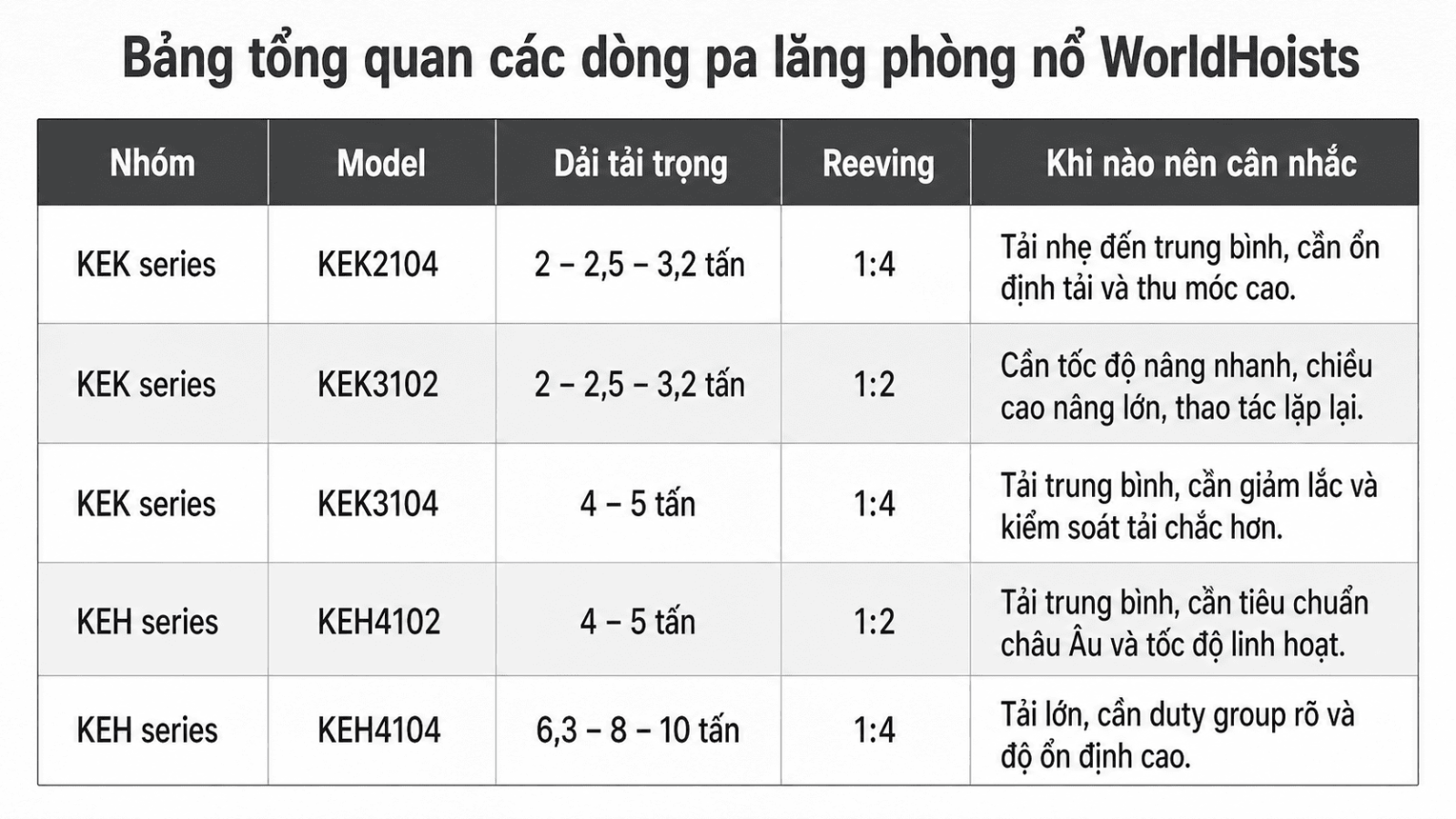

Các dòng pa lăng phòng nổ WorldHoists

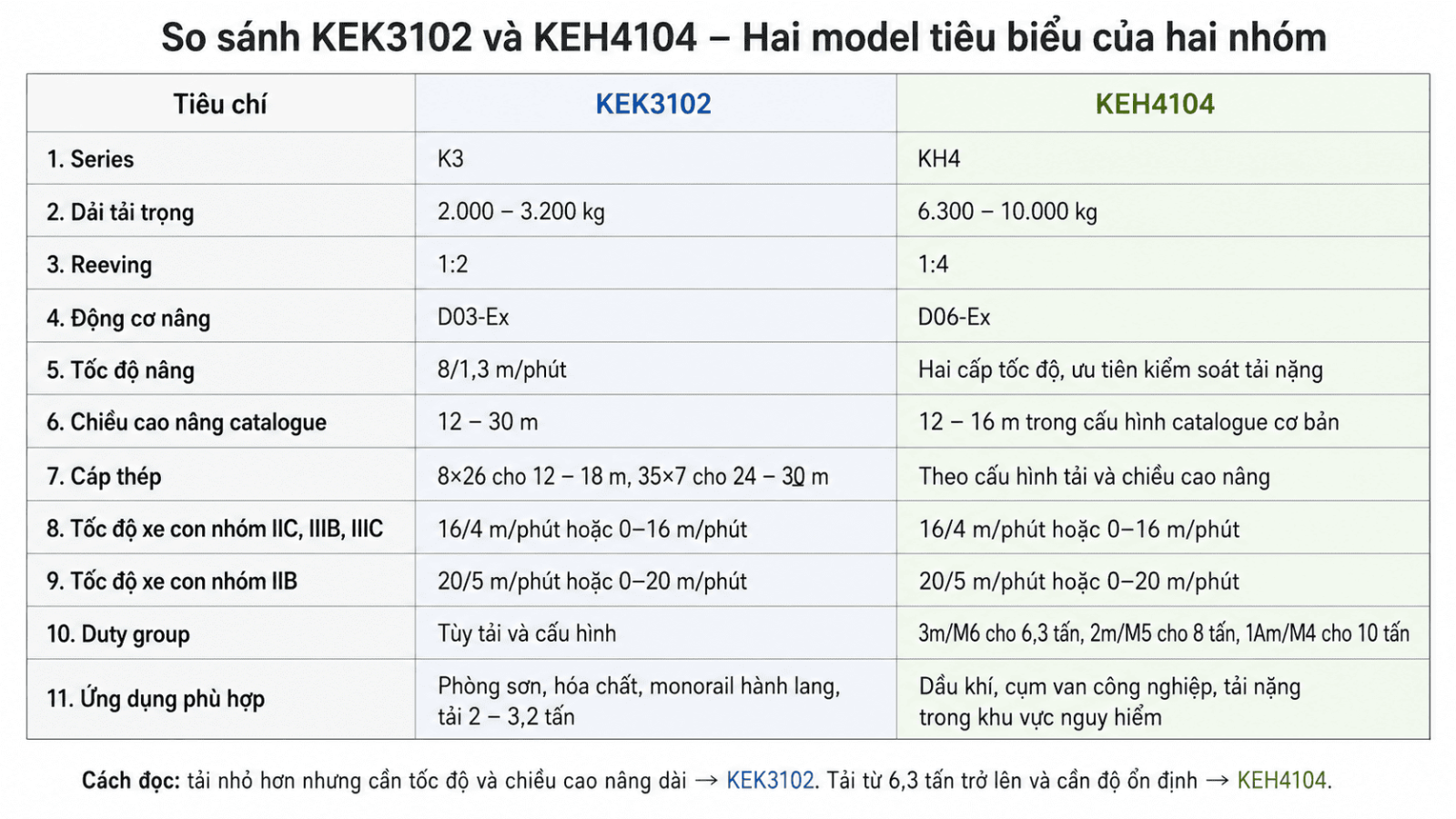

Cách đọc bảng rất đơn giản: nếu tải của bạn nhỏ hơn nhưng cần tốc độ và chiều cao nâng dài, KEK3102 thường là điểm bắt đầu. Nếu tải từ 6,3 tấn trở lên và cần độ ổn định khi nâng tải nặng, KEH4104 đáng được ưu tiên trong bước khảo sát.

Điểm SHM thường nhắc khách hàng là không nên chọn model chỉ theo tải lớn nhất. Anh, chị cần cộng thêm phụ kiện treo, tần suất làm việc, thời gian giữ tải, quãng di chuyển xe con và điều kiện môi trường.

5. Khung tư vấn 3 bước khi chọn pa lăng phòng nổ

SHM thường tư vấn thiết bị nâng hạ theo ba bước: xác định vấn đề, giải thích nguyên nhân gốc rễ, sau đó mới đưa ra giải pháp. Cách làm này chậm hơn một chút ở đầu, nhưng giúp tránh chọn sai thiết bị và tránh mất thời gian chỉnh lại hồ sơ về sau.

5.1. Bước 1: Xác định vấn đề

Trước khi hỏi báo giá các dòng pa lăng phòng nổ WorldHoists, anh, chị nên chuẩn bị các thông tin sau:

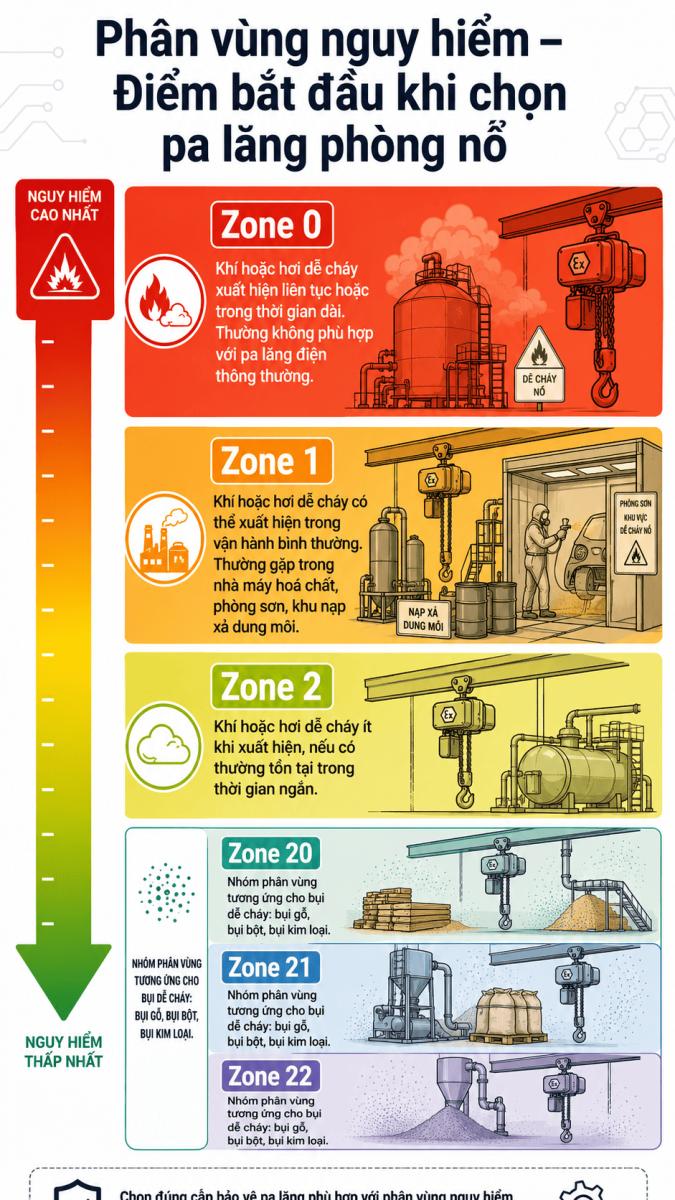

• Phân vùng nguy hiểm: Khu vực lắp đặt là Zone 1, Zone 2 hay vùng bụi Zone 21, Zone 22.

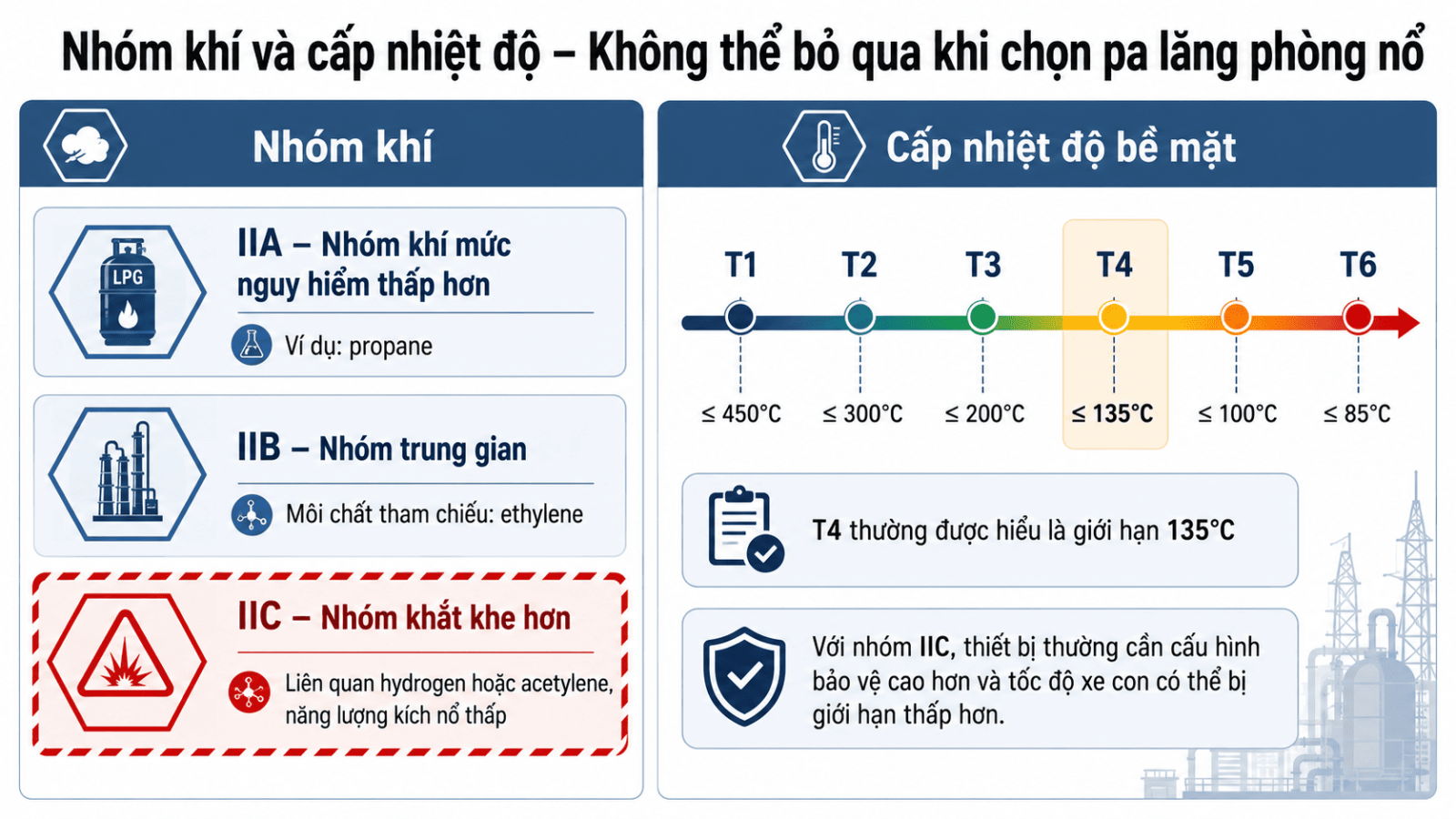

• Nhóm khí hoặc bụi: Môi trường thuộc IIA, IIB, IIC hay nhóm bụi IIIA, IIIB, IIIC.
• Cấp nhiệt độ: Môi chất thực tế yêu cầu T1, T2, T3, T4, T5 hay T6.
• Tải nâng lớn nhất: Bao gồm tải hàng, móc treo, dầm nâng, sling, kẹp, gầu hoặc phụ kiện cẩu.
• Tải nâng thường xuyên: Dùng để chọn duty group, không chỉ chọn theo tải cực đại.
• Chiều cao nâng: Dưới hay trên 18 m để kiểm tra loại cáp, tang cuốn và kích thước lắp đặt.
• Bề rộng cánh dầm: Kiểm tra dải B, kích thước L7 và khả năng lắp xe con.

Nếu chưa rõ cách phân loại theo môi trường, anh, chị có thể tham khảo thêm bài chọn pa lăng theo môi trường vận hành.

5.2. Bước 2: Giải thích nguyên nhân gốc rễ

Có bốn lý do khiến hai nhà máy cùng hỏi "pa lăng phòng nổ 5 tấn" nhưng nhận hai cấu hình khác nhau.

• Cùng tải trọng nhưng khác cấu hình đi cáp (reeving): 1:2 ưu tiên tốc độ, 1:4 ưu tiên tải và độ ổn định.

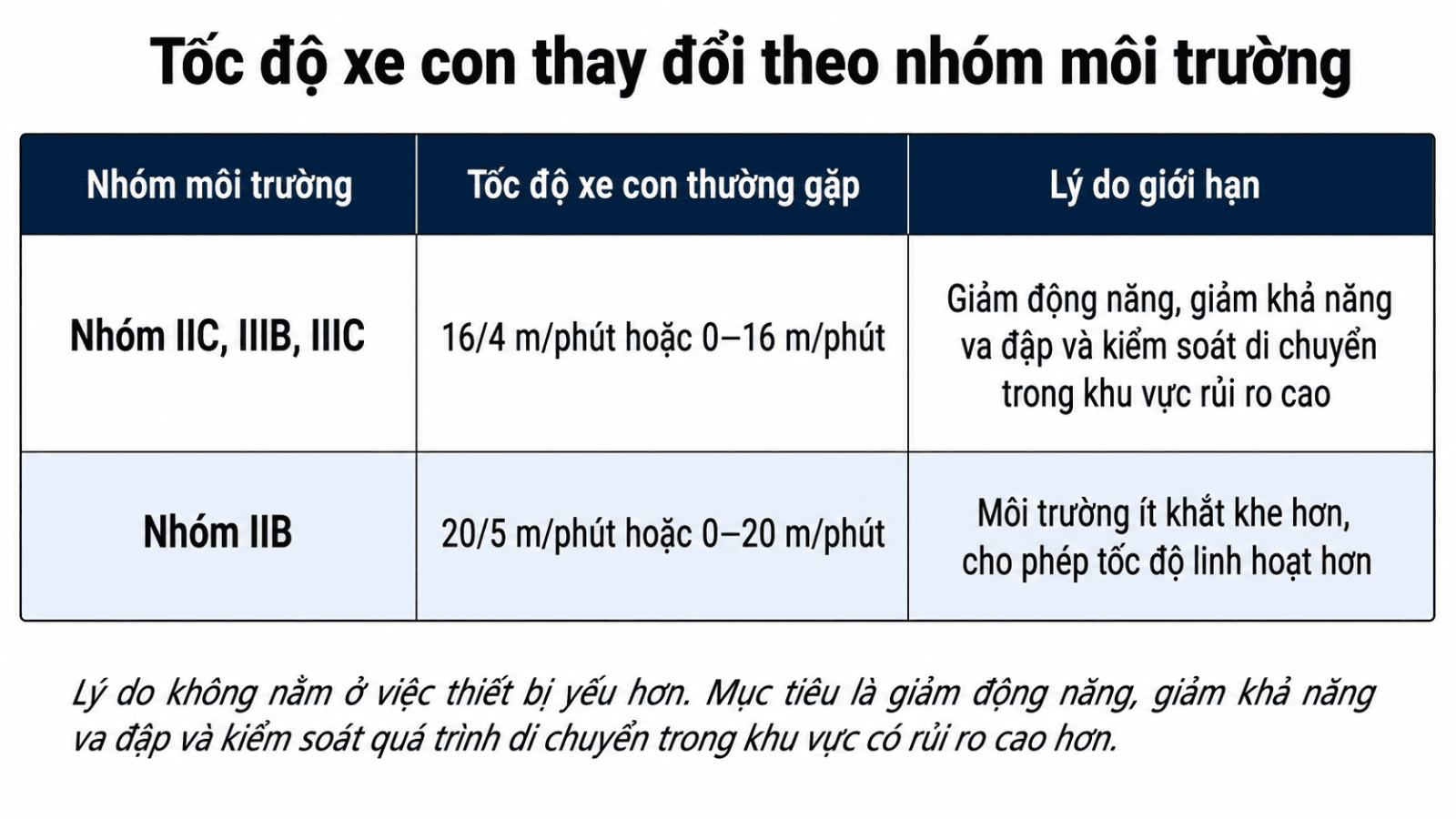

• Cùng Zone nhưng khác nhóm khí: IIC thường khắt khe hơn IIB, đặc biệt ở cấu hình điện và tốc độ xe con.
• Cùng chiều cao nâng nhưng khác không gian dầm: Nhà xưởng trần thấp cần kiểm tra C-dimension và khoảng không phía trên dầm.
• Cùng model nhưng khác phụ kiện: móc phòng nổ (spark-proof), điều khiển từ xa, biến tần, móc thay thế hoặc tang cuốn cáp cần đối chiếu riêng.

Với phụ kiện, anh, chị có thể xem thêm phụ kiện pa lăng WorldHoists để hình dung các hạng mục có thể cần đặt kèm.

5.3. Bước 3: Đưa ra giải pháp theo tình huống

• Tải 2 - 3,2 tấn, cần tốc độ nhanh: Ưu tiên KEK3102, đặc biệt khi dây chuyền có chu kỳ nâng lặp lại và chiều cao nâng đến 30 m.
• Tải 2 - 3,2 tấn, cần ổn định hơn tốc độ: Kiểm tra KEK2104, nhất là khi tải cần hạn chế lắc trong khu vực nguy hiểm.
• Tải 4 - 5 tấn, cần cấu hình gọn: Kiểm tra KEK3104 hoặc KEH4102 tùy yêu cầu duty group và tốc độ.
• Tải 6,3 - 10 tấn, vận hành nhiều ca: Ưu tiên KEH4104, đồng thời kiểm tra cấp làm việc theo tải thường xuyên.
• Khu vực IIC, IIIB, IIIC: Yêu cầu rõ cấu hình chống tia lửa cơ học và hồ sơ chứng nhận theo đúng model.
• Tải siêu trường, siêu trọng từ 100 tấn trở lên: Cần chuyển hướng sang giải pháp cầu trục, cổng trục chuyên dụng. Với WorldHoists Group, nhóm Orit/OritCranes là hướng cần khảo sát cho dự án công nghiệp nặng như đóng tàu, điện gió hoặc kết cấu hạ tầng lớn.

6. Móc phòng nổ (spark-proof): khi nào cần yêu cầu trong đơn hàng?

móc phòng nổ (spark-proof) là cấu hình chống tia lửa cơ học. Đây không phải là một cụm từ trang trí trong catalogue, mà là yêu cầu rất thực tế khi các chi tiết kim loại có thể va đập hoặc ma sát trong khu vực có khí, hơi hoặc bụi dễ cháy.

6.1. Vì sao Ex d chưa đủ trong mọi tình huống?

Ex d chủ yếu xử lý rủi ro từ cụm điện bên trong động cơ. Nhưng trong quá trình vận hành, móc cẩu, bánh xe, puly, ray, sling hoặc phụ kiện treo vẫn có thể va chạm cơ khí.

Nếu khu vực thuộc nhóm IIC, IIIB hoặc IIIC, tia lửa cơ học nhỏ cũng cần được kiểm soát nghiêm túc hơn. Vì vậy, trong catalogue WorldHoists, cấu hình móc phòng nổ (spark-proof) gồm móc phủ đồng và bánh xe thép không gỉ thường được khuyến nghị cho những nhóm môi trường này.

6.2. Móc phủ đồng và bánh xe không gỉ dùng để làm gì?

• Móc phủ đồng: Giảm nguy cơ phát tia lửa khi móc va chạm với phụ kiện thép, vòng treo hoặc bề mặt kim loại.
• Bánh xe thép không gỉ hoặc vật liệu phù hợp: Giảm nguy cơ sinh tia lửa khi xe con lăn trên dầm hoặc khi có va chạm nhỏ trong quá trình di chuyển.
• Tay bấm, tủ điện và cáp điều khiển: Cần đối chiếu chứng nhận theo cấu hình đặt hàng, không chỉ nhìn vào model pa lăng.

Nói ngắn gọn, móc phòng nổ (spark-proof) nên được ghi rõ trong yêu cầu kỹ thuật nếu phân vùng nguy hiểm và nhóm môi chất của dự án yêu cầu. Không nên mặc định rằng mọi pa lăng Ex đều có đầy đủ chi tiết chống tia lửa cơ học.

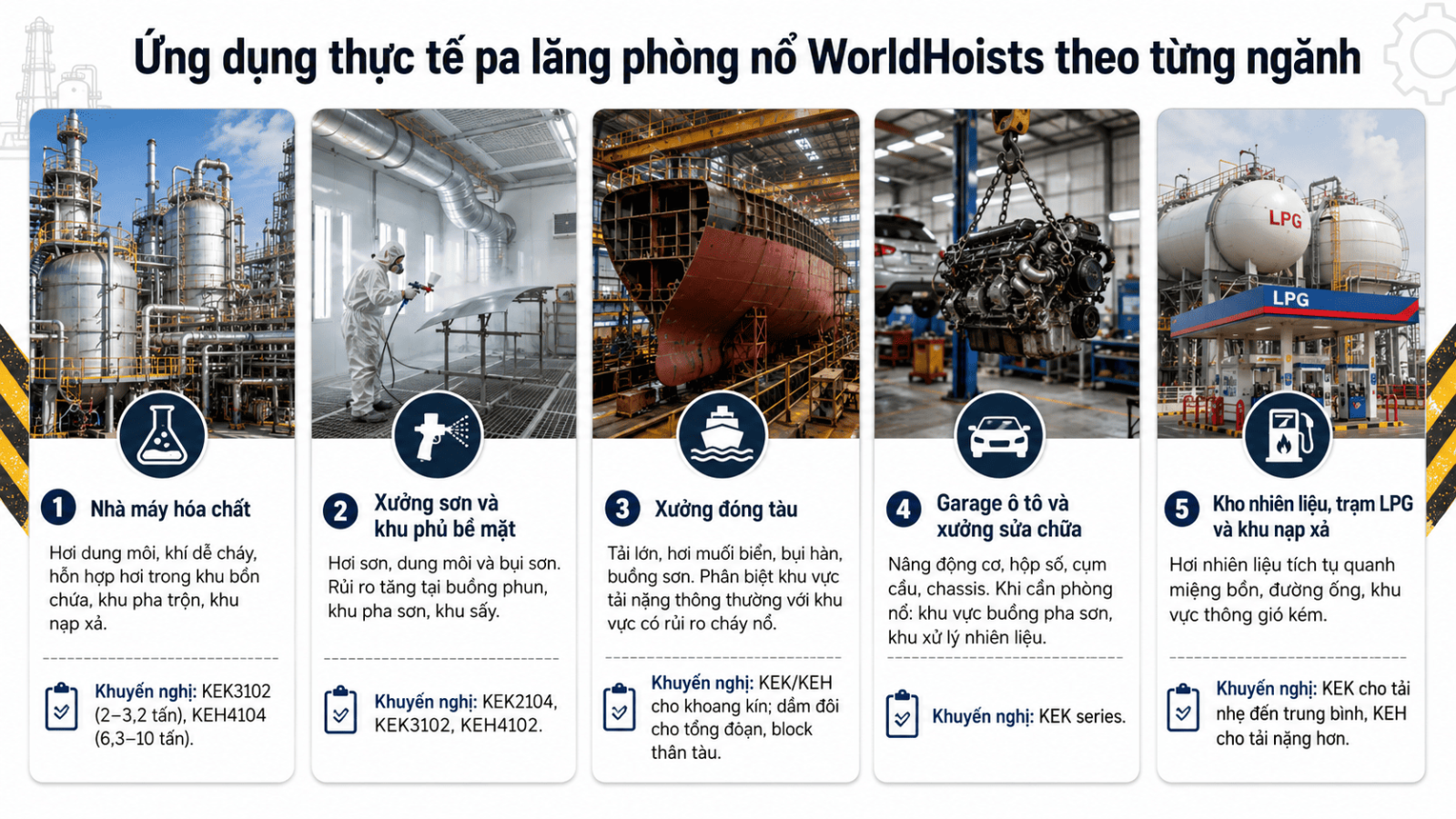

7. Ứng dụng thực tế theo từng ngành

Các dòng pa lăng phòng nổ WorldHoists phù hợp nhất khi được đặt vào đúng bối cảnh sản xuất. Nói cách khác, hiệu quả của các dòng pa lăng phòng nổ WorldHoists phụ thuộc nhiều vào việc đọc đúng môi trường hơn là chỉ so sánh tải trọng. Dưới đây là những nhóm ngành thường cần kiểm tra KEK/KEH trong giai đoạn thiết kế hoặc cải tạo nhà xưởng.

7.1. Nhà máy hóa chất

Nhà máy hóa chất thường có hơi dung môi, khí dễ cháy hoặc hỗn hợp hơi trong khu vực bồn chứa, khu pha trộn, khu nạp xả và kho nguyên liệu.

• Bài toán chính: Kiểm soát nguồn phát lửa và đảm bảo thiết bị nâng hạ phù hợp phân vùng nguy hiểm.
• Lựa chọn thường gặp: KEK3102 cho tải 2 - 3,2 tấn và cần tốc độ; KEH4104 cho tải 6,3 - 10 tấn hoặc vận hành nhiều ca.
• Điểm cần hỏi: Zone, nhóm khí, T-class, loại dung môi, độ ẩm và yêu cầu chống ăn mòn.

Nếu dự án tập trung riêng vào hóa chất, anh, chị có thể đọc thêm pa lăng phòng nổ cho nhà máy hóa chất.

7.2. Xưởng sơn và khu phủ bề mặt

Xưởng sơn có hơi sơn, dung môi và bụi sơn. Rủi ro tăng mạnh tại buồng phun, khu pha sơn, khu sấy hoặc vị trí vệ sinh chi tiết bằng dung môi.

• Bài toán chính: Tải thường không quá lớn nhưng yêu cầu thao tác chính xác và kiểm soát nguy cơ phát lửa.
• Lựa chọn thường gặp: KEK2104 hoặc KEK3102 cho monorail nhỏ; KEH4102 nếu tải 4 - 5 tấn và cần cấu hình KH4.
• Điểm cần hỏi: Có đưa pa lăng vào buồng sơn không, khu vực thuộc Zone nào, có yêu cầu móc phòng nổ (spark-proof) không.

7.3. Xưởng đóng tàu

Đóng tàu là môi trường phức tạp vì có tải lớn, hơi muối biển, bụi hàn, buồng sơn và khoang kín. Không phải mọi khu vực trong xưởng đều cần pa lăng phòng nổ, nhưng khu phun sơn, khoang nhiên liệu hoặc khu chứa dung môi cần kiểm tra riêng.

• Bài toán chính: Phân biệt khu vực tải nặng thông thường với khu vực có rủi ro cháy nổ.
• Lựa chọn thường gặp: KEK/KEH cho khoang kín hoặc buồng sơn; các dòng dầm đôi tải lớn cho tổng đoạn, block thân tàu hoặc cụm kết cấu nặng.
• Điểm cần hỏi: Hơi muối và bụi hàn có thể làm giảm tuổi thọ gioăng, sơn phủ, cáp và phụ kiện, nên lịch bảo dưỡng phải nghiêm hơn.

Với bài toán đóng tàu tổng thể, anh, chị có thể tham khảo pa lăng dùng cho xưởng đóng tàu. Nếu tải vượt nhóm KEK/KEH, các cấu hình như pa lăng dầm đôi WorldHoists KNK5206 có thể được dùng để tham khảo hướng tải lớn.

7.4. Garage ô tô và xưởng sửa chữa

Garage ô tô không dùng pa lăng để nâng cả xe. Công việc của pa lăng là nâng động cơ, hộp số, cụm cầu, chassis hoặc đồ gá.

• Công thức chọn sơ bộ: Tải pa lăng = trọng lượng vật nâng x 1,25 + trọng lượng phụ kiện cẩu.
• Ví dụ nhỏ: Động cơ 180 kg, cộng phụ kiện, thường nên làm tròn lên nhóm pa lăng 0,5 tấn.
• Ví dụ lớn: Chassis 3.500 kg có thể cần nhóm 5 tấn sau khi tính hệ số dự phòng và phụ kiện.
• Khi cần phòng nổ: Khi pa lăng chạy qua buồng pha sơn, khu xử lý nhiên liệu hoặc khu có hơi dung môi.

Để xem kỹ hơn bài toán garage, anh, chị có thể đọc thêm: Pa lăng cho cầu trục xưởng sửa chữa ô tô.

7.5. Kho nhiên liệu, trạm LPG và khu nạp xả

Khu nạp xả nhiên liệu, trạm LPG hoặc kho dung môi cần đánh giá cẩn trọng vì rủi ro không chỉ nằm ở tải trọng. Hơi nhiên liệu có thể tích tụ ở vị trí thấp, quanh miệng bồn, đường ống hoặc khu vực thông gió kém.

• Bài toán chính: Chọn thiết bị theo môi chất và phân vùng, không chọn theo kinh nghiệm chung.
• Lựa chọn thường gặp: KEK cho tải nhẹ đến trung bình, KEH cho tải nặng hơn hoặc vận hành nhiều ca.
• Điểm cần hỏi: Có hydrogen, acetylene hoặc nhóm IIC không; có yêu cầu móc phòng nổ (spark-proof) không; có cần giải pháp khí nén thay vì điện không.

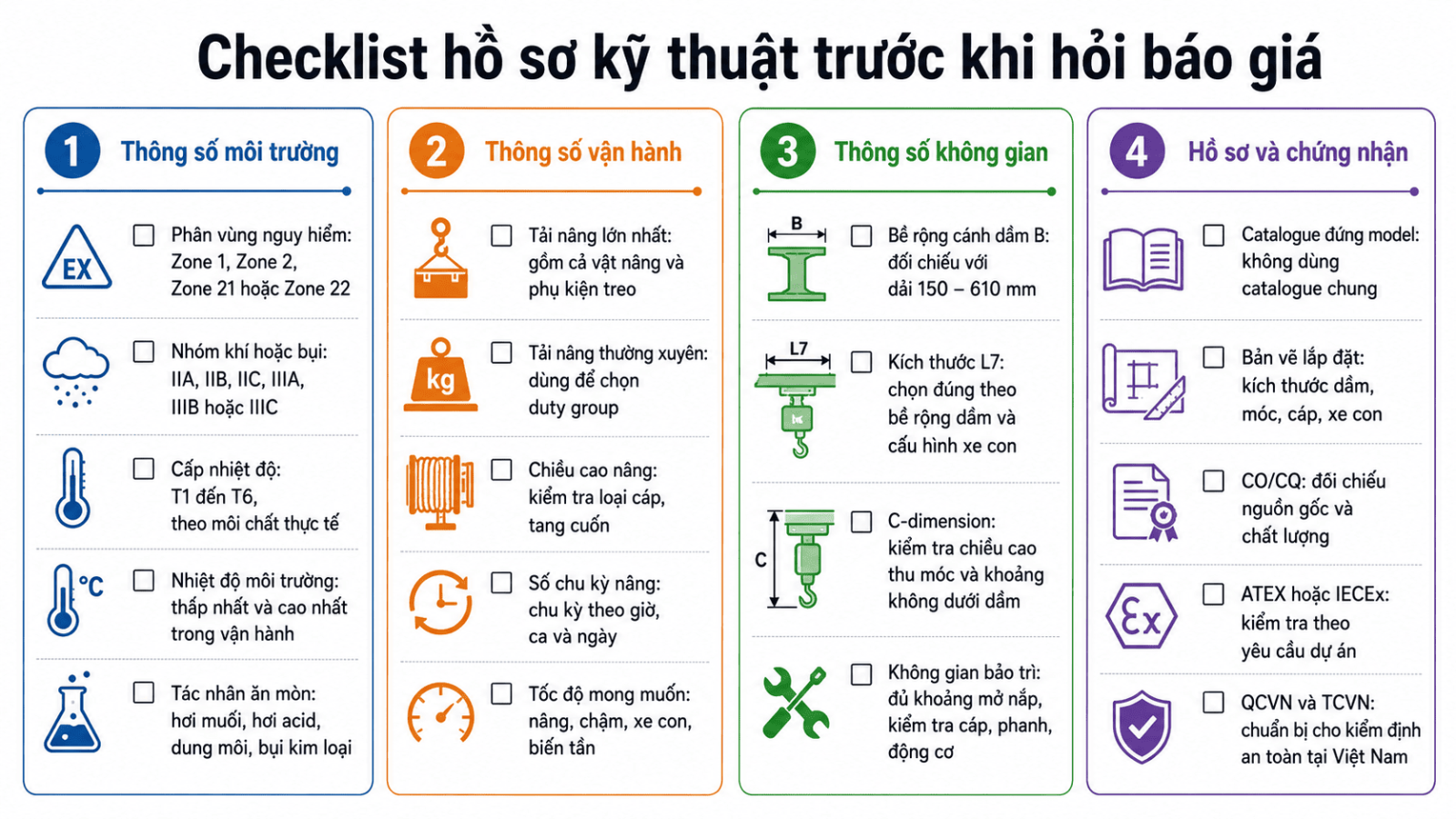

8. Checklist hồ sơ kỹ thuật trước khi hỏi báo giá

Checklist dưới đây giúp đội kỹ thuật, HSE và thu mua trao đổi cùng một ngôn ngữ. Nếu chuẩn bị đủ, quá trình báo giá pa lăng phòng nổ sẽ nhanh và ít phải sửa lại cấu hình.

8.1. Thông số môi trường

• Phân vùng nguy hiểm: Zone 1, Zone 2, Zone 21 hoặc Zone 22.
• Nhóm khí hoặc bụi: IIA, IIB, IIC, IIIA, IIIB hoặc IIIC.
• Cấp nhiệt độ: T1 đến T6, theo môi chất thực tế.
• Nhiệt độ môi trường: Nhiệt độ thấp nhất và cao nhất trong vận hành.
• Tác nhân ăn mòn: Hơi muối, hơi acid, dung môi, bụi kim loại hoặc độ ẩm cao.

8.2. Thông số vận hành

• Tải nâng lớn nhất: Gồm cả vật nâng và phụ kiện treo.
• Tải nâng thường xuyên: Dùng để chọn duty group, không chỉ chọn theo tải đỉnh.
• Chiều cao nâng: Kiểm tra loại cáp, tang cuốn và kích thước lắp đặt.
• Số chu kỳ nâng: Chu kỳ theo giờ, ca và ngày.
• Tốc độ mong muốn: Tốc độ nâng, tốc độ chậm, tốc độ xe con và yêu cầu biến tần.

8.3. Thông số không gian

• Bề rộng cánh dầm B: Đối chiếu với dải 150 - 610 mm nếu dùng cấu hình catalogue tương ứng.
• Kích thước L7: Chọn đúng theo bề rộng dầm và cấu hình xe con.
• C-dimension: Kiểm tra chiều cao thu móc và khoảng không dưới dầm.
• Không gian bảo trì: Chừa đủ khoảng để mở nắp, kiểm tra cáp, phanh, động cơ và tủ điện.

8.4. Hồ sơ và chứng nhận

• Catalogue đúng model: Không dùng catalogue chung để thay cho bản đúng model.
• Bản vẽ lắp đặt: Có kích thước dầm, móc, cáp, xe con và khoảng hở.
• CO/CQ: Đối chiếu nguồn gốc và chất lượng hàng hóa.

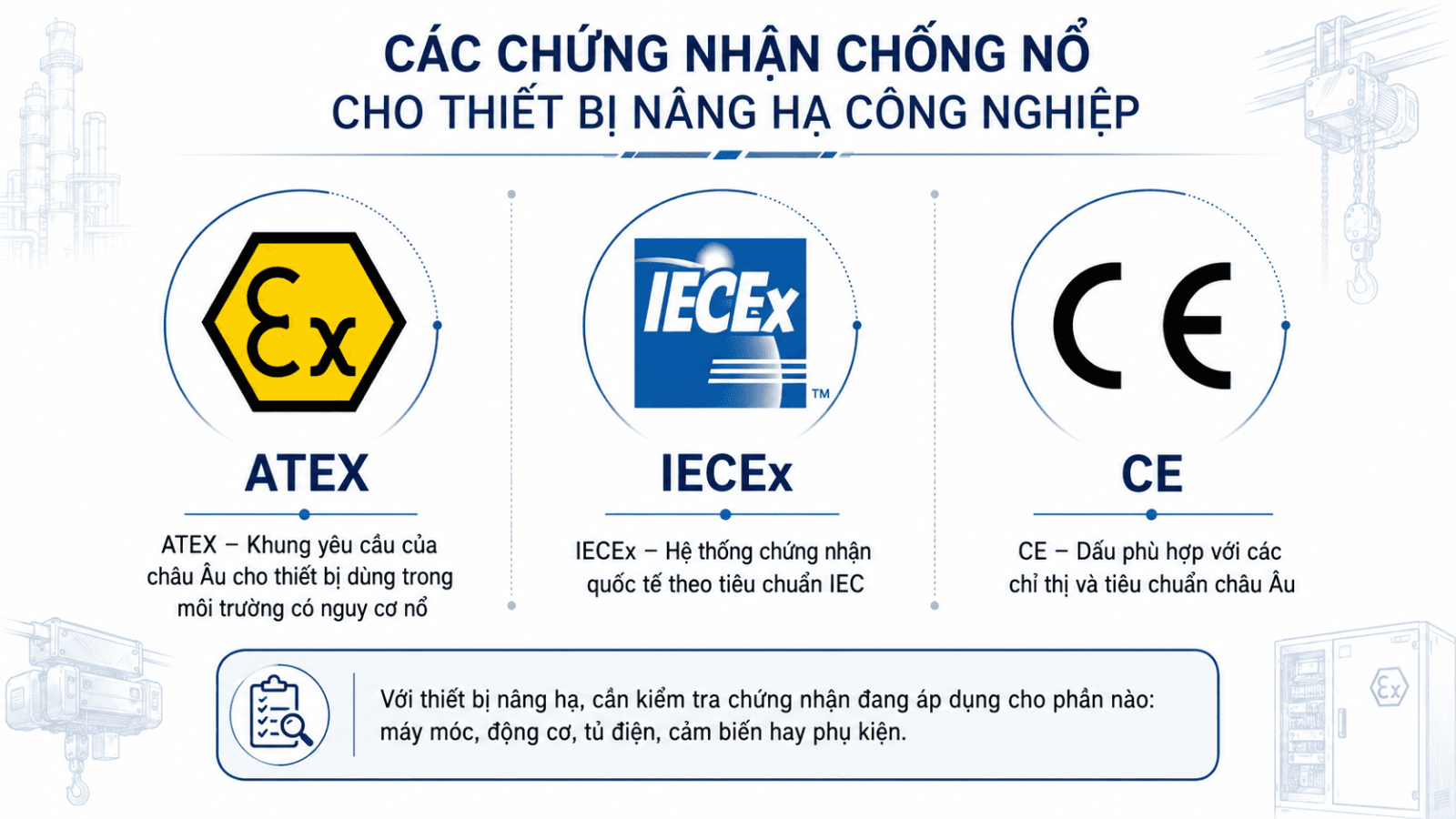

• ATEX hoặc IECEx: Kiểm tra chứng nhận theo yêu cầu dự án, không suy diễn từ tên gọi phòng nổ.
• QCVN và TCVN liên quan: Chuẩn bị hồ sơ cho kiểm định an toàn thiết bị nâng tại Việt Nam.

9. Bảo dưỡng pa lăng phòng nổ: những điểm không nên bỏ qua

Một thiết bị đạt chuẩn khi xuất xưởng vẫn có thể mất an toàn nếu lắp đặt sai, bảo dưỡng thiếu hoặc vận hành vượt điều kiện thiết kế. Với pa lăng phòng nổ, bảo dưỡng cần nhìn cả phần cơ khí, phần điện và các bề mặt bảo vệ Ex.

9.1. Kiểm tra cấu trúc phòng nổ

• Gioăng và nắp vỏ: Kiểm tra lão hóa, nứt, lệch hoặc mất kín.
• Bu-lông và ốc siết: Đảm bảo đúng vị trí, đúng lực siết và không bị thiếu.
• Vỏ động cơ: Không dùng thiết bị có nứt vỡ, biến dạng hoặc mòn bất thường ở bề mặt bảo vệ.
• Lớp sơn và chống ăn mòn: Kiểm tra trầy xước, bong tróc, rỉ sét, đặc biệt ở môi trường hóa chất hoặc biển.

9.2. Đo kiểm hệ thống điện

• Điện trở cách điện: Dùng thiết bị đo phù hợp để kiểm tra cuộn dây, cáp nguồn và mạch điều khiển.
• Tủ điện và hộp đấu nối: Kiểm tra độ kín, đầu nối, terminal, chống rung và chống lỏng dây.
• Tay bấm hoặc điều khiển: Kiểm tra vỏ, cáp, nút bấm, tiếp điểm và cấp bảo vệ phù hợp.

9.3. Bảo trì cáp, phanh và cơ cấu di chuyển

• Cáp thép: Kiểm tra mòn, đứt tao, biến dạng, bôi trơn và rải cáp trên tang.
• Phanh điện từ: Kiểm tra thời gian hãm, má phanh, khe hở và khả năng giữ tải.
• Bánh xe và ray: Kiểm tra mòn lệch, va đập, rung lắc và dấu hiệu sinh nhiệt do ma sát.
• Nhật ký bảo trì: Ghi lại lỗi, lần thay phụ kiện, lần kiểm định và điều kiện vận hành thực tế.

10. Giải đáp thắc mắc về palăng phòng nổ WorldHoists

10.1. Các dòng pa lăng phòng nổ WorldHoists gồm những gì?

Các dòng pa lăng phòng nổ WorldHoists gồm KEK series và KEH series. Khi truy vấn các dòng pa lăng phòng nổ WorldHoists, anh, chị thường đang cần so sánh KEK cho tải nhẹ đến trung bình khoảng 2 - 5 tấn và KEH cho tải trung bình đến nặng khoảng 4 - 10 tấn, tùy model và cấu hình.

10.2. KEK và KEH khác nhau ở điểm nào?

KEK thuộc nền tảng K series, ưu tiên thiết kế gọn và linh hoạt. KEH thuộc nền tảng KH4 tiêu chuẩn châu Âu, phù hợp hơn khi tải lớn hơn hoặc cần duty group rõ hơn.

10.3. cấu hình đi cáp (reeving) 1:2 khác gì cấu hình đi cáp (reeving) 1:4?

cấu hình đi cáp (reeving) 1:2 thường cho tốc độ nâng nhanh hơn và phù hợp tải nhẹ đến trung bình. cấu hình đi cáp (reeving) 1:4 chia tải qua nhiều nhánh cáp hơn, phù hợp tải lớn hơn và cần ổn định tải tốt hơn.

10.4. Khi nào cần móc phòng nổ (spark-proof)?

Cần yêu cầu móc phòng nổ (spark-proof) khi khu vực có nguy cơ phát tia lửa cơ học, đặc biệt với nhóm IIC, IIIB hoặc IIIC. Cấu hình này thường gồm móc phủ đồng và bánh xe thép không gỉ hoặc vật liệu phù hợp.

10.5. Pa lăng phòng nổ có dùng được cho Zone 0 không?

Không nên mặc định dùng pa lăng điện phòng nổ cho Zone 0. Khu vực Zone 0 cần đánh giá riêng, có thể phải dùng giải pháp khác như pa lăng khí nén hoặc thiết bị được chứng nhận đặc biệt cho môi trường đó.

10.6. Chọn pa lăng phòng nổ chỉ theo tải trọng có đủ không?

Không đủ. Ngoài tải trọng, anh, chị cần kiểm tra Zone, nhóm khí hoặc bụi, cấp nhiệt độ, chiều cao nâng, duty group, tốc độ, bề rộng cánh dầm và hồ sơ chứng nhận.

10.7. KEK3102 phù hợp với ứng dụng nào?

KEK3102 phù hợp với tải 2 - 3,2 tấn, cần tốc độ nâng nhanh, chiều cao nâng dài và thiết kế thu móc cao trong nhà máy hóa chất, phòng sơn hoặc monorail khu vực nguy hiểm.

10.8. KEH4104 phù hợp với ứng dụng nào?

KEH4104 phù hợp với tải 6,3 - 10 tấn, cần cấu hình đi cáp (reeving) 1:4, độ ổn định cao hơn và duty group rõ theo từng mức tải trong khu vực công nghiệp có rủi ro cháy nổ.

11. Kết luận

Các dòng pa lăng phòng nổ WorldHoists không nên được chọn theo cách "lấy dư tải cho chắc". Với thiết bị làm việc trong môi trường có khí, hơi dung môi hoặc bụi dễ cháy, chọn đúng bắt đầu từ phân vùng nguy hiểm, nhóm khí hoặc bụi, cấp nhiệt độ và hồ sơ chứng nhận. Sau đó mới đến tải trọng, chiều cao nâng, cấu hình đi cáp (reeving), tốc độ và phụ kiện chống tia lửa.

Nếu anh, chị cần tốc độ và tải 2 - 3,2 tấn, KEK3102 thường là model đáng kiểm tra. Nếu cần tải 6,3 - 10 tấn và độ ổn định cao, KEH4104 thường là hướng phù hợp hơn. Với các trường hợp nằm giữa, SHM sẽ đối chiếu thêm dầm hiện hữu, số ca vận hành, phụ kiện cẩu và yêu cầu kiểm định để đề xuất cấu hình an toàn hơn về mặt kỹ thuật.

SHM có thể hỗ trợ bạn từ bước khảo sát phân vùng nguy hiểm, chọn dòng KEK hoặc KEH, thiết kế hệ cầu trục phòng nổ, lập bản vẽ kỹ thuật, lắp đặt đến nghiệm thu thiết bị nâng hạ tại nhà xưởng. Nếu bạn đang có nhu cầu cần tư vấn về dòng thiết bị này, xin vui lòng liên hệ trực tiếp tới SHM thông qua hotline: 0325 878 868 hoặc 0789 376 856 để trao đổi trực tiếp với chúng tôi. Trân trọng cảm ơn!
