Tiêu chuẩn quốc tế cho pa lăng: FEM, DIN, ISO

3.3. Công thức tính thời gian hoạt động trung bình mỗi ngày

Trước khi đặt hàng, bạn có thể lượng hóa thông số bằng công thức tính thời gian hoạt động nâng trung bình mỗi ngày:

Thời gian hoạt động nâng/ngày = (4 × H × C × T) / (60 × v)

Trong đó:

• H: chiều cao nâng trung bình (mét).
• C: số chu kỳ nâng hạ trong một giờ.
• T: tổng thời gian ca làm việc mỗi ngày (giờ).
• v: vận tốc nâng định mức của pa lăng (mét/phút).
• Hệ số 4: đại diện cho bốn bước trong một chu kỳ trọn vẹn - nâng có tải lên, hạ có tải xuống, nâng cụm móc không tải lên để di chuyển về, và hạ cụm móc không tải xuống để bắt đầu chu kỳ mới.

Ví dụ thực tế: Xưởng lắp ráp cần pa lăng 3 tấn, hoạt động ở mức phổ tải nặng (L3). Chiều cao móc trung bình là 3 mét, vận tốc pa lăng là 8 mét/phút, hoạt động 16 chu kỳ mỗi giờ trong ca làm việc 8 tiếng.

Thời gian hoạt động thực tế = (4 × 3 × 16 × 8) / (60 × 8) = 3,2 giờ/ngày.

Vì thời gian này dưới 4 giờ và phổ tải là nặng, đối chiếu bảng quy chuẩn FEM, thiết bị bắt buộc phải được chế tạo theo nhóm FEM 3m - tương đương ISO M6.

Ngoài ra, bạn cần kiểm tra tần suất khởi động động cơ. Mỗi chuyển động thường cần 3 lần đóng cắt. Với 16 chu kỳ/giờ, số lần khởi động = 16 × 3 = 48 lần/giờ - nằm trong ngưỡng an toàn dưới 300 lần/giờ.

Lưu ý quan trọng: Việc chọn sai nhóm làm việc - chẳng hạn chọn thiết bị 1Am cho nhu cầu 3m - sẽ dẫn đến hiện tượng cháy động cơ, mòn phanh nhanh chóng và phá hủy cấu trúc thép trước thời hạn.

Quy tắc tra nhanh theo số ca:

• 1–2 ca làm việc mỗi ngày → thường thuộc nhóm FEM 1Am hoặc 2m.
• 2–3 ca → FEM 2m hoặc 3m.
• Tải nặng, chu kỳ dày, môi trường khắc nghiệt → FEM 3m đến 5m.

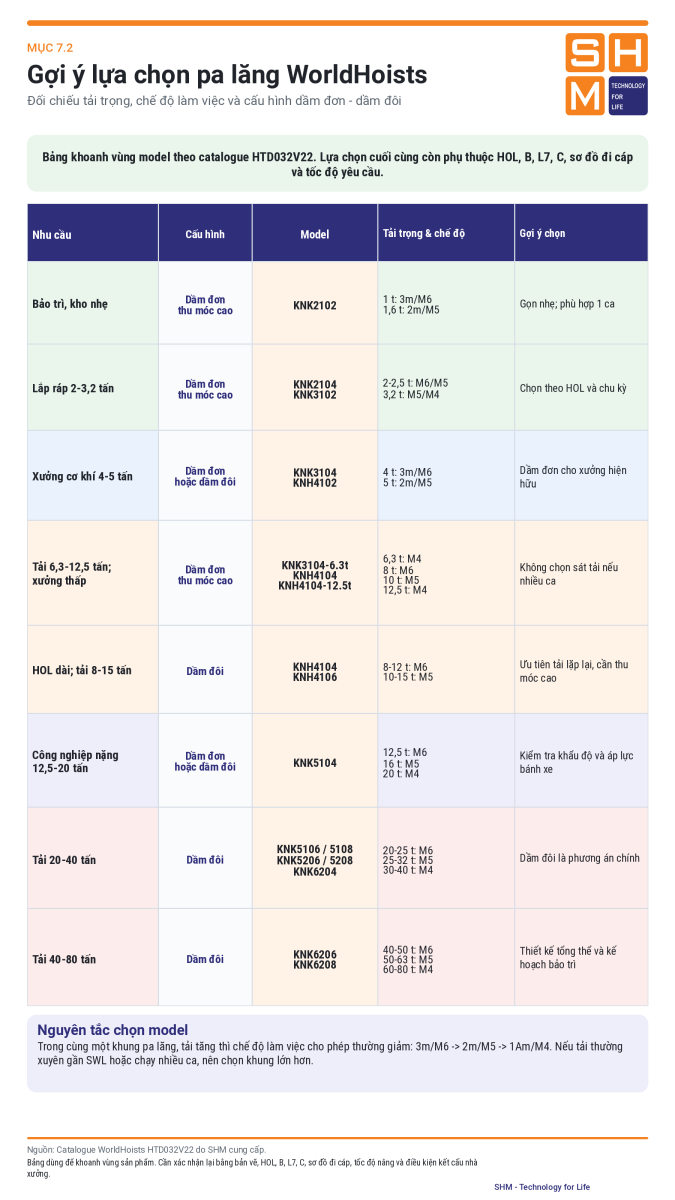

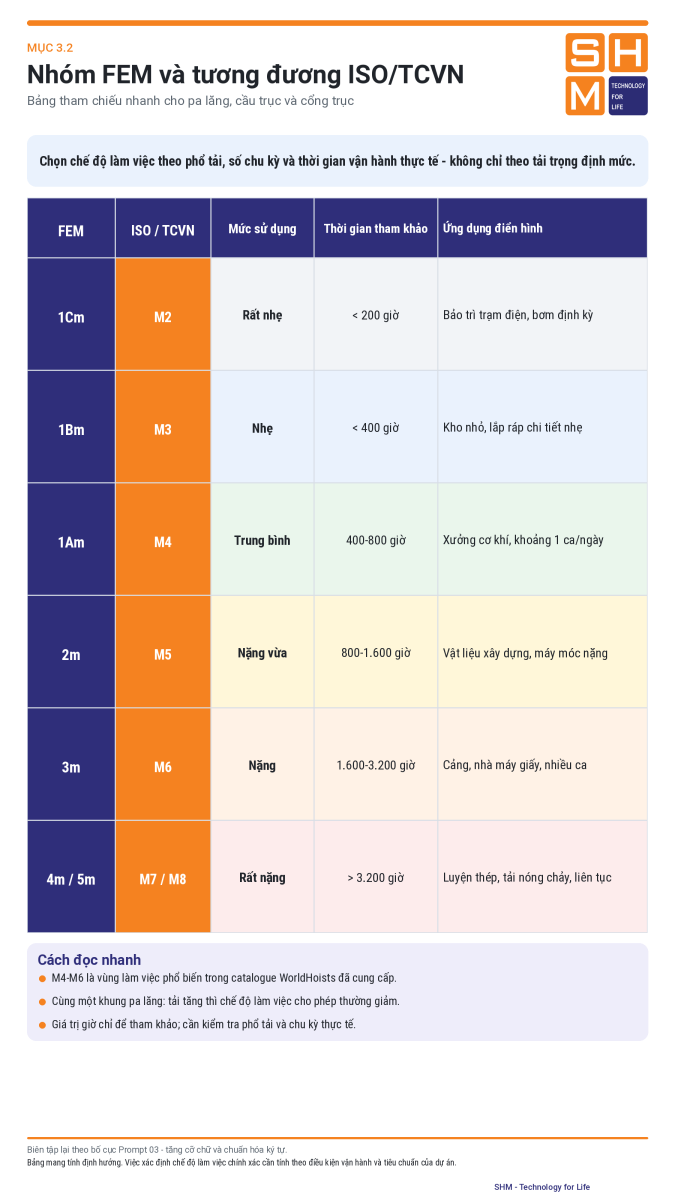

3.4. Cách tra catalogue để xác định nhóm FEM

• Bước 1: Xác định phổ tải (L1–L4) dựa trên thực tế vận hành tại nhà máy của bạn.
• Bước 2: Ước tính thời gian hoạt động mỗi ngày bằng công thức trên.
• Bước 3: Đối chiếu với bảng nhóm FEM để xác định nhóm thiết bị cần mua.
• Bước 4: Kiểm tra catalogue nhà cung cấp - mỗi model pa lăng đều ghi rõ nhóm FEM/ISO tương ứng.

Xem bảng tra chi tiết theo ứng dụng tại bài viết: Cách chọn pa lăng theo tần suất vận hành

4. Tiêu chuẩn DIN - Kỷ luật kỹ thuật Đức cho từng chi tiết

Song song với khung thiết kế tổng thể của FEM, Viện Tiêu chuẩn Đức (DIN - Deutsches Institut für Normung) cung cấp hệ sinh thái các quy định đi sâu vào vật liệu học, quy trình rèn đúc và an toàn điện. Sự kết hợp giữa FEM và DIN chính là nền tảng tạo nên danh tiếng bền bỉ cho các thương hiệu pa lăng xuất xứ từ châu Âu.

4.1. DIN 15018 - Thiết kế kết cấu thép cầu trục

Quy định phương pháp tính toán trạng thái giới hạn chịu lực và biến dạng. DIN 15018 yêu cầu kiểm soát nghiêm ngặt hơn về mất ổn định cục bộ so với một số tiêu chuẩn khác - chẳng hạn AISC của Mỹ cho phép tỷ lệ bề rộng trên chiều dày bản bụng lên tới 320, trong khi DIN 15018 áp dụng giới hạn chặt hơn.

Tiêu chuẩn này phân loại tiết diện thép thành nhiều cấp độ - từ tiết diện đặc đến tiết diện mảnh - đồng thời quy định việc bố trí các sườn gia cường dọc và ngang trên dầm chữ I tổ hợp hàn nhằm đối phó hiện tượng phình bụng dầm khi xe con mang tải di chuyển ngang.

Thép vật liệu thường được yêu cầu là hợp kim cường độ cao như SS400, Q235 hoặc S235, với giới hạn chảy tối thiểu 235 MPa và độ bền kéo đạt 360–400 MPa.

Tìm hiểu thêm: Về vật liệu chế tạo cầu trục tại bài viết chuyên sâu

4.2. DIN EN 60204-1 (IEC 60204-1) - An toàn điện máy móc

Đây là tiêu chuẩn thiết lập hành lang an toàn điện cho máy móc công nghiệp, quy định chi tiết từ điểm kết nối nguồn điện vào tủ điều khiển đến hệ thống truyền động. Cụ thể, DIN EN 60204-1 bao gồm:

• Sơ đồ đánh số mạch điện chuẩn hóa - giúp kỹ thuật viên đọc và xử lý sự cố nhanh chóng.
• Đặc tính tương thích điện từ (EMC) - đảm bảo thiết bị không gây nhiễu hoặc bị nhiễu bởi hệ thống xung quanh.
• Khả năng chịu dòng ngắn mạch cực đại - thiết bị phải chịu được dòng ngắn mạch mà không bị hư hỏng.
• Bảo vệ chống điện giật - yêu cầu tiếp đất, cách ly và các biện pháp bảo vệ người vận hành.

Đối với cầu trục, cấp bảo vệ của tủ điện và động cơ thường là IP54, IP55 hoặc IP64 đối với môi trường khắc nghiệt - giúp ngăn chặn hơi nước, bụi kim loại xâm nhập gây chập mạch.

Tiêu chuẩn cũng quy định cơ chế hoạt động của mạch dừng khẩn cấp (emergency stop): bắt buộc phải có khóa liên động để mô men quay của động cơ bị triệt tiêu ngay lập tức khi phát hiện rủi ro. Ngoài ra, chiều cao nút nhấn HMI nên nằm trong khoảng công thái học từ 1.200 đến 1.600 mm.

Tìm hiểu thêm: Về tủ điện cầu trục và các thành phần cấu tạo

Tìm hiểu thêm: Hệ thống điện cầu trục - vai trò như huyết mạch của thiết bị nâng hạ

4.3. DIN 15401 và DIN 15402 - Quy trình chế tạo móc cẩu

Hai tiêu chuẩn này định nghĩa nghiêm ngặt quy trình chế tạo cụm móc cẩu - bộ phận chịu lực trực tiếp tiếp xúc với tải trọng.

Thay vì đúc thông thường, móc cẩu phải được sản xuất từ phôi thép hợp kim đặc biệt (thường là 35CrMo hoặc tương đương). Phôi thép phải trải qua quá trình rèn khuôn ở nhiệt độ cao nhằm thay đổi cấu trúc hạt kim loại, gia tăng độ dai va đập. Sau đó, quá trình xử lý nhiệt (tôi và ram) được thực hiện để đạt sự cân bằng tối ưu giữa giới hạn chảy và khả năng chống mỏi.

4.4. DIN 15020 - Thiết kế tang cuốn, ròng rọc và tương tác cáp

Nghiên cứu sâu về sự tương tác giữa cáp thép và rãnh puly. DIN 15020 khuyến nghị sử dụng cáp lõi thép (IWRC) hoặc cáp tẩm chất dẻo cho các ứng dụng yêu cầu quấn nhiều lớp trên tang, nhằm ngăn ngừa hiện tượng bóp méo, dập nát các tao cáp phía trong.

Tham khảo thêm danh mục: phụ kiện pa lăng WorldHoists - bao gồm tang cuốn cáp và móc cẩu thay thế

5. Tiêu chuẩn ISO và khung pháp lý Việt Nam (TCVN / QCVN)

5.1. ISO 4301-5 - Phân loại quốc tế tương đương FEM

ISO 4301-5:1991 đưa ra phương pháp phân loại chế độ làm việc tương đồng với FEM. Hệ thống phân loại nhóm M1 đến M8 của ISO tương ứng trực tiếp với nhóm FEM từ 1Cm đến 5m. Nhờ sự đồng bộ này, thiết bị đạt chuẩn FEM mặc nhiên đáp ứng và thường vượt qua các yêu cầu của ISO.

Tại Việt Nam, TCVN 8590-5:2010 áp dụng hệ thống phân loại này - giúp kỹ sư Việt Nam dễ dàng đối chiếu giữa tiêu chuẩn quốc tế và quy chuẩn trong nước.

5.2. Quy chuẩn pháp lý bắt buộc tại Việt Nam

Hai văn bản pháp lý tối thượng trong ngành thiết bị nâng hạ tại Việt Nam:

QCVN 13:2013/BLĐTBXH - Quy chuẩn kỹ thuật quốc gia về an toàn lao động đối với pa lăng điện. Yêu cầu bao gồm:

• Hồ sơ lý lịch rõ ràng, bản vẽ cấu tạo cho mọi pa lăng.
• Trang bị công tắc giới hạn hành trình kép.
• Khống chế tải trọng - không cho vượt quá 15% tải định mức.

TCVN 4244:2005 - Tiêu chuẩn quốc gia về thiết kế, chế tạo, kiểm tra thiết bị nâng.

Thông tư 37/2013/TT-BLĐTBXH - Quy trình kiểm định kỹ thuật an toàn pa lăng.

5.3. Quy trình kiểm định an toàn tại Việt Nam

Quy trình kiểm định được thực hiện nghiêm ngặt qua ba giai đoạn:

Thử tải tĩnh: Trọng lượng bằng 125% tải trọng thiết kế, duy trì trong 10 phút. Ví dụ, cầu trục 10 tấn sẽ phải treo tải 12,5 tấn để quan sát độ võng dư và khả năng chống trôi của phanh.

Thử tải động: Ở mức 110% tải trọng thiết kế, đánh giá chuyển động thực tế của toàn bộ kết cấu dầm, cụm pa lăng và tiếp điểm biến tần.

Tần suất kiểm định:

• 3 năm/lần - thiết bị trong nhà.
• 1 năm/lần - thiết bị ngoài trời hoặc đã sử dụng trên 12 năm.
• Sau đại tu - kiểm định bất thường khi có sự cố hoặc thay thế linh kiện quan trọng.

Lưu ý: Thiết bị được thiết kế theo FEM 1.001 và FEM 9.511 sẽ vượt qua các đợt kiểm định định kỳ một cách dễ dàng nhờ hệ số an toàn tích lũy trong thiết kế vật liệu và độ mỏi kim loại.

Tìm hiểu thêm về ứng dụng biến tần trong điều khiển cầu trục - thiết bị bổ trợ quan trọng cho hệ thống đạt chuẩn FEM/DIN

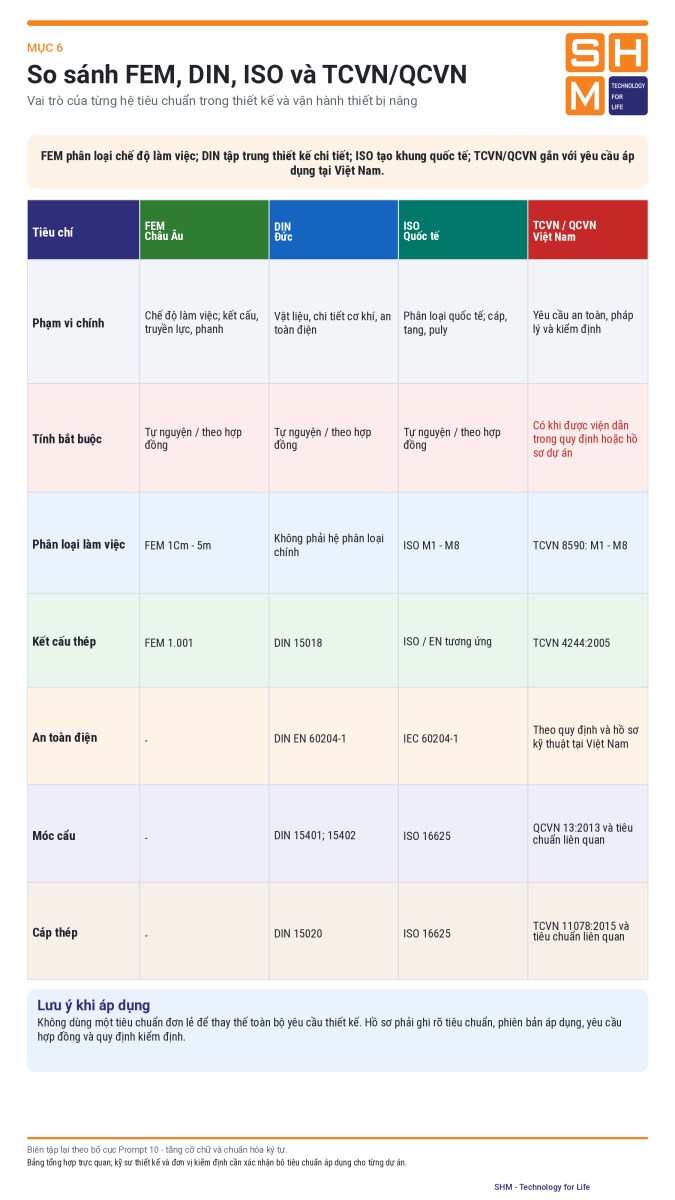

6. So sánh FEM, DIN, ISO, TCVN - Bảng tổng hợp
