Các dòng sản phẩm pa lăng WorldHoists: Phân loại, ứng dụng và cách chọn

Khi tìm hiểu các dòng sản phẩm pa lăng WorldHoists, nhiều anh, chị thường bắt đầu bằng câu hỏi “cần pa lăng bao nhiêu tấn?”. Thực tế, cùng một tải trọng có thể dùng pa lăng dầm đơn thu móc cao, cấu hình dầm đôi hoặc tời mở KA tùy chiều cao nhà xưởng, khẩu độ cầu trục, tần suất vận hành và môi trường làm việc. Bài viết này giúp bạn đọc nhanh hệ sản phẩm WorldHoists, hiểu từng dòng phù hợp với ứng dụng nào và biết những thông số cần kiểm tra trước khi hỏi báo giá.

1. Các dòng sản phẩm pa lăng WorldHoists gồm những nhóm nào?

Các dòng sản phẩm pa lăng WorldHoists có thể được nhìn như một bản đồ thiết bị nâng hạ, không chỉ là danh sách model. Nếu chọn theo đúng bản đồ này, anh, chị sẽ dễ biết khi nào nên dùng pa lăng dầm đơn, khi nào phải chuyển sang dầm đôi, lúc nào cần tời mở, và trường hợp nào bắt buộc kiểm tra hồ sơ phòng nổ hoặc phòng sạch.

Điểm quan trọng là không nên chọn chỉ theo tải trọng. Tải trọng cho biết sức nâng danh nghĩa, nhưng chưa trả lời được thiết bị có đủ chiều cao nâng, đủ cấp làm việc, đúng kiểu xe con và đúng môi trường vận hành hay không.

Anh, chị có thể xem nhóm sản phẩm tổng quan tại pa lăng cáp điện WorldHoists tiêu chuẩn châu Âu trước khi đi vào từng model cụ thể.

1.1. Vì sao không nên chọn pa lăng chỉ theo số tấn?

Cùng là pa lăng 5 tấn, nhưng bài toán kỹ thuật có thể rất khác nhau:

• Nhà xưởng trần thấp: Cần ưu tiên thiết bị dầm đơn thu móc cao để tận dụng chiều cao móc.
• Cầu trục dầm đôi: Cần kiểm tra khẩu độ tim ray xe con, áp lực bánh xe và không gian bảo trì.
• Khu vực hóa chất: Cần phân vùng nguy hiểm, nhóm khí hoặc bụi, cấp nhiệt độ và chứng nhận phòng nổ.
• Phòng sạch: Cần kiểm soát hạt, dầu mỡ, bụi mài mòn và vật liệu tiếp xúc với khu vực sản xuất.
• Vận hành nhiều ca: Cần kiểm tra duty group FEM/ISO, tốc độ nâng, phanh, motor và khả năng tản nhiệt.

Theo kinh nghiệm tư vấn của SHM, câu hỏi đúng không phải là “pa lăng nào tốt nhất”, mà là “dòng pa lăng nào phù hợp nhất với nhà xưởng, quy trình và tải nâng của bạn”.

1.2. Cách đọc nhanh mã sản phẩm WorldHoists

Catalogue HTD032V22 của WorldHoists dùng mã sản phẩm để thể hiện nhiều thông tin kỹ thuật. Anh, chị không cần nhớ hết, nhưng nên hiểu các nhóm chính:

• KNK và KNH: Nhóm pa lăng cáp điện K series và H series, xuất hiện ở cấu hình dầm đơn thu móc cao, normal headroom và dầm đôi.
• KEK và KEH: Nhóm pa lăng phòng nổ, thường dùng khi khu vực làm việc có yêu cầu Ex.
• K2104 và K3104: Nhóm pa lăng phòng sạch trong catalogue, thường được người dùng tìm bằng cụm pa lăng tời điện dầm đơn chống bụi.
• KA: Nhóm tời mở dùng cho cầu trục dầm đôi tải nặng hoặc cần tùy biến sâu.
• L, D, N trong mã trolley: L thường gợi ý low headroom, D là double girder trolley, N là normal headroom.
• Reeving 1:2, 1:4, 2:4: Cho biết cấu hình đi cáp, ảnh hưởng đến tải nâng, tốc độ móc, chiều cao nâng và số nhánh cáp.

2. Chứng nhận và tiêu chuẩn kỹ thuật cần hiểu đúng

WorldHoists là thương hiệu thiết bị nâng hạ có nhiều dòng sản phẩm khác nhau, vì vậy không nên gom mọi chứng nhận vào một câu chung cho tất cả model. Cách viết và cách mua hàng thận trọng hơn là tách theo nhóm sản phẩm, sau đó yêu cầu hồ sơ đúng model, đúng cấu hình và đúng dự án.

Các thông tin tiêu chuẩn, chứng nhận thường gặp khi nói về WorldHoists gồm:

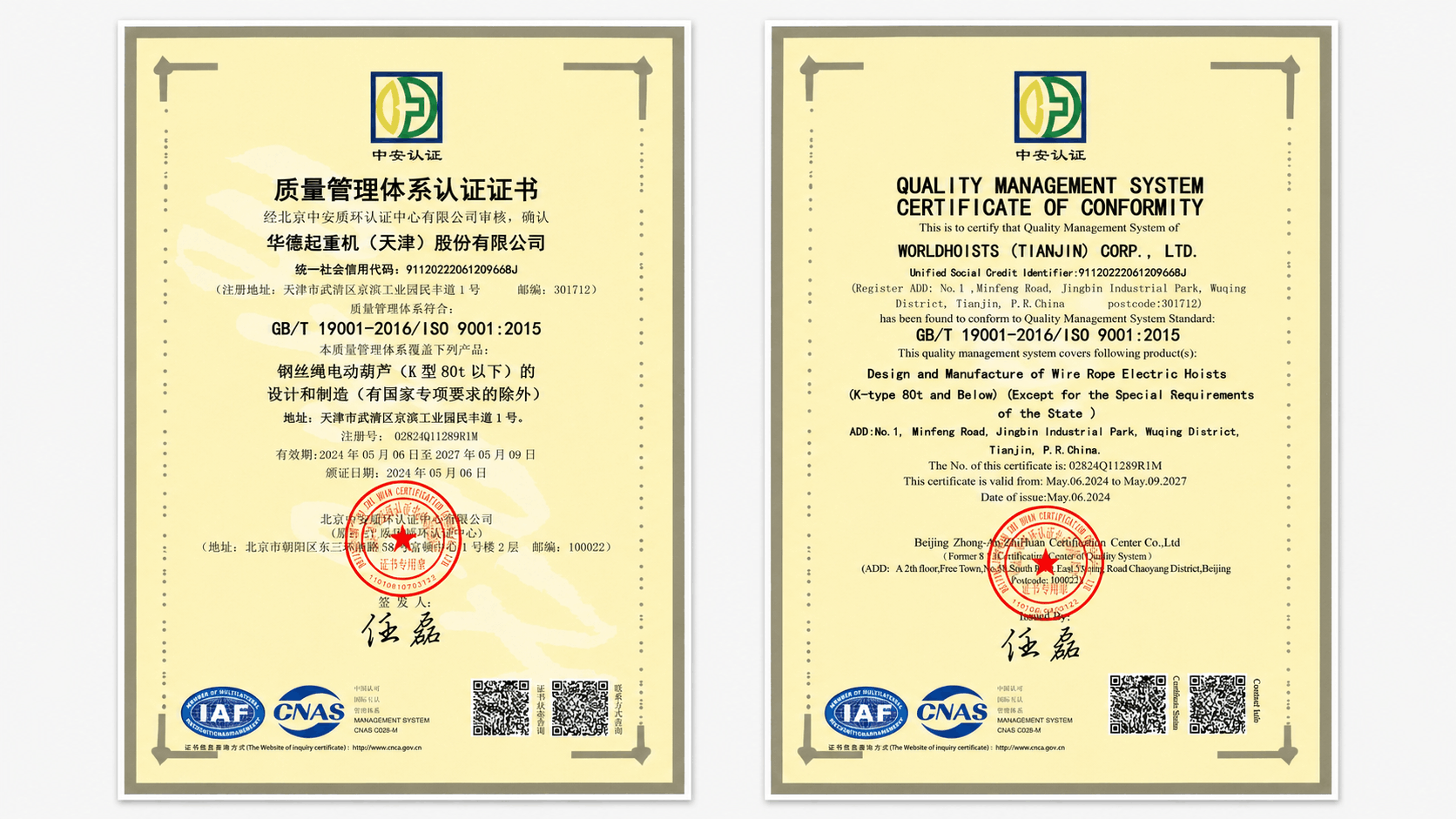

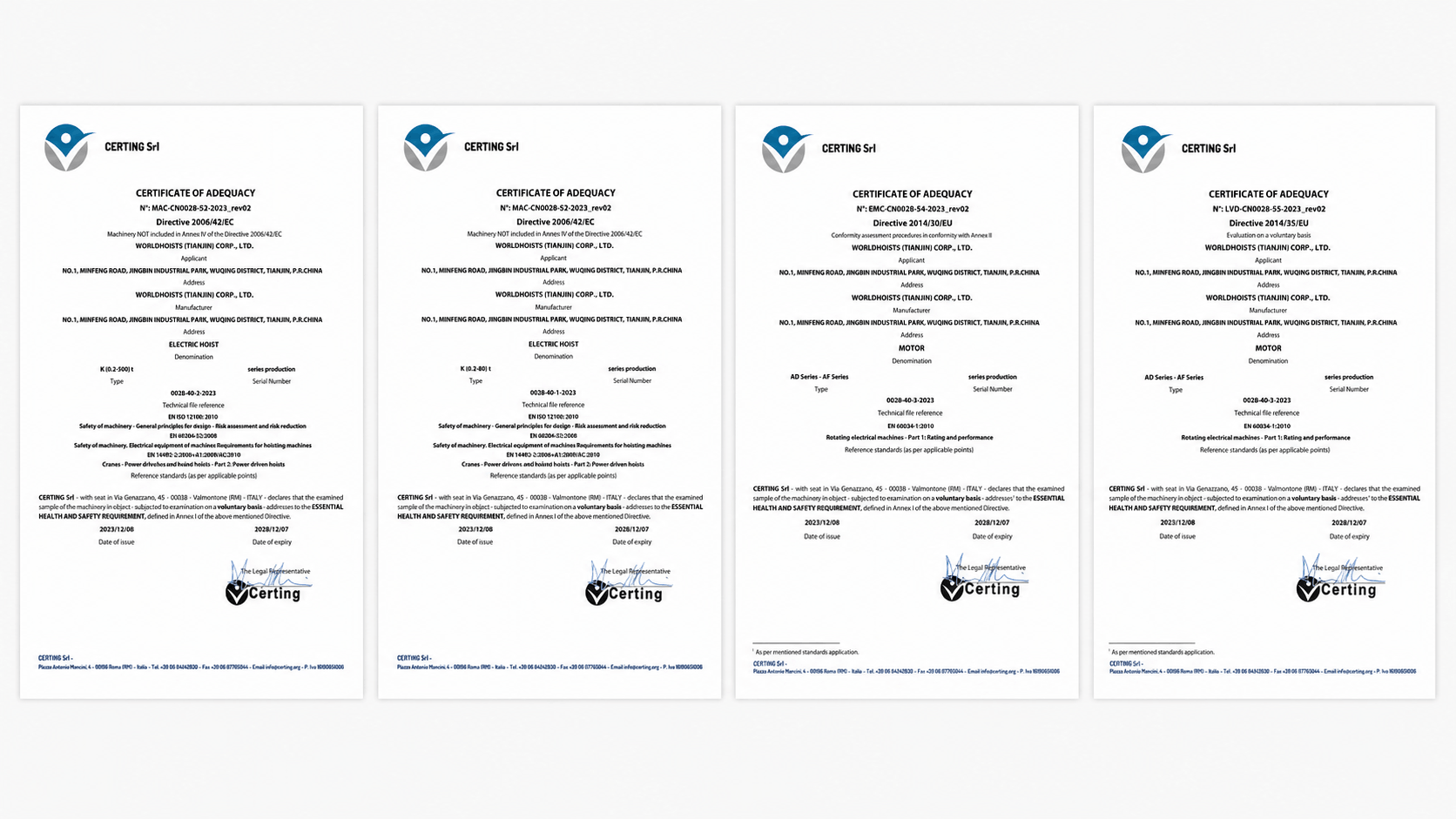

• CE và ISO 9001: Nội dung cũ của SHM ghi nhận WorldHoists đạt CE/ISO 9001 và tuân thủ các hệ tiêu chuẩn như ISO, FEM, CMAA, DIN, GB, BS. Khi dùng trong hồ sơ dự án, anh, chị vẫn nên yêu cầu bản chứng nhận hoặc CO/CQ đúng lô hàng.
• FEM/ISO/GB: Catalogue dùng duty group ISO/GB/FEM để phân loại cấp làm việc, ví dụ M4, M5, M6 và các mức FEM tương ứng. Đây là thông số rất quan trọng khi thiết bị làm việc nhiều ca hoặc nâng tải nặng thường xuyên.
• ATEX, EN/IEC/GB: Nhóm pa lăng phòng nổ của WorldHoists được hãng công bố theo hướng ATEX và các tiêu chuẩn EN/IEC/GB, với cấu hình Ex d e IIB T4 tiêu chuẩn và IIC T4 tùy chọn cho Zone 1 và Zone 2.
• IP55 và cấp cách điện: Website WorldHoists công bố pa lăng cáp điện và tời công nghiệp có cấp bảo vệ IP55 tiêu chuẩn; dòng tời công nghiệp có cấp cách điện Class H tiêu chuẩn.
• DIN 34CrMo4 và cáp 2160 N/mm2: Hãng công bố dùng móc DIN 34CrMo4 T-class và cáp thép mạ kẽm cường độ cao 2160 N/mm2 cho các nhóm sản phẩm liên quan.

Điểm cần nhớ: tiêu chuẩn kỹ thuật chứng nhận pa lăng cầu trục dầm đôi hoặc pa lăng phòng nổ không nên được hiểu như một nhãn chung. Mỗi dự án nên có bảng thông số, bản vẽ lắp đặt, hồ sơ chứng nhận, hướng dẫn vận hành, hồ sơ thử tải và phạm vi bảo hành đi kèm.

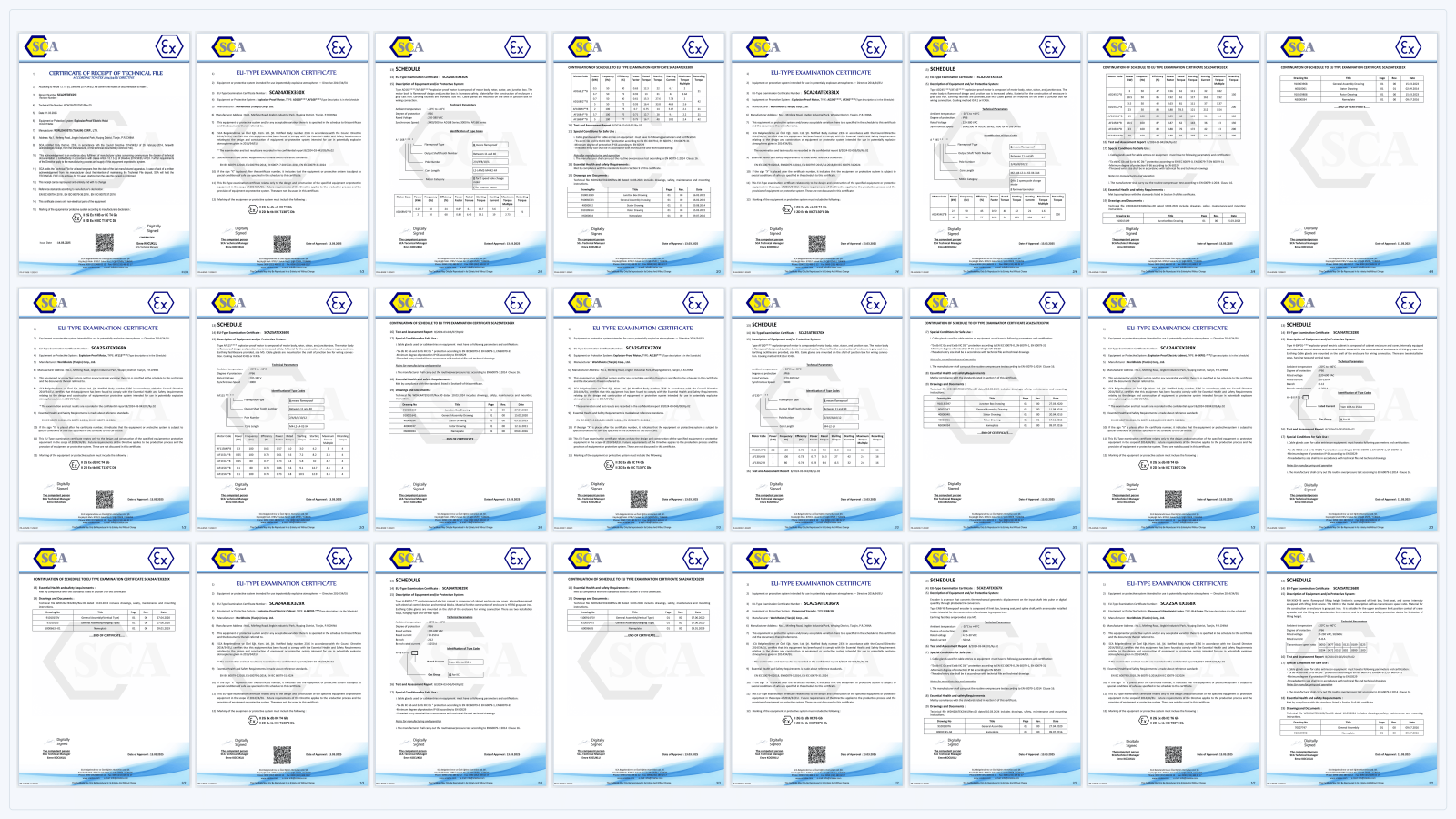

Các chứng nhận ATEX mà WorldHoists đạt được cho sản phẩm

3. Pa lăng dầm đơn thu móc cao

Pa lăng dầm đơn thu móc cao là nhóm đáng xem trước khi anh, chị cần pa lăng cho cầu trục dầm đơn trong nhà xưởng có khoảng cách trần thấp. Dòng này bố trí thân pa lăng lệch về một bên dầm, đưa cụm móc lên gần cánh dưới của dầm hơn, nhờ đó tăng chiều cao nâng hữu ích.

3.1. Chức năng của dòng sản phẩm pa lăng thu móc cao?

• Xác định vấn đề: Nhà xưởng cần cầu trục dầm đơn nhưng chiều cao mái, dầm, ống gió hoặc máy móc bên dưới làm giảm chiều cao móc.
• Nguyên nhân gốc rễ: Pa lăng tiêu chuẩn có khoảng không thu móc lớn, khiến móc không lên đủ cao dù tải trọng vẫn đúng.
• Giải pháp: Ưu tiên dòng thu móc cao WorldHoists, sau đó kiểm tra bề rộng cánh dầm, kích thước L7, C-dimension, HOL và duty group.

Các model tham khảo:

Ví dụ, với tải 3,2 - 6,3 tấn trong xưởng có chiều cao trần giới hạn, anh, chị có thể xem pa lăng dầm đơn thu móc cao WorldHoists KNK2104. Nếu tải nâng khoảng 4 - 5 tấn, pa lăng dầm đơn thu móc cao WorldHoists KNK3104 là một cấu hình nên đối chiếu.

3.2. Thông số phải kiểm tra trước khi chốt

• Bề rộng cánh dầm B: Quyết định xe con có lắp được trên dầm hiện hữu hay không.
• Kích thước L7: Cần đối chiếu với chiều rộng dầm và phương án lắp thực tế.
• C-dimension: Ảnh hưởng trực tiếp đến chiều cao móc hữu ích.
• HOL: Là chiều cao nâng, không nên nhầm với chiều cao nhà xưởng.
• Cấp làm việc (Duty group): Cần khớp tần suất sử dụng, không chỉ tải nâng lớn nhất.
• Tốc độ nâng và di chuyển: Nên phù hợp quy trình sản xuất, đặc biệt khi đặt khuôn, máy hoặc chi tiết chính xác.

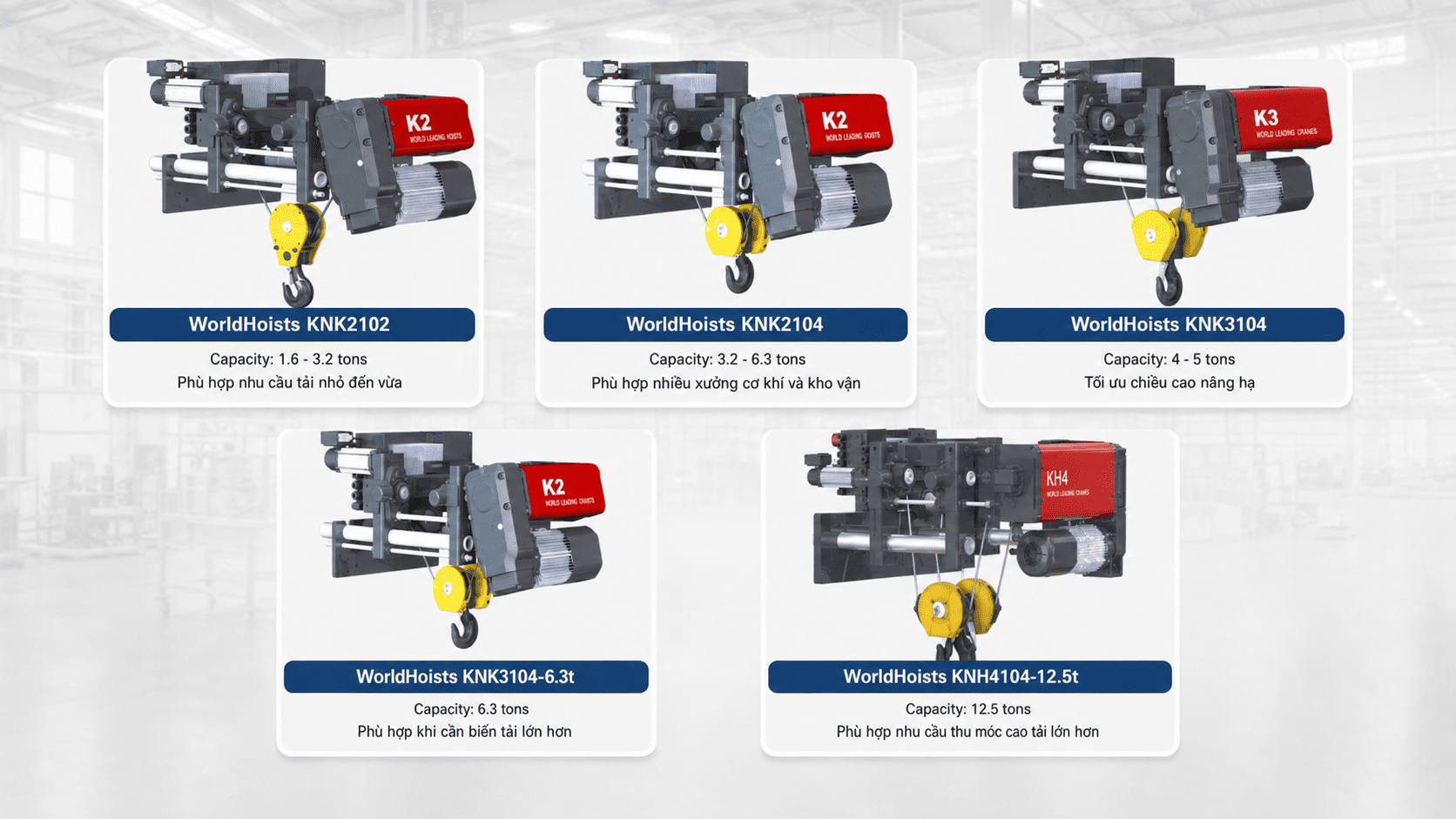

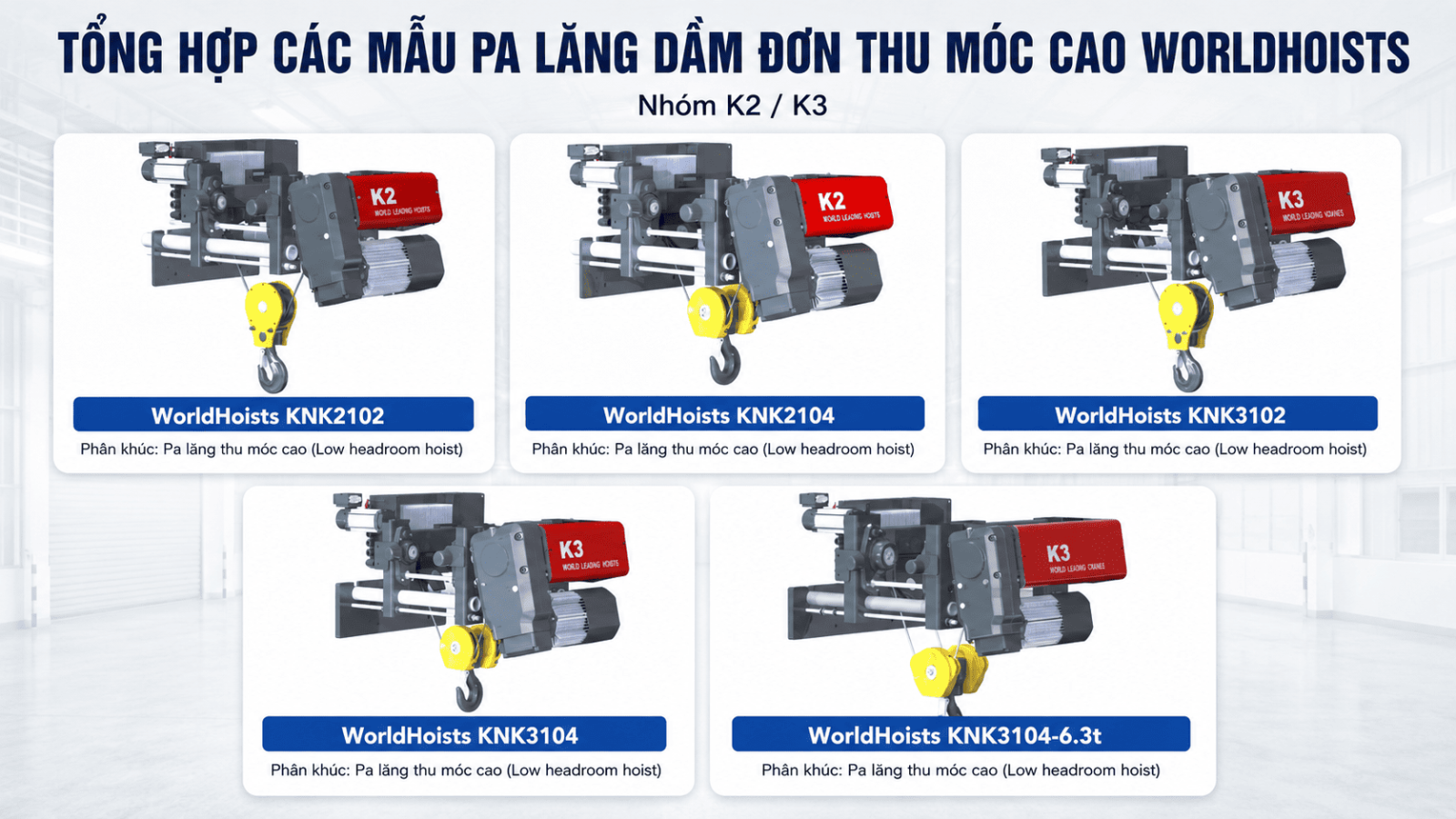

Các dòng pa lăng thu móc cao dầm đơn WordHoists KNK2102, KNK 2104, KNK3102, KNK3104

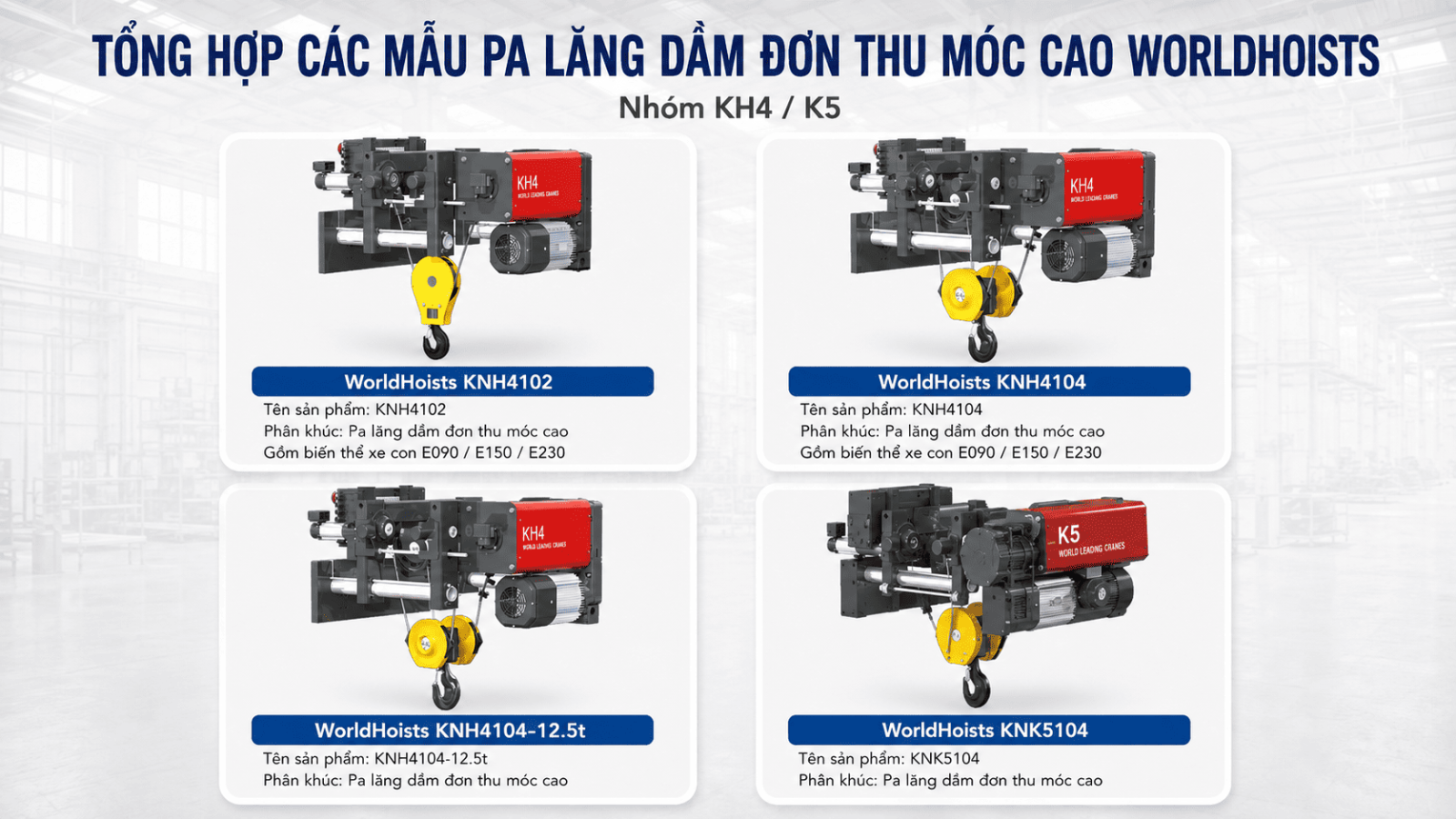

Các dòng pa lăng thu móc cao dầm đơn WordHoists KNK4102, KNK 4104, KNK5104

Nếu bạn đang cân nhắc pa lăng cho cầu trục dầm đơn trong nhà xưởng có chiều cao trần giới hạn, có thể đọc thêm cách chọn pa lăng cho cầu trục dầm đơn và cách chọn pa lăng theo chiều cao nâng hạ.

4. Pa lăng dầm đôi

Pa lăng dầm đôi là nhóm dùng xe con chạy trên hai dầm chính. Dòng này phù hợp khi tải nâng tăng, khẩu độ cầu trục lớn, cần độ ổn định tốt hơn hoặc cần mở rộng không gian bảo trì, sàn thao tác và cấu hình xe con.

4.1. Khi nào nên chọn pa lăng dầm đôi?

• Tải trung bình đến nặng: Thường từ vài tấn đến hàng chục tấn, tùy hệ cầu trục và duty group.
• Khẩu độ lớn: Cầu trục dầm đôi thường xử lý tốt hơn khi khẩu độ nhà xưởng rộng.
• Cần chiều cao móc tốt hơn: Móc có thể được bố trí thuận lợi giữa hai dầm chính.
• Cần bảo trì thuận tiện: Xe con dầm đôi có thể tích hợp sàn bảo trì hoặc lối tiếp cận tốt hơn.
• Cần cấu hình đặc biệt: Có thể mở rộng cho móc phụ, đồng bộ hai pa lăng hoặc thiết bị mang tải dưới móc.

Các nhóm model tham khảo:

Với nhu cầu 12,5 - 20 tấn, anh, chị có thể xem pa lăng dầm đôi WorldHoists KNK5204. Với tải 50 - 63 - 80 tấn, WorldHoists KNK6208 là nhóm cần được tính toán cùng hệ dầm, ray và kết cấu nhà xưởng.

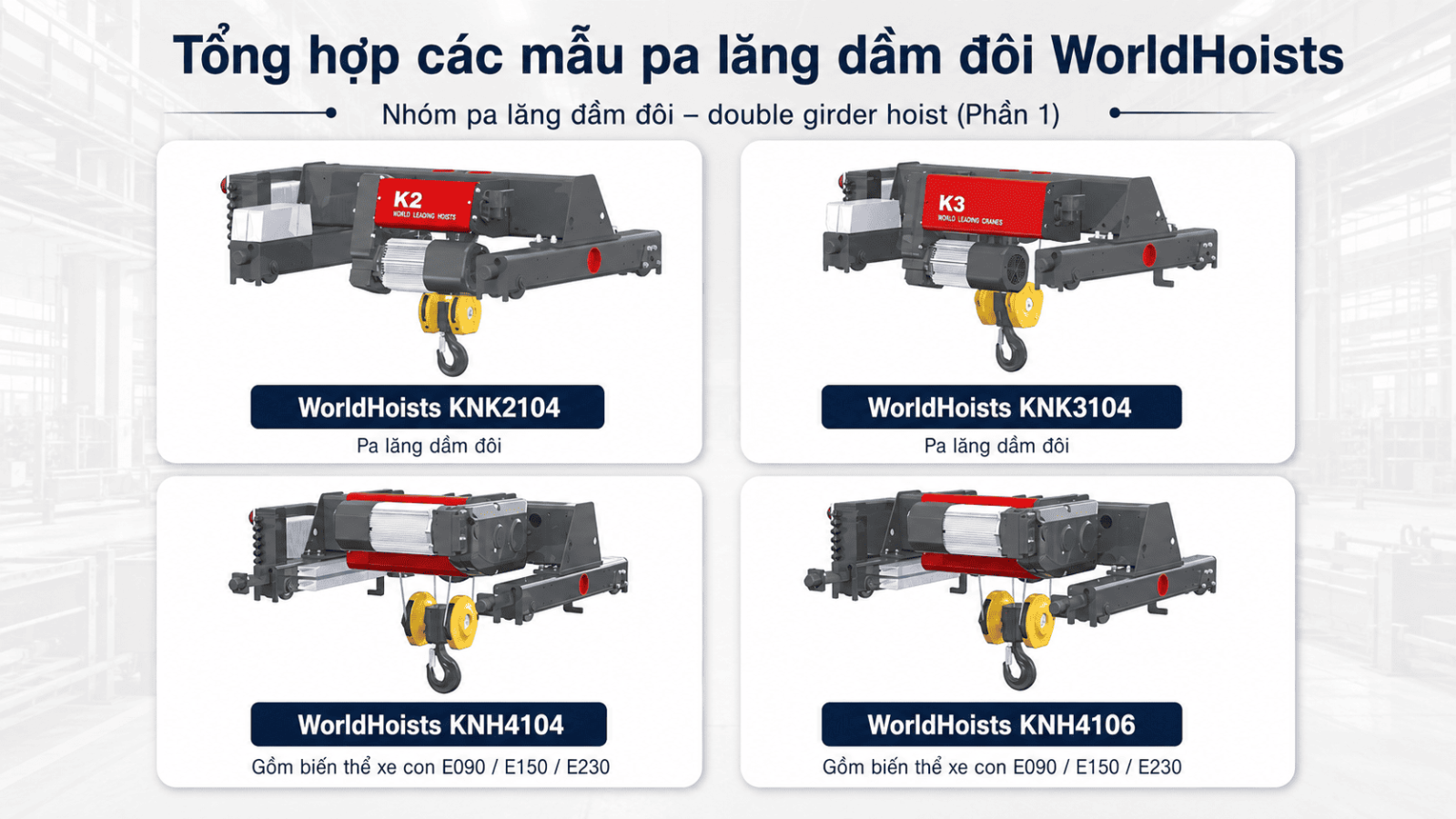

Các dòng pa lăng thu móc cao dầm đơn WordHoists KNK2102, KNK 3104, KNH4104, KNH4106

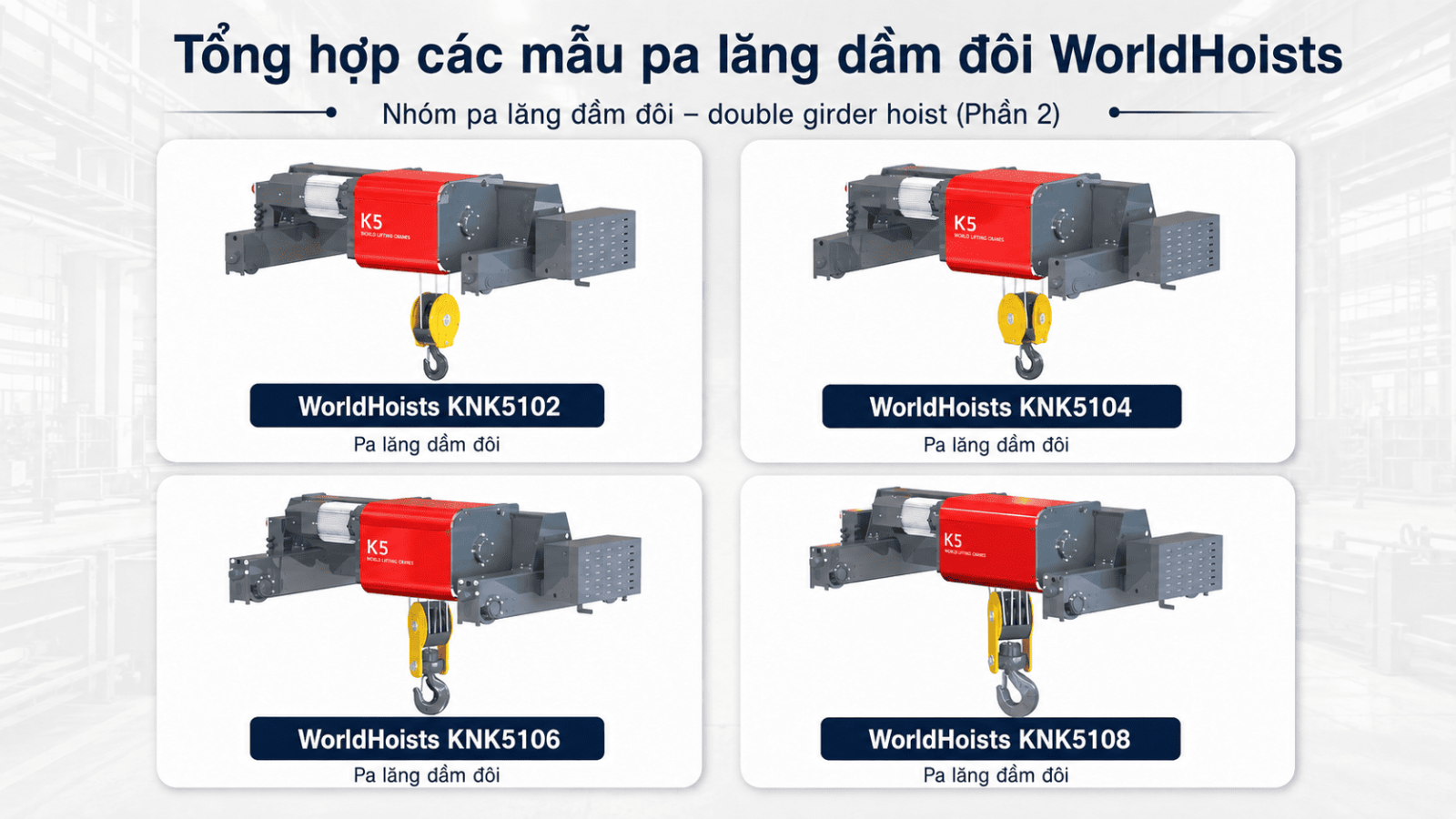

Các dòng pa lăng thu móc cao dầm đơn WordHoists KNK5102, KNK5104, KNK5106, KNK5108

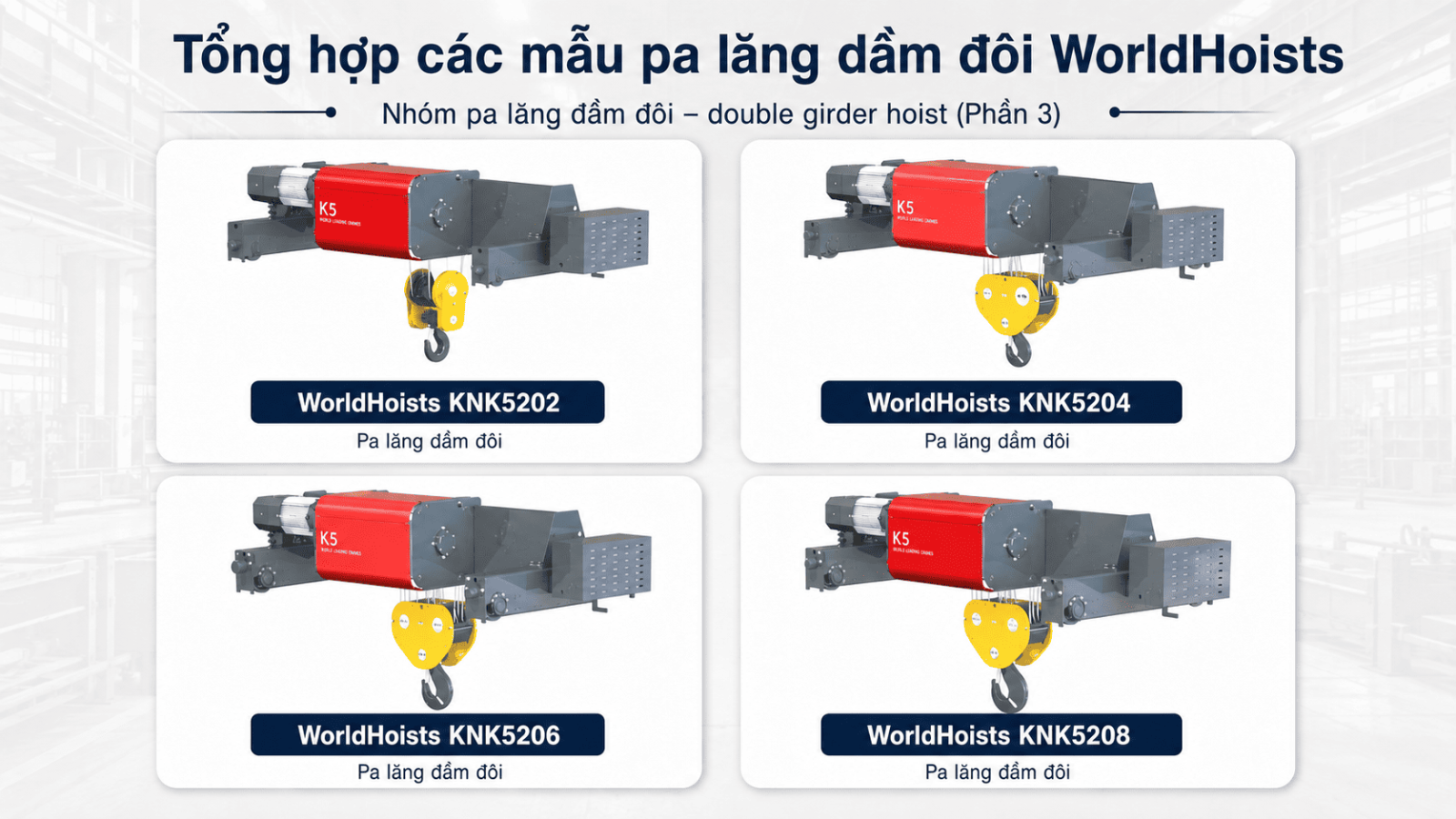

Các dòng pa lăng thu móc cao dầm đơn WordHoists KNK5202, KNK5204, KNK5206, KNK5208

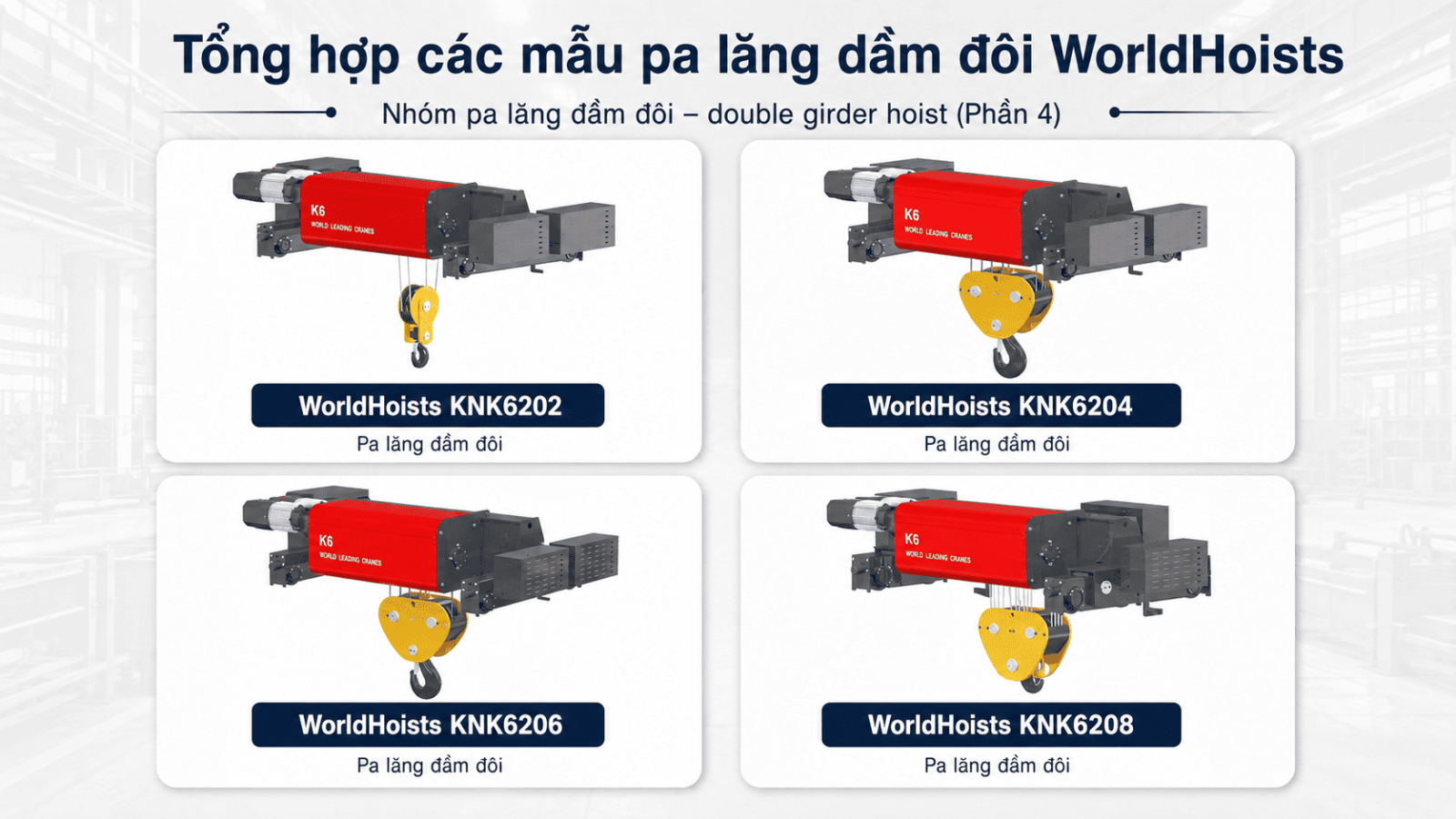

Các dòng pa lăng thu móc cao dầm đơn WordHoists KNK6202, KNK6204, KNK6206, KNK6208

4.2. Dầm đôi khác tời mở như thế nào?

Đây là điểm rất dễ nhầm. Dầm đôi và tời mở không phải một khái niệm.

• Pa lăng dầm đôi: Mô tả cách xe con lắp trên hai dầm chính.
• Pa lăng tời mở: Mô tả kiến trúc cụm nâng, trong đó motor, hộp giảm tốc, tang, phanh và puly bố trí dạng mở trên khung xe con.
• Quan hệ giữa hai nhóm: Tời mở thường lắp trên cầu trục dầm đôi, nhưng không phải mọi cấu hình dầm đôi đều là tời mở.

Nếu anh, chị đang ở bước thiết kế cầu trục dầm đôi, nên xem thêm cách chọn pa lăng cho cầu trục dầm đôi để không bỏ sót tim ray xe con, áp lực bánh xe, tốc độ và môi trường vận hành.

5. Pa lăng tiêu chuẩn (Normal headroom hoists)

Pa lăng tiêu chuẩn, hay normal headroom hoist, vẫn là một nhánh trong hệ sản phẩm WorldHoists. Tuy nhiên, tại nhiều nhà xưởng Việt Nam, dòng này thường không phải lựa chọn đầu tiên nếu chiều cao trần bị giới hạn.

5.1. Khi nào normal headroom vẫn phù hợp?

• Không gian lắp đặt thoáng: Nhà xưởng ít bị giới hạn bởi dầm mái, ống gió, máy móc hoặc cao độ ray.
• Ứng dụng monorail: Một số tuyến chạy đơn hoặc hệ treo cần cấu hình tiêu chuẩn.
• Bài toán cải tạo đặc thù: Có thể dùng khi dầm hiện hữu, ray và chiều cao nâng đều phù hợp.

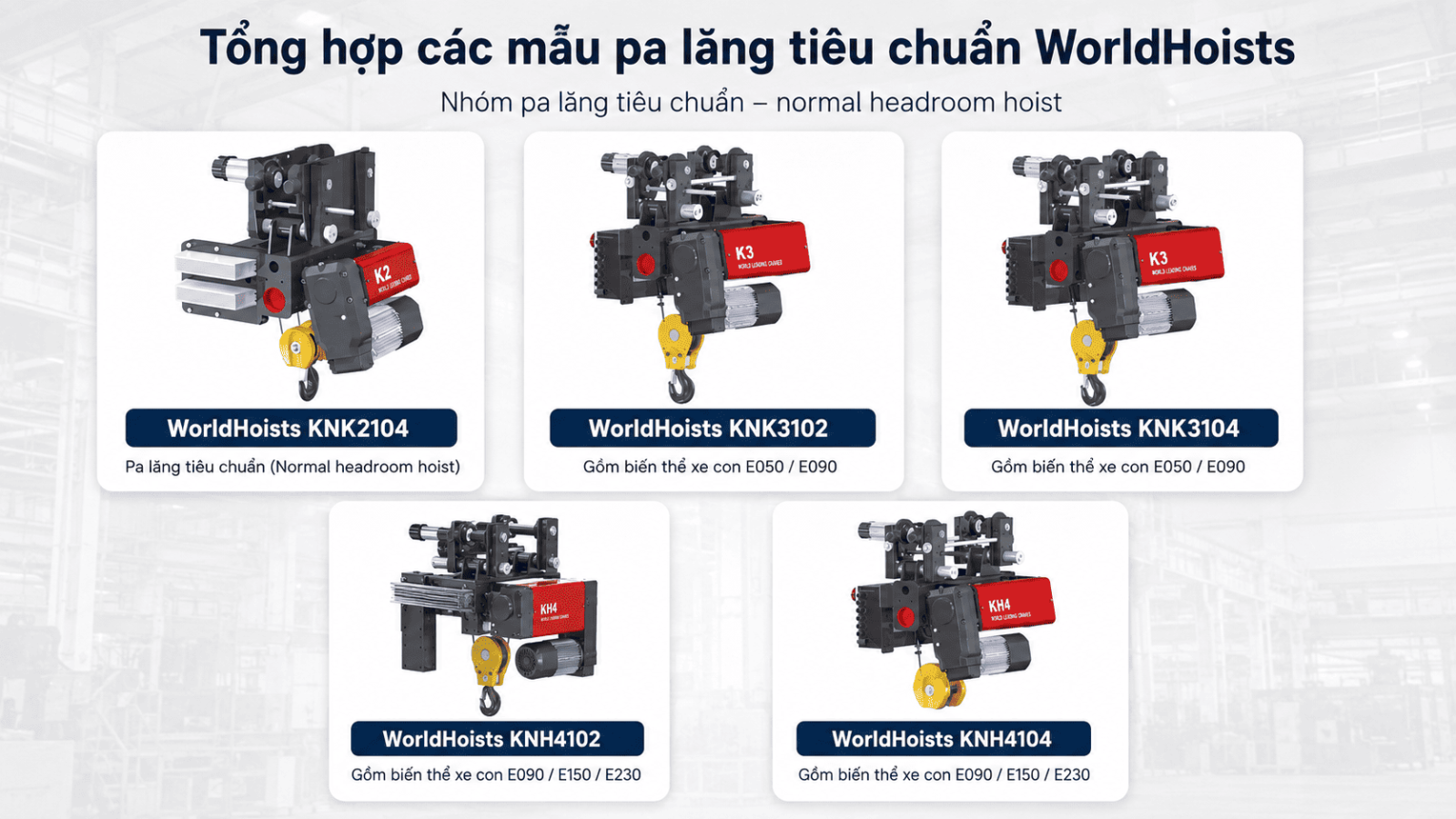

Các dòng pa lăng thu móc cao dầm đơn WordHoists KNK2104, KNK3102, KNK3104, KNK4102, KNK4104

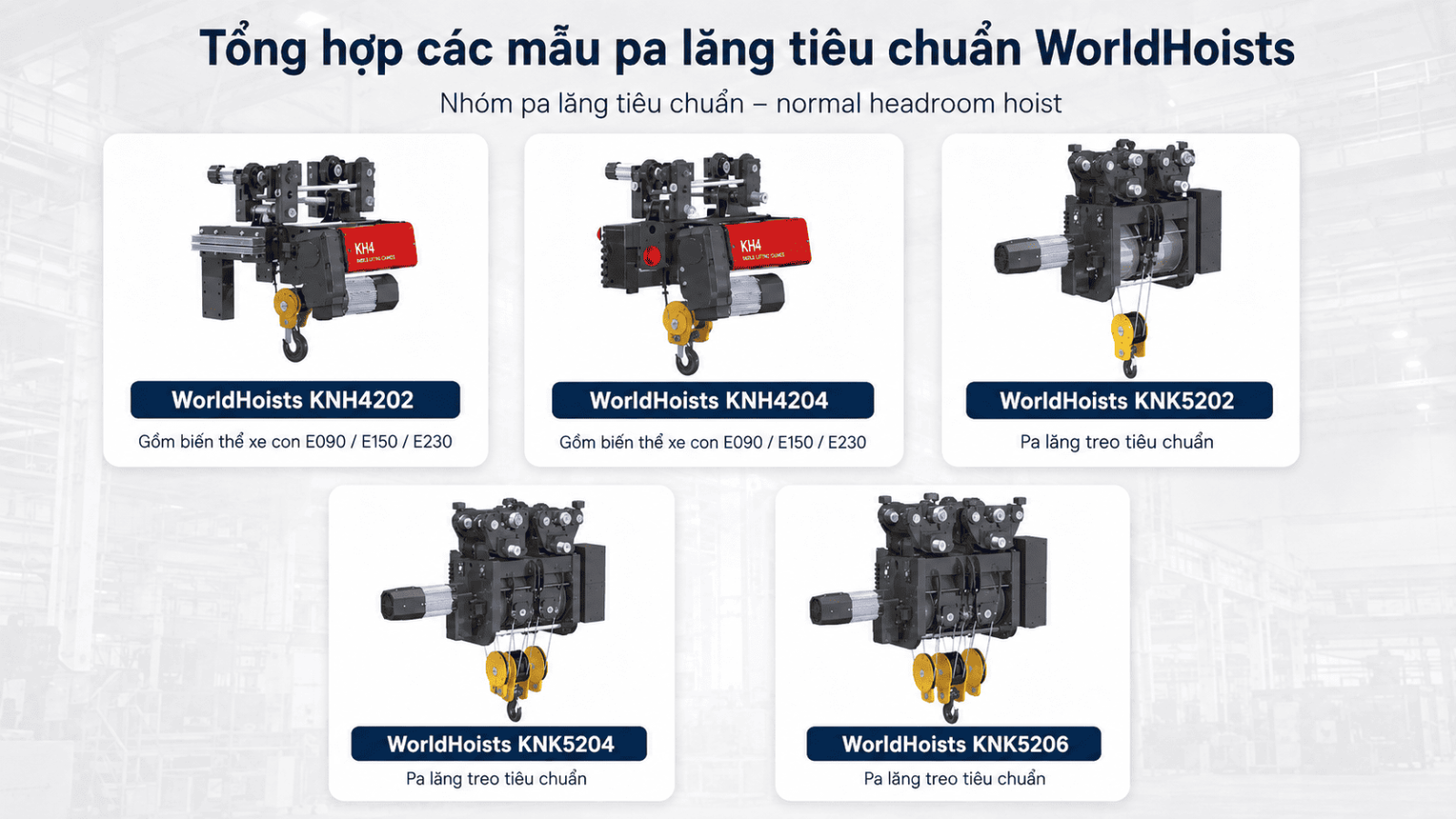

Các dòng pa lăng thu móc cao dầm đơn WordHoists KNK4202, KNK4204, KNK5202, KNK5204, KNK5206

5.2. Lưu ý khi so với low headroom

Normal headroom không có nghĩa là kém hơn, nhưng trong bài toán trần thấp, low headroom thường giúp móc lên cao hơn. Vì vậy, khi anh, chị cần pa lăng cho cầu trục dầm đơn trong nhà xưởng có khoảng cách trần thấp, hãy ưu tiên so sánh kích thước C, headroom và chiều cao móc cao nhất thay vì chỉ nhìn tải trọng.

6. Pa lăng tời mở KA

Pa lăng tời mở WorldHoists KA là nhóm dành cho cầu trục dầm đôi tải nặng, vận hành nhiều hoặc cần tùy biến sâu. Dòng này không chỉ là “pa lăng lớn hơn”, mà là một kiến trúc thiết bị khác, cho phép tiếp cận từng cụm cơ khí rõ ràng hơn.

6.1. Tời mở giải quyết bài toán gì?

• Tải nặng: Phù hợp khi tải nâng vượt mức pa lăng compact thông thường hoặc làm việc sát giới hạn trong thời gian dài.
• Cấp làm việc (Duty group) cao: Catalogue WorldHoists cho dòng winch có thể lên đến M7 ở một số cấu hình; hãng công bố dòng tời công nghiệp có work class M3 - M8.
• Tùy biến tốt: Có thể điều chỉnh tang, cáp, tốc độ, phanh, sàn bảo trì, điều khiển và thiết bị dưới móc.
• Bảo trì thuận tiện: Motor, phanh, hộp giảm tốc, tang cuốn cáp và puly dễ được kiểm tra riêng.

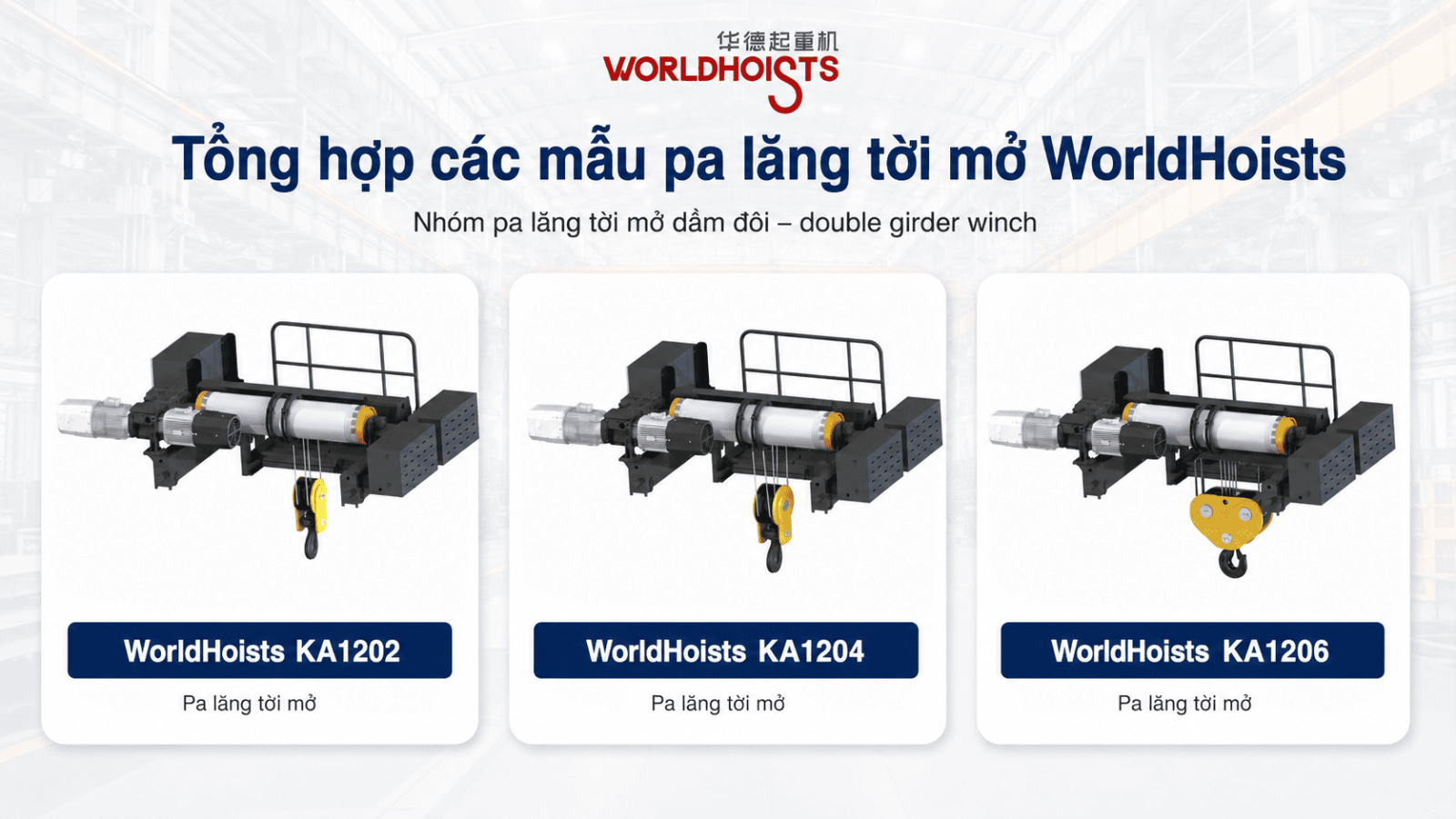

Mẫu pa lăng tời mở KA1202, KA1204, KA1206

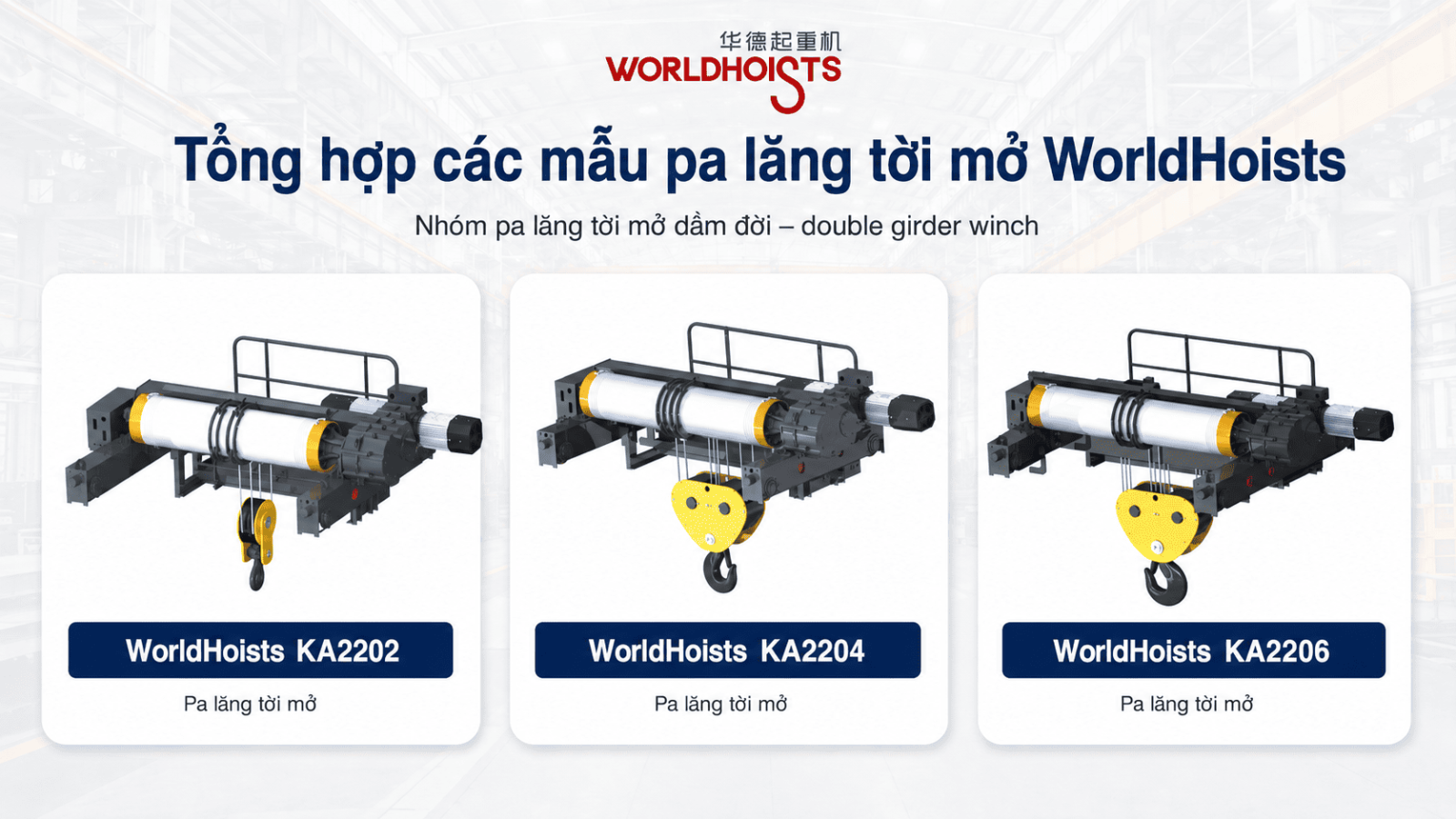

Mẫu pa lăng tời mở KA2202, KA2204, KA2206

Các nhóm KA trong catalogue:

Với tải 6,3 - 10 tấn và nhu cầu tời mở, có thể xem WorldHoists KA1202. Với tải 25 - 32 - 40 tấn, WorldHoists KA2204 là nhóm đáng đối chiếu. Với tải 50 - 63 - 80 tấn, pa lăng tời mở WorldHoists KA3206 nên được kiểm tra cùng thiết kế cầu trục dầm đôi.

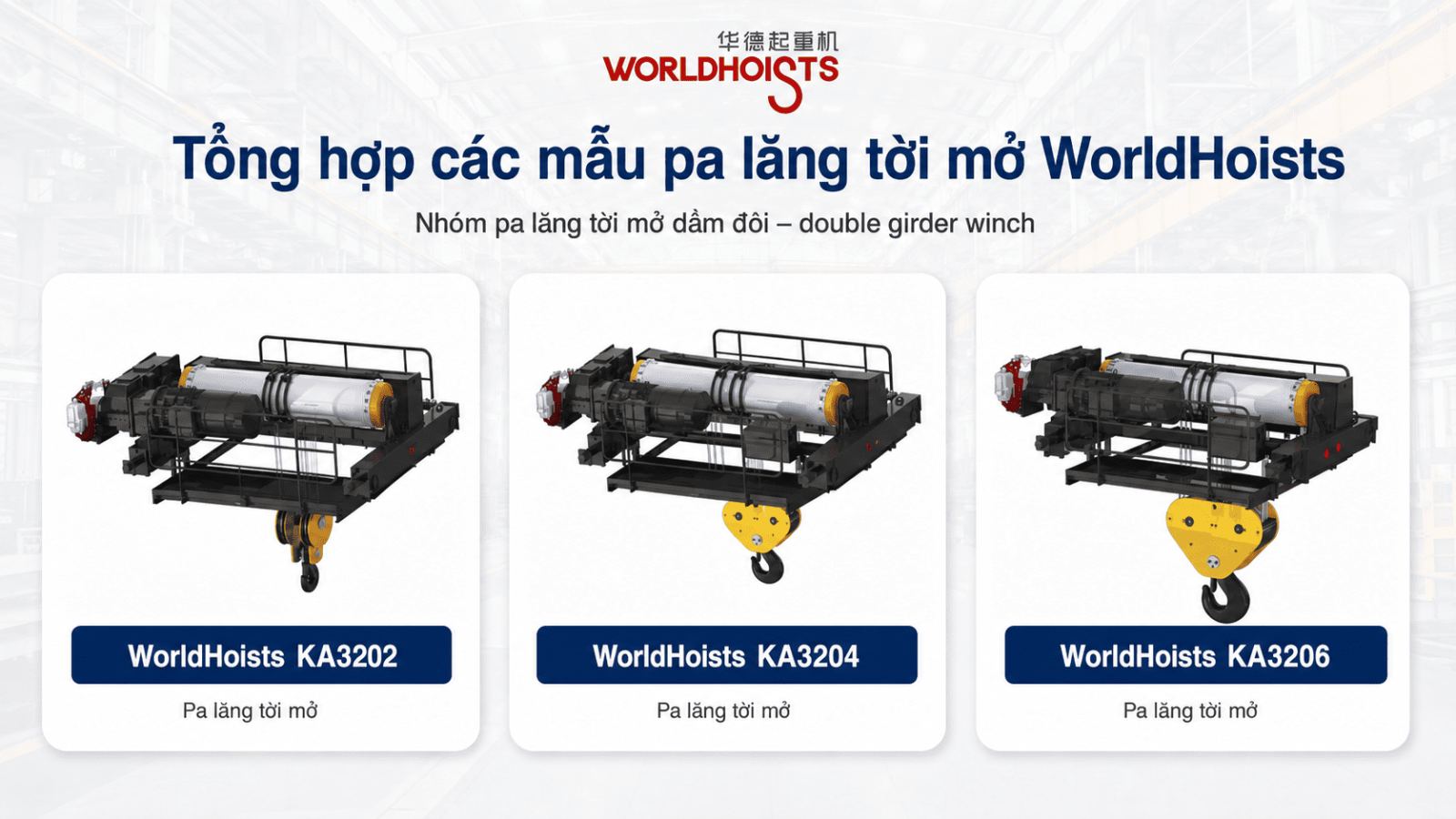

Mẫu pa lăng tời mở KA3202, KA3204, KA3206

6.2. Khi nào nên chuyển từ cấu hình dầm đôi compact sang tời mở?

• Khi tải nâng lớn và chu kỳ dày: Thiết bị cần khả năng tản nhiệt, phanh và bảo trì tốt hơn.
• Khi cần duty group cao hơn: Đặc biệt ở kho thép, luyện kim, đóng tàu, năng lượng hoặc dây chuyền sản xuất nặng.
• Khi cần tùy biến tốc độ: Có thể cần biến tần, micro-speed, điều khiển chống lắc hoặc đồng bộ nhiều cơ cấu.
• Khi cần bảo trì theo cụm: Tời mở giúp đội bảo trì tiếp cận tang, cáp, hộp giảm tốc, phanh và motor rõ hơn.

7. Pa lăng phòng nổ thu móc cao WorldHoists KEK/KEH

Pa lăng phòng nổ không phải là phiên bản “chắc hơn” của pa lăng thường. Đây là nhóm thiết bị dành cho khu vực có nguy cơ cháy nổ, nơi tia lửa điện, nhiệt bề mặt, ma sát hoặc bụi dễ cháy đều có thể tạo rủi ro nếu chọn sai cấu hình.

Nhiều anh, chị tìm nhóm này bằng cụm pa lăng tời điện dầm đơn chống nổ. Khi làm hồ sơ kỹ thuật, SHM khuyến nghị dùng cách gọi pa lăng phòng nổ và đối chiếu đúng phân vùng nguy hiểm, nhóm khí hoặc bụi, cấp nhiệt độ và chứng nhận áp dụng.

7.1. Khi nào cần dùng dòng phòng nổ?

• Nhà máy hóa chất: Khu vực dung môi, hơi dễ cháy hoặc bồn chứa hóa chất.
• Sơn và phủ bề mặt: Buồng sơn, khu pha trộn hoặc khu có hơi dung môi.
• Dầu khí và khí công nghiệp: Khu vực có yêu cầu phân vùng nguy hiểm.
• Bụi dễ cháy: Một số môi trường bột, bụi hữu cơ, bụi kim loại hoặc vật liệu dễ cháy.

Các model tham khảo:

Với tải 2 - 3,2 tấn, anh, chị có thể xem pa lăng phòng nổ WorldHoists KEK2104 thu móc cao. Với tải 6,3 - 8 - 10 tấn, pa lăng phòng nổ WorldHoists KEH4104 là cấu hình nên đối chiếu với phân vùng nguy hiểm thực tế.

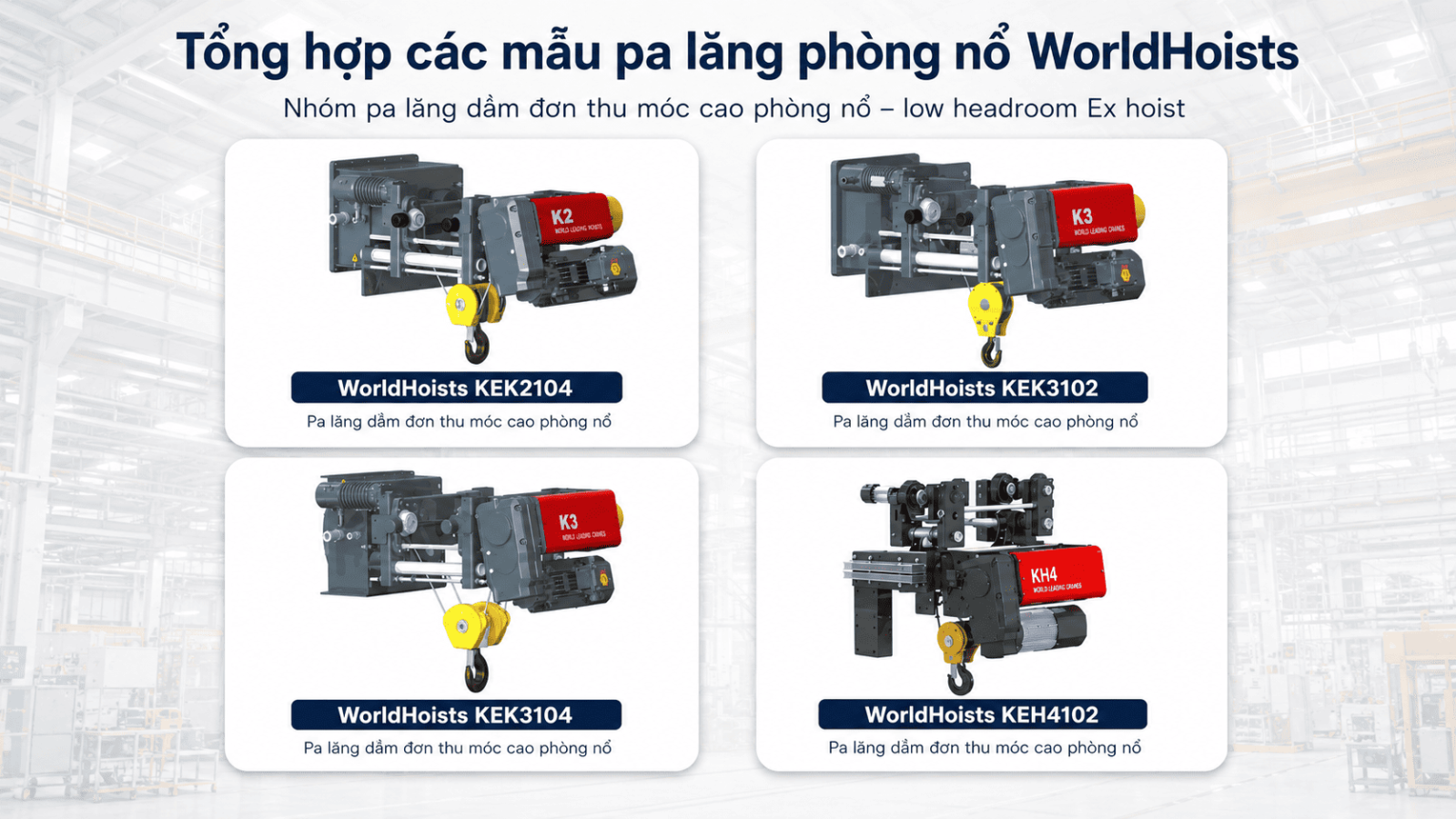

Các mẫu pa lăng dầm đơn thu móc cao, phòng nổ WorldHoists

7.2. Hồ sơ cần kiểm tra trước khi mua

• Zone: Xác định Zone 1, Zone 2 hoặc khu vực nguy hiểm khác theo hồ sơ nhà máy.
• Nhóm khí hoặc bụi: Xác định IIA, IIB, IIC hoặc IIIA, IIIB, IIIC.
• Cấp nhiệt độ: Kiểm tra T1 đến T6 theo môi chất.
• Đánh dấu Ex: Kiểm tra trên motor, phanh, tủ điện, công tắc hành trình, hộp đấu dây và phụ kiện liên quan.
• Chứng nhận áp dụng: Không dùng chứng nhận chung để thay thế chứng nhận đúng model và cấu hình.

SHM đã có bài chuyên sâu về pa lăng phòng nổ cho nhà máy hóa chất. Bài này chỉ đặt KEK/KEH vào bản đồ các dòng sản phẩm pa lăng WorldHoists, không thay thế bước phân vùng nguy hiểm của dự án.

8. Pa lăng chống bụi WorldHoists K2104/K3104

Trong catalogue, K2104 và K3104 thuộc nhóm low headroom cleanroom hoist. Tại Việt Nam, một số người tìm bằng cụm pa lăng tời điện dầm đơn chống bụi, nhưng cách gọi chính xác hơn nên là pa lăng phòng sạch WorldHoists.

8.1. Phòng sạch khác chống bụi thông thường ở điểm nào?

• Chống bụi thông thường: Thường hiểu là hạn chế bụi từ môi trường xâm nhập vào thiết bị.
• Phòng sạch: Ngoài việc bảo vệ thiết bị, còn phải hạn chế chính pa lăng phát tán hạt, dầu mỡ, bụi mài mòn hoặc tạp chất xuống sản phẩm.
• Ứng dụng khác nhau: Phòng sạch phù hợp dược phẩm, bán dẫn, điện tử, thực phẩm và thiết bị y tế; không nên gom chung với môi trường xi măng, khai khoáng hoặc luyện kim.

Các model tham khảo:

Với nhu cầu phòng sạch tải 3,2 - 5 tấn, anh, chị có thể xem pa lăng phòng sạch WorldHoists K3104 thu móc cao. Với tải 2 - 3,2 tấn, có thể đối chiếu thêm pa lăng thu móc cao WorldHoists K2104.

8.2. Thông tin cần yêu cầu khi làm dự án phòng sạch

• Cấp phòng sạch: Cần xác định cấp ISO hoặc tiêu chuẩn nội bộ của nhà máy.
• Vật liệu bề mặt: Cần kiểm tra vật liệu lộ ra ngoài, khả năng vệ sinh và chống ăn mòn.
• Dầu mỡ bôi trơn: Cần phù hợp yêu cầu vệ sinh và nguy cơ nhiễm bẩn.
• Ống xếp và che chắn: Cần kiểm tra vật liệu, độ bền và khả năng thay thế.
• Quy trình vệ sinh: Cần biết thiết bị có chịu được hóa chất vệ sinh đang dùng hay không.
• Chống tĩnh điện: Cần xác nhận nếu dây chuyền có yêu cầu ESD.

Anh, chị có thể đọc thêm nội dung về pa lăng nâng hạ dùng trong ngành dược phẩm nếu dự án liên quan đến phòng sạch, vệ sinh công nghiệp hoặc kiểm soát nhiễm bẩn.

9. Bảng chọn nhanh theo nhu cầu thực tế

Nếu chưa biết bắt đầu từ đâu, anh, chị có thể dùng bảng dưới đây để định hướng nhanh. Đây không phải bảng chốt model cuối cùng, nhưng giúp cuộc trao đổi với kỹ sư SHM đi thẳng vào vấn đề.

Trong các dòng sản phẩm pa lăng WorldHoists, nhóm nào cũng có vùng ứng dụng riêng. Chọn đúng dòng trước khi chọn model giúp anh, chị tránh được ba lỗi phổ biến: chọn thiếu chiều cao móc, chọn sai duty group và chọn thiết bị không phù hợp môi trường.

10. Khung tư vấn 3 bước của SHM khi chọn WorldHoists

SHM thường dùng khung tư vấn 3 bước để giúp khách hàng ra quyết định rõ ràng hơn. Cách này phù hợp cả khi anh, chị mua pa lăng rời, cải tạo cầu trục cũ hoặc thiết kế mới cầu trục, cổng trục.

10.1. Bước 1: xác định vấn đề

Hãy làm rõ các câu hỏi sau:

• Bạn dùng cầu trục dầm đơn hay dầm đôi: Đây là điểm đầu tiên để chọn trolley type.
• Chiều cao nhà xưởng có giới hạn không: Nếu có, nên kiểm tra low headroom trước.
• Tải nâng lớn nhất và tải nâng thường xuyên là bao nhiêu: Không nên chỉ lấy tải lớn nhất rồi bỏ qua tải lặp lại hằng ngày.
• Thiết bị chạy bao nhiêu giờ mỗi ngày: Đây là dữ liệu cần cho duty group FEM/ISO.
• Môi trường có đặc thù không: Cần biết bụi, hóa chất, phòng nổ, phòng sạch, hơi muối, nhiệt độ hoặc ngoài trời.

10.2. Bước 2: giải thích nguyên nhân gốc rễ

Cùng 5 tấn nhưng có thể là dầm đơn, dầm đôi, phòng nổ hoặc phòng sạch. Cùng 20 tấn nhưng có thể dùng cấu hình dầm đôi compact hoặc tời mở KA tùy tần suất, chiều cao nâng và yêu cầu bảo trì. Nếu bỏ qua nguyên nhân gốc rễ, thiết bị vẫn có thể “đủ tấn” trên giấy nhưng không phù hợp khi đưa vào vận hành.

Các nguyên nhân thường gặp:

• Headroom không đủ: Móc không lên đủ cao để vượt máy, khuôn hoặc xe nâng.
• Cấp làm việc (Duty group) thấp: Pa lăng nhanh nóng, mòn phanh hoặc giảm tuổi thọ khi chạy nhiều ca.
• Cấu hình đi cáp (Reeving) không phù hợp: Tốc độ nâng hạ móc, chiều cao nâng và số nhánh cáp không khớp với nhu cầu.
• Môi trường bị đánh giá thiếu các yếu tố khác: Bụi, hơi hóa chất hoặc phòng sạch làm yêu cầu thiết bị thay đổi đáng kể.

10.3. Bước 3: đưa ra giải pháp

• Nhà xưởng trần thấp: Ưu tiên low headroom hoist như KNK2102, KNK2104, KNK3104 hoặc KNH4104.
• Cầu trục dầm đôi tải trung bình đến nặng: Xem nhóm double girder hoist như KNK5104, KNK5204 hoặc KNK6208.
• Tải nặng, vận hành nhiều hoặc cần tùy biến: Xem nhóm double girder winch KA.
• Khu vực nguy hiểm: Xem KEK/KEH và yêu cầu hồ sơ phòng nổ đúng cấu hình.
• Phòng sạch: Xem K2104/K3104 và yêu cầu hồ sơ vật liệu, che chắn, bôi trơn, vệ sinh.
• Cần phụ kiện đồng bộ: Xem thêm phụ kiện pa lăng WorldHoists như điều khiển từ xa, biến tần, móc thay thế hoặc tang cuốn cáp.

11. Checklist thông số cần gửi trước khi hỏi báo giá

Một báo giá pa lăng chính xác cần nhiều dữ liệu hơn tải trọng. Anh, chị có thể chuẩn bị checklist dưới đây để SHM phản hồi nhanh và đúng cấu hình hơn.

11.1. Thông số vận hành

• SWL: Tải trọng làm việc an toàn cần nâng.
• Tải nâng thường xuyên: Khối lượng hay lặp lại mỗi ngày.
• Tải nâng lớn nhất: Gồm cả phụ kiện mang tải như sling, ma ní, gá, nam châm hoặc gầu ngoạm.
• Số chu kỳ nâng: Số lần nâng hạ mỗi giờ hoặc mỗi ca.
• Số giờ làm việc mỗi ngày: Dữ liệu cần cho FEM/ISO.

11.2. Thông số không gian

• HOL: Chiều cao nâng hạ yêu cầu.
• C-dimension hoặc headroom: Khoảng không thu móc cần tối ưu.
• B và L7: Cần cho pa lăng dầm đơn thu móc cao.
• Rail gauge: Cần cho cấu hình dầm đôi hoặc tời mở.
• Cao độ ray và khoảng hở mái: Cần kiểm tra để tránh va chạm khi vận hành.

11.3. Thông số kỹ thuật và hồ sơ

• Cấu hình đi cáp: 1:2, 1:4, 1:6, 1:8, 2:2, 2:4, 2:6 hoặc 2:8.
• Cấp tốc độ làm việc (Duty group): M4, M5, M6, M7 hoặc theo yêu cầu cao hơn.
• Tốc độ nâng hạ: Một tốc độ, hai tốc độ hoặc vô cấp bằng biến tần.
• Tốc độ di chuyển: Cần phù hợp chiều dài nhà xưởng và thao tác đặt tải.
• Hồ sơ chứng nhận: CO/CQ, CE, ISO 9001, ATEX hoặc hồ sơ khác nếu dự án yêu cầu.
• Bản vẽ lắp đặt: Cần đúng model và đúng phương án cầu trục/cổng trục.
• Hồ sơ thử tải và nghiệm thu: Cần làm rõ phạm vi cung cấp ngay từ đầu.

12. FAQ - Giải đáp câu hỏi

12.1. Các dòng sản phẩm pa lăng WorldHoists gồm những gì?

Các dòng sản phẩm pa lăng WorldHoists gồm pa lăng dầm đơn thu móc cao, dòng dầm đôi, pa lăng tiêu chuẩn normal headroom, tời mở KA, pa lăng phòng nổ thu móc cao và pa lăng phòng sạch thu móc cao.

12.2. Khi nào nên chọn pa lăng dầm đơn thu móc cao?

Nên chọn khi cầu trục dầm đơn cần tối ưu chiều cao nâng trong nhà xưởng có khoảng cách trần giới hạn. Dòng KNK2102, KNK2104, KNK3104, KNH4104 và KNK5104 là các nhóm nên xem trước.

12.3. Dầm đôi khác tời mở như thế nào?

Pa lăng dầm đôi là kiểu xe con chạy trên hai dầm chính. Pa lăng tời mở là kiến trúc cụm nâng dạng mở, thường dùng cho tải nặng, duty group cao hoặc cần tùy biến sâu.

12.4. Pa lăng phòng sạch có phải chỉ là pa lăng chống bụi không?

Không. Pa lăng phòng sạch không chỉ hạn chế bụi bên ngoài xâm nhập vào thiết bị, mà còn cần hạn chế hạt, dầu mỡ, bụi mài mòn và tạp chất từ thiết bị rơi xuống khu vực sản xuất.

12.5. Pa lăng phòng nổ WorldHoists cần kiểm tra chứng nhận gì?

Cần kiểm tra zone, nhóm khí hoặc bụi, cấp nhiệt độ, đánh dấu Ex trên từng cụm liên quan và chứng nhận áp dụng đúng model. Với WorldHoists, nhóm KEK/KEH là dòng cần đối chiếu khi dự án có yêu cầu phòng nổ.

12.6. Khi nào nên chuyển sang tời mở KA?

Nên xem xét tời mở KA khi tải nặng, vận hành nhiều, cần duty group cao, cần tùy chỉnh tang, cáp, tốc độ, phanh hoặc muốn bảo trì từng cụm cơ khí thuận tiện hơn.

13. Kết luận

Các dòng sản phẩm pa lăng WorldHoists không nên được hiểu như một danh sách model để chọn theo số tấn. Đây là một hệ sản phẩm có phân tầng rõ: dầm đơn thu móc cao cho nhà xưởng cần tối ưu không gian, dầm đôi cho tải trung bình đến nặng, tời mở cho vận hành nặng và tùy biến, KEK/KEH cho môi trường phòng nổ, K2104/K3104 cho phòng sạch.

Vì vậy, khi so sánh các dòng sản phẩm pa lăng WorldHoists, anh, chị nên bắt đầu từ bài toán nhà xưởng và môi trường vận hành trước, sau đó mới chốt model, tốc độ, duty group và hồ sơ chứng nhận.

Nếu tải trọng siêu trường, siêu trọng từ 100 tấn trở lên, anh, chị nên trao đổi riêng về giải pháp cầu trục, cổng trục hoặc hệ nâng chuyên dụng. WorldHoists còn có hệ sinh thái Orit/OritCranes cho các ngành công nghiệp nặng như đóng tàu, kết cấu lớn và hạ tầng điện gió, nhưng cần được thiết kế theo dự án thay vì chọn như pa lăng tiêu chuẩn.

SHM có thể hỗ trợ bạn, anh, chị từ bước khảo sát nhu cầu, chọn dòng pa lăng WorldHoists, thiết kế cầu trục/cổng trục, lập bản vẽ kỹ thuật, lắp đặt, vận hành thử đến nghiệm thu thiết bị nâng hạ tại nhà xưởng.

Liên hệ SHM để được tư vấn giải pháp pa lăng, cầu trục và cổng trục phù hợp.

Nếu bạn đang có nhu cầu cần tư vấn về dòng thiết bị này, xin vui lòng liên hệ trực tiếp tới SHM thông qua hotline: 0325 878 868 hoặc 0789 376 856 để trao đổi trực tiếp với chúng tôi. Trân trọng cảm ơn!
