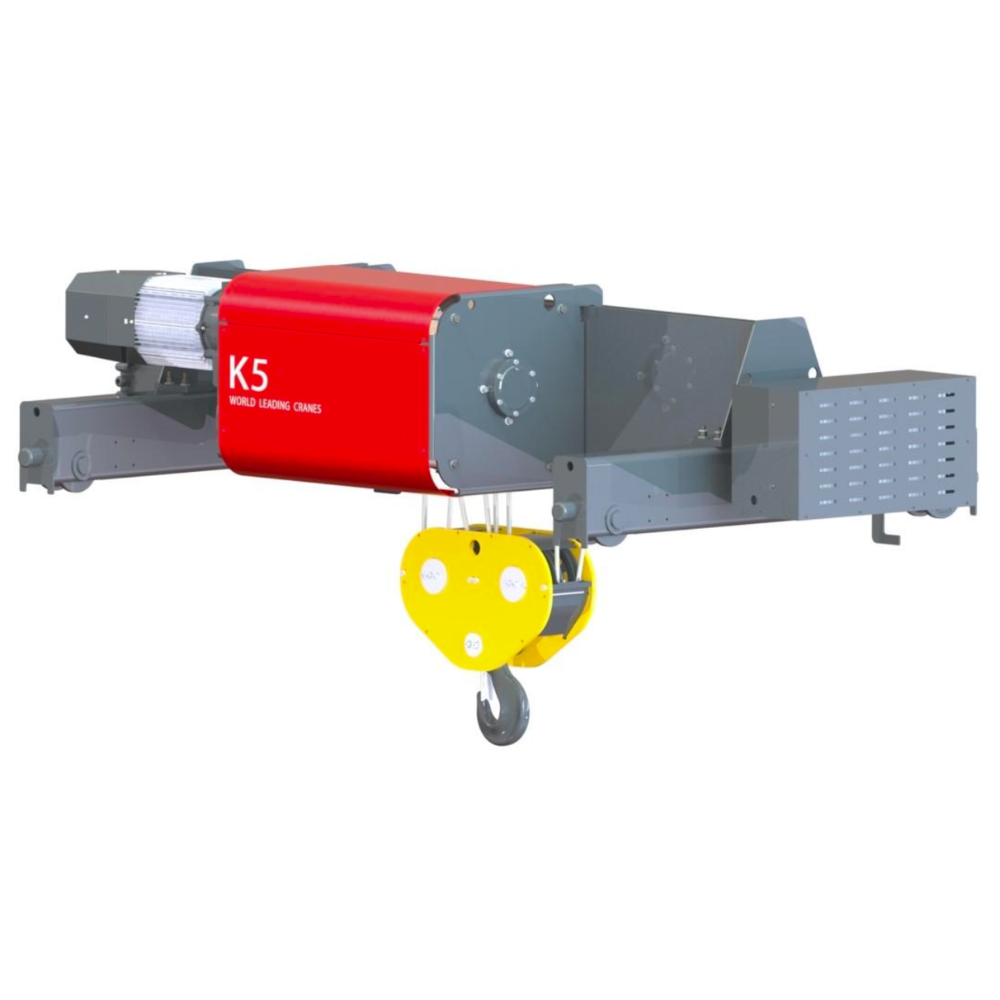

Pa lăng dầm đôi WorldHoists KNK5204 là dòng pa lăng cáp điện dầm đôi (Double Girder Hoist) thuộc series K5, được thiết kế cho các hệ cầu trục dầm đôi yêu cầu tải trọng làm việc lớn hơn nhóm 6,3–10 tấn. Theo catalogue WorldHoists, model KNK5204 sử dụng sơ đồ đi cáp kiểu 2:4, phù hợp với dải tải trọng làm việc 12.500–20.000 kg.
Khác với các cấu hình pa lăng dầm đôi tải nhẹ hơn, KNK5204 hướng đến các ứng dụng nâng hạ có yêu cầu cao hơn về lực nâng, chiều cao nâng hạ và độ ổn định khi vận hành tải nặng. Dải chiều cao nâng hạ (HOL) của model này trải từ 7,5 m đến 43,5 m, phù hợp cho nhà xưởng công nghiệp, xưởng kết cấu thép, nhà máy cơ khí, kho vật tư nặng và các hệ cầu trục dầm đôi phục vụ sản xuất.
Với dải cấu hình motor nâng gồm D06, F16, D07, F17, D08, F18, F19, WorldHoists KNK5204 cho phép lựa chọn giữa hai cấp tốc độ nâng hạ và vô cấp/biến tần. Nhờ đó, người dùng có thể cân bằng giữa tốc độ nâng tải, độ êm khi vận hành và mức độ chính xác khi đặt tải vào vị trí làm việc.

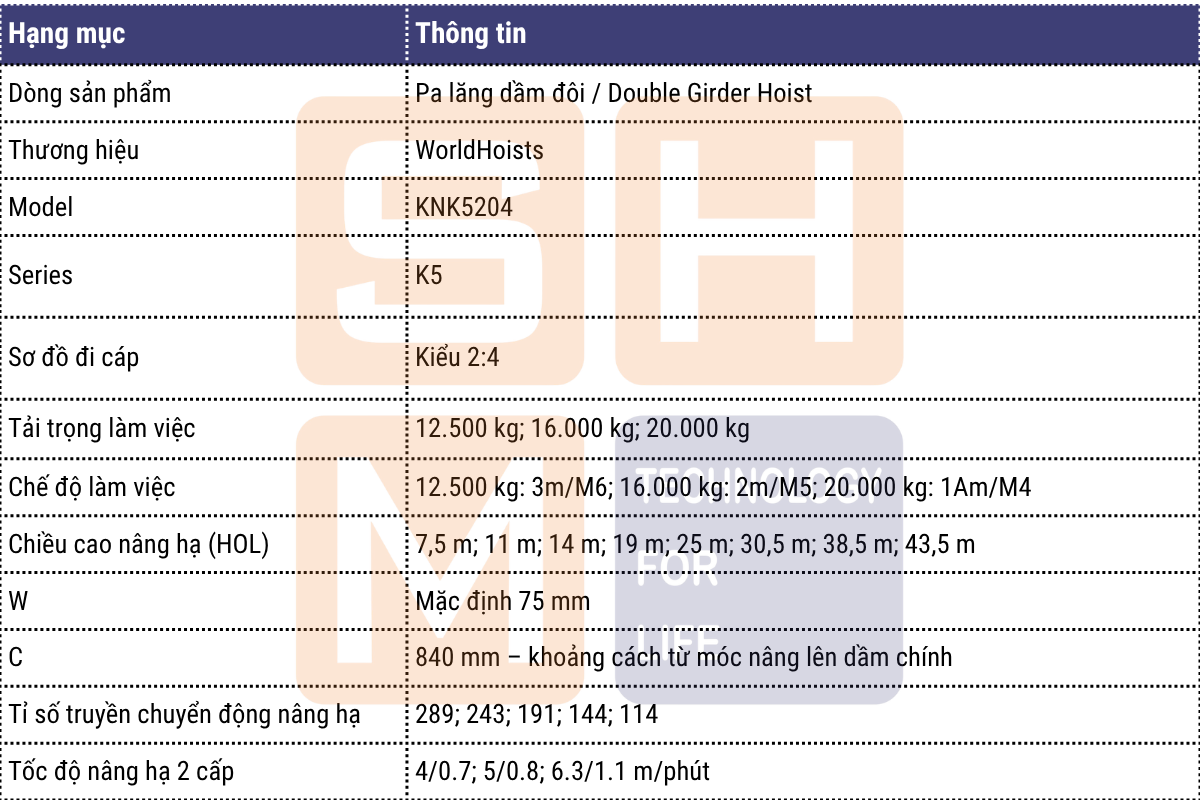

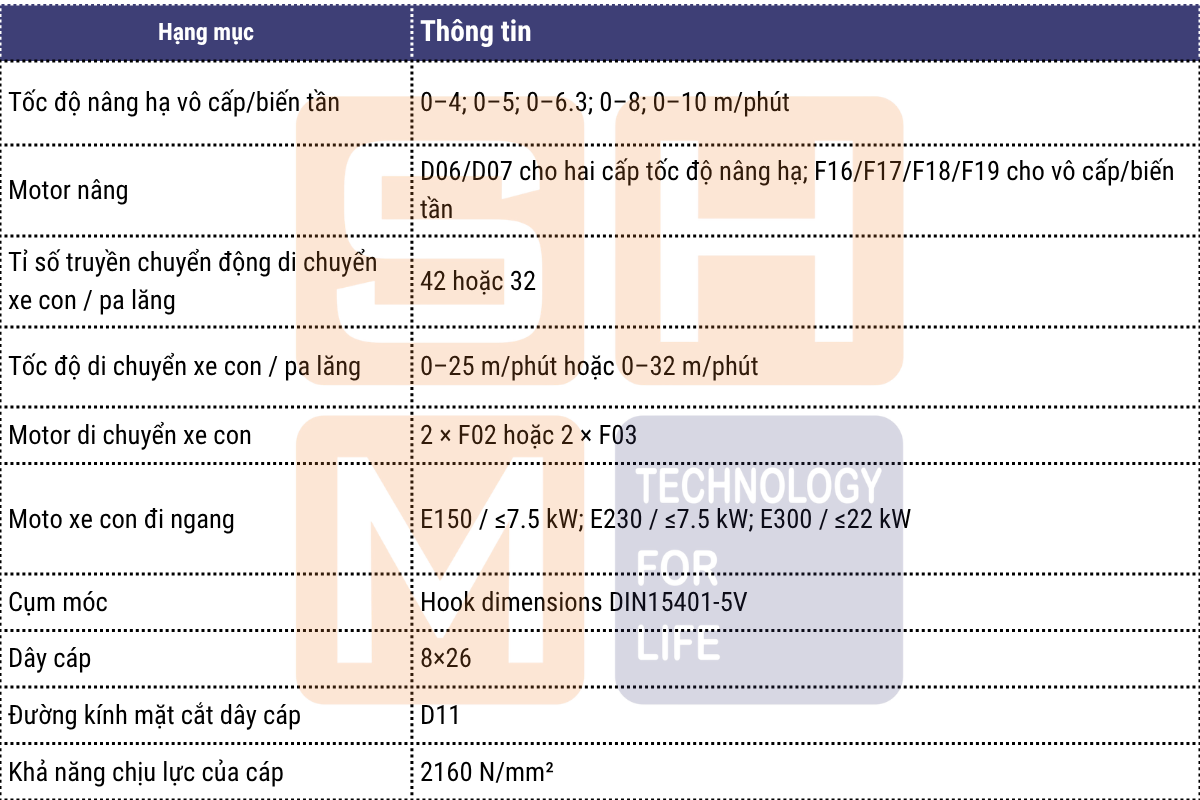

1. Thông số kỹ thuật chính của pa lăng dầm đôi WorldHoists KNK5204
Thông tin chi tiết về mẫu pa lăng dầm đôi WorldHoists KNK5204. Anh, chị có thể tham khảo chi tiết tại đây:

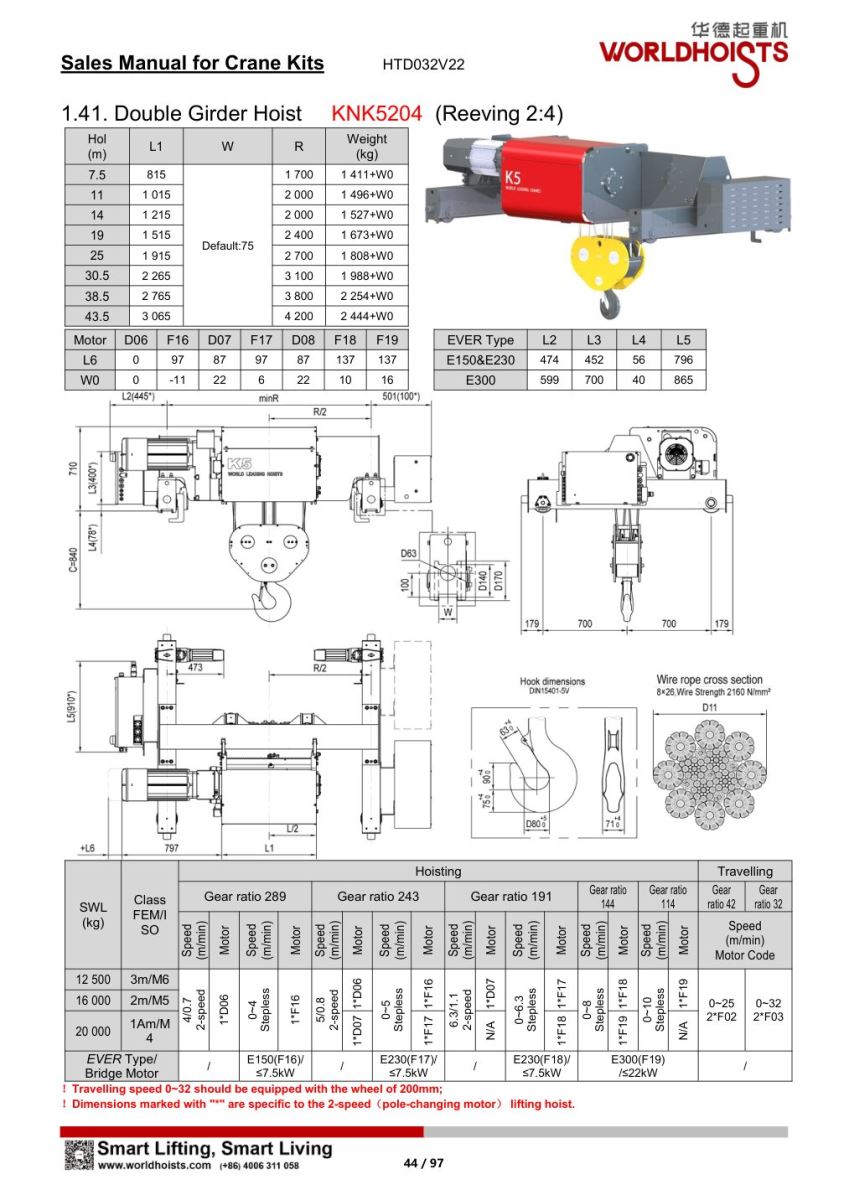

Thông tin pa lăng dầm đôi WorldHoists KNK5204 từ nhà sản xuất - dựa theo catalogue kỹ thuật của WorldHoists:

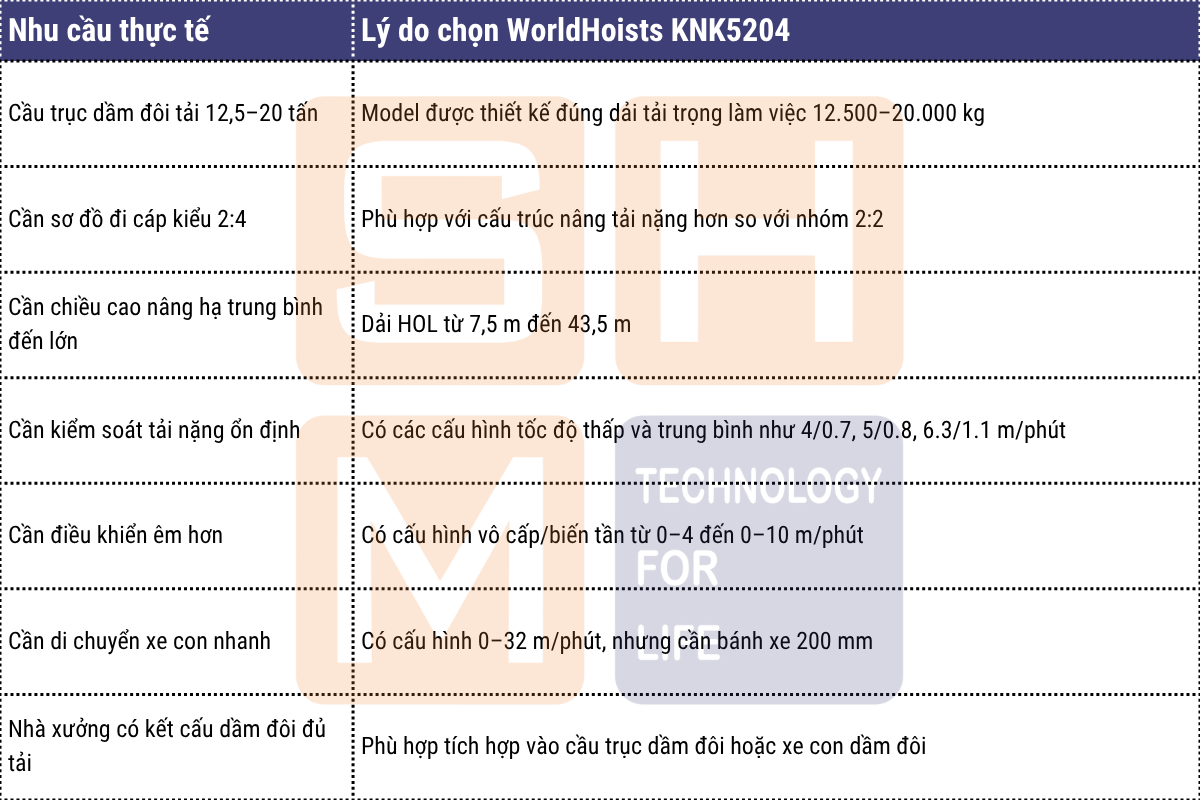

2. Khi nào nên chọn pa lăng WorldHoists KNK5204?
WorldHoists KNK5204 nên được cân nhắc khi dự án cần pa lăng dầm đôi cho nhóm tải 6,3–10 tấn, đặc biệt trong các trường hợp tải nâng lớn, cần kết cấu xe con chắc chắn, khả năng kiểm soát tải tốt và mức tốc độ nâng hạ phù hợp với vận hành tải nặng.
3. Kích thước lắp đặt KNK5204

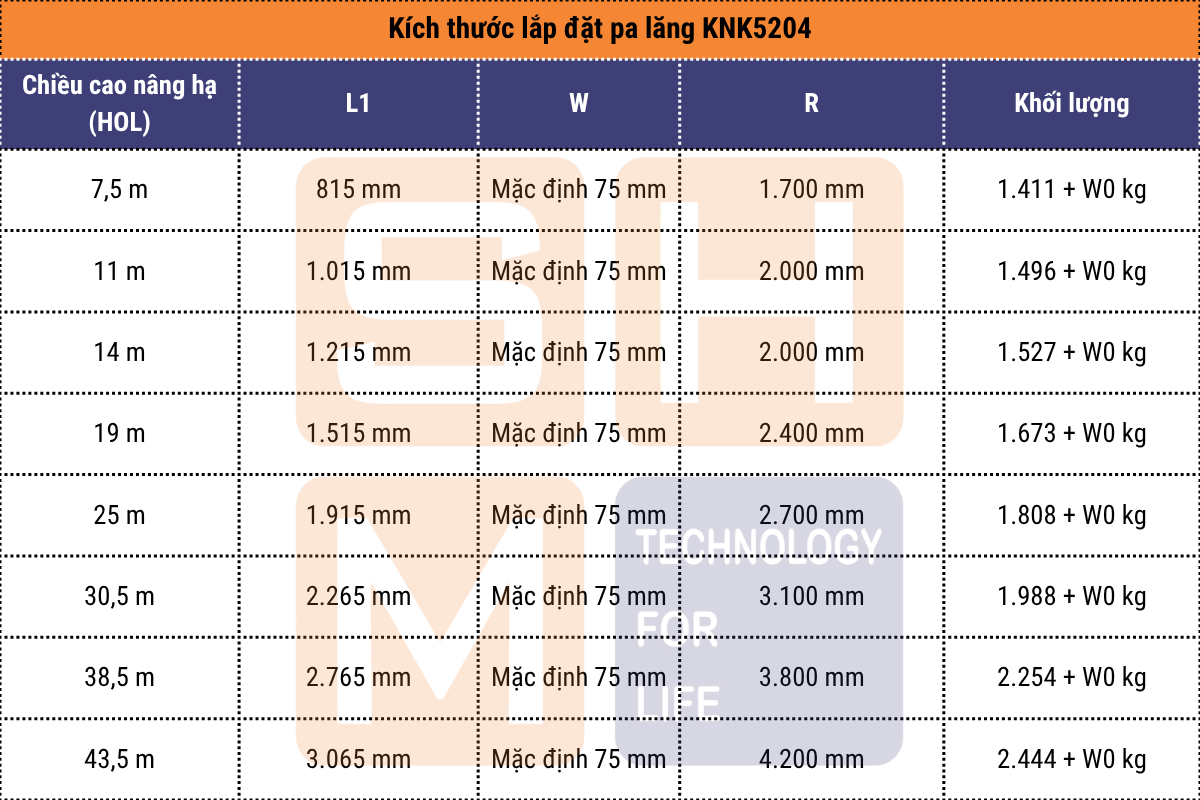

3.1. Bảng kích thước lắp đặt pa lăng dầm đôi KNK5204

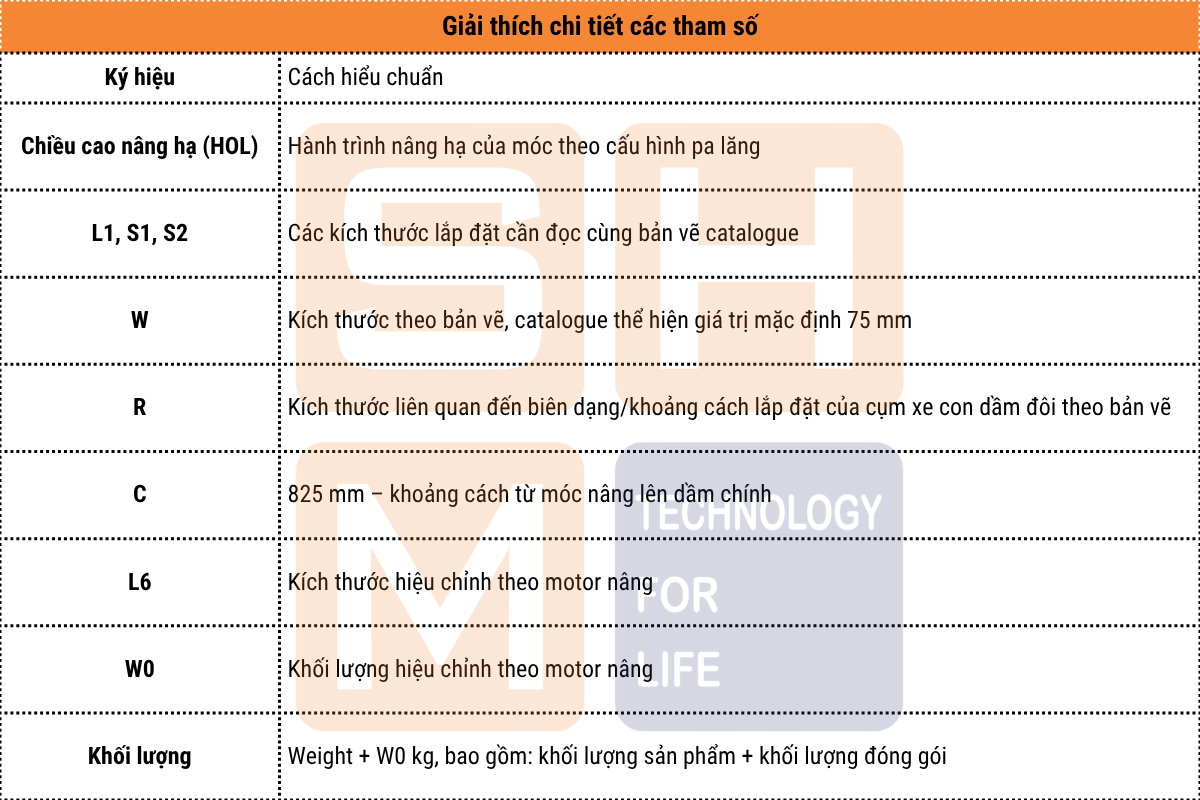

Trong đó:

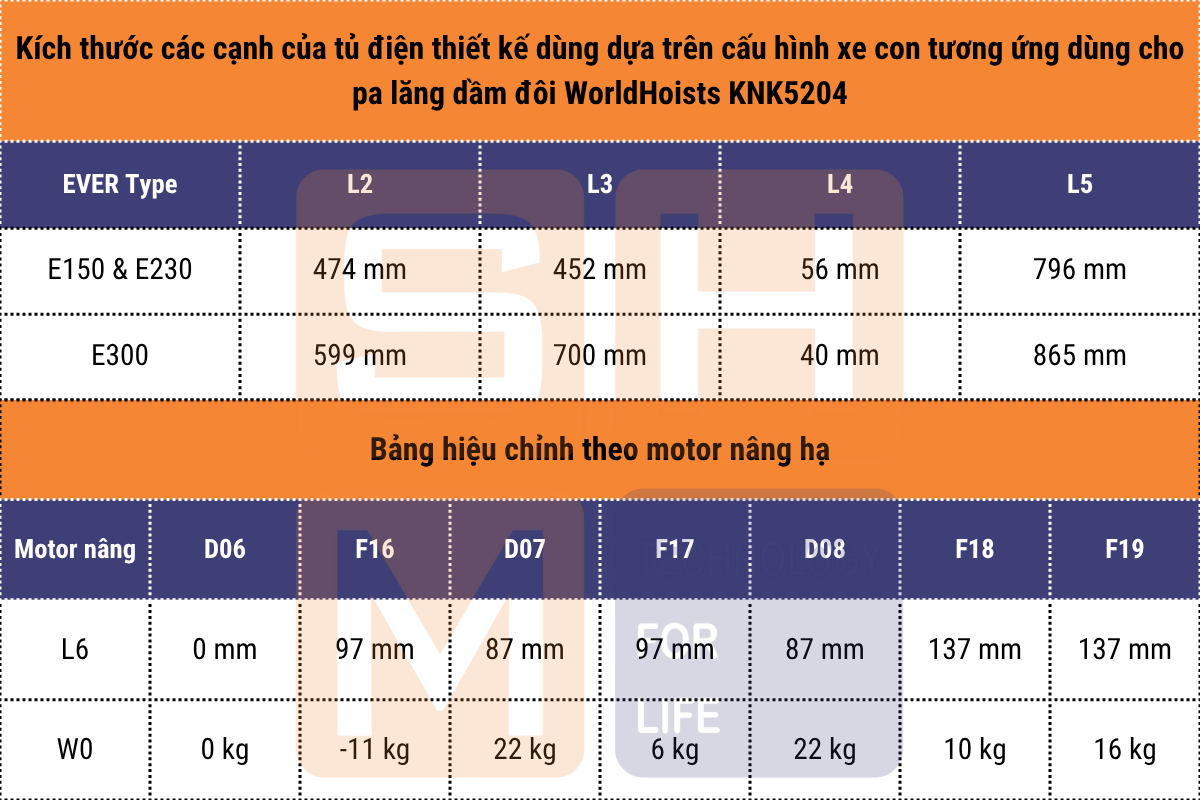

3.2. Kích thước bổ sung theo kích thước hộp kỹ thuật và bảng hiệu chỉnh kích thước theo motor nâng hạ pa lăng dầm đôi WorldHoists KNK5204
Đối với dòng pa lăng dầm đôi KNK 5100 Series (bao gồm các cấu hình KNK 5102, KNK 5104, KNK 5106, KNK 5108) hay các dòng KNK5200 Series (bao gồm KNK 5202, KNK5204, KNK 5206) có một điểm chung là trên thiết kế của pa lăng sẽ có thể gắn kèm theo cụm tủ điện (tủ biến tần, tủ điện trở xả,...). Điều này có thể khiến kích thước tổng thể của pa lăng tăng lên đáng kể, chính vì vậy chủ đầu tư và đơn vị thi công cần khảo sát kỹ không gian nơi lắp đặt pa lăng dự kiến, tránh rủi ro an toàn trong quá trình mua sắm, lắp đặt, vân hành pa lăng.

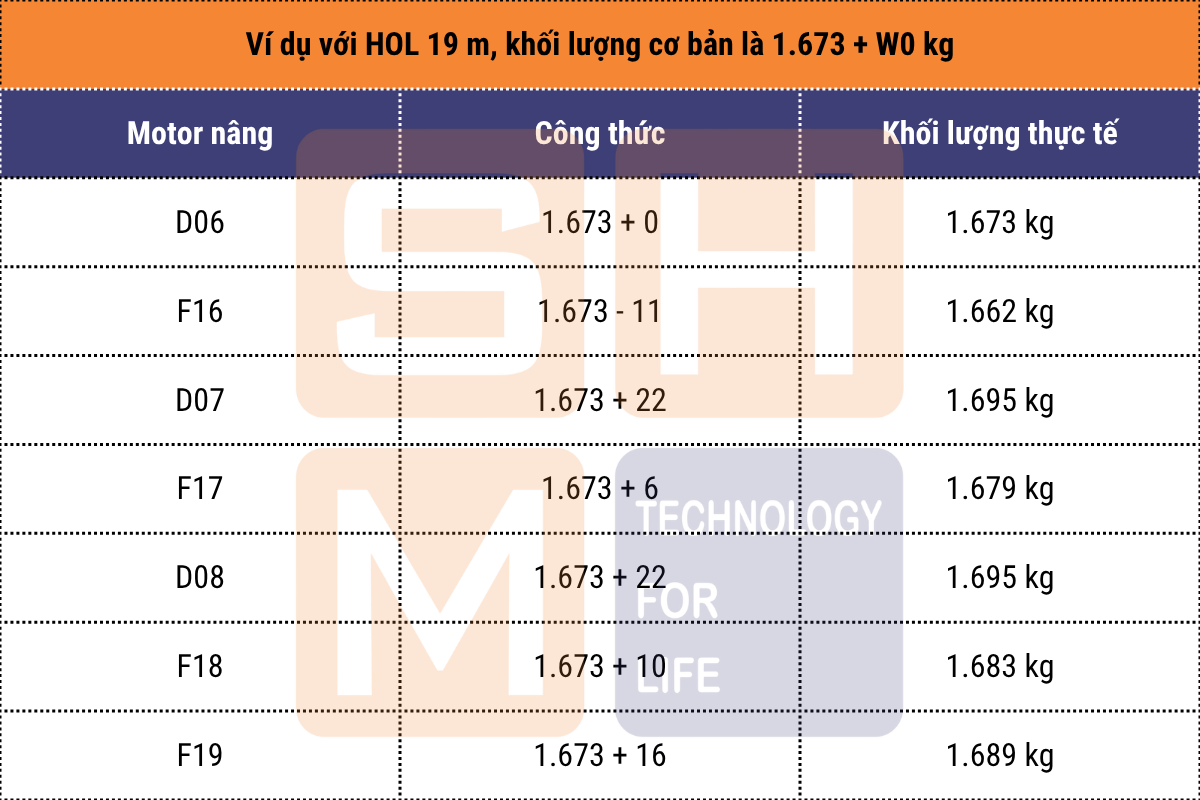

Để dễ hình dung, SHM xin lấy ví dụ cụ thể như sau:
Chú ý:
Bảng này cần được dùng khi đối chiếu cấu hình moto xe con đi ngang tương ứng với từng nhóm tốc độ nâng hạ. Khi triển khai bản vẽ kỹ thuật, không nên chỉ đọc riêng bảng HOL mà cần kết hợp thêm bảng EVER Type để kiểm tra đủ không gian lắp đặt pa lăng trên môi trường thực địa.

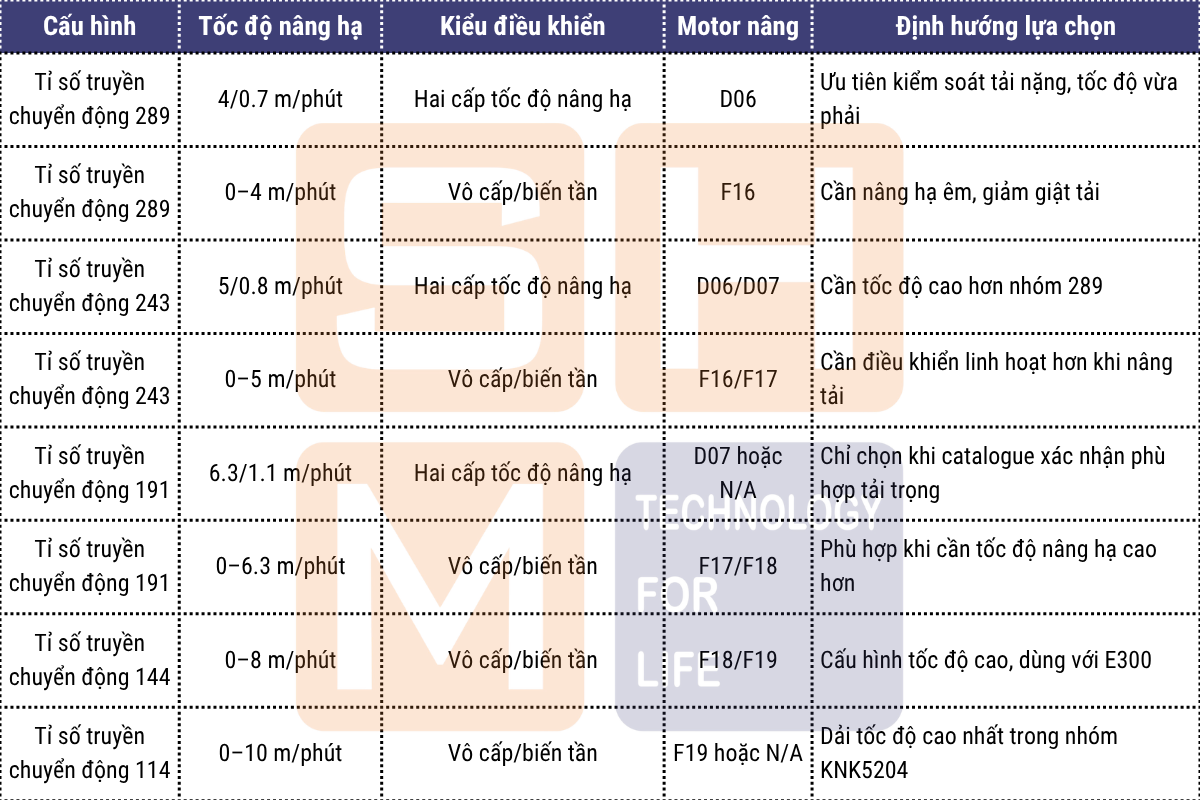

4. Cấu hình tải trọng, chế độ làm việc và cấu hình tốc độ nâng hạ của pa lăng dầm đôi WorldHoists KNK5204
Theo catalogue, pa lăng dầm đôi WorldHoists KNK5204 có các cấu hình nâng hạ theo tỉ số truyền chuyển động 289, 243, 191, 144, 114. Cấu hình này phù hợp khi cần ưu tiên khả năng kiểm soát tải nặng ở tốc độ thấp, đặc biệt với các thao tác nâng cần độ an toàn và độ chính xác cao.
Chú ý: Với KNK5204, cần đặc biệt chú ý mối quan hệ giữa các thông số tải trọng làm việc, chiều cao nâng hạ (HOL) và tốc độ nâng hạ.
Chú ý: Với KNK5204, cần đặc biệt chú ý mối quan hệ giữa tải trọng làm việc, chiều cao nâng hạ (HOL) và tốc độ nâng hạ. Dải HOL lên tới 87 m khiến việc chọn motor, tốc độ, hành trình cáp và cấu hình di chuyển xe con cần được kiểm tra kỹ hơn so với các model có chiều cao nâng hạ ngắn.

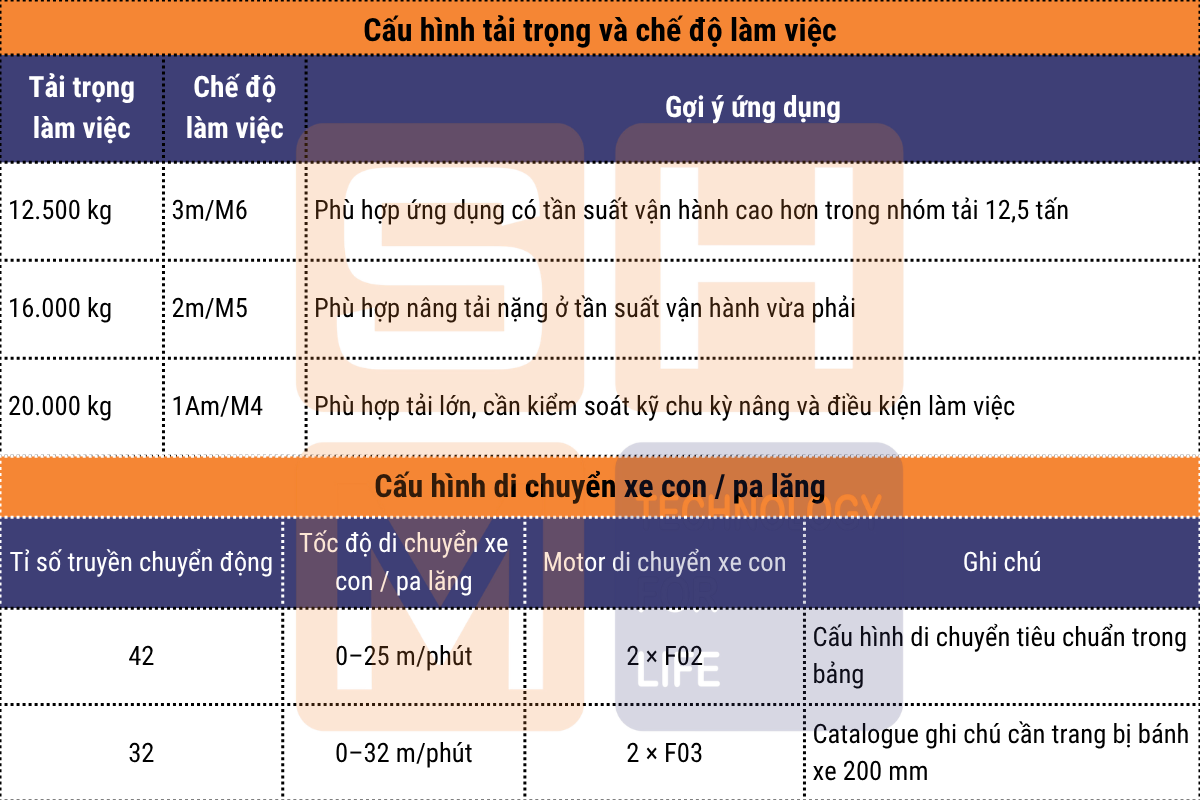

5. Cấu hình tải trọng và chế độ làm việc - xe con trên pa lăng dầm đôi WorldHoists KNK5204
Với pa lăng dầm đôi WorldHoists KNK5204, phần di chuyển xe con / pa lăng có hai cấu hình chính. Tốc độ 0–25 m/phút phù hợp với phần lớn nhu cầu di chuyển tải trong nhà xưởng. Tốc độ 0–32 m/phút phù hợp khi cần rút ngắn thời gian di chuyển xe con, nhưng cần kiểm tra kỹ chiều dài đường chạy, ray, bánh xe, phanh, giới hạn hành trình và khoảng cách dừng tải.
Chú ý: Khi tham khảo thông tin trong bản vẽ kỹ thuật từ catalogue của nhà sản xuất WorldHoists về pa lăng dầm đôi KNK5202, không nên chỉ đọc bảng tải trọng và tốc độ. Cần kiểm tra đồng thời HOL, L1, R, W, C, bảng EVER Type, khối lượng sau khi cộng W0, tốc độ nâng hạ và tốc độ di chuyển xe con / pa lăng. Đây là các thông số có ảnh hưởng trực tiếp đến khả năng tích hợp vào cầu trục dầm đôi thực tế.

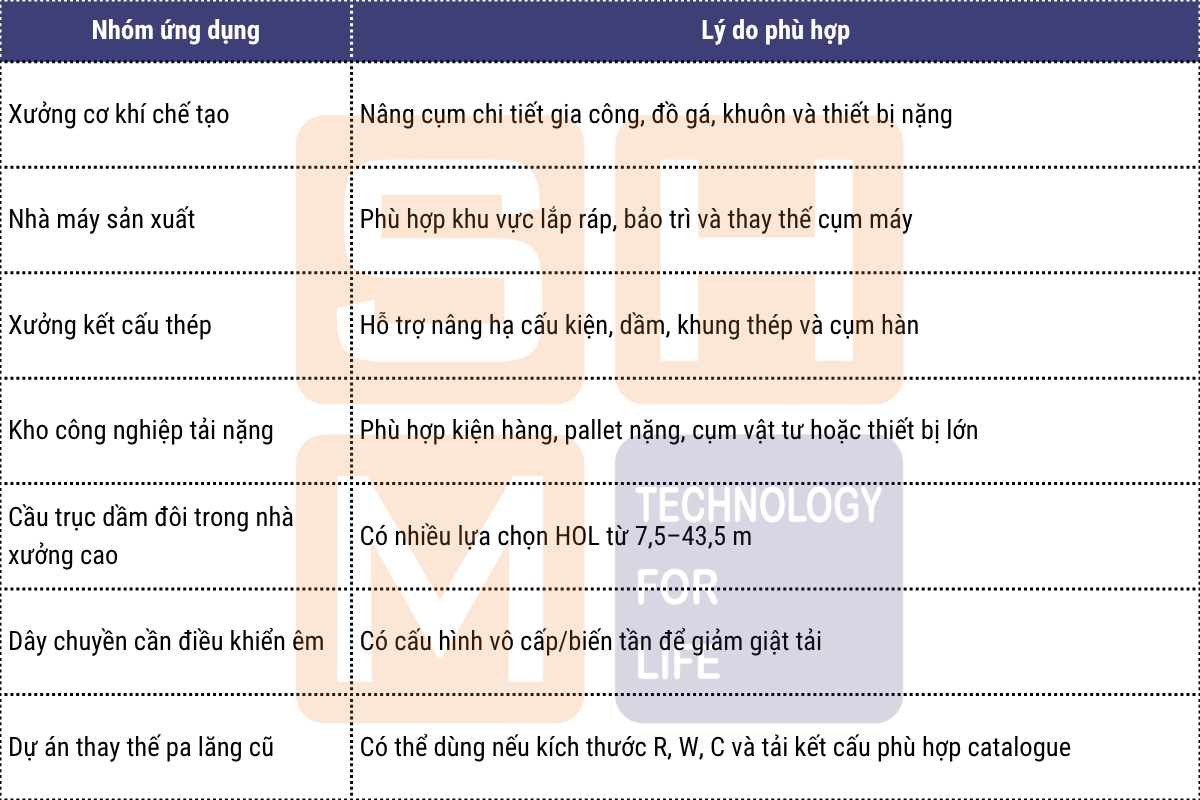

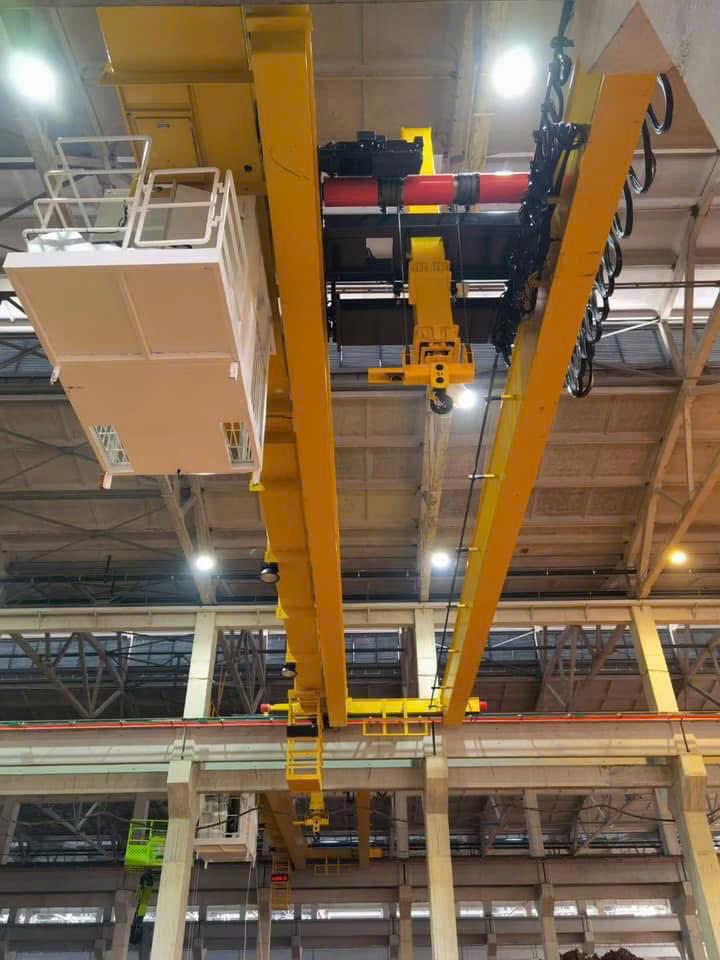

6. Ứng dụng phù hợp tại Việt Nam của pa lăng dầm đôi KNK5204 WorldHoists
WorldHoists KNK5204 phù hợp với các hệ cầu trục dầm đôi tải 6,3–10 tấn trong nhà xưởng có chiều cao lớn hoặc yêu cầu hành trình nâng hạ dài. Đây là lựa chọn đáng cân nhắc khi khách hàng cần một bộ pa lăng dầm đôi có tốc độ nâng tương đối tốt, nhiều lựa chọn điều khiển và dải HOL rộng.
.png)
Chú ý: Với những yêu cầu sử dụng trong những môi trường đặc biệt như phòng sạch (cleanroom), ngoài trời, nhiệt độ cao, độ ẩm lớn, bụi nặng, hóa chất, phòng nổ hoặc luyện kim, WorldHoists có những dòng pa lăng chuyên dụng riêng. Quý khách hàng quan tâm có thể liên hệ ngay trực tiếp tới SHM thông qua hotline: 0325 878 868 hoặc 0789 376 856 để chúng tôi tư vấn cụ thể và chính xác theo nhu cầu sử dụng.

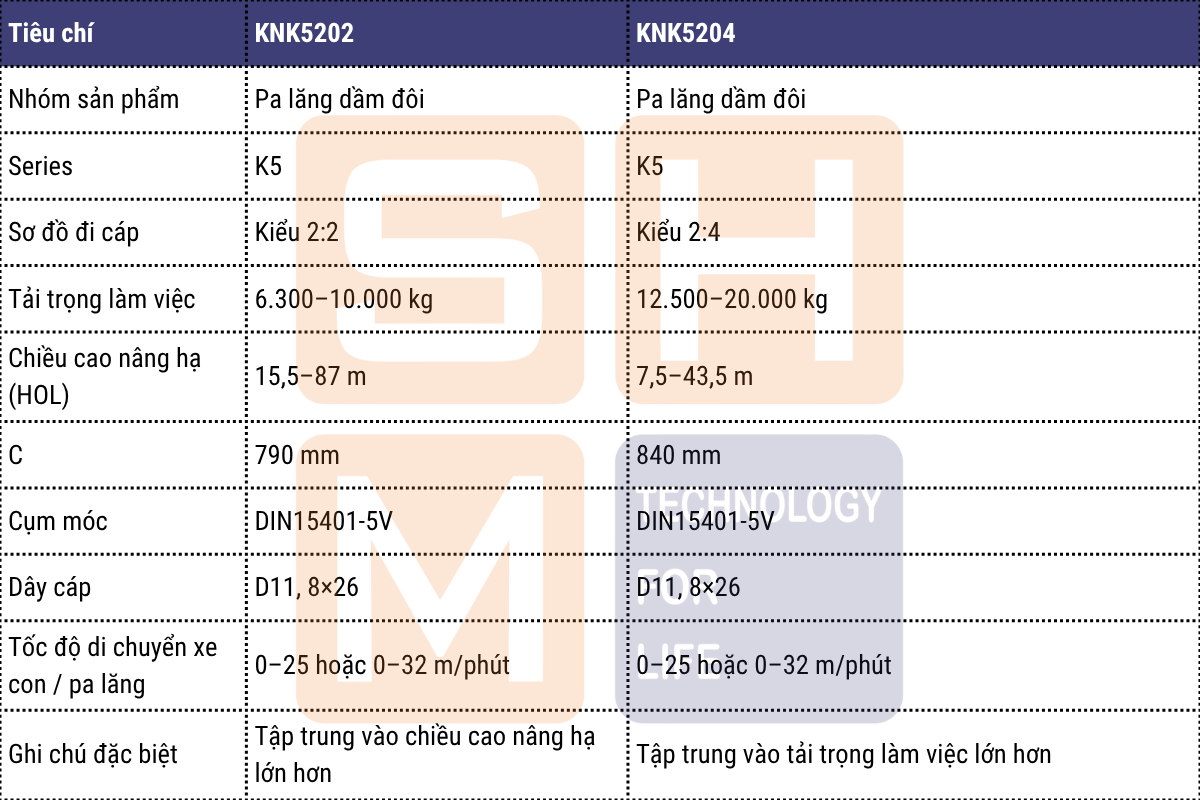

7. So sánh nhanh dòng pa lăng dầm đôi KNK5204 với KNK5202
FAQ
Pa lăng dầm đôi WorldHoists KNK5204 là gì?
WorldHoists KNK5204 là dòng pa lăng cáp điện dầm đôi thuộc series K5, dùng cho cầu trục dầm đôi hoặc cụm xe con chạy trên hai dầm chính.
KNK5204 có tải trọng làm việc bao nhiêu?
Theo catalogue, KNK5204 có các mức tải trọng làm việc 12.500 kg, 16.000 kg và 20.000 kg.
KNK5204 dùng sơ đồ đi cáp kiểu gì?
Model này sử dụng sơ đồ đi cáp kiểu 2:4.
KNK5204 có chiều cao nâng hạ nào?
KNK5204 có các mức chiều cao nâng hạ (HOL) gồm 7,5 m, 11 m, 14 m, 19 m, 25 m, 30,5 m, 38,5 m và 43,5 m.
KNK5204 có tốc độ nâng hạ bao nhiêu?
KNK5204 có các tốc độ nâng hạ 2 cấp gồm 4/0.7, 5/0.8 và 6.3/1.1 m/phút. Các cấu hình vô cấp/biến tần gồm 0–4, 0–5, 0–6.3, 0–8 và 0–10 m/phút.
KNK5204 có tốc độ di chuyển xe con / pa lăng bao nhiêu?
Model này có hai lựa chọn tốc độ di chuyển xe con / pa lăng: 0–25 m/phút với motor 2 × F02 hoặc 0–32 m/phút với motor 2 × F03.
Tốc độ di chuyển 0–32 m/phút có lưu ý gì?
Có. Theo catalogue, tốc độ di chuyển xe con / pa lăng 0–32 m/phút cần trang bị bánh xe 200 mm.
KNK5204 phù hợp với cầu trục dầm đơn không?
Không nên dùng KNK5204 cho cầu trục dầm đơn như cấu hình mặc định. Đây là dòng pa lăng dầm đôi, được thiết kế cho cầu trục dầm đôi hoặc xe con chạy trên hai dầm chính.
