Pa lăng dầm đôi WorldHoists KNK5206

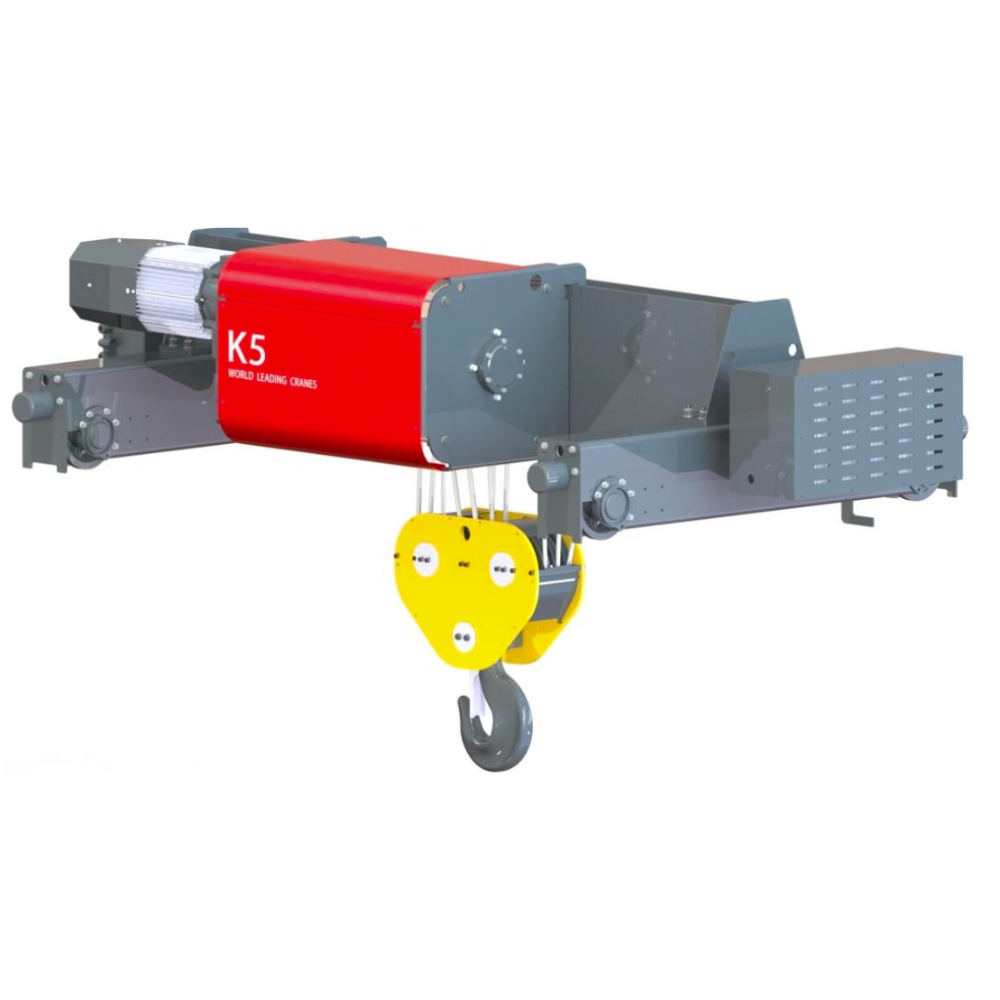

Pa lăng dầm đôi WorldHoists KNK5206 là dòng pa lăng cáp điện dầm đôi (Double Girder Hoist) thuộc series K5, được thiết kế cho các hệ cầu trục dầm đôi tải trọng lớn trong nhà xưởng công nghiệp. Theo catalogue WorldHoists, model KNK5206 sử dụng sơ đồ đi cáp kiểu 2:6, phù hợp với dải tải trọng làm việc 20.000–30.000 kg.

So với các model KNK5202 và KNK5204, dòng KNK5206 được dùng cho nhóm tải cao hơn, đặc biệt trong các ứng dụng cần nâng hạ cụm máy, khuôn lớn, kết cấu thép nặng, thiết bị công nghiệp hoặc vật tư có khối lượng lớn. Dải chiều cao nâng hạ (HOL) của KNK5206 từ 5 m đến 29 m, phù hợp với nhiều cấu hình nhà xưởng, từ khu vực sản xuất có cao độ vừa phải đến các dây chuyền cần không gian nâng lớn hơn.

Với các lựa chọn motor nâng D06, F16, D07, F17, D08, F18, F19, pa lăng dầm đôi WorldHoists KNK5206 có thể cấu hình theo hai cấp tốc độ nâng hạ hoặc vô cấp/biến tần. Điều này giúp kỹ sư thiết kế dễ tối ưu giữa khả năng nâng tải, độ ổn định, tốc độ nâng hạ và yêu cầu kiểm soát tải khi vận hành.

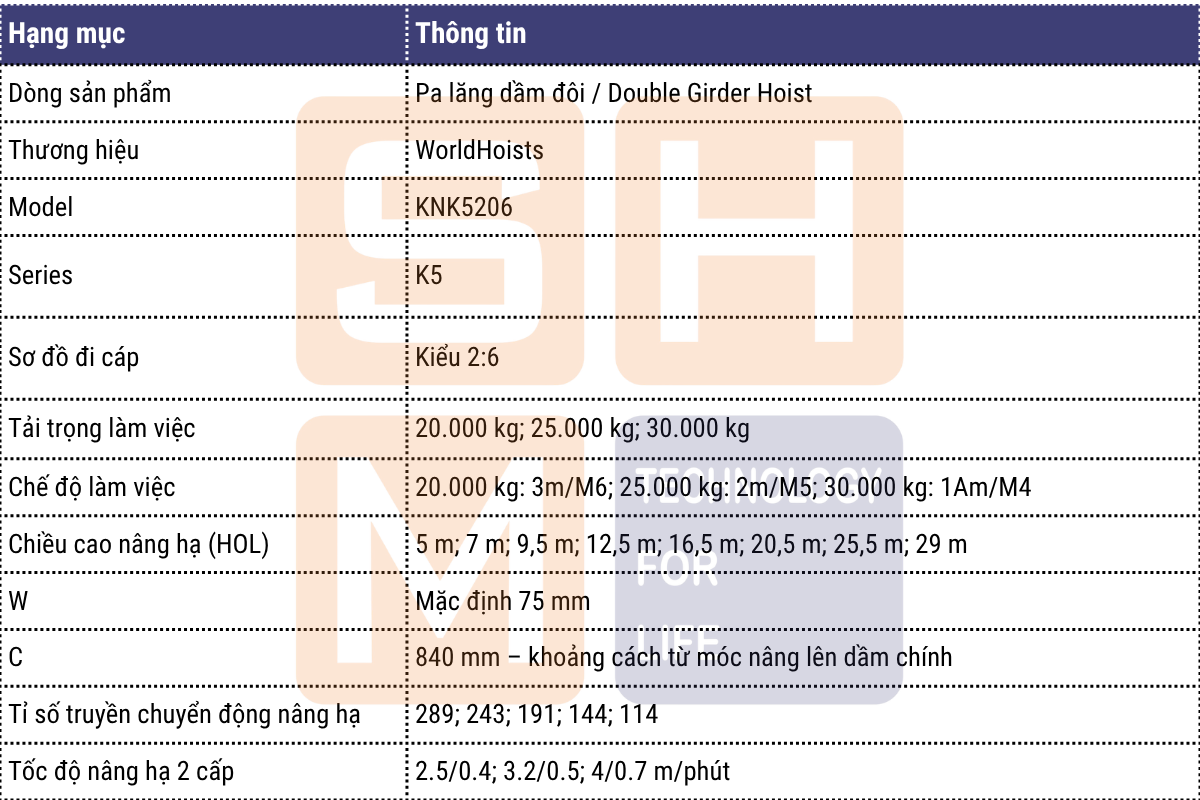

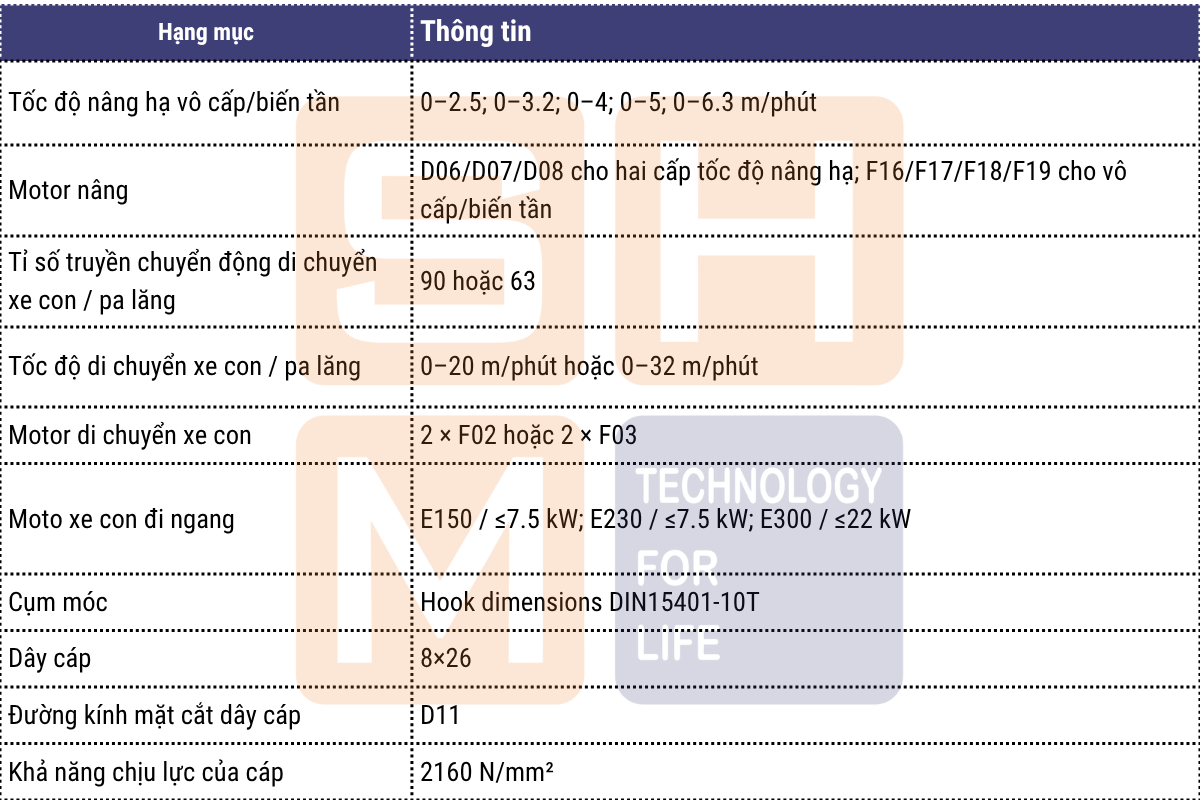

1. Thông số kỹ thuật chính của pa lăng dầm đôi WorldHoists KNK5206

Thông tin pa lăng dầm đôi WorldHoists KNK5206 từ nhà sản xuất - dựa theo catalogue kỹ thuật của WorldHoists:

2. Khi nào nên chọn pa lăng WorldHoists KNK5206?

WorldHoists KNK5206 nên được cân nhắc khi dự án cần pa lăng dầm đôi cho nhóm tải lớn từ 20 đến 30 tấn, đặc biệt trong các trường hợp tải nâng lớn, cần kết cấu xe con chắc chắn, khả năng kiểm soát tải tốt và mức tốc độ nâng hạ phù hợp với vận hành tải nặng.

3. Kích thước lắp đặt KNK5206

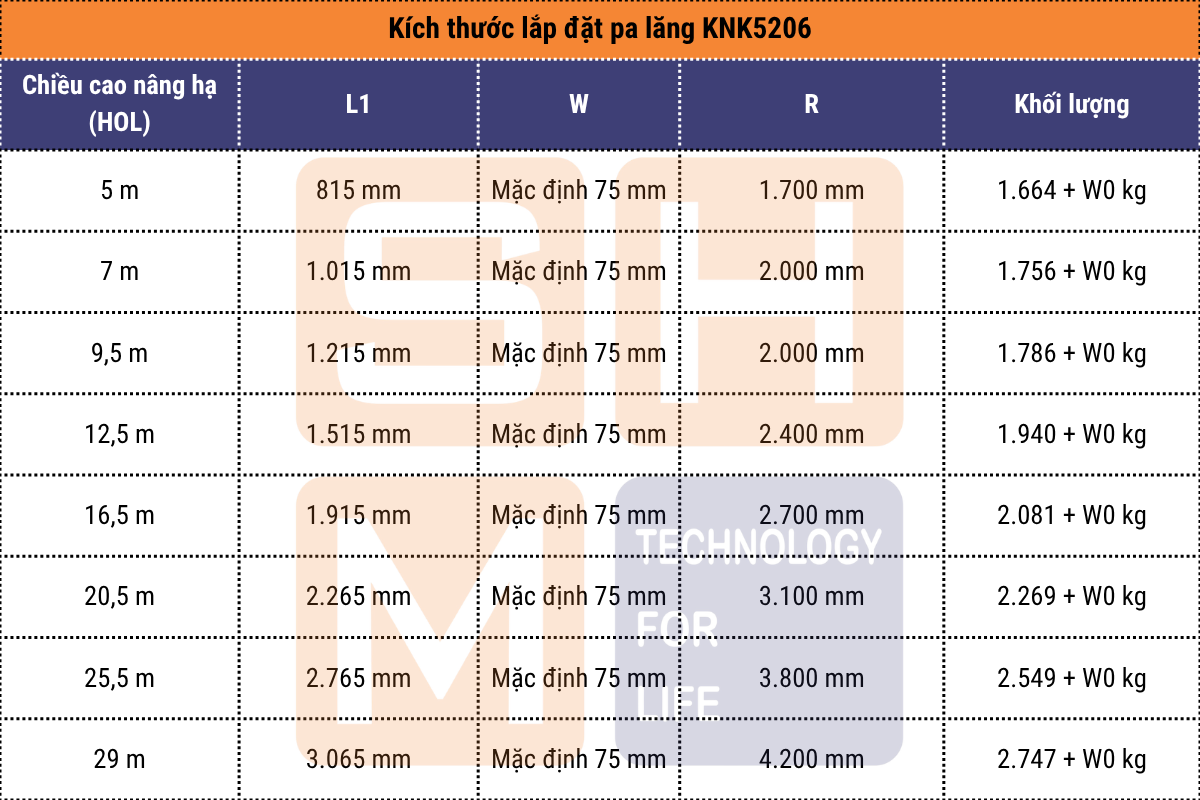

3.1. Bảng kích thước lắp đặt pa lăng dầm đôi KNK5206

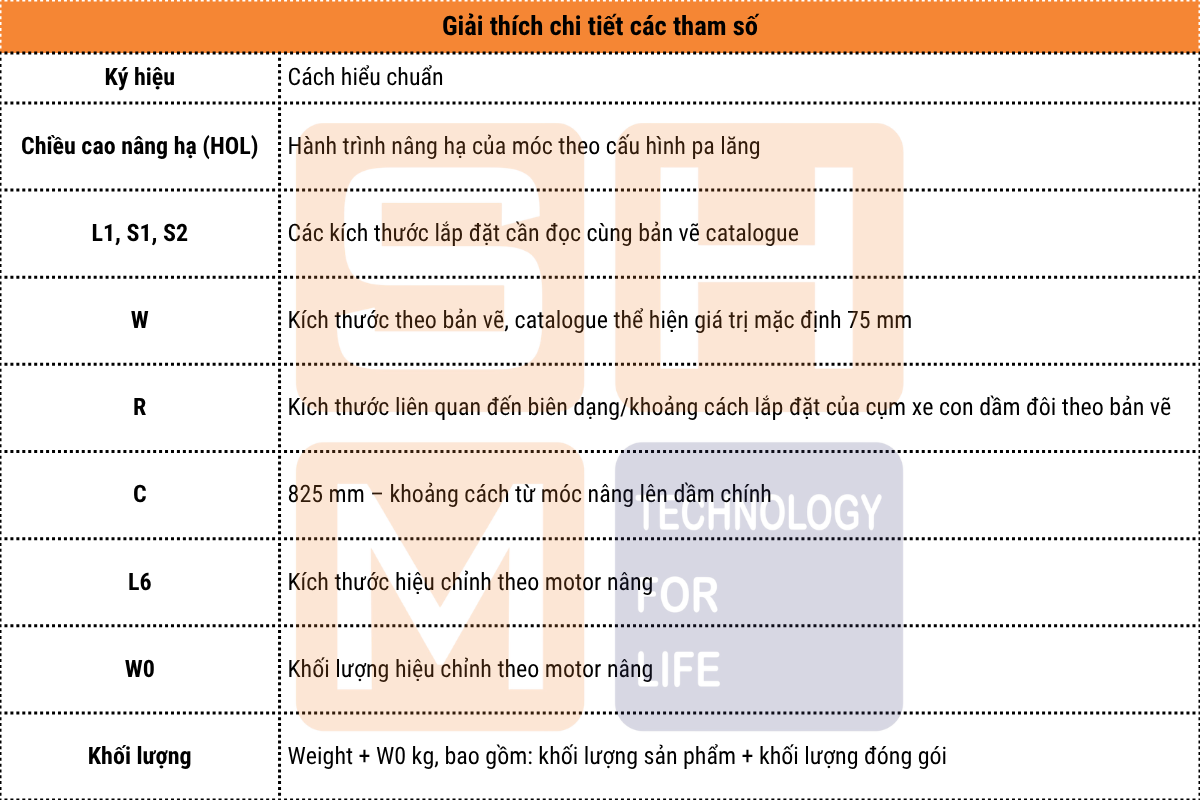

Trong đó:

Đối với dòng pa lăng dầm đôi KNK 5100 Series (bao gồm các cấu hình KNK 5102, KNK 5104, KNK 5106, KNK 5108) hay các dòng KNK5200 Series (bao gồm KNK 5202, KNK5204, KNK 5206) có một điểm chung là trên thiết kế của pa lăng sẽ có thể gắn kèm theo cụm tủ điện (tủ biến tần, tủ điện trở xả,...). Điều này có thể khiến kích thước tổng thể của pa lăng tăng lên đáng kể, chính vì vậy chủ đầu tư và đơn vị thi công cần khảo sát kỹ không gian nơi lắp đặt pa lăng dự kiến, tránh rủi ro an toàn trong quá trình mua sắm, lắp đặt, vân hành pa lăng.

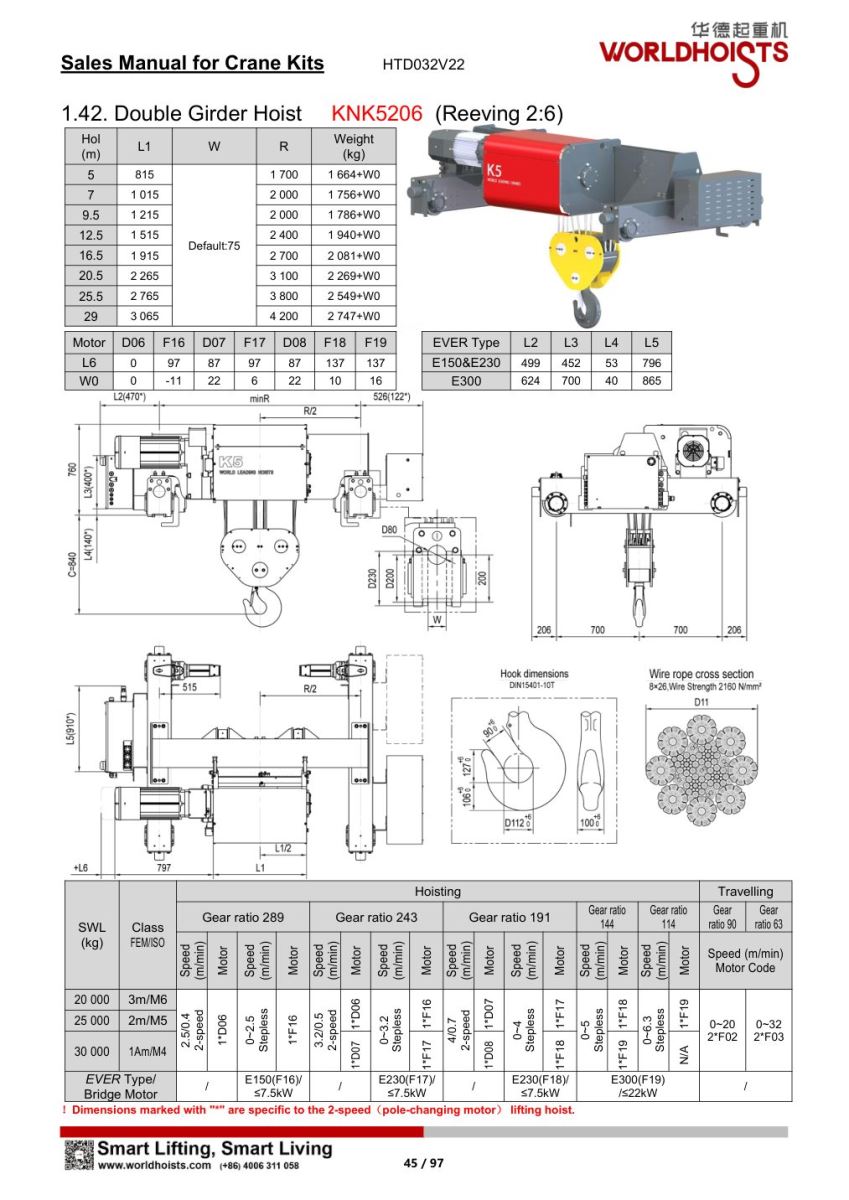

Để dễ hình dung, SHM xin lấy ví dụ cụ thể như sau:

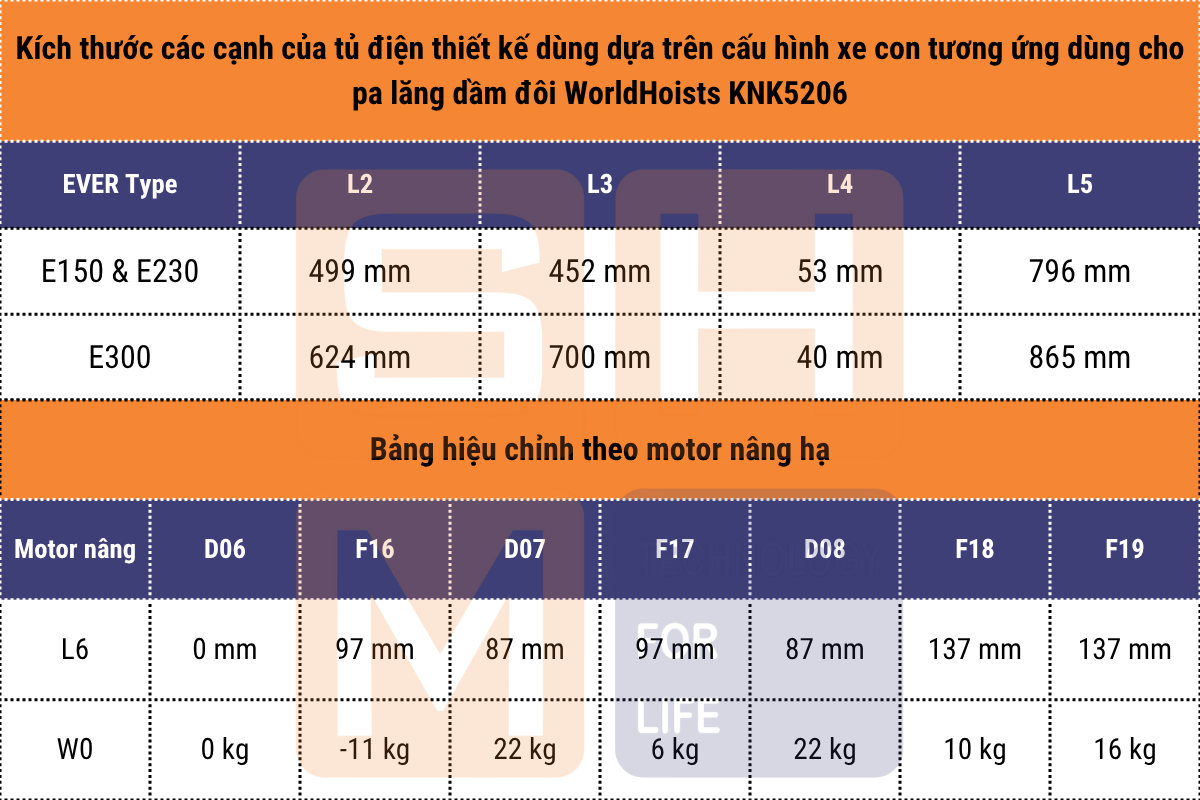

Trong bảng trên, W0 là giá trị hiệu chỉnh khối lượng theo motor nâng. Khi tính tải trọng tác dụng lên dầm chính, dầm biên hoặc kết cấu đỡ, cần lấy khối lượng theo công thức Weight + W0, không nên chỉ dùng giá trị khối lượng cơ bản.

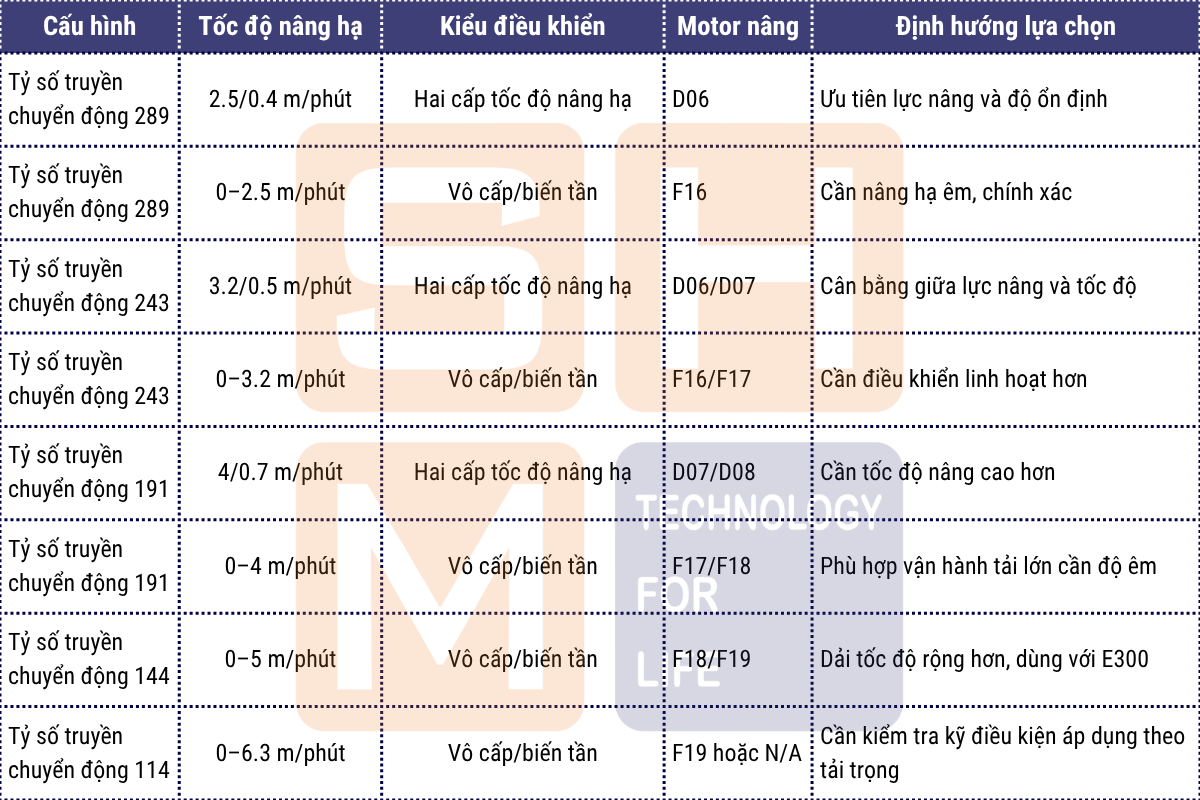

4. Cấu hình tỷ số truyền chuyển động và motor nâng hạ của pa lăng dầm đôi WorldHoists KNK5206

Theo catalogue, pa lăng dầm đôi WorldHoists KNK5206 có các cấu hình nâng hạ theo tỉ số truyền chuyển động 289, 243, 191, 144, 114. Cấu hình này phù hợp khi cần ưu tiên khả năng kiểm soát tải nặng ở tốc độ thấp, đặc biệt với các thao tác nâng cần độ an toàn và độ chính xác cao.



Chú ý:

• Cấu hình tỉ số truyền chuyển động 243 phù hợp khi cần tốc độ nâng nhỉnh hơn nhóm tỉ số truyền chuyển động 289 nhưng vẫn giữ được khả năng kiểm soát tải trong nhóm 20–30 tấn.
• Cấu hình tỉ số truyền chuyển động 191 phù hợp khi cần tăng tốc độ nâng hạ nhưng vẫn nằm trong vùng kiểm soát ổn định cho tải trọng lớn. Với từng mức SWL cụ thể, cần đối chiếu mã motor theo bảng catalogue.
• Cấu hình tỉ số truyền chuyển động 144 thường được cân nhắc khi cần dải tốc độ vô cấp rộng hơn, đặc biệt trong các ứng dụng nâng hạ yêu cầu chu kỳ làm việc linh hoạt hơn.
• Cấu hình tỉ số truyền chuyển động 114 tốc độ cao hơn trong nhóm KNK5206. Với tải trọng 20–30 tấn, lựa chọn này cần được kiểm tra đồng thời về phanh, độ võng kết cấu, hành trình nâng, chu kỳ vận hành và yêu cầu an toàn tổng thể.

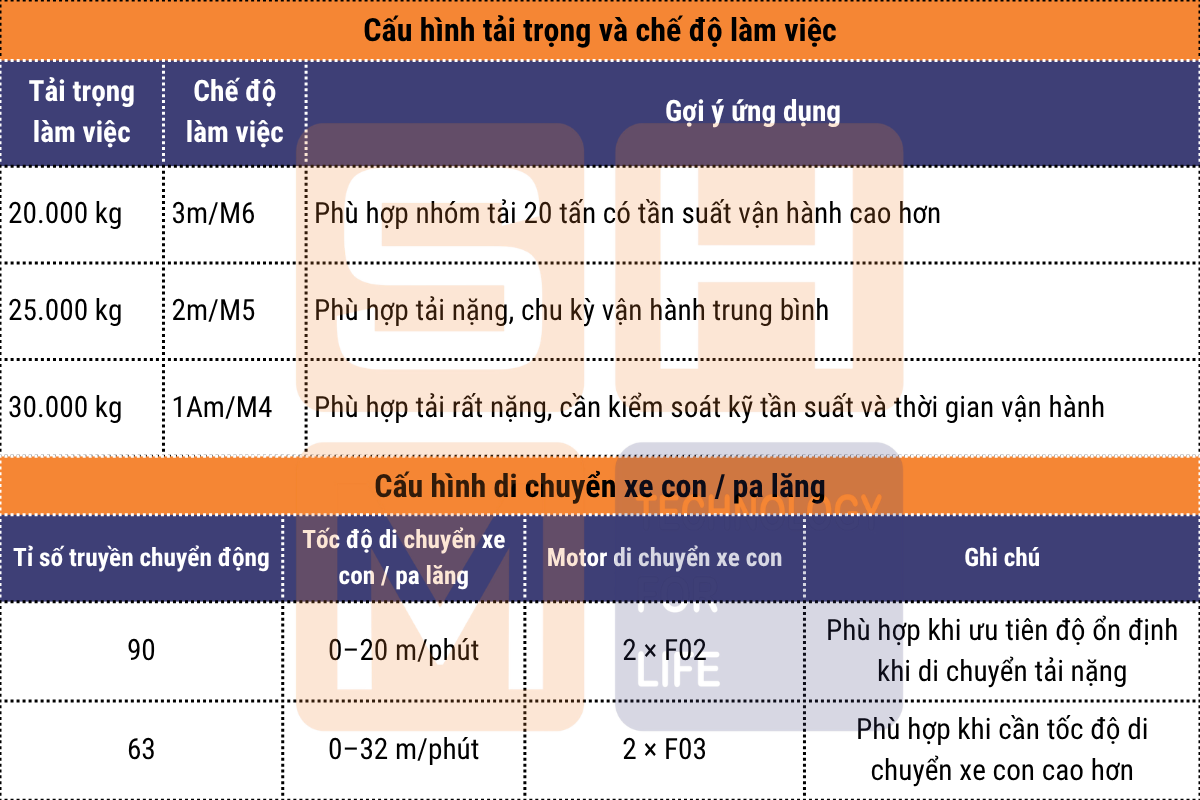

5. Cấu hình tải trọng và chế độ làm việc - xe con trên pa lăng dầm đôi WorldHoists KNK5206

Chú ý: Các kích thước L2, L3, L4, L5 cần được kiểm tra cùng cấu hình EVER Type khi triển khai bản vẽ lắp đặt. Với KNK5206, các cấu hình E150, E230 và E300 có liên quan trực tiếp đến lựa chọn motor, không gian lắp đặt và cách bố trí cụm xe con trên hệ cầu trục dầm đôi.

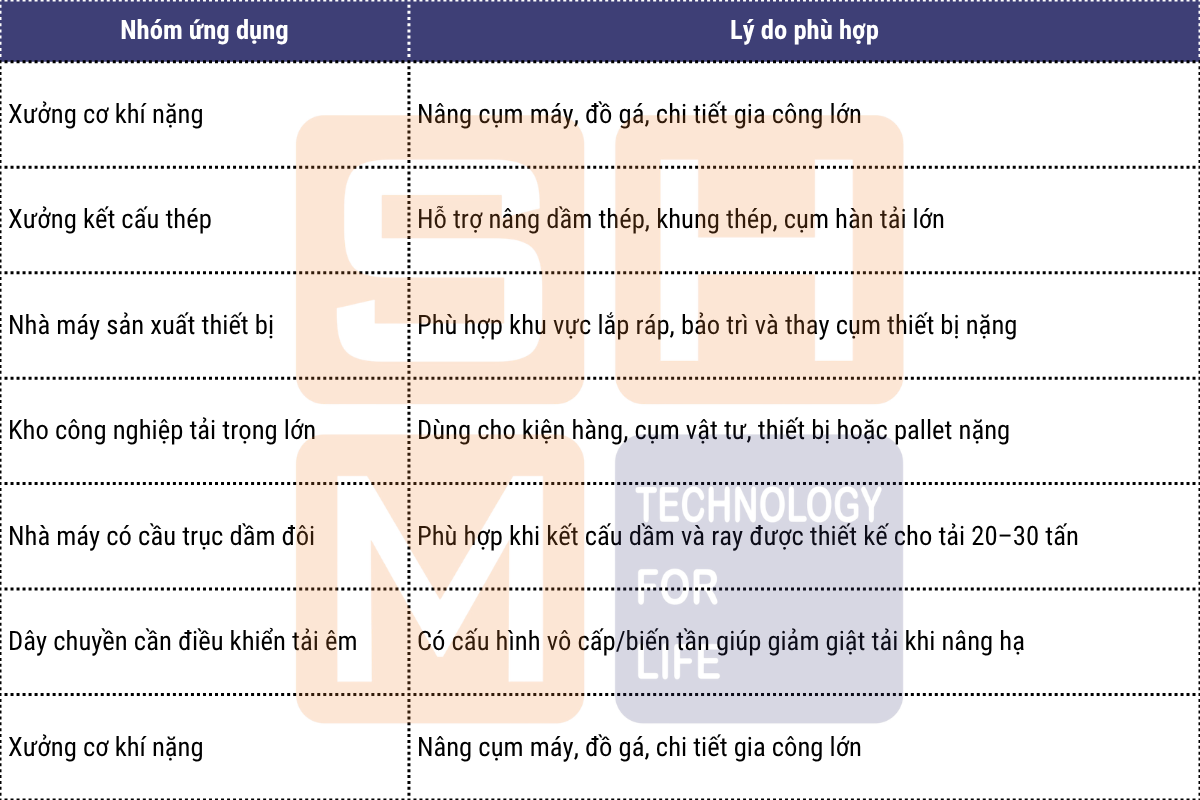

6. Ứng dụng phù hợp tại Việt Nam của pa lăng dầm đôi KNK5206 WorldHoists

Pa lăng dầm đôi WorldHoists KNK5206 phù hợp với các ứng dụng nâng hạ tải lớn trong môi trường công nghiệp. Với dải tải 20–30 tấn, model này thường được cân nhắc cho các khu vực cần nâng khuôn, cụm máy, kết cấu thép, thiết bị cơ khí nặng hoặc vật tư có kích thước lớn.

Chú ý: Với những yêu cầu sử dụng trong những môi trường đặc biệt như phòng sạch (cleanroom), ngoài trời, nhiệt độ cao, độ ẩm lớn, bụi nặng, hóa chất, phòng nổ hoặc luyện kim, WorldHoists có những dòng pa lăng chuyên dụng riêng. Quý khách hàng quan tâm có thể liên hệ ngay trực tiếp tới SHM thông qua hotline: 0325 878 868 hoặc 0789 376 856 để chúng tôi tư vấn cụ thể và chính xác theo nhu cầu sử dụng.

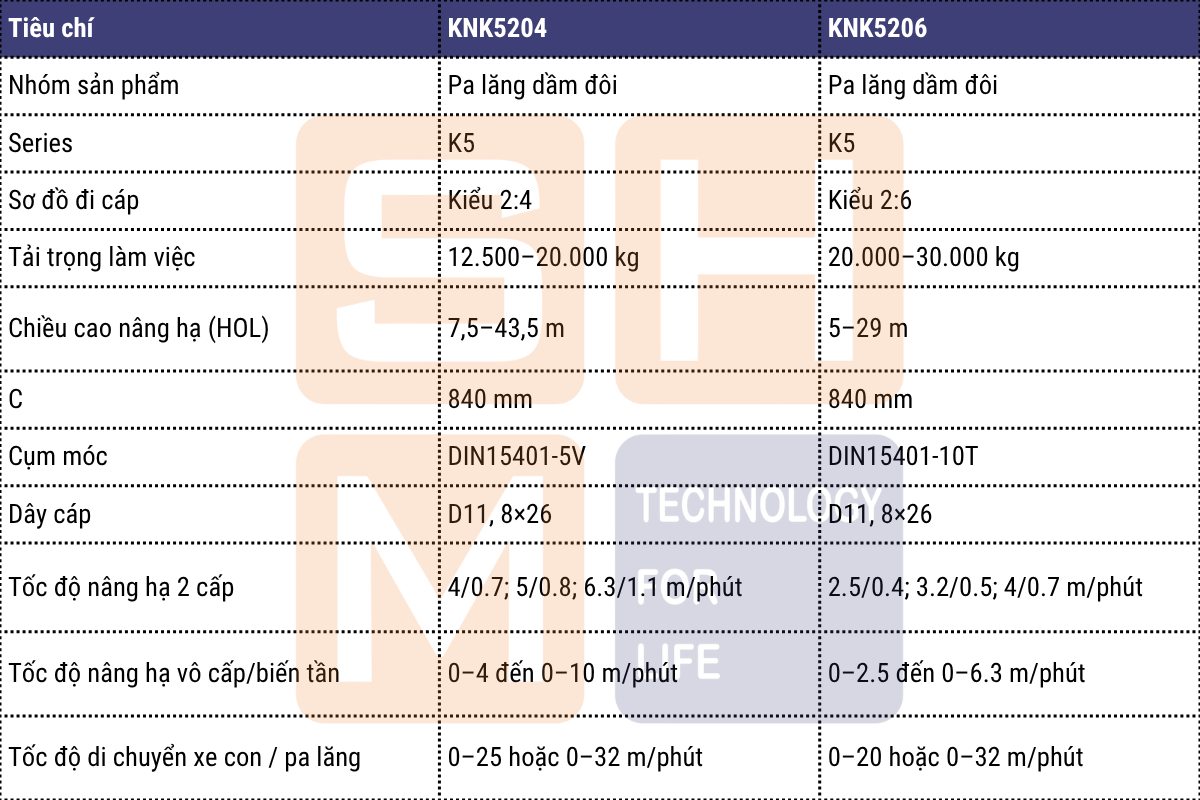

7. So sánh nhanh dòng pa lăng dầm đôi KNK5206 với KNK5204

FAQ

Pa lăng dầm đôi WorldHoists KNK5206 là gì?

WorldHoists KNK5206 là dòng pa lăng cáp điện dầm đôi thuộc series K5, sử dụng cho cầu trục dầm đôi hoặc cụm xe con dầm đôi trong các ứng dụng tải lớn.

KNK5206 có tải trọng làm việc bao nhiêu?

Theo catalogue, KNK5206 có ba mức tải trọng làm việc: 20.000 kg, 25.000 kg và 30.000 kg.

KNK5206 dùng sơ đồ đi cáp kiểu gì?

Model này sử dụng sơ đồ đi cáp kiểu 2:6.

KNK5206 có chiều cao nâng hạ nào?

KNK5206 có các mức chiều cao nâng hạ (HOL) gồm 5 m, 7 m, 9,5 m, 12,5 m, 16,5 m, 20,5 m, 25,5 m và 29 m.

KNK5206 có tốc độ nâng hạ bao nhiêu?

KNK5206 có các tốc độ nâng hạ 2 cấp gồm 2.5/0.4, 3.2/0.5 và 4/0.7 m/phút. Các cấu hình vô cấp/biến tần gồm 0–2.5, 0–3.2, 0–4, 0–5 và 0–6.3 m/phút.

KNK5206 có tốc độ di chuyển xe con / pa lăng bao nhiêu?

Model này có hai lựa chọn tốc độ di chuyển xe con / pa lăng: 0–20 m/phút với motor 2 × F02 hoặc 0–32 m/phút với motor 2 × F03.

KNK5206 có dùng cho cầu trục dầm đơn không?

Không nên dùng KNK5206 cho cầu trục dầm đơn theo cấu hình tiêu chuẩn. Đây là dòng pa lăng dầm đôi, được thiết kế để làm việc trên hệ cầu trục dầm đôi hoặc cụm xe con chạy trên hai dầm chính.
