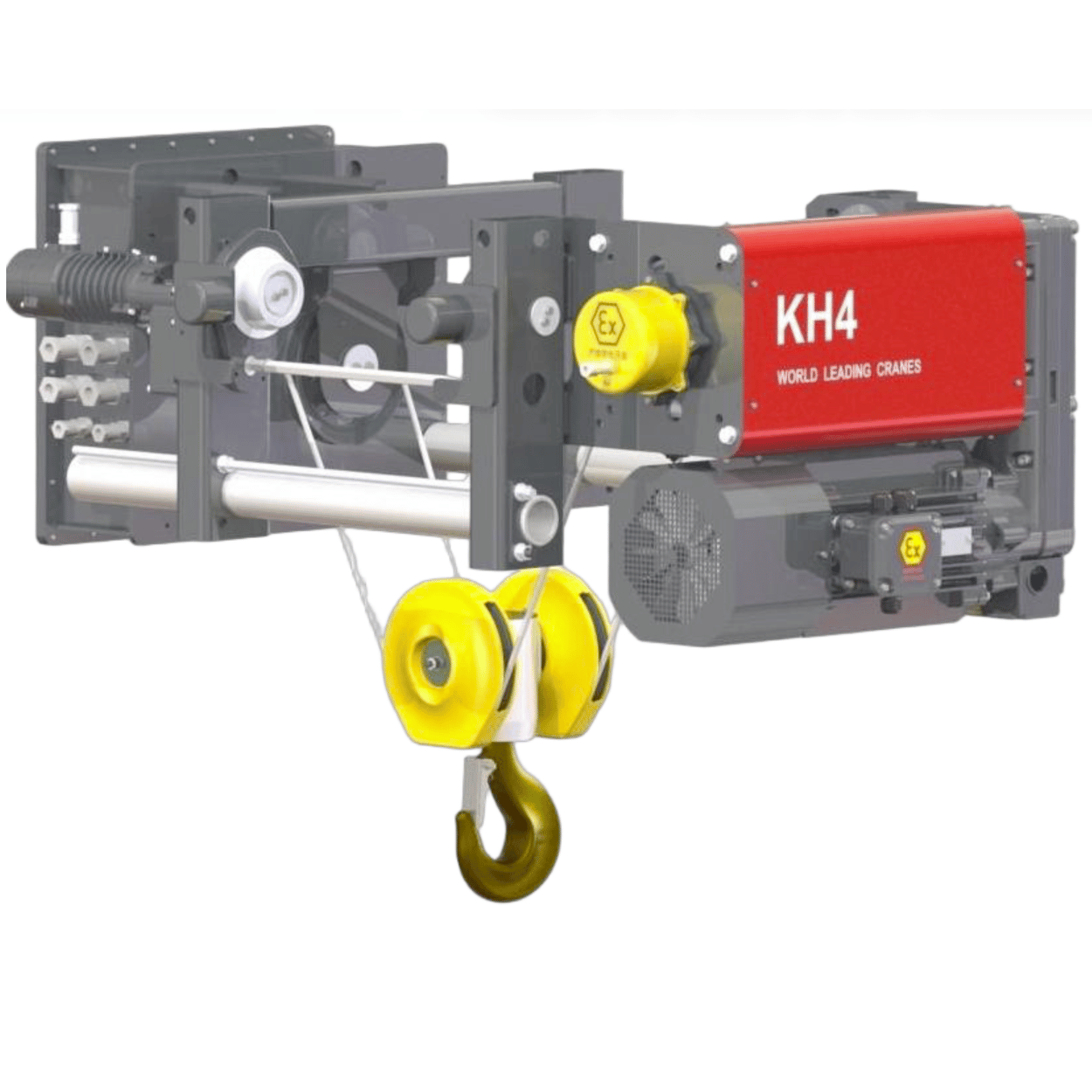

Pa lăng thu móc cao phòng nổ WorldHoists KEH4104

Pa lăng thu móc cao phòng nổ WorldHoists KEH4104 là dòng Low Headroom Ex Hoist thuộc series KH4, được thiết kế cho các hệ cầu trục, monorail hoặc dầm chạy cần tối ưu chiều cao nâng trong môi trường có yêu cầu kiểm soát nguy cơ cháy nổ. Model này sử dụng sơ đồ đi cáp Reeving 1:4, phù hợp cho tải trọng làm việc từ 6.300 kg đến 10.000 kg.

So với cấu hình đi cáp kiểu 1:2, sơ đồ đi cáp kiểu 1:4 giúp tăng khả năng chịu tải và độ ổn định khi nâng hàng nặng, đổi lại tốc độ nâng thường thấp hơn. Vì vậy, KEH4104 phù hợp với các ứng dụng cần độ chắc chắn, an toàn và kiểm soát tải tốt hơn trong khu vực sản xuất công nghiệp có rủi ro cháy nổ.

1. Tổng quan sản phẩm WorldHoists KEH4104

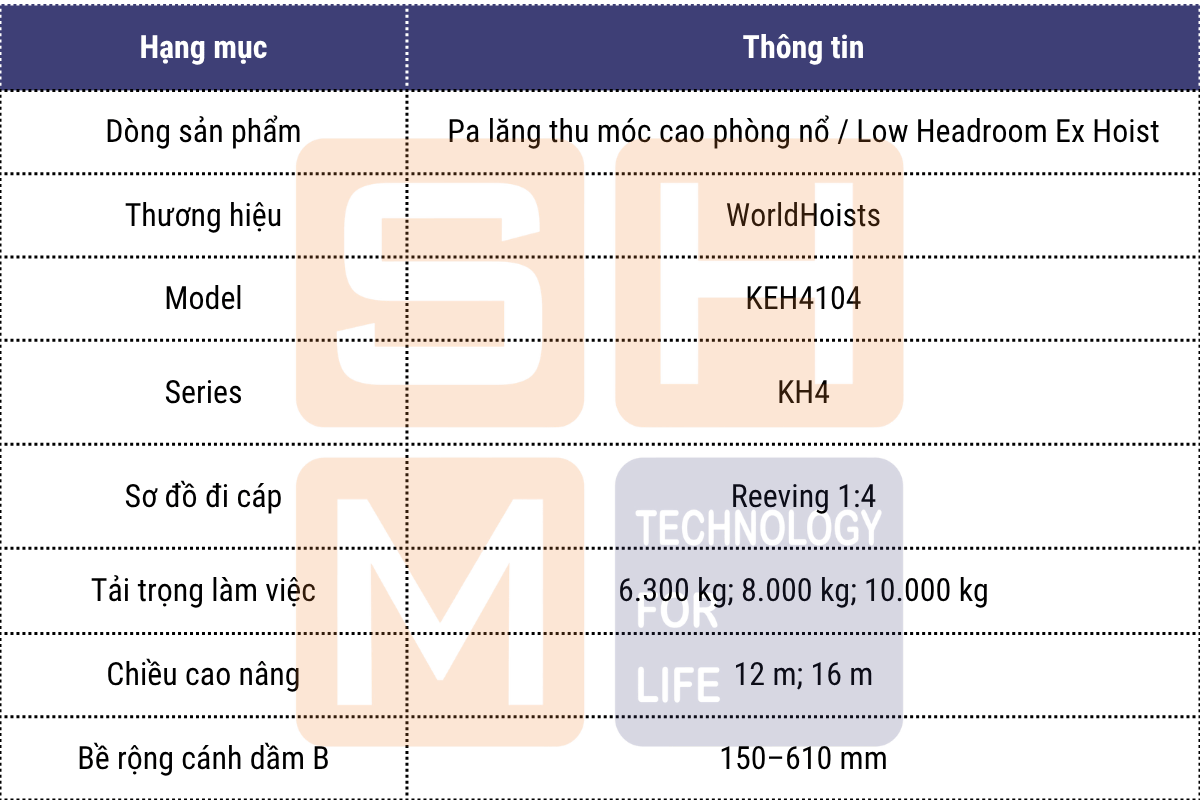

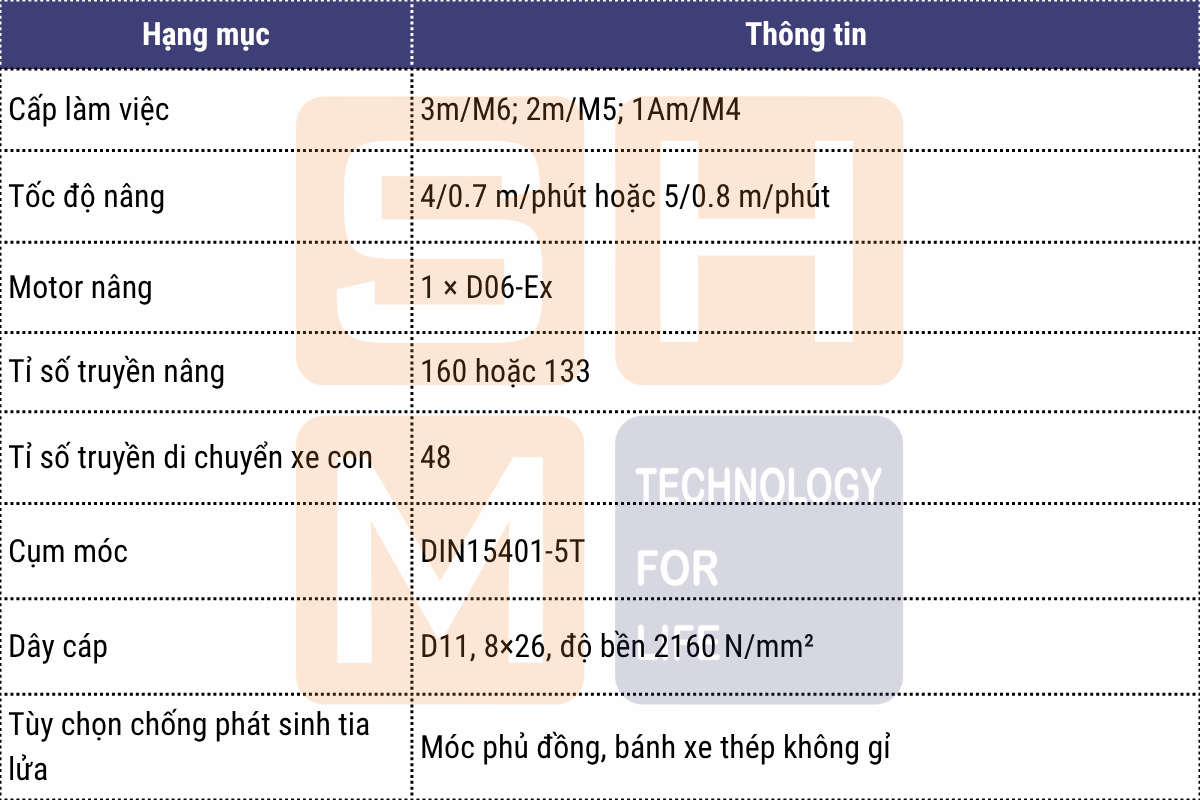

Thông số kỹ thuật và kích thước tổng quan của pa lăng WorldHoists KEH4104 thu móc cao phòng nổ như sau:

2. Đặc điểm nổi bật của pa lăng thu móc cao phòng nổ KEH4104

WorldHoists KEH4104 sử dụng kết cấu thu móc cao nhằm giảm chiều cao chết giữa dầm chạy và vị trí móc nâng. Thiết kế này đặc biệt hữu ích trong các nhà xưởng có chiều cao hạn chế hoặc các hệ cầu trục cần tận dụng tối đa hành trình nâng thực tế.

Điểm quan trọng của model này nằm ở cấu hình phòng nổ Ex. Các cụm motor nâng, motor di chuyển và tùy chọn chi tiết chống phát sinh tia lửa được thiết kế để phù hợp hơn với môi trường có khí, hơi, bụi hoặc hỗn hợp dễ cháy. Trong các khu vực có yêu cầu nghiêm ngặt như IIC, IIIB, IIIC, catalogue khuyến nghị sử dụng thêm cấu hình spark-proof gồm móc phủ đồng và bánh xe thép không gỉ.

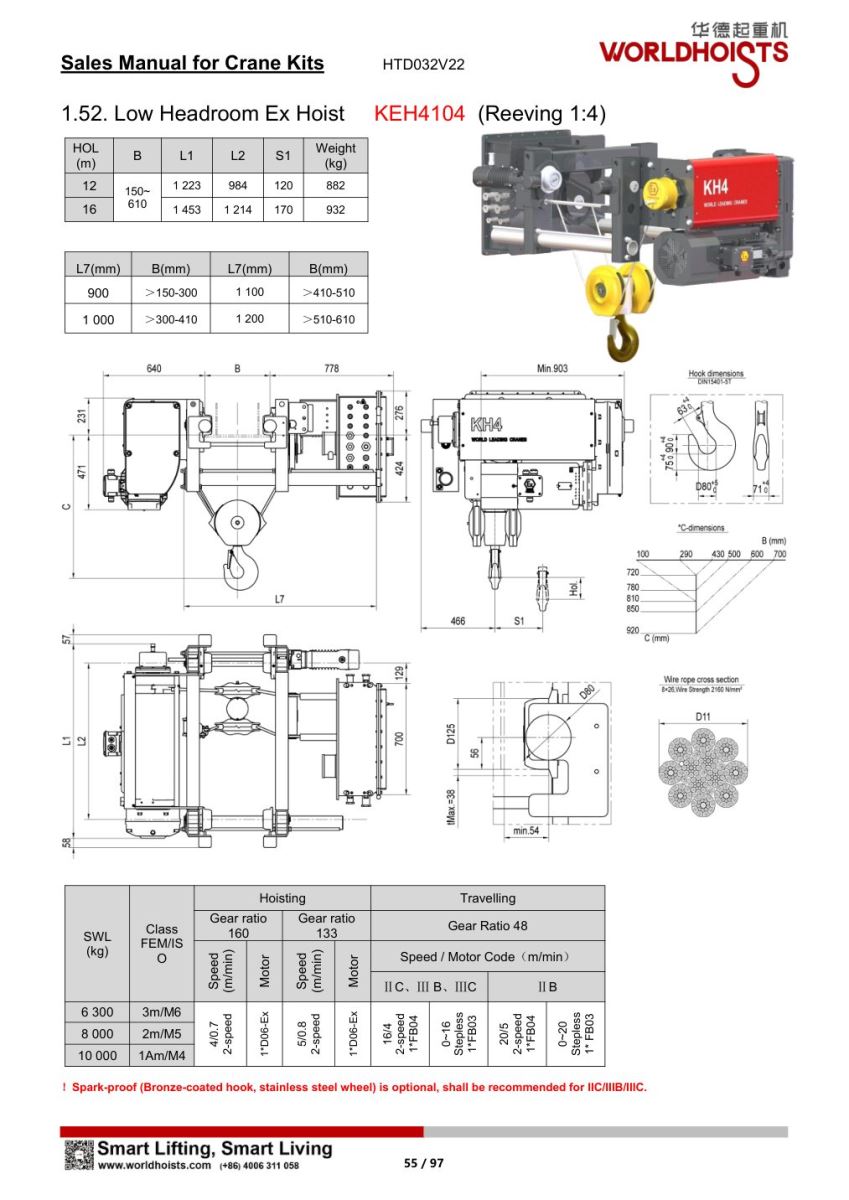

Thông tin chi tiết về kích thước và kỹ thuật của pa lăng phòng nổ thu móc cao WorldHoists KEH4104 từ nhà sản xuất WorldHoists - dựa theo catalogue kỹ thuật:

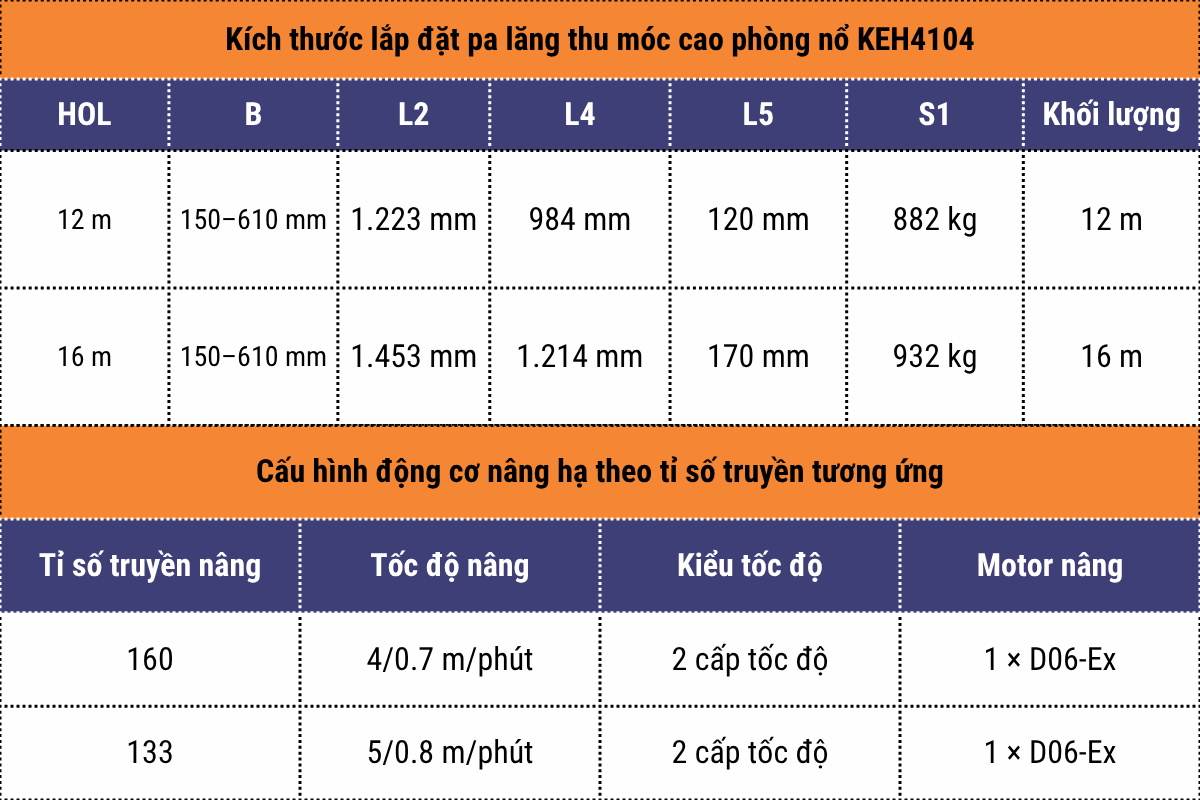

3. Thông số kích thước lắp đặt pa lăng và cấu hình động cơ nâng hạ theo cấp tốc độ

Một số các kích thước chính kèm theo thông tin về cấu hình nâng hạ chi tiết theo cấp tốc độ của hệ đồng cơ trên pa lăng thu móc cao phòng nổ KEH4104, bao gồm:

Khi chiều cao nâng tăng từ 12 m lên 16 m, các kích thước L1, L2, S1 và khối lượng thiết bị đều tăng. Đây là nhóm thông số cần kiểm tra khi bố trí pa lăng trên dầm chạy, đặc biệt trong các hệ cầu trục có giới hạn về khoảng hở hai đầu, vị trí tủ điện hoặc vùng thao tác bảo trì.

KEH4104 sử dụng motor nâng D06-Ex, trong đó ký hiệu Ex thể hiện cấu hình motor phòng nổ. Tốc độ nâng dạng 2 cấp giúp thiết bị có một cấp tốc độ chính để nâng hạ thông thường và một cấp tốc độ chậm để căn chỉnh tải chính xác khi lắp đặt máy móc, đặt tải vào vị trí hoặc thao tác trong khu vực có yêu cầu an toàn cao.

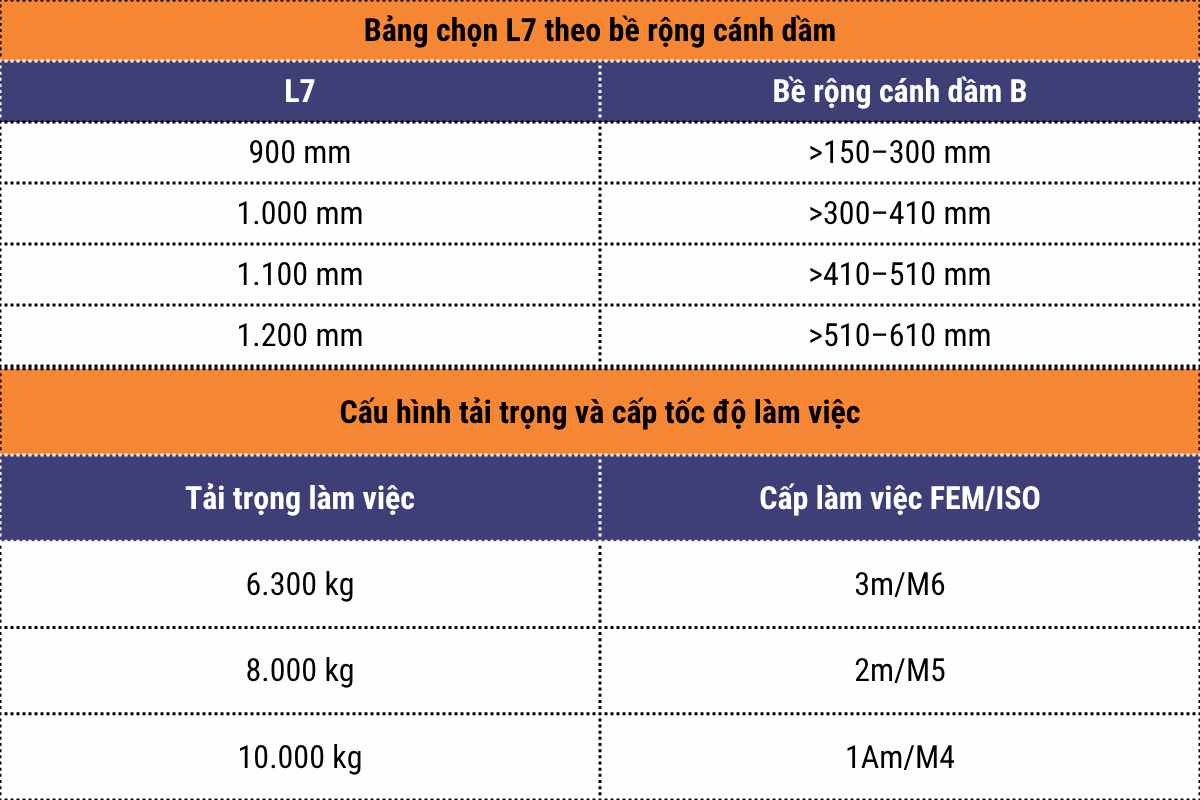

4. Kích thước bề rộng cánh dầm B và cấu hình tải trọng kèm cấp tốc độ làm việc

Dải bề rộng cánh dầm 150–610 mm cho phép KEH4104 thích ứng với nhiều loại dầm I hoặc dầm tổ hợp. Khi chọn thiết bị, cần xác định chính xác bề rộng cánh dầm để chọn đúng kích thước L7, tránh sai lệch khi lắp xe con lên hệ ray/dầm hiện hữu.

Ba mức tải của KEH4104 tương ứng với các cấp làm việc khác nhau. Với tải 6.300 kg, thiết bị đạt cấp 3m/M6, phù hợp cho cường độ làm việc cao hơn. Với tải 8.000 kg, cấp làm việc là 2m/M5. Với tải 10.000 kg, cấp làm việc là 1Am/M4, phù hợp hơn cho các chu kỳ làm việc có tần suất hoặc mức tải trung bình thấp hơn.

Để giúp khách hàng dễ hiểu hơn về các tiêu chí đánh giá môi trường vận hành pa lăng phù hợp, từ đó làm căn cứ lựa chọn các mã xe con phù hợp theo môi trường vận hành. SHM sẽ cung cấp một bảng giải thích chi tiết về các cấp ký hiệu trong bảng cấu hình xe con pa lăng KEH4104 như sau:
