Nếu nguyên nhân gốc rễ là tải nặng nhưng tần suất không quá cao, pa lăng dầm đôi có thể là phương án hợp lý. Nếu nguyên nhân là tải nặng lặp lại liên tục, phát nhiệt lớn, yêu cầu phanh dự phòng và bảo trì nhanh, tời mở thường đáng xem xét hơn.

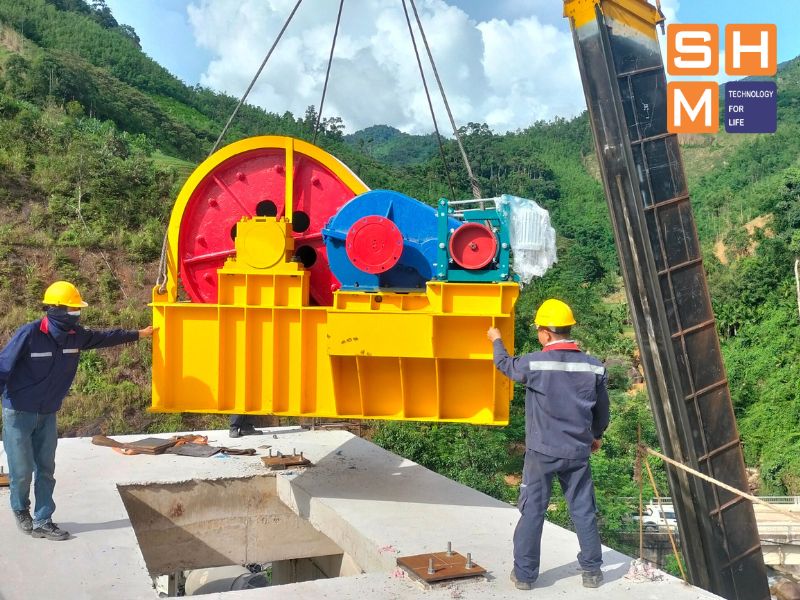

Ảnh minh hoạ
Để hiểu sâu hơn về nhóm tời mở, anh, chị có thể xem bài pa lăng tời mở WorldHoists.
6. Tiêu chuẩn và kiểm định cần đưa vào ngay từ đầu dự án
Với tải cực nặng, tiêu chuẩn không nên để đến cuối dự án mới kiểm tra. Nếu thiết kế ban đầu không tính đúng, việc sửa sau này thường tốn kém hơn nhiều so với khảo sát kỹ ngay từ đầu.
Các nhóm tiêu chuẩn và quy chuẩn cần đưa vào hồ sơ gồm:
-
TCVN 4244:2005: Tiêu chuẩn về thiết bị nâng, thiết kế, chế tạo và kiểm tra kỹ thuật.
-
QCVN 7:2012/BLĐTBXH: Quy chuẩn an toàn lao động đối với thiết bị nâng.
-
QCVN 30:2016/BLĐTBXH: Quy chuẩn an toàn lao động đối với cầu trục, cổng trục.
-
FEM/ISO: Cơ sở phân loại chế độ làm việc theo tần suất và phổ tải.
-
DIN/EN liên quan: Cơ sở tham khảo cho móc, cáp, phanh, kết cấu và cơ cấu nâng tùy cấu hình thiết bị.
Trong kiểm định, thiết bị thường cần trải qua thử tĩnh và thử động theo quy trình phù hợp. Với cầu trục/cổng trục tải lớn, các bước này không chỉ kiểm tra pa lăng mà còn kiểm tra dầm, ray, phanh, hành trình, công tắc giới hạn và độ ổn định toàn hệ. Bạn có thể đọc thêm bài quy trình thử tải cầu trục để nắm rõ hơn.
7. Các công nghệ hỗ trợ giảm rủi ro khi nâng tải cực nặng
Một giải pháp pa lăng cho tải trọng cực nặng tốt không chỉ nằm ở tải trọng danh nghĩa. Các công nghệ điều khiển và bảo vệ mới là phần giúp hệ thống vận hành ổn định hơn trong thực tế.
-
Biến tần (VFD): Giúp khởi động và dừng êm hơn, giảm giật tải khi nâng, hạ và di chuyển.
-
Chống lắc tải (anti-sway): Hỗ trợ kiểm soát dao động khi hàng nặng di chuyển trên cao.
-
Thiết bị giới hạn tải trọng: Cảnh báo và ngắt lệnh nâng khi tải vượt ngưỡng cài đặt.
-
Công tắc hành trình: Giới hạn vị trí móc nâng, xe con và cầu trục để giảm rủi ro va chạm.
-
Phanh chính và phanh dự phòng: Cần tính theo tải trọng, tốc độ, duty và mức độ rủi ro của ứng dụng.
-
Giám sát vận hành: Theo dõi nhiệt độ, số chu kỳ, tình trạng phanh, cáp và lịch bảo trì.
Với các cấu kiện dài như thân tàu, dầm bê tông dự ứng lực hoặc cấu kiện điện gió, giải pháp pa lăng tải siêu trường có thể cần hai móc hoặc hai pa lăng đồng bộ để giữ tải cân bằng hơn. Khi đó, hệ điều khiển phải đồng bộ tốc độ nâng hạ và di chuyển xe con, tránh tình trạng một móc đi nhanh hơn móc còn lại.
8. Khung tư vấn 3 bước của SHM
SHM thường tiếp cận bài toán yêu cầu nâng hạ tải trọng siêu trường siêu trọng nặng theo khung 3 bước để tránh chọn thiết bị theo cảm tính.
8.1. Bước 1: Xác định vấn đề
Ở bước đầu, bạn nên cung cấp cho đội kỹ thuật các dữ liệu sau:
-
Tải nâng: Tải thường xuyên, tải lớn nhất và kích thước vật nâng.
-
Tần suất: Số lần nâng mỗi giờ, số giờ vận hành mỗi ngày và số ca làm việc.
-
Không gian: Khẩu độ, chiều cao nâng hạ (HOL), chiều cao nhà xưởng, vị trí cột và đường ray.
-
Môi trường: Trong nhà, ngoài trời, bụi, nhiệt, hóa chất, hơi ẩm hoặc yêu cầu phòng nổ.
-
Mục tiêu: Nâng sản xuất liên tục, nâng bảo trì, nâng lắp ráp, nâng cấu kiện dài hoặc nâng tải lệch tâm.

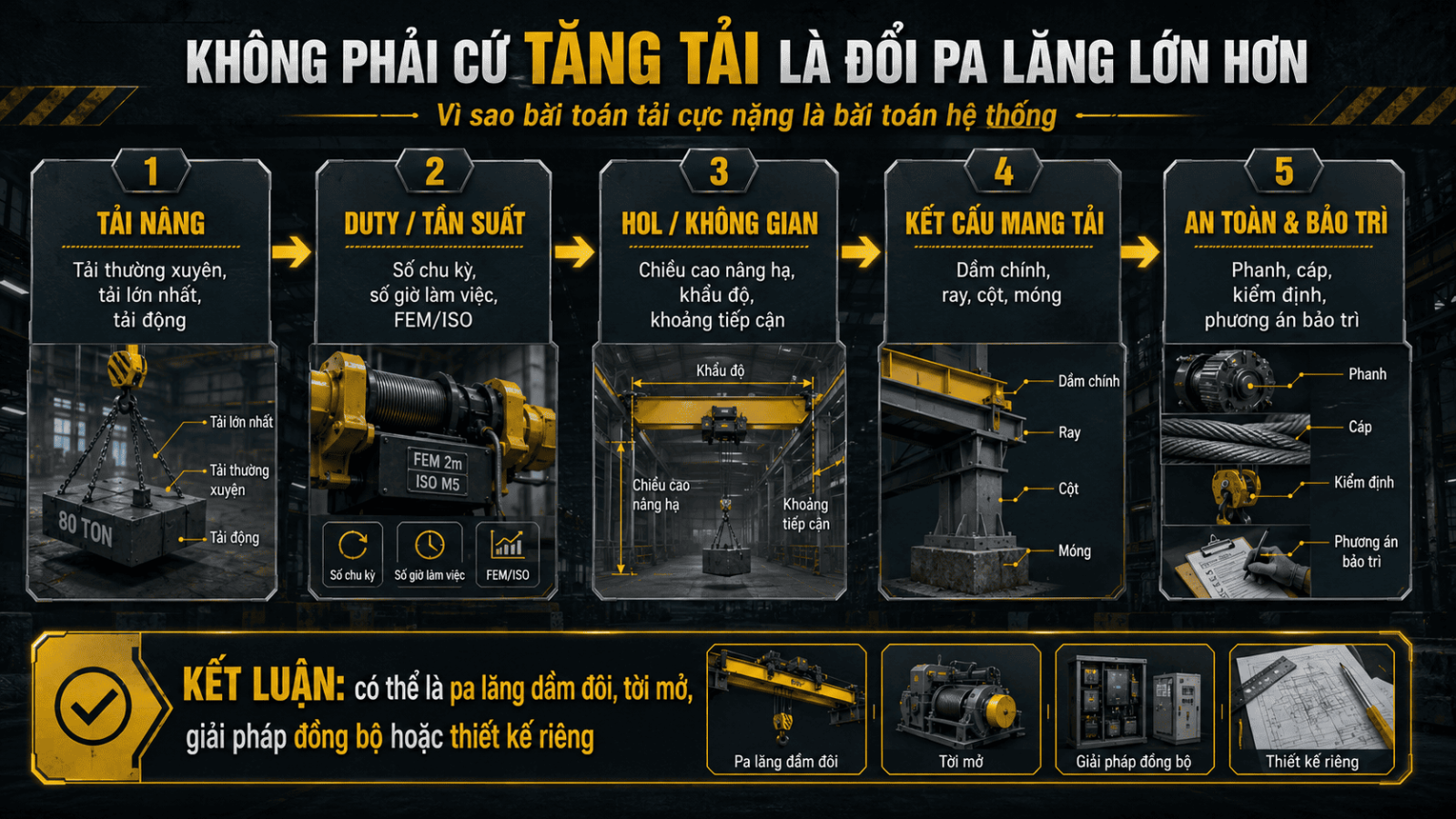

8.2. Bước 2: Giải thích nguyên nhân gốc rễ
Sau khi có dữ liệu, đội kỹ thuật cần chỉ ra nguyên nhân chính đang chi phối thiết kế. Có dự án bị giới hạn bởi tải trọng, có dự án bị giới hạn bởi chiều cao móc, có dự án bị giới hạn bởi tần suất, cũng có dự án bị giới hạn bởi kết cấu nhà xưởng hiện hữu.
Ví dụ:
-
Nếu tải nặng nhưng nâng ít: Có thể ưu tiên cấu hình hợp lý về chi phí, miễn là đáp ứng SWL và kiểm định.
-
Nếu tải nặng và nâng liên tục: Cần chú ý nhiều hơn đến chế độ làm việc, tản nhiệt, phanh, biến tần và bảo trì.
-
Nếu hàng dài và dễ mất cân bằng: Cần xem xét hai móc, hai pa lăng hoặc hệ điều khiển đồng bộ.
-
Nếu nhà xưởng thấp: Cần kiểm tra pa lăng thu móc cao, chiều cao móc và không gian bảo trì.

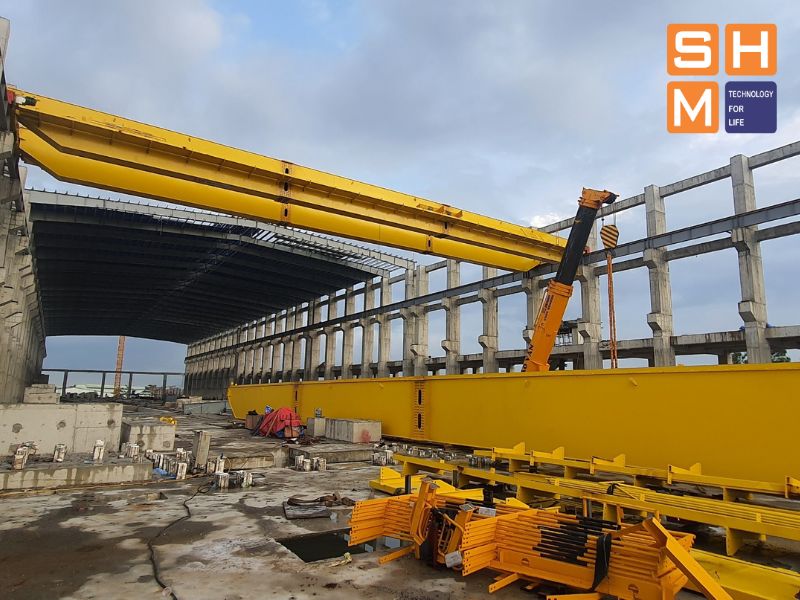

Ảnh minh hoạ

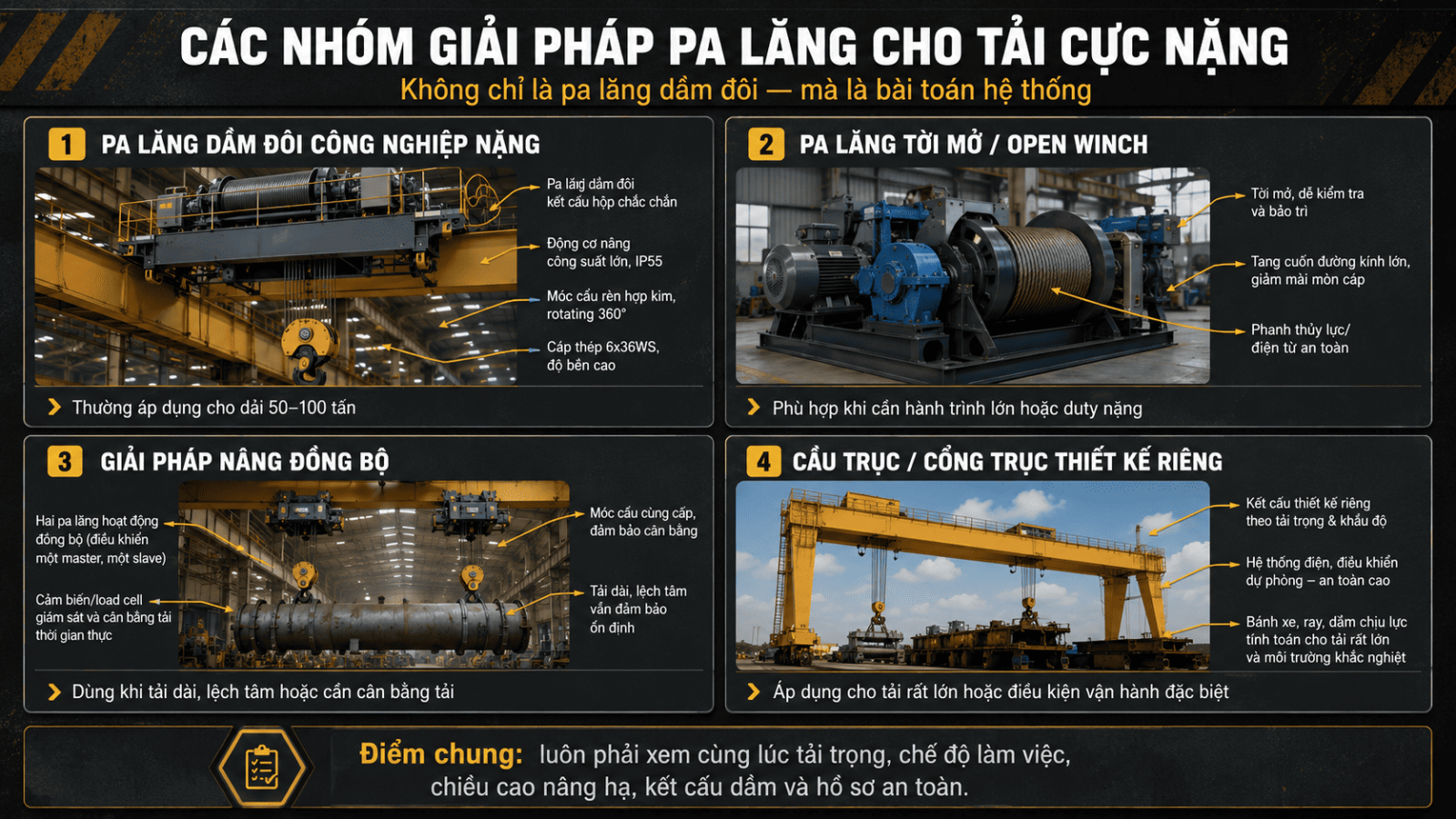

8.3. Bước 3: Đưa ra giải pháp
Từ nguyên nhân gốc rễ, SHM mới đề xuất cấu hình:
-
Pa lăng dầm đôi: Phù hợp khi tải lớn nhưng vẫn nằm trong dải sản phẩm tiêu chuẩn hoặc bán tiêu chuẩn.
-
Pa lăng tời mở: Phù hợp khi tải lớn đi kèm duty cao, hành trình dài hoặc yêu cầu kiểm tra bảo trì thuận tiện.
-
Hai pa lăng hoặc hai móc đồng bộ: Phù hợp với cấu kiện dài, hàng lệch tâm hoặc yêu cầu giữ thăng bằng cao.
-
Cầu trục/cổng trục thiết kế riêng: Phù hợp tải trên 100 tấn, 160 tấn, trên 200 tấn hoặc các ngành công nghiệp nặng đặc thù.
Nếu dự án cần nền kết cấu mới, bạn có thể tham khảo nhóm cầu trục dầm đôi hoặc cổng trục dầm đôi để định hình hướng lắp đặt.

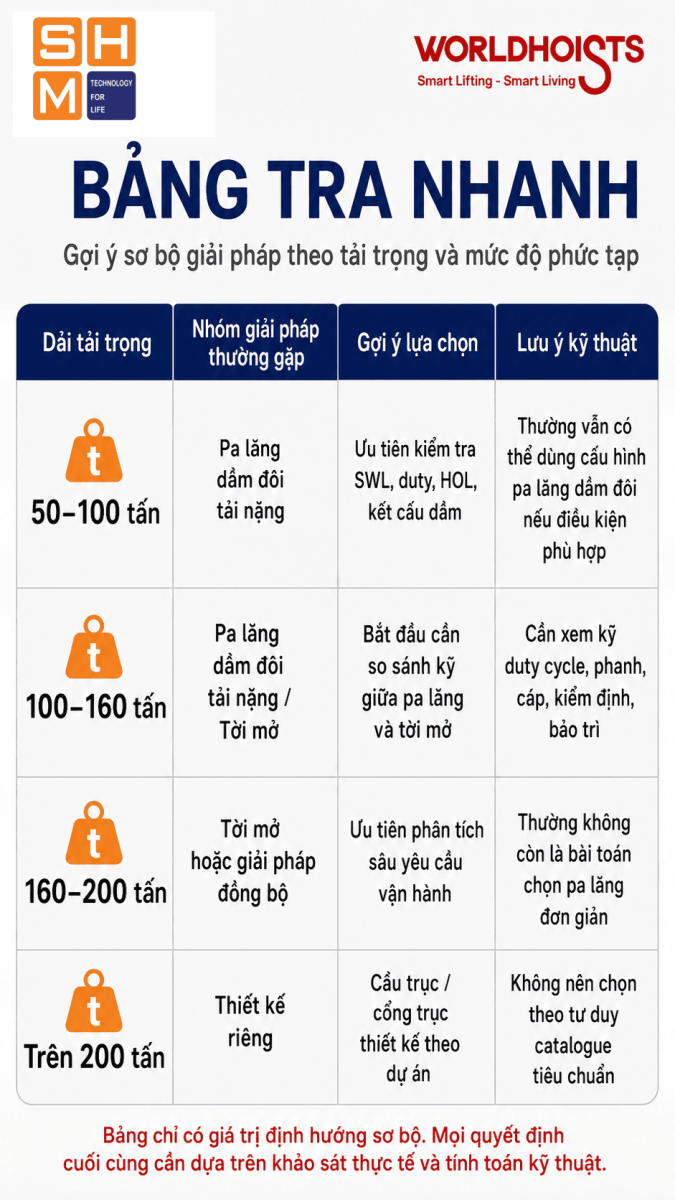

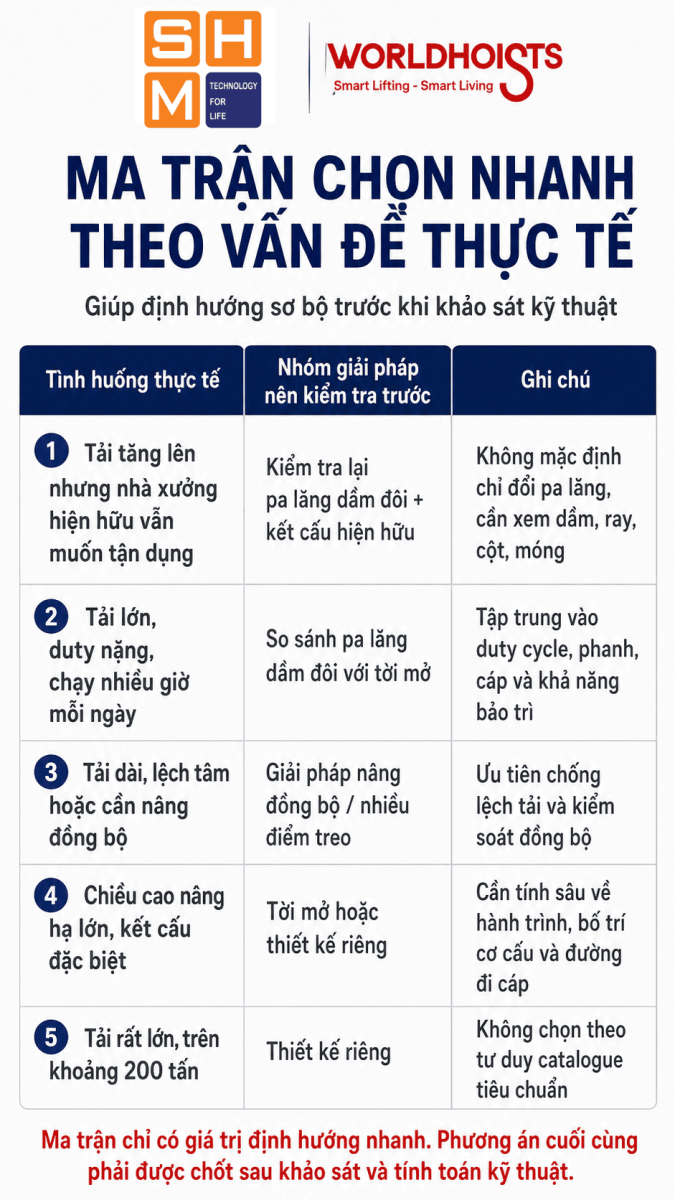

9. Gợi ý chọn nhanh theo tình huống thực tế
Đây cũng là lý do cùng một từ khóa “thông số kỹ thuật tải trọng lớn” có thể dẫn đến nhiều phương án khác nhau. Một hệ nâng 80 tấn làm việc vài lần mỗi tuần không giống một hệ 80 tấn nâng liên tục trong môi trường nhiệt, bụi và rung động cao.
10. Tư vấn giải pháp pa lăng cho tải trọng cực nặng

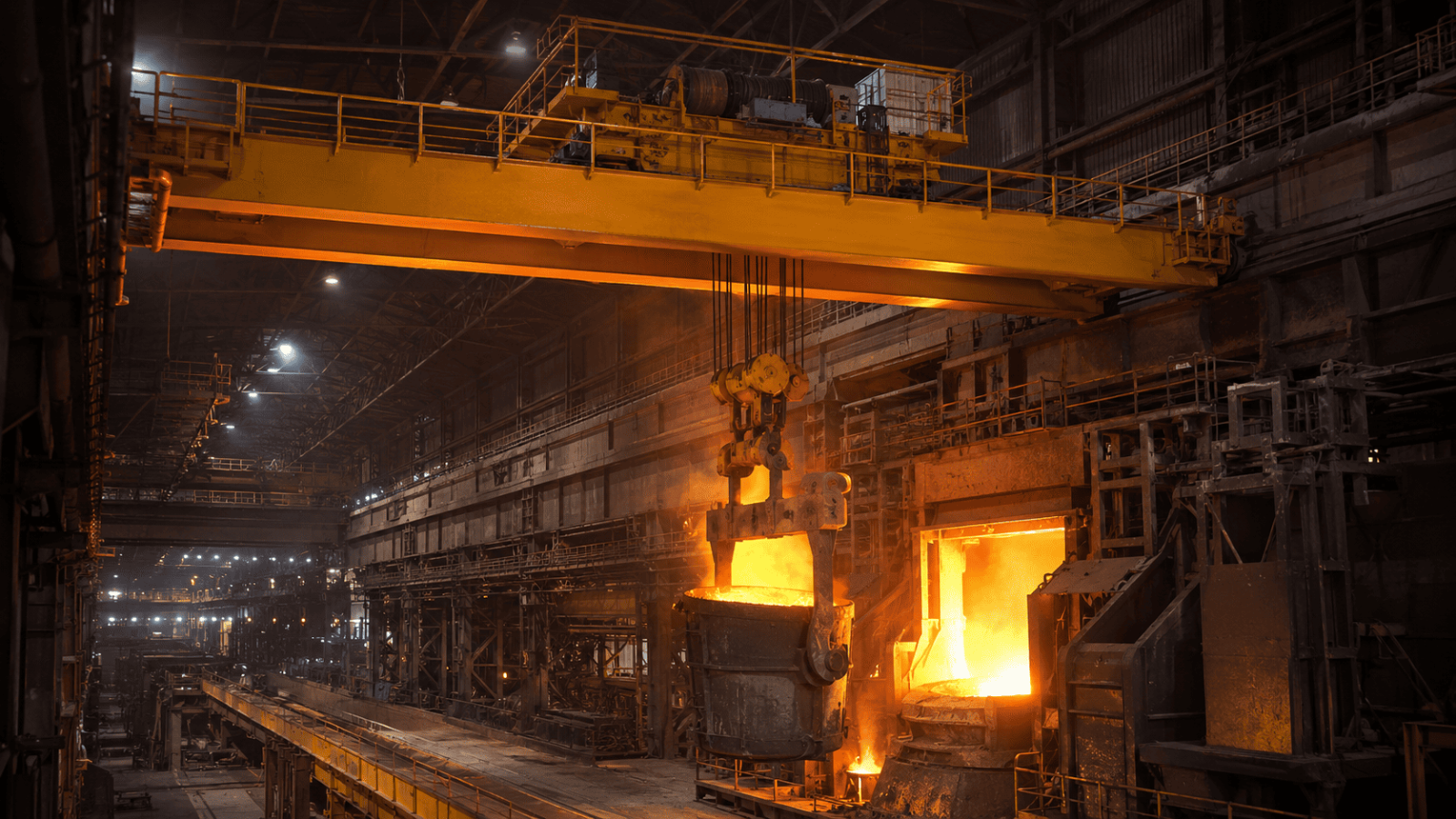

Nếu bạn đang cần một giải pháp pa lăng cho tải trọng cực nặng cho nhà xưởng, bãi đúc, nhà máy thép, xưởng đóng tàu, thủy điện hoặc dự án hạ tầng, hãy chuẩn bị trước 6 thông tin sau để đội ngũ chuyên môn của SHM tư vấn nhanh chóng:
-
Tải thường xuyên và tải lớn nhất: Đơn vị tấn hoặc kg.
-
Kích thước vật nâng: Dài, rộng, cao và vị trí móc cẩu dự kiến.
-
Tần suất vận hành: Số lần nâng mỗi giờ, số ca mỗi ngày và môi trường làm việc.
-
Không gian lắp đặt: Khẩu độ, chiều cao nhà xưởng, chiều cao nâng hạ (HOL) và đường ray hiện có.
-
Yêu cầu điều khiển: Một móc, hai móc, chống lắc tải, biến tần hoặc điều khiển từ xa.
-
Tình trạng dự án: Lắp mới, nâng cấp, thay pa lăng, thay cầu trục hoặc cần kiểm định lại.
Gửi yêu cầu tư vấn giải pháp nâng hạ tải siêu trường siêu trọng đến đội ngũ của SHM
11. Câu hỏi thường gặp
11.1. Khi nào tải được xem là tải trọng cực nặng?
Trong phạm vi bài viết này, tải từ khoảng 50 tấn trở lên được xem là tải trọng cực nặng vì nó thường vượt khỏi cách chọn pa lăng công nghiệp thông thường. Từ ngưỡng này, bạn cần tính thêm kết cấu dầm, chế độ làm việc, thử tải, hệ phanh và khả năng bảo trì.
11.2. Pa lăng dầm đôi 50-100 tấn có dùng được cho mọi nhà xưởng không?
Không. Pa lăng dầm đôi 50-100 tấn chỉ phù hợp khi kết cấu dầm, ray, cột, móng, chiều cao nâng hạ và chế độ làm việc đáp ứng yêu cầu. Nếu nhà xưởng cũ được thiết kế cho tải nhỏ, cần khảo sát trước khi nâng cấp.
11.3. Trên 100 tấn nên chọn pa lăng hay tời mở?
Với pa lăng dầm đôi 100-160 tấn, quyết định phụ thuộc vào tần suất, chiều cao nâng hạ, yêu cầu bảo trì, không gian lắp đặt và rủi ro dừng máy. Nếu tải nặng lặp lại nhiều giờ mỗi ngày, tời mở thường đáng được ưu tiên kiểm tra.
11.4. Tải trên 200 tấn có dùng pa lăng tiêu chuẩn không?
Thông thường không nên xem đây là một bài toán pa lăng tiêu chuẩn. Với tải trên 200 tấn, giải pháp pa lăng khả năng chịu tải trên 200 tấn thường phải đi cùng cầu trục hoặc cổng trục thiết kế riêng, có tính toán đồng bộ từ kết cấu thép đến cơ cấu nâng.
11.5. Có bắt buộc chọn pa lăng lớn hơn tải thực tế không?
Nên có biên dự phòng, nhưng mức dự phòng cần được kỹ sư tính theo tải thường xuyên, tải lớn nhất, tải động và chế độ làm việc. Với nhiều ứng dụng, chọn lớn hơn 50% so với tải thường xuyên là hướng thận trọng; trong một số trường hợp, tải 5 tấn có thể cần phương án 10 tấn sau khi đối chiếu kết cấu.
11.6. SHM cần những thông tin gì để tư vấn giải pháp pa lăng nâng hạ tải siêu trọng?
SHM cần tải nâng, kích thước vật nâng, tần suất vận hành, chiều cao nâng hạ, khẩu độ, môi trường làm việc, tình trạng kết cấu hiện có và mục tiêu sản xuất. Càng đủ dữ liệu, phương án đề xuất càng sát thực tế và giảm rủi ro phát sinh khi thi công.
12. Kết luận

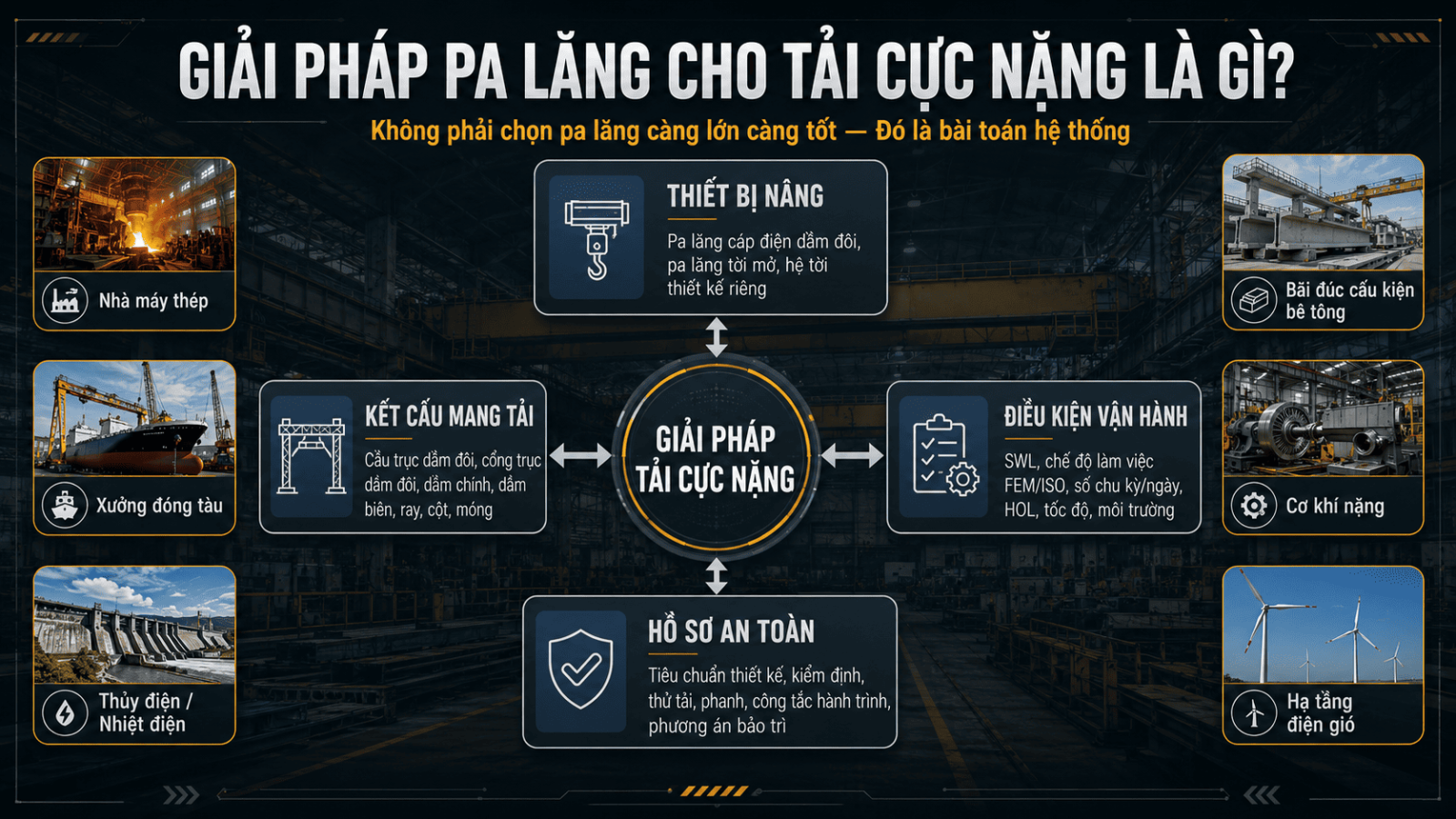

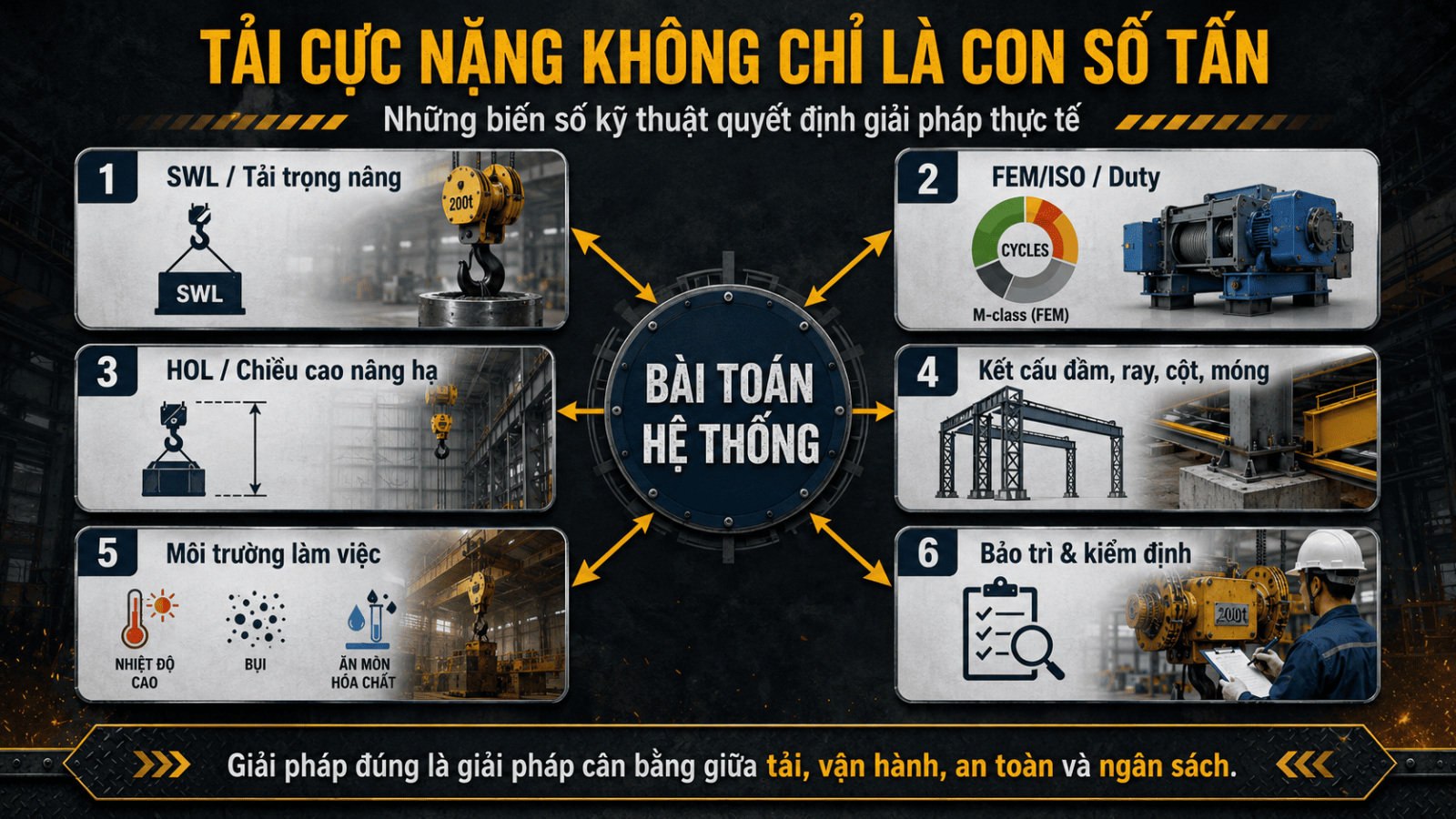

Giải pháp pa lăng cho tải trọng cực nặng là một bài toán hệ thống, không phải một quyết định mua thiết bị đơn lẻ. Với tải 50 tấn, 100 tấn, 160 tấn hoặc trên 200 tấn, bạn cần chọn theo tải trọng làm việc (SWL), chế độ làm việc, chiều cao nâng hạ, kết cấu dầm, tiêu chuẩn kiểm định và môi trường vận hành.
Nếu cần giải pháp pa lăng tải siêu trường hoặc tải siêu trọng, hướng đi hợp lý là khảo sát trước, xác định nguyên nhân gốc rễ, sau đó mới chốt pa lăng dầm đôi, tời mở, hai móc đồng bộ hoặc hệ cầu trục/cổng trục thiết kế riêng. Đây là cách SHM giúp anh, chị chọn thiết bị đủ năng lực kỹ thuật, phù hợp ngân sách và giảm rủi ro trong vận hành dài hạn.
