Pa lăng cho nhà thầu xây dựng

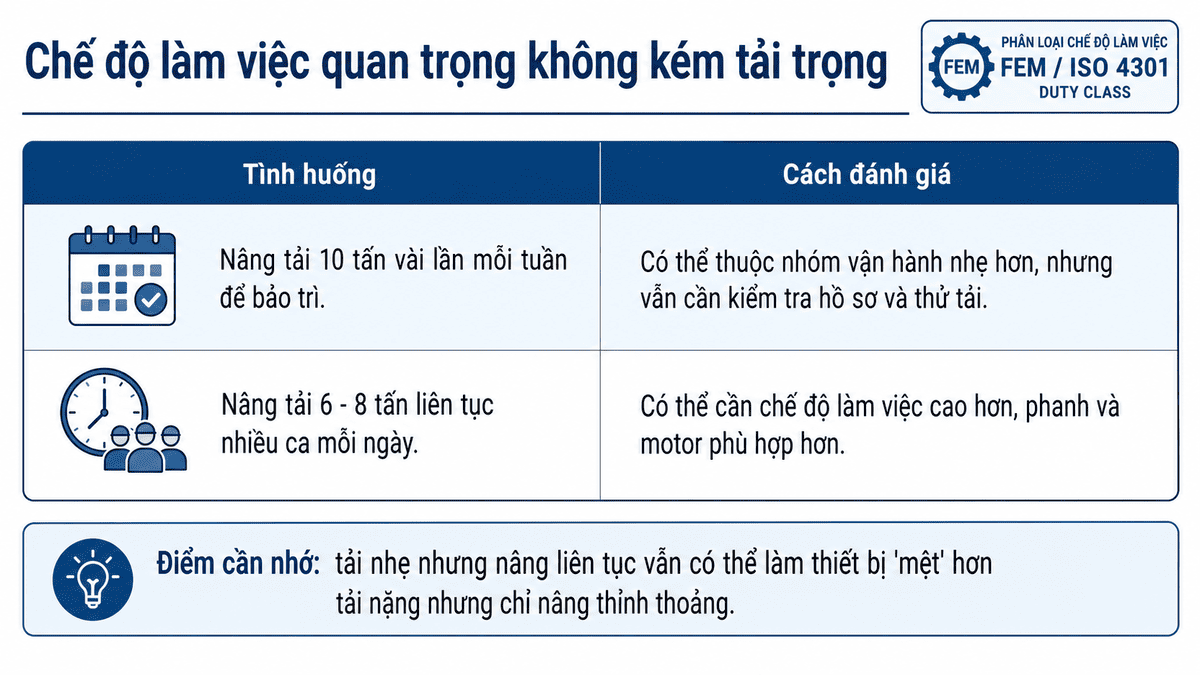

Điểm cần nhớ: tải nhẹ nhưng nâng liên tục vẫn có thể làm thiết bị "mệt" hơn tải nặng nhưng chỉ nâng thỉnh thoảng.

3.4. Trọng tâm lệch, xung lực và nâng đồng bộ

Nhà thầu xây dựng thường xử lý các vật nâng không gọn như pallet hàng. Dầm thép, cấu kiện bê tông, module thiết bị, ống lớn hoặc cánh turbine có chiều dài lớn và trọng tâm khó kiểm soát.

Khi gặp tải dài hoặc tải lệch tâm, anh, chị nên kiểm tra:

• Vị trí móc: Điểm móc có nằm gần trọng tâm tải hay không.
• Phụ kiện treo tải: Sling, ma ní, đòn gánh và đồ gá có đủ tải trọng làm việc hay không.
• Sơ đồ đi cáp: Sơ đồ đi cáp cần phù hợp tải, tốc độ nâng và cấu hình móc.
• Nâng đồng bộ: Tải dài có thể cần 2 pa lăng, 2 móc hoặc 2 cầu trục phối hợp.
• Điều khiển: Biến tần, tốc độ vi chỉnh và điều khiển từ xa giúp thao tác êm hơn, nhưng không thay thế quy trình móc cẩu đúng.

Với vật nâng dài hoặc cần 2 móc, anh, chị có thể tham khảo thêm giải pháp cầu trục dầm đôi 2 pa lăng.

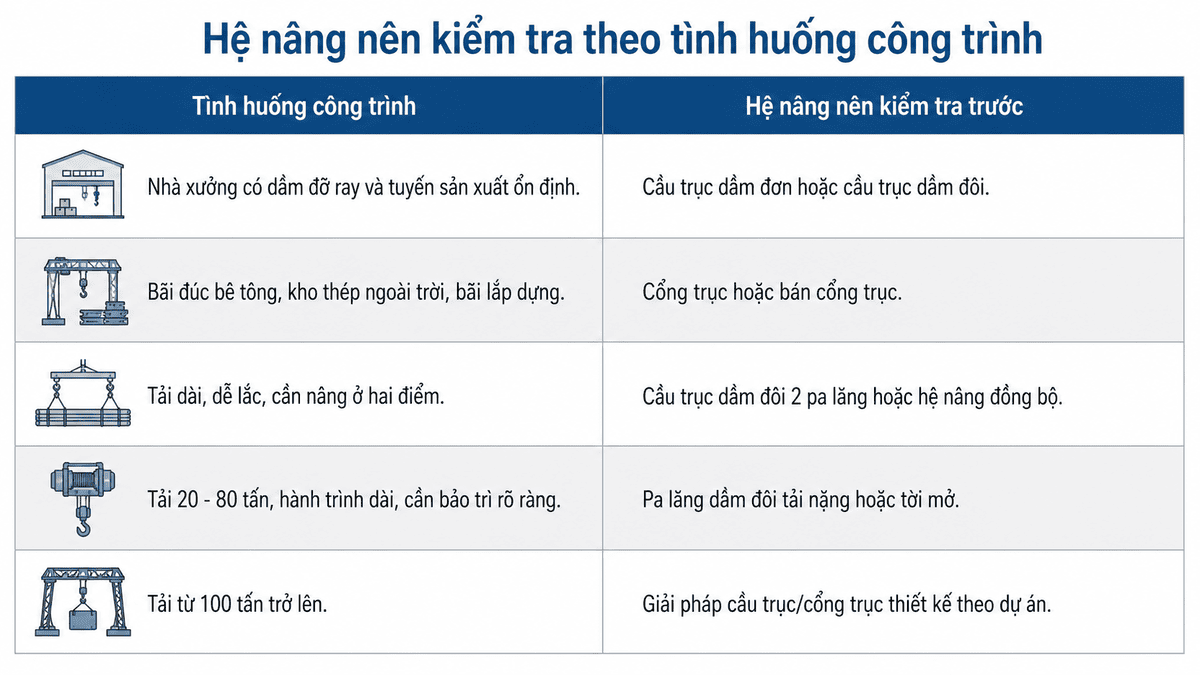

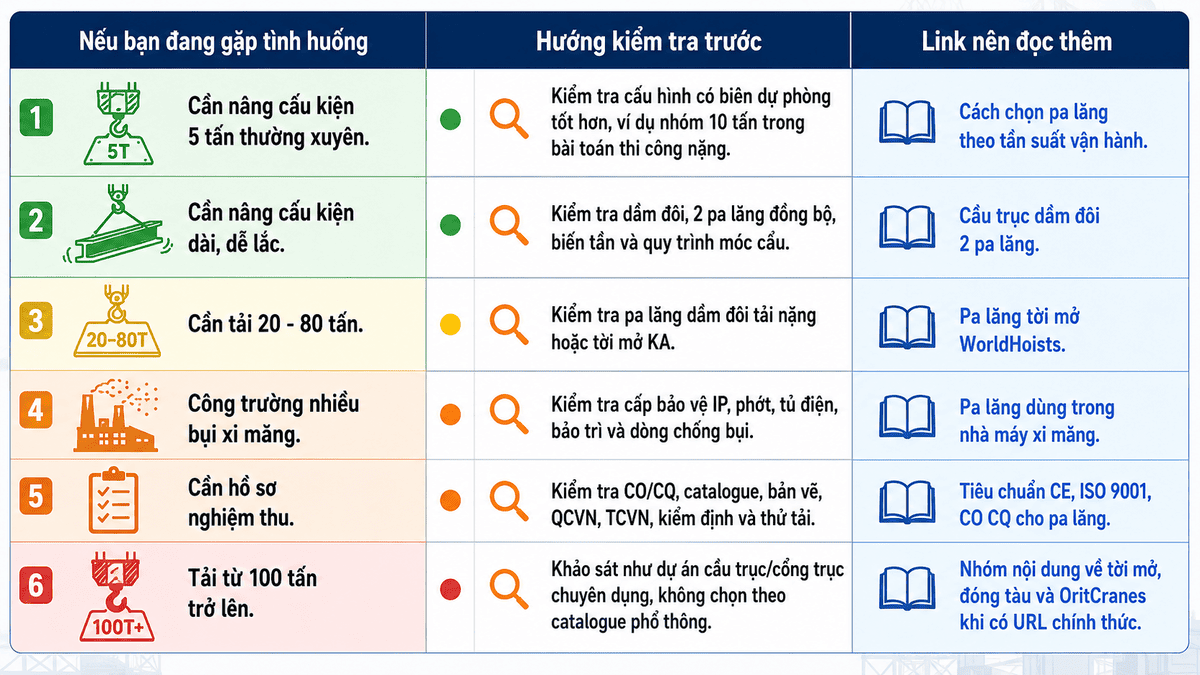

4. Chọn pa lăng theo kịch bản công trình xây dựng

Một bài viết tổng quan về pa lăng cho nhà thầu xây dựng cần đi theo tình huống thực tế. Dưới đây là các kịch bản thường gặp và hướng kiểm tra ban đầu.

4.1. Xưởng kết cấu thép, nhà tiền chế và bê tông đúc sẵn

Vấn đề thường gặp là tải dài, trọng tâm không ổn định và cần di chuyển chính xác theo tuyến sản xuất. Nếu chỉ dùng pa lăng dầm đơn phổ thông cho mọi cấu kiện, tải có thể lắc, xoay hoặc phân bố lực không đều lên dầm.

Hướng xử lý:

• Tải nhẹ đến trung bình: Kiểm tra pa lăng dầm đơn hoặc pa lăng thu móc cao nếu không gian hạn chế.
• Tải dài hoặc tải nặng: Kiểm tra pa lăng dầm đôi, cầu trục dầm đôi hoặc hệ 2 pa lăng đồng bộ.
• Yêu cầu đặt chính xác: Cân nhắc biến tần, tốc độ nâng phù hợp và điều khiển từ xa.
• Tối ưu chiều cao: Kiểm tra chiều cao nâng hạ (HOL), chiều cao thông thủy và khoảng cách từ móc lên dầm.

Nếu cần so sánh nền tảng giữa dầm đơn và dầm đôi, anh, chị có thể đọc thêm bài pa lăng dầm đơn và dầm đôi.

4.2. Nhà máy xi măng, trạm trộn, khai khoáng và vật liệu xây dựng

Nhóm công trình này thường có bụi mịn, bụi mài mòn, rung động và nhiều thiết bị nặng. Bụi không làm pa lăng hỏng ngay trong một ngày, nhưng có thể tích tụ ở phanh, tủ điện, vòng bi, puly, tang cuốn cáp và ray di chuyển.

Hướng xử lý:

• Cấp bảo vệ IP: Tủ điện, motor, công tắc hành trình và tay điều khiển cần phù hợp môi trường bụi.
• Che chắn và phớt: Các cụm truyền động nên được bảo vệ để giảm bụi xâm nhập.
• Bảo trì: Cần lịch vệ sinh ray, bánh xe, phanh, tủ điện và cáp sát hơn môi trường thông thường.
• Dòng chống bụi: Có thể xem xét pa lăng chống bụi khi nhu cầu phù hợp.

SHM đã có bài riêng về pa lăng dùng trong nhà máy xi măng, anh, chị nên dùng như tài liệu bổ trợ khi công trình có bụi vật liệu xây dựng.

4.3. Thủy điện, nhiệt điện, turbine và thiết bị cơ điện nặng

Các dự án năng lượng thường có cụm tải nặng, giá trị cao và yêu cầu đặt chính xác. Với turbine, máy phát, van lớn, cụm bơm hoặc thiết bị cơ điện, một lần nâng sai có thể ảnh hưởng đến tiến độ lắp đặt.

Hướng xử lý:

• Khảo sát sớm: Cần mặt bằng, cao độ, tuyến di chuyển, vị trí đặt tải và vùng lắp dựng.
• Kiểm tra tải phụ: Đòn gánh, sling, ma ní, gá kẹp và bao bì vận chuyển đều cần tính vào tải tổng.
• Ưu tiên điều khiển êm: Biến tần và tốc độ vi chỉnh giúp giảm rung lắc khi đặt thiết bị.
• Hồ sơ đầy đủ: Catalogue, bản vẽ, chứng nhận, hướng dẫn vận hành và kế hoạch kiểm định cần được khóa trước khi nhập thiết bị.

Với tải nặng, nhà thầu nên trao đổi như một dự án hệ nâng, không chỉ là mua một bộ pa lăng rời.

4.4. Hạ tầng điện gió, kết cấu siêu trường và tải từ 100 tấn trở lên

Với kết cấu siêu trường, siêu trọng, pa lăng catalogue thường không còn là câu trả lời đầy đủ. Tải từ 100 tấn trở lên cần được xem như một bài toán cầu trục, cổng trục hoặc hệ nâng thiết kế riêng.

Ở nhóm này, anh, chị cần làm rõ:

• Bản vẽ tải: Kích thước, khối lượng, trọng tâm và điểm móc nâng.
• Phương án nâng: Một móc, hai móc, nhiều điểm nâng hay nâng đồng bộ.
• Kết cấu đỡ: Dầm, ray, nền móng, cột, vai cột và gió ngoài trời.
• Điều khiển: Đồng bộ chuyển động, giới hạn tải, giới hạn hành trình và phương án chống lắc.
• Kiểm định: Cần làm việc sớm với đơn vị kiểm định để thống nhất hồ sơ và thử tải.

Trong hệ sinh thái WorldHoists, các dự án tải cực lớn có thể cần tham khảo thương hiệu Orit/OritCranes cho cầu trục, cổng trục công nghiệp nặng như đóng tàu, hạ tầng điện gió hoặc dây chuyền kết cấu lớn.

4.5. Công trường ngoài trời, ven biển, cảng và bãi lắp dựng

Ngoài trời làm pa lăng chịu thêm mưa, nắng, gió, hơi ẩm và bụi. Với khu vực ven biển hoặc cảng, hơi muối còn làm tăng nguy cơ ăn mòn cáp, móc, bu lông, tủ điện và kết cấu thép.

Hướng xử lý:

• Chống ăn mòn: Kiểm tra sơn phủ, vật liệu, bu lông, cáp thép và phương án che chắn.
• Tủ điện: Cần cấp bảo vệ phù hợp, chống ẩm và có thể cần bộ sấy tủ điện.
• Gió: Cổng trục ngoài trời phải tính đến tải gió và quy trình dừng thiết bị khi thời tiết không phù hợp.
• Bảo trì: Lịch kiểm tra cáp, phanh, bánh xe, ray và tủ điện nên sát hơn trong nhà xưởng kín.

Nếu dự án của anh, chị có điều kiện tương tự môi trường biển, có thể tham khảo bài pa lăng dùng cho xưởng đóng tàu.

4.6. Xưởng đúc, luyện kim và khu vực nhiệt cao

Xưởng đúc và luyện kim thường có nhiệt, bụi kim loại, tải nặng và điều kiện bảo trì khó hơn. Pa lăng lắp trong khu vực này cần được chọn kỹ về chế độ làm việc, phanh, cáp, tủ điện, vật liệu bảo vệ và lịch bảo trì.

Hướng xử lý:

• Tải và nhiệt: Không chọn sát tải khi thiết bị làm việc trong khu vực nhiệt hoặc tải nặng lặp lại.
• Bụi kim loại: Cần kiểm soát bụi trong tủ điện, phanh, bánh xe và cơ cấu truyền động.
• Bảo trì: Nên kiểm tra phanh, cáp, puly, móc, ray và đầu nối điện theo chu kỳ ngắn hơn.
• Thiết bị phù hợp môi trường: Có thể cân nhắc cấu hình chống bụi hoặc cấu hình công nghiệp nặng theo yêu cầu thực tế.

Anh, chị có thể đọc thêm bài pa lăng chống bụi cho luyện kim để hiểu sâu hơn về nhóm môi trường này.

5. Tiêu chuẩn, hồ sơ và kiểm định nhà thầu cần kiểm tra

Thiết bị nâng hạ dùng trong xây dựng liên quan trực tiếp đến an toàn lao động, tiến độ thi công và trách nhiệm nghiệm thu. Vì vậy, khi chọn pa lăng cho nhà thầu xây dựng, hồ sơ không nên là phần xử lý sau cùng.

5.1. Quy chuẩn và tiêu chuẩn Việt Nam nên đưa vào checklist

Các văn bản và tiêu chuẩn dưới đây nên được kiểm tra theo phạm vi áp dụng thực tế của dự án:

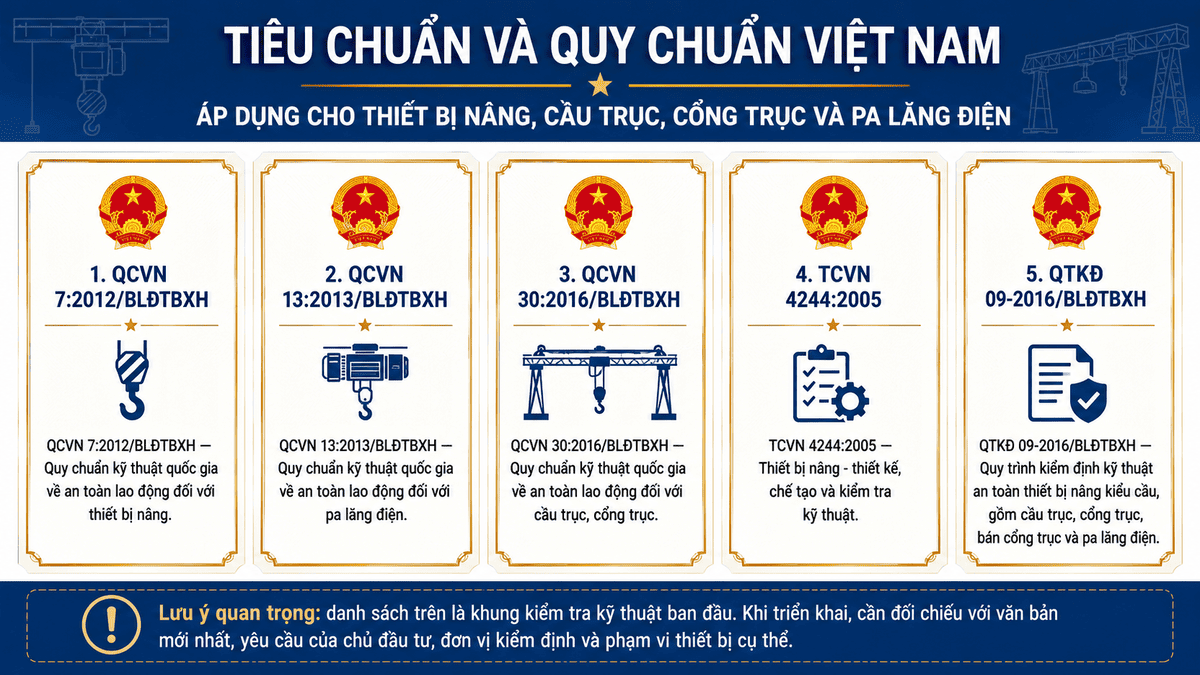

• QCVN 7:2012/BLĐTBXH: Quy chuẩn kỹ thuật quốc gia về an toàn lao động đối với thiết bị nâng.
• QCVN 13:2013/BLĐTBXH: Quy chuẩn kỹ thuật quốc gia về an toàn lao động đối với pa lăng điện.
• QCVN 30:2016/BLĐTBXH: Quy chuẩn kỹ thuật quốc gia về an toàn lao động đối với cầu trục, cổng trục.
• TCVN 4244:2005: Thiết bị nâng - thiết kế, chế tạo và kiểm tra kỹ thuật.
• QTKĐ 09-2016/BLĐTBXH: Quy trình kiểm định kỹ thuật an toàn thiết bị nâng kiểu cầu, gồm cầu trục, cổng trục, bán cổng trục và pa lăng điện.

Lưu ý quan trọng: danh sách trên là khung kiểm tra kỹ thuật ban đầu. Khi triển khai, anh, chị nên đối chiếu với văn bản mới nhất, yêu cầu của chủ đầu tư, đơn vị kiểm định và phạm vi thiết bị cụ thể.

Nếu cần hiểu thêm về FEM, DIN và ISO trong catalogue pa lăng, có thể đọc bài tiêu chuẩn FEM, DIN, ISO cho pa lăng.

5.2. Thử tải và nghiệm thu

Thử tải là bước kiểm tra quan trọng trước khi đưa hệ nâng vào vận hành. Với cầu trục, cổng trục và pa lăng điện trong hệ thiết bị nâng kiểu cầu, nhà thầu thường cần chuẩn bị cho các nhóm kiểm tra sau:

• Thử không tải: Kiểm tra hành trình, phanh, công tắc hành trình, chuyển động xe con, chuyển động dọc và hệ điện.
• Thử tải tĩnh: Thường kiểm tra ở mức 125% tải trọng làm việc theo quy trình kiểm định liên quan.
• Thử tải động: Thường kiểm tra ở mức 110% tải trọng làm việc, kết hợp nâng, hạ, di chuyển và phanh.
• Kiểm tra biến dạng: Quan sát dầm, ray, liên kết, độ võng và tình trạng trôi tải sau thử.
• Lập biên bản: Kết quả thử tải cần được ghi nhận trong hồ sơ bàn giao và kiểm định.

Anh, chị có thể xem thêm bài quy trình thử tải cầu trục để hình dung rõ các bước kiểm tra tại hiện trường.

5.3. Hồ sơ nên yêu cầu trước khi đặt mua

Một bộ hồ sơ pa lăng đáng tin cậy nên được chuẩn bị ngay từ giai đoạn đặt hàng, nhất là với dự án có chủ đầu tư, tư vấn giám sát hoặc yêu cầu đấu thầu.

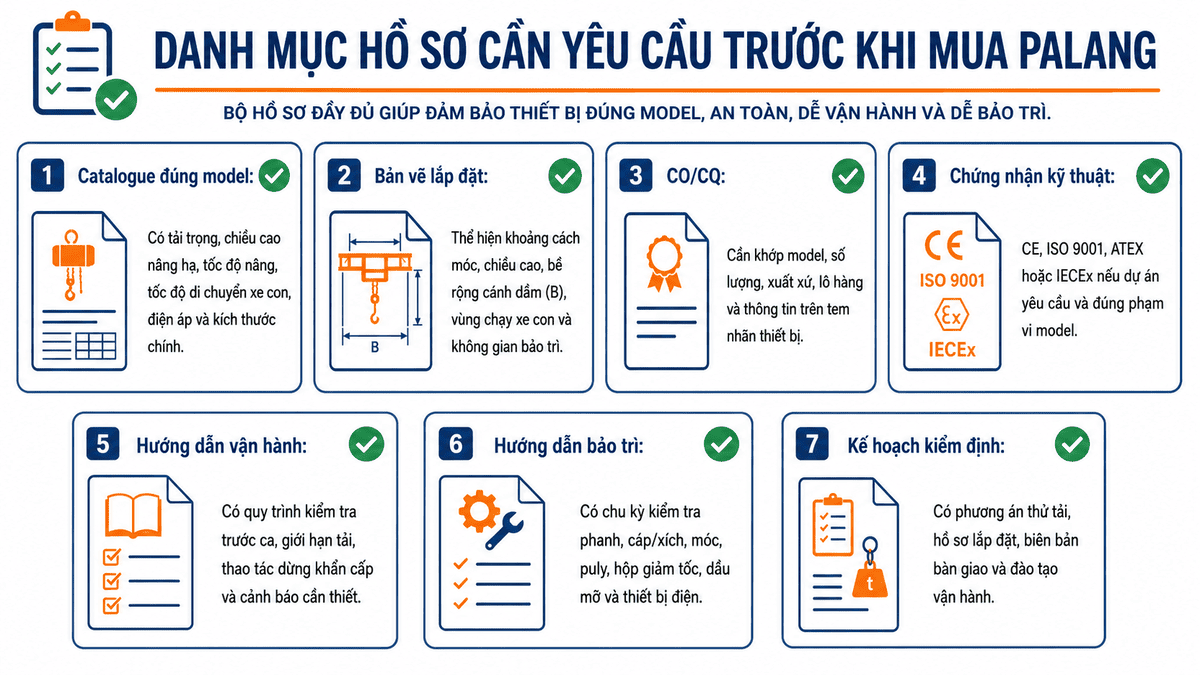

Checklist hồ sơ gồm:

• Catalogue đúng model: Có tải trọng, chiều cao nâng hạ, tốc độ nâng, tốc độ di chuyển xe con, điện áp và kích thước chính.
• Bản vẽ lắp đặt: Thể hiện khoảng cách móc, chiều cao, bề rộng cánh dầm (B), vùng chạy xe con và không gian bảo trì.
• CO/CQ: Cần khớp model, số lượng, xuất xứ, lô hàng và thông tin trên tem nhãn thiết bị.
• Chứng nhận kỹ thuật: CE, ISO 9001, ATEX hoặc IECEx nếu dự án yêu cầu và đúng phạm vi model.
• Hướng dẫn vận hành: Có quy trình kiểm tra trước ca, giới hạn tải, thao tác dừng khẩn cấp và cảnh báo cần thiết.
• Hướng dẫn bảo trì: Có chu kỳ kiểm tra phanh, cáp/xích, móc, puly, hộp giảm tốc, dầu mỡ và thiết bị điện.
• Kế hoạch kiểm định: Có phương án thử tải, hồ sơ lắp đặt, biên bản bàn giao và đào tạo vận hành.

CO/CQ và chứng nhận quốc tế là bằng chứng hồ sơ, nhưng không thay thế kiểm định tại Việt Nam. Anh, chị có thể xem thêm bài tiêu chuẩn CE, ISO 9001, CO CQ cho pa lăng và bài hồ sơ kiểm định cầu trục.

6. Khung tư vấn 3 bước của SHM cho nhà thầu xây dựng

Khi tư vấn pa lăng, cầu trục hoặc cổng trục cho nhà thầu, SHM thường đi theo 3 bước: xác định vấn đề, giải thích nguyên nhân gốc rễ và đưa ra giải pháp. Cách làm này giúp đội kỹ thuật, đội vật tư và chủ đầu tư trao đổi cùng một hệ quy chiếu.

6.1. Bước 1: xác định vấn đề

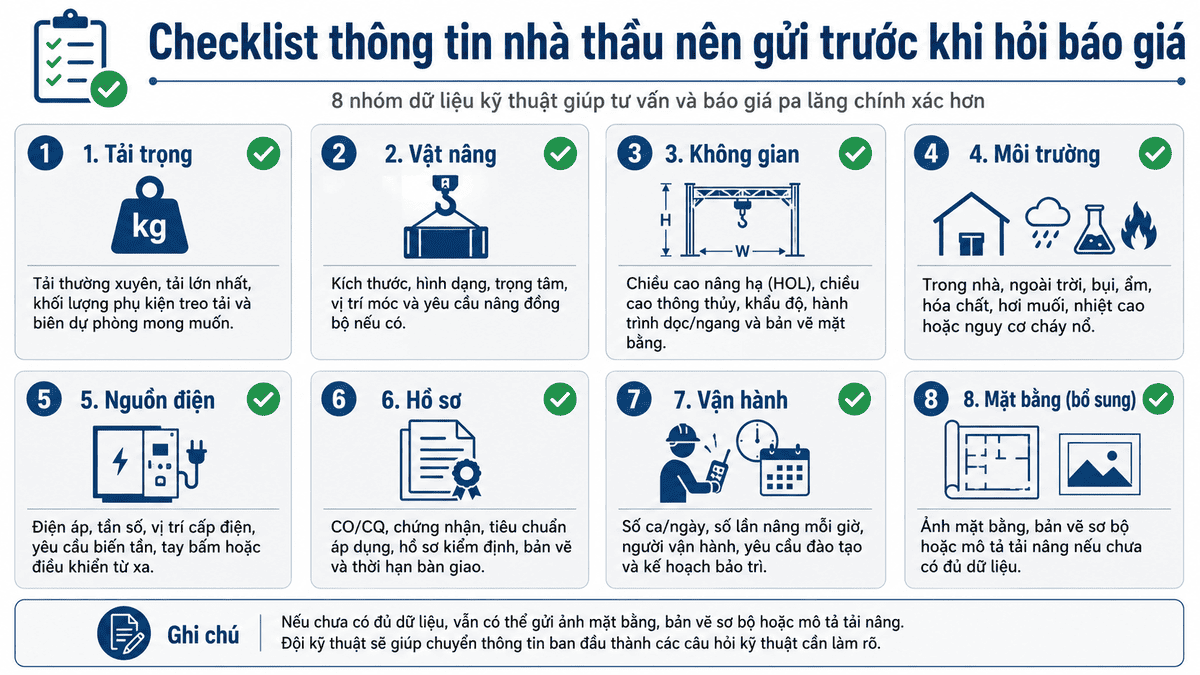

Anh, chị nên chuẩn bị thông tin càng cụ thể càng tốt:

• Tải trọng: Tải thường xuyên, tải lớn nhất, tải phụ kiện và biên dự phòng mong muốn.
• Vật nâng: Kích thước, hình dạng, trọng tâm, điểm móc và yêu cầu nâng đồng bộ.
• Không gian: Chiều cao nâng hạ (HOL), chiều cao thông thủy, khẩu độ, hành trình dọc/ngang và mặt bằng lắp đặt.
• Môi trường: Trong nhà, ngoài trời, bụi, ẩm, hóa chất, hơi muối, nhiệt cao hoặc nguy cơ cháy nổ.
• Vận hành: Số ca/ngày, số lần nâng mỗi giờ, yêu cầu tốc độ, điều khiển từ xa hoặc biến tần.
• Hồ sơ: CO/CQ, chứng nhận, tiêu chuẩn áp dụng, kiểm định, bản vẽ và thời hạn bàn giao.

6.2. Bước 2: giải thích nguyên nhân gốc rễ

Sau khi có dữ liệu, SHM sẽ phân tích vì sao một cấu hình phù hợp hoặc chưa phù hợp.

Các nhóm nguyên nhân thường được làm rõ gồm:

• Chọn sát tải: Dễ làm giảm biên dự phòng khi tải thực tế nặng hơn hồ sơ hoặc có phụ kiện treo tải.
• Thiếu chế độ làm việc: Motor, phanh, cáp và xích có thể xuống cấp nhanh khi thiết bị làm việc nhiều ca.
• Thiếu chiều cao nâng hạ: Móc đủ tải nhưng không lên đủ cao vẫn không giải quyết được bài toán thi công.
• Sai môi trường: Pa lăng thường không phù hợp với bụi nặng, hóa chất, hơi muối hoặc khu vực phòng nổ.
• Thiếu hồ sơ: Kiểm định, nghiệm thu và bảo hiểm có thể bị ảnh hưởng nếu hồ sơ không khớp thiết bị.

6.3. Bước 3: đưa ra giải pháp

Giải pháp không chỉ là tên một model. Với công trình xây dựng, giải pháp nên gồm loại pa lăng, hệ nâng đi kèm, phương án lắp đặt và hồ sơ bàn giao.

SHM có thể hỗ trợ:

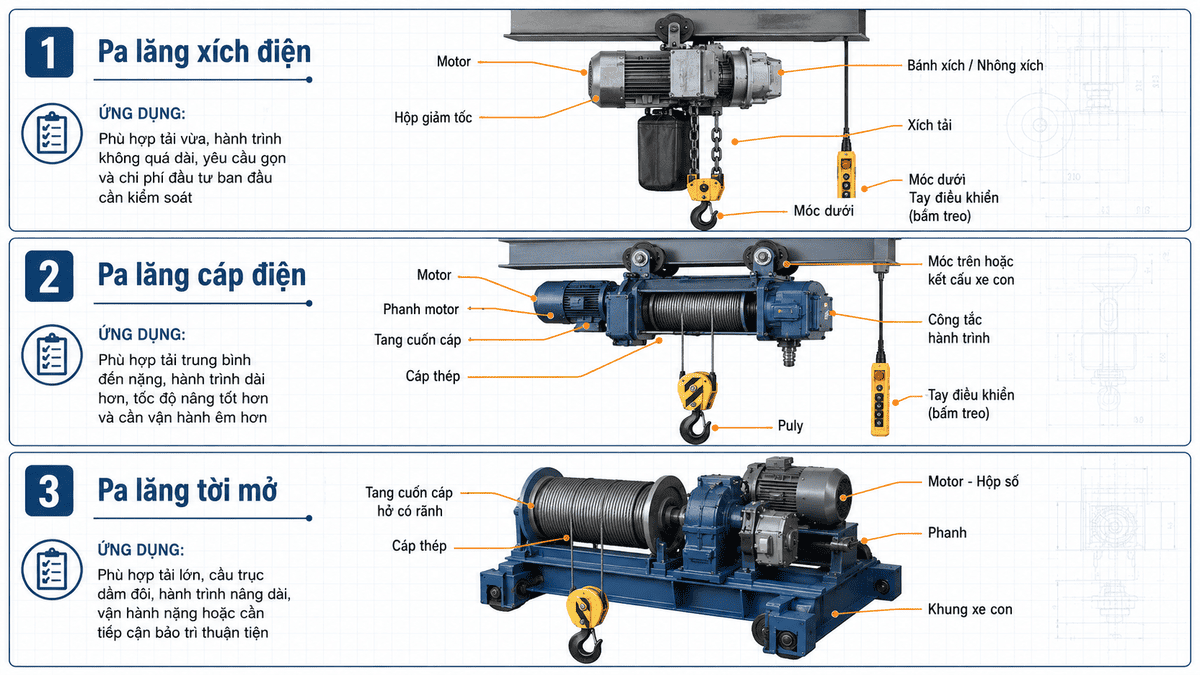

• Tư vấn cấu hình: Pa lăng xích điện, pa lăng cáp điện, pa lăng dầm đơn thu móc cao, pa lăng dầm đôi, tời mở hoặc hệ nâng đồng bộ.
• Tích hợp hệ thống: Cầu trục dầm đơn, cầu trục dầm đôi, cổng trục, bán cổng trục và hệ điện điều khiển.
• Khảo sát và thiết kế: Kiểm tra tải, khẩu độ, chiều cao, ray, dầm, nguồn điện và mặt bằng.
• Lắp đặt và thử tải: Tổ chức thi công, căn chỉnh, chạy thử, thử tải và phối hợp kiểm định.
• Bảo trì sau bàn giao: Lập lịch kiểm tra phanh, cáp, móc, tủ điện, ray, bánh xe và phụ tùng thay thế.

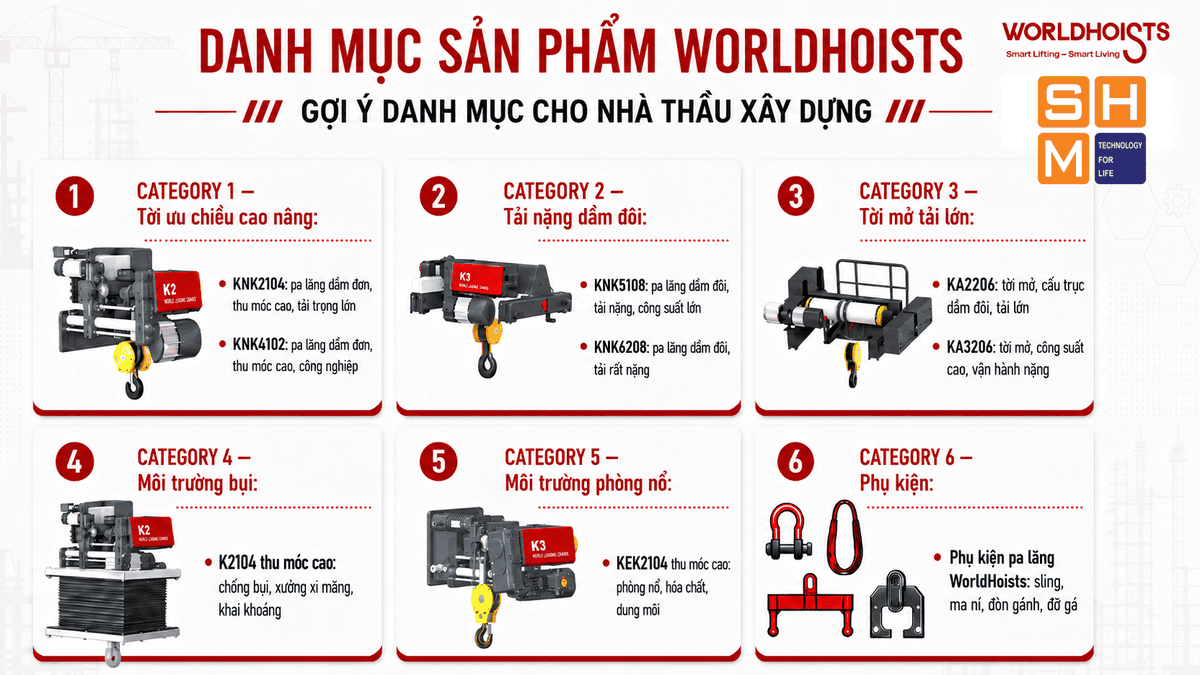

7. Gợi ý cấu hình WorldHoists theo nhu cầu nhà thầu

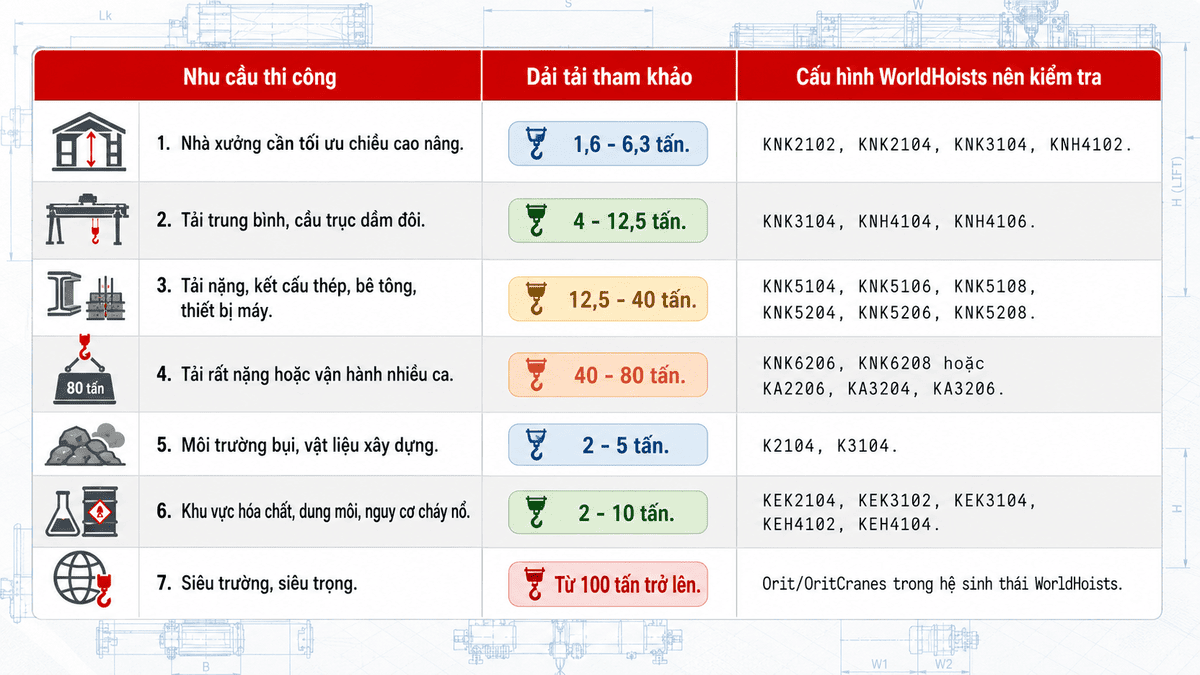

Dưới đây là gợi ý ban đầu để anh, chị có điểm tham chiếu khi trao đổi với SHM. Bảng này không thay thế khảo sát thực tế hoặc catalogue chính thức của từng model.

Gợi ý các cấu hình pa lăng phù hợp theo yêu cầu tải trọng nâng hạ.
