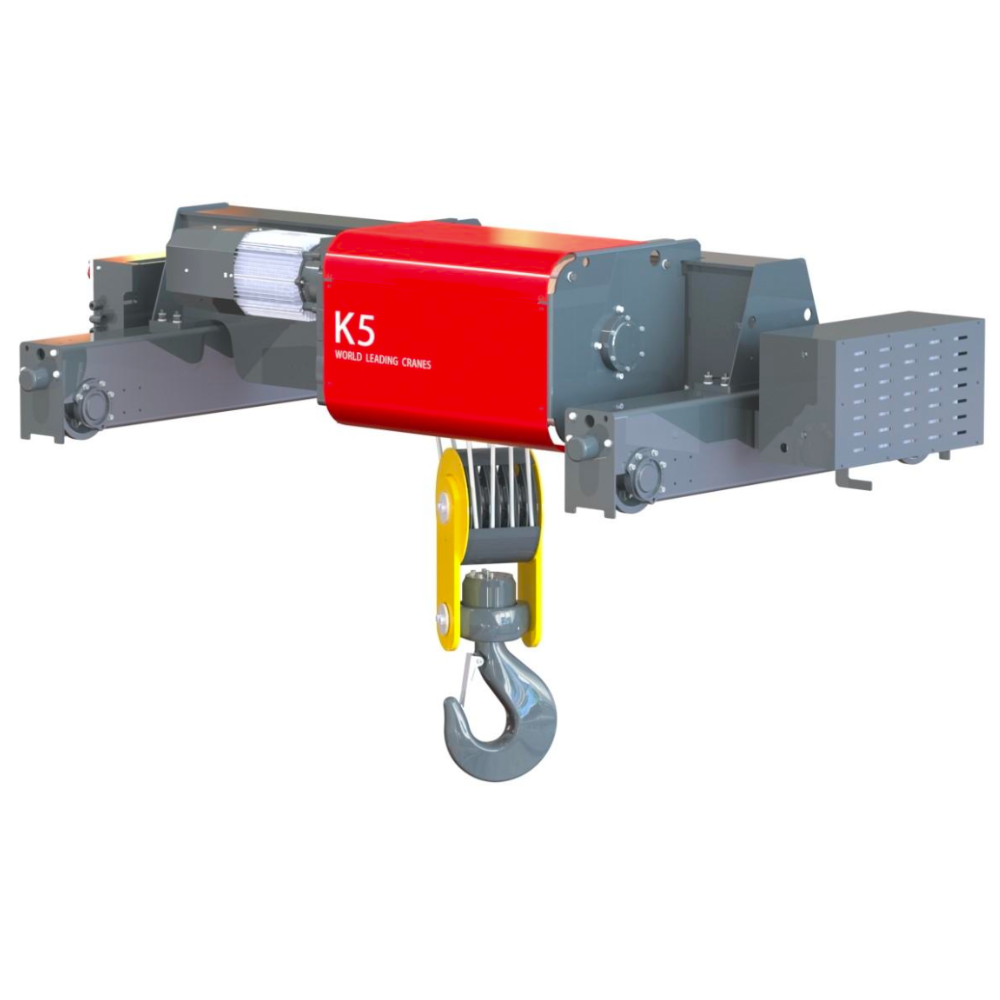

Pa lăng dầm đôi WorldHoists KNK5108 là dòng pa lăng cáp điện dầm đôi (Double Girder Hoist) thuộc series K5, được thiết kế cho hệ cầu trục dầm đôi (double girder crane) và các cụm xe con chạy trên hai dầm chính. Đây là model dùng cho nhóm tải trọng lớn, phù hợp với các nhà xưởng cần nâng hạ thiết bị, kết cấu thép, khuôn lớn, cụm máy hoặc vật tư nặng trong dải 25.000–40.000 kg.
Theo catalogue WorldHoists, model KNK5108 sử dụng sơ đồ đi cáp kiểu 1:8. Cấu hình này phù hợp với nhóm tải rất lớn, giúp phân bổ lực nâng qua nhiều nhánh cáp hơn so với các cấu hình 1:2, 1:4 hoặc 1:6. Đổi lại, tốc độ nâng hạ sẽ thấp hơn, vì vậy KNK5108 thường được ưu tiên cho các ứng dụng cần năng lực nâng tải lớn, độ ổn định cao và kiểm soát tải an toàn, hơn là các dây chuyền yêu cầu chu kỳ nâng cực nhanh.
Dòng sản phẩm này có các mức chiều cao nâng hạ (HOL) từ 7 m đến 24 m, kết cấu Double Girder Hoist, cụm móc theo tiêu chuẩn DIN15401-16T, dây cáp 8×26, đường kính mặt cắt cáp D15 và khả năng chịu lực của cáp 2160 N/mm².

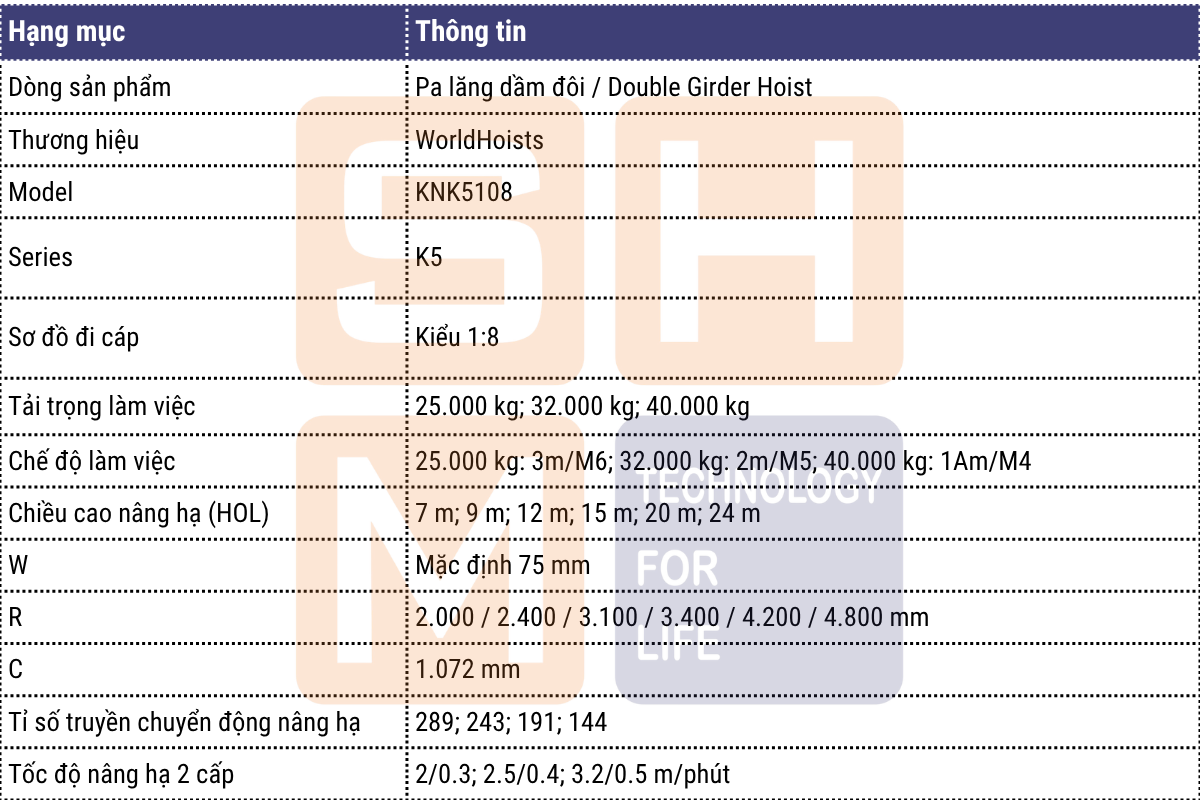

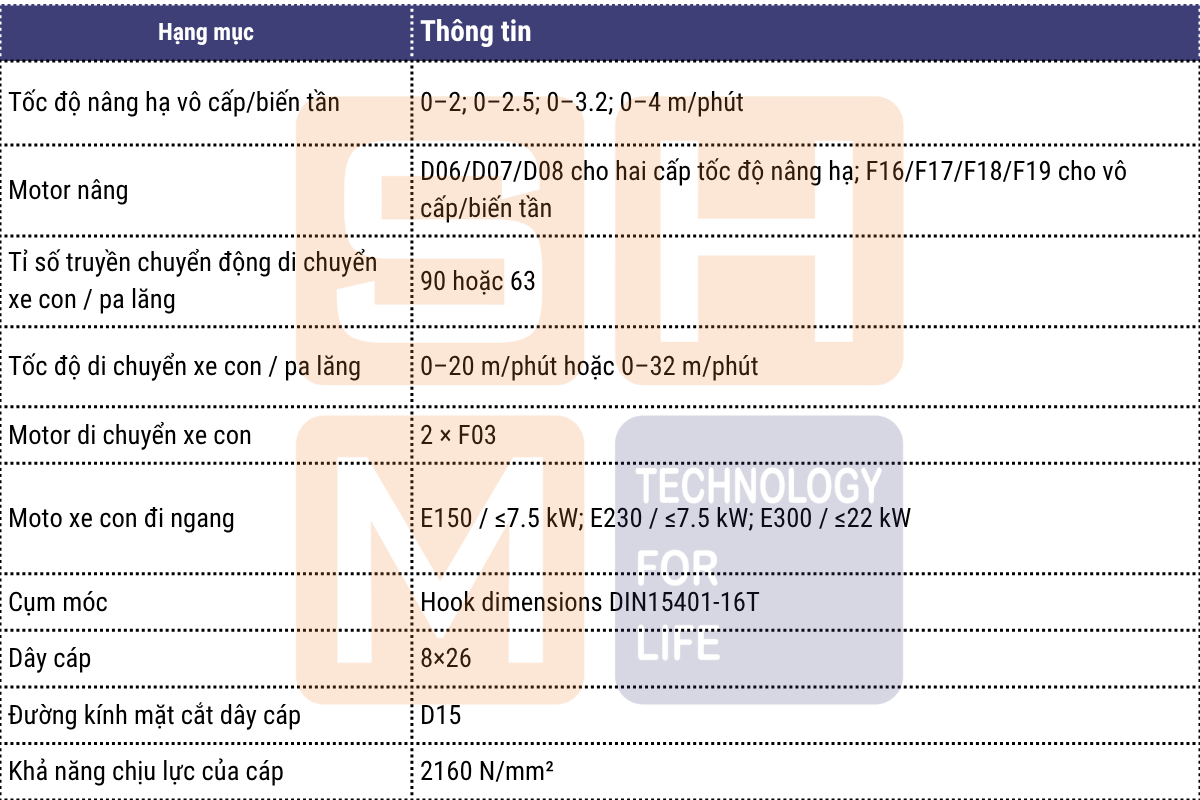

1. Thông số kỹ thuật chính của pa lăng dầm đôi WorldHoists KNK5108
Thông tin chi tiết về mẫu pa lăng dầm đôi WorldHoists KNK5108. Anh, chị có thể tham khảo chi tiết tại đây:

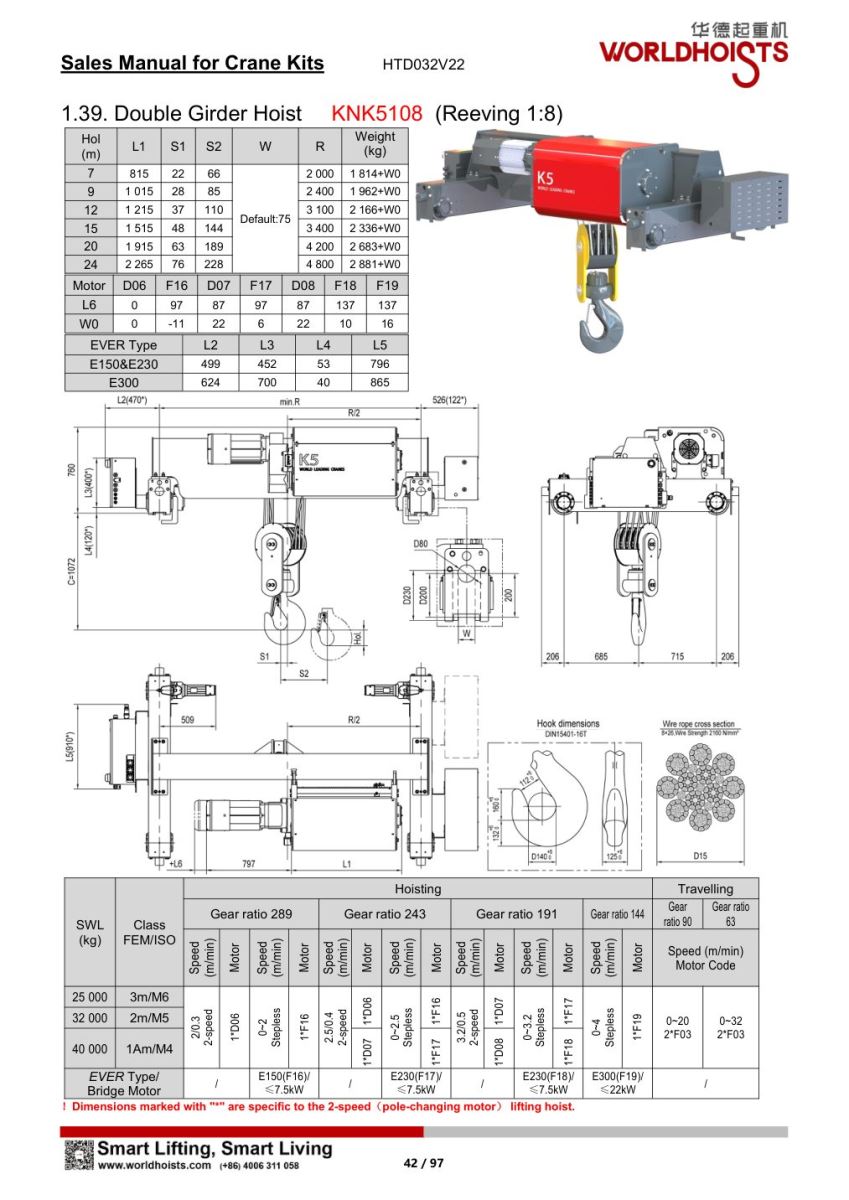

Thông tin pa lăng dầm đôi WorldHoists KNK5108 từ nhà sản xuất - dựa theo catalogue kỹ thuật của WorldHoists:
2. Khi nào nên chọn pa lăng WorldHoists KNK5108?
WorldHoists KNK5108 nên được cân nhắc khi dự án cần pa lăng dầm đôi cho nhóm tải 25–40 tấn, đặc biệt trong các trường hợp tải nâng lớn, cần kết cấu xe con chắc chắn, khả năng kiểm soát tải tốt và mức tốc độ nâng hạ phù hợp với vận hành tải nặng.
3. Kích thước lắp đặt KNK5108

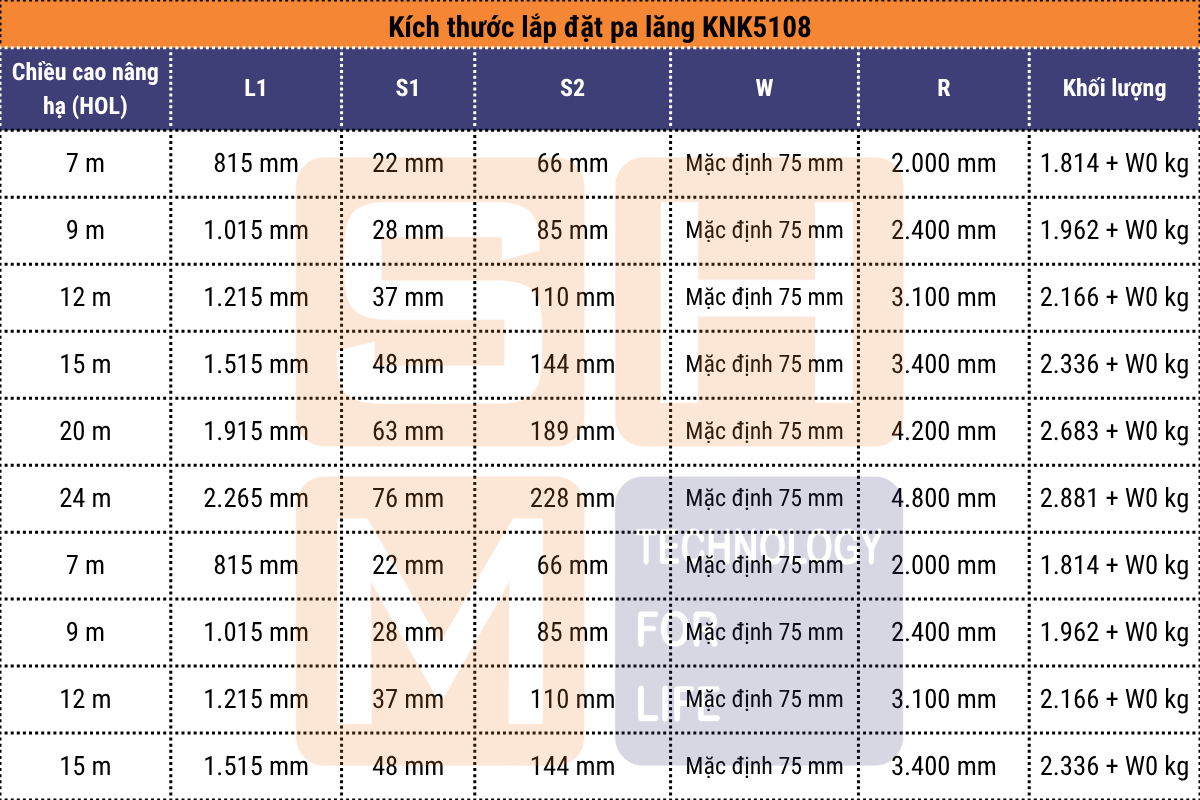

3.1. Bảng kích thước lắp đặt pa lăng dầm đôi KNK5108

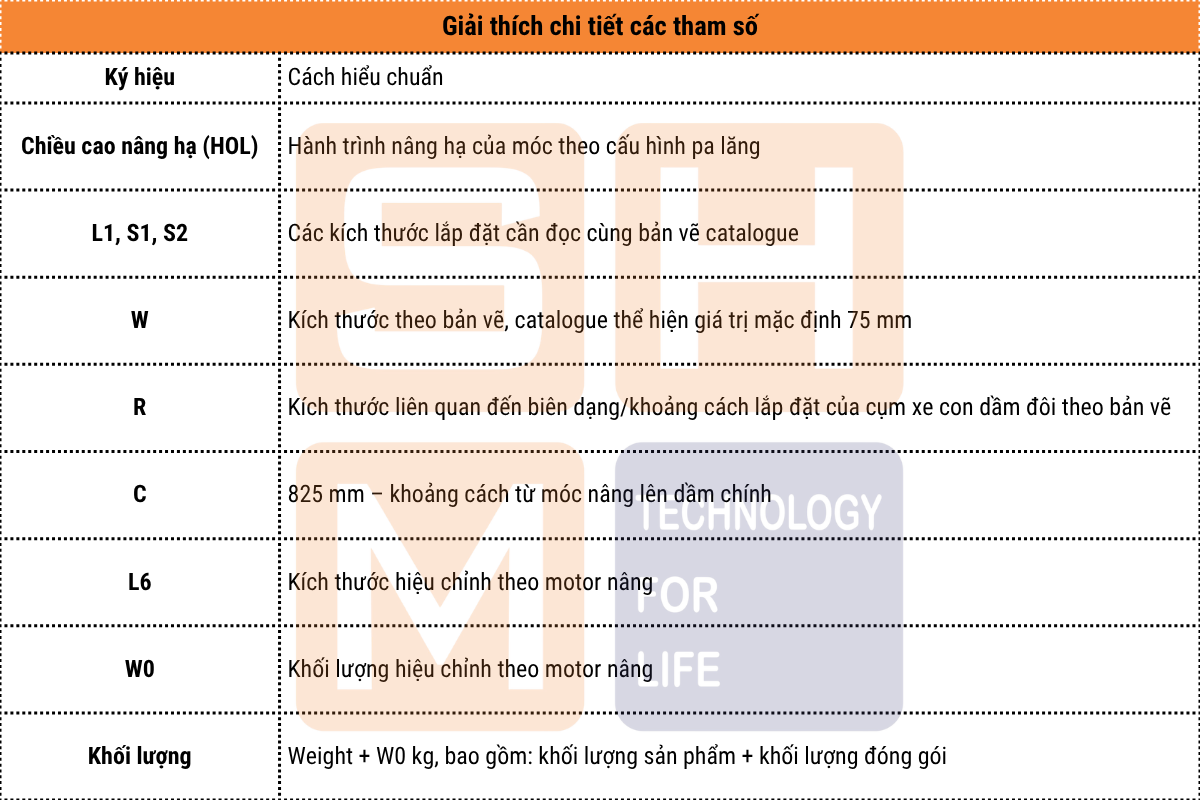

Trong đó:

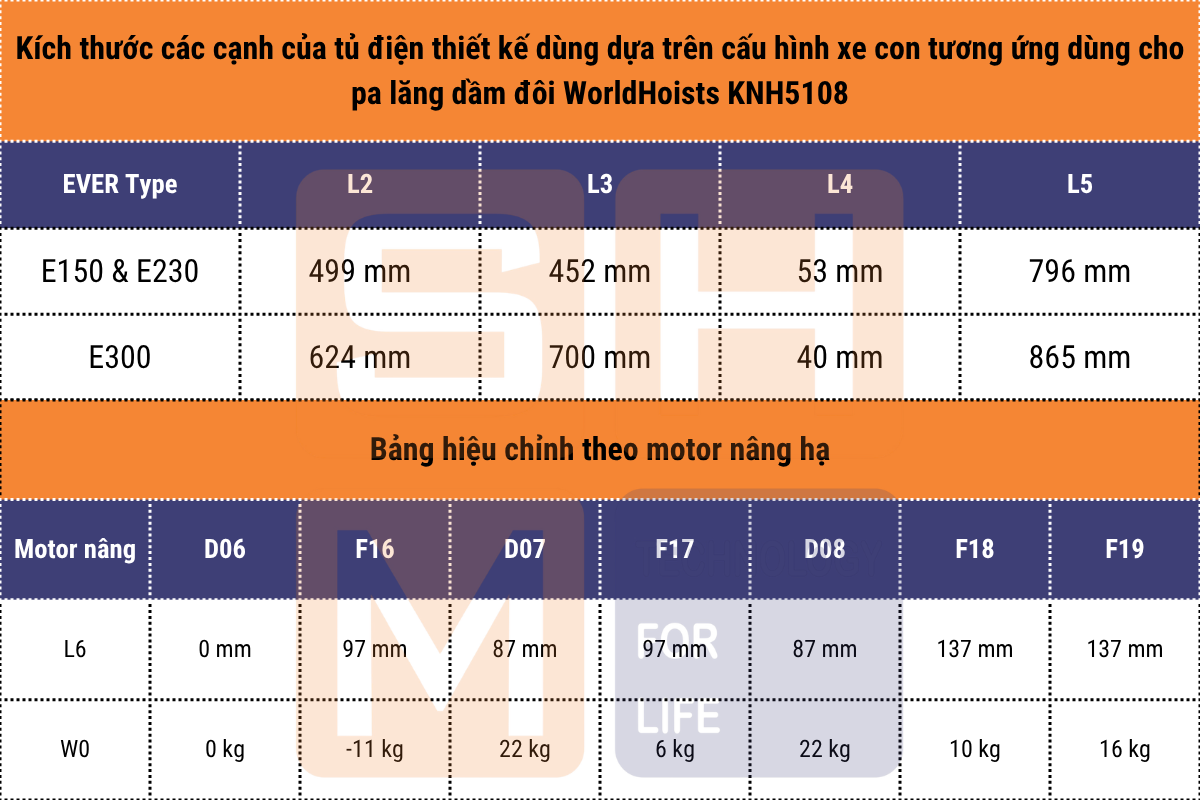

3.2. Kích thước bổ sung theo kích thước hộp kỹ thuật và bảng hiệu chỉnh kích thước theo motor nâng hạ pa lăng dầm đôi WorldHoists KNK5106
Đối với dòng pa lăng dầm đôi KNK 5100 Series (bao gồm các cấu hình KNK 5102, KNK 5104, KNK 5106, KNK 5108) hay các dòng KNK5200 Series (bao gồm KNK 5202, KNK5204, KNK 5206) có một điểm chung là trên thiết kế của pa lăng sẽ có thể gắn kèm theo cụm tủ điện (tủ biến tần, tủ điện trở xả,...). Điều này có thể khiến kích thước tổng thể của pa lăng tăng lên đáng kể, chính vì vậy chủ đầu tư và đơn vị thi công cần khảo sát kỹ không gian nơi lắp đặt pa lăng dự kiến, tránh rủi ro an toàn trong quá trình mua sắm, lắp đặt, vân hành pa lăng.

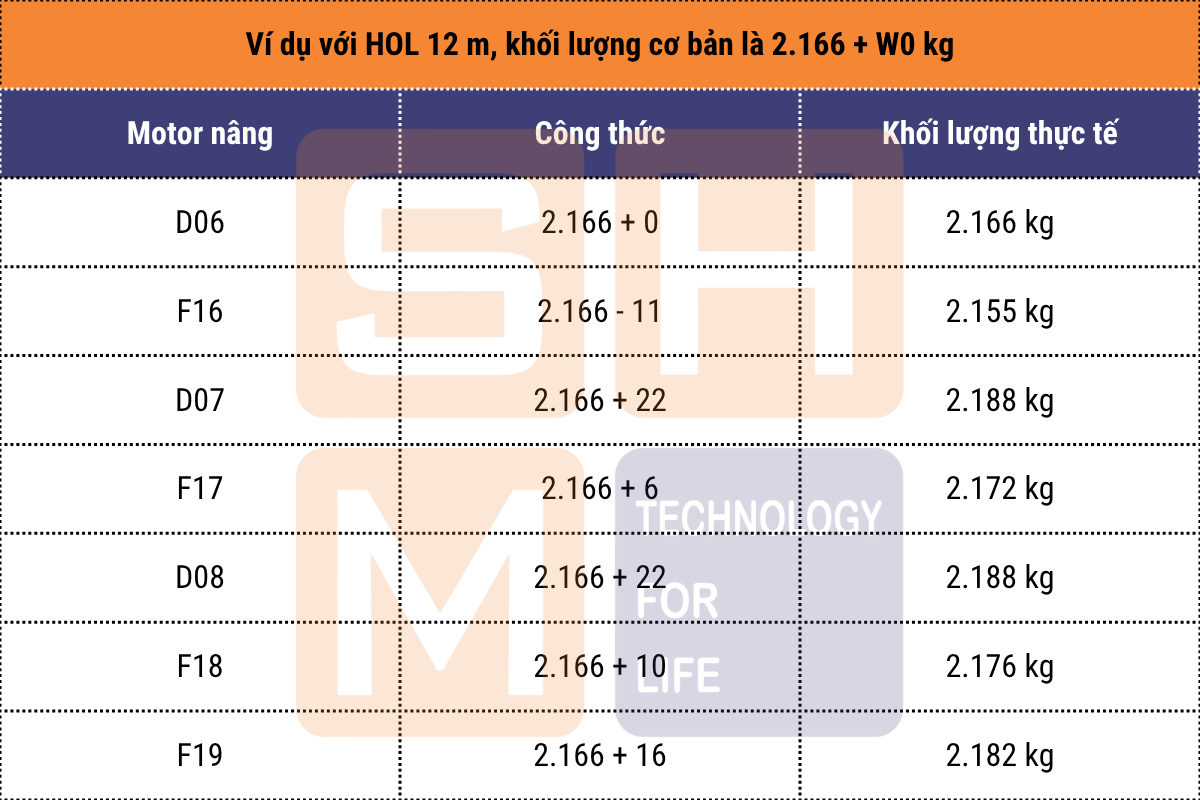

Để dễ hình dung, SHM xin lấy ví dụ cụ thể như sau:
Chú ý:
Bảng này cần được dùng khi đối chiếu cấu hình moto xe con đi ngang tương ứng với từng nhóm tốc độ nâng hạ. Khi triển khai bản vẽ kỹ thuật, không nên chỉ đọc riêng bảng HOL mà cần kết hợp thêm bảng EVER Type để kiểm tra đủ không gian lắp đặt pa lăng trên môi trường thực địa.

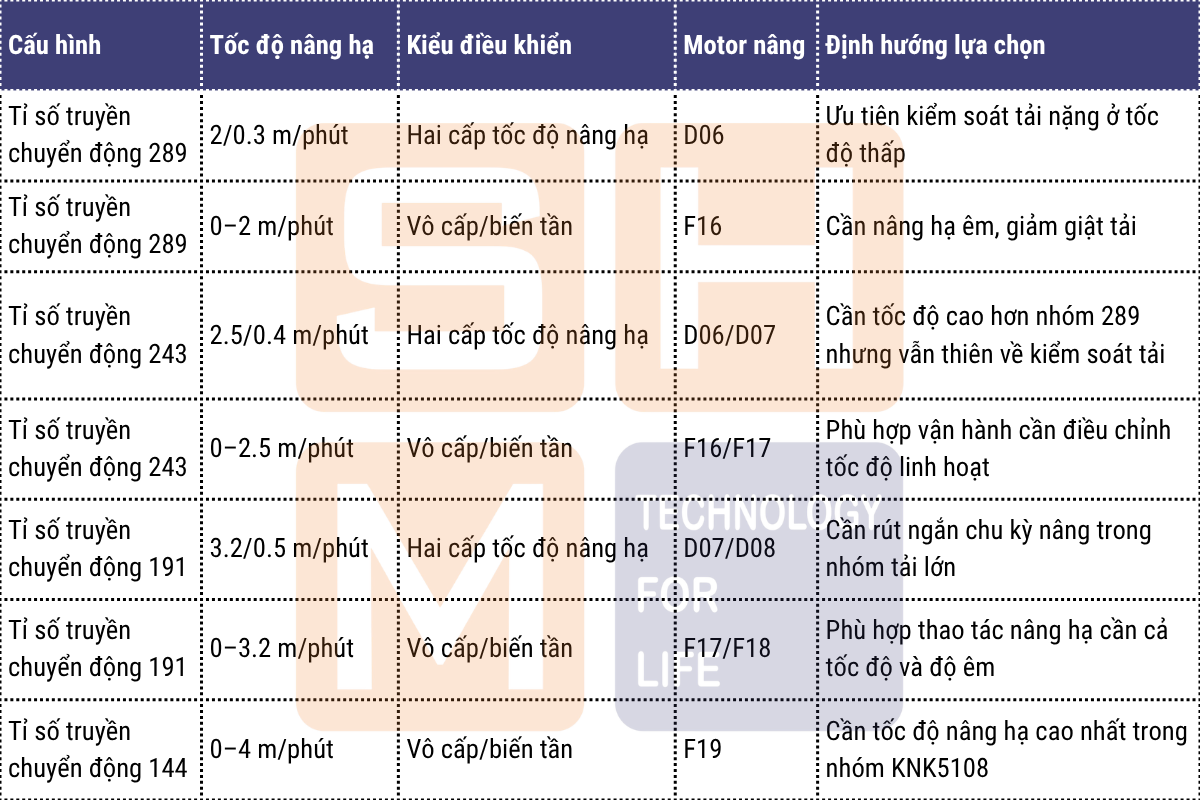

4. Cấu hình xe con, tỉ số truyền chuyển động, motor nâng hạ và tốc độ nâng hạ của pa lăng dầm đôi KNH5108
Theo catalogue, WorldHoists KNK5108 có các cấu hình nâng hạ theo tỉ số truyền chuyển động 289, 243, 191, 144. Cấu hình này phù hợp khi cần ưu tiên khả năng kiểm soát tải nặng ở tốc độ thấp, đặc biệt với các thao tác nâng cần độ an toàn và độ chính xác cao.
Chú ý:
Ở nhóm tỉ số truyền chuyển động từ 243, 191, mã motor có thể thay đổi theo tải trọng làm việc. Khi chốt cấu hình thực tế, cần đối chiếu lại theo dòng tải 25.000 kg, 32.000 kg hoặc 40.000 kg.

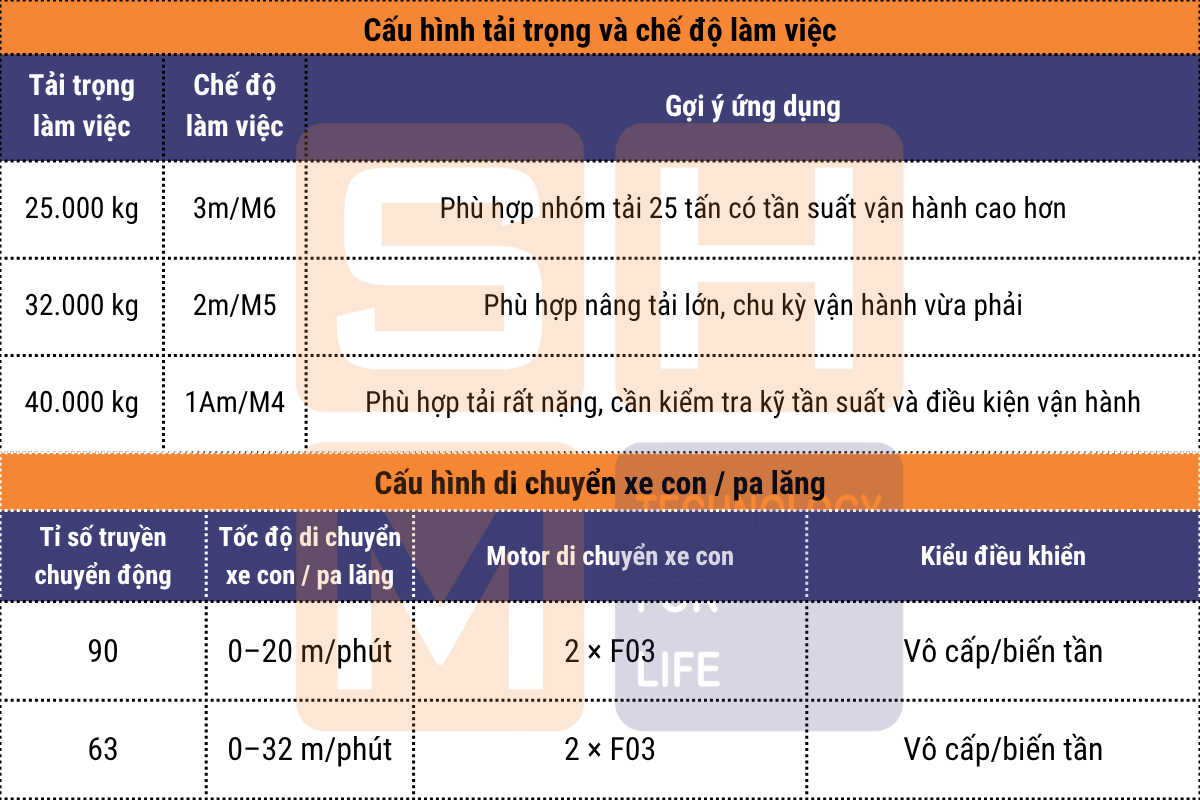

5. Cấu hình tải trọng và chế độ làm việc - xe con trên pa lăng dầm đôi WorldHoists KNK5108
Phần di chuyển xe con / pa lăng của KNK5108 có hai lựa chọn tốc độ: 0–20 m/phút và 0–32 m/phút. Với nhóm tải 25–40 tấn, lựa chọn tốc độ di chuyển cần được đánh giá cùng chiều dài đường chạy, khoảng cách dừng tải, độ võng dầm, ray, bánh xe, hệ phanh và yêu cầu an toàn vận hành trong nhà xưởng.
Khuyến nghị: Vì KNK5108 làm việc ở nhóm tải rất lớn, các thông số như C, R, W, L1, S1, S2, khối lượng sau khi cộng W0, tốc độ nâng hạ và tốc độ di chuyển xe con / pa lăng cần được kiểm tra đồng thời với bản vẽ cầu trục.

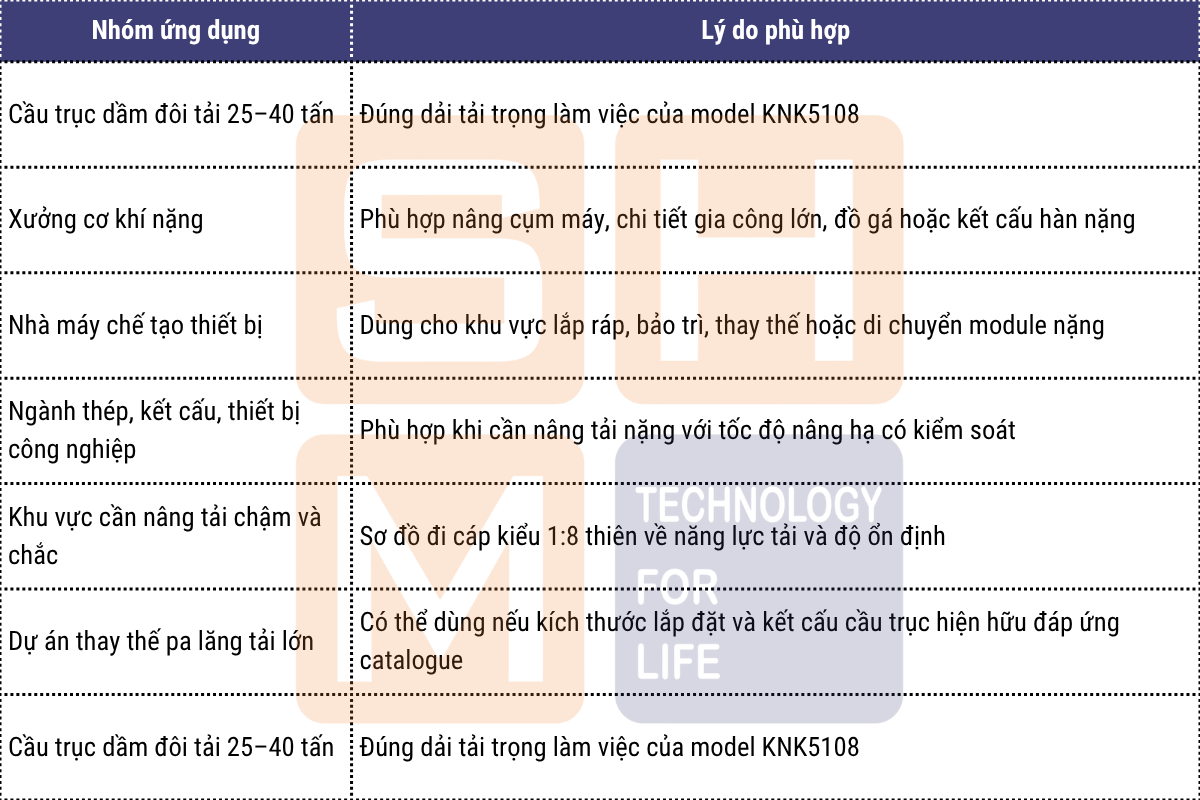

6. Ứng dụng phù hợp tại Việt Nam của pa lăng dầm đôi KNK5108 WorldHoists
WorldHoists KNK5108 phù hợp cho các nhà xưởng và dự án cần nâng hạ tải rất lớn bằng cầu trục dầm đôi. Dòng này đặc biệt phù hợp khi tải trọng nằm trong dải 25–40 tấn, chiều cao nâng hạ yêu cầu không quá dài và cần kiểm soát tải ổn định.
Chú ý: Với những yêu cầu sử dụng trong những môi trường đặc biệt như phòng sạch (cleanroom), ngoài trời, nhiệt độ cao, độ ẩm lớn, bụi nặng, hóa chất, phòng nổ hoặc luyện kim, WorldHoists có những dòng pa lăng chuyên dụng riêng. Quý khách hàng quan tâm có thể liên hệ ngay trực tiếp tới SHM thông qua hotline: 0325 878 868 hoặc 0789 376 856 để chúng tôi tư vấn cụ thể và chính xác theo nhu cầu sử dụng.

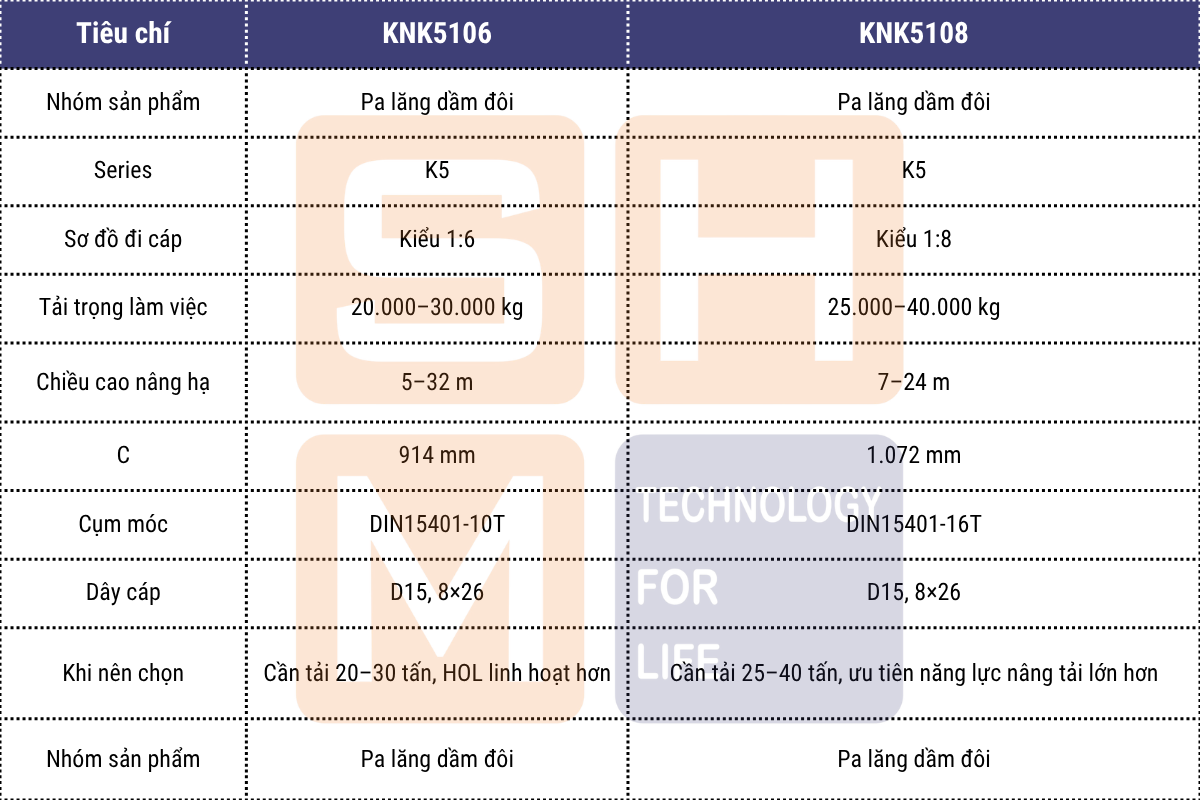

7. So sánh nhanh pa lăng dầm đôi KNK5108 với KNH5106
FAQ
Pa lăng dầm đôi WorldHoists KNK5108 là gì?
Pa lăng dầm đôi WorldHoists KNK5108 là dòng pa lăng cáp điện dầm đôi thuộc series K5, dùng cho cầu trục dầm đôi hoặc hệ xe con chạy trên hai dầm chính.
KNK5108 có tải trọng làm việc bao nhiêu?
Theo catalogue, KNK5108 phù hợp với dải tải trọng làm việc 25.000–40.000 kg.
KNK5108 dùng sơ đồ đi cáp kiểu gì?
Model này sử dụng sơ đồ đi cáp kiểu 1:8.
KNK5108 có chiều cao nâng hạ nào?
KNK5108 có các mức chiều cao nâng hạ (HOL) gồm 7 m, 9 m, 12 m, 15 m, 20 m và 24 m.
KNK5108 có những tốc độ nâng hạ nào?
KNK5108 có các tốc độ nâng hạ 2 cấp gồm 2/0.3, 2.5/0.4 và 3.2/0.5 m/phút. Ngoài ra, catalogue cũng thể hiện các cấu hình vô cấp/biến tần gồm 0–2, 0–2.5, 0–3.2 và 0–4 m/phút.
KNK5108 có tốc độ di chuyển xe con / pa lăng bao nhiêu?
Model này có hai lựa chọn tốc độ di chuyển xe con / pa lăng: 0–20 m/phút và 0–32 m/phút, đều dùng motor di chuyển xe con 2 × F03 theo catalogue.
KNK5108 dùng cho cầu trục dầm đơn được không?
Không nên dùng KNK5108 cho cầu trục dầm đơn như cấu hình mặc định. Đây là dòng pa lăng dầm đôi (Double Girder Hoist), phù hợp cho cầu trục dầm đôi hoặc xe con chạy trên hai dầm chính.
Khi nào nên chọn KNK5108?
Nên chọn KNK5108 khi dự án cần pa lăng dầm đôi tải 25–40 tấn, sơ đồ đi cáp kiểu 1:8, chiều cao nâng hạ 7–24 m và yêu cầu kiểm soát tải nặng ổn định.
