STAHL ST3216 là pa lăng xích điện có tải trọng làm việc 1.600 kg và 3.200 kg trong selection table. Hai phiên bản được thể hiện ở cả hai mức tải là ST3216-8/2 và ST3216-12/3.
Tải 1.600 kg sử dụng số nhánh xích 1/1, còn tải 3.200 kg sử dụng 2/1. Các cấu hình đều được phân loại chế độ làm việc M5 và sử dụng motor E42.

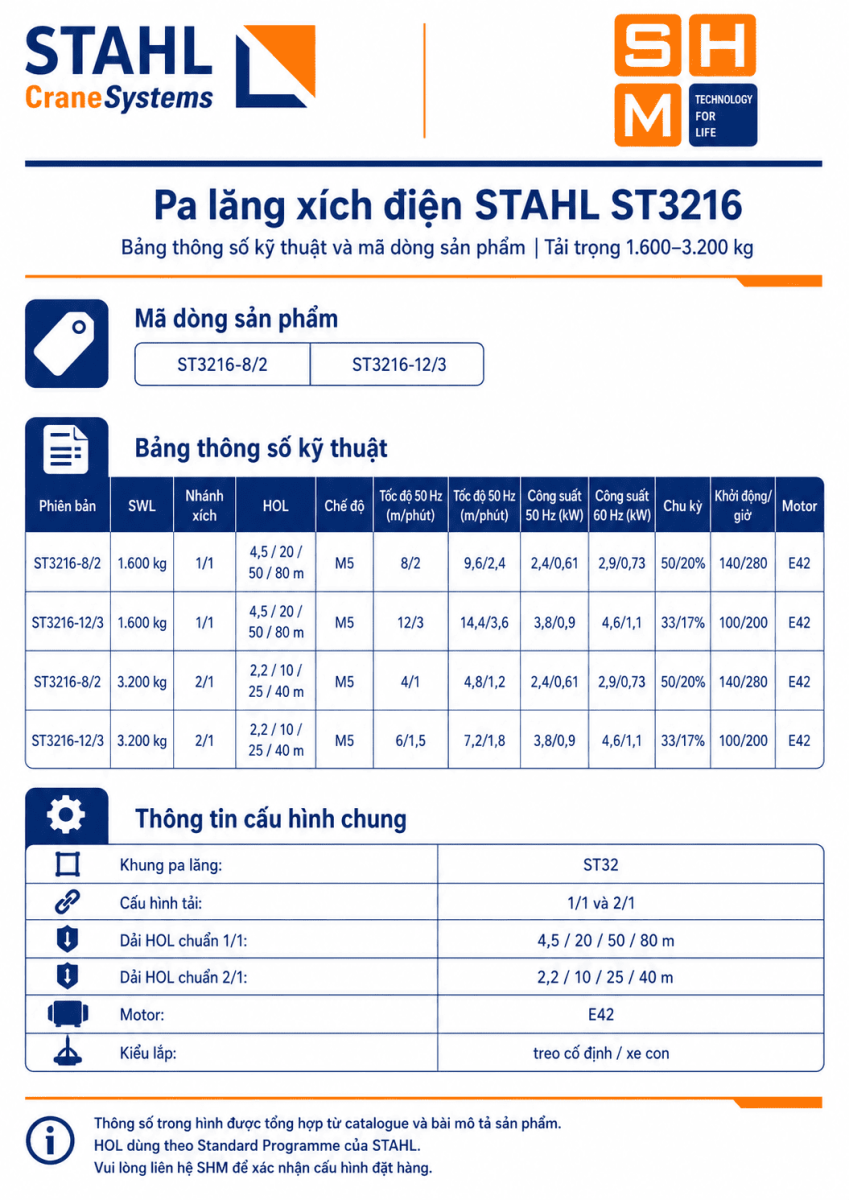

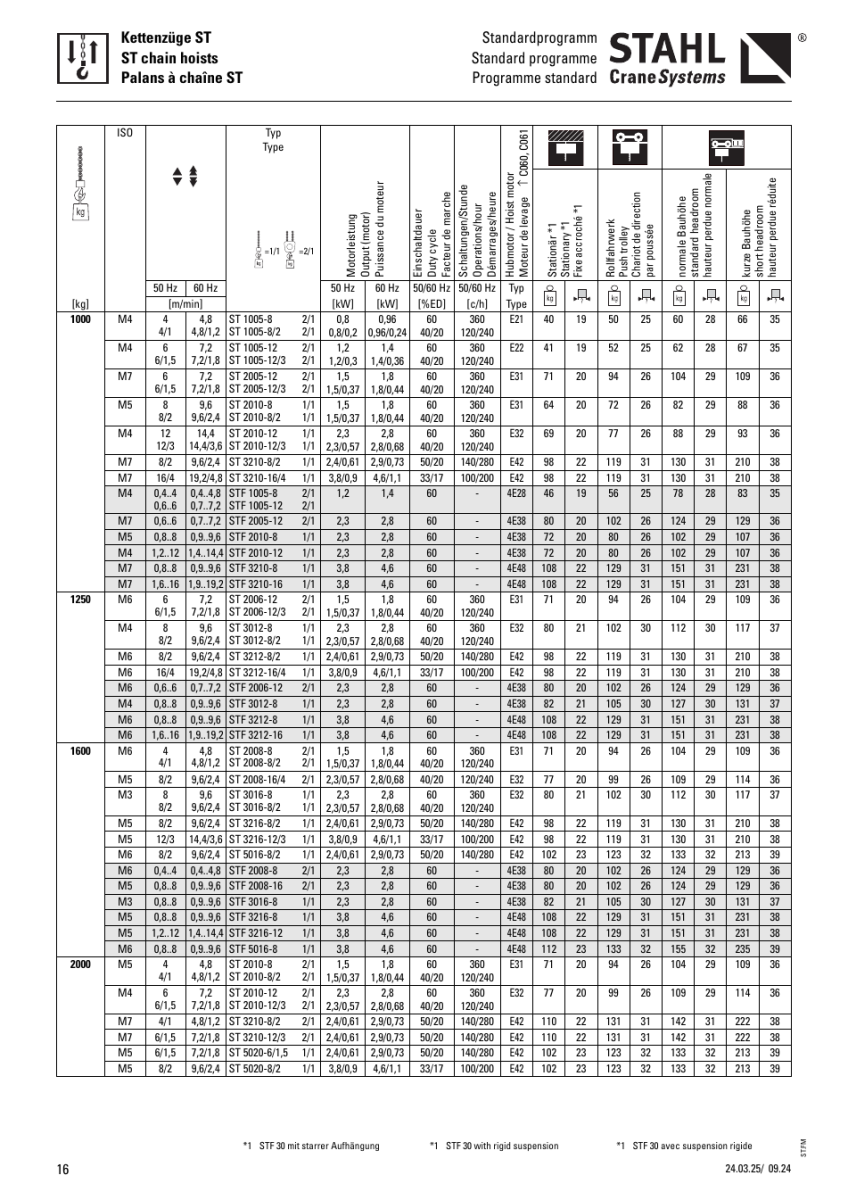

Bảng thông số kỹ thuật ST3216
ST3216-8/2
ST3216-8/2 có hai cấp tốc độ. Ở 1.600 kg – 1/1, tốc độ là 8/2 m/phút tại 50 Hz. Khi sử dụng 2/1 cho tải 3.200 kg, tốc độ thực tế giảm còn 4/1 m/phút.
Công suất motor là 2,4/0,61 kW ở 50 Hz và 2,9/0,73 kW ở 60 Hz. Chu kỳ làm việc 50/20% và số lần khởi động 140/280 lần mỗi giờ.
ST3216-12/3
ST3216-12/3 cung cấp tốc độ cao hơn. Ở tải 1.600 kg, tốc độ là 12/3 m/phút tại 50 Hz. Ở tải 3.200 kg – 2/1, tốc độ tương ứng là 6/1,5 m/phút.
Cấu hình này dùng công suất 3,8/0,9 kW ở 50 Hz và 4,6/1,1 kW ở 60 Hz. Chu kỳ làm việc là 33/17% với 100/200 lần khởi động mỗi giờ.
Chọn tốc độ theo chu kỳ vận hành
ST3216-8/2 có tốc độ chính thấp hơn nhưng được catalogue ghi chu kỳ 50/20%. ST3216-12/3 tăng tốc độ chính và công suất, đồng thời có chu kỳ 33/17%.
Do đó, lựa chọn không chỉ dựa vào nhu cầu nâng nhanh. Tần suất vận hành, thời gian chạy motor, số lần khởi động và yêu cầu tốc độ chậm khi đặt tải cũng cần được xem xét cùng nhau.
Tải trọng và số nhánh xích
Với tải 1.600 kg, ST3216 sử dụng 1/1. Với tải 3.200 kg, cấu hình là 2/1 và tốc độ móc giảm một nửa so với mức 1/1 tương ứng.
Khi lập yêu cầu kỹ thuật hoặc báo giá, nên ghi rõ cả tải trọng và số nhánh xích để tránh nhầm giữa tốc độ trong tên biến thể với tốc độ thực tế của móc.
Cấu hình lắp đặt và thông tin bổ sung
ST3216 có thể được tích hợp theo phương án lắp và xe con phù hợp với hệ thống nâng. Chiều cao nâng hạ (HOL), bề rộng cánh dầm, tốc độ di chuyển xe con, nguồn điện và điều kiện môi trường cần được xác định trước khi chốt cấu hình.
Các yêu cầu về bảo vệ điện hoặc môi trường đặc biệt cần đối chiếu tài liệu kỹ thuật của đúng cấu hình đặt hàng.
Hướng dẫn chọn ST3216
Chọn ST3216-8/2 khi dải tốc độ 8/2 m/phút ở 1.600 kg hoặc 4/1 m/phút ở 3.200 kg phù hợp với quy trình. Chọn ST3216-12/3 khi cần tốc độ chính cao hơn và công suất motor lớn hơn.
Câu hỏi thường gặp
ST3216 nâng tối đa bao nhiêu trong selection table này?
3.200 kg với số nhánh xích 2/1.
ST3216-8/2 ở 3.200 kg có tốc độ bao nhiêu?
4/1 m/phút tại 50 Hz và 4,8/1,2 m/phút tại 60 Hz.
ST3216-12/3 ở 3.200 kg có tốc độ bao nhiêu?
6/1,5 m/phút tại 50 Hz và 7,2/1,8 m/phút tại 60 Hz.
ST3216 thuộc chế độ làm việc nào?
M5 trong các cấu hình được liệt kê.
