Pa lăng tiêu chuẩn WorldHoists KNH4102

Pa lăng tiêu chuẩn WorldHoists KNH4102 là dòng pa lăng tiêu chuẩn (Normal Headroom Hoist) thuộc series KH4 của WorldHoists, được thiết kế cho cầu trục dầm đơn (single girder crane) hoặc hệ monorail có đủ không gian lắp đặt pa lăng tiêu chuẩn.

Dòng sản phẩm này sử dụng sơ đồ đi cáp kiểu 1:2, phù hợp với dải tải trọng làm việc từ 4.000–5.000 kg. Theo catalogue, WorldHoists KNH4102 có các mức chiều cao nâng hạ (HOL) gồm 18 m, 24 m, 32 m, 40 m và 52 m, phù hợp với nhà xưởng cao, kho công nghiệp, khu vực bảo trì thiết bị, dây chuyền sản xuất nhiều cao độ hoặc hệ cầu trục dầm đơn cần hành trình nâng hạ dài.

Trong nhóm KNH4102, WorldHoists có hai cấu hình tốc độ chính:

• KNH4102-E090: phù hợp khi cần tốc độ nâng hạ vừa phải, sử dụng motor nâng D05/F15.
• KNH4102-E150&E230: phù hợp khi cần tốc độ nâng hạ cao hơn, sử dụng motor nâng D06/F16 cho E150 và D07/F17 cho E230.

Về bản chất, KNH4102-E150&E230 không phải bản tải lớn hơn của KNH4102-E090. Các cấu hình này cùng dải tải trọng, cùng sơ đồ đi cáp và cùng chiều cao nâng hạ, nhưng khác nhau ở tỉ số truyền chuyển động nâng hạ, tốc độ nâng hạ, motor nâng, moto xe con đi ngang và một số kích thước lắp đặt chi tiết như L3.

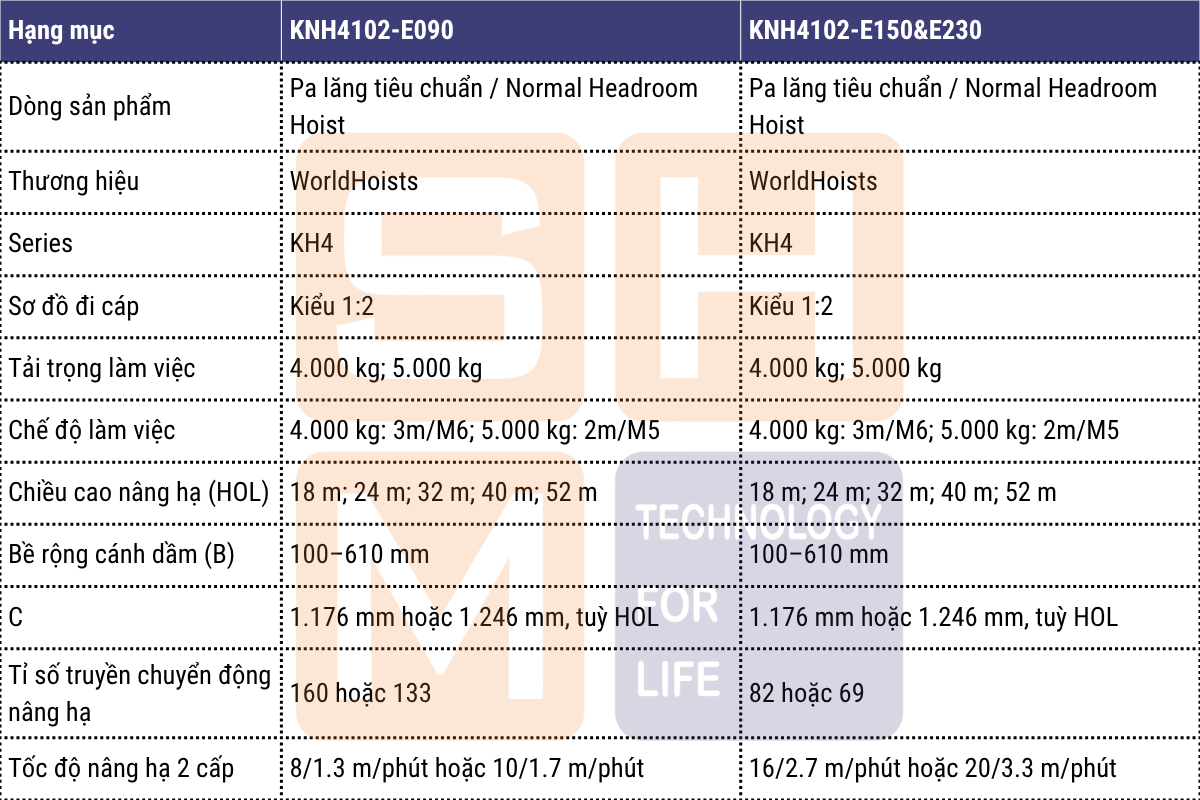

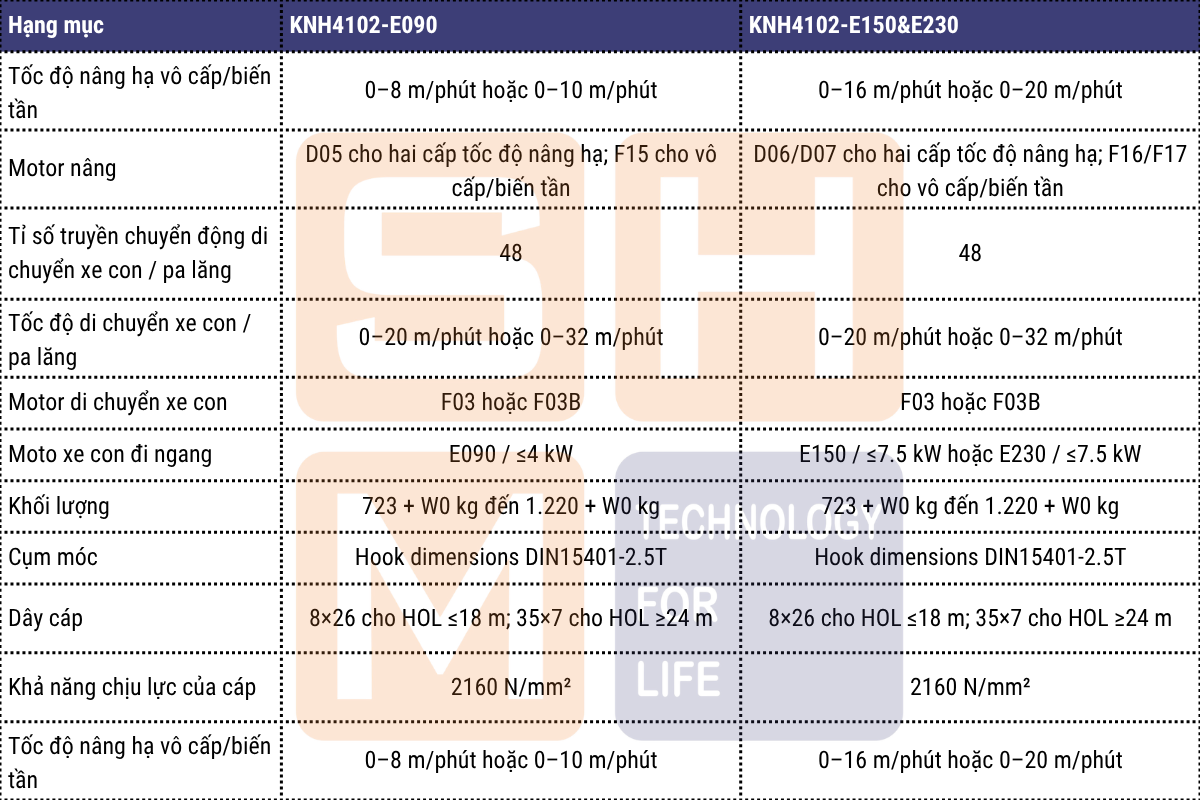

1. Thông số kỹ thuật chính của pa lăng tiêu chuẩn WorldHoists KNH4102

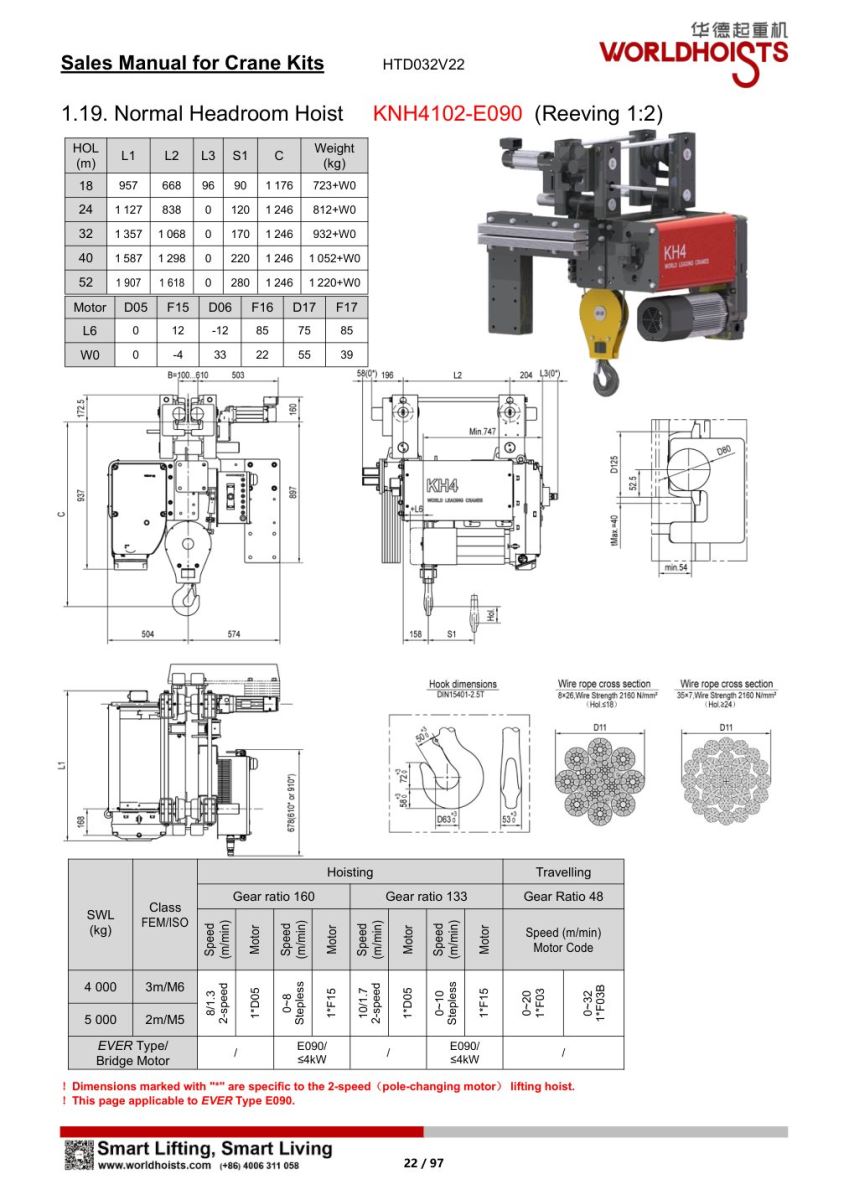

Thông tin chi tiết về các mẫu pa lăng KNH4102 với xe con E090, chiều cao nâng tiêu chuẩn của WorldHosists. Anh, chị có thể tham khảo chi tiết tại đây:

Thông tin chi tiết về các mẫu pa lăng KNH4102 với xe con E150 và E230, chiều cao nâng tiêu chuẩn của WorldHosists. Anh, chị có thể tham khảo chi tiết tại đây:

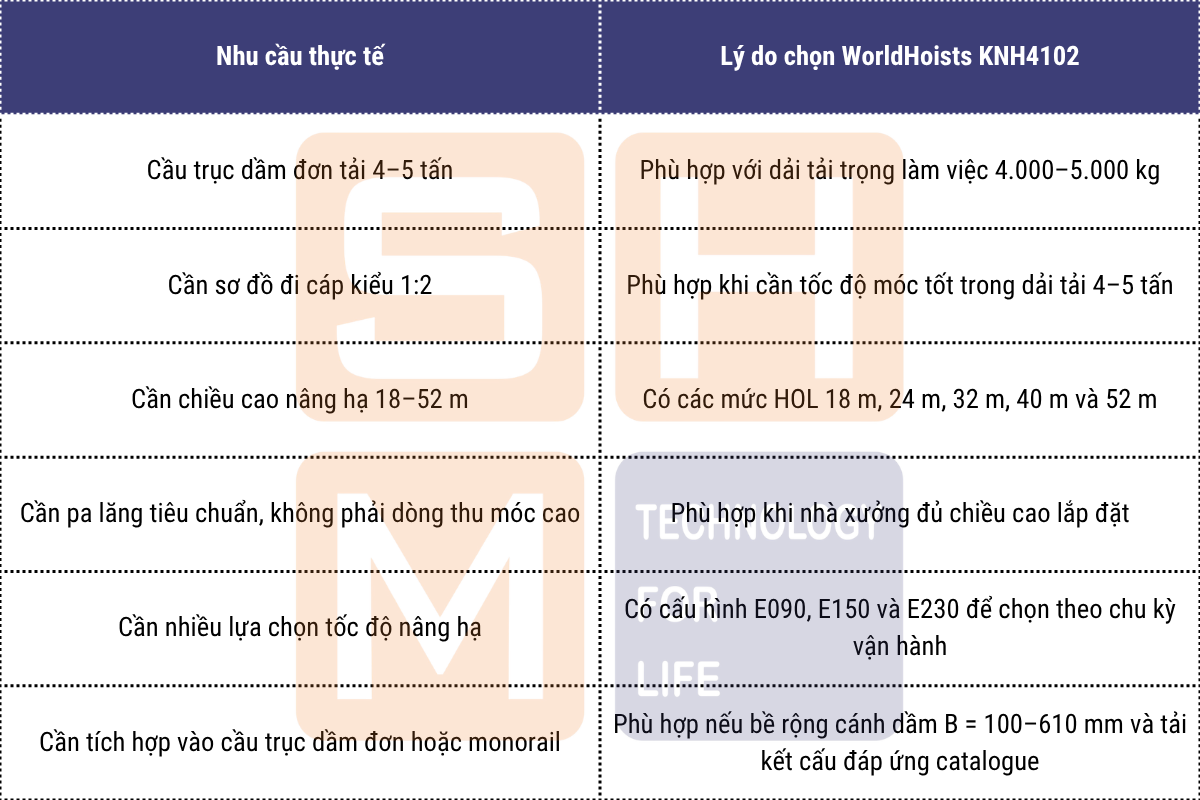

2. Khi nào nên chọn pa lăng tiêu chuẩn WorldHoists KNH4102 ?

WorldHoists KNH4102 phù hợp khi khách hàng cần một bộ pa lăng tiêu chuẩn cho cầu trục dầm đơn có dải tải trọng từ 4.000–5.000 kg, sử dụng sơ đồ đi cáp kiểu 1:2, cần chiều cao nâng hạ dài và nhà xưởng có đủ không gian để lắp đặt pa lăng tiêu chuẩn.

Nếu nhà xưởng bị hạn chế chiều cao hoặc cần tối ưu C - khoảng cách từ móc nâng lên dầm chính, nên cân nhắc nhóm pa lăng thu móc cao WorldHoist. Nếu khách hàng cần dải tải cao hơn hoặc sơ đồ đi cáp kiểu 1:4, cần đối chiếu sang các model KH4/KNH4104 hoặc K5 phù hợp hơn.

Thông tin chi tiết về mẫu pa lăng KNH4102 chiều cao nâng tiêu chuẩn của WorldHosists. Anh, chị có thể tham khảo chi tiết tại đây:

3. Phân biệt pa lăng tiêu chuẩn KNH4102-E090 với KNH4102-E150 và E230

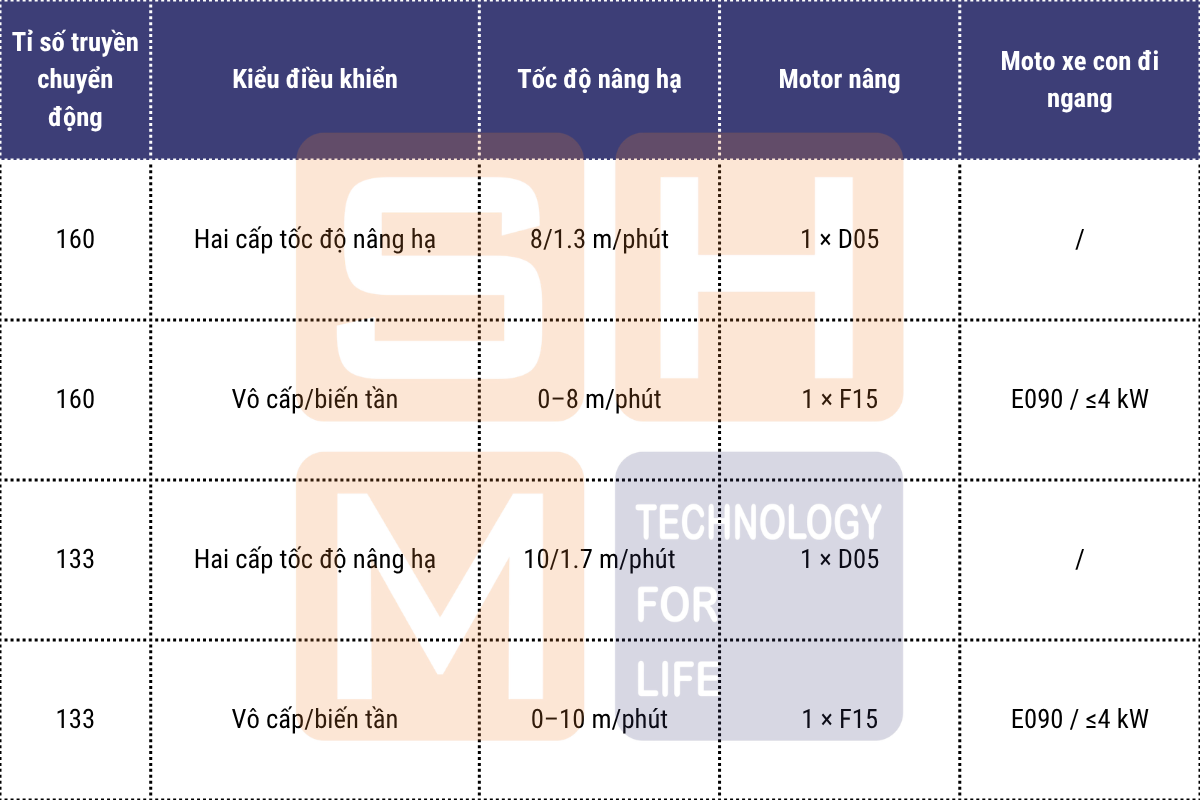

3.1. Pa lăng tiêu chuẩn KNH4102-E090: cấu hình tốc độ nâng hạ vừa phải

KNH4102-E090 phù hợp với các ứng dụng tải 4–5 tấn cần chiều cao nâng hạ dài, nhưng không yêu cầu tốc độ nâng hạ quá cao. Đây là cấu hình cân bằng giữa khả năng nâng tải, tốc độ vận hành và công suất motor.

3.2. Pa lăng tiêu chuẩn KNH4102-E150 và E230: cấu hình tốc độ nâng hạ cao hơn

KNH4102-E150&E230 phù hợp khi khách hàng cần rút ngắn chu kỳ nâng hạ trong cùng dải tải 4.000–5.000 kg. Đây là cấu hình nên ưu tiên cho khu vực cần tốc độ móc nhanh hơn so với E090.

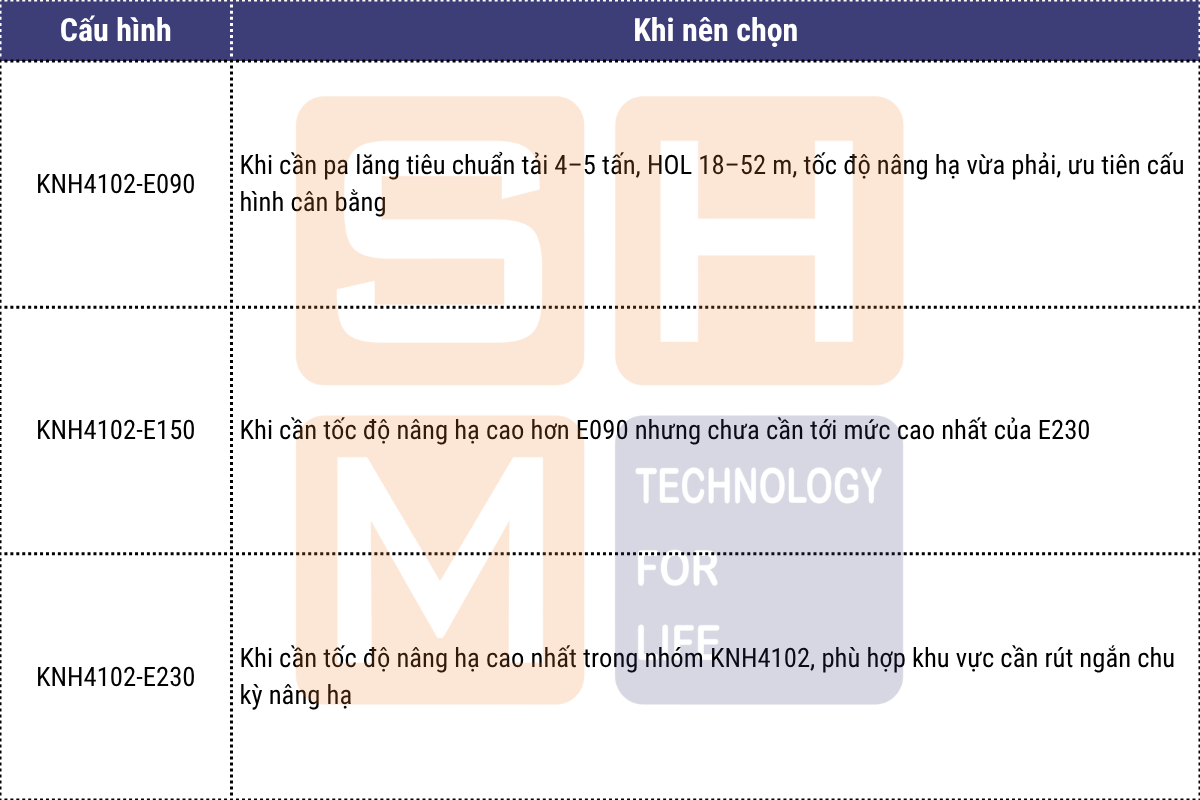

3.3. Cách chọn giữa pa lăng tiêu chuẩn KNH4102 với option xe con E090, E150 và E230

Tóm lại, nếu khách hàng chỉ cần vận hành ổn định, tốc độ nâng hạ vừa phải, KNH4102-E090 thường là cấu hình phù hợp. Nếu khách hàng cần nâng hạ nhanh hơn, nên cân nhắc KNH4102-E150 hoặc KNH4102-E230.

3.4. Bảng kích thước lắp đặt pa lăng tiêu chuẩn KNH4102

Trong đó:

Lưu ý: với KNH4102, hai cấu hình E090 và E150&E230 có cùng L1, L2, S1, C và khối lượng cơ bản, nhưng có khác biệt ở kích thước L3 tại một số mức HOL. Khi đưa vào báo giá kỹ thuật hoặc bản vẽ duyệt, SHM nên đối chiếu đúng L3 theo cấu hình tốc độ được chọn.

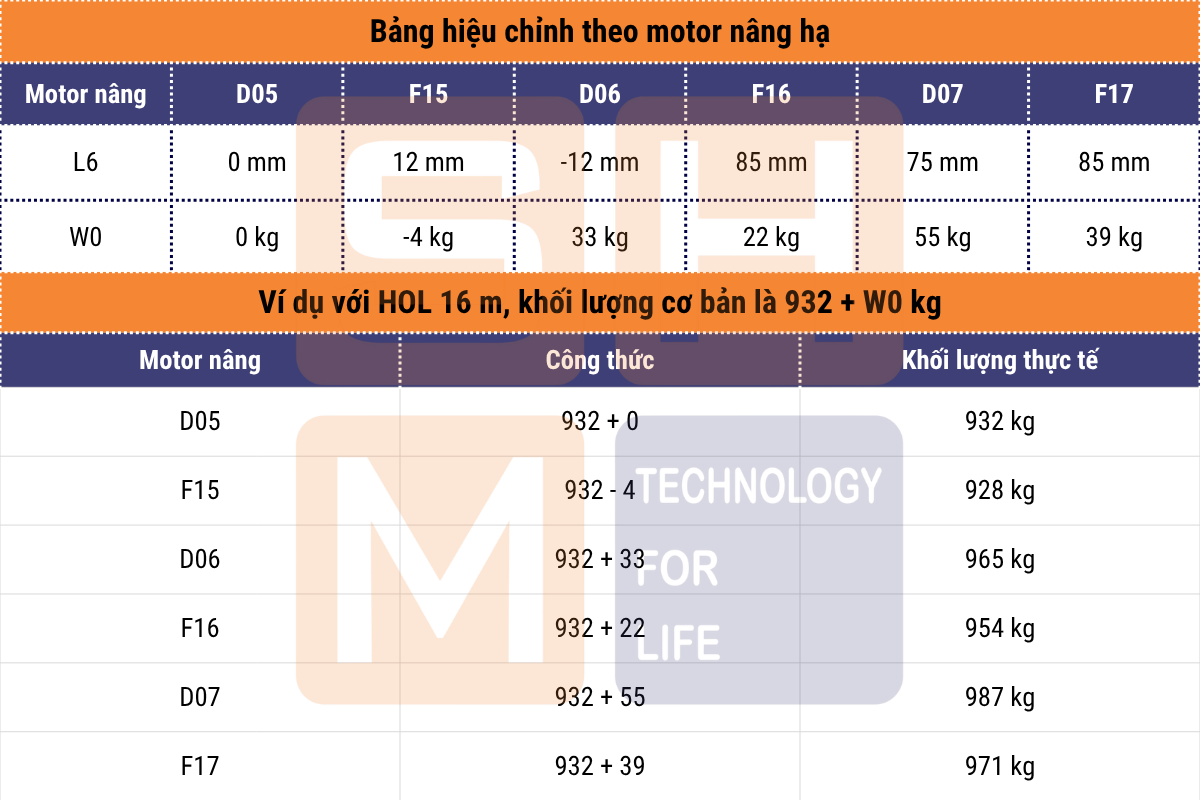

4. Bảng hiệu chỉnh theo motor nâng hạ kèm ví dụ minh hoạ - pa lăng tiêu chuẩn KNH4102 của WorldHoist

Trong bảng KNH4102, motor sử dụng chính cho cấu hình E090 là D05/F15. Các mã D06/F16/D17/F17 xuất hiện trong bảng motor để dùng cho các cấu hình liên quan khác trong cùng nhóm KH4, cần đối chiếu khi so sánh với các biến thể khác.

Diễn giải:

• D05 là mã motor nâng cho cấu hình 2 cấp tốc độ của KNH4102.
• F15 là mã motor nâng cho cấu hình vô cấp/biến tần của KNH4102.
• L6 là kích thước hiệu chỉnh theo motor nâng.
• W0 là khối lượng hiệu chỉnh theo motor nâng.
• Khi tính khối lượng thực tế, cần lấy Weight + W0 kg, bao gồm khối lượng sản phẩm và khối lượng đóng gói.

Ví dụ với HOL 32 m, khối lượng cơ bản là 932 + W0 kg:

5. Cấu hình tốc độ nâng hạ và cấu hình di chuyển xe con / pa lăng - WorldHoist KNH4102

Với dòng WorldHoists KNH4102, phần di chuyển xe con / pa lăng sử dụng tỉ số truyền chuyển động 48, với hai lựa chọn tốc độ 0–20 m/phút hoặc 0–32 m/phút.

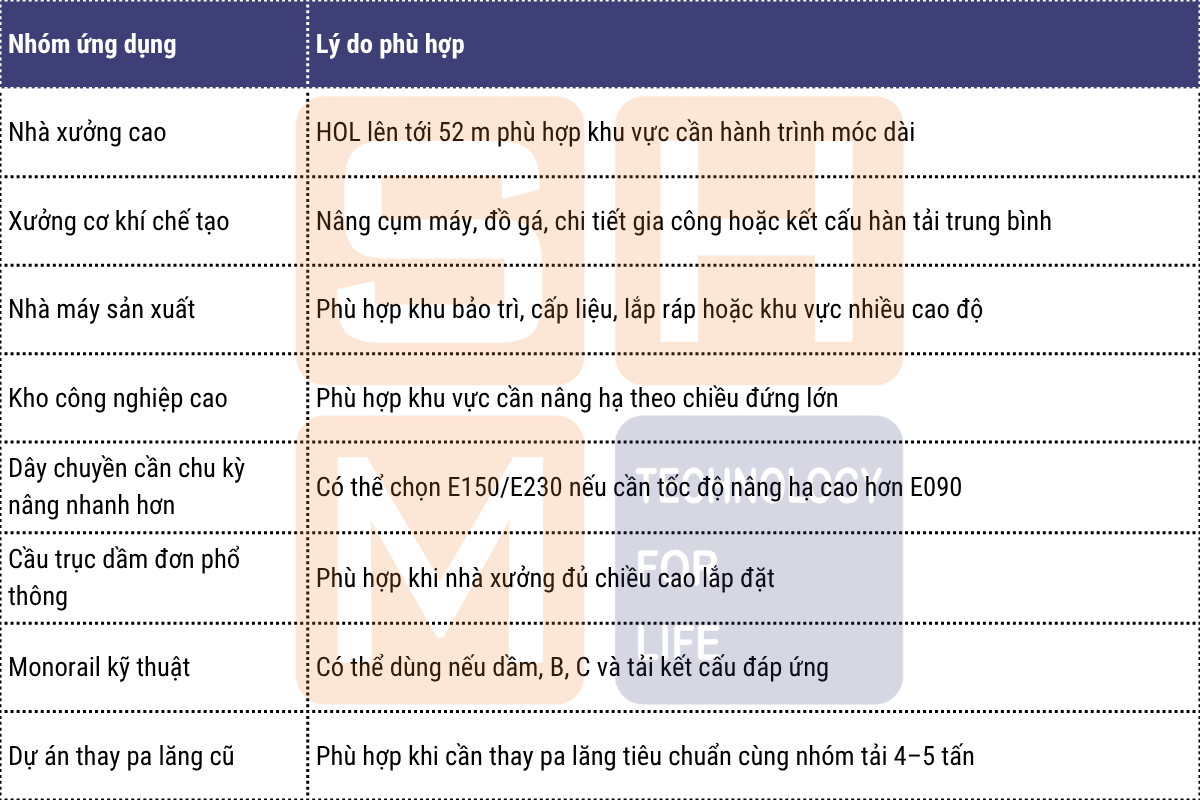

6. Ứng dụng phù hợp tại Việt Nam của pa lăng tiêu chuẩn WorldHoist KNH4102

WorldHoists KNH4102 phù hợp với các nhà xưởng cần pa lăng tiêu chuẩn cho cầu trục dầm đơn có dải tải trọng làm việc từ 4.000–5.000 kg, chiều cao nâng hạ dài và cần lựa chọn tốc độ nâng hạ theo mức độ vận hành thực tế.

Chú ý: Với những yêu cầu sử dụng trong những môi trường đặc biệt như phòng sạch (cleanroom), ngoài trời, nhiệt độ cao, độ ẩm lớn, bụi nặng, hóa chất, phòng nổ hoặc luyện kim, WorldHoists có những dòng pa lăng chuyên dụng riêng. Quý khách hàng quan tâm có thể liên hệ ngay trực tiếp tới SHM thông qua hotline: 0325 878 868 hoặc 0789 376 856 để chúng tôi tư vấn cụ thể và chính xác theo nhu cầu sử dụng.

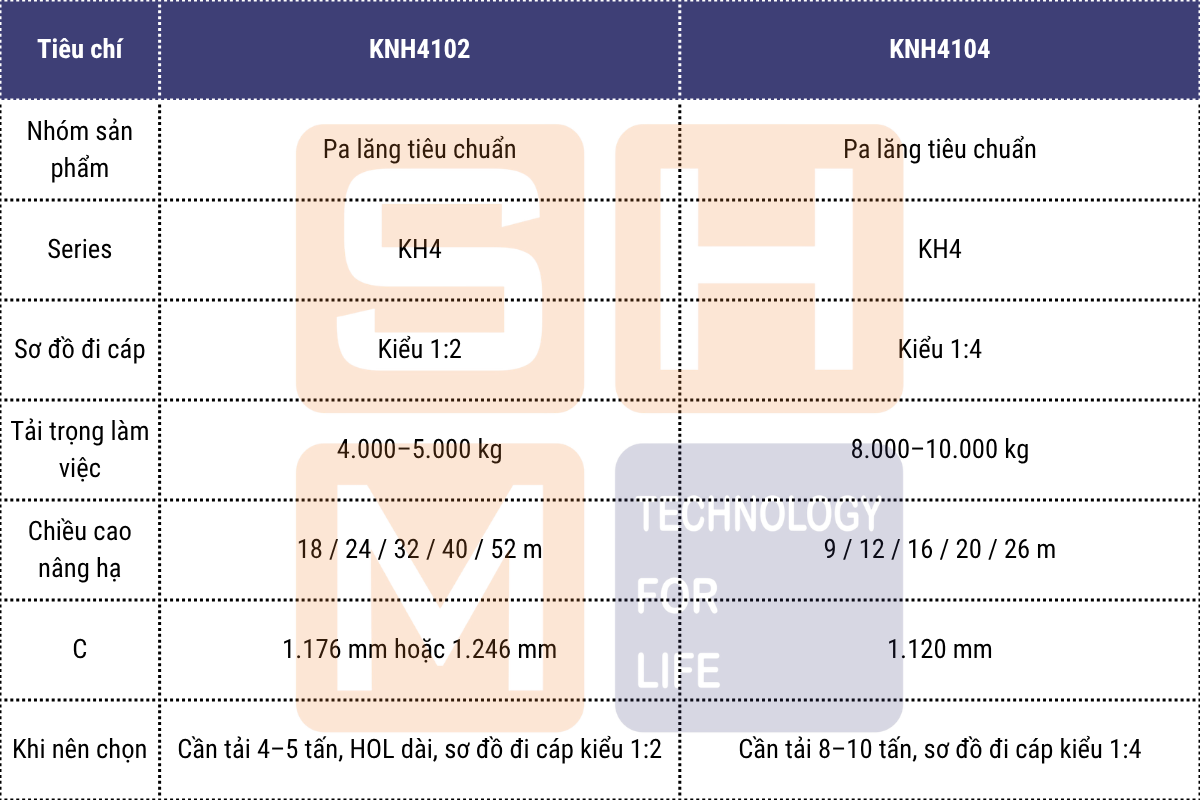

7. So sánh KNH4102 với các nhóm model liên quan
