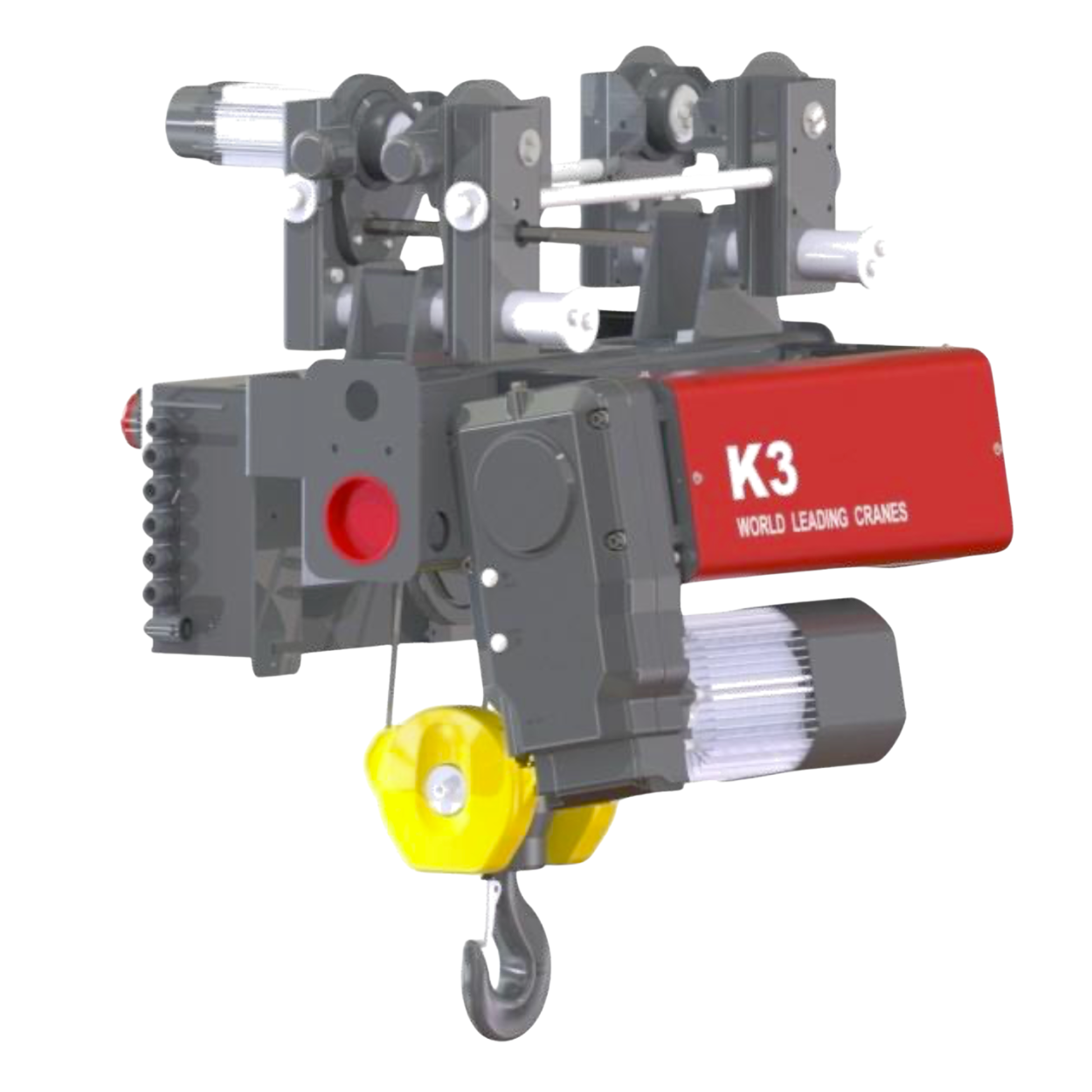

WorldHoists KNK3104-E050 là dòng pa lăng tiêu chuẩn (Normal Headroom Hoist) thuộc series K3 của WorldHoists, được thiết kế cho cầu trục dầm đơn (single girder crane) hoặc hệ monorail có đủ không gian lắp đặt pa lăng tiêu chuẩn.
Model này sử dụng sơ đồ đi cáp kiểu 1:4, phù hợp với dải tải trọng làm việc từ 4.000–5.000 kg. Theo catalogue, KNK3104-E050 có các mức chiều cao nâng hạ (HOL) gồm 6 m, 9 m, 12 m và 15 m, phù hợp với nhà xưởng sản xuất, kho công nghiệp, xưởng cơ khí, khu vực bảo trì thiết bị hoặc hệ cầu trục dầm đơn tải trung bình đến nặng.
Khác với nhóm pa lăng thu móc cao / pa lăng tiết kiệm chiều cao nâng, dòng pa lăng tiêu chuẩn không ưu tiên tối đa việc rút ngắn khoảng cách từ móc nâng lên dầm chính. Vì vậy, KNK3104-E050 phù hợp hơn với các nhà xưởng có đủ chiều cao lắp đặt, cần giải pháp pa lăng ổn định, dễ tích hợp và tối ưu chi phí đầu tư.

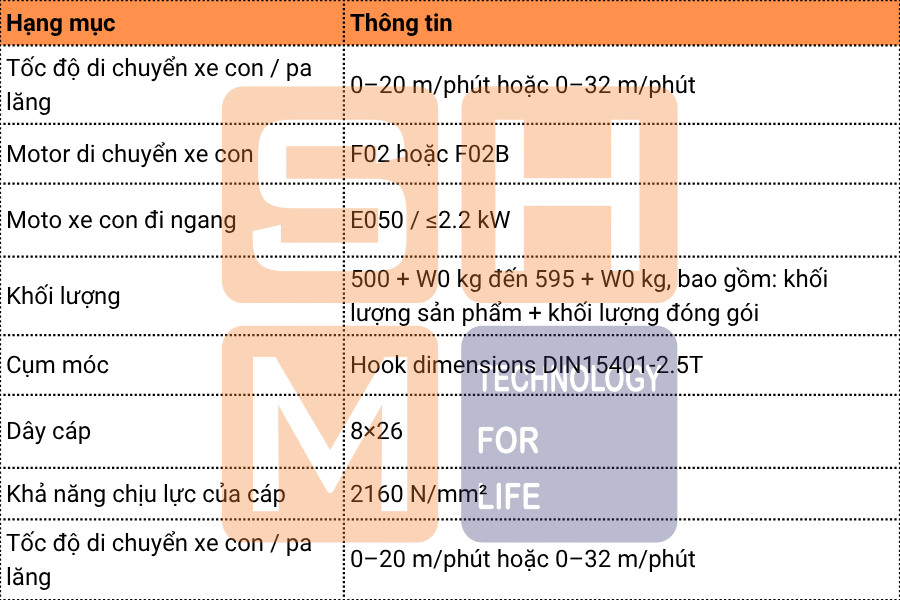

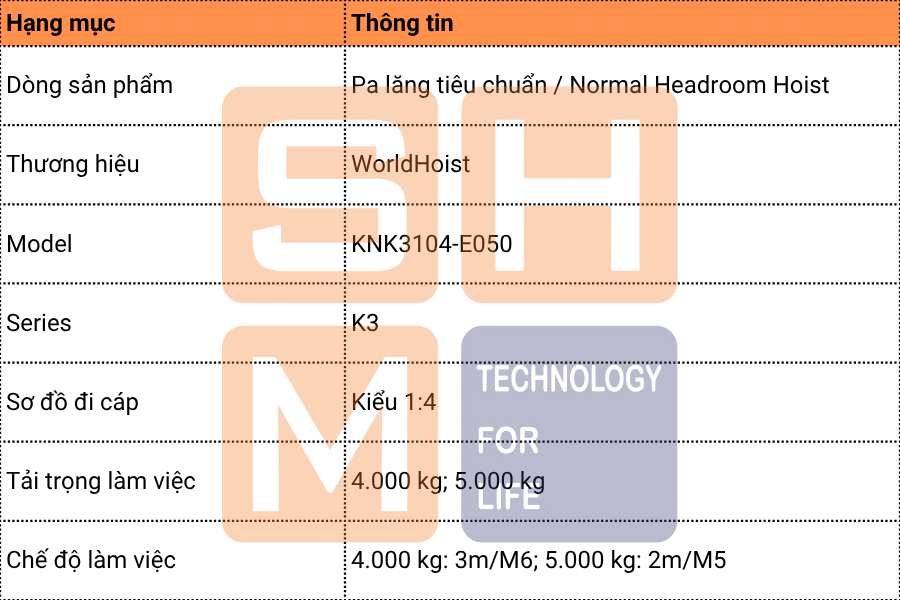

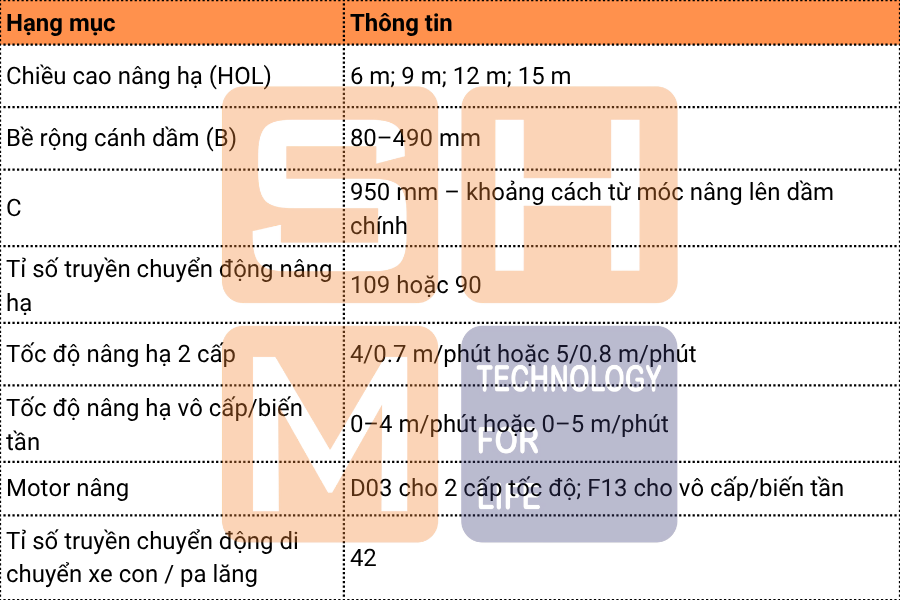

1. Thông số kỹ thuật chính của WorldHoists KNK3104-E050

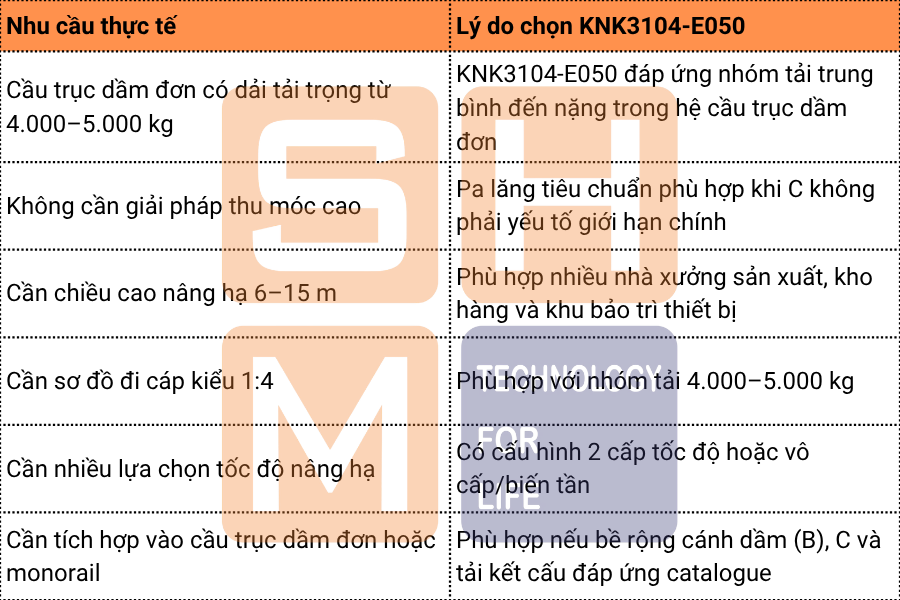

2. Khi nào nên chọn WorldHoists KNK3104-E050?
WorldHoists KNK3104-E050 phù hợp khi khách hàng cần một bộ pa lăng tiêu chuẩn cho cầu trục dầm đơn có dải tải trọng từ 4.000–5.000 kg, chiều cao nâng hạ vừa phải và nhà xưởng có đủ không gian lắp đặt pa lăng tiêu chuẩn.
Nếu nhà xưởng bị hạn chế chiều cao hoặc cần tối ưu C - khoảng cách từ móc nâng lên dầm chính, nên cân nhắc nhóm pa lăng thu móc cao WorldHoists cùng dải tải. Nếu khách hàng cần tốc độ nâng hạ cao hơn hoặc cấu hình khác, cần kiểm tra các biến thể E090/E150/E230 tương ứng trong catalogue.
3. Ưu điểm kỹ thuật của KNK3104-E050
3.1. Phù hợp cầu trục dầm đơn tiêu chuẩn
KNK3104-E050 là lựa chọn phù hợp cho các hệ cầu trục dầm đơn có không gian lắp đặt đủ cho pa lăng tiêu chuẩn. Với C = 950 mm, SHM cần kiểm tra thông số này với chiều cao móc yêu cầu, cao độ dầm, cao độ ray và không gian làm việc thực tế của nhà xưởng.
So với dòng thu móc cao, pa lăng tiêu chuẩn thường phù hợp hơn khi công trình không bị giới hạn nghiêm ngặt về chiều cao nâng hạ hữu dụng, đồng thời khách hàng ưu tiên cấu hình đơn giản và dễ tích hợp.

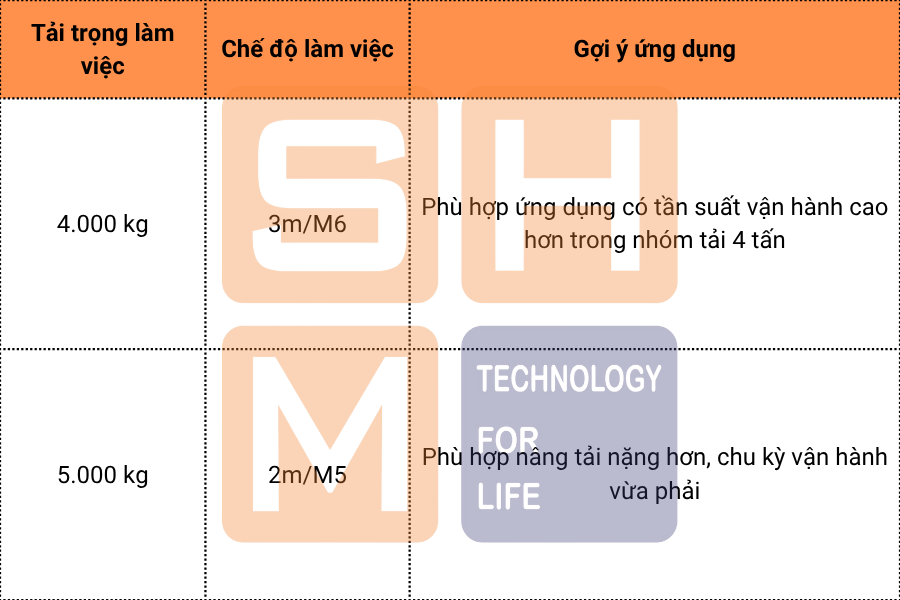

3.2. Dải tải trọng làm việc 4.000–5.000 kg
KNK3104-E050 đáp ứng hai mức tải trọng làm việc chính:
Khi chọn tải trọng, không nên chỉ dựa vào tải lớn nhất. Cần kiểm tra thêm tần suất nâng hạ, số ca vận hành, tỷ lệ nâng gần tải tối đa, môi trường làm việc và yêu cầu kiểm soát tải.

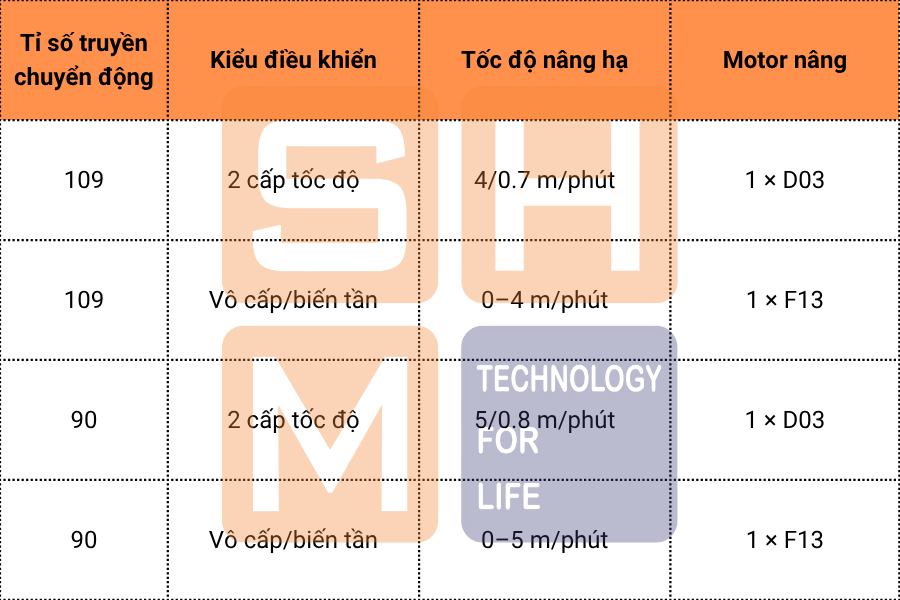

3.3. Có lựa chọn 2 cấp tốc độ hoặc vô cấp/biến tần
KNK3104-E050 có hai cấp tốc độ nâng hạ chính:
Cấu hình 2 cấp tốc độ phù hợp với nhu cầu nâng hạ thông dụng, cần tốc độ nhanh/chậm rõ ràng. Cấu hình vô cấp/biến tần phù hợp hơn khi cần vận hành êm, giảm giật tải và định vị tải chính xác hơn.
3.4. Sơ đồ đi cáp kiểu 1:4 trên KNK3104-E050
Sơ đồ đi cáp kiểu 1:4 nghĩa là hệ cáp của pa lăng được bố trí để tải được treo qua bốn nhánh cáp chịu lực. Sơ đồ này giúp tăng khả năng nâng tải của pa lăng, nhưng đổi lại tốc độ dịch chuyển của móc nâng sẽ giảm tương ứng so với tốc độ kéo cáp trên tang cuốn.

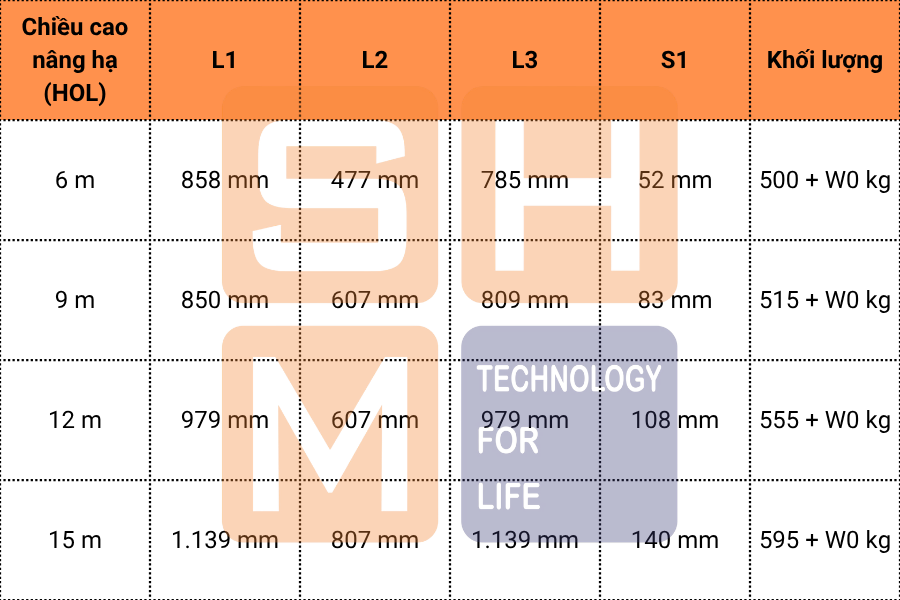

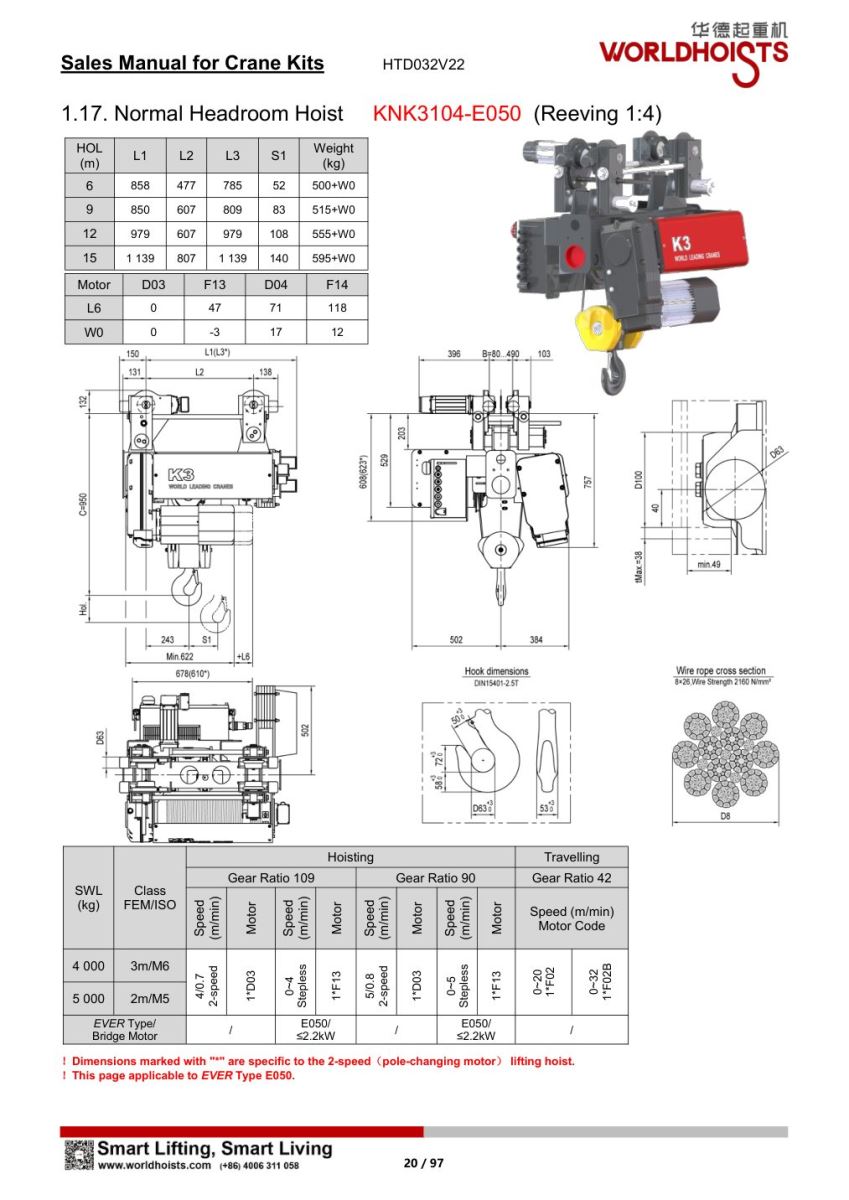

3.5. Kích thước lắp đặt pa lăng KNK3104-E050

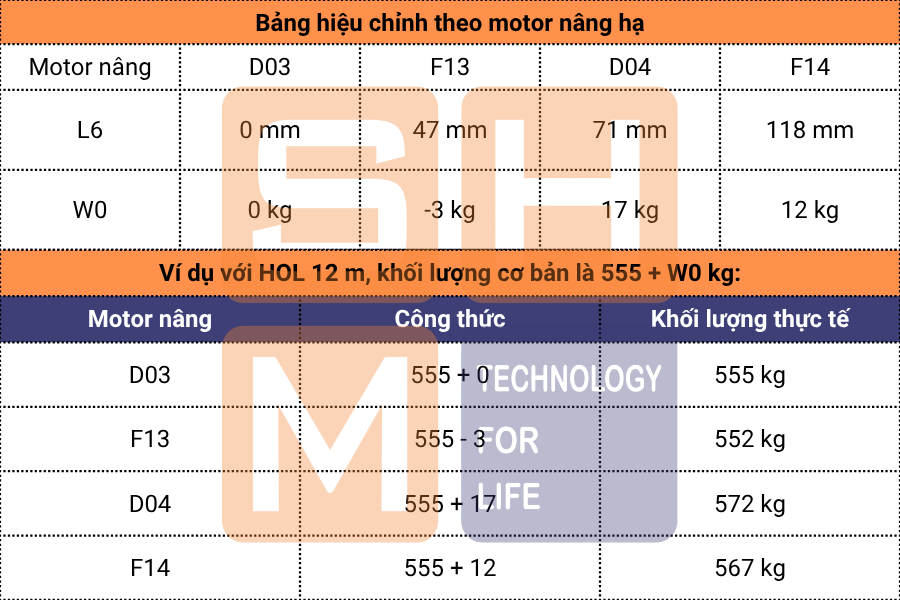

3.6. Thông số hiệu chỉnh theo motor nâng hạ pa lăng KNK3104
Trong bảng KNK3104-E050, motor sử dụng cho cấu hình E050 là D03/F13. Các giá trị D04/F14 xuất hiện trong bảng motor cần được đối chiếu khi so sánh với cấu hình tốc độ/cấu hình khác trong cùng nhóm catalogue.
Diễn giải:
-
D03, D04 là các mã motor nâng cho cấu hình 2 cấp tốc độ.
-
F13, F14 là các mã motor nâng cho cấu hình vô cấp/biến tần.
-
L6 là kích thước hiệu chỉnh theo motor nâng.
-
W0 là khối lượng hiệu chỉnh theo motor nâng.
-
Khi tính khối lượng thực tế, cần lấy Weight + W0 kg, bao gồm khối lượng sản phẩm và khối lượng đóng gói.

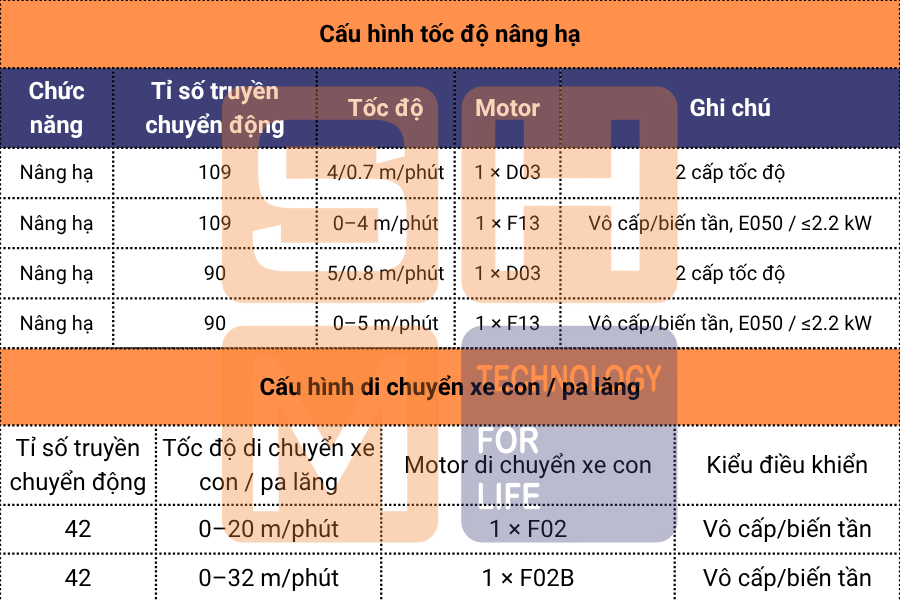

3.7. Cấu hình tốc độ nâng hạ và di chuyển xe con / pa lăng
Với WorldHoists KNK3104-E050, phần di chuyển xe con / pa lăng sử dụng tỉ số truyền chuyển động 42, với hai lựa chọn tốc độ 0–20 m/phút dùng motor 1 × F02 hoặc 0–32 m/phút dùng motor 1 × F02B.
Khi chọn tốc độ di chuyển, SHM cần kiểm tra chiều dài đường chạy, không gian vận hành, yêu cầu định vị tải, mật độ người làm việc trong khu vực và điều kiện an toàn tại nhà xưởng.

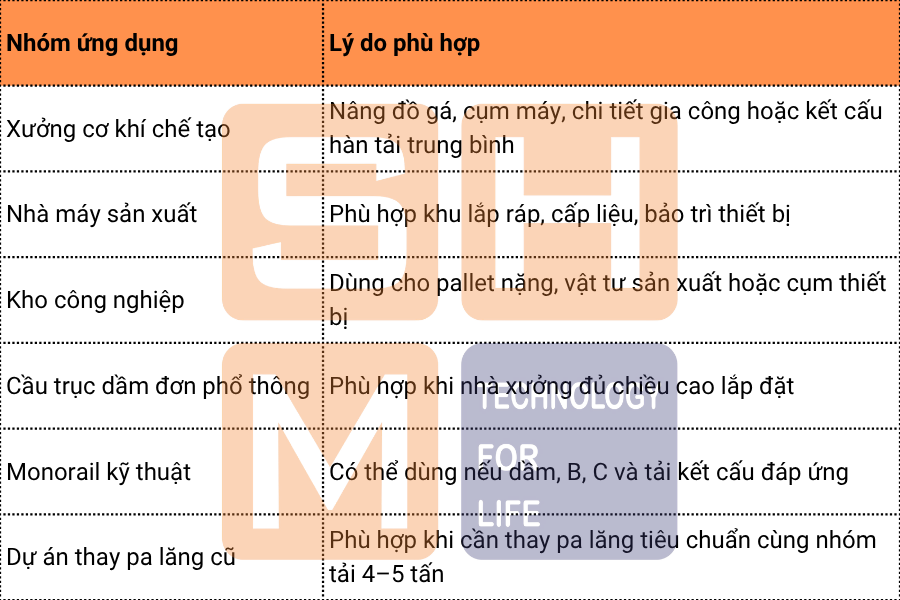

4. Ứng dụng phù hợp tại Việt Nam
WorldHoists KNK3104-E050 phù hợp với các nhà xưởng cần pa lăng tiêu chuẩn cho cầu trục dầm đơn có dải tải trọng làm việc từ 4.000–5.000 kg.

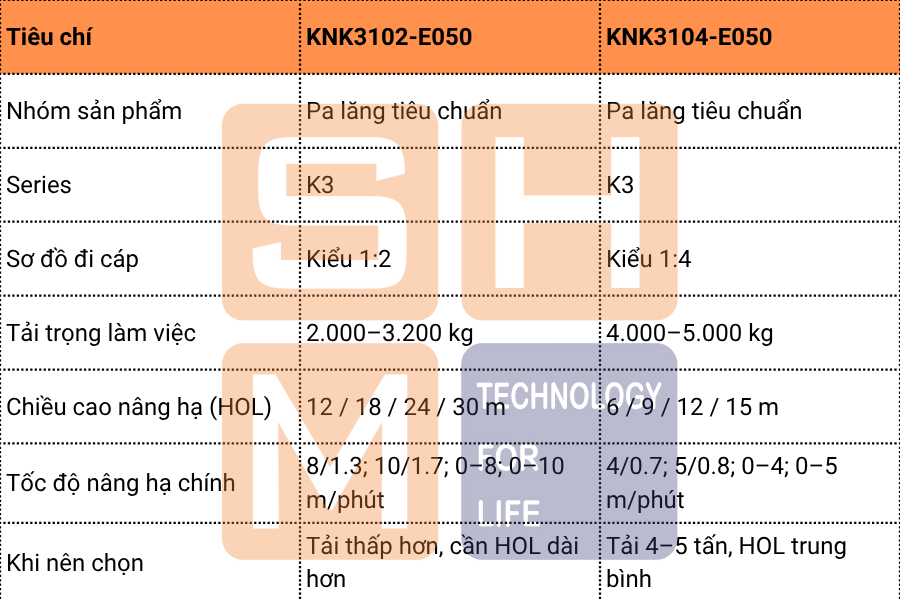

5. So sánh nhanh KNK3102-E050 và KNK3104-E050
Điểm quan trọng: KNK3104-E050 không phải bản tốc độ cao hơn của KNK3102-E050. Đây là model dùng cho dải tải trọng lớn hơn, sử dụng sơ đồ đi cáp kiểu 1:4, tốc độ nâng hạ thấp hơn nhưng phù hợp hơn với tải 4.000–5.000 kg.

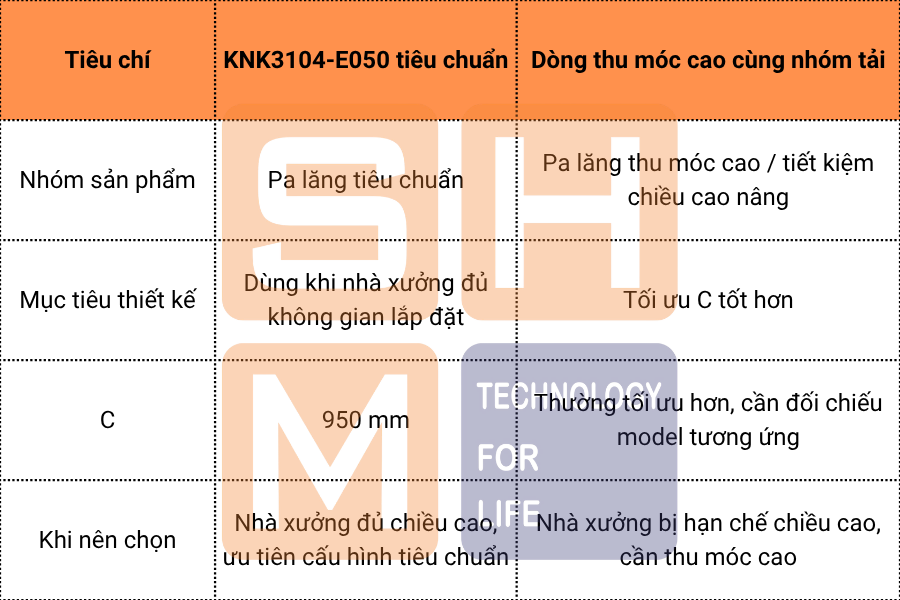

6. So sánh KNK3104-E050 với dòng thu móc cao cùng nhóm tải
