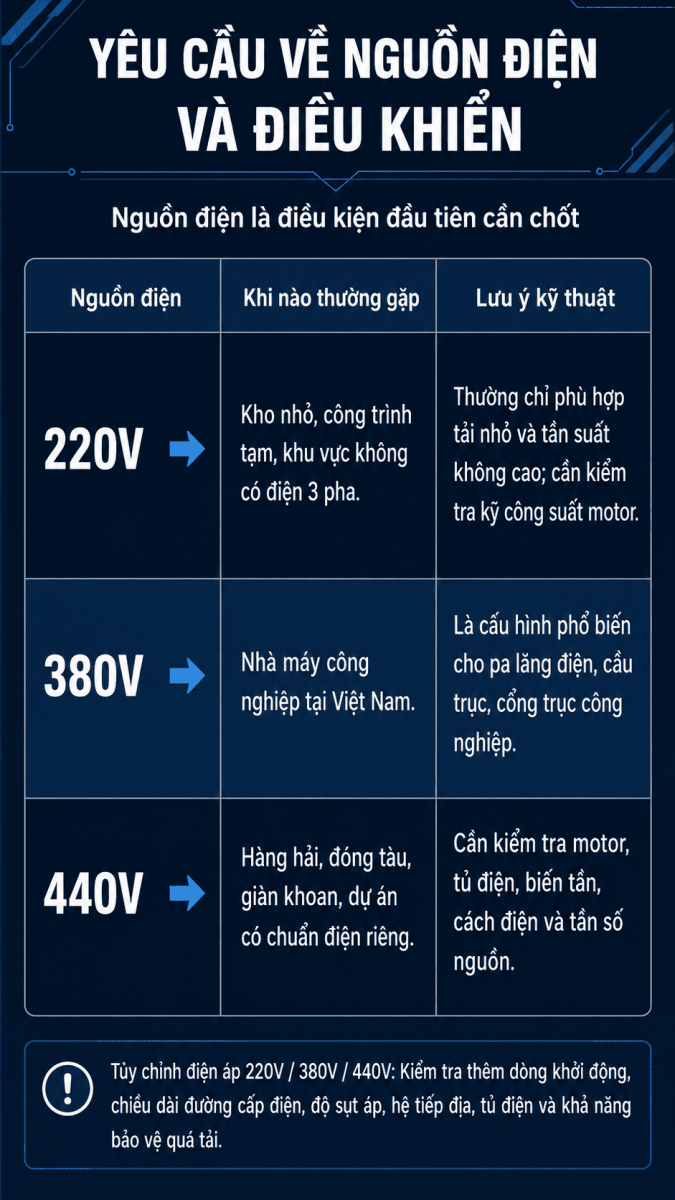

Tùy chỉnh điện áp 220V 380V 440V không nên chỉ nhìn vào nhãn nguồn. Anh, chị cần kiểm tra thêm dòng khởi động, chiều dài đường cấp điện, độ sụt áp, hệ tiếp địa, tủ điện và khả năng bảo vệ quá tải.
Ảnh minh hoạ

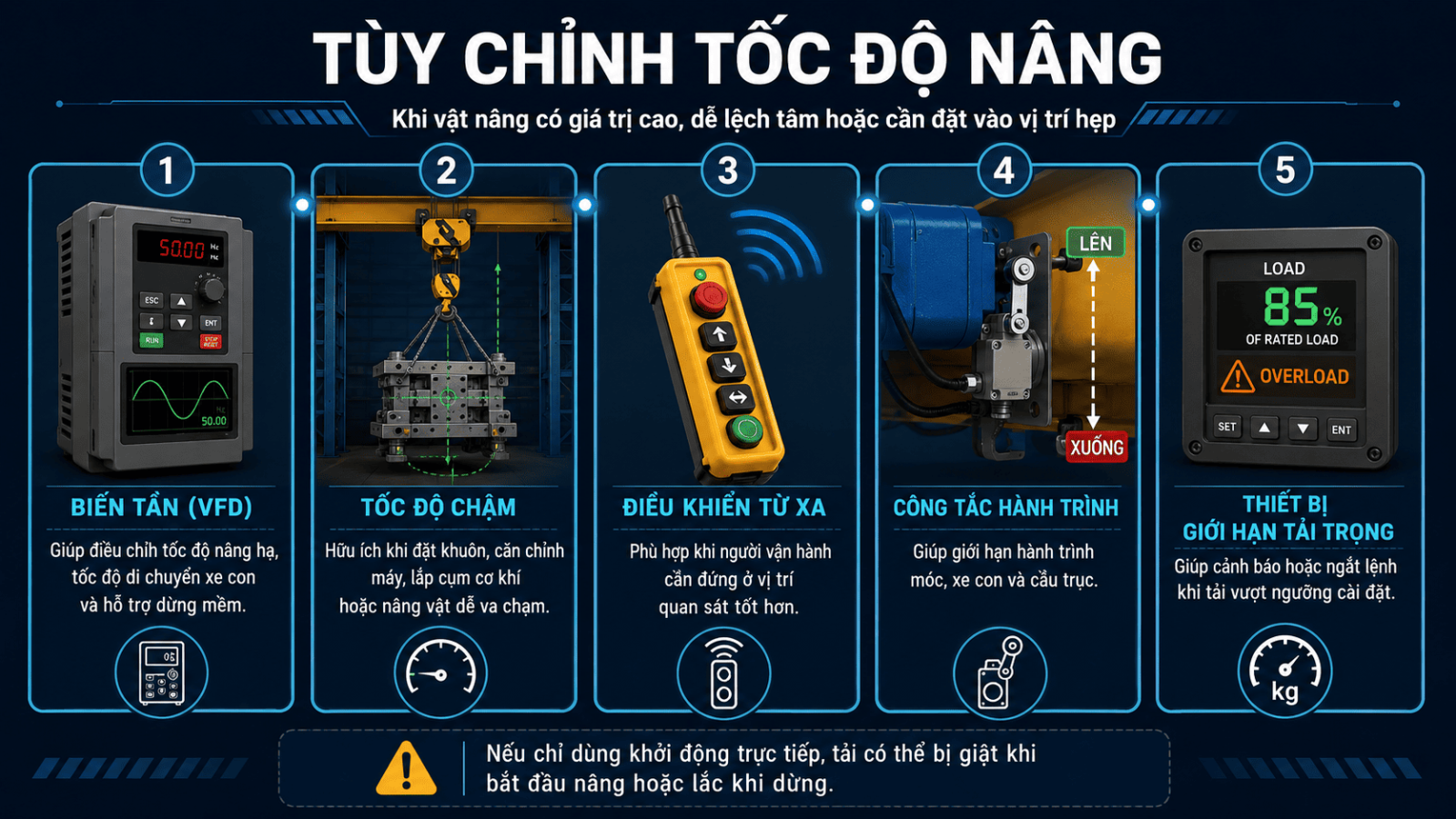

3.1. Tùy chỉnh tốc độ nâng
Tùy chỉnh tốc độ nâng thường cần khi vật nâng có giá trị cao, dễ lệch tâm hoặc phải đặt vào vị trí hẹp. Nếu chỉ dùng khởi động trực tiếp, tải có thể bị giật khi bắt đầu nâng hoặc lắc khi dừng.
Các tùy chọn nên cân nhắc:
-
Biến tần: Giúp điều chỉnh tốc độ nâng hạ, tốc độ di chuyển xe con và hỗ trợ dừng mềm.
-
Tốc độ chậm: Hữu ích khi đặt khuôn, căn chỉnh máy, lắp cụm cơ khí hoặc nâng vật dễ va chạm.
-
Điều khiển từ xa: Phù hợp khi người vận hành cần đứng ở vị trí quan sát tốt hơn.
-
Công tắc hành trình: Giúp giới hạn hành trình móc, xe con và cầu trục.
-
Thiết bị giới hạn tải trọng: Giúp cảnh báo hoặc ngắt lệnh khi tải vượt ngưỡng cài đặt.
Khi bài toán liên quan đến biến tần cho cầu trục, anh, chị có thể đọc thêm bài lắp biến tần cho cầu trục.
Ảnh minh hoạ

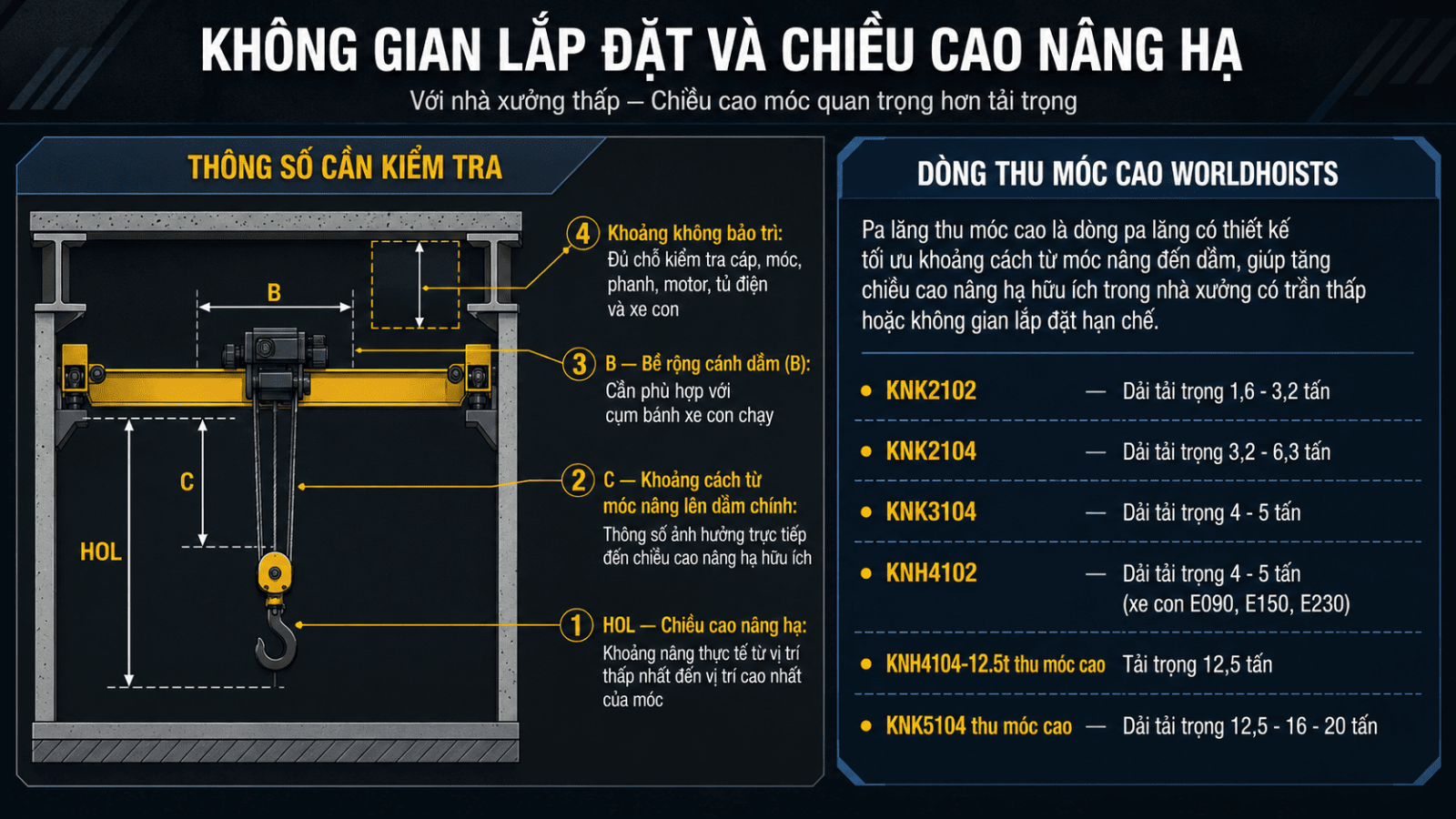

4. Nhóm yêu cầu về không gian lắp đặt và chiều cao nâng hạ
Với nhà xưởng thấp, yêu cầu kỹ thuật đặc biệt cho pa lăng thường nằm ở chiều cao móc chứ không chỉ nằm ở tải trọng. Nếu chọn pa lăng tiêu chuẩn, cụm móc có thể không thu đủ sát dầm, làm mất hành trình nâng hữu ích.
Các thông số cần kiểm tra:
-
Chiều cao nâng hạ (HOL): Khoảng nâng thực tế từ vị trí thấp nhất đến vị trí cao nhất của móc.
-
C - khoảng cách từ móc nâng lên dầm chính: Thông số ảnh hưởng trực tiếp đến chiều cao nâng hạ hữu ích.
-
Bề rộng cánh dầm (B): Cần phù hợp với cụm bánh xe con chạy.
-
Khoảng không bảo trì: Cần đủ chỗ kiểm tra cáp, móc, phanh, motor, tủ điện và xe con.

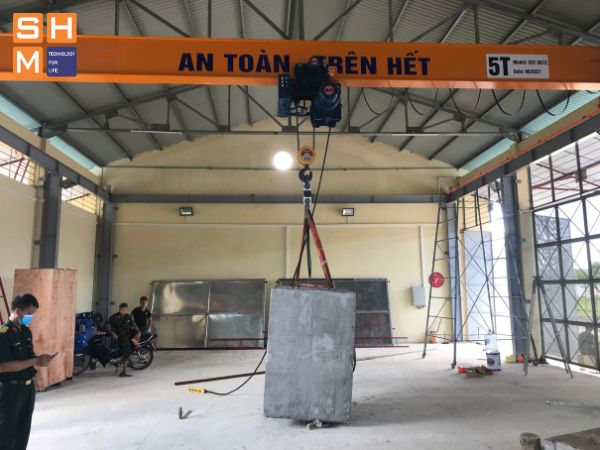

Pa lăng thu móc cao là dòng pa lăng có thiết kế tối ưu khoảng cách từ móc nâng đến dầm, giúp tăng chiều cao nâng hạ hữu ích trong nhà xưởng có trần thấp hoặc không gian lắp đặt hạn chế. Đây là một hướng quan trọng khi anh, chị cần tùy chỉnh chiều cao nâng hạ móc.
Một số cấu hình WorldHoists có thể tham khảo:
Nếu muốn xem góc tư vấn riêng cho xưởng thấp, anh, chị có thể tham khảo bài giải pháp pa lăng cho nhà xưởng có chiều cao hạn chế.
5. Nhóm yêu cầu theo môi trường vận hành
Môi trường là lý do phổ biến khiến pa lăng tiêu chuẩn nhanh hỏng hoặc không được phép đưa vào sử dụng. Yêu cầu kỹ thuật đặc biệt cho pa lăng trong nhóm này thường liên quan đến cấp bảo vệ, vật liệu, sơn phủ, chứng nhận và cách bố trí thiết bị điện.

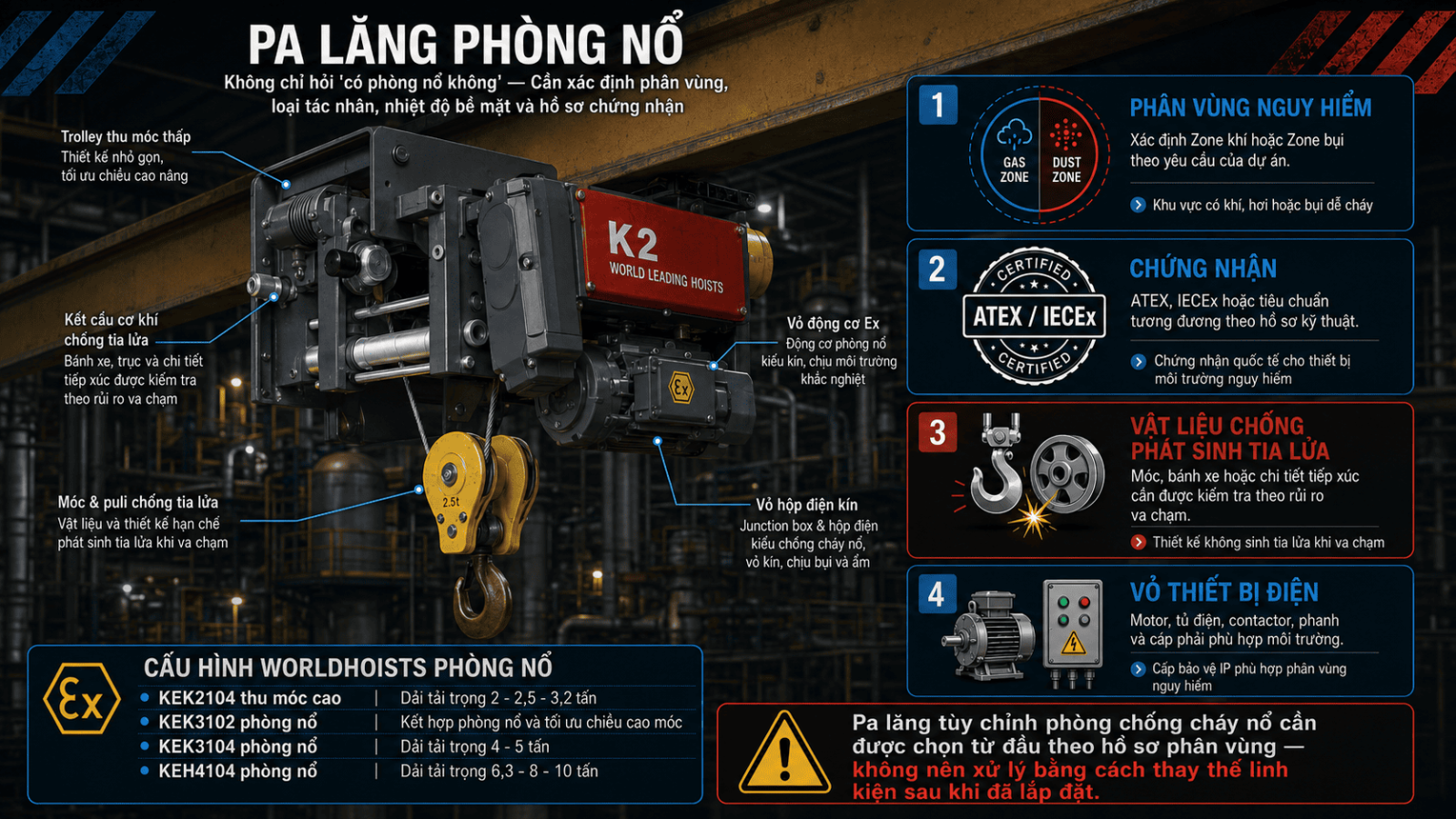

5.1. Pa lăng phòng nổ
Pa lăng phòng nổ cần được xem xét khi khu vực làm việc có khí, hơi hoặc bụi dễ cháy. Với nhóm này, anh, chị không nên chỉ hỏi “pa lăng có phòng nổ không”, mà cần xác định phân vùng nguy hiểm, loại tác nhân, nhiệt độ bề mặt cho phép và hồ sơ chứng nhận.
Các yếu tố nên kiểm tra:
-
Phân vùng nguy hiểm: Zone khí hoặc Zone bụi theo yêu cầu của dự án.
-
Chứng nhận: ATEX, IECEx hoặc tiêu chuẩn tương đương theo hồ sơ kỹ thuật.
-
Vật liệu chống phát sinh tia lửa: Móc, bánh xe hoặc chi tiết tiếp xúc cần được kiểm tra theo rủi ro va chạm.
-
Vỏ thiết bị điện: Motor, tủ điện, contactor, phanh và cáp phải phù hợp môi trường.
Trong trường hợp này, pa lăng tùy chỉnh theo yêu cầu phòng chống cháy nổ cần được chọn từ đầu theo hồ sơ phân vùng, không nên xử lý bằng cách thay thế vài linh kiện rời sau khi đã lắp đặt.
.png)
Các cấu hình pa lăng phòng nổ của WorldHoists có thể tham khảo:
Nội dung chuyên sâu hơn nằm ở bài pa lăng phòng nổ WorldHoists.
5.2. Cấu hình chống bụi, chống ăn mòn và chịu nhiệt
Pa lăng chống bụi phù hợp với môi trường có bụi mịn, bụi kim loại, bụi gỗ, bụi xi măng hoặc khu vực cần hạn chế bụi phát sinh trong quá trình nâng hạ. Với nhà máy hóa chất hoặc khu ven biển, yêu cầu có thể mở rộng sang sơn phủ chống ăn mòn, vật liệu chống gỉ, gioăng/phớt kín và cấp bảo vệ vỏ bọc.
Các yếu tố nên kiểm tra:
-
Cấp bảo vệ IP: Động cơ, tủ điện, hộp số và cụm điều khiển cần đạt mức kín phù hợp.
-
Phớt và gioăng: Các điểm trục quay cần hạn chế bụi, hơi ẩm hoặc hóa chất xâm nhập.
-
Sơn phủ: Môi trường hóa chất hoặc ven biển nên có lớp phủ phù hợp để giảm ăn mòn.
-
Nhiệt độ: Khu vực lò nung, đúc, luyện kim cần kiểm tra motor, cáp, phanh và vật liệu chịu nhiệt.
Các cấu hình WorldHoists có thể tham khảo:
Anh, chị có thể đọc thêm bài chọn pa lăng theo môi trường vận hành để phân loại rủi ro theo bụi, nhiệt, hóa chất và ngoài trời.

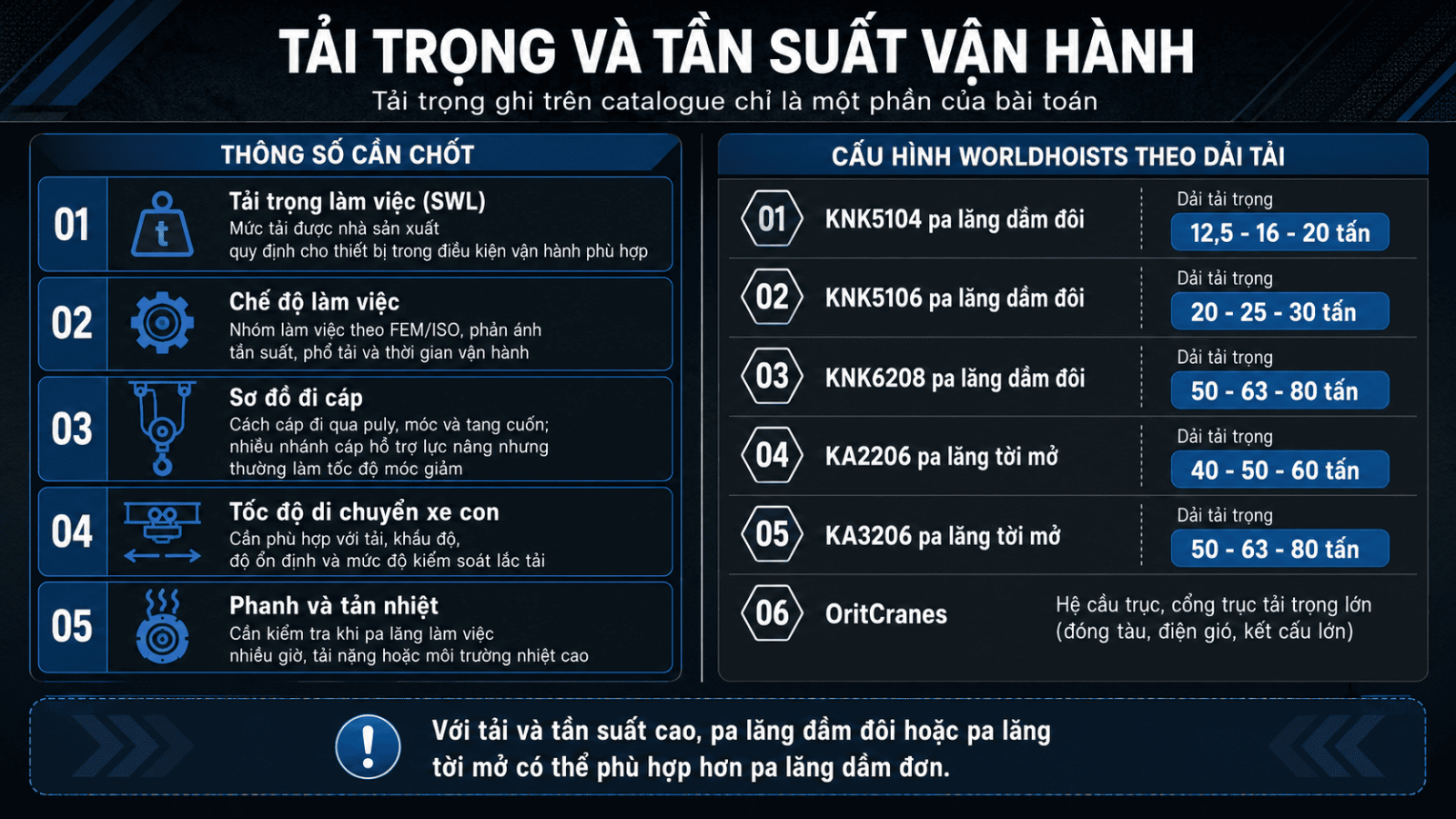

6. Nhóm yêu cầu theo tải trọng và tần suất vận hành
Tải trọng ghi trên catalogue chỉ là một phần của bài toán. Cùng tải trọng 10 tấn, một pa lăng nâng vài lần mỗi ngày sẽ khác với pa lăng nâng liên tục trong dây chuyền sản xuất.
Các thông số cần chốt:
-
Tải trọng làm việc (SWL): Mức tải được nhà sản xuất quy định cho thiết bị trong điều kiện vận hành phù hợp.
-
Chế độ làm việc: Nhóm làm việc theo FEM/ISO, phản ánh tần suất, phổ tải và thời gian vận hành.
-
Sơ đồ đi cáp: Cách cáp đi qua puly, móc và tang cuốn; nhiều nhánh cáp hỗ trợ lực nâng nhưng thường làm tốc độ móc giảm.
-
Tốc độ di chuyển xe con: Cần phù hợp với tải, khẩu độ, độ ổn định và mức độ cần kiểm soát lắc tải.
-
Phanh và tản nhiệt: Cần kiểm tra khi pa lăng làm việc nhiều giờ, tải nặng hoặc môi trường nhiệt cao.
Với tải trọng và tần suất cao, pa lăng dầm đôi hoặc pa lăng tời mở có thể phù hợp hơn pa lăng dầm đơn. Một số cấu hình WorldHoists thường dùng để tham khảo theo dải tải:
Với nhu cầu nâng hạ tải siêu trường, siêu trọng từ 100 tấn trở lên, WorldHoists còn có thương hiệu OritCranes chuyên thiết kế hệ cầu trục, cổng trục tải trọng lớn cho ngành công nghiệp nặng như đóng tàu, hạ tầng điện gió và sản xuất kết cấu lớn.

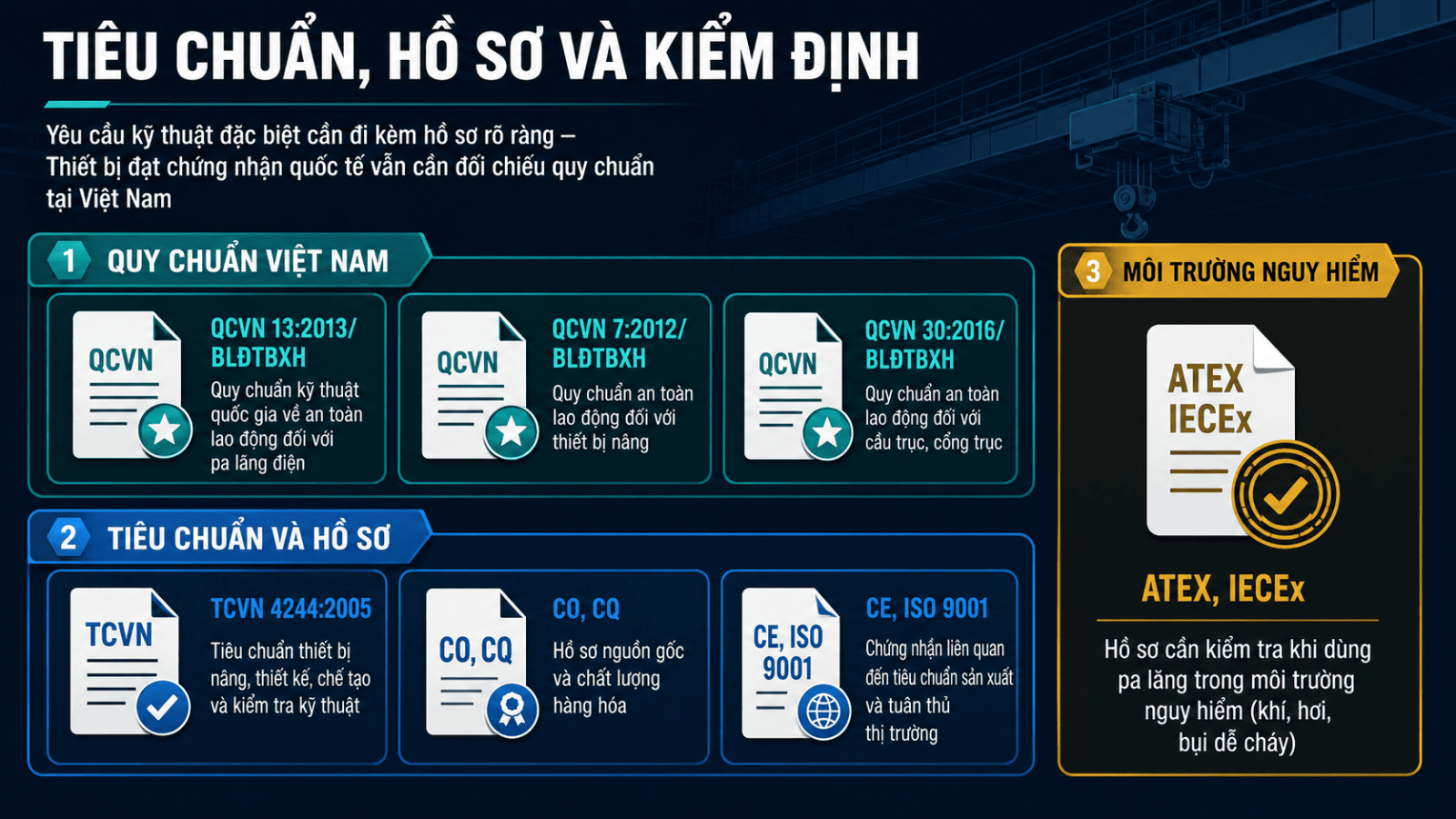

7. Tiêu chuẩn, hồ sơ và kiểm định cần chuẩn bị
Yêu cầu kỹ thuật đặc biệt cho pa lăng cần đi kèm hồ sơ rõ ràng. Thiết bị đạt chứng nhận quốc tế vẫn cần được đối chiếu với quy chuẩn tại Việt Nam trước khi đưa vào sử dụng.
Các nhóm hồ sơ nên kiểm tra:
-
QCVN 13:2013/BLĐTBXH: Quy chuẩn kỹ thuật quốc gia về an toàn lao động đối với pa lăng điện.
-
QCVN 7:2012/BLĐTBXH: Quy chuẩn an toàn lao động đối với thiết bị nâng.
-
QCVN 30:2016/BLĐTBXH: Quy chuẩn an toàn lao động đối với cầu trục, cổng trục.
-
TCVN 4244:2005: Tiêu chuẩn thiết bị nâng, thiết kế, chế tạo và kiểm tra kỹ thuật.
-
CO, CQ: Hồ sơ nguồn gốc và chất lượng hàng hóa.
-
CE, ISO 9001: Chứng nhận liên quan đến tiêu chuẩn sản xuất và tuân thủ thị trường.
-
ATEX, IECEx: Hồ sơ cần kiểm tra khi dùng pa lăng trong môi trường nguy hiểm.
Nếu cần hiểu sâu hơn về chứng nhận, anh, chị có thể đọc bài tiêu chuẩn quốc tế cho pa lăng: CE, ISO 9001, CO CQ.

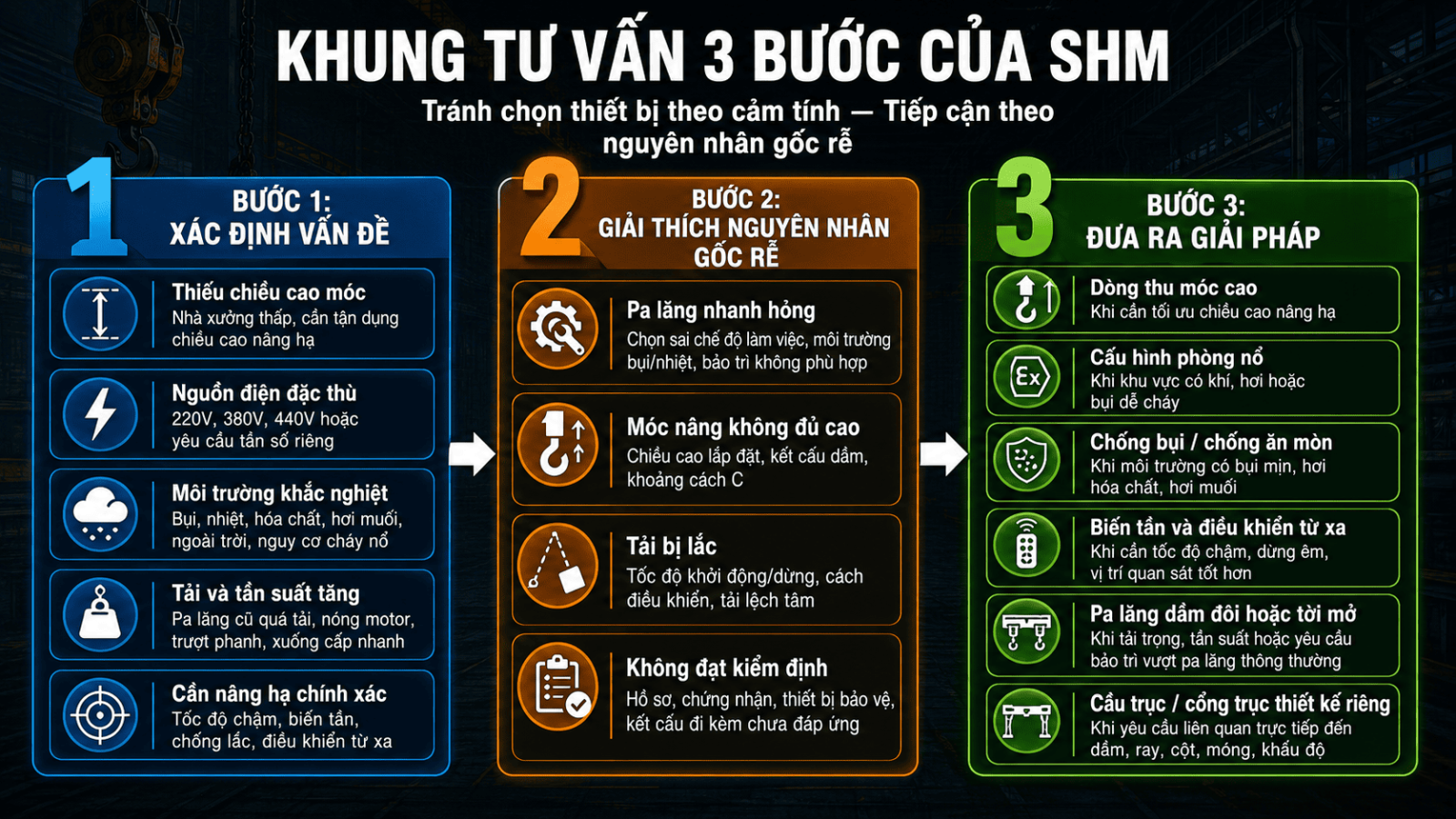

8. Khung tư vấn 3 bước của SHM
SHM thường xử lý bài toán pa lăng theo khung 3 bước để tránh chọn thiết bị theo cảm tính.
8.1. Bước 1: Xác định vấn đề
Đội kỹ thuật cần biết vấn đề chính của anh, chị là gì:
-
Thiếu chiều cao móc: Nhà xưởng thấp, cần tận dụng chiều cao nâng hạ.
-
Nguồn điện đặc thù: 220V, 380V, 440V hoặc yêu cầu tần số riêng.
-
Môi trường khắc nghiệt: Bụi, nhiệt, hóa chất, hơi muối, ngoài trời hoặc nguy cơ cháy nổ.
-
Tải và tần suất tăng: Pa lăng cũ quá tải, nóng motor, trượt phanh hoặc xuống cấp nhanh.
-
Cần nâng hạ chính xác: Cần tốc độ chậm, biến tần, chống lắc hoặc điều khiển từ xa.
8.2. Bước 2: Giải thích nguyên nhân gốc rễ
Sau khi xác định hiện tượng, SHM phân tích nguyên nhân kỹ thuật:
-
Nếu pa lăng nhanh hỏng: Có thể do chọn sai chế độ làm việc, môi trường bụi/nhiệt hoặc bảo trì không phù hợp.
-
Nếu móc nâng không đủ cao: Nguyên nhân thường nằm ở chiều cao lắp đặt, kết cấu dầm và khoảng cách C.
-
Nếu tải bị lắc: Có thể do tốc độ khởi động/dừng, cách điều khiển hoặc tải lệch tâm.
-
Nếu không đạt kiểm định: Có thể do hồ sơ, chứng nhận, thiết bị bảo vệ hoặc kết cấu đi kèm chưa đáp ứng.
8.3. Bước 3: Đưa ra giải pháp
Từ nguyên nhân gốc rễ, SHM mới đề xuất cấu hình:
-
Dòng thu móc cao: Khi cần tối ưu chiều cao nâng hạ.
-
Cấu hình phòng nổ: Khi khu vực có khí, hơi hoặc bụi dễ cháy.
-
Chống bụi/chống ăn mòn: Khi môi trường có bụi mịn, hơi hóa chất hoặc hơi muối.
-
Biến tần và điều khiển từ xa: Khi cần tốc độ chậm, dừng êm hoặc vị trí quan sát tốt hơn.
-
Pa lăng dầm đôi hoặc tời mở: Khi tải trọng, tần suất hoặc yêu cầu bảo trì vượt pa lăng thông thường.
-
Cầu trục/cổng trục thiết kế riêng: Khi yêu cầu kỹ thuật của pa lăng liên quan trực tiếp đến dầm, ray, cột, móng và khẩu độ.

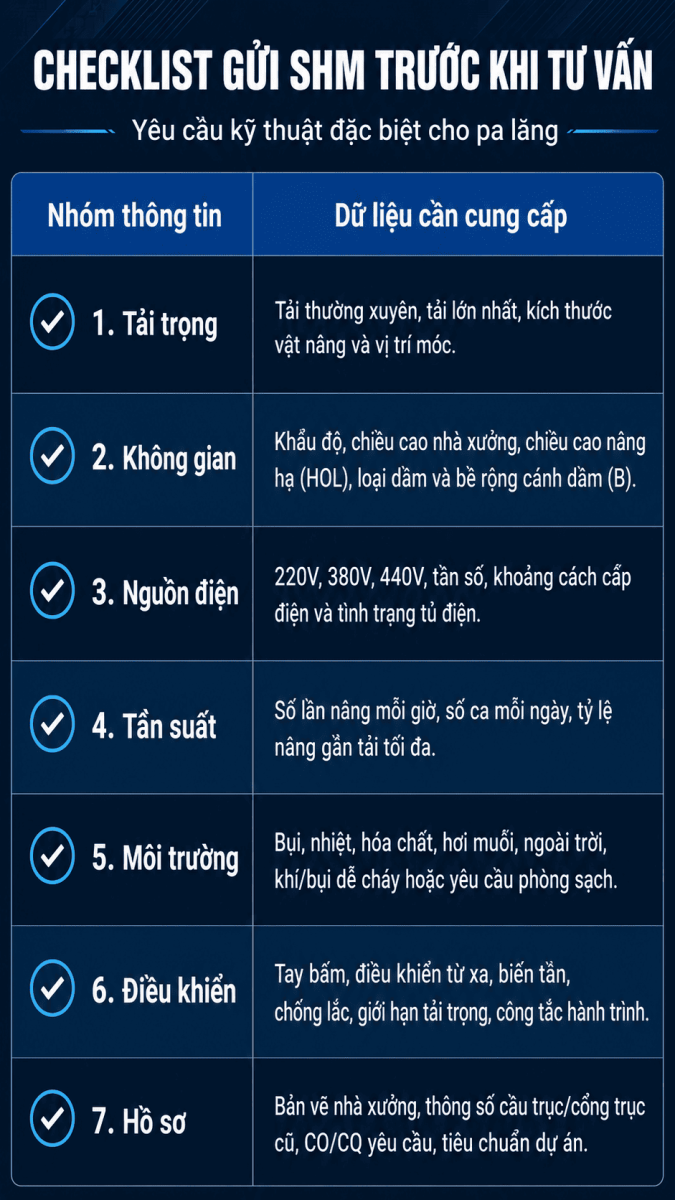

9. Checklist thông tin cần chuẩn bị trước khi liên hệ SHM
Trước khi yêu cầu báo giá, anh, chị có thể chuẩn bị checklist sau:

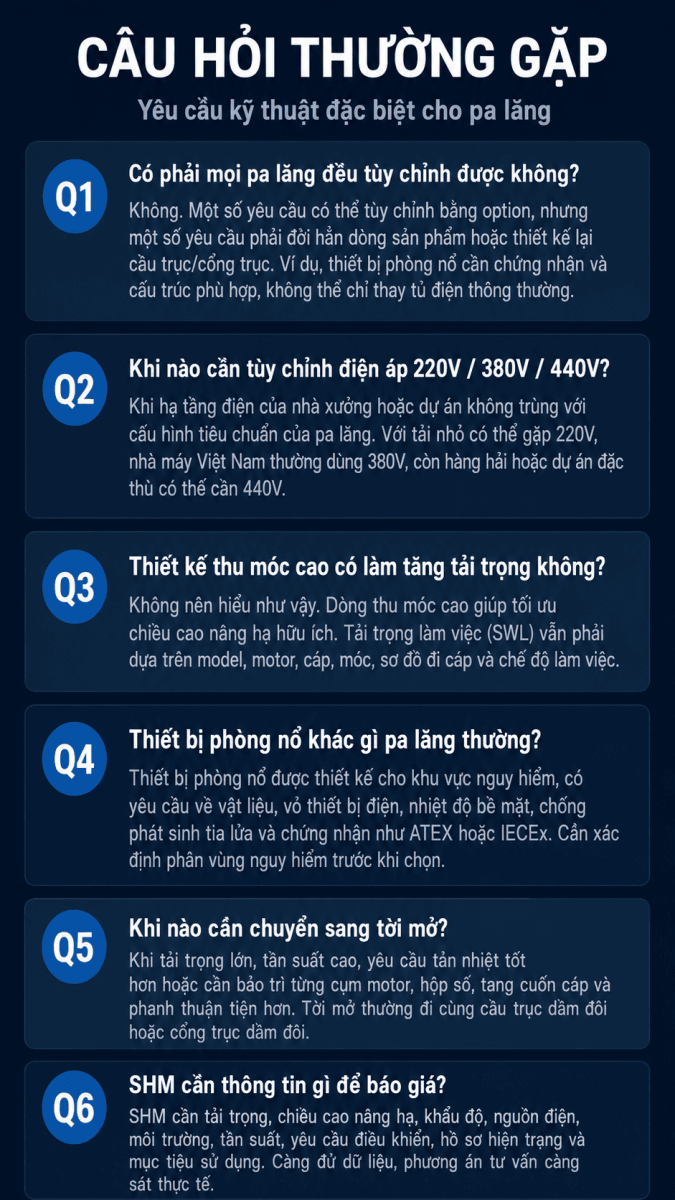

10. Câu hỏi thường gặp

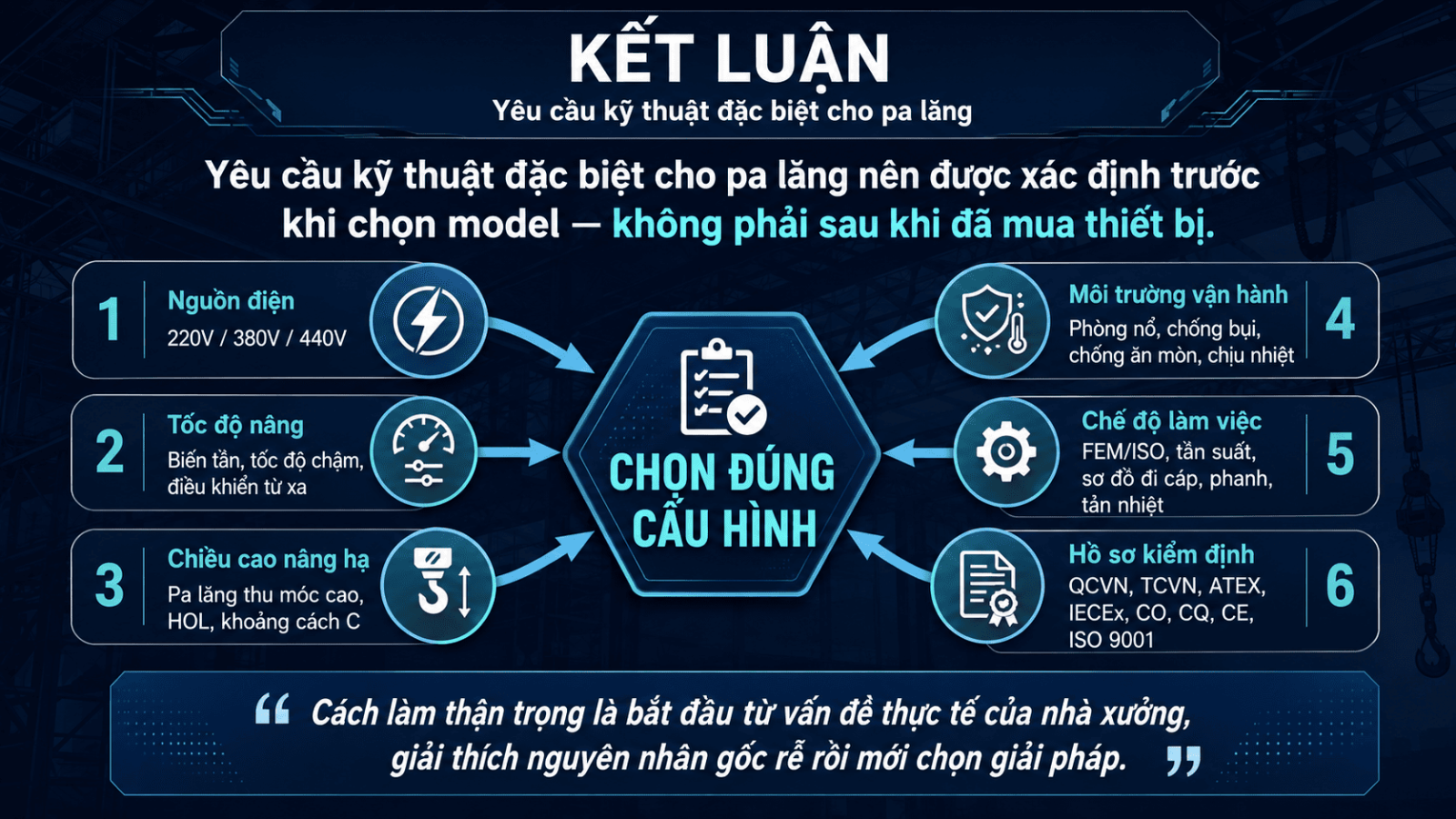

Kết luận
Yêu cầu kỹ thuật đặc biệt cho pa lăng nên được xác định trước khi chọn model, không phải sau khi đã mua thiết bị. Nguồn điện, tốc độ nâng, chiều cao nâng hạ, môi trường vận hành, chế độ làm việc và hồ sơ kiểm định đều có thể làm thay đổi cấu hình pa lăng.
Cách làm thận trọng là bắt đầu từ vấn đề thực tế của nhà xưởng, giải thích nguyên nhân gốc rễ rồi mới chọn giải pháp. Đây là hướng SHM áp dụng khi tư vấn pa lăng tùy chỉnh theo yêu cầu kỹ thuật, môi trường vận hành, sử dụng đặc biệt của từng dự án.
