Pa lăng WorldHoists KNH4102 là dòng pa lăng cáp điện thu móc cao thuộc nhóm Low Headroom Hoist của WorldHoists, được thiết kế cho các hệ cầu trục dầm đơn, monorail hoặc tuyến nâng hạ cần tối ưu chiều cao móc. Model KNH4102 sử dụng sơ đồ đi cáp reeving 1:2, phù hợp cho tải trọng làm việc 4.000 kg và 5.000 kg, với chiều cao nâng tiêu chuẩn 18 m, 24 m và 32 m.
Điểm đặc biệt của dòng KNH4102 là có thể lựa chọn nhiều cấu hình xe con / EVER Type khác nhau, gồm E090, E150 và E230. Nhờ đó, khách hàng có thể chọn cấu hình tốc độ nâng phù hợp với nhu cầu thực tế: từ vận hành tiêu chuẩn, ổn định, cho đến các ứng dụng cần tốc độ nâng cao hơn nhưng vẫn giữ thiết kế thu móc cao cho nhà xưởng bị giới hạn chiều cao.
Nếu quý khách cần tư vấn lựa chọn đúng cấu hình KNH4102-E090, KNH4102-E150 hoặc KNH4102-E230, vui lòng liên hệ SHM để được hỗ trợ theo tải trọng, chiều cao nâng, khẩu độ dầm, bề rộng cánh dầm và tần suất làm việc thực tế.
Nếu quý khách cần tư vấn cụ thể hơn hãy liên hệ trực tiếp với SHM thông qua hotline: 0352 878 868 hoặc 0789 376 856
1. Thông số kỹ thuật chính của WorldHoists KNH4102
|
Hạng mục |
Thông số |
|
Dòng sản phẩm |
Pa lăng cáp điện thu móc cao / Low Headroom Hoist |
|
Thương hiệu |
WorldHoists |
|
Model chính |
KNH4102 |
|
Biến thể xe con / EVER Type |
E090,
E150,
E230. |
|
Sơ đồ đi cáp |
Reeving 1:2 |
|
Tải trọng làm việc an toàn |
4.000 kg;
5.000 kg. |
|
Chế độ làm việc |
4.000 kg: 3m/M6; 5.000 kg: 2m/M5 |
|
Chiều cao nâng HOL |
18 m,
24 m,
32 m. |
|
Bề rộng cánh dầm B |
100 - 610 mm |
|
Tốc độ di chuyển xe con |
0 - 20 m/phút,
0 - 32 m/phút |
|
Motor di chuyển xe con |
F03 hoặc F03B |
|
Ứng dụng chính |
(1) Cầu trục dầm đơn,
(2) Monorail,
(3) Nhà xưởng cần tối ưu chiều cao nâng hạ |
Các thông số trên được tổng hợp từ catalogue KNH4102-E090/E150/E230, trong đó pa lăng KNH4102-E090 được xác định:
-
Model phục vụ nhu cầu nâng hạ 4–5 tấn,
-
Sơ đồ đi cáp của pa lăng theo kiểu 1:2,
-
Chiều cao nâng (HOL): 18–32 m, B 100–610 mm, tốc độ nâng 2 cấp 8/1.3 hoặc 10/1.7 m/phút,
-
Tốc độ nâng vô cấp 0–8 m/phút hoặc 0–10 m/phút,
-
Tốc độ di chuyển xe con: 0–20 hoặc 0–32 m/phút,
-
Motor xe con di chuyển ngang E090 / ≤4 kW.
2. Thông tin kỹ thuật chi tiết của nhà sản xuất WorldHoists
Thông tin kỹ thuật chi tiết của dòng pa lăng thu móc cao WorldHoists KNH4102, phiên bản dùng xe con cấu hình E090.

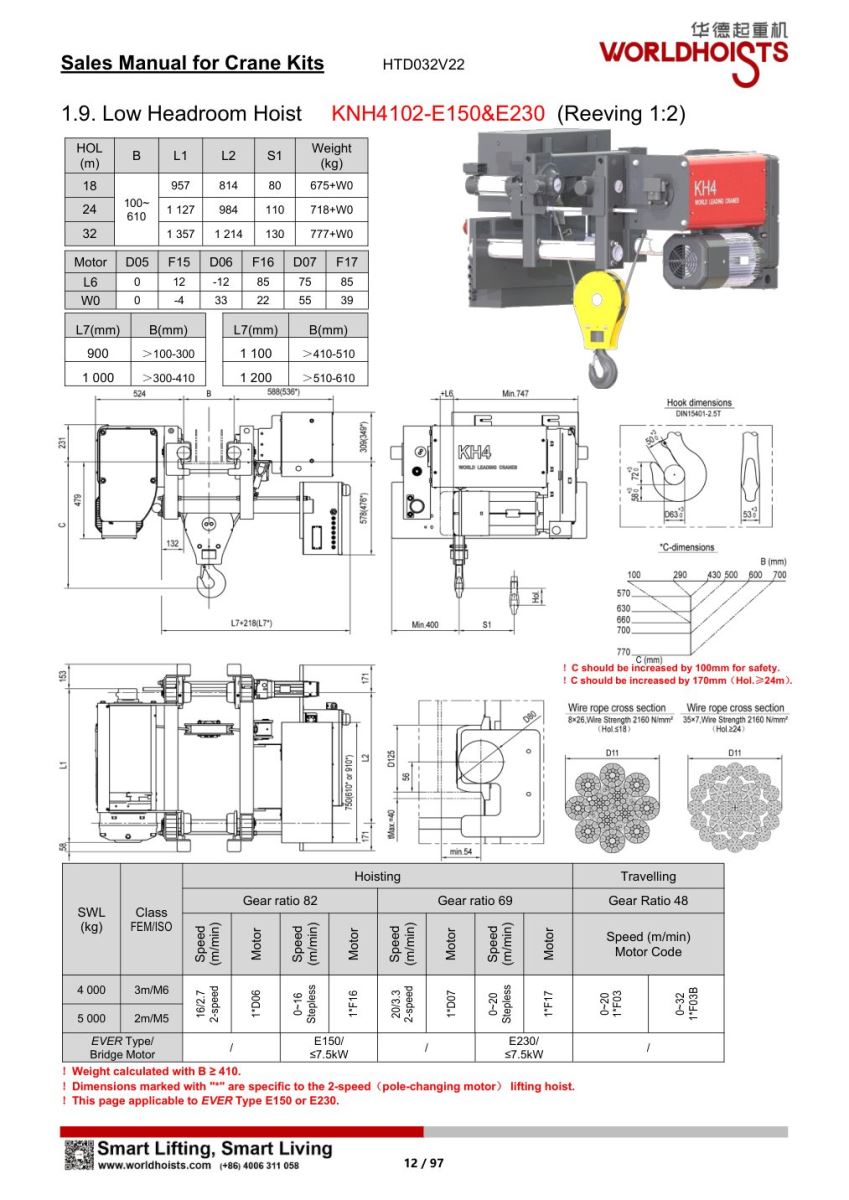

Thông tin kỹ thuật chi tiết của dòng pa lăng thu móc cao WorldHoists KNH4102, phiên bản dùng xe con cấu hình E150 và E230.
3. Khi nào nên chọn WorldHoists KNH4102?
KNH4102-E090 phù hợp khi khách hàng cần một bộ pa lăng dầm đơn tải 4–5 tấn, nhưng chiều cao nâng yêu cầu dài hơn các model K-series như KNK3104.
|
Nhu cầu thực tế |
Lý do chọn KNH4102-E090 |
|
Cầu trục dầm đơn tải 4 - 5 tấn |
Model được thiết kế đúng dải tải 4.000 đến 5.000 kg |
|
Cần chiều cao nâng dài |
HOL 18 m, 24 m, 32 m, dài hơn nhóm KNK3104 |
|
Nhà xưởng cần tối ưu chiều cao móc |
Thiết kế low headroom giúp tăng chiều cao nâng hữu dụng |
|
Không muốn chuyển sang cầu trục dầm đôi |
Có thể giữ giải pháp dầm đơn nếu kết cấu dầm phù hợp |
|
Tuyến monorail hoặc nâng cố định |
Phù hợp nếu bề rộng cánh dầm nằm trong dải B 100 - 610 mm |
|
Dự án cải tạo hệ thống hạ nâng hiện có |
Phù hợp khi thay pa lăng cũ nhưng cần cải thiện hành trình móc |
KNH4102 được định vị cho khách hàng cần tải 4–5 tấn nhưng yêu cầu chiều cao nâng (HOL) trong khoảng từ 18–32 m, tức vượt khả năng chiều cao nâng của pa lăng dưới chuẩn KNK3104.
4. Ưu điểm kỹ thuật của KNH4102
4.1. Tối ưu chiều cao nâng cho cầu trục dầm đơn
KNH4102 thuộc nhóm pa lăng chiều cao nâng dưới tiêu chuẩn, được thiết kế để giảm chiều cao lắp đặt của cụm pa lăng so với cấu hình pa lăng dầm đơn tiêu chuẩn. Với nhà xưởng có giới hạn cao độ, cấu hình này giúp cụm móc tiếp cận gần dầm hơn, từ đó cải thiện chiều cao nâng hữu dụng.
Đây là lợi thế quan trọng với các dự án cải tạo nhà xưởng, thay thế pa lăng cũ hoặc lắp mới cầu trục dầm đơn trong khu vực có mái thấp, vai cột thấp hoặc không thể thay đổi kết cấu nhà xưởng.
4.2. Phù hợp tải trọng 4–5 tấn với chiều cao nâng lớn
Nếu KNK3104 phù hợp với tải trọng 4–5 tấn thì KNH4102-E090 phù hợp hơn khi khách hàng vẫn cần tải trọng từ 4–5 tấn và chiều cao nâng lên đến 18–32 m. So sánh nội bộ cũng xác định: KNK3104 là lựa chọn 4–5 tấn cho chiều cao nâng hạ (HOL) 6–15 m, còn KNH4102 là lựa chọn 4–5 tấn cho chiều cao nâng hạ từ 18–32 m.
4.3. Có cấu hình nâng 2 cấp tốc độ hoặc vô cấp/biến tần
KNH4102-E090 có thể chọn cấu hình nâng 2 cấp tốc độ hoặc vô cấp/biến tần. Theo thông tin WorldHoists, pa lăng cáp điện của hãng có motor nâng 2 cấp tốc độ ở cấu hình tiêu chuẩn và có tùy chọn stepless, còn trolley sử dụng biến tần cho chuyển động ngang.
Với tải 4–5 tấn và chiều cao nâng lớn, cấu hình biến tần thường đáng cân nhắc hơn nếu khách hàng cần giảm rung lắc tải, tăng độ ổn định khi nâng/hạ hoặc thao tác gần máy móc, khuôn, cụm thiết bị.
4.4. Sơ đồ đi cáp kiểu 1:2 trên KNH4102
Reeving 1:2 nên được hiểu là sơ đồ đi cáp trên pa lăng, trong đó hệ cáp đi qua cụm puly/tang cuốn để tạo lợi thế cơ học theo tỷ lệ 1:2. Với cấu hình này, pa lăng có thể nâng tải thông qua hai nhánh cáp chịu lực, đổi lại tốc độ dịch chuyển móc sẽ thấp hơn so với tốc độ kéo cáp tương ứng.
Với KNH4102-E090, sơ đồ đi cáp kiểu 1:2 giúp model này phù hợp cho tải 4–5 tấn nhưng vẫn giữ được tốc độ nâng cao hơn so với nhóm reeving 1:4 ở cùng điều kiện motor/tang cuốn. Đây là lý do KNH4102-E090 có thể đạt tốc độ nâng 2 cấp 8/1.3 hoặc 10/1.7 m/phút, trong khi các model tải lớn hơn dùng reeving 1:4 thường có tốc độ móc thấp hơn.
4.5. Bảng kích thước lắp đặt KNH4102
Các biến thể E090, E150 và E230 dùng chung dải chiều cao nâng, kích thước chính và khối lượng cơ bản. Khác biệt chủ yếu nằm ở phần motor nâng, tỷ số truyền và tốc độ nâng.
4.6. L7 – khoảng cách lọt lòng giữa hai mặt bích của bộ bánh xe con chạy
|
L7 (mm) |
B (mm) |
|
900 mm |
> 100 - 300 mm |
|
1000 mm |
> 300 - 410 mm |
|
1100 mm |
> 410 - 510 mm |
|
1200 mm |
> 510 - 610 mm |

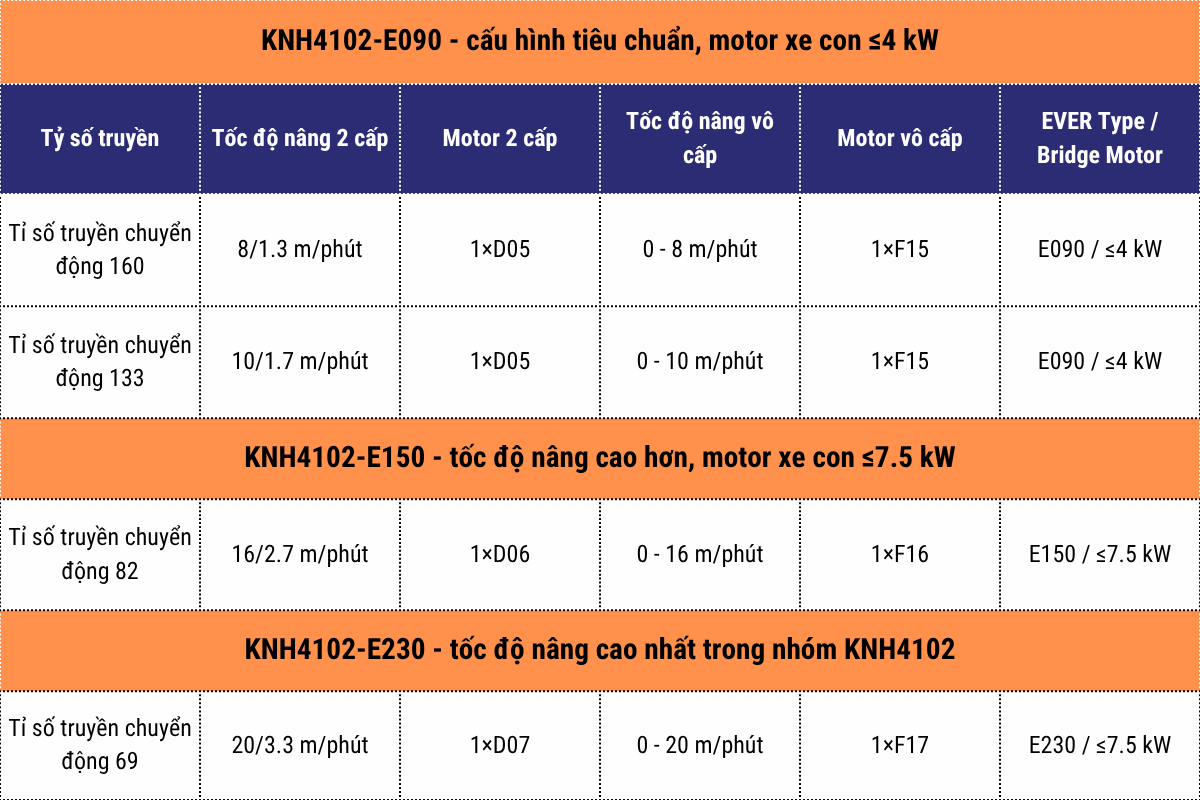

4.7. Cấu hình tốc độ nâng hạ của pa lăng KNH4102
KNH4102-E090 phù hợp với các dự án cần pa lăng thu móc cao tải 4 - 5 tấn, chiều cao nâng dài 18–32 m, nhưng không yêu cầu tốc độ nâng quá cao. Đây là lựa chọn hợp lý cho các hệ cầu trục dầm đơn, monorail hoặc tuyến nâng hạ trong nhà xưởng cần ưu tiên độ ổn định, tối ưu chiều cao móc và kiểm soát chi phí thiết bị.
Nên chọn E090 khi: nhà xưởng cần nâng tải 4 - 5 tấn, chiều cao nâng lớn, thao tác nâng hạ không cần tốc độ quá nhanh, ưu tiên cấu hình gọn, ổn định và dễ tích hợp vào cầu trục dầm đơn.
KNH4102-E150 phù hợp khi khách hàng vẫn cần nền tảng KNH4102 thu móc cao nhưng muốn tăng tốc độ nâng so với E090. Với tỷ số truyền 82, cấu hình E150 cho phép tốc độ nâng 2 cấp 16/2.7 m/phút hoặc tốc độ nâng vô cấp 0 - 16 m/phút.
Nên chọn E150 khi: hệ thống nâng hạ có tần suất làm việc cao hơn, cần cải thiện tốc độ chu kỳ nâng nhưng vẫn giữ cấu hình pa lăng thu móc cao cho cầu trục dầm đơn.
KNH4102-E230 là cấu hình có tốc độ nâng cao nhất trong nhóm KNH4102 được thể hiện trong catalogue. Với tỷ số truyền 69, pa lăng có thể đạt tốc độ nâng 2 cấp 20/3.3 m/phút hoặc tốc độ nâng vô cấp 0 - 20 m/phút, phù hợp cho các ứng dụng cần rút ngắn thời gian nâng hạ trong khi vẫn giữ ưu điểm thu móc cao.
Nên chọn E230 khi: khách hàng cần tốc độ nâng nhanh, hành trình nâng dài, tần suất vận hành cao hoặc muốn tối ưu thời gian chu kỳ trong dây chuyền sản xuất, kho vận, lắp ráp hoặc bảo trì thiết bị.
4.8. Cấu hình di chuyển ngang
KNH4102 xác định E090, E150 và E230 khác nhau chủ yếu ở tỉ số truyền chuyển động, motor/tốc độ và bridge motor; E090 là cấu hình tốc độ/motor ở mức thấp hơn, bridge motor ≤4 kW, còn E150/E230 là cấu hình tốc độ/motor cao hơn, bridge motor ≤7.5 kW.
