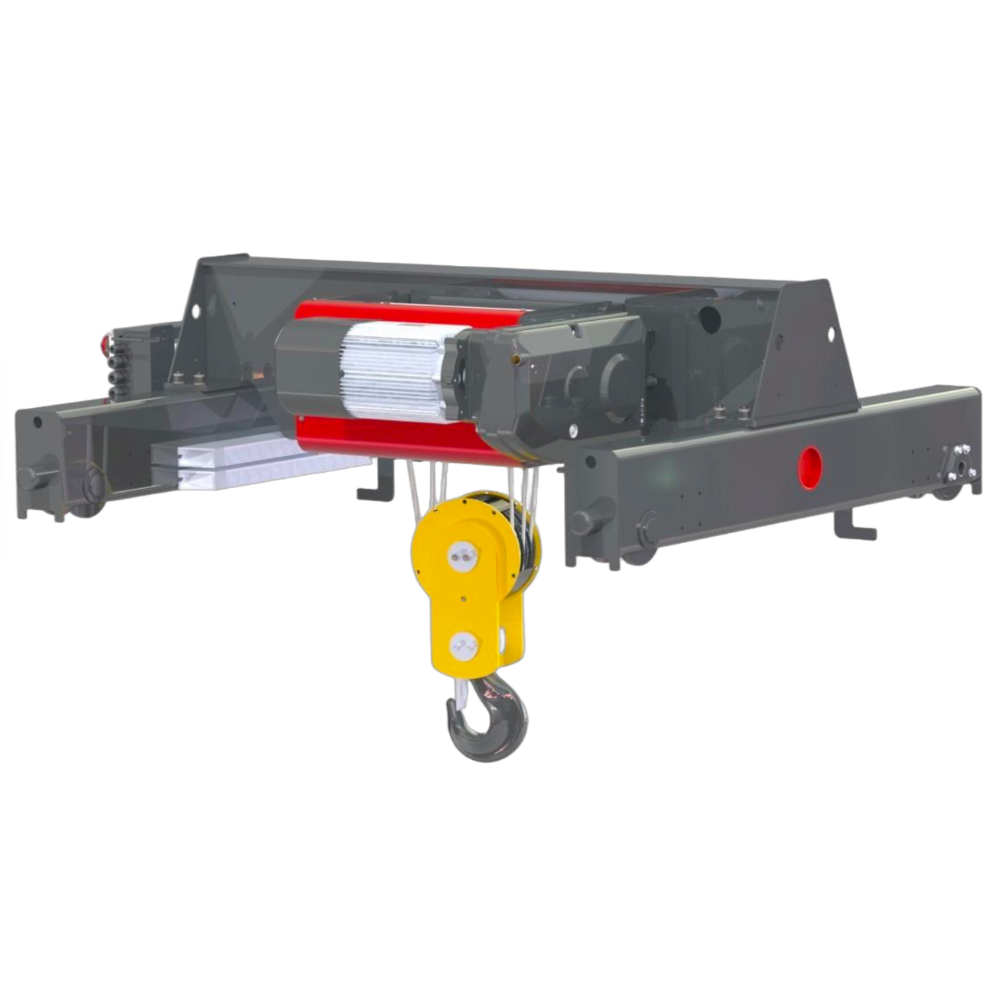

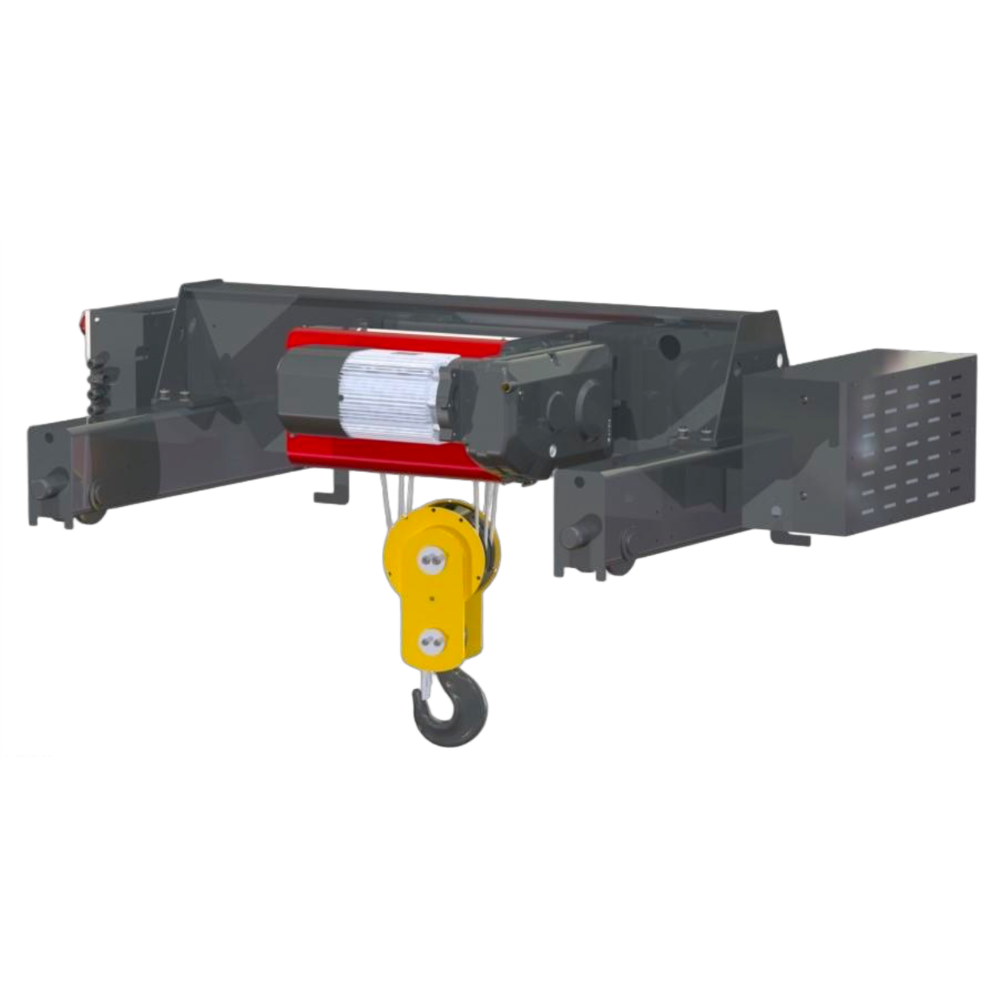

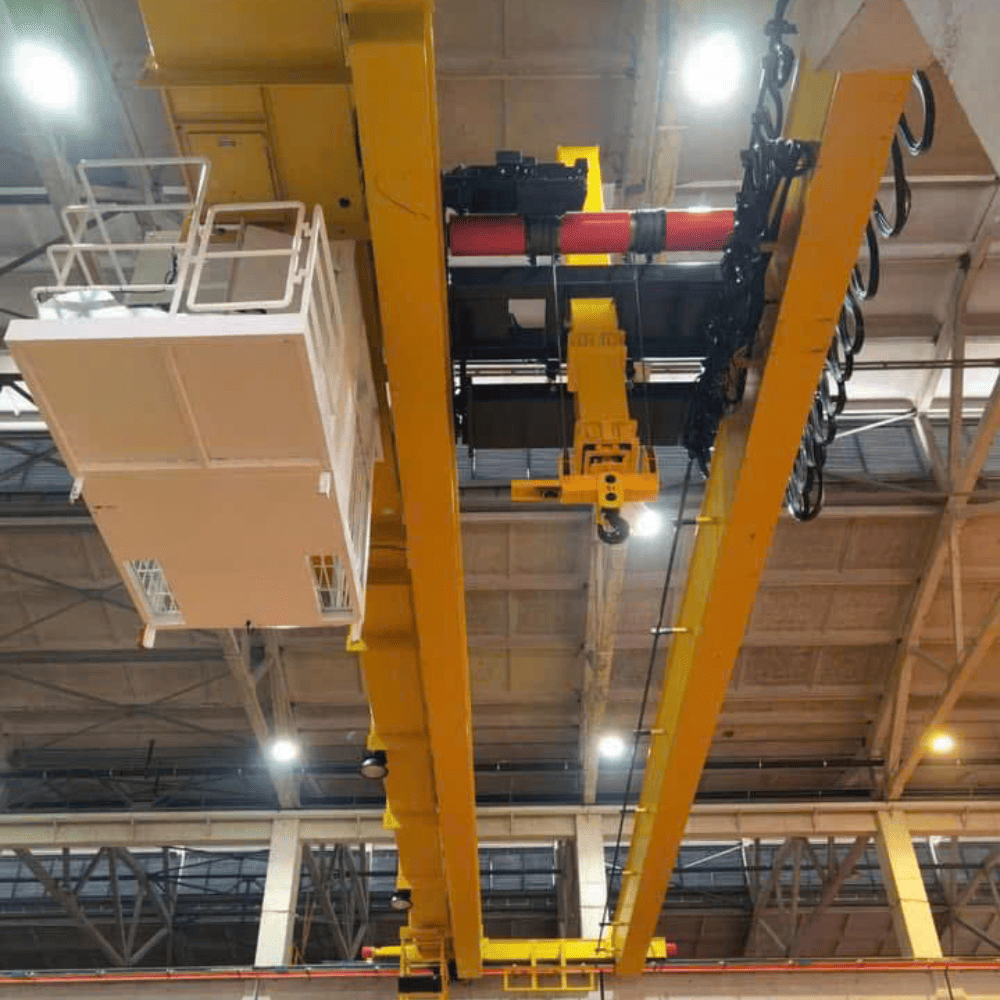

Pa lăng dầm đôi WorldHoists KNH4106 là dòng pa lăng cáp điện dầm đôi (Double Girder Hoist) thuộc series KH4 của WorldHoists, được thiết kế để lắp đặt trên hệ cầu trục dầm đôi (double girder crane) hoặc cụm xe con chạy trên hai dầm chính.
Theo catalogue WorldHoists, model KNH4106 sử dụng sơ đồ đi cáp kiểu 1:6, phù hợp với dải tải trọng làm việc 12.000–15.000 kg. Dòng sản phẩm này có hai nhóm cấu hình chính:
-
KNH4106-E090: phù hợp cho cấu hình tốc độ nâng hạ vừa phải, dùng moto xe con đi ngang E090 / ≤4 kW cho cấu hình vô cấp/biến tần.
-
KNH4106-E150&E230: phù hợp khi cần tốc độ nâng hạ cao hơn, dùng moto xe con đi ngang E150 / ≤7.5 kW hoặc E230 / ≤7.5 kW cho cấu hình vô cấp/biến tần.
Dòng này có các mức chiều cao nâng hạ (HOL) gồm 6 m, 8 m, 10 m, 13 m và 17 m, phù hợp cho các hệ cầu trục dầm đôi tải lớn, cần kết cấu xe con dầm đôi ổn định, sơ đồ đi cáp nhiều nhánh và khả năng kiểm soát tải tốt hơn trong quá trình nâng hạ.

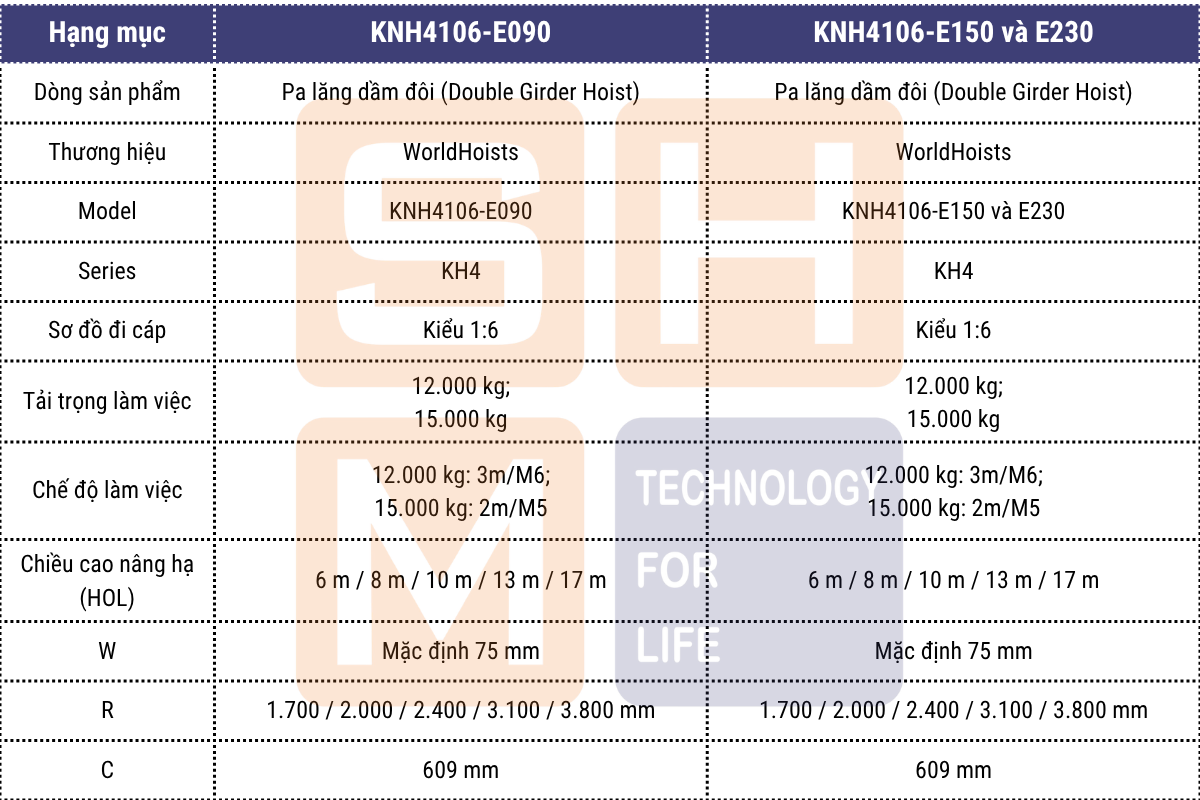

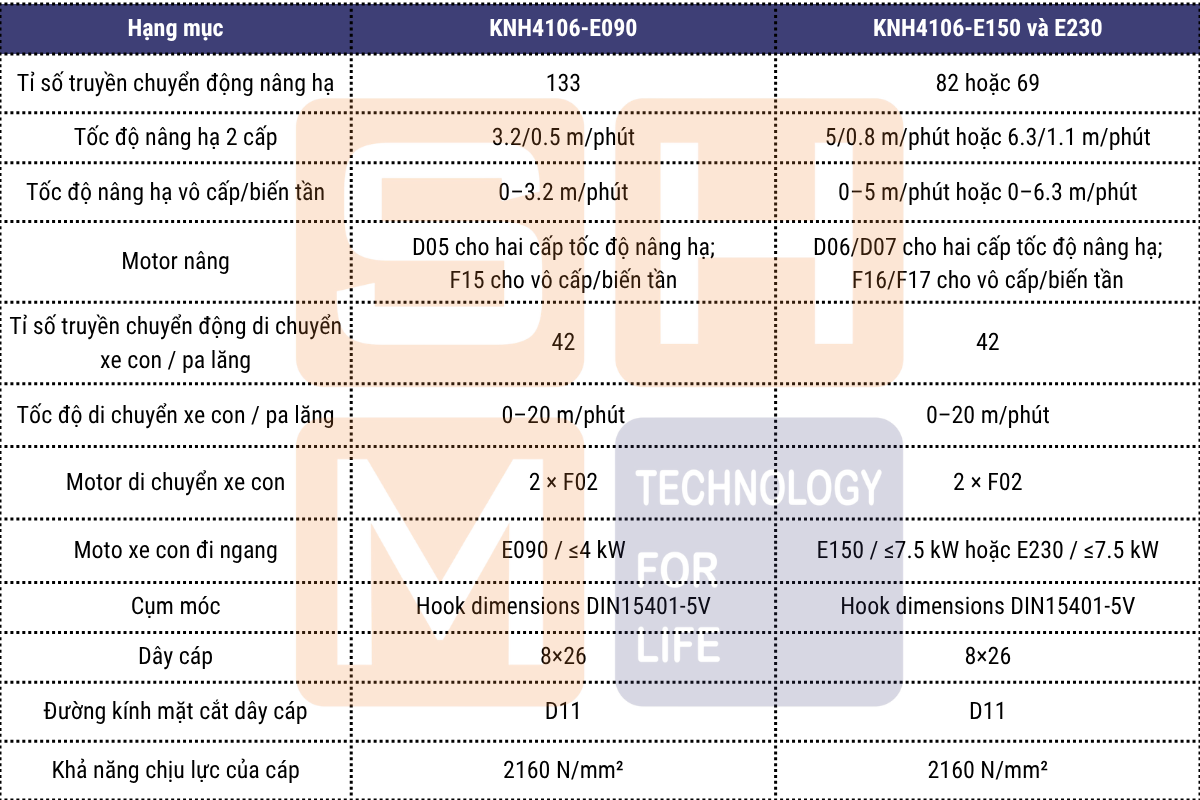

1. Thông số kỹ thuật chính của pa lăng dầm đôi WorldHoists KNH4106
Thông tin chi tiết về mẫu pa lăng dầm đôi WorldHoists KNK4106. Anh, chị có thể tham khảo chi tiết tại đây:
(1) Pa lăng dầm đôi WorldHoists KNK4106 sử dụng động cơ xe con E090 (mã KNK4104-E090):
(2) Pa lăng dầm đôi WorldHoists KNK4106 sử dụng động cơ xe con E150 hoặc E230 (mã KNK4104-E150 và E230):

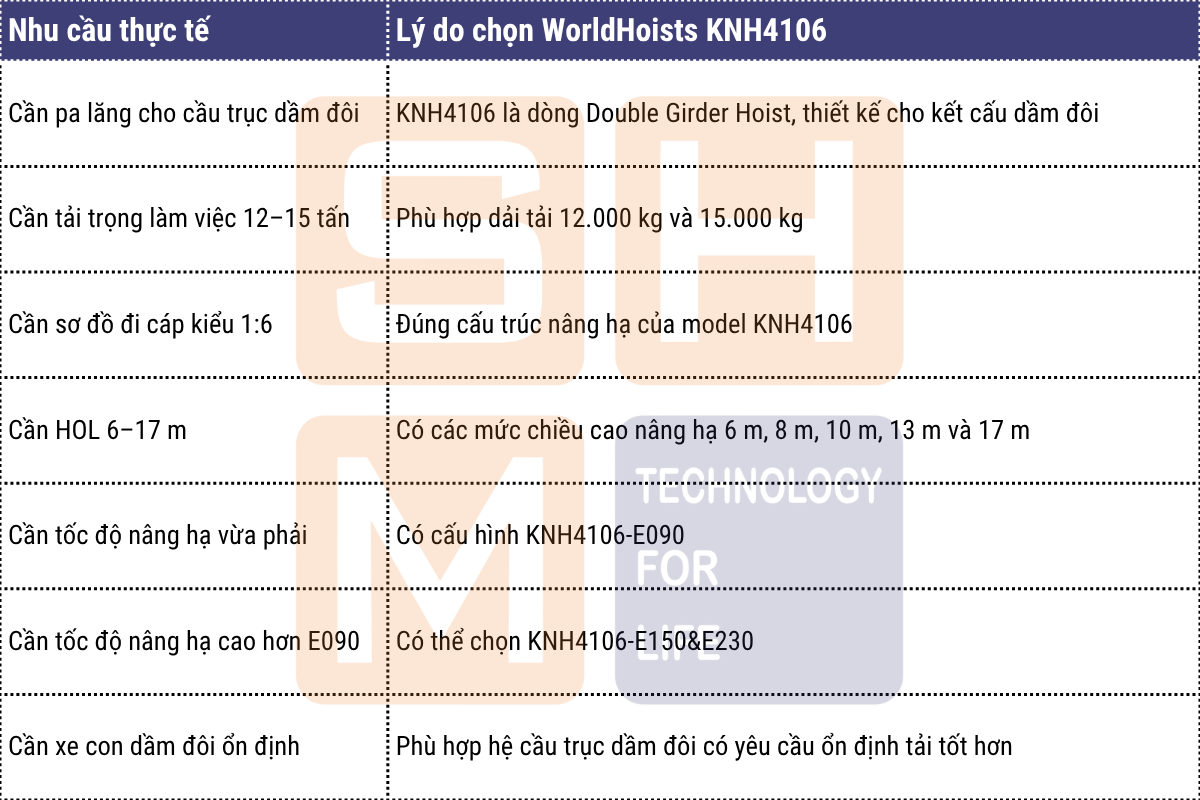

2. Khi nào nên chọn WorldHoists KNH4106?
WorldHoists KNH4106 phù hợp khi khách hàng cần một bộ pa lăng dầm đôi cho cầu trục dầm đôi tải lớn, dải 12.000–15.000 kg, có không gian lắp đặt đủ cho cụm xe con chạy trên hai dầm chính và cần sơ đồ đi cáp kiểu 1:6 để đáp ứng yêu cầu nâng tải nặng.
Nếu hệ cầu trục của khách hàng là cầu trục dầm đơn, không nên dùng KNH4106 như lựa chọn mặc định. Khi đó cần đối chiếu sang các dòng pa lăng dầm đơn WorldHoists tương ứng.

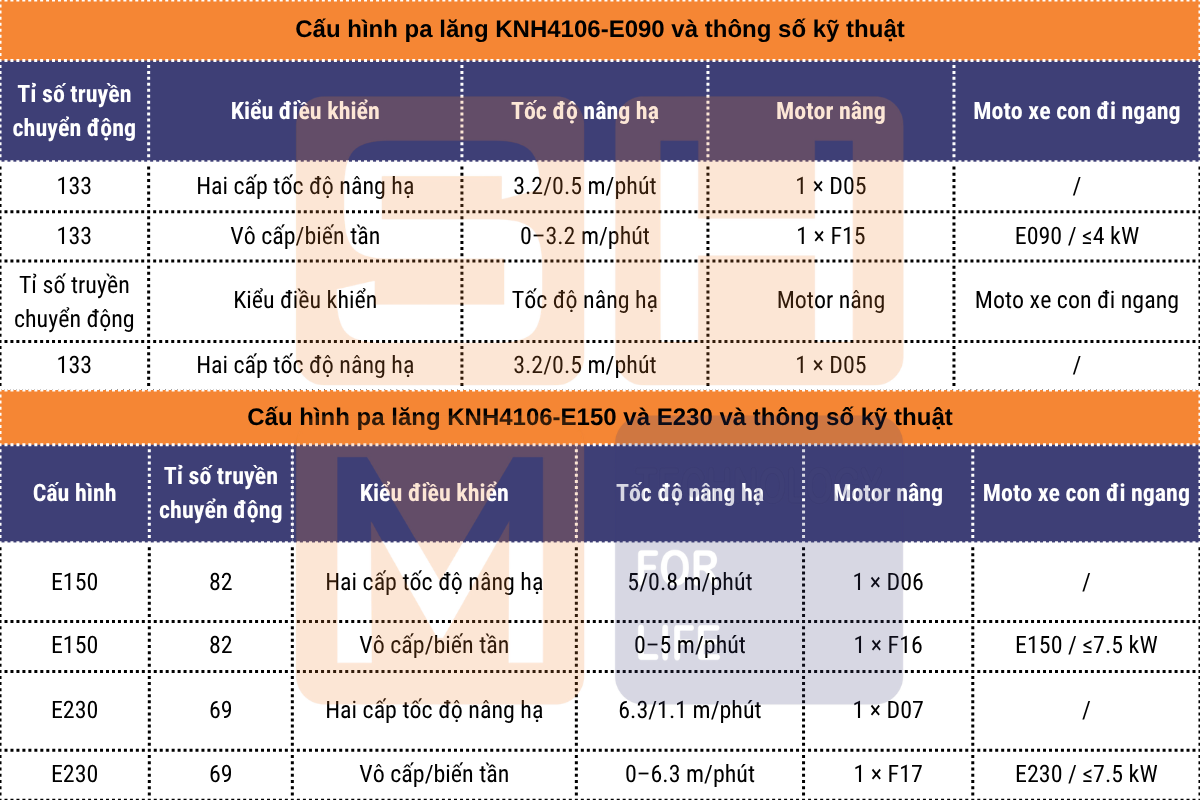

3. Phân biệt KNH4106-E090 với KNH4106-E150 và E230
3.1. KNH4106-E090: cấu hình tốc độ nâng hạ vừa phải
KNH4106-E090 phù hợp khi dự án cần pa lăng dầm đôi tải 12.000–15.000 kg, nhưng không yêu cầu tốc độ nâng hạ quá cao. Đây là cấu hình phù hợp cho các ứng dụng nâng tải nặng cần ưu tiên kiểm soát tải, vận hành ổn định và tốc độ vừa phải.
3.2. KNH4106-E150 và E230: cấu hình tốc độ nâng hạ cao hơn
KNH4106-E150 và E230 phù hợp khi khách hàng cần tốc độ nâng hạ nhanh hơn trong cùng dải tải 12.000–15.000 kg. Đây là lựa chọn phù hợp cho nhà xưởng cần rút ngắn chu kỳ nâng hạ so với cấu hình E090.

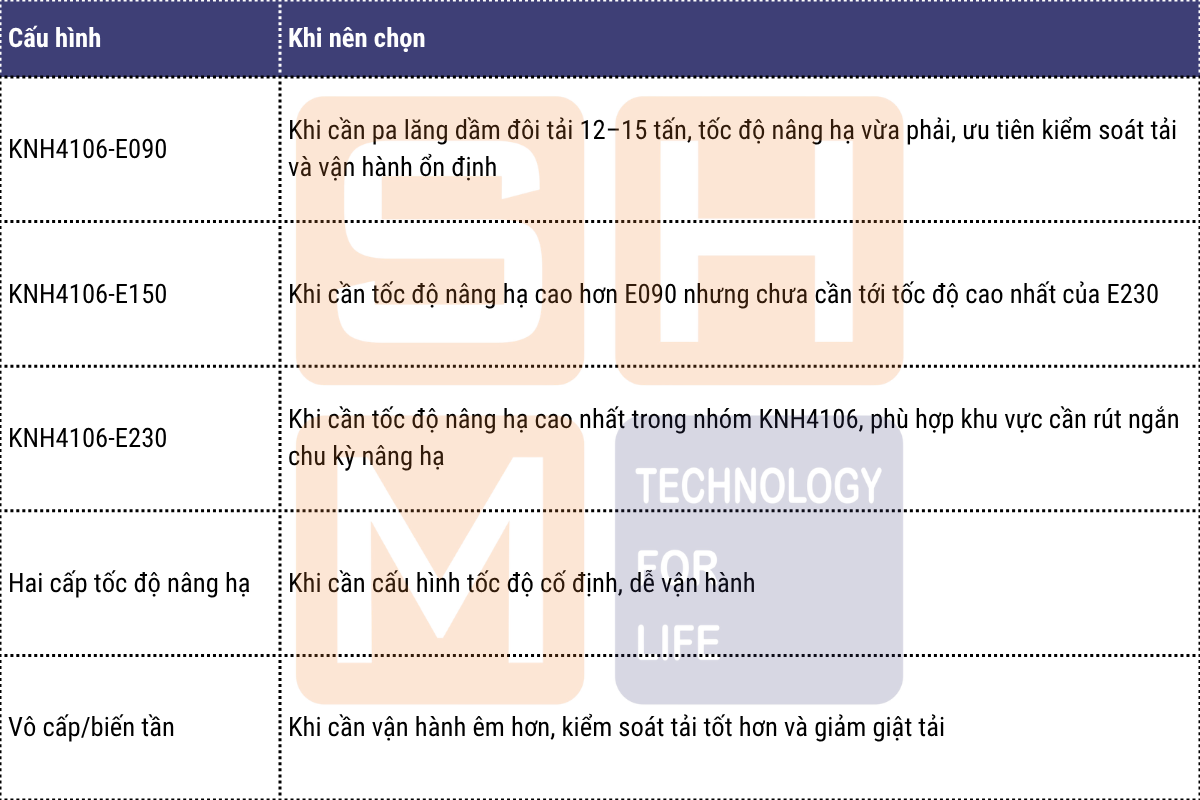

4. Cách chọn giữa KNH4106-E090, E150 và E230

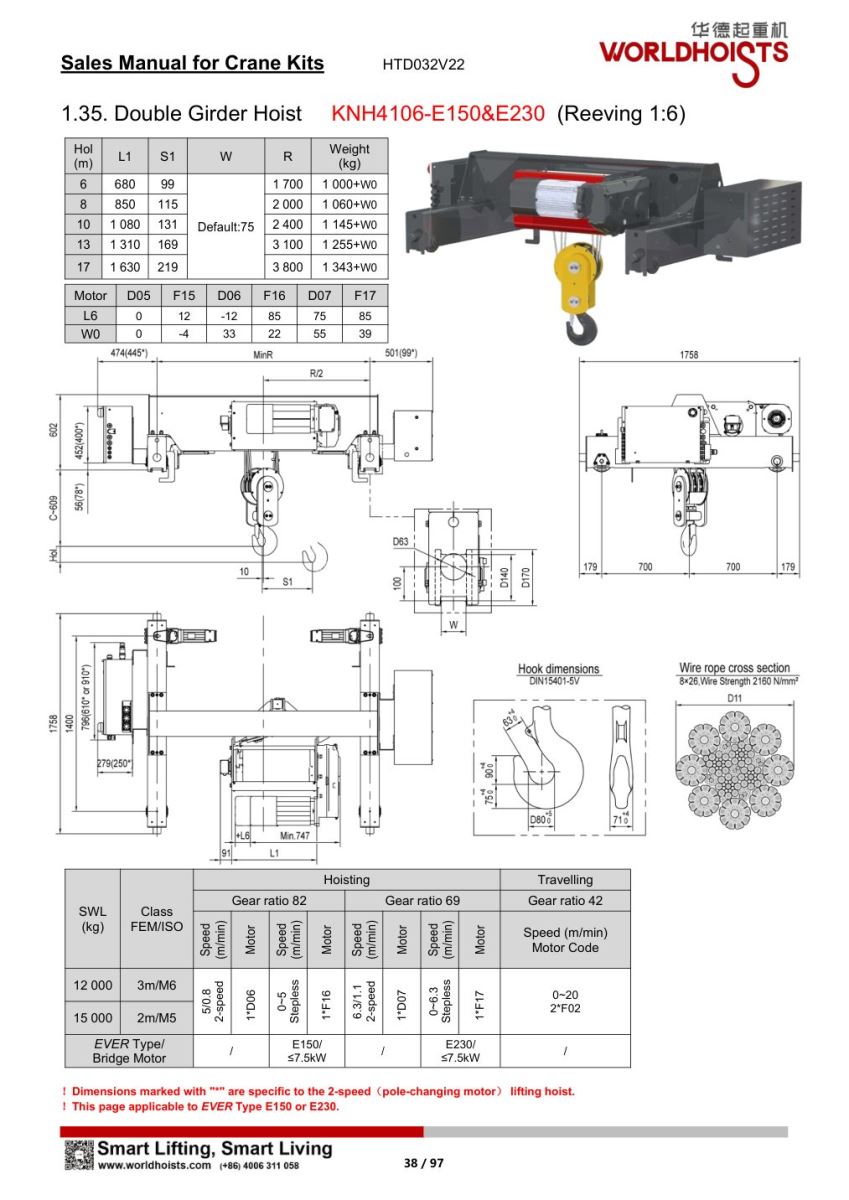

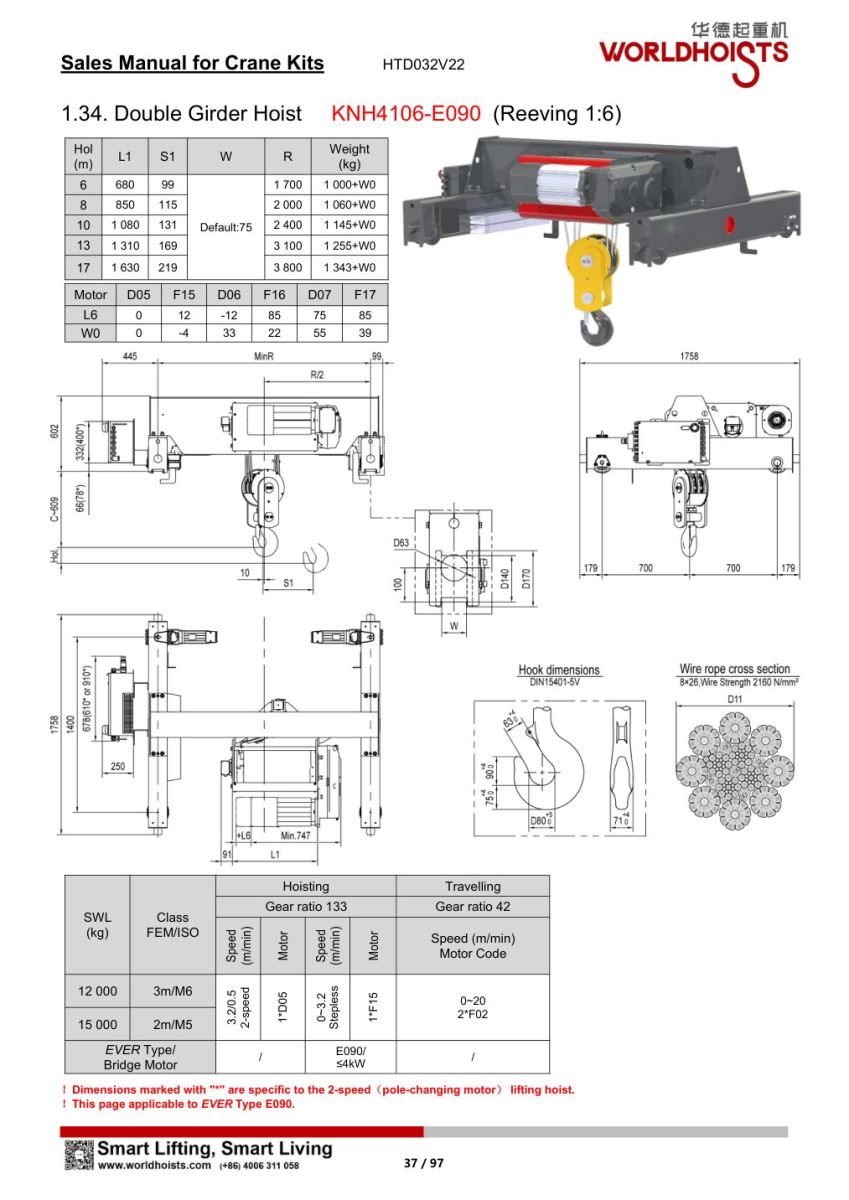

5. Bảng kích thước lắp đặt KNK4106

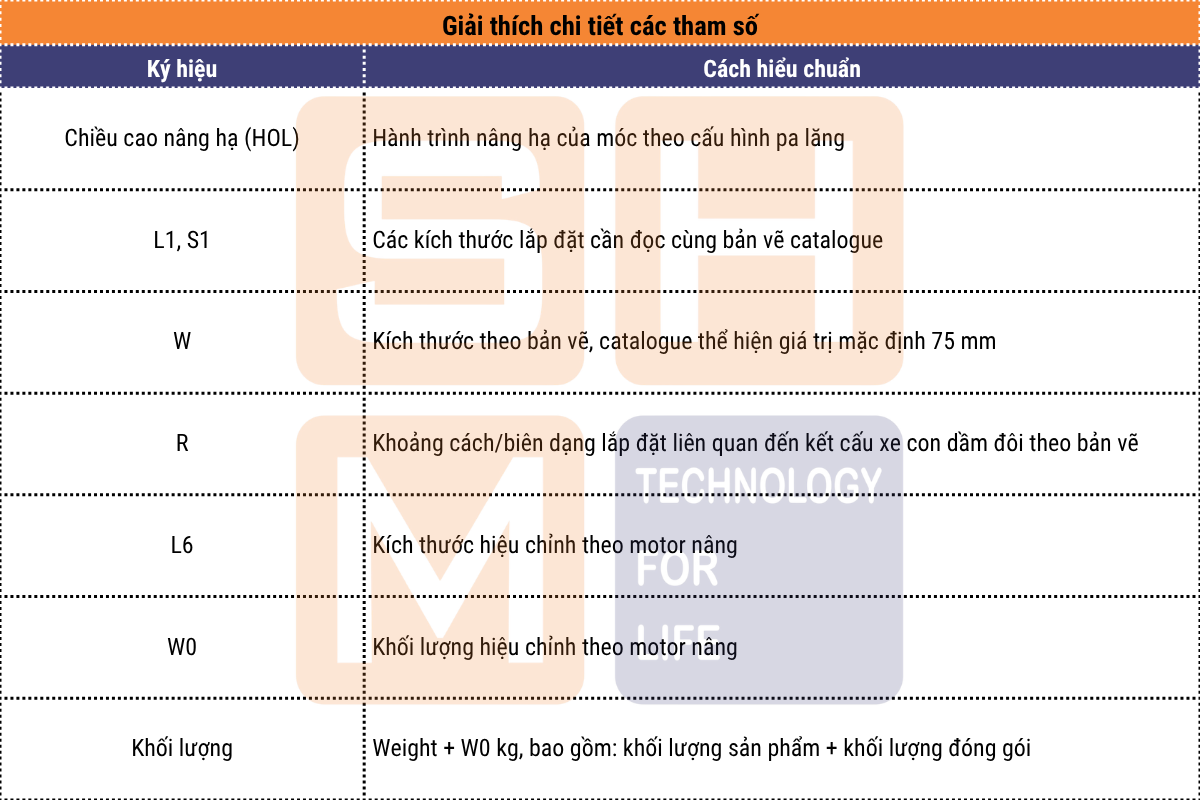

Chú giải: Các chỉ số và tham số kỹ thuật của pa lăng WorldHoists KNK4106:
.png)

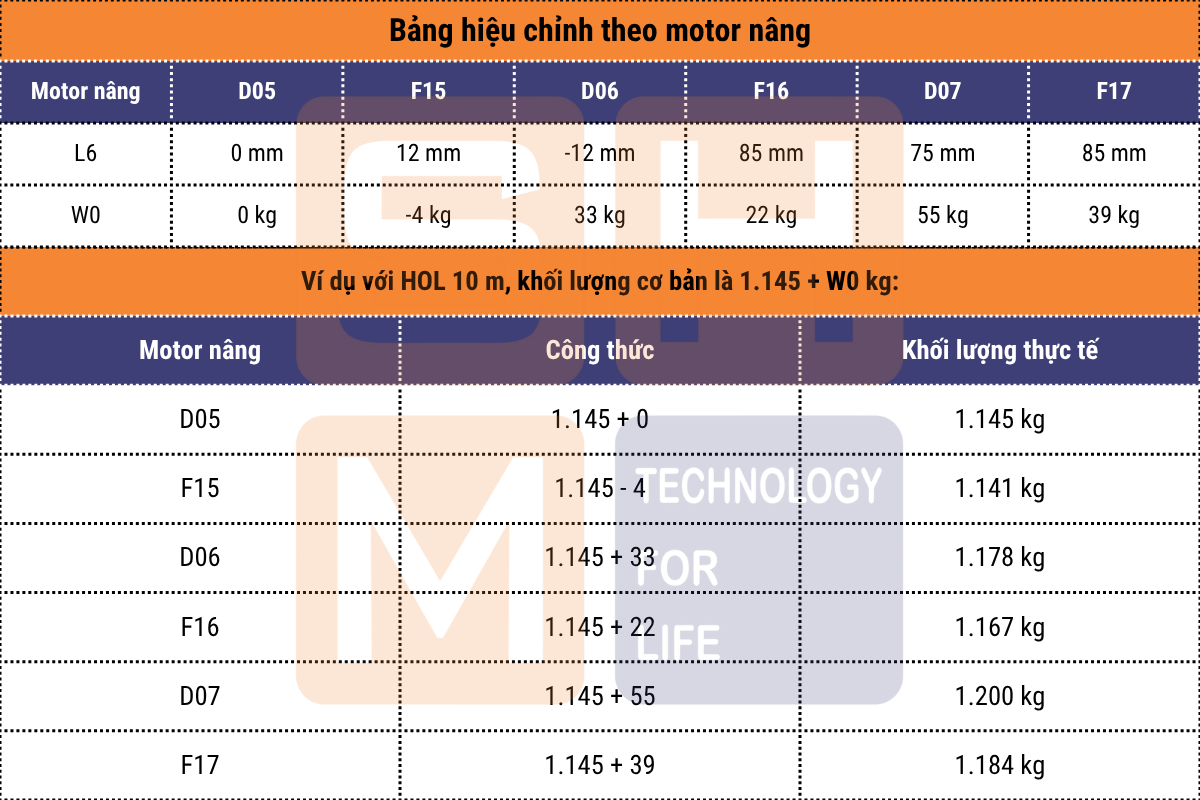

6. Bảng hiệu chỉnh theo motor nâng hạ kèm theo ví dụ
.png)

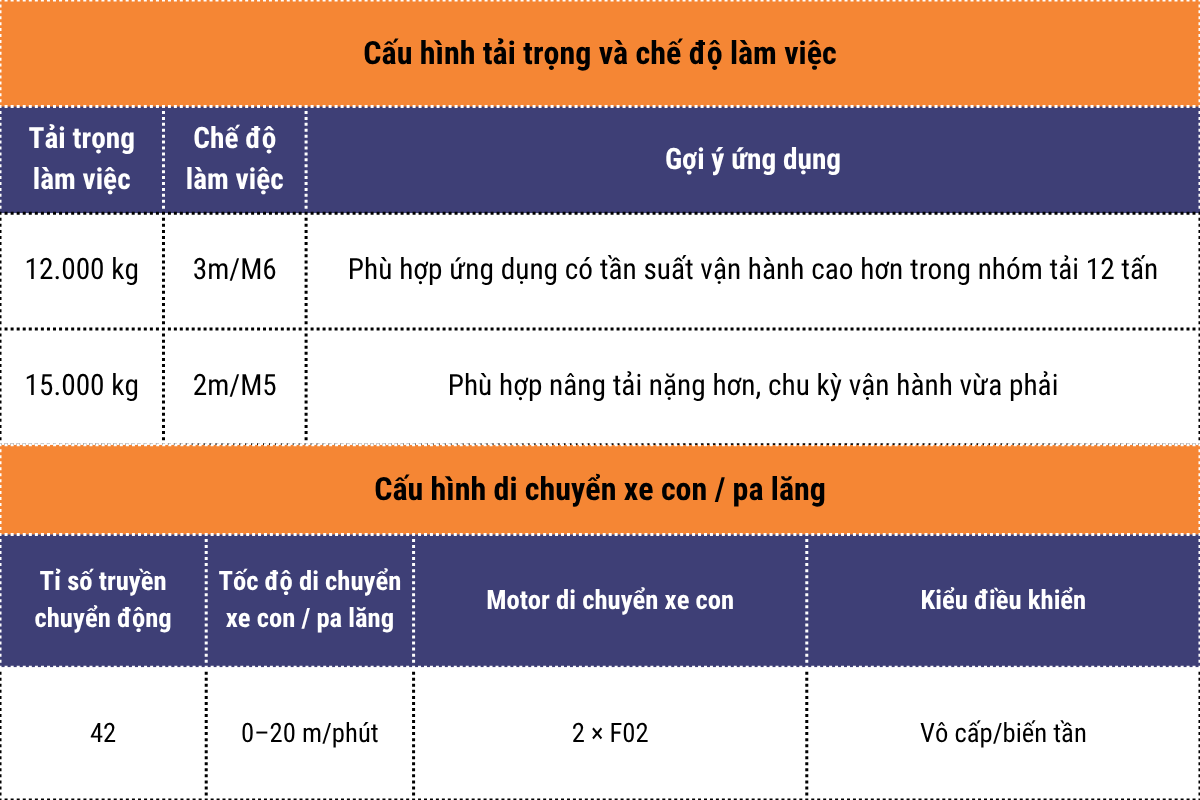

7. Cấu hình động cơ nâng hạ và chế độ làm việc, xe con di chuyển ngang pa lăng
Khi lựa chọn giữa 12.000 kg và 15.000 kg, SHM cần kiểm tra thêm tần suất nâng hạ, số ca vận hành, tỷ lệ nâng gần tải tối đa, yêu cầu định vị tải, điều kiện môi trường, chiều cao nâng hạ và hệ số an toàn của kết cấu cầu trục dầm đôi.

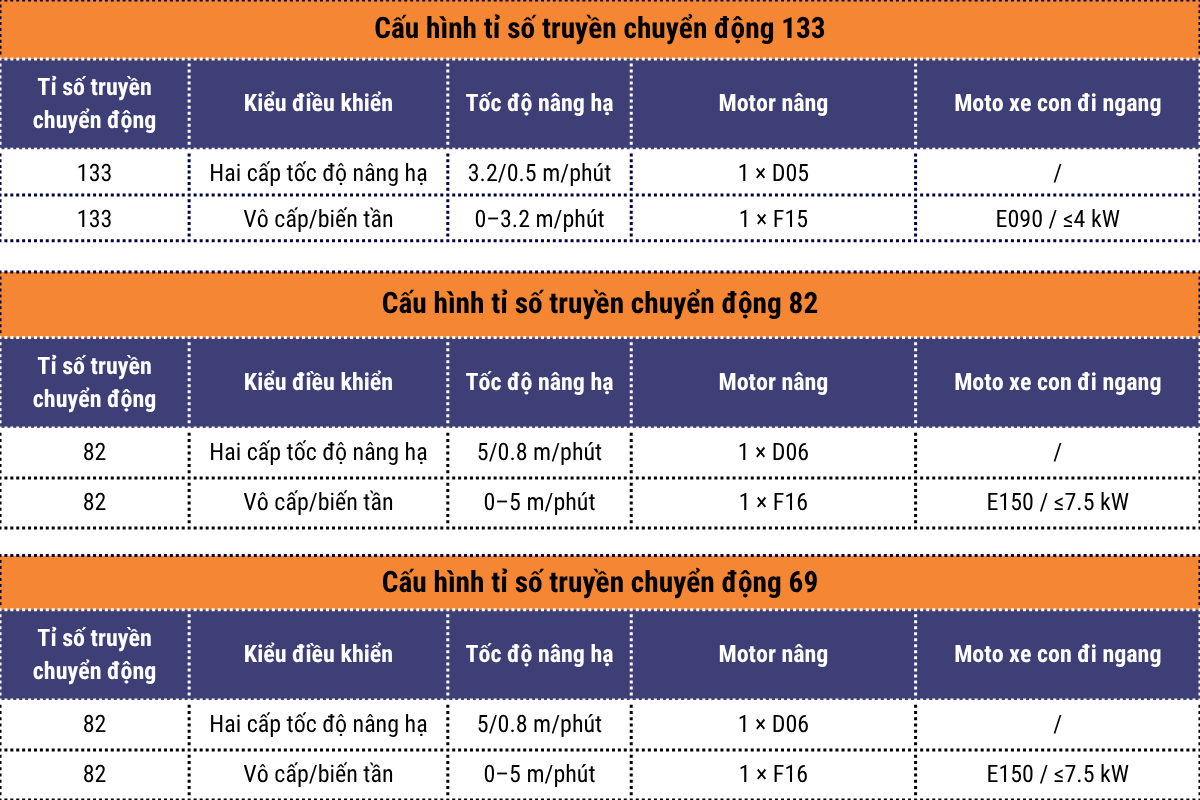

Theo catalogue, WorldHoists KNH4106 có các cấu hình nâng hạ theo tỉ số truyền chuyển động 133, 82 và 69.
Tỉ số truyền chuyển động động cơ xe con pa lăng
Với pa lăng dầm đôi WorldHoists KNH4106, phần di chuyển xe con / pa lăng dùng tỉ số truyền chuyển động 42, tốc độ di chuyển 0–20 m/phút và motor di chuyển xe con 2 × F02.
Chú ý: Khi chọn cấu hình di chuyển, đơn vị thi công và chủ đầu tư cần kiểm tra chiều dài đường chạy, khẩu độ cầu trục, yêu cầu định vị tải, mật độ người làm việc trong khu vực, khoảng cách dừng tải và điều kiện an toàn vận hành.

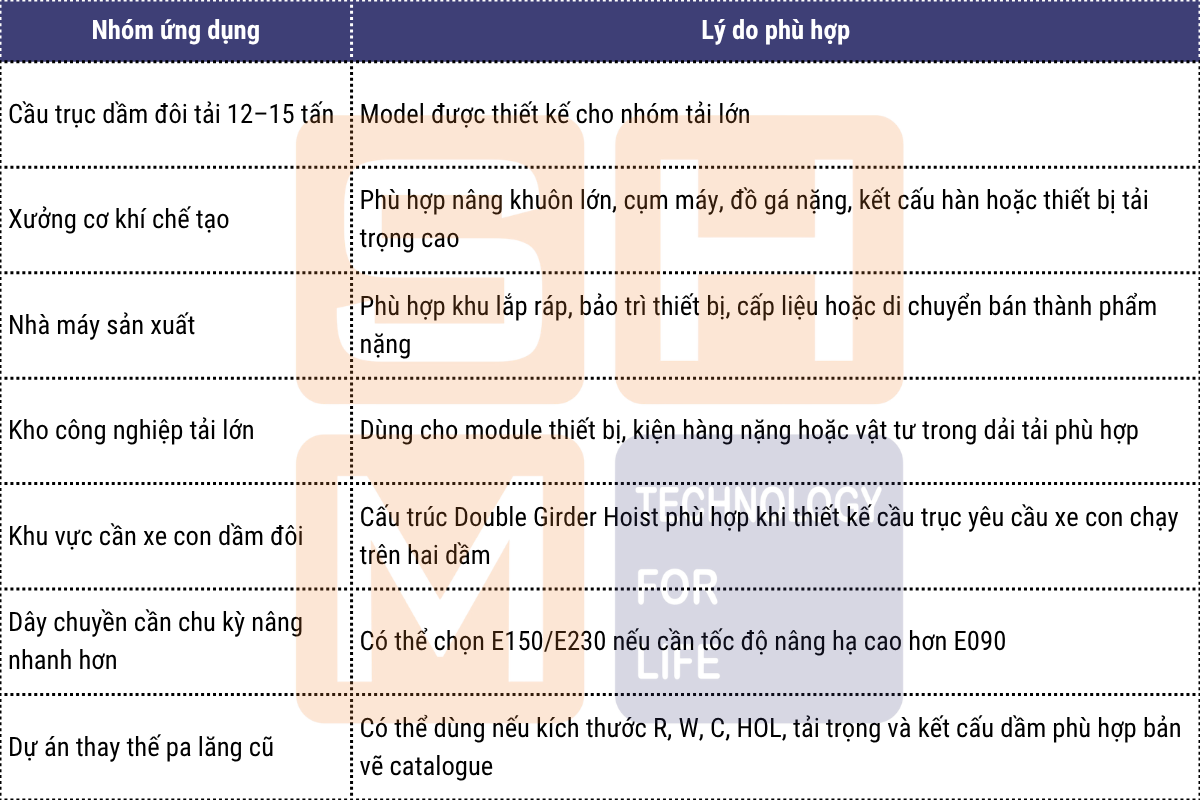

8. Ứng dụng phù hợp tại Việt Nam
WorldHoists KNH4106 phù hợp với các hệ cầu trục dầm đôi tải lớn, đặc biệt khi nhà xưởng cần cụm xe con chạy trên hai dầm chính, tải trọng từ 12.000–15.000 kg và yêu cầu kiểm soát tải ổn định với sơ đồ đi cáp kiểu 1:6.
Chú ý: Với những yêu cầu sử dụng trong những môi trường đặc biệt như phòng sạch (cleanroom), ngoài trời, nhiệt độ cao, độ ẩm lớn, bụi nặng, hóa chất, phòng nổ hoặc luyện kim, WorldHoists có những dòng pa lăng chuyên dụng riêng. Quý khách hàng quan tâm có thể liên hệ ngay trực tiếp tới SHM thông qua hotline: 0325 878 868 hoặc 0789 376 856 để chúng tôi tư vấn cụ thể và chính xác theo nhu cầu sử dụng.
FAQ
Pa lăng dầm đôi WorldHoists KNH4106 là gì?
Pa lăng dầm đôi WorldHoists KNH4106 là dòng pa lăng cáp điện dầm đôi thuộc series KH4, dùng cho cầu trục dầm đôi hoặc hệ xe con chạy trên hai dầm chính.
KNH4106 có tải trọng làm việc bao nhiêu?
Theo catalogue, KNH4106 phù hợp với dải tải trọng làm việc 12.000–15.000 kg.
KNH4106 dùng sơ đồ đi cáp kiểu gì?
Model này sử dụng sơ đồ đi cáp kiểu 1:6.
KNH4106 có chiều cao nâng hạ nào?
Theo catalogue, KNH4106 có các mức chiều cao nâng hạ (HOL) là 6 m, 8 m, 10 m, 13 m và 17 m.
KNH4106-E090 và KNH4106-E150&E230 khác nhau thế nào?
Hai cấu hình có cùng bảng kích thước lắp đặt chính, nhưng khác tốc độ nâng hạ, tỉ số truyền chuyển động và motor nâng. E090 có tốc độ 3.2/0.5 hoặc 0–3.2 m/phút. E150&E230 có tốc độ cao hơn: 5/0.8, 6.3/1.1, 0–5 hoặc 0–6.3 m/phút.
KNH4106 có tốc độ di chuyển xe con / pa lăng bao nhiêu?
Model này có tốc độ di chuyển xe con / pa lăng 0–20 m/phút, dùng motor di chuyển xe con 2 × F02.
KNH4106 dùng cho cầu trục dầm đơn được không?
KNH4106 là dòng pa lăng dầm đôi (Double Girder Hoist), nên phù hợp với cầu trục dầm đôi hoặc kết cấu xe con chạy trên hai dầm chính. Nếu hệ cầu trục là dầm đơn, nên chọn dòng pa lăng dầm đơn tương ứng.
Khi nào nên chọn KNH4106-E150&E230 thay vì KNH4106-E090?
Nên chọn KNH4106-E150&E230 khi khách hàng cần tốc độ nâng hạ cao hơn trong dải tải 12.000–15.000 kg. Nếu tốc độ nâng hạ của E090 đã đáp ứng chu kỳ vận hành, có thể chọn KNH4106-E090.
