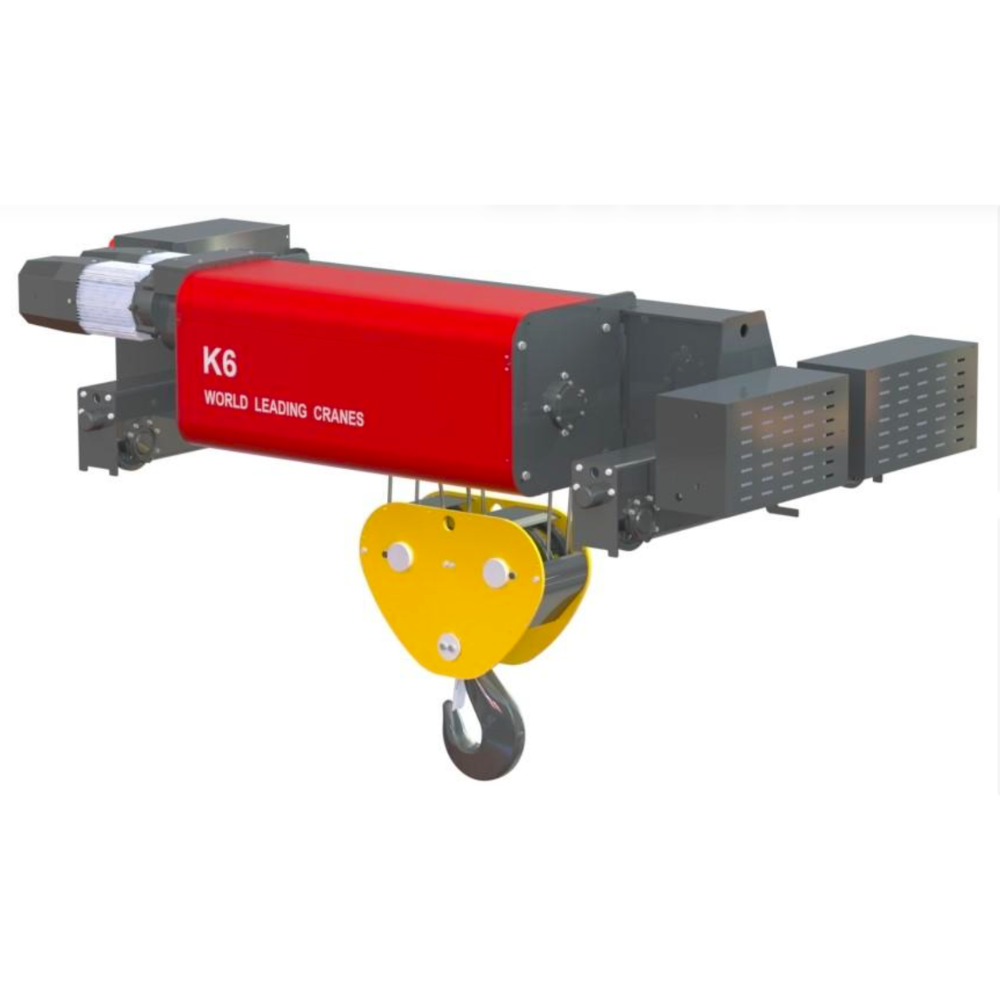

Pa lăng dầm đôi WorldHoists KNK6204

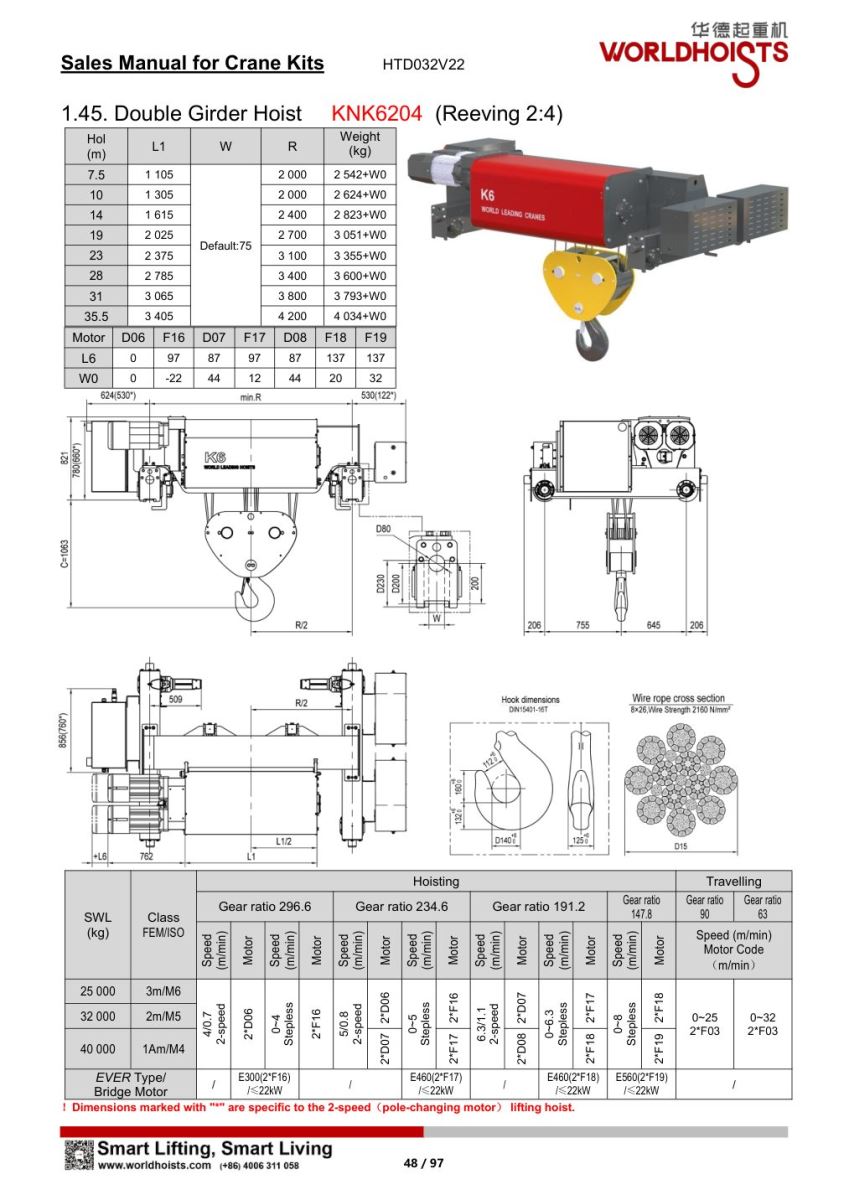

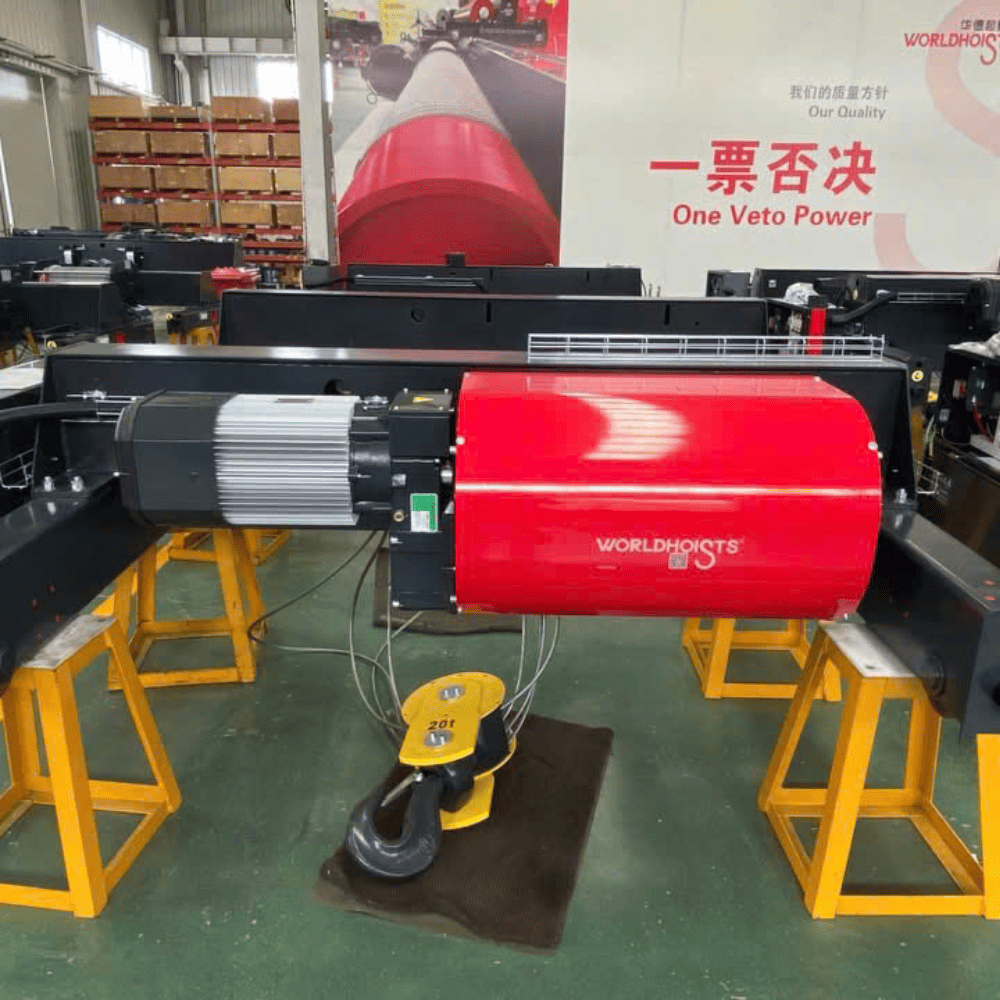

Pa lăng dầm đôi WorldHoists KNK6204 là dòng pa lăng cáp điện dầm đôi (Double Girder Hoist) thuộc series K6, được thiết kế cho các hệ cầu trục dầm đôi tải trọng lớn trong nhà xưởng công nghiệp. Theo catalogue WorldHoists, model KNK6204 sử dụng sơ đồ đi cáp kiểu 2:4, phù hợp với dải tải trọng làm việc 25.000–40.000 kg.

So với nhóm KNK5204 cùng sơ đồ đi cáp 2:4, WorldHoists KNK6204 thuộc series K6, hướng đến tải trọng cao hơn và kết cấu pa lăng lớn hơn. Dòng này phù hợp với các ứng dụng nâng hạ khuôn lớn, cụm máy nặng, kết cấu thép, thiết bị công nghiệp hoặc vật tư có khối lượng lớn trong các nhà máy cơ khí, luyện kim, chế tạo thiết bị và kho công nghiệp tải nặng.

Dải chiều cao nâng hạ (HOL) của KNK6204 trải từ 7,5 m đến 35,5 m, đáp ứng nhiều cấu hình nhà xưởng khác nhau. Với các lựa chọn hai cấp tốc độ nâng hạ và vô cấp/biến tần, model này cho phép kỹ sư cân bằng giữa lực nâng, tốc độ nâng, độ êm khi vận hành và khả năng kiểm soát tải trong các chu kỳ nâng hạ nặng.

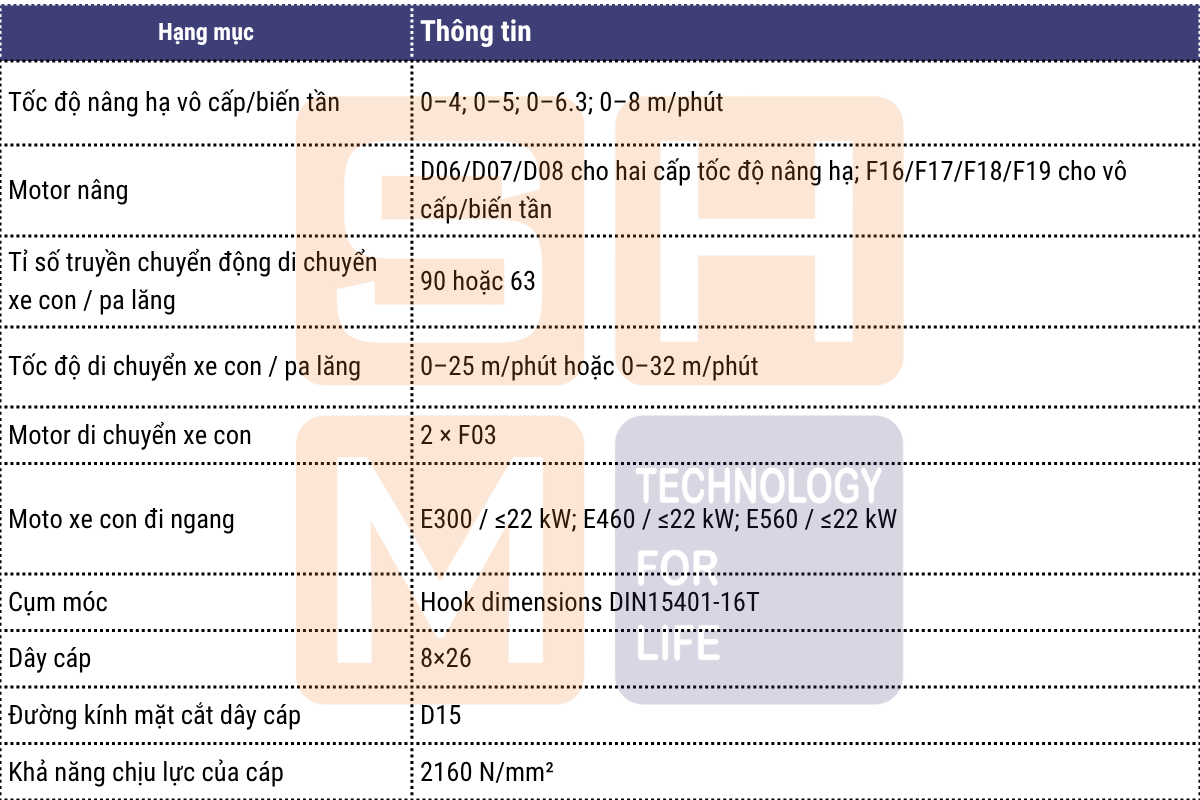

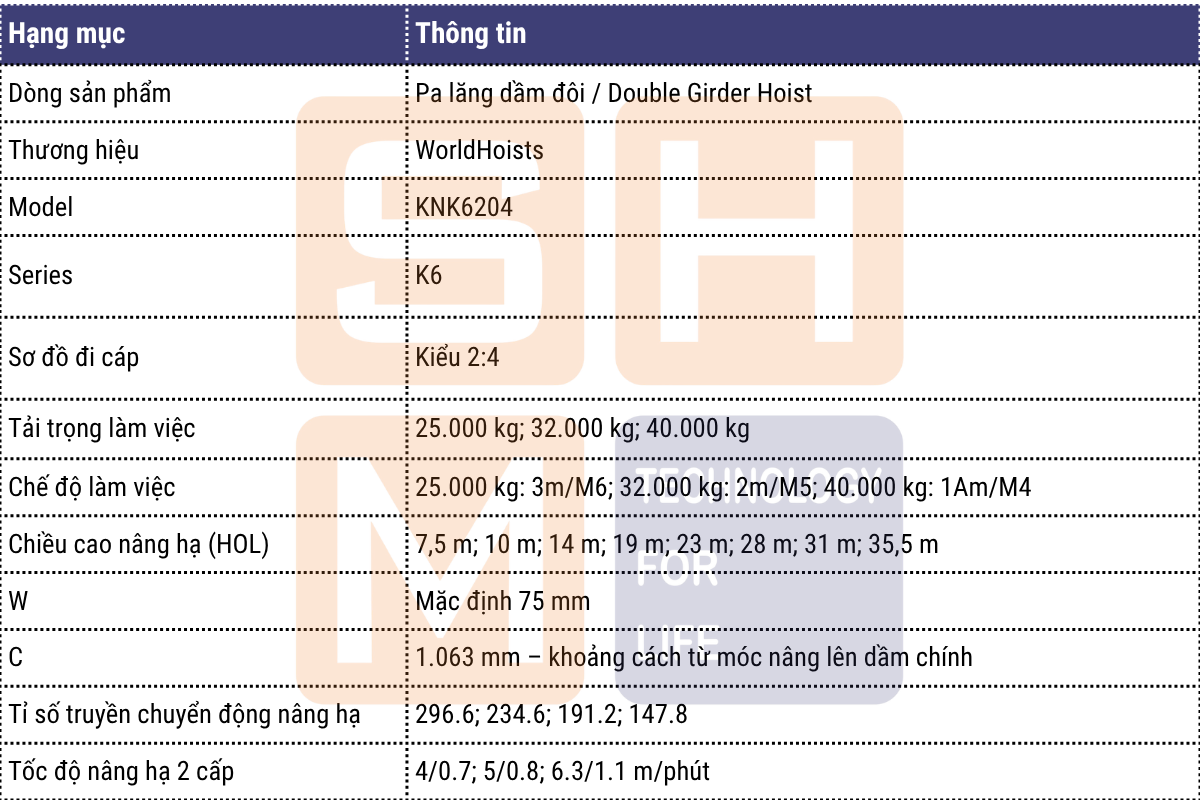

1. Thông số kỹ thuật chính của pa lăng dầm đôi WorldHoists KNK6204

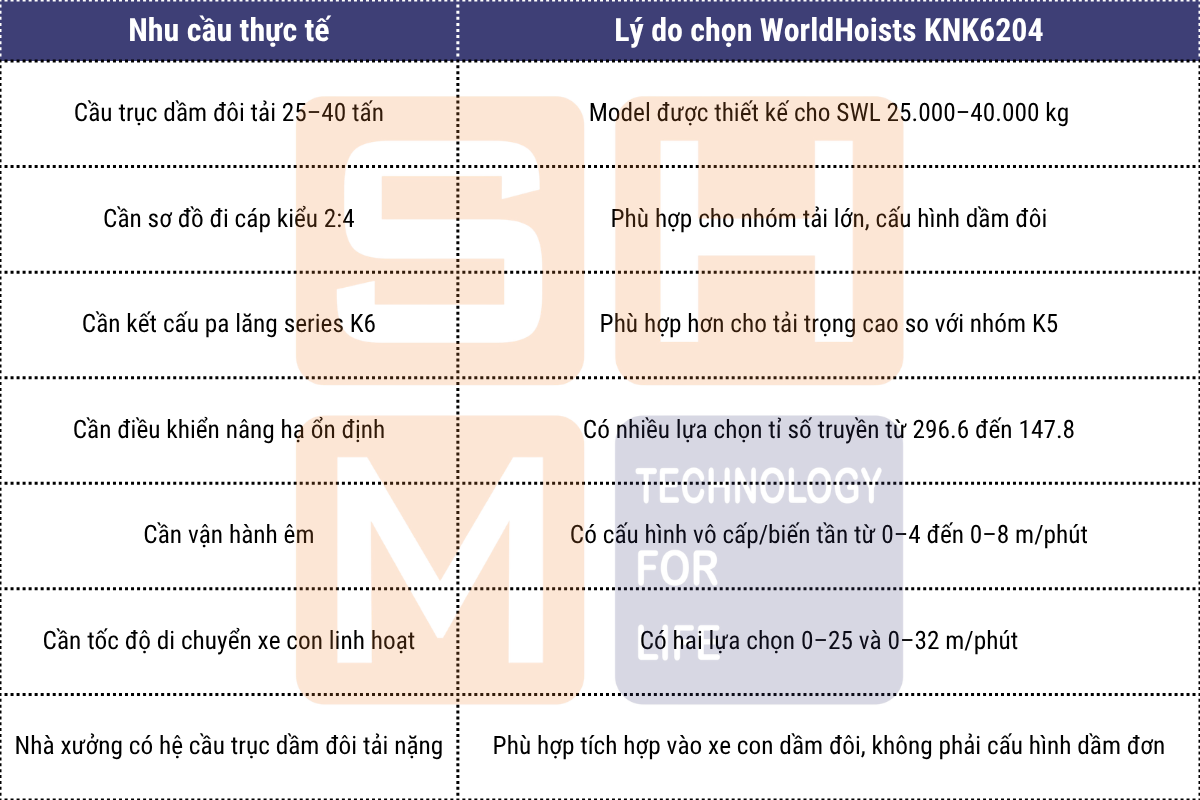

2. Khi nào nên chọn pa lăng WorldHoists KNK6204?

WorldHoists KNK6204 nên được cân nhắc khi dự án cần pa lăng dầm đôi cho nhóm tải 25 - 32 - 40 tấn, đặc biệt trong các trường hợp nâng tải trọng cực lớn, cần kết cấu xe con chắc chắn, khả năng kiểm soát tải tốt và mức tốc độ nâng hạ phù hợp với vận hành tải nặng.

3. Kích thước lắp đặt KNK6204

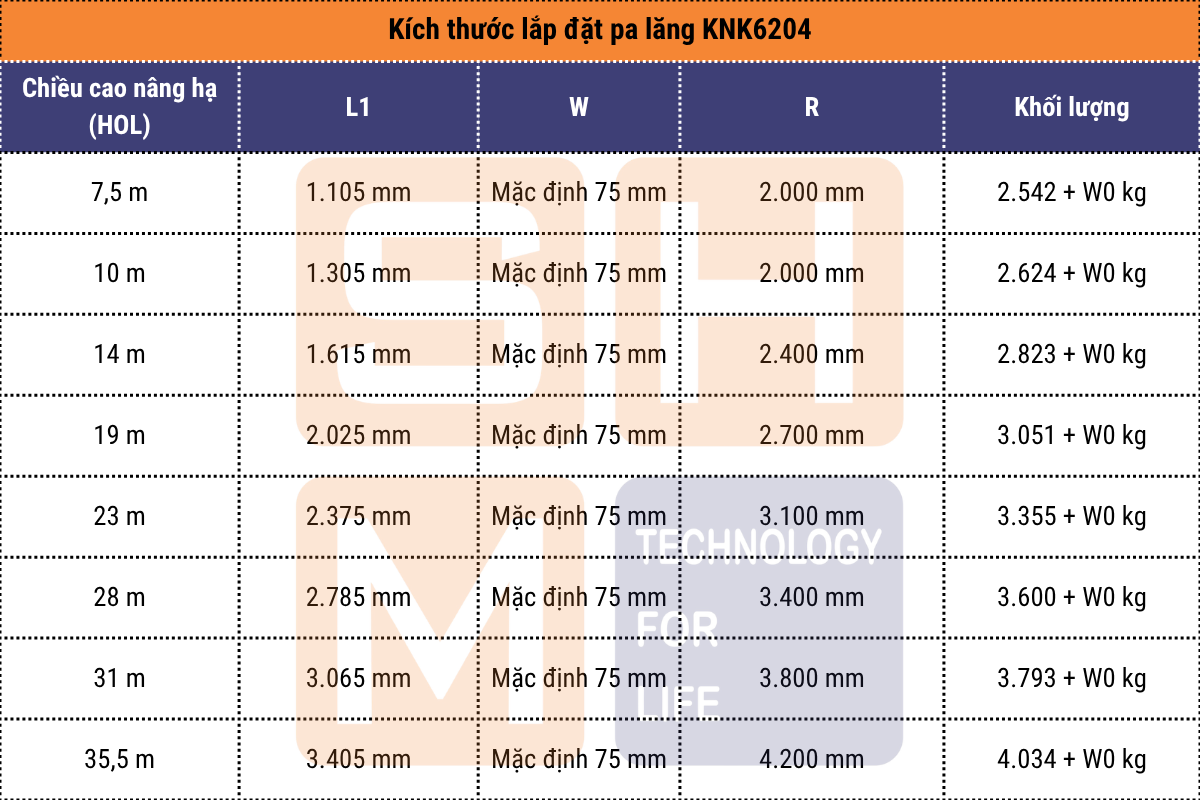

3.1. Bảng kích thước lắp đặt pa lăng dầm đôi KNK6204

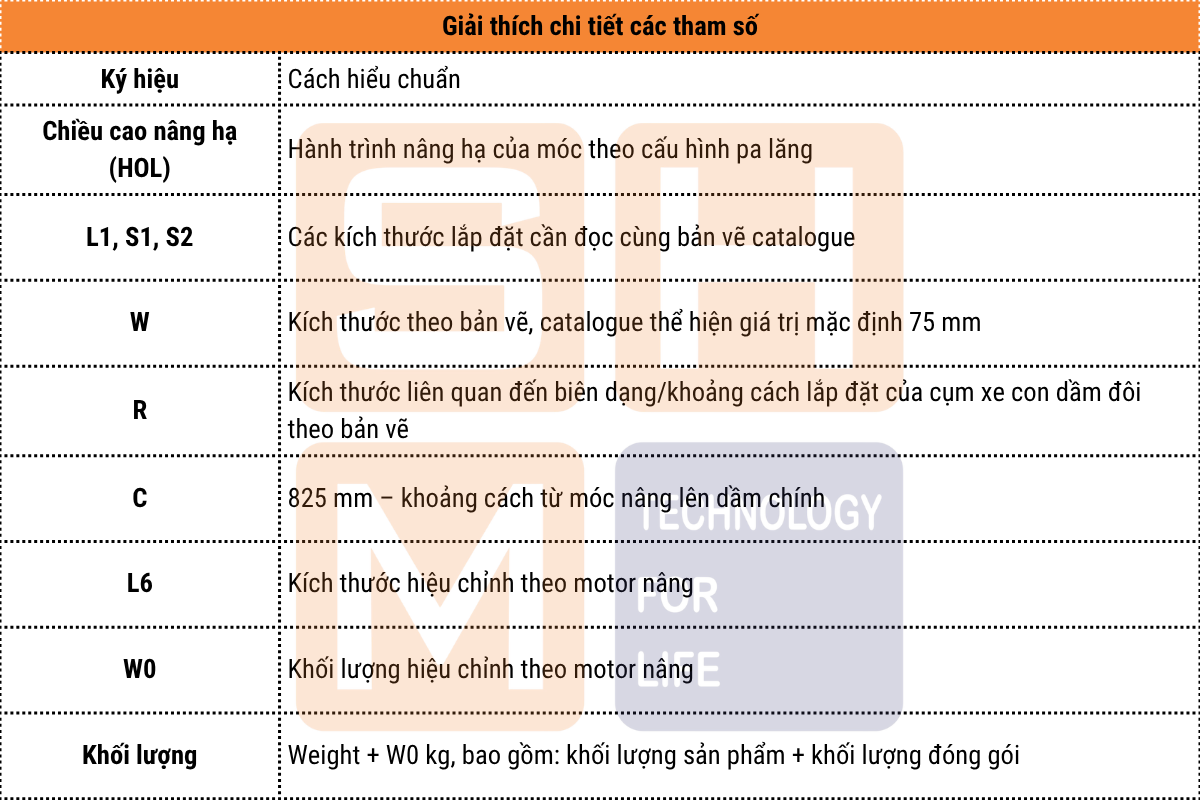

Trong đó:

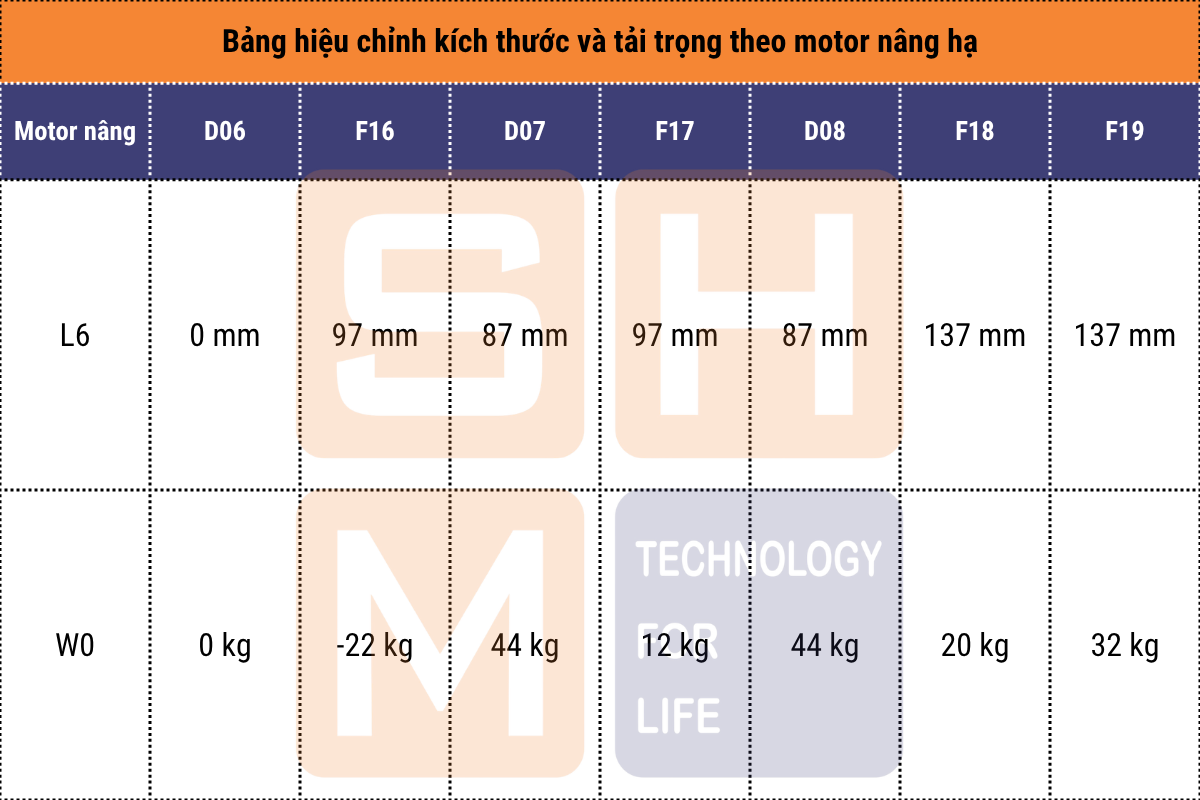

3.2. Kích thước hộp kỹ thuật và bảng hiệu chỉnh kích thước theo motor nâng hạ pa lăng dầm đôi WorldHoists KNK6204

Đối với dòng pa lăng dầm đôi KNK 5100 Series (bao gồm các cấu hình KNK 5102, KNK 5104, KNK 5106, KNK 5108) hay các dòng KNK5200 Series (bao gồm KNK 5202, KNK5204, KNK 5206, KNK5208) có một điểm chung là trên thiết kế của pa lăng sẽ có thể gắn kèm theo cụm tủ điện (tủ biến tần, tủ điện trở xả,...). Điều này có thể khiến kích thước tổng thể của pa lăng tăng lên đáng kể, chính vì vậy chủ đầu tư và đơn vị thi công cần khảo sát kỹ không gian nơi lắp đặt pa lăng dự kiến, tránh rủi ro an toàn trong quá trình mua sắm, lắp đặt, vân hành pa lăng.

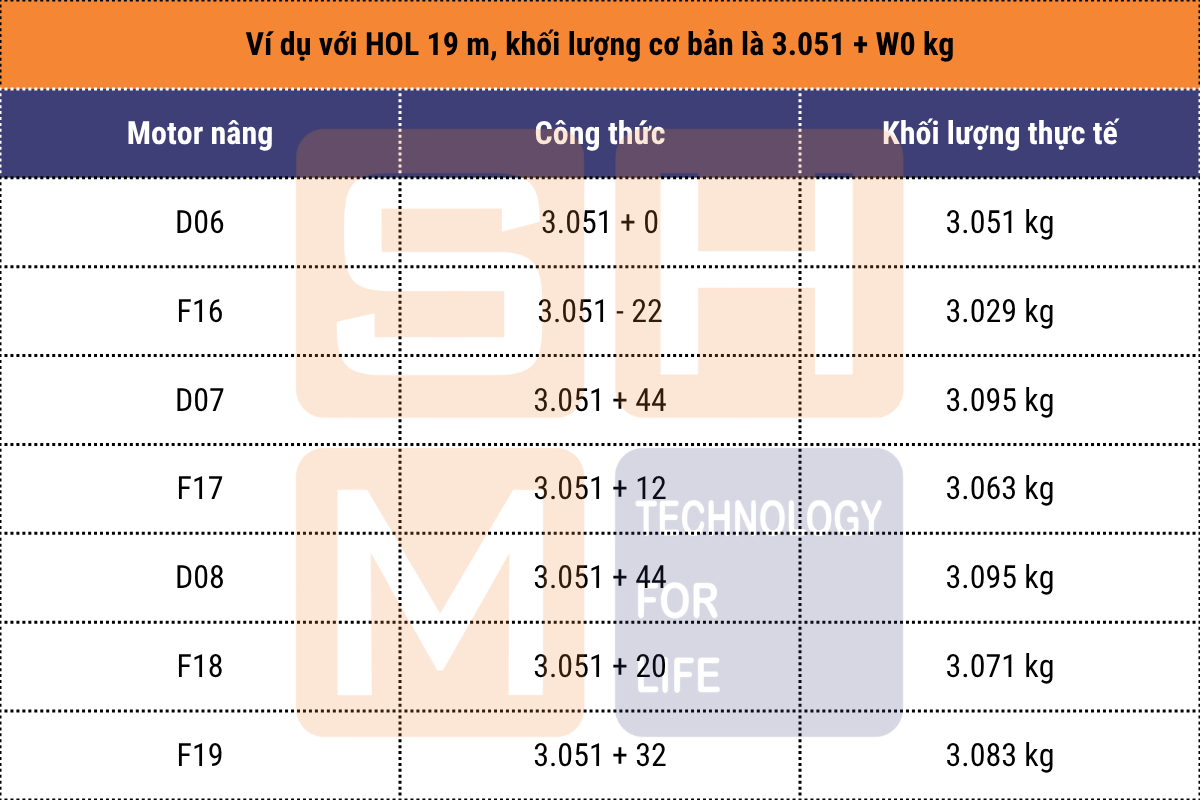

Ví dụ thực tế: Về việc hiệu chỉnh theo motor nâng hạ pa lăng dầm đôi WorldHoists KNK6204 với chiều cao nâng hạ (HOL) 19m, pa lăng sẽ có tải trọng lần lượt nếu sử dụng những cấu hình động cơ tương ứng như sau:

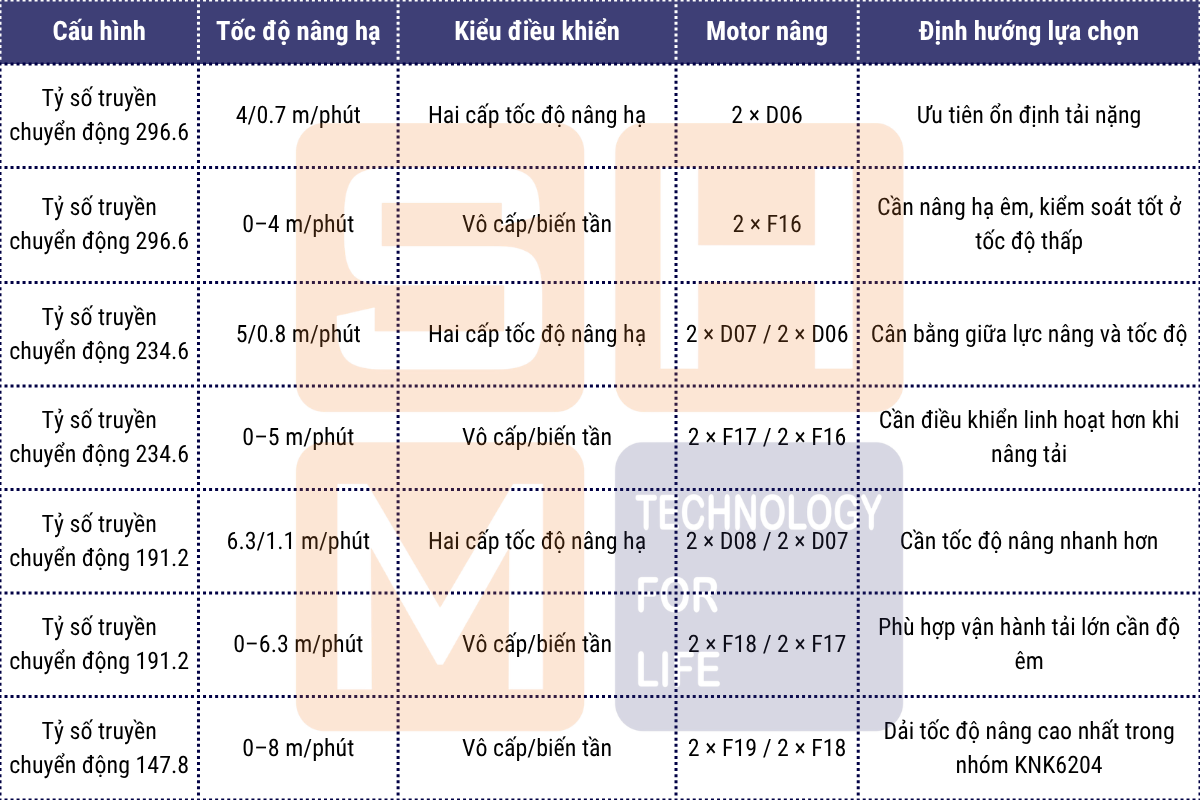

Theo catalogue, pa lăng dầm đôi WorldHoists KNK6202 có các cấu hình nâng hạ theo tỉ số truyền chuyển động 296,6, 234,6, 191,2, 147,8. Cấu hình này phù hợp khi cần ưu tiên khả năng kiểm soát tải nặng ở tốc độ thấp, đặc biệt với các thao tác nâng cần độ an toàn và độ chính xác cao.



Chú ý:

• Cấu hình 296.6: thiên về kiểm soát tải nặng và vận hành ổn định. Tốc độ nâng không quá cao, phù hợp với các ứng dụng cần đặt tải chính xác, hạn chế dao động và ưu tiên độ an toàn khi nâng vật nặng.
• Cấu hình 234.6: phù hợp khi cần tốc độ nâng cao hơn nhóm 296.6 nhưng vẫn giữ khả năng kiểm soát tốt trong nhóm tải 25–40 tấn. Khi chọn cấu hình này, cần đối chiếu mã motor theo tải trọng làm việc cụ thể.
• Cấu hình 191.2: phù hợp khi cần chu kỳ nâng hạ nhanh hơn. Với tải trọng lớn, việc tăng tốc độ nâng cần đi kèm kiểm tra phanh, độ võng kết cấu, khả năng chống lắc, hành trình nâng và điều kiện vận hành thực tế.
• Cấu hình 147.8: nhóm tốc độ nâng cao hơn trong bảng KNK6204. Đây là lựa chọn phù hợp khi cần cải thiện chu kỳ nâng hạ, nhưng nên được kiểm tra kỹ theo tải trọng, tần suất vận hành, kết cấu cầu trục và yêu cầu điều khiển tổng thể.

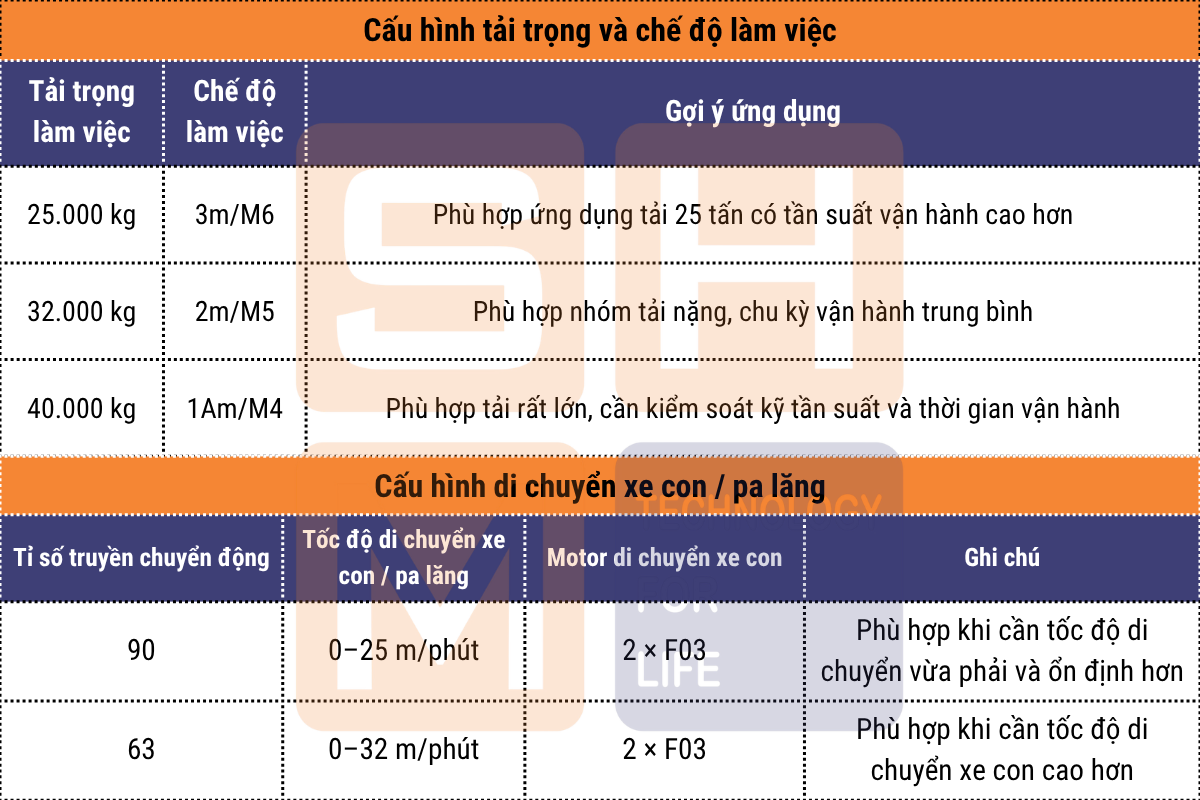

5. Cấu hình tải trọng và chế độ làm việc - xe con trên pa lăng dầm đôi WorldHoists KNK6204

Với dải tải trọng từ 25 - 32 - 40 tấn, tốc độ di chuyển xe con / pa lăng cần được chọn theo khẩu độ cầu trục, chiều dài đường chạy, khoảng cách các điểm dừng, yêu cầu định vị tải và khả năng kiểm soát lắc. Trong nhiều trường hợp, cấu hình tốc độ vừa phải sẽ phù hợp hơn nếu khu vực vận hành hẹp hoặc thường xuyên đặt tải gần máy móc, khuôn, đồ gá.

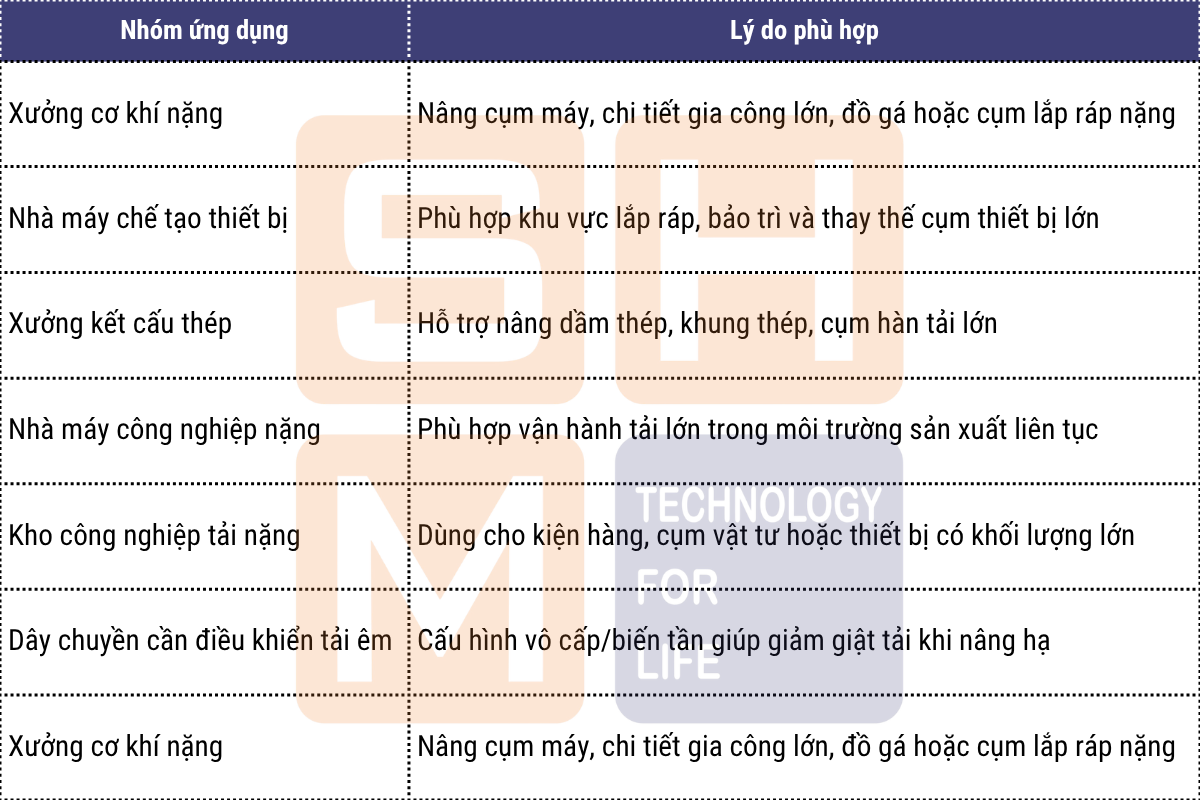

6. Ứng dụng phù hợp tại Việt Nam của pa lăng dầm đôi KNK6204 WorldHoists

Pa lăng dầm đôi WorldHoists KNK6204 phù hợp với các hệ cầu trục dầm đôi cần chiều cao nâng hạ lớn nhưng tải trọng vẫn nằm trong nhóm 25 - 32 - 40 tấn. Model này thường được dùng trong các nhà máy có yêu cầu nâng cụm thiết bị lớn, khuôn nặng, kết cấu thép, vật tư công nghiệp hoặc chi tiết cơ khí cỡ lớn.

Chú ý: Với những yêu cầu sử dụng trong những môi trường đặc biệt như phòng sạch (cleanroom), ngoài trời, nhiệt độ cao, độ ẩm lớn, bụi nặng, hóa chất, phòng nổ hoặc luyện kim, WorldHoists có những dòng pa lăng chuyên dụng riêng. Quý khách hàng quan tâm có thể liên hệ ngay trực tiếp tới SHM thông qua hotline: 0325 878 868 hoặc 0789 376 856 để chúng tôi tư vấn cụ thể và chính xác theo nhu cầu sử dụng.

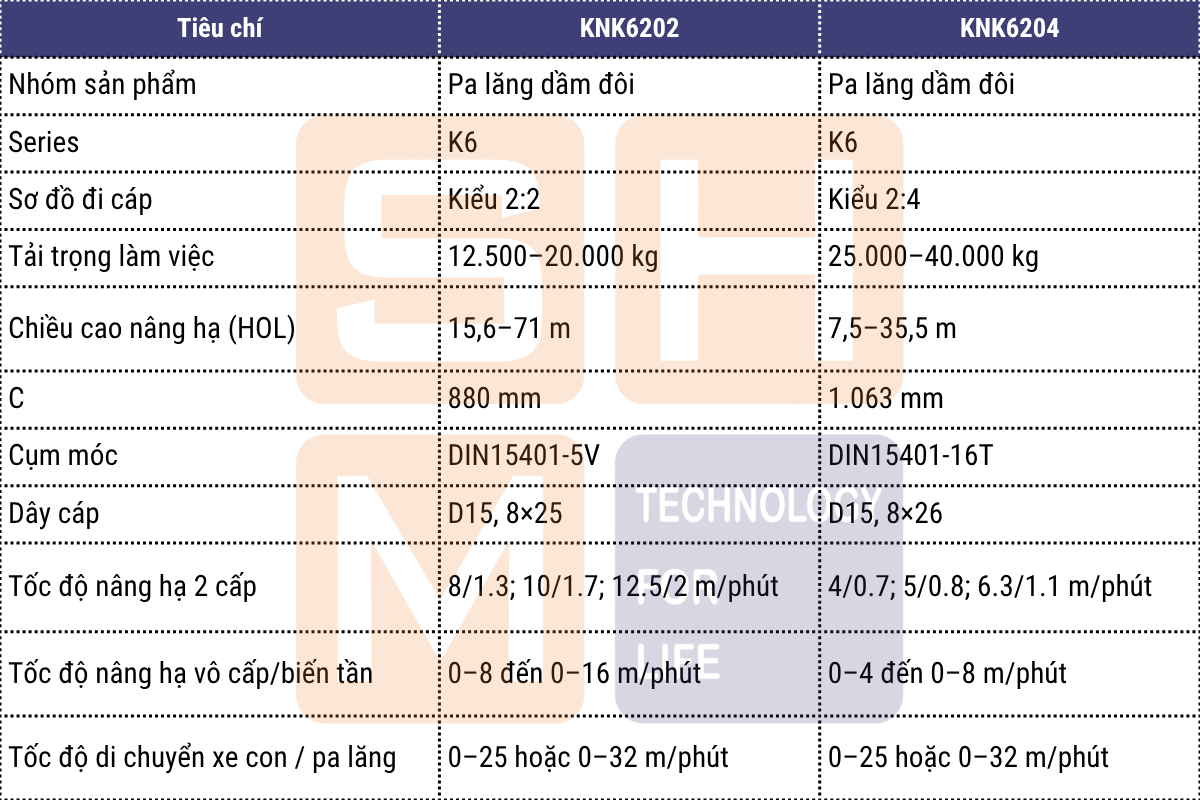

7. So sánh nhanh KNK6204 với KNK6202

Nhằm giúp khách hàng dễ dàng hơn trong việc so sánh nhanh tổng quan về mặt kỹ thuật và chức năng của 2 mã pa lăng dầm đôi tới từ thương hiệu WorldHoists gồm KNK6202 và KNK6204, SHM sẽ cung cấp bảng so sánh trực quan các thông số kỹ thuật cơ bản của 2 mẫu pa lăng này trong bảng tổng hợp dưới đây. Mời quý vị và các bạn tham khảo:

Khuyến nghị:

KNK6202 phù hợp hơn cho nhóm tải 12,5 - 16 - 20 tấn với chiều cao nâng hạ lớn, còn KNK6204 là lựa chọn dành cho nhu cầu với dải tải trọng lớn hơn từ 25 - 32 - 40 tấn, sử dụng sơ đồ đi cáp 2:4 và cụm móc lớn hơn.

FAQ

Pa lăng dầm đôi WorldHoists KNK6204 là gì?

WorldHoists KNK6204 là dòng pa lăng cáp điện dầm đôi thuộc series K6, được thiết kế cho hệ cầu trục dầm đôi hoặc cụm xe con dầm đôi trong các ứng dụng tải nặng.

KNK6204 có tải trọng làm việc bao nhiêu?

Theo catalogue, KNK6204 có ba mức tải trọng làm việc: 25.000 kg, 32.000 kg và 40.000 kg.

KNK6204 dùng sơ đồ đi cáp kiểu gì?

Model này sử dụng sơ đồ đi cáp kiểu 2:4.

KNK6204 có chiều cao nâng hạ nào?

KNK6204 có các mức chiều cao nâng hạ (HOL) gồm 7,5 m, 10 m, 14 m, 19 m, 23 m, 28 m, 31 m và 35,5 m.

KNK6204 có tốc độ nâng hạ bao nhiêu?

KNK6204 có các tốc độ nâng hạ 2 cấp gồm 4/0.7, 5/0.8 và 6.3/1.1 m/phút. Các cấu hình vô cấp/biến tần gồm 0–4, 0–5, 0–6.3 và 0–8 m/phút.

KNK6204 có tốc độ di chuyển xe con / pa lăng bao nhiêu?

Model này có hai lựa chọn tốc độ di chuyển xe con / pa lăng: 0–25 m/phút hoặc 0–32 m/phút, sử dụng motor di chuyển xe con 2 × F03.

KNK6204 có dùng cho cầu trục dầm đơn không?

Không nên dùng KNK6204 cho cầu trục dầm đơn theo cấu hình tiêu chuẩn. Đây là dòng pa lăng dầm đôi, được thiết kế để làm việc trên hệ cầu trục dầm đôi hoặc cụm xe con chạy trên hai dầm chính.
