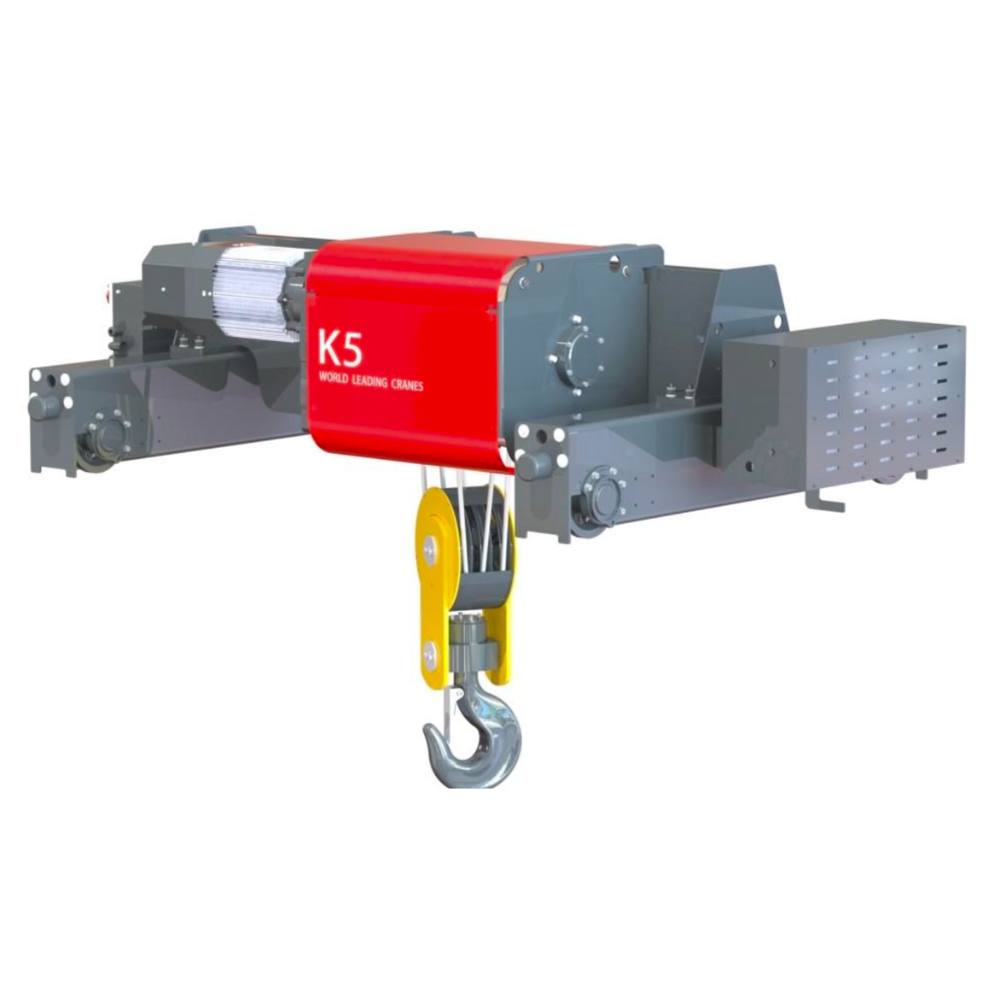

Pa lăng dầm đôi WorldHoists KNK5106 là dòng pa lăng cáp điện dầm đôi (Double Girder Hoist) thuộc series K5 của WorldHoists, được thiết kế để lắp đặt trên hệ cầu trục dầm đôi (double girder crane) hoặc cụm xe con chạy trên hai dầm chính.
Theo catalogue WorldHoists, model KNK5106 sử dụng sơ đồ đi cáp kiểu 1:6, phù hợp với dải tải trọng làm việc từ 20.000–30.000 kg. Dòng này có các mức chiều cao nâng hạ (HOL) từ 5 m đến 32 m, phù hợp cho nhà xưởng cần pa lăng dầm đôi tải nặng, yêu cầu kết cấu xe con ổn định và có nhiều lựa chọn tốc độ nâng hạ theo chu kỳ vận hành thực tế.
So với các model K5 có sơ đồ đi cáp kiểu 1:2 hoặc 1:4, KNK5106 được định vị cho nhóm tải lớn hơn nhờ sơ đồ đi cáp kiểu 1:6, giúp tăng khả năng chịu tải của cụm nâng trong các ứng dụng cầu trục dầm đôi tải nặng.

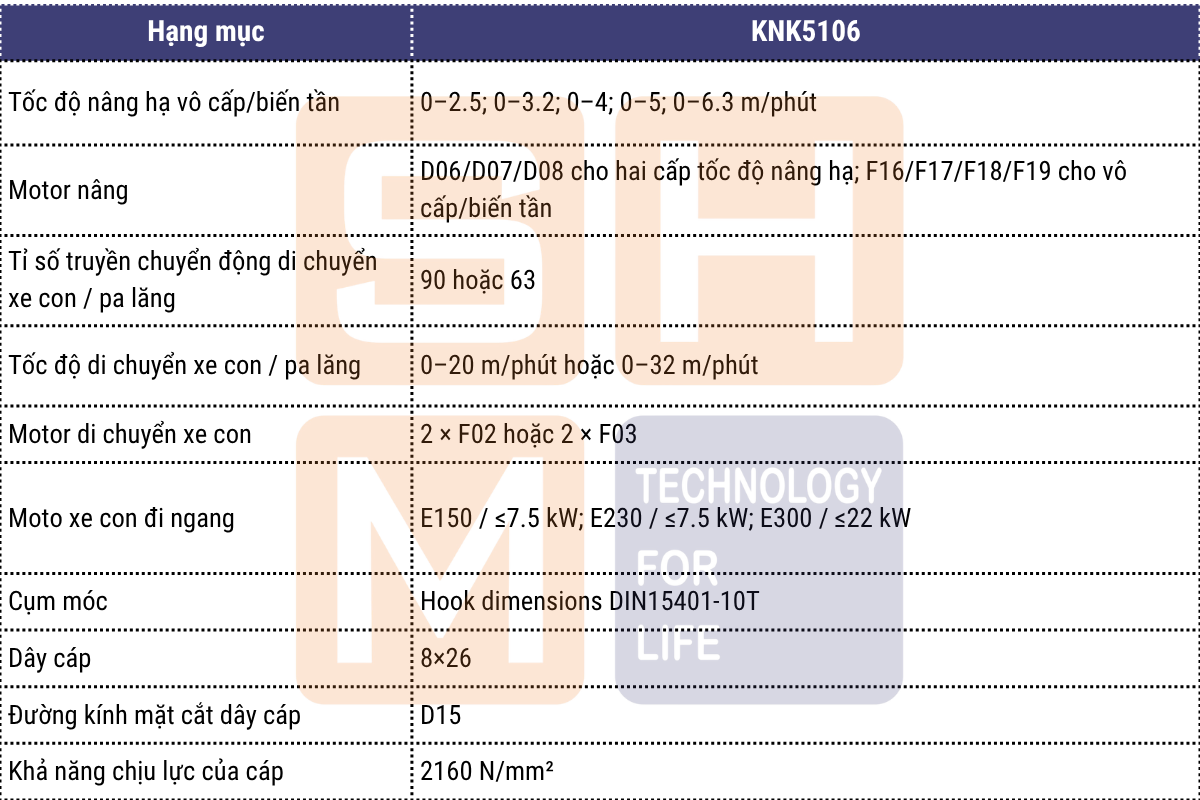

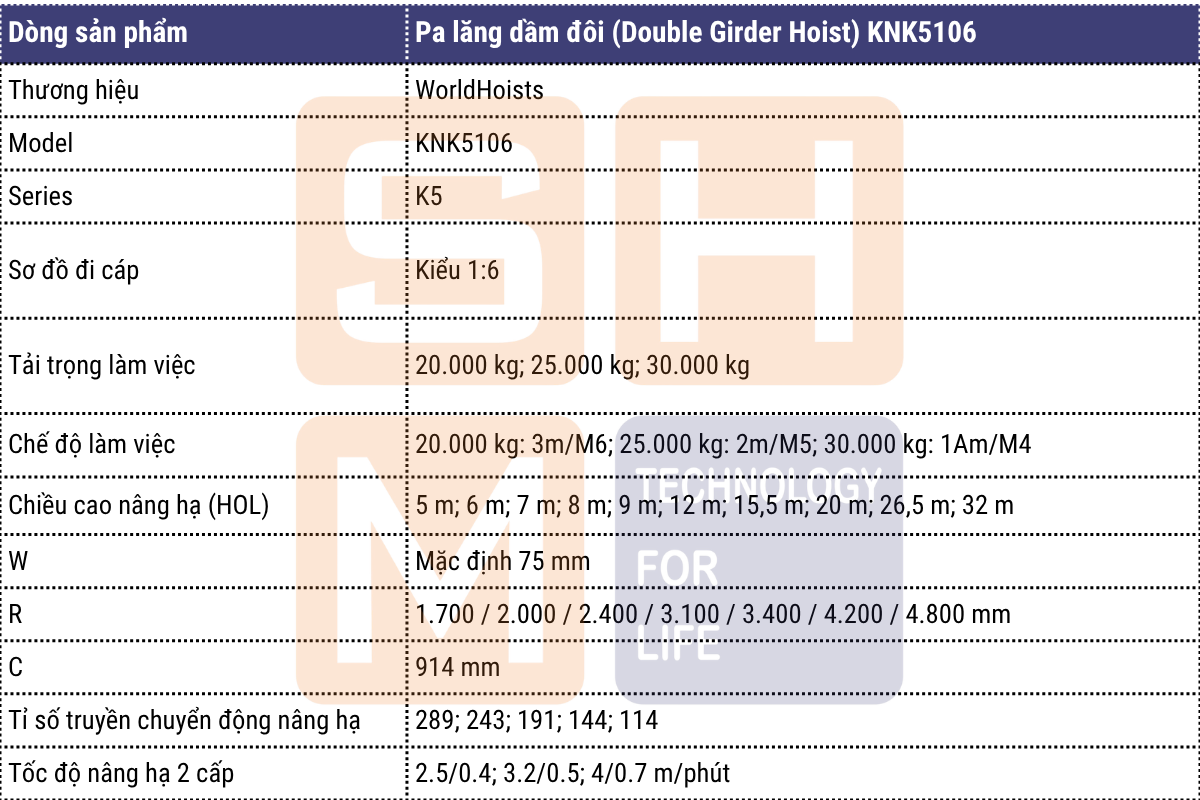

1. Thông số kỹ thuật chính của pa lăng dầm đôi WorldHoists KNK5106
Thông tin chi tiết về mẫu pa lăng dầm đôi WorldHoists KNK5106. Anh, chị có thể tham khảo chi tiết tại đây:

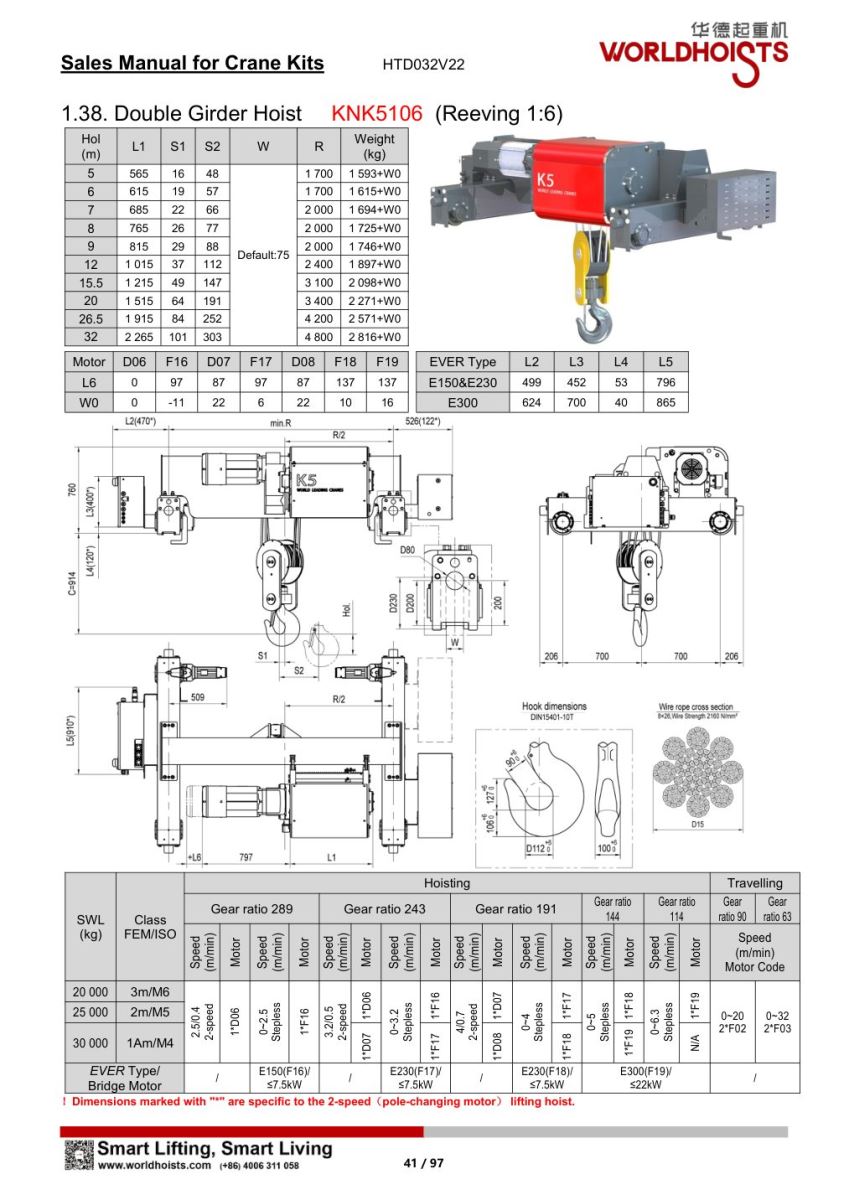

Thông tin pa lăng dầm đôi WorldHoists KNK5106 từ nhà sản xuất - dựa theo catalogue kỹ thuật của WorldHoists:

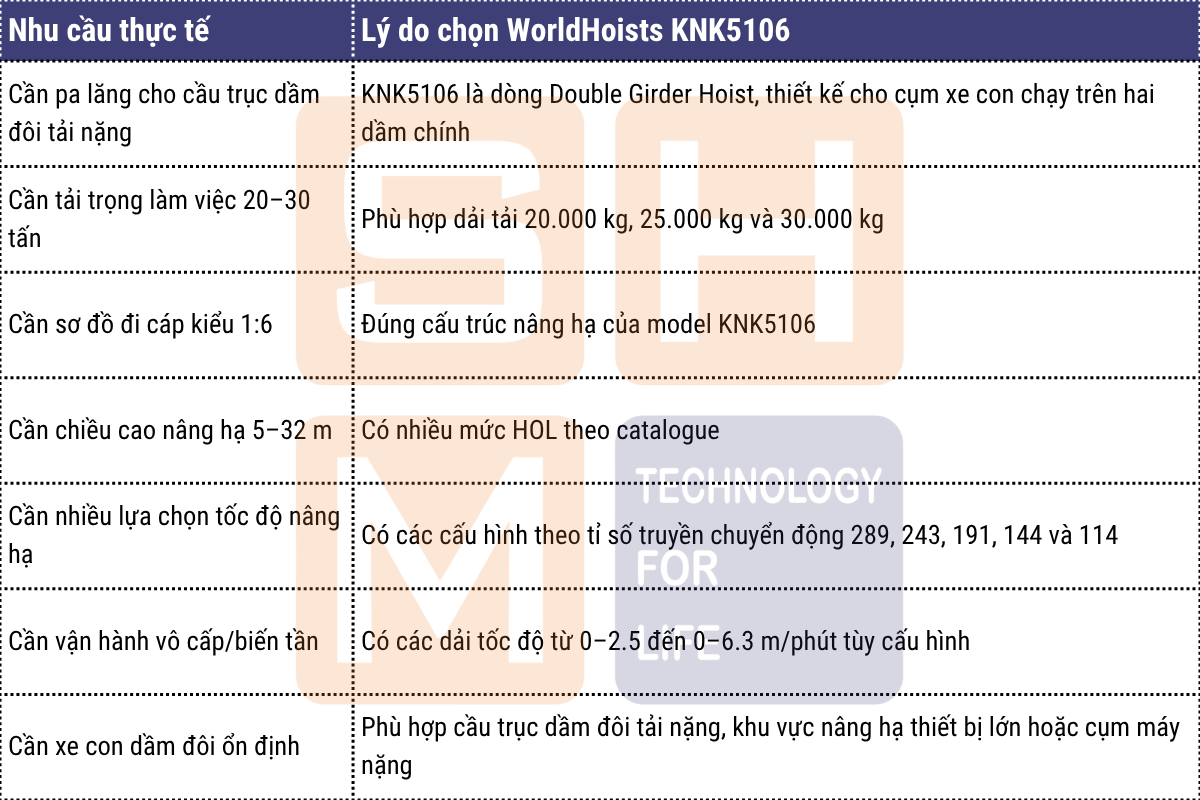

2. Khi nào nên chọn WorldHoists KNK5106?
WorldHoists KNK5106 phù hợp khi khách hàng cần một bộ pa lăng dầm đôi tải nặng cho cầu trục dầm đôi tải từ 20.000–30.000 kg, đặc biệt trong các trường hợp cần nâng tải lớn, kết cấu xe con dầm đôi ổn định và kiểm soát tốc độ nâng hạ theo từng yêu cầu vận hành.
3. Kích thước lắp đặt KNK5106

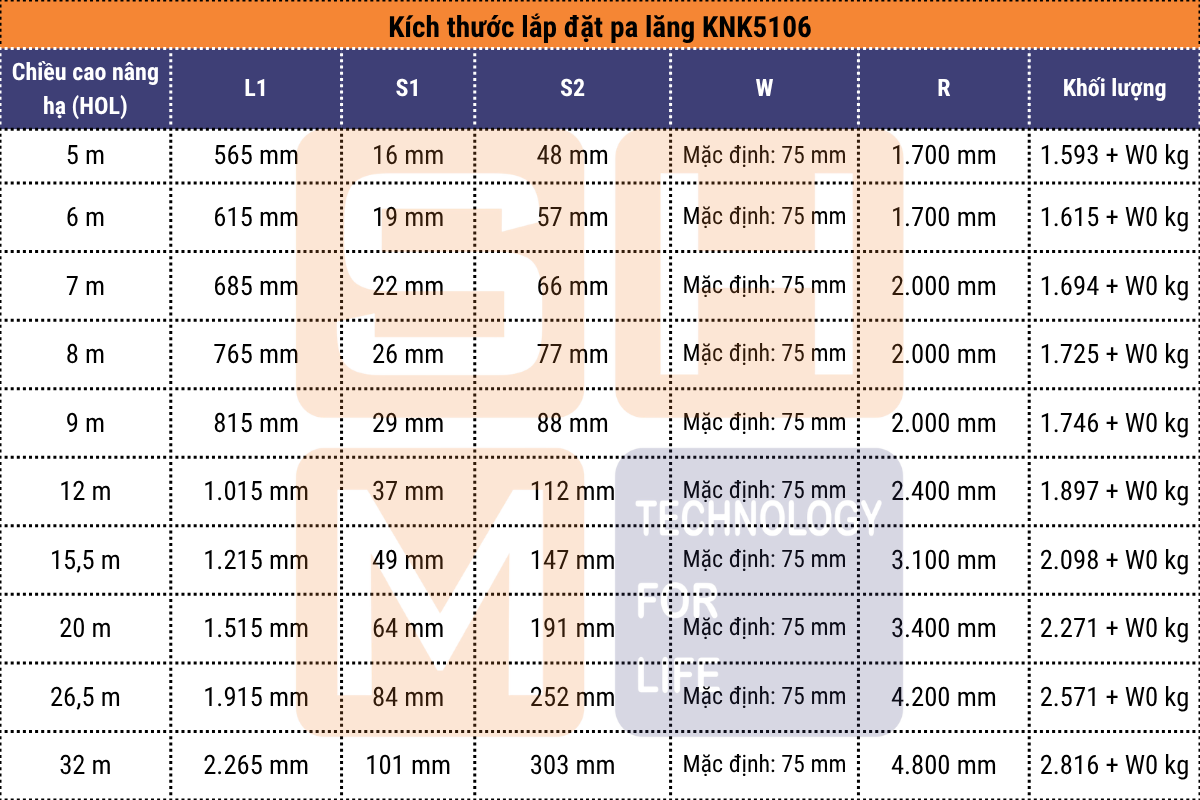

3.1. Bảng kích thước lắp đặt pa lăng dầm đôi KNK5106

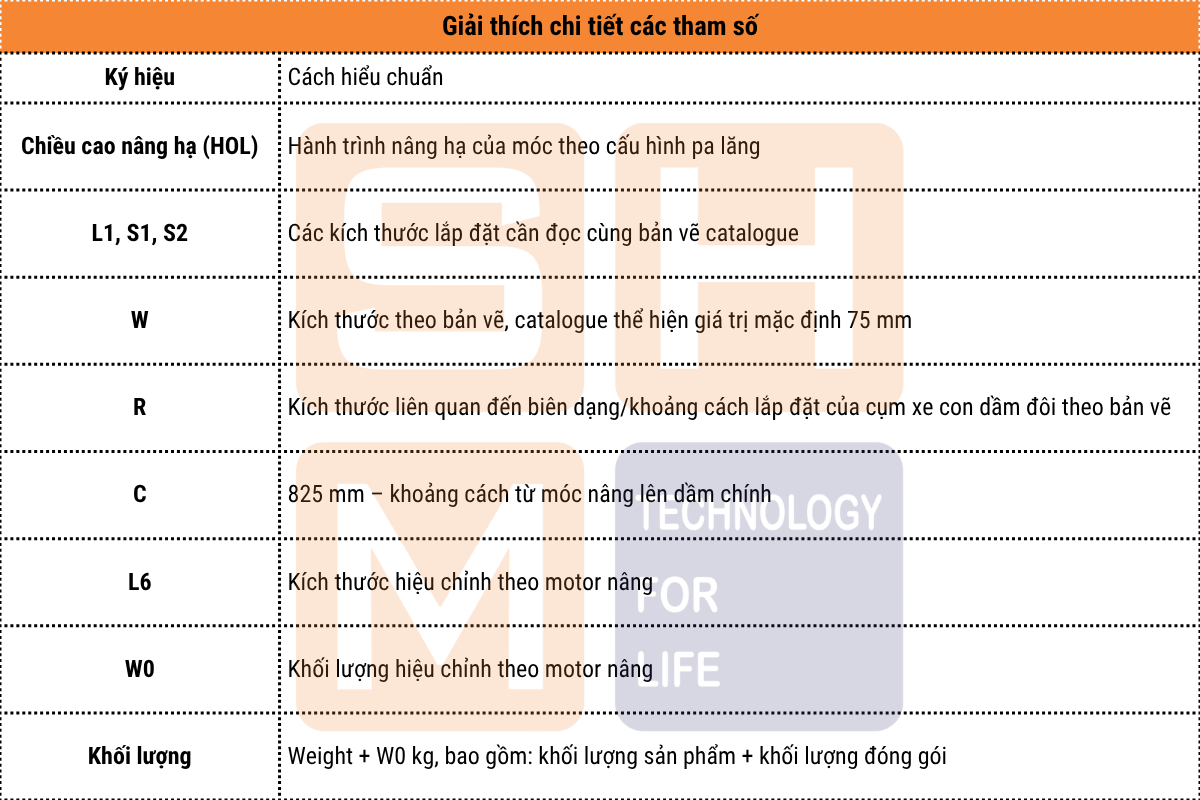

Trong đó:

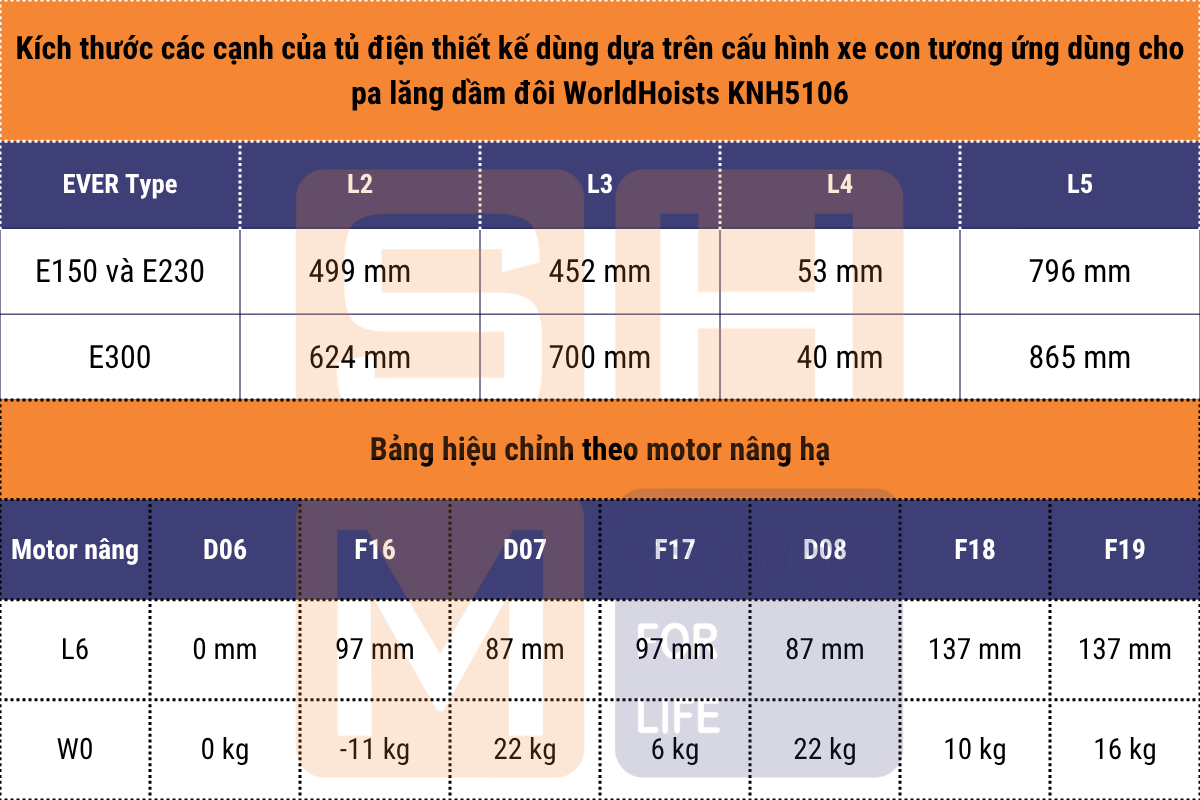

3.2. Kích thước bổ sung theo kích thước hộp kỹ thuật và bảng hiệu chỉnh kích thước theo motor nâng hạ pa lăng dầm đôi WorldHoists KNK5106
Đối với dòng pa lăng dầm đôi KNK 5100 Series (bao gồm các cấu hình KNK 5102, KNK 5104, KNK 5106, KNK 5108) hay các dòng KNK5200 Series (bao gồm KNK 5202, KNK5204, KNK 5206) có một điểm chung là trên thiết kế của pa lăng sẽ có thể gắn kèm theo cụm tủ điện (tủ biến tần, tủ điện trở xả,...). Điều này có thể khiến kích thước tổng thể của pa lăng tăng lên đáng kể, chính vì vậy chủ đầu tư và đơn vị thi công cần khảo sát kỹ không gian nơi lắp đặt pa lăng dự kiến, tránh rủi ro an toàn trong quá trình mua sắm, lắp đặt, vân hành pa lăng.
Chú ý:
Bảng này cần được dùng khi đối chiếu cấu hình moto xe con đi ngang tương ứng với từng nhóm tốc độ nâng hạ. Khi triển khai bản vẽ kỹ thuật, không nên chỉ đọc riêng bảng HOL mà cần kết hợp thêm bảng EVER Type để kiểm tra đủ không gian lắp đặt pa lăng trên môi trường thực địa.

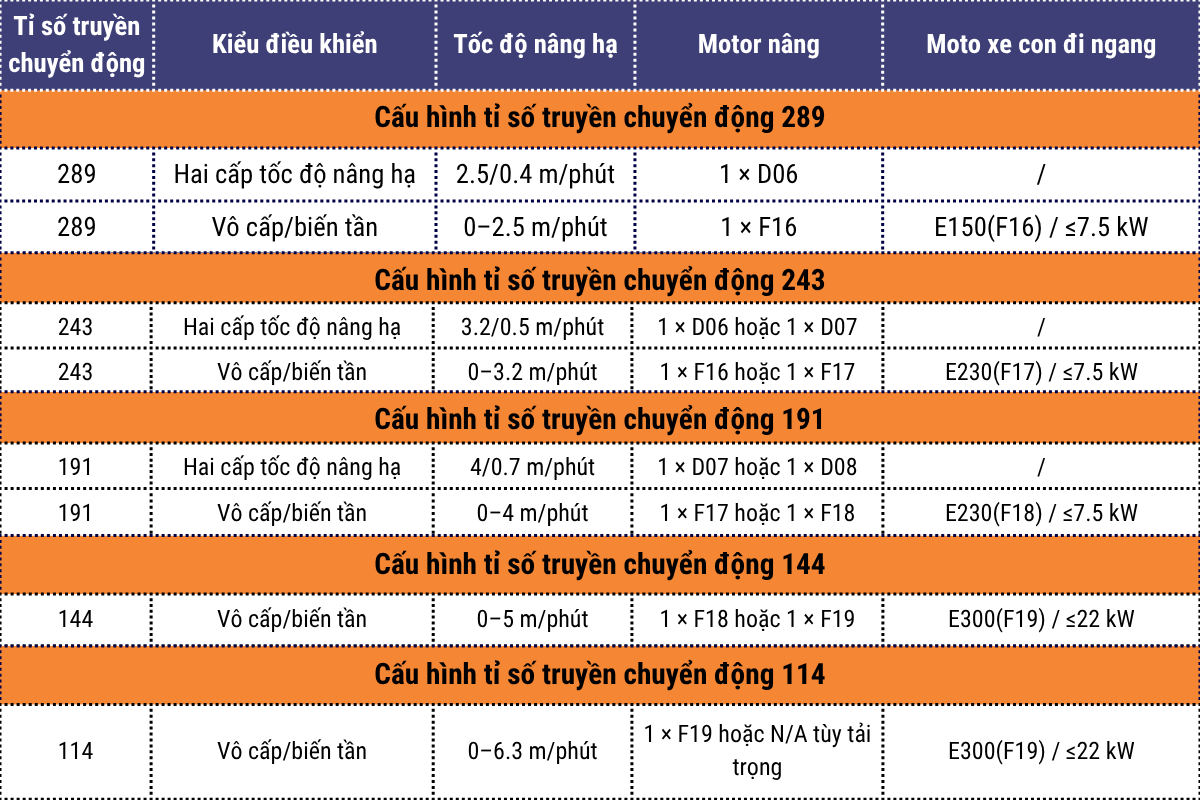

4. Cấu hình xe con, tỉ số truyền chuyển động, motor nâng hạ và tốc độ nâng hạ của pa lăng dầm đôi KNH5106
Theo catalogue, WorldHoists KNK5106 có các cấu hình nâng hạ theo tỉ số truyền chuyển động 289, 243, 191, 144 và 114.

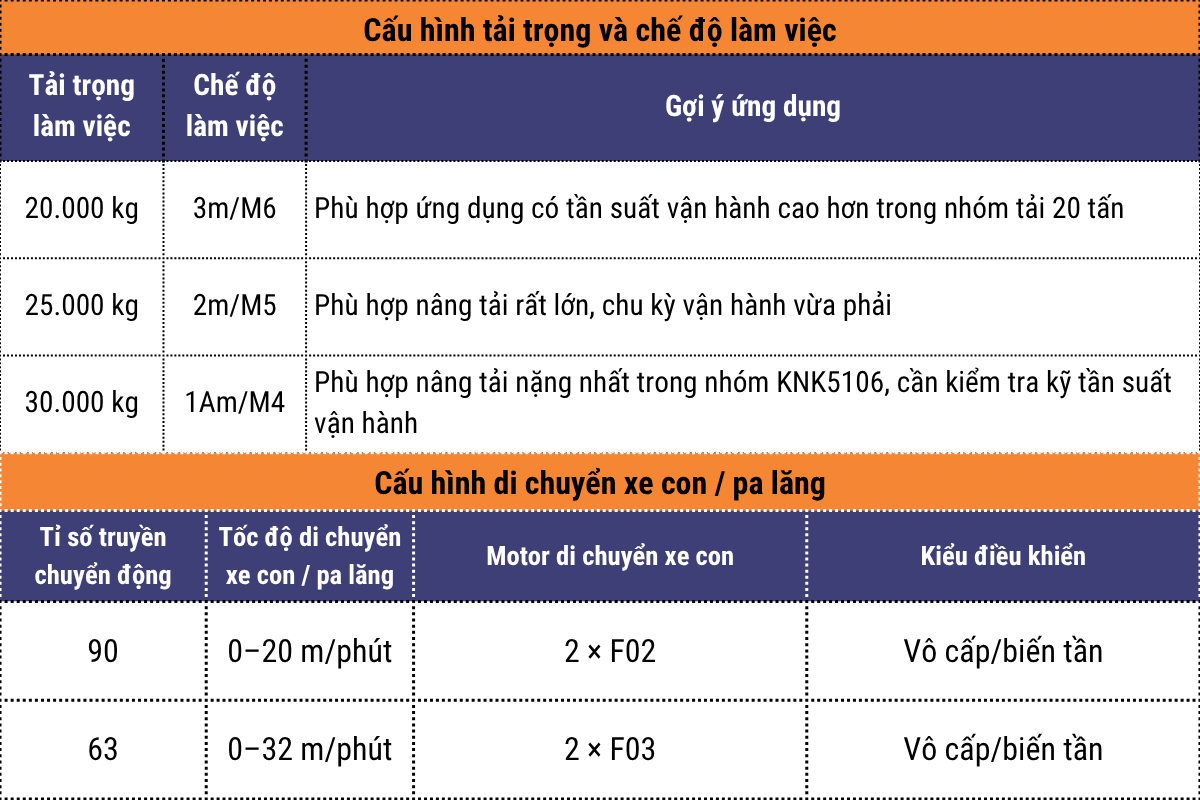

5. Cấu hình tải trọng và chế độ làm việc - xe con trên pa lăng dầm đôi WorldHoists KNK5106
Với pa lăng dầm đôi WorldHoists KNK5106, phần di chuyển xe con / pa lăng có hai lựa chọn chính: 0–20 m/phút với tỉ số truyền chuyển động 90 hoặc 0–32 m/phút với tỉ số truyền chuyển động 63.
Lưu ý: Khi chọn cấu hình di chuyển nhanh hơn, chủ đầu tư, đơn vị triển khai cần kiểm tra đồng thời bánh xe, ray, kết cấu dầm, chiều dài đường chạy, khoảng cách dừng tải và yêu cầu an toàn vận hành.

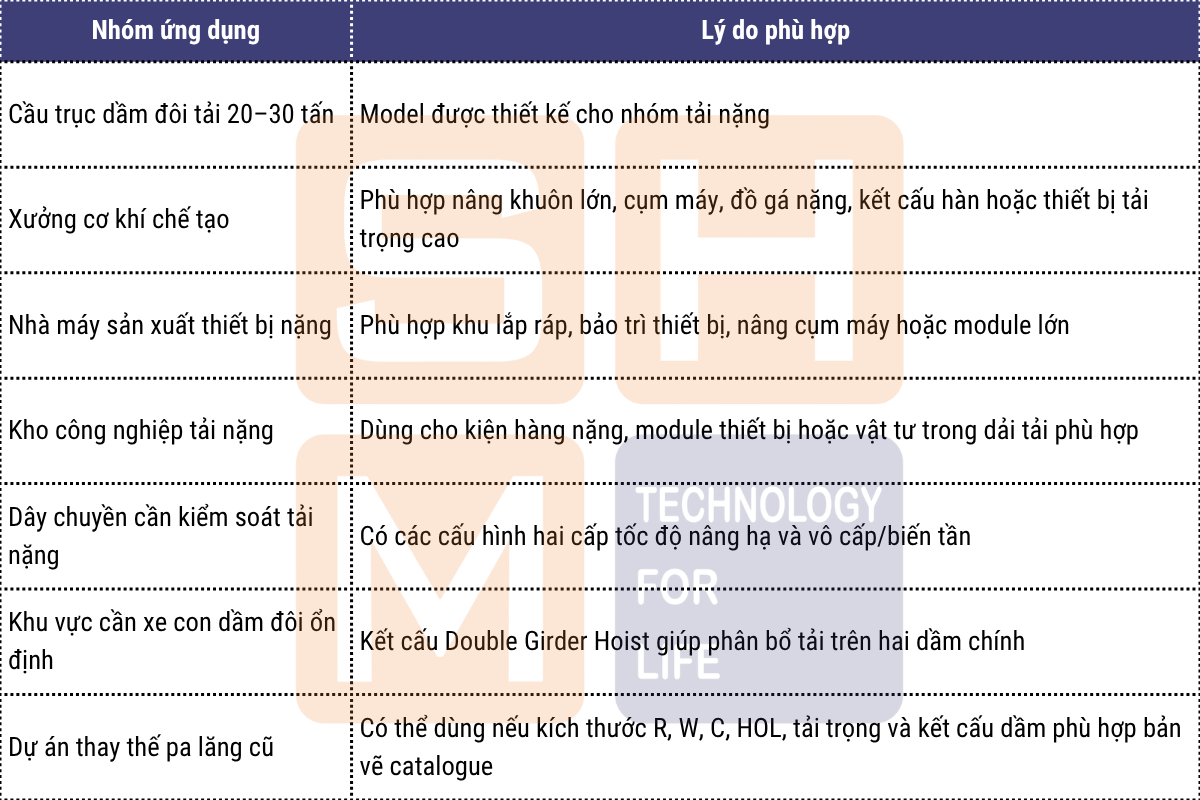

6. Ứng dụng phù hợp tại Việt Nam của pa lăng dầm đôi KNK5106 WorldHoists
WorldHoists KNK5106 phù hợp với các hệ cầu trục dầm đôi tải nặng, đặc biệt khi nhà xưởng cần nâng tải từ 20–30 tấn, có chiều cao nâng hạ từ 5–32 m và cần nhiều lựa chọn tốc độ nâng hạ theo chu kỳ vận hành.
Chú ý: Với những yêu cầu sử dụng trong những môi trường đặc biệt như phòng sạch (cleanroom), ngoài trời, nhiệt độ cao, độ ẩm lớn, bụi nặng, hóa chất, phòng nổ hoặc luyện kim, WorldHoists có những dòng pa lăng chuyên dụng riêng. Quý khách hàng quan tâm có thể liên hệ ngay trực tiếp tới SHM thông qua hotline: 0325 878 868 hoặc 0789 376 856 để chúng tôi tư vấn cụ thể và chính xác theo nhu cầu sử dụng.

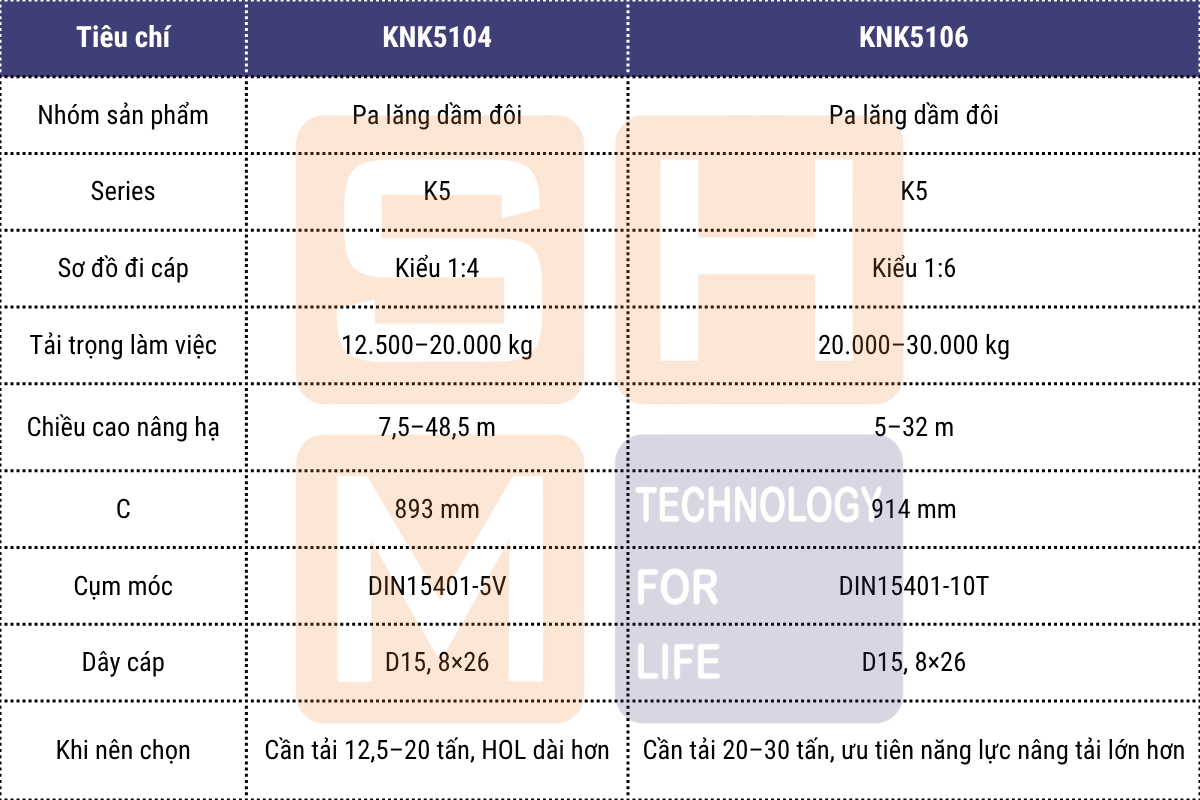

7. So sánh nhanh KNK5106 với KNH5104
FAQ
Pa lăng dầm đôi WorldHoists KNK5106 là gì?
Pa lăng dầm đôi WorldHoists KNK5106 là dòng pa lăng cáp điện dầm đôi thuộc series K5, dùng cho cầu trục dầm đôi hoặc hệ xe con chạy trên hai dầm chính.
KNK5106 có tải trọng làm việc bao nhiêu?
Theo catalogue, KNK5106 phù hợp với dải tải trọng làm việc 20.000–30.000 kg.
KNK5106 dùng sơ đồ đi cáp kiểu gì?
Model này sử dụng sơ đồ đi cáp kiểu 1:6.
KNK5106 có chiều cao nâng hạ nào?
Theo catalogue, KNK5106 có các mức chiều cao nâng hạ (HOL) gồm 5 m, 6 m, 7 m, 8 m, 9 m, 12 m, 15,5 m, 20 m, 26,5 m và 32 m.
KNK5106 có những tốc độ nâng hạ nào?
KNK5106 có các tốc độ nâng hạ 2 cấp gồm 2.5/0.4, 3.2/0.5 và 4/0.7 m/phút. Ngoài ra, catalogue cũng thể hiện các cấu hình vô cấp/biến tần gồm 0–2.5, 0–3.2, 0–4, 0–5 và 0–6.3 m/phút.
KNK5106 có tốc độ di chuyển xe con / pa lăng bao nhiêu?
Model này có hai lựa chọn tốc độ di chuyển xe con / pa lăng: 0–20 m/phút và 0–32 m/phút.
KNK5106 dùng cho cầu trục dầm đơn được không?
KNK5106 là dòng pa lăng dầm đôi (Double Girder Hoist), nên phù hợp với cầu trục dầm đôi hoặc kết cấu xe con chạy trên hai dầm chính. Nếu hệ cầu trục là dầm đơn, nên chọn dòng pa lăng dầm đơn tương ứng.
Khi nào nên chọn KNK5106?
Nên chọn KNK5106 khi dự án cần pa lăng dầm đôi tải 20.000–30.000 kg, có chiều cao nâng hạ 5–32 m, sơ đồ đi cáp kiểu 1:6 và cần nhiều lựa chọn tốc độ nâng hạ.
