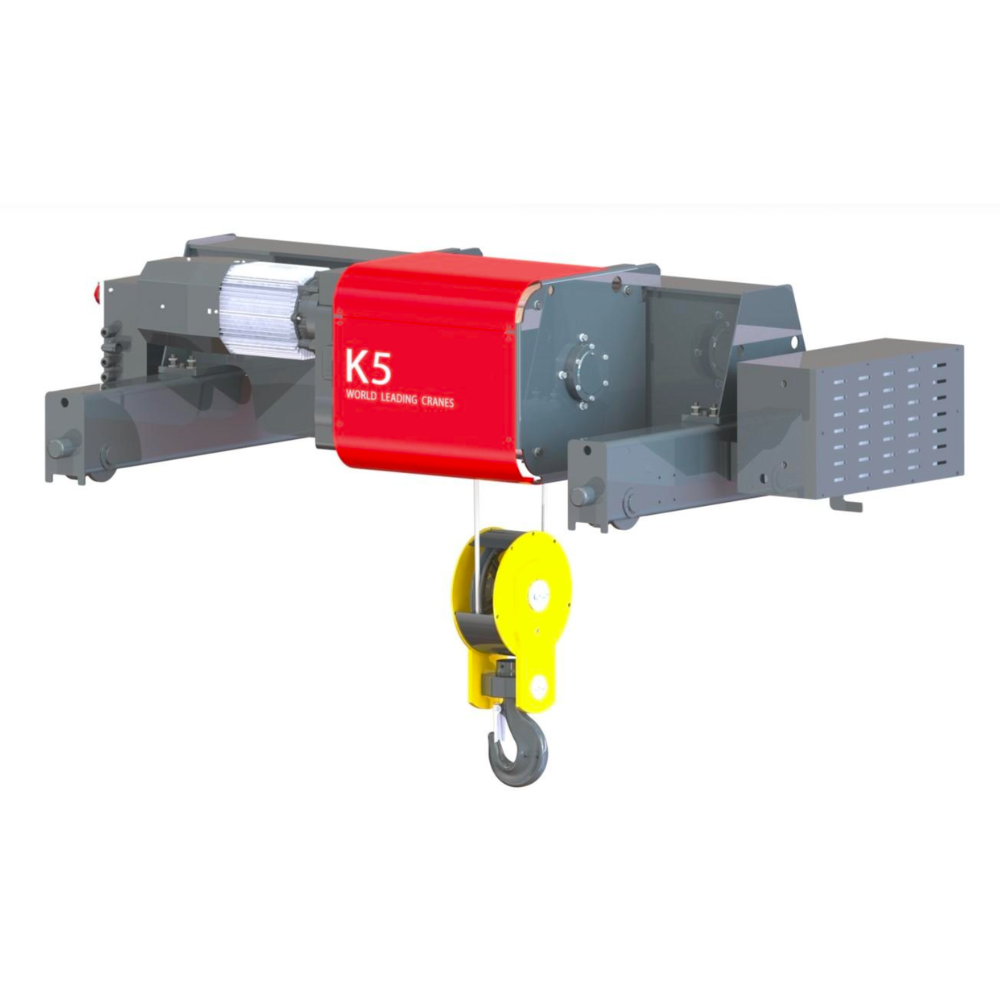

Pa lăng dầm đôi WorldHoists KNK5102 là dòng pa lăng cáp điện dầm đôi (Double Girder Hoist) thuộc series K5 của WorldHoists, được thiết kế để lắp đặt trên hệ cầu trục dầm đôi (double girder crane) hoặc cụm xe con chạy trên hai dầm chính.
Theo catalogue WorldHoists, model KNK5102 sử dụng sơ đồ đi cáp kiểu 1:2, phù hợp với dải tải trọng làm việc từ 6.300–10.000 kg. Dòng này có các mức chiều cao nâng hạ (HOL) từ 15,5 m đến 97,5 m, phù hợp cho các nhà xưởng cần pa lăng dầm đôi có chiều cao nâng hạ lớn, hành trình nâng dài và khả năng lựa chọn nhiều cấu hình tốc độ nâng hạ theo chu kỳ vận hành thực tế.
Điểm đáng chú ý của KNK5102 là cấu trúc dầm đôi kết hợp series K5, cho phép sử dụng trong các hệ cầu trục có tải trọng trung bình đến lớn, đặc biệt ở những khu vực cần nâng hạ cao hơn so với các model dầm đôi nhóm K2, K3 hoặc KH4.

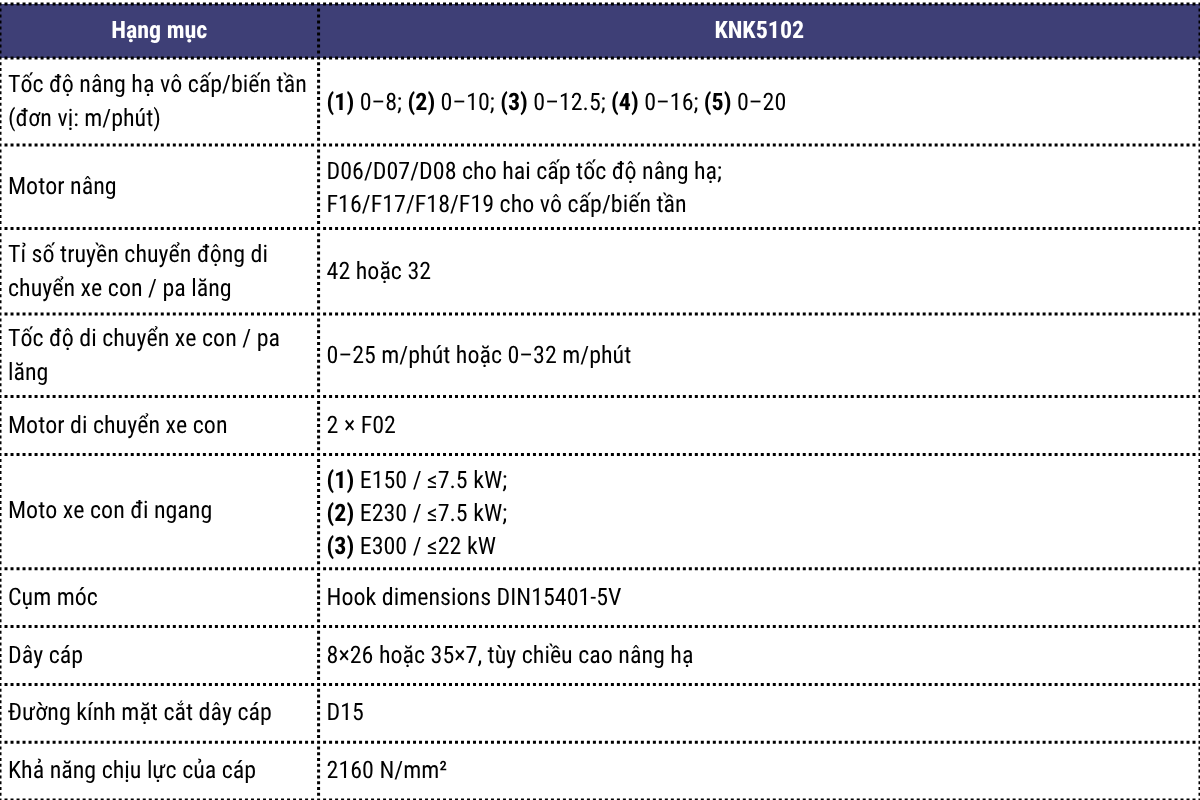

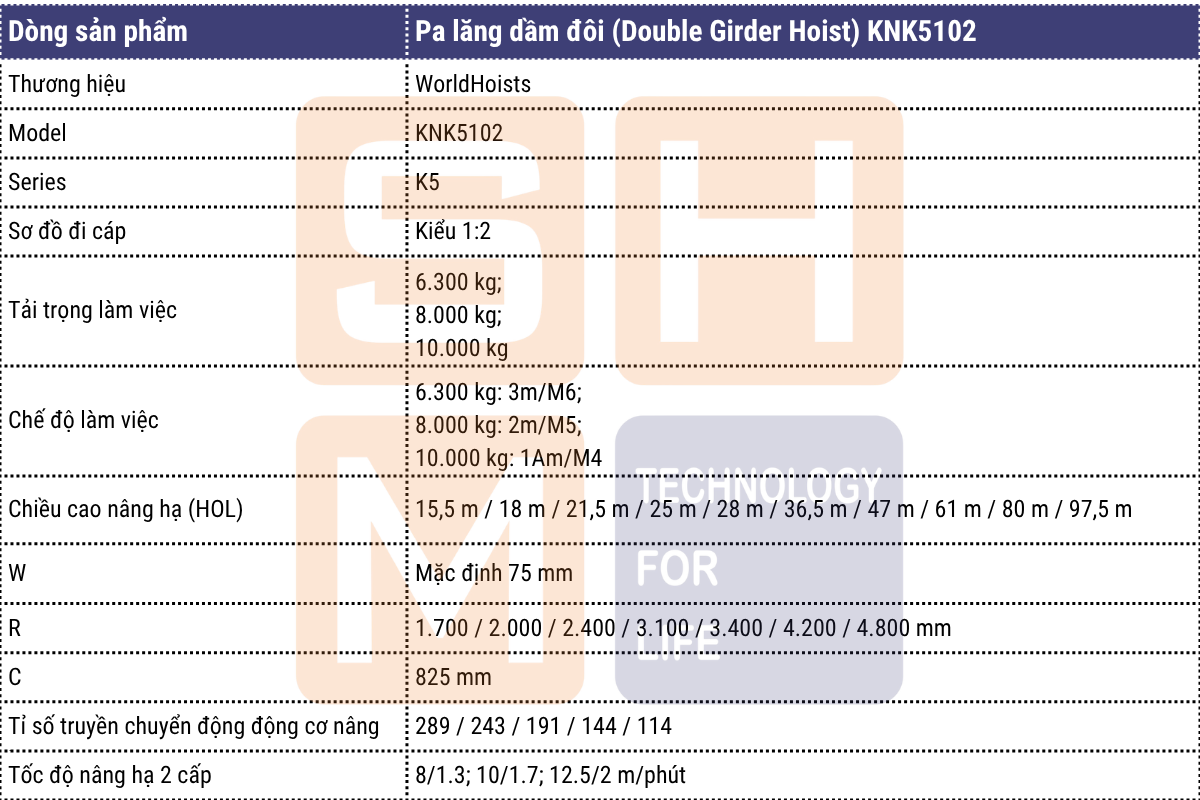

1. Thông số kỹ thuật chính của pa lăng dầm đôi WorldHoists KNK5102
Thông tin chi tiết về mẫu pa lăng dầm đôi WorldHoists KNK5102. Anh, chị có thể tham khảo chi tiết tại đây:
.png)

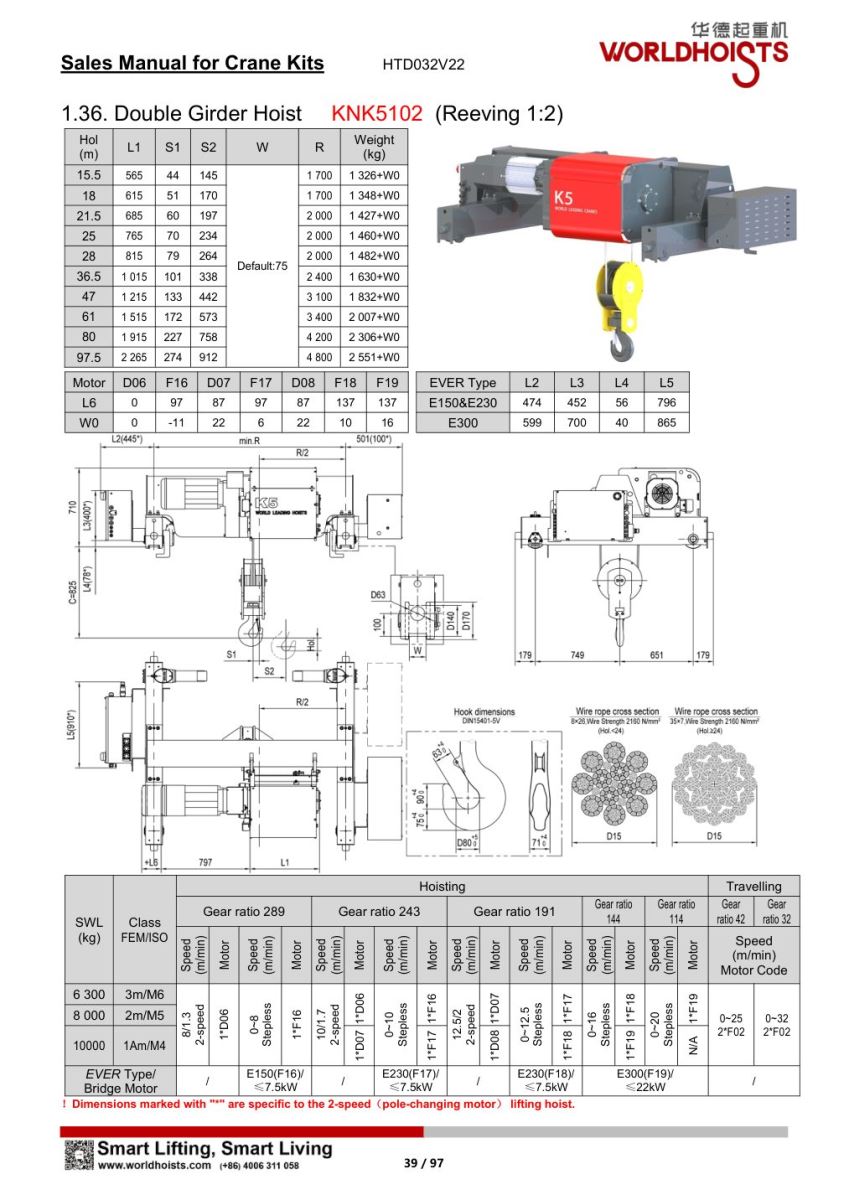

Thông tin pa lăng dầm đôi WorldHoists KNK5102 từ nhà sản xuất - dựa theo catalogue kỹ thuật của WorldHoists:
2. Khi nào nên chọn WorldHoists KNK5102?
WorldHoists KNK5102 phù hợp khi khách hàng cần một bộ pa lăng dầm đôi cho cầu trục dầm đôi tải từ 6.300–10.000 kg, đặc biệt trong các trường hợp cần chiều cao nâng hạ lớn, hành trình nâng dài và cấu hình tốc độ linh hoạt.
Nếu hệ cầu trục của khách hàng là cầu trục dầm đơn, và không có ý định cải tiến hệ thống để chuyển đổi sang cầu trục dầm đôi. Không nên dùng KNK5102 như lựa chọn mặc định. Thay vào đó, có thể tham khảo sang các dòng pa lăng dầm đơn WorldHoists tương ứng.
3. Kích thước lắp đặt KNK5102

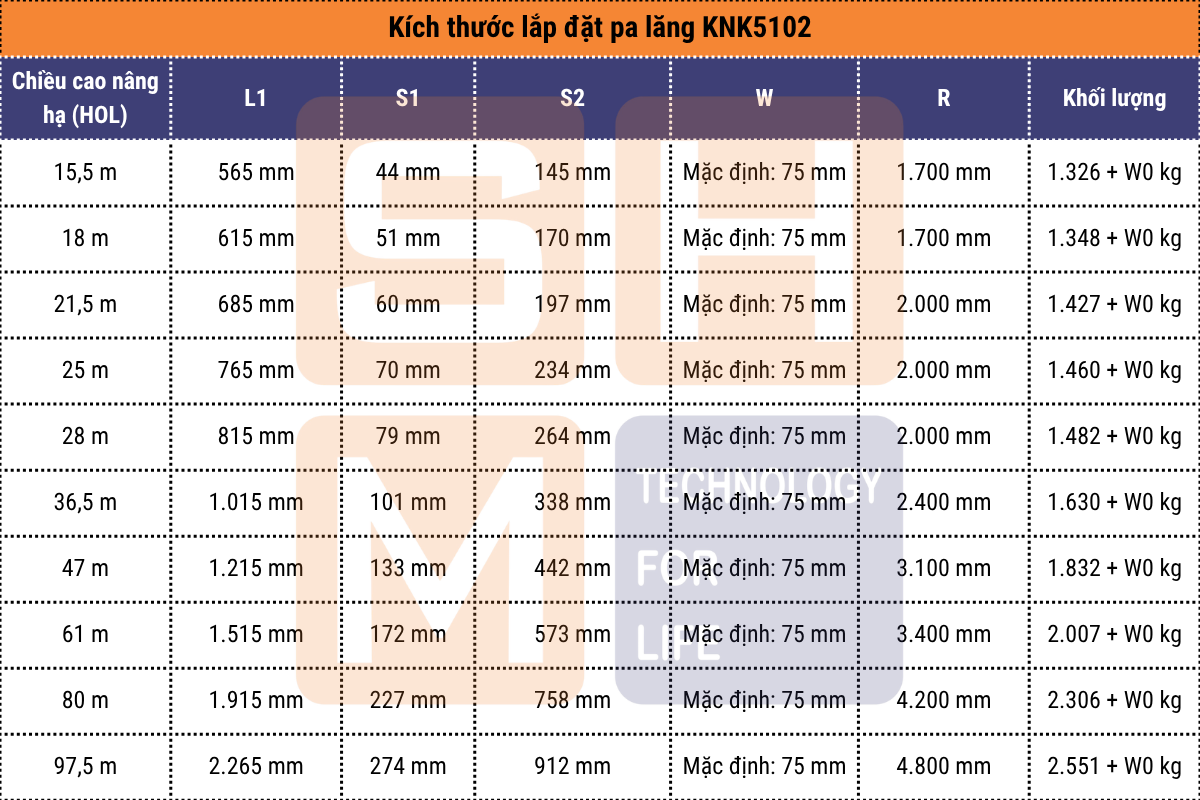

3.1. Bảng kích thước lắp đặt pa lăng dầm đôi KNK5102

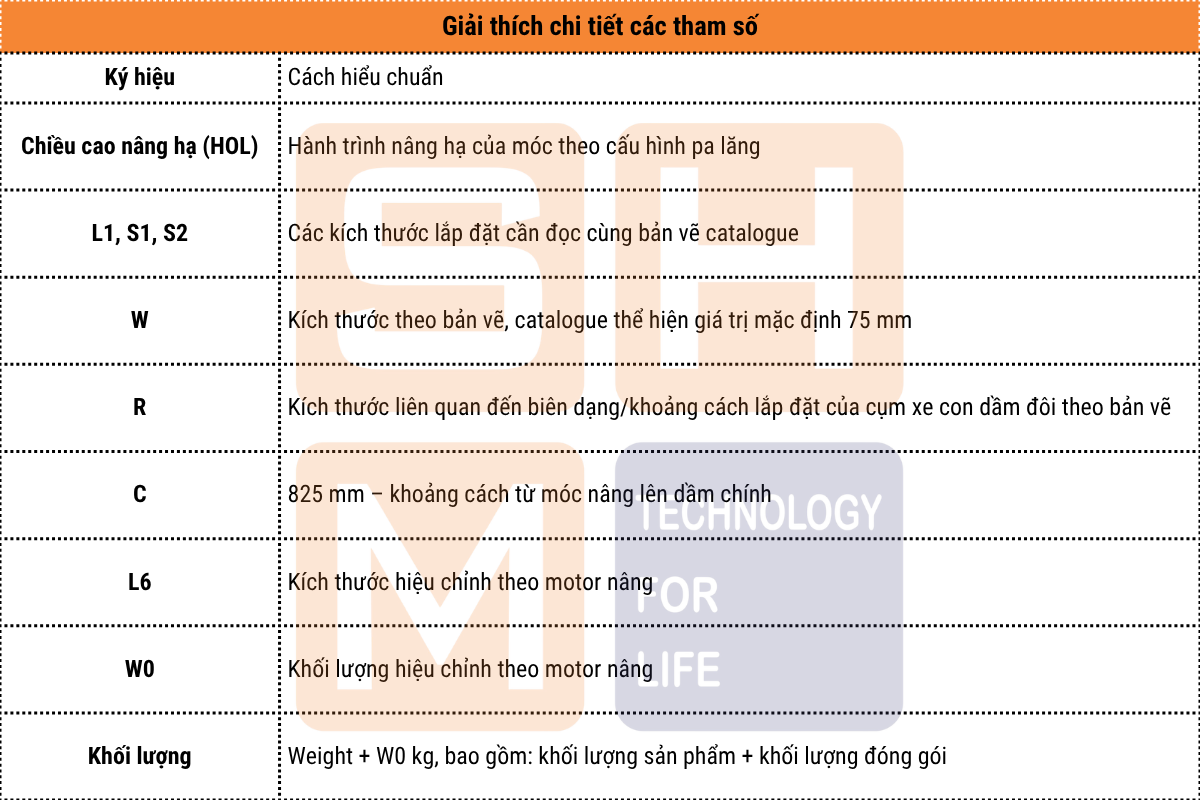

Trong đó:

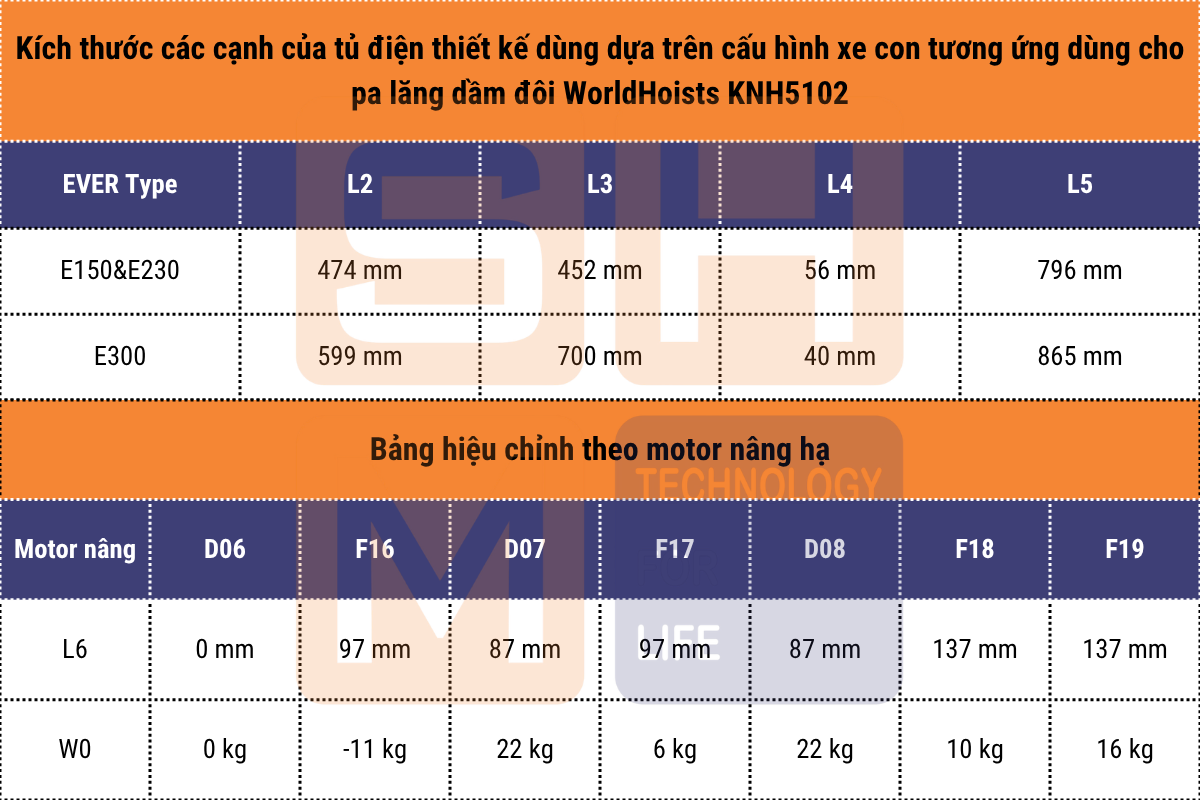

3.2. Kích thước bổ sung theo kích thước hộp kỹ thuật và bảng hiệu chỉnh kích thước theo motor nâng hạ cho pa lăng dầm đôi KNH5102
Đối với dòng pa lăng dầm đôi KNK 5102, KNK 5104, KNK 5106 và KNK 5108 có một điểm chung là trên thiết kế của pa lăng sẽ có thể gắn kèm theo cụm tủ điện (tủ biến tần, tủ điện trở xả,...). Điều này có thể khiến kích thước tổng thể của pa lăng tăng lên đáng kể, chính vì vậy chủ đầu tư và đơn vị thi công cần khảo sát kỹ không gian nơi lắp đặt pa lăng dự kiến, tránh rủi ro an toàn trong quá trình mua sắm, lắp đặt, vân hành pa lăng.
Chú ý:
Bảng này cần được dùng khi đối chiếu cấu hình moto xe con đi ngang tương ứng với từng nhóm tốc độ nâng hạ. Khi triển khai bản vẽ kỹ thuật, không nên chỉ đọc riêng bảng HOL mà cần kết hợp thêm bảng EVER Type để kiểm tra đủ không gian lắp đặt pa lăng trên môi trường thực địa.

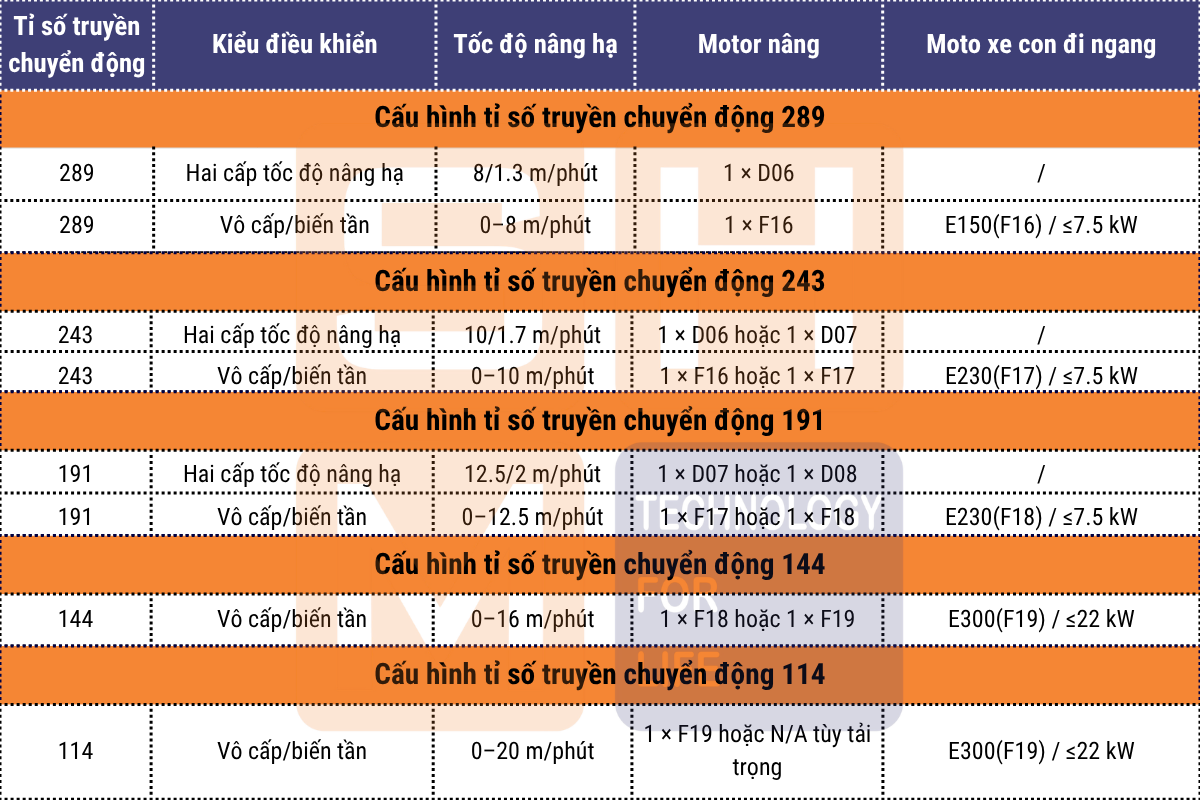

4. Cấu hình xe con, tỉ số truyền chuyển động và tốc độ nâng hạ của pa lăng dầm đôi KNH5102
Theo catalogue, WorldHoists KNK5102 có các cấu hình nâng hạ theo tỉ số truyền chuyển động 289, 243, 191, 144 và 114.

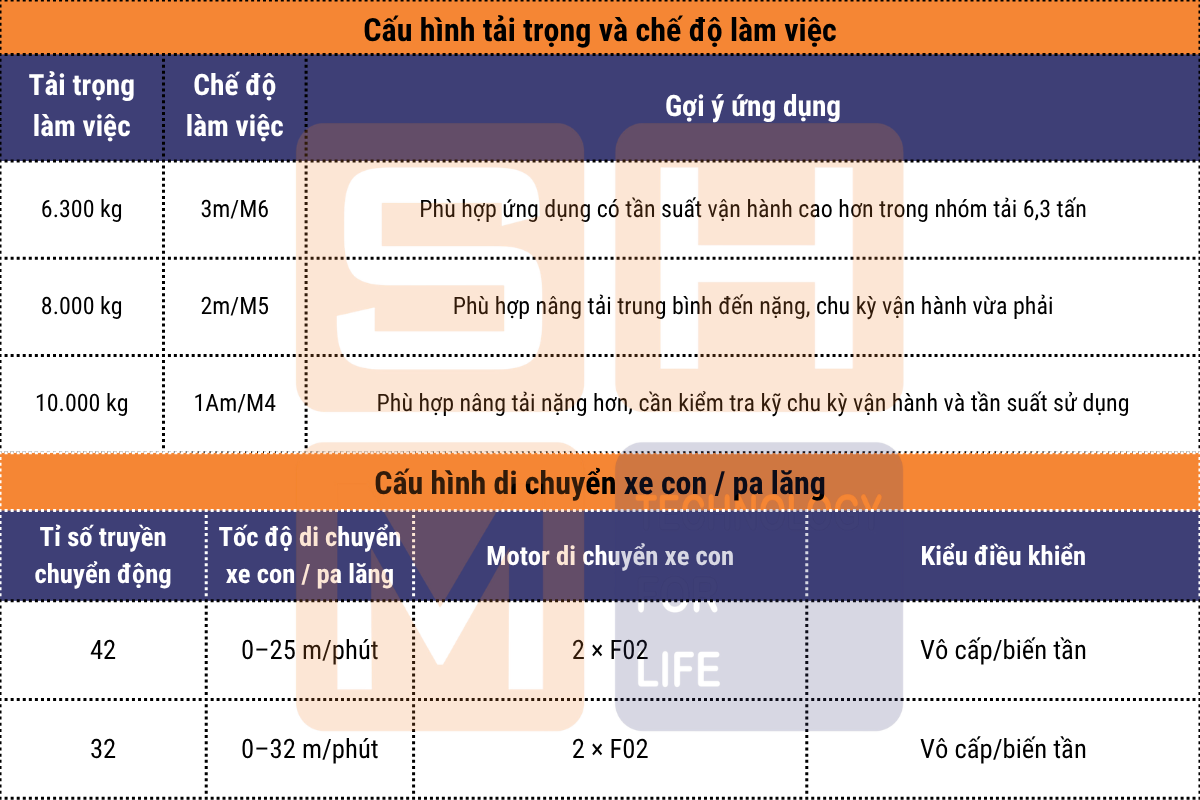

5. Cấu hình tải trọng và chế độ làm việc - xe con trên pa lăng dầm đôi WorldHoists KNK5102
Với pa lăng dầm đôi WorldHoists KNK5102, phần di chuyển xe con / pa lăng có hai lựa chọn chính: 0–25 m/phút với tỉ số truyền chuyển động 42 hoặc 0–32 m/phút với tỉ số truyền chuyển động 32. Cả hai cấu hình đều dùng 2 × F02 cho motor di chuyển xe con.

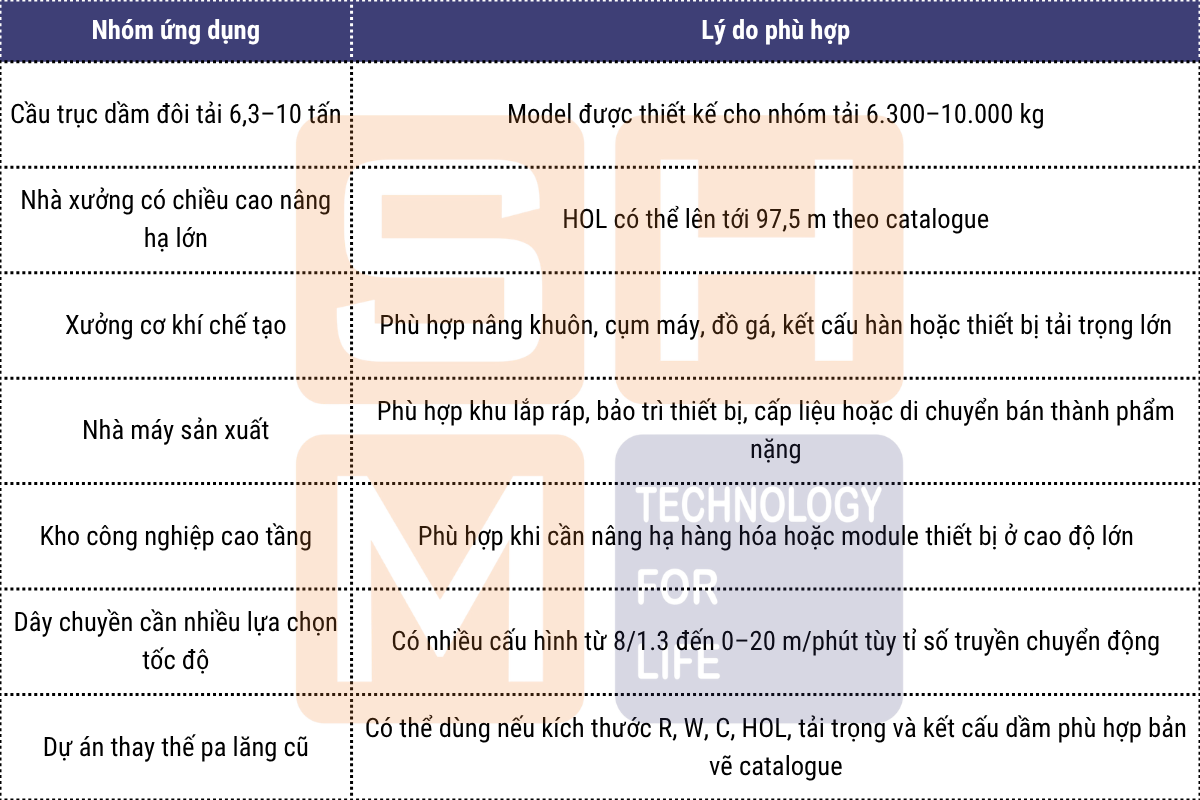

6. Ứng dụng phù hợp tại Việt Nam

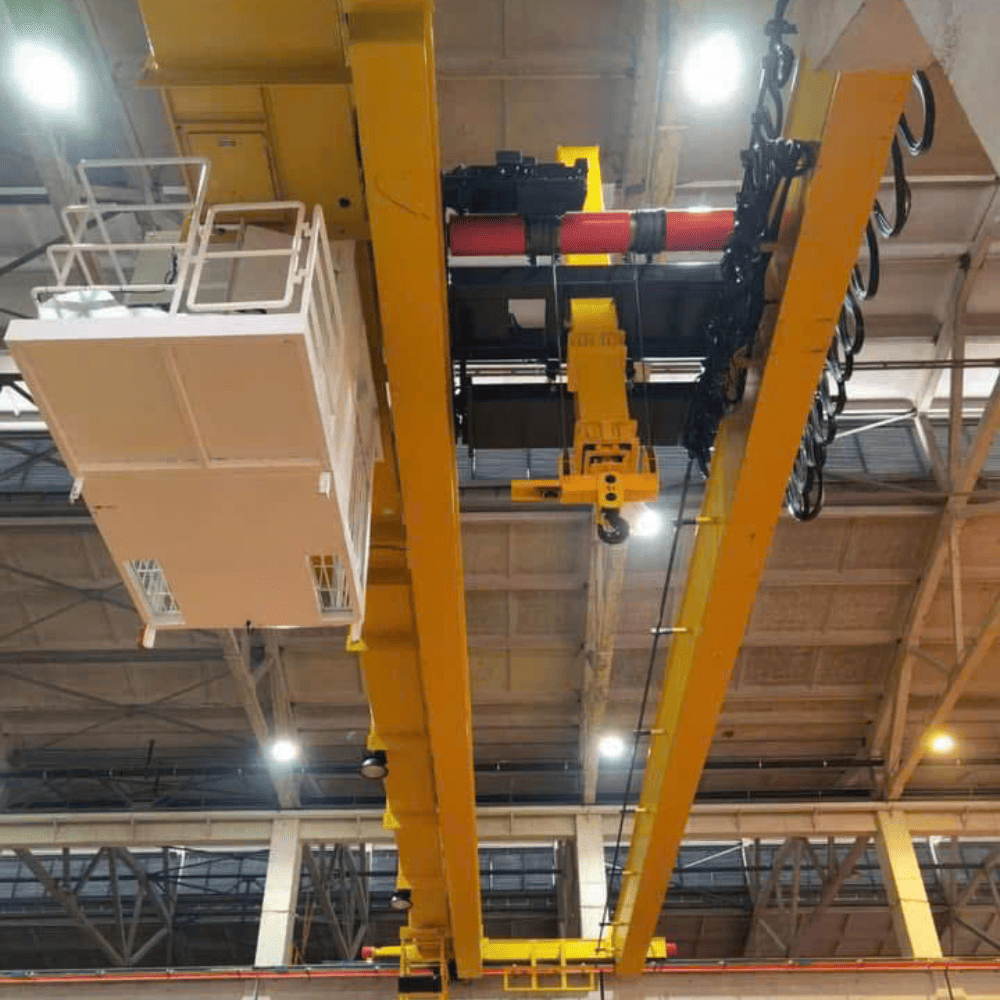

WorldHoists KNK5102 phù hợp với các hệ cầu trục dầm đôi tải trung bình đến lớn, đặc biệt khi nhà xưởng cần chiều cao nâng hạ lớn, hành trình nâng dài và tốc độ nâng hạ linh hoạt.
Chú ý: Với những yêu cầu sử dụng trong những môi trường đặc biệt như phòng sạch (cleanroom), ngoài trời, nhiệt độ cao, độ ẩm lớn, bụi nặng, hóa chất, phòng nổ hoặc luyện kim, WorldHoists có những dòng pa lăng chuyên dụng riêng. Quý khách hàng quan tâm có thể liên hệ ngay trực tiếp tới SHM thông qua hotline: 0325 878 868 hoặc 0789 376 856 để chúng tôi tư vấn cụ thể và chính xác theo nhu cầu sử dụng.

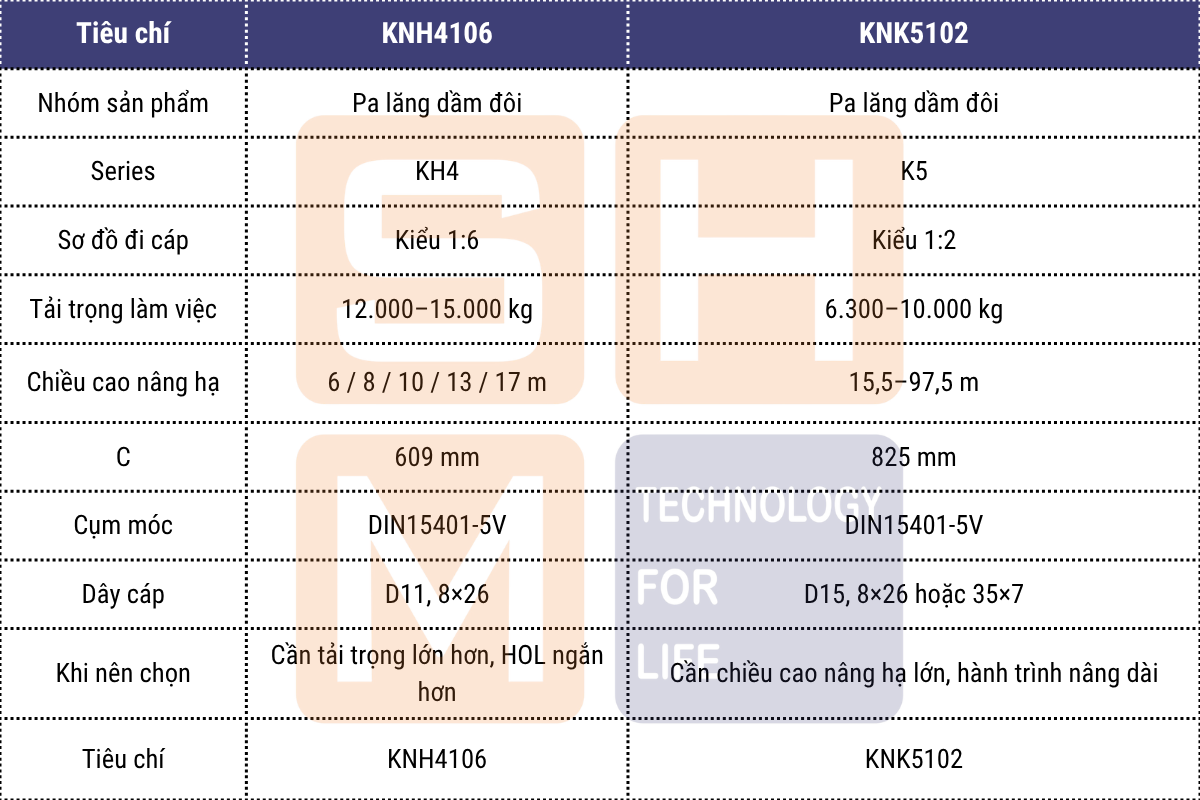

7. So sánh nhanh KNK5102 với KNH4106
FAQ
Pa lăng dầm đôi WorldHoists KNK5102 là gì?
Pa lăng dầm đôi WorldHoists KNK5102 là dòng pa lăng cáp điện dầm đôi thuộc series K5, dùng cho cầu trục dầm đôi hoặc hệ xe con chạy trên hai dầm chính.
KNK5102 có tải trọng làm việc bao nhiêu?
Theo catalogue, KNK5102 phù hợp với dải tải trọng làm việc 6.300–10.000 kg.
KNK5102 dùng sơ đồ đi cáp kiểu gì?
Model này sử dụng sơ đồ đi cáp kiểu 1:2.
KNK5102 có chiều cao nâng hạ nào?
Theo catalogue, KNK5102 có các mức chiều cao nâng hạ (HOL) gồm 15,5 m, 18 m, 21,5 m, 25 m, 28 m, 36,5 m, 47 m, 61 m, 80 m và 97,5 m.
KNK5102 có những tốc độ nâng hạ nào?
KNK5102 có các tốc độ nâng hạ 2 cấp gồm 8/1.3, 10/1.7 và 12.5/2 m/phút. Ngoài ra, catalogue cũng thể hiện các cấu hình vô cấp/biến tần gồm 0–8, 0–10, 0–12.5, 0–16 và 0–20 m/phút.
KNK5102 có tốc độ di chuyển xe con / pa lăng bao nhiêu?
Model này có hai lựa chọn tốc độ di chuyển xe con / pa lăng: 0–25 m/phút và 0–32 m/phút, dùng motor di chuyển xe con 2 × F02.
KNK5102 dùng cho cầu trục dầm đơn được không?
KNK5102 là dòng pa lăng dầm đôi (Double Girder Hoist), nên phù hợp với cầu trục dầm đôi hoặc kết cấu xe con chạy trên hai dầm chính. Nếu hệ cầu trục là dầm đơn, nên chọn dòng pa lăng dầm đơn tương ứng.
Khi nào nên chọn KNK5102?
Nên chọn KNK5102 khi dự án cần pa lăng dầm đôi tải 6.300–10.000 kg, có chiều cao nâng hạ lớn, hành trình nâng dài và cần nhiều lựa chọn tốc độ nâng hạ.
