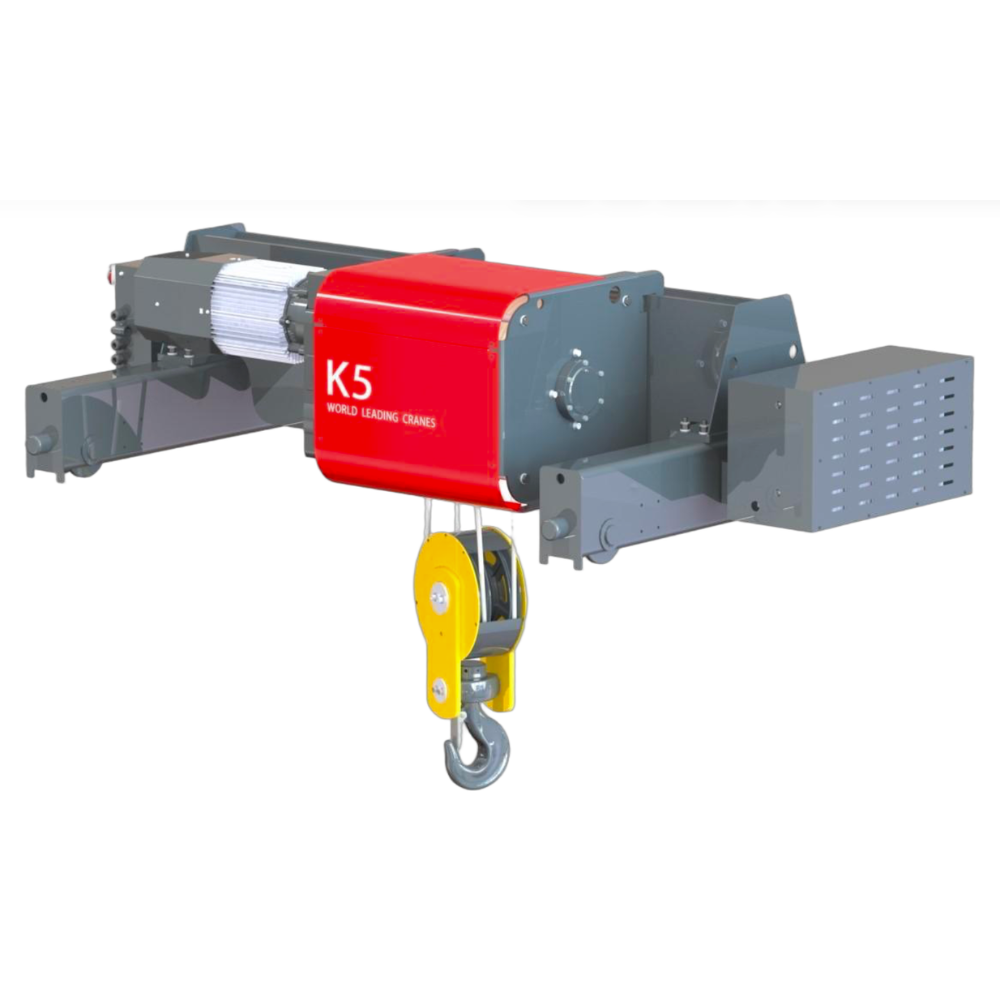

Pa lăng dầm đôi WorldHoists KNK5104 là dòng pa lăng cáp điện dầm đôi (Double Girder Hoist) thuộc series K5 của WorldHoists, được thiết kế để lắp đặt trên hệ cầu trục dầm đôi (double girder crane) hoặc cụm xe con chạy trên hai dầm chính.
Theo catalogue WorldHoists, model KNK5104 sử dụng sơ đồ đi cáp kiểu 1:4, phù hợp với dải tải trọng làm việc từ 12.500–20.000 kg. Dòng này có các mức chiều cao nâng hạ (HOL) từ 7,5 m đến 48,5 m, phù hợp cho các nhà xưởng cần pa lăng dầm đôi tải lớn, hành trình nâng tương đối dài và có nhiều lựa chọn tốc độ nâng hạ theo chu kỳ vận hành thực tế.
Điểm đáng chú ý của KNK5104 là kết cấu Double Girder Hoist kết hợp series K5, phù hợp cho cầu trục dầm đôi tải nặng, nơi yêu cầu ổn định tải tốt, nhiều dải tốc độ nâng hạ và khả năng tích hợp với các cấu hình moto xe con đi ngang E150, E230 hoặc E300.

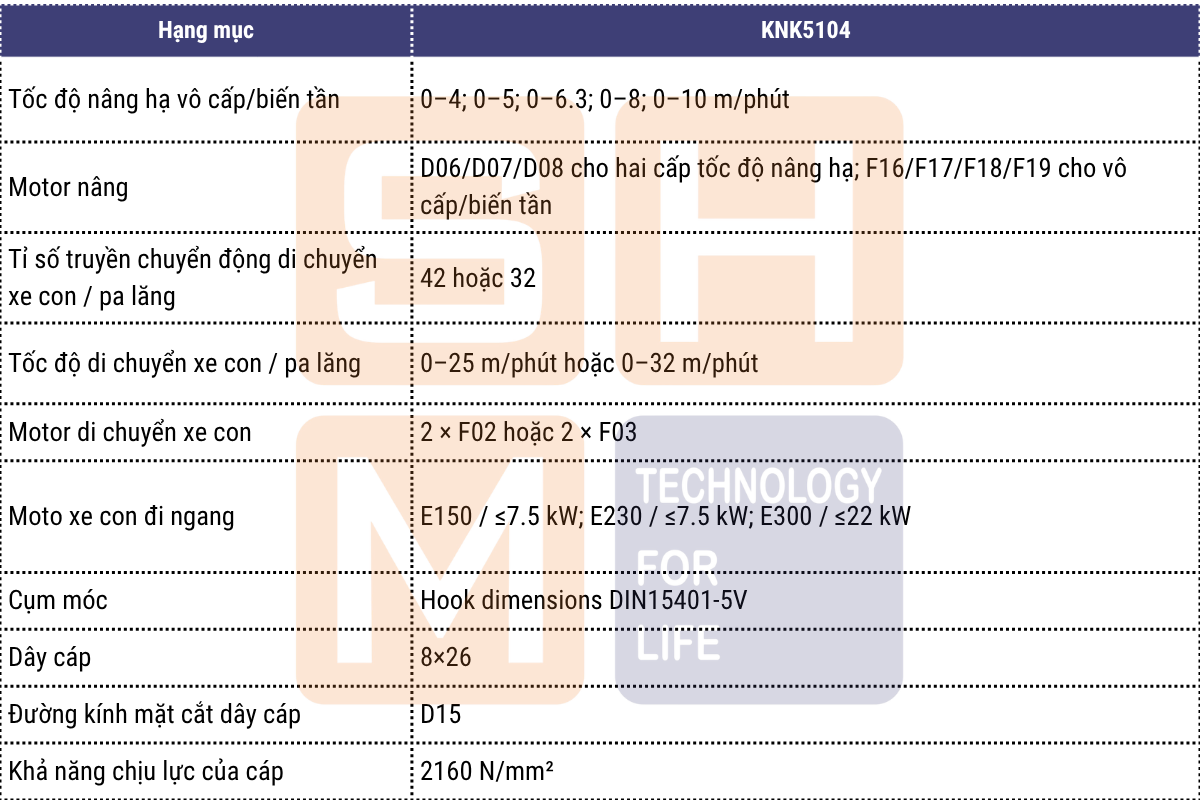

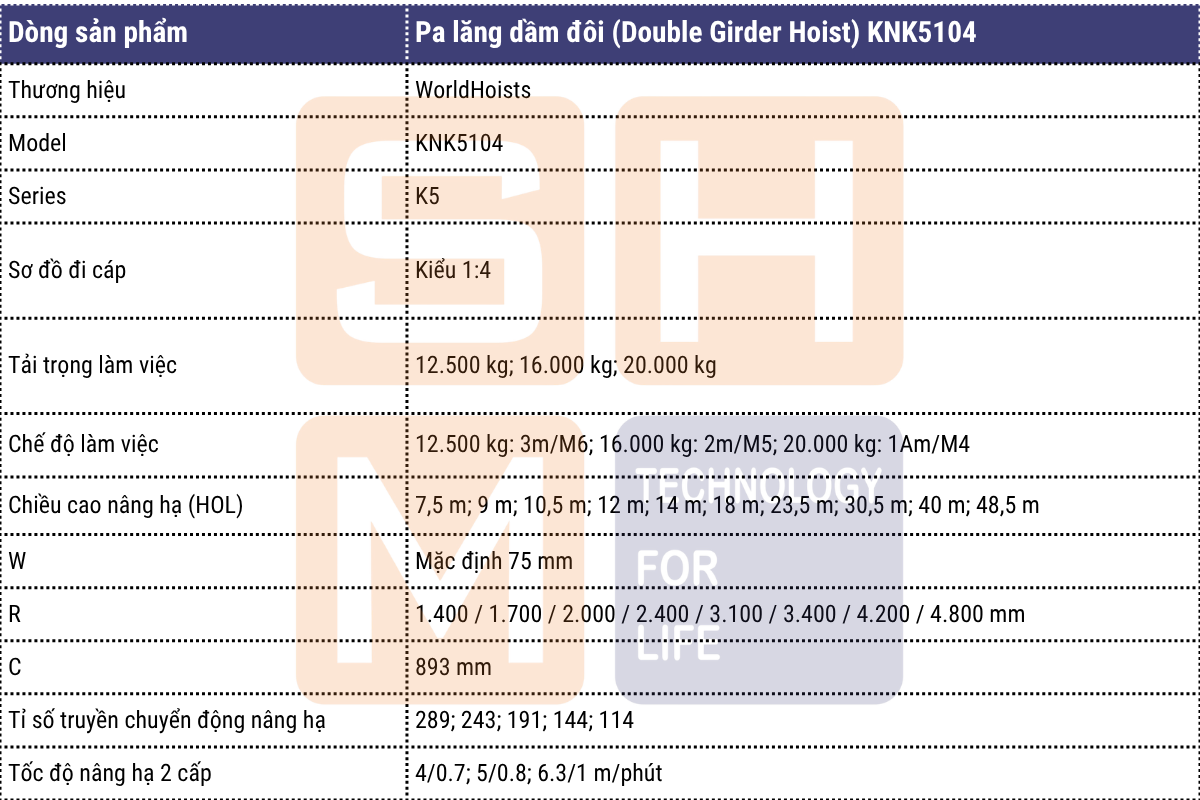

1. Thông số kỹ thuật chính của pa lăng dầm đôi WorldHoists KNK5104
Thông tin chi tiết về mẫu pa lăng dầm đôi WorldHoists KNK5104. Anh, chị có thể tham khảo chi tiết tại đây:

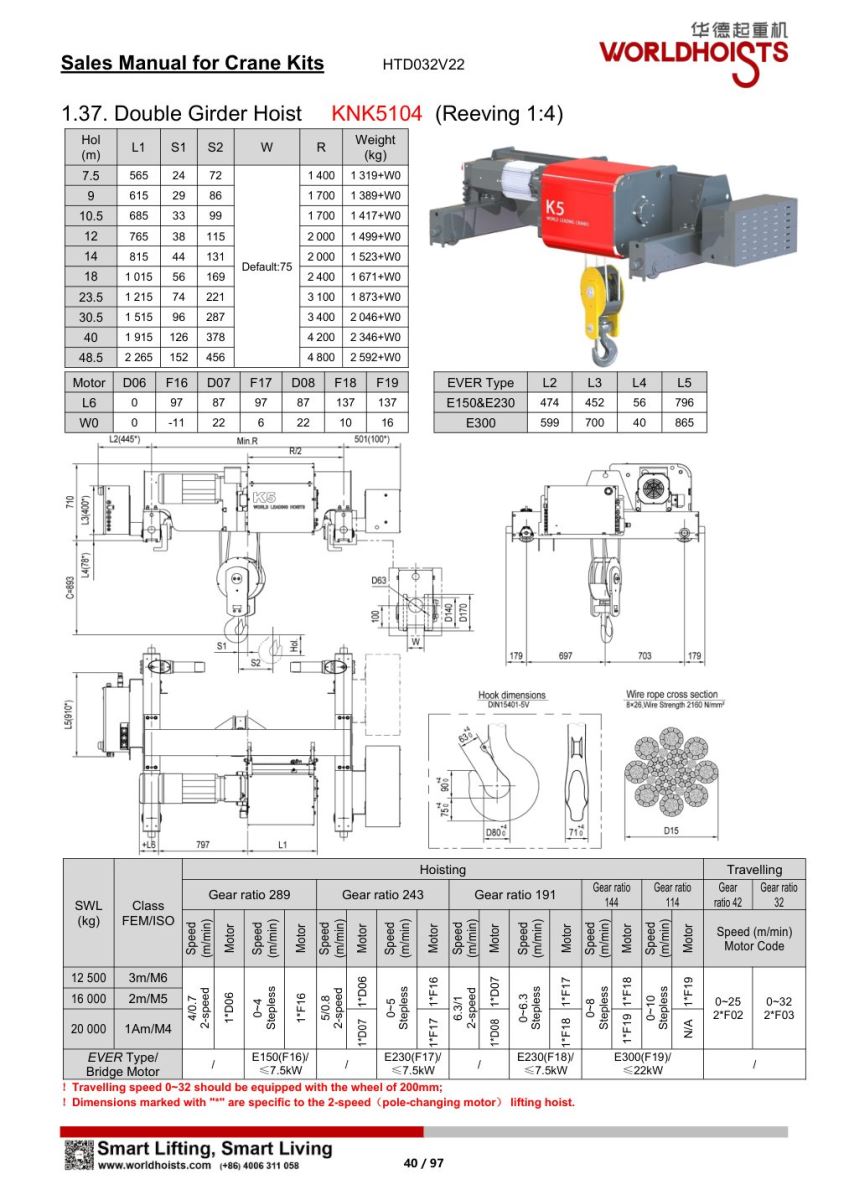

Thông tin pa lăng dầm đôi WorldHoists KNK5104 từ nhà sản xuất - dựa theo catalogue kỹ thuật của WorldHoists:
2. Khi nào nên chọn WorldHoists KNK5104?
WorldHoists KNK5104 phù hợp khi khách hàng cần một bộ pa lăng dầm đôi cho cầu trục dầm đôi tải từ 12.500–20.000 kg, đặc biệt trong các trường hợp cần tải trọng lớn hơn KNK5102 nhưng vẫn cần chiều cao nâng hạ tương đối dài và nhiều lựa chọn tốc độ nâng hạ.
Nếu hệ cầu trục của khách hàng hiện tại đang sử dụng là cầu trục dầm đơn, và chủ dầu tư không có ý định cải tiến hệ thống để chuyển đổi sang cầu trục dầm đôi. Không nên dùng KNK5104 như lựa chọn mặc định. Thay vào đó, có thể tham khảo sang các dòng pa lăng dầm đơn WorldHoists tương ứng.
3. Kích thước lắp đặt KNK5104

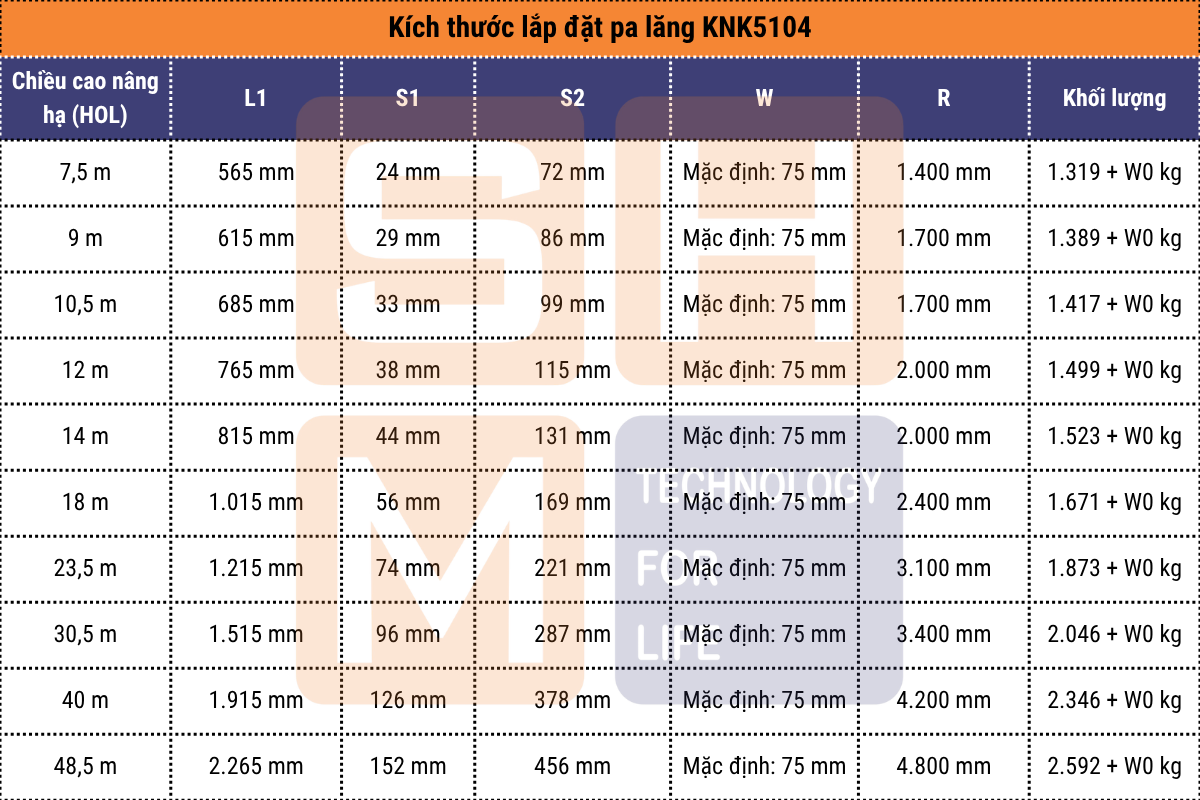

3.1. Bảng kích thước lắp đặt pa lăng dầm đôi KNK5104

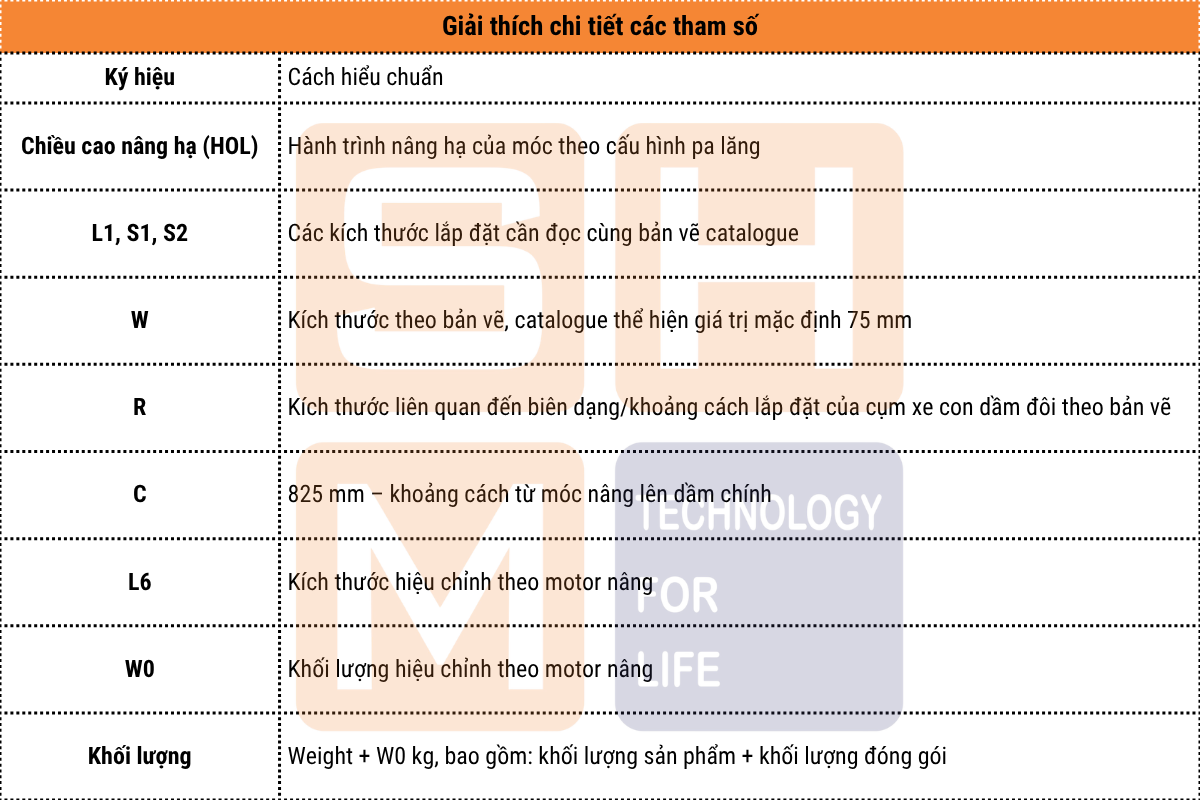

Trong đó:

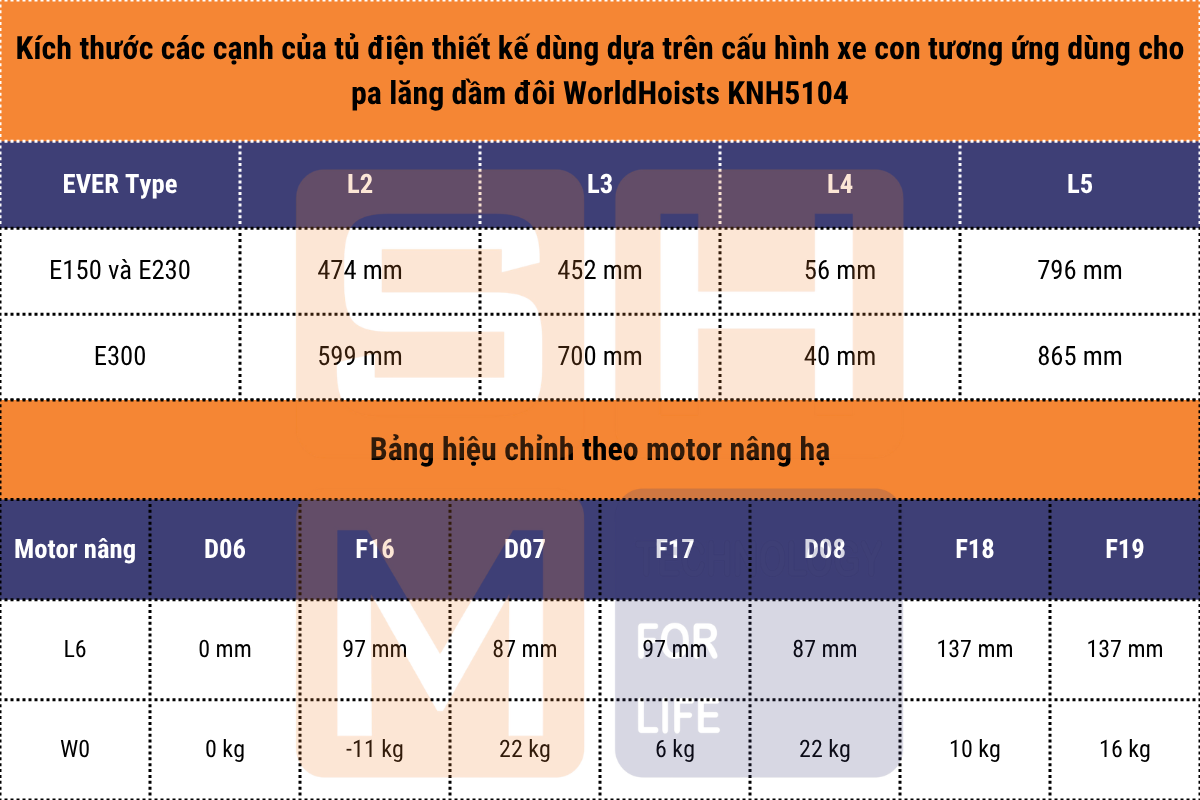

3.2. Kích thước bổ sung theo kích thước hộp kỹ thuật và bảng hiệu chỉnh kích thước theo motor nâng hạ pa lăng dầm đôi WorldHoists KNK5104
Đối với dòng pa lăng dầm đôi KNK 5100 Series (bao gồm các cấu hình KNK 5102, KNK 5104, KNK 5106, KNK 5108) hay các dòng KNK5200 Series (bao gồm KNK 5202, KNK5204, KNK 5206) có một điểm chung là trên thiết kế của pa lăng sẽ có thể gắn kèm theo cụm tủ điện (tủ biến tần, tủ điện trở xả,...). Điều này có thể khiến kích thước tổng thể của pa lăng tăng lên đáng kể, chính vì vậy chủ đầu tư và đơn vị thi công cần khảo sát kỹ không gian nơi lắp đặt pa lăng dự kiến, tránh rủi ro an toàn trong quá trình mua sắm, lắp đặt, vân hành pa lăng.
Chú ý:
Bảng này cần được dùng khi đối chiếu cấu hình moto xe con đi ngang tương ứng với từng nhóm tốc độ nâng hạ. Khi triển khai bản vẽ kỹ thuật, không nên chỉ đọc riêng bảng HOL mà cần kết hợp thêm bảng EVER Type để kiểm tra đủ không gian lắp đặt pa lăng trên môi trường thực địa.

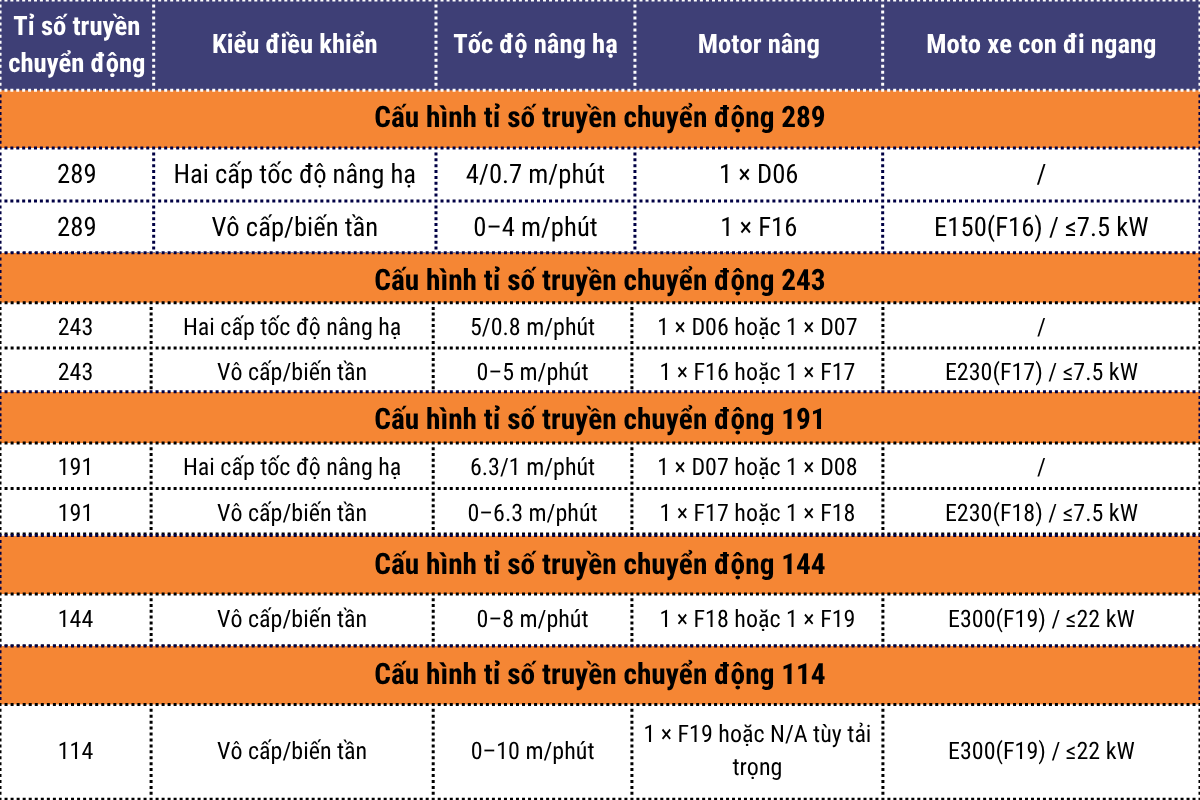

4. Cấu hình xe con, tỉ số truyền chuyển động và tốc độ nâng hạ của pa lăng dầm đôi KNH5104
Theo catalogue, WorldHoists KNK5104 có các cấu hình nâng hạ theo tỉ số truyền chuyển động 289, 243, 191, 144 và 114.

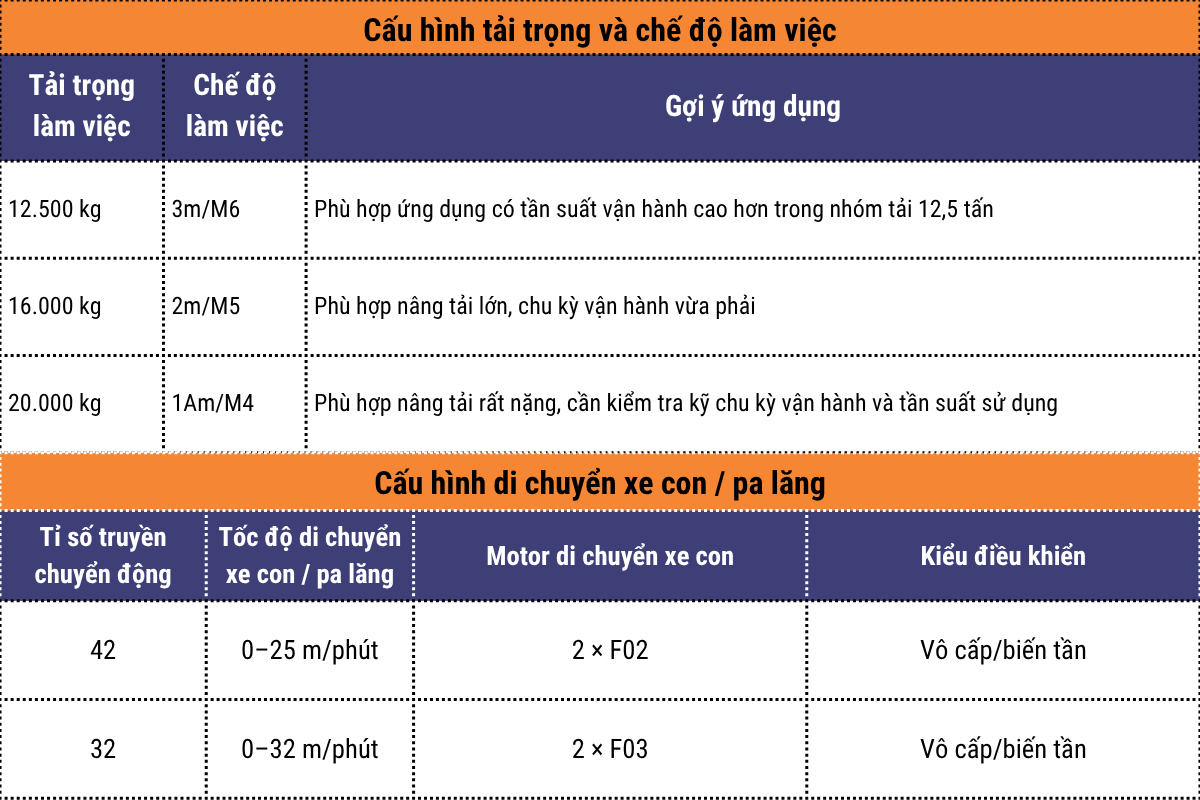

5. Cấu hình tải trọng và chế độ làm việc - xe con trên pa lăng dầm đôi WorldHoists KNK5104
Với pa lăng dầm đôi WorldHoists KNK5104, phần di chuyển xe con / pa lăng có hai lựa chọn chính: 0–25 m/phút với tỉ số truyền chuyển động 42 hoặc 0–32 m/phút với tỉ số truyền chuyển động 32.
Theo ghi chú catalogue, cấu hình tốc độ di chuyển 0–32 m/phút cần được trang bị bánh xe 200 mm. Vì vậy, khi chọn cấu hình di chuyển nhanh hơn, chủ đầu tư, đơn vị triển khai cần kiểm tra đồng thời bánh xe, ray, kết cấu dầm, chiều dài đường chạy, khoảng cách dừng tải và yêu cầu an toàn vận hành.

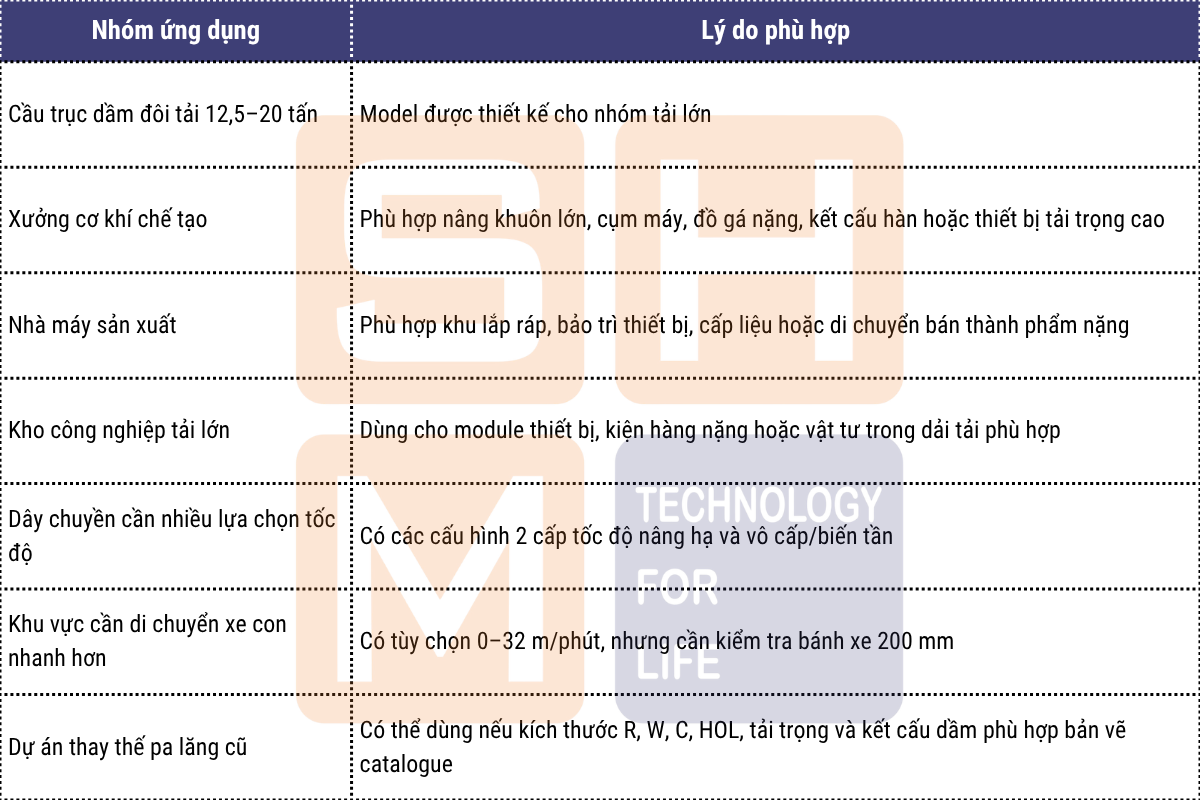

6. Ứng dụng phù hợp tại Việt Nam của pa lăng dầm đôi KNK5104 WorldHoists
WorldHoists KNK5104 phù hợp với các hệ cầu trục dầm đôi tải lớn, đặc biệt khi nhà xưởng cần nâng tải từ 12,5–20 tấn, có chiều cao nâng hạ từ 7,5–48,5 m và cần nhiều lựa chọn tốc độ nâng hạ theo chu kỳ vận hành.
Chú ý: Với những yêu cầu sử dụng trong những môi trường đặc biệt như phòng sạch (cleanroom), ngoài trời, nhiệt độ cao, độ ẩm lớn, bụi nặng, hóa chất, phòng nổ hoặc luyện kim, WorldHoists có những dòng pa lăng chuyên dụng riêng. Quý khách hàng quan tâm có thể liên hệ ngay trực tiếp tới SHM thông qua hotline: 0325 878 868 hoặc 0789 376 856 để chúng tôi tư vấn cụ thể và chính xác theo nhu cầu sử dụng.

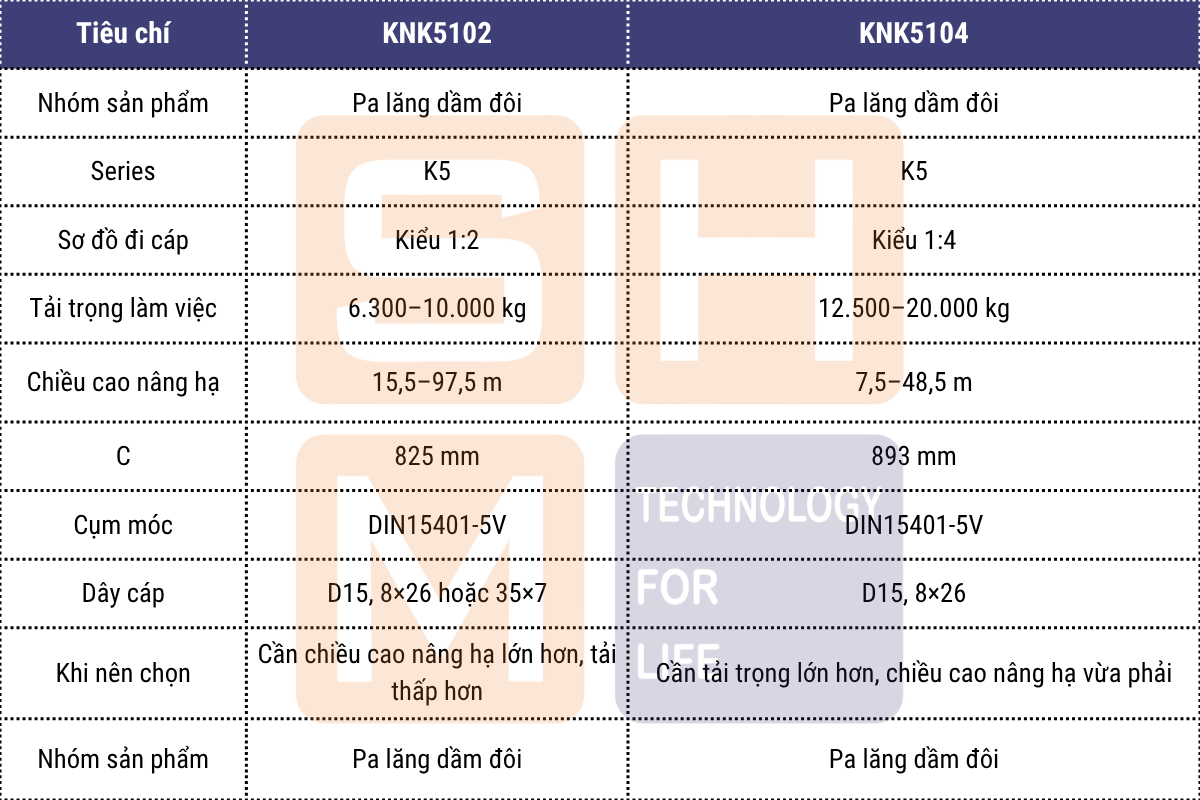

7. So sánh nhanh KNK5102 với KNH5104
.png)
FAQ
Pa lăng dầm đôi WorldHoists KNK5104 là gì?
Pa lăng dầm đôi WorldHoists KNK5104 là dòng pa lăng cáp điện dầm đôi thuộc series K5, dùng cho cầu trục dầm đôi hoặc hệ xe con chạy trên hai dầm chính.
KNK5104 có tải trọng làm việc bao nhiêu?
Theo catalogue, KNK5104 phù hợp với dải tải trọng làm việc 12.500–20.000 kg.
KNK5104 dùng sơ đồ đi cáp kiểu gì?
Model này sử dụng sơ đồ đi cáp kiểu 1:4.
KNK5104 có chiều cao nâng hạ nào?
Theo catalogue, KNK5104 có các mức chiều cao nâng hạ (HOL) gồm 7,5 m, 9 m, 10,5 m, 12 m, 14 m, 18 m, 23,5 m, 30,5 m, 40 m và 48,5 m.
KNK5104 có những tốc độ nâng hạ nào?
KNK5104 có các tốc độ nâng hạ 2 cấp gồm 4/0.7, 5/0.8 và 6.3/1 m/phút. Ngoài ra, catalogue cũng thể hiện các cấu hình vô cấp/biến tần gồm 0–4, 0–5, 0–6.3, 0–8 và 0–10 m/phút.
KNK5104 có tốc độ di chuyển xe con / pa lăng bao nhiêu?
Model này có hai lựa chọn tốc độ di chuyển xe con / pa lăng: 0–25 m/phút và 0–32 m/phút. Theo ghi chú catalogue, tốc độ 0–32 m/phút cần được trang bị bánh xe 200 mm.
KNK5104 dùng cho cầu trục dầm đơn được không?
KNK5104 là dòng pa lăng dầm đôi (Double Girder Hoist), nên phù hợp với cầu trục dầm đôi hoặc kết cấu xe con chạy trên hai dầm chính. Nếu hệ cầu trục là dầm đơn, nên chọn dòng pa lăng dầm đơn tương ứng.
Khi nào nên chọn KNK5104?
Nên chọn KNK5104 khi dự án cần pa lăng dầm đôi tải 12.500–20.000 kg, có chiều cao nâng hạ 7,5–48,5 m, sơ đồ đi cáp kiểu 1:4 và cần nhiều lựa chọn tốc độ nâng hạ.
