Giải pháp pa lăng cho nhà xưởng có chiều cao hạn chế: Cách chọn pa lăng thu móc cao đúng tải

Nhà xưởng có chiều cao thông thủy thấp thường gặp một vấn đề rất thực tế: pa lăng vẫn nâng đúng tải, nhưng móc cẩu không lên đủ cao để đưa hàng qua máy, khuôn, xe nâng hoặc giá kệ. Khi đó, giải pháp pa lăng cho nhà xưởng có chiều cao hạn chế không nên bắt đầu từ câu hỏi "mua pa lăng mấy tấn", mà phải bắt đầu từ chiều cao nâng hạ hữu ích còn lại sau khi trừ dầm, xe con, cụm móc và khoảng hở an toàn.

Trong bài viết này, SHM sẽ đi theo khung tư vấn 3 bước: xác định vấn đề, giải thích nguyên nhân gốc rễ và đưa ra giải pháp phù hợp. Mục tiêu là giúp bạn, anh, chị chọn đúng hướng giữa pa lăng thu móc cao, cầu trục dầm đơn, cầu trục dầm đôi, monorail, pa lăng phòng nổ, pa lăng chống bụi hoặc tời mở.

1. Vì sao cần giải pháp pa lăng cho nhà xưởng có chiều cao hạn chế?

Với nhà xưởng thấp, điều gây khó không chỉ là mái thấp. Điểm nghẽn thật nằm ở chiều cao nâng hạ hữu ích, tức khoảng nâng còn dùng được sau khi trừ đi toàn bộ phần kết cấu và thiết bị phía trên móc.

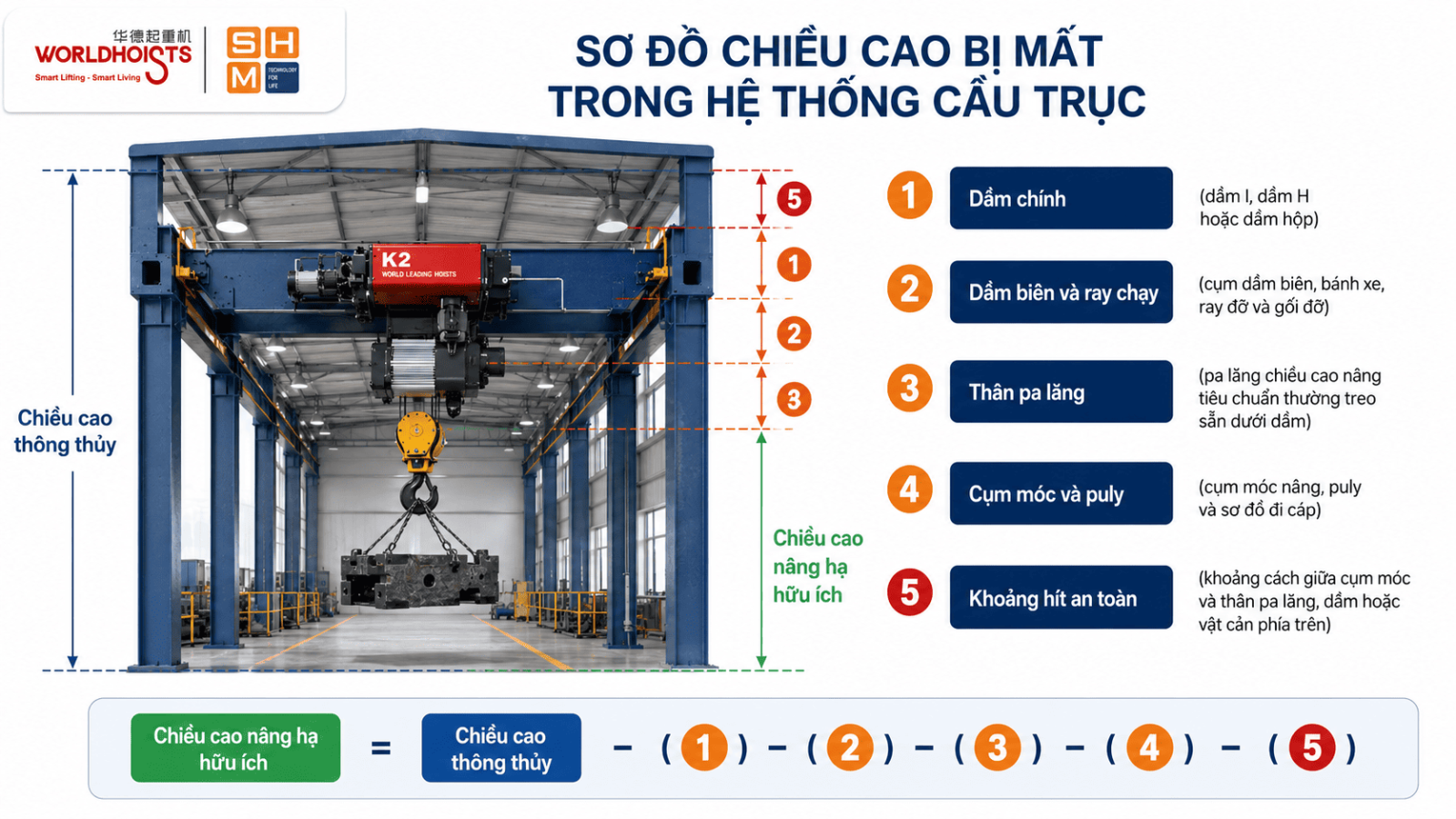

Một hệ cầu trục hoặc cổng trục có thể mất chiều cao ở nhiều vị trí:

• Dầm chính: Dầm chữ I, dầm H hoặc dầm hộp chiếm một phần chiều cao thông thủy của xưởng.
• Dầm biên và ray chạy: Cụm dầm biên, bánh xe, ray đỡ và gối đỡ làm giảm khoảng trống phía trên.
• Thân pa lăng: Pa lăng chiều cao nâng tiêu chuẩn thường treo sâu dưới dầm, làm khoảng cách từ móc đến dầm lớn hơn.
• Cụm móc và puly: Cụm móc nâng, puly và sơ đồ đi cáp cũng tạo ra một khoảng chết không thể dùng để nâng hàng.
• Khoảng hở an toàn: Móc cẩu không được phép kéo sát vào thân pa lăng hoặc kết cấu mái, nên cần giữ khoảng hở kỹ thuật phù hợp.

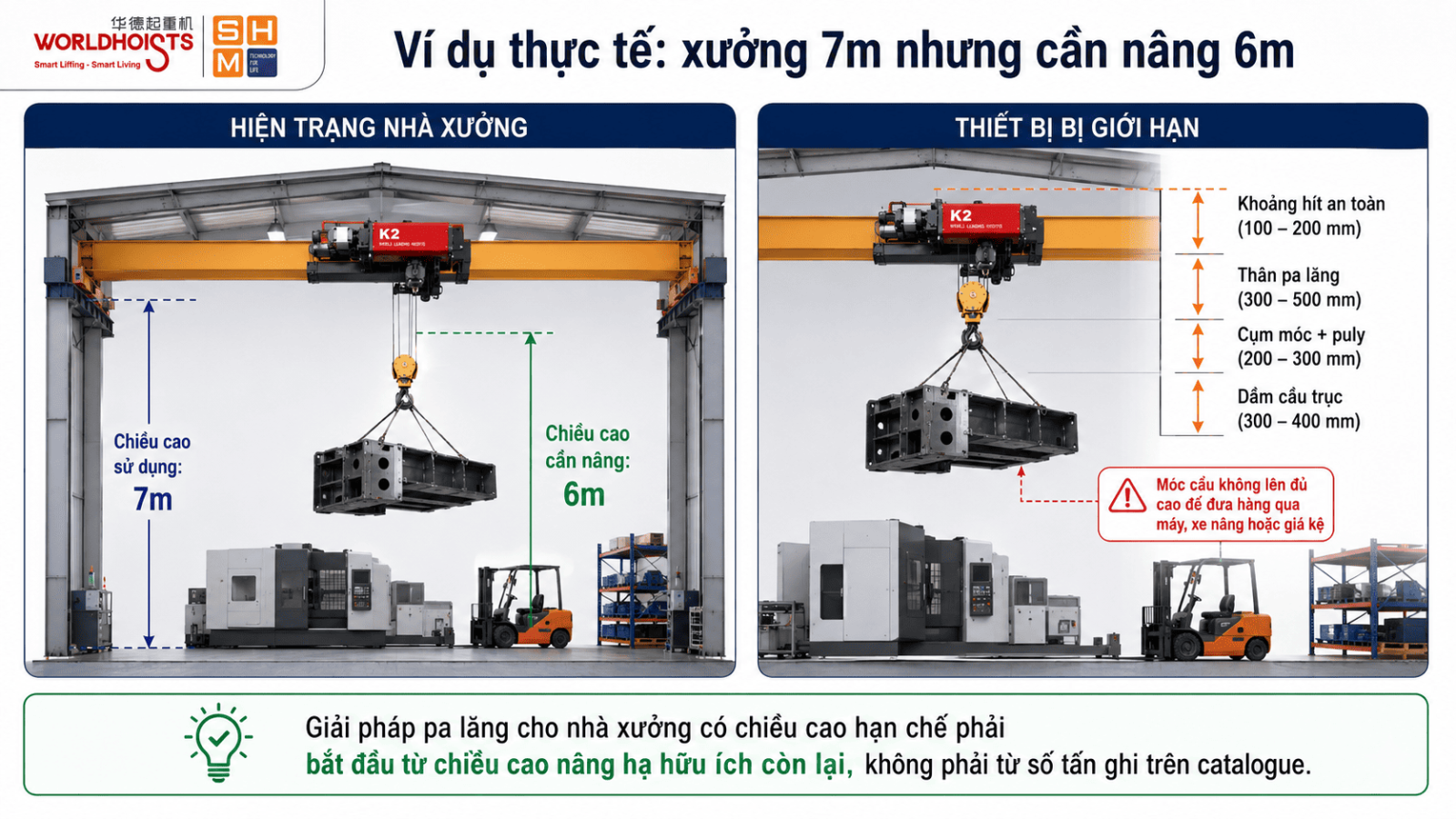

Ví dụ, một xưởng có chiều cao sử dụng khoảng 7 m nhưng quy trình sản xuất cần nâng kiện hàng lên tới 6 m. Nếu dầm cầu trục, thân pa lăng và cụm móc lấy đi hơn 1 m chiều cao, hệ pa lăng thông thường có thể không đáp ứng được dù tải trọng vẫn đúng.

Đó là lý do giải pháp pa lăng cho nhà xưởng có chiều cao hạn chế phải được tính theo hiện trường, không chỉ theo số tấn ghi trên catalogue.

Quy tắc tính toán chiều cao nâng hạ thực tế của cầu trục trong nhà xưởng

2. Pa lăng thu móc cao là gì?

Pa lăng thu móc cao là dòng pa lăng có thiết kế tối ưu khoảng cách từ móc nâng đến dầm, giúp tăng chiều cao nâng hạ hữu ích trong nhà xưởng trần thấp hoặc không gian lắp đặt hạn chế. Trong catalogue tiếng Anh, nhóm này thường được gọi là low headroom hoist.

Điểm khác biệt chính nằm ở cách bố trí cơ khí:

• Thân pa lăng gọn hơn: Tang cuốn, motor nâng và hộp giảm tốc được bố trí sát dầm hoặc lệch sang bên để giảm phần thiết bị treo xuống dưới.
• Cụm xe con tối ưu hơn: Bánh xe con chạy và khung treo được thiết kế để pa lăng ôm dầm tốt hơn.

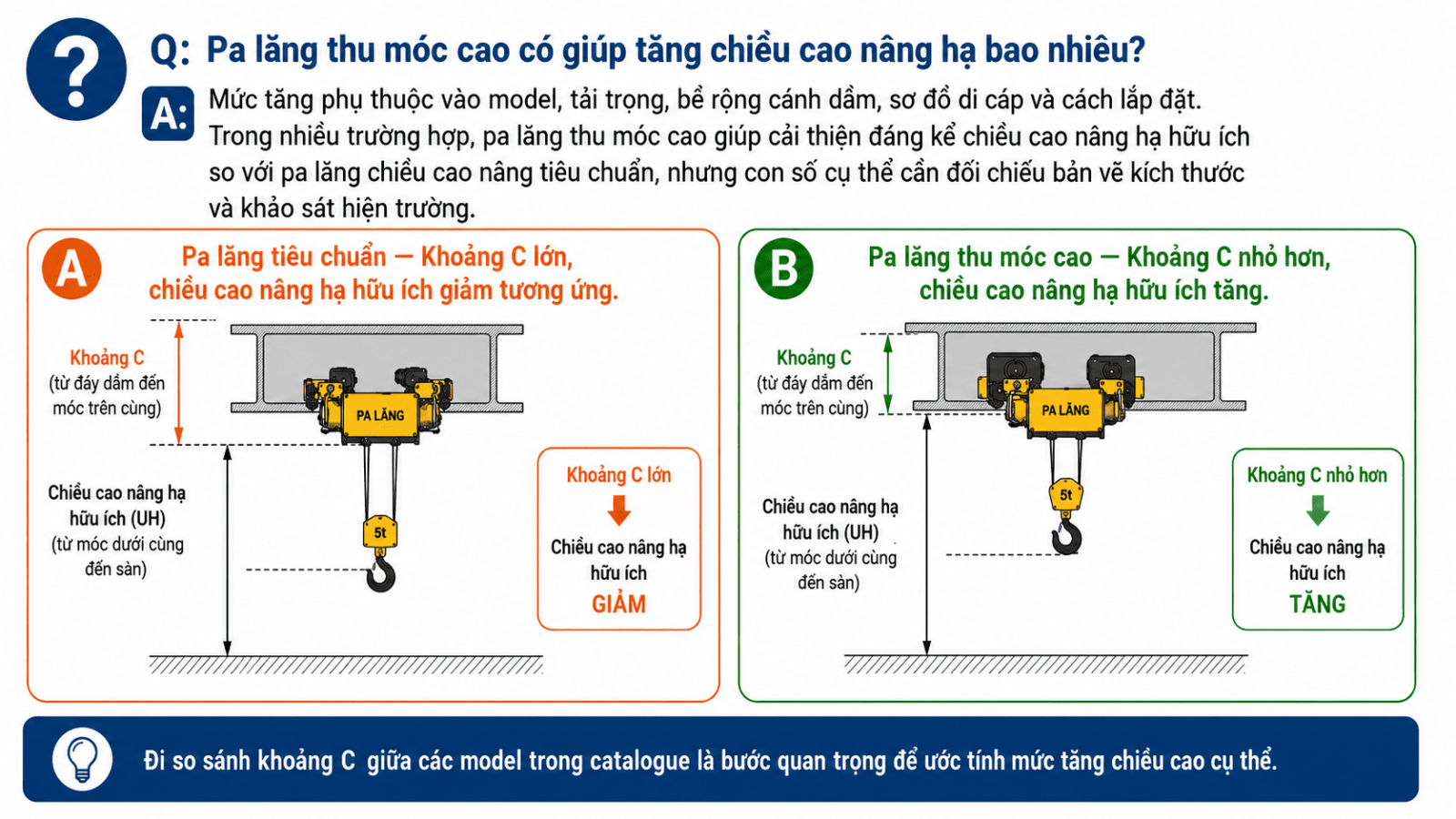

• Cụm móc lên gần dầm hơn: Khoảng C - khoảng cách từ móc nâng lên dầm chính được giảm so với pa lăng chiều cao nâng tiêu chuẩn.
• Chiều cao nâng hạ hữu ích tăng lên: Người dùng có thêm khoảng nâng để đưa hàng qua máy, giá kệ, xe nâng hoặc khuôn mẫu.

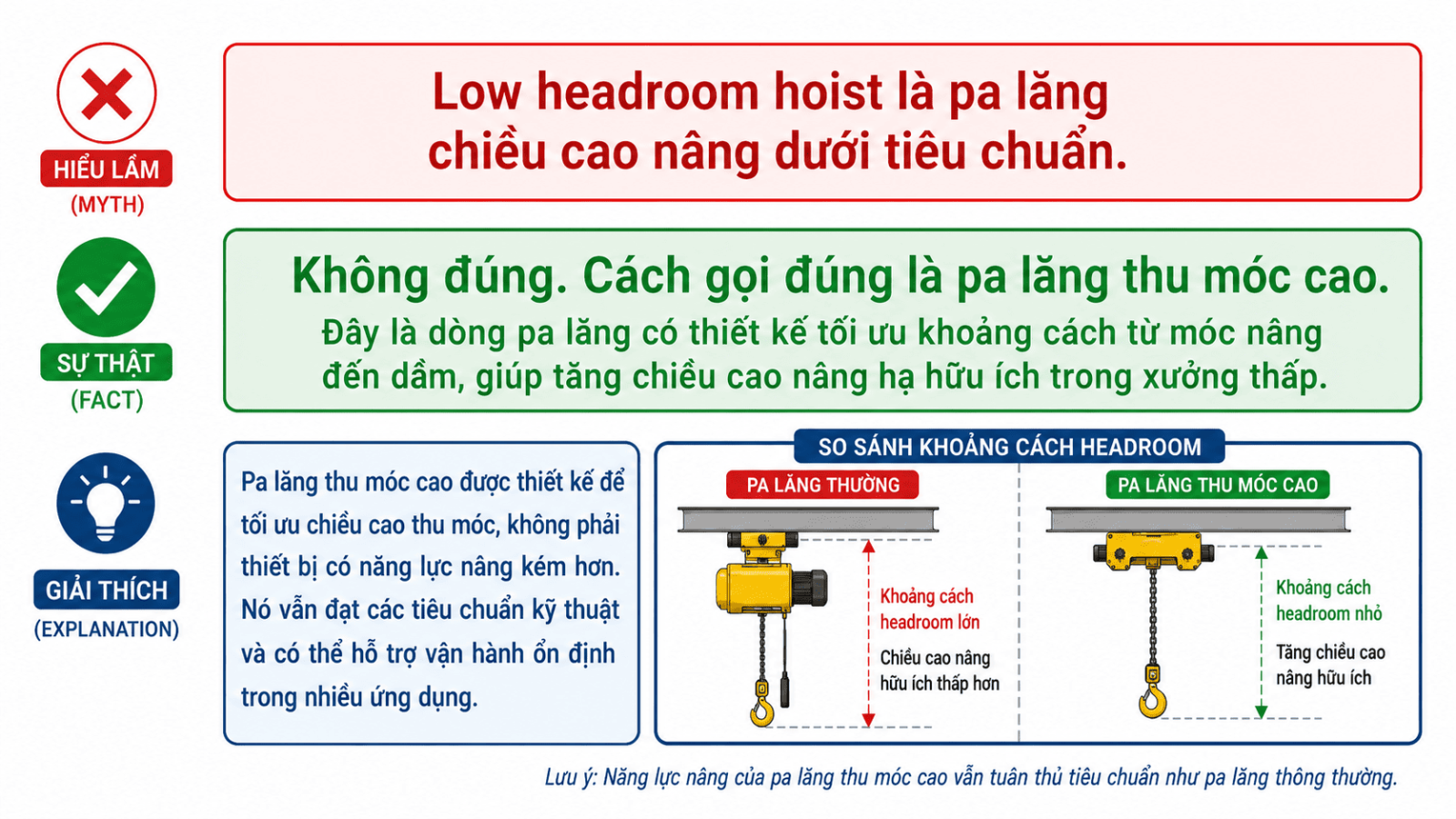

Trong nội dung SHM, nên dùng thuật ngữ "pa lăng thu móc cao". Một số người tìm kiếm cụm "pa lăng chiều cao nâng hạ dưới tiêu chuẩn", nhưng cách gọi này dễ gây hiểu nhầm rằng thiết bị không đạt chuẩn. Bản chất đúng là pa lăng được thiết kế để tối ưu chiều cao thu móc, không phải thiết bị có năng lực nâng kém hơn.

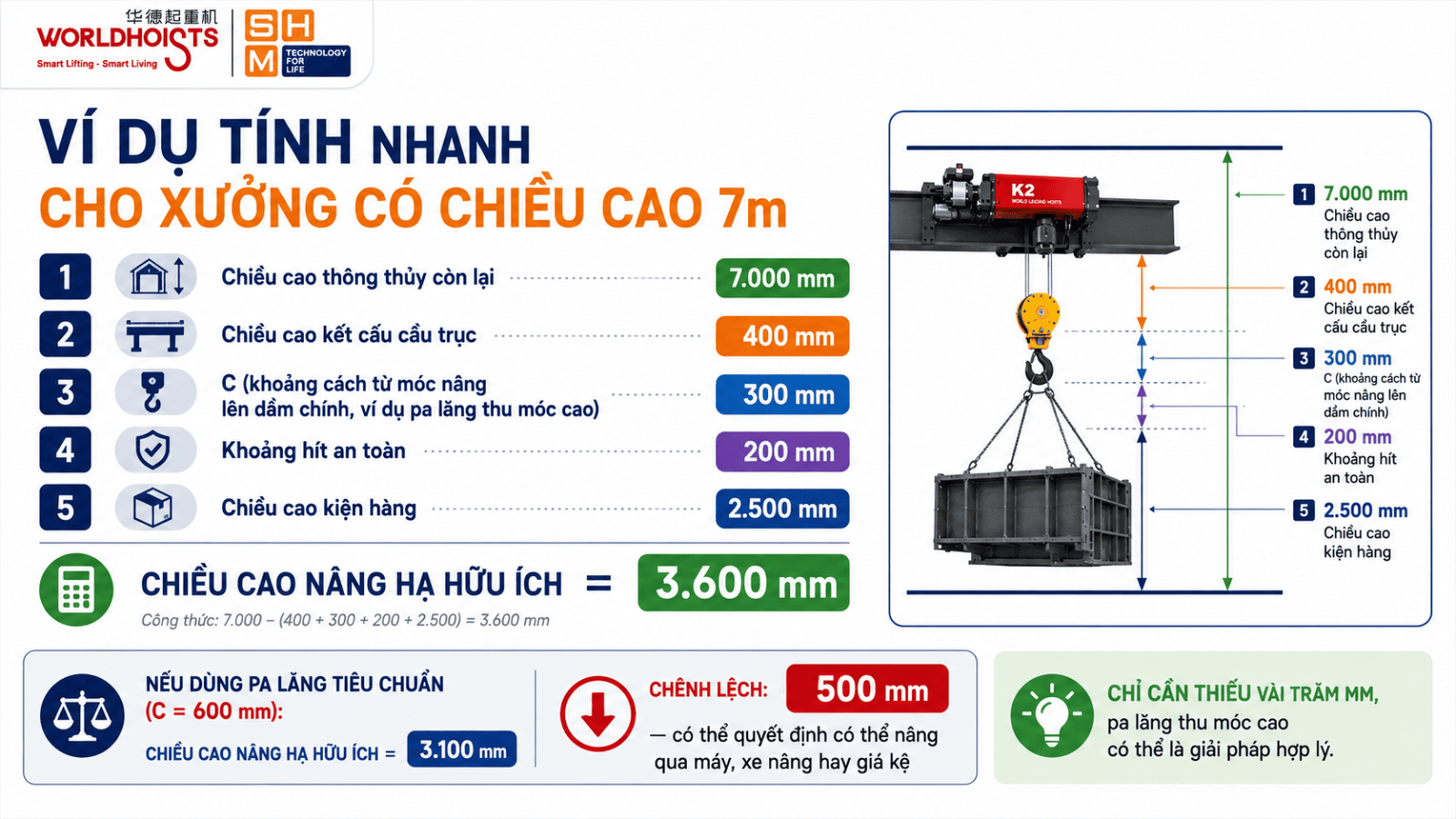

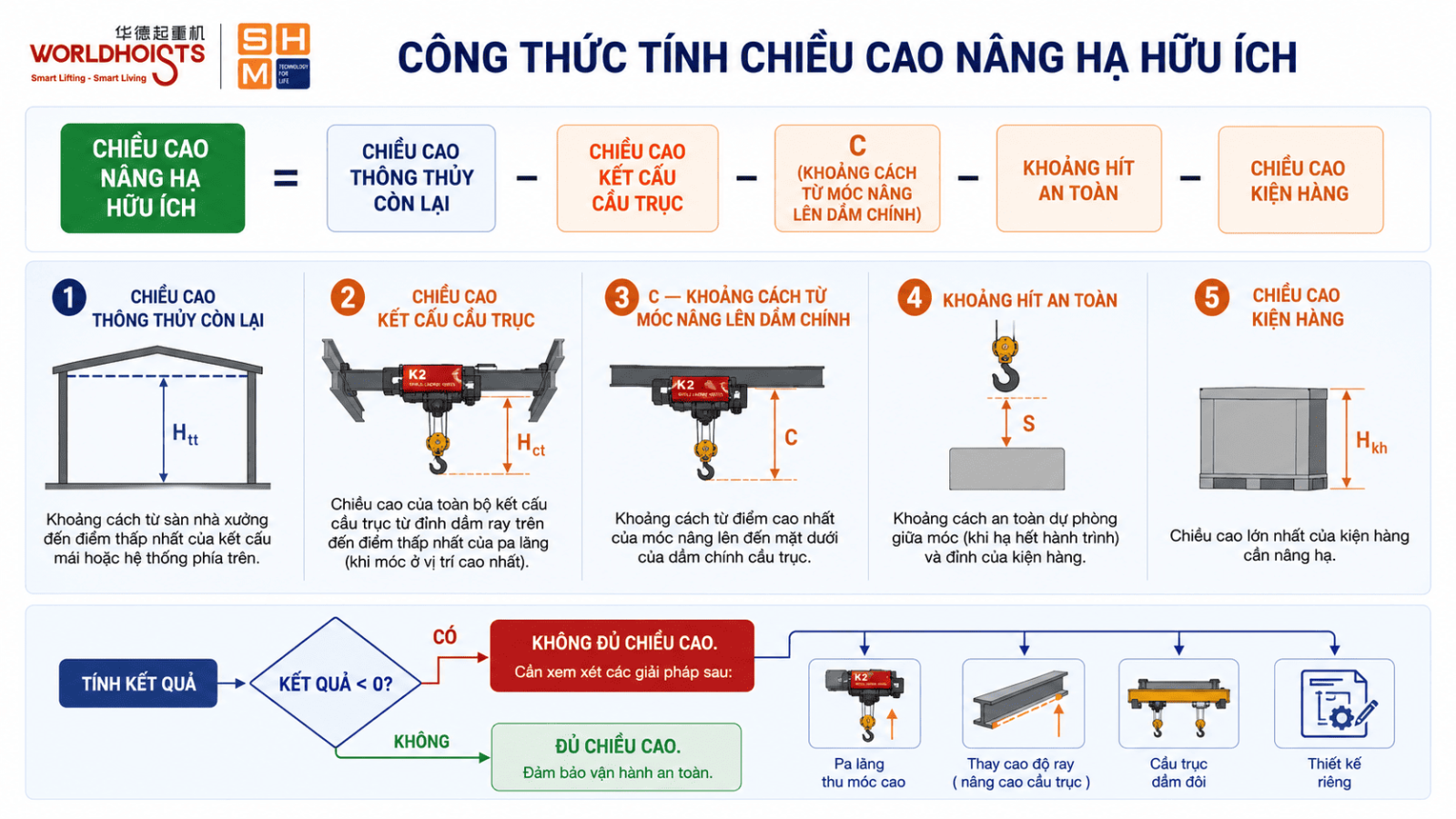

3. Cách tính nhanh chiều cao nâng hạ hữu ích

Trước khi chọn model, anh, chị nên tính ngược từ hiện trường. Công thức tư vấn đơn giản là:

Chiều cao nâng hạ hữu ích = chiều cao thông thủy còn lại - chiều cao kết cấu cầu trục - C - khoảng cách từ móc nâng lên dầm chính - khoảng hở an toàn - chiều cao kiện hàng cần nâng.

Trong đó:

• Chiều cao thông thủy: Khoảng cách từ nền xưởng đến vật cản thấp nhất phía trên, như dầm mái, vì kèo, ống gió hoặc hệ điện.
• Chiều cao kết cấu cầu trục: Phần chiều cao bị chiếm bởi dầm chính, dầm biên, ray chạy và gối đỡ.
• C - khoảng cách từ móc nâng lên dầm chính: Thông số rất quan trọng khi so sánh pa lăng thu móc cao với pa lăng chiều cao nâng tiêu chuẩn.
• Khoảng hở an toàn: Khoảng cách cần giữ để cụm móc không va vào thân pa lăng, dầm hoặc vật cản phía trên.
• Chiều cao kiện hàng: Chiều cao thực tế của máy, khuôn, bó thép, pallet, thùng hàng hoặc thiết bị cần nâng qua chướng ngại.

Nếu sau khi tính, chiều cao nâng hạ hữu ích chỉ thiếu vài trăm mm, pa lăng thu móc cao có thể là hướng xử lý hợp lý. Nếu thiếu quá nhiều, hoặc kết cấu xưởng không cho phép treo tải, SHM thường phải khảo sát thêm phương án cầu trục dầm đôi, monorail, thay đổi cao độ ray hoặc thiết kế riêng.

4. Khi nào nên chọn pa lăng thu móc cao?

Pa lăng thu móc cao phù hợp khi xưởng bị giới hạn chiều cao nhưng vẫn cần giữ năng lực nâng hạ ổn định. Tuy nhiên, không phải mọi nhà xưởng thấp đều nên chọn cùng một loại pa lăng.

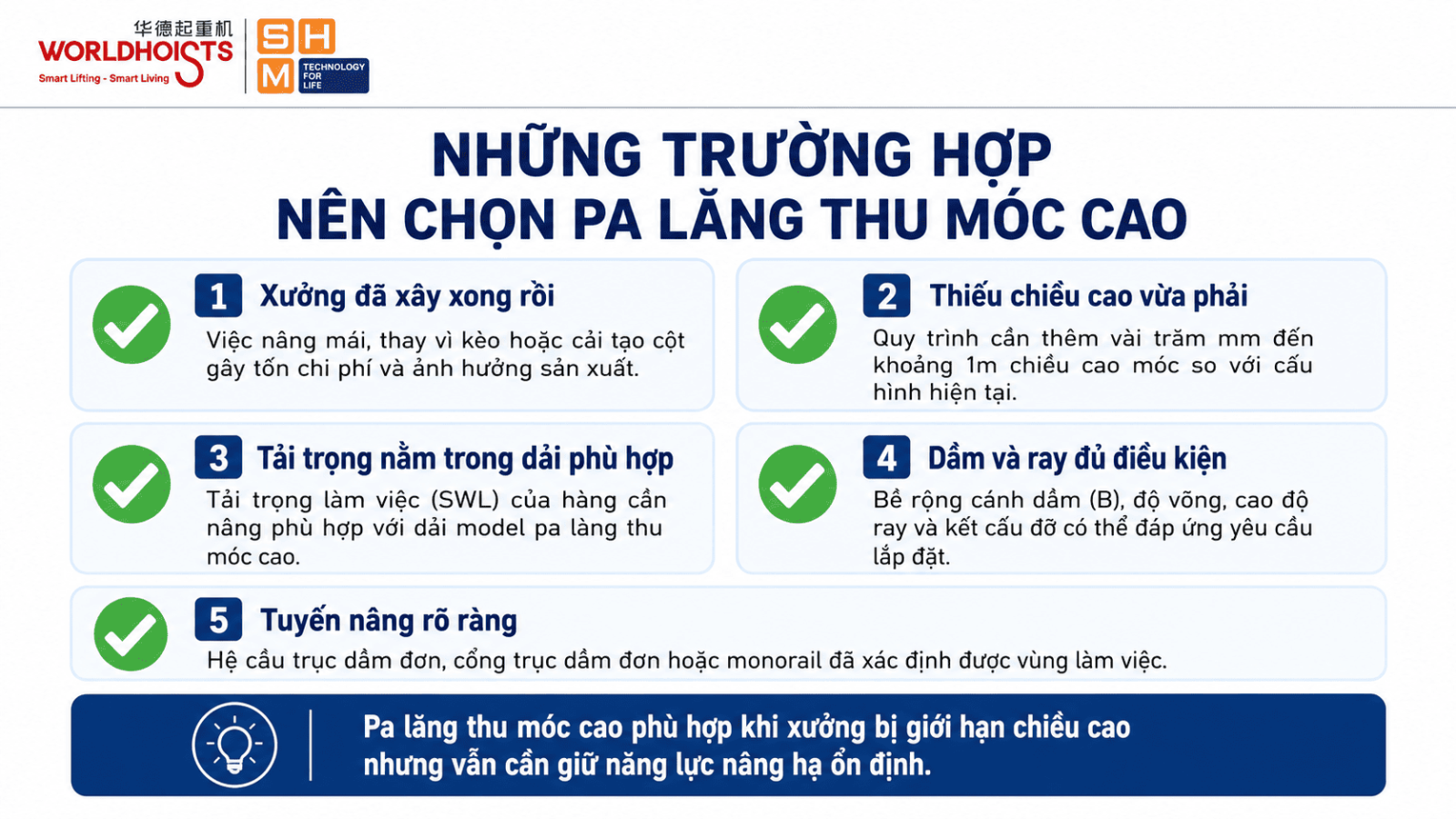

4.1. Nên chọn pa lăng thu móc cao khi nào?

• Xưởng đã xây xong: Việc nâng mái, thay vì kèo hoặc cải tạo cột gây tốn chi phí và ảnh hưởng sản xuất.
• Thiếu chiều cao nâng hạ vừa phải: Quy trình cần thêm vài trăm mm đến khoảng 1 m chiều cao móc so với cấu hình hiện tại.
• Tải trọng nằm trong dải phù hợp: Tải trọng làm việc (SWL) của hàng cần nâng phù hợp với dải model pa lăng thu móc cao.
• Dầm và ray đủ điều kiện: Bề rộng cánh dầm (B), độ võng, cao độ ray và kết cấu đỡ có thể đáp ứng yêu cầu lắp đặt.
• Tuyến nâng rõ ràng: Hệ cầu trục dầm đơn, cổng trục dầm đơn hoặc monorail đã xác định được vùng làm việc.

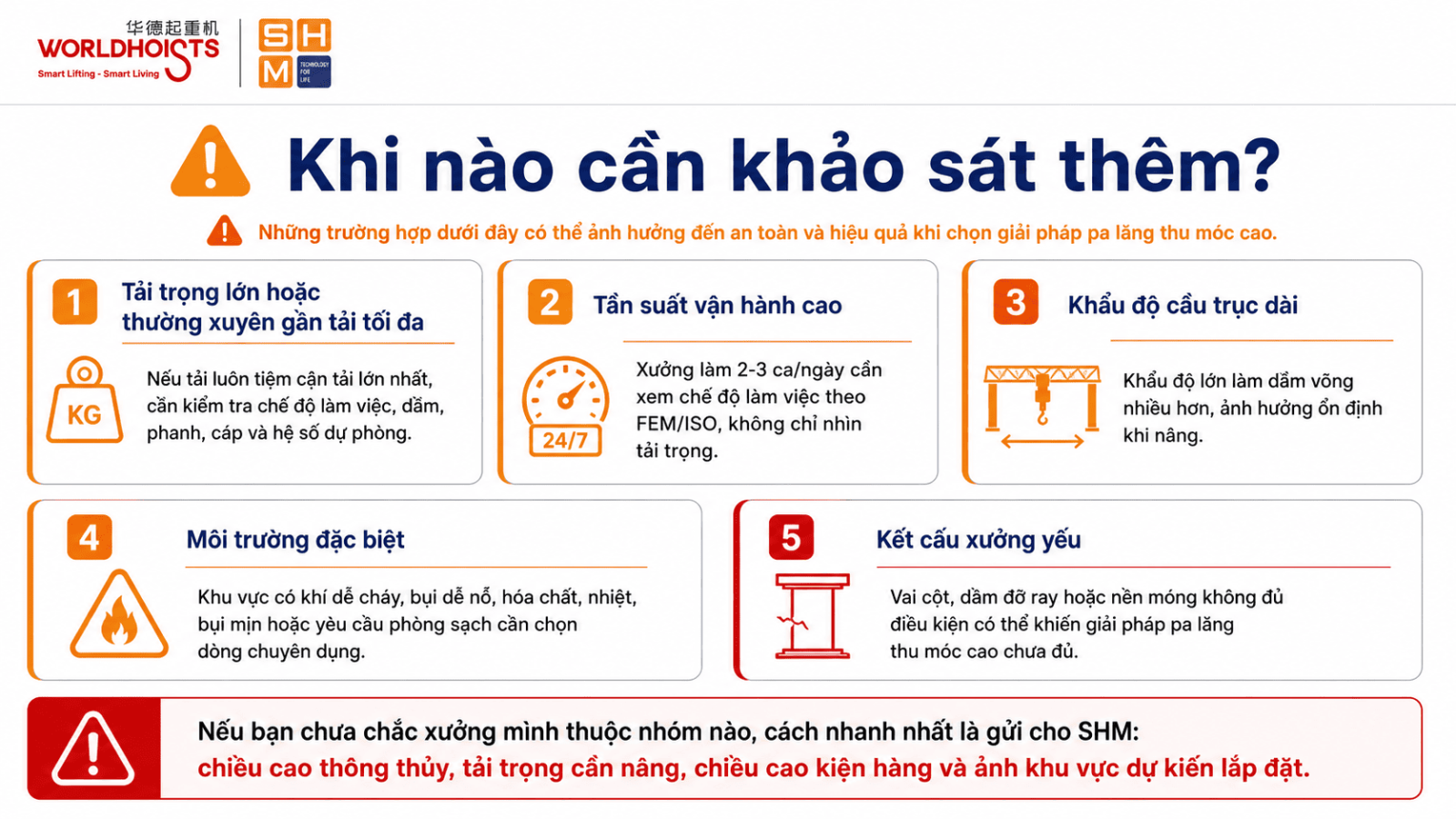

4.2. Khi nào cần khảo sát thêm?

• Tải trọng lớn hoặc thường xuyên gần tải tối đa: Nếu tải luôn tiệm cận tải lớn nhất, cần kiểm tra chế độ làm việc, dầm, phanh, cáp và hệ số dự phòng.
• Tần suất vận hành cao: Xưởng làm 2 - 3 ca/ngày cần xem chế độ làm việc theo FEM/ISO, không chỉ nhìn tải trọng.
• Khẩu độ cầu trục dài: Khẩu độ lớn làm dầm võng nhiều hơn, ảnh hưởng ổn định khi nâng.
• Môi trường đặc biệt: Khu vực có khí dễ cháy, bụi dễ nổ, hóa chất, nhiệt, bụi mịn hoặc yêu cầu phòng sạch cần chọn dòng chuyên dụng.
• Kết cấu xưởng yếu: Vai cột, dầm đỡ ray hoặc nền móng không đủ điều kiện có thể khiến giải pháp pa lăng thu móc cao chưa đủ.

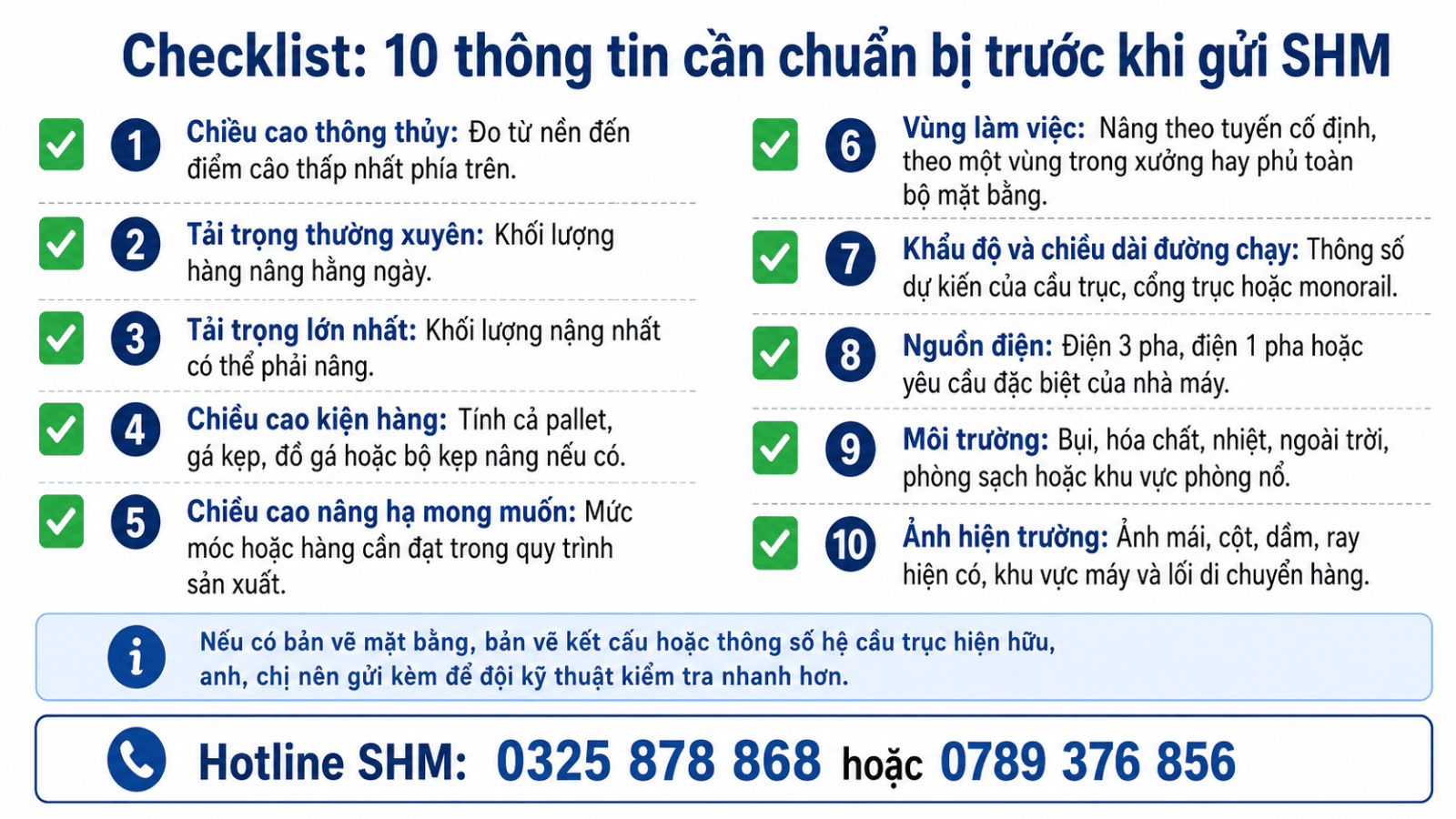

Nếu bạn chưa chắc xưởng mình thuộc nhóm nào, cách nhanh nhất là gửi cho SHM chiều cao thông thủy, tải trọng cần nâng, chiều cao kiện hàng và ảnh khu vực dự kiến lắp đặt.

5. Khung tư vấn 3 bước của SHM

Một giải pháp pa lăng cho nhà xưởng có chiều cao hạn chế nên đi theo thứ tự kỹ thuật. Nếu chọn ngược, anh, chị rất dễ mua đúng số tấn nhưng sai chiều cao, hoặc đúng chiều cao nhưng sai chế độ làm việc.

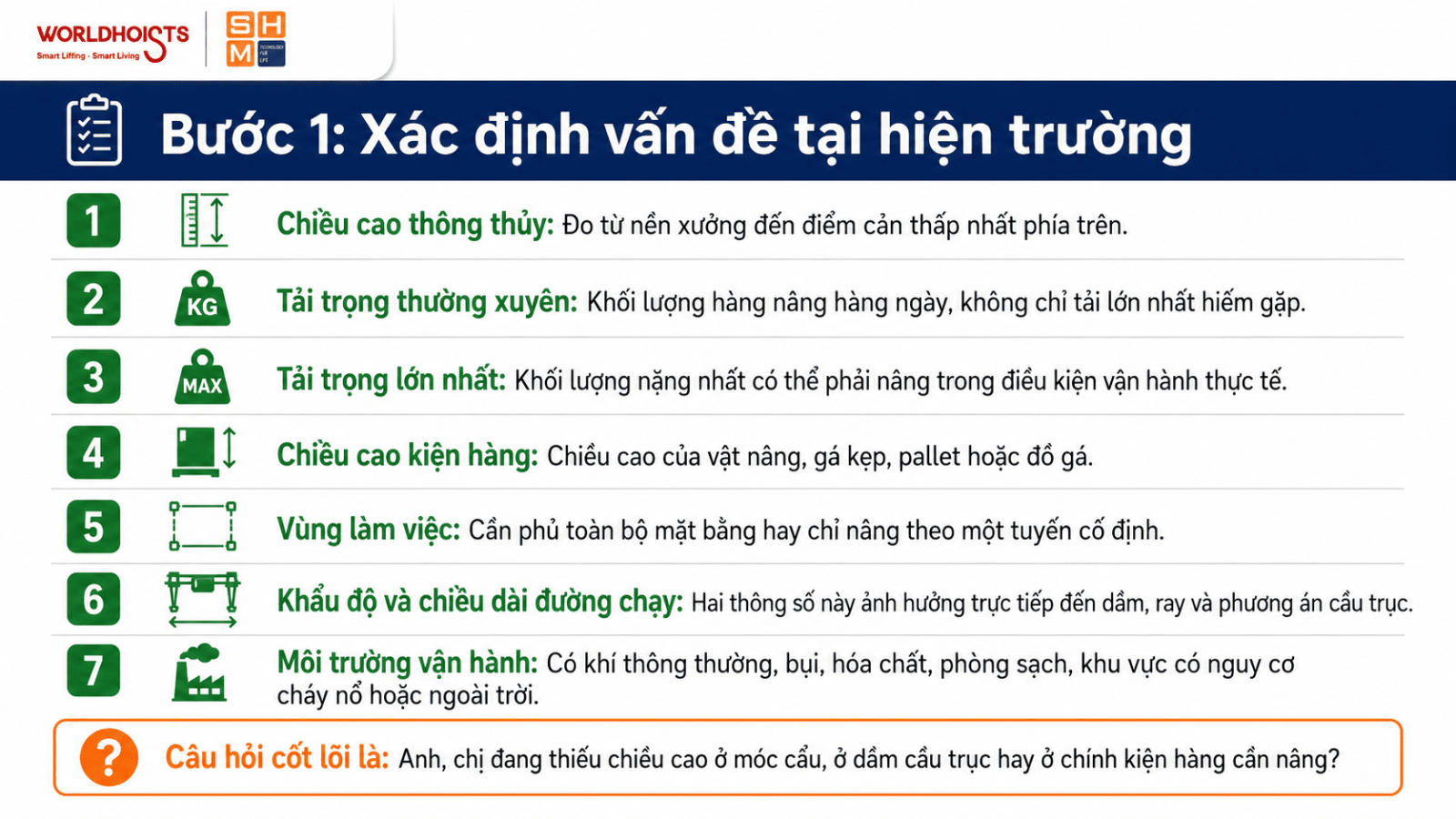

5.1. Bước 1: Xác định vấn đề tại hiện trường

Trước khi báo giá, SHM thường cần nhóm thông tin sau:

• Chiều cao thông thủy: Đo từ nền xưởng đến điểm cản thấp nhất phía trên.
• Tải trọng thường xuyên: Khối lượng hàng nâng hằng ngày, không chỉ tải lớn nhất hiếm gặp.
• Tải trọng lớn nhất: Khối lượng nặng nhất có thể phải nâng trong điều kiện vận hành thực tế.
• Chiều cao kiện hàng: Chiều cao của vật nâng, gá kẹp, pallet hoặc đồ gá.
• Vùng làm việc: Cần phủ toàn bộ mặt bằng hay chỉ nâng theo một tuyến cố định.
• Khẩu độ và chiều dài đường chạy: Hai thông số này ảnh hưởng trực tiếp đến dầm, ray và phương án cầu trục.
• Môi trường vận hành: Cơ khí thông thường, bụi, hóa chất, phòng sạch, khu vực có nguy cơ cháy nổ hoặc ngoài trời.

Câu hỏi cốt lõi là: anh, chị đang thiếu chiều cao ở móc cẩu, ở dầm cầu trục hay ở chính kiện hàng cần nâng?

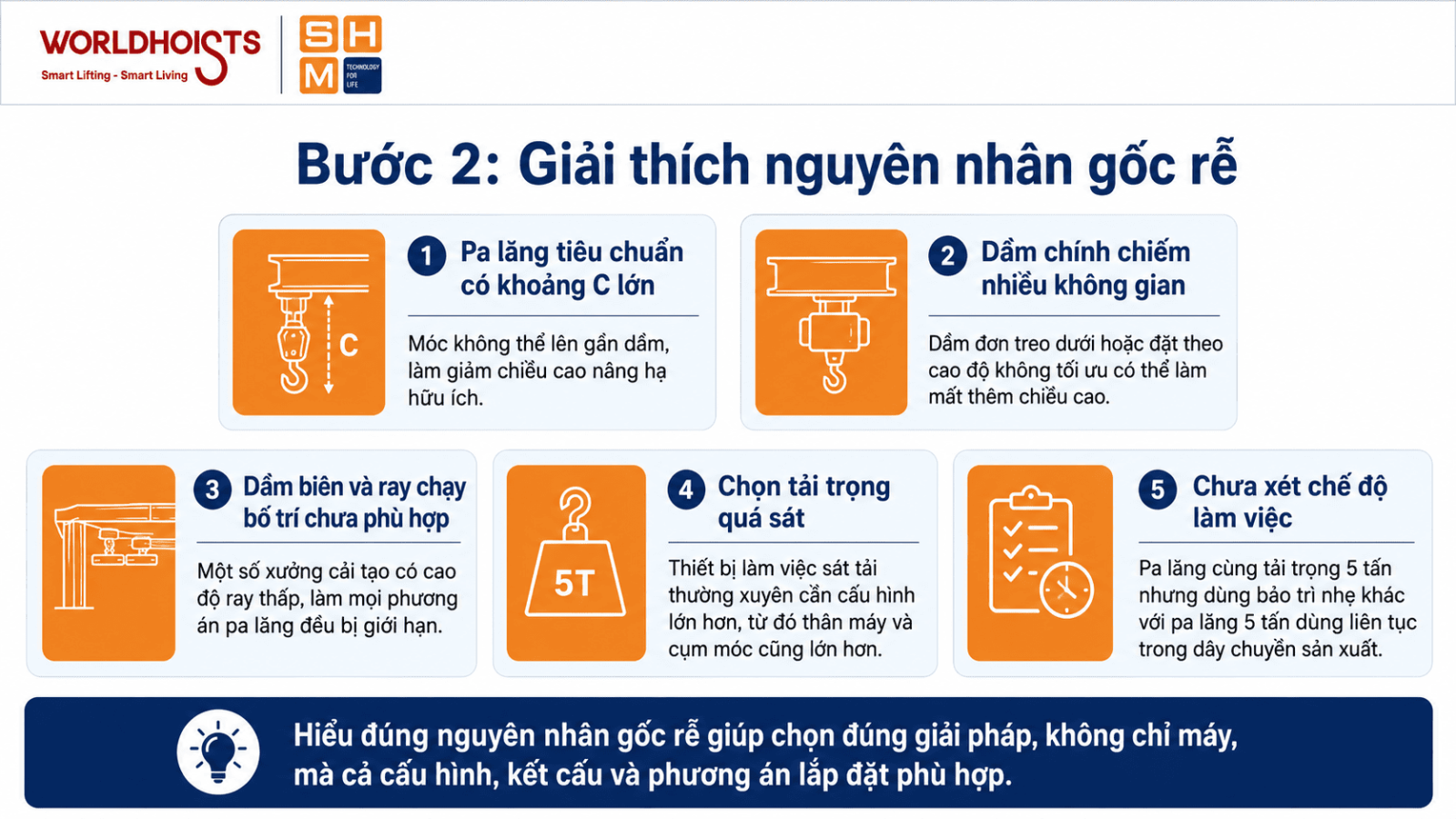

5.2. Bước 2: Giải thích nguyên nhân gốc rễ

Nhà xưởng thấp thường bị mất chiều cao do một hoặc nhiều nguyên nhân sau:

• Pa lăng tiêu chuẩn có khoảng C lớn: Móc không thể lên gần dầm, làm giảm chiều cao nâng hạ hữu ích.
• Dầm chính chiếm nhiều không gian: Dầm đơn treo dưới hoặc đặt theo cao độ không tối ưu có thể làm mất thêm chiều cao.
• Dầm biên và ray chạy bố trí chưa phù hợp: Một số xưởng cải tạo có cao độ ray thấp, làm mọi phương án pa lăng đều bị giới hạn.
• Chọn tải trọng quá sát: Thiết bị làm việc sát tải thường xuyên dễ cần cấu hình lớn hơn, từ đó thân máy và cụm móc cũng lớn hơn.
• Chưa xét chế độ làm việc: Pa lăng cùng tải trọng 5 tấn nhưng dùng bảo trì nhẹ khác với pa lăng 5 tấn dùng liên tục trong dây chuyền sản xuất.

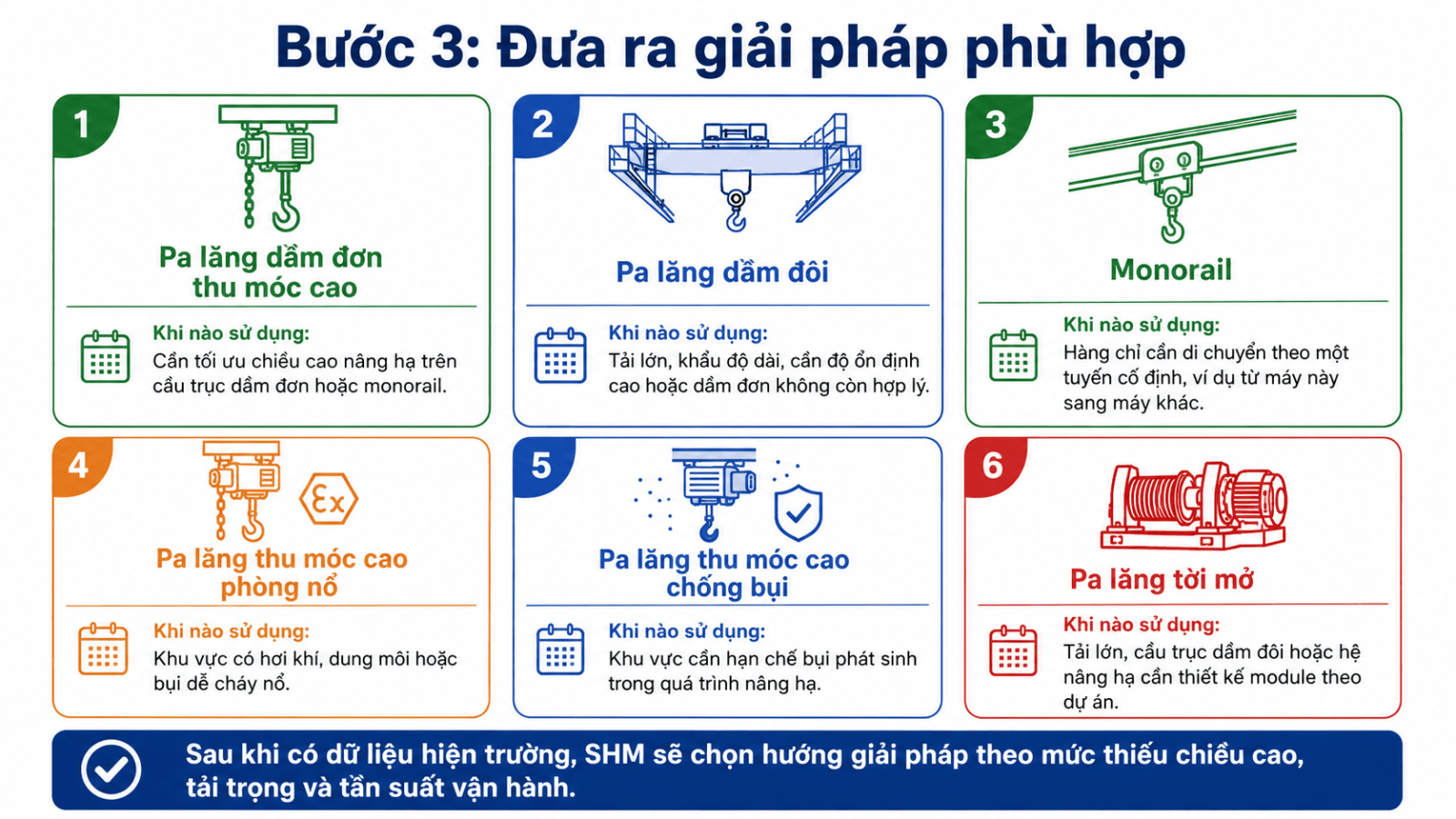

5.3. Bước 3: Đưa ra giải pháp phù hợp

Sau khi có dữ liệu hiện trường, SHM sẽ chọn hướng giải pháp theo mức thiếu chiều cao, tải trọng và tần suất vận hành:

• Pa lăng dầm đơn thu móc cao: Phù hợp khi cần tối ưu chiều cao nâng hạ trên cầu trục dầm đơn hoặc monorail.
• Pa lăng dầm đôi: Phù hợp khi tải lớn, khẩu độ dài, cần độ ổn định cao hoặc dầm đơn không còn hợp lý.
• Monorail: Phù hợp khi hàng chỉ cần di chuyển theo một tuyến cố định, ví dụ từ máy này sang máy khác.
• Pa lăng thu móc cao phòng nổ: Phù hợp với khu vực có hơi khí, dung môi hoặc bụi dễ cháy nổ.
• Pa lăng thu móc cao chống bụi: Phù hợp với khu vực cần hạn chế bụi phát sinh trong quá trình nâng hạ.
• Pa lăng tời mở: Phù hợp với tải lớn, cầu trục dầm đôi hoặc hệ nâng hạ cần thiết kế module theo dự án.

6. Quy tắc chọn tải trọng: đừng chỉ nhìn số tấn

Trong thực tế, chọn pa lăng đúng bằng tải trọng lớn nhất không phải lúc nào cũng hợp lý. Với nhà xưởng thấp, việc chọn tải càng cần thận trọng vì model tải lớn hơn thường có thân máy, cụm móc và kết cấu treo lớn hơn.

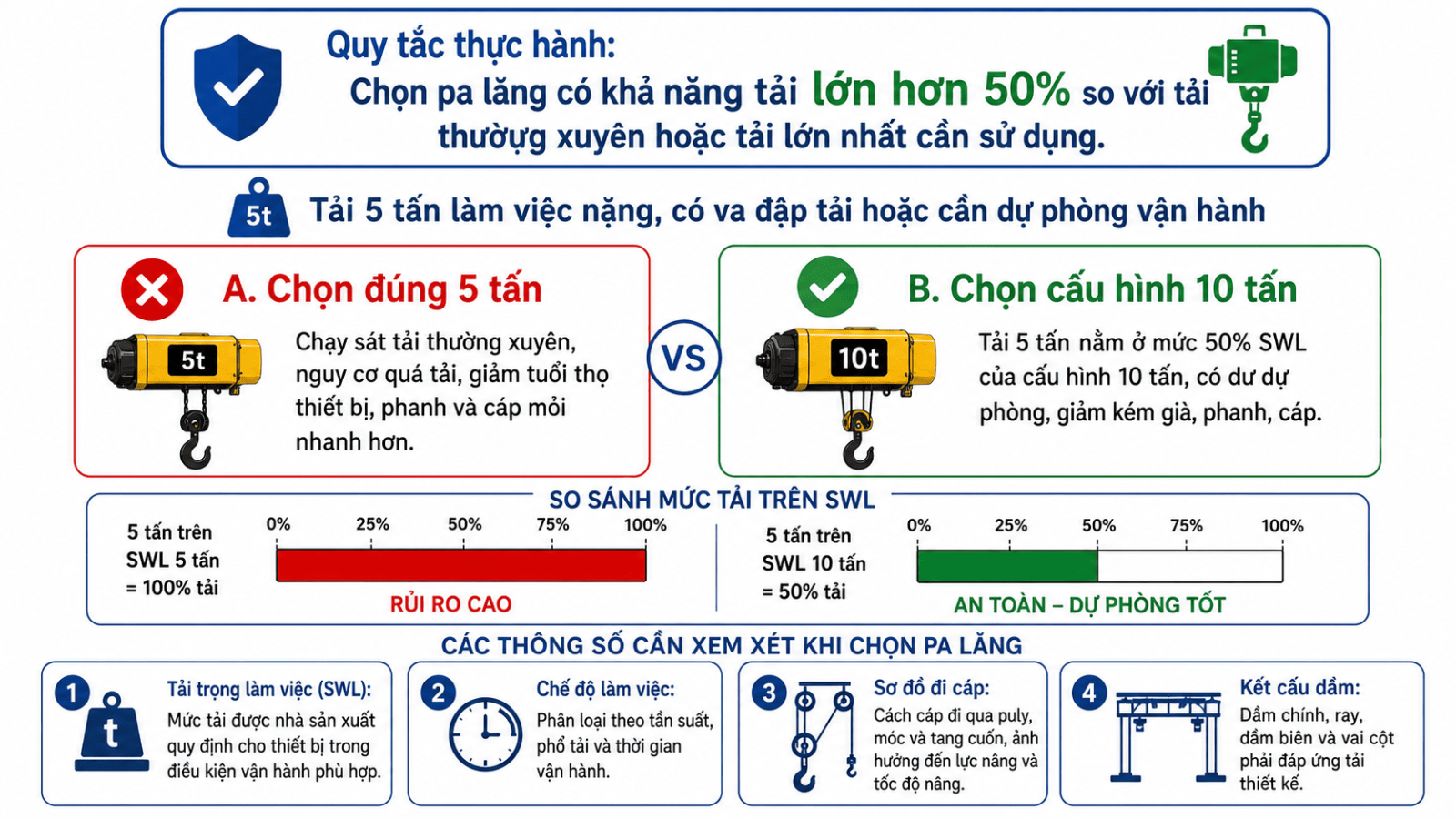

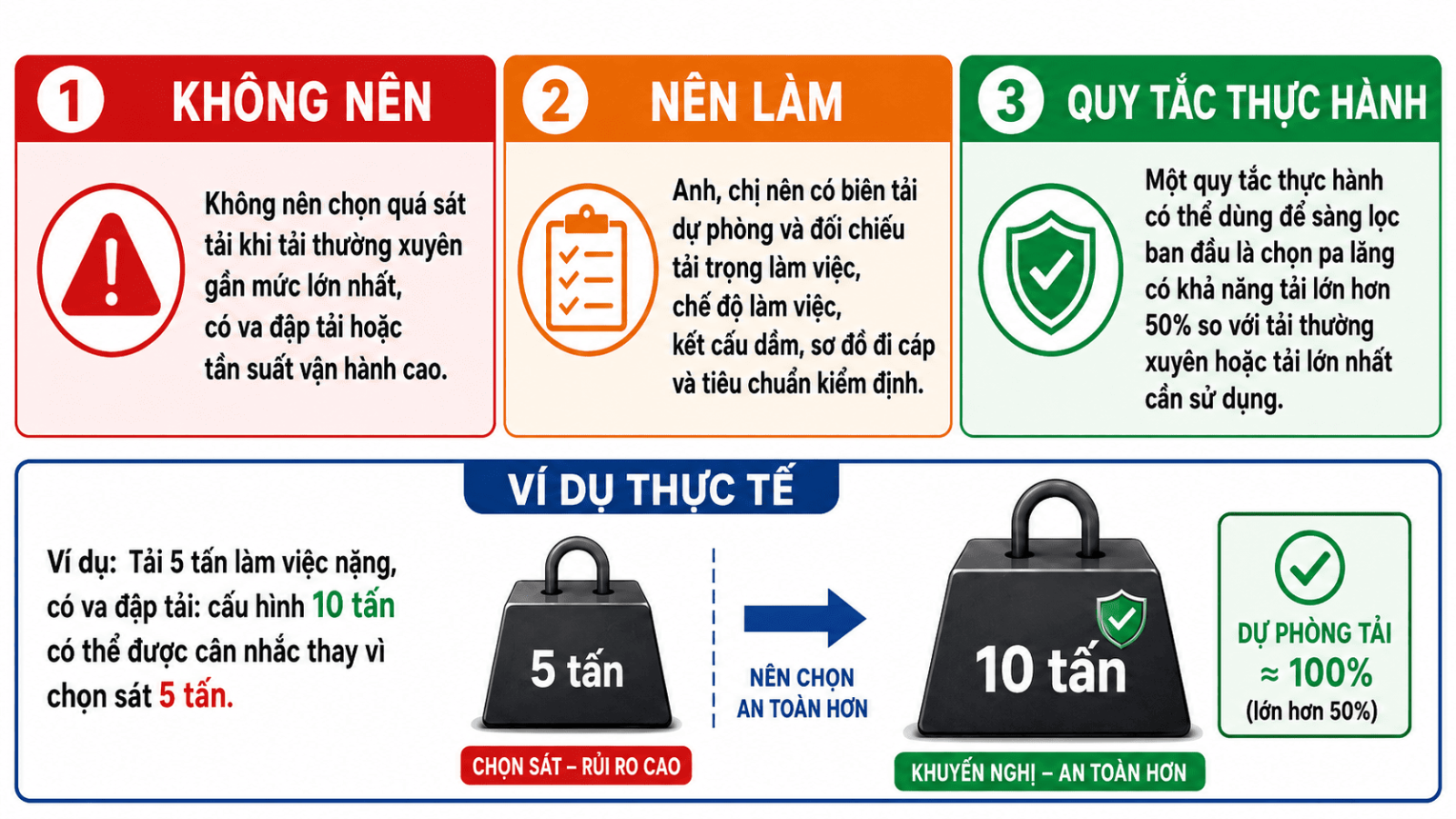

Theo kinh nghiệm tư vấn thiết bị nâng hạ, anh, chị nên giữ biên dự phòng tải trọng đủ lớn, đặc biệt khi tải thường xuyên gần mức tối đa, có va đập tải hoặc tần suất nâng cao. Một quy tắc thực hành có thể dùng để sàng lọc ban đầu là chọn pa lăng có khả năng tải lớn hơn 50% so với tải thường xuyên hoặc tải lớn nhất cần sử dụng. Với trường hợp tải 5 tấn làm việc nặng, có va đập tải hoặc cần dự phòng vận hành, cấu hình 10 tấn có thể cần được cân nhắc thay vì chọn sát 5 tấn.

Tuy nhiên, quy tắc này không thay thế tính toán kỹ thuật. Tải trọng làm việc cuối cùng cần đối chiếu theo:

• Tải trọng làm việc (SWL): Mức tải được nhà sản xuất quy định cho thiết bị trong điều kiện vận hành phù hợp.
• Chế độ làm việc: Phân loại theo tần suất, phổ tải và thời gian vận hành.
• Sơ đồ đi cáp: Cách cáp đi qua puly, móc và tang cuốn, ảnh hưởng đến lực nâng và tốc độ nâng.
• Kết cấu dầm: Dầm chính, ray, dầm biên và vai cột phải đáp ứng tải thiết kế.

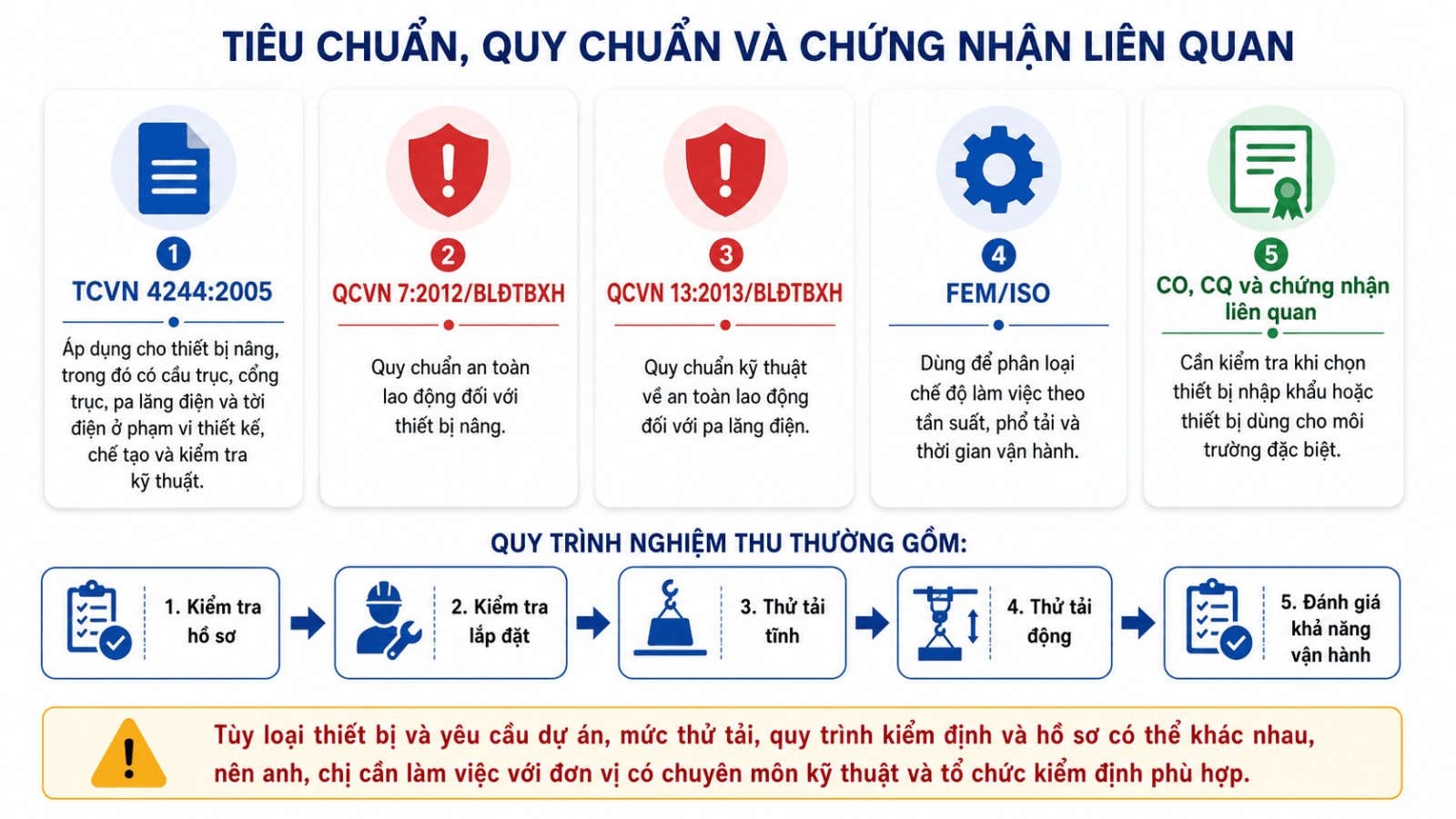

• Kiểm định: Thiết bị cần có hồ sơ và thử tải theo quy định trước khi đưa vào sử dụng.

Nói ngắn gọn: không nên chọn pa lăng chỉ theo số tấn. Anh, chị nên chọn theo tải trọng làm việc, chiều cao nâng hạ (HOL), chế độ làm việc, dầm lắp đặt và môi trường vận hành.

7. So sánh pa lăng thu móc cao với các dòng pa lăng khác

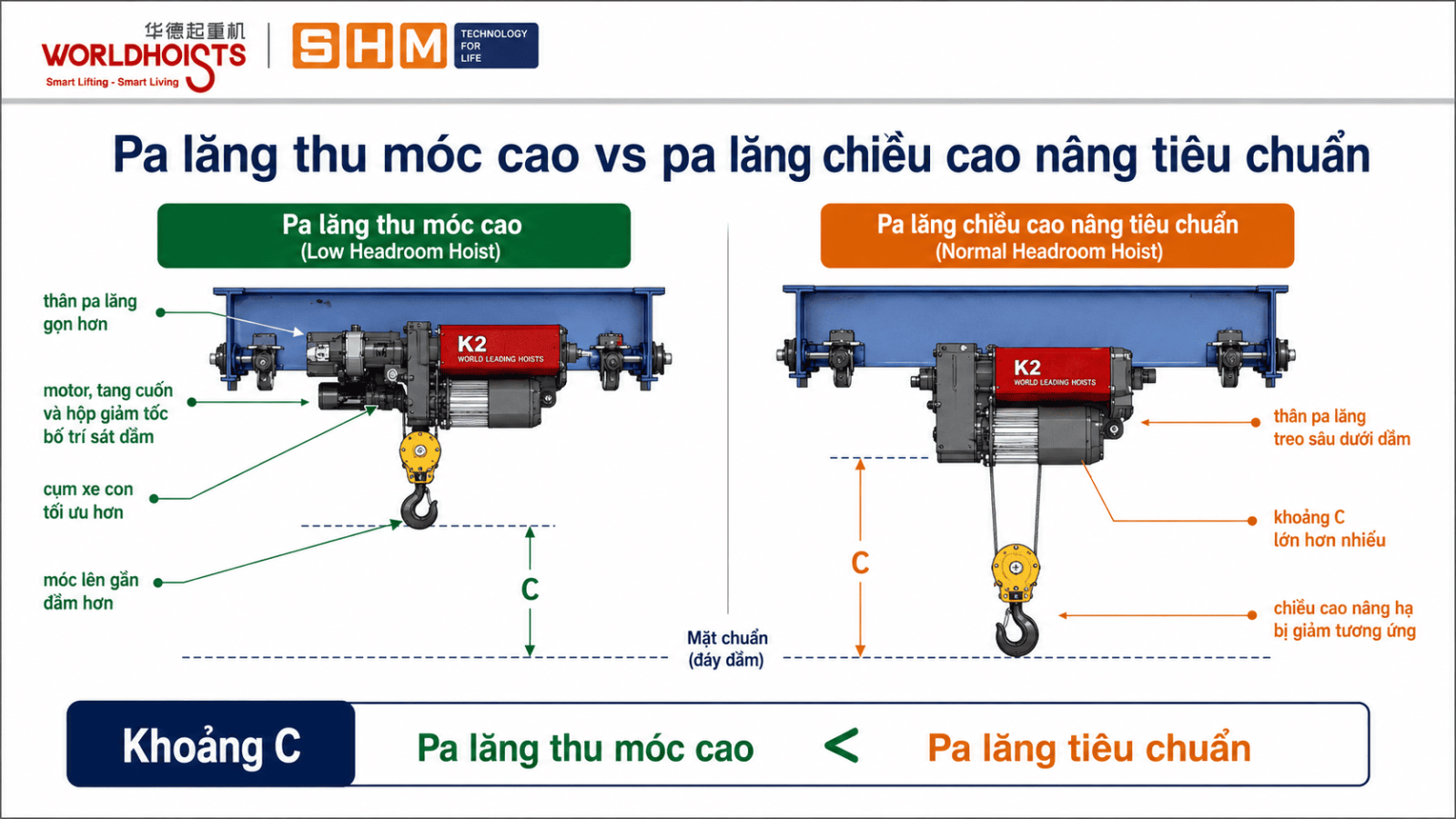

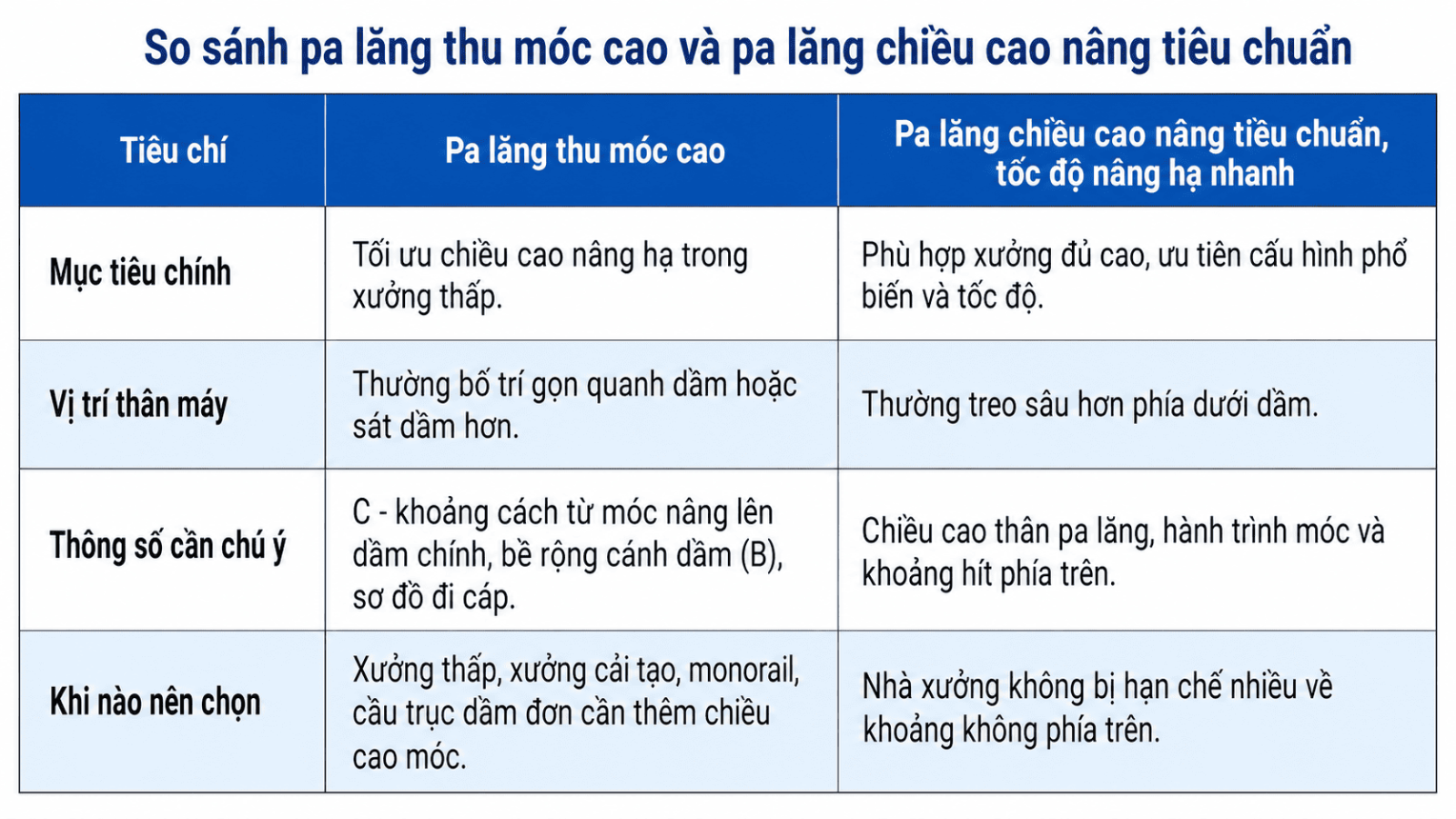

7.1. So sánh pa lăng thu móc cao với pa lăng chiều cao nâng tiêu chuẩn

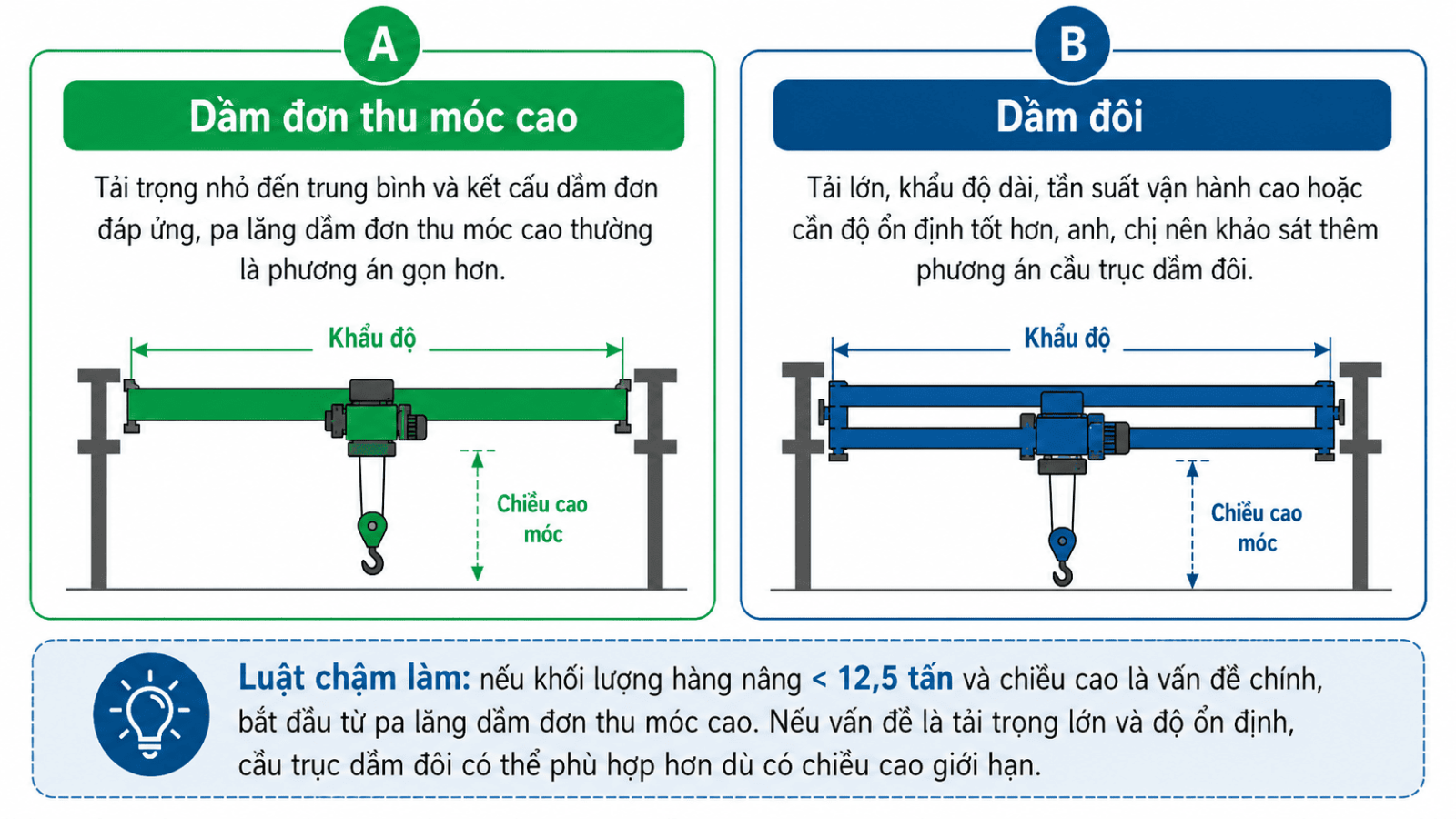

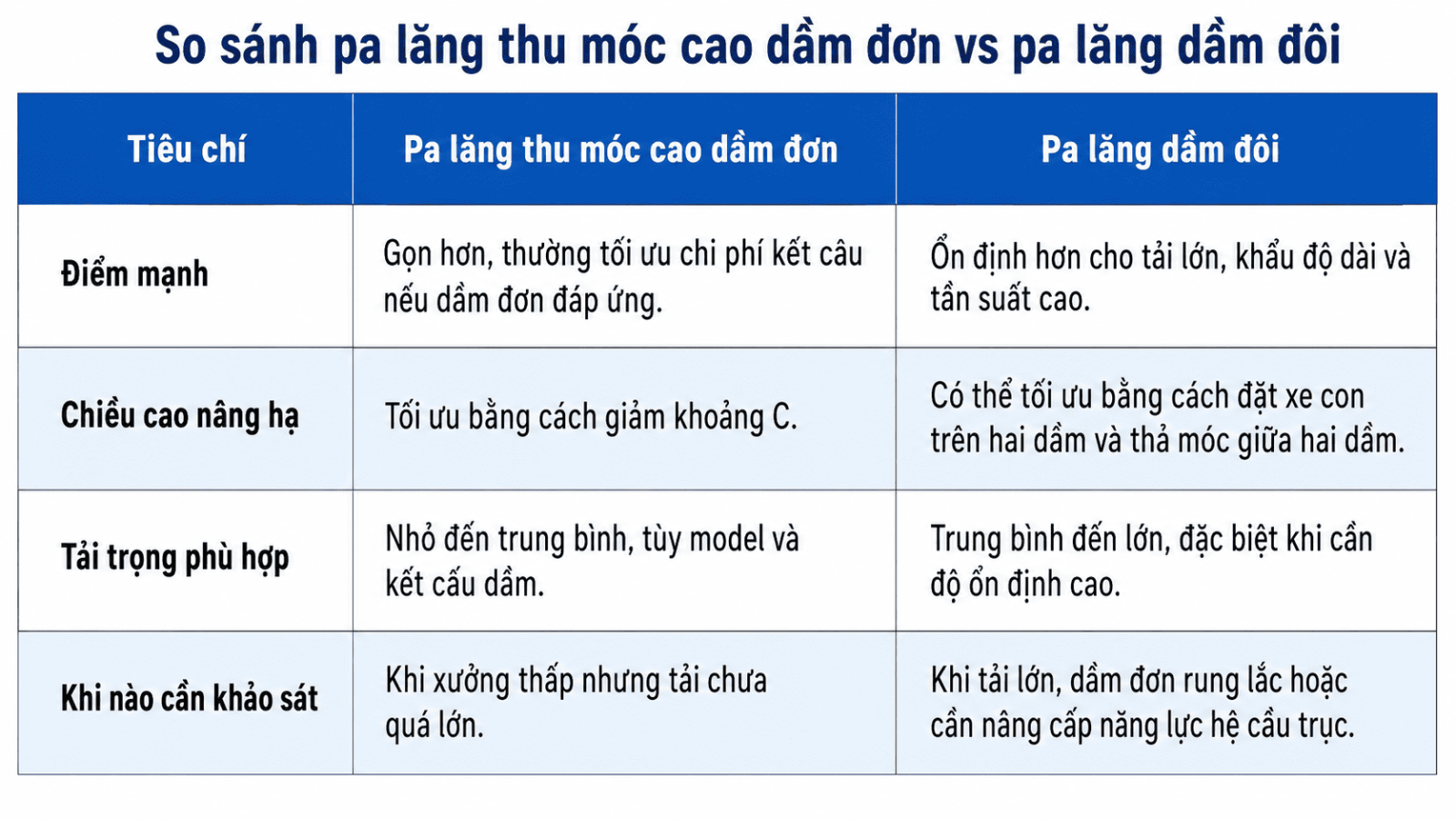

7.2. So sánh pa lăng thu móc cao vs pa lăng dầm đôi

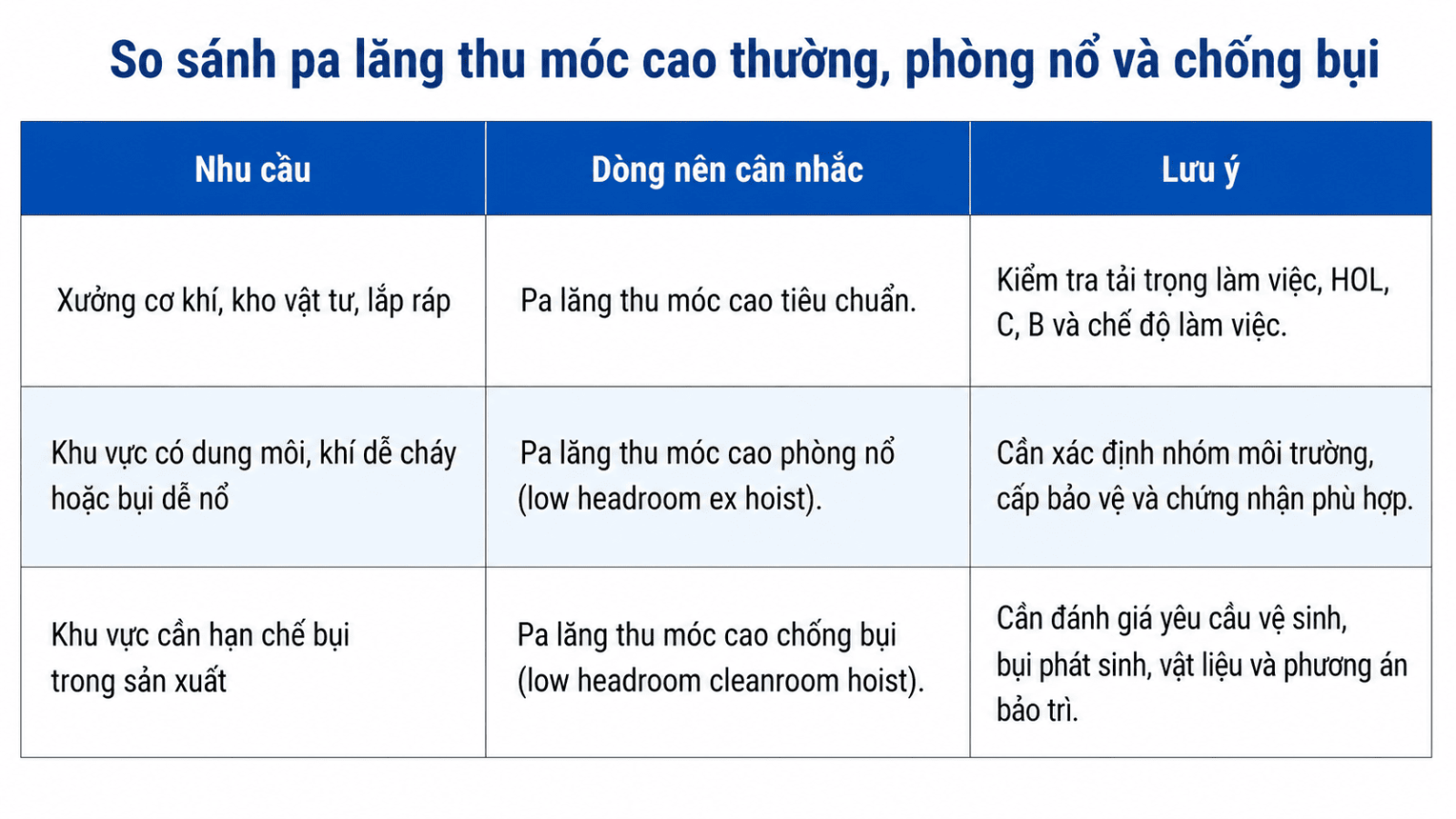

7.3. So sánh pa lăng thu móc cao thường, phòng nổ và chống bụi

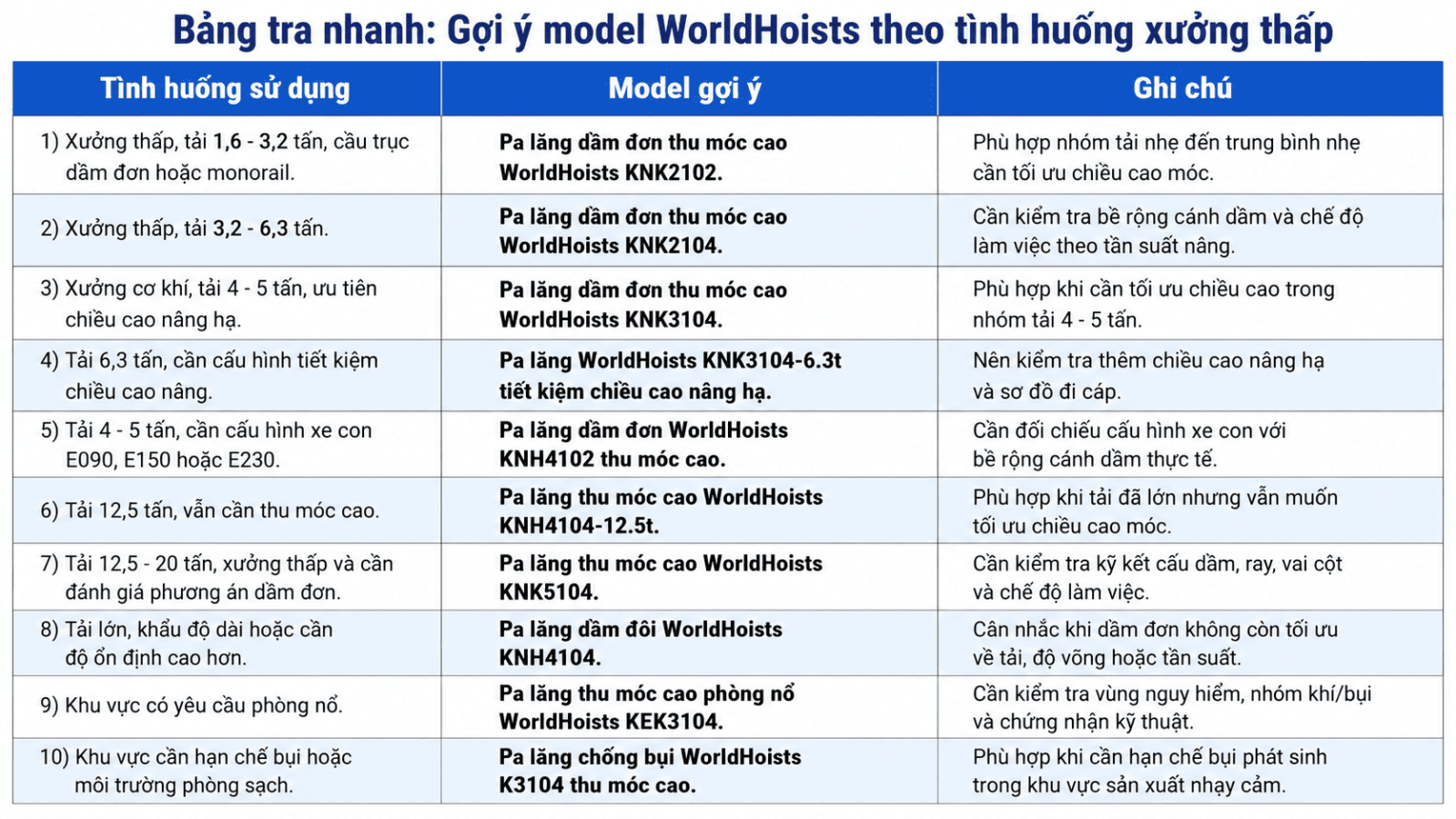

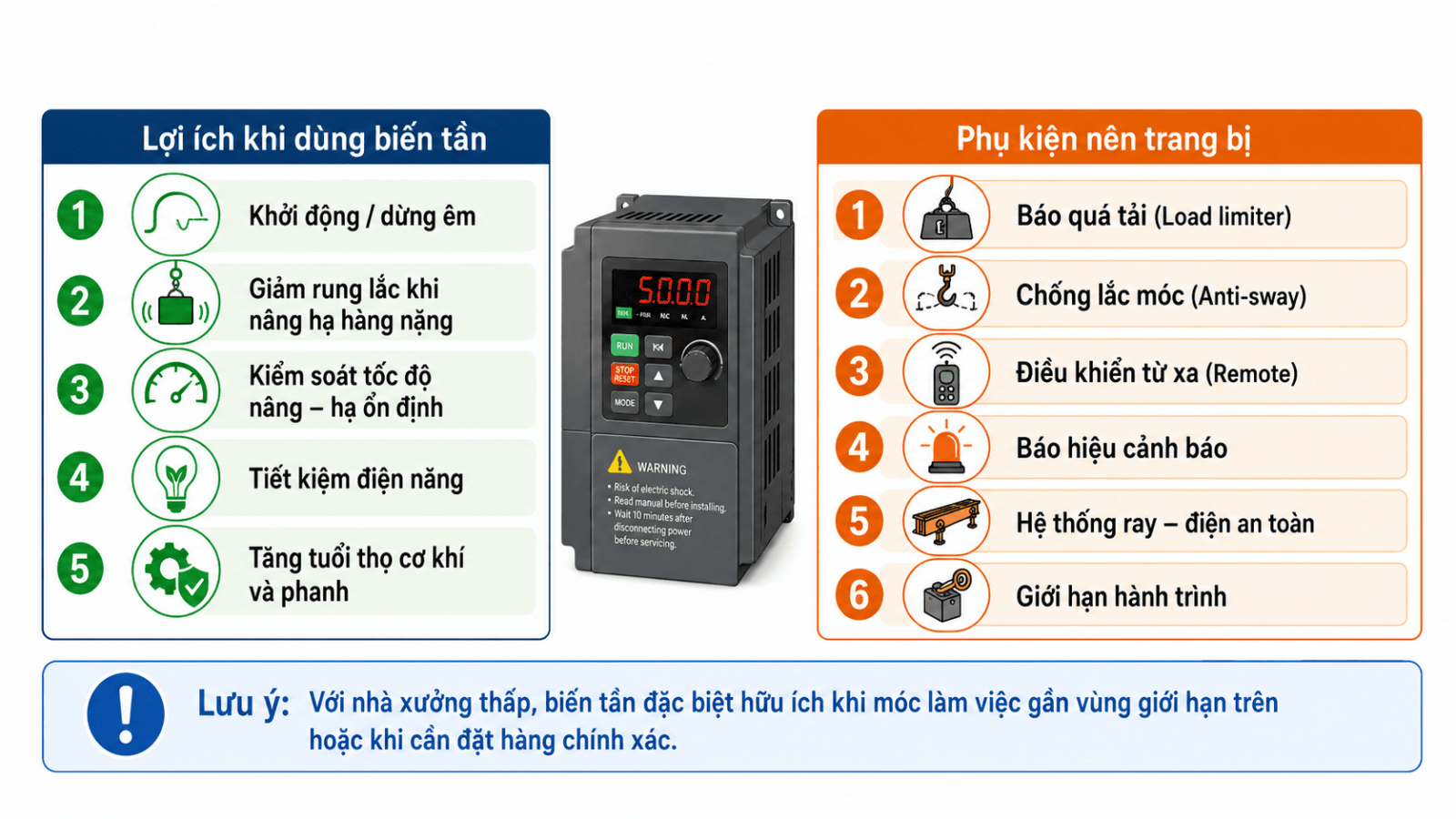

8. Gợi ý model WorldHoists theo tình huống xưởng thấp

Các model dưới đây là gợi ý định hướng để anh, chị dễ hình dung dải tải. Khi chọn thiết bị thực tế, SHM vẫn cần đối chiếu catalogue, tải trọng làm việc, chế độ làm việc, chiều cao nâng hạ (HOL), bề rộng cánh dầm (B), nguồn điện và hiện trạng nhà xưởng.
