Pa lăng thu móc cao phòng nổ WorldHoists KEH4102

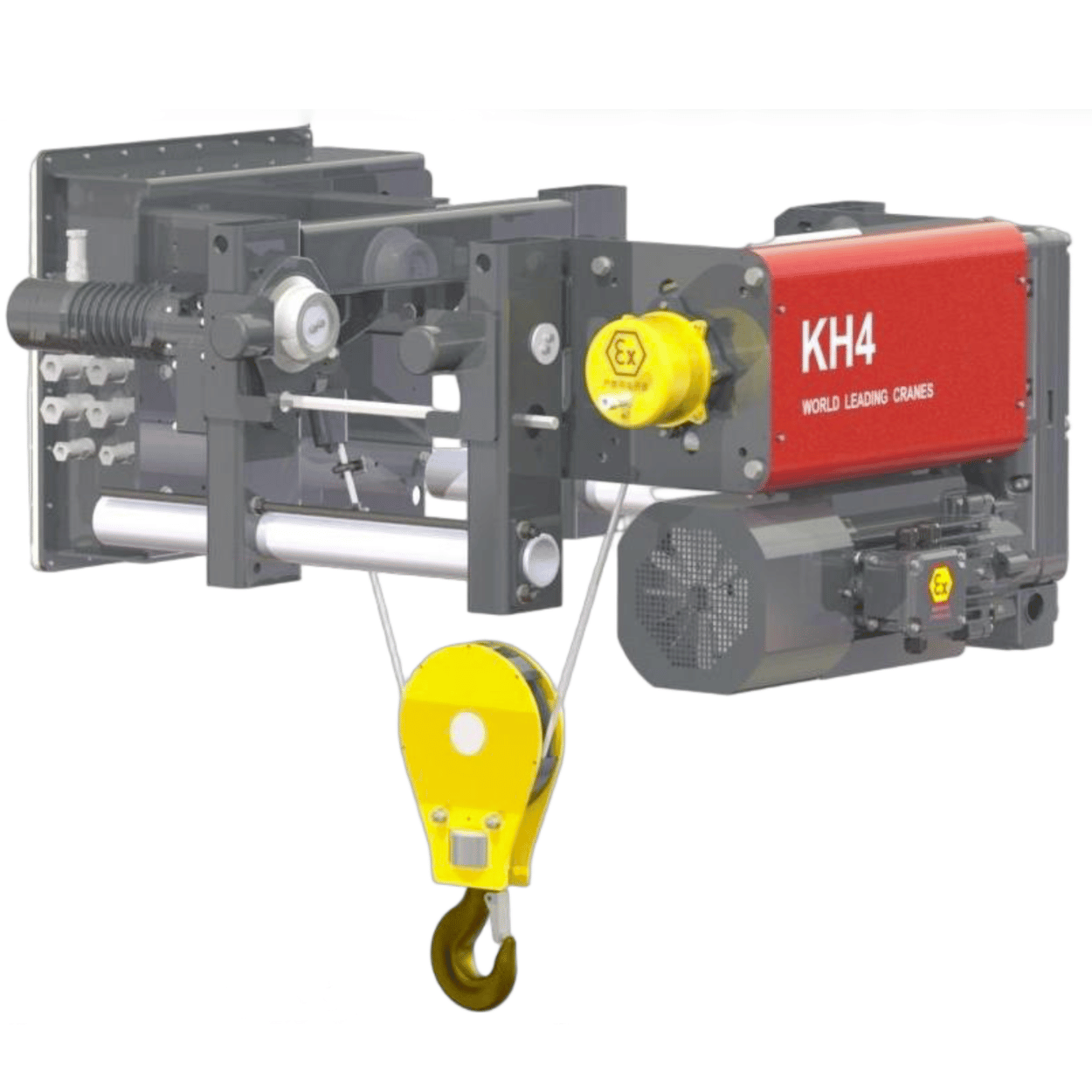

Pa lăng thu móc cao phòng nổ WorldHoists KEH4102 là dòng Low Headroom Ex Hoist thuộc series KH4 của WorldHoists, sử dụng sơ đồ đi cáp 1:2. Đây là model pa lăng cáp điện phòng nổ được thiết kế cho các hệ cầu trục, monorail hoặc dầm chạy cần tận dụng tốt chiều cao nâng, đồng thời đáp ứng yêu cầu vận hành trong môi trường có nguy cơ cháy nổ.

Khác với nhóm KEK series tải nhỏ hơn, KEH4102 nằm trong nhóm KH4, phù hợp cho tải trọng 4.000–5.000 kg, chiều cao nâng lớn hơn, cụ thể 24 m và 32 m. Cấu hình này thích hợp với các nhà xưởng, kho công nghiệp hoặc khu vực sản xuất cần nâng hạ ở độ cao lớn nhưng vẫn cần kiểm soát chặt chẽ yếu tố an toàn phòng nổ.

1. Tổng quan sản phẩm WorldHoists KEH4102

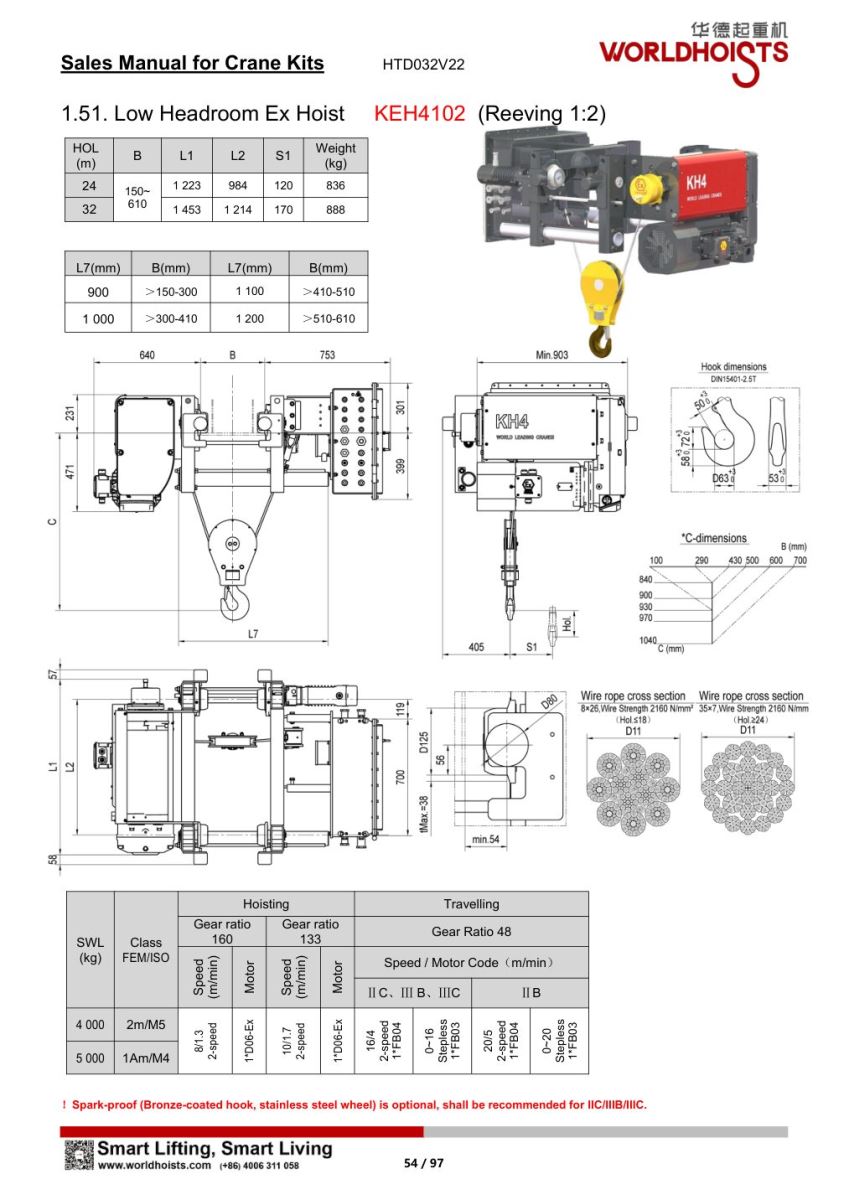

Thông số kỹ thuật và kích thước tổng quan của pa lăng WorldHoists KEH4102 thu móc cao phòng nổ như sau:

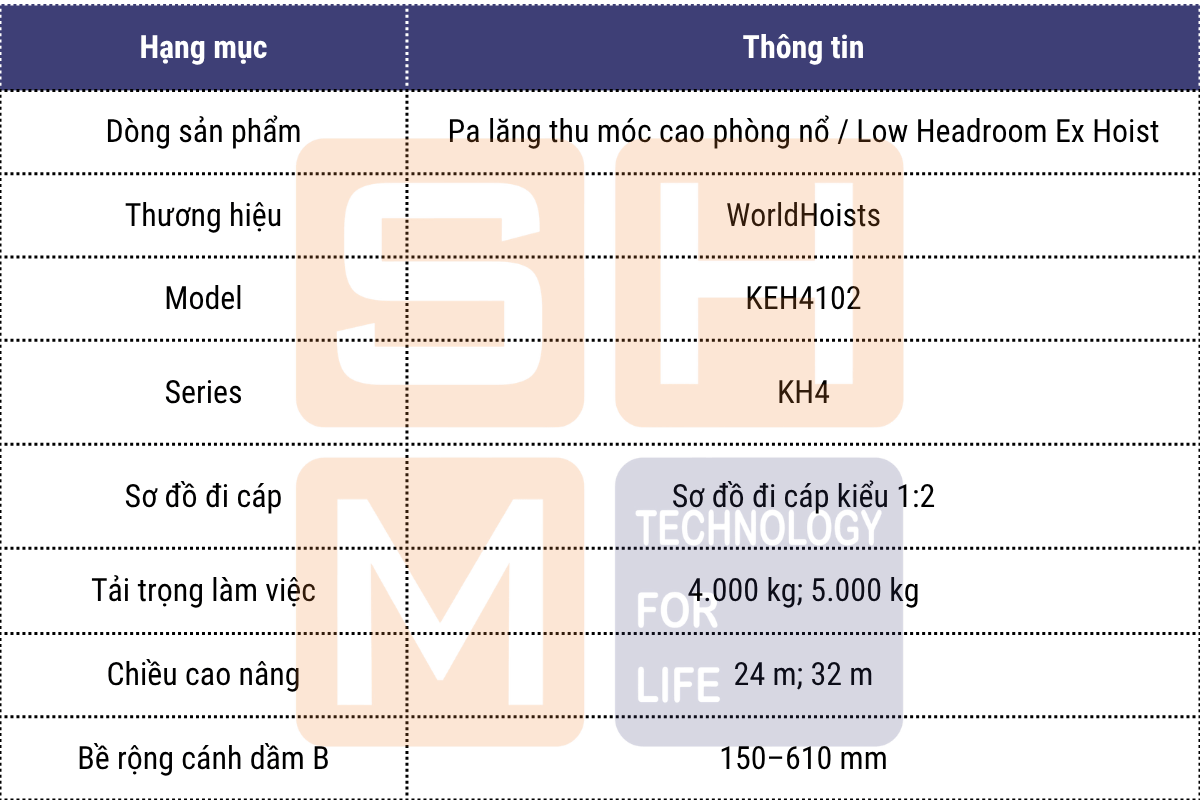

Thông số kỹ thuật chính - pa lăng thu móc cao phòng nổ WorldHoists KEH4102 (bảng số 1)

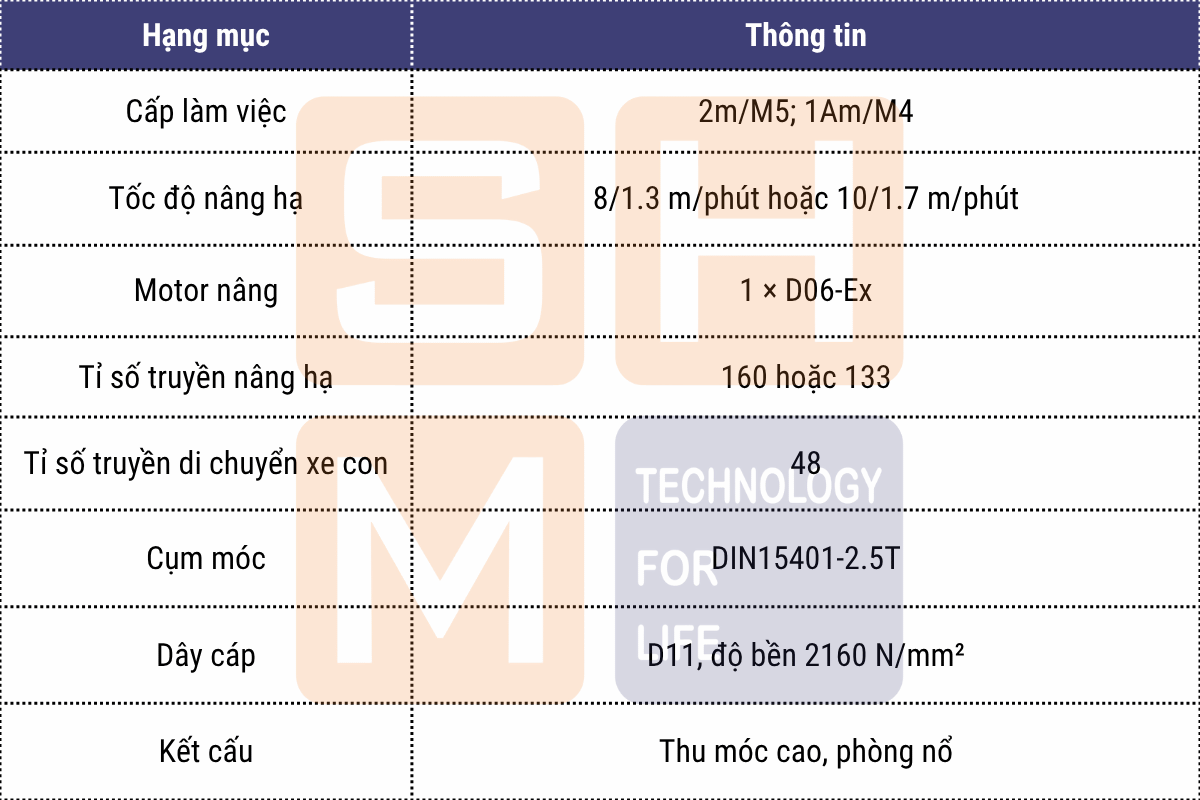

Thông số kỹ thuật chính - pa lăng thu móc cao phòng nổ WorldHoists KEH4102 (bảng số 2)

2. Đặc điểm nổi bật của pa lăng thu móc cao phòng nổ KEH4102

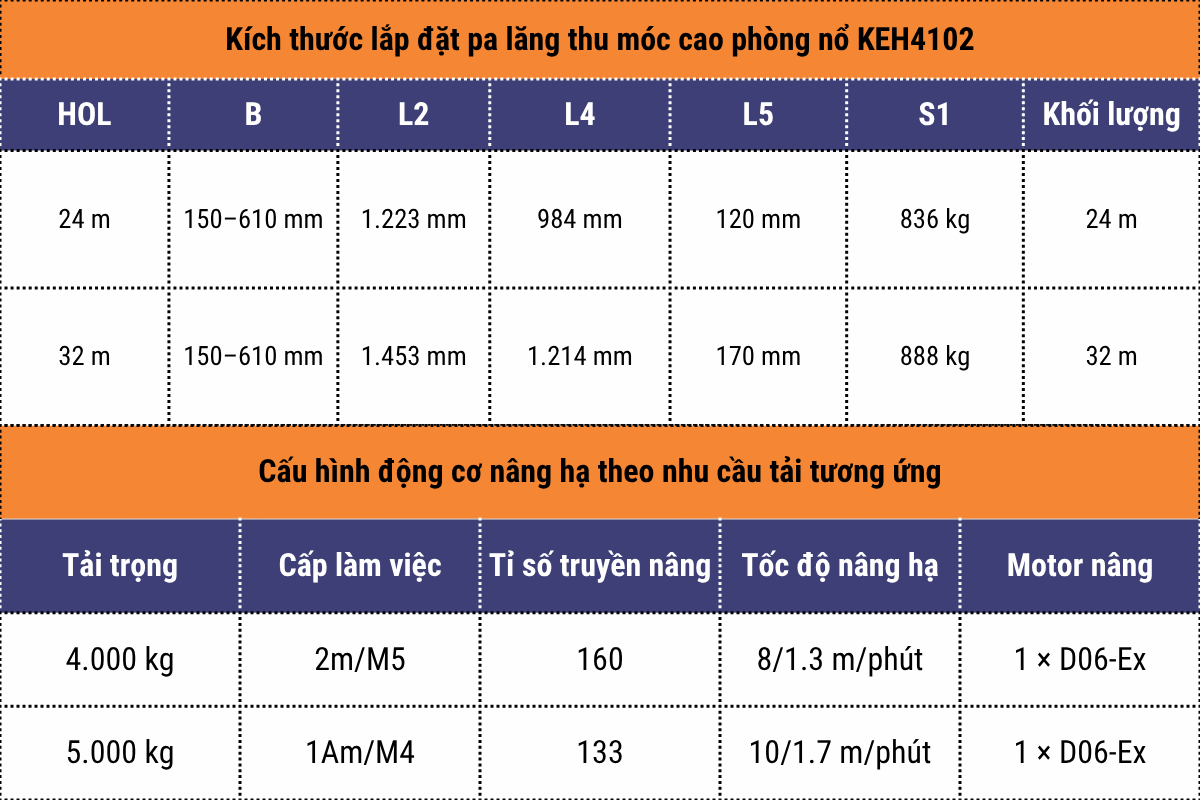

3. Thông số kích thước chính pa lăng và cấu hình động cơ nâng hạ

Một số các kích thước chính của hệ pa lăng thu móc cao phòng nổ KEH4102, bao gồm:

Khi chiều cao nâng tăng từ 24 m lên 32 m, chiều dài L1, L2, khoảng S1 và khối lượng tổng thể đều tăng. Đây là nhóm thông số cần đối chiếu kỹ khi bố trí pa lăng trên dầm hiện hữu, đặc biệt với các hệ cầu trục có giới hạn về không gian đầu dầm, khoảng hở bên hoặc vị trí đặt tủ điện, motor di chuyển.

KEH4102 sử dụng motor nâng D06-Ex, trong đó ký hiệu Ex thể hiện cấu hình motor phòng nổ. Tốc độ nâng dạng 2 cấp tốc độ giúp thiết bị vừa có tốc độ chính để nâng hạ thông thường, vừa có tốc độ chậm để căn chỉnh tải khi đặt hàng, lắp đặt máy móc hoặc thao tác trong khu vực cần độ chính xác cao.

Với tải 4.000 kg, catalogue áp dụng tỉ số truyền 160 và tốc độ 8/1.3 m/phút. Với tải 5.000 kg, tỉ số truyền chuyển sang 133, tốc độ nâng là 10/1.7 m/phút.

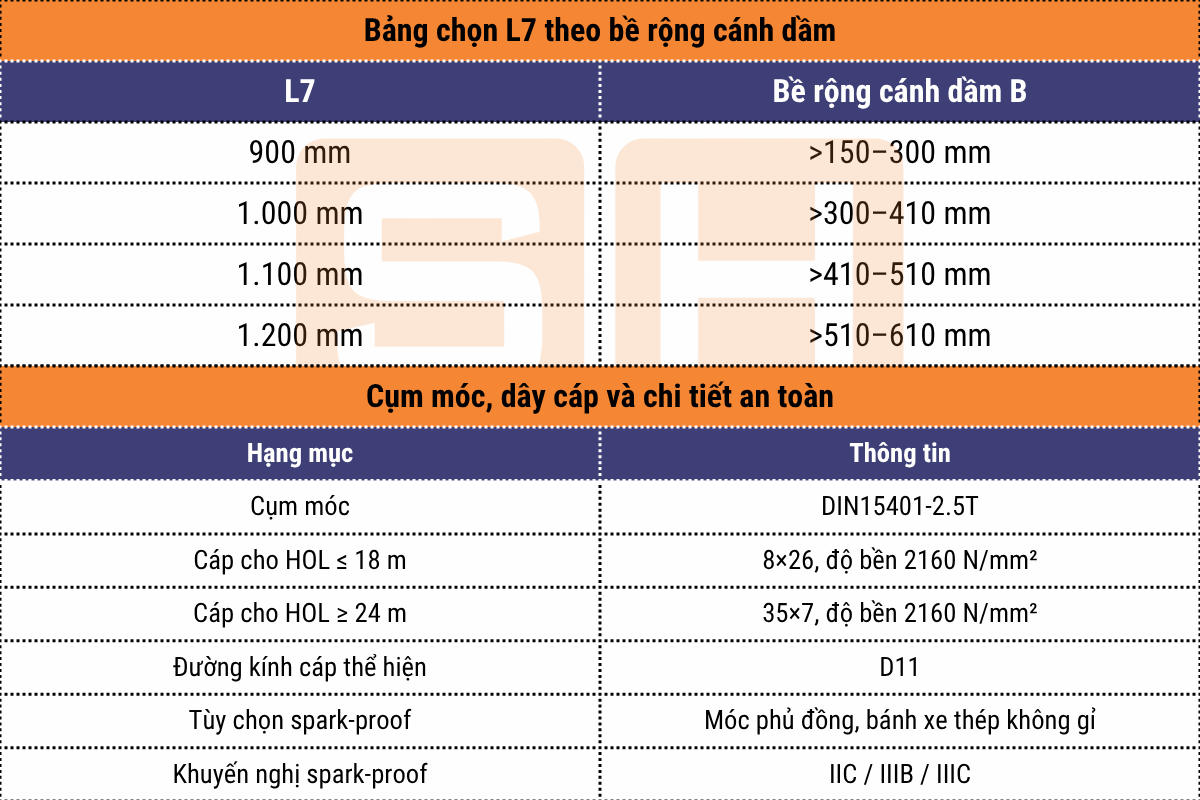

4. Kích thước quy đổi bề rộng cánh dầm B và cụm móc, dây cáp pa lăng phòng nổ KEH4102

Dải bề rộng cánh dầm 150–610 mm cho phép KEH4102 tương thích với nhiều loại dầm chạy khác nhau. Khi chọn thiết bị, cần kiểm tra đúng thông số B để xác định L7 phù hợp, tránh sai lệch khi lắp xe con lên dầm.

Chú ý: Vì KEH4102 trong catalogue có chiều cao nâng 24 m và 32 m, nhóm cáp cần lưu ý là 35×7, độ bền 2160 N/mm² cho trường hợp HOL ≥ 24 m. Đây là điểm khác biệt quan trọng khi so sánh với các model có chiều cao nâng thấp hơn.

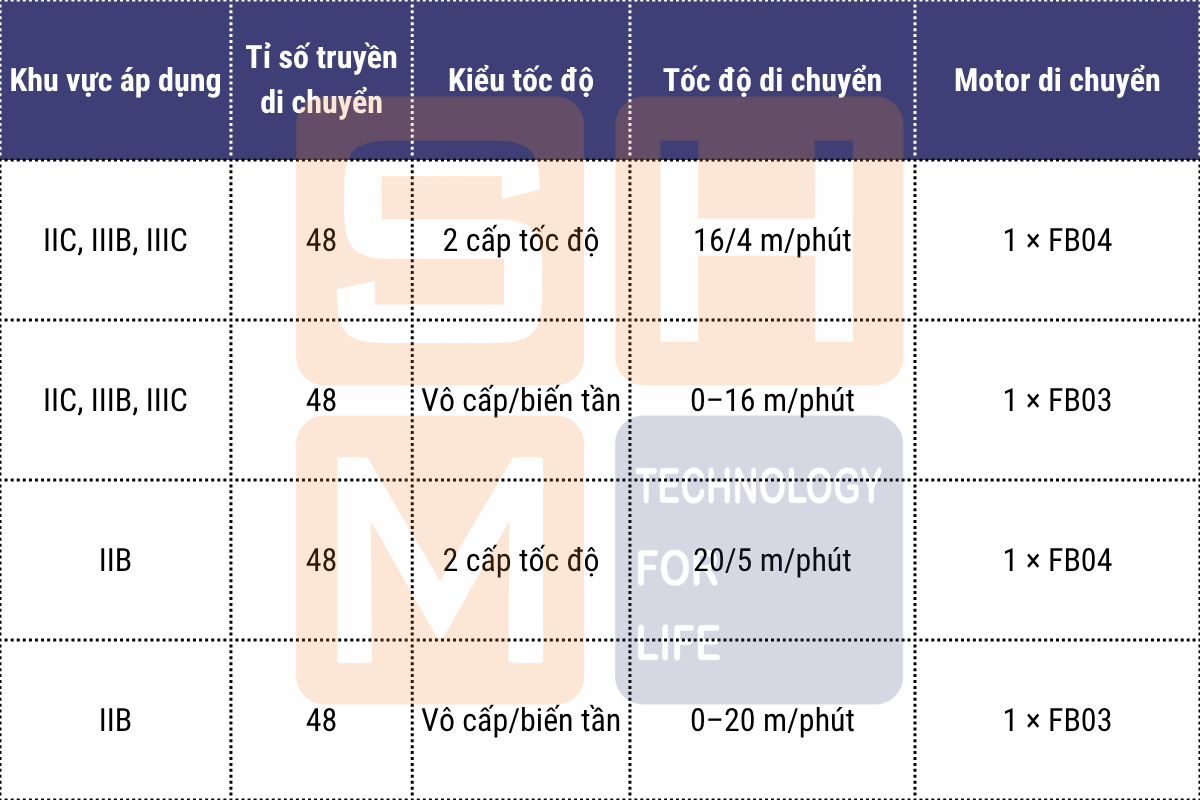

5. Cấu hình di chuyển xe con

Ở phần di chuyển xe con, KEH4102 dùng tỉ số truyền 48. Catalogue phân tách tốc độ theo khu vực phòng nổ áp dụng. Với nhóm IIC, IIIB, IIIC, tốc độ di chuyển được giới hạn ở 16/4 m/phút hoặc 0–16 m/phút. Với nhóm IIB, tốc độ có thể đạt 20/5 m/phút hoặc 0–20 m/phút.

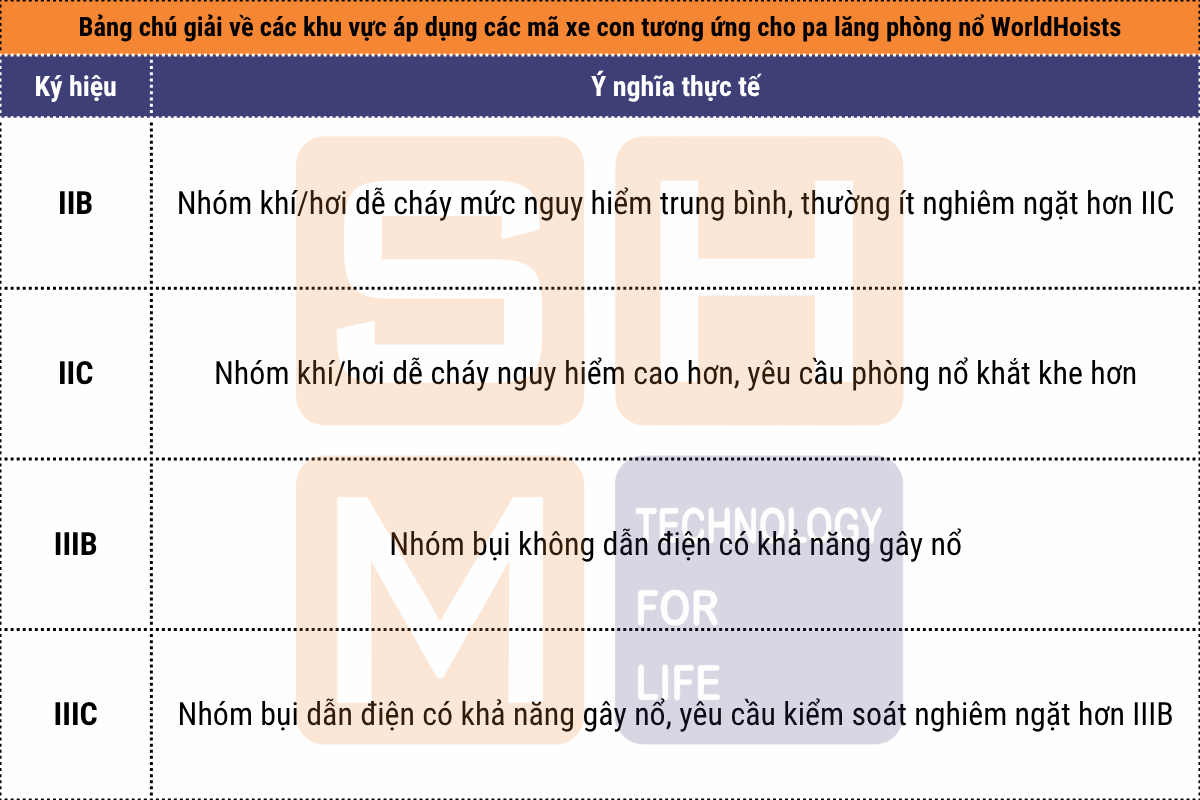

Để giúp khách hàng dễ hiểu hơn về các tiêu chí đánh giá môi trường vận hành pa lăng phù hợp, từ đó làm căn cứ lựa chọn các mã xe con phù hợp theo môi trường vận hành. SHM sẽ cung cấp một bảng giải thích chi tiết về các cấp ký hiệu trong bảng cấu hình xe con pa lăng KEH4102 như sau:

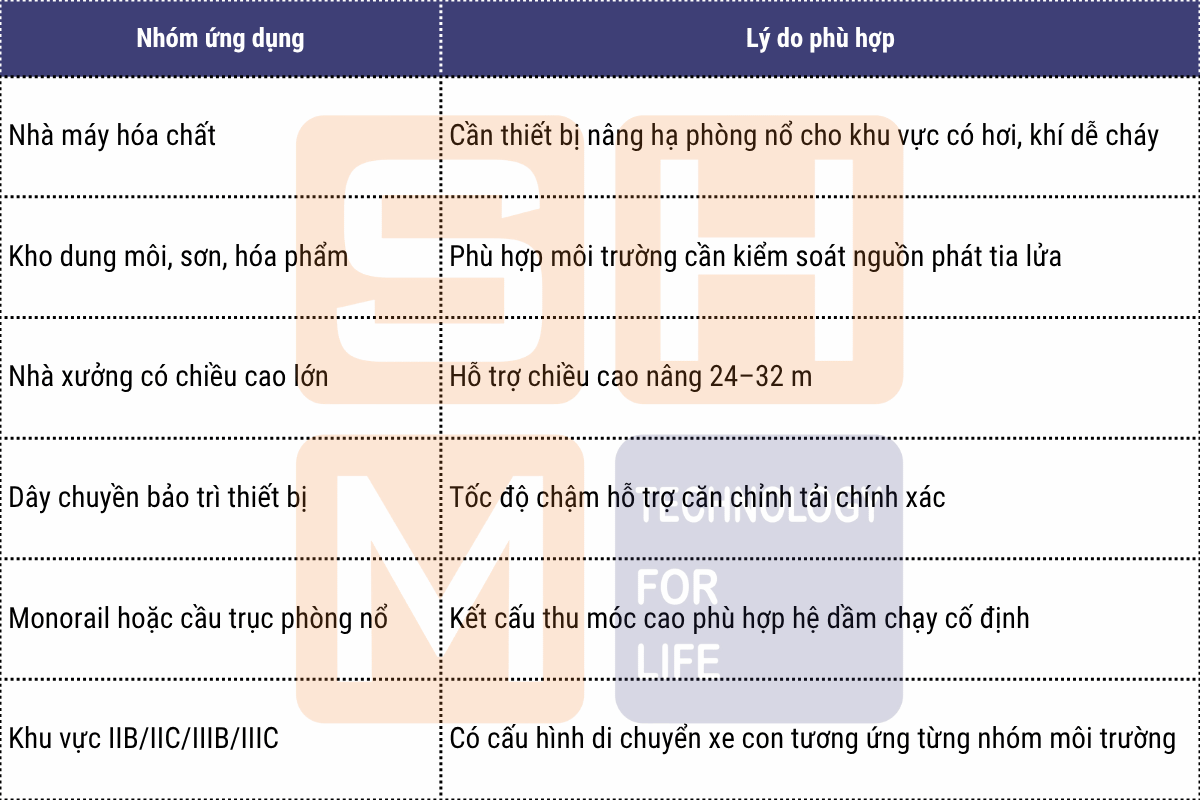

6. Ứng dụng phù hợp của WorldHoists KEH4102
