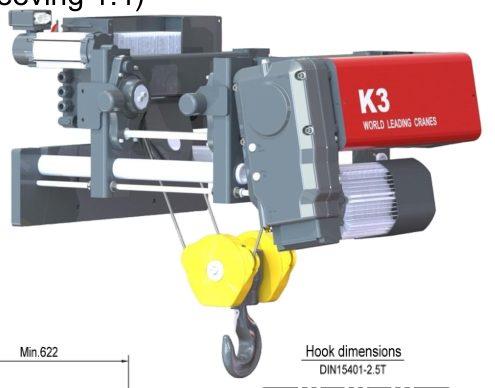

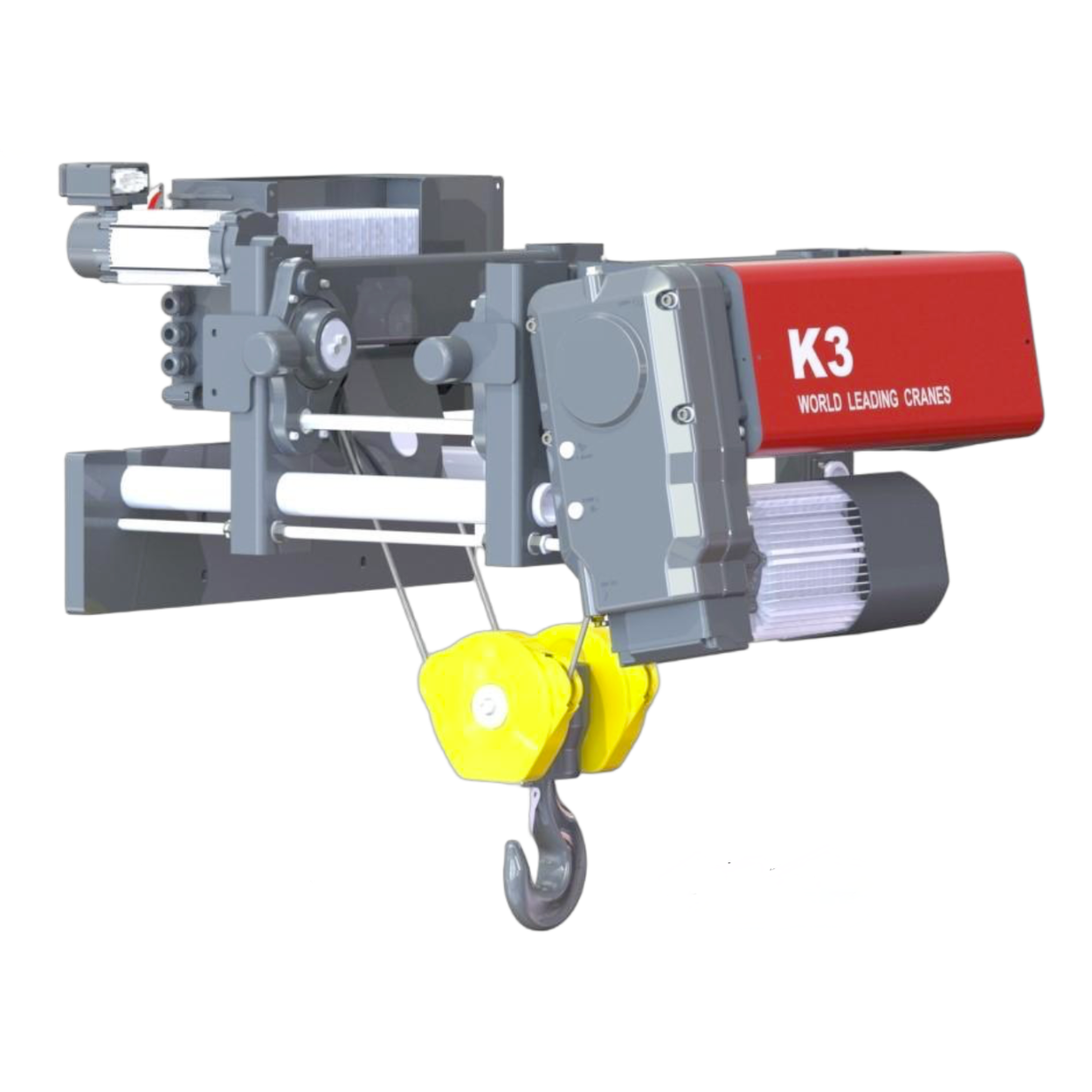

WorldHoists KNK3104 là dòng pa lăng dầm đơn thu móc cao hay còn gọi là Low Headroom Hoist, được thiết kế cho các hệ cầu trục dầm đơn và monorail có chiều cao nâng bị giới hạn so với cấu hình pa lăng dầm đơn tiêu chuẩn. Đây là lựa chọn phù hợp cho nhà xưởng có trần thấp, công trình cải tạo, hoặc các hệ cầu trục cần tối ưu khoảng cách từ dầm đến móc nâng để tăng chiều cao nâng hữu dụng. Theo catalogue WorldHoists, KNK3104 thuộc dòng K3, sử dụng cấu hình đi cáp kiểu qua 4 tang cuốn/puly (cấu hình đi cáp kiểu 1:4), có hai mức tải chính 4.000 kg và 5.000 kg, chiều cao nâng tiêu chuẩn theo catalogue gồm 6 m, 9 m, 12 m và 15 m. Với thiết kế low headroom, model này giúp khách hàng tận dụng tốt hơn không gian nâng trong nhà xưởng mà không cần thay đổi lớn về kết cấu mái, vai cột hoặc cao độ dầm cầu trục.

Nếu bạn đang có nhu cầu cần từ vấn về dòng thiết bị này, xin vui lòng liên hệ trực tiếp tới SHM thông qua hotline: 0325 878 868 hoặc 0789 376 856 để trao đổi trực tiếp với chúng tôi. Trân trọng cảm ơn!

1. Thông số kỹ thuật chính của WorldHoists KNK3104

Hạng mục Thông tin
Dòng sản phẩm Pa lăng dầm đơn dưới tiêu chuẩn

(Low Headroom Hoist)

Model KNK3104
Series K3
Cấu hình đi cáp Qua 4 tang cuốn hoặc puly

(Reeving 1:4)

Tải trọng nâng 4.000 kg, 5.000 kg
Cấp tốc độ hành trình

(Duty Class)

3m/M6 cho tải 4.000 kg;

2m/M5 cho tải 5.000 kg

Chiều cao nâng HOL 6 m, 9 m,

12 m, 15 m

Bề rộng cánh dầm B 100–610 mm
Tốc độ nâng 2 cấp 4/0.7 m/phút,

5/0.8 m/phút,

8/1.3 m/phút

Tốc độ nâng biến tần 0–4 m/phút,

0–5 m/phút,

0–8 m/phút

Motor nâng D03, F13, D04, F14 tùy cấu hình
Tốc độ di chuyển 0–20 m/phút hoặc 0–32 m/phút
Motor di chuyển F02 hoặc F02B
Tỉ số truyền lực nâng 109, 90 hoặc 59
Tỉ số truyền di chuyển 42
Dây cáp 8×26, khả năng chịu lực (wire strength) lên tới 2160 N/mm²
Kích thước móc

(Hook Dimension)

DIN 15401-2.5T
Ghi chú kỹ thuật C-dimension cần tăng thêm 100 mm vì an toàn; trọng lượng tính với B ≥ 300

2. KNK3104 phù hợp với trường hợp nào?

KNK3104 phù hợp khi khách hàng cần một bộ pa lăng dầm đơn có tải trọng 4–5 tấn, nhưng chiều cao nâng hoặc không gian lắp đặt bị hạn chế so với pa lăng dầm đơn tiêu chuẩn.

Các trường hợp nên cân nhắc KNK3104 gồm:

Nhu cầu thực tế Lý do chọn KNK3104
Nhà xưởng có trần thấp Thiết kế low headroom giúp tối ưu khoảng cách từ dầm đến móc nâng
Cải tạo cầu trục cũ Có thể tăng chiều cao nâng hữu dụng mà không cần cải tạo lớn kết cấu nhà xưởng
Cầu trục dầm đơn tải 4–5 tấn Phù hợp nhóm tải trung bình trong sản xuất, cơ khí, kho vận
Monorail trong nhà xưởng Có thể tích hợp trên tuyến dầm đơn nếu bề rộng cánh dầm phù hợp
Cần vận hành êm hơn Có tùy chọn nâng biến tần 0–4, 0–5 hoặc 0–8 m/phút
Không muốn chuyển sang cầu trục dầm đôi Giữ giải pháp dầm đơn gọn hơn, kinh tế hơn trong nhiều trường hợp

3. Ưu điểm của pa lăng dầm đơn dưới tiêu chuẩn KNK3104

3.1. Tối ưu chiều cao nâng so với pa lăng dầm đơn tiêu chuẩn

Khác với pa lăng dầm đơn tiêu chuẩn, dòng low headroom được bố trí kết cấu theo hướng giảm chiều cao lắp đặt của cụm pa lăng. Nhờ đó, móc nâng có thể tiếp cận gần dầm hơn, giúp tăng chiều cao nâng hữu dụng trong cùng một không gian nhà xưởng.

Đây là yếu tố quan trọng với các công trình đã có sẵn kết cấu mái, vai cột hoặc ray chạy, nơi việc thay đổi cao độ kết cấu thường tốn nhiều chi phí.

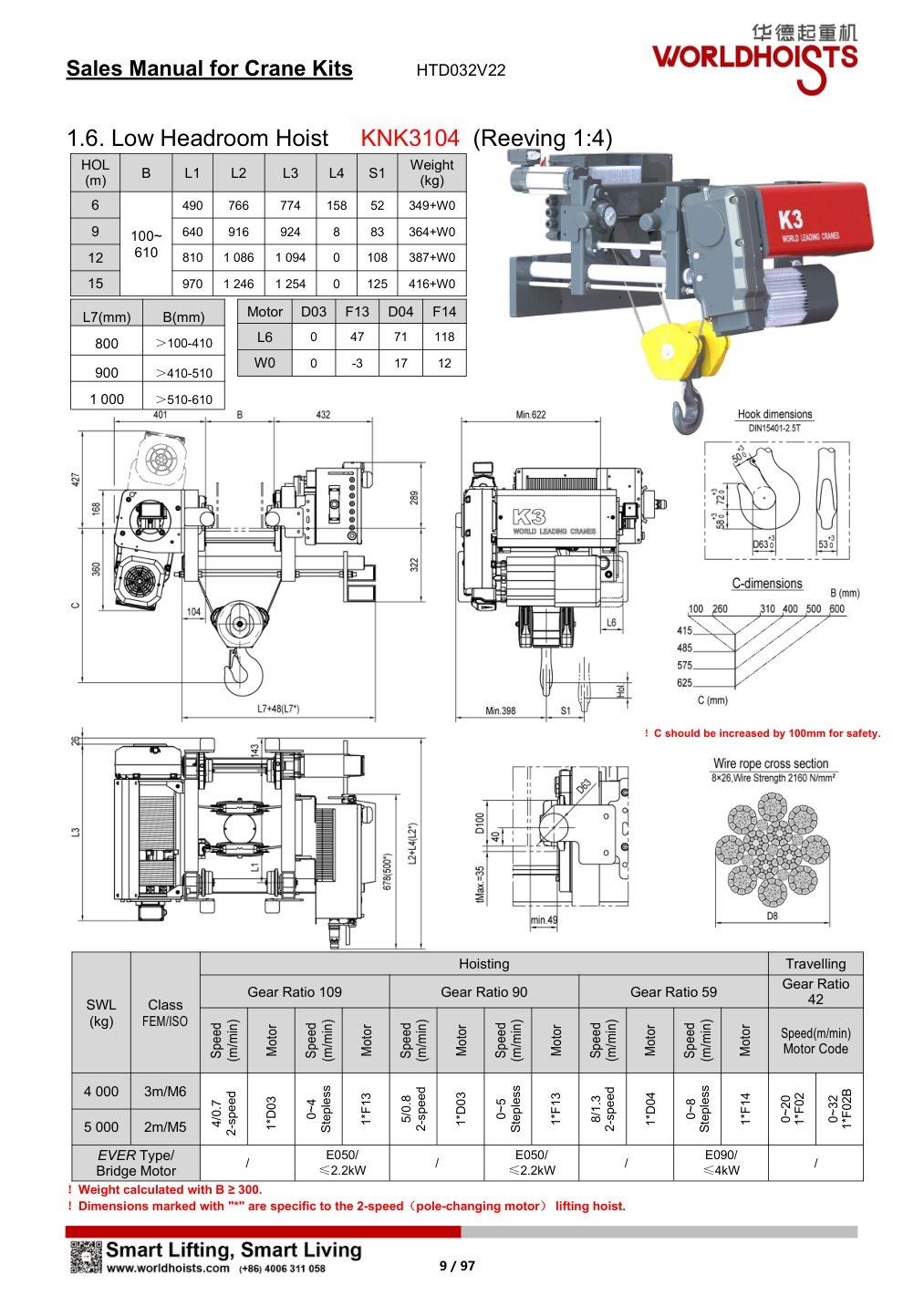

Thông số kỹ thuật chi tiết của pa lăng

Thông số kỹ thuật chi tiết của pa lăng

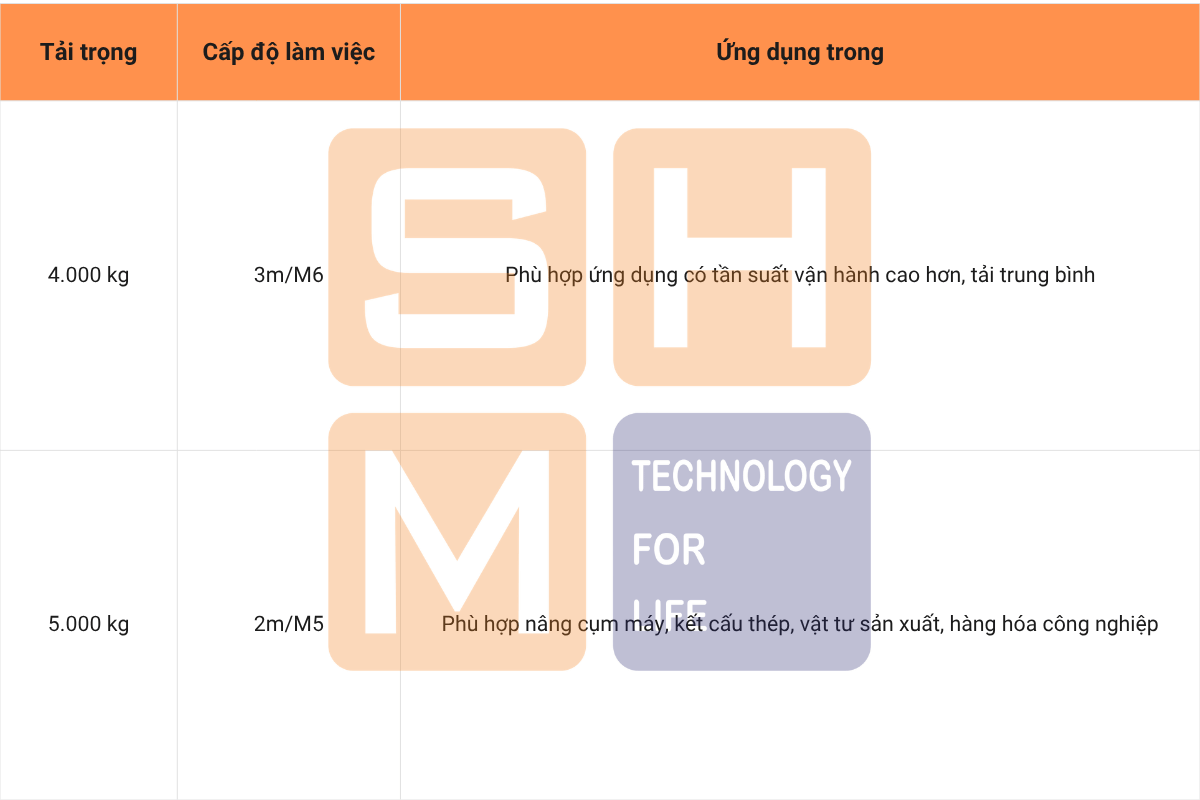

3.2. Phù hợp tải trọng 4–5 tấn

KNK3104 đáp ứng hai mức tải phổ biến:

Khi chọn model, cần xét đồng thời tải trọng, tần suất nâng, chu kỳ làm việc, chiều cao nâng, môi trường vận hành và yêu cầu tốc độ, không nên chọn chỉ dựa trên tải danh nghĩa.

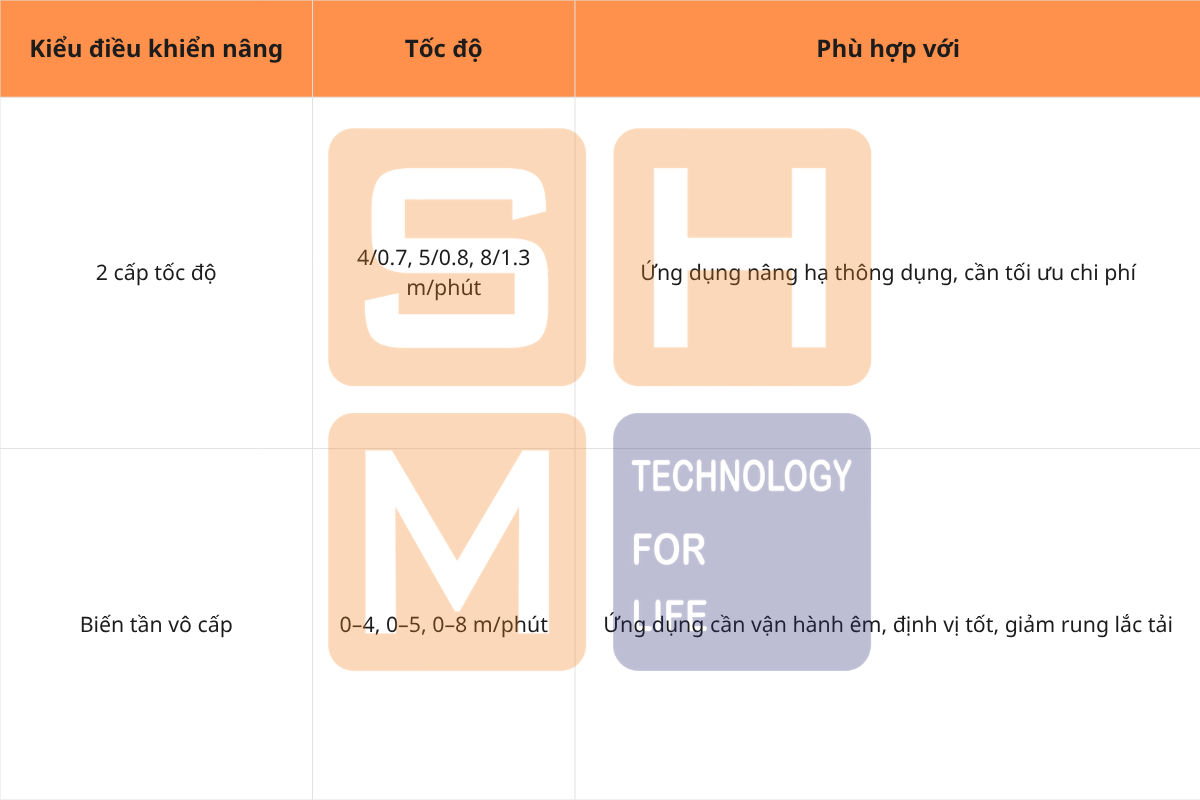

3.3. Có lựa chọn 2 cấp tốc độ hoặc biến tần

KNK3104 có thể cấu hình theo hai hướng:

Với các nhà xưởng có yêu cầu nâng hạ chính xác hoặc thường xuyên thao tác với chi tiết máy, khuôn, cụm thiết bị, SHM nên tư vấn phương án biến tần để tăng độ ổn định khi vận hành.

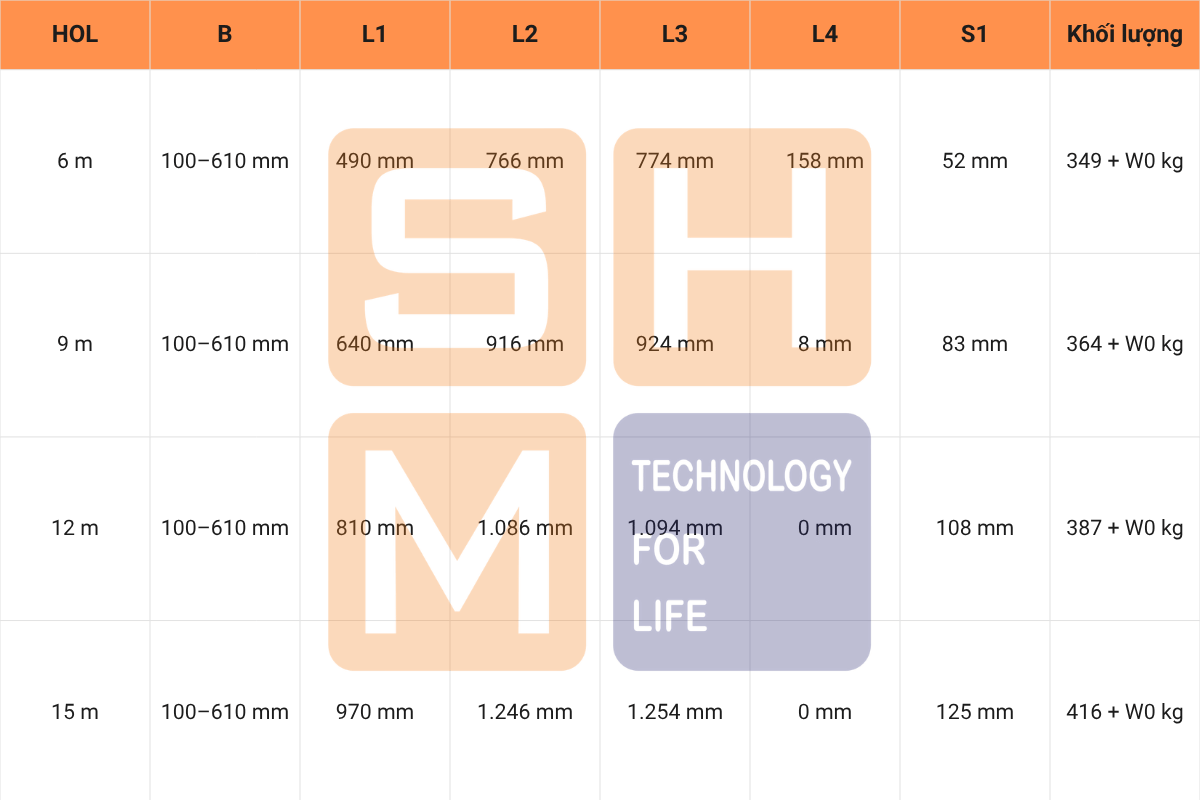

4. Bảng kích thước lắp đặt KNK3104

L7 theo bề rộng cánh dầm

L7 Dải B tương ứng
800 mm >100–410 mm
900 mm >410–510 mm
1.000 mm >510–610 mm

Thông số phụ thuộc theo motor

Motor L6 W0
D03 0 0
F13 47 -3
D04 71 17
F14 118 12

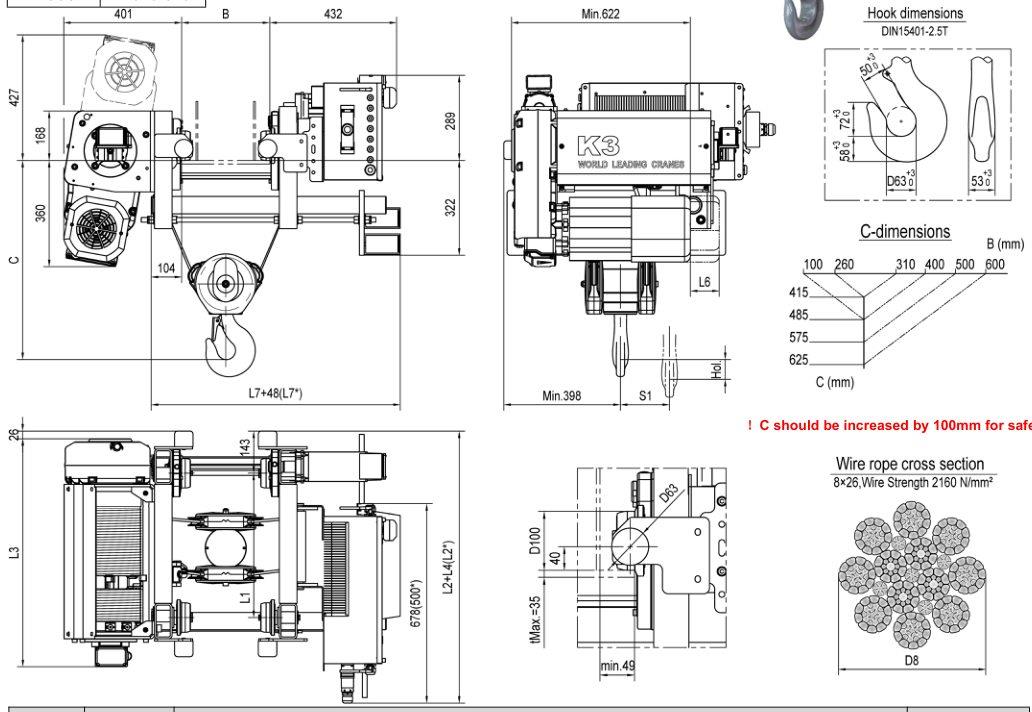

Trong đó, HOL là chiều cao nâng, B là bề rộng cánh dầm, L1–L4 và S1 là các kích thước lắp đặt cần đọc cùng bản vẽ kỹ thuật, còn khối lượng là trọng lượng bản thân pa lăng. Với công thức Weight + W0, cần cộng thêm hoặc trừ đi giá trị W0 tùy loại motor được chọn.

Ví dụ: nếu chọn HOL 12 m với motor D04, khối lượng thực tế là 387 + 17 = 404 kg.

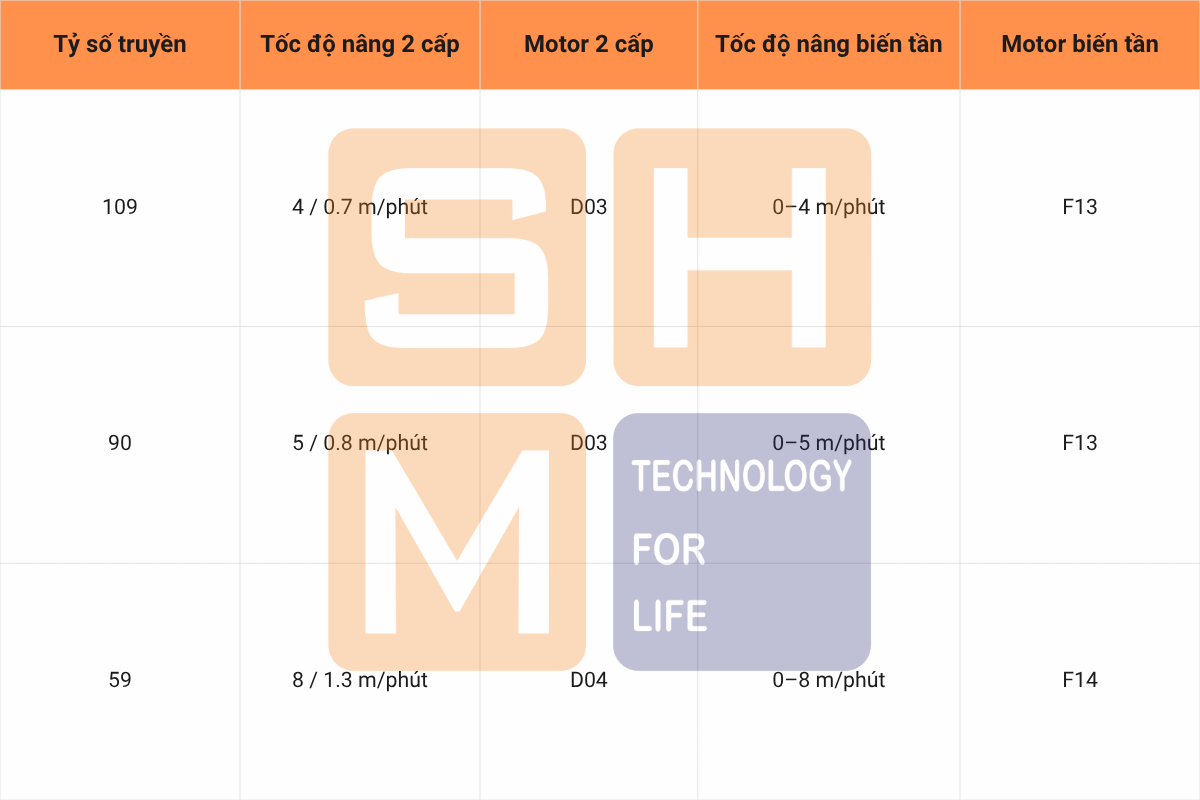

5. Cấu hình tốc độ nâng của KNK3104

Tùy đặc điểm vận hành, SHM có thể tư vấn:

  • Tốc độ thấp hơn cho khu vực cần kiểm soát tải chính xác.
  • Tốc độ cao hơn cho khu vực nâng hạ lặp lại, cần tăng năng suất.
  • Biến tần cho dây chuyền cần vận hành êm, giảm giật tải và giảm rung lắc.

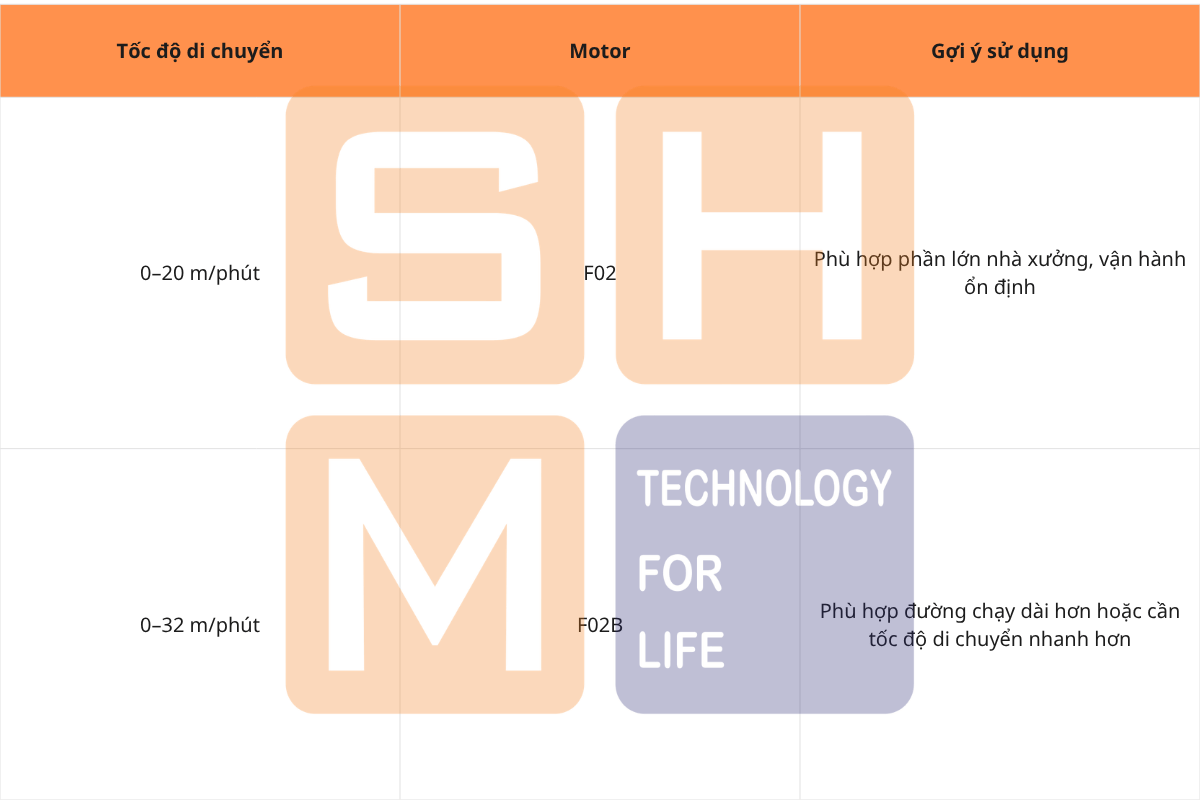

6. Cấu hình di chuyển ngang

Không nên mặc định chọn tốc độ di chuyển cao nhất. Với khu vực hẹp, có nhiều người vận hành hoặc yêu cầu định vị tải chính xác, tốc độ di chuyển thấp hơn có thể phù hợp và an toàn hơn.

7. Dây cáp, móc và lưu ý kỹ thuật

KNK3104 sử dụng dây cáp 8×26, cường độ chịu lực của dây cáp 2160 N/mm². Phần móc được thể hiện theo kích thước DIN 15401-2.5T.

8. Ứng dụng phù hợp tại Việt Nam

WorldHoists KNK3104 phù hợp với các nhà xưởng cần pa lăng dầm đơn tải 4–5 tấn, nhưng chiều cao nâng thực tế bị hạn chế so với cấu hình pa lăng tiêu chuẩn.

Nhóm ứng dụng Lý do phù hợp
Xưởng cơ khí chế tạo Nâng chi tiết gia công, đồ gá, cụm hàn, cụm máy
Nhà máy sản xuất Phù hợp khu vực lắp ráp, bảo trì, nâng hạ vật tư trung bình
Kho công nghiệp Dùng cho pallet nặng, kiện hàng, vật tư thép, cụm thiết bị
Nhà xưởng trần thấp Thiết kế low headroom giúp tăng chiều cao nâng hữu dụng
Cải tạo cầu trục cũ Phù hợp khi cần thay pa lăng nhưng không muốn cải tạo lớn kết cấu
Monorail kỹ thuật Phù hợp tuyến nâng hạ cố định trong sản xuất hoặc bảo trì

Với các môi trường đặc biệt như phòng nổ, ngoài trời, nhiệt độ cao, độ ẩm lớn, bụi nặng, hóa chất hoặc cleanroom, cần xác nhận thêm dòng sản phẩm chuyên dụng hoặc tùy chọn kỹ thuật riêng, không nên mặc định dùng cấu hình KNK3104 tiêu chuẩn.
