Tiêu chuẩn quốc tế cho pa lăng: CE, ISO 9001, CO CQ

Khi chọn pa lăng cho cầu trục, cổng trục hoặc dây chuyền nâng hạ, nhiều anh, chị thường hỏi thiết bị có CE, ISO 9001, CO CQ hay không. Câu hỏi này đúng, nhưng chưa đủ. Bài viết này giúp bạn hiểu rõ tiêu chuẩn quốc tế cho pa lăng: CE, ISO 9001, CO CQ khác nhau thế nào, cần kiểm tra hồ sơ gì và vì sao thiết bị vẫn phải phù hợp QCVN, TCVN, tải trọng, tần suất và môi trường vận hành thực tế.

1. Vì sao không nên chỉ hỏi pa lăng có CE, ISO, CO CQ hay không?

Pa lăng là thiết bị trực tiếp nâng, giữ và di chuyển tải. Nếu chọn sai thiết bị, thiếu hồ sơ hoặc lắp đặt không đúng, rủi ro không chỉ nằm ở chi phí sửa chữa mà còn nằm ở an toàn vận hành, tiến độ nghiệm thu và tính ổn định của cả hệ cầu trục, cổng trục.

Vì vậy, khi đọc tiêu chuẩn quốc tế cho pa lăng: CE, ISO 9001, CO CQ, bạn nên xem đây là một bộ bằng chứng kỹ thuật, không phải một câu trả lời duy nhất. Mỗi loại chứng nhận hoặc chứng từ trả lời một câu hỏi khác nhau:

• CE: Thiết bị có được đánh giá theo yêu cầu phù hợp, an toàn, sức khỏe và môi trường tại thị trường áp dụng hay không.
• ISO 9001: Nhà sản xuất hoặc đơn vị liên quan có hệ thống quản lý chất lượng được kiểm soát hay không.
• CO: Thiết bị có xuất xứ từ đâu, có phù hợp hồ sơ nhập khẩu, đấu thầu và nghiệm thu hay không.
• CQ: Thiết bị có đáp ứng chất lượng theo tiêu chuẩn, thông số và cam kết của nhà sản xuất hay không.
• QCVN, TCVN và kiểm định: Thiết bị có đáp ứng yêu cầu pháp lý, thử tải và an toàn khi đưa vào vận hành tại Việt Nam hay không.

Nói đơn giản, CE, ISO 9001, CO và CQ không thay thế nhau. Một bộ hồ sơ đáng tin cậy cần được kiểm tra đồng thời với model, số serial, catalogue, tải trọng, chế độ làm việc, điều kiện lắp đặt và hồ sơ kiểm định.

2. CE, ISO 9001, CO, CQ là gì khi áp dụng cho pa lăng?

2.1. CE marking cho pa lăng và thiết bị nâng hạ

CE marking là dấu phù hợp Châu Âu, thường xuất hiện trên nhiều nhóm sản phẩm được lưu hành trong Khu vực Kinh tế Châu Âu. Với thiết bị nâng hạ, dấu CE thường được người mua quan tâm vì nó liên quan đến các yêu cầu về an toàn cơ khí, an toàn điện, điều khiển, tài liệu kỹ thuật và đánh giá rủi ro.

Tính đến thời điểm viết bài này, máy móc đưa vào thị trường EU vẫn đang trong giai đoạn chuyển tiếp từ Machinery Directive 2006/42/EC sang Machinery Regulation (EU) 2023/1230, áp dụng từ ngày 20/01/2027. Điều này cho thấy tiêu chuẩn không phải là một nhãn dán cố định, mà là cả một hệ thống yêu cầu kỹ thuật cần được hiểu đúng theo thời điểm, thị trường và nhóm sản phẩm.

Khi áp dụng cho pa lăng, tiêu chuẩn CE thường cần được đọc cùng các nội dung sau:

• An toàn cơ khí: Kiểm tra móc cẩu, tang cuốn cáp, cáp thép hoặc xích tải, puly, phanh, khung treo và cơ cấu giới hạn hành trình.
• An toàn điện: Kiểm tra tủ điện, dây dẫn, điện áp điều khiển, bảo vệ quá dòng, chống điện giật và khả năng dừng khẩn cấp.
• Điều khiển và bảo vệ tải: Kiểm tra giới hạn tải, công tắc hành trình, phanh giữ tải, điều khiển tay bấm hoặc điều khiển từ xa.
• Tài liệu kỹ thuật: Kiểm tra hướng dẫn vận hành, hướng dẫn bảo trì, sơ đồ điện, catalogue và declaration of conformity nếu có.

Các tiêu chuẩn CE trong công nghiệp áp dụng cho thiết bị nâng hạ như pa lăng, cầu trục, cổng trục cần được hiểu theo đúng phạm vi. Có CE là một lợi thế lớn, nhưng không đồng nghĩa thiết bị có thể bỏ qua kiểm định, thử tải hoặc đánh giá điều kiện lắp đặt tại Việt Nam.

2.2. Tiêu chuẩn ISO 9001 trong sản xuất pa lăng

ISO 9001 là tiêu chuẩn ISO về hệ thống quản lý chất lượng. Điểm quan trọng là ISO 9001 không phải giấy thử tải của từng chiếc pa lăng, cũng không phải chứng chỉ nói rằng mọi thiết bị đều phù hợp với mọi nhà xưởng.

Với người mua thiết bị nâng hạ, ISO 9001 có ý nghĩa ở chỗ nhà sản xuất hoặc đơn vị liên quan có quy trình kiểm soát chất lượng rõ hơn, từ thiết kế, mua linh kiện, gia công, lắp ráp, kiểm tra, đóng gói, bảo hành đến truy xuất nguồn gốc. Với một sản phẩm có nhiều cụm quan trọng như motor, hộp giảm tốc, phanh, cáp, móc, xe con và hệ điện, khả năng truy xuất này rất đáng giá.

Khi kiểm tra chứng chỉ ISO 9001, anh, chị nên chú ý:

• Tên đơn vị: Chứng chỉ phải đúng tên nhà sản xuất hoặc đơn vị được chứng nhận.
• Phạm vi chứng nhận: Phạm vi nên liên quan đến sản xuất, lắp ráp, thiết kế hoặc cung cấp thiết bị nâng hạ, pa lăng, cầu trục, cổng trục.
• Thời hạn hiệu lực: Chứng chỉ cần còn hiệu lực tại thời điểm mua hàng hoặc nghiệm thu.
• Tổ chức chứng nhận: Nên kiểm tra đơn vị cấp chứng nhận và mã chứng chỉ nếu hồ sơ dự án yêu cầu.

2.3. CO là gì?

CO là chứng nhận xuất xứ hàng hóa, thường được dùng trong hồ sơ nhập khẩu, đấu thầu, nghiệm thu và truy xuất nguồn gốc. Với pa lăng nhập khẩu, CO giúp anh, chị biết thiết bị được khai báo xuất xứ từ quốc gia hoặc khu vực nào.

CO không nói đầy đủ về chất lượng vận hành của thiết bị. Nó trả lời câu hỏi "hàng đến từ đâu", không trả lời hoàn toàn câu hỏi "hàng có phù hợp tải trọng, cấp tốc độ làm việc (duty class) và môi trường làm việc của bạn hay không".

Khi kiểm tra CO, cần đối chiếu:

• Tên hàng: Tên thiết bị trên CO phải phù hợp hợp đồng, invoice và packing list.
• Model: Model trên CO nên khớp catalogue, tem nhãn và hồ sơ kỹ thuật.
• Số lượng: Số lượng thiết bị cần khớp lô hàng thực tế.
• Nước xuất xứ: Xuất xứ cần đúng với yêu cầu đấu thầu, nhập khẩu hoặc nghiệm thu.
• Dấu và chữ ký: Hồ sơ cần có thông tin xác nhận phù hợp theo quy định áp dụng.

2.4. CQ là gì?

CQ là chứng nhận chất lượng, thường do nhà sản xuất hoặc đơn vị kiểm tra cấp để xác nhận sản phẩm đáp ứng tiêu chuẩn, thông số hoặc cam kết chất lượng đã công bố. Với pa lăng, CQ nên được đối chiếu với catalogue, serial, tải trọng, chiều cao nâng, tốc độ nâng, điện áp, tiêu chuẩn sản xuất và điều kiện vận hành.

Một bản CQ đáng tin cậy không nên đứng một mình. Anh, chị nên yêu cầu thêm catalogue, hướng dẫn vận hành, hướng dẫn bảo trì, test report hoặc biên bản kiểm tra xuất xưởng nếu dự án cần hồ sơ sâu hơn.

Tiêu chuẩn CO CQ cho thiết bị nâng hạ chỉ có giá trị thực tế khi thông tin trên chứng từ khớp với thiết bị thật. Nếu CO/CQ ghi một model, tem nhãn ghi model khác, hoặc catalogue không khớp thông số trên báo giá, cần yêu cầu nhà cung cấp giải trình trước khi nghiệm thu.

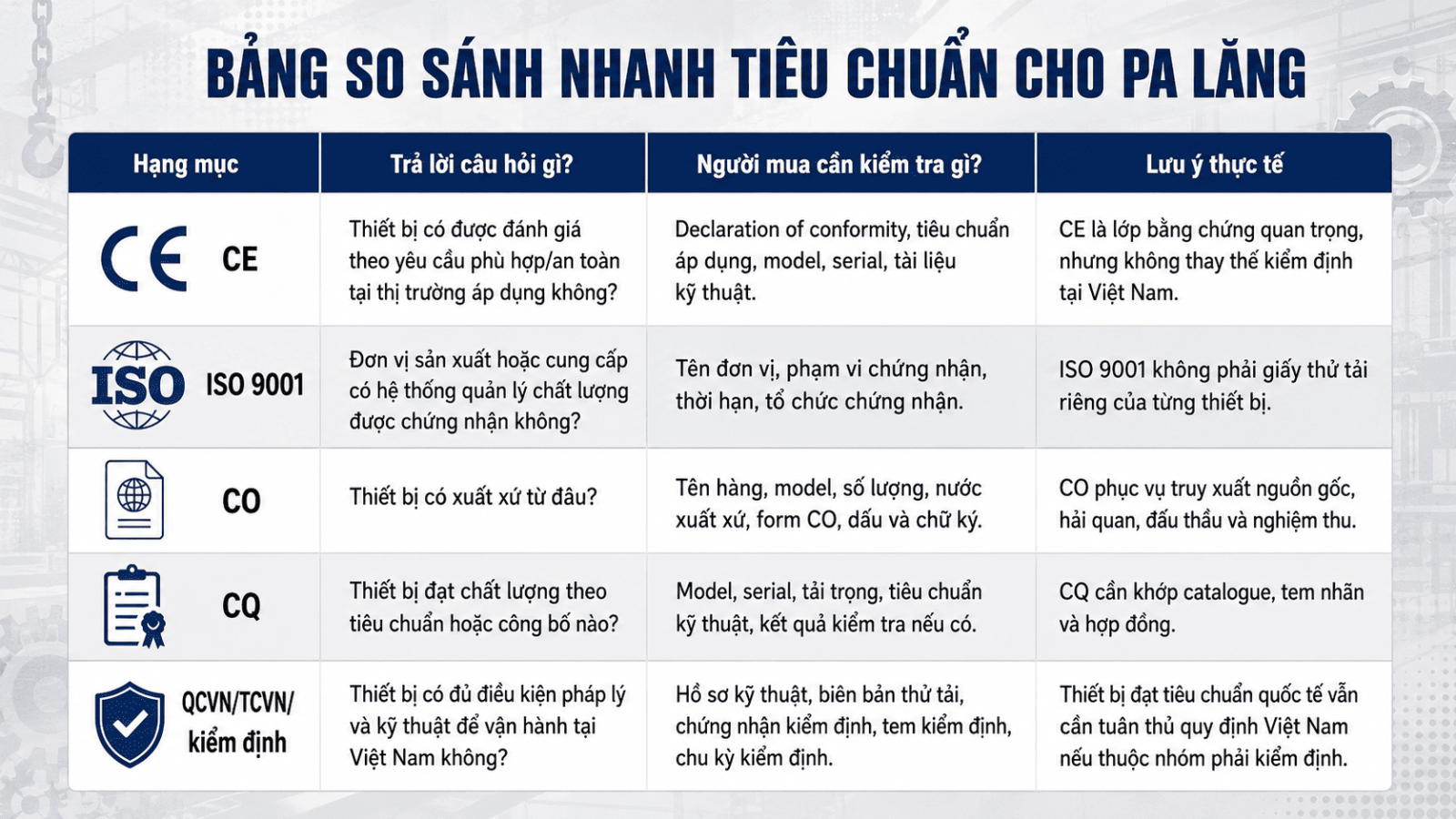

3. Bảng so sánh nhanh CE, ISO 9001, CO, CQ, QCVN và TCVN

Đây là điểm nhiều người mua dễ nhầm. Tiêu chuẩn quốc tế cho pa lăng: CE, ISO 9001, CO CQ giúp bạn đánh giá nguồn gốc, hệ thống sản xuất và chất lượng hồ sơ. Còn việc thiết bị có được vận hành an toàn trong nhà xưởng hay không phụ thuộc thêm vào kiểm định, lắp đặt, thử tải, bảo trì và cách sử dụng hằng ngày.

Ảnh minh hoạ

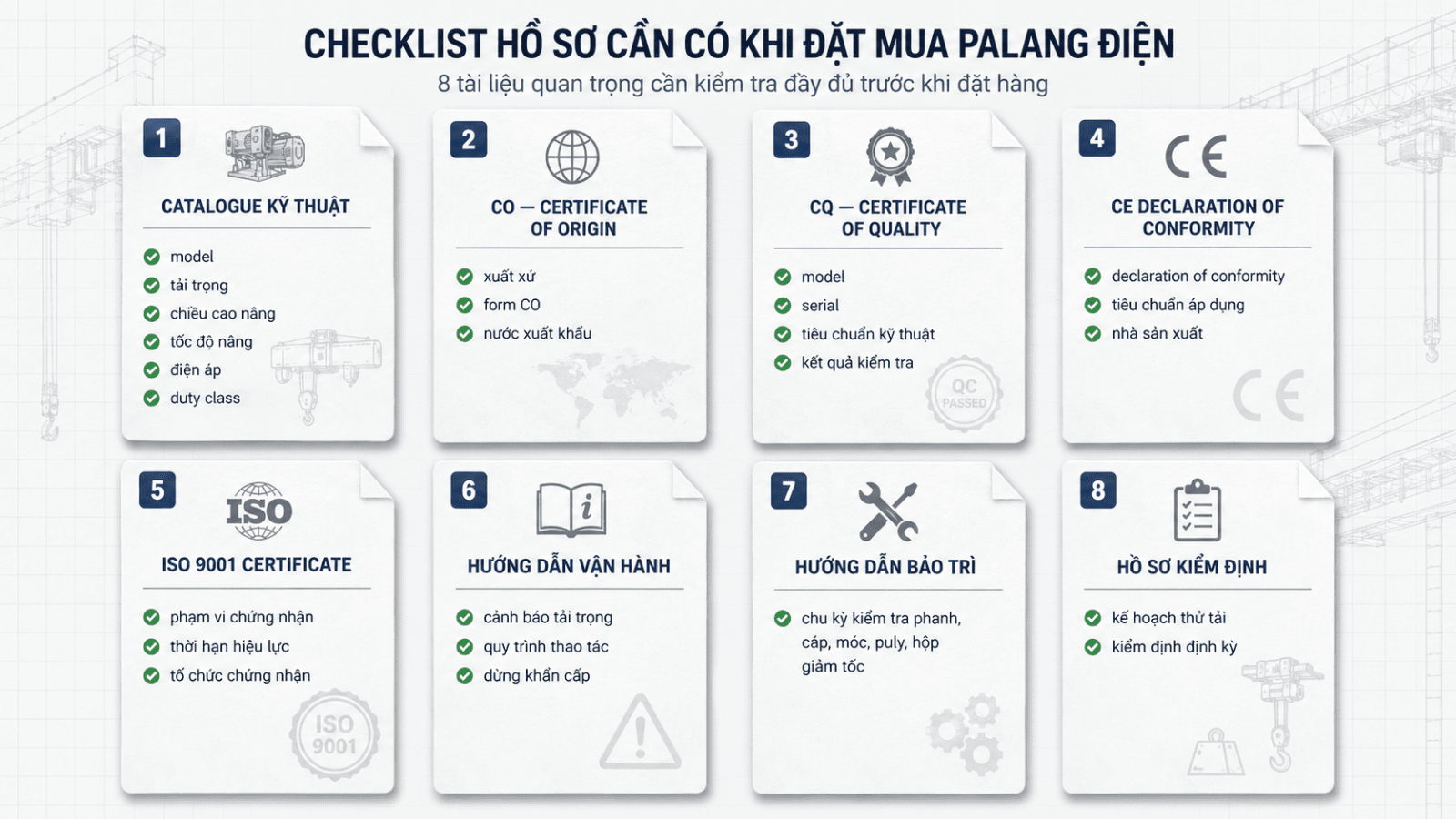

4. Bộ hồ sơ pa lăng đáng tin cậy nên có gì?

4.1. Hồ sơ cần kiểm tra trước khi đặt hàng

Trước khi đặt mua pa lăng, đặc biệt là pa lăng dùng cho cầu trục, cổng trục hoặc dây chuyền sản xuất, anh, chị nên yêu cầu nhà cung cấp chuẩn bị các nhóm hồ sơ sau:

• Catalogue kỹ thuật: Có model, tải trọng, chiều cao nâng, tốc độ nâng, tốc độ di chuyển, điện áp, cấp tốc độ làm việc (duty class), sơ đồ lắp đặt và kích thước chính.
• CO: Có thông tin xuất xứ khớp với hợp đồng, invoice, packing list và yêu cầu dự án.
• CQ: Có thông tin chất lượng, tiêu chuẩn sản xuất, model và serial khớp thiết bị.
• Chứng chỉ CE hoặc declaration of conformity: Có tên nhà sản xuất, nhóm sản phẩm và tiêu chuẩn áp dụng.
• Chứng chỉ ISO 9001: Còn hiệu lực và có phạm vi liên quan đến thiết bị nâng hạ hoặc hệ thống sản xuất phù hợp.
• Hướng dẫn vận hành: Có cảnh báo tải trọng, quy trình thao tác, yêu cầu kiểm tra trước ca và cách dừng khẩn cấp.
• Hướng dẫn bảo trì: Có chu kỳ kiểm tra phanh, cáp/xích, móc, puly, hộp giảm tốc, dầu mỡ bôi trơn và thiết bị điện.
• Hồ sơ kiểm định: Có kế hoạch thử tải, kiểm định trước khi đưa vào vận hành và kiểm định định kỳ nếu thuộc nhóm bắt buộc.

Nếu bạn đang cần đọc sâu hơn về hồ sơ kiểm định cầu trục, có thể xem thêm bài hồ sơ kiểm định cầu trục để hiểu các nhóm giấy tờ thường được yêu cầu khi nghiệm thu hệ nâng hạ.

Ảnh minh hoạ

4.2. Dấu hiệu cần kiểm tra kỹ hơn

Không phải hồ sơ nào có đủ chữ CE, ISO, CO, CQ cũng nên được chấp nhận ngay. Dưới góc nhìn kỹ thuật, SHM thường khuyến nghị anh, chị kiểm tra kỹ hơn khi gặp các dấu hiệu sau:

• Model không khớp: Model trên CO/CQ khác model trên catalogue, báo giá hoặc tem nhãn thiết bị.
• Serial không rõ: Thiết bị không có số serial, hoặc serial trên hồ sơ không khớp thân máy.
• Bản scan quá mờ: Chứng từ không đọc rõ tên hàng, tải trọng, ngày cấp, đơn vị cấp hoặc dấu xác nhận.
• Thiếu catalogue gốc: Nhà cung cấp chỉ gửi hình ảnh sản phẩm mà không có thông số kỹ thuật đầy đủ.
• Không rõ tiêu chuẩn áp dụng: CQ chỉ ghi chung chung "đạt chất lượng" nhưng không thể hiện tiêu chuẩn hoặc thông số kiểm tra.
• Không có hướng dẫn bảo trì: Đây là điểm đáng lưu ý vì pa lăng cần kiểm tra phanh, cáp, xích, móc và thiết bị điện theo chu kỳ.
• Không có phương án kiểm định: Thiết bị được bán riêng nhưng chưa tính đến lắp đặt, thử tải và kiểm định sau lắp.

5. Tiêu chuẩn quốc tế không thay thế việc chọn đúng tải trọng và tần suất

5.1. Chọn tải trọng pa lăng theo tải thực tế

Một sai lầm phổ biến là chỉ nhìn tải trọng danh nghĩa. Ví dụ, thấy nhu cầu nâng 5 tấn thì chọn đúng pa lăng 5 tấn, nhưng lại không xét đến tải thường xuyên, tải lớn nhất, số lần nâng mỗi ngày, chiều cao nâng, tốc độ nâng, loại hàng hóa và độ lệch tâm tải.

Theo yêu cầu dự phòng kỹ thuật trong bài viết này, khi tải trọng cần nâng thường xuyên hoặc lớn nhất là 5 tấn, anh, chị nên xem xét pa lăng có khả năng chịu tải tối thiểu từ 10 tấn để tăng biên dự phòng. Tuy nhiên, đây không phải phép chọn tự động cho mọi nhà xưởng. Kỹ sư vẫn cần kiểm tra lại hệ dầm, xe con, đường ray, phanh, cáp/xích, móc cẩu, cấp làm việc và quy định kiểm định.

Nếu đang chọn pa lăng theo cấu hình cầu trục dầm đơn, anh, chị có thể tham khảo thêm bài chọn pa lăng cho cầu trục dầm đơn. Với hệ dầm đôi, nên đối chiếu thêm bài chọn pa lăng cho cầu trục dầm đôi.

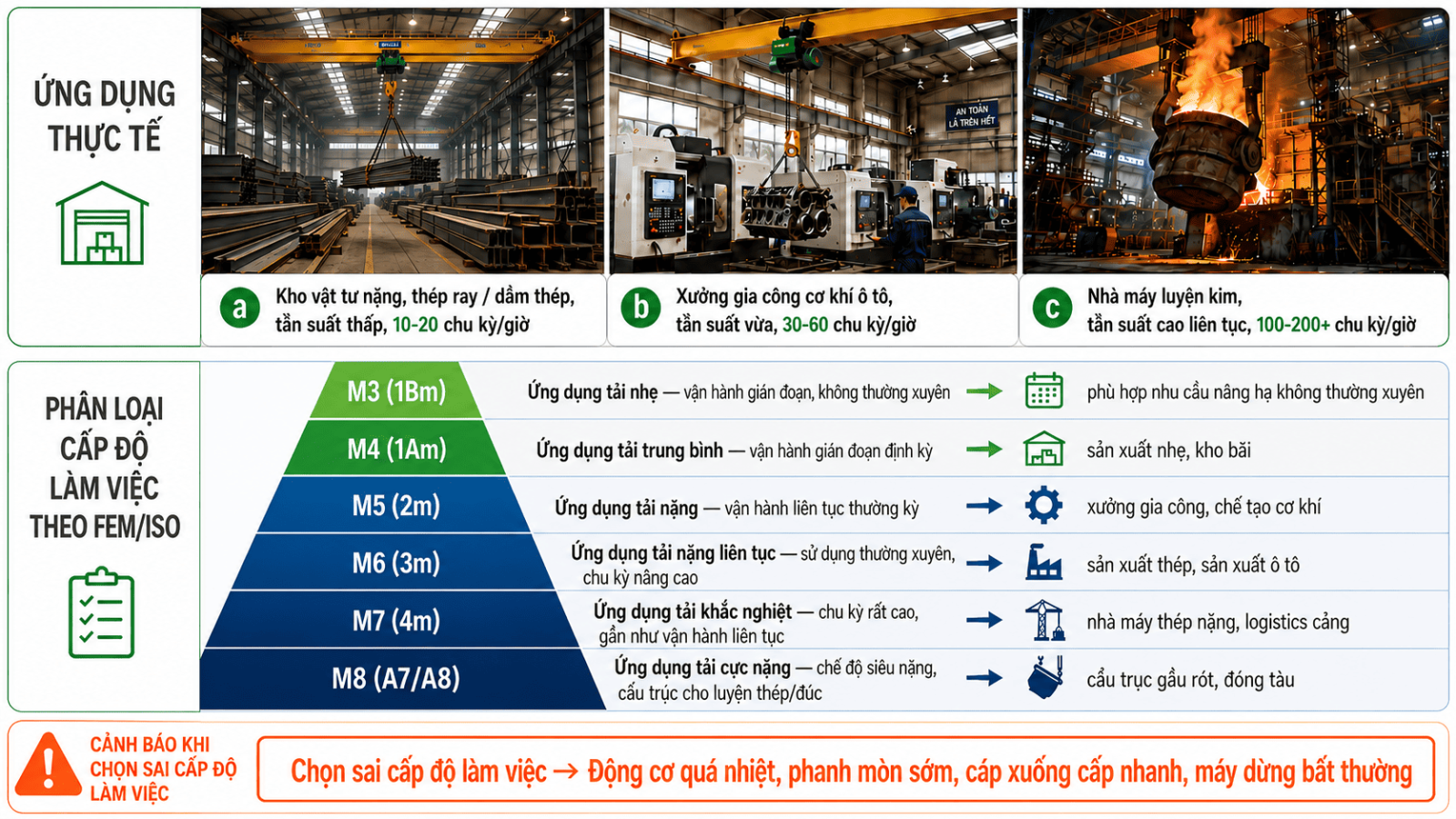

5.2. Chọn theo tần suất vận hành FEM và ISO

Cùng là pa lăng 10 tấn, nhưng thiết bị nâng vài lần mỗi ngày khác hoàn toàn thiết bị làm việc liên tục trong xưởng thép, kho logistics hoặc dây chuyền sản xuất nhiều ca. Vì vậy, ngoài tải trọng, anh, chị cần xét đến cấp làm việc, còn gọi là cấp tốc độ làm việc (duty class) hoặc duty cycle.

Các hệ phân cấp như FEM và ISO giúp kỹ sư đánh giá pa lăng theo phổ tải, số chu kỳ, thời gian hoạt động và cường độ làm việc. Chọn sai cấp làm việc có thể làm motor nóng nhanh, phanh mòn sớm, cáp hoặc xích xuống cấp nhanh và thiết bị dừng bất thường.

Nếu muốn đi sâu vào phần này, anh, chị có thể đọc thêm bài cách chọn pa lăng theo tần suất vận hành để hiểu cách SHM phân tích FEM, ISO và ứng dụng thực tế.

5.3. Chọn theo chiều cao nâng và không gian nhà xưởng

Một thiết bị có chứng nhận tốt vẫn có thể không phù hợp nếu chiều cao nâng không đủ. Với nhà xưởng trần thấp, vị trí dầm hạn chế hoặc cần tận dụng chiều cao nâng thực tế, pa lăng thu móc cao là lựa chọn nên được tính đến từ đầu.

Những trường hợp cần chú ý gồm:

• Nhà xưởng thấp: Cần giảm chiều cao chiếm chỗ của cụm pa lăng và xe con.
• Hàng hóa cao: Cần tối ưu hành trình nâng để tránh thiếu khoảng hở khi vận chuyển.
• Cầu trục dầm đơn: Cần chọn pa lăng phù hợp với tiết diện dầm, khoảng cách móc và giới hạn hành trình.
• Dây chuyền lắp ráp: Cần chuyển động êm, ít rung lắc, dễ định vị tải.

Anh, chị có thể tham khảo thêm bài cách chọn pa lăng theo chiều cao nâng hạ trước khi chốt model.

6. Tiêu chuẩn quốc tế không thay thế yêu cầu QCVN, TCVN và kiểm định tại Việt Nam

Nhiều anh, chị hỏi: "Pa lăng có CE, ISO 9001, CO CQ rồi thì có cần kiểm định tại Việt Nam không?". Câu trả lời là có, nếu thiết bị thuộc nhóm phải kiểm định theo quy định hiện hành.

Tiêu chuẩn quốc tế cho pa lăng: CE, ISO 9001, CO CQ giúp chứng minh nguồn gốc, quy trình và chất lượng hồ sơ. Trong khi đó, kiểm định tại Việt Nam đánh giá tình trạng kỹ thuật sau lắp đặt, thử tải, khả năng vận hành an toàn và điều kiện đưa vào sử dụng.

Với pa lăng điện, cần lưu ý QCVN 13:2013/BLĐTBXH về an toàn lao động đối với pa lăng điện. Với hệ cầu trục, cổng trục hoặc thiết bị nâng kiểu cầu, cần đối chiếu thêm QCVN 7:2012/BLĐTBXH, TCVN 4244:2005 và hồ sơ kỹ thuật liên quan.

Các nội dung thường được kiểm tra gồm:

• Hồ sơ kỹ thuật: Bản vẽ, thuyết minh, catalogue, sơ đồ điện, hướng dẫn vận hành.
• Cơ cấu nâng: Móc, cáp, xích, tang cuốn, puly, phanh, hộp giảm tốc và giới hạn tải.
• Hệ điện điều khiển: Tủ điện, tay bấm, điều khiển từ xa, dừng khẩn cấp, tiếp địa và bảo vệ quá tải.
• Thử tải: Kiểm tra tải tĩnh, tải động, phanh, hành trình nâng hạ, di chuyển ngang, di chuyển dọc.
• Tem và chứng nhận kiểm định: Kiểm tra thời hạn hiệu lực và chu kỳ kiểm định định kỳ.

Về mặt kỹ thuật, anh, chị nên xem kiểm định là bước xác nhận sau cùng trước khi vận hành, không phải thủ tục phụ. Đây cũng là lý do nhà cung cấp pa lăng cần phối hợp với đơn vị thiết kế, lắp đặt và kiểm định, thay vì chỉ bán thiết bị rời.

Ảnh minh hoạ

7. Gợi ý chọn pa lăng WorldHoists theo nhu cầu tiêu chuẩn

WorldHoists là nhóm sản phẩm SHM có thể dùng khi khách hàng cần pa lăng tiêu chuẩn Châu Âu, có nhiều cấu hình cho dầm đơn, dầm đôi, thu móc cao, phòng nổ, phòng sạch, chống bụi và tời mở. Khi đưa vào bài toán thực tế, anh, chị vẫn cần đối chiếu tải trọng, chiều cao nâng, tốc độ, cấp tốc độ làm việc (duty class), môi trường và hồ sơ chứng từ của từng model.

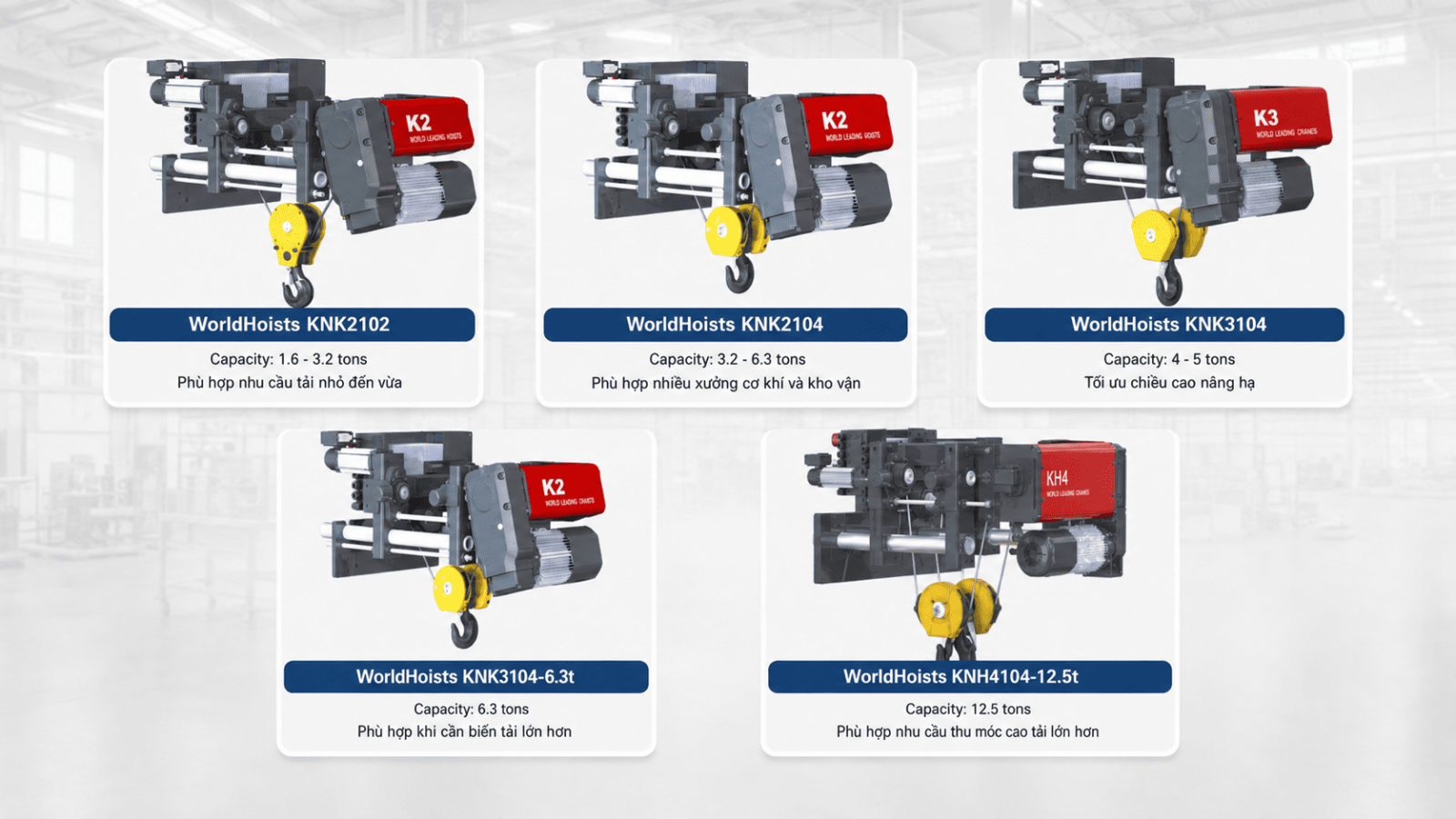

7.1. Nhu cầu nhà xưởng trần thấp, cần thu móc cao

Với nhà xưởng cần tối ưu chiều cao nâng, có thể tham khảo nhóm pa lăng dầm đơn thu móc cao như:

• WorldHoists KNK2102: Tải trọng nâng hạ 1,6 - 3,2 tấn, phù hợp nhu cầu tải nhỏ đến vừa.
• WorldHoists KNK2104: Tải trọng nâng hạ 3,2 - 6,3 tấn, phù hợp nhiều xưởng cơ khí và kho vận.
• WorldHoists KNK3104: Tải trọng nâng hạ 4 - 5 tấn, tối ưu chiều cao nâng hạ.
• WorldHoists KNK3104-6.3t: Tải trọng nâng hạ 6,3 tấn, phù hợp khi cần biên tải lớn hơn.
• WorldHoists KNH4104-12.5t: Tải trọng nâng hạ 12,5 tấn, phù hợp nhu cầu thu móc cao tải lớn hơn.

Khi cần xem nhóm sản phẩm tổng quan, anh, chị có thể tham khảo thêm thông tin danh mục sản phẩm: pa lăng WorldHoists tiêu chuẩn Châu Âu.

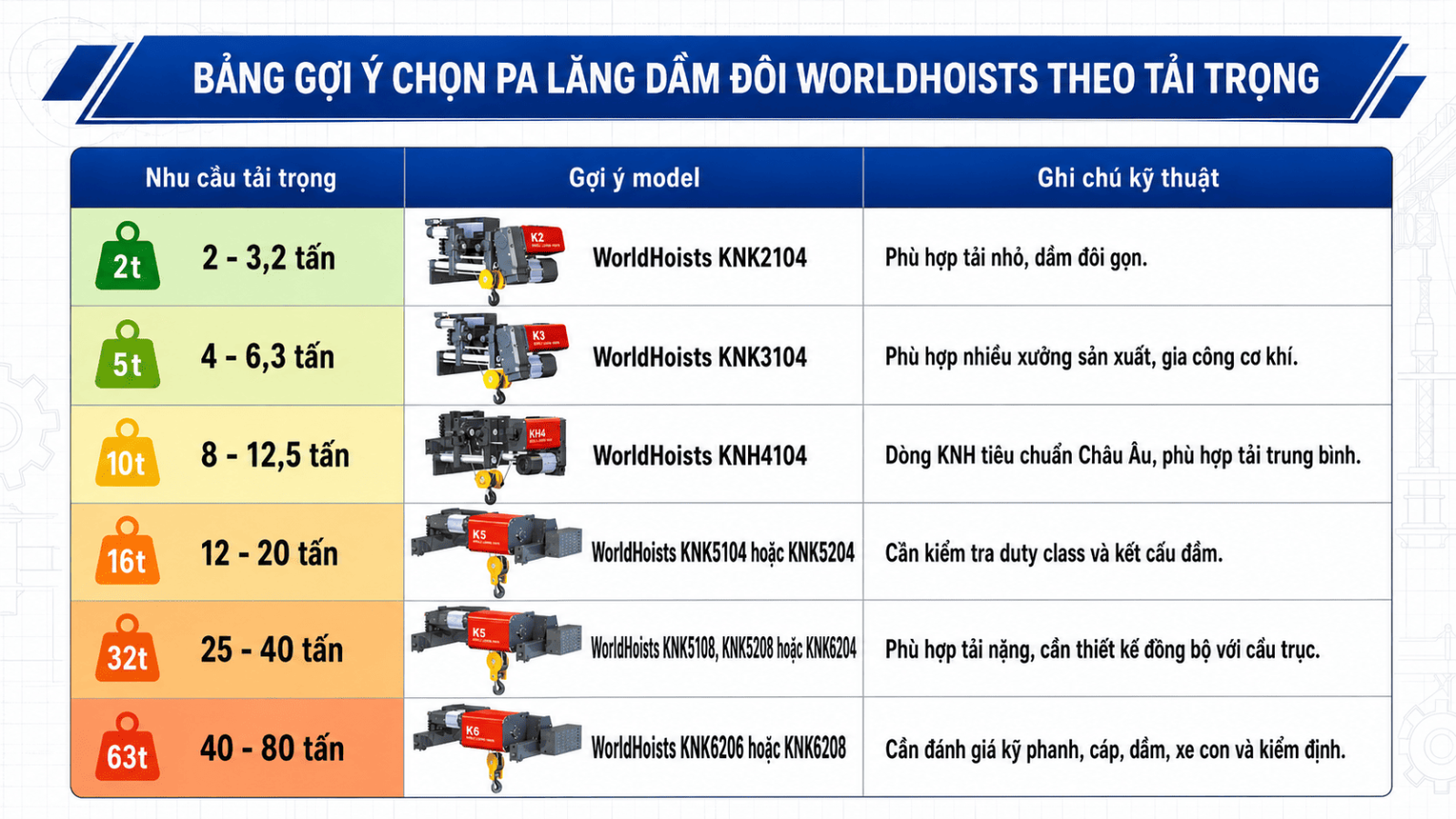

7.2. Nhu cầu cầu trục dầm đôi tải trung bình đến nặng

Với cầu trục dầm đôi, thiết bị thường làm việc ở tải trọng lớn hơn, hành trình dài hơn và yêu cầu ổn định cao hơn. Nhóm pa lăng dầm đôi WorldHoists có thể được cân nhắc theo dải tải:
