Chọn pa lăng cho cầu trục dầm đôi: Tiêu chí kỹ thuật và giải pháp tối ưu

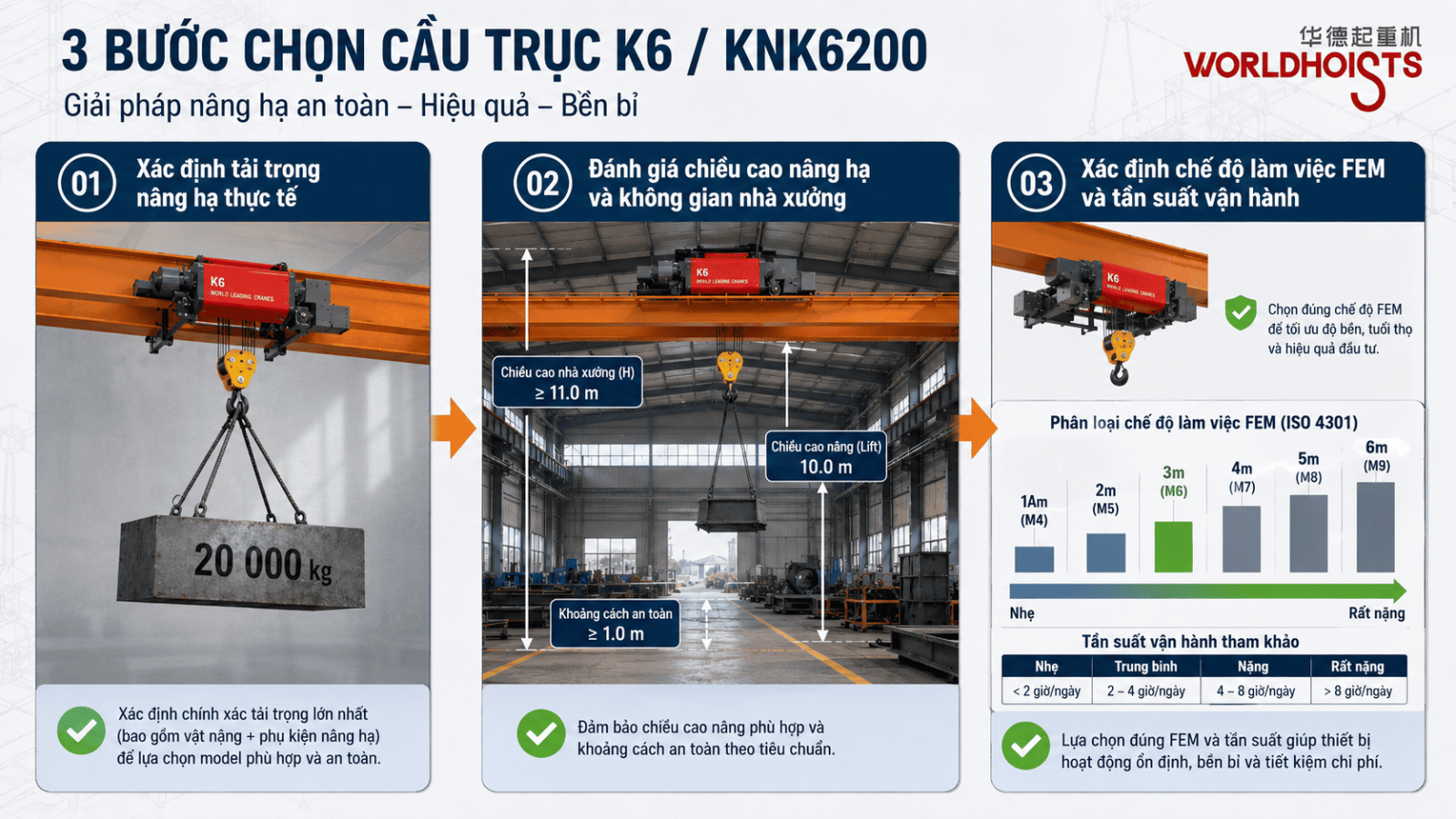

2.2. Bước 2: đánh giá chiều cao nâng hạ và không gian nhà xưởng

Vấn đề: Pa lăng có đủ không gian để lắp đặt, chạy an toàn và nâng hàng đến đúng vị trí không?

Nguyên nhân gốc rễ: Nhà xưởng không chỉ có chiều cao mái. Khi đưa cầu trục vào thiết kế, anh, chị phải trừ đi chiều cao dầm chính, chiều cao xe con, khoảng hở an toàn phía trên, hạn vị móc và vùng thao tác của hàng. Đây là lý do cùng một tải trọng nhưng hai nhà xưởng khác nhau có thể cần hai cấu hình pa lăng khác nhau.

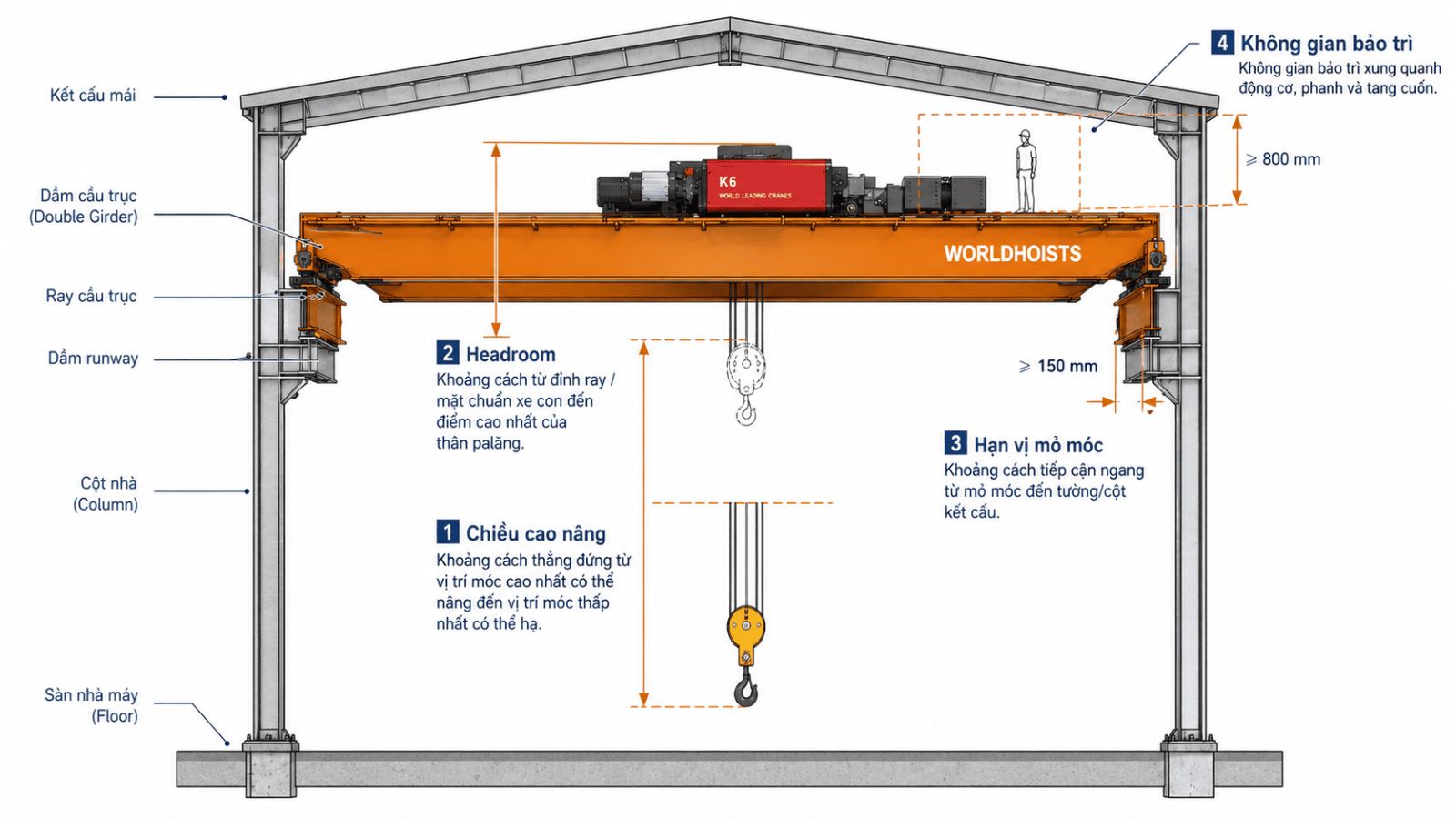

Giải pháp: Khi chọn pa lăng dầm đôi theo chiều cao nâng hạ, hãy xác định bốn thông số.

• Chiều cao nâng: Khoảng cách từ vị trí móc thấp nhất đến vị trí móc cao nhất cần sử dụng.
• Headroom: Khoảng không gian từ mặt ray xe con đến phần cao nhất của cụm pa lăng.
• Hạn vị mỏ móc: Khoảng cách móc có thể tiếp cận sát hai đầu dầm hoặc sát vách nhà xưởng.
• Không gian bảo trì: Khoảng hở cần có để kiểm tra phanh, động cơ, tủ điện, cáp thép và puly.

Trong nhà xưởng mái thấp, mỗi 300-500 mm chiều cao hữu ích đều có giá trị. Khi đó, thiết kế compact hoặc thu móc cao có thể giúp giảm vùng chết của móc cẩu. Anh, chị có thể tham khảo thêm bài cách chọn pa lăng theo chiều cao nâng hạ để đối chiếu với điều kiện thực tế.

Với các khu vực cần tối ưu chiều cao, SHM thường kiểm tra thêm nhóm pa lăng thu móc cao như WorldHoists KNK3104 thu móc cao hoặc các cấu hình tương đương, tùy cách bố trí dầm và ray.

2.3. Bước 3: xác định chế độ làm việc FEM và tần suất vận hành

Vấn đề: Cầu trục vận hành bao nhiêu ca mỗi ngày, nâng tải nặng thường xuyên đến mức nào?

Nguyên nhân gốc rễ: Hai pa lăng cùng tải trọng 20 tấn không đồng nghĩa với cùng độ bền trong mọi nhà máy. Một thiết bị dùng 1 ca, hiếm khi nâng đủ tải sẽ rất khác thiết bị chạy 3 ca, nâng tải nặng liên tục. Chế độ làm việc FEM cầu trục dầm đôi giúp phân loại thiết bị theo phổ tải và thời gian vận hành.

Giải pháp: Đừng chỉ hỏi tải trọng. Hãy hỏi thêm chu kỳ.

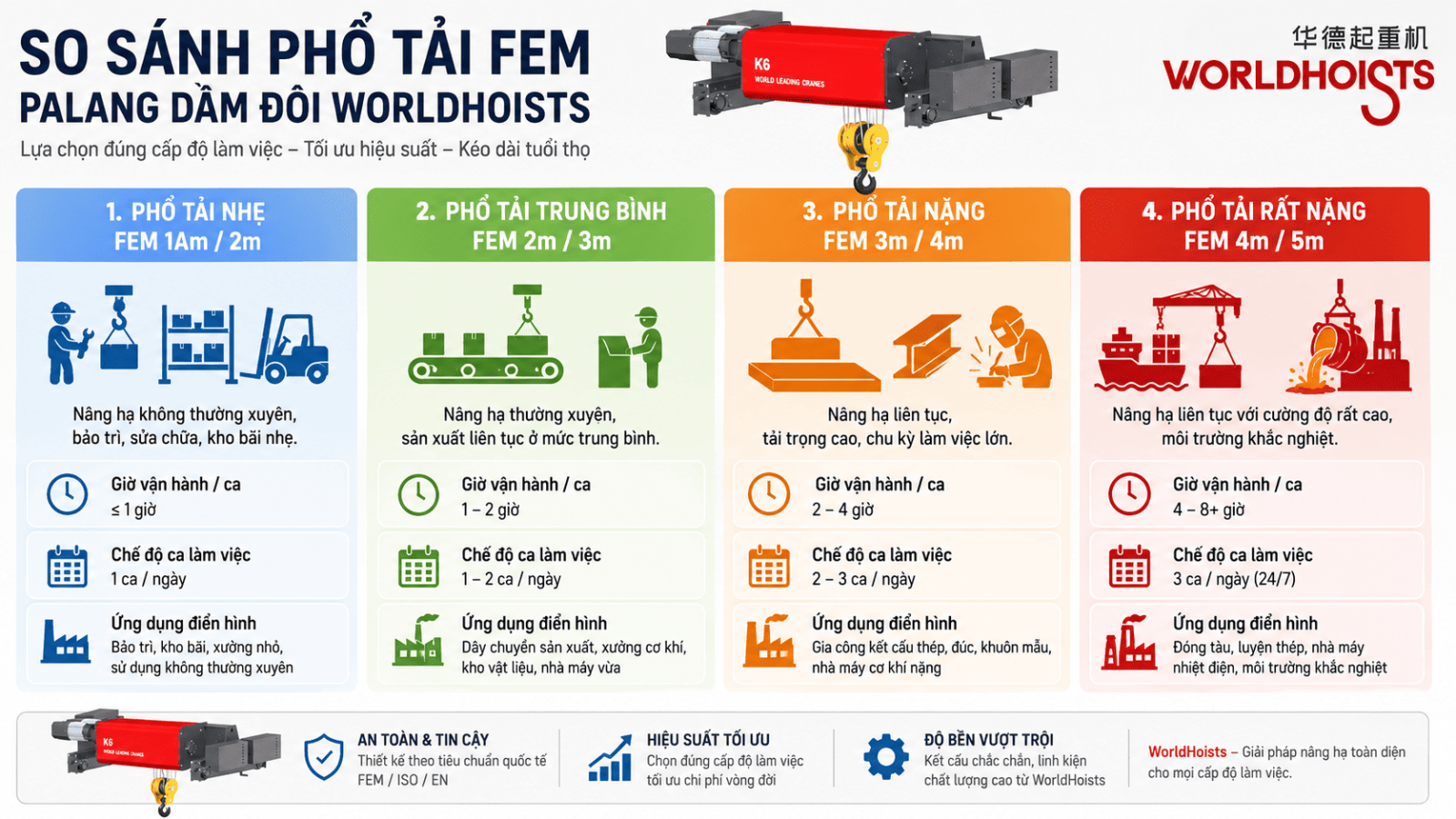

• Phổ tải nhẹ: Thiết bị hiếm khi nâng gần đủ tải, phù hợp bảo trì, lắp ráp nhẹ hoặc kho không quá dày chu kỳ.
• Phổ tải trung bình: Thiết bị nâng nhiều mức tải khác nhau, có lúc gần tải định mức nhưng không liên tục.
• Phổ tải nặng: Thiết bị thường xuyên nâng tải lớn, làm việc nhiều giờ mỗi ngày.
• Phổ tải rất nặng: Thiết bị gần như làm việc liên tục ở tải cao, thường gặp trong luyện kim, đóng tàu, sản xuất thép hoặc dây chuyền công nghiệp nặng.

Về cách chọn sơ bộ, xưởng làm 1-2 ca có thể xem nhóm FEM 1Am-2m tùy tải. Nhà máy sản xuất 2-3 ca thường cần FEM 2m-3m. Khu vực tải nặng, chu kỳ dày hoặc môi trường khắc nghiệt cần được kỹ sư tính toán kỹ hơn, có thể lên FEM 3m-5m hoặc dùng giải pháp tời mở.

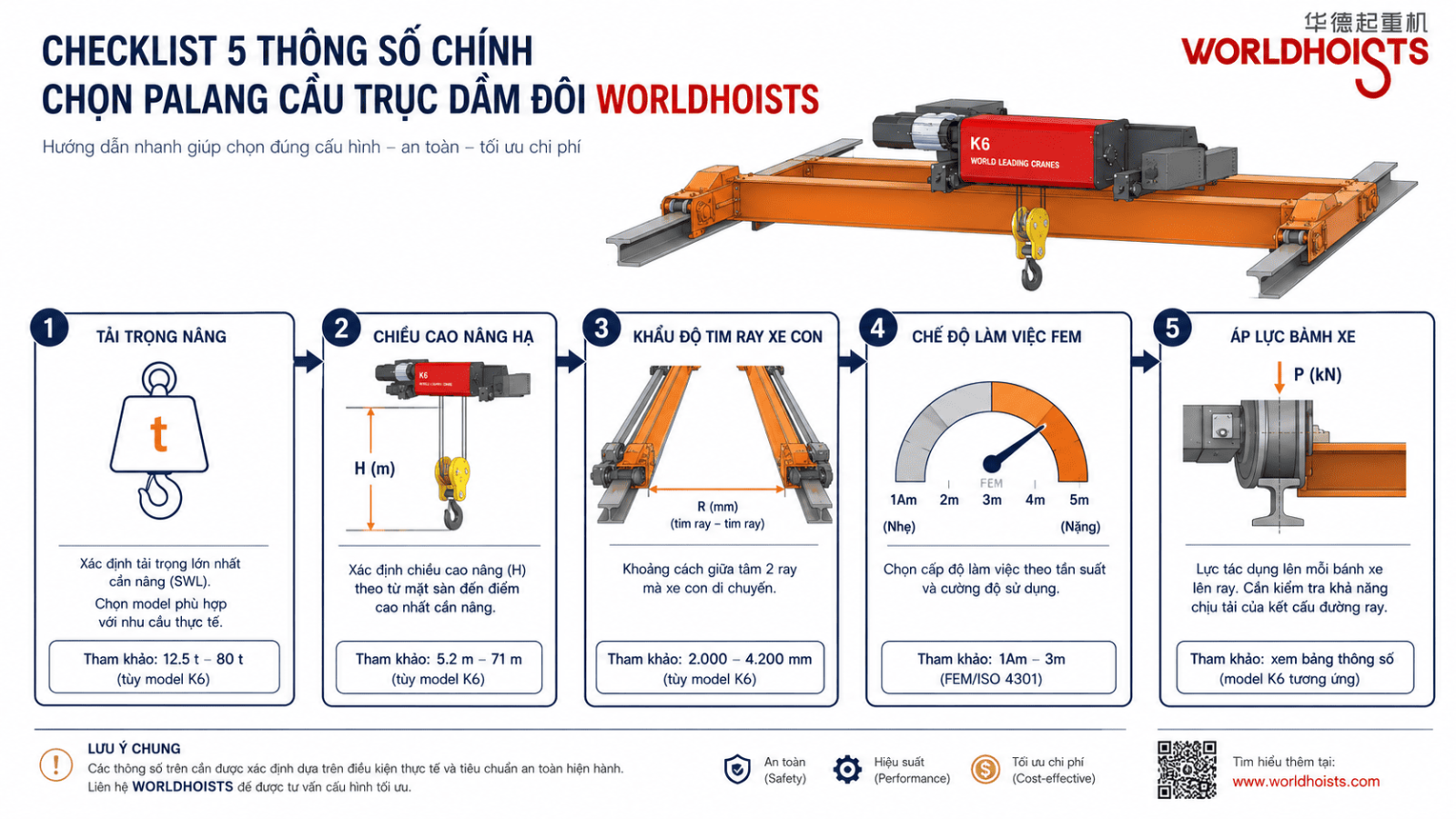

3. Những thông số kỹ thuật không nên bỏ qua

Sau khi đã có tải trọng, chiều cao nâng và chế độ làm việc, anh, chị cần kiểm tra thêm các thông số quyết định khả năng lắp đặt thực tế.

3.1. Khẩu độ tim ray xe con

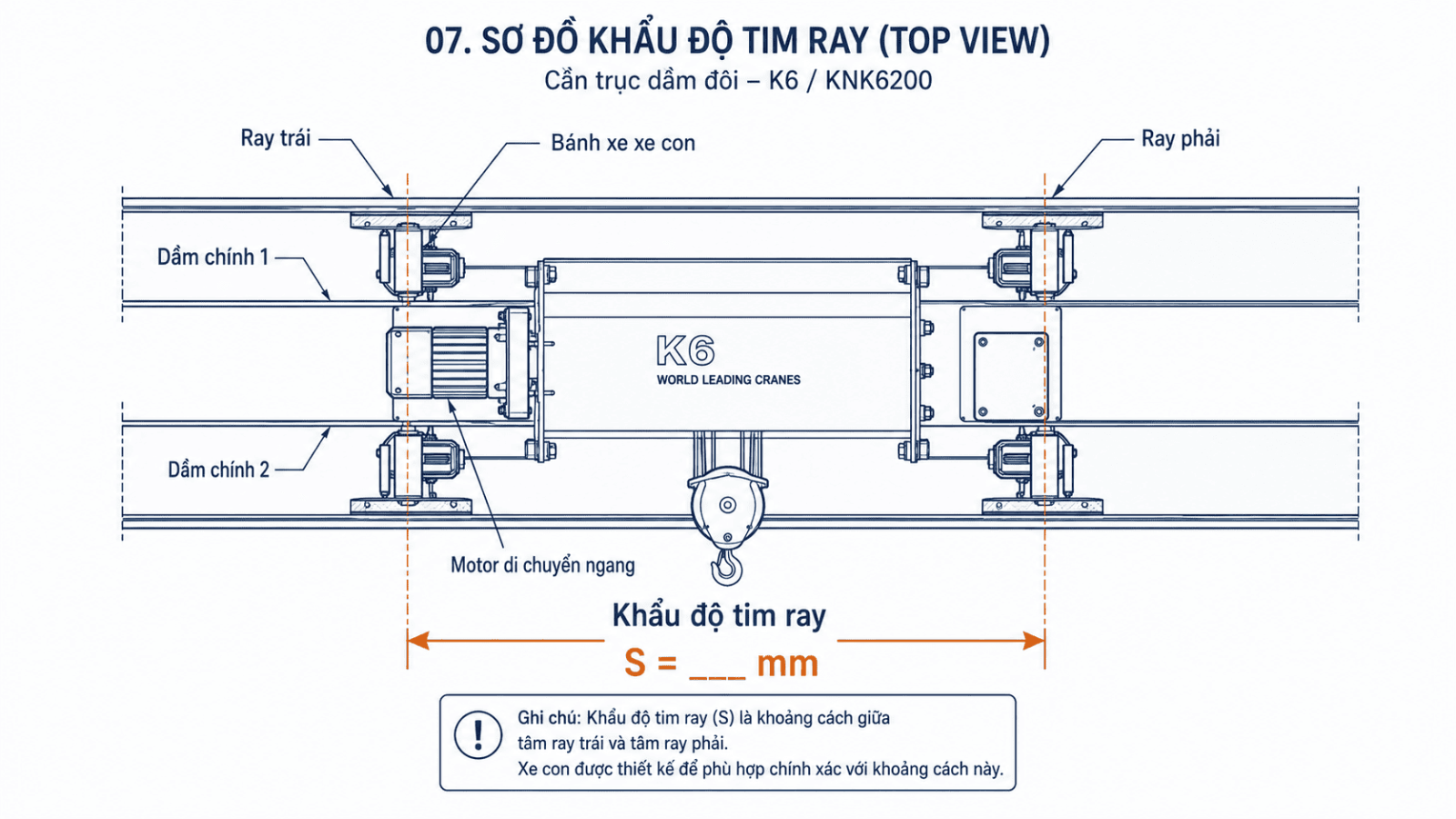

Khẩu độ tim ray xe con là khoảng cách giữa tâm hai đường ray đặt trên hai dầm chính. Đây là thông số rất dễ bị xem nhẹ trong giai đoạn mua thiết bị, nhưng lại ảnh hưởng trực tiếp đến việc xe con có chạy được trên cầu trục hay không.

Khi kiểm tra khẩu độ tim ray, cần làm rõ:

• Khoảng cách hai dầm chính: Phải khớp với thiết kế xe con của pa lăng.
• Kiểu ray và kích thước ray: Cần phù hợp với bánh xe, tải trọng và áp lực bánh xe.
• Dung sai lắp đặt: Dầm chính, ray và bánh xe cần được căn chỉnh để tránh mòn lệch.
• Phương án bảo trì: Cần đủ không gian để kiểm tra bánh xe, motor di chuyển ngang và cụm cấp điện.

Nếu anh, chị đang thiết kế cầu trục dầm đôi phù hợp theo nhà xưởng mới, nên chốt sớm thông số pa lăng cùng nhà thầu kết cấu thép. Làm sau thường tốn thời gian hơn vì phải điều chỉnh cả ray, dầm và hệ điện.

3.2. Tốc độ nâng hạ, tốc độ di chuyển và biến tần

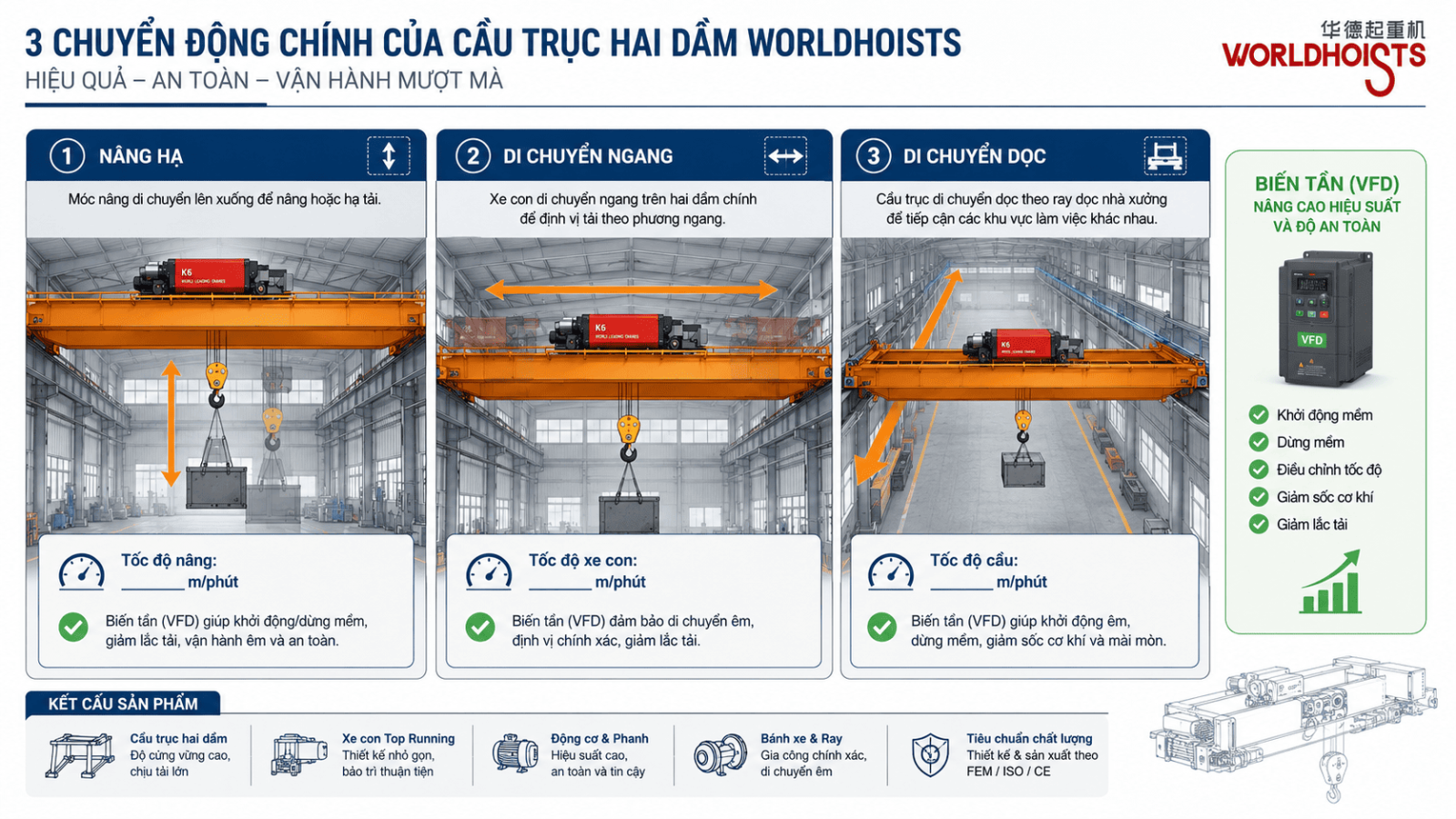

Một hệ cầu trục dầm đôi thường có ba chuyển động chính: nâng hạ, di chuyển ngang của xe con và di chuyển dọc của toàn bộ cầu trục. Mỗi chuyển động cần tốc độ phù hợp với hàng hóa và quy trình sản xuất.

Anh, chị nên quan tâm các điểm sau:

• Tốc độ nâng: Tốc độ cao giúp tăng năng suất, nhưng có thể làm tải lắc mạnh hơn nếu không có điều khiển phù hợp.
• Tốc độ chậm: Cần cho thao tác gá lắp khuôn, đặt máy, căn chỉnh kết cấu hoặc hạ hàng chính xác.
• Biến tần: Giúp khởi động và dừng mềm, giảm sốc cơ khí, giảm lắc tải và hỗ trợ bảo vệ động cơ.
• Điều khiển từ xa: Hữu ích khi người vận hành cần đứng ở vị trí quan sát tốt hơn và tránh vùng nguy hiểm.

SHM thường khuyến nghị xem xét biến tần cho cầu trục dầm đôi từ 10 tấn trở lên, đặc biệt khi hàng có giá trị cao, dễ lắc hoặc cần đặt chính xác. Anh, chị có thể đọc thêm bài ứng dụng biến tần trong điều khiển tốc độ cầu trục và bài vận tốc cầu trục.

3.3. Áp lực bánh xe và kết cấu nhà xưởng

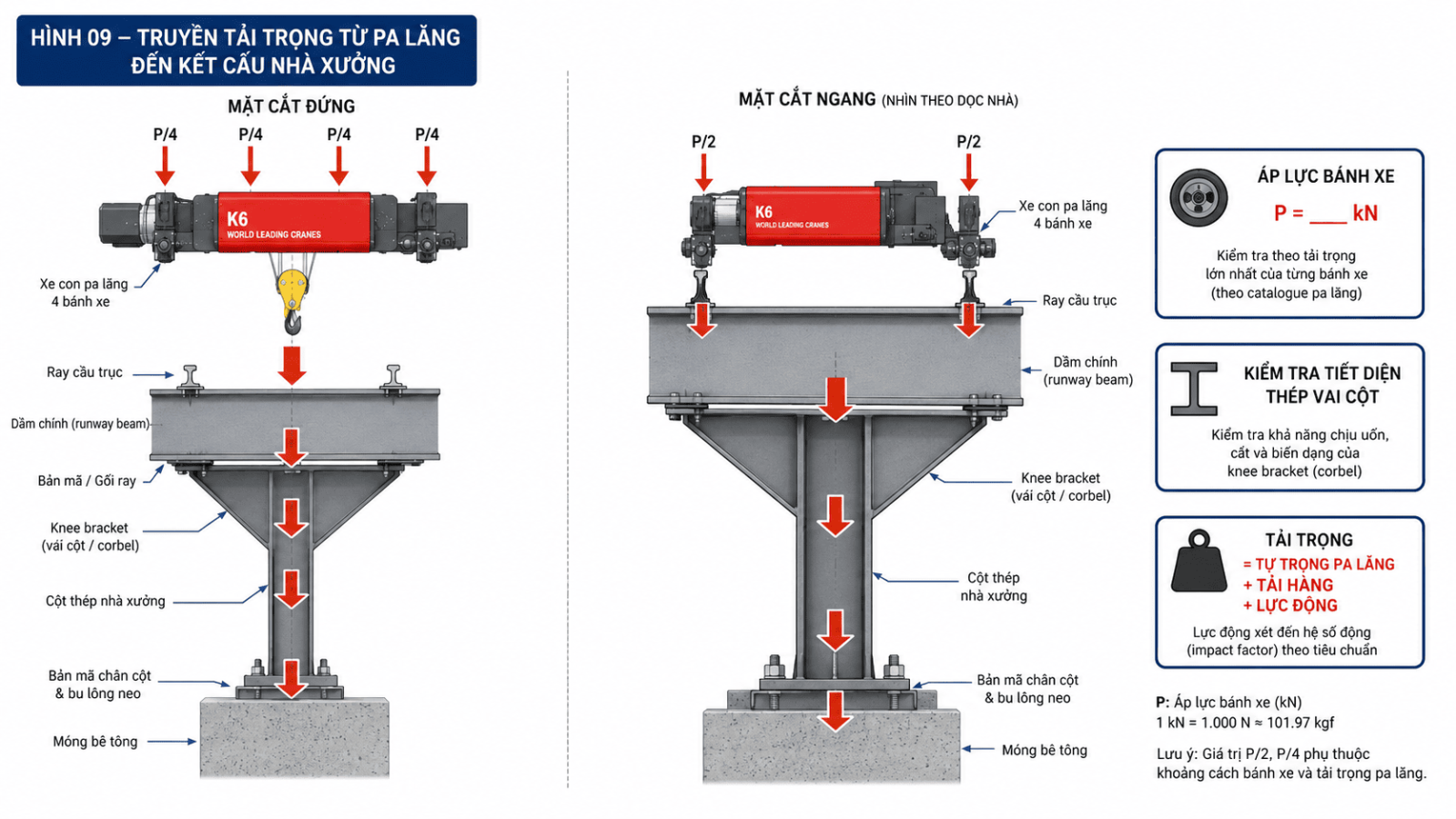

Pa lăng không chỉ nâng hàng. Tự trọng của pa lăng, tải trọng hàng hóa, tự trọng dầm cầu và lực động khi di chuyển đều truyền xuống bánh xe, ray, dầm đỡ ray và cột nhà xưởng. Nếu chọn pa lăng quá nặng hoặc bố trí bánh xe không hợp lý, kết cấu nhà xưởng có thể phải tăng tiết diện thép.

Điều này đặc biệt quan trọng với nhà xưởng thép tiền chế. Khi làm việc sớm với nhà cung cấp cầu trục, anh, chị sẽ có được thông số áp lực bánh xe để đội kết cấu tính toán dầm đỡ ray và vai cột. Đây là bước giúp giảm rủi ro sửa thiết kế sau này.

Với kho hàng lớn, thiết kế cầu trục dầm đôi phù hợp cho kho hàng cần cân bằng giữa tải trọng, tốc độ, chiều cao nâng và áp lực lên kết cấu. Với cổng trục ngoài trời, thiết kế cổng trục dầm đôi phù hợp theo nhà xưởng hoặc bãi hàng còn phải tính thêm gió, nền móng và hành trình di chuyển.

4. Chọn pa lăng theo môi trường vận hành

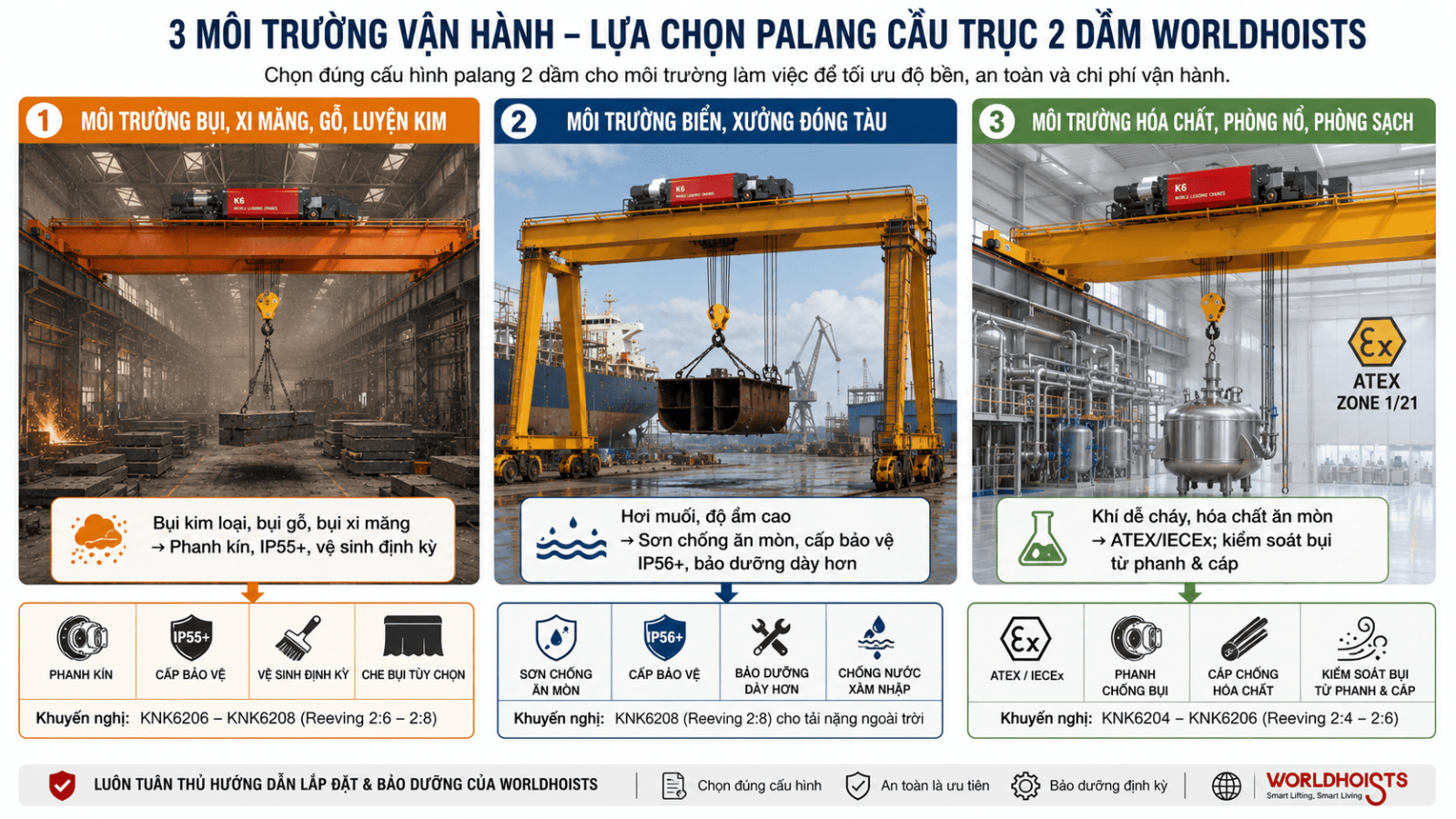

Môi trường làm việc quyết định tuổi thọ của pa lăng nhiều hơn anh, chị nghĩ. Cùng một model nhưng lắp ở xưởng cơ khí khô ráo sẽ khác hoàn toàn khi lắp ở cảng biển, xưởng đúc hoặc khu hóa chất.

4.1. Môi trường bụi, xi măng, gỗ và luyện kim

Bụi có thể đi vào hộp điện, bám lên phanh, làm kẹt cơ cấu dẫn hướng cáp và tăng mài mòn cơ khí. Với bụi kim loại hoặc bụi gỗ, rủi ro còn nằm ở hồ quang điện và cháy bụi nếu khu vực có điều kiện nguy hiểm.

Giải pháp nên xem xét:

• Cấp bảo vệ phù hợp: Ưu tiên tủ điện, motor và công tắc hành trình có cấp bảo vệ phù hợp môi trường.
• Phanh và hộp số kín: Giảm khả năng bụi xâm nhập vào các cụm quan trọng.
• Lịch vệ sinh định kỳ: Vệ sinh đúng cách giúp giảm mài mòn và tránh bụi tích tụ.
• Dòng chống bụi: Có thể tham khảo pa lăng chống bụi WorldHoists K2104 hoặc pa lăng phòng sạch WorldHoists K3104 khi nhu cầu phù hợp.

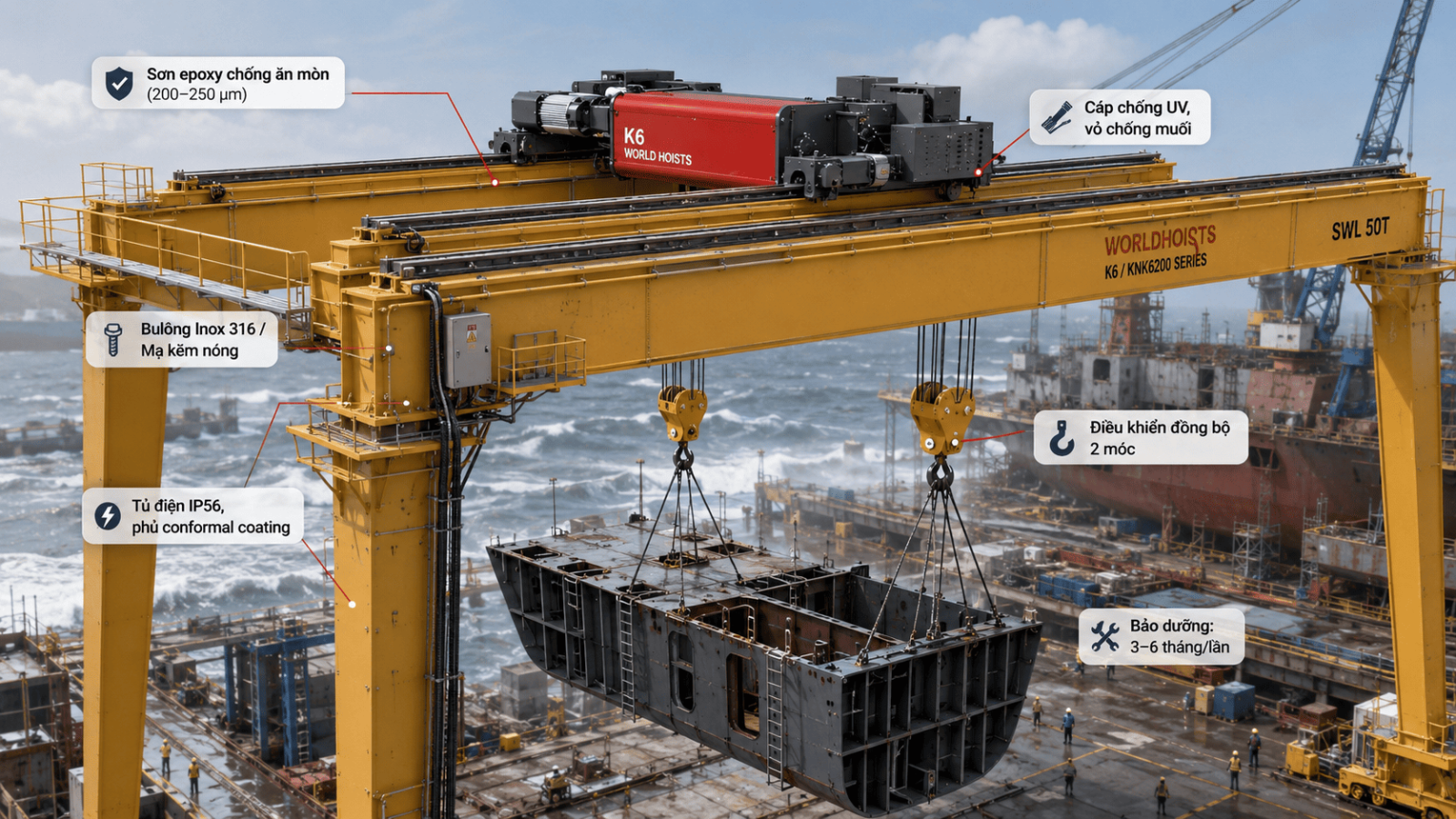

4.2. Môi trường biển và xưởng đóng tàu

Trong xưởng đóng tàu, pa lăng phải đối mặt với hơi muối, độ ẩm cao, tải lớn, vật dài và yêu cầu phối hợp nhiều móc. Nếu chỉ chọn theo tải trọng, thiết bị dễ bị ăn mòn, kẹt phanh hoặc xuống cấp nhanh ở các cụm điện.

Giải pháp nên xem xét:

• Sơn và chống ăn mòn: Cần lớp phủ phù hợp, bulong và chi tiết ngoài trời có khả năng chống gỉ tốt hơn.
• Cấp bảo vệ điện: Tủ điện, motor và công tắc hành trình cần phù hợp khu vực ẩm, hơi muối.
• Điều khiển đồng bộ: Vật dài có thể cần hai pa lăng hoặc hai móc nâng phối hợp.
• Bảo dưỡng dày hơn: Cáp, phanh, bánh xe và tủ điện nên được kiểm tra thường xuyên hơn nhà xưởng thông thường.

Anh, chị có thể tham khảo thêm bài pa lăng dùng cho xưởng đóng tàu.

4.3. Môi trường hóa chất, phòng nổ và phòng sạch

Khu vực hóa chất, dung môi, sơn, khí dễ cháy hoặc bụi nổ cần được phân vùng nguy hiểm trước khi chọn pa lăng. Trong các khu vực này, không nên dùng pa lăng thông thường rồi chỉ bổ sung vài phụ kiện bảo vệ.

Giải pháp nên xem xét:

• Khu vực phòng nổ: Kiểm tra yêu cầu ATEX hoặc IECEx theo phân vùng và loại môi chất.
• Pa lăng phòng nổ: Có thể xem nhóm WorldHoists KEK2104, WorldHoists KEK3104 hoặc WorldHoists KEH4104.
• Phòng sạch: Cần kiểm soát bụi phát sinh từ phanh, cáp, bôi trơn và bề mặt thiết bị.
• Hồ sơ kỹ thuật: Nên yêu cầu rõ chứng chỉ, catalogue, sơ đồ điện, hướng dẫn vận hành và hồ sơ kiểm định liên quan.

5. Khi nào cần giải pháp pa lăng tùy chỉnh?

Không phải mọi bài toán đều phù hợp với pa lăng tiêu chuẩn. Với cầu trục dầm đôi, một số trường hợp nên được kỹ sư tính riêng ngay từ đầu.

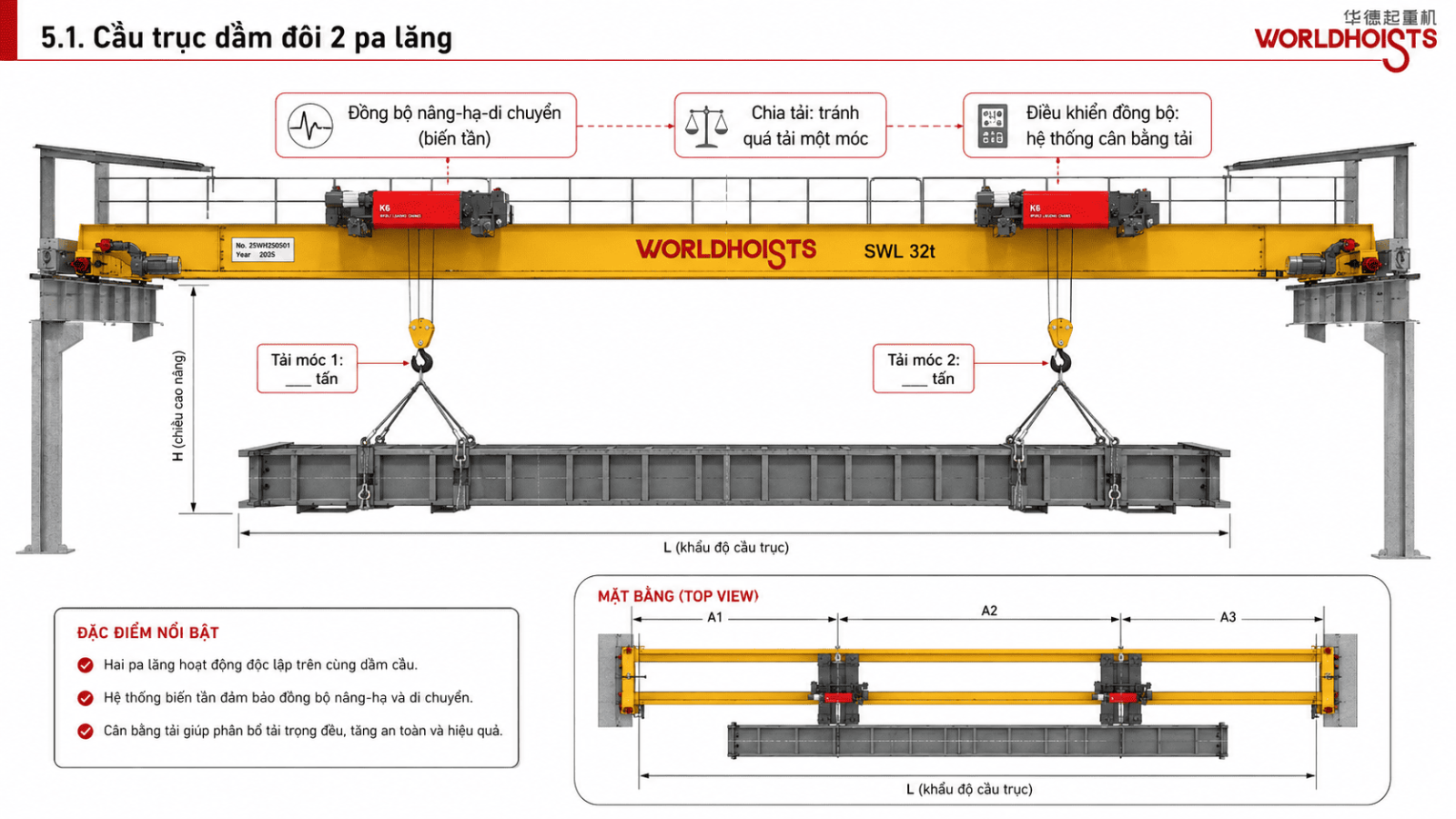

5.1. Cầu trục dầm đôi 2 pa lăng

Khi cần nâng vật dài như dầm thép, khuôn lớn, cấu kiện bê tông, block tàu hoặc cụm máy dài, một pa lăng đặt giữa có thể làm tải xoay và tạo mô men lớn. Giải pháp là dùng hai pa lăng hoạt động độc lập hoặc đồng bộ trên cùng hệ cầu trục.

Khi thiết kế loại này, cần kiểm tra:

• Chế độ đồng bộ: Hai pa lăng cần nâng, hạ và di chuyển ổn định theo cùng tốc độ khi nâng chung tải.
• Chia tải: Tải trọng trên từng móc phải được tính để tránh một móc chịu quá tải.
• Điều khiển: Nên dùng biến tần và hệ điều khiển phù hợp để giảm lắc.
• Quy trình vận hành: Người vận hành cần được hướng dẫn rõ khi dùng độc lập và khi dùng đồng bộ.

SHM đã có bài riêng về cầu trục dầm đôi 2 pa lăng, anh, chị có thể đọc thêm để tránh lặp lại các thông số cơ bản trong bài này.

5.2. Pa lăng tời mở cho tải trọng lớn

Khi tải trọng lên đến 50 tấn, 80 tấn hoặc cao hơn, pa lăng dạng module tiêu chuẩn có thể không còn là phương án tối ưu. Tời mở cho phép bố trí động cơ, hộp giảm tốc, tang cuốn cáp, phanh và puly trên một khung xe con lớn, dễ tản nhiệt và dễ tùy biến hơn.

Gợi ý cấu hình:

• Tải 25-40 tấn: Có thể xem pa lăng tời mở WorldHoists KA2204 nếu bài toán cần cấu trúc tời mở.
• Tải 50-80 tấn: Có thể xem pa lăng tời mở WorldHoists KA3206.
• Tải từ 100 tấn trở lên: Nên xem nhóm giải pháp tùy chỉnh, trong đó OritCranes phù hợp với các dự án siêu trọng như đóng tàu, thủy điện, điện gió hoặc hạ tầng công nghiệp nặng.

5.3. Xe con hai mỏ móc

Với nhà máy vừa nâng tải nặng vừa cần thao tác tải nhẹ, xe con hai mỏ móc giúp tiết kiệm thời gian. Móc chính xử lý tải lớn, tốc độ chậm và ổn định. Móc phụ xử lý tải nhẹ, tốc độ nhanh hơn để phục vụ căn chỉnh, bảo trì hoặc lắp ráp.

Cấu hình này phù hợp khi:

• Dải tải biến động lớn: Nhà máy thường xuyên nâng cả cụm máy nặng và chi tiết phụ trợ nhẹ.
• Yêu cầu năng suất cao: Không muốn dùng móc lớn cho mọi thao tác nhỏ.
• Không gian hạn chế: Muốn tích hợp hai chức năng trên cùng một xe con thay vì hai hệ riêng.

6. Bảo trì và quản lý vật tư sau khi chọn pa lăng

Một pa lăng phù hợp vẫn cần được bảo trì đúng cách. Với cầu trục dầm đôi, chi phí dừng máy thường lớn hơn nhiều so với chi phí bảo trì định kỳ.

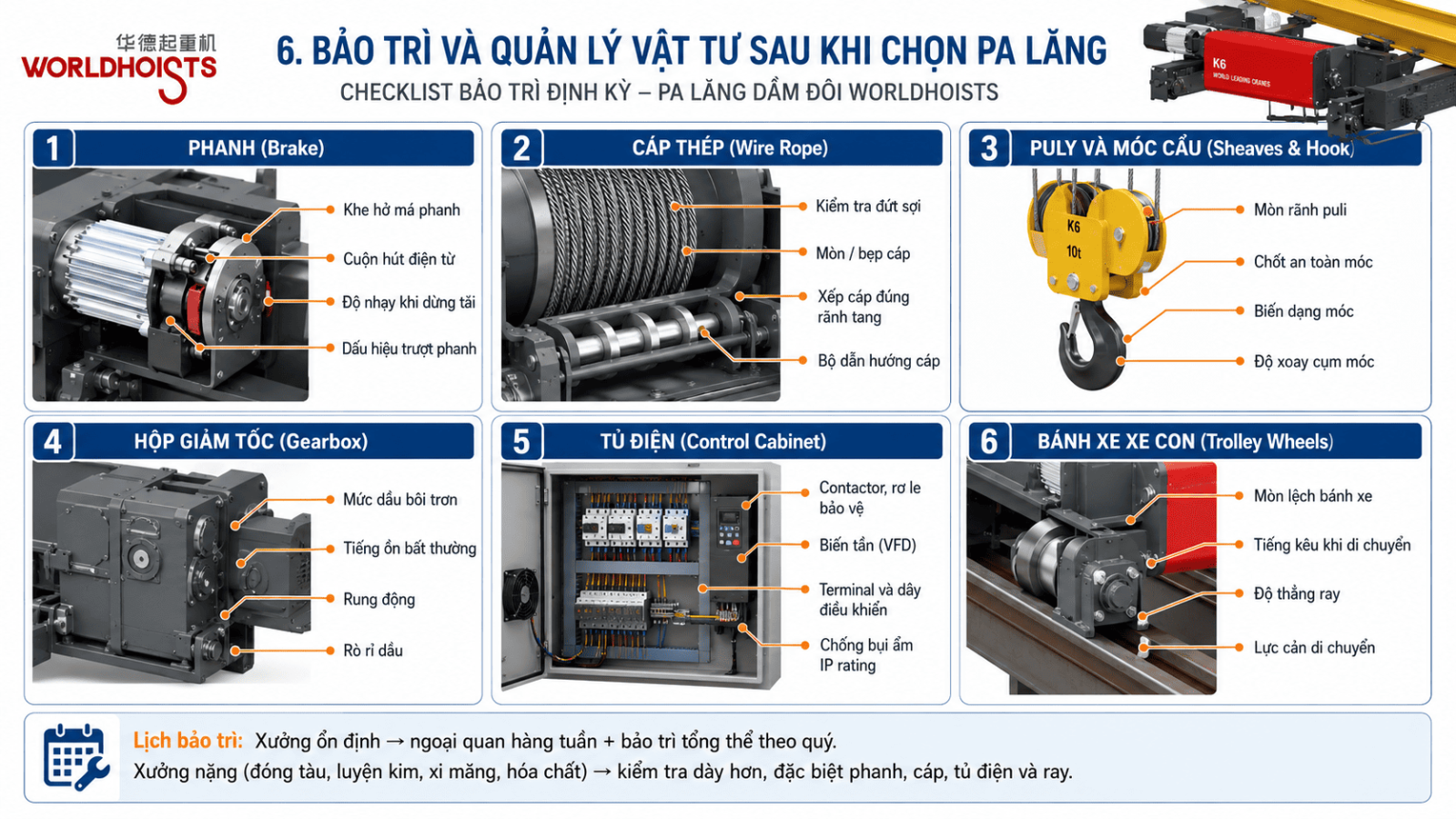

Các hạng mục nên theo dõi:

• Phanh: Kiểm tra khe hở, má phanh, cuộn hút, độ nhạy khi dừng tải và dấu hiệu trượt phanh.
• Cáp thép: Kiểm tra đứt sợi, bẹp cáp, mòn cáp, xếp cáp sai rãnh và tình trạng bộ dẫn hướng cáp.
• Puly và móc cẩu: Kiểm tra mòn rãnh, chốt an toàn, biến dạng móc và độ xoay của cụm móc.
• Hộp giảm tốc: Kiểm tra dầu, tiếng ồn, rung bất thường và rò rỉ.
• Tủ điện: Kiểm tra contactor, rơ le bảo vệ, biến tần, terminal, dây điều khiển và khả năng chống bụi ẩm.
• Bánh xe xe con: Kiểm tra mòn lệch, tiếng kêu, độ thẳng ray và lực cản khi di chuyển.

Về lịch bảo trì, xưởng cơ khí ổn định có thể kiểm tra ngoại quan hằng tuần và bảo trì tổng thể theo quý. Xưởng đóng tàu, luyện kim, xi măng hoặc hóa chất nên kiểm tra dày hơn, đặc biệt với phanh, cáp, tủ điện và ray. Anh, chị có thể đọc thêm bài về phanh cầu trục để xây dựng checklist phù hợp hơn.

7. Bảng chọn nhanh pa lăng dầm đôi theo nhu cầu

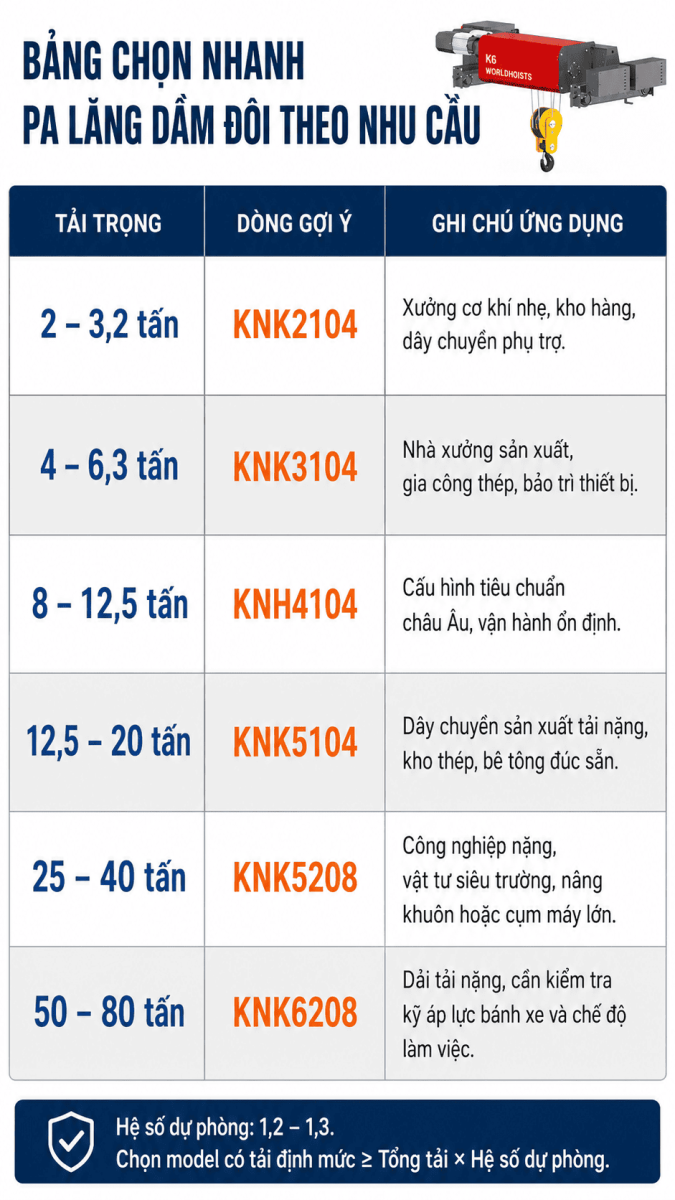

Bảng dưới đây giúp anh, chị khoanh vùng nhanh trước khi gửi bản vẽ cho SHM. Đây là gợi ý sơ bộ, không thay thế bước tính toán kỹ thuật theo từng dự án.
