Hướng dẫn chi tiết cách chọn pa lăng phù hợp dựa theo chiều cao nâng hạ

Khi nhà xưởng đã dựng xong kết cấu mái nhưng chưa tính trước thiết bị nâng hạ, vấn đề thường xuất hiện rất rõ: móc cẩu không lên đủ cao, hàng không vượt qua máy sản xuất, hoặc phải cải tạo lại dầm, ray và mái. Cách chọn pa lăng phù hợp dựa theo chiều cao nâng hạ vì vậy không chỉ là chọn cáp dài bao nhiêu mét. Đây là bài toán liên quan đến chiều cao thông thủy, kết cấu dầm, kích thước pa lăng, khoảng hở an toàn và tần suất vận hành. Dưới góc nhìn kỹ thuật của SHM, bài viết này giúp bạn xác định vấn đề, hiểu nguyên nhân gốc rễ và chọn giải pháp phù hợp cho từng dải chiều cao thực tế.

1. Chiều cao nâng hạ là gì và vì sao quan trọng

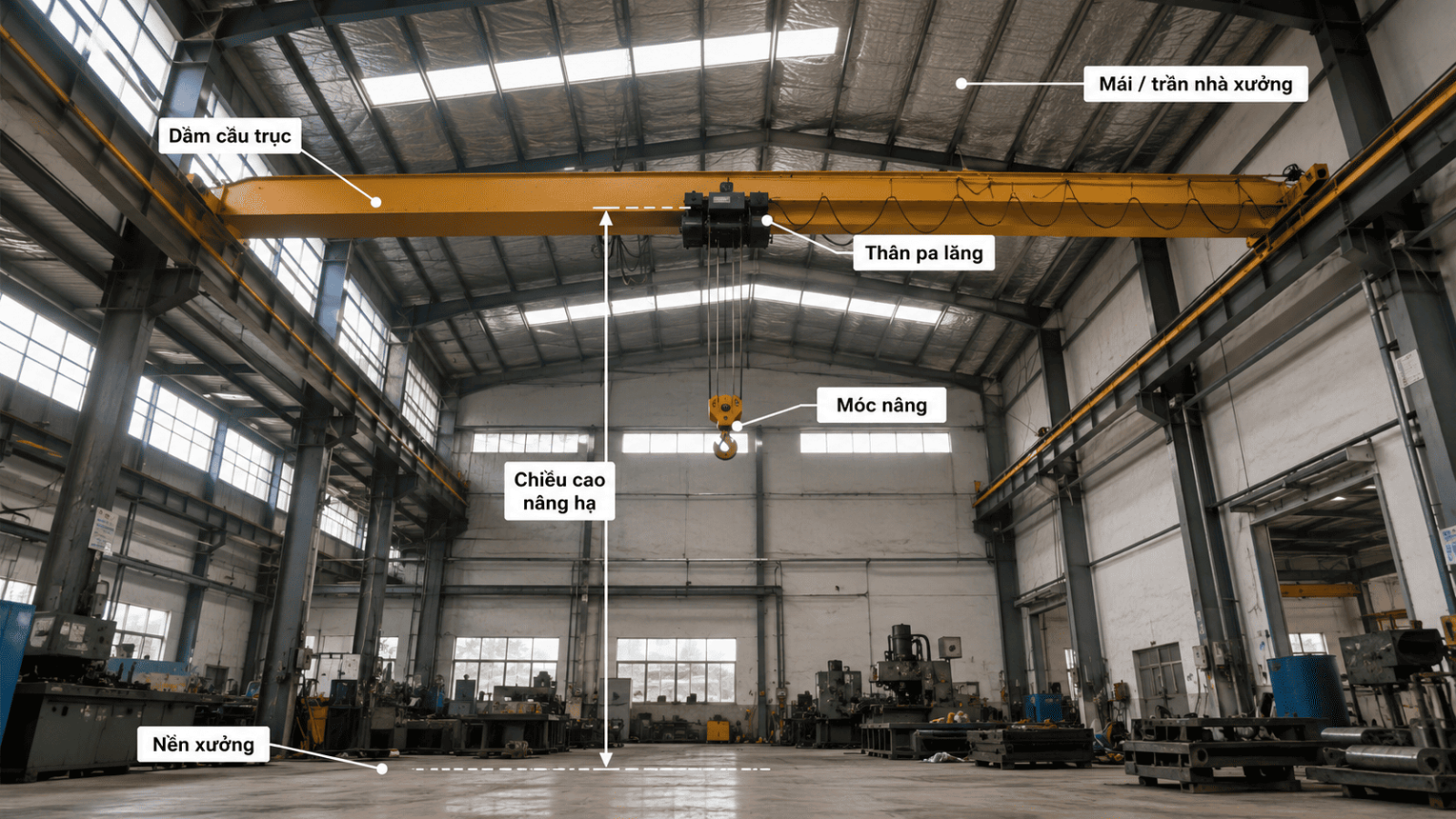

Chiều cao nâng hạ là khoảng cách theo phương thẳng đứng từ mặt sàn làm việc đến tâm móc cẩu khi móc được thu về vị trí cao nhất. Nói đơn giản hơn, đây là chiều cao hữu ích mà pa lăng có thể đưa tải lên trong điều kiện lắp đặt thực tế.

Nhiều anh, chị khi chuẩn bị mua pa lăng thường hỏi: "Tôi cần pa lăng 5 tấn, chiều cao nâng 6 m hay 9 m thì được?". Câu hỏi này đúng nhưng chưa đủ. Trong thực tế, SHM thường kiểm tra thêm các yếu tố sau:

• Chiều cao thông thủy nhà xưởng: Khoảng cách từ nền đến điểm thấp nhất của mái, vì kèo, ống kỹ thuật hoặc vật cản bên trên.
• Headroom của pa lăng: Khoảng cách từ tâm móc ở vị trí cao nhất đến điểm treo hoặc điểm đặt xe con trên dầm.
• Chiều cao dầm và ray: Phần kết cấu này chiếm một khoảng không gian cố định, không thể bỏ qua.

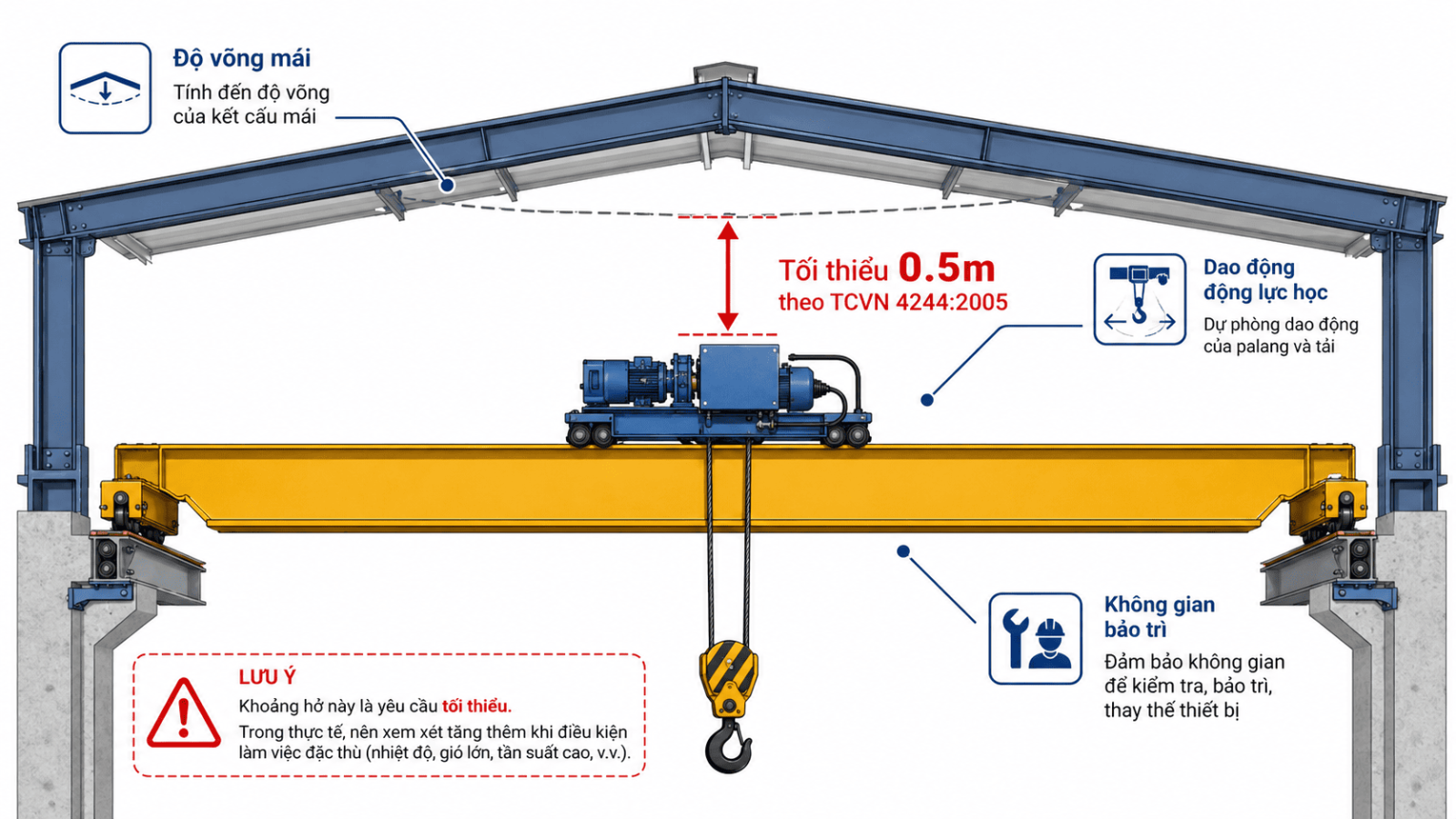

• Khoảng hở an toàn: Khoảng cách dự phòng giữa thiết bị nâng và vật cản phía trên để giảm rủi ro va chạm khi vận hành.
• Kích thước hàng nâng: Nhiều trường hợp móc đủ cao nhưng hàng, sling, ma ní hoặc đòn gánh lại chiếm thêm chiều cao.

Sai lầm phổ biến là nghĩ rằng thiếu chiều cao thì chỉ cần nối thêm cáp hoặc nối thêm xích. Với pa lăng cáp điện, chiều cao nâng lớn hơn kéo theo cáp dài hơn, tang cuốn lớn hơn và trọng lượng bản thân thiết bị tăng lên. Với pa lăng xích điện, hộp chứa xích có giới hạn và xích tải không nên chắp nối bằng mắt xích hàn thủ công. Nếu anh, chị muốn hiểu sâu hơn về phần tang cuốn, puly và cơ cấu nâng, có thể xem thêm bài cấu tạo và nguyên lý hoạt động của pa lăng cáp điện.

Khung tư vấn 3 bước của SHM trong trường hợp này là:

• Xác định vấn đề: Nhà xưởng thiếu chiều cao, cần nâng hàng cao hơn, hoặc thiết bị hiện hữu không đáp ứng hành trình nâng.
• Giải thích nguyên nhân gốc rễ: Chiều cao nâng hạ bị giới hạn bởi cả pa lăng, dầm, ray, vật cản và khoảng hở an toàn, không chỉ bởi chiều dài cáp.
• Đưa ra giải pháp: Chọn đúng loại pa lăng, đúng kết cấu dầm, đúng headroom và đúng chế độ làm việc ngay từ giai đoạn khảo sát.

Nếu anh, chị cần bài nền về trọng tải, môi trường và chiều cao, SHM đã có bài cách chọn pa lăng theo trọng tải và chiều cao nâng hạ. Bài viết hiện tại đi sâu riêng vào Cách chọn pa lăng phù hợp dựa theo chiều cao nâng hạ.

2. Phân loại chiều cao nâng hạ theo ứng dụng thực tế

2.1. Dải thấp: 3-6 m

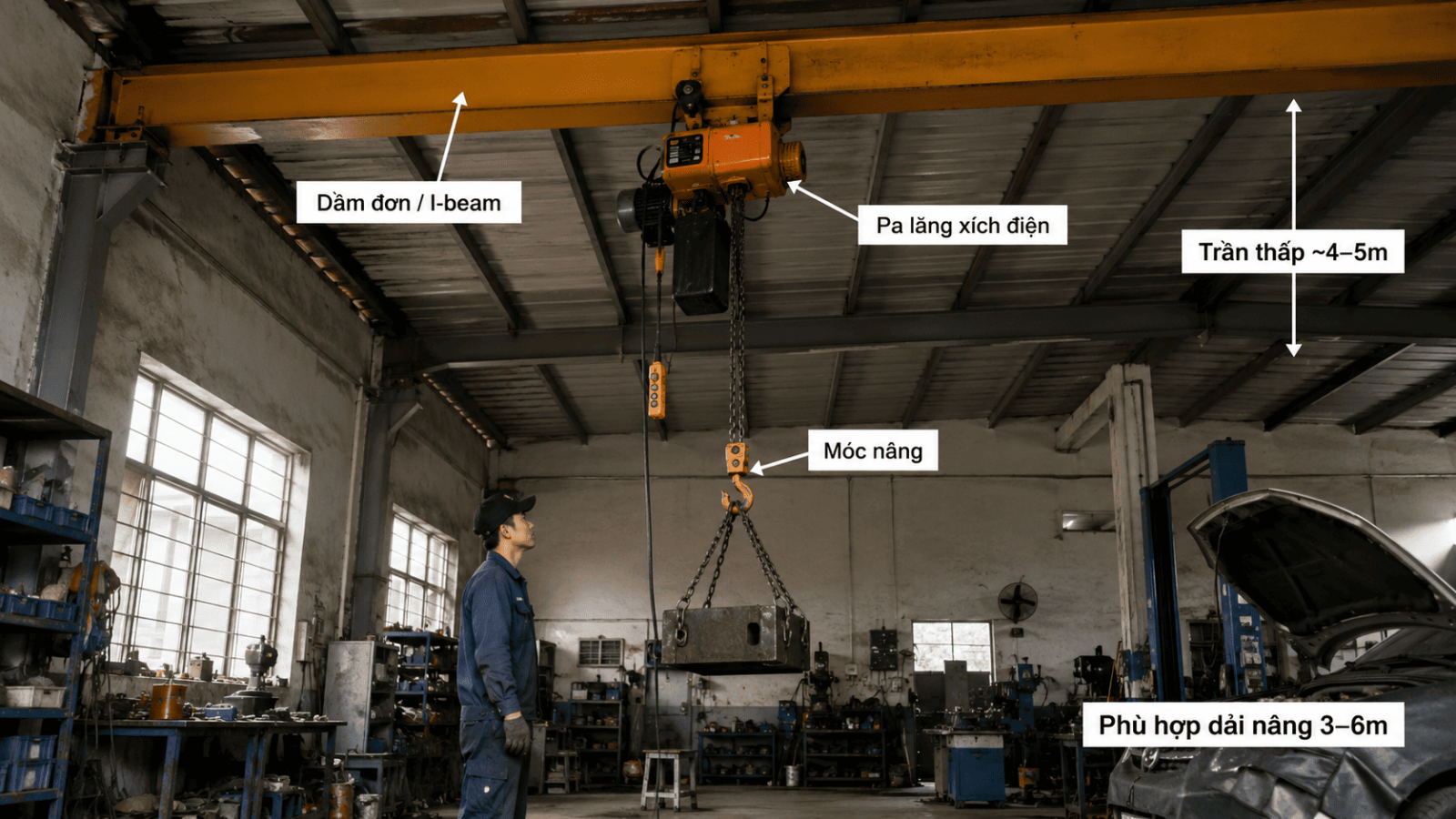

Dải 3-6 m thường gặp trong xưởng cơ khí nhỏ, gara sửa chữa ô tô, kho vật tư, khu bảo trì thiết bị và các nhà xưởng cải tạo từ công trình dân dụng.

Thiết bị phù hợp thường là pa lăng xích điện hoặc pa lăng thu móc cao tải nhẹ. Lý do là kết cấu gọn, không cần tang cuốn cáp dài, chi phí đầu tư dễ kiểm soát và thao tác đặt tải khá chính xác.

Khi chọn cho dải này, anh, chị nên chú ý:

• Tải trọng thực tế: Không chỉ tính khối lượng hàng, mà cần cộng thêm sling, ma ní, đòn gánh và hệ số dự phòng.
• Chiều cao hàng nâng: Nếu hàng cao 1,5 m và cần vượt qua bàn máy cao 1,2 m, chiều cao móc phải lớn hơn nhiều so với con số nhìn trên nền xưởng.

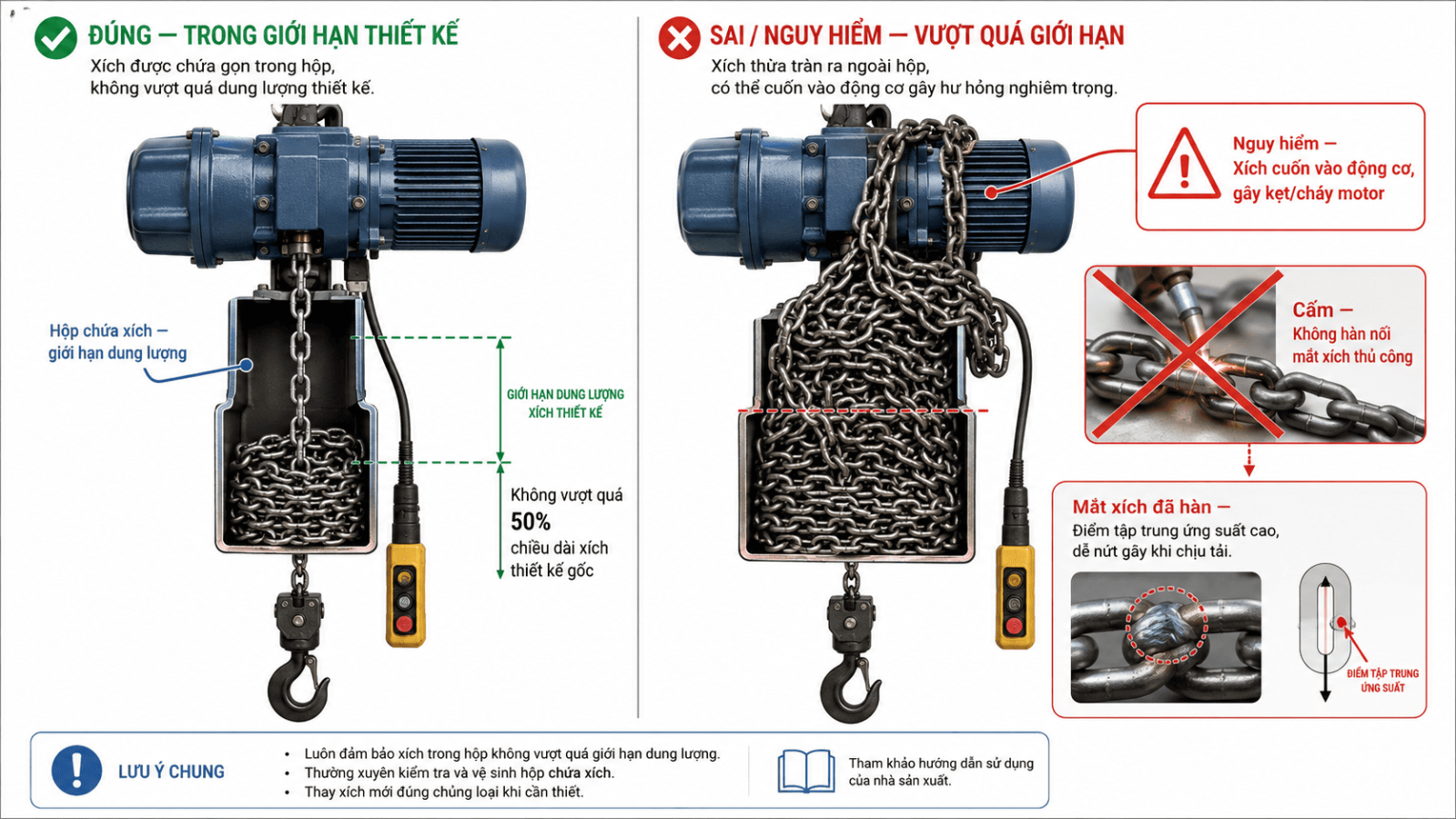

• Hộp chứa xích: Không tự ý tăng chiều dài xích vượt xa cấu hình gốc nếu nhà sản xuất không xác nhận.
• Không gian hai đầu dầm: Nhà xưởng thấp thường cũng hẹp, nên cần kiểm tra cả hành trình ngang của xe con.

Với nhà xưởng thấp nhưng vẫn cần tối ưu chiều cao móc, anh, chị có thể tham khảo Pa lăng dầm đơn WorldHoists KNK2102 thu móc cao, phù hợp nhóm tải 1,6-3,2 tấn trong các không gian cần tiết kiệm chiều cao. Với nhu cầu bảo trì và kiểm tra pa lăng xích, bài hướng dẫn bảo dưỡng pa lăng xích điện cũng là tài liệu nên đọc thêm.

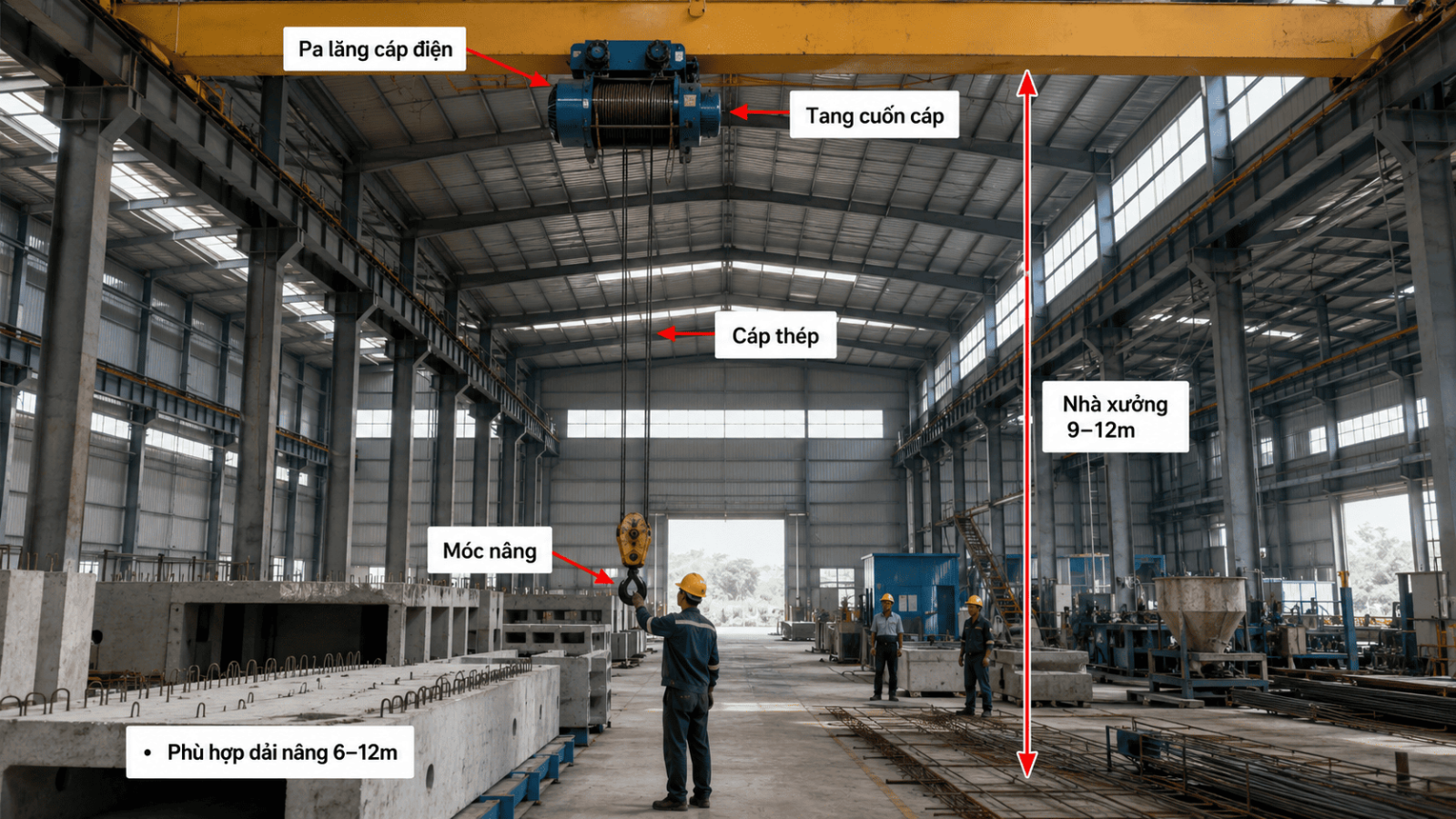

2.2. Dải trung bình: 6-12 m

Dải 6-12 m là nhóm phổ biến trong nhà máy sản xuất, xưởng kết cấu thép, nhà máy bê tông, kho vận và khu công nghiệp. Ở dải này, pa lăng cáp điện thường phù hợp hơn pa lăng xích điện vì tốc độ nâng tốt hơn, tải ổn định hơn và chiều cao nâng tiêu chuẩn đa dạng hơn.

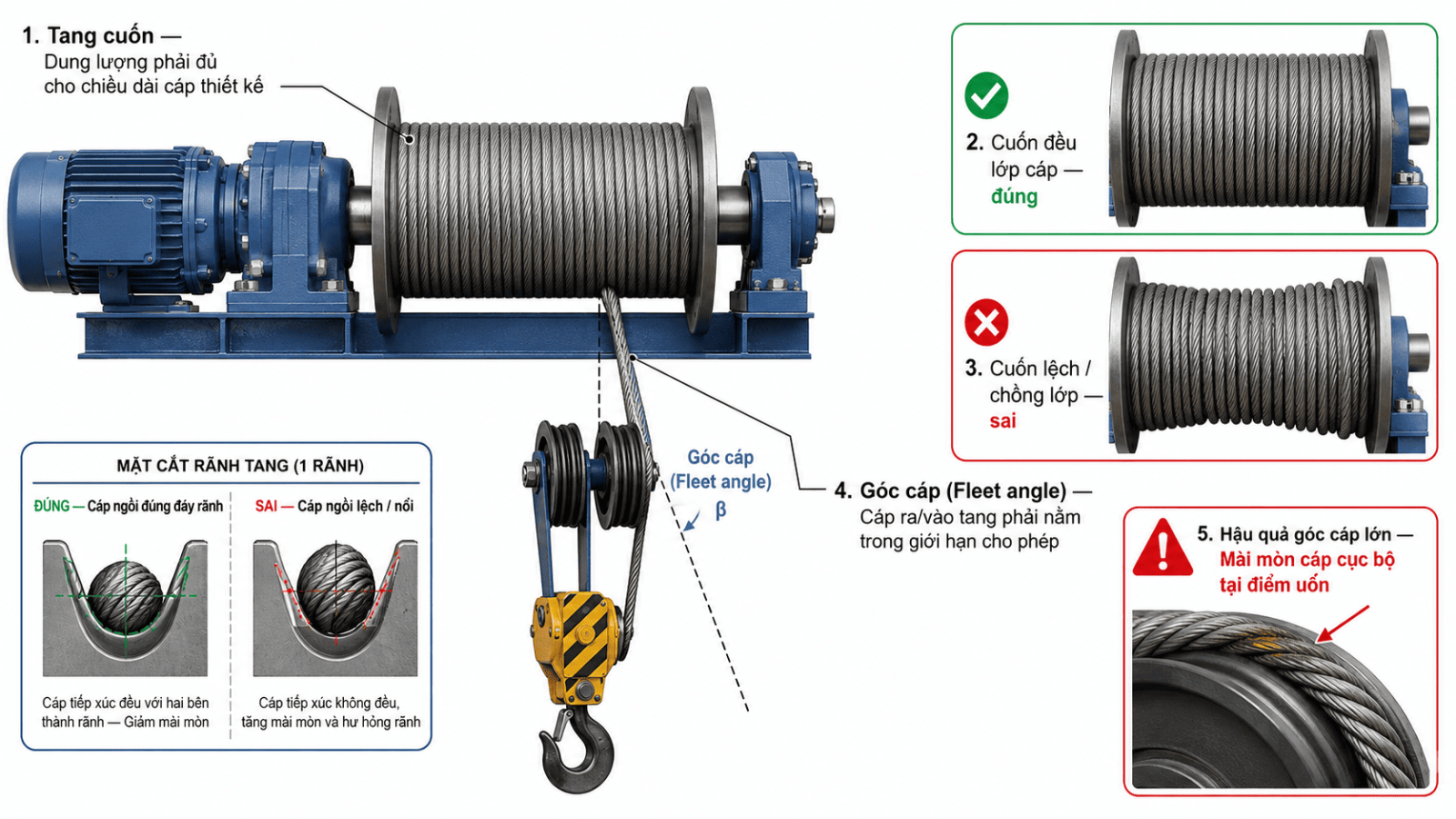

Khi chiều cao nâng tăng lên 9 m hoặc 12 m, vấn đề không chỉ là cáp dài hơn. Tang cuốn phải đủ dung lượng để cáp xếp đúng rãnh, góc cáp không bị lệch quá mức và phanh nâng phải làm việc ổn định trong thời gian dài hơn.

Gợi ý thiết bị cho dải này:

• Tải 3,2-6,3 tấn: Pa lăng dầm đơn WorldHoists KNK2104 thu móc cao.
• Tải 4-5 tấn: Pa lăng dầm đơn WorldHoists KNK3104 thu móc cao.
• Tải 6,3 tấn: Pa lăng WorldHoists KNK3104-6.3t tiết kiệm chiều cao nâng.
• Tải 4-5 tấn tiêu chuẩn châu Âu: Pa lăng dầm đơn WorldHoists KNH4102 thu móc cao.

2.3. Dải cao: 12-18 m

Từ 12 m trở lên, pa lăng bắt đầu làm việc trong điều kiện khó hơn: cáp dài, tải dễ dao động, thời gian nâng mỗi chu kỳ dài hơn và lực quán tính khi khởi động hoặc dừng cũng đáng kể hơn.

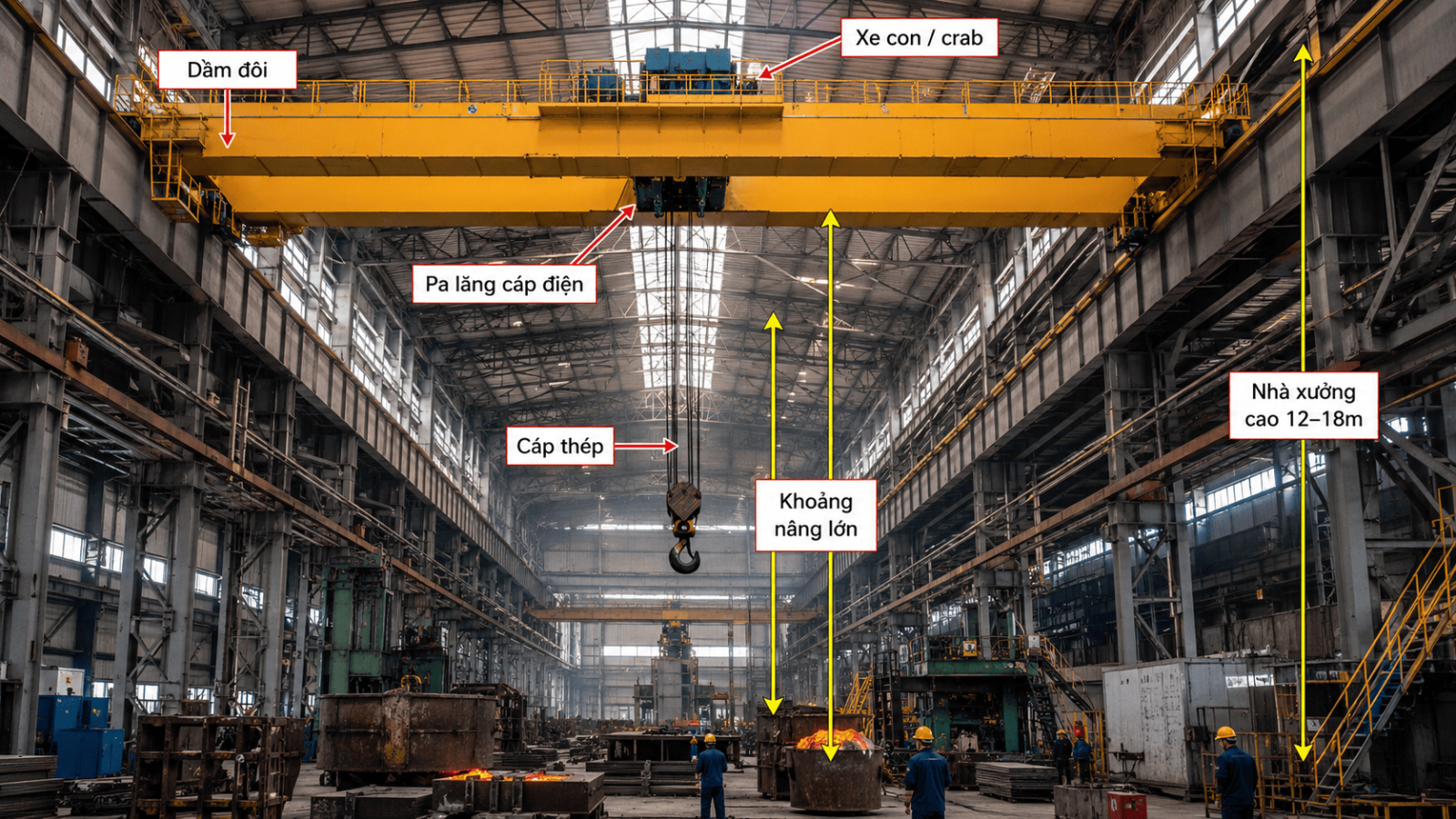

Ở dải này, SHM thường ưu tiên pa lăng cáp điện dầm đôi khi tải trọng lớn, khẩu độ rộng hoặc tần suất vận hành cao. Kết cấu dầm đôi cho phép xe con chạy phía trên hai dầm chính, móc có thể thu cao hơn so với nhiều cấu hình dầm đơn treo dưới dầm.

Một số lựa chọn đáng tham khảo:

• Tải 4-6,3 tấn: Pa lăng dầm đôi WorldHoists KNK3104.
• Tải 8-12,5 tấn: Pa lăng dầm đôi WorldHoists KNH4104.
• Tải 12,5-20 tấn: Pa lăng dầm đôi WorldHoists KNK5104.

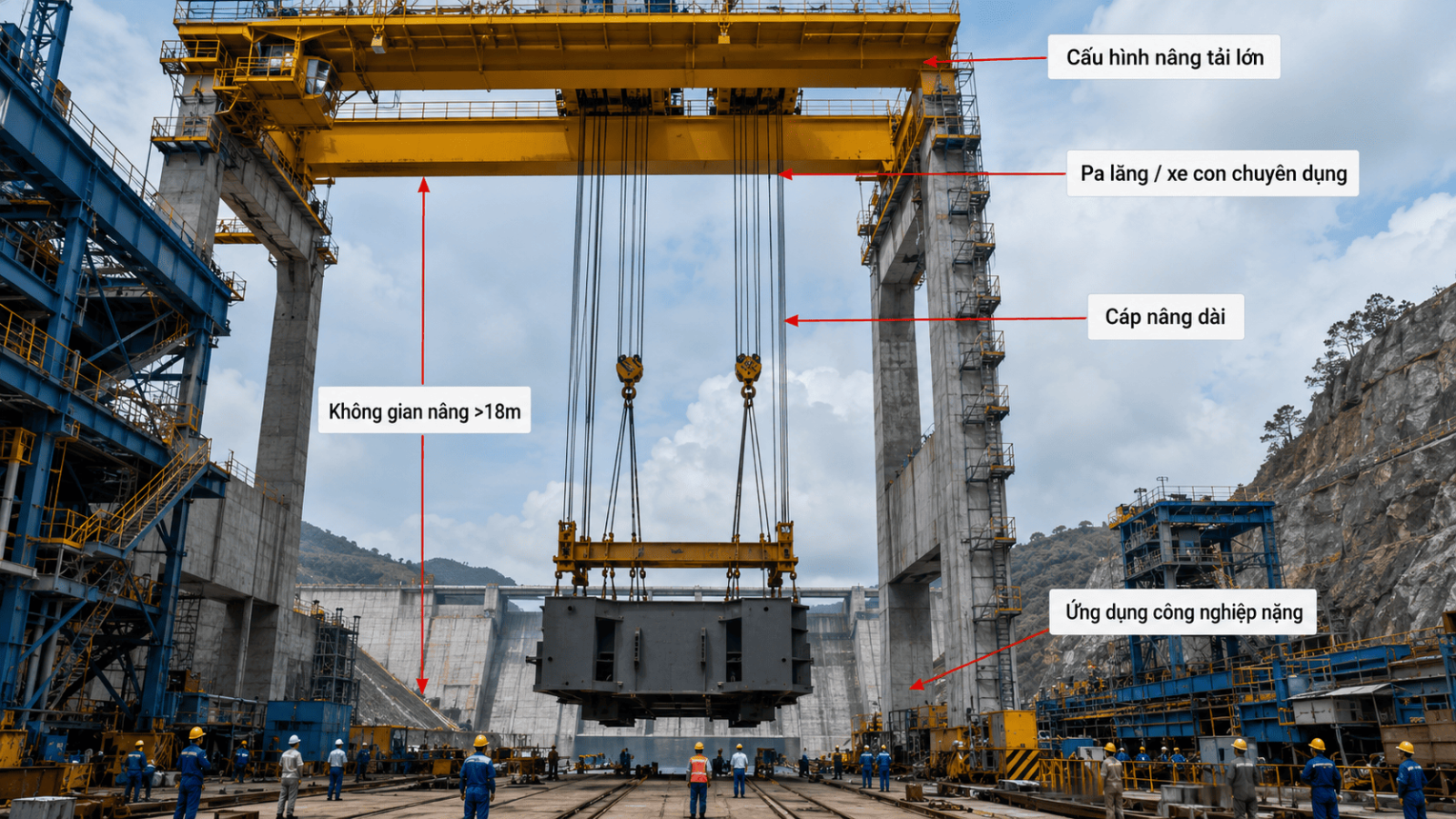

2.4. Dải phi tiêu chuẩn: từ 18 m trở lên

Với chiều cao từ 18 m trở lên, pa lăng thường không nên chọn theo catalog phổ thông. Các dự án thủy điện, nhiệt điện, đóng tàu, kho cao tầng, giếng kỹ thuật hoặc kết cấu siêu trường thường cần khảo sát riêng.

Ở nhóm này, bài toán gồm:

• Tang cuốn và sơ đồ đi cáp: Cáp dài cần tang đủ dung lượng, cáp xếp đều và có hệ thống dẫn cáp phù hợp.

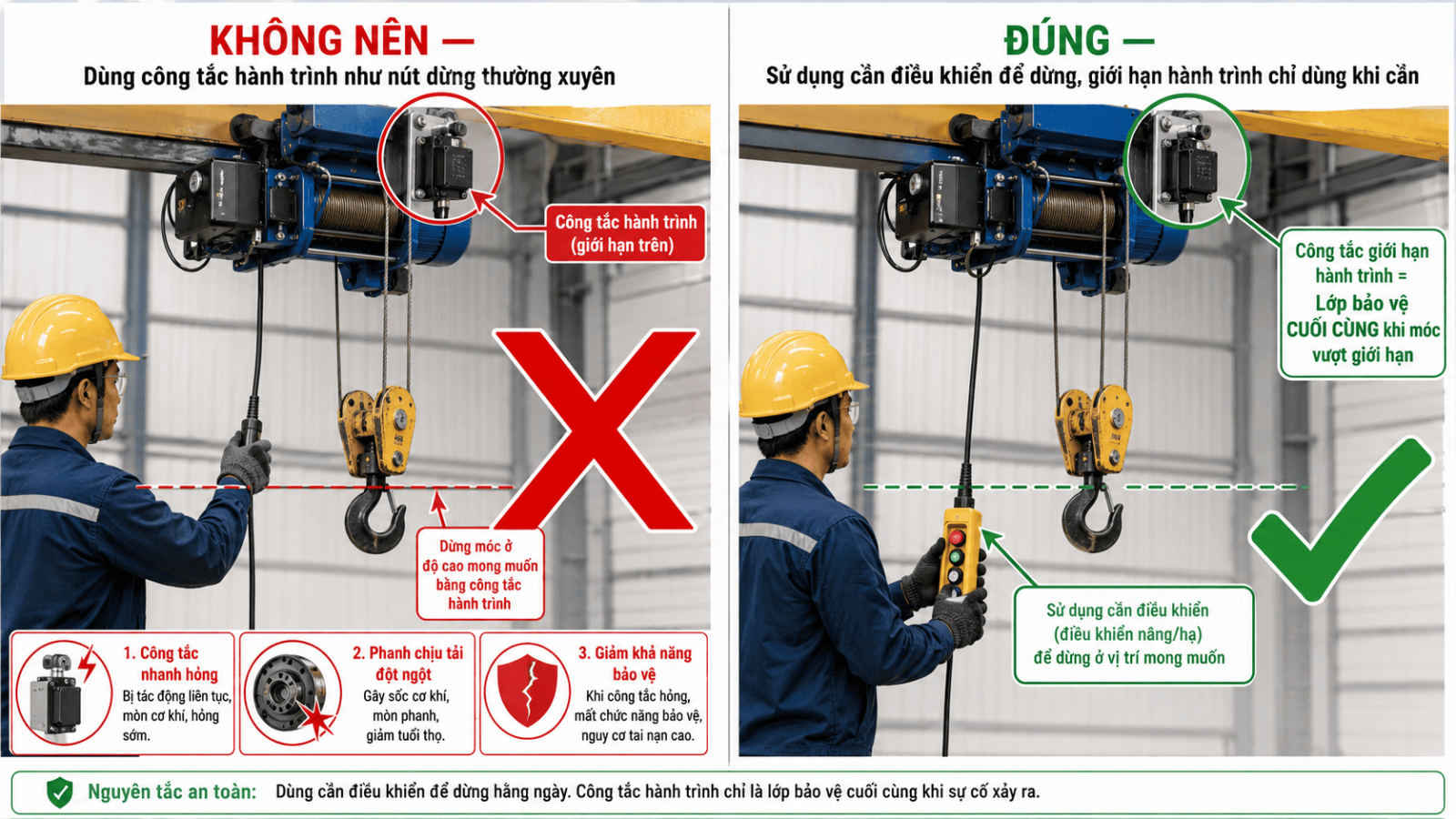

• Phanh và giới hạn hành trình: Phanh nâng, công tắc hành trình trên - dưới và bộ giới hạn tải cần được kiểm tra kỹ.
• Biến tần và điều khiển đồng bộ: Tải treo ở độ cao lớn dễ dao động, nên khởi động và dừng cần êm hơn.
• Kết cấu dầm: Dầm đôi, xe con nâng hạ hoặc tời mở thường phù hợp hơn dầm đơn phổ thông.

Với tải 20-80 tấn, anh, chị có thể tham khảo nhóm pa lăng dầm đôi WorldHoists KNK5200, KNK6200 hoặc các dòng tời mở như Pa lăng tời mở WorldHoists KA3206. Với tải siêu trường, siêu trọng từ 100 tấn trở lên, WorldHoists còn có thương hiệu OritCranes chuyên cho hệ cầu trục, cổng trục công nghiệp nặng như đóng tàu, hạ tầng điện gió và các dây chuyền thép lớn.

Nếu vật nâng dài, nặng hoặc cần nâng đồng thời ở hai điểm, anh, chị nên xem thêm giải pháp cầu trục dầm đôi 2 pa lăng. Đây là cấu hình giúp phân bổ tải tốt hơn và giảm nhu cầu dùng sling treo chéo quá dài, từ đó tận dụng chiều cao nâng hiệu quả hơn.

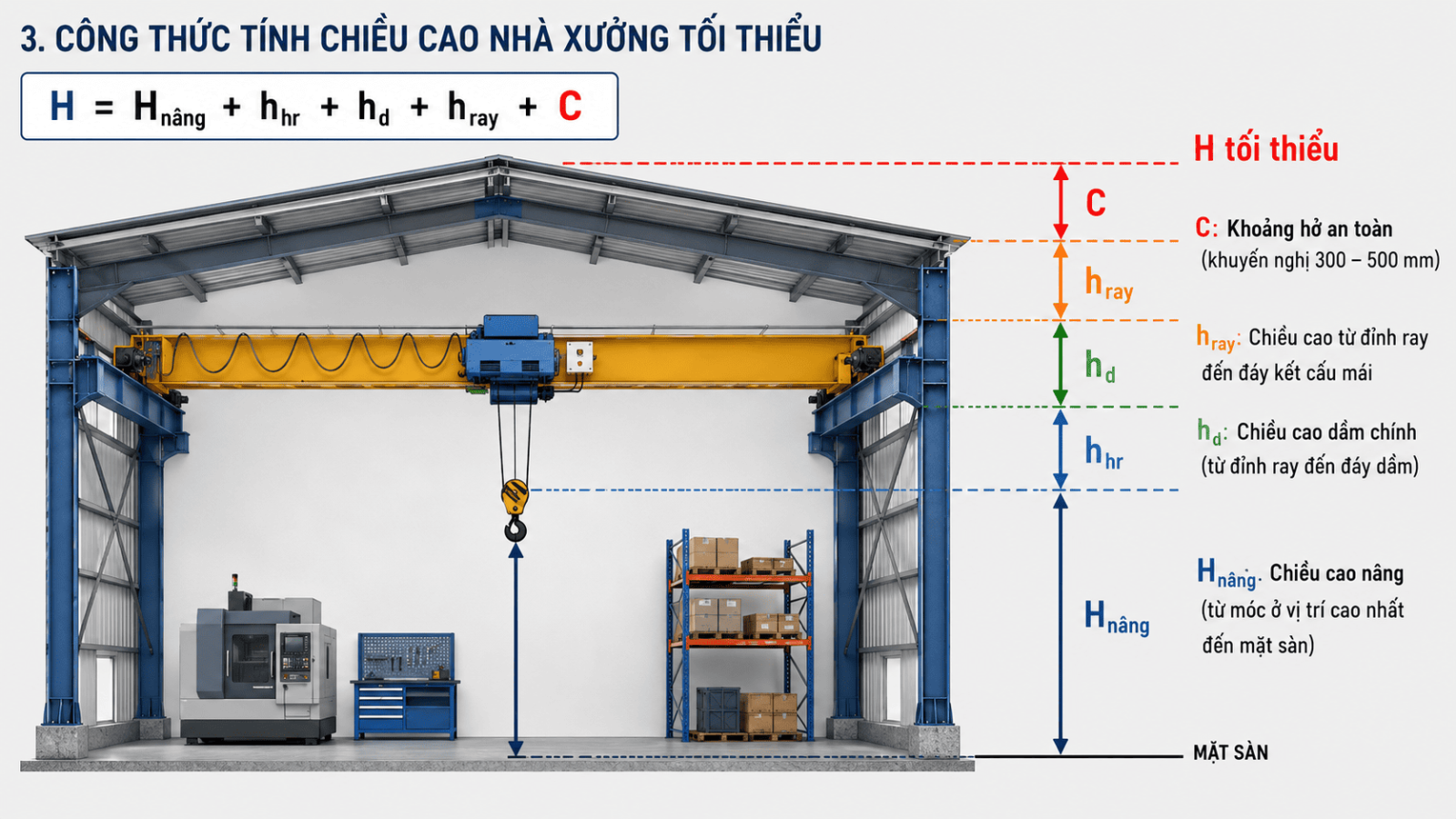

3. Công thức tính chiều cao nhà xưởng tối thiểu

Trước khi chốt model, anh, chị cần kiểm tra nhà xưởng có đủ chiều cao hay không. Công thức tham khảo trong thiết kế cầu trục, cổng trục là:

H = H_nâng + h_hr + h_d + h_ray + C

Trong đó:

• H: Chiều cao thông thủy tối thiểu của nhà xưởng, tính từ nền đến điểm thấp nhất của kết cấu mái hoặc vật cản phía trên.
• H_nâng: Chiều cao nâng hạ thực tế cần dùng, tính từ nền đến tâm móc cẩu ở vị trí làm việc cao nhất.
• h_hr: Headroom của pa lăng, tức khoảng cách từ tâm móc ở vị trí cao nhất đến điểm treo hoặc điểm đặt xe con.
• h_d: Chiều cao tiết diện dầm chính cầu trục hoặc cổng trục.
• h_ray: Chiều cao ray, lớp đệm ray và chi tiết gá liên quan.
• C: Khoảng hở an toàn phía trên thiết bị.

Ví dụ thực tế:

Anh, chị cần nâng khuôn lên cao 5 m tính từ nền. Pa lăng cáp điện dầm đơn có headroom 0,6 m, dầm chính cao 0,4 m, ray và đệm ray cao 0,15 m, khoảng hở an toàn 0,5 m.

H = 5 + 0,6 + 0,4 + 0,15 + 0,5 = 6,65 m

Như vậy, nhà xưởng cần chiều cao thông thủy tối thiểu khoảng 6,65 m. Nếu xưởng chỉ cao 6 m, có 3 hướng xử lý:

• Giảm yêu cầu chiều cao nâng thực tế: Kiểm tra lại chiều cao hàng, chiều cao bàn máy và phụ kiện treo tải.

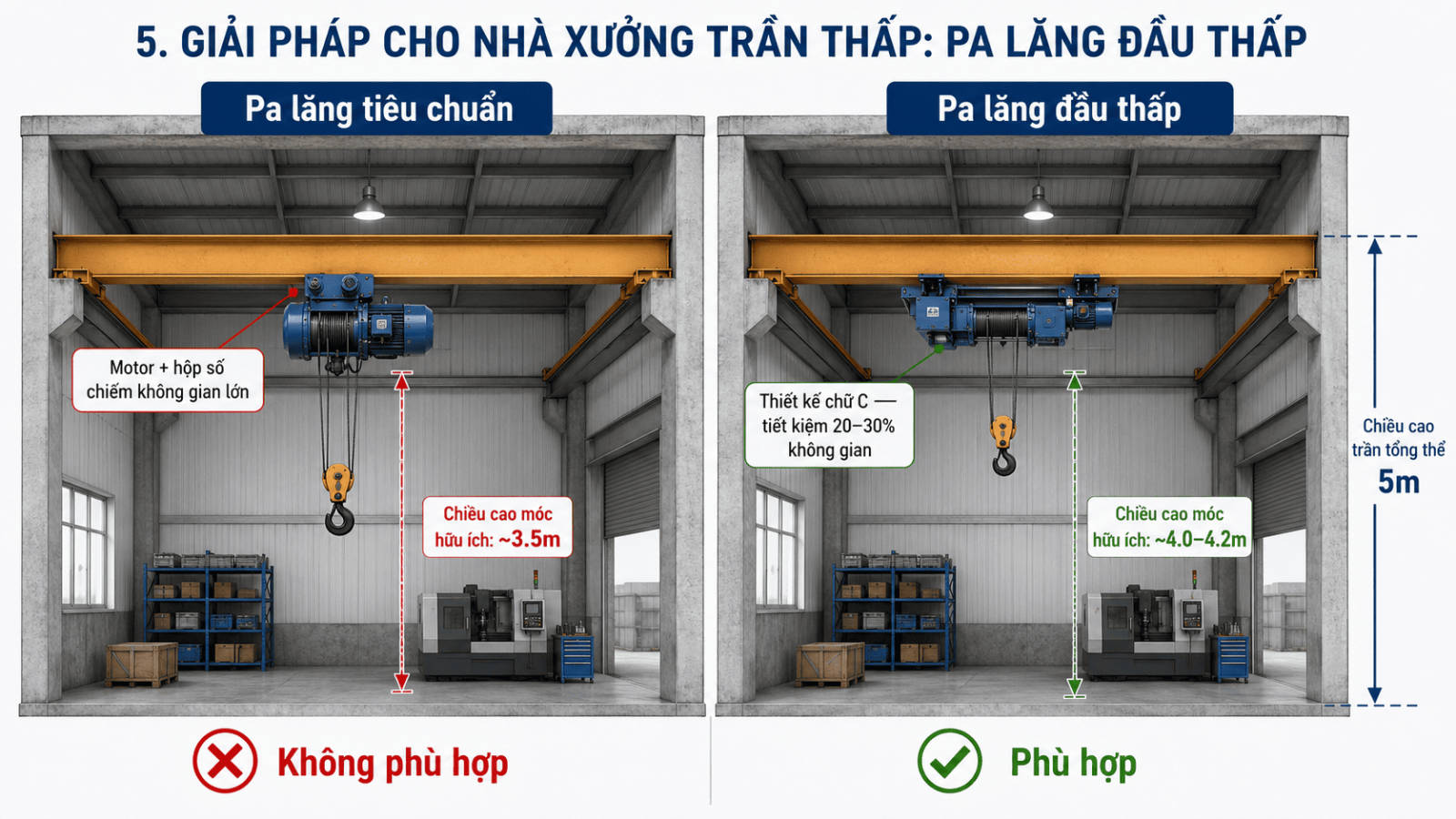

• Đổi sang pa lăng thu móc cao: Chọn cấu hình low headroom để giảm phần chiều cao bị pa lăng chiếm dụng.
• Thay đổi kết cấu dầm: Cân nhắc dầm đôi, dầm treo, ray đặt cao hơn hoặc thiết kế cầu trục riêng.

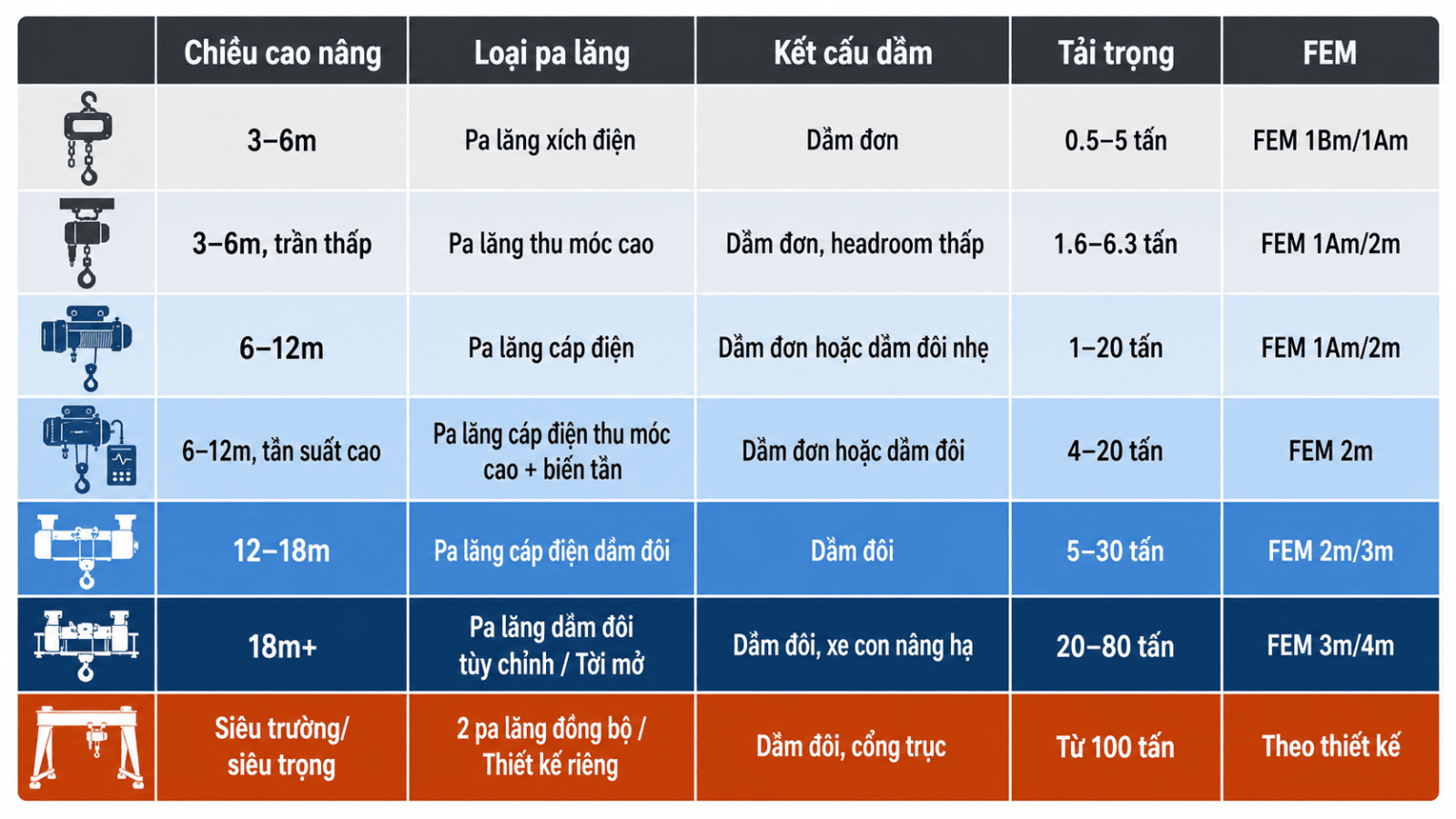

Bảng ước tính nhanh:
