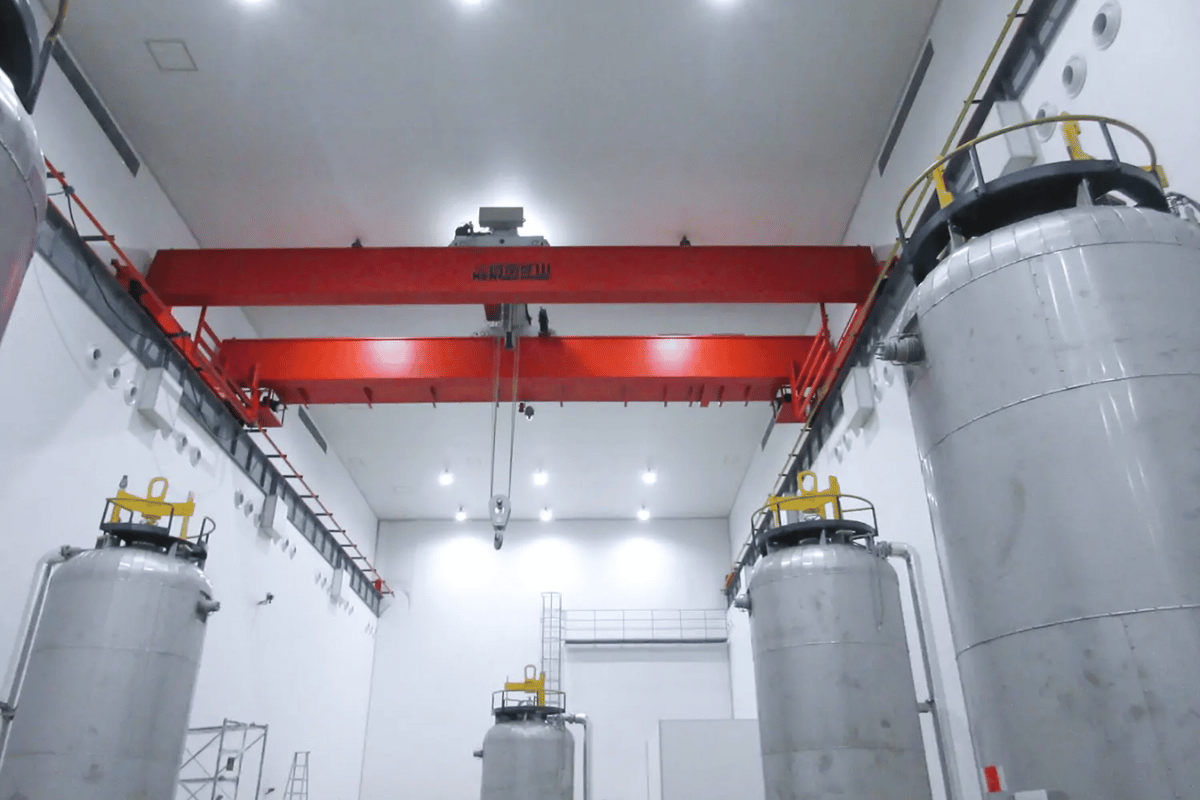

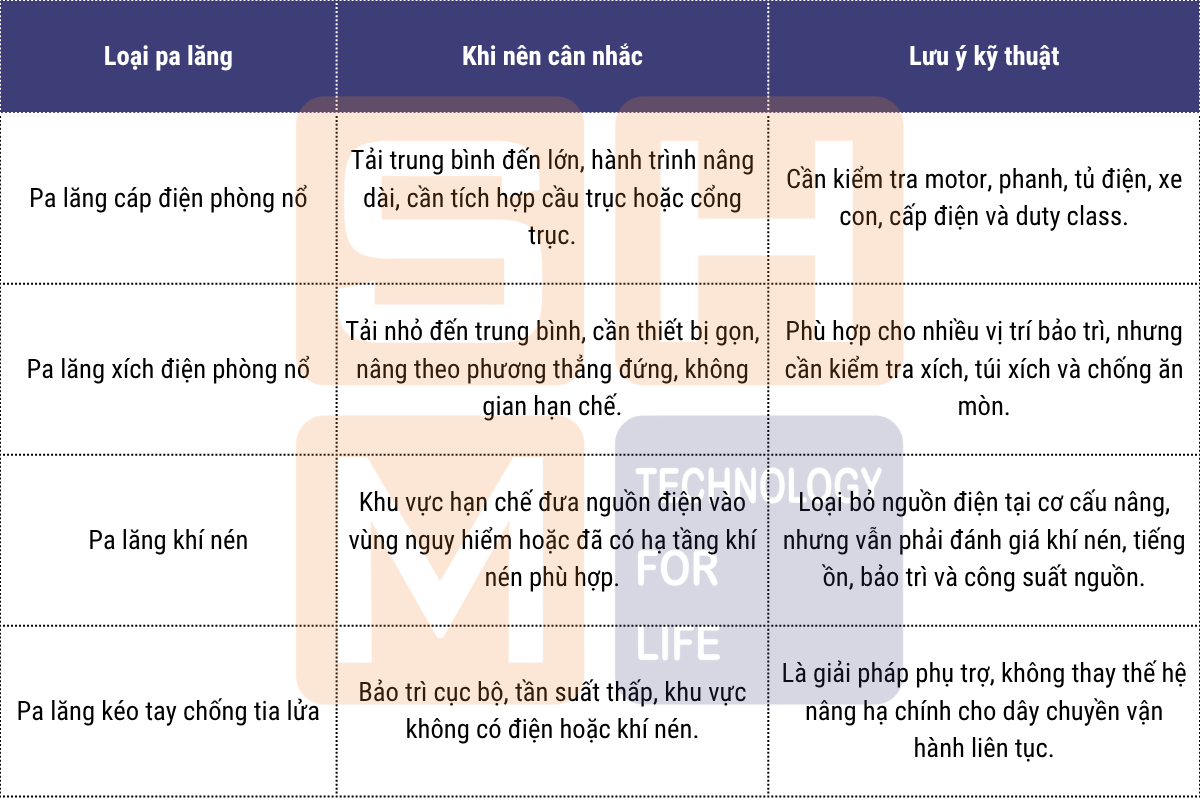

Với phần lớn hệ cầu trục/cổng trục trong nhà máy hóa chất, pa lăng cáp điện phòng nổ vẫn là nhóm được cân nhắc nhiều vì đáp ứng tốt tải trọng, hành trình nâng và khả năng tích hợp hệ thống. Nếu nhà xưởng thấp, anh, chị nên ưu tiên thiết kế thu móc cao, còn gọi là low headroom, để tận dụng tối đa chiều cao nâng.
SHM hiện là nhà phân phối chính thức các dòng pa lăng cáp điện WorldHoists tiêu chuẩn Châu Âu với nhiều cấu hình dầm đơn, dầm đôi, thu móc cao và phòng nổ. Với dự án yêu cầu tiêu chuẩn cao hơn hoặc hồ sơ ATEX/IECEx chặt chẽ, anh, chị có thể tham khảo thêm pa lăng Stahl Đức để đối chiếu yêu cầu chứng nhận.
5. Cách chọn pa lăng phòng nổ cho nhà máy hóa chất theo 7 nhóm thông số
Để chọn pa lăng phòng nổ cho nhà máy hóa chất, bạn không nên bắt đầu bằng câu hỏi “giá bao nhiêu” mà nên bắt đầu bằng “thiết bị sẽ làm việc trong điều kiện nào”. Sau đây là 7 nhóm thông số SHM thường kiểm tra trước khi đề xuất cấu hình.
5.1. Tải trọng và hệ số dự phòng
Tải trọng không chỉ là khối lượng vật nâng. Bạn cần cộng thêm phụ kiện gá kẹp, sling, móc treo phụ, độ lệch tải và tình huống tải lớn nhất có thể xảy ra trong vận hành.
-
Tải thường xuyên: Khối lượng được nâng nhiều nhất trong ngày.
-
Tải lớn nhất: Khối lượng tối đa cần xử lý, kể cả tình huống bảo trì thiết bị công nghệ.
-
Tải phụ kiện: Khối lượng gá kẹp, khung treo, thùng chứa hoặc cụm treo phụ.
-
Hệ số dự phòng: Cần được kỹ sư tính theo tiêu chuẩn thiết kế và điều kiện vận hành, không chọn cảm tính.

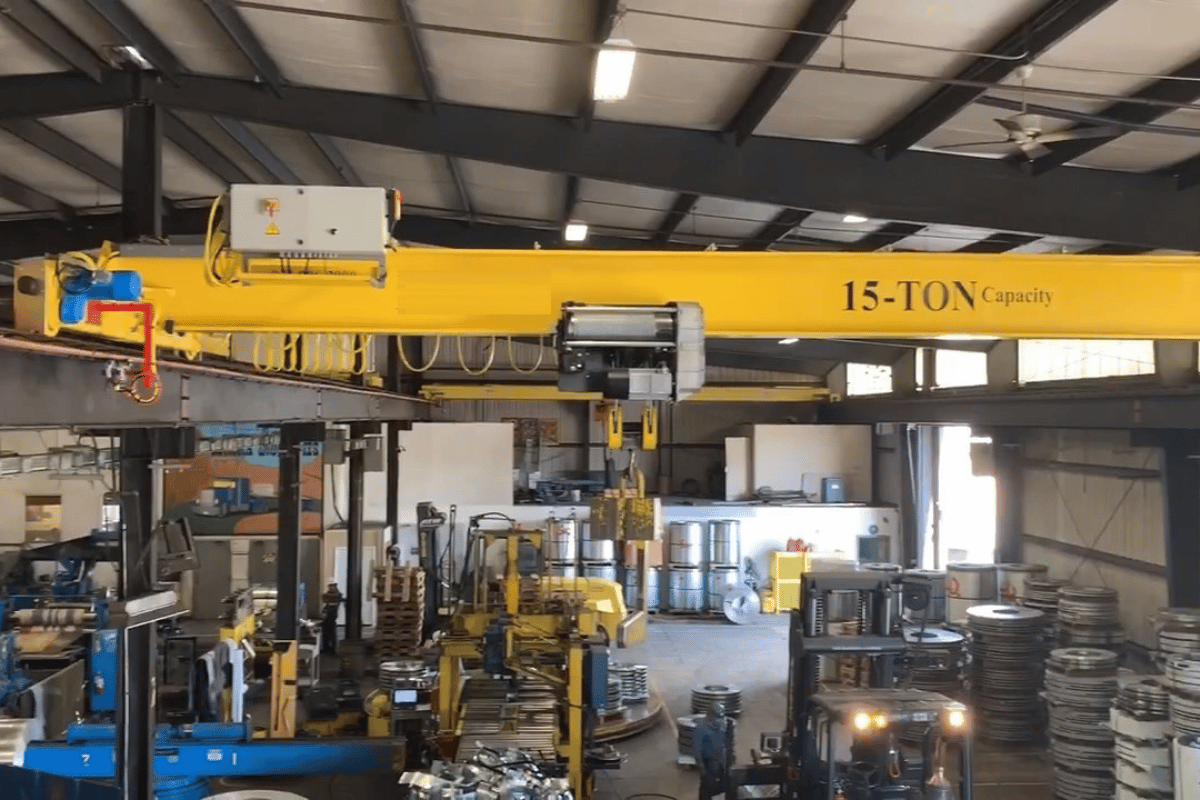

Với dòng WorldHoists phòng nổ, các cấu hình thường được tư vấn trong dải 2 - 3,2 tấn, 4 - 5 tấn và 6,3 - 10 tấn. Tải lớn hơn cần khảo sát kỹ hơn về dầm, khẩu độ, chế độ làm việc và phương án cầu trục/cổng trục đồng bộ.

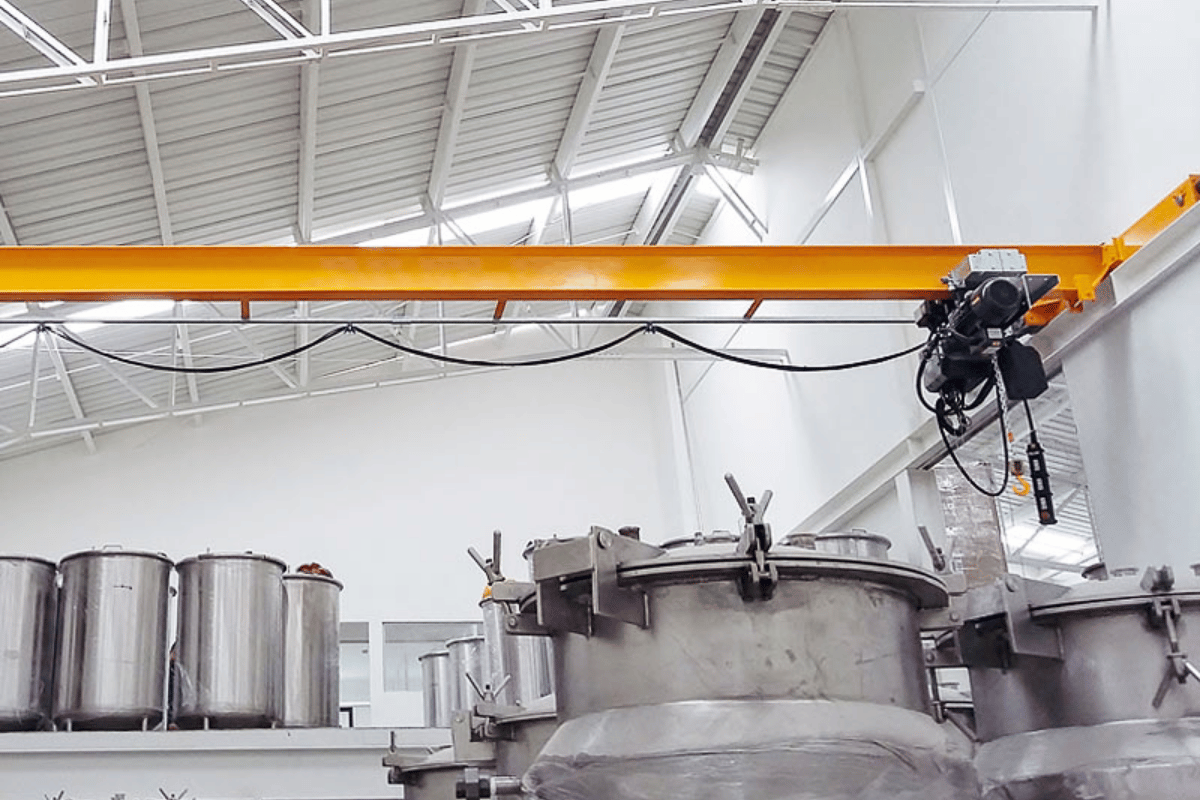

5.2. Chiều cao nâng, khẩu độ và khoảng không nhà xưởng
Trong nhà máy hóa chất, khu vực lắp đặt thường có bồn chứa, đường ống, sàn thao tác, thang kỹ thuật hoặc tuyến cáp. Vì vậy, khoảng không nâng hạ quan trọng không kém tải trọng.
-
Chiều cao nâng: Tính từ điểm móc thấp nhất đến điểm nâng cao nhất cần đạt.
-
Khoảng không dưới dầm: Quyết định có cần pa lăng thu móc cao hay không.
-
Khẩu độ cầu trục: Ảnh hưởng đến dầm chính, tải bánh xe và kết cấu nhà xưởng.
-
Vùng cấm va chạm: Cần tránh đường ống, van, bồn, hệ thống PCCC, máng cáp và thiết bị công nghệ.
Nếu nhà xưởng trần thấp, chọn pa lăng nhỏ hơn chưa chắc giải quyết được bài toán. Giải pháp đúng thường là dùng thiết kế thu móc cao để móc cẩu lên sát dầm hơn, giúp tăng chiều cao nâng hữu dụng.
5.3. Phân vùng nguy hiểm và loại môi chất
Đây là nhóm thông số quan trọng nhất của pa lăng phòng nổ cho nhà máy hóa chất. Cùng là hóa chất, nhưng khu vực hơi dung môi, khu vực khí hydro, khu chứa bụi hóa chất hoặc khu có hơi ăn mòn sẽ có yêu cầu khác nhau.
-
Môi trường khí/hơi dung môi: Kiểm tra Zone, nhóm khí, cấp nhiệt độ và khả năng thông gió.
-
Môi trường bụi dễ cháy: Kiểm tra Zone 20/21/22, cấp chống bụi và khả năng bám bụi trên bề mặt nóng.
-
Môi trường ăn mòn: Cân nhắc vật liệu, sơn phủ, cấp IP, dây cáp, móc, xích, bulong và lịch bảo trì.
-
Môi trường ẩm hoặc rửa vệ sinh: Kiểm tra nguy cơ nước/hóa chất xâm nhập hộp điện, motor và phanh.
Nếu thông tin môi chất chưa rõ, anh, chị nên xác nhận lại với HSE hoặc đơn vị đánh giá chuyên môn trước khi chốt model.
5.4. Chế độ làm việc
Pa lăng đủ tải nhưng sai chế độ làm việc vẫn có thể nhanh hỏng. Duty class, FEM hoặc ISO cho biết thiết bị phù hợp với tần suất nâng hạ và mức độ sử dụng nào.
-
Số ca vận hành: Một ca, hai ca hay ba ca mỗi ngày.
-
Số lần nâng/hạ: Bao nhiêu chu kỳ mỗi giờ hoặc mỗi ngày.
-
Tỷ lệ tải: Pa lăng thường nâng gần tải tối đa hay chỉ nâng tải nhẹ.
-
Yêu cầu dừng máy: Dây chuyền có cho phép dừng để bảo trì hay cần tính phương án dự phòng.
Với nhà máy hóa chất vận hành liên tục, việc chọn duty class thấp để tiết kiệm chi phí ban đầu có thể làm tăng chi phí vòng đời do dừng máy, thay phụ tùng sớm và phát sinh rủi ro an toàn.
5.5. Tốc độ nâng hạ và điều khiển
Nâng bồn hóa chất, cụm bơm, van lớn hoặc thiết bị công nghệ cần chuyển động êm và dễ kiểm soát. Tốc độ quá nhanh có thể làm rung lắc tải, còn tốc độ quá chậm có thể ảnh hưởng năng suất.
-
Tốc độ nâng: Nên phù hợp với loại vật nâng, chiều cao nâng và yêu cầu thao tác chính xác.
-
Tốc độ di chuyển: Cần kiểm soát khi đi qua khu vực có đường ống, thiết bị công nghệ hoặc lối thao tác hẹp.
-
Biến tần: Có thể hỗ trợ khởi động/dừng êm và giảm rung lắc, nhưng cấu hình phải phù hợp với môi trường phòng nổ.
-
Thiết bị điều khiển: Tay bấm, remote hoặc tủ điều khiển cần được đánh giá theo vị trí người vận hành và phân vùng nguy hiểm.
Khi cần tìm hiểu nền tảng điều khiển tốc độ, anh, chị có thể đọc thêm bài ứng dụng biến tần trong điều khiển tốc độ cầu trục hiện đại của SHM.
5.6. Hệ cấp điện, ray, phanh và phụ kiện đồng bộ
Trong môi trường dễ cháy nổ, chỉ thay pa lăng là chưa đủ. Hệ cấp điện, ray, phanh, tủ điện, điều khiển và phụ kiện cơ khí cũng phải được xem xét theo cùng điều kiện vận hành.
-
Hệ cấp điện: Cần kiểm tra cáp, máng treo, ray dẫn điện, chổi lấy điện, điểm nối và khả năng chống bụi/ẩm.
-
Phanh: Cần kiểm tra lực hãm, độ mòn, khả năng giữ tải và nguyên lý làm việc khi mất điện.
-
Cáp/xích/móc: Cần kiểm tra mài mòn, ăn mòn, biến dạng, độ bôi trơn và ngàm an toàn.
-
Tủ điện và hộp đấu nối: Không tự ý thay đổi kết cấu, khoan cắt hoặc mở khi chưa đảm bảo điều kiện an toàn.
Với hệ cấp điện ngang, SHM có các bài/sản phẩm liên quan như hệ cấp điện máng C và ray điện hộp kín. Với cơ cấu hãm tải, anh, chị có thể tham khảo phanh thủy lực cầu trục để hiểu thêm về vai trò của phanh trong hệ nâng hạ tải trọng lớn.
5.7. Hồ sơ kỹ thuật, kiểm định và dịch vụ sau lắp đặt
Với thiết bị nâng hạ trong nhà máy hóa chất, hồ sơ kỹ thuật quan trọng gần như ngang với bản thân thiết bị. Thiếu hồ sơ sẽ gây khó cho nghiệm thu, kiểm định, bảo trì và truy xuất phụ tùng.
Anh, chị nên yêu cầu nhà cung cấp chuẩn bị catalog, bản vẽ kỹ thuật, CO/CQ, chứng nhận liên quan, hướng dẫn vận hành, hướng dẫn bảo trì và cam kết dịch vụ sau lắp đặt. Các tài liệu này giúp đội vận hành kiểm tra tải trọng, chiều cao nâng, tốc độ, kích thước, tải bánh xe, thông số điện và chu kỳ bảo trì.

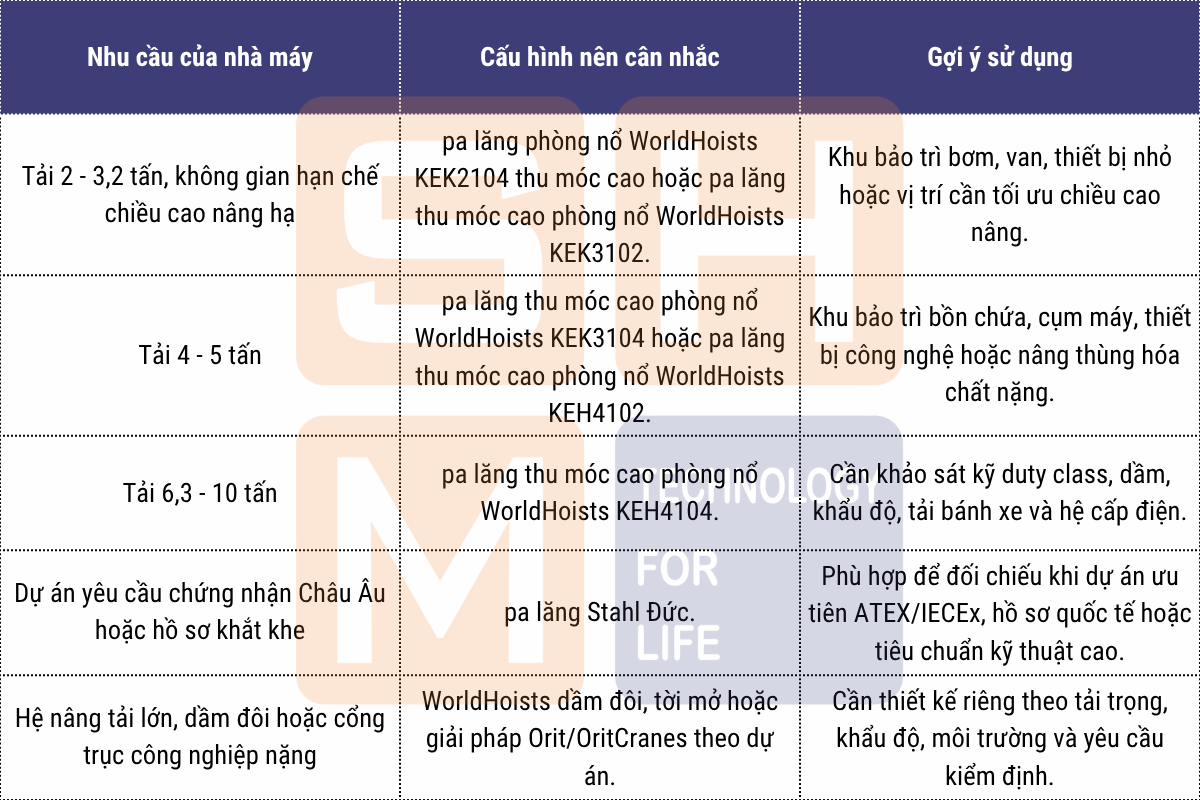

6. Gợi ý cấu hình WorldHoists và STAHL theo nhu cầu
Bảng dưới đây chỉ là gợi ý định hướng ban đầu. Cấu hình cuối cùng cần dựa trên khảo sát thực tế, phân vùng nguy hiểm, bản vẽ nhà xưởng, tải trọng và yêu cầu chứng chỉ.
Nếu anh, chị cần tham khảo dải sản phẩm pa lăng tổng quát trước khi gửi yêu cầu kỹ thuật, có thể xem trang báo giá pa lăng của SHM.
7. Quy trình tư vấn 3 bước của SHM
Với pa lăng phòng nổ cho nhà máy hóa chất, SHM không khuyến khích chọn thiết bị chỉ qua một mã model hoặc một mức tải trọng. Cách làm phù hợp hơn là xác định bài toán nâng hạ, giải thích nguyên nhân gốc rễ và đề xuất hệ thống đồng bộ.
7.1. Bước 1: Xác định vấn đề
Thông tin SHM thường hỏi khách hàng:
-
Bạn cần nâng gì: Bồn, thùng hóa chất, cụm bơm, van, khuôn, thiết bị bảo trì hay nguyên liệu đóng kiện.
-
Tải trọng thực tế: Tải lớn nhất, tải thường xuyên và phụ kiện gá kẹp đi kèm.
-
Môi trường làm việc: Zone, loại khí/hơi/bụi, độ ẩm, ăn mòn và nhiệt độ.
-
Không gian lắp đặt: Chiều cao nhà xưởng, khẩu độ, dầm hiện có, vị trí đường ống và vùng cấm va chạm.
-
Yêu cầu hồ sơ: ATEX, IECEx, CO/CQ, tiêu chuẩn dự án hoặc yêu cầu kiểm định nội bộ.
7.2. Bước 2: Giải thích nguyên nhân gốc rễ
Sau khi có dữ liệu, đội ngũ kỹ thuật sẽ làm rõ nguyên nhân thật sự của bài toán:
-
Nếu khu vực có hơi dung môi: Vấn đề không chỉ là motor phòng nổ mà còn là tủ điện, cáp, tay bấm, phanh và ma sát cơ khí.
-
Nếu vận hành nhiều ca: Vấn đề không chỉ là tải trọng mà còn là duty class, tản nhiệt, phanh và kế hoạch bảo trì.
-
Nếu nhà xưởng thấp: Vấn đề không phải lúc nào cũng là giảm tải trọng, mà là chọn pa lăng thu móc cao và bố trí dầm hợp lý.
-
Nếu môi trường ăn mòn: Vấn đề không chỉ là cấp phòng nổ mà còn là vật liệu, sơn phủ, cấp IP và lịch kiểm tra định kỳ.
7.3. Bước 3: Đưa ra giải pháp
Giải pháp có thể bao gồm cơ cấu nâng, kết cấu cầu trục/cổng trục, hệ cấp điện, điều khiển, phanh, giới hạn hành trình và kế hoạch bảo trì. Nếu thông tin Zone chưa rõ, SHM sẽ khuyến nghị anh, chị xác nhận lại với HSE hoặc đơn vị đánh giá chuyên môn trước khi chốt model.
Anh, chị có thể xem thêm nhóm giải pháp cầu trục và cổng trục nếu dự án cần thiết kế đồng bộ từ kết cấu đến pa lăng.
8. Lắp đặt, vận hành và bảo trì pa lăng phòng nổ trong môi trường hóa chất
Thiết bị tốt chỉ là một phần của bài toán. Trong môi trường hóa chất, lắp đặt sai, mở hộp điện không đúng quy trình hoặc bảo trì thiếu kỷ luật đều có thể làm giảm mức bảo vệ của hệ thống.
Trước, trong và sau khi lắp đặt, bạn nên kiểm tra:
-
Trước lắp đặt: Rà hồ sơ kỹ thuật, bản vẽ, điều kiện dầm, nguồn điện, phân vùng nguy hiểm và lối thao tác bảo trì.
-
Trong lắp đặt: Không tự ý khoan, cắt, thay đổi vỏ phòng nổ, hộp đấu nối hoặc kết cấu đã được chứng nhận.
-
Khi vận hành: Không vượt tải, không kéo xiên, không đứng dưới tải, không nâng người và không mở tủ/hộp điện khi chưa đảm bảo điều kiện an toàn.
-
Khi bảo trì định kỳ: Kiểm tra cáp/xích, móc, phanh, dầu hộp số, mặt bích Ex d, đầu nối điện, dấu hiệu ăn mòn và tình trạng cấp điện.
-
Sau sửa chữa: Cần kiểm tra lại chức năng nâng hạ, phanh, giới hạn hành trình, khả năng phòng nổ và hồ sơ liên quan trước khi đưa vào vận hành.
Môi trường hóa chất có thể làm tăng tốc độ lão hóa gioăng, vỏ cáp, lớp sơn, bulong, bề mặt phanh và chi tiết cơ khí. Vì vậy, lịch bảo trì nên dựa trên mức độ ăn mòn, tần suất vận hành và yêu cầu kiểm định của từng khu vực.
9. Checklist cần tham khảo trước khi tiến hành liên hệ SHM để yêu cầu tư vấn hoặc báo giá
Nếu anh, chị muốn SHM tư vấn nhanh và sát thực tế hơn, hãy chuẩn bị các thông tin sau. Chỉ cần đủ 70 - 80% dữ liệu ban đầu, đội ngũ kỹ thuật đã có thể định hướng cấu hình sơ bộ và chỉ ra phần nào cần khảo sát thêm.
-
Tải trọng nâng: Ví dụ 2 tấn, 5 tấn, 10 tấn hoặc tải lớn nhất cần nâng.
-
Chiều cao nâng: Từ mặt sàn đến điểm nâng cao nhất.
-
Khẩu độ hoặc chiều dài di chuyển: Nếu tích hợp cầu trục, cổng trục hoặc monorail.
-
Môi trường làm việc: Hóa chất gì, khí/hơi/bụi gì, có ăn mòn không.
-
Phân vùng nguy hiểm: Zone 1, Zone 2, Zone 21, Zone 22 hoặc chưa xác định.
-
Tần suất vận hành: Số ca/ngày, số lần nâng/hạ mỗi giờ và tỷ lệ tải thường dùng.
-
Nguồn điện hoặc khí nén: Điện áp, hạ tầng sẵn có và vị trí cấp nguồn.
-
Không gian lắp đặt: Trần thấp, nhiều đường ống, dầm có sẵn hay làm mới.
-
Yêu cầu chứng chỉ: ATEX, IECEx, CO/CQ, tiêu chuẩn dự án hoặc yêu cầu nghiệm thu riêng.
-
Ảnh/bản vẽ: Layout, mặt bằng, vị trí lắp đặt và ảnh khu vực nâng hạ.
10. Câu hỏi thường gặp
10.1. Pa lăng phòng nổ cho nhà máy hóa chất khác gì pa lăng thường?
Pa lăng phòng nổ cho nhà máy hóa chất được thiết kế để giảm nguy cơ phát sinh tia lửa, nhiệt cao hoặc hồ quang điện trong khu vực có khí, hơi dung môi hoặc bụi dễ cháy. Pa lăng thường không được thiết kế cho các điều kiện này nên không nên dùng trong khu vực đã phân vùng nguy hiểm.
10.2. Có bắt buộc phải dùng pa lăng đạt ATEX hoặc IECEx không?
Điều này phụ thuộc vào tiêu chuẩn dự án, phân vùng nguy hiểm, quy định nội bộ của nhà máy và yêu cầu kiểm định. Với các dự án hóa chất, lọc hóa dầu hoặc có nhà thầu quốc tế, ATEX/IECEx thường được đưa vào yêu cầu kỹ thuật ngay từ đầu.
10.3. Zone 1 và Zone 2 ảnh hưởng thế nào đến việc chọn pa lăng?
Zone 1 có khả năng xuất hiện hỗn hợp cháy nổ trong vận hành bình thường, nên yêu cầu thiết bị thường nghiêm ngặt hơn Zone 2. Khi chưa rõ Zone, bạn nên xác nhận với HSE hoặc đơn vị đánh giá chuyên môn trước khi chọn model.
10.4. Nên chọn pa lăng cáp điện hay pa lăng xích điện phòng nổ?
Pa lăng cáp điện thường phù hợp với tải trung bình đến lớn, hành trình nâng dài và tích hợp cầu trục/cổng trục. Pa lăng xích điện phù hợp hơn với tải nhỏ đến trung bình, không gian gọn và vị trí cần nâng chính xác.
10.5. Nhà xưởng trần thấp có dùng được pa lăng phòng nổ không?
Có thể, nhưng cần khảo sát khoảng không dưới dầm, vị trí móc, đường ống và hành trình xe con. Trong nhiều trường hợp, pa lăng thu móc cao hoặc low headroom là hướng phù hợp hơn pa lăng treo thông thường.
10.6. Pa lăng phòng nổ WorldHoists có những tải trọng nào?
Các cấu hình WorldHoists phòng nổ thường được tư vấn trong dải 2 - 3,2 tấn, 4 - 5 tấn và 6,3 - 10 tấn, tùy model KEK/KEH. Tải lớn hơn cần xem xét thêm phương án dầm đôi, tời mở hoặc giải pháp thiết kế riêng.
10.7. Bao lâu nên kiểm tra và bảo trì pa lăng phòng nổ?
Chu kỳ bảo trì phụ thuộc vào tần suất vận hành, mức tải, độ ăn mòn và yêu cầu kiểm định. Với môi trường hóa chất, nên kiểm tra định kỳ chặt hơn khu vực khô sạch, đặc biệt là cáp/xích, móc, phanh, mặt bích Ex d, đầu nối điện và dấu hiệu ăn mòn.
10.8. SHM có tư vấn trọn gói pa lăng, cầu trục và cổng trục phòng nổ không?
Có. SHM tư vấn theo hướng đồng bộ từ nhu cầu nâng hạ, phân vùng môi trường, tải trọng, chiều cao nâng, pa lăng, dầm cầu trục/cổng trục, hệ cấp điện, lắp đặt, kiểm tra vận hành và bảo trì sau bàn giao.
11. Kết luận
Pa lăng phòng nổ cho nhà máy hóa chất cần được chọn theo một hệ thống tiêu chí, không chỉ theo tải trọng và giá mua. Anh, chị nên kiểm tra phân vùng nguy hiểm, tiêu chuẩn ATEX/IECEx, nhóm khí, cấp nhiệt độ, duty class, chiều cao nâng, hệ cấp điện, phanh, hồ sơ kỹ thuật và kế hoạch bảo trì.
Nếu đang cần tư vấn pa lăng phòng nổ cho nhà máy hóa chất, hoặc cần thiết kế đồng bộ hệ pa lăng, cầu trục, cổng trục trong khu vực có nguy cơ cháy nổ. Anh, chị có thể liên hệ SHM qua hotline: 0325 878 868 hoặc 0789 376 856. Đội ngũ kỹ thuật sẽ hỗ trợ kiểm tra nhu cầu nâng hạ, điều kiện môi trường, tải trọng, chiều cao nâng và phương án lắp đặt phù hợp.
