Pa lăng dùng cho cầu trục, cổng trục trong xưởng sửa chữa, lắp ráp ô tô: Cách chọn, lắp đặt và vận hành

Pa lăng xưởng sửa chữa ô tô giúp nâng động cơ, hộp số, cụm cầu, chassis và các chi tiết nặng mà cầu nâng ô tô không xử lý được. Nếu chọn đúng, thiết bị làm xưởng gọn hơn, thao tác nhanh hơn và giảm rủi ro khi thợ phải xử lý tải nặng trong khoang máy chật. Bài viết này đi theo khung tư vấn của SHM: xác định vấn đề trong xưởng của bạn, giải thích nguyên nhân kỹ thuật, rồi đề xuất loại pa lăng, cách lắp đặt, vận hành và bảo dưỡng phù hợp.

1. Xưởng sửa chữa ô tô cần pa lăng trong những việc nào?

Vấn đề đầu tiên cần làm rõ là pa lăng không thay thế cầu nâng. Cầu nâng nâng cả xe lên để thợ thao tác gầm, còn pa lăng nâng từng cụm chi tiết nặng ra khỏi xe hoặc đưa chi tiết đó đến bàn sửa chữa.

Trong xưởng ô tô, pa lăng thường dùng cho các việc sau:

• Nâng động cơ ra khỏi khoang máy: Pa lăng giúp kéo động cơ theo phương thẳng đứng, hạn chế va chạm với két nước, mặt ca lăng, dây điện và vỏ thân xe.
• Nâng hoặc hạ hộp số: Khi kết hợp với phụ kiện cẩu đúng tải, pa lăng giúp giữ hộp số ổn định hơn trong lúc tháo lắp.
• Giữ cụm cầu, chassis hoặc khung phụ: Thiết bị hỗ trợ căn chỉnh, gò hàn, tháo bu lông và lắp lại chi tiết nặng.
• Di chuyển cụm máy trong xưởng: Nếu có con chạy trên dầm I, pa lăng có thể đưa tải từ khoang sửa chữa sang bàn nguội hoặc khu vệ sinh phụ tùng.
• Giải phóng mặt sàn: Pa lăng treo dầm giúp giảm phụ thuộc vào cẩu móc động cơ di động, vốn chiếm lối đi và dễ vướng xe đẩy dụng cụ.

Nguyên nhân gốc rễ khiến xưởng ô tô cần thiết bị riêng là không gian hẹp, tần suất thao tác cao và yêu cầu nâng hạ chính xác quanh thân xe. Vì vậy, pa lăng xưởng sửa chữa ô tô nên được chọn theo quy trình làm việc thực tế, không chỉ theo giá hoặc tải trọng ghi trên tem.

Xưởng sửa chữa ô tô cần pa lăng để xử lý các cụm nặng riêng lẻ như động cơ, hộp số, cụm cầu và chassis, trong khi cầu nâng chỉ giải quyết bài toán nâng toàn bộ xe.

2. Cách tính tải trọng pa lăng cho garage ô tô

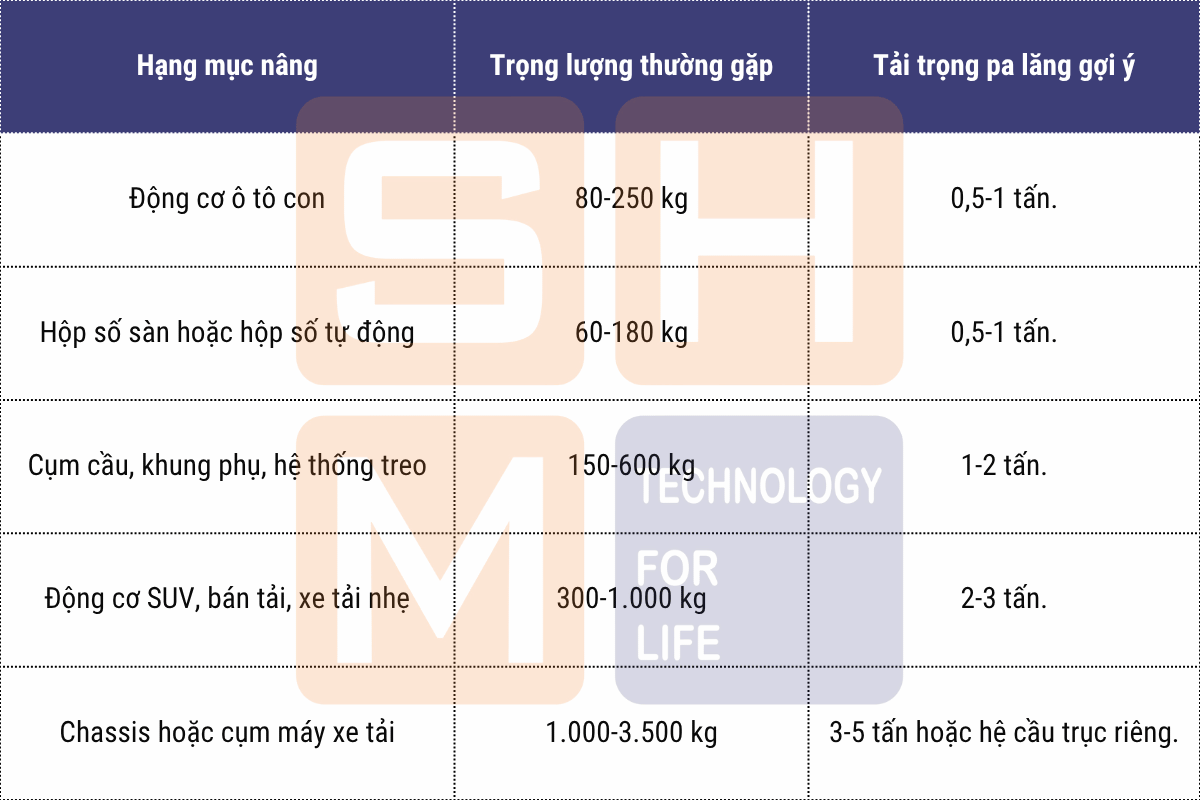

2.1. Tải trọng thường gặp trong xưởng

Một chiếc pa lăng cho garage ô tô không nhất thiết phải quá lớn, nhưng phải có dư tải hợp lý. Xưởng sửa xe du lịch khác với trạm đại tu xe tải, nên cần tách theo hạng mục nâng.

Với phần lớn xưởng chuyên nghiệp, pa lăng nâng động cơ ô tô nên là pa lăng xích điện 1-3 tấn; xưởng nhỏ có thể dùng kéo tay, còn khu pha sơn cần đánh giá riêng yêu cầu phòng nổ.

4. Lắp đặt pa lăng trong xưởng ô tô như thế nào?

4.1. Chọn vị trí theo luồng sửa chữa

Trước khi lắp, anh, chị nên vẽ lại luồng thao tác:

• Xe vào khoang sửa chữa: Xác định vị trí cầu nâng, cửa xe, nắp capo và lối đi.
• Tháo cụm máy: Xác định điểm pa lăng cần đứng trên động cơ, hộp số hoặc cụm cầu.
• Di chuyển tải: Xác định đường đi từ xe đến bàn nguội hoặc khu vệ sinh phụ tùng.
• Hạ tải: Chuẩn bị giá kê, bàn thao tác hoặc xe đẩy có tải trọng phù hợp.
• Lắp lại: Đảm bảo đường hồi tải không vướng đèn, quạt, cửa cuốn hoặc dây hơi.

Nếu chỉ cần nâng tại một điểm, dầm I ngắn có thể đủ. Nếu cần đưa động cơ ra bàn sửa chữa, nên dùng con chạy hoặc cầu trục nhỏ.

4.2. Lắp trên dầm I, cầu trục quay hoặc cổng trục mini

Dầm I là phương án phổ biến vì gọn và ít chiếm diện tích sàn. Tuy nhiên, dầm, cột và điểm neo phải được tính theo tải nâng, tự trọng pa lăng, lực động và hành trình con chạy. Không nên treo pa lăng vào kết cấu mái nhẹ khi chưa có kiểm tra kỹ thuật.

Tùy mặt bằng, SHM thường cân nhắc:

• Dầm I cố định: Phù hợp một khoang tháo máy.
• Cầu trục quay: Phù hợp khu vực bàn nguội hoặc một vùng thao tác cố định. Có thể đọc thêm bài cách lựa chọn cầu trục quay phù hợp với không gian làm việc.
• Cổng trục mini: Phù hợp xưởng không muốn can thiệp sâu vào kết cấu nhà.
• Cầu trục dầm đơn: Phù hợp trung tâm dịch vụ lớn có nhiều khoang sửa chữa.

Với hệ pa lăng dầm đơn, anh, chị có thể tham khảo bài pa lăng dầm đơn WorldHoists loại tiêu chuẩn Châu Âu.

4.3. Thiết kế điện và phụ kiện

Pa lăng điện cần nguồn cấp ổn định, tiếp địa đúng kỹ thuật và tay bấm dễ thao tác. Với pa lăng có con chạy, không nên để dây điện treo tạm dọc đường ray.

Các hạng mục nên kiểm tra:

• Nguồn điện: Garage nhỏ thường dùng 220V, xưởng chuyên nghiệp nên ưu tiên 380V nếu tải và tần suất cao.
• Hệ cấp điện ngang: Dùng máng cáp hoặc ray điện phù hợp. Bài tìm hiểu thiết bị điện cầu trục: hệ thống cấp điện ngang là tài liệu tham khảo hữu ích.
• Tay bấm điều khiển: Cần có nút dừng khẩn cấp và vỏ đủ kín với môi trường dầu mỡ.
• Phụ kiện cẩu: Dùng cáp vải, sling xích, ma ní, móc chuyên dụng và phụ kiện cân bằng tải; có thể tham khảo Phụ kiện pa lăng WorldHoists.

Pa lăng xưởng sửa chữa ô tô nên được lắp theo tuyến từ khoang xe đến bàn tháo lắp, ưu tiên dầm I, cầu trục quay hoặc cầu trục dầm đơn nếu cần di chuyển tải thường xuyên.

5. Quy trình vận hành pa lăng an toàn

5.1. Checklist trước ca làm việc

Trước mỗi ca, người vận hành nên kiểm tra nhanh:

• Móc treo và móc tải: Móc không nứt, không há miệng bất thường, chốt an toàn bật nảy tốt.
• Xích tải hoặc cáp tải: Không xoắn, không rỉ nặng, không kẹt mắt xích, không có dấu hiệu kéo giãn.
• Phanh: Nâng thử tải nhẹ, dừng giữa chừng và quan sát xem tải có tụt không.
• Tay bấm và điện: Nút lên/xuống, trái/phải, dừng khẩn cấp hoạt động đúng.
• Đường di chuyển: Không có người đứng dưới tải, không có dây hơi, ống nước hoặc xe đẩy nằm trên đường đi.

Nếu pa lăng phát tiếng rít, giật cục, trượt tải hoặc motor nóng bất thường, hãy dừng máy. Bài các lỗi thường gặp trong quá trình sử dụng pa lăng xích điện cầu trục có thể dùng để đối chiếu nguyên nhân.

5.2. Quy trình nâng động cơ ô tô

Quy trình khuyến nghị:

• Xác định tải và trọng tâm: Không đoán tải theo cảm tính.
• Chọn điểm treo đúng: Dùng tai cẩu động cơ hoặc điểm gá được nhà sản xuất xe cho phép.
• Dùng phụ kiện cẩu đúng tải: Không dùng xích tải của pa lăng để quấn quanh động cơ.
• Nâng thử 5-10 cm: Dừng lại để kiểm tra tải có lệch, trượt hoặc còn vướng chân máy không.
• Nâng chậm qua vùng nhạy cảm: Có người quan sát khi tải đi qua thân xe, két nước hoặc dây điện.
• Không đứng dưới tải: Đây là nguyên tắc bắt buộc, kể cả khi tải đang đứng yên.

Anh, chị có thể tham khảo thêm bài quy định an toàn khi vận hành cầu trục, vì nhiều nguyên tắc nâng hạ áp dụng chung cho pa lăng, cầu trục và cổng trục.

Khi vận hành pa lăng nâng động cơ ô tô, hãy xác định trọng tâm, dùng phụ kiện cẩu đúng tải, nâng thử ở cao độ thấp và không để người đứng dưới vật nâng.

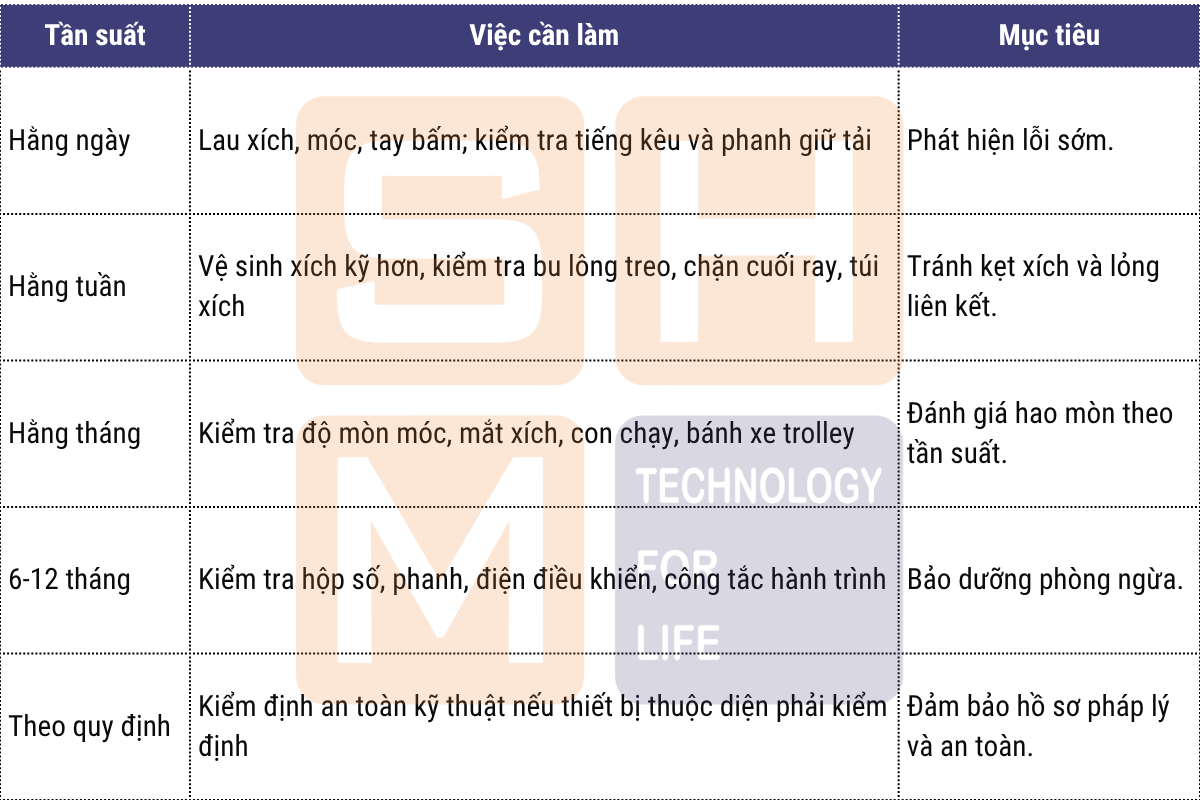

6. Bảo dưỡng pa lăng trong môi trường dầu mỡ

Dầu mỡ bám trên xích không phải lúc nào cũng là bôi trơn tốt. Dầu cũ trộn bụi phanh, mạt kim loại và cát mịn có thể tạo thành lớp bẩn mài mòn, làm xích đi qua đĩa nhông không đều và khiến phanh bị ảnh hưởng.

Lịch bảo dưỡng khuyến nghị:

7. Gợi ý cấu hình theo quy mô xưởng

Với đại lý có yêu cầu sạch, anh, chị có thể cân nhắc Pa lăng phòng sạch WorldHoists K2104 thu móc cao hoặc Pa lăng phòng sạch WorldHoists K3104 thu móc cao. Với tải nặng hoặc dầm đôi, có thể tham khảo Pa lăng dầm đôi WorldHoists KNK3104 hoặc Pa lăng dầm đôi WorldHoists KNK6204.

Garage nhỏ thường chỉ cần pa lăng 0,5-1 tấn; xưởng vừa nên chọn pa lăng điện 1-3 tấn; đại lý 3S/4S nên thiết kế đồng bộ pa lăng, con chạy, dầm và cấp điện.

8. Câu hỏi thường gặp

8.1. Pa lăng 1 tấn có đủ nâng động cơ ô tô không?

Trong nhiều trường hợp, pa lăng 1 tấn đủ để nâng động cơ xe du lịch. Tuy nhiên, nếu xưởng thường xử lý bán tải, SUV lớn hoặc tải lệch tâm, pa lăng 2 tấn sẽ có dư địa tốt hơn.

8.2. Garage chỉ có điện 220V có dùng pa lăng điện được không?

Có thể dùng pa lăng điện 220V cho tải nhẹ và tần suất vừa phải. Điểm cần kiểm tra là công suất motor, tiết diện dây cấp điện, aptomat bảo vệ và điện áp thực tế khi máy khởi động.

8.3. Nên chọn pa lăng xích điện hay pa lăng cáp điện?

Phần lớn xưởng sửa chữa ô tô nên chọn pa lăng xích điện vì gọn, dễ bố trí và kiểm soát nâng hạ tốt. Pa lăng cáp điện phù hợp hơn với nhà xưởng công nghiệp lớn, tải nặng và hành trình dài.

8.4. Có cần kiểm định pa lăng trong xưởng sửa chữa ô tô không?

Nếu pa lăng thuộc nhóm thiết bị nâng hạ phải kiểm định theo quy định hiện hành, doanh nghiệp cần kiểm định trước khi sử dụng và kiểm định định kỳ. Với xưởng thương mại, hồ sơ thiết bị và lịch bảo dưỡng là phần không nên bỏ qua.

8.5. Có nên mua pa lăng cũ cho garage không?

Có thể mua nếu kiểm tra được nguồn gốc, tải trọng, phanh, xích, móc, motor, hộp số và hồ sơ kiểm định. SHM thường không khuyên chọn pa lăng cũ chỉ vì giá rẻ nếu chưa có đơn vị kỹ thuật đánh giá.

9. Tổng kết

Pa lăng xưởng sửa chữa ô tô nên được xem như một phần của hệ thống vận hành xưởng, không phải một thiết bị mua rời. Cách chọn đúng bắt đầu từ câu hỏi rất thực tế: bạn nâng gì, nặng bao nhiêu, nâng bao nhiêu lần mỗi ngày, trần xưởng cao bao nhiêu, có điện 220V hay 380V và tải cần di chuyển đến đâu.

Tóm tắt lựa chọn:

• Garage nhỏ: Chọn pa lăng kéo tay hoặc pa lăng điện 0,5-1 tấn.
• Xưởng sửa chữa vừa: Chọn pa lăng xích điện 1-3 tấn, có con chạy nếu cần đưa động cơ ra bàn thao tác.
• Đại lý 3S/4S: Thiết kế đồng bộ pa lăng, cầu trục/cổng trục, hệ cấp điện, phụ kiện cẩu và quy trình bảo dưỡng.
• Khu pha sơn hoặc dung môi: Không dùng thiết bị điện thường theo cảm tính; cần đánh giá yêu cầu phòng nổ hoặc bố trí nâng ở khu vực riêng.
