Pa lăng tiêu chuẩn WorldHoists KNH4204

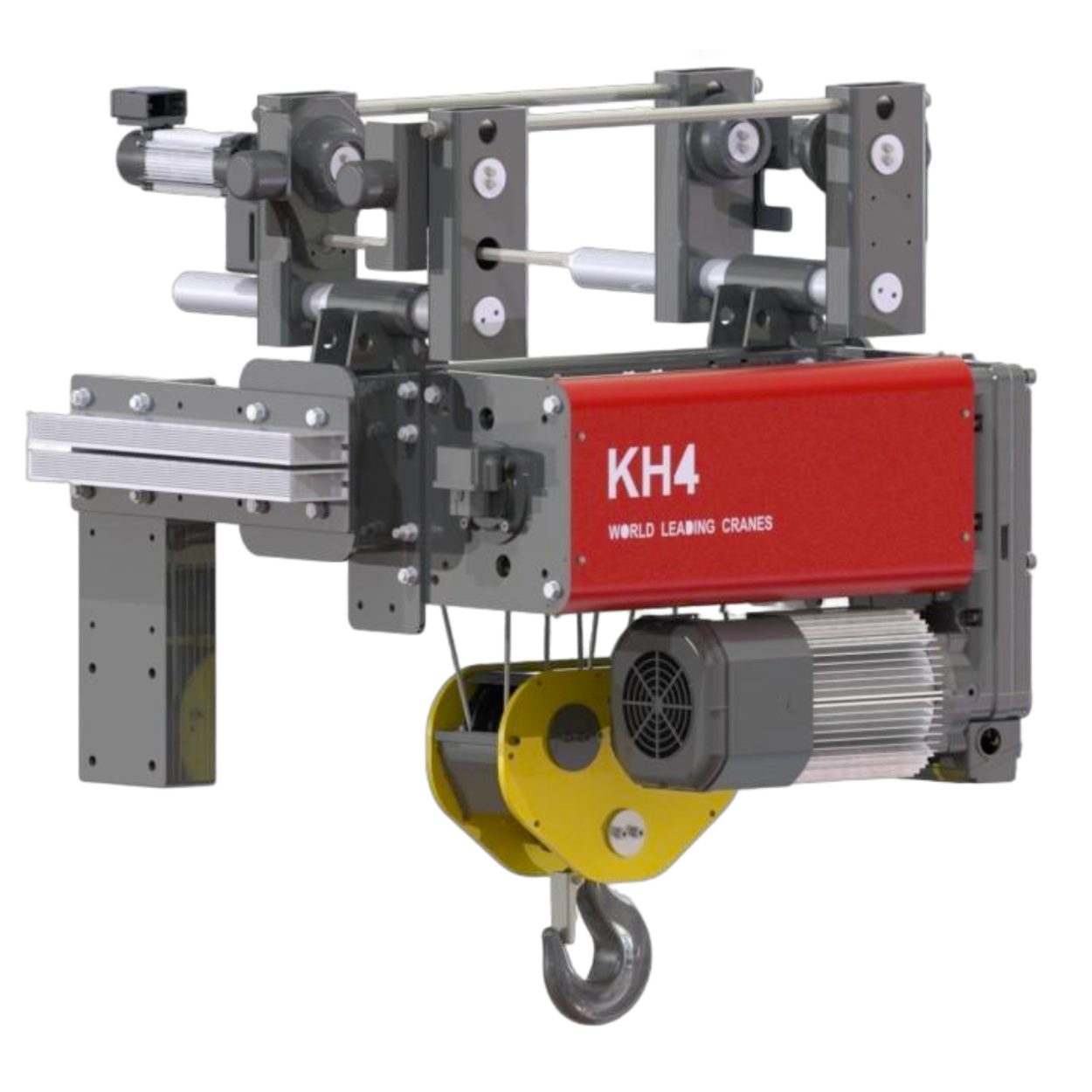

Pa lăng tiêu chuẩn WorldHoists KNH4204 là dòng pa lăng cáp điện chiều cao nâng tiêu chuẩn (Normal Headroom Hoist) thuộc series KH4 của WorldHoists, được thiết kế cho cầu trục dầm đơn (single girder crane) hoặc hệ monorail có đủ không gian lắp đặt pa lăng tiêu chuẩn.

Dòng sản phẩm này sử dụng sơ đồ đi cáp kiểu 2:4, phù hợp với dải tải trọng làm việc từ 8.000–10.000 kg. Theo catalogue WorldHoists, KNH4204 có các mức chiều cao nâng hạ (HOL) gồm 5 m, 7 m, 10 m, 13 m, 17 m và 23 m. Đây là nhóm pa lăng phù hợp cho các hệ cầu trục dầm đơn tải lớn, nhà xưởng cơ khí, nhà máy sản xuất thiết bị, kho công nghiệp hoặc khu vực cần nâng tải 8–10 tấn trong điều kiện chiều cao nâng tiêu chuẩn.

Trong nhóm KNH4204, WorldHoists có hai nhóm cấu hình chính:

• KNH4204-E090: cấu hình tốc độ nâng hạ vừa phải, dùng motor nâng D05/F15.
• KNH4204-E150&E230: cấu hình tốc độ nâng hạ cao hơn, dùng motor nâng D06/F16 cho E150 và D07/F17 cho E230.

Về bản chất, KNH4204-E150&E230 không phải bản tải lớn hơn của KNH4204-E090. Các cấu hình này cùng dải tải trọng, cùng sơ đồ đi cáp kiểu 2:4, cùng chiều cao nâng hạ, cùng kích thước C và cùng bảng kích thước lắp đặt chính. Điểm khác biệt nằm ở tỉ số truyền chuyển động nâng hạ, tốc độ nâng hạ, motor nâng và moto xe con đi ngang.

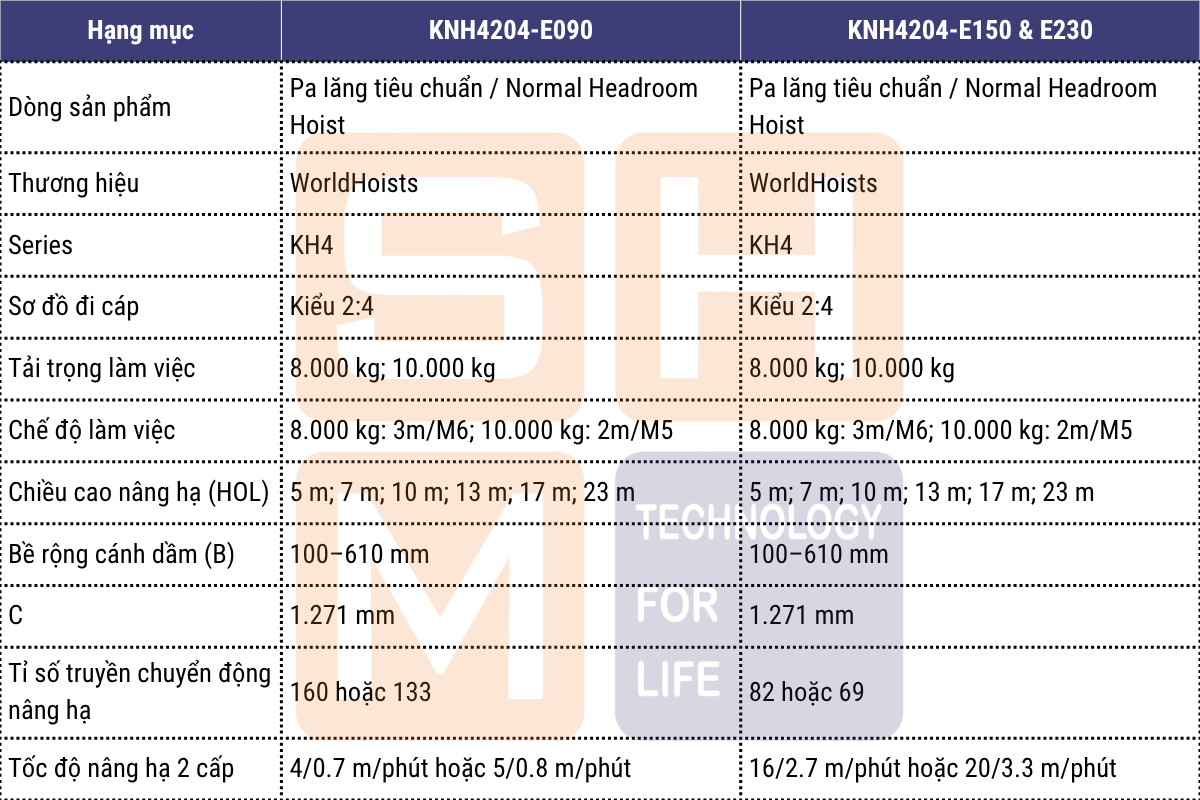

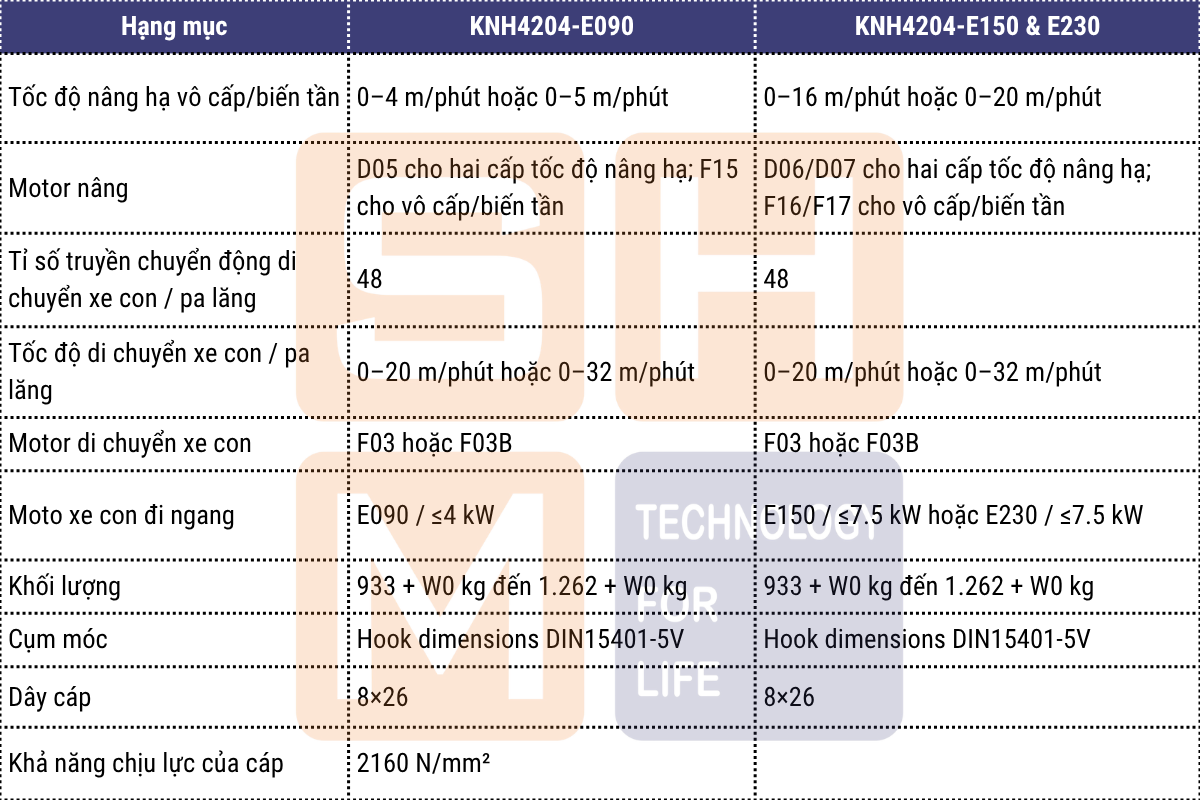

1. Thông số kỹ thuật chính của pa lăng tiêu chuẩn WorldHoists KNH4204

2. Khi nào nên chọn WorldHoists KNH4204?

WorldHoists KNH4204 phù hợp khi khách hàng cần một bộ pa lăng tiêu chuẩn cho cầu trục dầm đơn có dải tải trọng từ 8.000–10.000 kg, sử dụng sơ đồ đi cáp kiểu 2:4 và nhà xưởng có đủ không gian để lắp đặt pa lăng chiều cao nâng tiêu chuẩn.

Nếu nhà xưởng bị hạn chế chiều cao hoặc cần tối ưu C - khoảng cách từ móc nâng lên dầm chính, bạn nên cân nhắc thêm nhóm pa lăng thu móc cao WorldHoists. Nếu nhà xưởng đủ chiều cao và cần nâng tải 8–10 tấn với sơ đồ đi cáp kiểu 2:4, KNH4204 là lựa chọn phù hợp trong nhóm pa lăng chiều cao nâng tiêu chuẩn.

3. Phân biệt KNH4204-E090 và KNH4204-E150 và E230

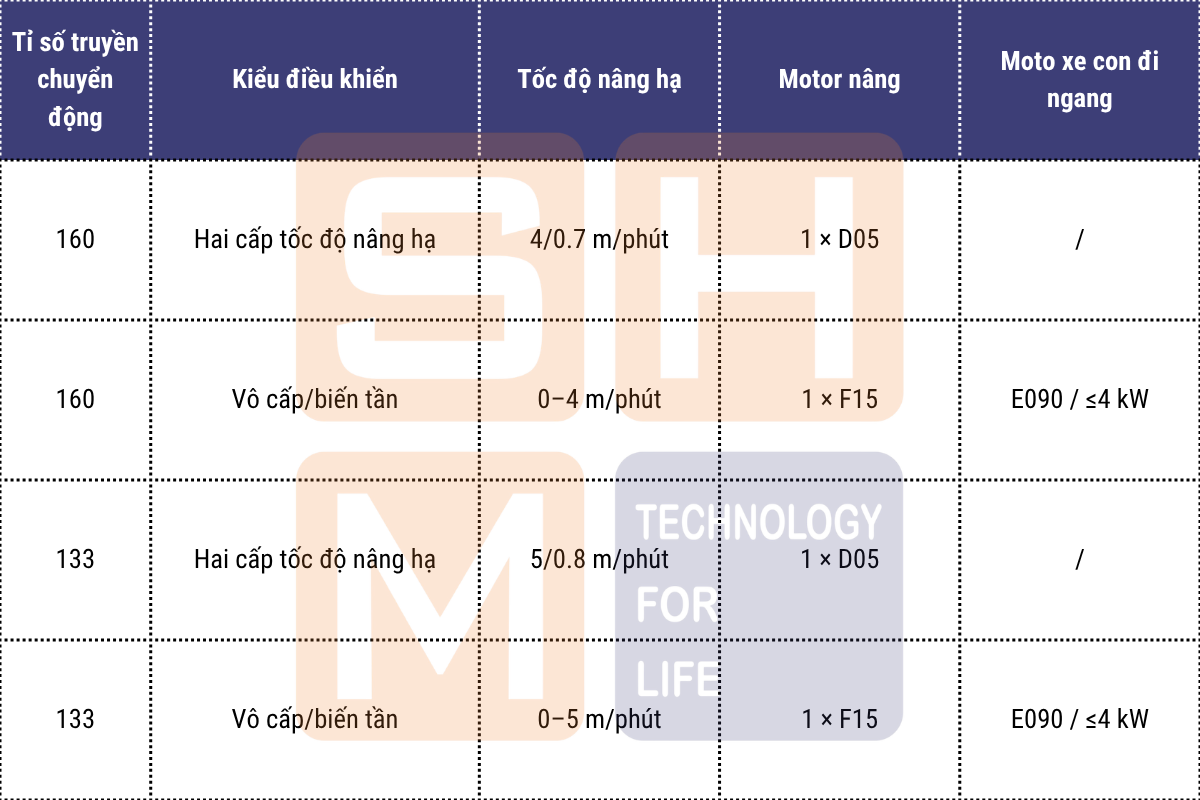

3.1. KNH4204-E090: cấu hình tốc độ nâng hạ vừa phải

KNH4204-E090 phù hợp với các ứng dụng tải 8–10 tấn cần chiều cao nâng hạ 5–23 m, nhưng không yêu cầu tốc độ nâng hạ quá cao. Đây là cấu hình cân bằng giữa khả năng nâng tải, tốc độ vận hành và công suất motor.

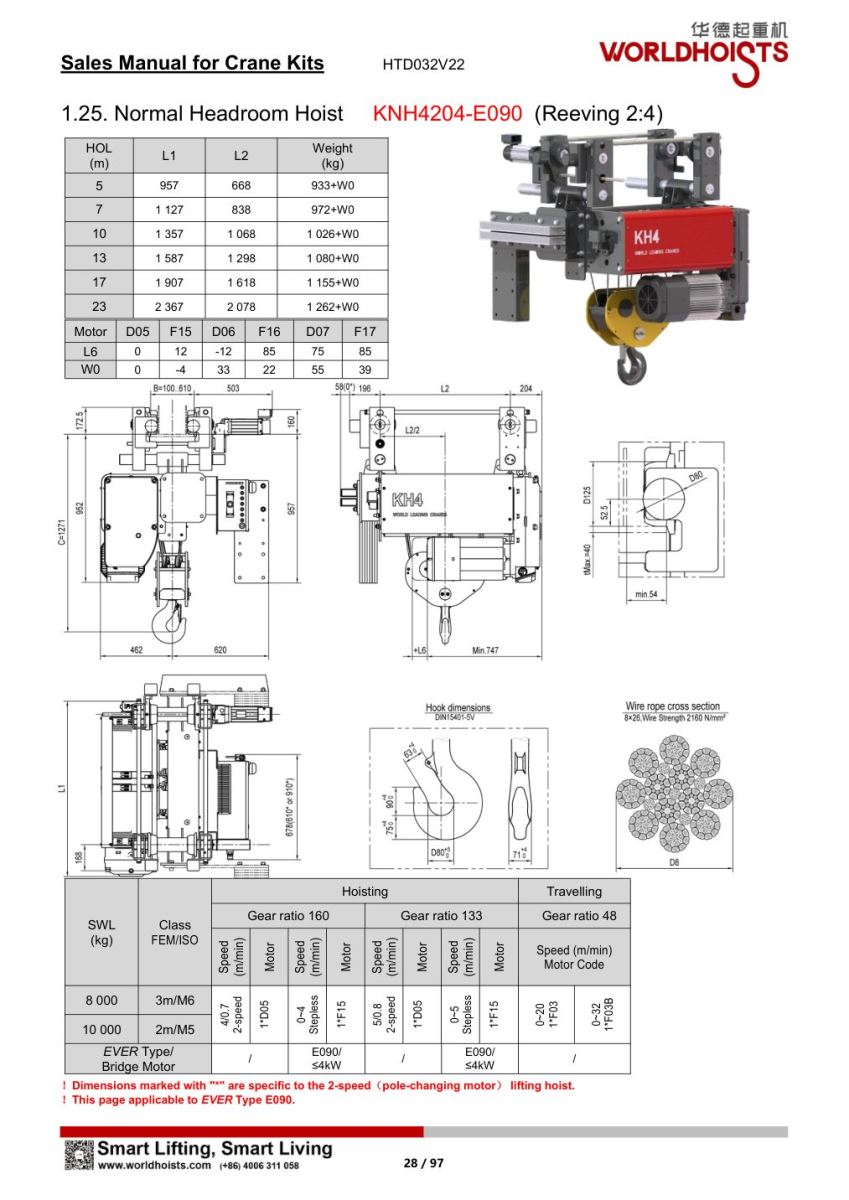

Catalogue chi tiết của pa lăng KNH4204 sử dụng động cơ xe con E090 từ nhà sản xuất WorldHoists:

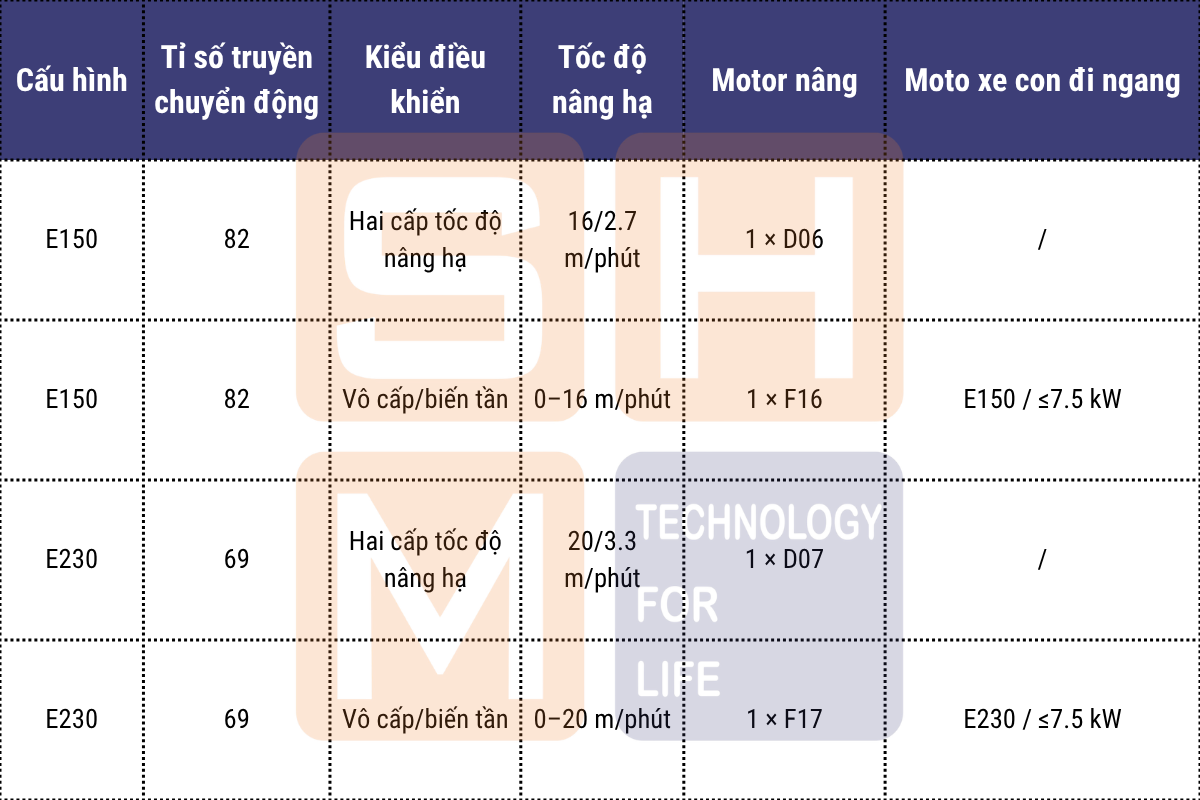

3.2. KNH4204-E150 và E230: cấu hình tốc độ nâng hạ cao hơn

KNH4204-E150&E230 phù hợp khi khách hàng cần rút ngắn chu kỳ nâng hạ trong cùng dải tải 8.000–10.000 kg. Đây là cấu hình nên ưu tiên cho khu vực có tần suất nâng hạ cao hơn hoặc cần tốc độ móc nhanh hơn so với E090.

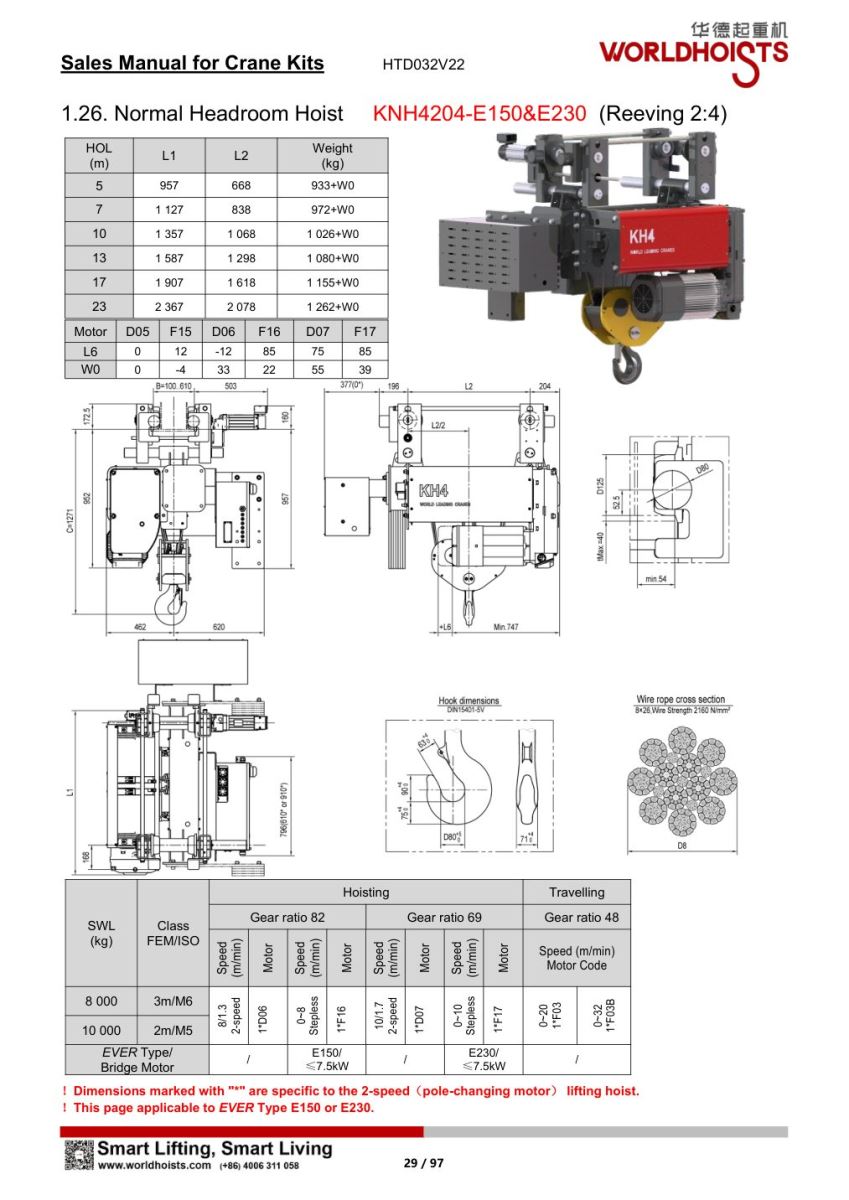

Catalogue chi tiết của pa lăng KNH4204 sử dụng động cơ xe con E150 hoặc E230 từ nhà sản xuất WorldHoists:

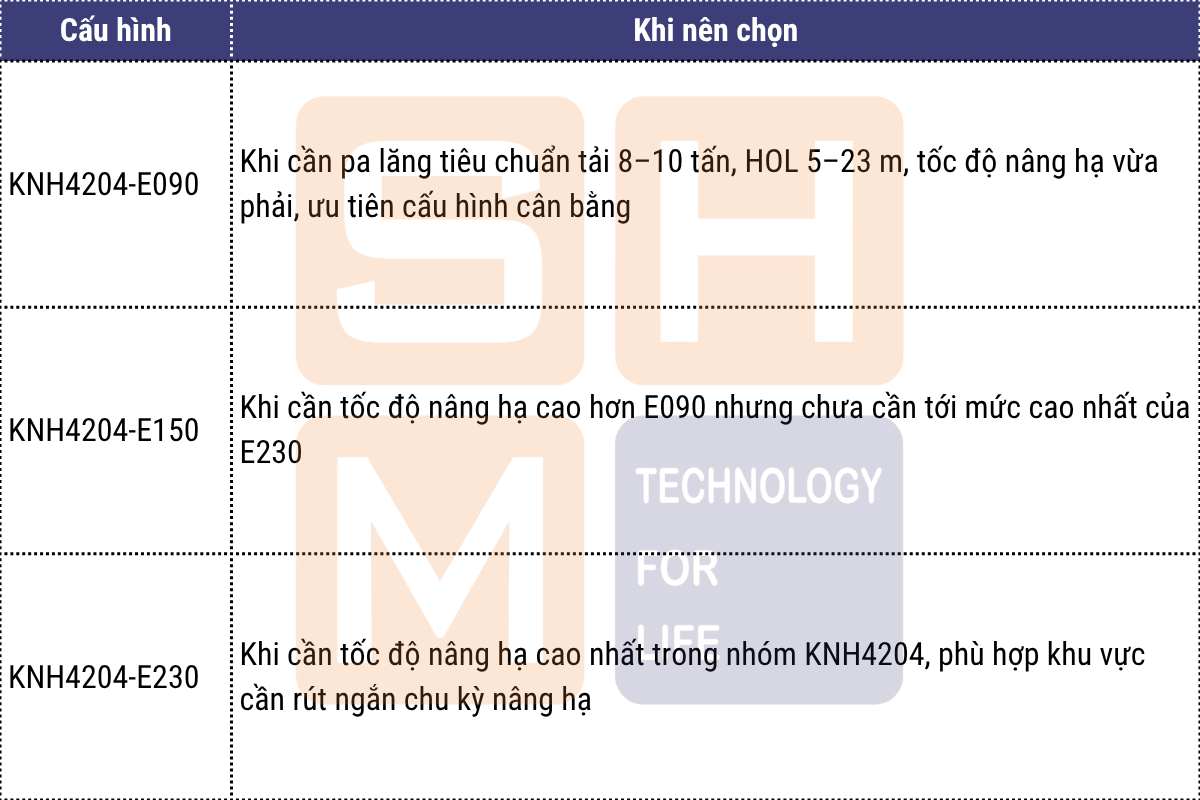

3.3. Cách chọn giữa E090, E150 và E230

Tóm lại, nếu khách hàng chỉ cần vận hành ổn định, tốc độ nâng hạ vừa phải, KNH4204-E090 thường là cấu hình pa lăng phù hợp.

Nếu khách hàng cần nâng hạ nhanh hơn, nên cân nhắc option pa lăng KNH4204-E150 hoặc KNH4204-E230.

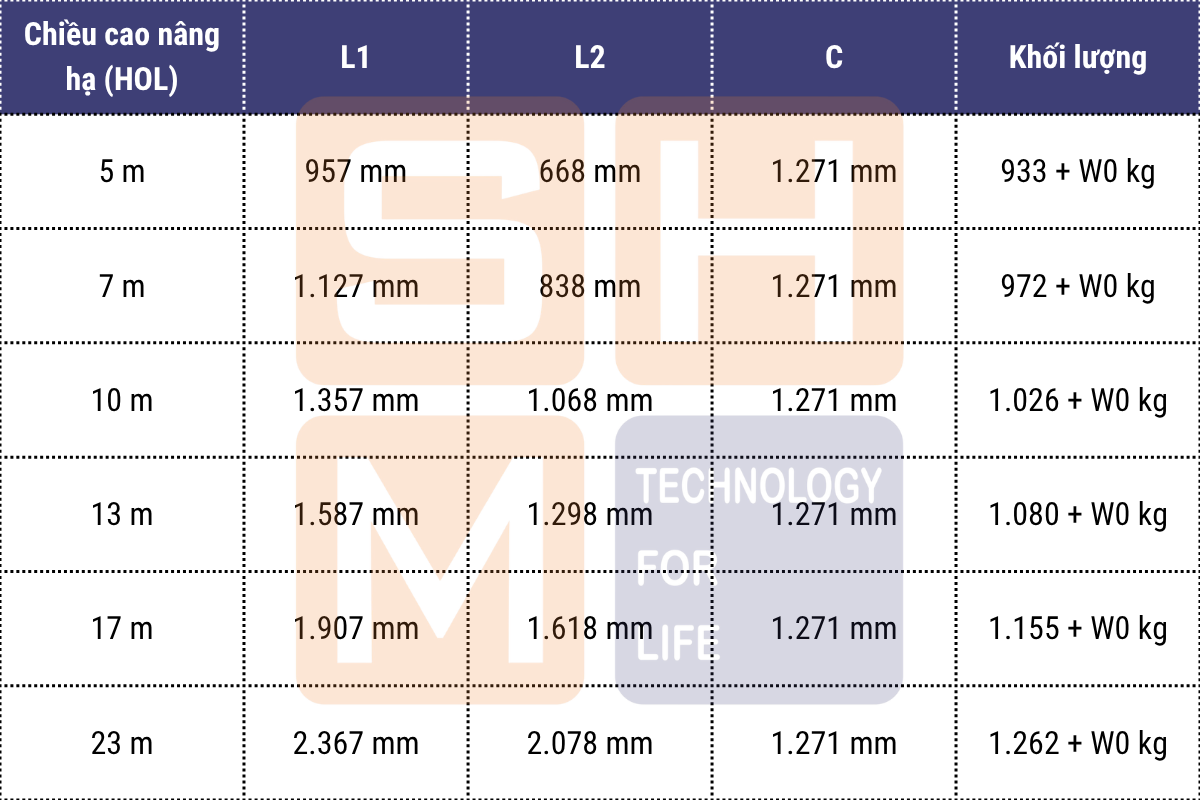

4. Bảng kích thước lắp đặt KNH4204

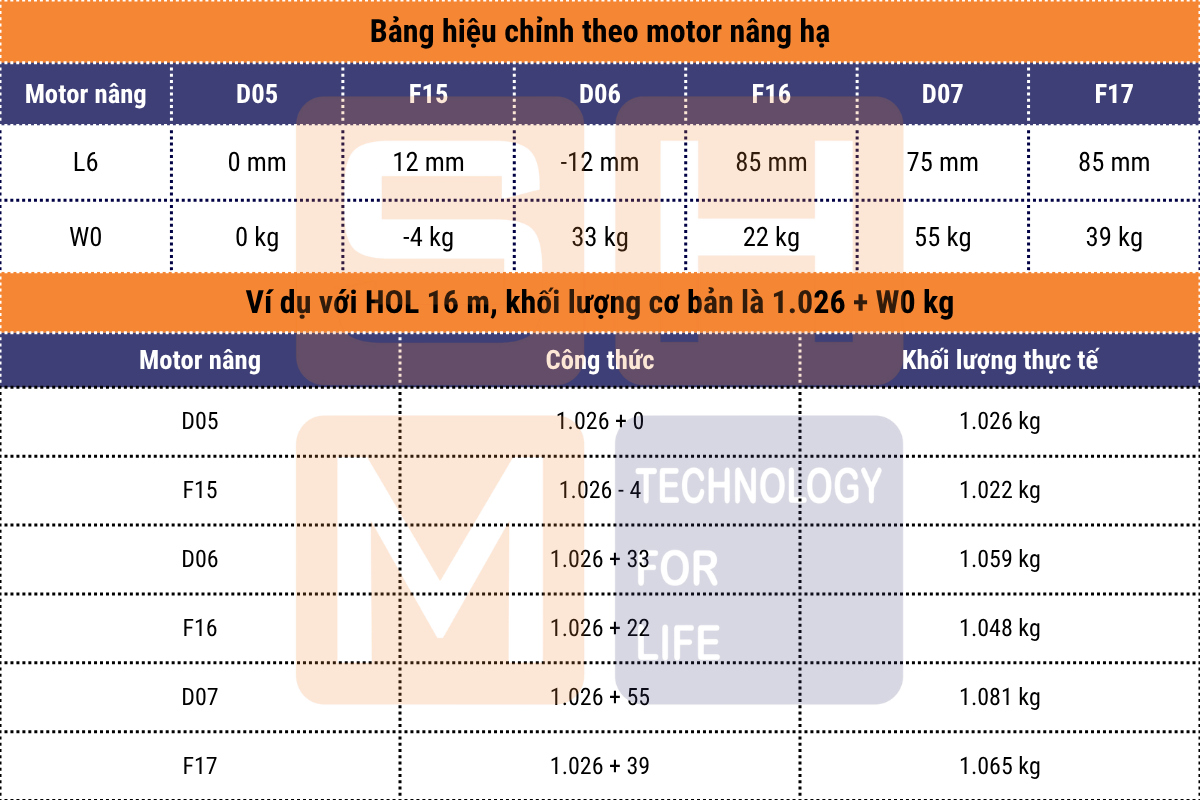

5. Bảng hiệu chỉnh theo motor nâng hạ kèm ví dụ cụ thể

6. Cấu hình di chuyển xe con / pa lăng

Với dòng WorldHoists KNH4204, phần di chuyển xe con / pa lăng sử dụng tỉ số truyền chuyển động 48, với hai lựa chọn tốc độ 0–20 m/phút hoặc 0–32 m/phút. Khi chọn tốc độ di chuyển, đơn vị khảo sát thi công cần kiểm tra chiều dài đường chạy, không gian vận hành, yêu cầu định vị tải, mật độ người làm việc trong khu vực và điều kiện an toàn tại nhà xưởng.

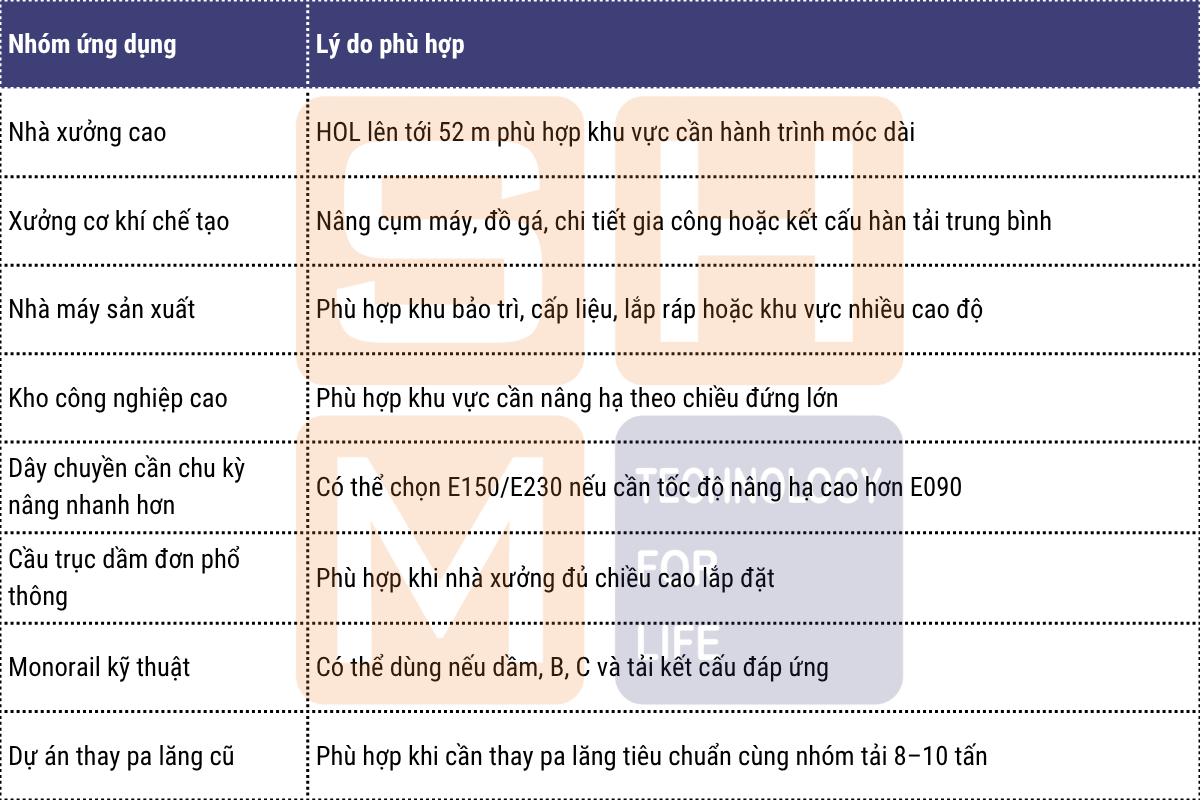

7. Ứng dụng phù hợp tại Việt Nam

WorldHoists KNH4204 phù hợp với các nhà xưởng cần pa lăng tiêu chuẩn cho cầu trục dầm đơn có dải tải trọng làm việc từ 8.000–10.000 kg, chiều cao nâng hạ 5–23 m và cần lựa chọn tốc độ nâng hạ theo mức độ vận hành thực tế.

FAQ

Pa lăng tiêu chuẩn WorldHoists KNH4204 là gì?

Pa lăng tiêu chuẩn WorldHoists KNH4204 là dòng pa lăng cáp điện chiều cao nâng tiêu chuẩn thuộc series KH4, dùng cho cầu trục dầm đơn hoặc hệ monorail có đủ chiều cao lắp đặt.

KNH4204 có những cấu hình nào?

Dòng KNH4204 gồm các cấu hình chính KNH4204-E090 và KNH4204-E150&E230. E090 phù hợp với tốc độ nâng hạ vừa phải, còn E150&E230 phù hợp khi cần tốc độ nâng hạ cao hơn.

KNH4204 có tải trọng làm việc bao nhiêu?

Dòng này phù hợp với dải tải trọng làm việc 8.000–10.000 kg.

KNH4204 dùng sơ đồ đi cáp kiểu gì?

Dòng KNH4204 sử dụng sơ đồ đi cáp kiểu 2:4.

KNH4204 có chiều cao nâng hạ nào?

Theo catalogue, KNH4204 có các mức chiều cao nâng hạ (HOL) gồm 5 m, 7 m, 10 m, 13 m, 17 m và 23 m.

C của KNH4204 là bao nhiêu?

Theo catalogue, C = 1.271 mm. Đây là khoảng cách từ móc nâng lên dầm chính.

KNH4204-E090 và KNH4204-E150&E230 khác nhau thế nào?

Hai cấu hình cùng tải trọng, cùng sơ đồ đi cáp và cùng chiều cao nâng hạ, nhưng khác tốc độ nâng hạ. E090 có tốc độ 4/0.7, 5/0.8, 0–4 hoặc 0–5 m/phút. E150&E230 có tốc độ cao hơn: 16/2.7, 20/3.3, 0–16 hoặc 0–20 m/phút.

KNH4204 có tốc độ di chuyển xe con / pa lăng bao nhiêu?

Dòng này có hai lựa chọn tốc độ di chuyển xe con / pa lăng: 0–20 m/phút với motor F03 hoặc 0–32 m/phút với motor F03B.

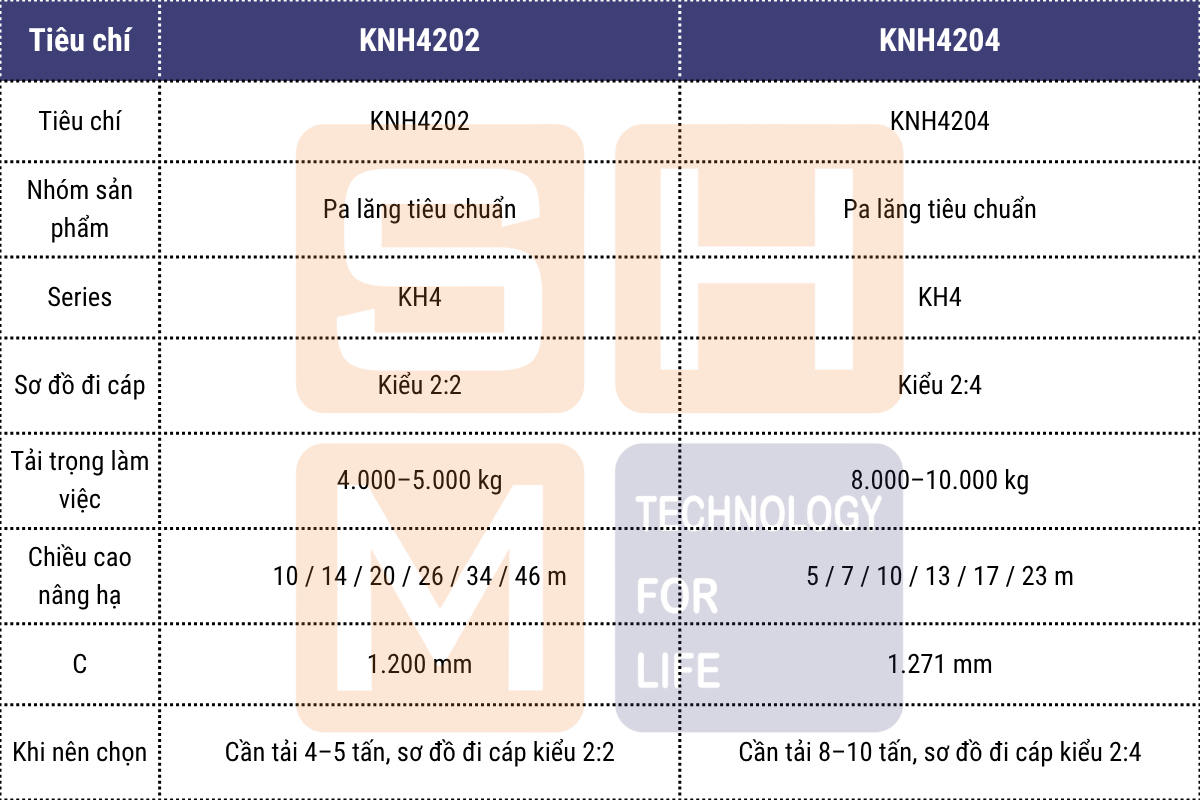

Khi nào nên chọn KNH4204 thay vì KNH4202?

Có thể chọn KNH4204 khi dự án cần dải tải 8.000–10.000 kg và sơ đồ đi cáp kiểu 2:4. Nếu chỉ cần dải tải 4.000–5.000 kg, nên đối chiếu thêm nhóm KNH4202.

Khi nào nên chọn KNH4204-E150&E230 thay vì KNH4204-E090?

Nên chọn KNH4204-E150&E230 khi khách hàng cần tốc độ nâng hạ cao hơn trong cùng dải tải 8.000–10.000 kg. Nếu tốc độ nâng hạ của E090 đã đáp ứng chu kỳ vận hành, có thể chọn KNH4204-E090.
