Pa lăng dùng cho xưởng đóng tàu: Cách chọn thiết bị nâng hạ an toàn, bền trong môi trường biển

4. Hướng dẫn chọn pa lăng cho xưởng đóng tàu theo khung 3 bước

Ở hiện trường, cách tư vấn đơn giản nhất là đi theo 3 bước: xác định vấn đề, giải thích nguyên nhân gốc rễ và đưa ra giải pháp. Đây cũng là cách SHM thường dùng khi trao đổi với chủ xưởng, đội kỹ thuật hoặc phòng vật tư.

4.1. Bước 1: Xác định tải trọng, hình dạng tải và chu kỳ làm việc

Trước khi hỏi báo giá, anh chị nên chuẩn bị các thông tin sau:

• Tải trọng lớn nhất: Bao gồm tải chính, móc, ma ní, dầm treo, đồ gá và phụ kiện nâng đi kèm.
• Hệ số dự phòng: Không nên chọn pa lăng sát tải thực tế; mức dự phòng cần được kỹ sư tính theo tiêu chuẩn, cấp làm việc và điều kiện vận hành.
• Kích thước vật nâng: Tải dài, mỏng hoặc lệch tâm cần phương án treo móc khác với tải gọn, có tâm rõ ràng.
• Tần suất nâng: Nâng vài lần mỗi ngày khác hoàn toàn với nâng liên tục trong nhiều ca.
• Tốc độ nâng: Lắp ghép block cần tốc độ chậm và mịn, còn vận chuyển nội bộ có thể cần tốc độ nhanh hơn.

Ví dụ, pa lăng cho xưởng đóng tàu 50 tấn không thể chỉ ghi “50 tấn” là đủ. Cần biết tải nâng là gì, nâng ở đâu, chiều cao nâng bao nhiêu, có cần hai móc không, có làm ngoài trời không và tần suất vận hành mỗi ngày thế nào.

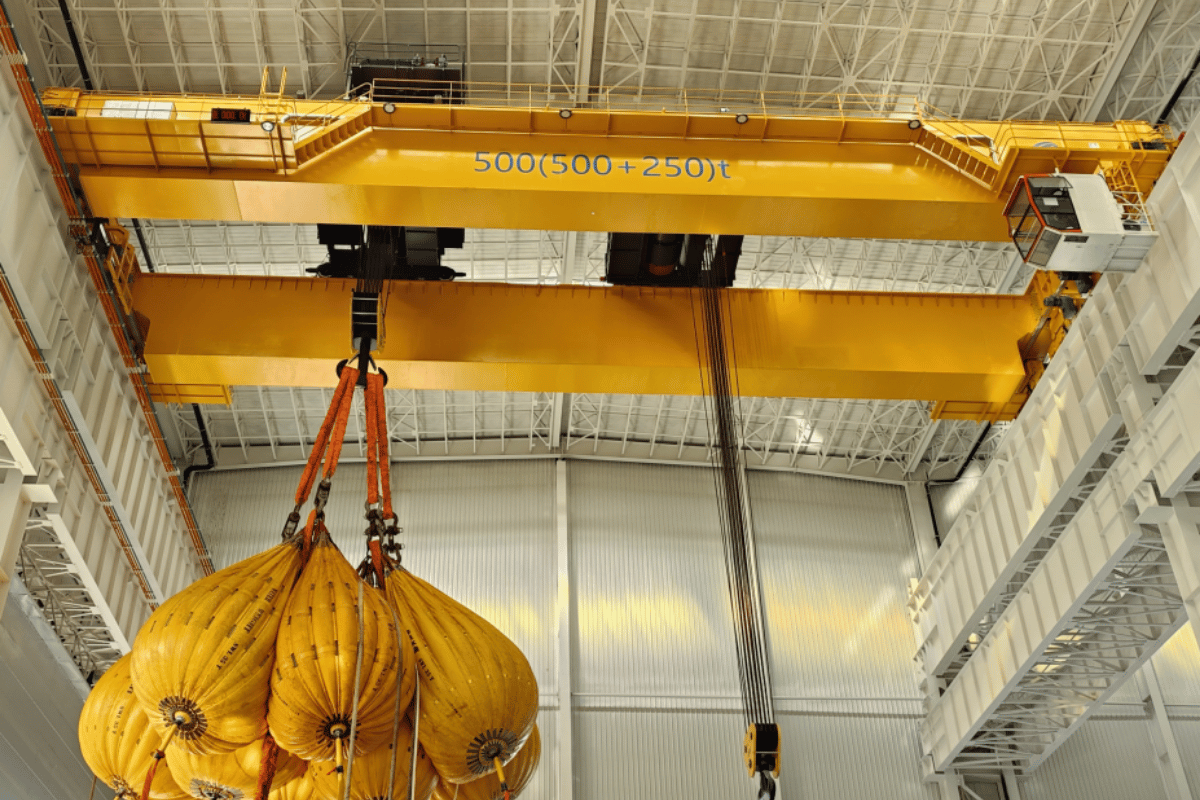

Thử tải với hệ pa lăng, cầu trục 250-500 tấn Oritcranes (WorldHoists)

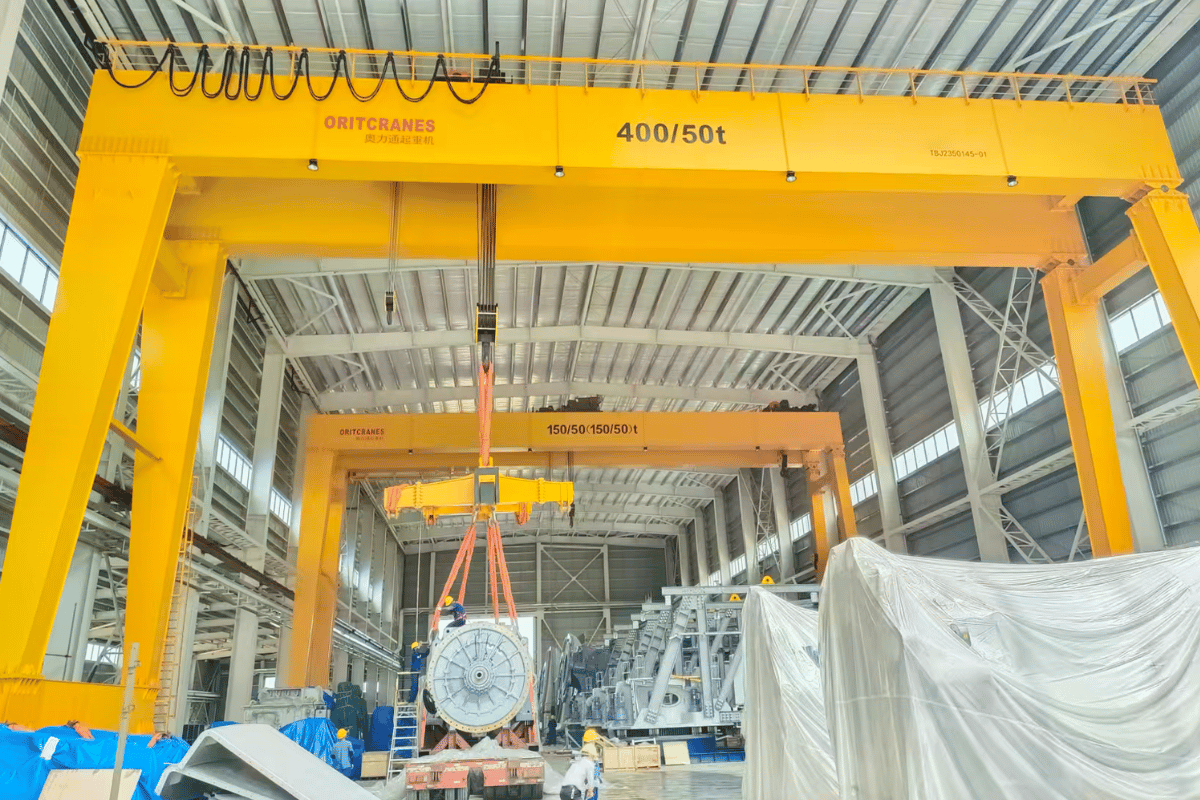

SHM cung cấp giải pháp tuỳ biến, thiết kế cổng trục, cầu trục với khả năng chịu tải siêu trường, siêu trọng từ 400 tấn trở lên với thương hiệu Oritcranes - thương hiệu nhánh của nhà sản xuất pa lăng uy tín trên thế giới WorldHoists. Liên hệ ngay hotline: 0325 878 868 hoặc 0789 376 856 để được tư vấn chi tiết.

4.2. Bước 2: Đánh giá môi trường làm việc

Môi trường là nguyên nhân làm nhiều pa lăng xuống cấp sớm. Với xưởng đóng tàu, anh chị nên đánh giá theo từng khu vực:

• Trong nhà có mái che: Vẫn có bụi hàn, bụi mài, nhiệt và rung, nhưng dễ kiểm soát hơn khu vực ngoài trời.
• Ngoài trời ven biển: Cần chú ý chống ăn mòn, thoát nước, che chắn điện, kẹp ray và gió lớn.
• Khoang kín: Cần thiết bị nhỏ gọn, dễ đưa vào vị trí, có phương án thông gió và thao tác an toàn.
• Khu vực sơn: Cần đánh giá nguy cơ cháy nổ, hơi dung môi và lựa chọn thiết bị đạt cấp bảo vệ phù hợp.
• Khu vực bảo trì: Cần ưu tiên tính cơ động, dễ lắp tháo, dễ kiểm tra và phù hợp nhiều điểm treo.

Nếu bỏ qua môi trường, anh chị có thể mua đúng tải nhưng sai thiết bị. Kết quả thường là cáp gỉ nhanh, tủ điện ẩm, phanh kém ổn định hoặc thời gian dừng máy tăng sau vài tháng vận hành.

4.3. Bước 3: Kiểm tra tiêu chuẩn, hồ sơ và kiểm định

Pa lăng dùng cho xưởng đóng tàu khi tích hợp vào cầu trục hoặc cổng trục cần được quản lý như thiết bị nâng có yêu cầu an toàn nghiêm ngặt. Anh chị nên kiểm tra:

• Hồ sơ thiết bị: Cần có catalogue, bản vẽ, thông số kỹ thuật, tải trọng, chiều cao nâng, cấp làm việc và sơ đồ điện.
• CO/CQ: Cần đối chiếu chứng nhận xuất xứ, chứng nhận chất lượng và thông tin model thực tế.
• Tiêu chuẩn thiết kế: Thường cần xem xét TCVN 4244:2005, QCVN 30:2016/BLĐTBXH và các tiêu chuẩn liên quan tùy loại thiết bị.
• Kiểm định trước sử dụng: Cầu trục, cổng trục cần kiểm định lần đầu, định kỳ hoặc bất thường theo quy định hiện hành.
• Quy trình vận hành: Người vận hành cần được huấn luyện, có hướng dẫn kiểm tra trước ca và biết rõ giới hạn tải.
• Biên bản bàn giao: Nên có hồ sơ lắp đặt, nghiệm thu, thử tải, hướng dẫn bảo dưỡng và danh mục phụ tùng khuyến nghị.

Điểm quan trọng là không xem kiểm định như thủ tục sau cùng. Kiểm định nên được đưa vào kế hoạch ngay từ giai đoạn thiết kế, vì sai từ nền móng, ray, dầm hoặc tủ điện thì sửa rất tốn thời gian.

4.4. Checklist nhanh trước khi đặt mua

• Mặt bằng: Đã có chiều dài xưởng, khẩu độ, chiều cao tới mái và vị trí cột chưa.
• Tải trọng: Đã tính cả phụ kiện nâng, đồ gá và tải lệch tâm chưa.
• Chiều cao nâng: Đã tính chiều cao móc thực tế, không chỉ chiều cao nhà xưởng chưa.
• Nguồn điện: Đã xác định điện 3 pha, vị trí cấp điện và chất lượng điện áp chưa.
• Môi trường: Đã phân loại khu vực ẩm, bụi, ngoài trời, khu vực sơn hoặc vùng có nguy cơ cháy nổ chưa.
• Tốc độ: Đã xác định cần một tốc độ, hai tốc độ hay biến tần chưa.
• An toàn: Đã có giới hạn hành trình, chống quá tải, phanh, nút dừng khẩn và phương án nối đất chưa.
• Bảo trì: Đã hỏi phụ tùng, cáp, phanh, linh kiện điện và thời gian hỗ trợ kỹ thuật chưa.

Nhận tư vấn cấu hình pa lăng, cầu trục, cổng trục cho xưởng đóng tàu.

5. Gợi ý giải pháp WorldHoists và năng lực tích hợp của SHM

Một bài viết tư vấn kỹ thuật không nên biến thành bảng chào hàng. Tuy vậy, sau khi đã xác định đúng bài toán, việc liên kết đến nhóm sản phẩm phù hợp giúp anh chị có điểm tham khảo cụ thể hơn.

5.1. Nhóm pa lăng dầm đơn cho tải vừa và không gian hạn chế

Pa lăng dầm đơn phù hợp với nhà xưởng tải vừa, khu vực sửa chữa hoặc dây chuyền phụ trợ. Với xưởng đóng tàu, nhóm này thường không dùng cho block lớn, nhưng có giá trị ở trạm bảo trì, xưởng phụ trợ, khu vực thiết bị hoặc dầm monorail.

Các dòng pa lăng WorldHoists mà bạn có thể tham khảo thêm:

• Pa lăng dầm đơn tối ưu chiều cao: WorldHoists KNK3104-6.3t - cho tải trọng dưới 6,3 tấn.
• Pa lăng dầm đơn tiêu chuẩn: WorldHoists KNK3102 - cho tải trọng từ 2 đến 3,2 tấn.
• Pa lăng low headroom: WorldHoist KNK3104 - cho tải trọng từ 4 đến 5 tấn.
• Pa lăng dầm đơn nâng dưới tiêu chuẩn: WorldHoist KNK2102 - cho tải trọng từ 1 đến 1,6 tấn.

5.2. Nhóm pa lăng dầm đôi cho phân xưởng tiền chế và tải nặng

Pa lăng dầm đôi là nhóm nên xem xét khi cần tải trọng lớn, chiều cao nâng tốt và làm việc trong hệ cầu trục dầm đôi. Đây là nhóm gần với nhu cầu pa lăng nâng hạ ngành đóng tàu ở phân xưởng gia công kết cấu.

Xem thêm:

• Pa lăng dầm đôi tải nặng: WorldHoists KNK5204 - cho tải trọng từ 12,5 đến 20 tấn.
• Pa lăng dầm đôi dòng KNH: WorldHoists KNH4104 - cho tải trọng từ 8 đến 12,5 tấn.
• Pa lăng dầm đôi dòng KNK5104: WorldHoists KNK5104 - cho tải trọng từ 12,5 đến 20 tấn.
• Pa lăng WorldHoists dòng KNK5200: WorldHoists KNK5200 - cho tải trong theo cấu hình, cụ thể: KNK5202 tải trọng từ 6,3 đến 10 tấn, KNK5204 tải trọng từ 12,5 đến 20 tấn, KNK5206 tải trọng từ 20 đến 30 tấn.

Với nhu cầu từ 100 tấn trở lên, đặc biệt trong đóng tàu, điện gió hoặc kết cấu siêu trọng, anh chị nên trao đổi trực tiếp để SHM đánh giá giải pháp cầu trục, cổng trục hoặc hệ nâng chuyên dụng thay vì chọn model pa lăng đơn lẻ, vốn thường có tải trọng khiêm tốn.

5.3. Nhóm pa lăng phòng nổ, phòng sạch và tời mở

Một số xưởng đóng tàu có khu vực đặc thù như sơn, xử lý bề mặt, khoang kín hoặc khu vực yêu cầu kiểm soát bụi. Lúc này, pa lăng tiêu chuẩn có thể không đáp ứng đủ điều kiện môi trường.

Có thể bạn cần:

• Pa lăng phòng nổ: WorldHoists KEK2104 thu móc cao.
• Pa lăng phòng nổ dầm đơn: WorldHoists KEH4102.
• Pa lăng phòng sạch: WorldHoists K3104 thu móc cao.
• Pa lăng tời mở: WorldHoists KA3204.

SHM có thể hỗ trợ anh chị theo quy trình: khảo sát mặt bằng, xác định tải trọng, tư vấn cấu hình, thiết kế kết cấu, lắp đặt, nghiệm thu, kiểm định và bảo trì định kỳ. Đây là điểm quan trọng vì trong ngành đóng tàu, giá thiết bị chỉ là một phần; thời gian dừng máy, phụ tùng và độ ổn định sau lắp đặt mới là chi phí dài hạn.

6. Bảo dưỡng pa lăng trong môi trường biển

Pa lăng dùng cho xưởng đóng tàu cần kế hoạch bảo dưỡng chặt hơn xưởng trong đất liền. Lý do là hơi muối, độ ẩm, bụi hàn và tải nặng làm các chi tiết hao mòn nhanh hơn, đặc biệt là cáp, phanh, ổ bi, bánh xe, ray và linh kiện điện.

6.1. Tần suất bảo dưỡng khuyến nghị

Tần suất thực tế phụ thuộc hướng dẫn nhà sản xuất, cấp làm việc và điều kiện vận hành. Với môi trường biển, anh chị nên xây dựng lịch kiểm tra theo các mốc sau:

• Trước mỗi ca: Kiểm tra móc cẩu, chốt an toàn, cáp hoặc xích, tay bấm, nút dừng khẩn, tiếng ồn bất thường và khu vực di chuyển.
• Hàng tuần: Kiểm tra dầu mỡ bôi trơn, dấu hiệu gỉ sét, độ sạch của cáp hoặc xích, tình trạng ray và bánh xe.
• Hàng tháng: Kiểm tra phanh, giới hạn hành trình, tủ điện, tiếp điểm, bulông, mối nối và điện trở cách điện nếu điều kiện ẩm cao.
• Hàng quý: Kiểm tra chi tiết hộp giảm tốc, ổ bi, độ mòn cáp, độ mòn xích, độ lệch ray và độ ổn định của con chạy.
• Hàng năm: Kiểm tra tổng thể kết cấu, hệ điện, hồ sơ kiểm định, lịch thay thế phụ tùng và đánh giá lại rủi ro vận hành.

Nếu thiết bị làm ngoài trời, gần nước biển hoặc làm việc nhiều ca, lịch kiểm tra nên được rút ngắn theo khuyến nghị của kỹ sư bảo trì và đơn vị kiểm định.

6.2. Dấu hiệu sự cố cần xử lý sớm

Khi có các dấu hiệu sau, anh chị nên dừng thiết bị, khoanh vùng nguyên nhân và gọi đội kỹ thuật. Không nên “cố chạy thêm một ca” với thiết bị nâng tải nặng, vì chi phí sửa chữa sau sự cố thường lớn hơn nhiều so với xử lý sớm.

• Trượt tải: Tải tụt nhẹ sau khi dừng nâng, thường liên quan đến phanh, quá tải, dầu mỡ bám vào má phanh hoặc mòn cơ cấu hãm.
• Cáp xếp không đều: Cáp chồng, xoắn, bẹp hoặc kẹt trên tang cuốn có thể làm giảm tuổi thọ cáp và tăng rủi ro đứt sợi.
• Xích kẹt hoặc giật: Xích bẩn, thiếu bôi trơn, giãn bước hoặc mòn mắt xích có thể làm pa lăng chạy không êm.
• Động cơ nóng bất thường: Có thể do mất pha, quá tải, phanh không nhả hết, ổ bi hỏng hoặc cấp làm việc không phù hợp.
• Tủ điện chập chờn: Tiếp điểm oxy hóa, nước ngưng tụ, cáp điều khiển đứt ngầm hoặc biến tần báo lỗi cần được kiểm tra ngay.
• Cầu trục bị rung lắc: Ray không thẳng, bánh xe mòn, dầm lệch hoặc thao tác tăng giảm tốc đột ngột đều có thể gây rung.

6.3. Ba nguyên tắc vận hành an toàn

Với thiết bị nâng trong xưởng đóng tàu, văn hóa vận hành quan trọng không kém thiết bị. Một pa lăng tốt nhưng vận hành sai vẫn có thể gây hỏng cáp, trượt phanh hoặc làm hư kết cấu.

• Không nâng quá tải: Tải trọng danh nghĩa là giới hạn làm việc, không phải mức để thử khả năng thiết bị trong vận hành hằng ngày.
• Không kéo xiên tải: Kéo xiên làm tăng lực bên lên cáp, xích, móc và dầm, dễ gây lệch cáp, rung tải hoặc hỏng con chạy.
• Không đứng dưới tải: Dù thiết bị có phanh và giới hạn hành trình, vùng dưới tải vẫn phải được kiểm soát và cảnh báo rõ.

7. Câu hỏi thường gặp về pa lăng dùng cho xưởng đóng tàu

7.1. Pa lăng cáp điện hay pa lăng xích điện phù hợp hơn cho xưởng đóng tàu?

Pa lăng cáp điện phù hợp hơn cho phân xưởng đóng mới, tải nặng và hành trình nâng dài. Pa lăng xích điện phù hợp hơn cho khu vực sửa chữa, bảo dưỡng, tải vừa và không gian hẹp. Trong nhiều xưởng, hai loại này được dùng song song.

7.2. Pa lăng dùng cho xưởng đóng tàu có bắt buộc phải chống ăn mòn không?

Nếu thiết bị làm việc gần biển, ngoài trời hoặc trong môi trường ẩm, chống ăn mòn là yêu cầu rất quan trọng. Anh chị nên xem xét sơn bảo vệ, cáp hoặc xích phù hợp, tủ điện có cấp bảo vệ tốt và lịch bảo dưỡng ngắn hơn bình thường.

7.3. Khi nào nên dùng pa lăng phòng nổ?

Nên dùng pa lăng phòng nổ hoặc pa lăng khí nén khi khu vực làm việc có hơi dung môi, hơi nhiên liệu, bụi dễ cháy hoặc môi trường được phân vùng nguy hiểm. Việc chọn cấp phòng nổ cần dựa trên đánh giá hiện trường và tiêu chuẩn áp dụng.

7.4. Cầu trục dầm đôi 2 pa lăng có cần thiết trong xưởng đóng tàu không?

Cần thiết khi tải dài, tải lệch tâm hoặc cần nâng đồng bộ hai điểm để giảm xoay tải. Với block lớn hơn, hệ thống có thể cần nhiều móc, nhiều xe con hoặc cổng trục chuyên dụng.

7.5. Bao lâu nên kiểm định cầu trục, cổng trục trong xưởng đóng tàu?

Theo QCVN 30:2016/BLĐTBXH, cầu trục và cổng trục cần được kiểm định lần đầu, kiểm định định kỳ hoặc kiểm định bất thường theo quy định. Chu kỳ cụ thể nên đối chiếu quy chuẩn hiện hành, tuổi thiết bị, điều kiện làm việc và kết luận của tổ chức kiểm định.

7.6. Có nên mua pa lăng dư tải thật lớn để “cho chắc” không?

Không nên chọn theo cảm tính. Dư tải hợp lý giúp tăng biên an toàn, nhưng dư quá nhiều có thể làm thiết bị nặng, tốn điện, tăng tải lên dầm và làm chi phí đầu tư không cần thiết. Giải pháp đúng là tính tải, cấp làm việc, kết cấu dầm và môi trường trước khi chọn model.

7.7. SHM có thể tư vấn trọn gói cho xưởng đóng tàu không?

SHM có thể tư vấn theo nhu cầu thực tế của anh chị, từ pa lăng, cầu trục, cổng trục đến phương án thiết kế, lắp đặt, kiểm định và bảo trì. Với dự án tải trọng lớn hoặc môi trường đặc thù, bước khảo sát hiện trường là rất cần thiết.

8. Kết luận

Pa lăng dùng cho xưởng đóng tàu phải được chọn theo bài toán kỹ thuật: tải trọng, môi trường biển, khu vực làm việc, chu kỳ vận hành, tiêu chuẩn an toàn và khả năng bảo trì. Với phân xưởng gia công, pa lăng cáp điện dầm đôi thường là lựa chọn chính. Với khu vực sửa chữa, pa lăng xích điện hoặc pa lăng kéo tay có thể linh hoạt hơn. Với khu vực sơn, khoang kín hoặc vùng có nguy cơ cháy nổ, cần xem xét pa lăng phòng nổ hoặc pa lăng khí nén.

Nếu anh chị đang cần lựa chọn pa lăng cho xưởng đóng tàu, hãy bắt đầu từ bản vẽ mặt bằng, tải nâng lớn nhất và môi trường làm việc. SHM có thể cùng anh chị rà soát bài toán theo 3 bước: xác định vấn đề, chỉ ra nguyên nhân gốc rễ và đề xuất giải pháp phù hợp từ pa lăng, cầu trục đến cổng trục.
