Pa lăng tời mở WorldHoists KA1202

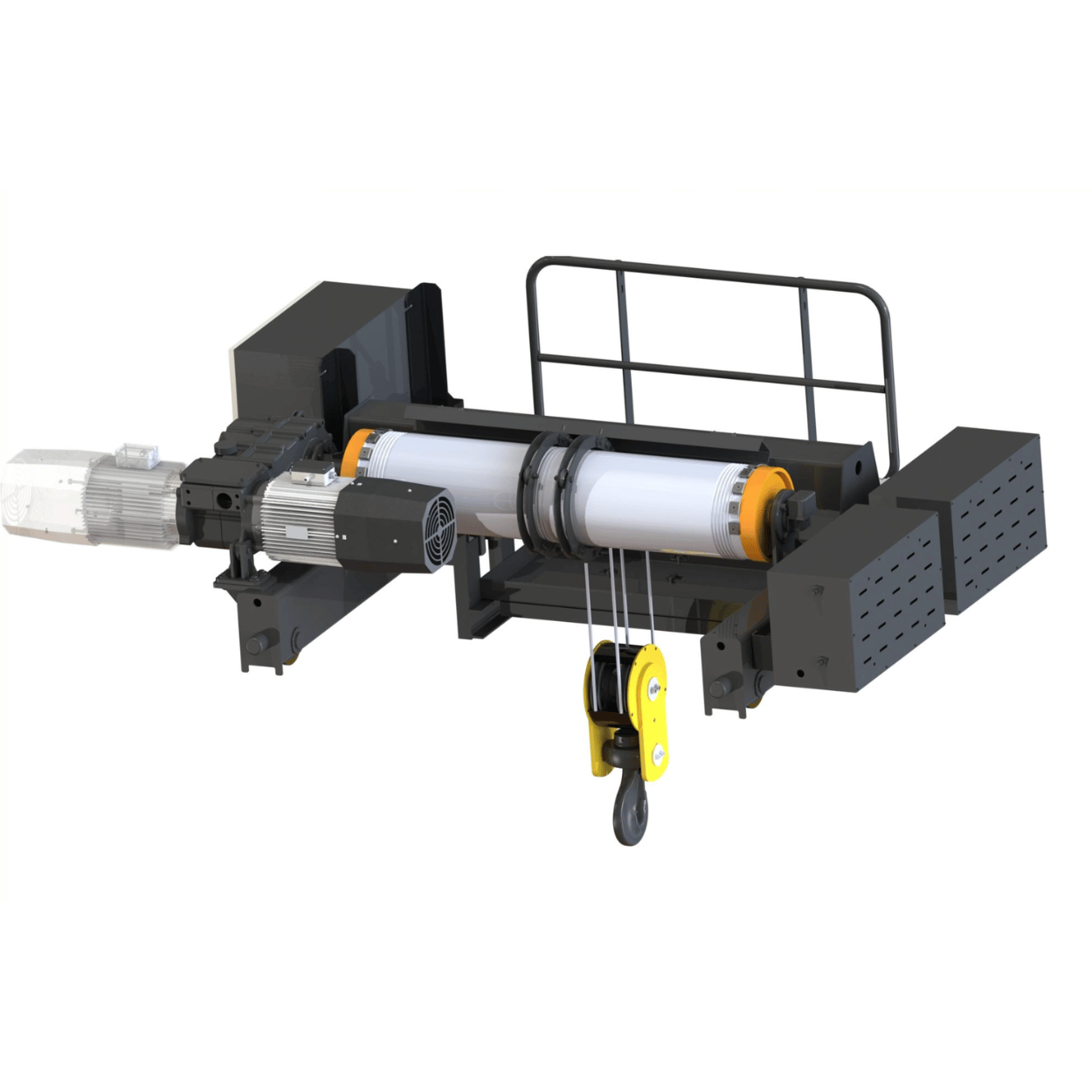

Pa lăng tời mở WorldHoists KA1202 là dòng Double Girder Winch được thiết kế cho hệ cầu trục dầm đôi, phù hợp với các ứng dụng nâng hạ công nghiệp cần chiều cao nâng lớn, kết cấu tời mở chắc chắn và khả năng vận hành ổn định.

Model KA1202 sử dụng cấu hình đi cáp kiểu 2:2, phù hợp với dải tải trọng làm việc an toàn (SWL) từ 6.300 kg đến 10.000 kg. Đây là lựa chọn phù hợp cho các nhà xưởng cơ khí, kho vật tư, xưởng kết cấu thép, dây chuyền lắp ráp thiết bị và các hệ cầu trục cần hành trình nâng dài.

Khác với các dòng pa lăng compact, dòng pa lăng tời mở có kết cấu bố trí motor nâng, tang cuốn, cụm truyền động, xe con và cụm móc theo dạng mở. Cách bố trí này giúp thiết bị dễ kiểm tra, dễ bảo trì và phù hợp hơn với các hệ cầu trục dầm đôi có yêu cầu tải trọng, chiều cao nâng hạ và tần suất vận hành cao hơn.

1. Thông số kỹ thuật chính

• Thương hiệu: WorldHoists.
• Model: KA1202.
• Dòng sản phẩm: Pa lăng tời mở / Double Girder Winch.
• Kiểu lắp đặt: Xe con dầm đôi.
• Cấu hình cáp: cấu hình đi cáp kiểu 2:2.
• Tải trọng làm việc an toàn (SWL):
  • 6.300 kg – cấp tốc độ làm việc 3m/M6.
  • 8.000 kg – cấp tốc độ làm việc 2m/M5.
  • 10.000 kg – cấp tốc độ làm việc 2m/M5.
• Chiều cao nâng hạ (HOL): từ 14,9 m đến 69,0 m.
• Bề rộng W: mặc định 75 mm.
• Dải R theo catalogue: từ 1.400 mm đến 4.200 mm.
• Đường kính tang cuốn: Ø320 mm.
• Đường kính cáp thép: Ø11 mm.
• Cụm móc: theo tiêu chuẩn DIN15401-5V.
• Tốc độ nâng hạ: 10/1,7 m/phút; 16/2,7 m/phút hoặc bản vô cấp tương ứng.
• Tốc độ di chuyển xe con: 0–20 m/phút hoặc 0–32 m/phút.
• Motor di chuyển xe con: 2×F02.

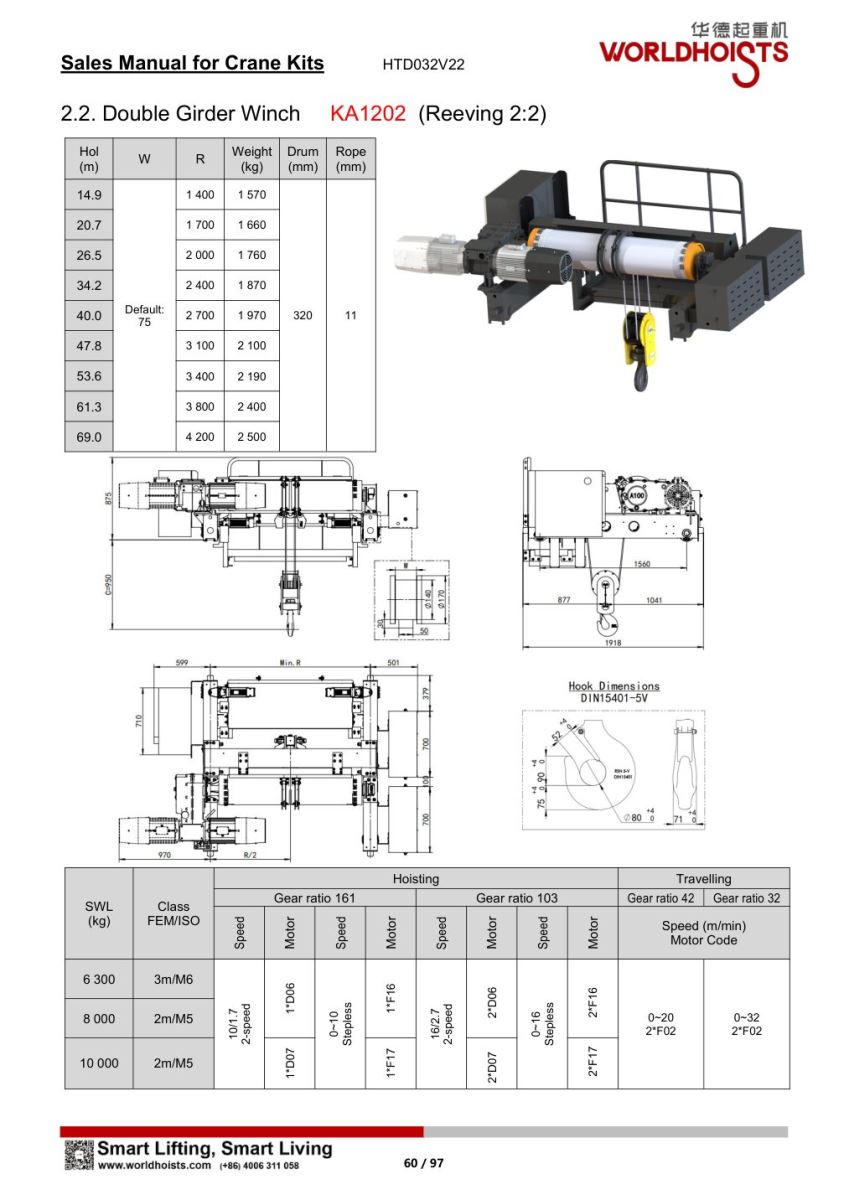

2. Dải chiều cao nâng hạ (HOL) và khối lượng tham khảo

Dải chiều cao nâng hạ lớn là một trong những điểm đáng chú ý của WorldHoists KA1202. Với mức HOL tối đa khoảng 69,0 m, model này phù hợp cho các hệ cầu trục trong nhà xưởng cao, kho công nghiệp, khu vực nâng hạ theo tầng hoặc các dây chuyền cần hành trình móc dài.

3. Cấu hình tốc độ nâng hạ

3.1. Tỉ số truyền chuyển động 161

• Tốc độ nâng hạ 2 cấp: 10/1,7 m/phút.
• Motor nâng 2 cấp: 1×D06 hoặc 1×D07.
• Tốc độ nâng hạ vô cấp: 0–10 m/phút.
• Motor nâng biến tần: 1×F16 hoặc 1×F17.
• Định hướng lựa chọn:
  • Phù hợp khi cần tốc độ nâng hạ ổn định, dễ kiểm soát.
  • Thích hợp cho các ứng dụng ưu tiên độ êm và độ an toàn khi nâng tải.
  • Bản vô cấp phù hợp hơn nếu cần căn chỉnh vị trí móc chính xác.

3.2. Tỉ số truyền chuyển động 103

• Tốc độ nâng hạ 2 cấp: 16/2,7 m/phút.
• Motor nâng 2 cấp: 2×D06 hoặc 2×D07.
• Tốc độ nâng hạ vô cấp: 0–16 m/phút.
• Motor nâng biến tần: 2×F16 hoặc 2×F17.
• Định hướng lựa chọn:
  • Phù hợp khi cần tốc độ nâng hạ cao hơn.
  • Giúp rút ngắn chu kỳ nâng hạ trong nhà xưởng có hành trình móc dài.
  • Bản vô cấp giúp quá trình nâng/hạ êm hơn, giảm rung lắc tải và hỗ trợ kiểm soát tốt hơn khi đặt tải.

4. Giải thích mã motor nâng

• Nhóm motor D
  • Là motor đổi cực dùng cho cấu hình nâng hạ 2 cấp tốc độ.
  • Phù hợp với các hệ cầu trục cần vận hành đơn giản, dễ khai thác và tối ưu chi phí.
  • Trên KA1202, các mã thường gặp gồm D06 và D07.
• Nhóm motor F
  • Là motor dùng cho cấu hình điều khiển vô cấp/biến tần.
  • Phù hợp với các ứng dụng cần tăng giảm tốc mượt, hạn chế rung lắc tải và căn chỉnh vị trí chính xác.
  • Trên KA1202, các mã thường gặp gồm F16 và F17.
• Công suất motor tham khảo theo catalogue WorldHoists:
  • D06: 15/2,5 kW.
  • D07: 18,5/3 kW.
  • F16: 15 kW.
  • F17: 18,5 kW.

5. Cấu hình di chuyển xe con

• Tỉ số chuyển động hành trình 42
  • Tốc độ di chuyển xe con: 0–20 m/phút.
  • Mã motor di chuyển: 2×F02.
  • Phù hợp khi ưu tiên độ ổn định, kiểm soát tải tốt và vận hành trong khu vực có nhiều điểm dừng.
• Tỉ số chuyển động hành trình 32
  • Tốc độ di chuyển xe con: 0–32 m/phút.
  • Mã motor di chuyển: 2×F02.
  • Phù hợp khi cần tốc độ di chuyển xe con nhanh hơn trên hành trình dài.

Khi lựa chọn tốc độ di chuyển xe con, cần đối chiếu với chiều dài đường chạy, khẩu độ cầu trục, mức độ chính xác khi đặt tải, tần suất vận hành và điều kiện thực tế trong nhà xưởng. Với tải trọng 6,3–10 tấn, không nên chỉ chọn tốc độ cao nhất mà cần cân nhắc cả độ ổn định và khả năng kiểm soát tải.

6. Đặc điểm nổi bật của WorldHoists KA1202

• Kết cấu pa lăng tời mở phù hợp cho hệ cầu trục dầm đôi.
• Cấu hình đi cáp kiểu 2:2 giúp đáp ứng tốt dải tải trọng 6.300–10.000 kg.
• Hỗ trợ chiều cao nâng hạ lớn, tối đa khoảng 69,0 m theo catalogue.
• Có lựa chọn 2 cấp tốc độ nâng hạ hoặc vô cấp/biến tần.
• Tốc độ nâng hạ có thể đạt đến 16/2,7 m/phút hoặc 0–16 m/phút tùy cấu hình.
• Tốc độ di chuyển xe con linh hoạt với hai lựa chọn 0–20 m/phút và 0–32 m/phút.
• Tang cuốn Ø320 mm và cáp Ø11 mm phù hợp với cấu hình nâng hạ công nghiệp.
• Kết cấu mở giúp thuận tiện hơn trong kiểm tra, bảo trì và thay thế cụm truyền động.

7. Ứng dụng phù hợp

Pa lăng tời mở WorldHoists KA1202 phù hợp cho các hệ nâng hạ trong:

• Nhà xưởng cơ khí chế tạo.
• Xưởng kết cấu thép.
• Kho thép, kho vật tư công nghiệp.
• Nhà máy sản xuất thiết bị.
• Dây chuyền lắp ráp máy móc.
• Trạm bảo trì thiết bị công nghiệp.
• Hệ cầu trục dầm đôi tải 6,3–10 tấn.
• Khu vực cần chiều cao nâng hạ lớn.
• Ứng dụng cần tốc độ nâng linh hoạt và dễ bảo trì.

8. Gợi ý lựa chọn cấu hình

• Chọn tỉ số truyền chuyển động 161 nếu cần tốc độ nâng hạ vừa phải, ưu tiên độ ổn định và khả năng kiểm soát tải.
• Chọn tỉ số truyền chuyển động 103 nếu cần tốc độ nâng hạ nhanh hơn, đặc biệt trong các hệ cầu trục có chiều cao nâng hạ lớn.
• Chọn motor nâng 2 cấp tốc độ nếu cần cấu hình vận hành đơn giản, chi phí hợp lý và dễ sử dụng.
• Chọn motor nâng biến tần nếu cần vận hành êm, giảm rung lắc tải, tăng giảm tốc mượt và căn chỉnh vị trí chính xác.
• Chọn tốc độ di chuyển xe con 0–20 m/phút nếu khu vực vận hành cần kiểm soát tải kỹ hơn.
• Chọn tốc độ di chuyển xe con 0–32 m/phút nếu cần rút ngắn thời gian di chuyển trên hành trình dài.

Lưu ý khi lựa chọn KA1202 cho dự án

Trước khi chọn pa lăng tời mở WorldHoists KA1202, nên kiểm tra các thông tin sau:

• Tải trọng làm việc an toàn cần dùng: 6.300 kg, 8.000 kg hay 10.000 kg.
• Chiều cao nâng hạ (HOL) thực tế của nhà xưởng.
• Cấp tốc độ làm việc tương ứng với tần suất vận hành.
• Yêu cầu tốc độ nâng hạ: 2 cấp tốc độ hay vô cấp/biến tần.
• Yêu cầu tốc độ di chuyển xe con: 0–20 m/phút hay 0–32 m/phút.
• Khẩu độ cầu trục, đường chạy, ray, bánh xe và không gian bảo trì.
• Phương án cấp điện, điều khiển, giới hạn hành trình và yêu cầu an toàn bổ sung.
• Điều kiện môi trường làm việc: trong nhà, bụi, ẩm, nhiệt độ cao hoặc môi trường đặc biệt.
