Pa lăng dầm đôi WorldHoists KNH4104

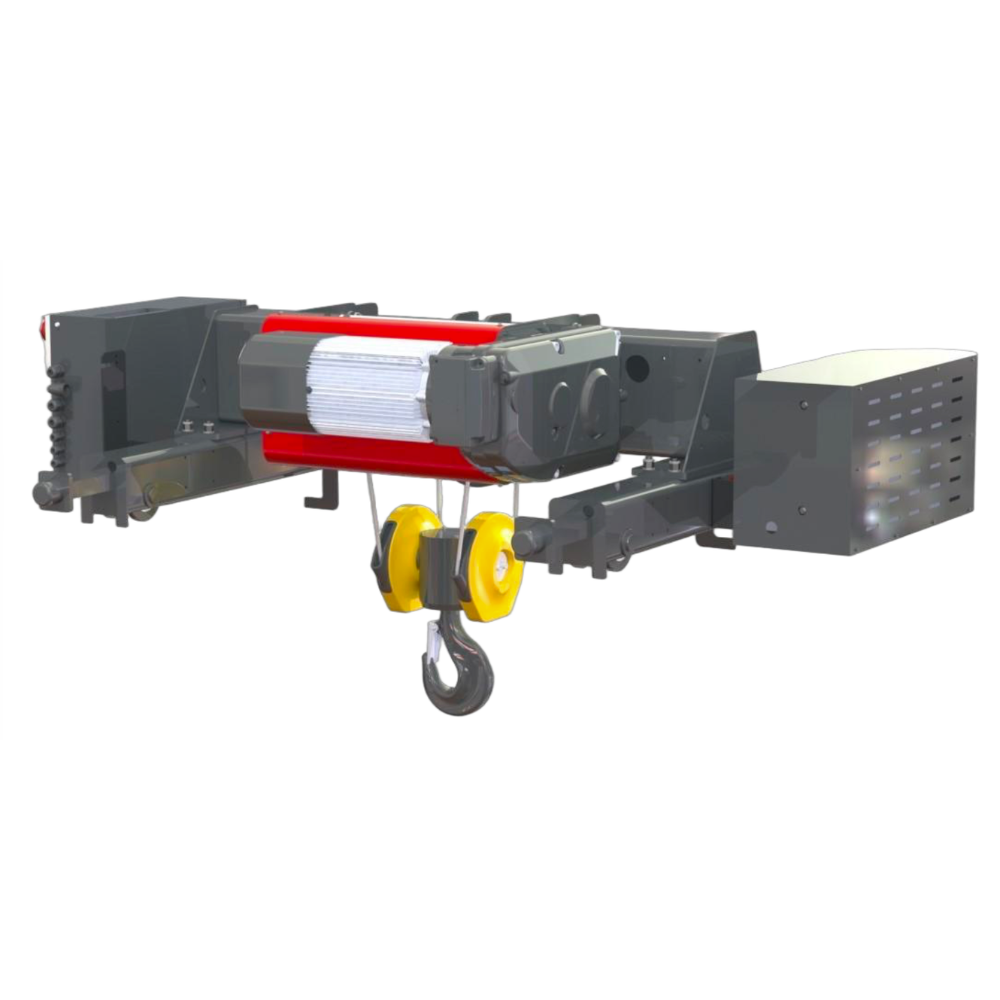

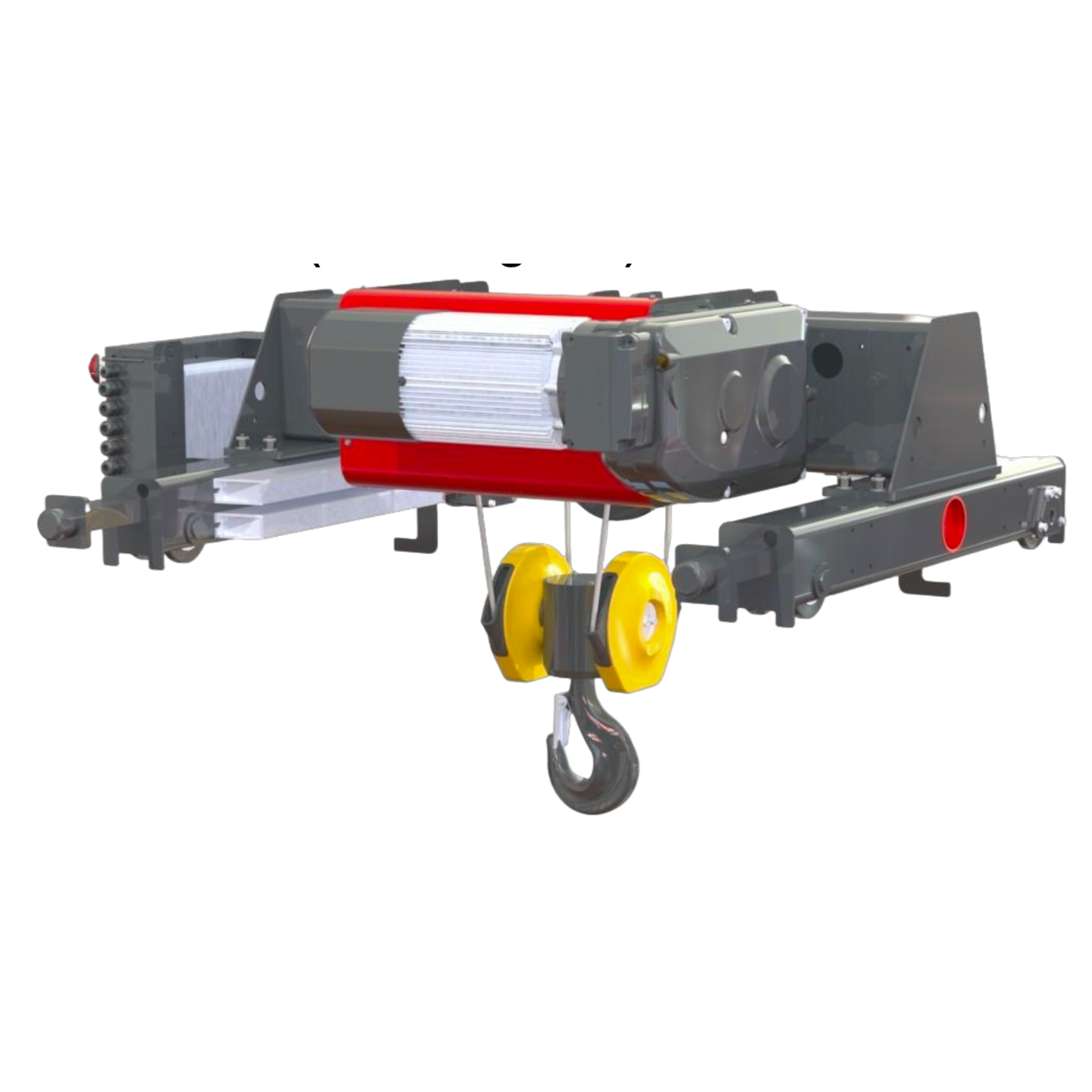

Pa lăng dầm đôi WorldHoists KNH4104 là dòng pa lăng cáp điện dầm đôi (Double Girder Hoist) thuộc series KH4 của WorldHoists, được thiết kế để lắp đặt trên hệ cầu trục dầm đôi (double girder crane) hoặc cụm xe con chạy trên hai dầm chính.

Theo catalogue WorldHoists, model KNH4104 sử dụng sơ đồ đi cáp kiểu 1:4. Dòng sản phẩm này có hai nhóm cấu hình chính:

• KNH4104-E090: phù hợp với dải tải trọng làm việc 8.000–12.500 kg, tốc độ nâng hạ vừa phải, dùng moto xe con đi ngang E090 / ≤4 kW cho cấu hình vô cấp/biến tần.
• KNH4104-E150&E230: phù hợp với dải tải trọng làm việc 8.000–10.000 kg, tốc độ nâng hạ cao hơn, dùng moto xe con đi ngang E150 / ≤7.5 kW hoặc E230 / ≤7.5 kW cho cấu hình vô cấp/biến tần.

Dòng này có các mức chiều cao nâng hạ (HOL) gồm 9 m, 12 m, 16 m, 20 m và 26 m, phù hợp cho các hệ cầu trục dầm đôi tải trung bình đến lớn, cần kết cấu xe con dầm đôi ổn định, hành trình nâng tương đối dài và khả năng lựa chọn tốc độ nâng hạ theo chu kỳ vận hành thực tế.

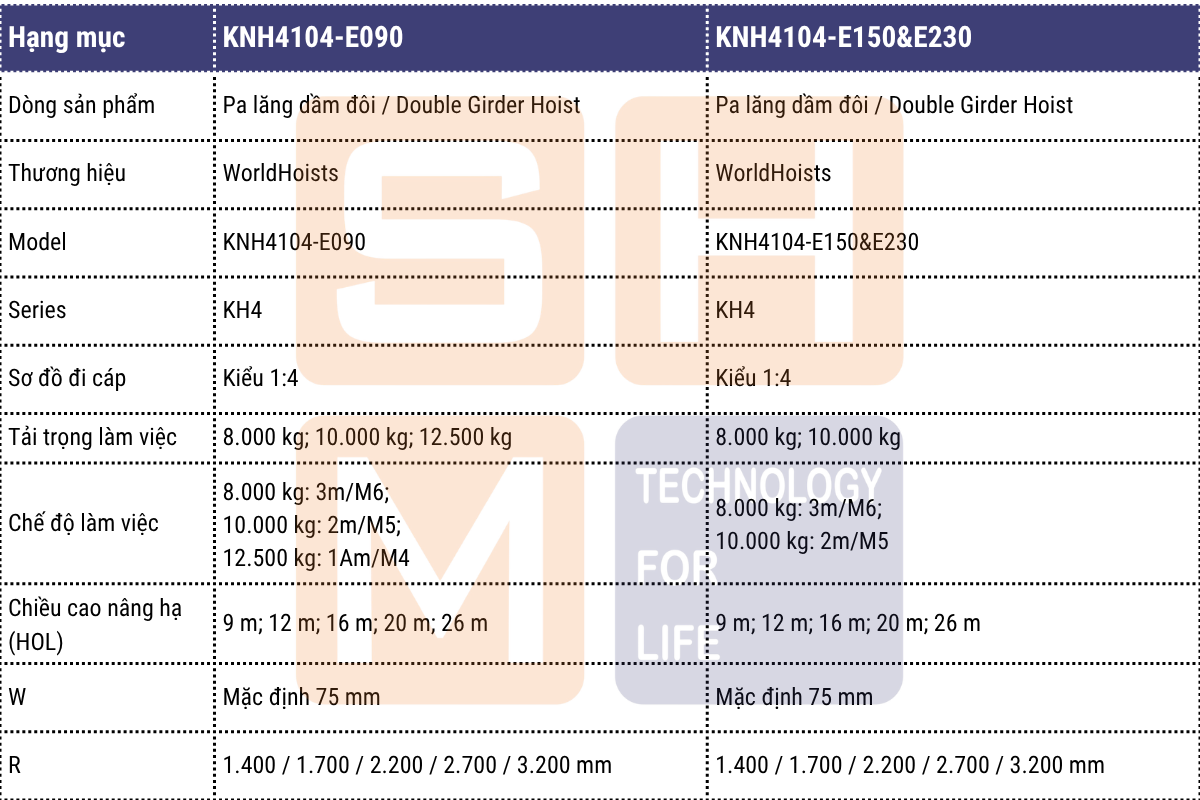

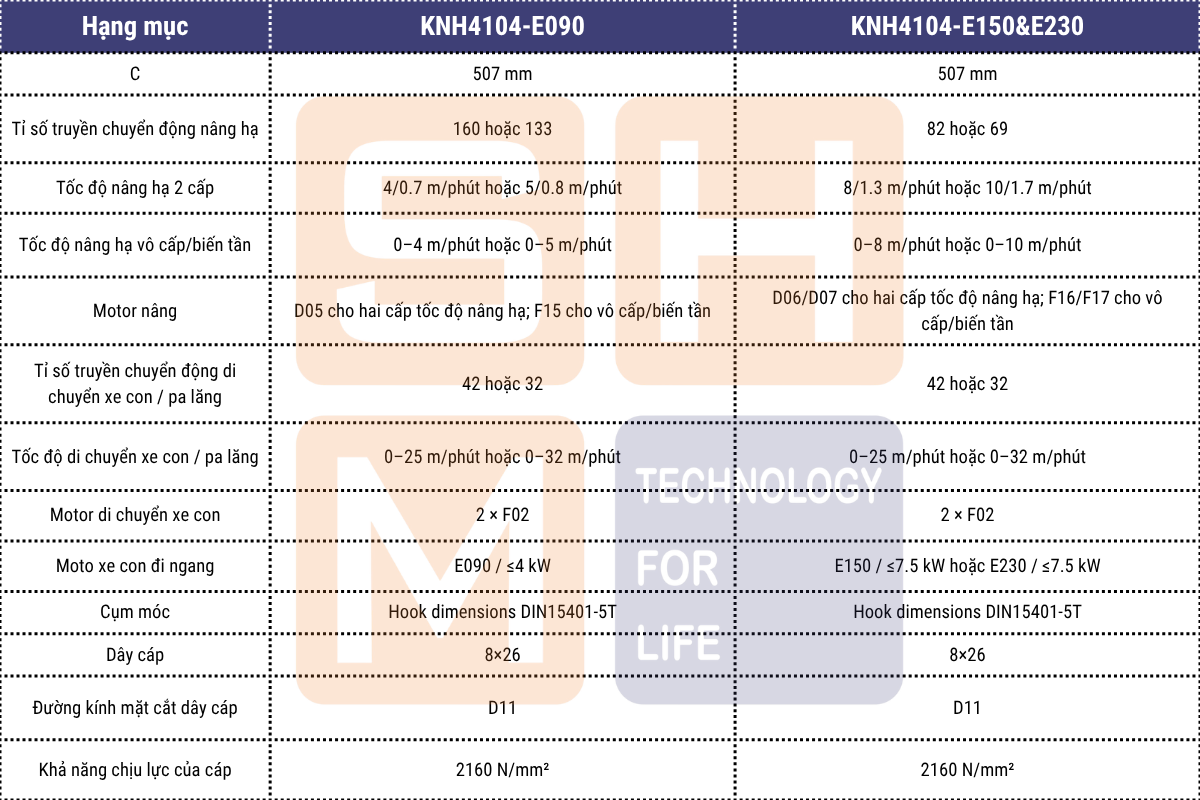

1. Thông số kỹ thuật chính của pa lăng dầm đôi WorldHoists KNH4104

Thông tin chi tiết về mẫu pa lăng dầm đôi WorldHoists KNK4104. Anh, chị có thể tham khảo chi tiết tại đây:

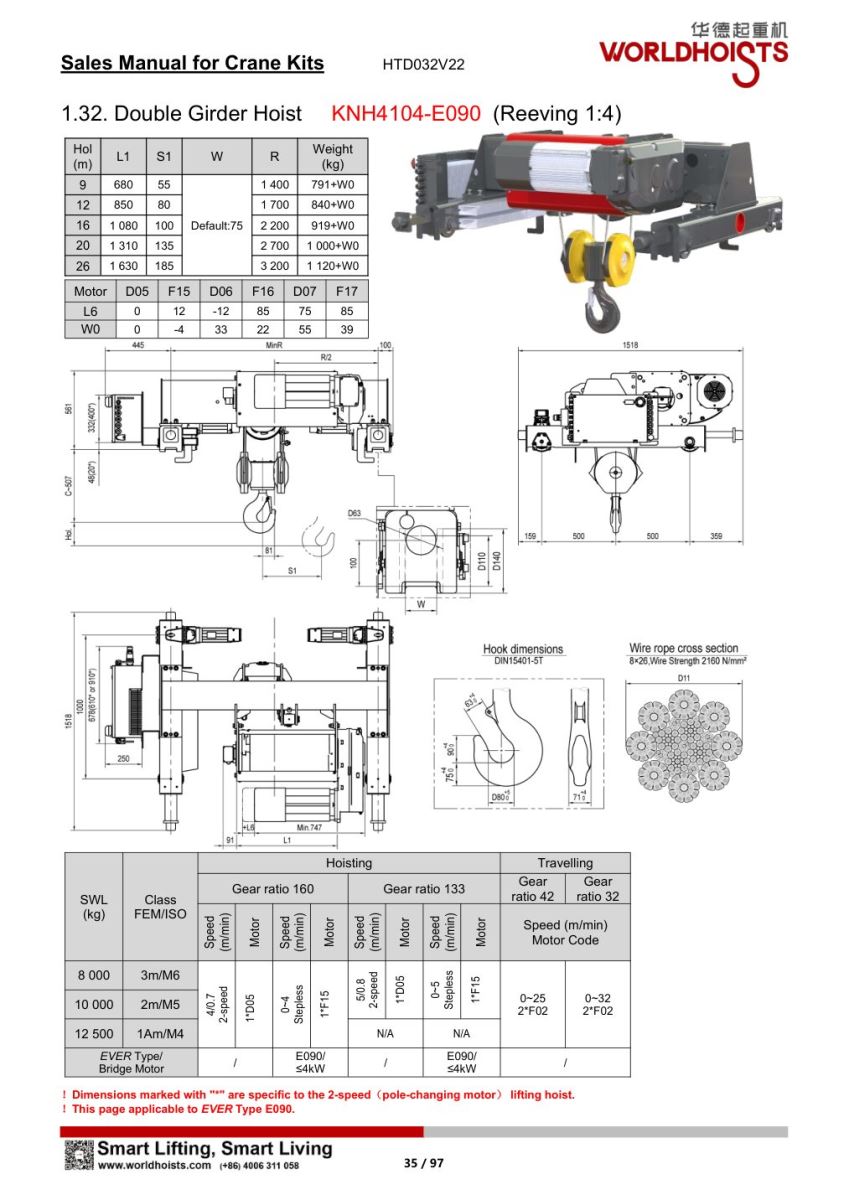

(1) Pa lăng dầm đôi WorldHoists KNK4104 sử dụng động cơ xe con E090 (mã KNK4104-E090):

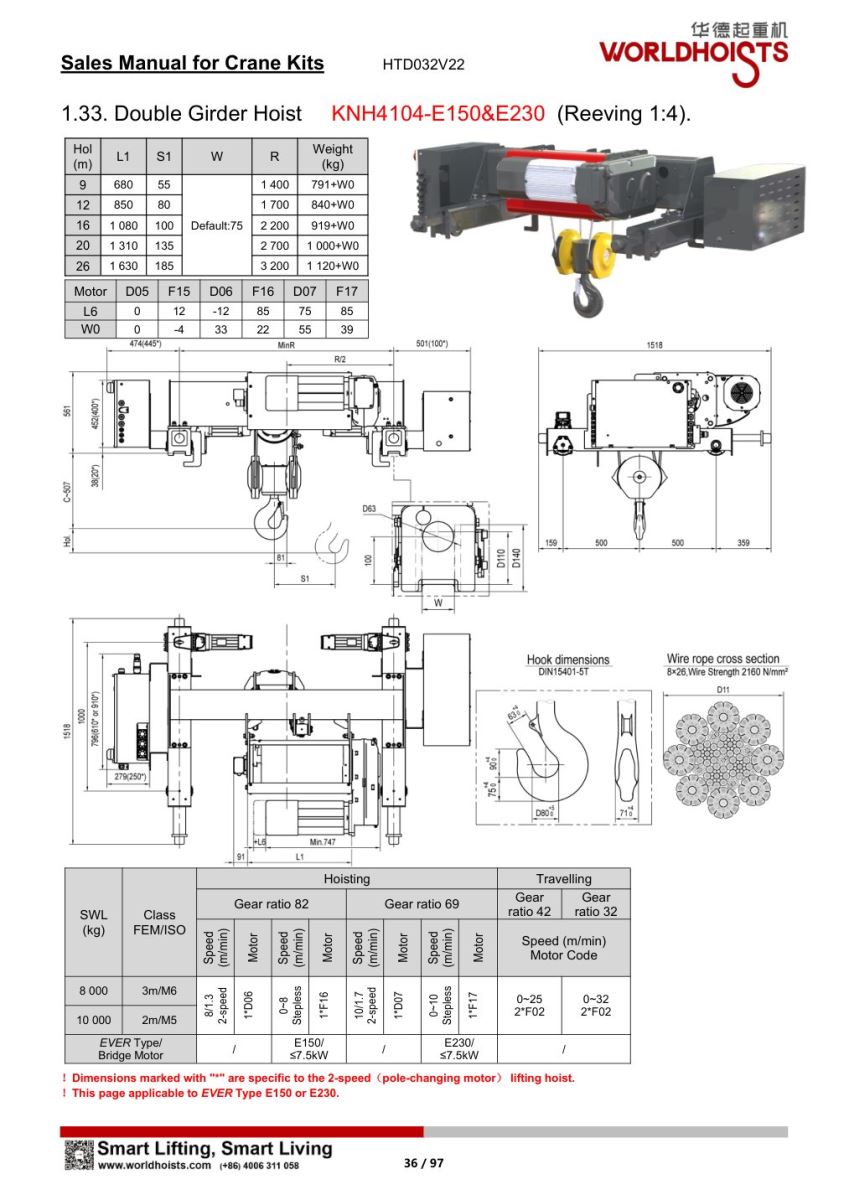

(2) Pa lăng dầm đôi WorldHoists KNK4104 sử dụng động cơ xe con E150 và E230 (mã KNK4104-E150 và E230):

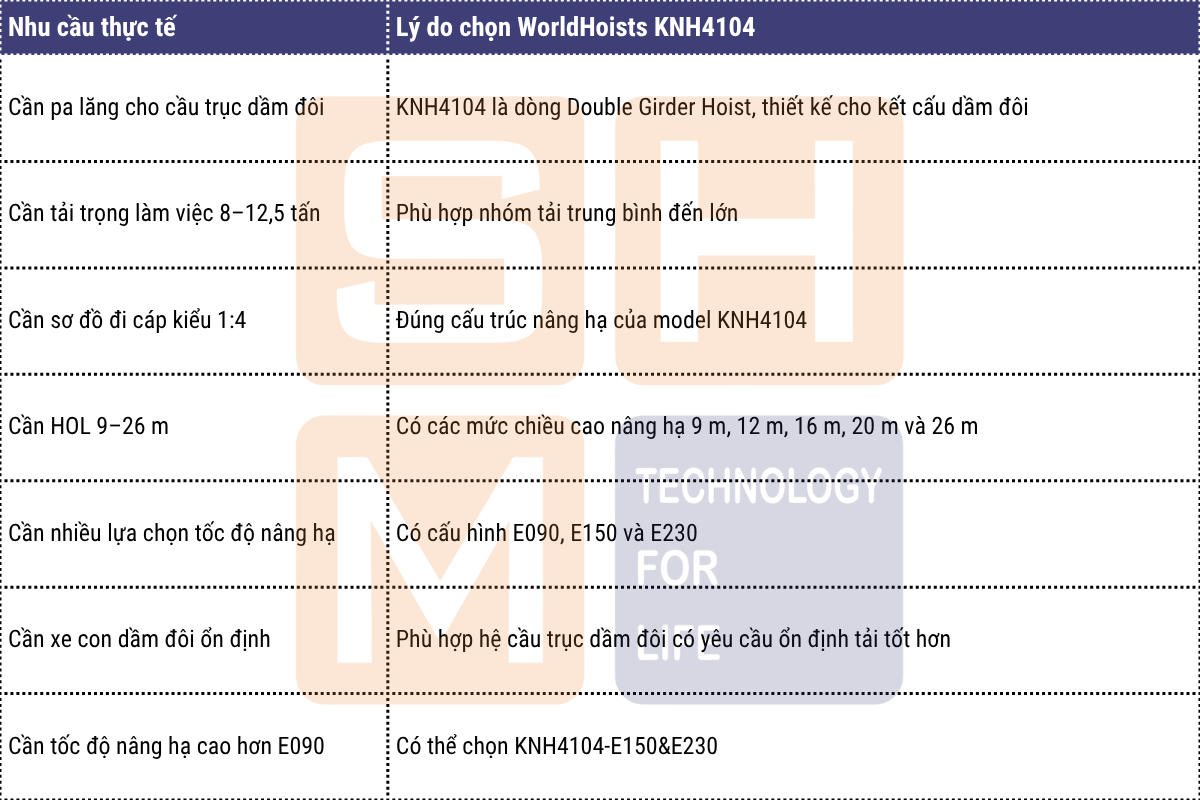

2. Khi nào nên chọn WorldHoists KNH4104?

WorldHoists KNH4104 phù hợp khi khách hàng cần một bộ pa lăng dầm đôi cho cầu trục dầm đôi tải từ 8.000–12.500 kg, có không gian lắp đặt đủ cho cụm xe con chạy trên hai dầm chính và cần lựa chọn tốc độ nâng hạ theo mức độ vận hành thực tế.

Nếu hệ cầu trục của khách hàng là cầu trục dầm đơn, không nên dùng KNH4104 như lựa chọn mặc định. Khi đó cần đối chiếu sang các dòng pa lăng dầm đơn WorldHoists tương ứng.

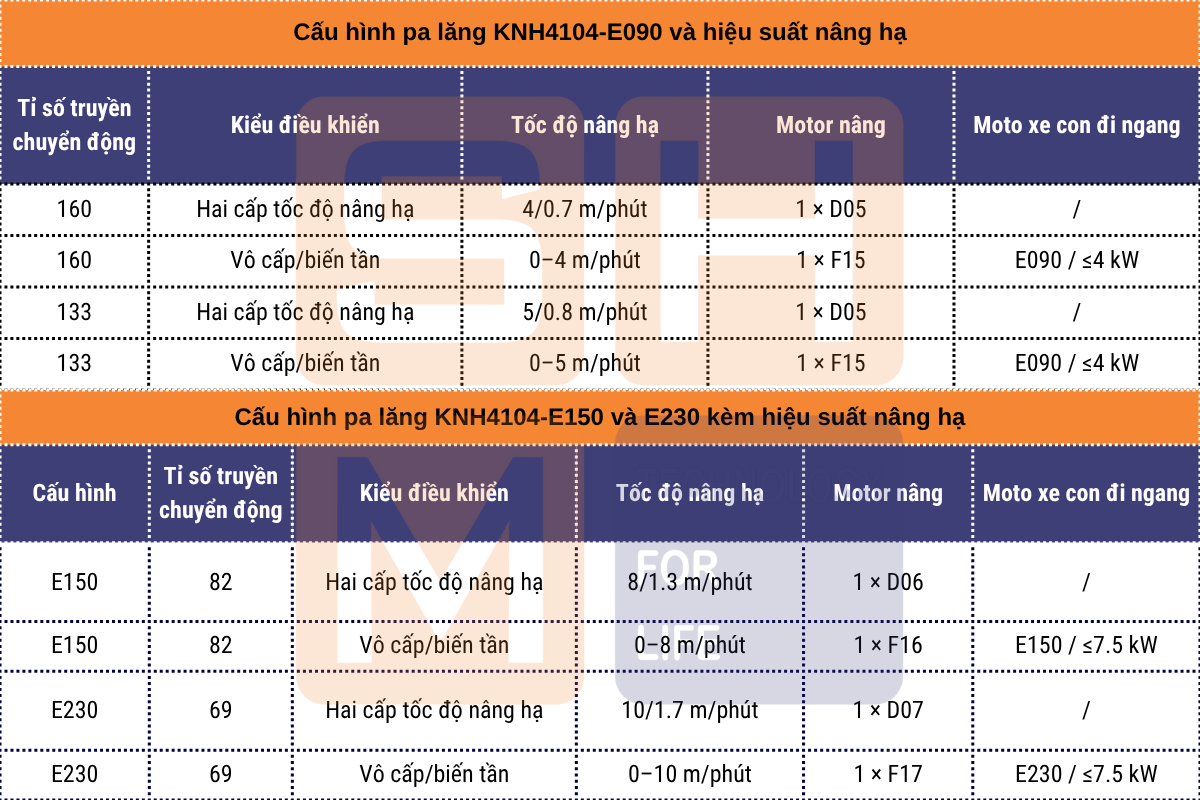

3. Phân biệt KNH4104-E090 và KNH4104-E150&E230

3.1. KNH4104-E090: cấu hình tốc độ nâng hạ vừa phải

KNH4104-E090 phù hợp khi dự án cần pa lăng dầm đôi tải 8.000–12.500 kg, nhưng không yêu cầu tốc độ nâng hạ quá cao. Đây là cấu hình cân bằng cho các ứng dụng nâng hạ tải nặng ở tốc độ vừa phải.

Lưu ý: trong catalogue, một số cấu hình ở nhóm Gear ratio 133 (Tỉ số truyền 133) có thể không áp dụng cho dải tải 12.500 kg. Khi chốt cấu hình thực tế, cần đối chiếu trực tiếp theo tải trọng làm việc và bảng thông số của nhà sản xuất.

3.2. KNH4104-E150&E230: cấu hình tốc độ nâng hạ cao hơn

KNH4104-E150&E230 phù hợp khi khách hàng cần tốc độ nâng hạ nhanh hơn trong dải tải 8.000–10.000 kg. Đây là lựa chọn phù hợp cho nhà xưởng cần rút ngắn chu kỳ nâng hạ so với cấu hình E090.

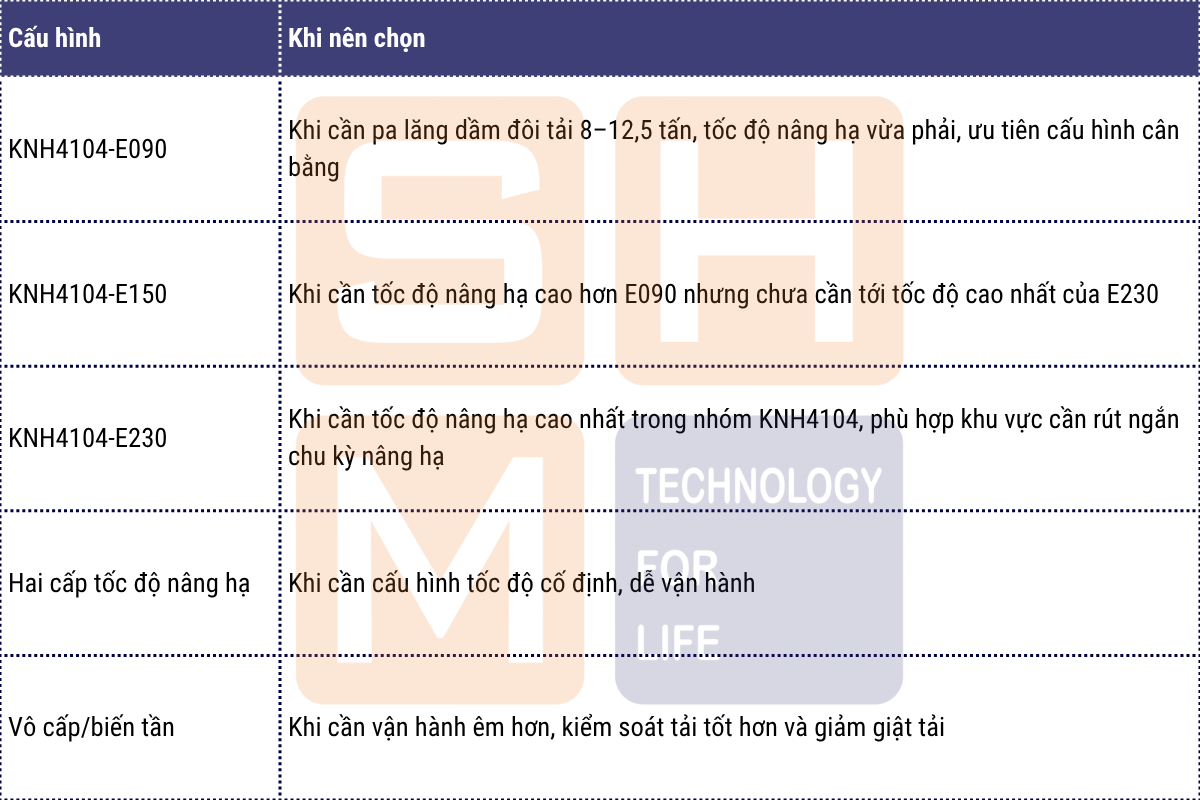

4. Cách chọn giữa KNH4104-E090, E150 và E230

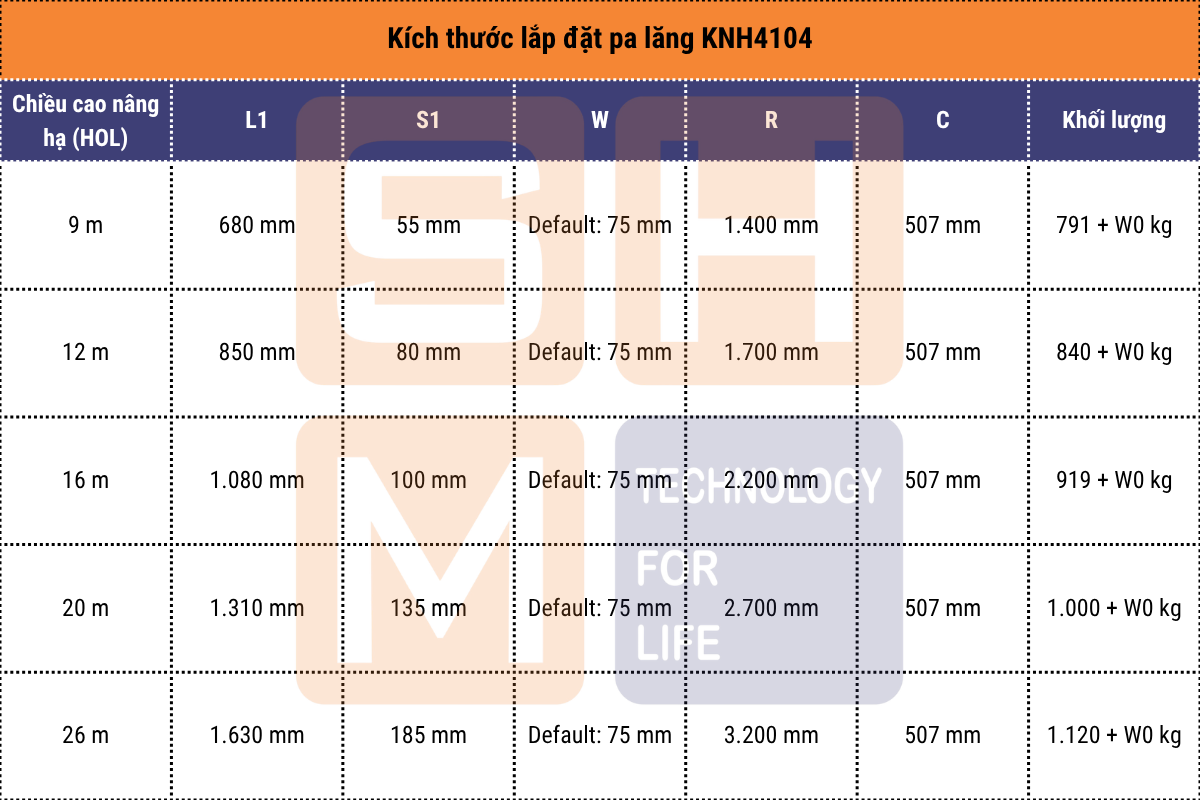

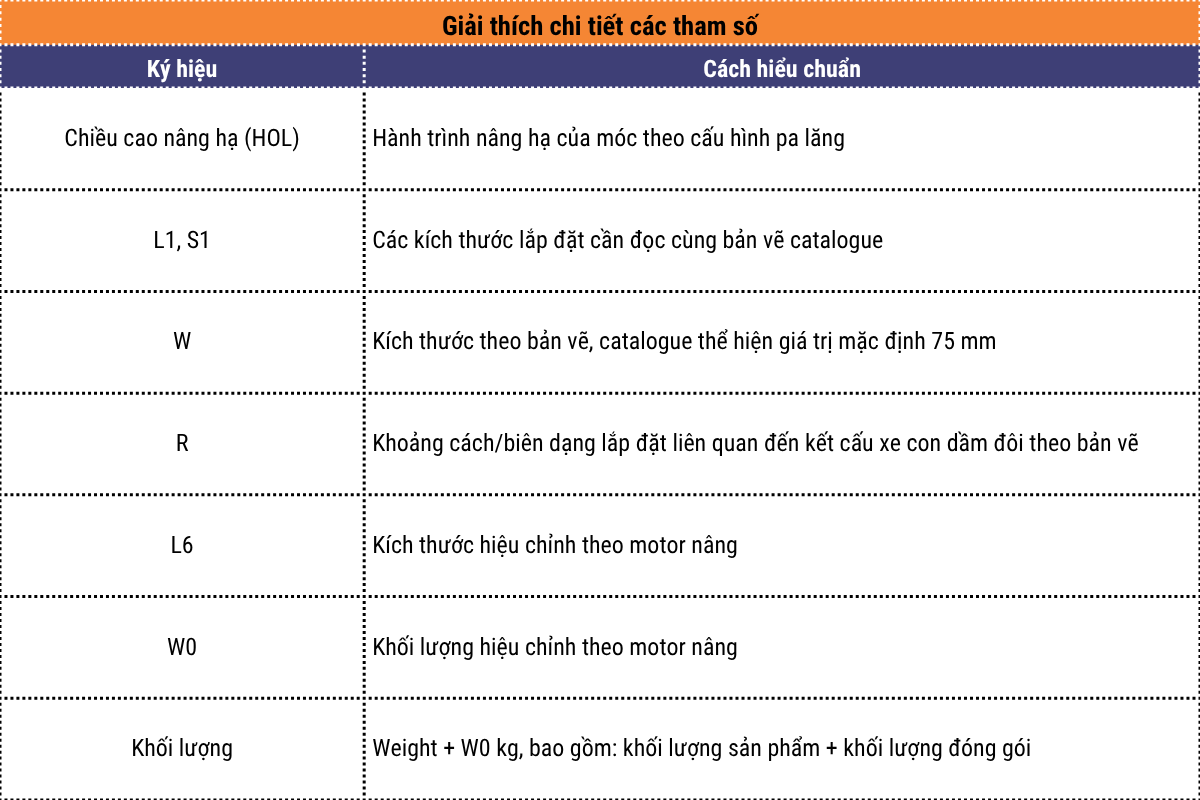

5. Bảng kích thước lắp đặt KNH4104

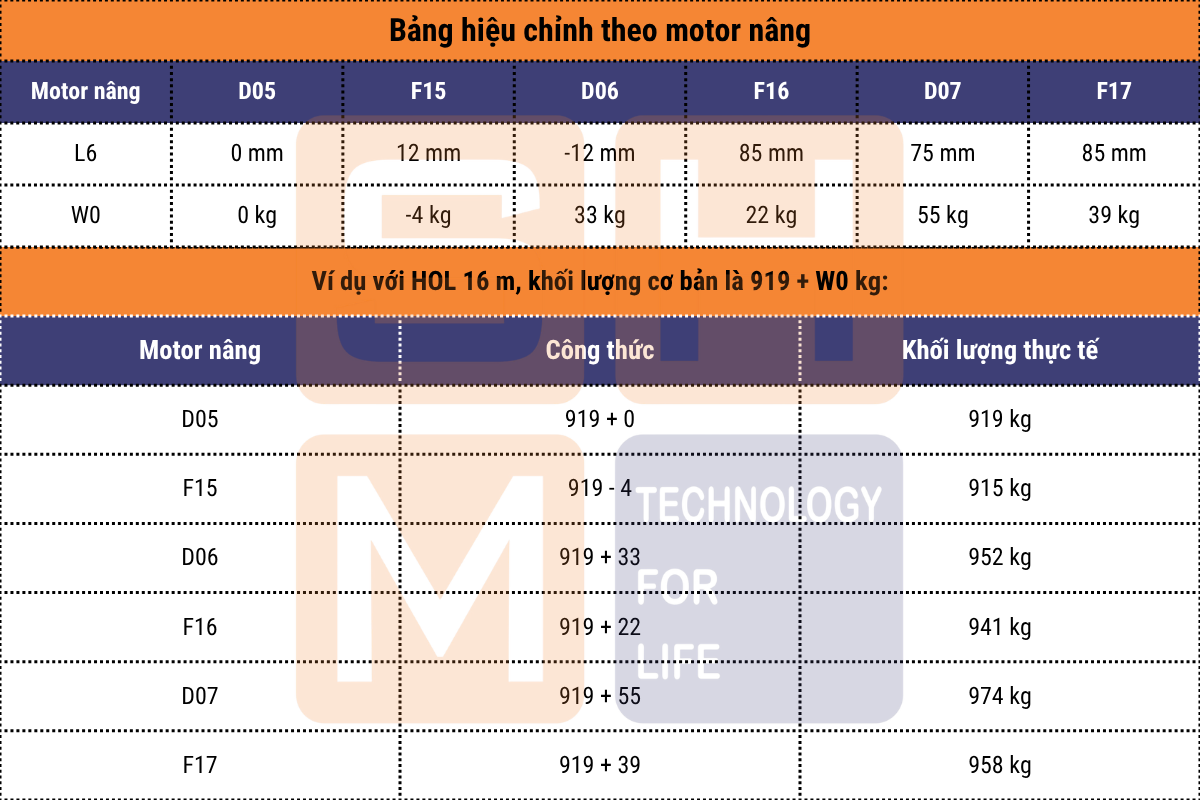

6. Bảng hiệu chỉnh theo motor nâng hạ kèm ví dụ

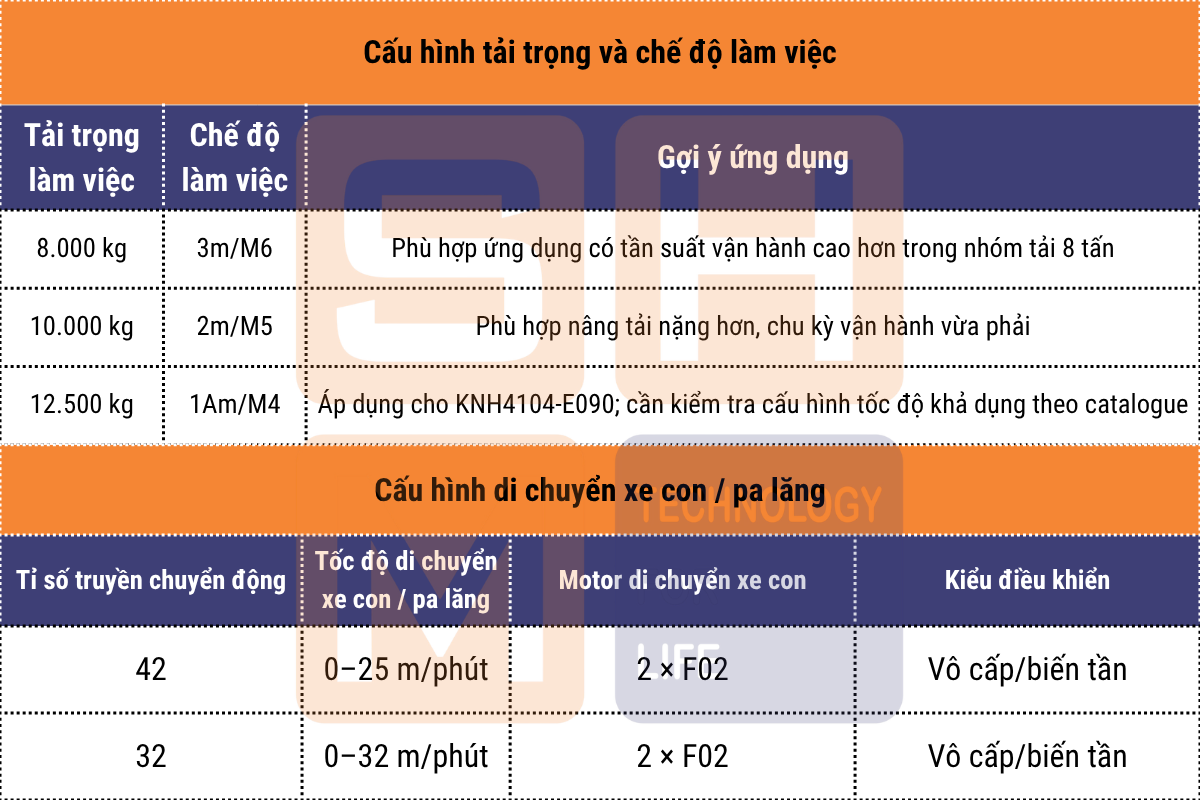

7. Cấu hình tải trọng, xe con và chế độ làm việc

Khi lựa chọn giữa 8.000 kg, 10.000 kg và 12.500 kg, đơn vị sử dụng, vẫn hành pa lăng, cầu trục cần kiểm tra thêm tần suất nâng hạ, số ca vận hành, tỷ lệ nâng gần tải tối đa, yêu cầu định vị tải, điều kiện môi trường và hệ số an toàn của kết cấu cầu trục dầm đôi.

Với pa lăng dầm đôi WorldHoists KNH4104, phần di chuyển xe con / pa lăng có hai cấu hình chính: 0–25 m/phút với tỉ số truyền chuyển động 42 hoặc 0–32 m/phút với tỉ số truyền chuyển động 32. Cả hai cấu hình đều dùng 2 × F02 cho motor di chuyển xe con.

Khi chọn tốc độ di chuyển, đơn vị thi công, đơn vị vận hành cần kiểm tra chiều dài đường chạy, khẩu độ cầu trục, yêu cầu định vị tải, mật độ người làm việc trong khu vực và điều kiện an toàn vận hành.

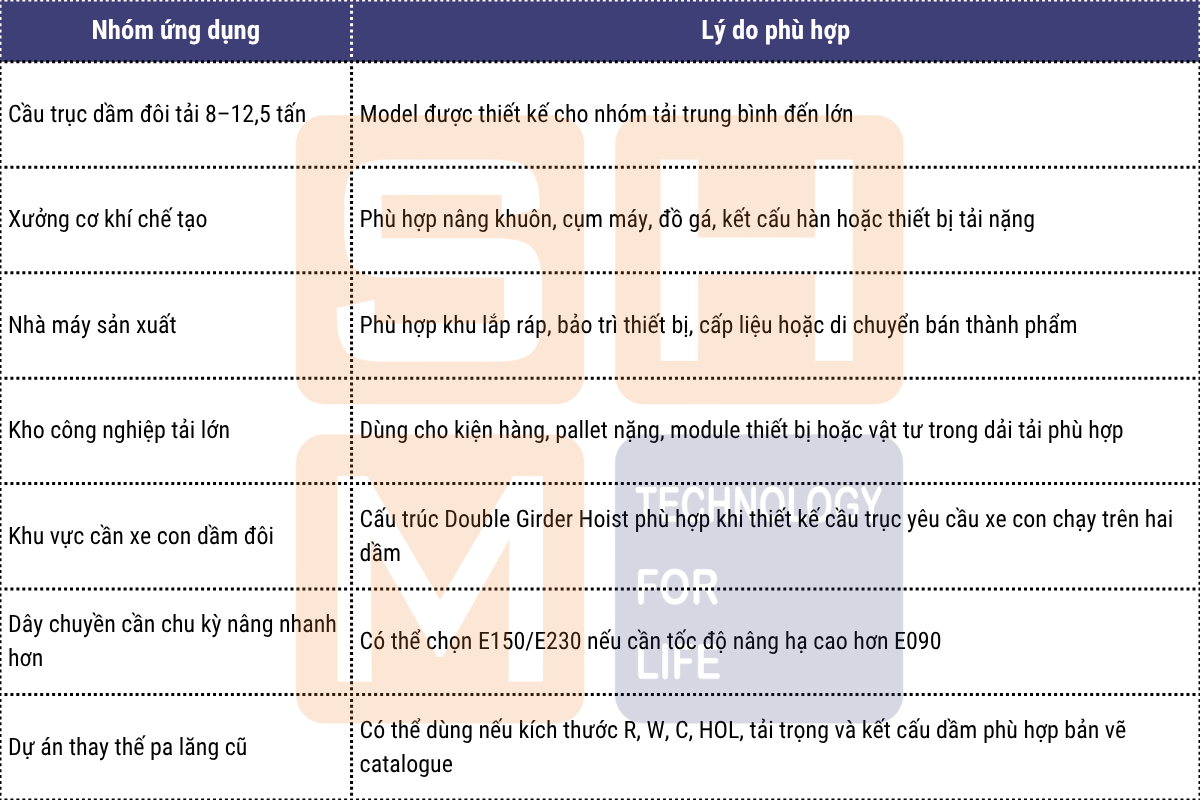

8. Ứng dụng phù hợp tại Việt Nam

WorldHoists KNH4104 phù hợp với các hệ cầu trục dầm đôi tải trung bình đến lớn, đặc biệt khi nhà xưởng cần cụm xe con chạy trên hai dầm chính, tải trọng từ 8.000–12.500 kg và yêu cầu nhiều lựa chọn tốc độ nâng hạ.

Chú ý: Với những yêu cầu sử dụng trong những môi trường đặc biệt như phòng sạch (cleanroom), ngoài trời, nhiệt độ cao, độ ẩm lớn, bụi nặng, hóa chất, phòng nổ hoặc luyện kim, WorldHoists có những dòng pa lăng chuyên dụng riêng. Quý khách hàng quan tâm có thể liên hệ ngay trực tiếp tới SHM thông qua hotline: 0325 878 868 hoặc 0789 376 856 để chúng tôi tư vấn cụ thể và chính xác theo nhu cầu sử dụng.

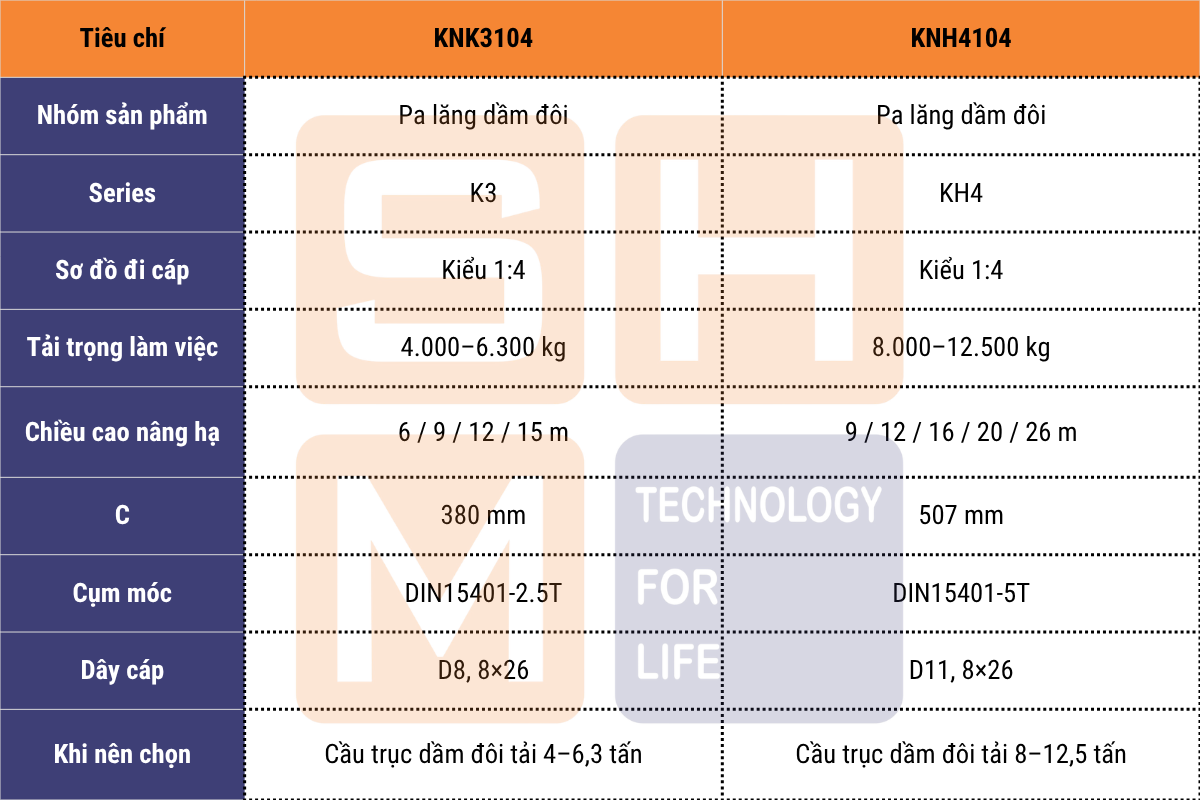

9. So sánh nhanh KNH4104 với KNK3104
