Pa lăng cáp điện STAHL AS7100

STAHL AS7100 là dòng pa lăng cáp điện tải nặng thuộc nền tảng AS 7, phù hợp với cầu trục và các hệ thống nâng công nghiệp lớn. Dữ liệu hiện hành xác nhận cấu hình 20.000 kg với sơ đồ đi cáp 2/1, 40.000 kg với sơ đồ đi cáp 4/1 và khả năng đạt tới 60.000 kg khi sử dụng phương án đi cáp nhiều nhánh phù hợp. Ba biến thể chính gồm AS7100-12, AS7100-16 và AS7100-20.

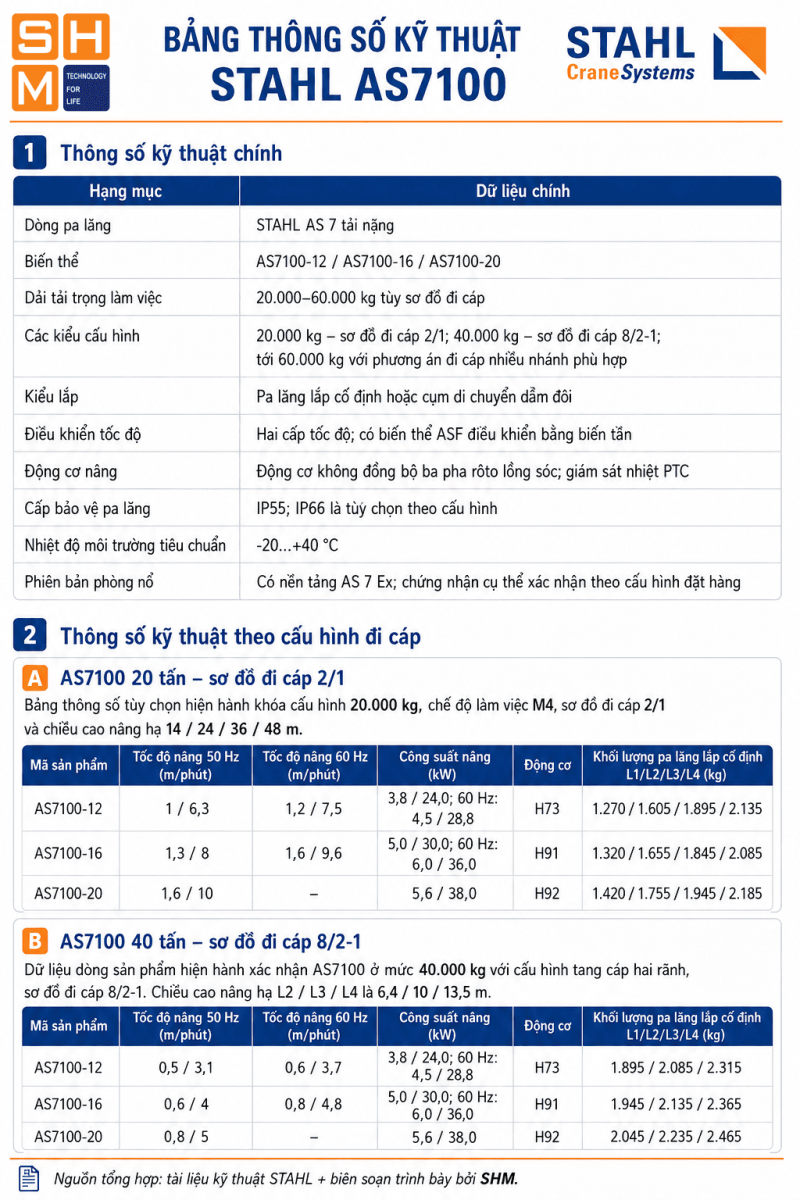

Thông số kỹ thuật chính của STAHL AS7100

Công suất nâng tương ứng là 3,8/24,0 kW; 5,0/30,0 kW; và 5,6/38,0 kW. Khối lượng pa lăng lắp cố định tại L2/L3/L4 lần lượt là 1.895/2.085/2.315 kg, 1.945/2.135/2.365 kg và 2.045/2.235/2.465 kg.

Tang cáp hai rãnh được cân nhắc khi cần hạn chế chuyển vị ngang của móc trong quá trình nâng hạ. Đây là một phương án kỹ thuật khác với cấu hình tang cáp một rãnh, vì vậy các giá trị về chiều cao nâng hạ và tốc độ phải đọc theo đúng bảng tương ứng.

Cấu hình nâng hạ lên tới 60 tấn

Dữ liệu hiện hành ghi nhận AS7100 có thể đạt tới 60.000 kg với phương án đi cáp nhiều nhánh phù hợp. Ở mức tải này, tốc độ nâng, chiều cao nâng hạ, công suất, động cơ và kích thước cụm di chuyển phải lấy từ đúng cấu hình kỹ thuật; không nên nội suy từ các cấu hình 20 hoặc 40 tấn.

Truyền động, phanh và tang cáp

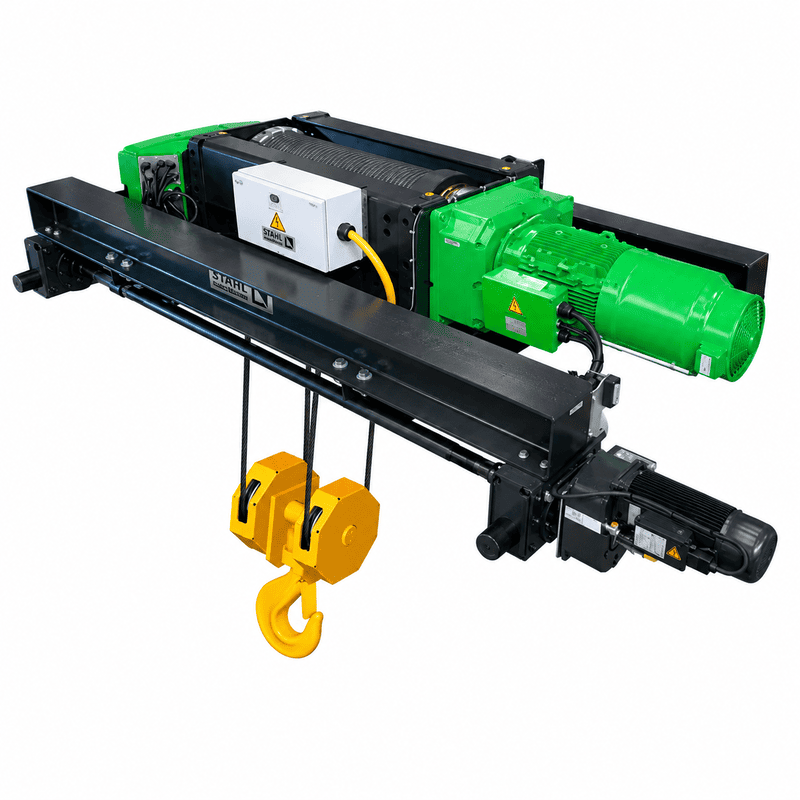

AS7100 sử dụng động cơ nâng tải nặng, hộp giảm tốc nhiều cấp, phanh từ dạng kín và tang cáp theo cấu hình. Tang có thể là một rãnh hoặc hai rãnh; khi thay đổi sơ đồ đi cáp, tốc độ nâng, chiều cao nâng hạ và kích thước lắp đặt cũng có thể thay đổi.

An toàn và điều khiển

AS7100 có thể được cấu hình với các chức năng như:

• Bảo vệ quá tải;
• Công tắc giới hạn hành trình nâng;
• Giám sát nhiệt động cơ;
• Giám sát tải, tốc độ và phanh;
• Giám sát cáp chùng theo gói điều khiển;
• Điều khiển nâng hoặc di chuyển bằng biến tần.

Nếu thiết bị làm việc với tần suất nâng cao, việc lựa chọn phải dựa trên chế độ làm việc, phổ tải và số chu kỳ nâng, không chỉ dựa vào tải trọng làm việc lớn nhất.

Cụm di chuyển dầm đôi và hệ cầu trục

AS7100 thường được tích hợp trên cụm di chuyển dầm đôi. Khi thiết kế hoặc cải tạo cầu trục, cần kiểm tra tải bánh xe, khổ đường chạy, khoảng cách từ móc đến dầm, khoảng hở đầu dầm và nguồn điện. Tốc độ di chuyển xe con thường gặp là 5/20 m/phút tại 50 Hz hoặc 6,3/25 m/phút tại 60 Hz; điều khiển bằng biến tần là tùy chọn.

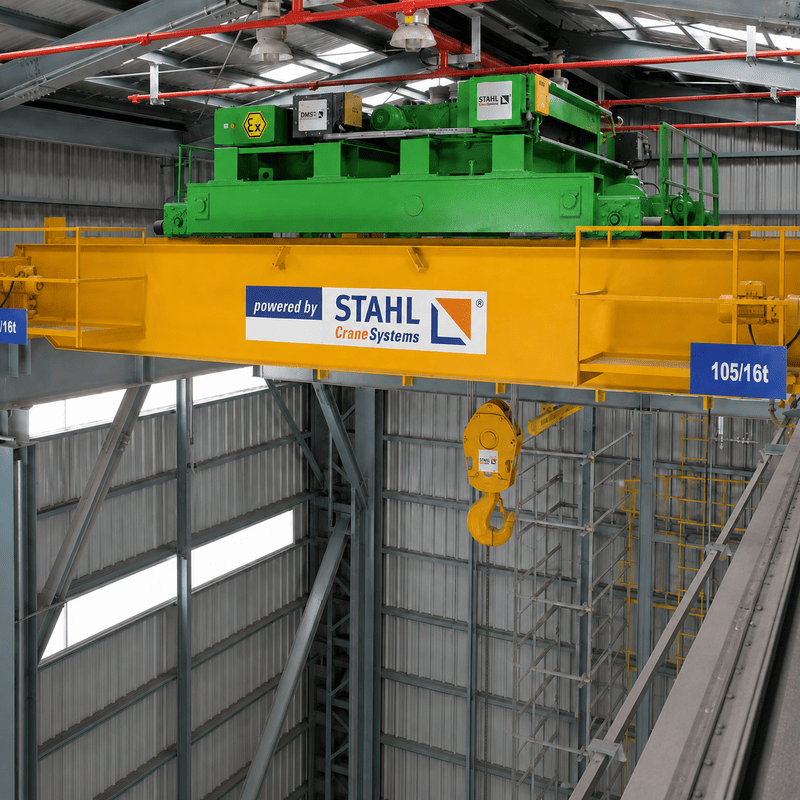

Phiên bản phòng nổ

Nền tảng AS 7 có phiên bản phòng nổ cho môi trường có nguy cơ cháy nổ. Khu vực nguy hiểm, nhóm khí/bụi, cấp nhiệt độ và ký hiệu chứng nhận phải được xác nhận theo hồ sơ hiện hành của thiết bị. Không nên suy các thông tin chứng nhận cụ thể từ tài liệu kỹ thuật cũ.

Khi nào nên chọn AS7100?

AS7100 phù hợp khi cần:

• Tải trọng làm việc từ 20 tấn tới 60 tấn;
• Nhiều mức tốc độ nâng để tối ưu thời gian chu kỳ;
• Cầu trục dầm đôi tải nặng;
• Lựa chọn tang cáp một rãnh hoặc tang cáp hai rãnh theo yêu cầu chuyển động móc;
• Mở rộng chức năng giám sát, điều khiển bằng biến tần hoặc các gói an toàn;
• Cấu hình phòng nổ theo dự án.

FAQ về STAHL AS7100

AS7100 có tải trọng làm việc tối đa bao nhiêu?
Dữ liệu hiện hành định vị dòng AS7100 tới 60.000 kg với phương án đi cáp nhiều nhánh phù hợp.

AS7100-20 có nghĩa là tốc độ nâng 20 m/phút không?
Không. Ở cấu hình 20 tấn–2/1, tốc độ nâng của AS7100-20 là 1,6/10 m/phút tại 50 Hz.

AS7100 40 tấn có cấu hình tang cáp hai rãnh không?
Có. Bảng thông số tùy chọn có cấu hình 40.000 kg, M4, sơ đồ đi cáp 8/2-1 cho AS7100-12, AS7100-16 và AS7100-20.

Tại sao tốc độ nâng giảm khi tăng số nhánh cáp?
Sơ đồ đi cáp nhiều nhánh tạo lợi thế cơ học lớn hơn để nâng tải nặng, đổi lại tốc độ nâng của móc thường giảm tương ứng.

AS7100 có phiên bản phòng nổ không?
Có nền tảng AS 7 Ex. Chứng nhận cụ thể phải được xác nhận theo cấu hình và môi trường làm việc.

Thông tin cần cung cấp khi chọn AS7100

Nên gửi cho SHM các thông tin như:

• Tải trọng làm việc,
• Chiều cao nâng hạ,
• Số chu kỳ nâng mỗi giờ,
• Tốc độ nâng mong muốn,
• Kiểu lắp,
• Khổ đường chạy nếu dùng cụm di chuyển dầm đôi,
• Nguồn điện và yêu cầu phòng nổ nếu có.
