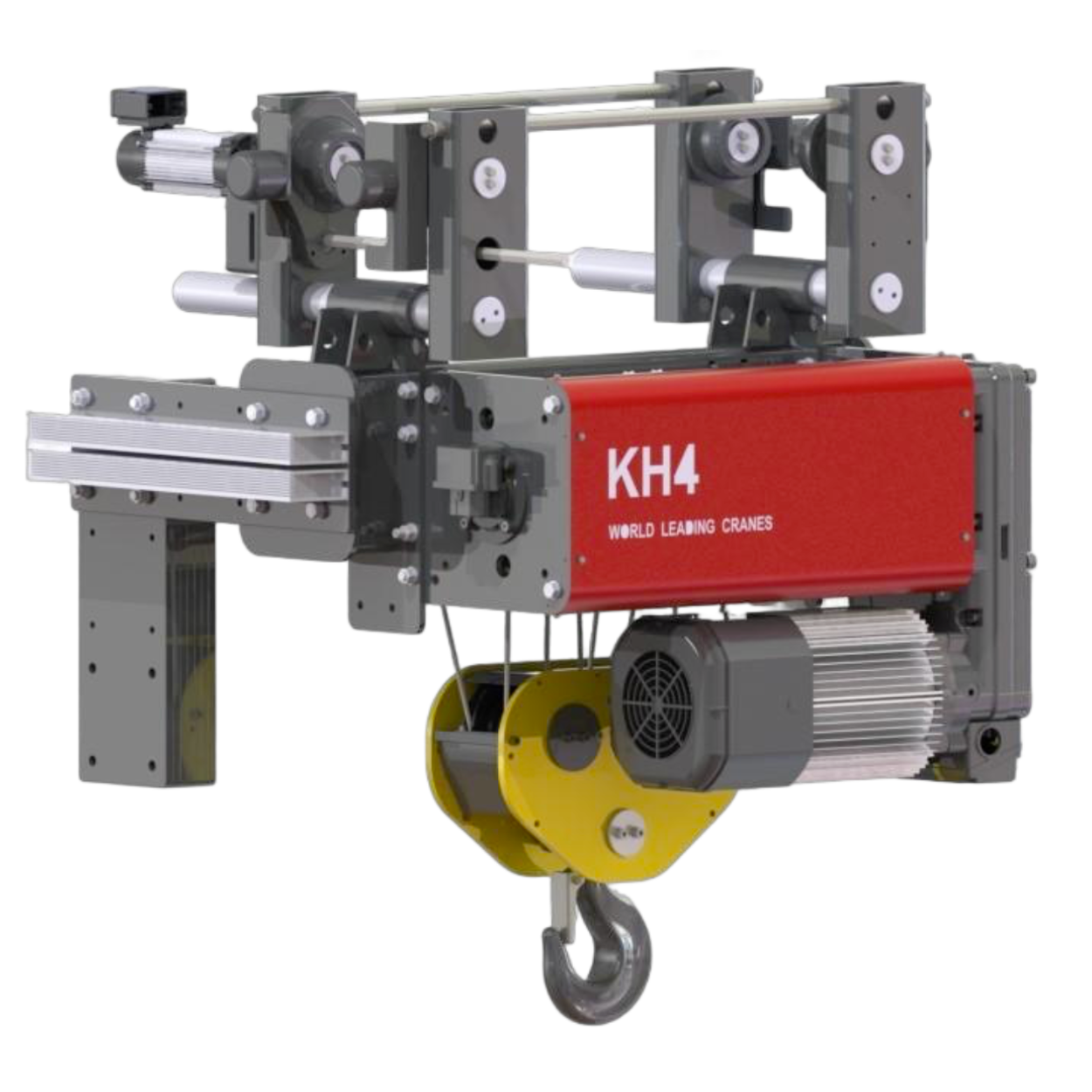

Pa lăng tiêu chuẩn WorldHoists KNH4202

WorldHoists KNH4202 là dòng pa lăng tiêu chuẩn (Normal Headroom Hoist) thuộc series KH4 của WorldHoists, được thiết kế cho cầu trục dầm đơn (single girder crane) hoặc hệ monorail có đủ không gian lắp đặt pa lăng tiêu chuẩn.

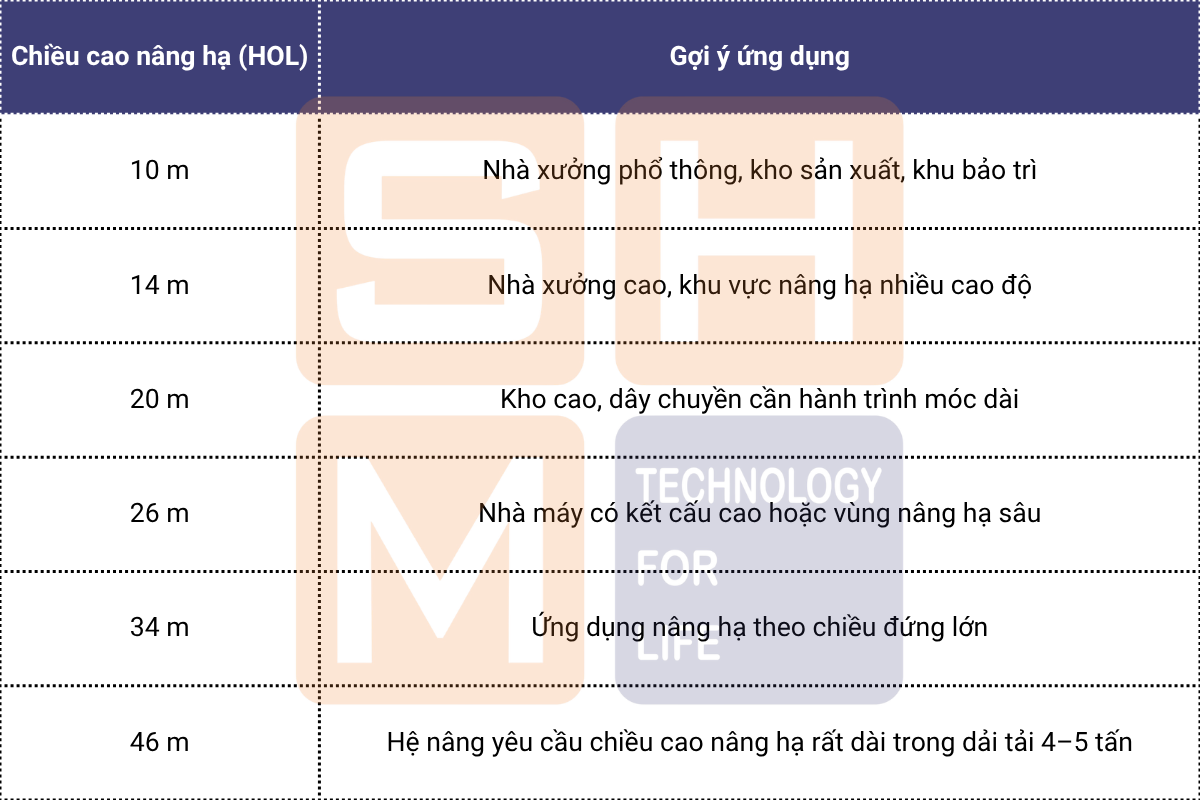

Dòng sản phẩm này sử dụng sơ đồ đi cáp kiểu 2:2, phù hợp với dải tải trọng làm việc từ 4.000–5.000 kg. Theo catalogue, KNH4202 có các mức chiều cao nâng hạ (HOL) gồm 10 m, 14 m, 20 m, 26 m, 34 m và 46 m, phù hợp cho nhà xưởng cao, kho công nghiệp, khu bảo trì thiết bị, dây chuyền sản xuất nhiều cao độ hoặc hệ cầu trục dầm đơn cần hành trình nâng hạ dài.

Trong nhóm KNH4202, WorldHoists có hai cấu hình tốc độ chính:

• KNH4202-E090: phù hợp khi cần tốc độ nâng hạ vừa phải, sử dụng motor nâng D05/F15.
• KNH4202-E150&E230: phù hợp khi cần tốc độ nâng hạ cao hơn, sử dụng motor nâng D06/F16 cho E150 và D07/F17 cho E230.

Về bản chất, KNH4202-E150&E230 không phải bản tải lớn hơn của KNH4202-E090. Các cấu hình này cùng dải tải trọng, cùng sơ đồ đi cáp và cùng dải chiều cao nâng hạ, nhưng khác nhau ở tỉ số truyền chuyển động nâng hạ, tốc độ nâng hạ, motor nâng và moto xe con đi ngang.

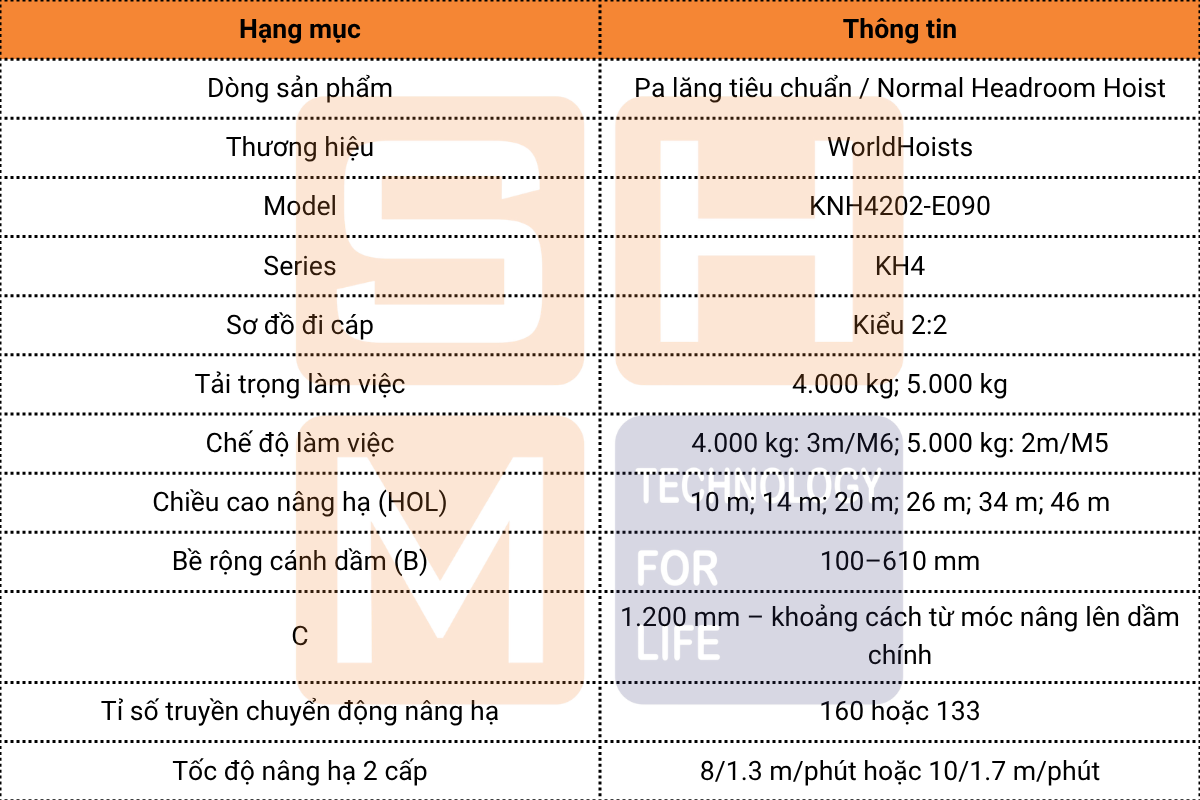

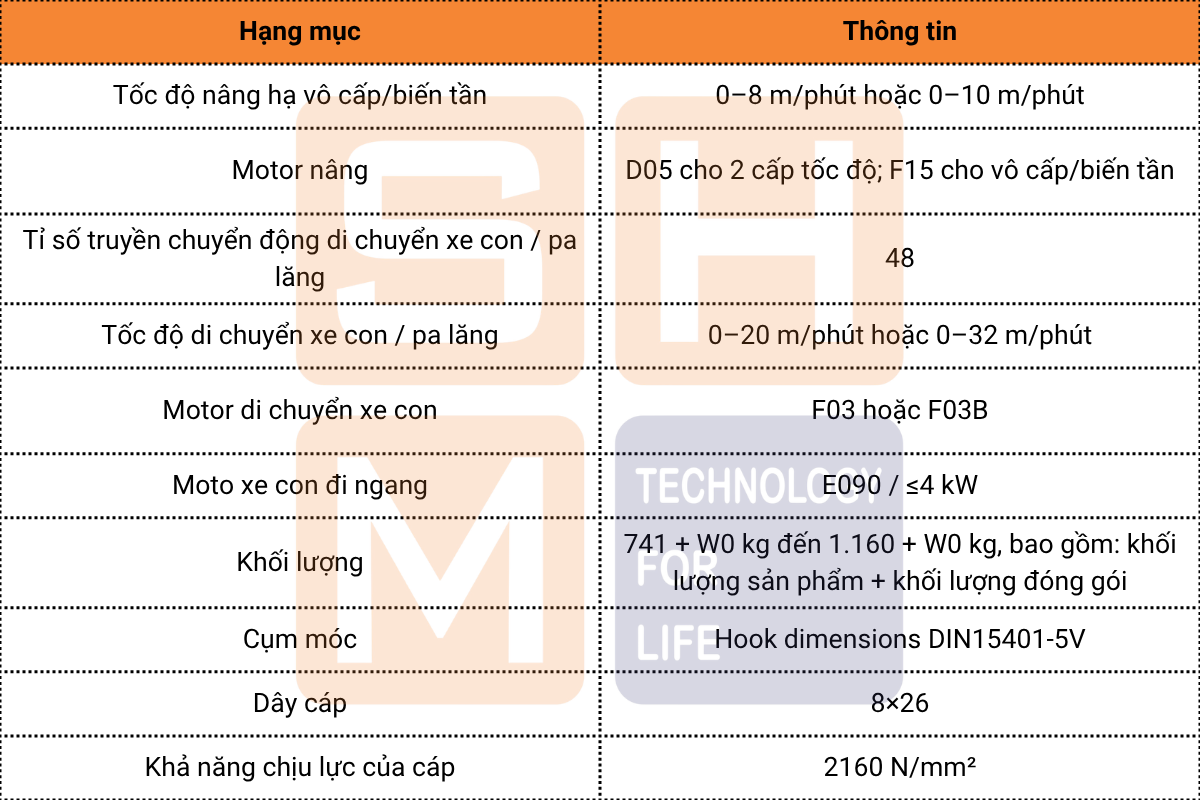

1. Thông số kỹ thuật chính của WorldHoists KNH4202

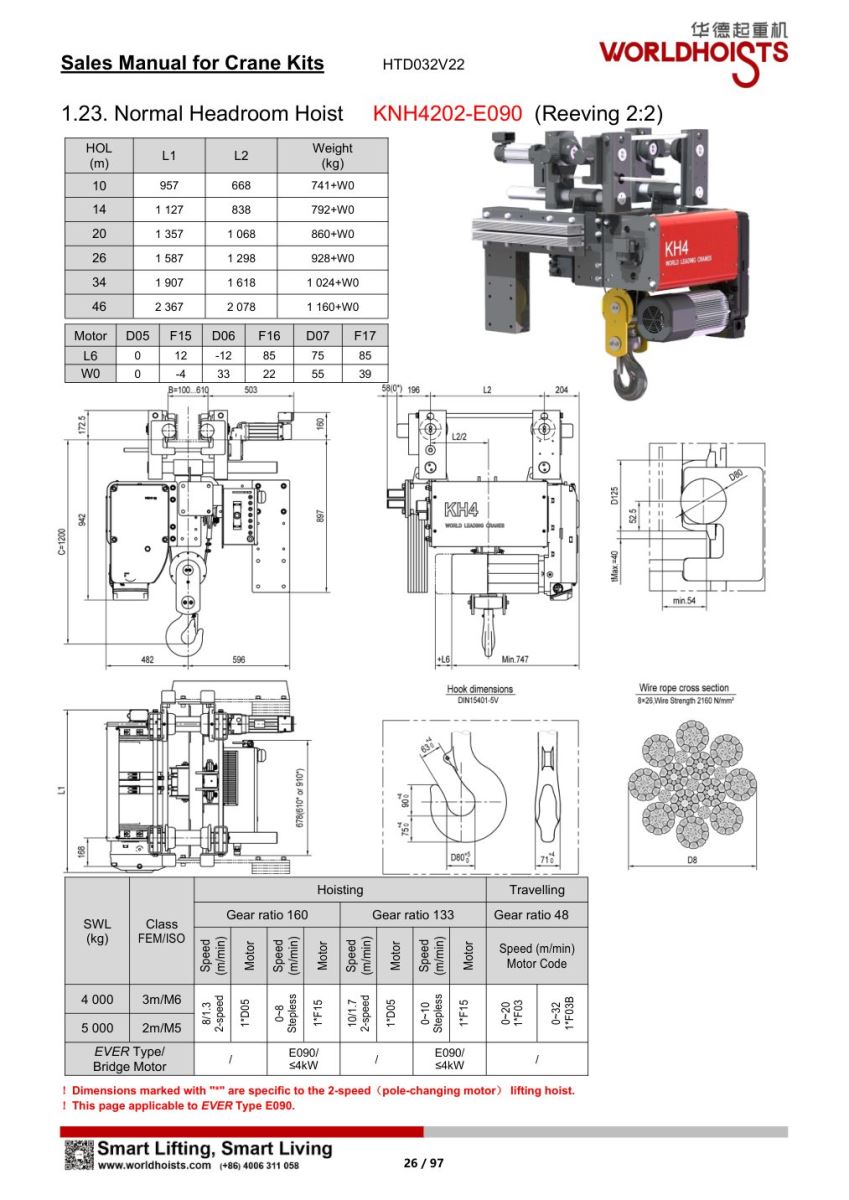

Thông tin chi tiết về các mẫu pa lăng KNH4202 với xe con E090, chiều cao nâng tiêu chuẩn của WorldHosists. Anh, chị có thể tham khảo chi tiết tại đây:

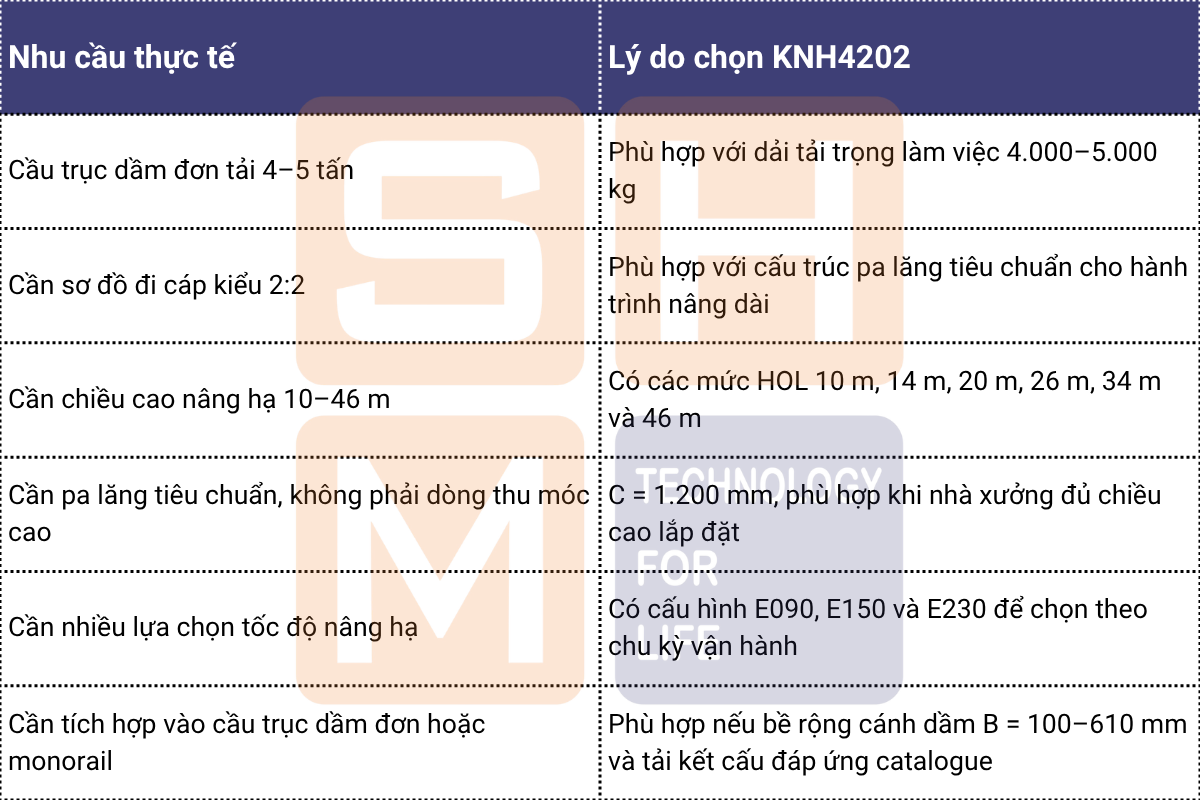

2. Khi nào nên chọn WorldHoists KNH4202 ?

WorldHoists KNH4202 phù hợp khi khách hàng cần một bộ pa lăng tiêu chuẩn cho cầu trục dầm đơn có dải tải trọng từ 4.000–5.000 kg, cần chiều cao nâng hạ dài lên tới 46 m và nhà xưởng có đủ không gian lắp đặt pa lăng tiêu chuẩn.

Nếu nhà xưởng bị hạn chế chiều cao hoặc cần tối ưu C - khoảng cách từ móc nâng lên dầm chính, SHM nên tư vấn thêm nhóm pa lăng thu móc cao WorldHoists. Nếu nhà xưởng đủ chiều cao và cần hành trình nâng dài, KNH4202 là lựa chọn phù hợp trong nhóm pa lăng tiêu chuẩn.

3. Phân biệt KNH4202-E090 và KNH4202-E150 và E230

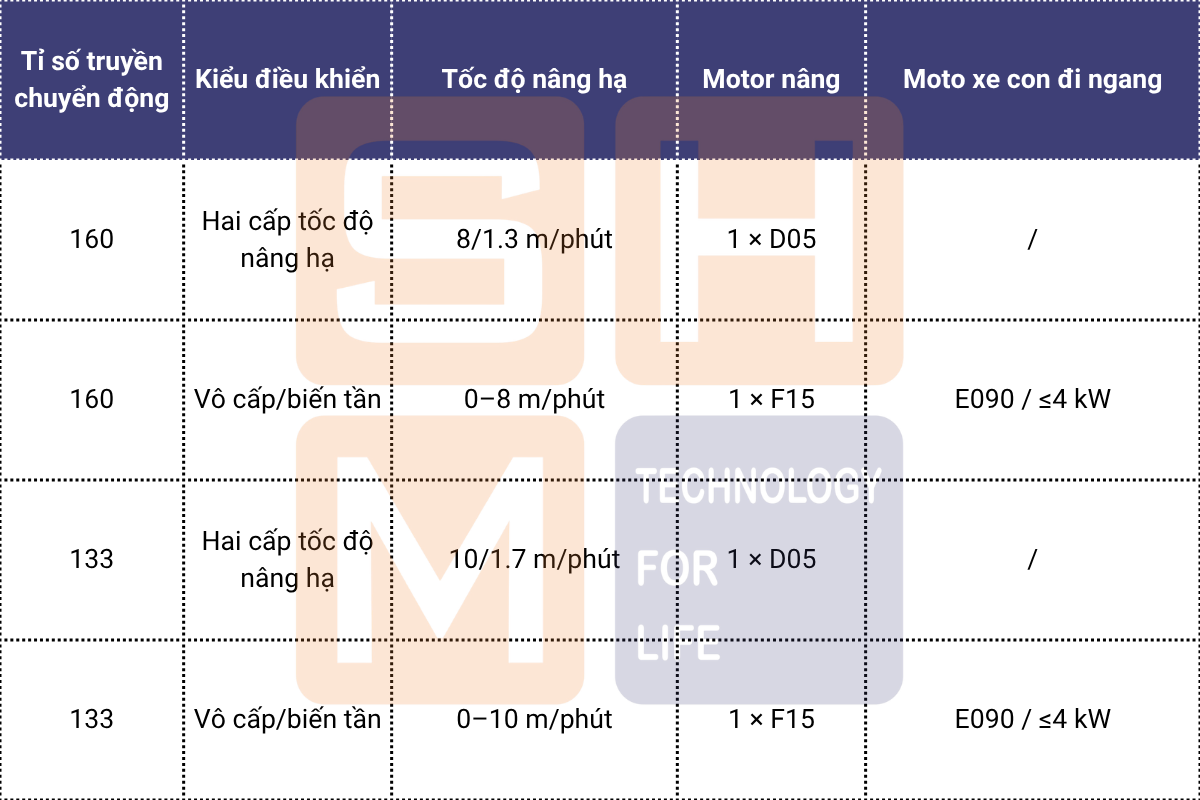

3.1. KNH4202-E090: cấu hình tốc độ nâng hạ vừa phải

KNH4202-E090 phù hợp với các ứng dụng tải 4–5 tấn cần chiều cao nâng hạ dài, nhưng không yêu cầu tốc độ nâng hạ quá cao. Đây là cấu hình cân bằng giữa khả năng nâng, tốc độ vận hành và công suất motor.

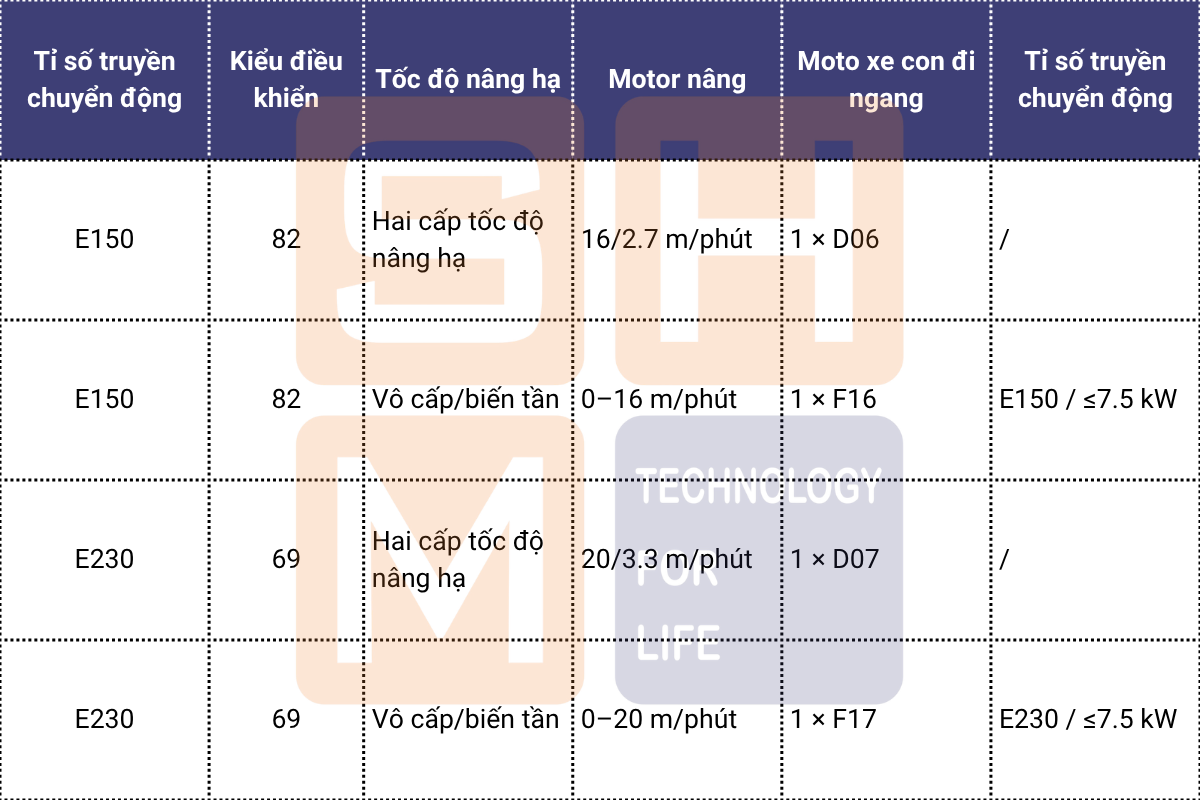

3.2. KNH4202-E150 và E230: cấu hình tốc độ nâng hạ cao hơn

KNH4202-E150&E230 phù hợp khi khách hàng cần rút ngắn chu kỳ nâng hạ trong cùng dải tải 4.000–5.000 kg. Đây là cấu hình nên ưu tiên cho các khu vực có tần suất nâng hạ cao hơn hoặc cần tốc độ móc nhanh hơn.

3.3. Cách chọn giữa E090, E150 và E230

Tóm lại, nếu khách hàng chỉ cần vận hành ổn định, tốc độ vừa phải, KNH4202-E090 thường là cấu hình phù hợp. Nếu khách hàng cần nâng hạ nhanh hơn, nên cân nhắc KNH4202-E150 hoặc KNH4202-E230.

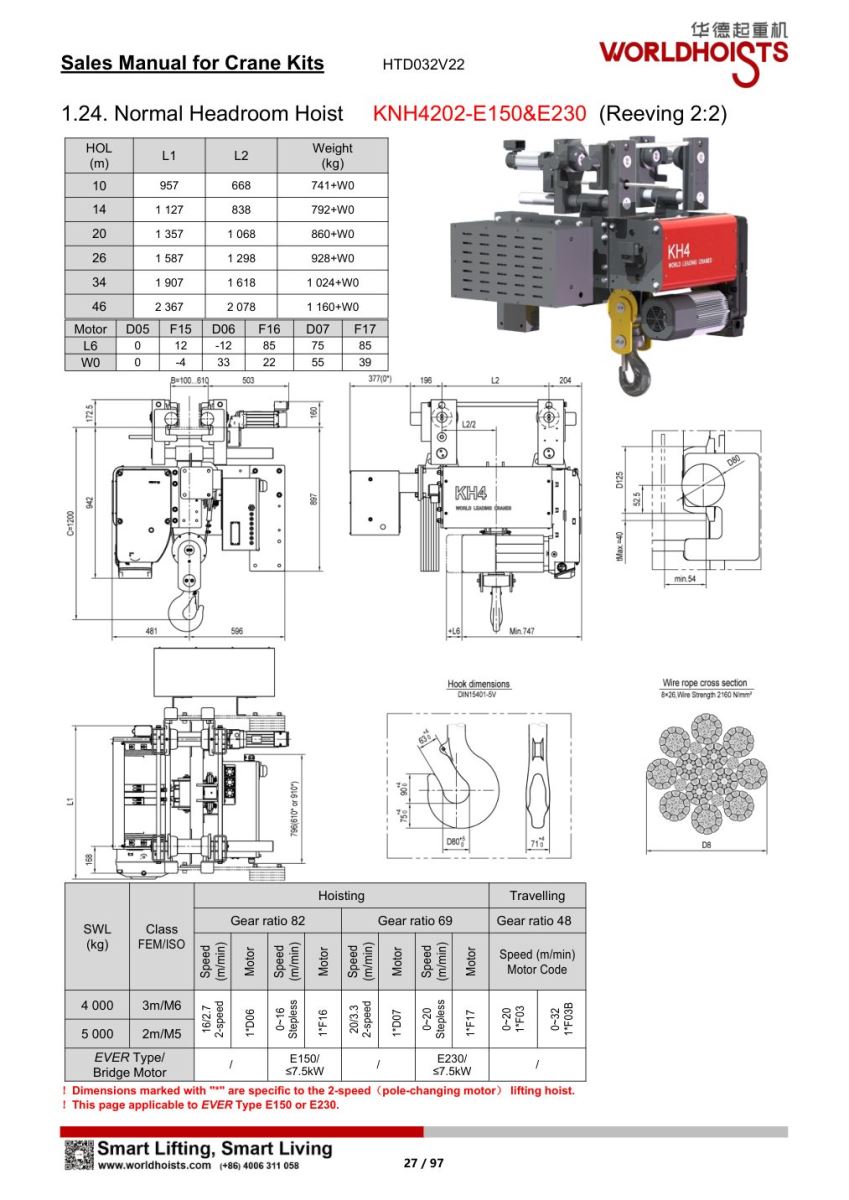

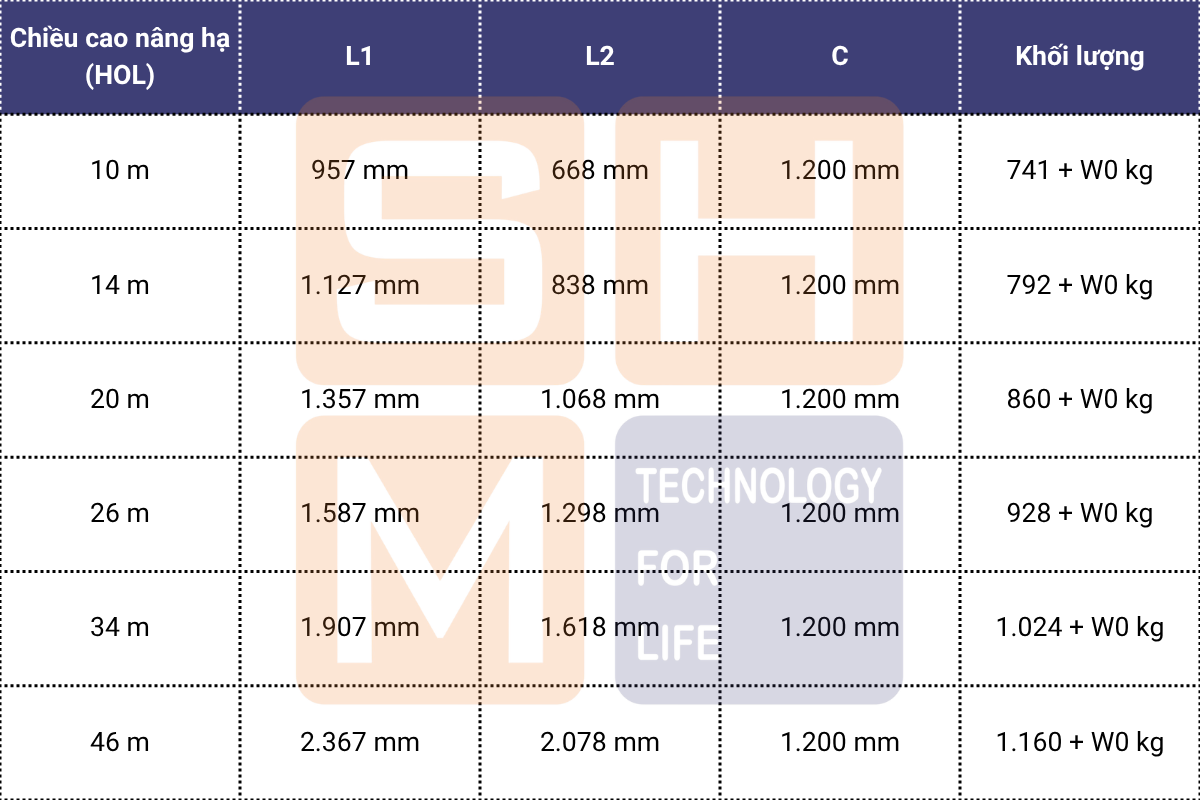

4. Bảng kích thước lắp đặt KNH4202

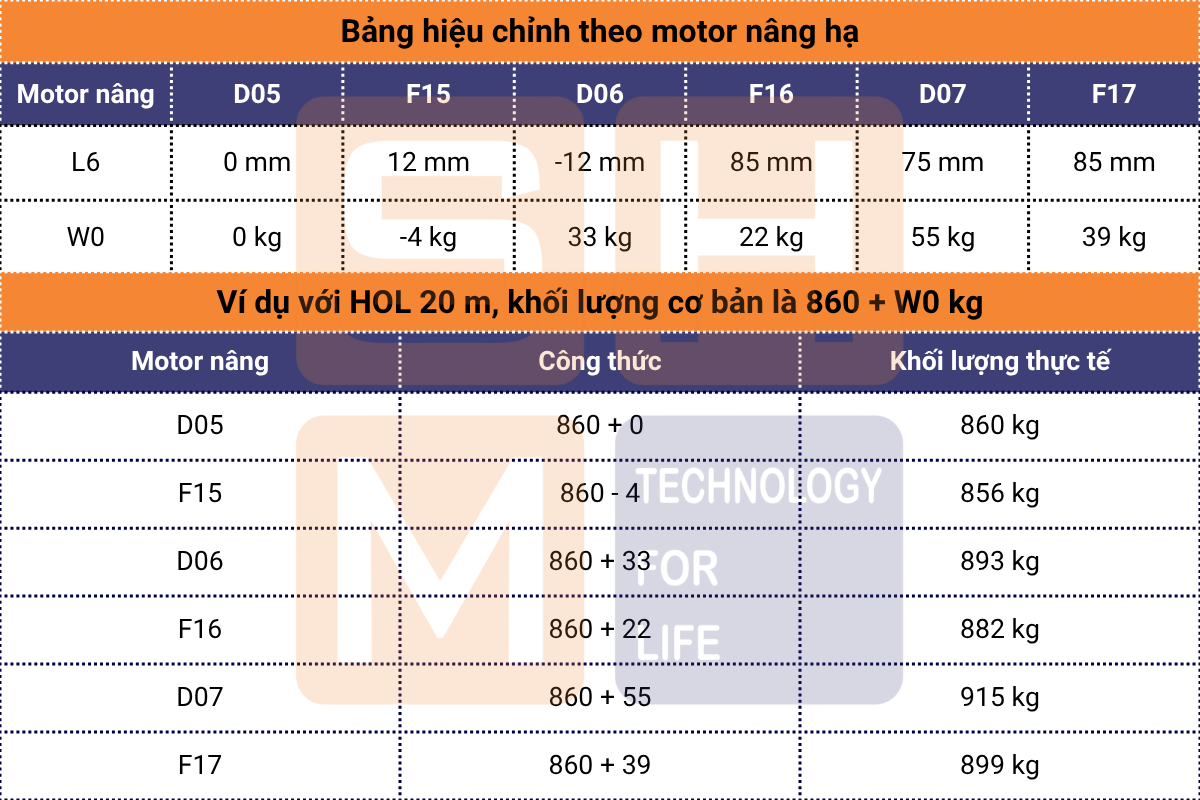

6. Bảng hiệu chỉnh theo motor nâng và ví dụ

Pa lăng WorldHoists KNH4202, motor sử dụng chính là D05/F15.

Diễn giải:

• D05 là mã motor nâng cho cấu hình 2 cấp tốc độ của KNH4202-E090.
• F15 là mã motor nâng cho cấu hình vô cấp/biến tần của KNH4202-E090.
• L6 là kích thước hiệu chỉnh theo motor nâng.
• W0 là khối lượng hiệu chỉnh theo motor nâng.
• Khi tính khối lượng thực tế, cần lấy Weight + W0 kg, bao gồm khối lượng sản phẩm và khối lượng đóng gói.

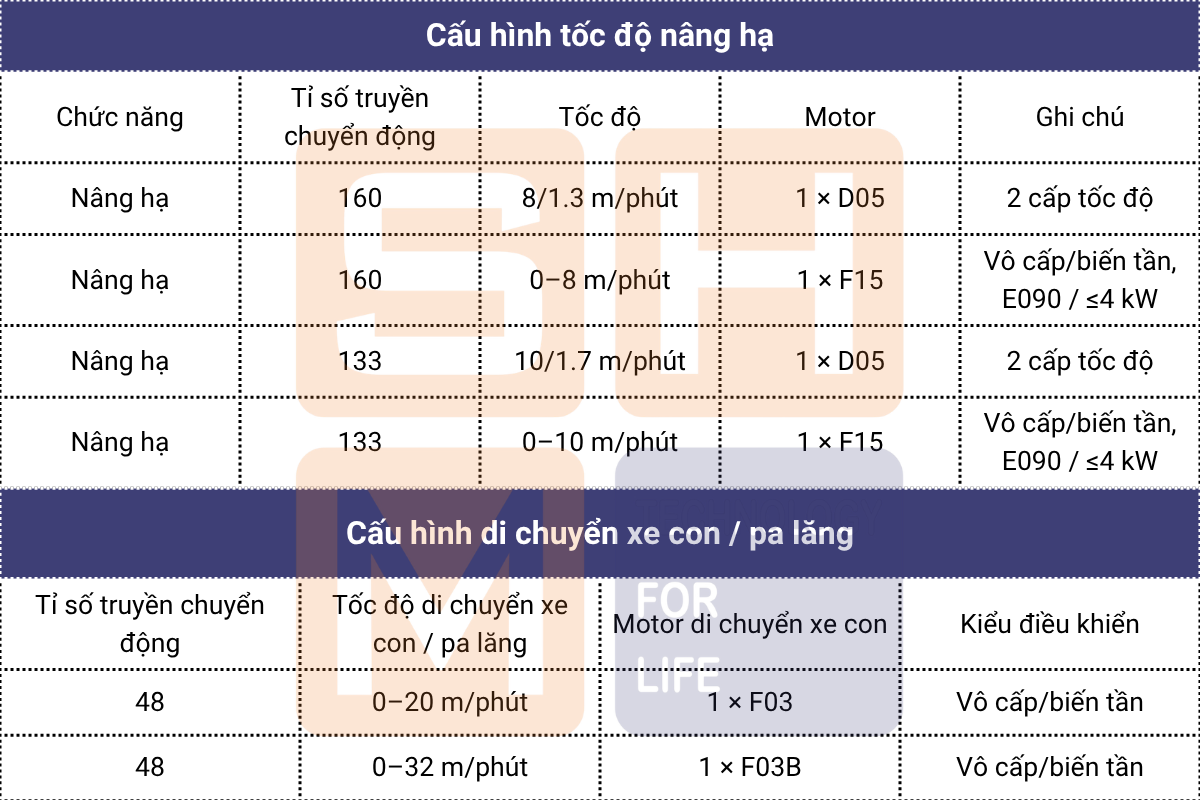

7. Cấu hình động cơ nâng hạ và xe con / pa lăng

Với WorldHoists KNH4202, phần di chuyển xe con / pa lăng sử dụng tỉ số truyền chuyển động 48, với hai lựa chọn tốc độ 0–20 m/phút dùng motor 1 × F03 hoặc 0–32 m/phút dùng motor 1 × F03B.

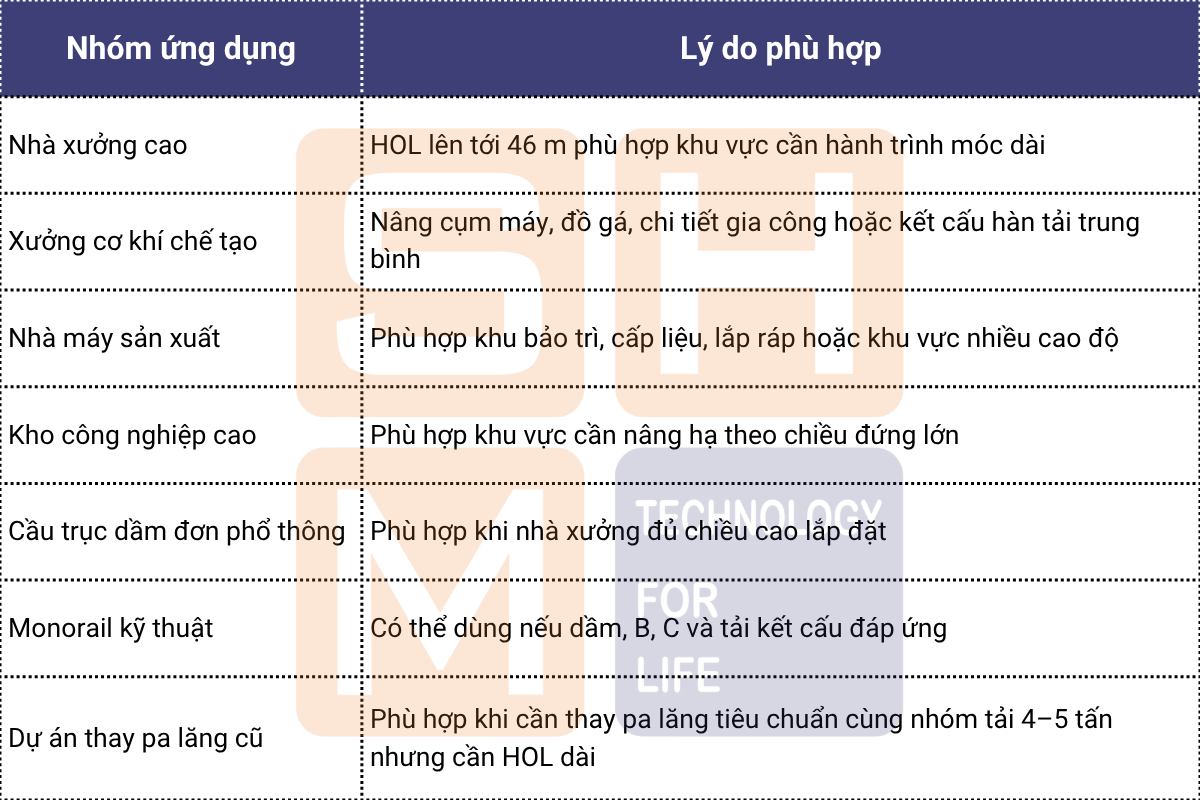

8. Ứng dụng phù hợp tại Việt Nam

WorldHoists KNH4202 phù hợp với các nhà xưởng cần pa lăng tiêu chuẩn cho cầu trục dầm đơn có dải tải trọng làm việc từ 4.000–5.000 kg, chiều cao nâng hạ dài và tốc độ nâng hạ linh hoạt.
