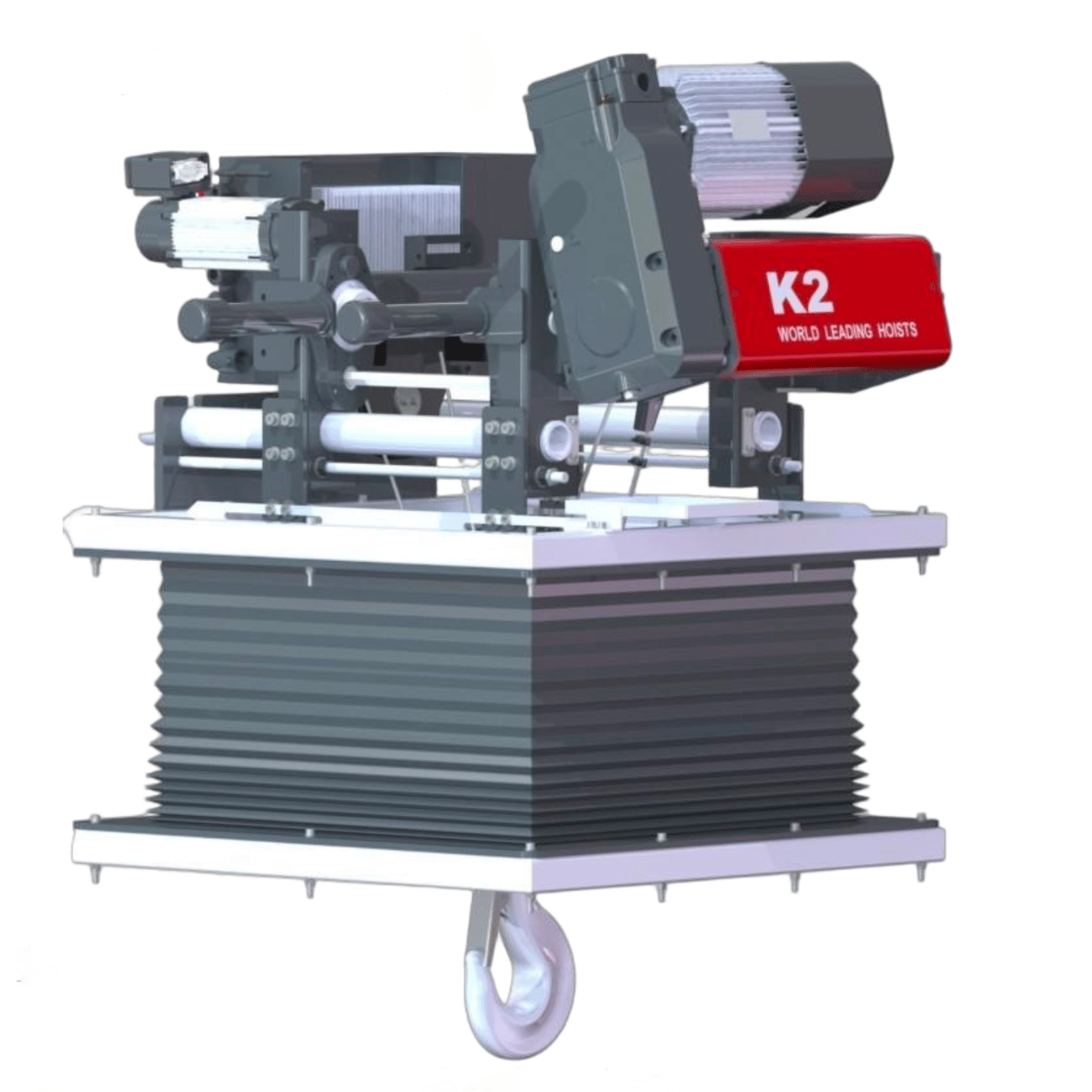

Pa lăng thu móc cao dùng trong phòng sạch WorldHoists K2104 là dòng Low Headroom Cleanroom Hoist được thiết kế cho các hệ nâng hạ trong môi trường yêu cầu kiểm soát độ sạch, hạn chế bụi hạt, dầu mỡ rơi vãi và các nguồn phát tán tạp chất trong quá trình vận hành. Theo catalogue WorldHoists, model K2104 sử dụng sơ đồ đi cáp kiểu 1:4, phù hợp với nhóm tải từ 2.000 kg đến 3.200 kg.
Khác với pa lăng phòng nổ, dòng Cleanroom Hoist không tập trung vào khả năng chống cháy nổ, mà ưu tiên thiết kế gọn, kiểm soát chuyển động ổn định, hạn chế phát tán hạt và phù hợp với các khu vực sản xuất yêu cầu sạch như dược phẩm, điện tử, bán dẫn, phòng thí nghiệm, thực phẩm công nghệ cao hoặc dây chuyền lắp ráp chính xác.
Nếu bạn đang có nhu cầu cần từ vấn về dòng thiết bị này, xin vui lòng liên hệ trực tiếp tới SHM thông qua hotline: 0325 878 868 hoặc 0789 376 856 để trao đổi trực tiếp với chúng tôi. Trân trọng cảm ơn!
1. Tổng quan sản phẩm pa lăng WorldHoists K2104
Thông số kỹ thuật và kích thước tổng quan của pa lăng thu móc cao dùng trong phòng sạch WorldHoists K2104 như sau:

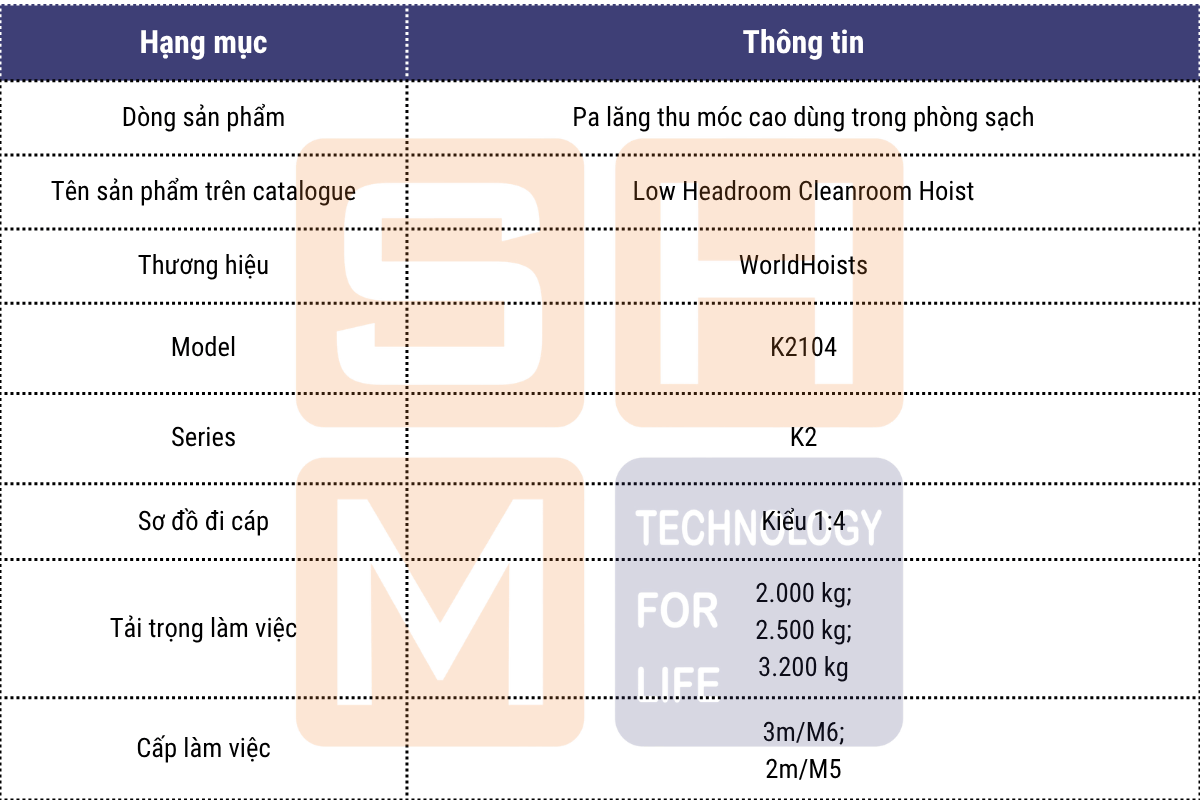

Thông số kỹ thuật chính - pa lăng thu móc cao dùng trong phòng sạch WorldHoists K2104 (bảng số 1)

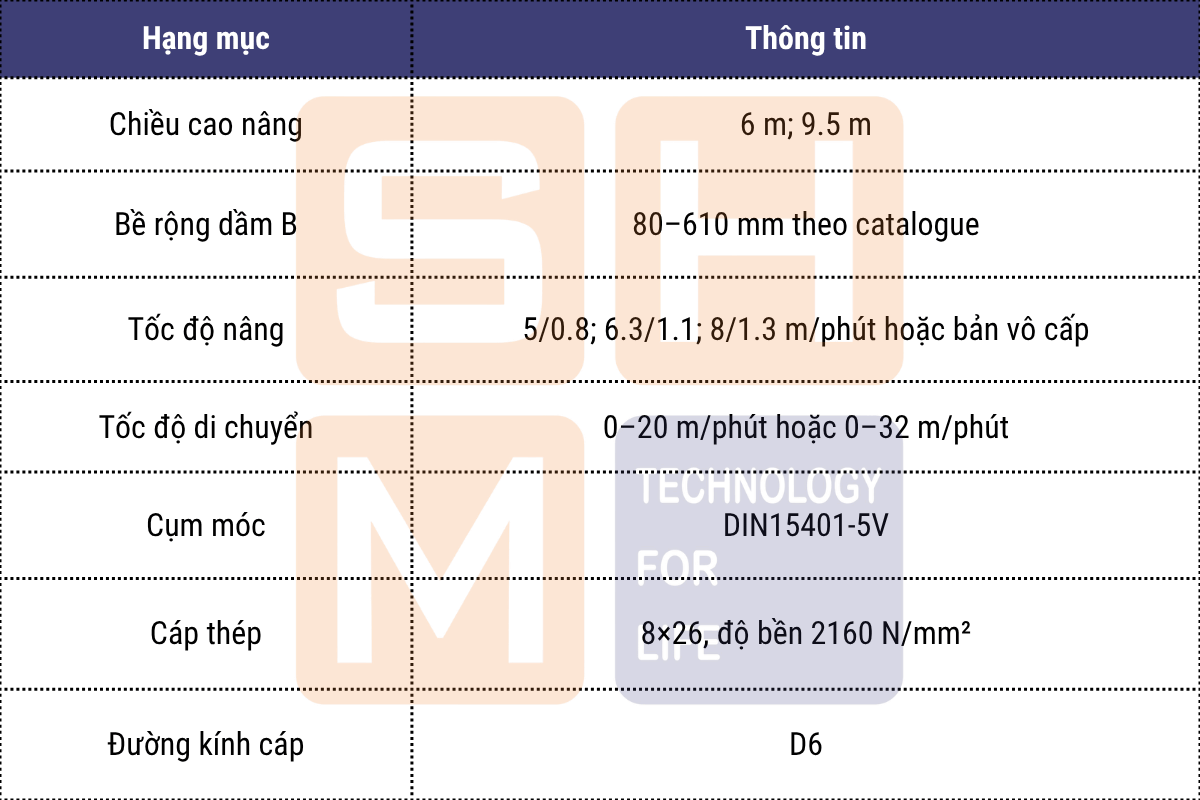

Thông số kỹ thuật chính - pa lăng thu móc cao dùng trong phòng sạch WorldHoists K2104 (bảng số 2)
2. Đặc điểm nổi bật của pa lăng phòng sạch K2104
Điểm khác biệt lớn nhất của WorldHoists K2104 Cleanroom Hoist nằm ở cấu trúc được tối ưu cho môi trường cần kiểm soát độ sạch. Cụm pa lăng được bố trí theo dạng thu móc cao, giúp giảm chiều cao chết, tăng hành trình nâng hữu dụng và phù hợp với các không gian nhà xưởng có chiều cao giới hạn.
Thiết kế phòng sạch thường yêu cầu hạn chế các nguồn gây nhiễm như bụi cơ khí, mạt kim loại, dầu mỡ rơi từ cụm truyền động hoặc sự phát tán hạt trong quá trình ma sát. Vì vậy, khi ứng dụng thực tế, model K2104 thường cần được cấu hình đồng bộ với phụ kiện che chắn, vật liệu phù hợp, hệ thống bôi trơn sạch và quy trình bảo trì riêng cho khu vực cleanroom.

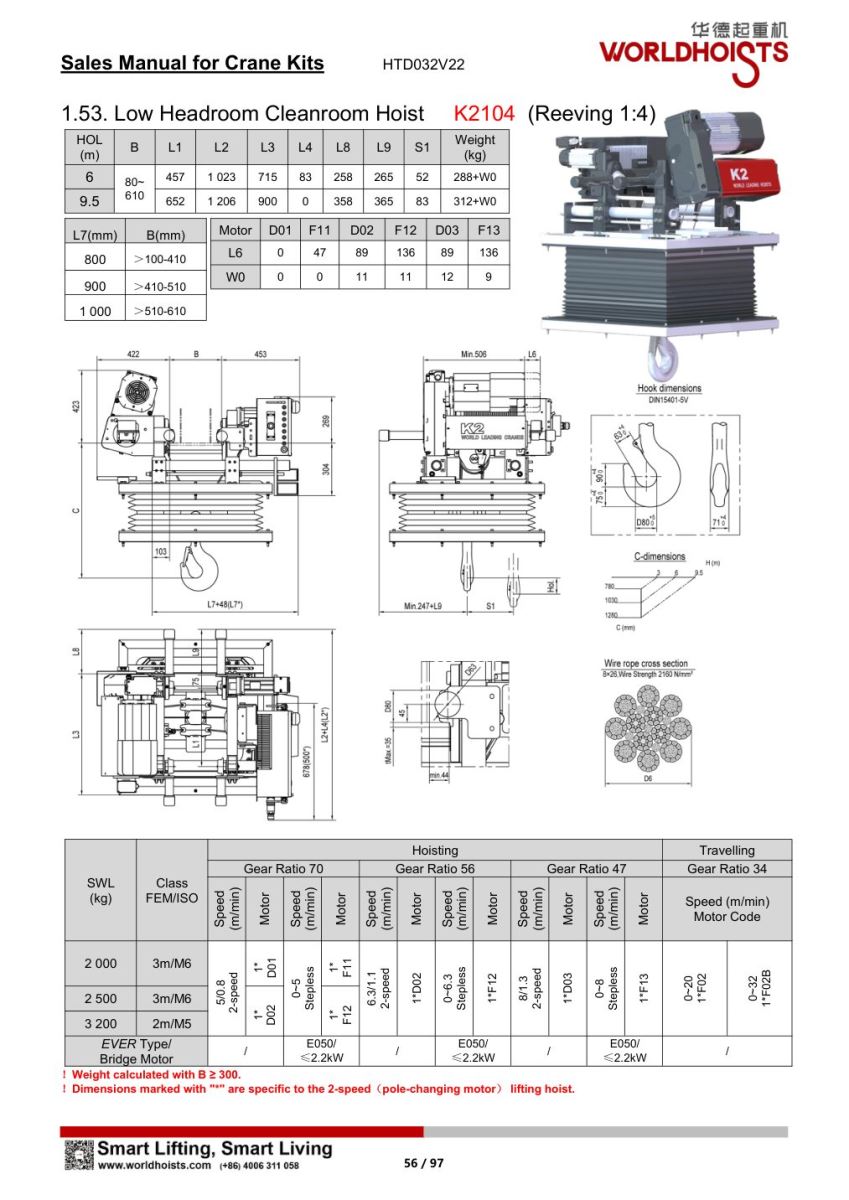

Thông tin chi tiết về kích thước và kỹ thuật của pa lăng thu móc cao dùng trong phòng sạch WorldHoists K2104 từ nhà sản xuất WorldHoists - dựa theo catalogue kỹ thuật:
3. Thông số kỹ thuật và kích thước các hạng mục
Một số các kích thước chính kèm theo thông tin về cấu hình nâng hạ chi tiết theo cấp tốc độ của hệ đồng cơ trên pa lăng thu móc cao phòng sạch K2104, bao gồm:

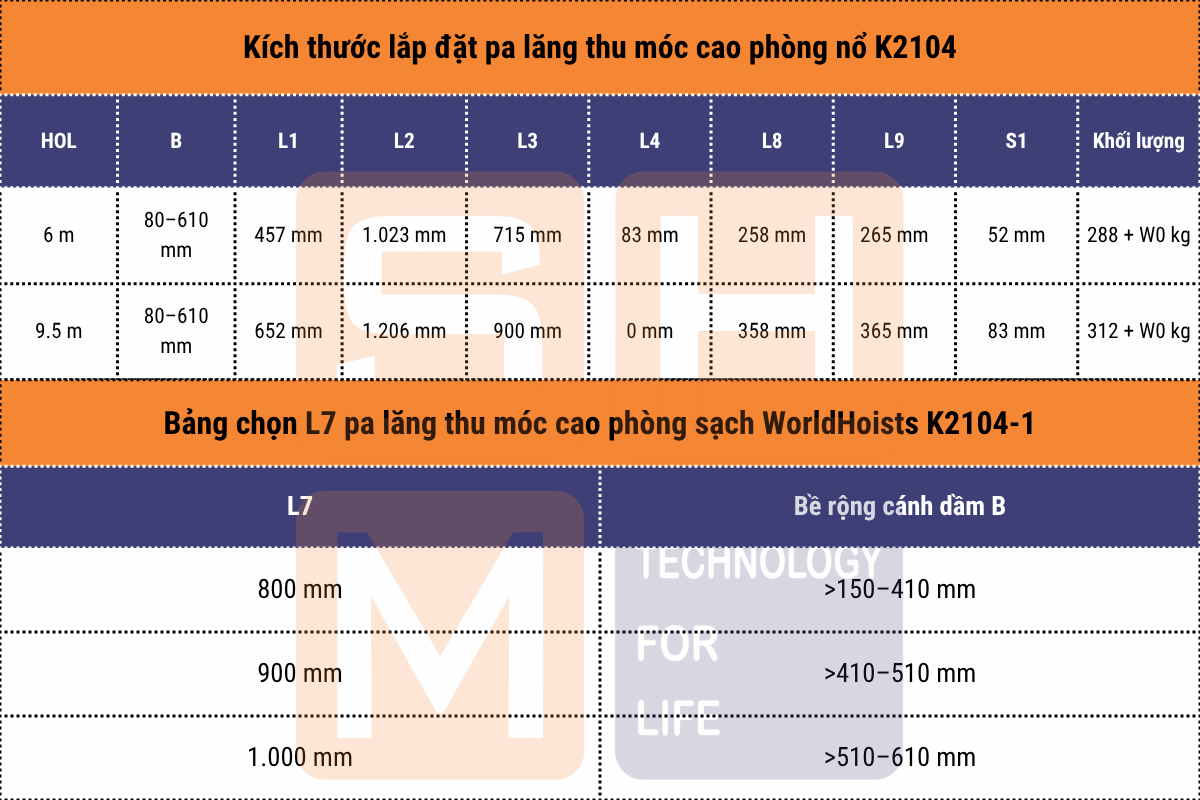

3.1. Kích thước lắp đặt và bảng kích thước L7 quy đổi bể rộng cánh dầm tương ứng
Khối lượng được tính theo dạng 288 + W0 hoặc 312 + W0, trong đó W0 là phần hiệu chỉnh khối lượng phụ thuộc vào cấu hình motor nâng. Ghi chú catalogue cũng nêu rõ: khối lượng được tính với B ≥ 300 mm, vì vậy khi chọn thiết bị cho dầm có bề rộng nhỏ hơn, nên kiểm tra lại với bản vẽ kỹ thuật hoặc cấu hình thực tế.
Catalogue thể hiện dải B tổng quát từ 80–610 mm, trong khi bảng L7 bắt đầu từ nhóm >100 mm. Với các trường hợp bề rộng dầm nhỏ hơn hoặc nằm sát ngưỡng chuyển tiếp, cần kiểm tra lại kích thước dầm thực tế trước khi chốt cấu hình xe con.

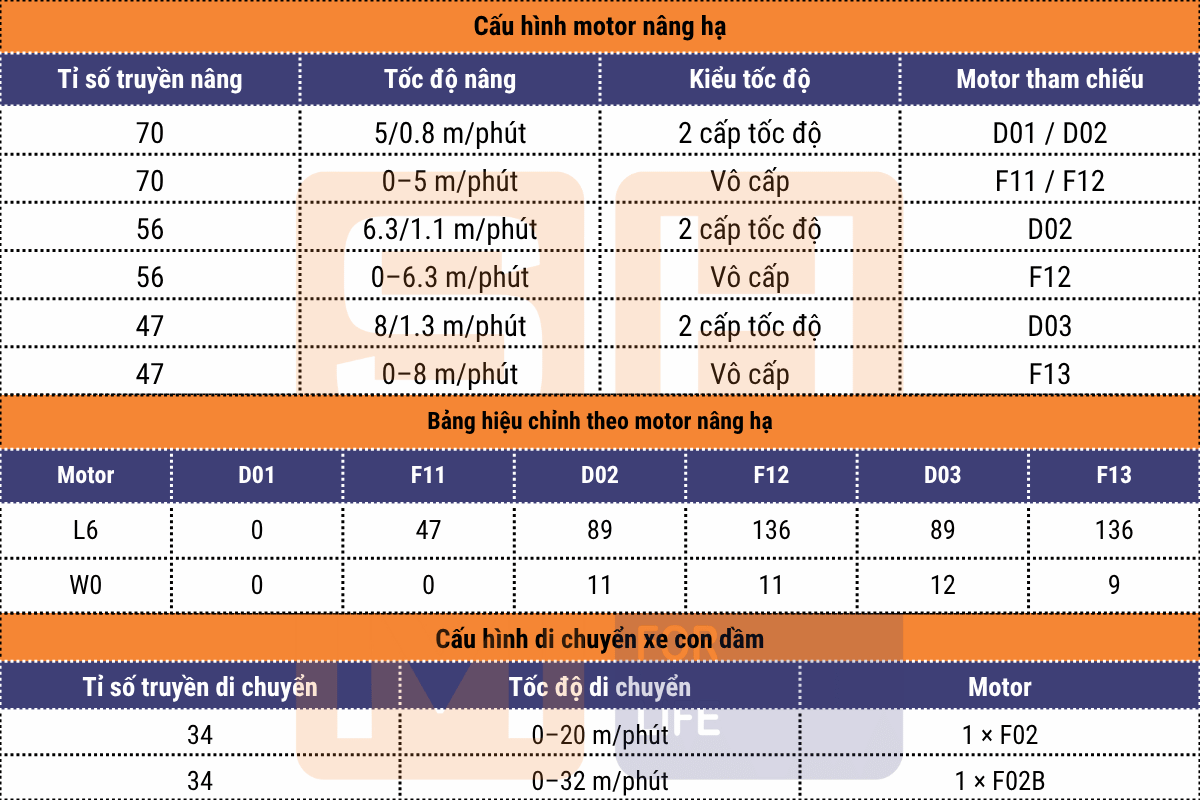

3.2. Cấu hình motor nâng hạ, hiệu chỉnh kích thước và cấu hình di chuyển xe con dầm biên
Cấu hình nâng của K2104 cho phép lựa chọn giữa 2 cấp tốc độ và điều khiển vô cấp. Với môi trường phòng sạch, bản vô cấp thường có lợi thế khi cần chuyển động êm, giảm rung lắc tải, hạn chế va đập và kiểm soát chính xác vị trí nâng hạ. Tuy nhiên, cấu hình 2 cấp tốc độ vẫn phù hợp nếu yêu cầu vận hành đơn giản, ổn định và tối ưu chi phí.
Trong quy ước của WorldHoists, nhóm D thường dùng cho motor nâng 2 cấp tốc độ, còn nhóm F dùng cho cấu hình motor biến tần hoặc điều khiển vô cấp. Khi tính khối lượng hoặc bố trí không gian lắp đặt, cần cộng thêm giá trị W0 tương ứng với motor được chọn.
Xe con của K2104 sử dụng tỉ số truyền 34, với hai dải tốc độ di chuyển phổ biến là 0–20 m/phút và 0–32 m/phút. Cả hai cấu hình đều là dạng điều khiển vô cấp, phù hợp với yêu cầu di chuyển mượt trong phòng sạch, đặc biệt khi cần hạn chế rung động, tránh dao động tải và giảm nguy cơ phát tán hạt do va chạm cơ khí.

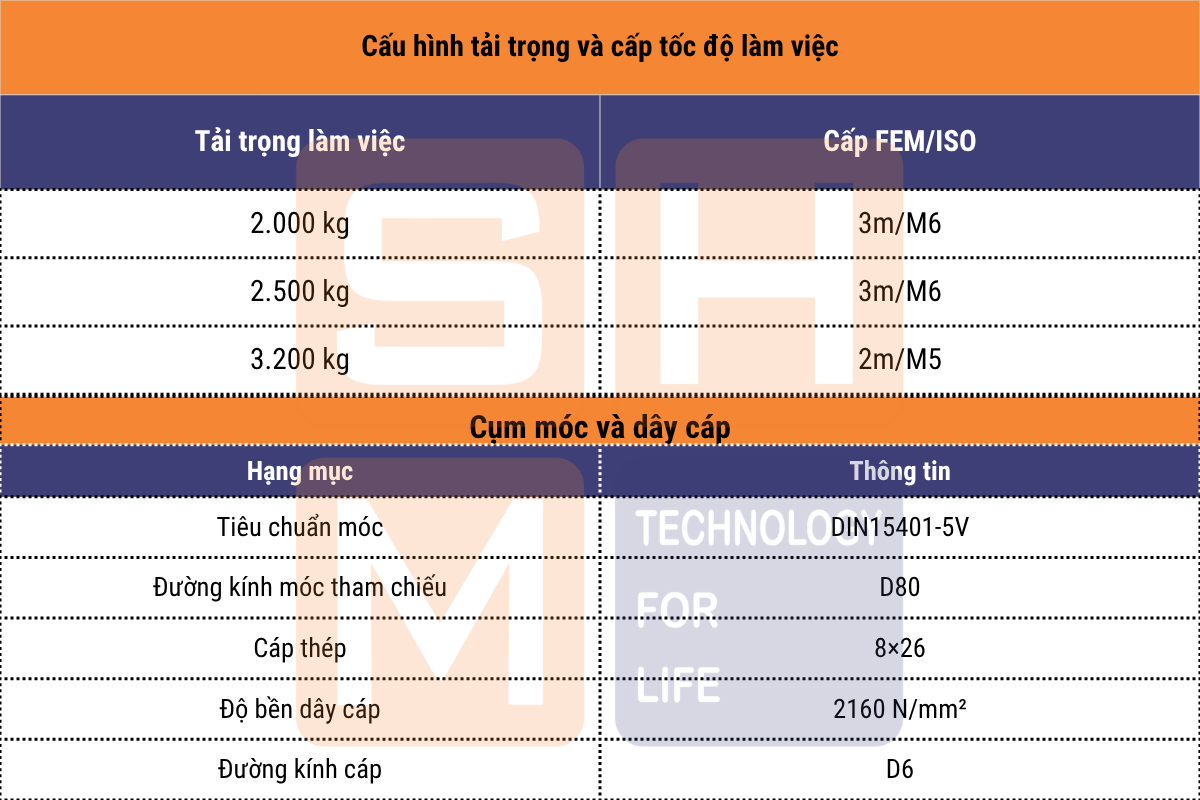

3.3. Cấu hình tải trọng và cấp tốc độ làm việc kèm theo cụm móc và dây cáp
Với tải 2.000 kg và 2.500 kg, K2104 đạt cấp làm việc 3m/M6, phù hợp cho tần suất vận hành tương đối cao. Với tải 3.200 kg, cấp làm việc là 2m/M5, phù hợp cho các ứng dụng nâng hạ có tải lớn hơn nhưng chu kỳ làm việc cần được tính toán đúng theo tiêu chuẩn vận hành.
Cụm móc và dây cáp của K2104 được thể hiện rõ trong catalogue với cáp 8×26, độ bền 2160 N/mm². Trong môi trường phòng sạch, ngoài thông số chịu tải, cần quan tâm thêm đến tình trạng bề mặt cáp, phương án bôi trơn, khả năng che chắn và quy trình vệ sinh định kỳ để giảm nguy cơ nhiễm bẩn khu vực sản xuất.

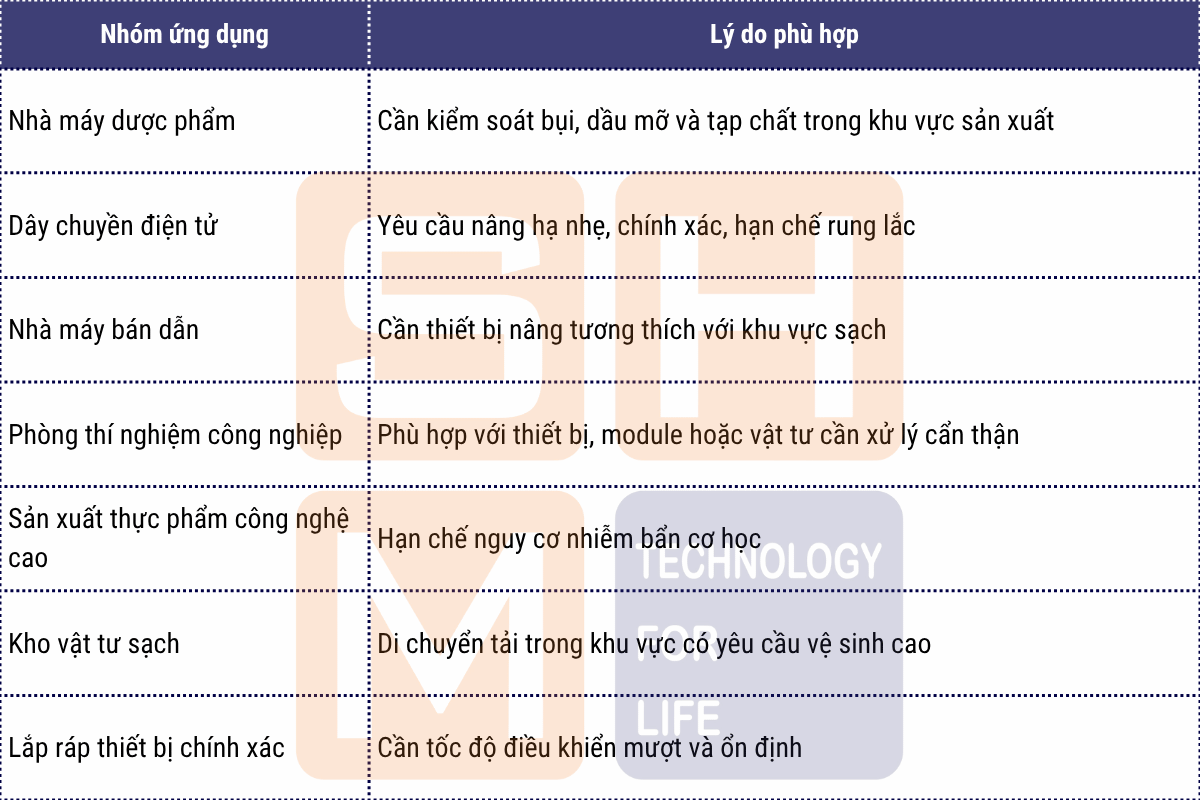

4. Ứng dụng phù hợp của WorldHoists K2104 Cleanroom Hoist
Pa lăng thu móc cao phòng sạch WorldHoists K2104 phù hợp với các khu vực sản xuất, bảo trì hoặc nâng hạ thiết bị có yêu cầu kiểm soát nguy cơ cháy nổ. Một số nhóm ứng dụng có thể cân nhắc gồm:
