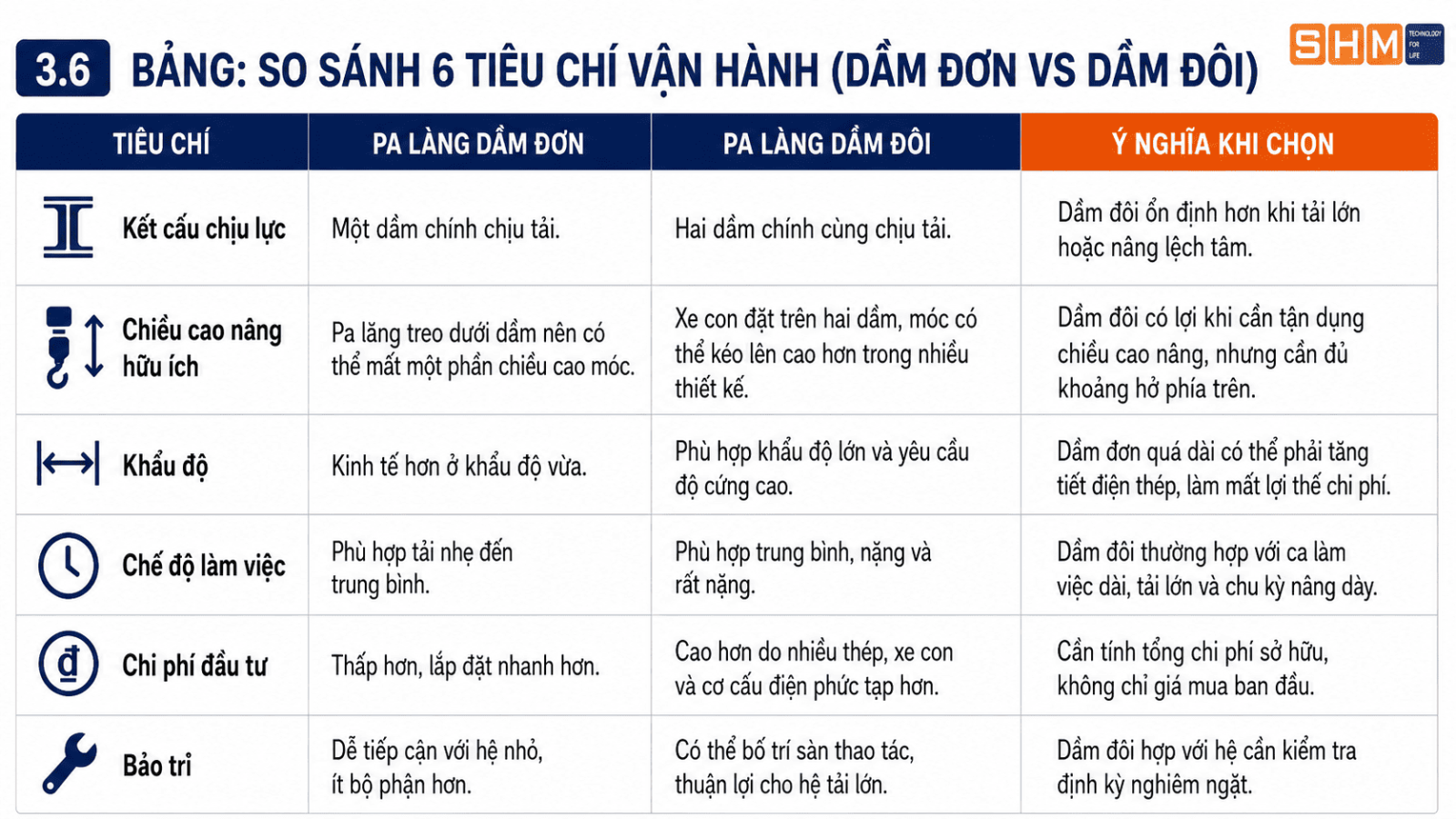

Pa lăng dầm đơn và dầm đôi: Điểm khác biệt vận hành và cách chọn đúng

3.1. Kết cấu chịu lực và độ ổn định tải

Vấn đề đầu tiên là tải được truyền xuống đâu. Ở dầm đơn, tải nâng đi qua cụm pa lăng, con chạy và tập trung vào một dầm chính. Nếu tải nặng, khẩu độ dài hoặc vị trí nâng thường xuyên lệch tâm, dầm có thể chịu mô men xoắn lớn hơn.

Ở dầm đôi, tải được phân bổ qua xe con lên hai dầm chính. Điều này giúp hệ cầu trục hoặc cổng trục ổn định hơn khi nâng cuộn thép, khuôn lớn, cấu kiện bê tông, thiết bị máy hoặc cụm kết cấu có tâm tải khó kiểm soát.

Giải thích đơn giản:

• Dầm đơn: Phù hợp khi tải gọn, trọng tâm tương đối rõ, mức tải không quá lớn và hành trình nâng không đòi hỏi độ ổn định quá cao.
• Dầm đôi: Phù hợp khi tải nặng, hàng nâng dài, dễ lắc hoặc có giá trị cao, vì hệ hai dầm giúp giảm rủi ro rung lắc và biến dạng kết cấu.

Đây là điểm khác biệt dầm đơn dầm đôi vận hành dễ bị bỏ qua nhất, vì khi nhìn catalogue, nhiều cấu hình chỉ thể hiện tải trọng định mức mà chưa phản ánh đầy đủ hành vi của tải trong ca làm việc thực tế.

3.2. Chiều cao nâng hữu ích

Chiều cao nâng hữu ích là khoảng cách thực tế từ sàn đến vị trí cao nhất của móc cẩu. Đây là thông số quan trọng hơn nhiều so với cảm giác “nhà xưởng cao hay thấp”.

Với dầm đơn, pa lăng treo phía dưới dầm nên thân pa lăng, cụm puly và móc cẩu chiếm một phần chiều cao. Nếu nhà xưởng thấp, bạn cần chọn pa lăng thu móc cao để giảm phần chiều cao bị mất.

Với dầm đôi, cụm xe con thường đặt trên đỉnh hai dầm. Móc có thể kéo lên gần khoảng giữa hai dầm hơn, nhờ đó chiều cao nâng hữu ích thường tốt hơn. Tuy nhiên, dầm đôi cũng cần khoảng hở phía trên ray để bố trí xe con, động cơ, tủ điện và không gian bảo trì.

Cách hiểu đúng:

• Nếu trần thấp và tải nhẹ: Dầm đơn kết hợp pa lăng thu móc cao có thể là phương án hợp lý.
• Nếu cần móc nâng lên cao nhất có thể: Dầm đôi đáng cân nhắc, miễn là nhà xưởng đủ khoảng hở phía trên.
• Nếu nhà xưởng đã xây sẵn: Cần đo lại clear height, cao độ ray, cao độ đỉnh dầm và chiều cao móc trước khi chốt thiết bị.

Bài cách chọn pa lăng theo chiều cao nâng hạ là nguồn tham khảo hữu ích nếu anh, chị đang tối ưu chiều cao móc trong nhà xưởng hiện hữu.

3.3. Khẩu độ và độ võng

Khẩu độ càng lớn, bài toán dầm càng nhạy. Với dầm đơn, khi khẩu độ tăng, dầm chính phải lớn và cứng hơn để kiểm soát độ võng. Đến một ngưỡng nhất định, dầm đơn không còn kinh tế vì phải dùng nhiều thép, trong khi độ ổn định vẫn không bằng dầm đôi.

Dầm đôi phù hợp hơn với khẩu độ lớn vì hai dầm chính cùng chia tải. Hệ kết cấu có độ cứng tốt hơn, đặc biệt khi làm việc với tải trung bình đến nặng trên hành trình dài.

Gợi ý thực tế:

• Khẩu độ dưới 20-25m: Dầm đơn thường có lợi thế chi phí nếu tải không lớn và tần suất vừa phải.
• Khẩu độ khoảng 25-30m: Cần so sánh cả hai phương án, vì dầm đơn có thể phải tăng tiết diện đáng kể.
• Khẩu độ trên 30m: Dầm đôi thường là hướng cần được kiểm tra trước, nhất là với tải từ 10 tấn trở lên.

Với các dự án yêu cầu tính toán kết cấu, SHM thường kiểm tra thêm vật liệu dầm, độ võng cho phép, ray di chuyển, tải bánh xe, cột đỡ, móng và điều kiện kiểm định theo tiêu chuẩn hiện hành.

3.4. Tốc độ nâng hạ và chế độ làm việc

Tốc độ nâng hạ không chỉ là “mét mỗi phút”. Trong vận hành, tốc độ còn liên quan đến tần suất khởi động, khả năng dừng êm, độ lắc tải, nhiệt độ động cơ, cấp bảo vệ, phanh và biến tần.

Pa lăng dầm đơn thường phù hợp chế độ làm việc nhẹ đến trung bình. Với kho hàng, xưởng lắp ráp hoặc khu bảo trì, thiết bị có thể chạy nhiều lần trong ngày nhưng không phải lúc nào cũng nâng gần tải định mức.

Pa lăng dầm đôi phù hợp hơn khi tải nặng, chu kỳ nâng dày hoặc ca làm việc kéo dài. Những môi trường như luyện kim, đúc, cảng, bãi container, xưởng đóng tàu hoặc dây chuyền kết cấu thép cần kiểm tra kỹ chế độ làm việc theo FEM, ISO hoặc nhóm tiêu chuẩn tương đương.

Nói ngắn gọn:

• A1-A3 hoặc tương đương: Thường phù hợp với kho, khu sửa chữa, nâng hạ không liên tục.
• A4-A5 hoặc tương đương: Phù hợp nhiều nhà xưởng sản xuất, gia công, lắp ráp.
• A6-A8 hoặc tương đương: Nên đánh giá theo hướng dầm đôi, tời mở, hệ điều khiển biến tần, chống lắc tải và bảo vệ quá tải.

Bài cách chọn pa lăng theo tần suất vận hành có thể dùng làm tài liệu nền khi bạn cần đối chiếu tải trọng với chu kỳ làm việc.

3.5. Chi phí đầu tư và tổng chi phí sở hữu

Dầm đơn thường rẻ hơn vì kết cấu gọn, khối lượng thép ít hơn, xe con đơn giản hơn và thời gian lắp đặt nhanh hơn. Với xưởng nhỏ hoặc nhu cầu nâng hạ phổ thông, đây là lợi thế rất thực tế.

Dầm đôi có chi phí ban đầu cao hơn. Ngoài hai dầm chính, hệ thống còn cần xe con, ray trên dầm, cơ cấu điện, phanh, tủ điều khiển và giải pháp bảo trì phù hợp với tải lớn. Tuy nhiên, nếu tải nặng hoặc tần suất cao, dầm đôi có thể giảm chi phí gián đoạn sản xuất, giảm hao mòn bất thường và tăng độ ổn định vận hành.

Khi tính tổng chi phí sở hữu, anh, chị nên cộng đủ các phần:

• Thiết bị chính: Pa lăng, xe con, dầm chính, dầm biên, chân cổng trục hoặc hệ ray.
• Điện điều khiển: Cấp điện dọc, cấp điện ngang, tủ điện, biến tần, điều khiển từ xa.
• An toàn: Giới hạn hành trình, giới hạn tải, phanh, còi đèn, chống va, chống lắc nếu cần.
• Dịch vụ: Vận chuyển, lắp đặt, kiểm định, đào tạo vận hành và bảo dưỡng định kỳ.
• Chi phí dừng máy: Thời gian chờ sửa chữa, thay linh kiện và ảnh hưởng đến kế hoạch sản xuất.

Đây là lý do SHM không khuyến nghị chọn thiết bị chỉ theo giá thấp nhất. Một cấu hình vừa đủ, đúng duty class và dễ bảo trì thường có hiệu quả dài hạn tốt hơn.

3.6. Lắp đặt, bảo trì và không gian nhà xưởng

Dầm đơn nhẹ hơn và dễ lắp đặt hơn trong nhiều trường hợp. Với nhà xưởng có sẵn cột, móng và ray, dầm đơn giúp giảm tải lên kết cấu hiện hữu. Đây là lợi thế lớn nếu anh, chị đang cải tạo xưởng cũ hoặc bổ sung thiết bị nâng cho một khu vực sản xuất nhỏ.

Dầm đôi yêu cầu hệ cột, móng, ray và khoảng không lắp đặt chắc chắn hơn. Đổi lại, mặt trên dầm có thể bố trí sàn thao tác, lan can, vị trí kiểm tra tủ điện và cơ cấu xe con. Với thiết bị tải lớn, việc bảo trì có lối tiếp cận rõ ràng là yếu tố rất quan trọng.

Trước khi lắp đặt, cần kiểm tra:

• Mặt bằng: Vị trí máy móc, lối đi xe nâng, khu vực tập kết hàng và vùng cấm người.
• Kết cấu: Cột, móng, ray, liên kết bu lông, độ thẳng ray và tải bánh xe.
• Điện: Nguồn cấp, tủ điện, phương án đi cáp, chống nhiễu và điều khiển.
• An toàn vận hành: Khoảng cách với mái, tường, thiết bị xung quanh và vùng thao tác của người vận hành.

4. Khi nào nên dùng pa lăng dầm đơn?

Câu hỏi “khi nào nên dùng pa lăng dầm đơn” thường xuất hiện khi anh, chị muốn tối ưu chi phí nhưng vẫn cần thiết bị nâng hạ ổn định. Câu trả lời là: dùng dầm đơn khi bài toán vận hành chưa vượt ngưỡng tải, khẩu độ và tần suất làm việc của một dầm chính.

4.1. Tải trọng nhẹ đến trung bình

Pa lăng dầm đơn phù hợp với tải từ 500kg đến 5 tấn, và nhiều trường hợp có thể lên 10 tấn nếu khẩu độ, chế độ làm việc và kết cấu dầm được tính đúng.

Các ứng dụng thường gặp:

• Kho hàng thương mại điện tử: Nâng kiện hàng, pallet, cụm máy đóng gói hoặc vật tư bảo trì.
• Nhà kho logistics nhẹ: Hỗ trợ bốc dỡ từ xe tải vào khu lưu kho, giảm phụ thuộc vào xe nâng.
• Xưởng cơ khí vừa và nhỏ: Nâng phôi, khuôn, chi tiết máy, động cơ, đồ gá hoặc cụm hàn.
• Dây chuyền lắp ráp: Di chuyển bán thành phẩm theo từng công đoạn với hành trình ngắn đến trung bình.

Với nhu cầu chọn pa lăng dùng trên cầu trục sử dụng trong kho bãi, nhà kho hoặc kho hàng thương mại điện tử, tải nhẹ từ 500kg, 1 tấn, 2,5 tấn đến 5 tấn nhưng cường độ hoạt động cao, điều cần kiểm tra không chỉ là tải trọng. Bạn cần xem tốc độ nâng, cấp làm việc, phanh, khả năng tản nhiệt động cơ và phương án điều khiển để thiết bị không bị quá tải nhiệt khi chạy lặp lại.

4.2. Ngân sách cần kiểm soát

Nếu dự án đang ở giai đoạn đầu tư xưởng mới, dầm đơn giúp giảm chi phí kết cấu thép, thiết bị nâng và thời gian thi công. Với xưởng tư nhân, nhà máy vệ tinh hoặc khu bảo trì, đây là lựa chọn thực tế vì vốn đầu tư ban đầu thấp hơn.

Tuy nhiên, chi phí thấp chỉ có ý nghĩa khi thiết bị đáp ứng đúng nhu cầu. Nếu tải thường xuyên gần ngưỡng định mức, pa lăng chạy nhiều ca hoặc khẩu độ quá lớn, dầm đơn có thể nhanh mất lợi thế vì tăng hao mòn và chi phí bảo trì.

4.3. Nhà xưởng có không gian hạn chế

Dầm đơn thường có kết cấu gọn và tải bản thân thấp hơn. Với nhà xưởng không còn nhiều dư địa gia cường cột, móng hoặc ray, dầm đơn là phương án nên được khảo sát trước.

Nếu vấn đề chính là chiều cao móc, anh, chị nên ưu tiên pa lăng thu móc cao. Một số dòng WorldHoists phù hợp nhóm này gồm:

• Pa lăng dầm đơn thu móc cao WorldHoists KNK2102, phù hợp dải tải 1,6-3,2 tấn.
• Pa lăng dầm đơn thu móc cao WorldHoists KNK3104, phù hợp dải tải 4-5 tấn.
• Pa lăng dầm đơn thu móc cao WorldHoists KNK3104-6.3t, phù hợp tải 6,3 tấn.
• Pa lăng dầm đơn WorldHoists KNH4102, phù hợp dải tải 4-5 tấn với các cấu hình xe con E090, E150, E230.

4.4. Nhu cầu vận hành không yêu cầu tải siêu nặng

Dầm đơn không phải lựa chọn “yếu”. Nó chỉ cần được dùng đúng chỗ. Với tải nhẹ và trung bình, thiết bị dầm đơn giúp vận hành nhanh, gọn, dễ bảo trì và tiết kiệm chi phí.

Bạn nên chọn dầm đơn khi:

• Tải thường xuyên thấp hơn nhiều so với tải định mức: Thiết bị không phải làm việc sát ngưỡng trong phần lớn ca vận hành.
• Hàng nâng có kích thước gọn: Trọng tâm hàng rõ, không quá dài hoặc quá lệch.
• Khẩu độ không quá lớn: Dầm chính vẫn giữ được độ cứng cần thiết mà không phải tăng thép quá nhiều.
• Môi trường không quá khắc nghiệt: Ít bụi mịn, ít hơi ăn mòn, không có nguy cơ cháy nổ nếu không dùng dòng chuyên dụng.

5. Khi nào nên nâng cấp lên dầm đôi?

Câu hỏi “khi nào nên nâng cấp lên dầm đôi” thường xuất hiện khi hệ dầm đơn bắt đầu bộc lộ giới hạn: nâng chậm, tải lắc, dầm rung, khẩu độ tăng, thiết bị chạy nhiều ca hoặc hàng nâng ngày càng nặng.

5.1. Tải trọng từ 10 tấn trở lên hoặc tải thường xuyên gần ngưỡng

Nếu hệ thống thường xuyên nâng 10 tấn, 15 tấn, 20 tấn hoặc hơn, dầm đôi nên được đưa vào phương án so sánh ngay từ đầu. Lý do không chỉ nằm ở tải trọng định mức, mà ở độ ổn định của xe con, khả năng phân bổ tải và biên độ an toàn khi thiết bị hoạt động lâu dài.

Với dải tải trung bình đến nặng, có thể tham khảo:

• Pa lăng dầm đôi WorldHoists KNH4104, phù hợp dải tải 8-10-12,5 tấn.
• Pa lăng dầm đôi WorldHoists KNH4106, phù hợp dải tải 12-15 tấn.
• Pa lăng dầm đôi WorldHoists KNK5104, phù hợp dải tải 12,5-16-20 tấn.
• Pa lăng dầm đôi WorldHoists KNK5106, phù hợp dải tải 20-25-30 tấn.

5.2. Tần suất vận hành cao hoặc chạy nhiều ca

Nếu pa lăng phải chạy liên tục, dừng chính xác, nâng gần tải định mức hoặc làm việc trong dây chuyền sản xuất không thể dừng lâu, dầm đôi thường phù hợp hơn. Hệ xe con dầm đôi cho phép bố trí cơ cấu nâng mạnh hơn, phanh tốt hơn, tản nhiệt tốt hơn và tích hợp biến tần hoặc chống lắc tải dễ hơn.

Điểm cần kiểm tra:

• Chu kỳ nâng: Số lần nâng trong giờ, thời gian chạy liên tục và thời gian nghỉ.
• Tỷ lệ tải: Tải thường xuyên bằng bao nhiêu phần trăm tải định mức.
• Hành trình: Chiều cao nâng, chiều dài đường chạy và số lần di chuyển ngang.
• Độ chính xác: Có cần đặt tải vào khuôn, gá lắp, xe vận chuyển hoặc vị trí lắp ráp hẹp không.

5.3. Khẩu độ lớn hoặc nhà xưởng rộng

Khi khẩu độ vượt 25-30m, dầm đôi thường có lợi thế rõ hơn. Nếu vẫn dùng dầm đơn, dầm chính có thể phải tăng chiều cao, tăng bề dày thép và làm tăng tải lên cột, ray, móng. Khi đó, phương án ban đầu tưởng rẻ có thể không còn rẻ sau khi cộng toàn bộ chi phí kết cấu.

Với nhà xưởng rộng, bạn cũng cần tính đến độ lắc tải trên hành trình dài. Dầm đôi kết hợp biến tần, điều khiển tốc độ và giới hạn hành trình hợp lý sẽ giúp vận hành êm hơn.

5.4. Môi trường nặng, bụi, nhiệt, ăn mòn hoặc yêu cầu đặc biệt

Các môi trường như luyện kim, đúc, xi măng, hóa chất, đóng tàu và cảng biển thường tạo áp lực lớn lên pa lăng. Bụi, nhiệt, hơi muối, hơi ăn mòn hoặc chu kỳ làm việc dày đều làm tăng yêu cầu với động cơ, phanh, cáp, tang cuốn, tủ điện và kết cấu dầm.

Trong các trường hợp này, anh, chị nên kiểm tra thêm:

• Cấp bảo vệ IP: Phù hợp bụi, ẩm hoặc môi trường ngoài trời.
• Dòng phòng nổ: Cần thiết với khu vực có hơi, khí hoặc bụi dễ cháy nổ.
• Dòng chống bụi hoặc phòng sạch: Phù hợp ngành gỗ, dược phẩm, thực phẩm, luyện kim hoặc khu vực yêu cầu kiểm soát bụi.
• Vật liệu và sơn phủ: Cần chống ăn mòn tốt hơn khi làm việc gần biển hoặc môi trường hóa chất.

Với tải rất lớn, có thể cần chuyển từ pa lăng tiêu chuẩn sang tời mở. Ví dụ, pa lăng tời mở WorldHoists KA3206 phù hợp dải tải 50-63-80 tấn. Với nhu cầu siêu trường, siêu trọng từ 100 tấn trở lên, các hệ cầu trục và cổng trục chuyên dụng như giải pháp OritCranes của WorldHoists cần được thiết kế riêng theo dự án.

6. Khung quyết định 3 bước của SHM

Để xử lý đúng điểm khác biệt dầm đơn dầm đôi vận hành, SHM thường không bắt đầu bằng câu hỏi “mua loại nào”. Câu hỏi đầu tiên là “thiết bị đang phải giải quyết vấn đề gì trong dây chuyền của bạn?”.

6.1. Bước 1: Xác định vấn đề

Anh, chị cần ghi rõ các dữ liệu sau trước khi yêu cầu báo giá:

• Tải nâng thường xuyên: Tải xuất hiện hằng ngày hoặc hằng ca, không chỉ tải lớn nhất trên giấy.
• Tải nâng lớn nhất: Tải cực đại có thể xuất hiện trong sản xuất, bảo trì hoặc lắp đặt máy.
• Kích thước hàng nâng: Dài, rộng, cao, tâm tải, điểm móc và độ dễ lắc.
• Tần suất vận hành: Số ca làm việc, số lần nâng trong giờ và thời gian chạy liên tục.
• Không gian nhà xưởng: Khẩu độ, chiều cao ray, chiều cao mái, bước cột và vật cản xung quanh.
• Môi trường: Trong nhà, ngoài trời, bụi, ẩm, nhiệt, hơi muối, hóa chất, nguy cơ cháy nổ.
• Yêu cầu an toàn: Kiểm định, giới hạn tải, giới hạn hành trình, phanh, còi đèn, điều khiển từ xa và chống lắc.

6.2. Bước 2: Giải thích nguyên nhân gốc rễ

Nhiều dự án chọn sai thiết bị vì chỉ nhìn tải trọng định mức. Thực tế, pa lăng hỏng nhanh hoặc cầu trục rung lắc thường đến từ các nguyên nhân sâu hơn:

• Tải thường xuyên quá sát tải định mức: Thiết bị ít có biên dự phòng, động cơ và phanh làm việc căng hơn.
• Duty class thấp hơn nhu cầu: Pa lăng được chọn cho tần suất nhẹ nhưng lại chạy như thiết bị sản xuất chính.
• Khẩu độ lớn nhưng dùng dầm quá mảnh: Dễ tăng độ võng, rung và lắc tải khi di chuyển.
• Chiều cao móc không đủ: Người vận hành phải xoay xở nhiều lần, tăng thời gian chu kỳ và tăng rủi ro va chạm.
• Môi trường không phù hợp: Bụi, nhiệt, ẩm hoặc hơi ăn mòn làm giảm tuổi thọ thiết bị nhanh hơn dự kiến.

Với tải làm việc lặp lại sát ngưỡng, SHM thường kiểm tra phương án có tải định mức cao hơn tải thường xuyên khoảng 50% hoặc hơn. Ví dụ, nếu tải 5 tấn xuất hiện liên tục trong ca sản xuất, phương án pa lăng 7,5-10 tấn có thể đáng cân nhắc. Quy tắc này không nên áp dụng máy móc, vì còn phụ thuộc duty class, tốc độ, khẩu độ, chiều cao nâng và tiêu chuẩn kiểm định.

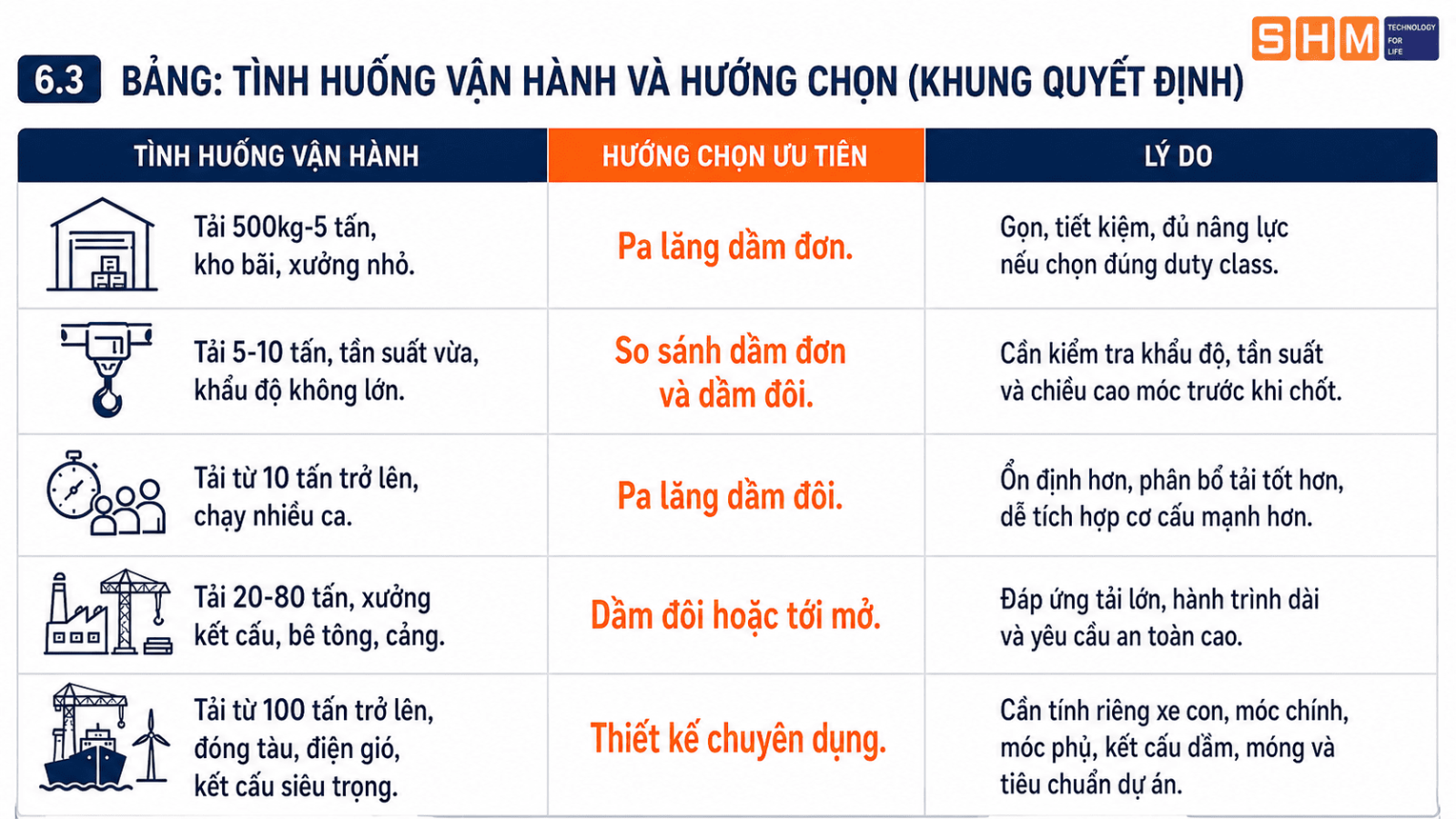

6.3. Bước 3: Đưa ra giải pháp

7. Chọn theo bối cảnh ứng dụng thực tế

7.1. Kho bãi, nhà kho và thương mại điện tử

Ở kho bãi, tải trọng thường không quá lớn nhưng chu kỳ nâng có thể dày. Người vận hành cần thiết bị dễ dùng, phản hồi nhanh và ít gây gián đoạn.

Khuyến nghị:

• Tải nhẹ 500kg-2 tấn: Pa lăng xích điện hoặc pa lăng cáp điện dầm đơn có thể đáp ứng tốt.
• Tải 2,5-5 tấn: Ưu tiên pa lăng cáp điện dầm đơn, kiểm tra thêm tốc độ nâng và chế độ làm việc.
• Tần suất cao: Cần kiểm tra duty class, phanh, biến tần và khả năng tản nhiệt, không chỉ nhìn giá pa lăng.
• Không gian thấp: Cân nhắc pa lăng dầm đơn thu móc cao để tận dụng chiều cao nâng.

Với nhóm này, điểm khác biệt dầm đơn dầm đôi vận hành nằm ở bài toán hiệu quả chi phí. Dầm đôi có thể tốt hơn về độ ổn định, nhưng nếu tải nhẹ và khẩu độ vừa, phần chi phí tăng thêm thường chưa cần thiết.

7.2. Cổng trục kho bãi hàng hóa công nghiệp

Với nhu cầu chọn pa lăng dùng trên cổng trục trong kho bãi hàng hóa công nghiệp, tải trọng trung bình từ 1 đến 10, 15 hoặc 20 tấn, cường độ hoạt động vừa, quyết định dầm đơn hay dầm đôi cần dựa vào cả tải và không gian ngoài trời.

Gợi ý:

• Tải 1-5 tấn: Cổng trục dầm đơn thường đủ dùng nếu khẩu độ vừa và hàng nâng không quá cồng kềnh.
• Tải 5-10 tấn: Cần so sánh hai phương án, nhất là khi cổng trục làm việc ngoài trời hoặc khẩu độ lớn.
• Tải 10-20 tấn: Dầm đôi thường đáng cân nhắc hơn do độ ổn định, tải bánh xe và khả năng bố trí xe con.
• Ngoài trời: Cần kiểm tra gió, kẹp ray, phanh, cấp bảo vệ điện và phương án chống ăn mòn.

Anh, chị có thể tham khảo thêm nhóm cổng trục dầm đơn và cổng trục dầm đôi để đối chiếu cấu hình.

7.3. Xưởng kết cấu thép, bê tông đúc sẵn và chế tạo máy

Đây là vùng giao thoa giữa dầm đơn và dầm đôi. Một xưởng có thể dùng dầm đơn ở khu phụ trợ, nhưng cần dầm đôi ở khu nâng dầm thép, khuôn lớn, cấu kiện bê tông hoặc máy móc nặng.

Khi chọn thiết bị, cần chú ý:

• Tải dài hoặc lệch tâm: Dầm đôi ổn định hơn, đặc biệt khi cần nâng hai điểm hoặc phối hợp hai pa lăng.
• Đặt tải chính xác: Nên dùng biến tần, tốc độ nâng hai cấp hoặc điều khiển mượt để giảm xung lực.
• Chu kỳ sản xuất: Nếu cầu trục là thiết bị chính của dây chuyền, nên ưu tiên cấu hình bền và dễ bảo trì.
• An toàn khu vực: Cần phân vùng di chuyển tải, còi đèn cảnh báo và quy trình vận hành rõ.

7.4. Công nghiệp nặng: đóng tàu, cảng biển, luyện kim và điện gió

Với nhu cầu chọn pa lăng dùng trong công nghiệp nặng như đóng tàu, cảng biển, đúc, luyện kim, xây dựng kết cấu lớn, xây lắp hoặc bảo dưỡng hệ thống tua bin điện gió, tải trọng có thể từ 50 tấn, 100 tấn trở lên. Một số hạng mục đóng tàu có thể cần hệ nâng hàng trăm tấn cho tổng đoạn thép lớn.

Trong điện gió, từng phần cấu kiện thường được nâng theo module. Các đoạn tháp có thể ở dải vài chục tấn, buồng máy có thể nặng khoảng 70-130 tấn tùy chủng loại, còn toàn bộ tháp có tổng khối lượng lớn hơn nhiều. Vì vậy, không thể chọn pa lăng chỉ theo “một con số tải trọng” mà phải theo từng hạng mục nâng, bán kính thao tác, điều kiện gió và quy trình lắp dựng.

Khuyến nghị:

• Tải 50-80 tấn: Cân nhắc dầm đôi tải nặng hoặc tời mở, kiểm tra kỹ duty class và hệ phanh.
• Tải từ 100 tấn trở lên: Nên thiết kế riêng theo dự án, gồm dầm, móc chính, móc phụ, xe con, hệ điện, móng và kiểm định.
• Đóng tàu: Cần tính đến nâng module dài, lật tổng đoạn, môi trường hơi muối và phối hợp nhiều móc.
• Luyện kim: Cần kiểm tra nhiệt, bụi, cấp bảo vệ, phanh dự phòng và tiêu chuẩn làm việc nặng.
• Điện gió: Cần tính gió, kích thước cấu kiện, tâm tải, kẹp ray, phanh chống trôi và phương án neo giữ.

Với các trường hợp này, dầm đôi không còn là lựa chọn “cao cấp hơn” mà thường là yêu cầu kỹ thuật tối thiểu để hệ nâng hạ làm việc ổn định.

8. Lưu ý kỹ thuật quan trọng trước khi mua

8.1. Khảo sát thực địa

Trước khi chọn pa lăng, nên khảo sát thực địa thay vì chỉ gửi tải trọng qua điện thoại. Một bản khảo sát tốt giúp giảm rủi ro sửa thiết kế sau này.

Các thông số cần đo:

• Khẩu độ: Khoảng cách giữa hai ray hoặc hai chân cổng trục.
• Chiều cao nâng yêu cầu: Từ sàn đến điểm đặt tải cao nhất.
• Chiều cao nhà xưởng: Từ sàn đến mái, đến đáy vì kèo và đến vật cản gần nhất.
• Bước cột: Ảnh hưởng đến vị trí ray, dầm đỡ và tải truyền xuống móng.
• Mặt bằng vận hành: Vùng lấy hàng, vùng đặt hàng, lối đi người và lối xe nâng.
• Nguồn điện: Điện áp, công suất, vị trí tủ điện và đường đi cấp điện.

8.2. Tiêu chuẩn và hồ sơ cần kiểm tra

Một hệ thiết bị nâng hạ cần được kiểm tra theo tiêu chuẩn phù hợp, không nên chỉ dựa vào catalogue. Tùy dự án, hồ sơ có thể cần đối chiếu TCVN 4244:2005, FEM 1.001, ISO, DIN, CMAA hoặc các tiêu chuẩn liên quan đến thiết bị, vật liệu, hàn, điện và kiểm định.

Với sản phẩm WorldHoists, anh, chị nên yêu cầu rõ:

• Tải trọng và duty class: Phải phù hợp tải thực tế và tần suất vận hành.
• Tốc độ nâng và tốc độ di chuyển: Phải phù hợp thao tác sản xuất, không chỉ càng nhanh càng tốt.
• Cấp bảo vệ và môi trường: IP, chống bụi, phòng nổ, chống ăn mòn hoặc phòng sạch nếu có yêu cầu.
• Thiết bị an toàn: Giới hạn tải, giới hạn hành trình, phanh, dừng khẩn cấp và cảnh báo.
• Hồ sơ kỹ thuật: Bản vẽ, thông số, hướng dẫn vận hành, bảo trì và chứng từ xuất xứ khi cần.

8.3. Chi phí ẩn nên tính trước

Nhiều báo giá ban đầu nhìn thấp vì chưa tính đủ chi phí đi kèm. Khi so sánh nhà cung cấp, anh, chị nên hỏi rõ:

• Vận chuyển và cẩu lắp: Đã gồm xe cẩu, nhân công, thiết bị phụ trợ và chi phí vào công trường chưa.
• Kiểm định: Đã gồm kiểm định ban đầu, hồ sơ bàn giao và tem kiểm định chưa.
• Đào tạo: Có hướng dẫn vận hành, kiểm tra hằng ngày và quy trình dừng khẩn cấp không.
• Bảo dưỡng: Có lịch bảo dưỡng định kỳ, danh mục vật tư thay thế và thời gian phản hồi sự cố không.
• Nâng cấp sau này: Có thể lắp thêm biến tần, điều khiển từ xa, chống lắc hoặc giới hạn tải thông minh không.

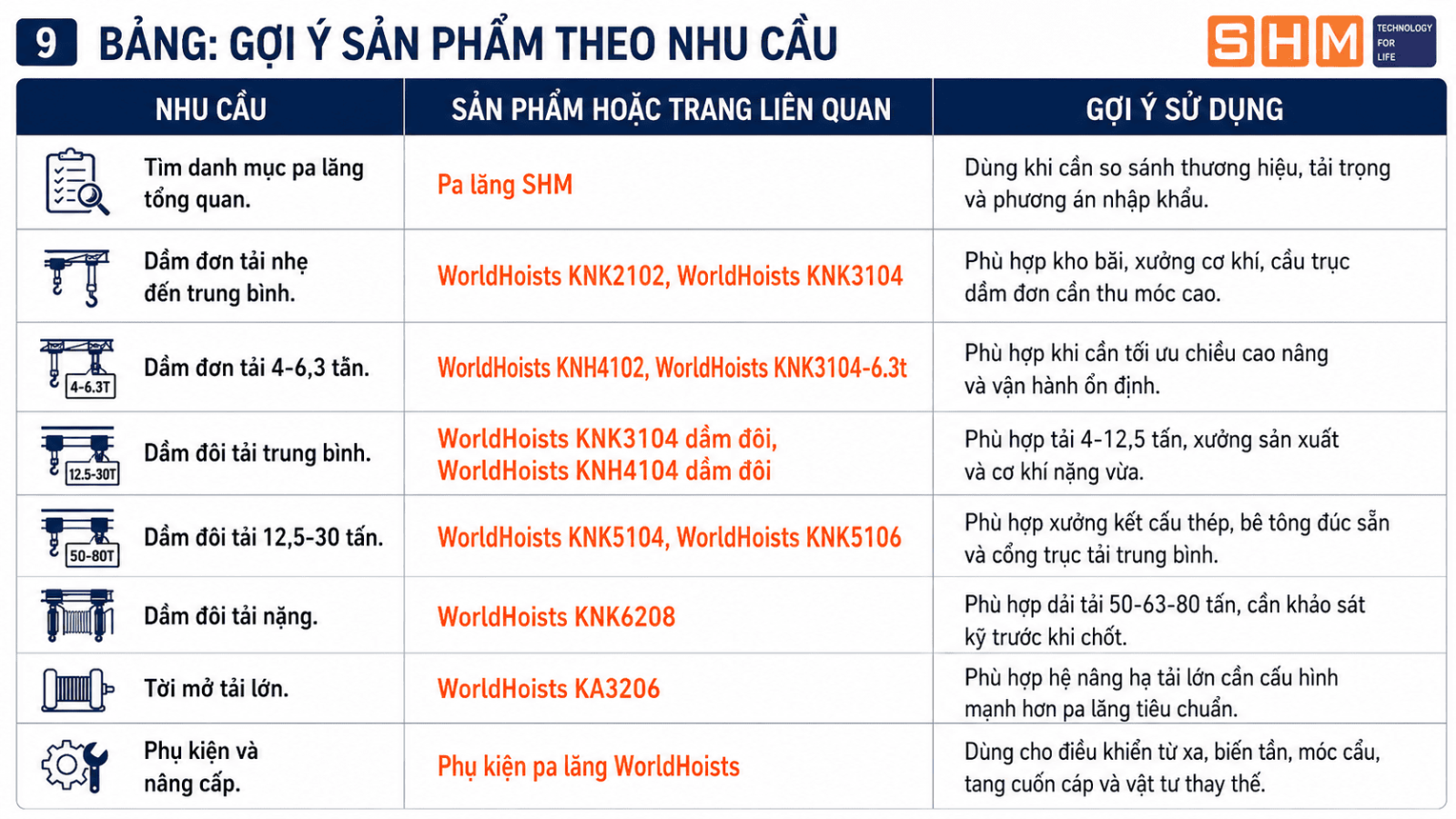

9. Gợi ý internal link và sản phẩm phù hợp

Để bài toán chọn thiết bị dễ hơn, anh, chị có thể đối chiếu nhanh theo nhóm sản phẩm sau:
