Cách chọn pa lăng theo tần suất vận hành: Hướng dẫn từ FEM, ISO đến ứng dụng thực tế

Với thiết bị nâng hạ, bảng tra chỉ là bước đầu. Kết luận cuối cùng cần dựa trên khảo sát ray, dầm, nguồn điện, chiều cao nâng, khẩu độ, môi trường và quy trình vận hành của anh, chị.

6. Chọn theo từng nhóm ứng dụng

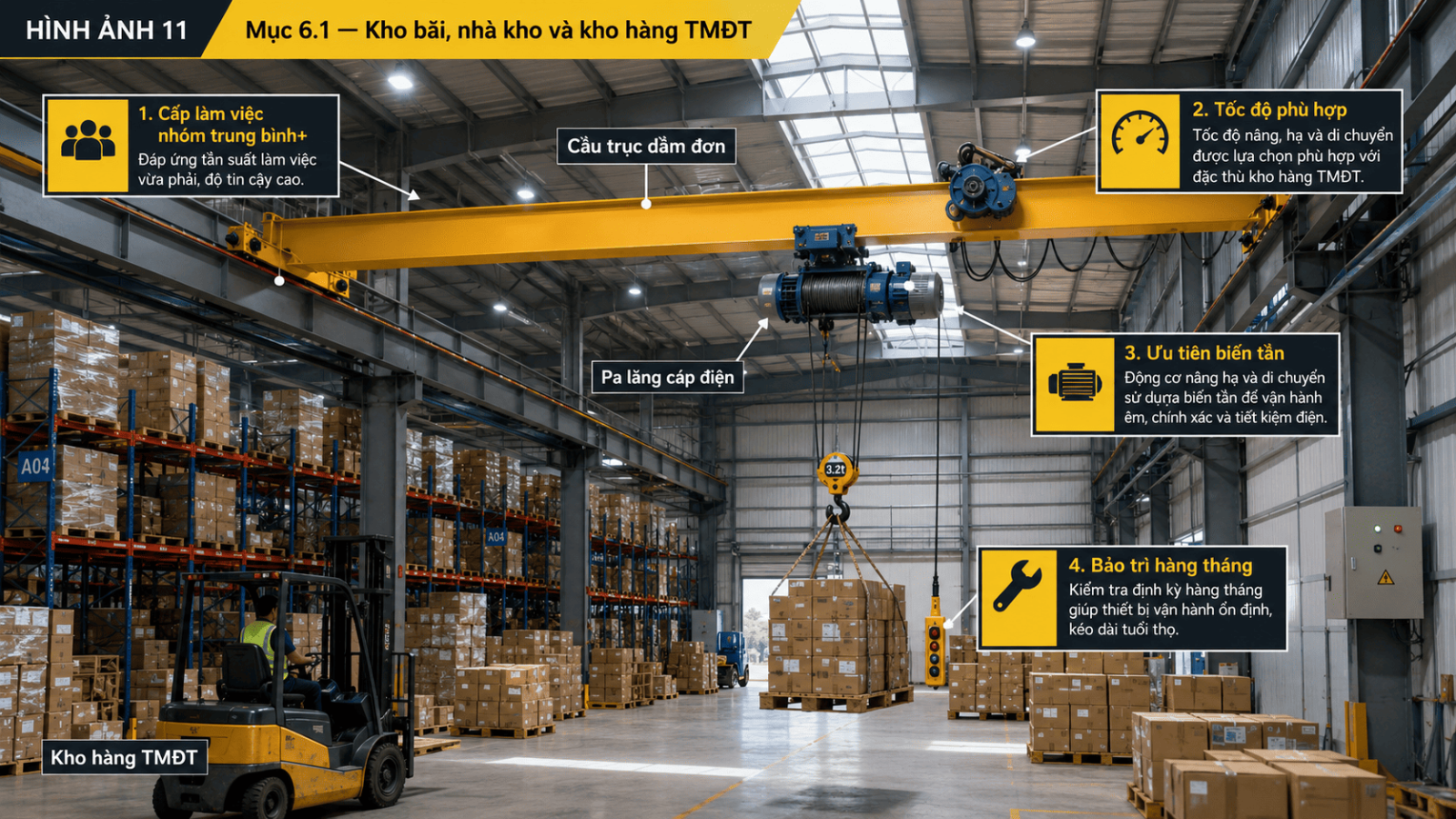

6.1. Kho bãi, nhà kho và kho hàng TMĐT

Nếu bạn cần chọn pa lăng dùng trên cầu trục sử dụng trong kho bãi, nhà kho, kho hàng TMĐT, tải nhẹ từ 500 kg, 1 tấn, 2,5 tấn đến 5 tấn nhưng cường độ hoạt động cao, đừng chỉ chọn theo tải. Bài toán chính là số chu kỳ và tốc độ xử lý hàng.

Nên ưu tiên:

• Cấp làm việc: Tối thiểu nhóm trung bình nếu nâng đều nhiều giờ mỗi ngày.
• Tốc độ nâng: Đủ nhanh để không nghẽn luồng hàng, nhưng không gây lắc tải quá mức.
• Điều khiển: Nên dùng biến tần cho nâng/hạ hoặc di chuyển nếu cần căn chỉnh chính xác.
• Bảo trì: Kiểm tra cáp/xích, móc, phanh và công tắc hành trình theo tháng nếu tần suất cao.

Với kho vận có yêu cầu tốc độ cao, anh, chị có thể đọc thêm pa lăng tốc độ nâng hạ cao dùng cho kho vận và logistics.

6.2. Cổng trục kho hàng công nghiệp

Khi chọn pa lăng dùng trên cổng trục trong kho bãi hàng hóa công nghiệp, tải trọng trung bình từ 1 đến 10, 15 hoặc 20 tấn, cường độ hoạt động vừa, điều kiện ngoài trời hoặc bán ngoài trời cần được tính kỹ hơn.

Nên kiểm tra:

• Cấp bảo vệ điện: Tủ điện, motor, công tắc hành trình và hộp nối dây cần phù hợp mưa ẩm, bụi và nhiệt.
• Phanh và chống trôi: Cổng trục ngoài trời cần chú ý gió, nền ray và cơ cấu di chuyển.
• Tải lệch: Hàng dài, bó thép, khuôn mẫu hoặc cấu kiện không đều trọng tâm có thể yêu cầu dầm đôi hoặc 2 pa lăng.
• Chu kỳ vận hành: Nếu làm việc theo mùa cao điểm, nên tính theo giai đoạn nặng nhất, không lấy trung bình cả năm.

Với cổng trục dầm đơn tải nhẹ, có thể tham khảo thêm cách chọn pa lăng phù hợp cho cổng trục dầm đơn tải nhẹ.

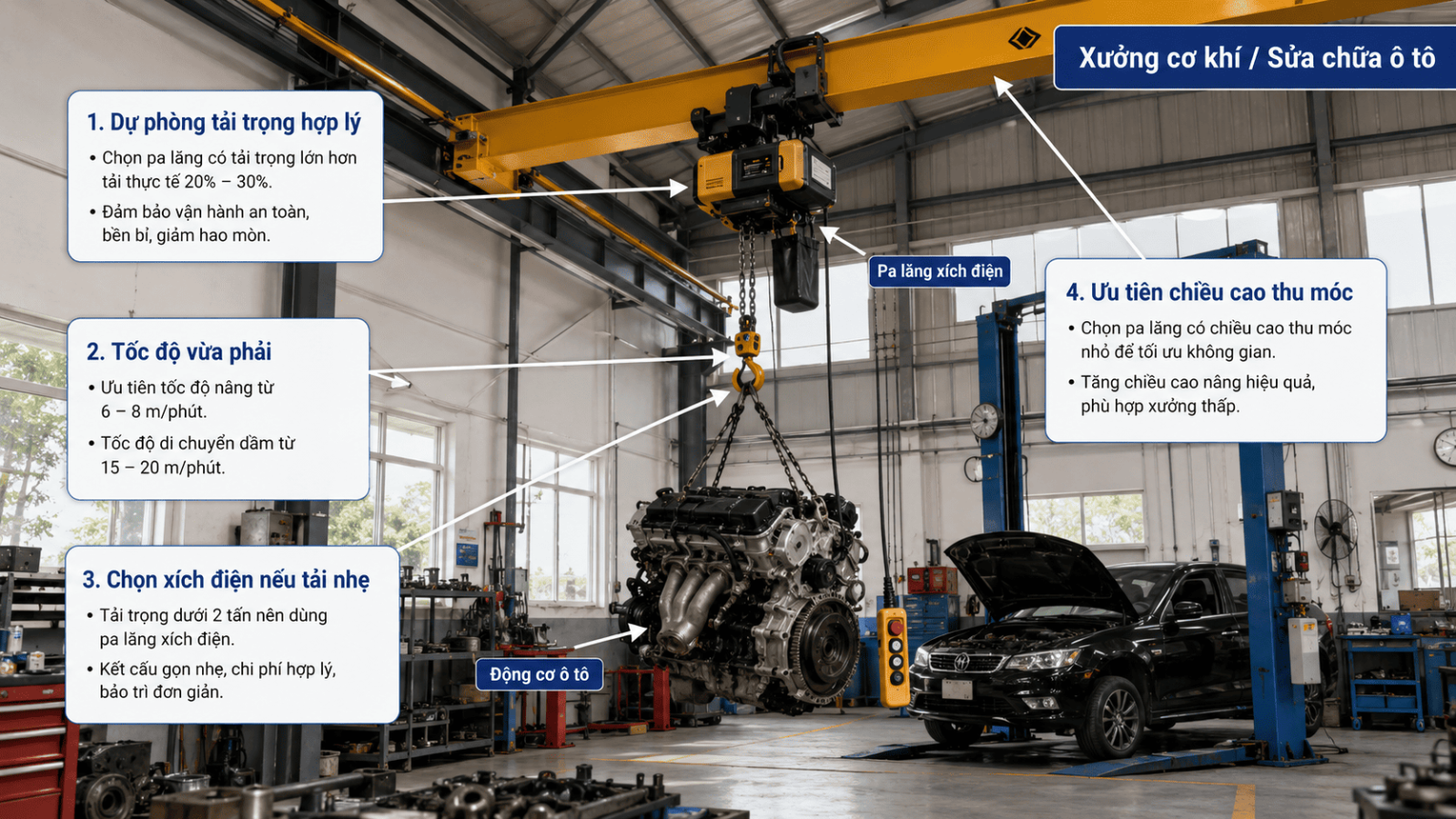

6.3. Xưởng cơ khí, lắp ráp và sửa chữa ô tô

Nhóm này thường có tần suất trung bình, yêu cầu độ chính xác cao hơn tốc độ. Ví dụ, xưởng sửa chữa ô tô có thể nâng động cơ, hộp số, cụm chassis hoặc đồ gá.

Nên ưu tiên:

• Tải trọng có dự phòng hợp lý: Không chọn sát khối lượng vật nâng vì còn phụ kiện treo, đồ gá, xích treo hoặc dầm phụ.
• Tốc độ nâng vừa phải: Tốc độ quá nhanh làm khó căn chỉnh khi đưa động cơ vào vị trí.
• Loại pa lăng: Pa lăng xích điện phù hợp tải nhỏ đến trung bình; pa lăng cáp điện phù hợp tải lớn hơn hoặc hành trình nâng dài hơn.
• Chiều cao thu móc: Nhà xưởng thấp nên ưu tiên dòng thu móc cao để tận dụng chiều cao nâng.

SHM đã có bài riêng về pa lăng dùng cho cầu trục, cổng trục trong xưởng sửa chữa, lắp ráp ô tô nếu bạn cần ví dụ tính tải cụ thể hơn.

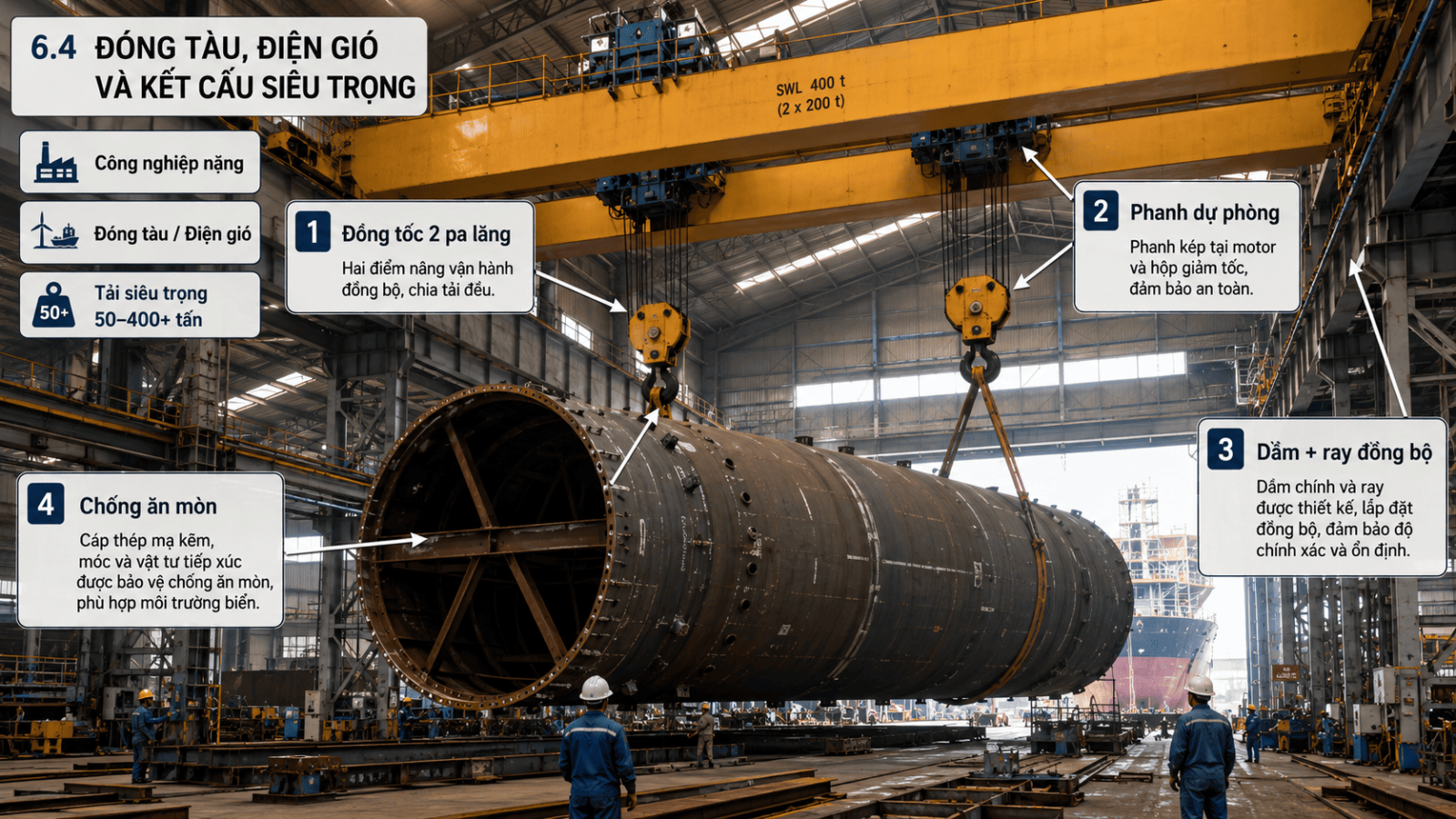

6.4. Đóng tàu, điện gió và kết cấu siêu trọng

Với công nghiệp nặng như đóng tàu, cảng biển, đúc, luyện kim, xây dựng kết cấu lớn, xây lắp hoặc bảo dưỡng tua bin điện gió, tần suất sử dụng có thể vừa phải nhưng áp lực tải rất lớn. Nhiều hạng mục cần nâng từ 50 tấn, 100 tấn trở lên. Một số cấu kiện đóng tàu có thể đạt vài trăm tấn; với điện gió, từng phân đoạn tháp, buồng máy hoặc cụm rotor cũng đòi hỏi kiểm soát tải rất chặt.

Điểm quan trọng không phải chỉ là "pa lăng có đủ tấn không", mà là:

• Kiểm soát đồng tốc: Hai pa lăng hoặc hai móc nâng phải giữ tải cân bằng, tránh xoắn hoặc lệch trọng tâm.
• Phanh và hệ số an toàn: Tải lớn cần phanh phù hợp, có phương án dừng giữ tải ổn định.
• Kết cấu dầm và ray: Dầm chính, dầm biên, ray, liên kết bulong, móng và nền đều phải được tính đồng bộ.
• Môi trường: Hơi muối, bụi kim loại, nhiệt và ngoài trời làm yêu cầu sơn, cấp bảo vệ điện và cáp thép cao hơn.

Với xưởng đóng tàu, bạn có thể xem thêm pa lăng dùng cho xưởng đóng tàu. Với tải từ 100 tấn trở lên, SHM thường khuyến nghị khảo sát riêng để tính giải pháp cầu trục/cổng trục, cụm tời, đồng tốc, giới hạn tải và phương án kiểm định ngay từ đầu.

7. Yếu tố kỹ thuật đi kèm khi tần suất tăng

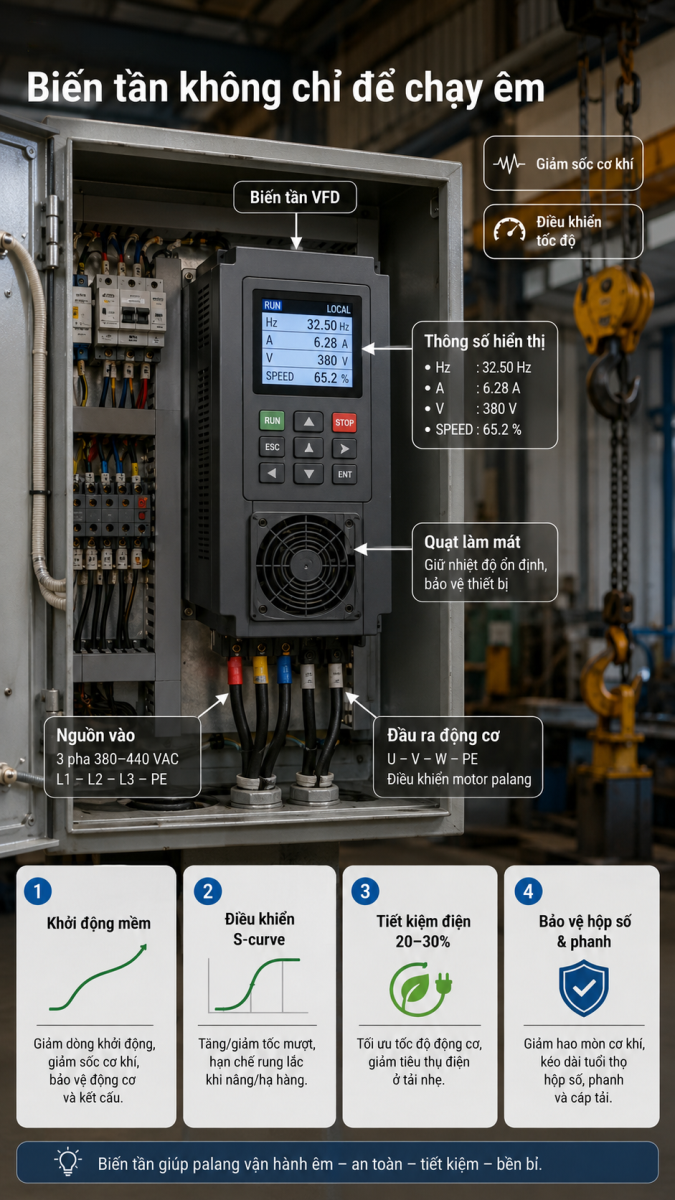

7.1. Biến tần không chỉ để chạy êm

Biến tần giúp motor tăng tốc và giảm tốc mềm hơn, giảm sốc cơ khí khi bắt đầu nâng hoặc dừng tải. Với pa lăng tần suất cao, biến tần còn giúp giảm rung lắc, hỗ trợ định vị tải và hạn chế tác động đột ngột lên hộp số, phanh, bánh xe con và kết cấu cầu trục.

Bạn nên cân nhắc biến tần khi:

• Tải dễ lắc: Khuôn mẫu, thùng hàng, cuộn thép, thiết bị máy hoặc cấu kiện dài.
• Cần đặt tải chính xác: Lắp ráp máy, bảo trì, ngành ô tô, sản xuất khuôn.
• Tần suất khởi động cao: Nhiều thao tác nhấp nhả mỗi giờ.
• Cần giảm mỏi kết cấu: Cầu trục/cổng trục vận hành nhiều ca.

Tham khảo thêm ứng dụng biến tần trong điều khiển tốc độ cầu trục hiện đại.

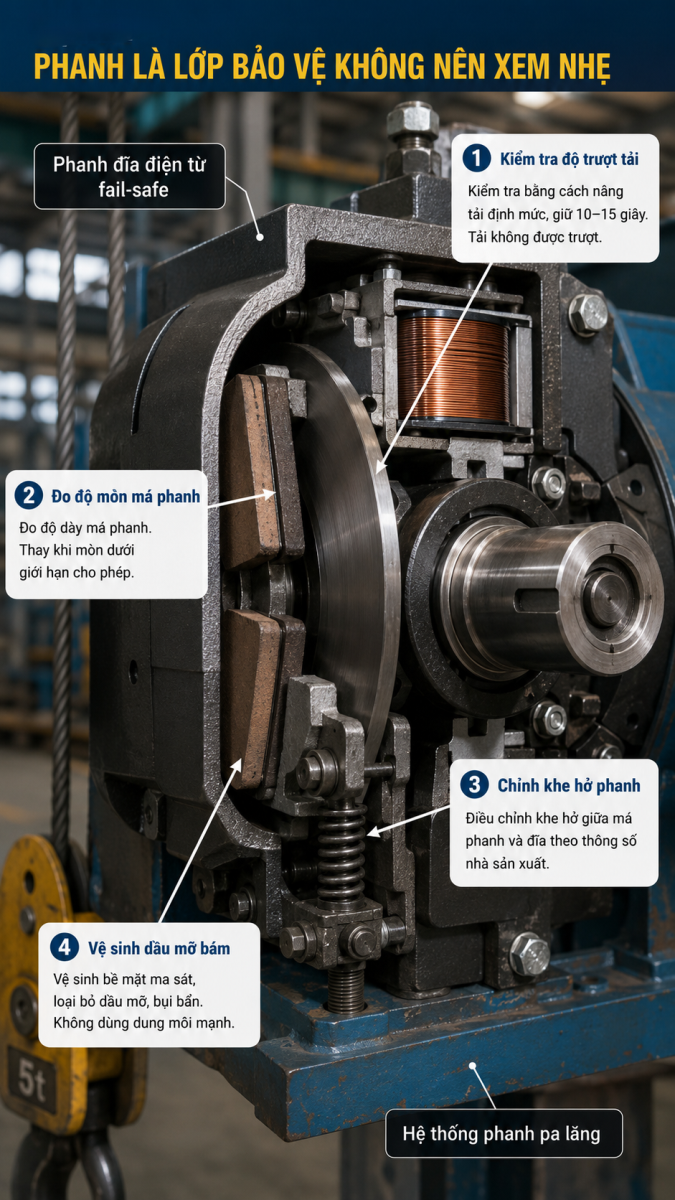

7.2. Phanh là lớp bảo vệ không nên xem nhẹ

Phanh pa lăng phải giữ tải ổn định khi dừng, đặc biệt khi mất điện hoặc khi người vận hành thả nút điều khiển. Với tần suất cao, má phanh và khe hở phanh cần được kiểm tra định kỳ gần hơn.

Nên kiểm tra:

• Độ trượt tải: Nếu tải tụt nhẹ sau khi dừng, cần dừng vận hành để kiểm tra.
• Độ mòn má phanh: Tần suất cao làm má phanh mòn nhanh hơn.
• Khe hở phanh: Khe hở sai có thể làm phanh đóng không dứt khoát.
• Tình trạng dầu mỡ: Dầu mỡ bám lên bề mặt ma sát có thể làm giảm lực phanh.

Bạn có thể xem thêm về phanh cầu trục và những vấn đề cần lưu ý.

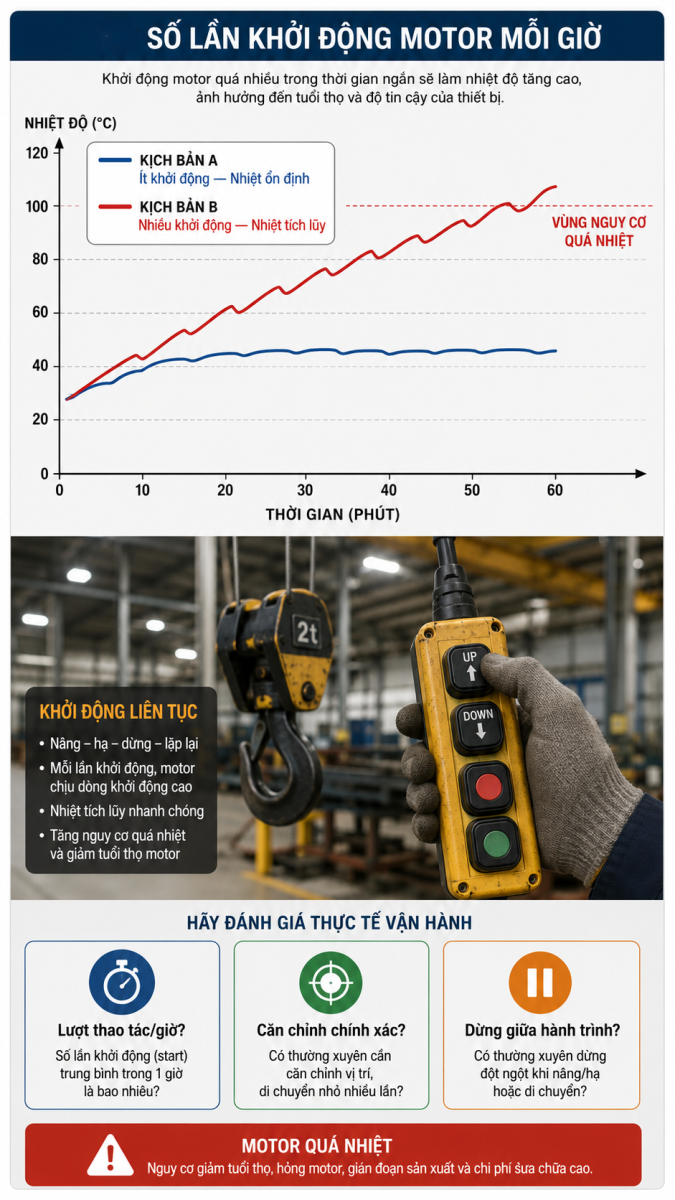

7.3. Số lần khởi động motor mỗi giờ

Nhiều pa lăng không nóng vì nâng quá nặng, mà nóng vì khởi động quá nhiều. Mỗi lần bấm nâng/hạ, motor có dòng khởi động cao hơn dòng chạy ổn định. Nếu người vận hành liên tục nhấp nhả để căn chỉnh, nhiệt tích lũy tăng nhanh.

Vì vậy, khi khảo sát, SHM thường hỏi thêm:

• Mỗi giờ thao tác bao nhiêu lượt: Không chỉ tính số kiện hàng, mà cả số lần bấm điều khiển.
• Có cần căn chỉnh chính xác không: Nếu có, nên cân nhắc 2 tốc độ hoặc biến tần.
• Người vận hành có phải dừng giữa hành trình không: Dừng nhiều làm phanh và motor làm việc vất vả hơn.

Đây là một điểm rất quan trọng khi chọn pa lăng theo tần suất sử dụng vận hành cho kho vận, xưởng lắp ráp và dây chuyền sản xuất.

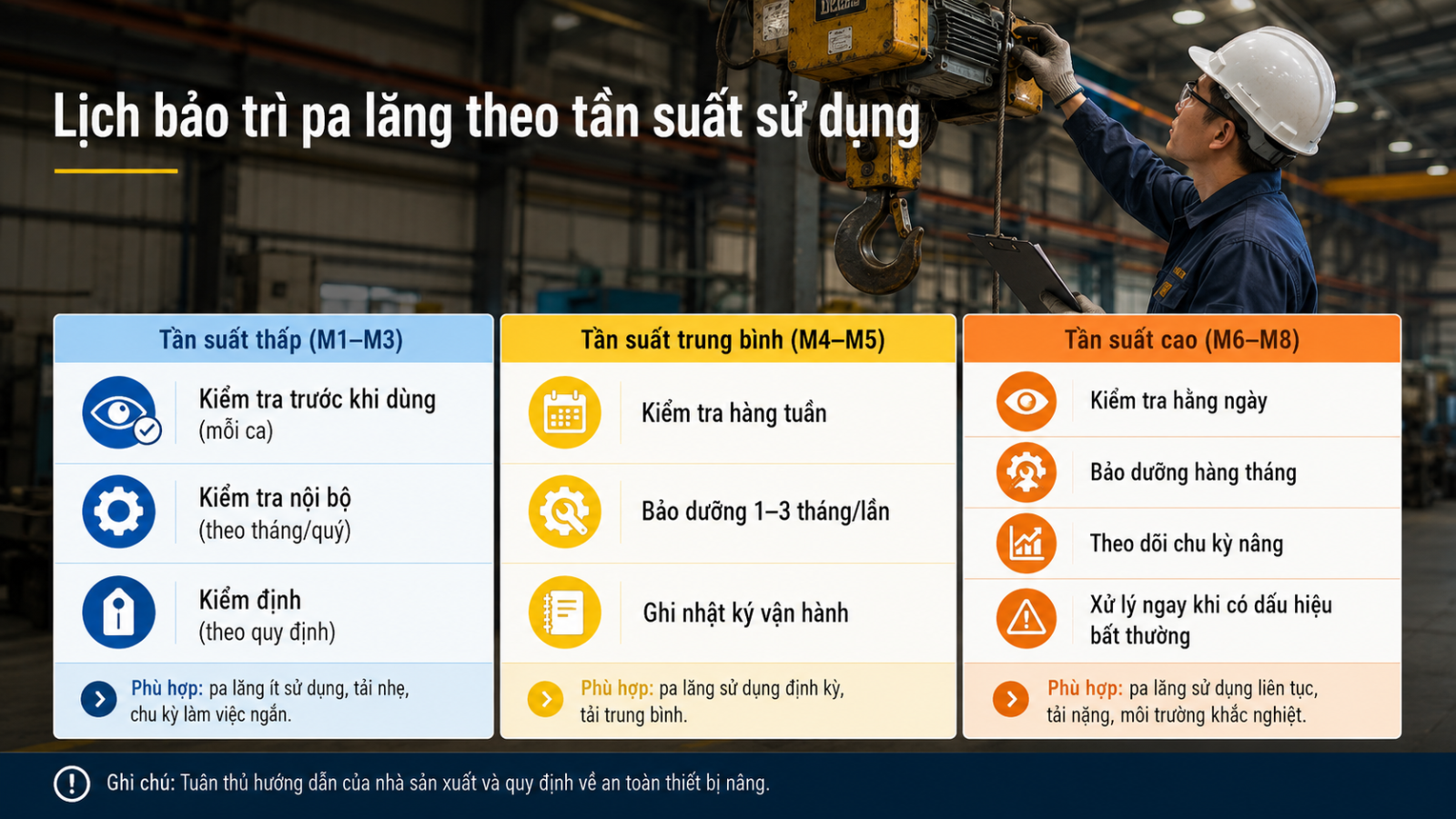

8. Bảo trì theo tần suất: dùng càng nhiều, lịch kiểm tra càng sát

Bảo trì không nên chia đều cho mọi pa lăng. Một thiết bị dùng vài lần mỗi tuần không thể có cùng lịch kiểm tra với pa lăng chạy nhiều giờ mỗi ngày.

8.1. Tần suất thấp

Với nhóm M1-M3 hoặc tương đương:

• Kiểm tra trước khi dùng: Quan sát móc, chốt an toàn, xích/cáp, nút bấm và âm thanh vận hành.
• Kiểm tra định kỳ nội bộ: Có thể theo tháng hoặc theo quý, tùy môi trường.
• Kiểm định: Thực hiện theo quy định hiện hành và khuyến nghị của đơn vị kiểm định.

8.2. Tần suất trung bình

Với nhóm M4-M5 hoặc tương đương:

• Kiểm tra hàng tuần: Tập trung vào cáp/xích, phanh, công tắc giới hạn hành trình và tiếng ồn hộp số.
• Bảo dưỡng 1-3 tháng/lần: Bôi trơn, vệ sinh, chỉnh phanh, kiểm tra bu lông liên kết, ray và bánh xe con.
• Ghi nhật ký vận hành: Ghi lỗi nhỏ để phát hiện xu hướng hỏng trước khi dừng máy.

8.3. Tần suất cao

Với nhóm M6-M8 hoặc tương đương:

• Kiểm tra hằng ngày: Người vận hành cần kiểm tra ngoại quan và chạy thử không tải trước ca.
• Bảo dưỡng hàng tháng: Kiểm tra sâu phanh, cáp/xích, tang cuốn, puly, motor, biến tần và tủ điện.
• Theo dõi chu kỳ nâng: Nếu có điều kiện, dùng bộ đếm giờ hoặc hệ thống giám sát để lập kế hoạch thay thế vật tư.
• Không kéo dài khi có dấu hiệu bất thường: Tiếng ồn lạ, phanh trượt, cáp xơ, móc biến dạng hoặc motor nóng bất thường cần được xử lý sớm.

Để đối chiếu thêm, bạn có thể tham khảo bài thời gian bảo dưỡng pa lăng cầu trục.

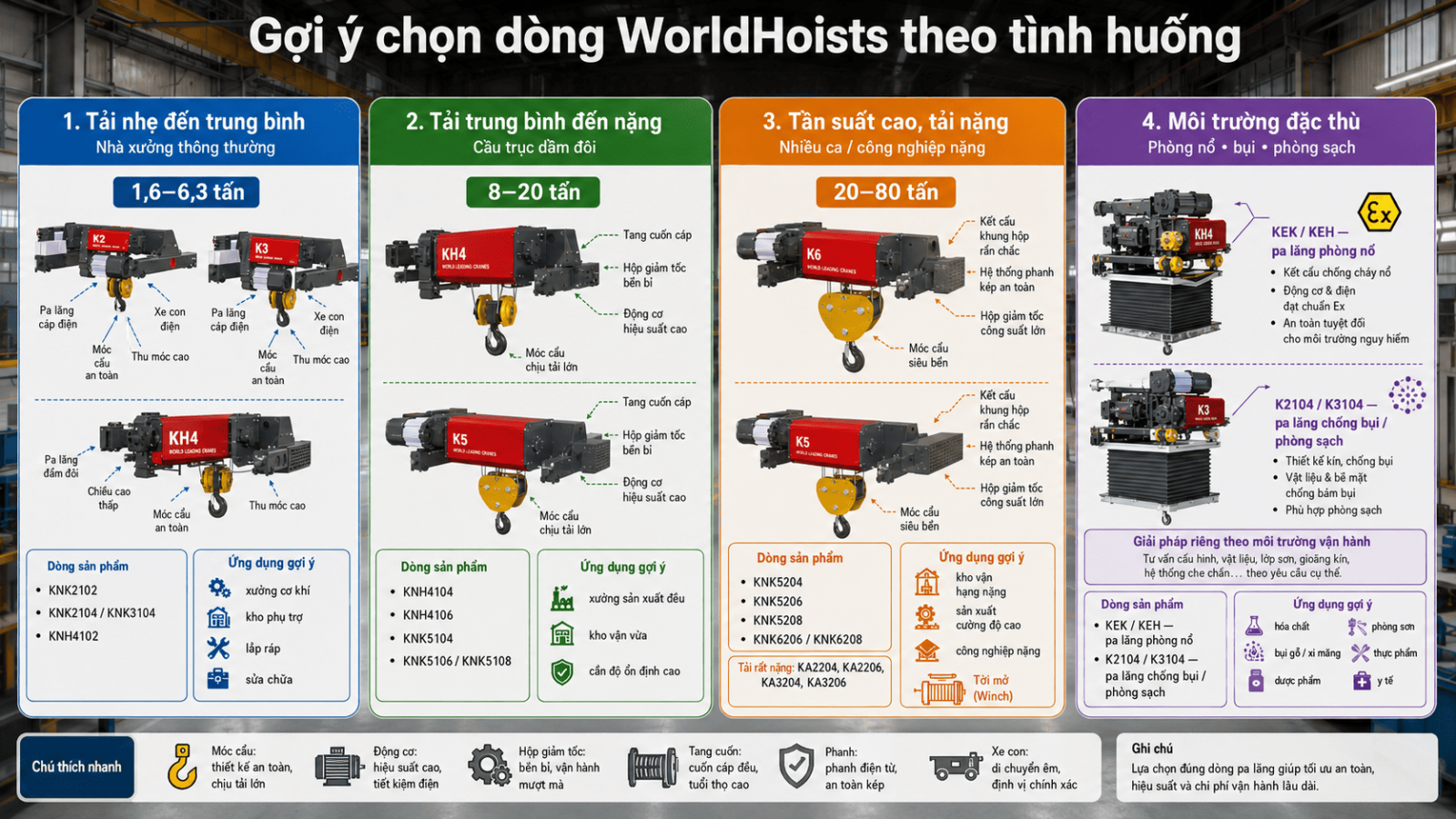

9. Gợi ý chọn dòng pa lăng WorldHoists phù hợp

Các gợi ý dưới đây dùng để định hướng trao đổi ban đầu. Khi chốt cấu hình, anh, chị nên để kỹ sư kiểm tra đồng thời tải trọng, khẩu độ, chiều cao nâng, nguồn điện, môi trường và cấp làm việc.

9.1. Tải nhẹ đến trung bình, nhà xưởng thông thường

Phù hợp với nhà xưởng cơ khí, kho phụ trợ, lắp ráp hoặc sửa chữa:

• KNK2102: Tải 1,6-3,2 tấn, phù hợp nhóm tải nhẹ đến trung bình.
• KNK2104/KNK3104: Tải 3,2-6,3 tấn, phù hợp nhiều xưởng sản xuất phổ thông.
• KNH4102: Tải 4-5 tấn, cấu hình xe con E090, E150, E230 tùy yêu cầu.

9.2. Tải trung bình đến nặng, cầu trục dầm đôi

Phù hợp với xưởng sản xuất đều, tải lớn hơn hoặc cần độ ổn định cao:

• KNH4104: Tải 8-10-12,5 tấn, dòng tiêu chuẩn châu Âu.
• KNH4106: Tải 12-15 tấn.
• KNK5104: Tải 12,5-16-20 tấn.
• KNK5106/KNK5108: Tải 20-40 tấn, cần kiểm tra thêm cấp làm việc và kết cấu dầm.

9.3. Tần suất cao, tải nặng hoặc nhiều ca

Phù hợp với kho vận hạng nặng, sản xuất cường độ cao hoặc hệ cầu trục dầm đôi:

• KNK5204: Tải 12,5-20 tấn, phù hợp nhiều cấu hình dầm đôi.
• KNK5206: Tải 20-30 tấn.
• KNK5208: Tải 25-32-40 tấn.
• KNK6206/KNK6208: Tải 40-80 tấn, cần tính kỹ cấp làm việc, phanh, ray, dầm và nguồn điện.

9.4. Tải rất nặng và công nghiệp nặng

Với tải 25-80 tấn, pa lăng tời mở WorldHoists thường là hướng đáng cân nhắc:

• KA2204: Tải 25-32-40 tấn.
• KA2206: Tải 40-50-60 tấn.
• KA3204: Tải 32-40-50 tấn.
• KA3206: Tải 50-63-80 tấn.

Với tải từ 100 tấn trở lên, đặc biệt trong đóng tàu, kết cấu thép lớn, điện gió hoặc cảng biển, nên xem xét giải pháp thiết kế riêng. WorldHoists có thương hiệu OritCranes chuyên cho các hệ cầu trục, cổng trục tải trọng cực lớn, phù hợp các dự án cần đồng bộ từ kết cấu thép, cơ cấu nâng, điện điều khiển đến giám sát an toàn.

9.5. Môi trường đặc thù

Nếu môi trường có bụi, hơi hóa chất, nguy cơ cháy nổ hoặc yêu cầu phòng sạch, tần suất chỉ là một phần của bài toán. Bạn cần chọn đúng cấu hình bảo vệ:

• Pa lăng phòng nổ KEK/KEH: Phù hợp nhà máy hóa chất, dung môi, phòng sơn hoặc khu vực có nguy cơ cháy nổ.
• Pa lăng chống bụi K2104/K3104: Phù hợp môi trường bụi, xi măng, gỗ, luyện kim hoặc khu vực cần hạn chế bụi xâm nhập.
• Pa lăng phòng sạch: Phù hợp dược phẩm, y tế, thực phẩm hoặc khu vực kiểm soát hạt bụi.

Nếu chưa chắc môi trường thuộc nhóm nào, hãy xem thêm chọn pa lăng cho cầu trục, cổng trục theo môi trường vận hành.

10. Câu hỏi thường gặp

10.1. Chế độ làm việc pa lăng là gì?

Chế độ làm việc pa lăng là cấp phân loại cho biết thiết bị phù hợp với mức tần suất, thời gian chạy, phổ tải và điều kiện vận hành nào. Nó giúp tránh chọn thiết bị chỉ đủ tải nhưng không đủ bền cho thực tế sử dụng.

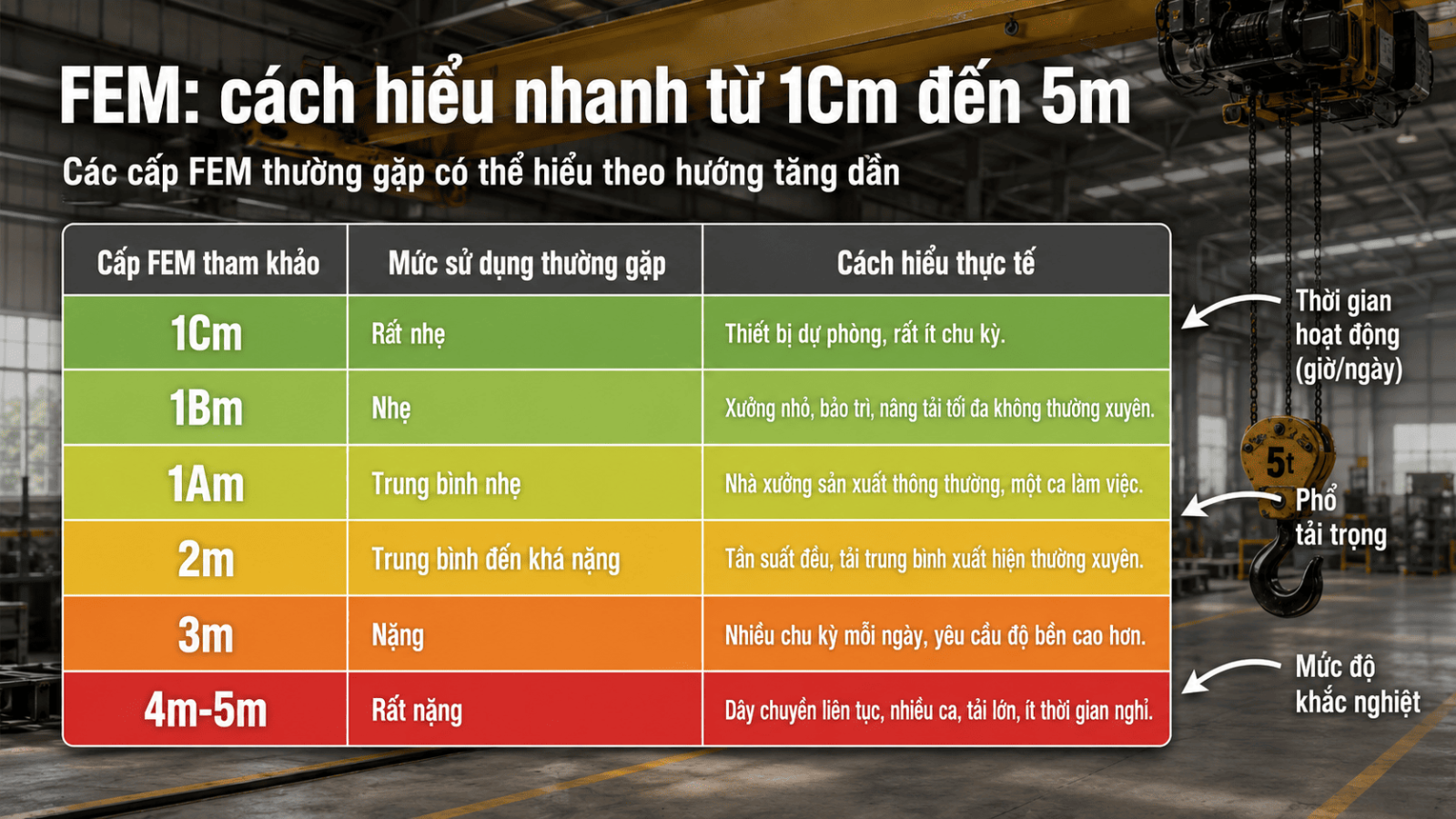

10.2. FEM 3m là cao hay thấp?

FEM 3m thuộc nhóm làm việc nặng hơn các cấp 1Cm, 1Bm, 1Am và 2m. Cấp này thường phù hợp ứng dụng có nhiều chu kỳ, tải tương đối cao hoặc vận hành nhiều giờ mỗi ngày. Tuy nhiên, vẫn cần đối chiếu catalogue của từng hãng.

10.3. Xưởng cơ khí nên chọn FEM 1Am hay 2m?

Nếu xưởng chỉ vận hành một ca, tải trung bình, số chu kỳ không quá dày, FEM 1Am có thể phù hợp. Nếu pa lăng chạy đều nhiều giờ, thường nâng tải nặng hoặc cần độ bền cao hơn, nên cân nhắc FEM 2m hoặc tương đương.

10.4. Kho vận 24/7 nên chọn nhóm nào?

Kho vận nhiều ca, nhiều lượt nâng hạ mỗi ngày thường nên xem xét nhóm M6-M8 hoặc FEM 3m-5m tùy tải và số chu kỳ. Ngoài pa lăng, cần tính cả biến tần, phanh, điện cấp nguồn, ray, dầm và kế hoạch bảo trì.

10.5. Tải nhẹ nhưng nâng liên tục có cần pa lăng cấp cao không?

Có thể cần. Tải nhẹ giúp giảm ứng suất, nhưng số chu kỳ cao vẫn làm motor, phanh, cáp/xích và hộp số làm việc nhiều. Vì vậy, chọn pa lăng theo tần suất sử dụng vận hành vẫn cần tính thời gian chạy thực tế, không chỉ nhìn tải.

10.6. Pa lăng dầm đôi khác tời mở ở điểm nào?

Pa lăng dầm đôi dạng tiêu chuẩn phù hợp nhiều ứng dụng tải trung bình đến nặng. Tời mở thường dùng cho tải lớn hơn, yêu cầu kết cấu mạnh, bảo trì thuận tiện và cấu hình riêng cho công nghiệp nặng. Với tải trên 50 tấn, nên để kỹ sư tính cụ thể.

10.7. Biến tần có bắt buộc cho pa lăng tần suất cao không?

Không phải mọi trường hợp đều bắt buộc, nhưng rất nên cân nhắc khi tần suất cao, tải dễ lắc, cần định vị chính xác hoặc muốn giảm sốc cơ khí. Biến tần cũng giúp vận hành mềm hơn và giảm áp lực lên phanh, hộp số, kết cấu.

10.8. SHM có hỗ trợ khảo sát và tính chế độ làm việc không?

Có. SHM có thể hỗ trợ khảo sát hiện trường, xác định tải trọng, chiều cao nâng, khẩu độ, nguồn điện, môi trường, tần suất vận hành và đề xuất cấu hình pa lăng, cầu trục, cổng trục phù hợp.

11. Kết luận và khuyến nghị từ SHM

Chọn pa lăng theo tần suất sử dụng vận hành là cách tiếp cận thực tế và an toàn hơn so với chỉ chọn theo tải trọng. Khi bạn biết rõ số chu kỳ, thời gian chạy, phổ tải và môi trường làm việc, việc chọn pa lăng xích, pa lăng cáp điện, pa lăng dầm đôi hay tời mở sẽ rõ ràng hơn rất nhiều.

Khuyến nghị ngắn gọn của SHM:

• Không chọn sát tải: Hãy tính cả đồ gá, phụ kiện treo và biên an toàn kỹ thuật.
• Không bỏ qua tần suất: Cùng tải trọng nhưng khác số giờ chạy sẽ cần cấp làm việc khác nhau.
• Không tách pa lăng khỏi hệ cầu trục/cổng trục: Pa lăng, dầm, ray, nguồn điện, phanh và điều khiển phải đồng bộ.
• Không dùng một lịch bảo trì cho mọi thiết bị: Tần suất càng cao, kiểm tra càng phải sát.
• Nên khảo sát trước khi chốt mua: Một buổi khảo sát tốt có thể giúp tránh sai cấu hình trong nhiều năm vận hành.
