Chọn pa lăng cho cầu trục, cổng trục theo môi trường vận hành

Chọn pa lăng theo môi trường vận hành không chỉ là chọn đúng tải trọng. Bụi xi măng, hơi muối, hóa chất ăn mòn, khí dễ cháy, nhiệt độ cao hoặc yêu cầu phòng sạch đều có thể làm pa lăng nhanh xuống cấp nếu cấu hình ban đầu không phù hợp. Bài viết này giúp bạn, anh, chị xác định đúng rủi ro, hiểu nguyên nhân kỹ thuật và chọn giải pháp pa lăng phù hợp cho cầu trục, cổng trục trong từng điều kiện làm việc thực tế.

Bạn có thể tham khảo danh mục pa lăng cáp điện WorldHoists tiêu chuẩn Châu Âu nếu bạn muốn đối chiếu nhanh các dòng dầm đơn, dầm đôi, phòng nổ, chống bụi và tời mở.

1. Vì sao môi trường vận hành quyết định lựa chọn pa lăng

Một pa lăng có tải trọng danh nghĩa phù hợp vẫn có thể hỏng sớm nếu môi trường vận hành không được tính từ đầu. Đây là lỗi khá phổ biến khi chọn thiết bị nâng hạ cho nhà xưởng mới hoặc khi thay thế pa lăng cũ trên cầu trục, cổng trục.

1.1. Xác định vấn đề

Khi chọn pa lăng dùng trên cầu trục hoặc cổng trục, nhiều người thường bắt đầu bằng các thông số dễ thấy như tải trọng, chiều cao nâng, tốc độ nâng và giá thành. Những thông số đó đúng, nhưng chưa đủ.

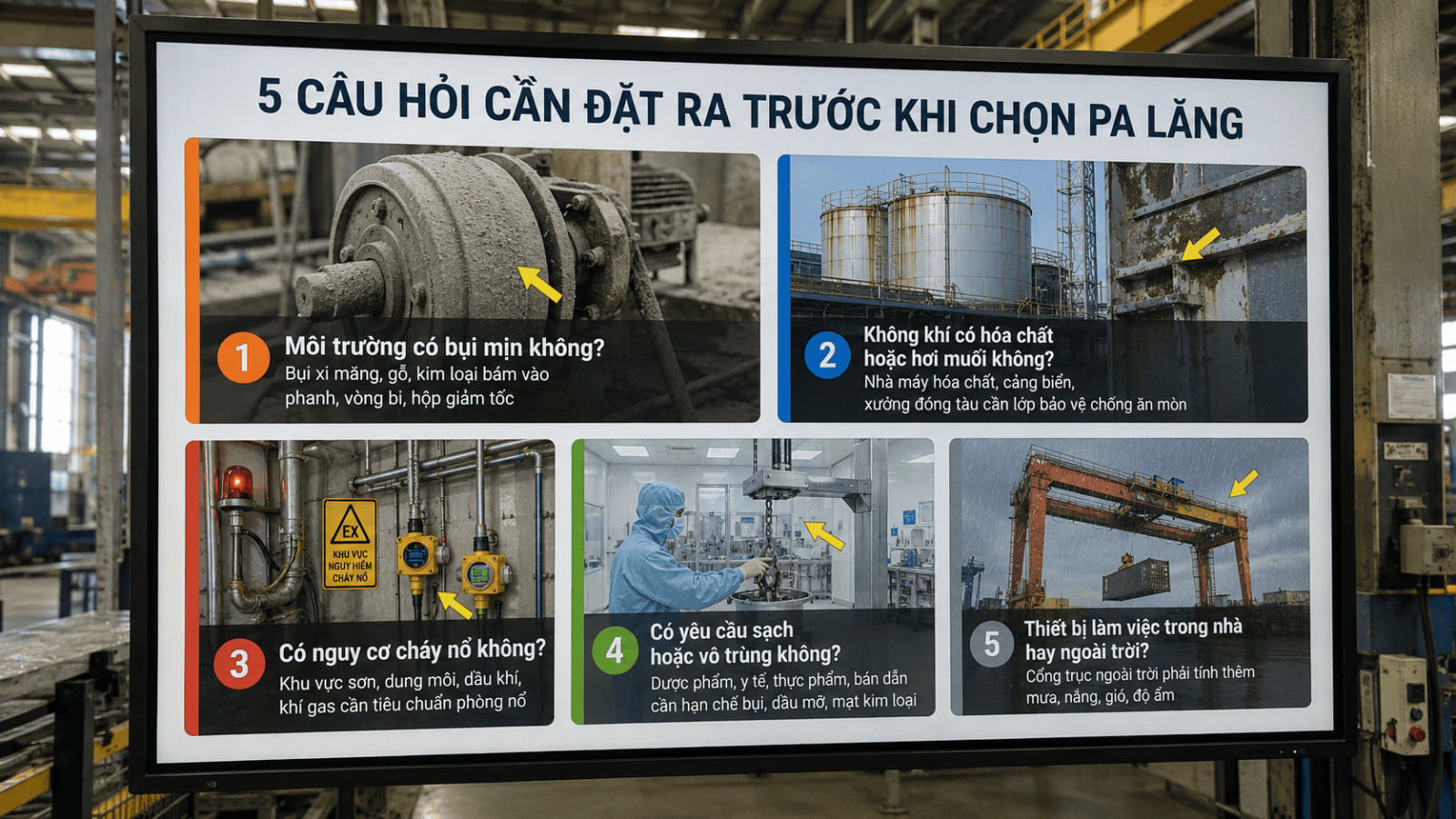

Các câu hỏi cần đặt ra ngay từ đầu gồm:

• Môi trường có bụi mịn không: Bụi xi măng, bụi gỗ, bụi kim loại hoặc bột nguyên liệu có thể bám vào phanh, vòng bi, hộp giảm tốc và tủ điện.
• Không khí có hóa chất hoặc hơi muối không: Nhà máy hóa chất, cảng biển, xưởng đóng tàu và khu vực ven biển cần lớp bảo vệ chống ăn mòn tốt hơn nhà xưởng khô ráo.
• Có nguy cơ cháy nổ không: Khu vực sơn, dung môi, dầu khí, khí gas hoặc bụi hữu cơ dễ cháy cần xem xét tiêu chuẩn phòng nổ, không thể dùng pa lăng thường.
• Có yêu cầu sạch hoặc vô trùng không: Dược phẩm, y tế, thực phẩm và bán dẫn cần hạn chế bụi, dầu mỡ, mạt kim loại và vật liệu dễ bong tróc.
• Thiết bị làm việc trong nhà hay ngoài trời: Cổng trục ngoài trời phải tính thêm mưa, nắng, gió, độ ẩm, bụi và chu kỳ kiểm định ngắn hơn.

1.2. Giải thích nguyên nhân gốc rễ

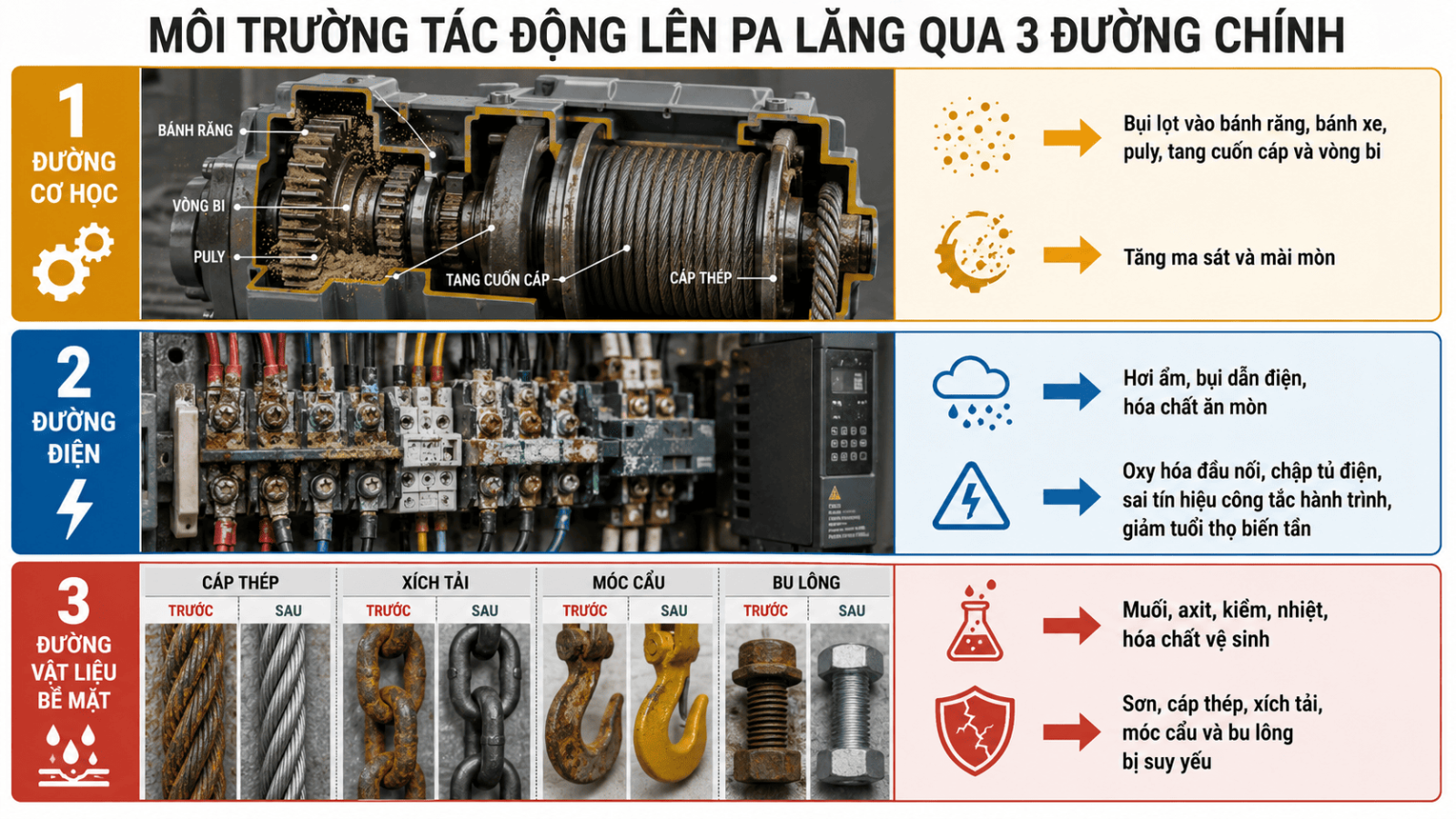

Môi trường tác động vào pa lăng theo ba đường chính:

• Cơ khí: Bụi và hạt mài lọt vào cụm bánh răng, bánh xe, puly, tang cuốn cáp và vòng bi, làm tăng ma sát và mài mòn.
• Điện điều khiển: Hơi ẩm, bụi dẫn điện hoặc hóa chất ăn mòn có thể làm oxy hóa đầu nối, chập tủ điện, sai tín hiệu công tắc hành trình hoặc giảm tuổi thọ biến tần.
• Vật liệu bề mặt: Sơn, cáp thép, xích tải, móc cẩu và bu lông chịu tác động của muối, axit, kiềm, nhiệt hoặc hóa chất vệ sinh.

Vì vậy, chọn pa lăng theo môi trường vận hành là cách giảm rủi ro ngay từ thiết kế, thay vì chờ thiết bị hỏng rồi mới tăng tần suất bảo trì.

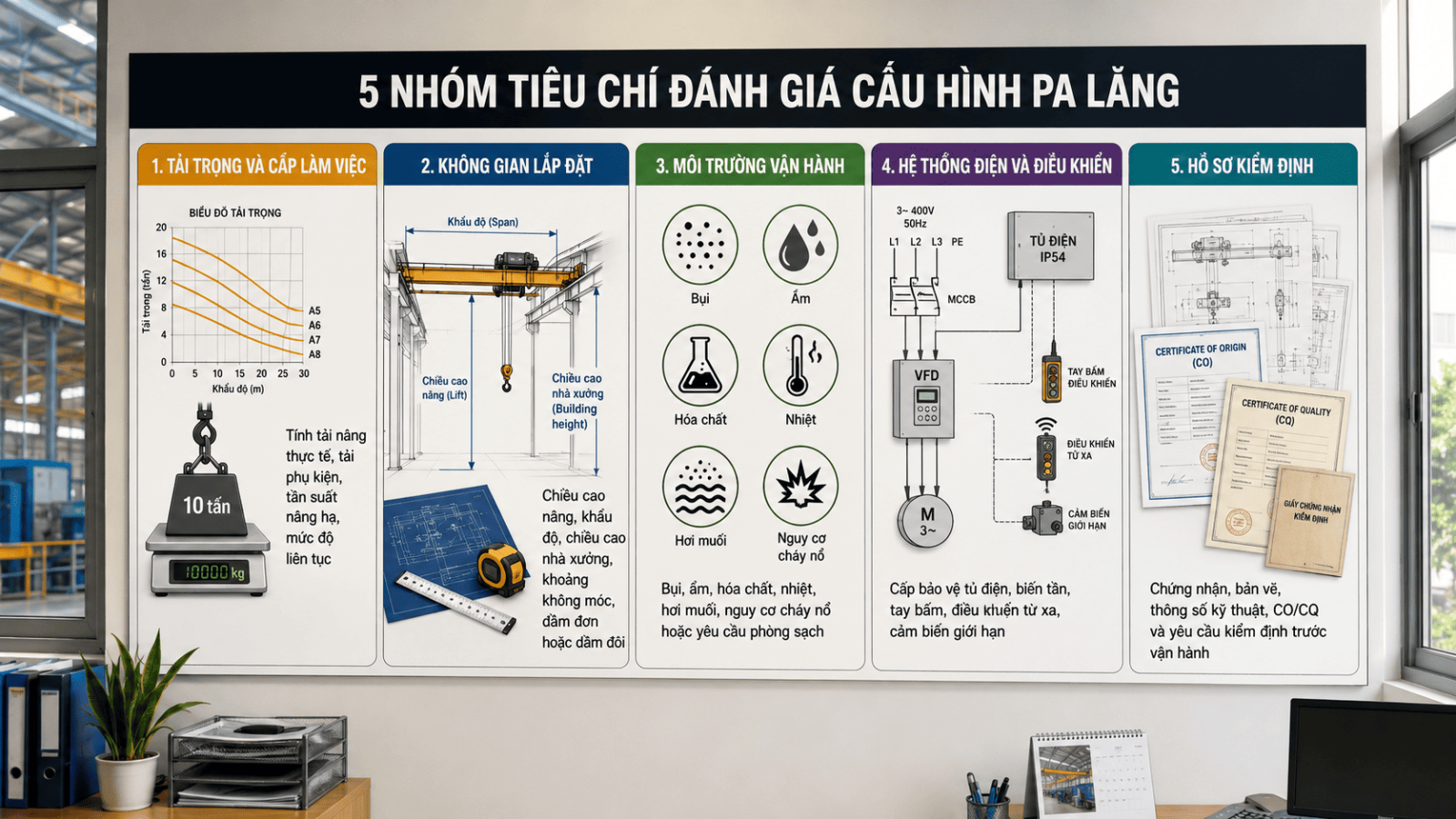

1.3. Đưa ra giải pháp

Cách tiếp cận thực tế là chọn theo tổ hợp điều kiện, không chọn theo một thông số đơn lẻ. Với kinh nghiệm tư vấn thiết bị nâng hạ của SHM, một cấu hình pa lăng nên được đánh giá theo các nhóm sau:

• Tải trọng và cấp làm việc: Tính tải nâng thực tế, tải phụ kiện, tần suất nâng hạ và mức độ làm việc liên tục.
• Không gian lắp đặt: Kiểm tra chiều cao nâng, khẩu độ, chiều cao nhà xưởng, khoảng không móc và kiểu dầm đơn hoặc dầm đôi.
• Môi trường vận hành: Xác định bụi, ẩm, hóa chất, nhiệt, hơi muối, nguy cơ cháy nổ hoặc yêu cầu phòng sạch.
• Hệ thống điện và điều khiển: Chọn cấp bảo vệ tủ điện, biến tần, tay bấm, điều khiển từ xa và cảm biến giới hạn.
• Hồ sơ kiểm định: Kiểm tra chứng nhận, bản vẽ, thông số kỹ thuật, CO/CQ và yêu cầu kiểm định trước khi vận hành.

2. Khung 3 bước tư vấn trước khi chọn pa lăng

Nếu bạn chưa chắc nên chọn pa lăng thường, pa lăng chống bụi, pa lăng phòng nổ hay pa lăng tời mở, hãy đi theo khung 3 bước dưới đây. Đây cũng là cách SHM thường dùng khi khảo sát hiện trường cho khách hàng.

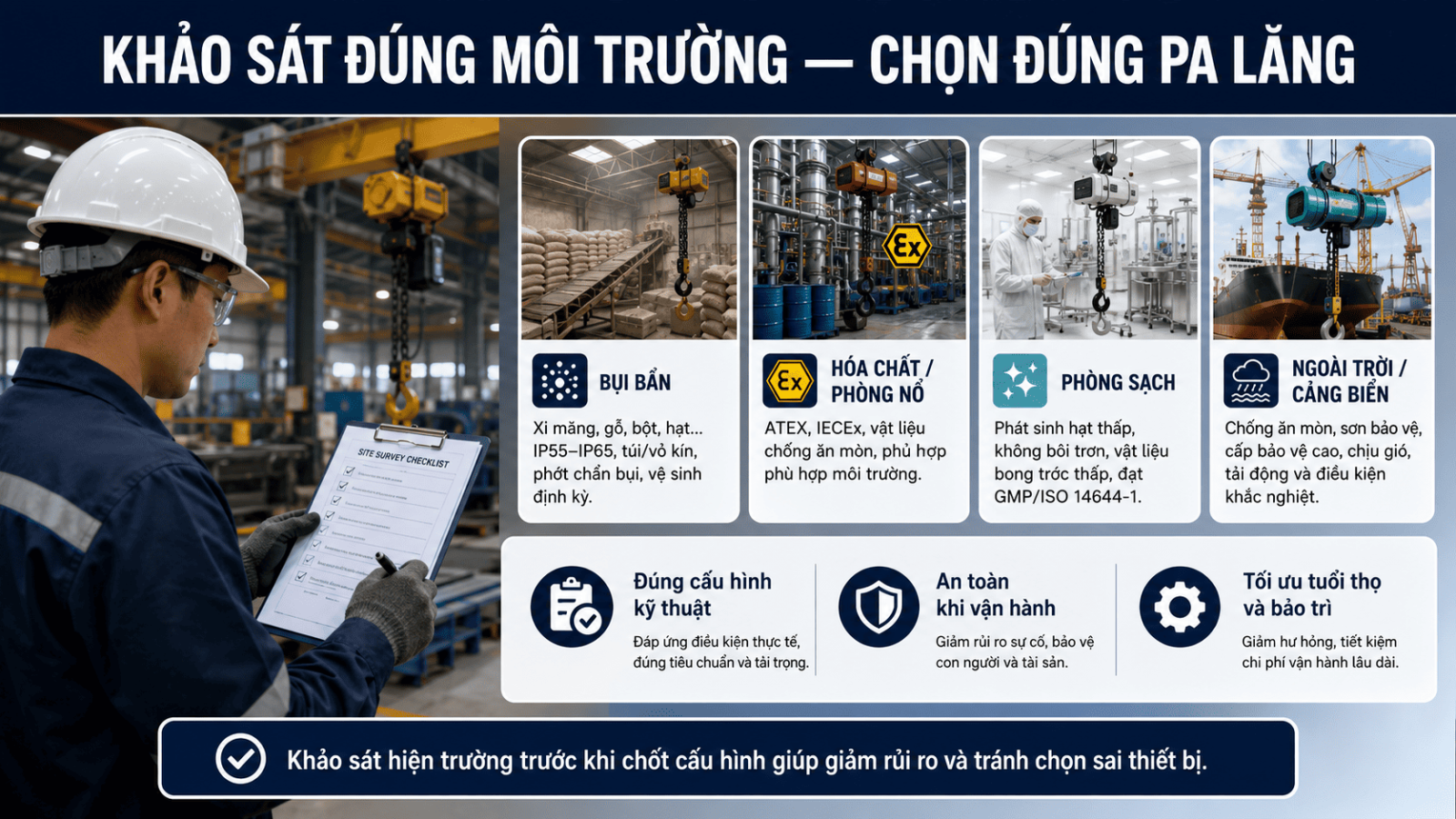

2.1. Bước 1: Xác định điều kiện môi trường thực tế

Trước khi hỏi báo giá, bạn nên ghi lại các dữ liệu sau:

• Vị trí lắp đặt: Trong nhà, ngoài trời, ven biển, khu hóa chất, khu sơn, phòng sạch hoặc khu nhiệt cao.
• Tác nhân chính: Bụi, hơi muối, hơi dung môi, hóa chất ăn mòn, hơi nước, nhiệt độ cao hoặc rung động.
• Tần suất làm việc: Số ca mỗi ngày, số lần nâng hạ mỗi giờ, tải nâng trung bình và tải nâng lớn nhất.
• Dạng tải: Khuôn đúc, thép tấm, cấu kiện bê tông, container phụ trợ, motor ô tô, bao nguyên liệu hoặc thiết bị công nghệ.
• Yêu cầu vận hành: Nâng nhanh, hạ chính xác, chống lắc, chạy êm, chống phát tia lửa hoặc dễ vệ sinh.

2.2. Bước 2: Phân tích nguy cơ kỹ thuật theo từng tác nhân

Sau khi có dữ liệu hiện trường, hãy quy đổi tác nhân môi trường thành rủi ro kỹ thuật:

• Bụi mịn: Cần tăng cấp bảo vệ IP, phớt chặn bụi, tủ điện kín và lịch vệ sinh định kỳ.
• Hóa chất ăn mòn: Cần sơn phủ phù hợp, vật liệu chống ăn mòn, tủ điện kín và kiểm soát đầu nối điện.
• Khí hoặc hơi dễ cháy: Cần phân vùng nguy hiểm, kiểm tra ATEX, IECEx hoặc tiêu chuẩn phòng nổ tương đương theo hồ sơ dự án.
• Hơi muối và ngoài trời: Cần xử lý chống ăn mòn, cáp mạ kẽm hoặc cấu hình bảo vệ tốt hơn, tủ điện có chống ẩm.
• Phòng sạch: Cần hạn chế phát sinh hạt, dầu mỡ, bụi carbon và bề mặt khó vệ sinh.
• Nhiệt và công nghiệp nặng: Cần đánh giá cấp làm việc, phanh, động cơ, cáp, vật liệu cách nhiệt và phương án bảo trì.

2.3. Bước 3: Đối chiếu giải pháp pa lăng phù hợp

Sau khi xác định nguy cơ, bạn mới chọn dòng pa lăng:

• Dầm đơn thu móc cao: Phù hợp nhà xưởng cần tối ưu chiều cao nâng, tải trọng vừa và không gian hạn chế.
• Dầm đôi: Phù hợp tải nặng, tần suất cao, khẩu độ lớn và dây chuyền công nghiệp.
• Chống bụi hoặc phòng sạch: Phù hợp môi trường cần hạn chế bụi xâm nhập hoặc bụi phát sinh từ thiết bị.
• Phòng nổ: Phù hợp nhà máy hóa chất, sơn, dầu khí và khu vực có hơi dễ cháy.
• Tời mở: Phù hợp tải nặng, cảng biển, đóng tàu, kết cấu lớn và các dự án cần cấu hình riêng.

3. Chọn pa lăng theo từng môi trường cụ thể

Phần này đi vào các nhóm môi trường thường gặp tại Việt Nam. Mỗi nhóm đều theo cùng logic: xác định vấn đề, giải thích nguyên nhân gốc rễ và đưa ra giải pháp phù hợp.

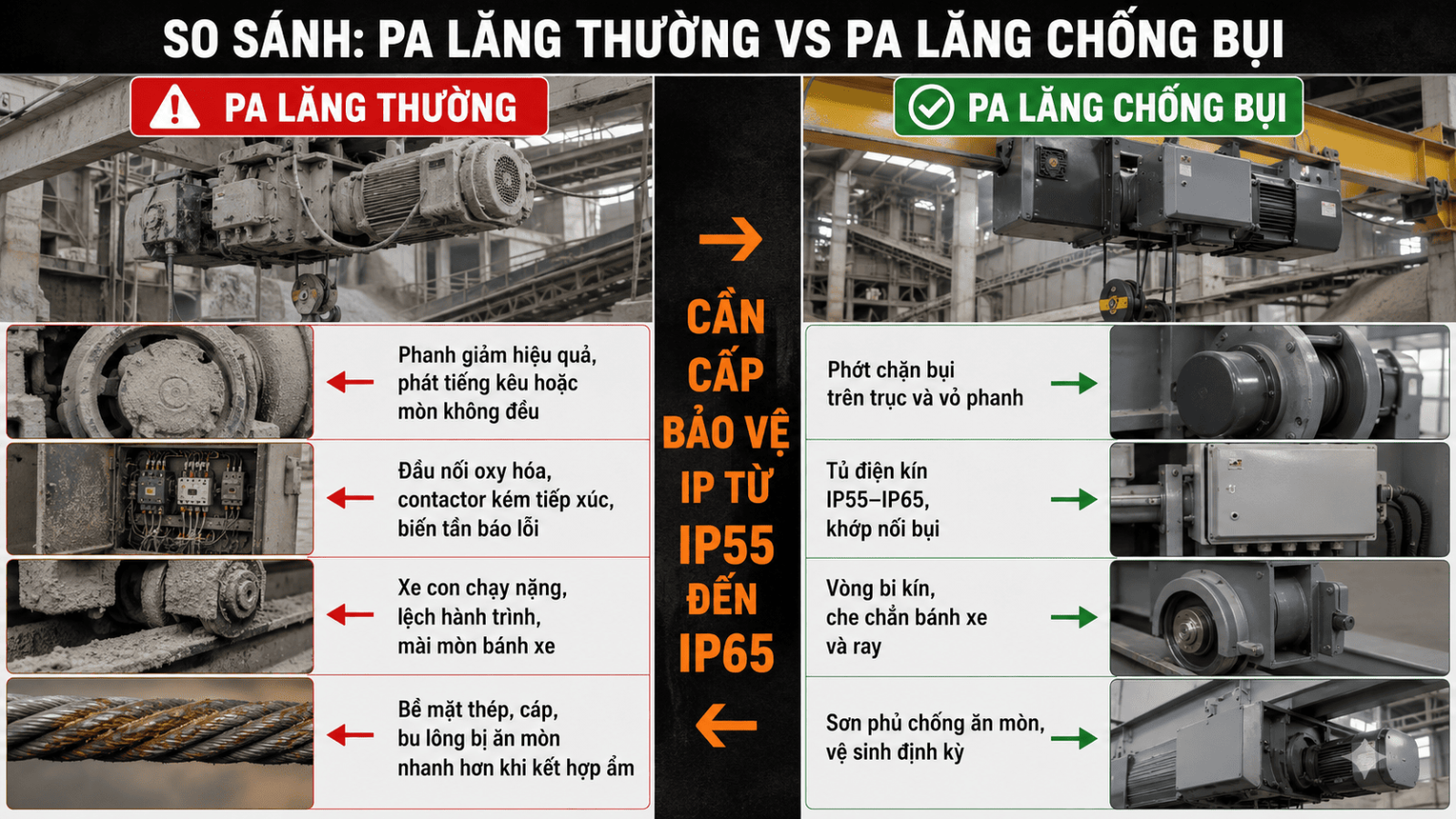

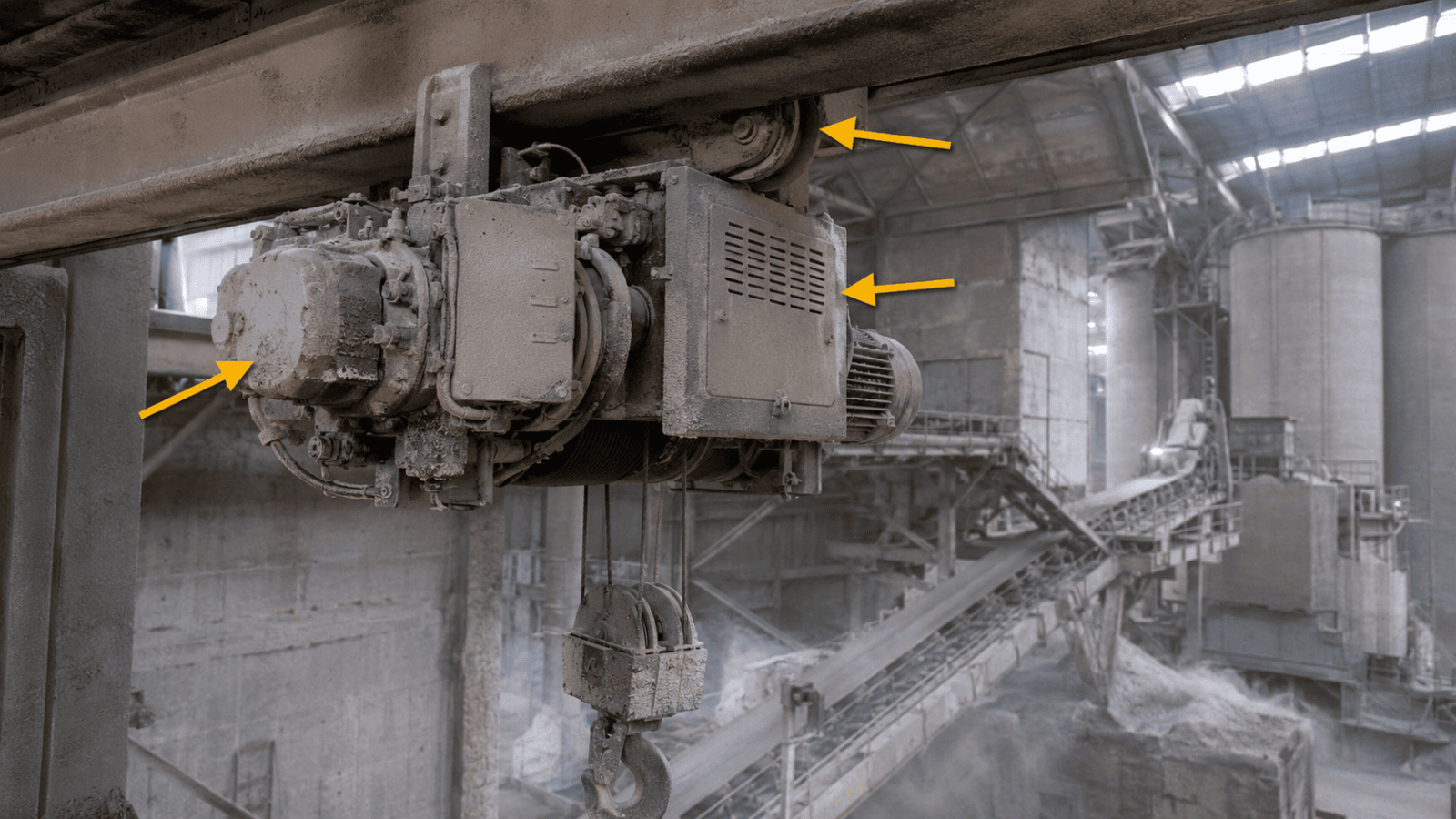

3.1. Môi trường bụi bẩn: xi măng, luyện kim, chế biến gỗ

Đây là nhóm môi trường khiến pa lăng hỏng âm thầm. Bụi không làm thiết bị dừng ngay, nhưng tích tụ từng ngày trong hộp điện, phanh, bánh xe con, ray di chuyển và cụm truyền động.

3.1.1. Xác định vấn đề

Trong nhà máy xi măng, xưởng gỗ, xưởng đúc hoặc luyện kim, bụi có thể xuất hiện liên tục. Khi bạn cần chọn pa lăng dùng trên cổng trục trong môi trường có nhiều bụi bẩn, không nên chỉ hỏi tải trọng bao nhiêu tấn. Câu hỏi đúng hơn là bụi mịn hay bụi thô, bụi có dẫn điện không, bụi có dễ cháy không và thiết bị có làm việc gần nguồn nhiệt không.

Các rủi ro thường gặp gồm:

• Bụi bám phanh: Phanh giảm hiệu quả, phát tiếng kêu hoặc mòn không đều.
• Bụi vào tủ điện: Đầu nối oxy hóa, contactor kém tiếp xúc hoặc biến tần báo lỗi.
• Bụi vào bánh xe và ray: Xe con chạy nặng, lệch hành trình hoặc mài mòn bánh xe.
• Bụi kết hợp độ ẩm: Bề mặt thép, cáp và bu lông dễ bị ăn mòn nhanh hơn.
• Bụi gỗ hoặc bụi hữu cơ: Có thể tạo rủi ro cháy nếu nồng độ bụi cao và có nguồn đánh lửa.

3.1.2. Nguyên nhân gốc rễ

Pa lăng thường không được thiết kế để chống bụi ở mức cao. Nếu vỏ động cơ, tủ điện, công tắc hành trình và cụm truyền động không đủ kín, bụi sẽ đi vào đúng những vị trí cần sạch và ổn định nhất.

Với bụi xi măng, bụi có thể mang tính kiềm. Với bụi kim loại, nguy cơ mài mòn và dẫn điện cần được chú ý. Với bụi gỗ, vấn đề không chỉ là bẩn máy mà còn là kiểm soát nhiệt, tia lửa và vệ sinh khu vực vận hành.

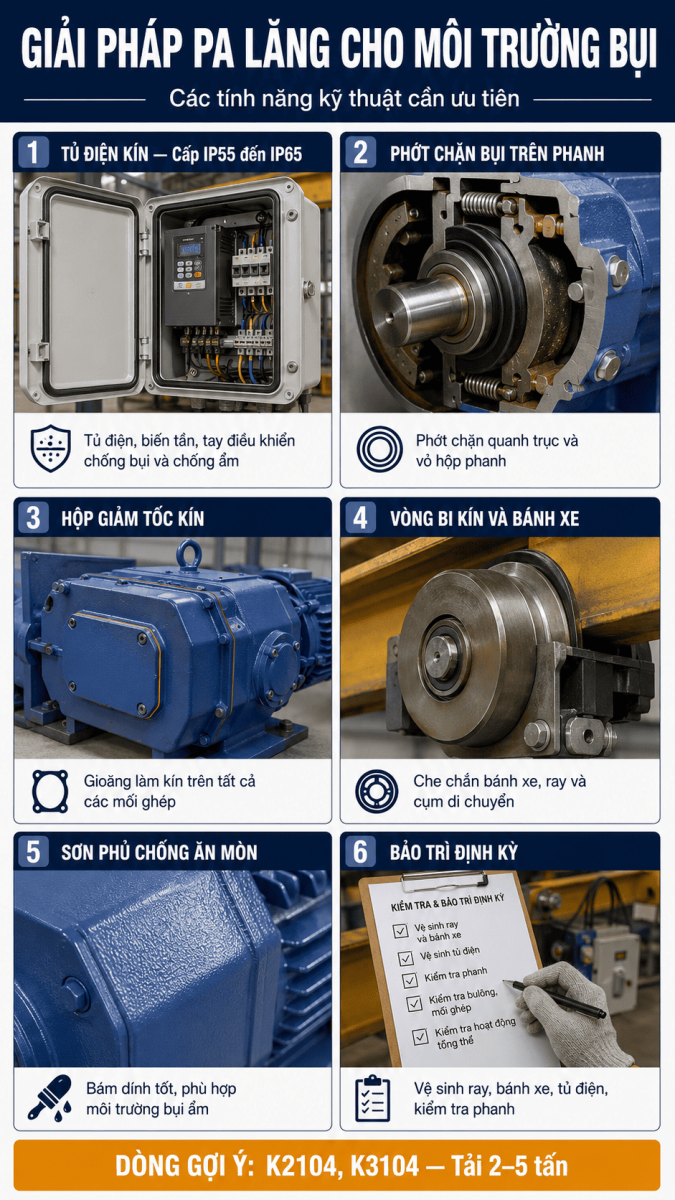

3.1.3. Giải pháp khuyến nghị

Với môi trường bụi, chọn pa lăng theo môi trường vận hành nên ưu tiên các tiêu chí sau:

• Cấp bảo vệ IP: Nên xem xét từ IP55 đến IP65 tùy mức bụi, hơi ẩm và vị trí tủ điện.
• Tủ điện kín: Tủ điện, biến tần và tay điều khiển nên có khả năng chống bụi, chống ẩm phù hợp.
• Phớt và che chắn: Các vị trí trục, bánh xe, hộp giảm tốc và ngõ ra truyền động cần được che chắn tốt.
• Sơn phủ: Nên dùng sơn phủ có khả năng bám dính và chống ăn mòn tốt, đặc biệt với môi trường bụi ẩm.
• Bảo trì: Cần có lịch vệ sinh ray, bánh xe, tủ điện, khe tản nhiệt và kiểm tra phanh định kỳ.

Với tải trọng 2 - 5 tấn, bạn có thể tham khảo pa lăng chống bụi WorldHoists K2104 thu móc cao và pa lăng chống bụi WorldHoists K3104 thu móc cao. Nếu muốn đọc riêng về nhóm này, xem bài pa lăng WorldHoists chống bụi.

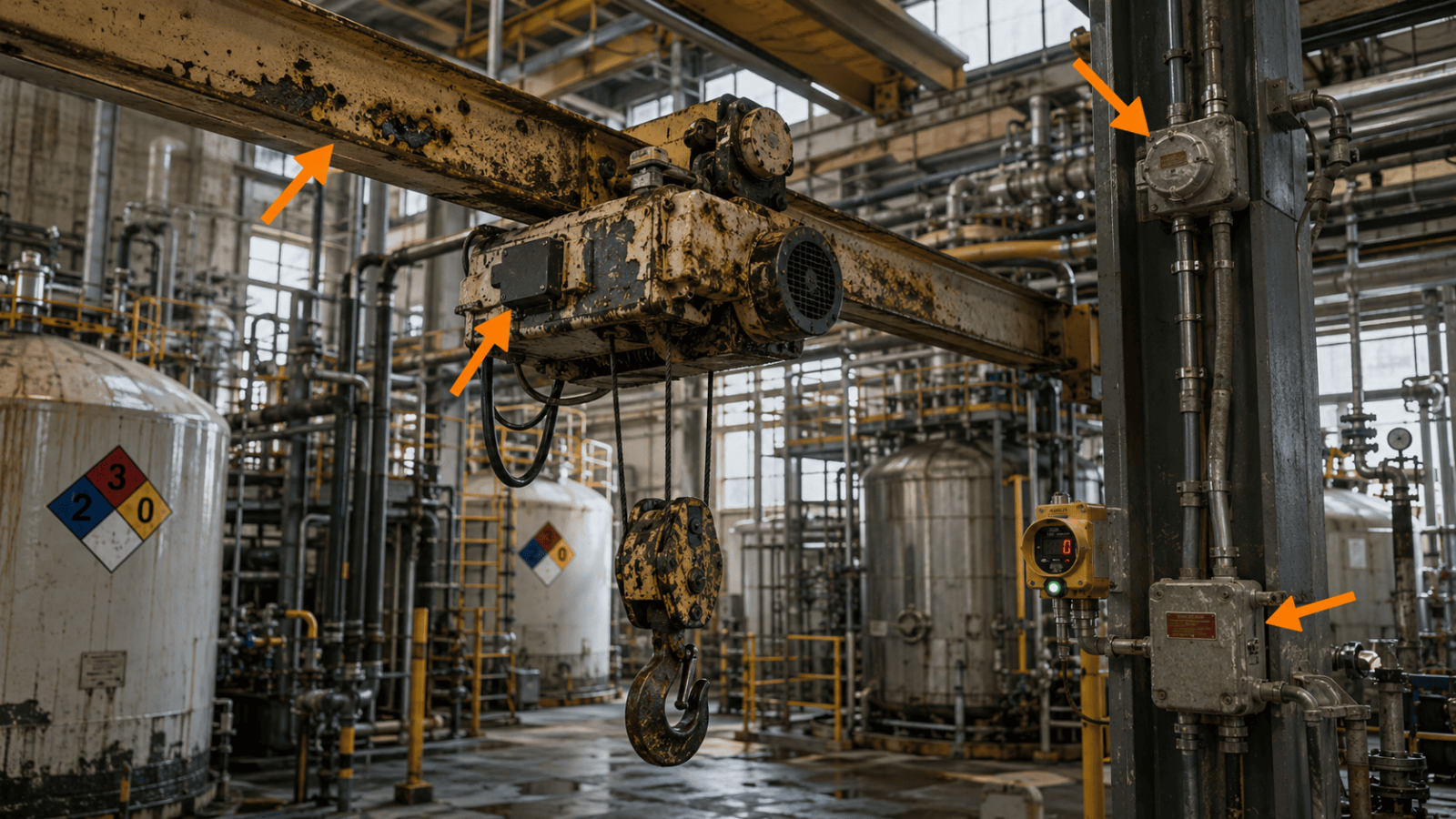

3.2. Môi trường hóa chất, chất ăn mòn và khu vực dễ cháy nổ

Nhà máy hóa chất, khu sơn, kho dung môi, dầu khí và một số khu chế biến có hơi dễ cháy không thể dùng chung một cách chọn với nhà xưởng cơ khí thông thường.

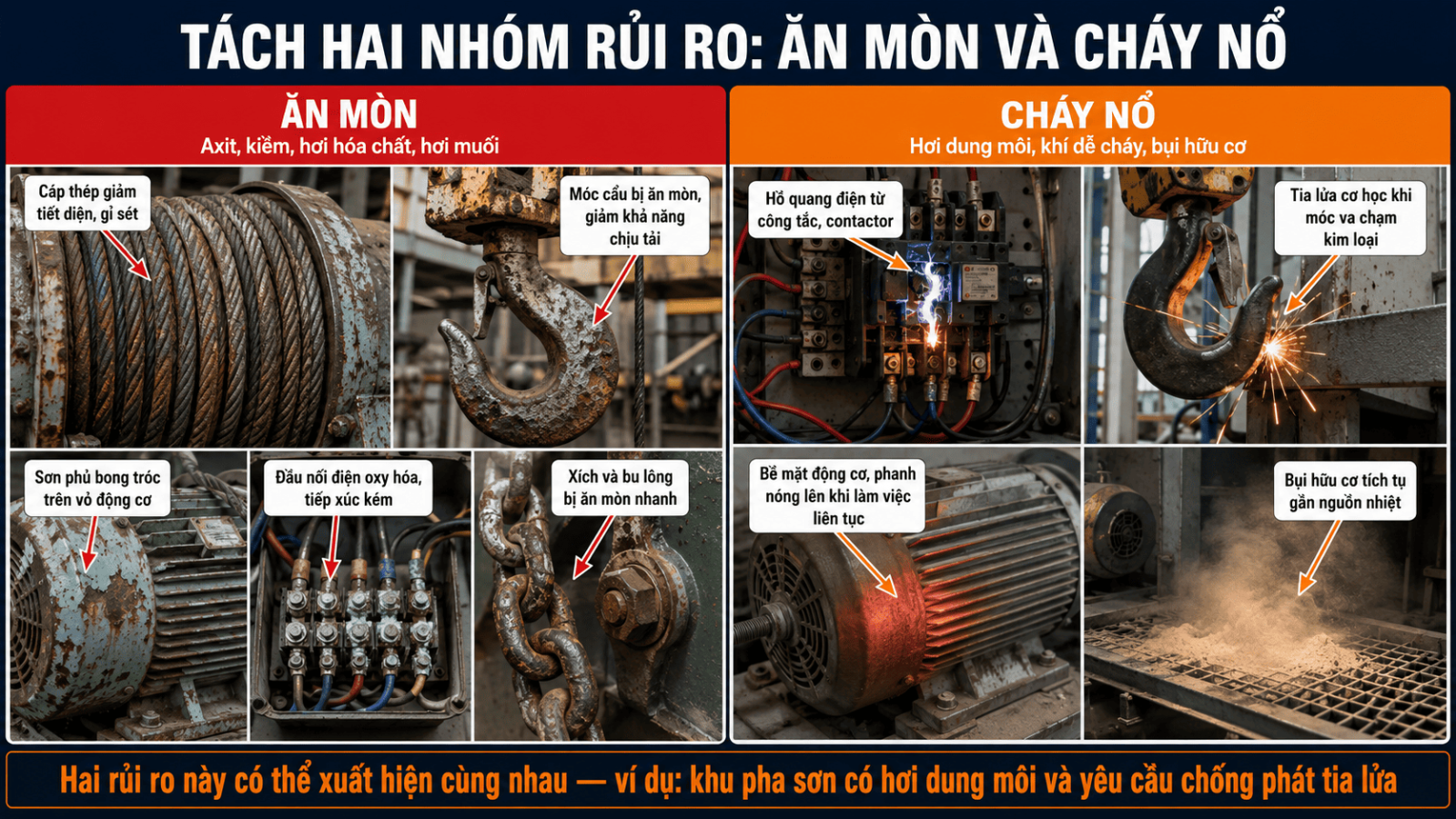

3.2.1. Xác định vấn đề

Khi chọn pa lăng dùng trên cổng trục trong môi trường có nhiều hóa chất ăn mòn, bạn cần tách hai nhóm rủi ro:

• Ăn mòn: Axit, kiềm, hơi hóa chất hoặc hơi muối làm hỏng sơn, cáp, xích, bu lông, đầu nối điện và vỏ tủ.
• Cháy nổ: Hơi dung môi, khí dễ cháy hoặc bụi dễ cháy có thể bắt lửa nếu gặp tia lửa điện, tia lửa cơ khí hoặc bề mặt quá nóng.

Hai rủi ro này có thể xuất hiện cùng nhau. Ví dụ, khu pha sơn có hơi dung môi và yêu cầu chống phát tia lửa. Nhà máy hóa chất có thể vừa ăn mòn mạnh, vừa có khu vực phân vùng nguy hiểm.

3.2.2. Nguyên nhân gốc rễ

Pa lăng thường có nhiều nguồn phát sinh rủi ro trong môi trường cháy nổ:

• Mạch điện: Công tắc, contactor, motor, phanh điện từ và đầu nối có thể phát sinh hồ quang nếu thiết kế không phù hợp.
• Ma sát cơ khí: Bánh xe, móc, xích, puly hoặc va chạm tải có thể tạo tia lửa cơ học.
• Nhiệt bề mặt: Motor, phanh và điện trở có thể nóng lên trong quá trình làm việc liên tục.
• Ăn mòn: Hóa chất làm giảm tiết diện cáp, xích, móc và bu lông, khiến thiết bị suy yếu trước khi nhìn thấy rõ bằng mắt thường.

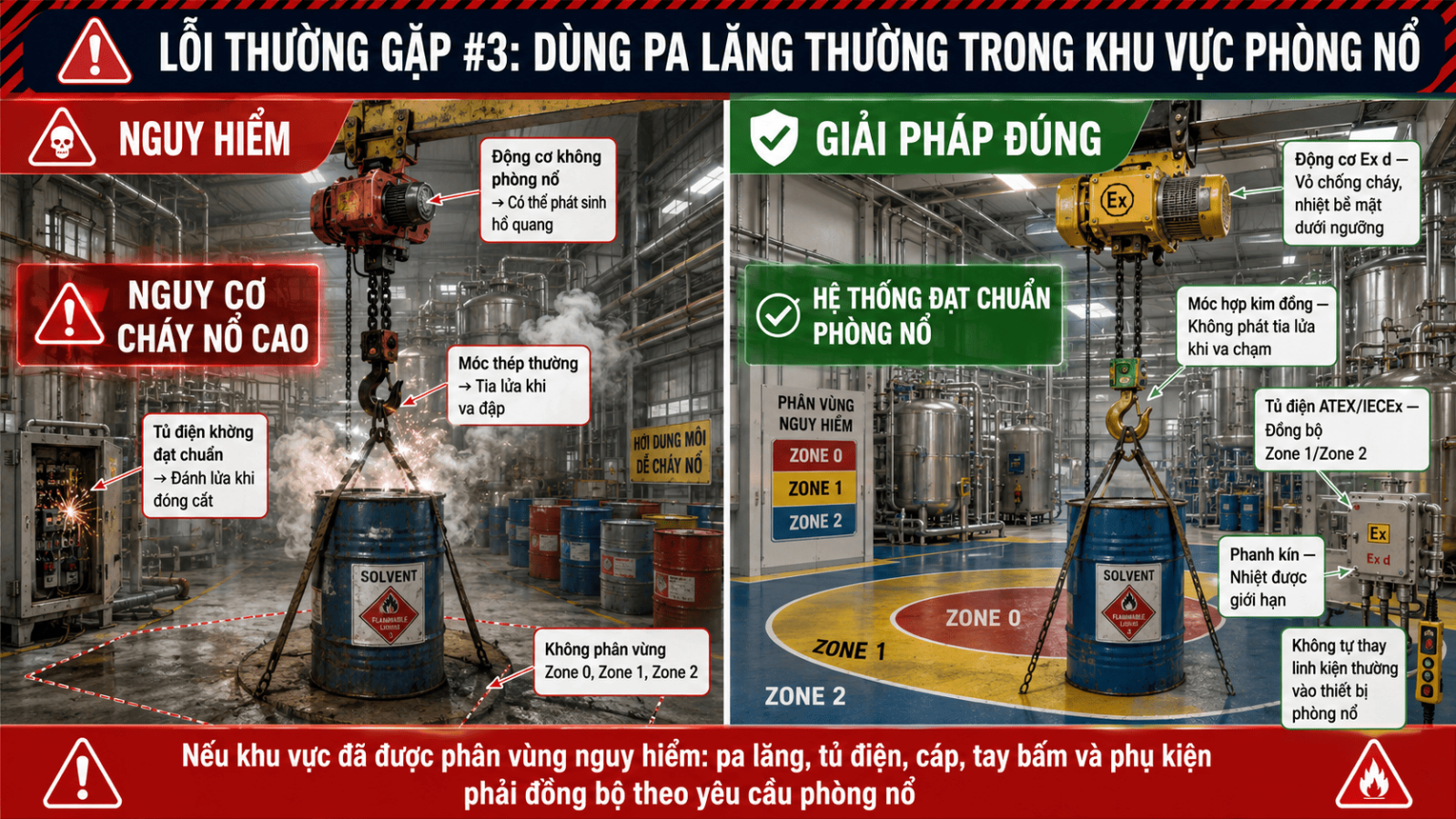

3.2.3. Giải pháp khuyến nghị

Với khu vực có nguy cơ cháy nổ, cần yêu cầu đơn vị thiết kế phân vùng nguy hiểm trước khi chốt thiết bị. Các tiêu chuẩn như ATEX và IECEx thường được dùng để kiểm soát thiết bị trong môi trường khí, hơi hoặc bụi dễ cháy. Với dự án tại Việt Nam, anh, chị nên yêu cầu hồ sơ kỹ thuật và chứng nhận phù hợp theo tiêu chuẩn được chủ đầu tư hoặc tư vấn thiết kế quy định.

Các điểm cần kiểm tra gồm:

• Phân vùng nguy hiểm: Xác định Zone 0, Zone 1, Zone 2 với khí hoặc hơi dễ cháy; môi trường bụi dễ cháy cần đánh giá riêng.
• Kiểu bảo vệ phòng nổ: Kiểm tra vỏ phòng nổ, an toàn nội tại, chống phát tia lửa và giới hạn nhiệt độ bề mặt.
• Vật liệu cơ khí: Bánh xe, móc, cáp, xích và puly cần hạn chế nguy cơ phát tia lửa khi có va chạm hoặc ma sát.
• Tủ điện và điều khiển: Tủ, cáp điện, tay bấm và thiết bị điều khiển phải đồng bộ với yêu cầu phòng nổ.
• Bảo trì: Không tự thay linh kiện thường vào thiết bị phòng nổ, vì có thể làm mất tính phù hợp của toàn bộ hệ thống.

Với tải 2 - 10 tấn, bạn có thể tham khảo pa lăng phòng nổ WorldHoists KEK2104 thu móc cao, pa lăng phòng nổ WorldHoists KEK3104 hoặc pa lăng thu móc cao phòng nổ WorldHoists KEH4104. Với thông tin tư vấn riêng cho môi trường hóa chất, xem thêm bài pa lăng phòng nổ cho nhà máy hóa chất.

3.3. Môi trường phòng sạch: dược phẩm, y tế, thực phẩm, bán dẫn

Phòng sạch có logic chọn pa lăng rất khác. Vấn đề không chỉ là thiết bị chịu được môi trường, mà là thiết bị không được làm bẩn môi trường.

3.3.1. Xác định vấn đề

Trong dược phẩm, y tế, thực phẩm hoặc bán dẫn, pa lăng có thể trở thành nguồn phát sinh hạt bụi, dầu mỡ hoặc vật liệu bong tróc nếu cấu hình không phù hợp. Với phòng sạch cấp cao, rủi ro nhỏ cũng có thể ảnh hưởng đến sản phẩm, quy trình nghiệm thu và tiêu chuẩn GMP hoặc ISO 14644-1.

Các điểm cần làm rõ gồm:

• Cấp sạch yêu cầu: ISO 5, ISO 7, ISO 8 hoặc phân cấp theo GMP.
• Vị trí lắp đặt: Khu sản xuất, khu đóng gói, kho nguyên liệu, phòng cân hay khu kỹ thuật phụ trợ.
• Yêu cầu vệ sinh: Có dùng hóa chất vệ sinh định kỳ không, có yêu cầu inox không, có hạn chế dầu mỡ không.
• Nguồn phát sinh hạt: Xích, cáp, bánh xe, phanh, chổi than motor, sơn phủ và mỡ bôi trơn.

3.3.2. Nguyên nhân gốc rễ

Pa lăng thông thường có thể sinh hạt từ ma sát xích hoặc cáp, bụi phanh, bụi carbon, sơn bong tróc và dầu mỡ rò rỉ. Trong phòng sạch, những yếu tố này cần được kiểm soát ngay từ thiết kế.

Với khu vực có dung môi hoặc cồn, ngoài yêu cầu sạch còn cần kiểm tra nguy cơ phòng nổ. Đây là lý do một nhà máy dược có thể cần nhiều loại pa lăng khác nhau cho từng khu vực, thay vì dùng một model chung.

3.3.3. Giải pháp khuyến nghị

Với phòng sạch, chọn pa lăng theo môi trường vận hành nên ưu tiên:

• Bề mặt dễ vệ sinh: Hạn chế góc kẹt bụi, ưu tiên bề mặt phủ tốt hoặc inox khi quy trình yêu cầu.
• Cơ cấu kín: Hộp giảm tốc, phanh, động cơ và tủ điện cần hạn chế phát sinh bụi ra môi trường.
• Vật liệu phù hợp: Xích, cáp, móc, bánh xe và lớp phủ phải chịu được hóa chất vệ sinh nếu có.
• Bôi trơn kiểm soát: Dầu mỡ cần phù hợp khu vực sản xuất, tránh rò rỉ vào sản phẩm hoặc bao bì.
• Hồ sơ nghiệm thu: Cần làm rõ tiêu chuẩn sạch, vật liệu, bảo trì và quy trình vệ sinh trước khi đặt hàng.

Với dải tải 2 - 5 tấn, các dòng K2104 và K3104 của WorldHoists có thể được xem xét cho nhóm ứng dụng cần chống bụi, thu móc cao và kiểm soát tốt khu vực nâng. Bạn có thể đọc thêm bài pa lăng nâng hạ dùng trong ngành dược phẩm để tách riêng yêu cầu phòng sạch, kháng hóa chất và phòng nổ trong nhà máy dược.

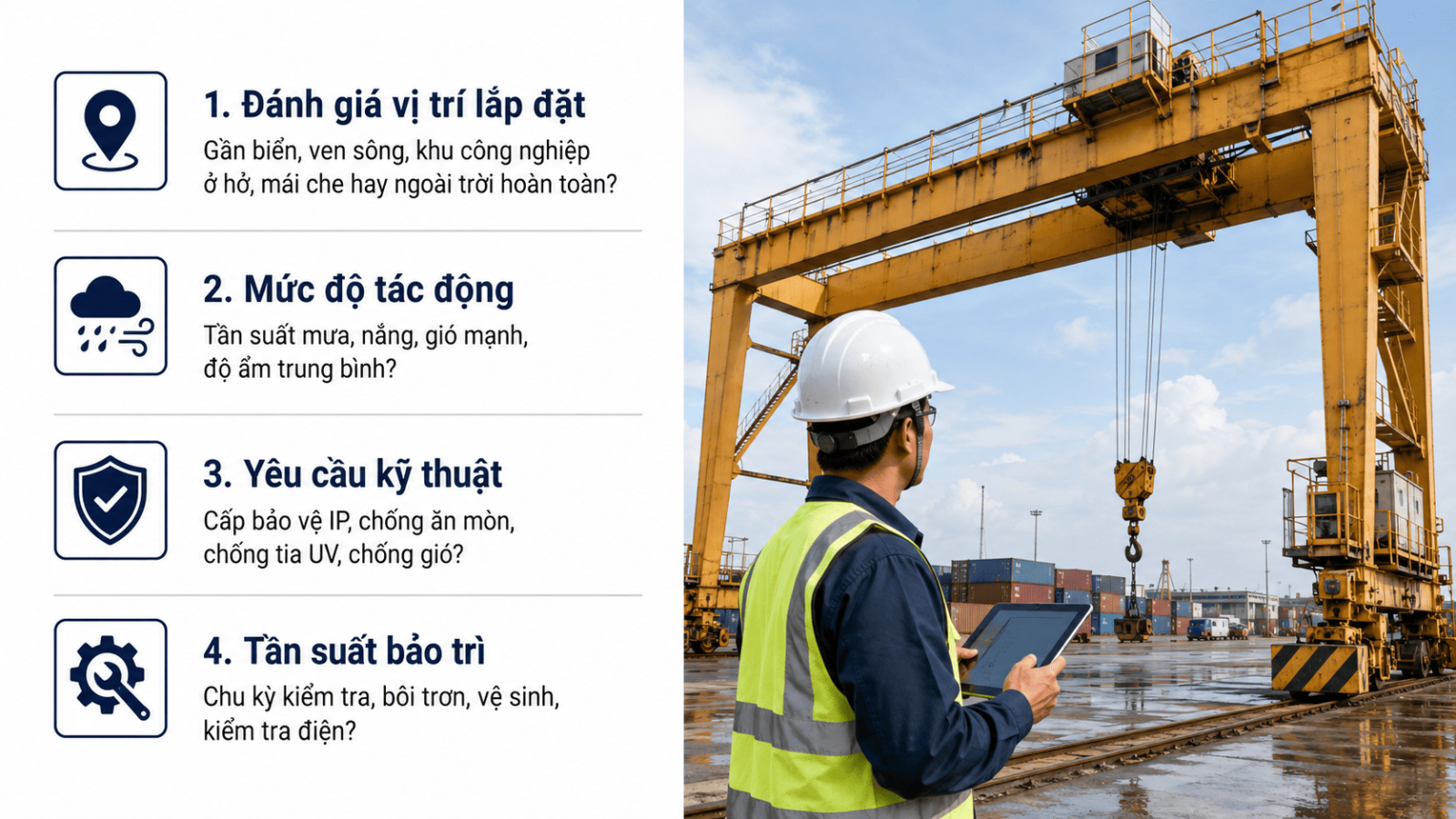

3.4. Môi trường hàng hải, cảng biển và xưởng đóng tàu

Cảng biển, khu ven biển và xưởng đóng tàu là môi trường khắc nghiệt vì thiết bị chịu đồng thời hơi muối, độ ẩm cao, tải nặng, gió và cường độ làm việc lớn.

3.4.1. Xác định vấn đề

Khi chọn pa lăng dùng trên cầu trục trong cảng biển hoặc xưởng đóng tàu, bạn cần phân biệt ba nhóm công việc:

• Gia công kết cấu lớn: Nâng thép tấm, block tàu, cụm kết cấu hàn và chi tiết có kích thước lớn.
• Lắp ráp và căn chỉnh: Cần nâng hạ êm, điều khiển tốc độ tốt và hạn chế sốc tải.
• Bảo trì, sửa chữa: Cần thiết bị linh hoạt, dễ thay thế phụ kiện và chịu được môi trường ẩm mặn.

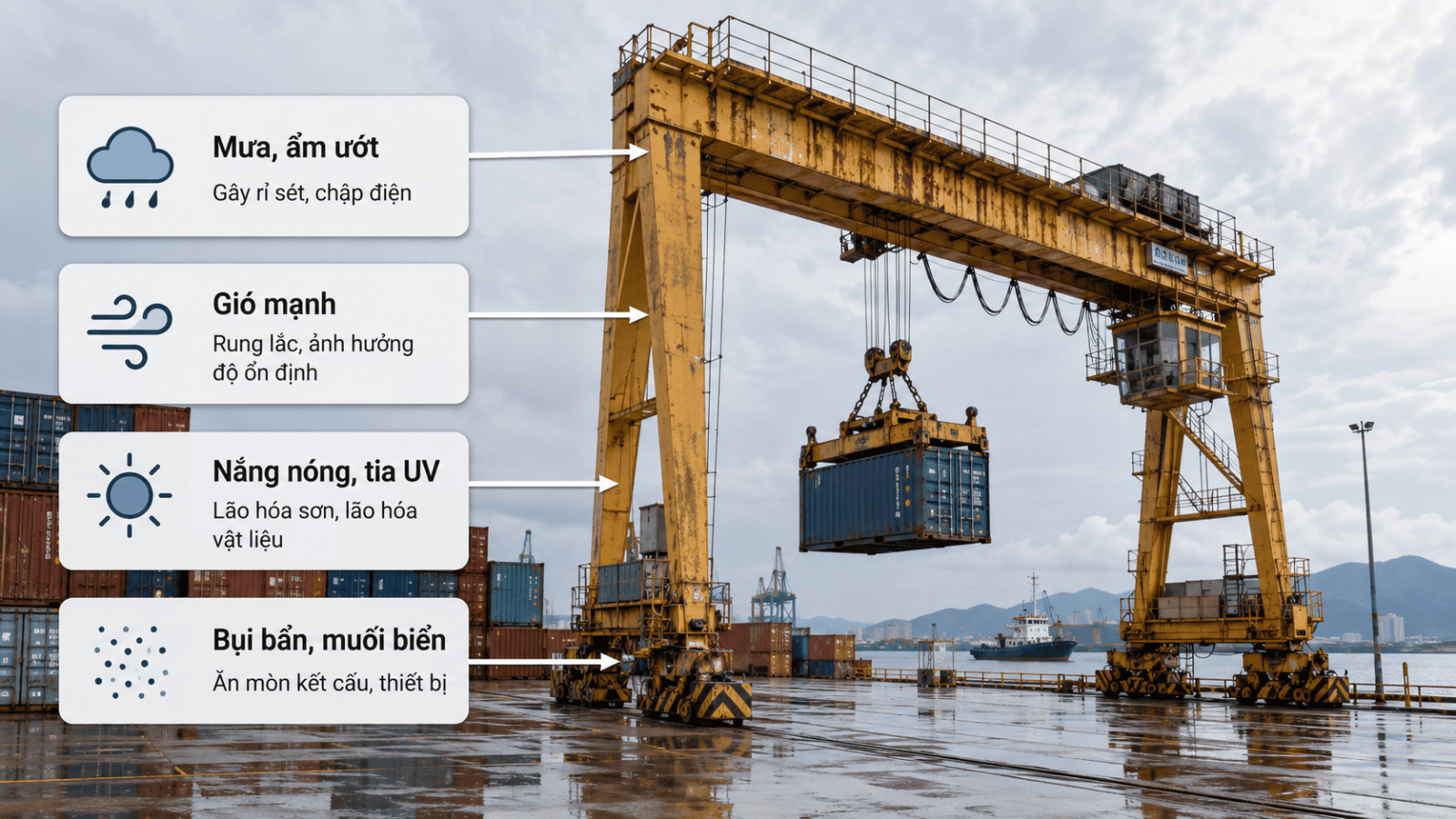

Với cổng trục ngoài trời, tải trọng gió và điều kiện thời tiết cũng ảnh hưởng đến vận hành, bảo trì và chu kỳ kiểm định.

3.4.2. Nguyên nhân gốc rễ

Hơi muối làm tăng tốc độ ăn mòn của thép, cáp, bu lông và vỏ tủ điện. Độ ẩm cao có thể gây đọng sương trong tủ điện, làm chập mạch hoặc oxy hóa đầu nối. Với tải nặng, chỉ một sai lệch nhỏ ở phanh, cáp hoặc hộp giảm tốc cũng có thể làm tăng chi phí dừng máy.

Trong ngành đóng tàu, tải thường có kích thước lớn và điểm treo không đơn giản. Nếu pa lăng không có điều khiển tốc độ phù hợp, thao tác ghép nối block hoặc đưa cụm máy vào vị trí sẽ khó kiểm soát hơn.

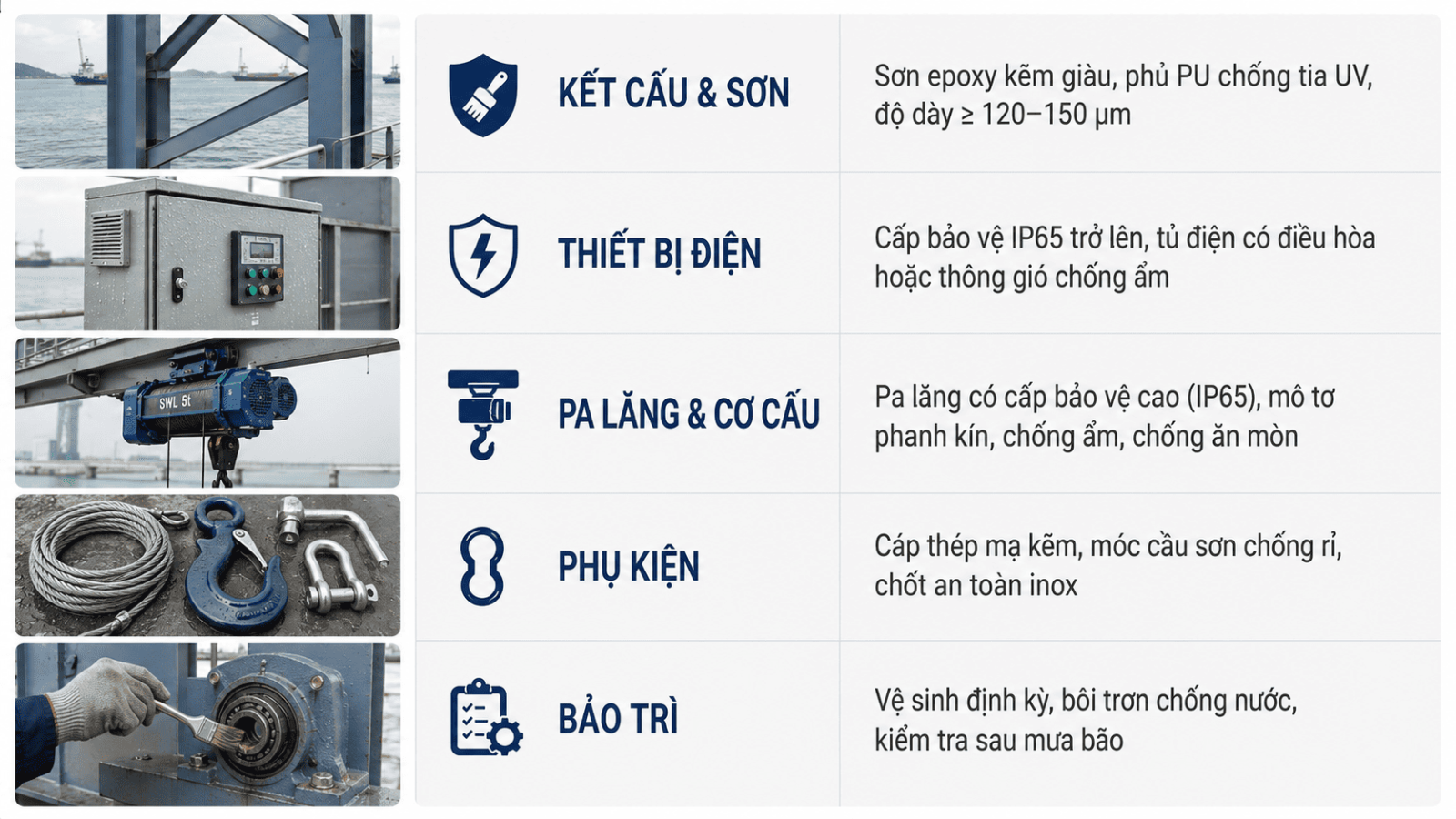

3.4.3. Giải pháp khuyến nghị

Với môi trường biển, nên ưu tiên:

• Chống ăn mòn: Sơn phủ phù hợp môi trường biển, cáp mạ kẽm hoặc vật liệu bảo vệ tốt hơn theo yêu cầu dự án.
• Tủ điện chống ẩm: Tủ điện kín, có giải pháp chống đọng sương khi cần.
• Biến tần: Điều khiển nâng hạ và di chuyển mượt hơn, giảm sốc tải khi căn chỉnh kết cấu lớn.
• Cấp làm việc: Chọn cấp làm việc theo tần suất thực tế, không chỉ theo tải trọng lớn nhất.
• Bảo trì định kỳ: Kiểm tra cáp, móc, phanh, ray, bánh xe, lớp sơn và tủ điện thường xuyên hơn môi trường trong nhà.

Với tải nặng trong xưởng đóng tàu, nhóm pa lăng tời mở WorldHoists KA1202 đến pa lăng tời mở WorldHoists KA3206 có dải tải từ 6,3 - 80 tấn để tham khảo theo từng cấu hình. Với nhu cầu tải siêu trường, siêu trọng từ 100 tấn trở lên, SHM có thể tư vấn các giải pháp cầu trục, cổng trục thiết kế riêng, trong đó có định hướng theo thương hiệu Orit của WorldHoists cho công nghiệp nặng và hạ tầng điện gió.

Bạn có thể xem thêm bài pa lăng dùng cho xưởng đóng tàu để đi sâu vào môi trường biển và đặc thù đóng mới, sửa chữa tàu.

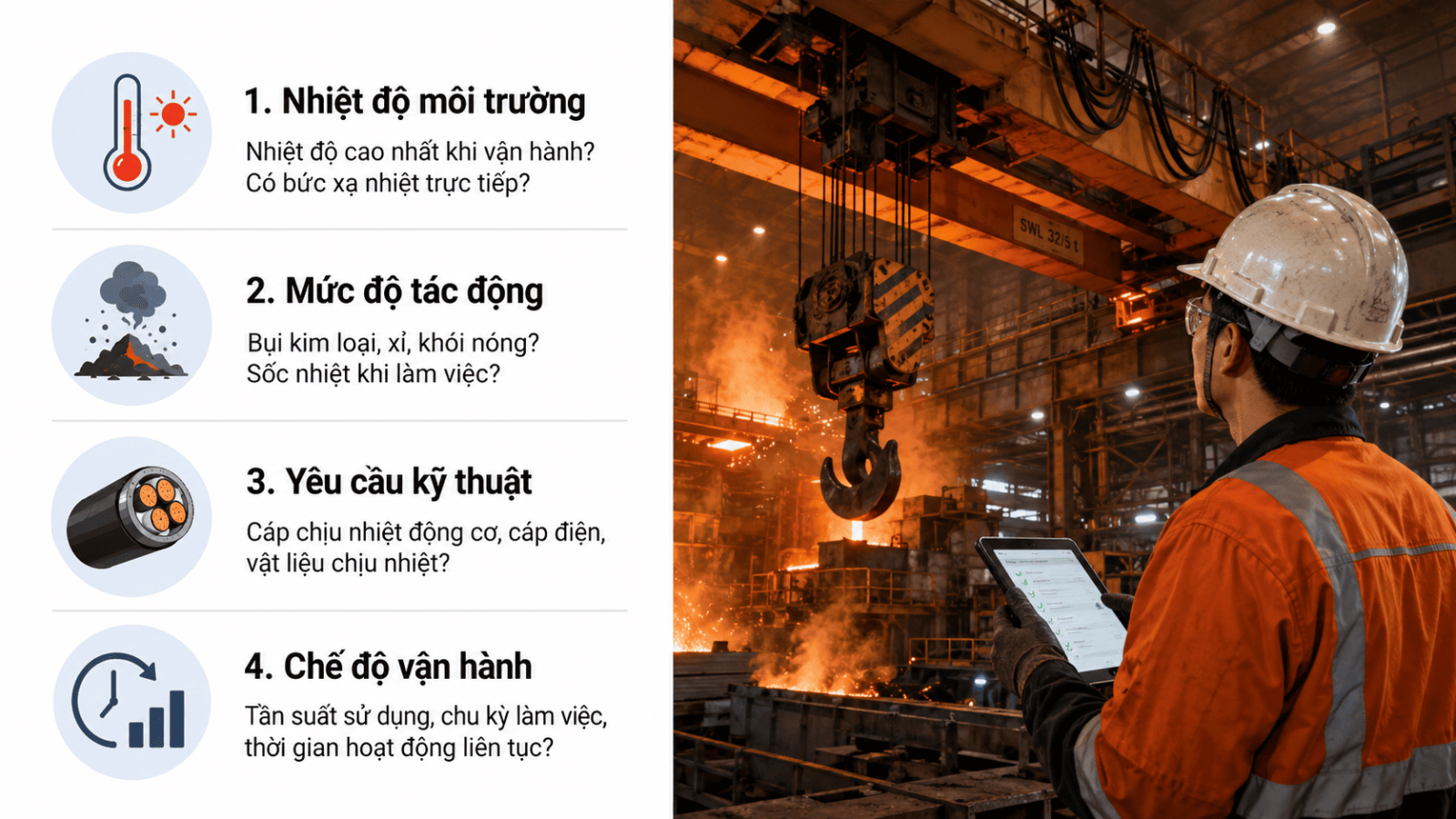

3.5. Môi trường công nghiệp nặng: ô tô, chế tạo máy, đúc, luyện kim, kết cấu lớn

Chọn pa lăng dùng trong công nghiệp nặng cần cân bằng giữa tải trọng, cấp làm việc, độ chính xác điều khiển và khả năng chịu môi trường. Không phải cứ tải lớn là chọn dầm đôi, và không phải cứ tải nhỏ là dùng pa lăng xích thông thường.

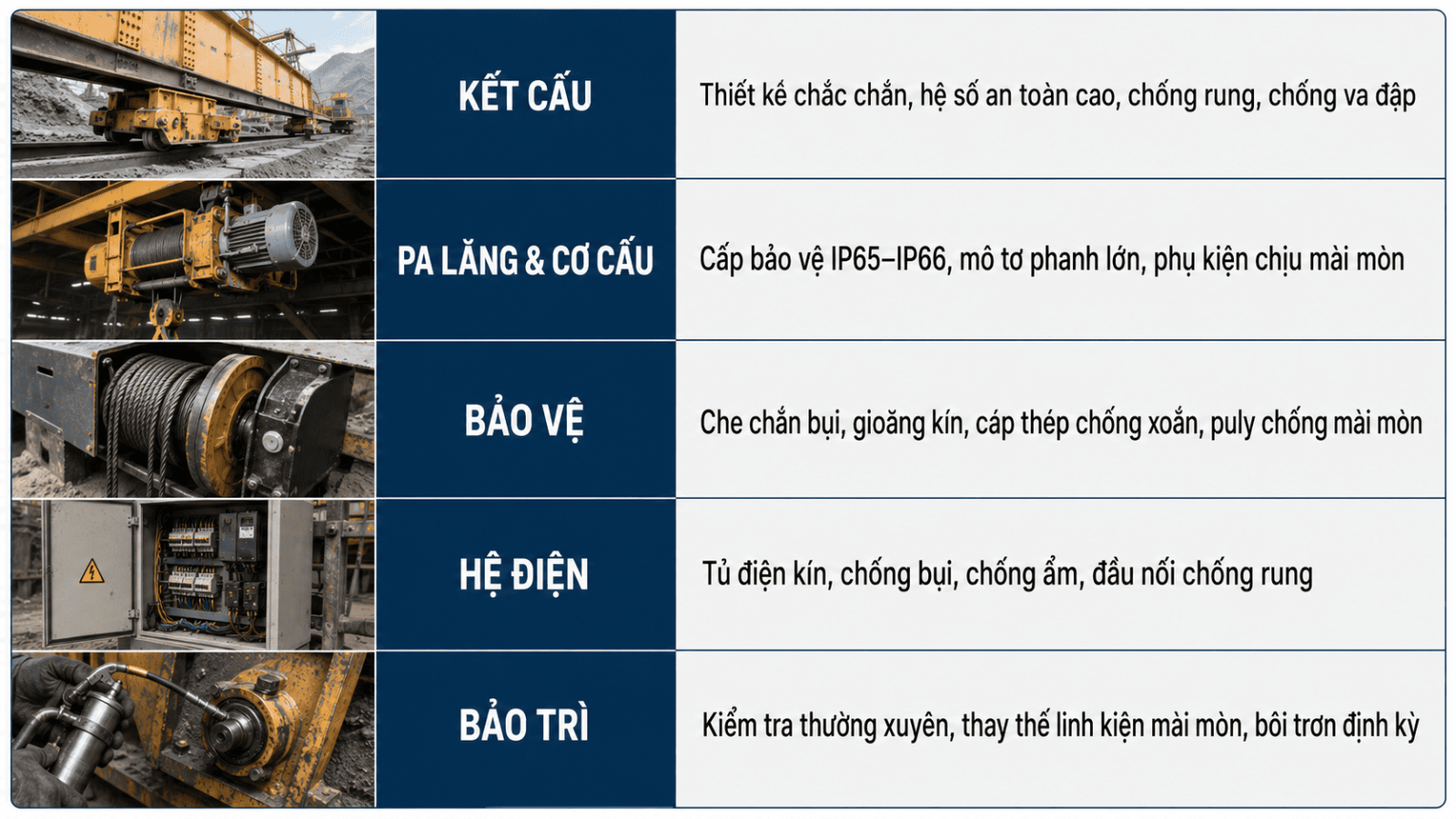

3.5.1. Xác định vấn đề

Mỗi ngành có một kiểu rủi ro khác nhau:

• Xưởng sửa chữa, lắp ráp ô tô: Thường nâng động cơ, hộp số, khuôn gá hoặc cụm chi tiết 1 - 5 tấn, yêu cầu hạ chính xác và không gian trần có thể thấp.
• Chế tạo máy: Thường nâng chi tiết nặng, khuôn, cụm máy hoặc kết cấu hàn 5 - 20 tấn, cần di chuyển ổn định.

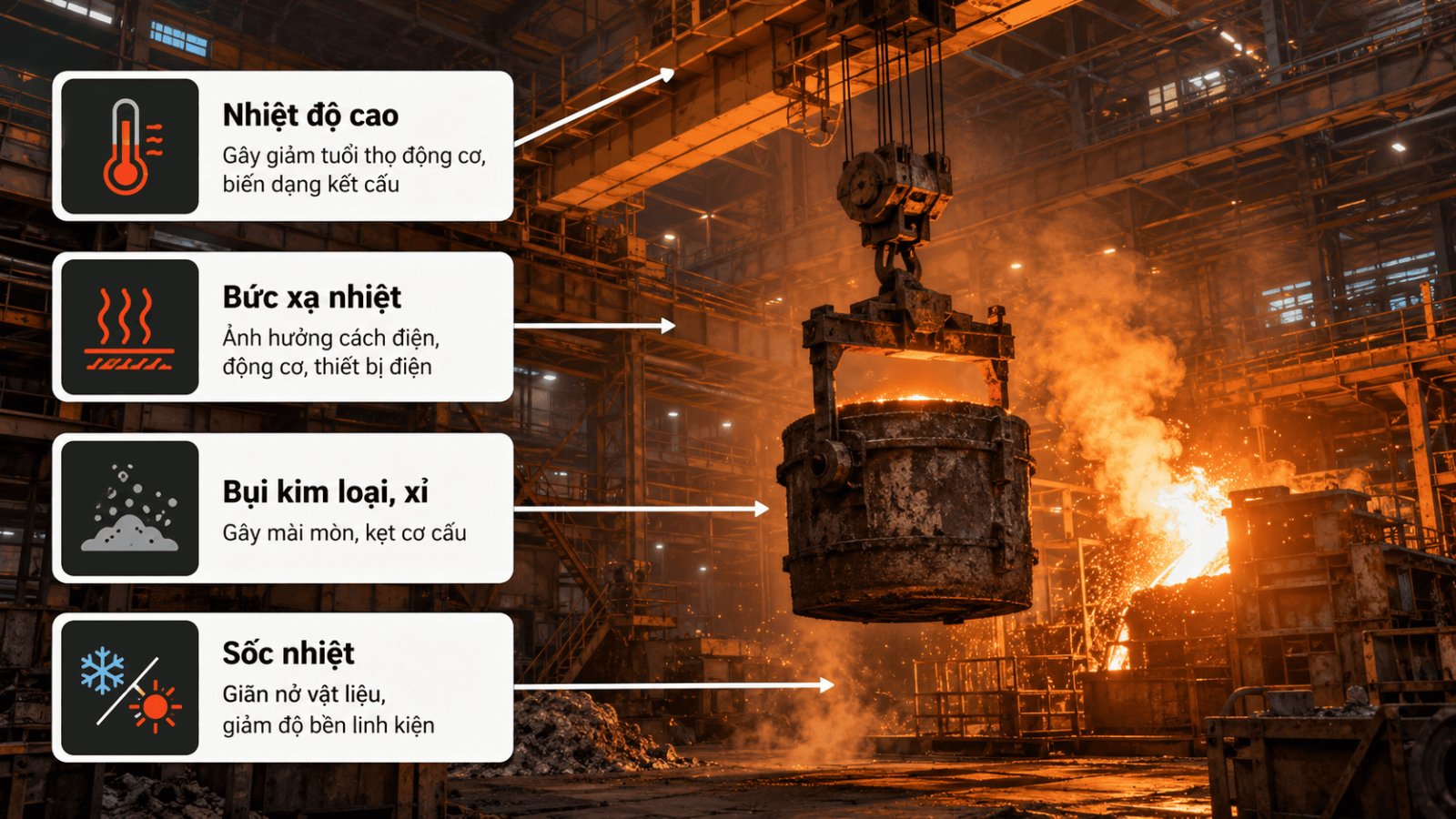

• Đúc và luyện kim: Có bụi kim loại, nhiệt, tải nặng, va đập và tần suất làm việc cao.
• Xây dựng kết cấu lớn: Cần dải tải rộng, hành trình dài và khả năng phối hợp nhiều cơ cấu nâng.
• Bảo dưỡng tua bin điện gió: Cần tính chính xác tải, chiều cao nâng, không gian lắp đặt và điều kiện ngoài trời.

3.5.2. Nguyên nhân gốc rễ

Trong công nghiệp nặng, pa lăng chịu đồng thời tải trọng lớn, lực động khi khởi động, lực hãm khi dừng, rung động, bụi và nhiệt. Nếu chọn sát tải hoặc bỏ qua cấp làm việc, thiết bị có thể nhanh "mỏi cơ khí", nóng motor, mòn phanh hoặc giảm tuổi thọ hộp giảm tốc.

Với xưởng ô tô, vấn đề thường không phải tải quá lớn mà là độ chính xác và chiều cao móc. Với luyện kim, vấn đề nằm ở bụi, nhiệt và tần suất. Với chế tạo kết cấu, vấn đề là tải nặng, quán tính và yêu cầu điều khiển mượt.

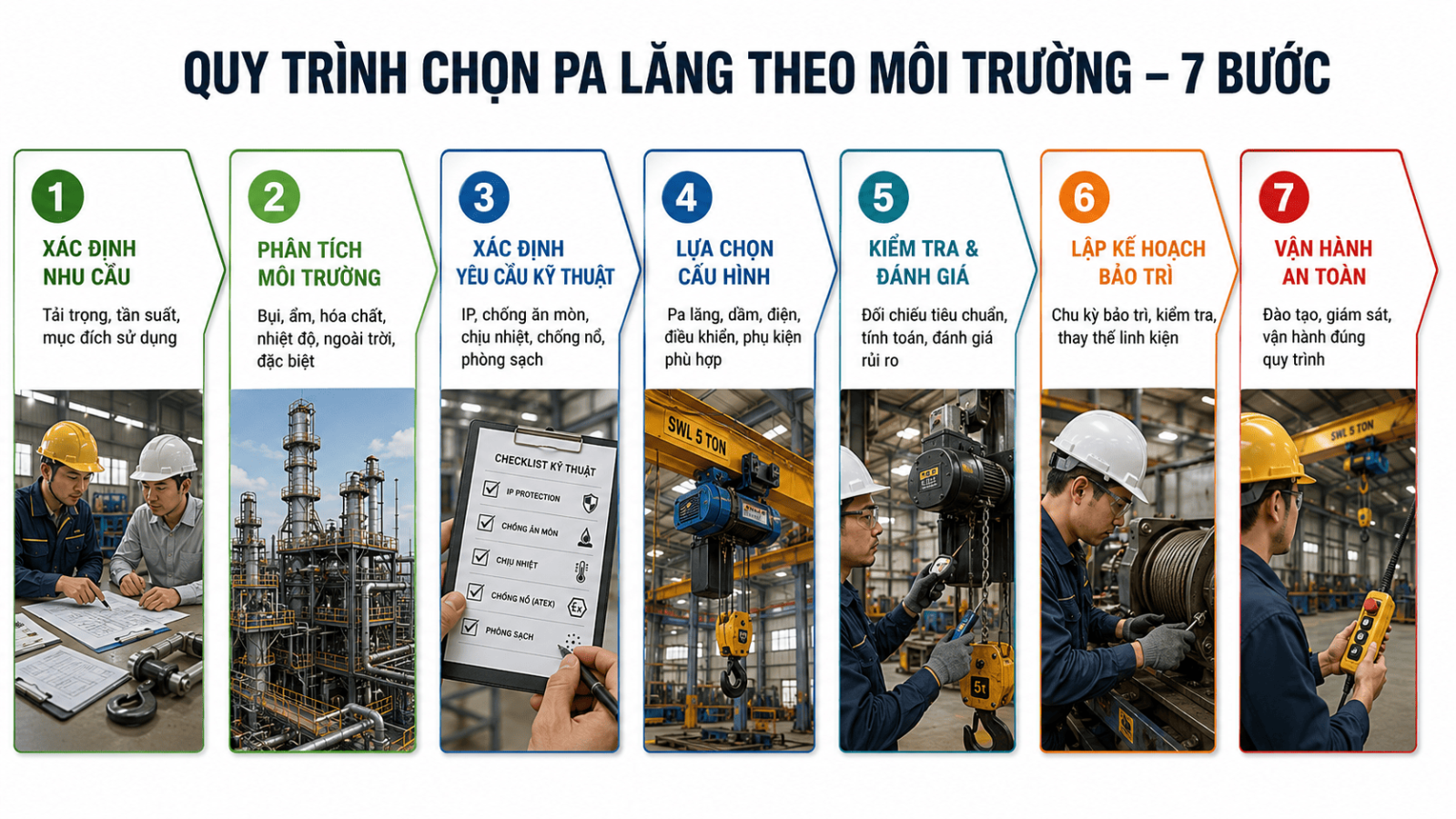

3.5.3. Giải pháp khuyến nghị

Gợi ý chọn theo nhóm ứng dụng:

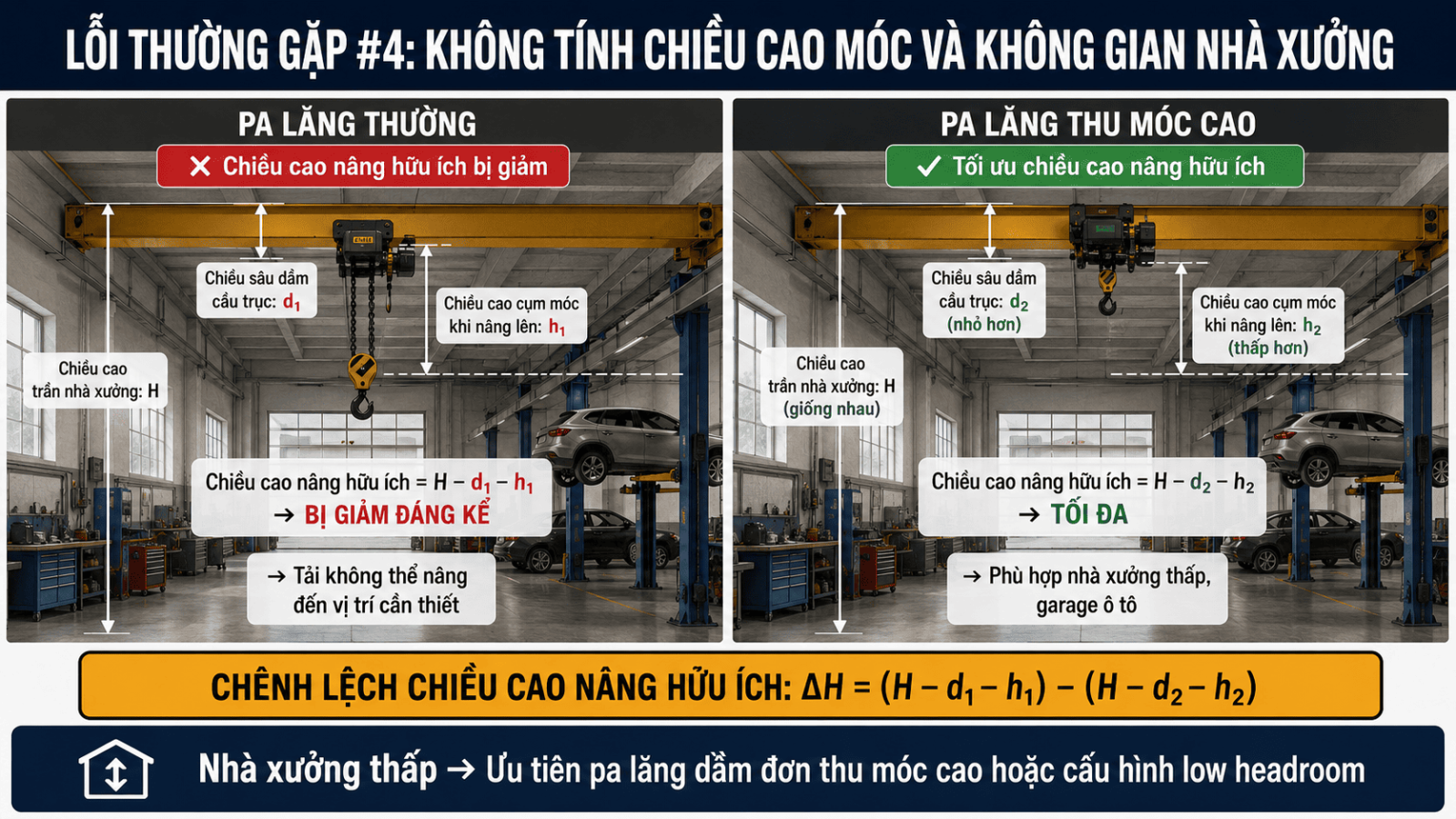

• Ô tô và garage: Ưu tiên pa lăng dầm đơn thu móc cao, tải 1,6 - 6,3 tấn, điều khiển dễ thao tác và hạ tải chính xác.
• Chế tạo máy: Xem xét pa lăng dầm đôi 5 - 20 tấn, tích hợp biến tần nếu cần di chuyển êm và giảm sốc tải.
• Đúc, luyện kim: Chọn cấu hình chống bụi, chịu nhiệt theo vị trí lắp đặt, tủ điện kín và cấp làm việc phù hợp.
• Kết cấu lớn: Cân nhắc dầm đôi, tời mở hoặc cấu hình thiết kế riêng nếu tải nặng, khẩu độ lớn và tần suất cao.
• Điện gió và hạ tầng: Cần khảo sát riêng, vì chiều cao nâng, tải trọng, gió và điều kiện ngoài trời ảnh hưởng trực tiếp đến thiết kế.

Với xưởng ô tô hoặc nhà xưởng cần tối ưu chiều cao nâng, có thể tham khảo pa lăng dầm đơn thu móc cao WorldHoists KNK2102 hoặc pa lăng dầm đơn thu móc cao WorldHoists KNK3104. Với tải nặng hơn, xem pa lăng dầm đôi WorldHoists KNK5104 hoặc pa lăng dầm đôi WorldHoists KNK6208.

Nếu bạn đang cần chọn pa lăng dùng trên cầu trục cho xưởng sửa chữa hoặc lắp ráp ô tô, bài pa lăng cho cầu trục, cổng trục trong xưởng sửa chữa ô tô sẽ hữu ích. Với môi trường đúc, luyện kim, xem thêm pa lăng chống bụi cho luyện kim.

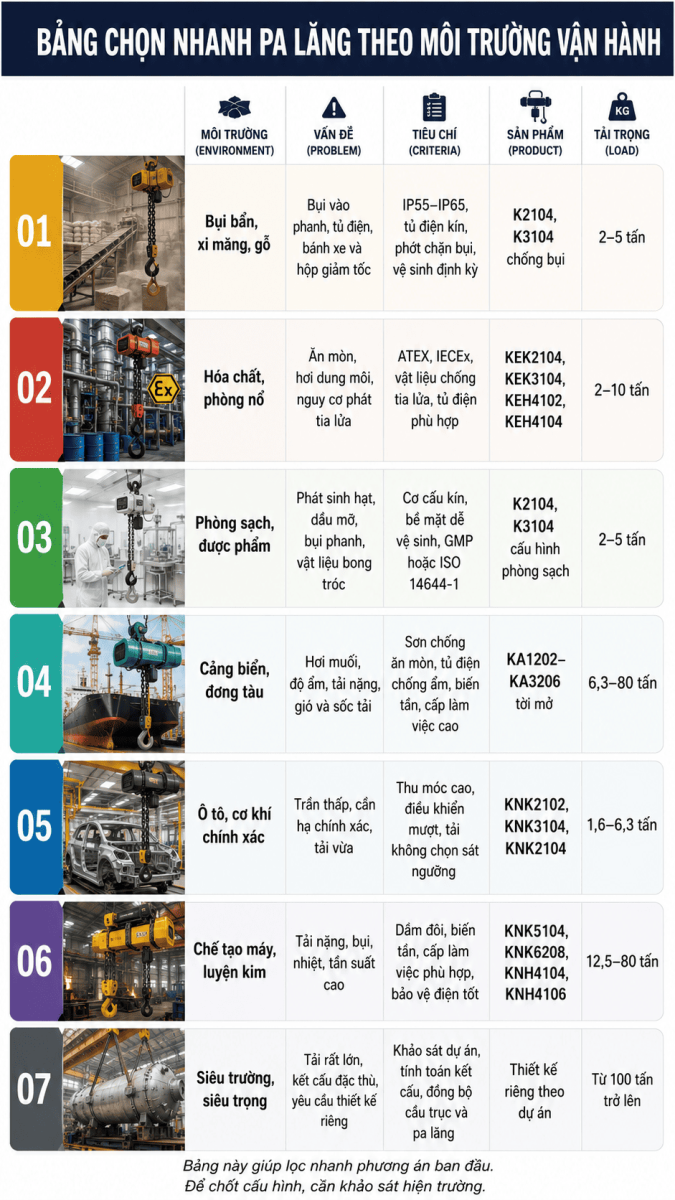

4. Bảng chọn nhanh pa lăng theo môi trường vận hành

Bảng này giúp lọc nhanh phương án ban đầu. Để chốt cấu hình, SHM vẫn khuyến nghị khảo sát hiện trường, kiểm tra bản vẽ nhà xưởng, khẩu độ, chiều cao nâng, nguồn điện, tải trọng thực tế và điều kiện vận hành.

5. Tiêu chuẩn, hồ sơ và kiểm định cần lưu ý tại Việt Nam

Chọn đúng model mới là một nửa công việc. Nửa còn lại là hồ sơ kỹ thuật, hợp quy, kiểm định và quy trình vận hành.

5.1. Quy chuẩn kỹ thuật liên quan

Với pa lăng điện và thiết bị nâng tại Việt Nam, các văn bản thường được đối chiếu gồm:

• QCVN 7:2012/BLĐTBXH - Quy chuẩn kỹ thuật quốc gia về an toàn lao động đối với thiết bị nâng.
• QCVN 13:2013/BLĐTBXH - Quy chuẩn kỹ thuật quốc gia về an toàn lao động đối với pa lăng điện.
• TCVN 4244:2005 - Thiết bị nâng, thiết kế, chế tạo và kiểm tra kỹ thuật.
• TCVN 5180:1990 - Pa lăng điện, yêu cầu chung về an toàn.
• QTKĐ 09:2016/BLĐTBXH và QTKĐ 13:2016/BLĐTBXH - Quy trình kiểm định cho nhóm thiết bị nâng kiểu cầu, pa lăng điện và pa lăng xích kéo tay theo phạm vi tương ứng.

Lưu ý cập nhật: Thông tư 22/2018/TT-BLĐTBXH đã hết hiệu lực từ ngày 18/07/2021 và được thay thế bởi Thông tư 01/2021/TT-BLĐTBXH. Vì vậy, khi làm hồ sơ nhập khẩu hoặc kiểm tra chất lượng hàng hóa nhóm 2, bạn nên đối chiếu theo Thông tư 01/2021 và các văn bản hiện hành tại thời điểm triển khai.

5.2. Khi nào pa lăng cần kiểm định

Với pa lăng điện, tời điện và pa lăng kéo tay từ 1 tấn trở lên, bạn nên chuẩn bị kiểm định trong các trường hợp sau:

• Kiểm định lần đầu: Sau khi lắp đặt và trước khi đưa vào sử dụng.
• Kiểm định định kỳ: Theo thời hạn ghi trong giấy chứng nhận kiểm định.
• Kiểm định bất thường: Sau sửa chữa lớn, cải tạo, di dời, tai nạn, sự cố hoặc khi cơ quan có thẩm quyền yêu cầu.

Trong thực tế, pa lăng lắp đặt cố định trong nhà thường có chu kỳ kiểm định dài hơn pa lăng ngoài trời, thiết bị lưu động hoặc thiết bị đã dùng trên 12 năm. Với môi trường bụi, hóa chất, biển hoặc nhiệt cao, anh, chị nên chủ động rút ngắn lịch kiểm tra nội bộ, ngay cả khi chưa đến hạn kiểm định chính thức.

5.3. Hồ sơ nên yêu cầu trước khi mua

Một bộ hồ sơ cơ bản nên có:

• Catalogue và thông số kỹ thuật: Ghi rõ tải trọng, chiều cao nâng, tốc độ nâng, cấp làm việc, nguồn điện và kích thước lắp đặt.
• Bản vẽ lắp đặt: Thể hiện khoảng không móc, bề rộng cánh dầm, vị trí tủ điện và hành trình di chuyển.
• CO/CQ hoặc chứng chỉ liên quan: Tùy yêu cầu dự án, đặc biệt với pa lăng phòng nổ, phòng sạch hoặc môi trường đặc thù.
• Hướng dẫn vận hành và bảo trì: Có lịch kiểm tra phanh, cáp, xích, móc, giới hạn hành trình, tủ điện và ray.
• Hồ sơ kiểm định: Cần chuẩn bị trước khi đưa thiết bị vào vận hành chính thức.

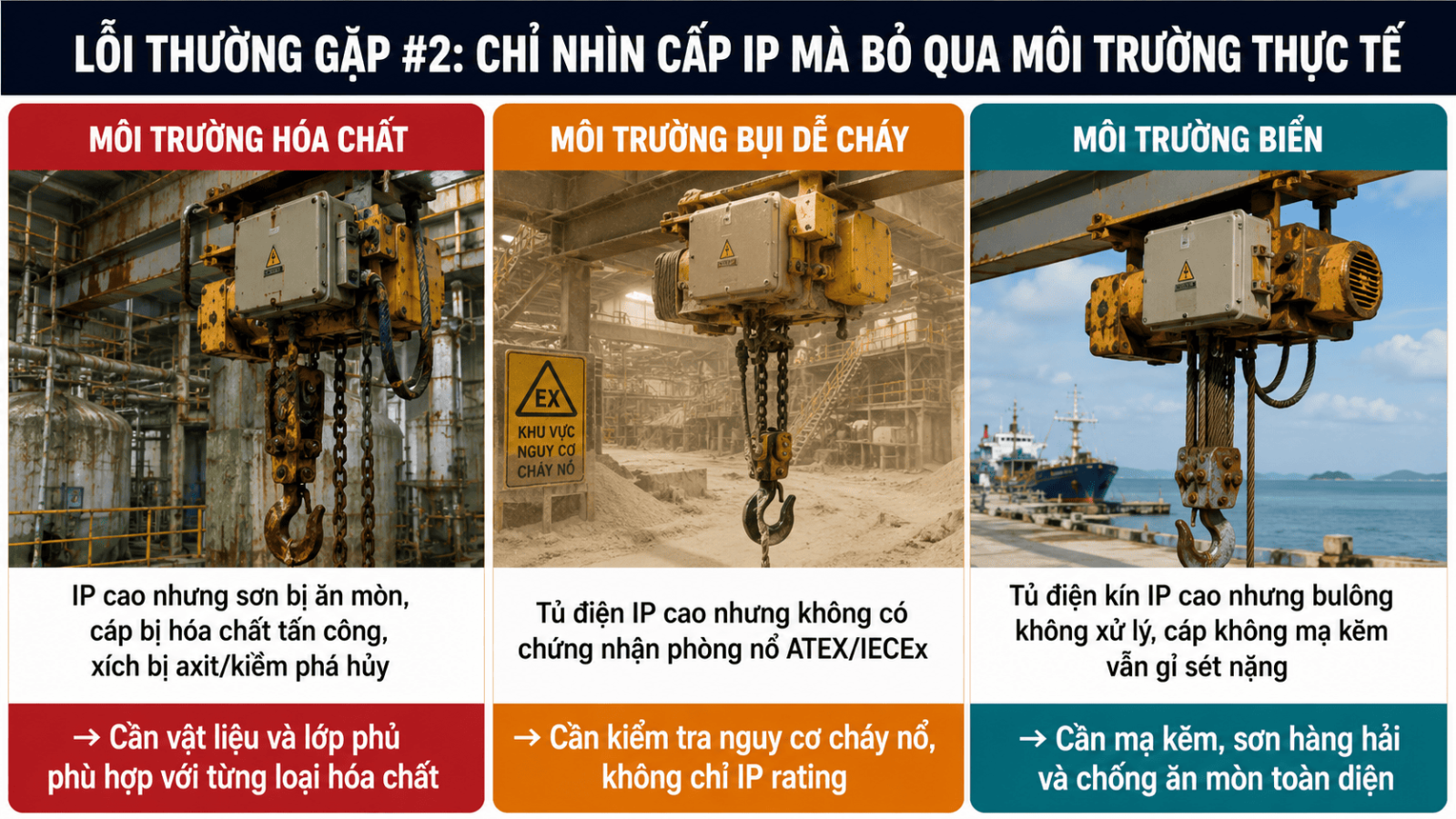

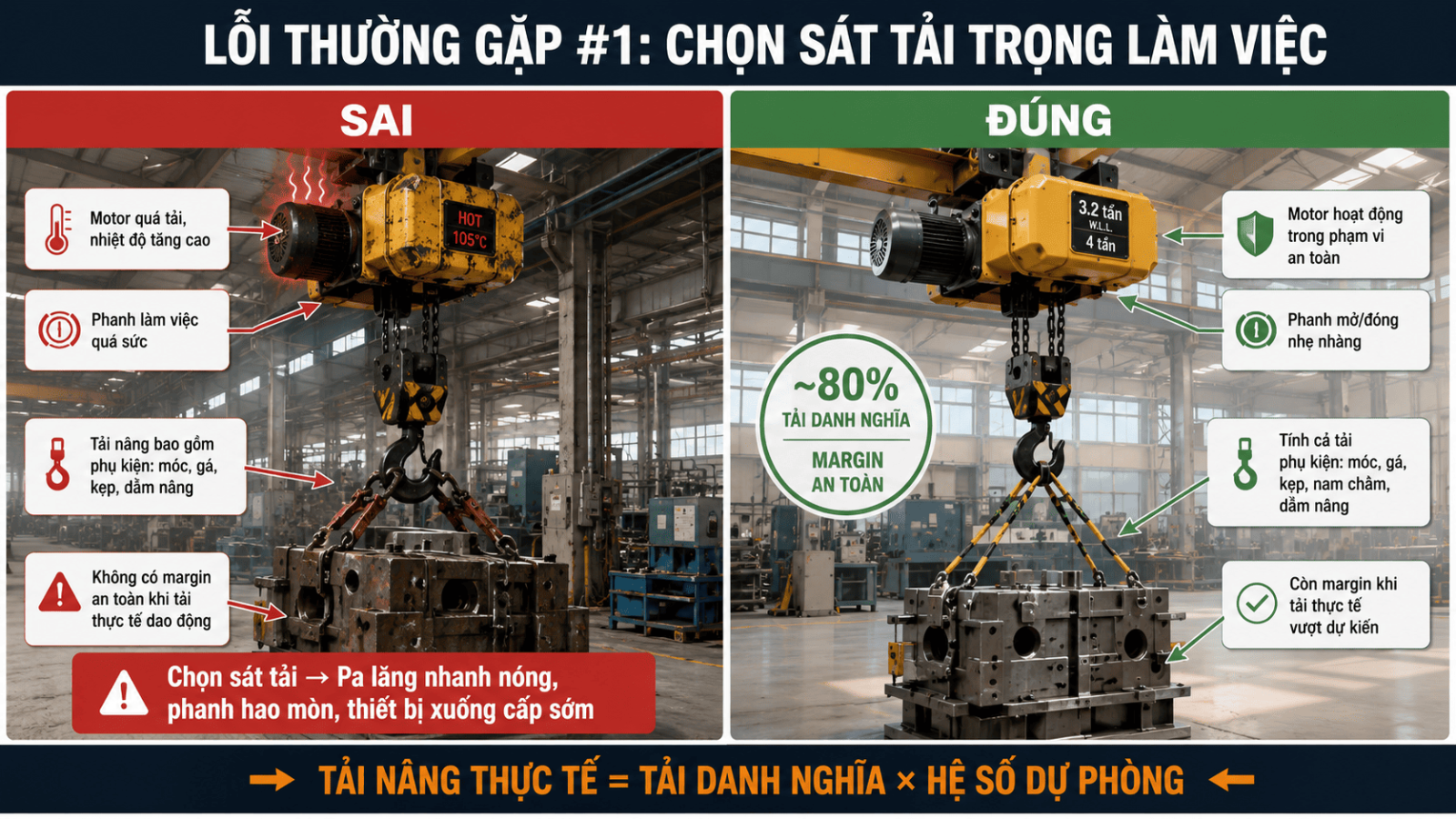

6. Những lỗi thường gặp khi chọn pa lăng theo môi trường

6.1. Chọn sát tải trọng làm việc

Chọn sát tải làm pa lăng nhanh nóng, phanh làm việc nặng hơn và thiết bị dễ xuống cấp khi tải thực tế có dao động. Tải nâng nên tính cả phụ kiện như móc, gá, kẹp, nam châm, dầm nâng hoặc bộ gá chuyên dụng.

6.2. Chỉ nhìn cấp IP mà bỏ qua môi trường thực tế

IP cao không tự động giải quyết mọi vấn đề. Môi trường hóa chất cần vật liệu và lớp phủ phù hợp. Môi trường bụi dễ cháy cần xem xét nguy cơ cháy nổ. Môi trường biển cần chống ăn mòn và chống ẩm cho tủ điện.

6.3. Dùng pa lăng thường trong khu vực phòng nổ

Đây là lỗi rủi ro cao. Nếu khu vực đã được phân vùng nguy hiểm, pa lăng, tủ điện, cáp, tay bấm và phụ kiện cơ khí phải đồng bộ theo yêu cầu phòng nổ. Không nên thay thế từng linh kiện riêng lẻ nếu chưa có đánh giá kỹ thuật.

6.4. Không tính chiều cao móc và không gian nhà xưởng

Với nhà xưởng thấp, pa lăng dầm đơn thu móc cao hoặc cấu hình low headroom có thể giúp tăng chiều cao nâng hữu dụng. Nếu bỏ qua điểm này, thiết bị có thể đủ tải nhưng không nâng được hàng đến vị trí cần thiết.

6.5. Không chuẩn hóa bảo trì theo môi trường

Pa lăng trong xưởng sạch, xưởng bụi, cảng biển và nhà máy hóa chất không thể dùng chung một lịch bảo trì. Môi trường càng khắc nghiệt, lịch kiểm tra nội bộ càng phải cụ thể hơn.

7. Câu hỏi thường gặp

7.1. Pa lăng chống bụi và pa lăng phòng nổ khác nhau thế nào?

Pa lăng chống bụi tập trung ngăn bụi xâm nhập vào cơ cấu và tủ điện. Pa lăng phòng nổ tập trung kiểm soát nguồn đánh lửa trong môi trường có khí, hơi hoặc bụi dễ cháy. Một số môi trường có thể cần cả hai yêu cầu, nhưng không nên mặc định pa lăng chống bụi là đủ cho khu vực phòng nổ.

7.2. Cấp bảo vệ IP bao nhiêu là đủ cho môi trường xi măng?

Không có một con số đúng cho mọi nhà máy. Với bụi xi măng, nên bắt đầu từ IP55 và cân nhắc IP65 cho tủ điện hoặc khu vực bụi nặng, có hơi ẩm. Quan trọng hơn là thiết kế che chắn, vệ sinh định kỳ và kiểm tra phanh, ray, bánh xe, tủ điện.

7.3. Có bắt buộc chứng nhận ATEX khi nhập khẩu pa lăng về Việt Nam không?

Không phải mọi pa lăng nhập khẩu đều bắt buộc có ATEX. ATEX hoặc IECEx thường được yêu cầu khi dự án có khu vực nguy hiểm hoặc chủ đầu tư quy định tiêu chuẩn phòng nổ. Với nhà máy hóa chất, sơn, dầu khí hoặc kho dung môi, bạn nên yêu cầu tư vấn phân vùng trước khi chọn thiết bị.

7.4. Pa lăng phòng sạch có dùng được trong môi trường thường không?

Có thể dùng, nhưng thường không kinh tế nếu môi trường không yêu cầu kiểm soát hạt, dầu mỡ hoặc vệ sinh nghiêm ngặt. Pa lăng phòng sạch nên được chọn khi quy trình sản xuất thực sự cần tiêu chuẩn sạch hoặc vật liệu đặc biệt.

7.5. Khi nào nên chọn pa lăng tời mở thay vì pa lăng dầm đơn hoặc dầm đôi thông thường?

Pa lăng tời mở phù hợp khi tải nặng, chiều cao nâng lớn, cấp làm việc cao hoặc dự án cần cấu hình riêng. Các ngành như đóng tàu, cảng biển, kết cấu thép lớn, thủy điện và công nghiệp nặng thường xem xét tời mở khi dải tải vượt khỏi cấu hình pa lăng tiêu chuẩn.

7.6. SHM có hỗ trợ khảo sát và tư vấn thiết kế không?

Có. SHM có thể hỗ trợ khảo sát, tư vấn, thiết kế và lắp đặt thi công thiết bị nâng hạ như pa lăng, cầu trục, cổng trục theo tải trọng, môi trường vận hành và yêu cầu kiểm định của dự án.

8. Kết luận

Chọn pa lăng theo môi trường vận hành là bước quan trọng để thiết bị làm việc ổn định, giảm hỏng vặt và đáp ứng yêu cầu an toàn kỹ thuật. Cách chọn đúng không bắt đầu từ giá, mà bắt đầu từ việc hiểu môi trường: bụi, ẩm, hóa chất, phòng nổ, phòng sạch, hơi muối, nhiệt, tải trọng và tần suất vận hành.

Nếu bạn đang chọn pa lăng dùng trên cổng trục, chọn pa lăng dùng trên cầu trục hoặc cần cấu hình cho công nghiệp nặng như đóng tàu, cảng biển, đúc, luyện kim, xây dựng kết cấu lớn, xây lắp hoặc bảo dưỡng hệ thống tua bin điện gió, hãy để đội kỹ thuật kiểm tra hiện trường trước khi chốt model.

Nếu bạn đang có nhu cầu cần tư vấn về dòng thiết bị này, xin vui lòng liên hệ trực tiếp tới SHM thông qua hotline: 0325 878 868 hoặc 0789 376 856 để trao đổi trực tiếp với chúng tôi. SHM hỗ trợ tư vấn, thiết kế, lắp đặt thi công thiết bị nâng hạ gồm pa lăng, cầu trục và cổng trục. Trân trọng cảm ơn!

Xem thêm các chuyên mục liên quan: kiến thức về pa lăng, kiến thức về cầu trục, cổng trục và phụ kiện cầu trục, cổng trục.
