Pa lăng tời mở WorldHoists: Giải pháp nâng hạ tải trọng lớn cho cầu trục dầm đôi

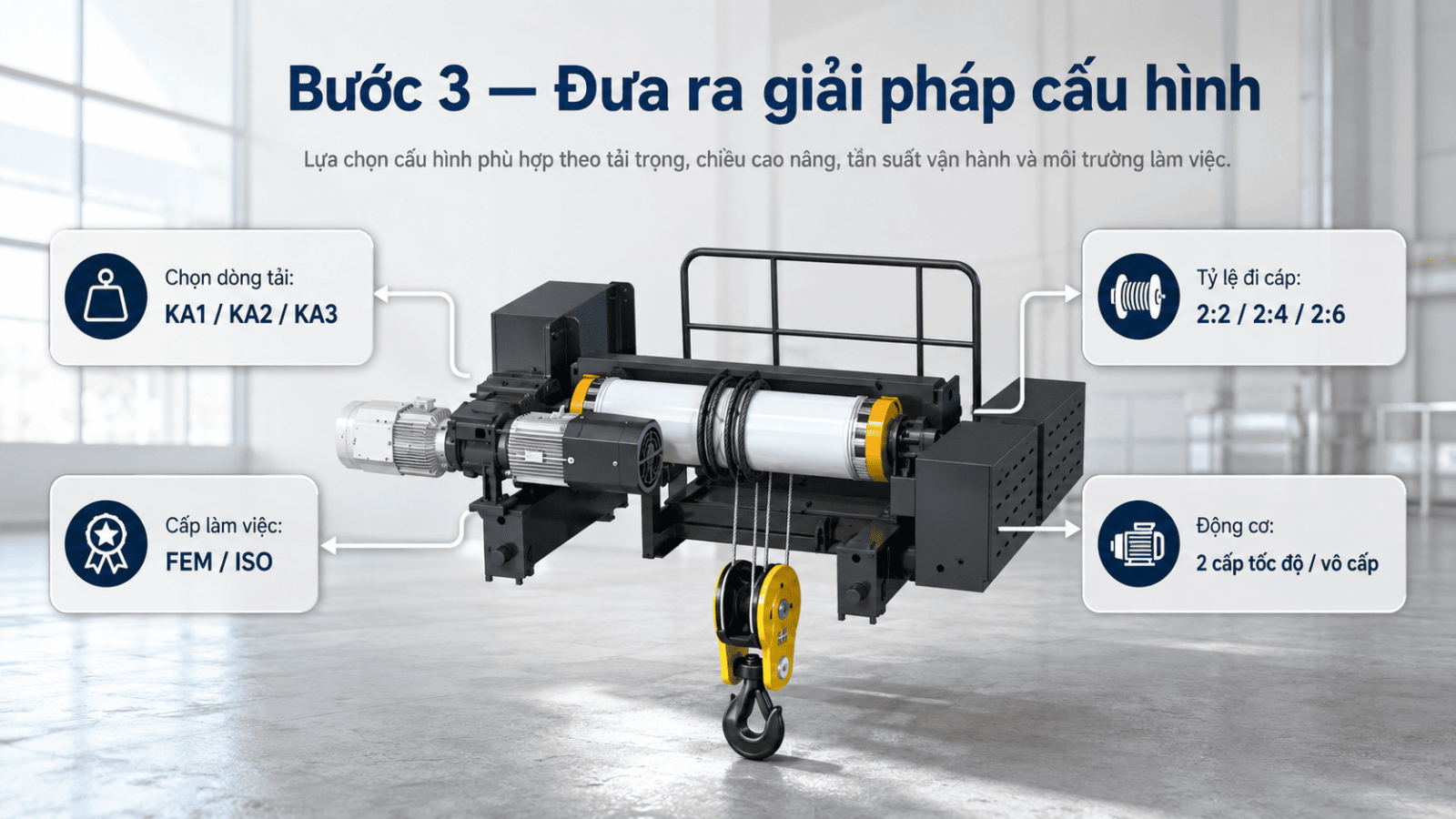

Khi tải trọng nâng hạ vượt 30 tấn, tần suất làm việc tăng lên 2 - 3 ca mỗi ngày, hoặc thiết bị phải vận hành trong môi trường bụi, ẩm, hóa chất, một bộ pa lăng cáp điện nguyên khối thường không còn là lựa chọn tối ưu. Lúc này, pa lăng tời mở WorldHoists trở thành giải pháp đáng cân nhắc cho cầu trục dầm đôi, cổng trục và các hệ nâng hạ tải trọng lớn. Bài viết này giúp bạn hiểu tời mở là gì, dòng KA của WorldHoists có những cấu hình nào, cần kiểm tra tiêu chuẩn và chứng nhận ra sao, đồng thời gợi ý cách chọn thiết bị theo khung tư vấn 3 bước của SHM.

1. Pa lăng tời mở WorldHoists là gì?

Pa lăng tời mở WorldHoists là cụm thiết bị nâng hạ dạng mở, thường lắp trên xe con dầm đôi của cầu trục hoặc cổng trục. Khác với pa lăng cáp điện nguyên khối, tời mở tách rõ các cụm chính như động cơ nâng, hộp giảm tốc, phanh, tang cuốn cáp, cụm móc và khung xe con.

Cách bố trí này giúp thiết bị phù hợp hơn với các bài toán nâng tải nặng, hành trình nâng dài, tần suất làm việc cao và yêu cầu bảo trì rõ ràng. Trong thực tế tư vấn, SHM thường xem xét tời mở khi anh, chị cần xử lý các tải trọng từ khoảng 20 - 30 tấn trở lên, đặc biệt khi hệ cầu trục dầm đôi phải vận hành ổn định trong nhà máy sản xuất liên tục.

1.1. Khi nào pa lăng nguyên khối không còn phù hợp?

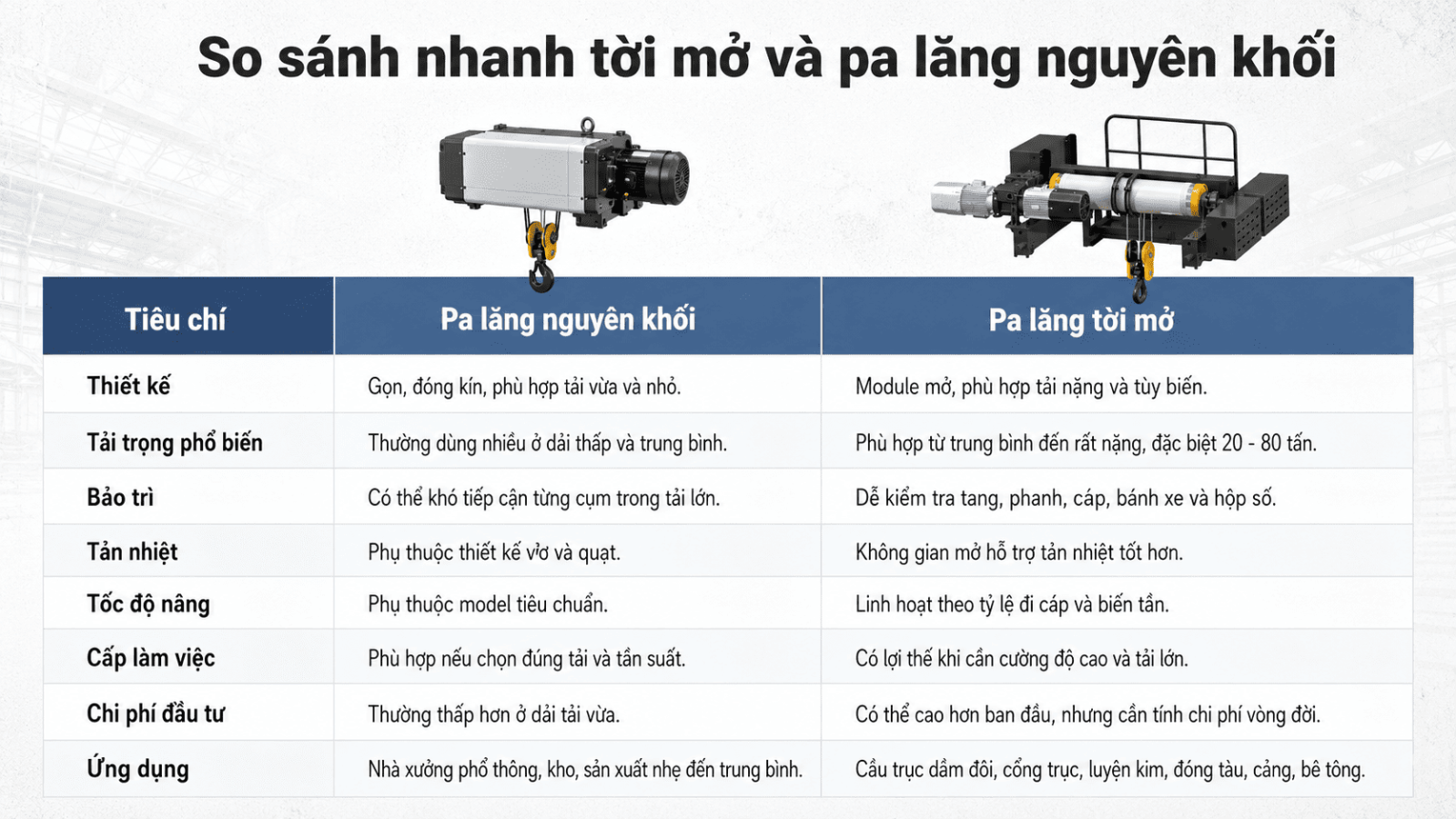

Pa lăng nguyên khối vẫn là lựa chọn tốt cho nhiều nhà xưởng tải trọng vừa và nhỏ. Tuy nhiên, khi tải trọng tăng cao, thiết kế bao kín có thể gặp một số giới hạn:

• Khả năng tản nhiệt: Động cơ, phanh và hộp truyền động làm việc nhiều hơn, trong khi không gian bao kín khiến việc tản nhiệt khó hơn.
• Kích thước linh kiện: Tải trọng lớn cần tang cuốn, cáp, móc và hộp số lớn hơn; thiết kế nguyên khối không phải lúc nào cũng còn đủ không gian tối ưu.
• Bảo trì: Khi một cụm bị mòn hoặc cần thay, kỹ thuật viên có thể phải tháo nhiều phần liên quan, làm tăng thời gian dừng thiết bị.
• Tùy biến: Các dự án cầu trục tải nặng thường cần cấu hình riêng về chiều cao nâng, tốc độ, cấp làm việc và môi trường vận hành.

Nếu anh, chị đang cân nhắc giữa pa lăng dầm đơn và dầm đôi, có thể đọc thêm bài hiệu suất nâng hạ pa lăng dầm đơn vs dầm đôi để hiểu rõ sự khác nhau về hiệu quả vận hành.

1.2. Thiết kế module giúp giải quyết vấn đề gốc rễ

Vấn đề gốc rễ của thiết bị nâng tải nặng không chỉ nằm ở tải trọng danh nghĩa. Điều quan trọng hơn là thiết bị có đủ không gian, đủ cấp làm việc và đủ khả năng kiểm soát nhiệt, phanh, cáp, móc trong suốt vòng đời vận hành hay không.

Thiết kế module (modular design) của tời mở giải quyết vấn đề này theo hướng đơn giản:

• Tách cụm truyền động: Động cơ, hộp giảm tốc và phanh được bố trí rõ ràng, giúp kiểm tra dễ hơn.
• Tăng khả năng làm mát: Các cụm lớn không bị ép quá chặt trong một vỏ bao kín, không khí lưu thông tốt hơn.
• Dễ nâng cấp cấu hình: Có thể thay đổi tỷ lệ đi cáp, cấp làm việc, chiều cao nâng, tốc độ nâng hoặc biến tần theo yêu cầu dự án.
• Dễ bảo trì: Kỹ thuật viên có thể tiếp cận tang cuốn, phanh, bánh xe, cáp và móc thuận tiện hơn.

Trong hệ cầu trục, hộp giảm tốc là cụm truyền động quan trọng. Nếu cần nắm phần nền tảng, anh, chị có thể xem thêm bài hộp giảm tốc cầu trục.

1.3. Vì sao tời mở thường đi cùng cầu trục dầm đôi?

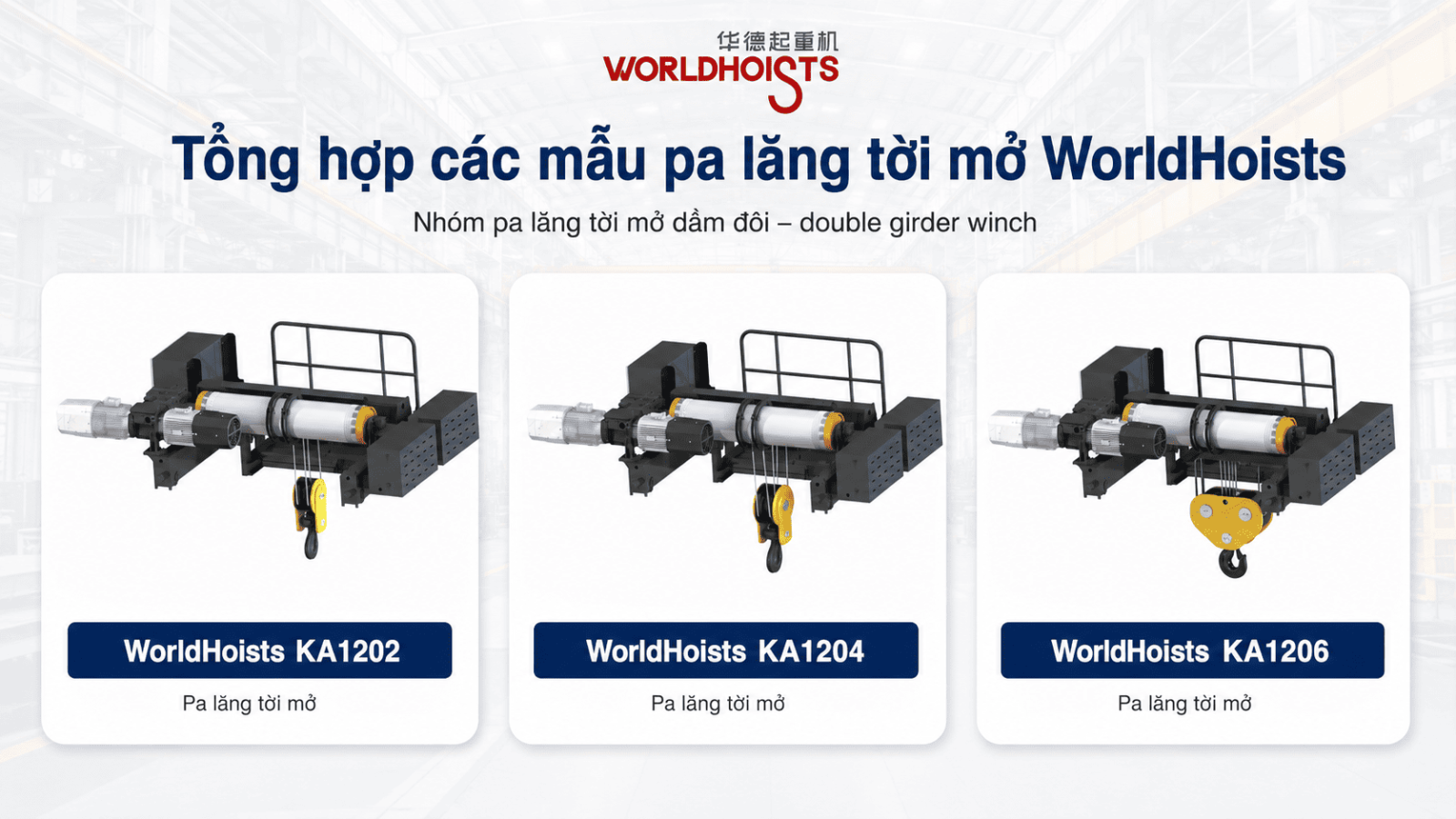

Tời mở WorldHoists dòng KA là cấu hình xe con dầm đôi. Cụm xe con chạy trên hai ray đặt trên hai dầm chính, giúp tải trọng được phân bổ đều hơn so với giải pháp dầm đơn.

Với hệ cầu trục dầm đôi, pa lăng tời mở WorldHoists có các lợi thế đáng chú ý:

• Phân bổ tải tốt hơn: Tải được truyền qua nhiều bánh xe, giảm tập trung ứng suất lên một điểm.
• Ổn định hơn khi nâng nặng: Cấu hình dầm đôi giúp kiểm soát dao động ngang tốt hơn khi khởi động, dừng hoặc di chuyển tải.
• Phù hợp chiều cao nâng lớn: Xe con chạy phía trên dầm chính, thuận lợi cho các nhà xưởng cần tận dụng chiều cao.
• Dễ tích hợp phụ kiện: Có thể kết hợp biến tần, điều khiển từ xa, giới hạn hành trình, giám sát tải và các cơ cấu an toàn khác.

Với bài toán nâng đồng bộ hoặc xử lý cấu kiện dài, anh, chị có thể tham khảo thêm giải pháp cầu trục dầm đôi 2 pa lăng.

2. Tiêu chuẩn và chứng nhận cần kiểm tra trước khi chọn WorldHoists

Với thiết bị nâng hạ tải trọng lớn, câu hỏi không nên chỉ là "nâng được bao nhiêu tấn". Câu hỏi đúng hơn là: thiết bị có đúng cấp làm việc, đúng hồ sơ chứng nhận, đúng tiêu chuẩn an toàn và phù hợp điều kiện kiểm định tại Việt Nam hay không.

Theo thông tin công bố từ WorldHoists và các bài phân tích kỹ thuật của SHM, nhóm tiêu chuẩn cần quan tâm gồm FEM, ISO, DIN, CE, ATEX, IECEx, CO, CQ và các yêu cầu kiểm định trong nước. Khi đặt hàng, anh, chị nên yêu cầu nhà cung cấp gửi bộ hồ sơ theo đúng model, đúng số seri hoặc đúng lô sản xuất.

2.1. FEM và ISO: đọc đúng cấp làm việc của pa lăng

FEM và ISO giúp phân loại thiết bị theo cường độ làm việc. Cùng một model, tải trọng càng lớn thì cấp làm việc có thể giảm xuống. Đây là điểm nhiều doanh nghiệp dễ bỏ qua.

Ví dụ, một cấu hình có thể nâng 40 tấn ở cấp làm việc cao hơn, nhưng khi nâng 60 tấn thì chỉ phù hợp với tần suất thấp hơn. Nếu chỉ nhìn tải trọng tối đa mà không xét số ca làm việc, số lần nâng mỗi giờ và phổ tải thực tế, thiết bị có thể bị chọn sai.

Khi làm việc với SHM, anh, chị nên chuẩn bị trước:

• Tải trọng lớn nhất: Gồm tải hàng, phụ kiện gá kẹp, palet, container hoặc spreader nếu có.
• Tần suất nâng: Số lần nâng mỗi giờ, số giờ chạy trong ngày và số ca làm việc.
• Phổ tải: Thiết bị thường nâng gần tải tối đa hay chủ yếu nâng tải trung bình.
• Môi trường: Nhiệt, bụi, ẩm, hóa chất, ngoài trời, phòng sạch hoặc khu vực nguy cơ cháy nổ.

Bài tiêu chuẩn quốc tế cho pa lăng: FEM, DIN, ISO có thể dùng như tài liệu nền khi đội kỹ thuật cần thống nhất cách đọc catalogue.

2.2. CE, ATEX, IECEx, CO và CQ: không chỉ là giấy tờ

Với WorldHoists, các chứng nhận kỹ thuật thường được nhắc đến gồm CE cho thiết bị nâng và hệ điện, ATEX cho cấu hình phòng nổ, IECEx ở nhóm đánh giá môi trường nguy hiểm, cùng CO/CQ cho xuất xứ và chất lượng hàng hóa. Các tài liệu này không thay thế kiểm định tại Việt Nam, nhưng giúp hồ sơ kỹ thuật rõ ràng hơn khi nghiệm thu và vận hành.

Anh, chị nên hiểu ngắn gọn như sau:

• CE: Thường liên quan đến yêu cầu an toàn máy móc, tương thích điện từ và an toàn điện trong thị trường châu Âu.
• ATEX: Dùng cho thiết bị hoặc cụm điện, cơ khí làm việc trong môi trường có nguy cơ cháy nổ, cần xác định đúng Zone và môi chất.
• IECEx: Là hệ thống chứng nhận quốc tế thường dùng để đánh giá thiết bị trong môi trường khí, hơi hoặc bụi dễ nổ.
• CO: Chứng nhận xuất xứ, giúp kiểm tra nguồn gốc hàng hóa.
• CQ: Chứng nhận chất lượng, cần đối chiếu với model, thông số và lô hàng cụ thể.

SHM đã có bài riêng về các chứng nhận kỹ thuật mà thương hiệu WorldHoists đạt được. Khi triển khai dự án, anh, chị nên yêu cầu hồ sơ chứng nhận kèm đúng cấu hình đặt mua, không chỉ xem bản giới thiệu chung.

2.3. DIN 15401, QCVN và TCVN: các điểm cần đưa vào hồ sơ

Trong catalogue WorldHoists, cụm móc của nhiều model KA được thể hiện theo DIN 15401. Đây là tiêu chuẩn quan trọng khi kiểm tra kích thước, cấp móc và khả năng tương thích với tải.

Tại Việt Nam, việc thiết kế, lắp đặt và sử dụng cầu trục, cổng trục còn cần xét yêu cầu pháp lý và kiểm định trong nước. Vì vậy, một bộ hồ sơ dự án nên có:

• Bản vẽ tổng thể: Thể hiện khẩu độ, chiều cao nâng, khoảng cách an toàn và vùng làm việc.
• Catalogue đúng model: Gồm tải trọng, cấp FEM/ISO, tốc độ, đường kính cáp, đường kính tang và kích thước xe con.
• Hồ sơ điện: Sơ đồ tủ điện, biến tần, giới hạn hành trình, thiết bị bảo vệ và cấp bảo vệ IP.
• Chứng từ: CO, CQ, chứng nhận liên quan, hướng dẫn vận hành và hướng dẫn bảo trì.
• Biên bản kiểm định: Thực hiện theo quy định tại Việt Nam trước khi đưa thiết bị vào vận hành chính thức.

3. Giải mã mã cấu hình pa lăng tời mở KA WorldHoists

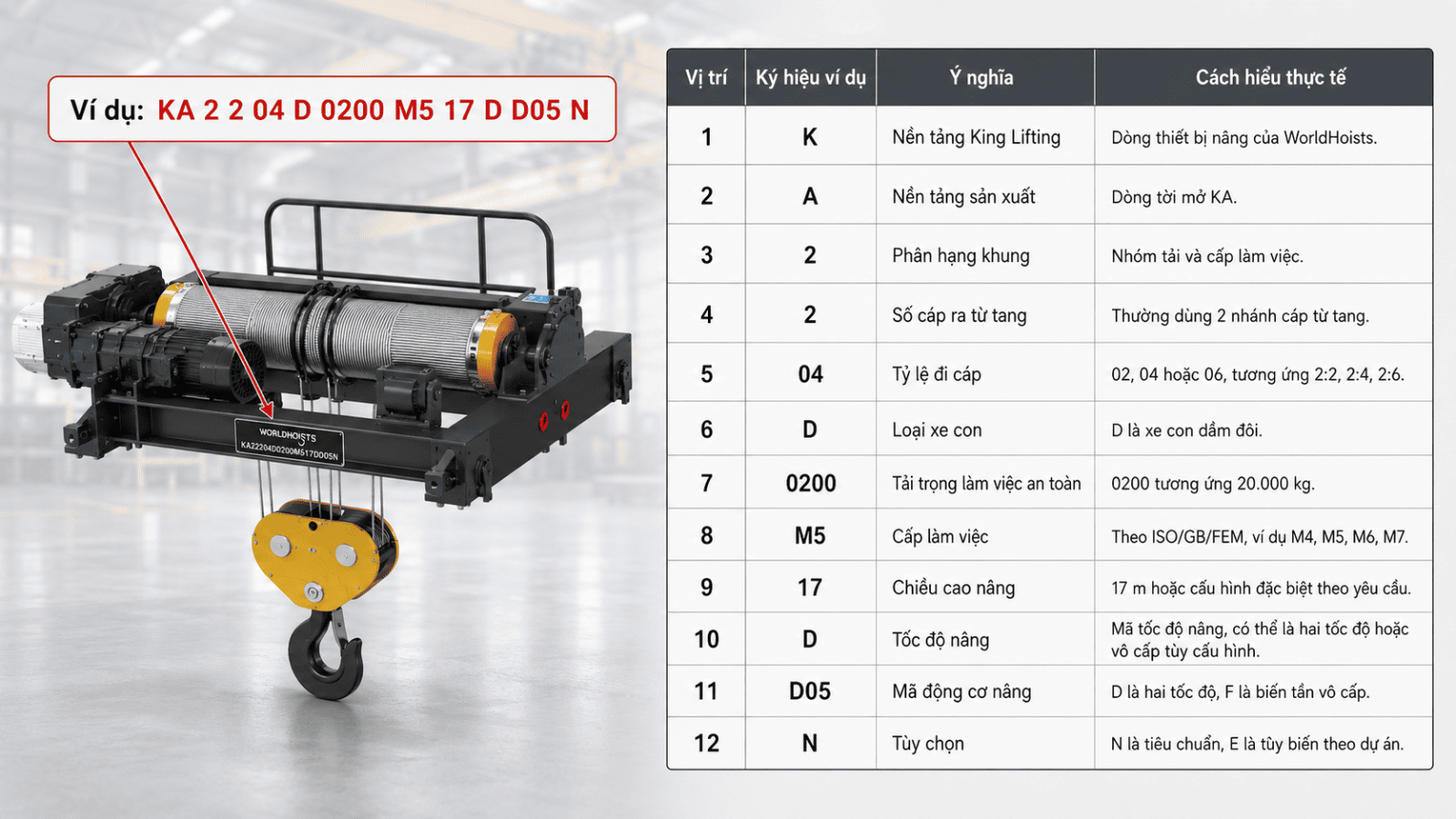

Một điểm hay của pa lăng tời mở KA WorldHoists là mã sản phẩm thể hiện khá nhiều thông tin kỹ thuật. Ví dụ mã "KA 2 2 04 D 0200 M5 17 D D05 N" có thể đọc theo từng vị trí như sau:

Nếu anh, chị đang so sánh ngân sách tổng thể, có thể tham khảo bài chi phí đầu tư pa lăng dầm đơn so với dầm đôi.

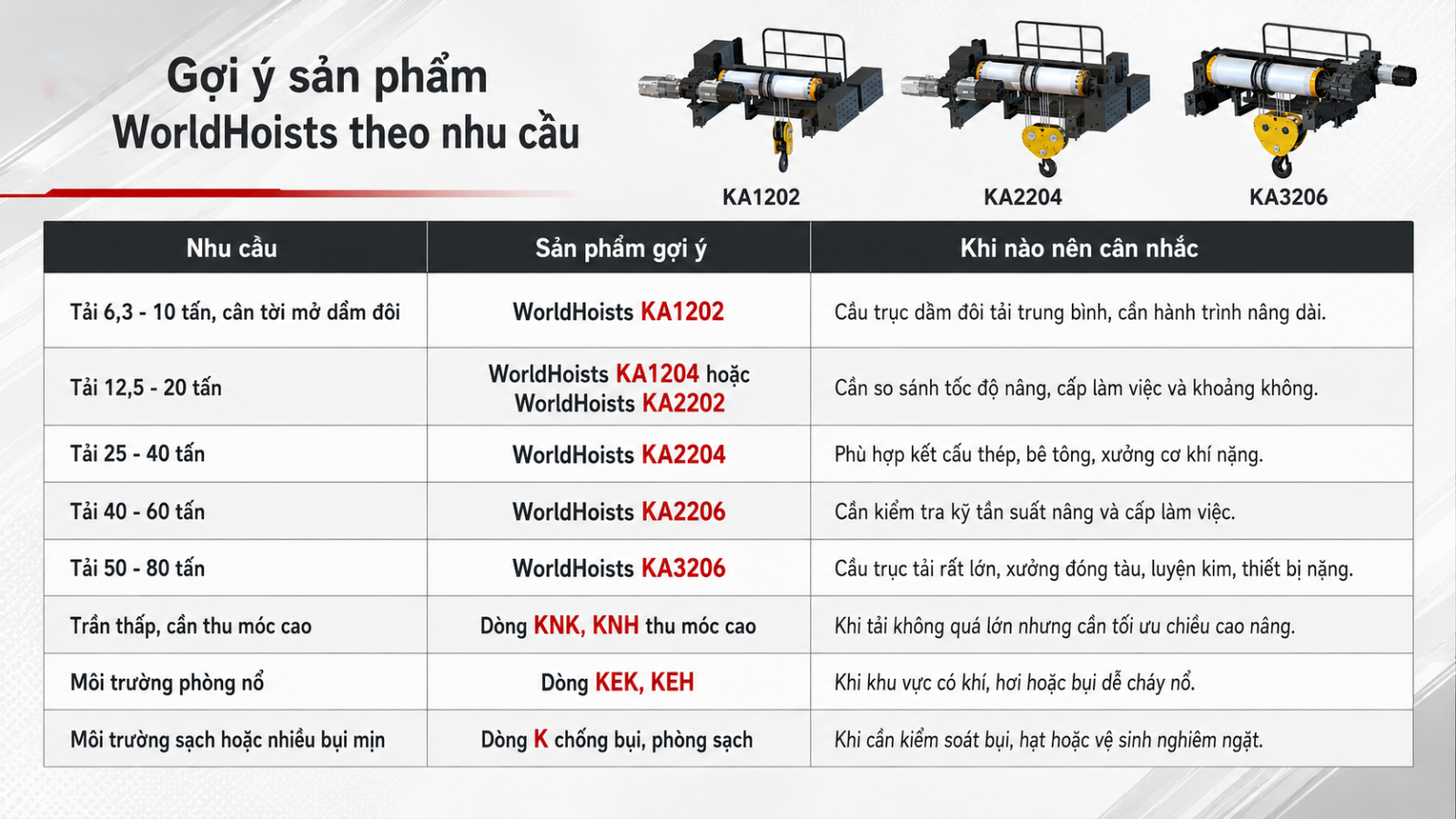

11. Gợi ý sản phẩm WorldHoists theo nhu cầu

12. Câu hỏi thường gặp

12.1. Pa lăng tời mở WorldHoists khác gì pa lăng dầm đôi thông thường?

Pa lăng dầm đôi có thể là nhiều dạng thiết bị khác nhau, còn tời mở là một kiểu thiết kế cụ thể với các cụm cơ khí đặt dạng mở trên xe con dầm đôi. Pa lăng tời mở WorldHoists thường phù hợp hơn khi tải trọng lớn, hành trình nâng dài hoặc cần bảo trì thuận tiện.

12.2. Có phải tải trên 30 tấn luôn phải dùng tời mở không?

Không phải luôn luôn. Tuy nhiên, từ khoảng 30 tấn trở lên, anh, chị nên xem xét tời mở vì yêu cầu về tang, cáp, phanh, tản nhiệt, cấp làm việc và kết cấu dầm thường cao hơn. Quyết định cuối cùng cần dựa trên tần suất vận hành và điều kiện nhà xưởng.

12.3. KA1206 và KA2202 cùng có dải tải quanh 20 tấn, nên chọn model nào?

Không nên chỉ nhìn tải trọng. KA1206 và KA2202 khác nhau về khung thiết kế, đường kính tang, đường kính cáp, tỷ số truyền, kích thước xe con và cấp làm việc theo từng tải. SHM cần xem bản vẽ, chiều cao nâng, tốc độ yêu cầu và số ca làm việc để khuyến nghị.

12.4. Pa lăng tời mở dùng cho bãi container cần chú ý gì?

Cần kiểm tra tải container thực tế, phụ kiện nâng, điều kiện ngoài trời, gió, chống ăn mòn, tốc độ di chuyển, độ chính xác khi đặt tải và phương án kiểm định. Với container lạnh hoặc container 40 feet, không nên chọn theo tải vỏ container mà phải tính theo tổng tải khai thác.

12.5. Chứng nhận CE, ATEX, CO, CQ có thay thế kiểm định tại Việt Nam không?

Không. Các chứng nhận này giúp hồ sơ thiết bị minh bạch hơn, nhưng thiết bị nâng hạ vẫn cần được kiểm định theo quy định tại Việt Nam trước khi đưa vào vận hành. Anh, chị nên yêu cầu hồ sơ đầy đủ ngay từ giai đoạn đặt hàng.

12.6. Khi nào nên dùng biến tần cho tời mở?

Biến tần nên được cân nhắc khi cần khởi động êm, giảm giật tải, điều khiển tốc độ chính xác, bảo vệ cơ khí và tối ưu vận hành. Với tải lớn, biến tần thường giúp giảm sốc cơ khí lên dầm, cáp, phanh và kết cấu nhà xưởng.

13. Kết luận

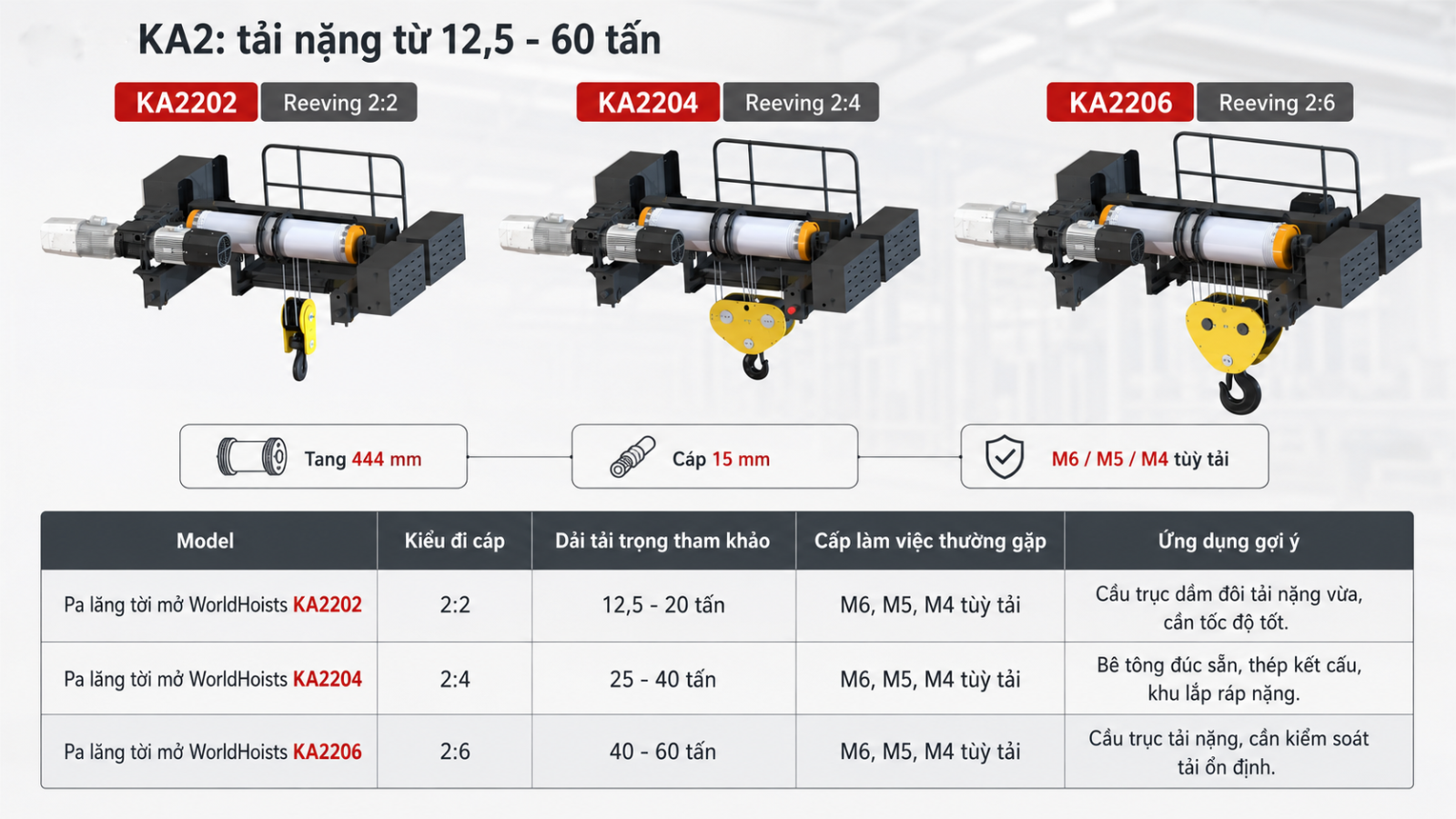

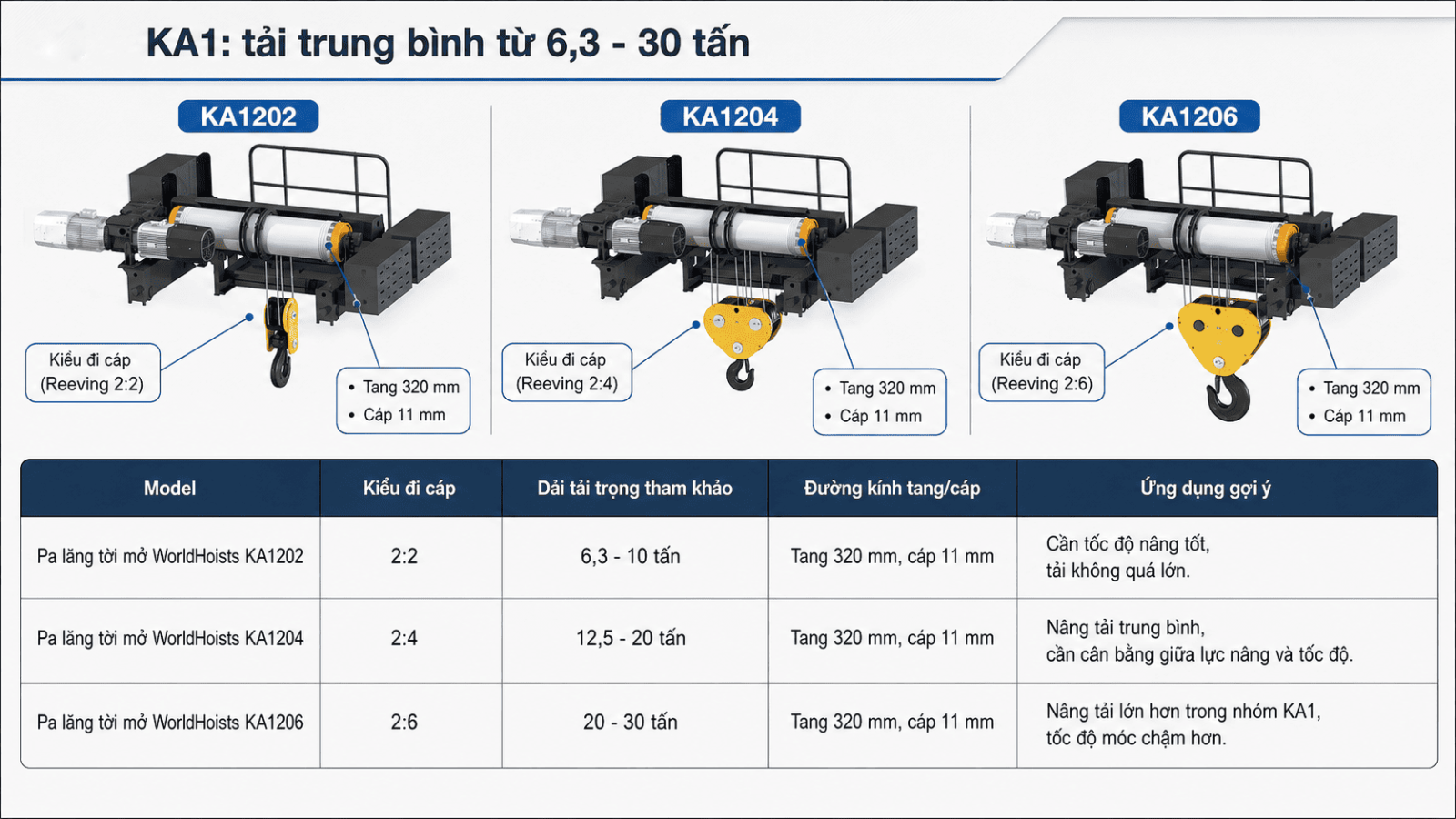

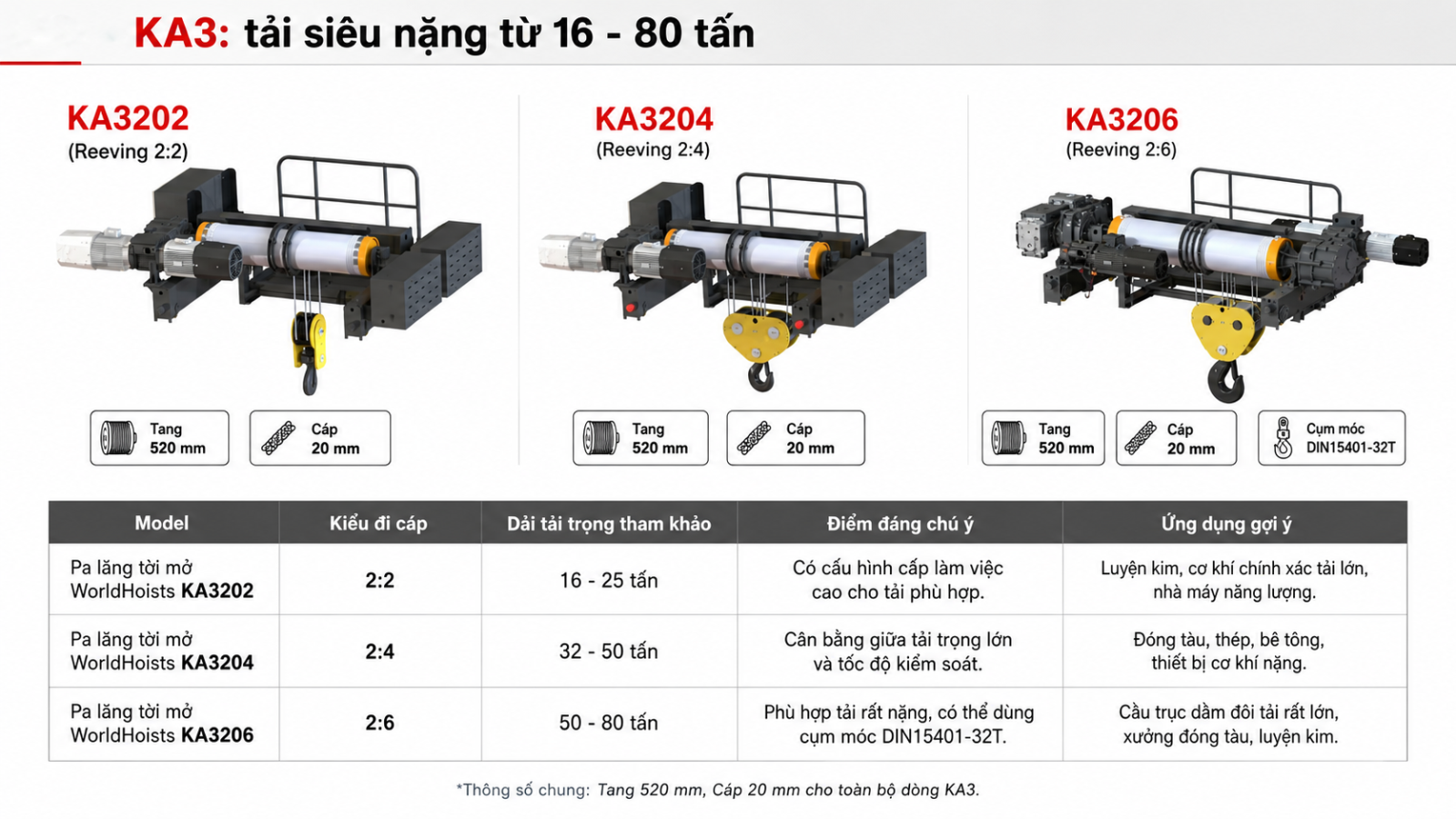

Pa lăng tời mở WorldHoists là giải pháp phù hợp cho các hệ cầu trục dầm đôi, cổng trục và dây chuyền nâng hạ tải trọng lớn cần độ ổn định, khả năng tùy biến và bảo trì rõ ràng. Dòng KA của WorldHoists bao phủ nhiều dải tải từ 6,3 - 80 tấn, với các cấu hình 2:2, 2:4 và 2:6 để cân bằng giữa tốc độ nâng và sức nâng.

Tuy vậy, một thiết bị tốt chỉ là một phần của hệ thống. Để chọn đúng, anh, chị cần tính đồng bộ tải trọng, tần suất, chiều cao nâng, môi trường, khẩu độ cầu trục, áp lực bánh xe, hồ sơ chứng nhận và điều kiện kiểm định tại Việt Nam.

Nếu bạn đang chuẩn bị đầu tư, nâng cấp hoặc thay thế hệ cầu trục tải nặng, hãy gửi cho SHM các thông tin cơ bản gồm tải trọng lớn nhất, chiều cao nâng, khẩu độ, số ca làm việc, môi trường vận hành và bản vẽ nhà xưởng nếu có. Đội ngũ SHM sẽ cùng anh, chị xác định vấn đề, giải thích nguyên nhân gốc rễ và đề xuất cấu hình pa lăng, cầu trục hoặc cổng trục phù hợp.

Xem cấu hình pa lăng tời mở WorldHoists KA3206 hoặc liên hệ SHM qua hotline 0325 878 868 - 0789 376 856 để được tư vấn giải pháp nâng hạ tải trọng lớn.
