Dịch vụ lắp đặt pa lăng cho cầu trục, cổng trục: Quy trình, tiêu chuẩn và cách chọn đúng

Khi cần nâng hạ vật nặng trong nhà xưởng, nhiều anh, chị thường bắt đầu bằng câu hỏi "nên mua pa lăng loại nào?". Trên thực tế, dịch vụ lắp đặt pa lăng không chỉ là đưa thiết bị lên dầm rồi đấu điện. Một hệ thống vận hành ổn định cần được khảo sát tải trọng, khẩu độ, chiều cao nâng hạ, kết cấu ray, nguồn điện, môi trường làm việc và yêu cầu kiểm định. Bài viết này giúp bạn hiểu quy trình lắp đặt pa lăng cho cầu trục, cổng trục theo cách dễ kiểm tra: cần chuẩn bị gì, rủi ro thường nằm ở đâu, tiêu chuẩn thử tải ra sao và khi nào nên chọn cấu hình WorldHoists phù hợp.

1. Khi nào bạn cần dịch vụ lắp đặt pa lăng chuyên nghiệp?

1.1. Giải đáp vấn đề

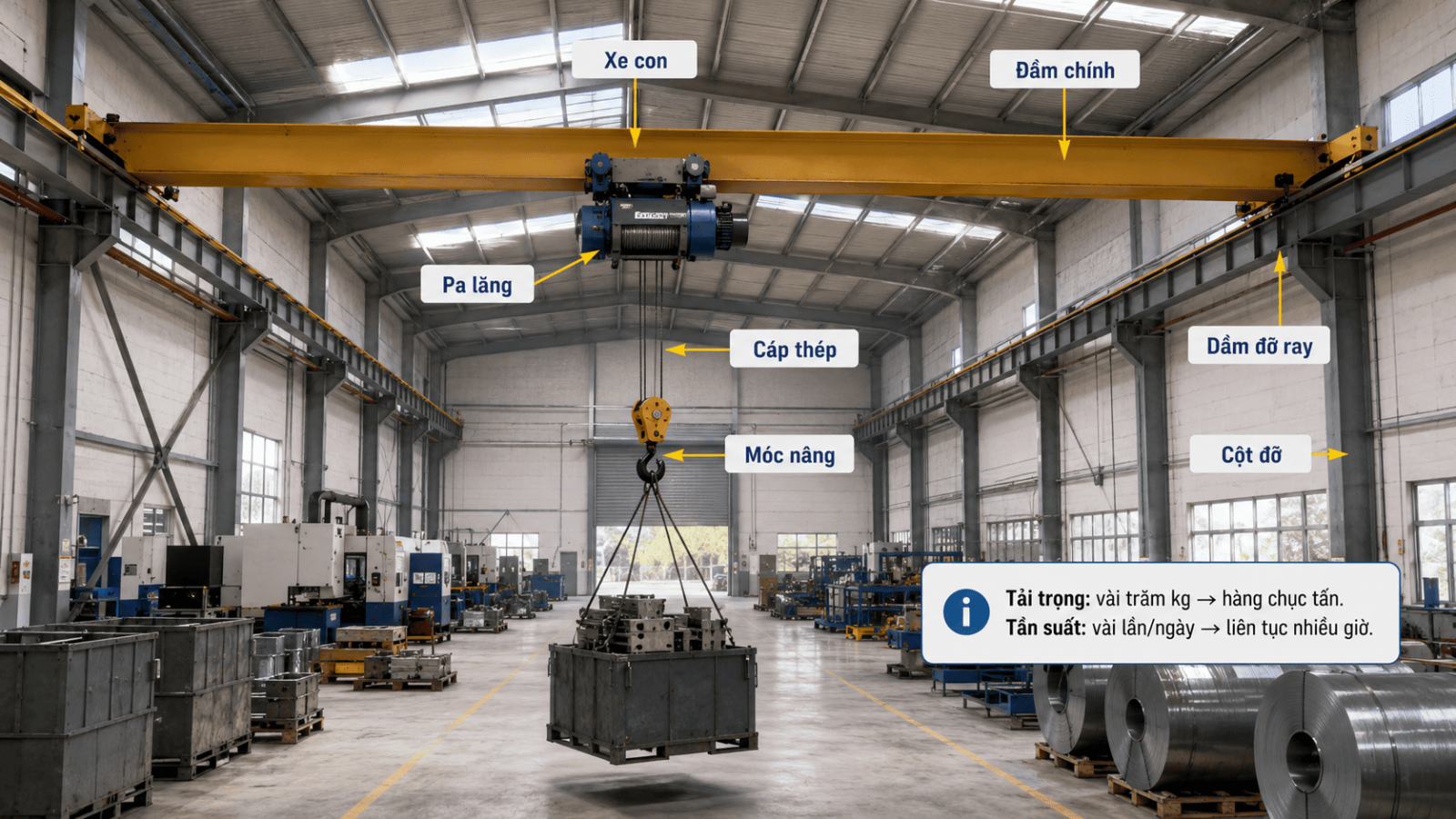

Bạn nên dùng dịch vụ lắp đặt pa lăng chuyên nghiệp khi thiết bị cần làm việc trên cầu trục, cổng trục, dầm monorail, cẩu quay hoặc hệ nâng có tải trọng từ vài trăm kg đến hàng chục tấn. Lúc này, việc lắp đặt phải xét đồng thời tải trọng làm việc, kết cấu dầm, đường ray, hệ điện, thiết bị an toàn, thử tải và kiểm định trước khi đưa vào vận hành.

Nói đơn giản hơn: pa lăng là thiết bị nâng, nhưng khi đưa vào nhà xưởng, nó trở thành một phần của cả hệ thống nâng hạ. Nếu chỉ chọn pa lăng theo tải trọng ghi trên catalogue mà bỏ qua dầm, ray, điện, môi trường và hồ sơ nghiệm thu, anh, chị có thể gặp rủi ro ngay từ giai đoạn chạy thử.

Ảnh minh hoạ

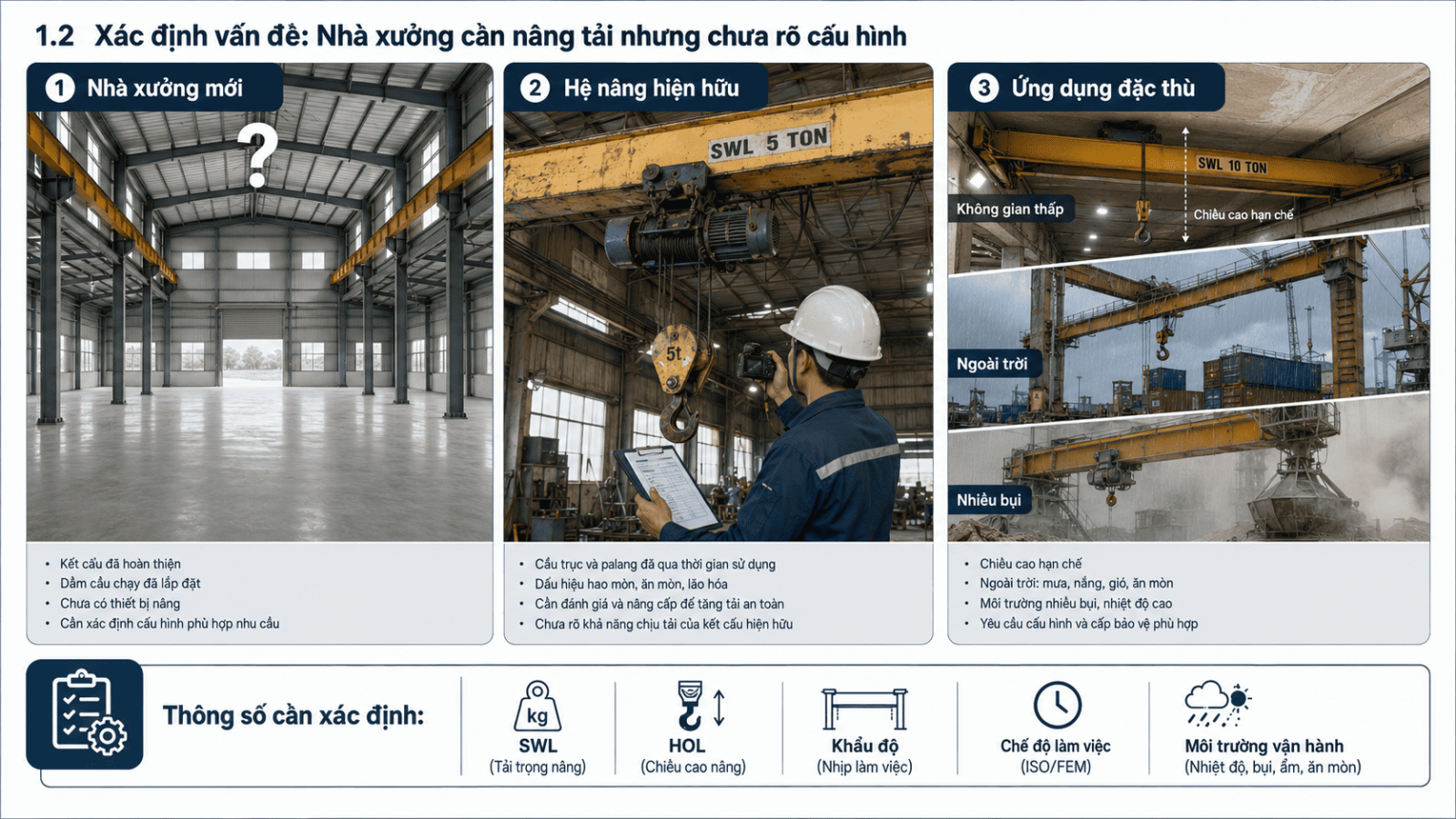

1.2. Xác định vấn đề: nhà xưởng cần nâng tải nhưng chưa rõ cấu hình

Trong thực tế tư vấn, SHM thường gặp ba nhóm nhu cầu chính:

• Nhà xưởng mới: Anh, chị đang xây dựng hoặc cải tạo nhà xưởng và cần cầu trục dầm đơn, cầu trục dầm đôi hoặc cổng trục ngay từ đầu.
• Hệ nâng hiện hữu: Nhà xưởng đã có dầm, ray hoặc cầu trục cũ, nhưng cần thay pa lăng, nâng cấp tải trọng hoặc bổ sung điều khiển.
• Ứng dụng đặc thù: Nhà xưởng có trần thấp, môi trường nhiều bụi, khu vực dễ cháy nổ, ngoài trời, gần biển hoặc cần nâng tải nặng liên tục.

Điểm dễ bị bỏ sót là khách hàng thường biết "tôi cần nâng 5 tấn" hoặc "tôi cần nâng 10 tấn", nhưng chưa có đủ dữ liệu để chốt thiết bị. Một phương án lắp đặt pa lăng đúng cần thêm các thông tin sau:

• Tải trọng làm việc (SWL): Mức tải thiết bị được phép làm việc trong điều kiện vận hành phù hợp.
• Chiều cao nâng hạ (HOL): Khoảng nâng hữu ích từ vị trí thấp nhất đến cao nhất của móc nâng.
• Khẩu độ và hành trình: Khoảng cách giữa hai ray cầu trục/cổng trục và chiều dài đường chạy.
• Chế độ làm việc: Tần suất nâng, phổ tải, số chu kỳ trong một ca và thời gian vận hành mỗi ngày.
• Môi trường vận hành: Trong nhà, ngoài trời, bụi, ẩm, hóa chất, nhiệt độ cao, phòng sạch hoặc khu vực có nguy cơ cháy nổ.

1.3. Giải thích nguyên nhân gốc rễ: pa lăng chỉ là một phần của hệ nâng

Pa lăng thực hiện chuyển động nâng hạ theo phương đứng. Nhưng để tải di chuyển ổn định trong không gian nhà xưởng, thiết bị còn phụ thuộc vào dầm chính, dầm biên, đường ray, chân cổng, tủ điện, ray điện an toàn, cáp dẹt, phanh, công tắc hành trình và thiết bị chống quá tải.

Nếu một trong các phần này không tương thích, rủi ro có thể xuất hiện theo nhiều cách:

• Kẹt hoặc mòn bánh xe con chạy: Bề rộng cánh dầm (B) không phù hợp với cụm bánh xe con chạy.
• Rung lắc tải: Tốc độ nâng hạ, di chuyển xe con hoặc hệ điều khiển chưa phù hợp với chu kỳ sản xuất.
• Trôi phanh hoặc dừng không êm: Phanh, motor nâng hoặc biến tần không được chọn theo chế độ làm việc thực tế.
• Lệch ray, va chặn hành trình: Đường ray chưa được căn chỉnh đúng cao độ và độ song song.
• Không hoàn tất kiểm định: Hồ sơ thiết bị, biên bản thử tải hoặc thông số kỹ thuật không đủ để nghiệm thu.

Vì vậy, dịch vụ lắp đặt pa lăng cần bắt đầu từ khảo sát. Chọn thiết bị trước khi đo thực tế thường dẫn đến phương án phải chỉnh sửa lại, vừa mất thời gian vừa phát sinh chi phí.

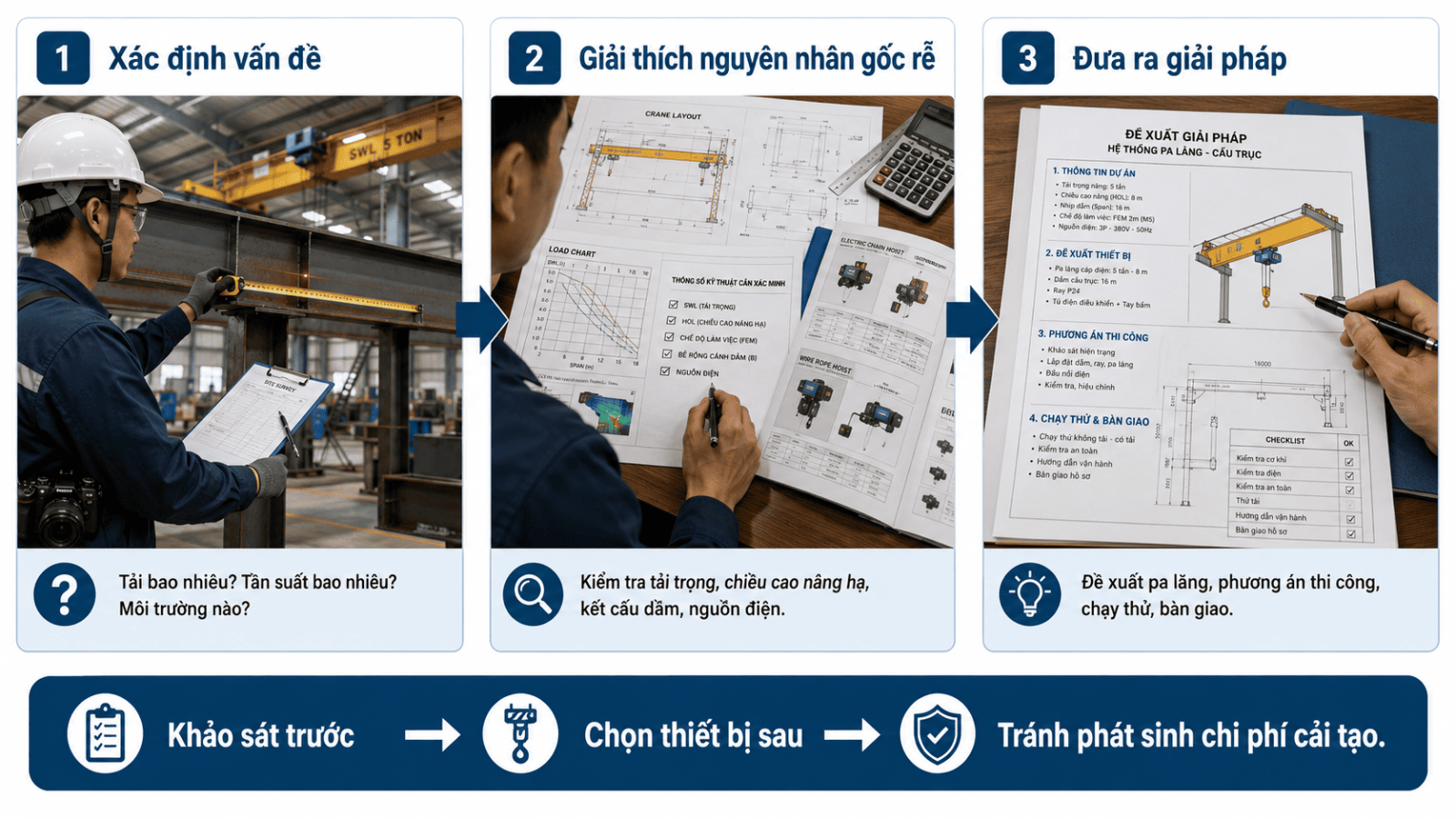

1.4. Giải pháp: khảo sát trước, chọn thiết bị sau

Khung tư vấn SHM thường đi theo ba bước:

• Bước 1 - Xác định vấn đề: Anh, chị cần nâng vật gì, nặng bao nhiêu, nâng bao nhiêu lần mỗi ca, vận hành trong môi trường nào.
• Bước 2 - Giải thích nguyên nhân gốc rễ: Đội kỹ thuật kiểm tra tải trọng làm việc, chiều cao nâng hạ, kết cấu dầm, nguồn điện và điều kiện kiểm định.
• Bước 3 - Đưa ra giải pháp: SHM đề xuất loại pa lăng, cầu trục hoặc cổng trục phù hợp, kèm phương án thi công, chạy thử và bàn giao.

Nếu anh, chị cần xem riêng quy trình thi công cầu trục dầm đơn, có thể tham khảo bài quy trình lắp đặt cầu trục dầm đơn của SHM. Bài viết hiện tại sẽ đi rộng hơn: lắp pa lăng trong cả hệ cầu trục, cổng trục, dầm đơn, dầm đôi và các cấu hình đặc thù.

2. Dịch vụ lắp đặt pa lăng gồm những hạng mục nào?

2.1. Khảo sát hiện trạng nhà xưởng

Đây là bước quyết định độ chính xác của phương án kỹ thuật. Khi khảo sát, đội kỹ thuật cần kiểm tra cả mặt bằng, kết cấu, nguồn điện và điều kiện vận hành.

Các hạng mục cần ghi nhận gồm:

• Kết cấu nhà xưởng: Vị trí cột, dầm đỡ ray, nền móng, mái, vật cản trên cao và không gian cho xe cẩu hoặc xe nâng hỗ trợ thi công.
• Kích thước làm việc: Khẩu độ, chiều dài đường chạy, cao độ ray, chiều cao nâng hạ, vị trí đặt tải và khu vực thao tác.
• Nguồn điện: Điện áp, pha, tủ nguồn, tiếp địa, khoảng cách cấp điện và yêu cầu điều khiển.
• Môi trường: Bụi, ẩm, nhiệt, hơi muối, hóa chất, khí dễ cháy, yêu cầu phòng sạch hoặc làm việc ngoài trời.
• Yêu cầu pháp lý: Hồ sơ thiết bị, yêu cầu kiểm định lần đầu, nghiệm thu nội bộ và đào tạo vận hành.

2.2. Tư vấn cấu hình pa lăng, cầu trục hoặc cổng trục

Sau khảo sát, phương án kỹ thuật cần trả lời đúng câu hỏi: hệ nâng nào phù hợp với mặt bằng và nhu cầu vận hành của anh, chị?

Các cấu hình thường gặp gồm:

• Cầu trục dầm đơn: Phù hợp tải vừa và nhỏ, nhà xưởng có kết cấu dầm đỡ ray, cần giải pháp gọn và tối ưu chi phí.
• Cầu trục dầm đôi: Phù hợp tải nặng, khẩu độ lớn, yêu cầu vận hành liên tục hoặc cần chiều cao nâng hạ hữu ích tốt hơn.
• Cổng trục dầm đơn: Phù hợp sân bãi, khu vực ngoài trời, nơi không có kết cấu nhà xưởng để đặt cầu trục.
• Cổng trục dầm đôi: Phù hợp bãi vật tư, đóng tàu, bê tông đúc sẵn, gia công thép và các ứng dụng tải nặng.
• Monorail hoặc cẩu quay: Phù hợp tuyến nâng cố định hoặc khu vực thao tác cục bộ quanh một máy, một dây chuyền.

Với nhóm cầu trục, anh, chị có thể xem thêm danh mục cầu trục dầm đơn và cầu trục dầm đôi của SHM để đối chiếu loại kết cấu phù hợp.

2.3. Chuẩn bị vật tư và thiết bị trước thi công

Dịch vụ lắp đặt pa lăng không nên chỉ chuẩn bị pa lăng. Một hệ hoàn chỉnh thường gồm thiết bị nâng, kết cấu thép và hệ điện điều khiển.

• Thiết bị nâng: Pa lăng, xe con, cáp thép, móc nâng, phanh, motor nâng, motor di chuyển xe con, giới hạn hành trình.
• Kết cấu thép: Dầm chính, dầm biên, ray, kẹp ray, bu lông liên kết, cữ chặn, chân cổng nếu là cổng trục.
• Điện điều khiển: Ray điện an toàn, máng C, cáp dẹt, tủ điện, biến tần, tay bấm điều khiển, điều khiển từ xa và đèn/còi cảnh báo.
• Hồ sơ: Bản vẽ, thông số thiết bị, CO/CQ nếu có, catalogue, hướng dẫn vận hành và tài liệu phục vụ kiểm định.

Với các hệ có yêu cầu điều khiển êm hơn, anh, chị nên tính sẵn phương án biến tần và điều khiển từ xa. SHM có nhóm phụ kiện pa lăng WorldHoists phục vụ các nhu cầu như biến tần, móc cẩu thay thế, tang cuốn cáp và điều khiển từ xa.

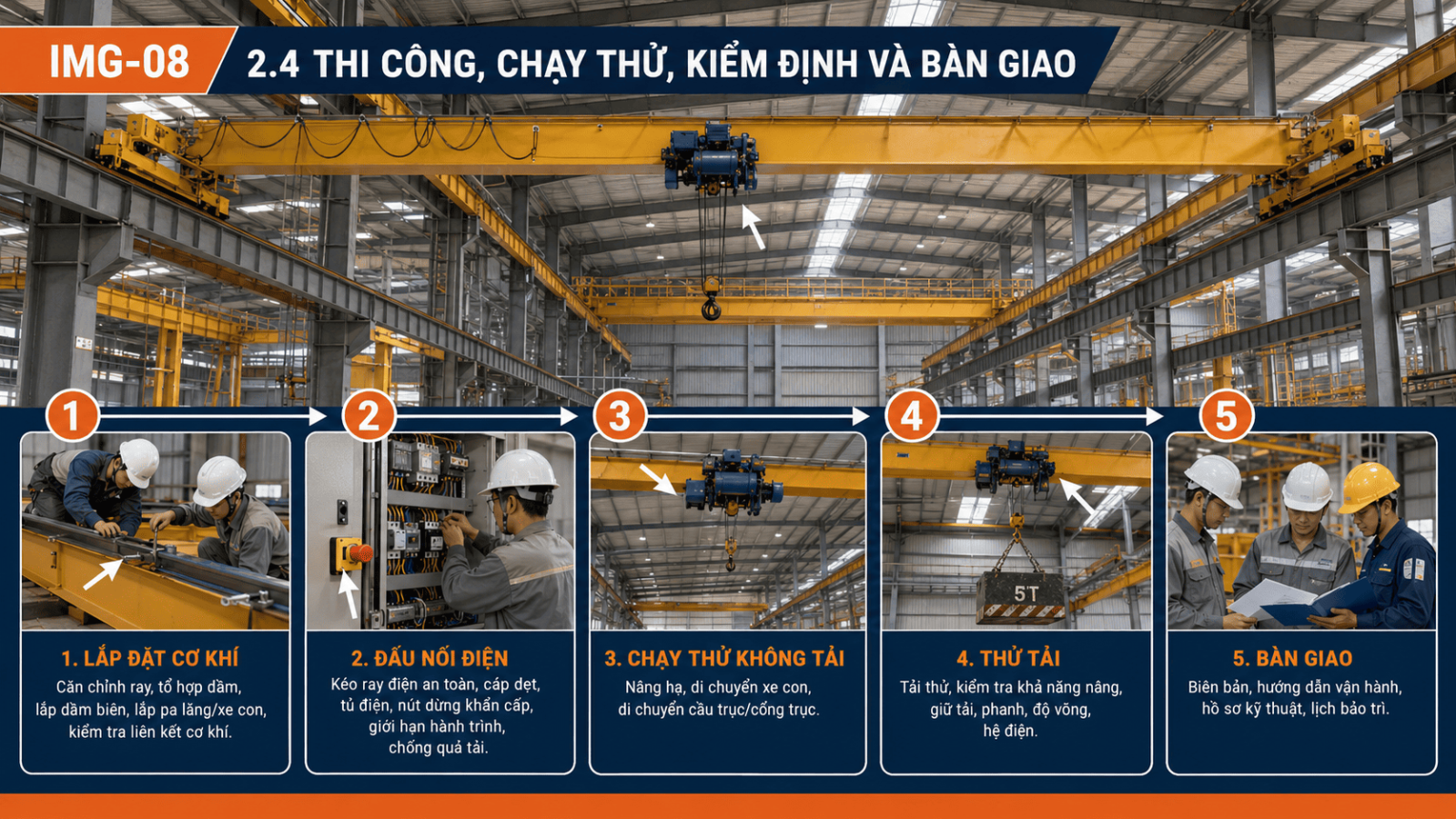

2.4. Thi công, chạy thử, kiểm định và bàn giao

Một gói thi công lắp đặt pa lăng nên có đủ các bước sau:

• Lắp đặt cơ khí: Căn chỉnh ray, tổ hợp dầm, lắp dầm biên, lắp pa lăng hoặc xe con, kiểm tra liên kết cơ khí.
• Đấu nối điện: Kéo ray điện an toàn, cáp dẹt, tủ điện, nút dừng khẩn cấp, giới hạn hành trình và thiết bị chống quá tải.
• Chạy thử không tải: Kiểm tra nâng hạ, di chuyển xe con, di chuyển cầu trục/cổng trục và hướng chuyển động.
• Thử tải: Kiểm tra khả năng nâng, giữ tải, phanh, độ võng và phản ứng của hệ điện theo quy trình kiểm định.
• Bàn giao: Lập biên bản, hướng dẫn vận hành, bàn giao hồ sơ kỹ thuật và thống nhất lịch bảo trì.

Ảnh minh hoạ

3. Quy trình lắp đặt tiêu chuẩn từ khảo sát đến bàn giao

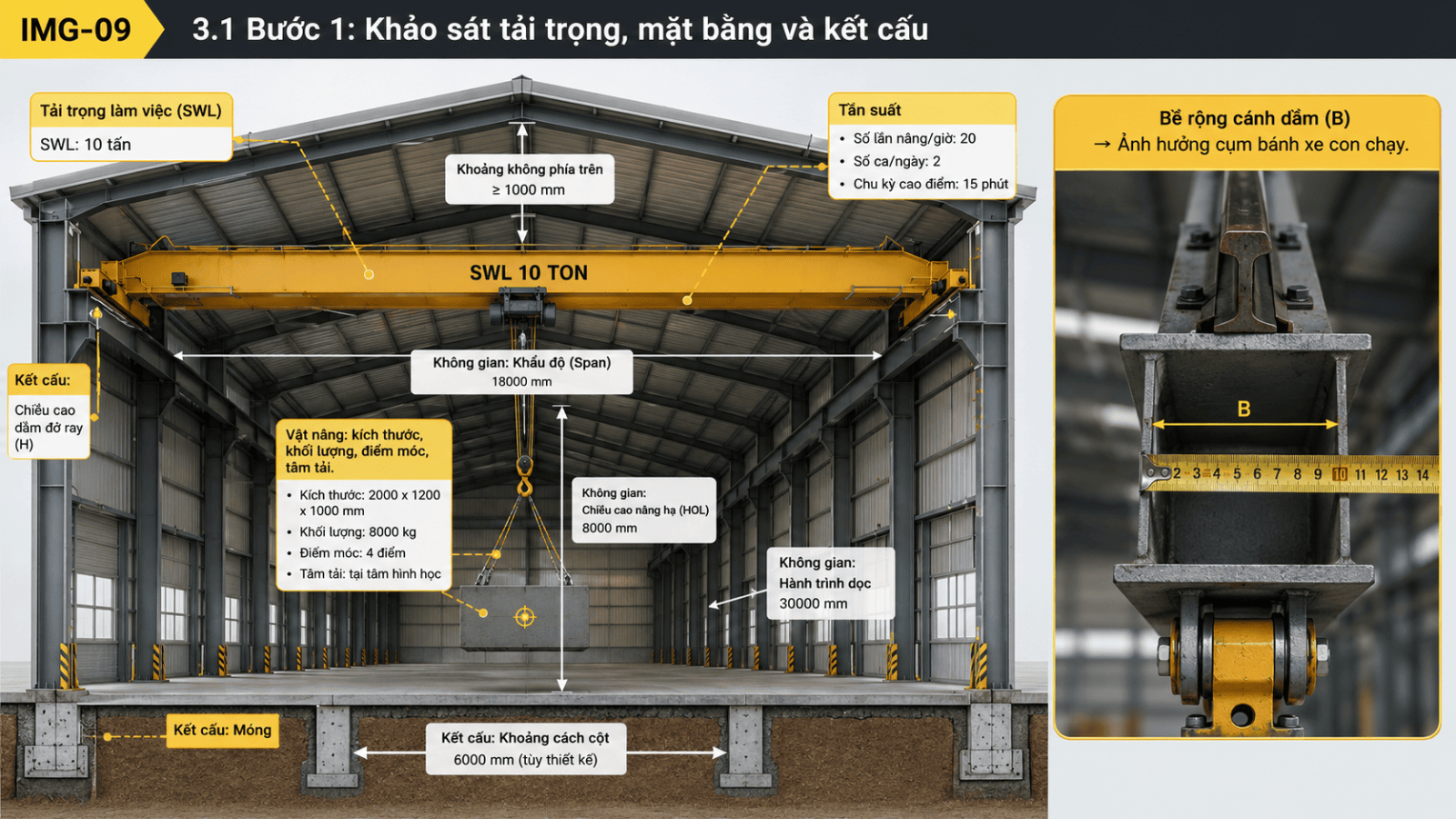

3.1. Bước 1: Khảo sát tải trọng, mặt bằng và kết cấu

Một quy trình lắp đặt tiêu chuẩn cần bắt đầu bằng câu hỏi đúng. Anh, chị nên chuẩn bị trước các thông tin sau:

• Vật nâng: Kích thước, khối lượng, điểm móc, tâm tải và có cần xoay/lật trong quá trình thao tác không.
• Tải trọng làm việc: Tải nặng nhất và tải thường xuyên, không chỉ tải tối đa dự kiến.
• Tần suất: Số lần nâng mỗi giờ, số ca mỗi ngày và chu kỳ vận hành cao điểm.
• Không gian: Khẩu độ, chiều cao nâng hạ, hành trình dọc, vật cản trên cao và khu vực đặt tải.
• Kết cấu: Dầm đỡ ray, nền móng, cột, mái và không gian đưa thiết bị vào vị trí lắp đặt.

Ở bước này, kỹ thuật viên cũng cần xác định bề rộng cánh dầm (B) nếu lắp pa lăng lên dầm I hoặc dầm H. Thông số này ảnh hưởng trực tiếp đến cụm bánh xe con chạy, độ ăn khớp và khả năng di chuyển của pa lăng.

Ảnh minh hoạ

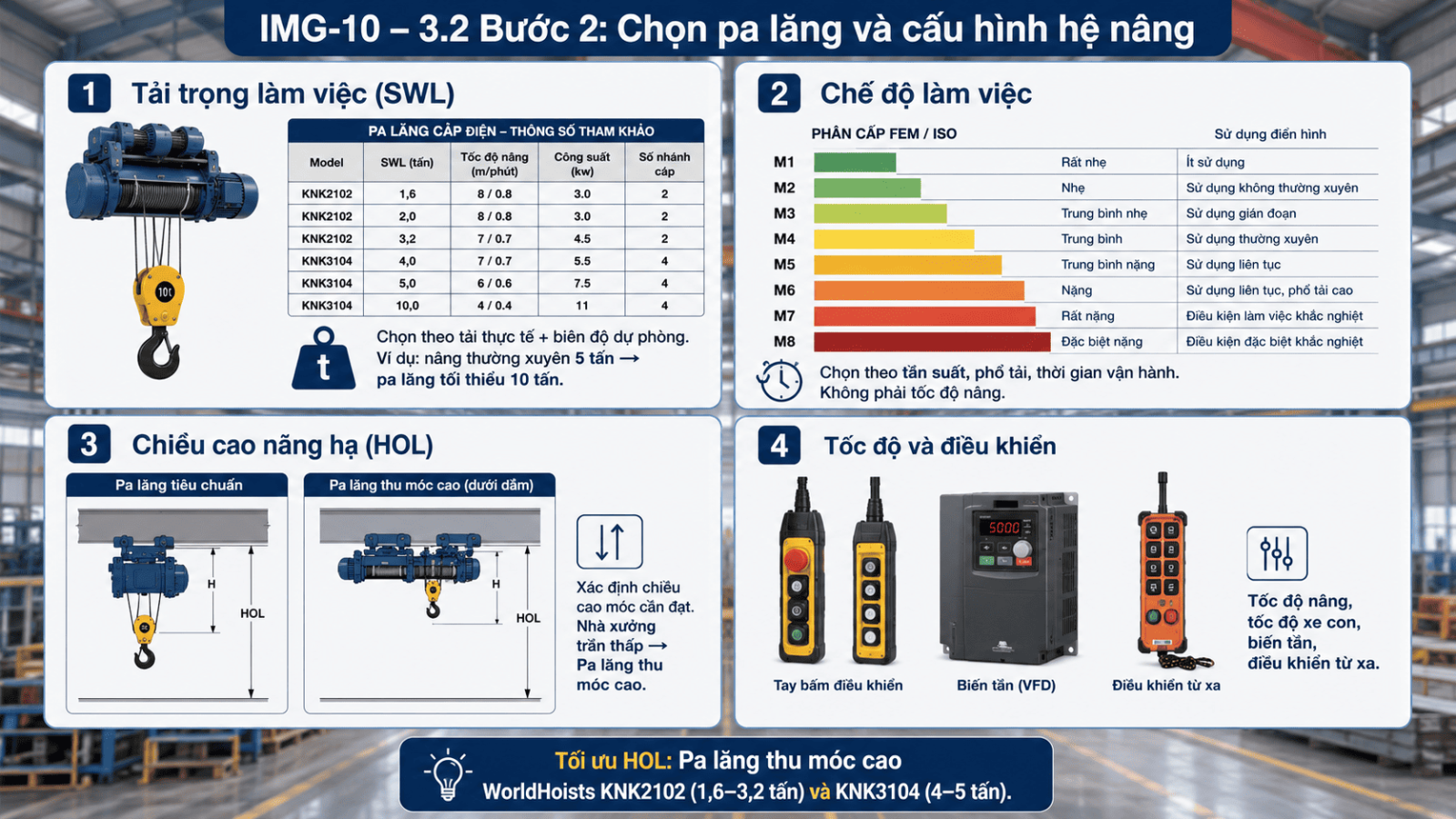

3.2. Bước 2: Chọn pa lăng và cấu hình hệ nâng

Sau khảo sát, SHM thường đối chiếu thiết bị theo bốn nhóm thông số:

• Tải trọng làm việc (SWL): Chọn theo tải thực tế và biên độ dự phòng phù hợp.
• Chế độ làm việc: Chọn theo tần suất, phổ tải và thời gian vận hành, không hiểu nhầm là tốc độ nâng.
• Chiều cao nâng hạ (HOL): Xác định chiều cao móc cần đạt, đặc biệt với nhà xưởng trần thấp.
• Tốc độ và điều khiển: Chọn tốc độ nâng, tốc độ di chuyển xe con, biến tần và điều khiển theo mức độ chính xác cần thiết.

Ảnh minh hoạ

Nếu nhà xưởng cần tối ưu chiều cao nâng hạ, dòng pa lăng thu móc cao là lựa chọn đáng cân nhắc. Ví dụ, pa lăng dầm đơn thu móc cao WorldHoists KNK2102 phù hợp dải tải 1,6 - 3,2 tấn, còn pa lăng dầm đơn thu móc cao WorldHoists KNK3104 phù hợp dải tải 4 - 5 tấn.

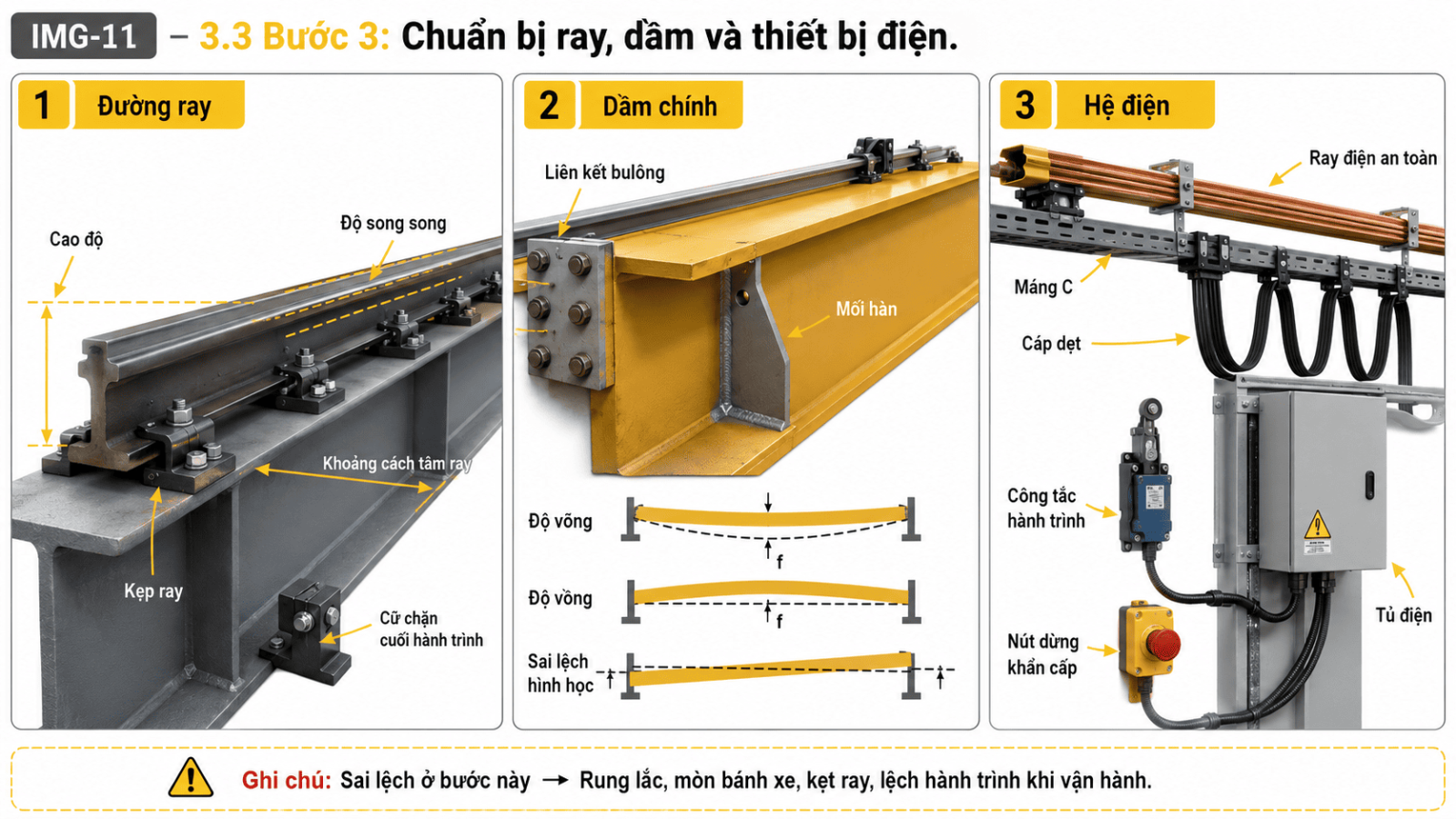

3.3. Bước 3: Chuẩn bị ray, dầm và thiết bị điện

Ray và dầm là nền của toàn bộ hệ nâng. Nếu sai lệch ở bước này, pa lăng có thể vẫn chạy được trong giai đoạn thử không tải, nhưng dễ phát sinh rung lắc, mòn bánh xe, kẹt ray hoặc lệch hành trình sau một thời gian vận hành.

Các điểm cần kiểm tra gồm:

• Đường ray: Cao độ, độ song song, khoảng cách tâm ray, kẹp ray và cữ chặn cuối hành trình.
• Dầm chính: Liên kết bulông, mối hàn, độ võng, độ vồng và sai lệch hình học sau tổ hợp.
• Dầm biên: Cụm bánh xe, motor di chuyển, phanh và khả năng đồng bộ hai bên.
• Hệ điện: Tủ điện, nguồn cấp, tiếp địa, ray điện an toàn, máng C, cáp dẹt, công tắc hành trình và nút dừng khẩn cấp.

Ảnh minh hoạ

3.4. Bước 4: Lắp pa lăng lên dầm hoặc xe con

Cách lắp pa lăng thay đổi theo từng loại hệ nâng.

• Cầu trục dầm đơn: Pa lăng thường treo dưới cánh dầm, nên cần căn chỉnh cụm bánh xe theo bề rộng cánh dầm (B) và kiểm tra khe hở dẫn hướng.
• Cầu trục dầm đôi: Pa lăng thường đi cùng xe con đặt trên ray của hai dầm chính, phù hợp tải trọng lớn và khẩu độ rộng.
• Cổng trục: Ngoài pa lăng và dầm, cần kiểm tra chân cổng, đường ray nền, nguồn cấp ngoài trời và phương án chống ảnh hưởng gió.
• Monorail: Pa lăng chạy theo một tuyến cố định, cần kiểm tra bán kính cong, điểm treo và giới hạn hành trình.

Ở bước này, đội lắp đặt cần làm chậm và chắc. Một sai lệch nhỏ ở cụm bánh xe con chạy có thể tạo tiếng ồn, tăng mài mòn và làm tải rung lắc khi vận hành.

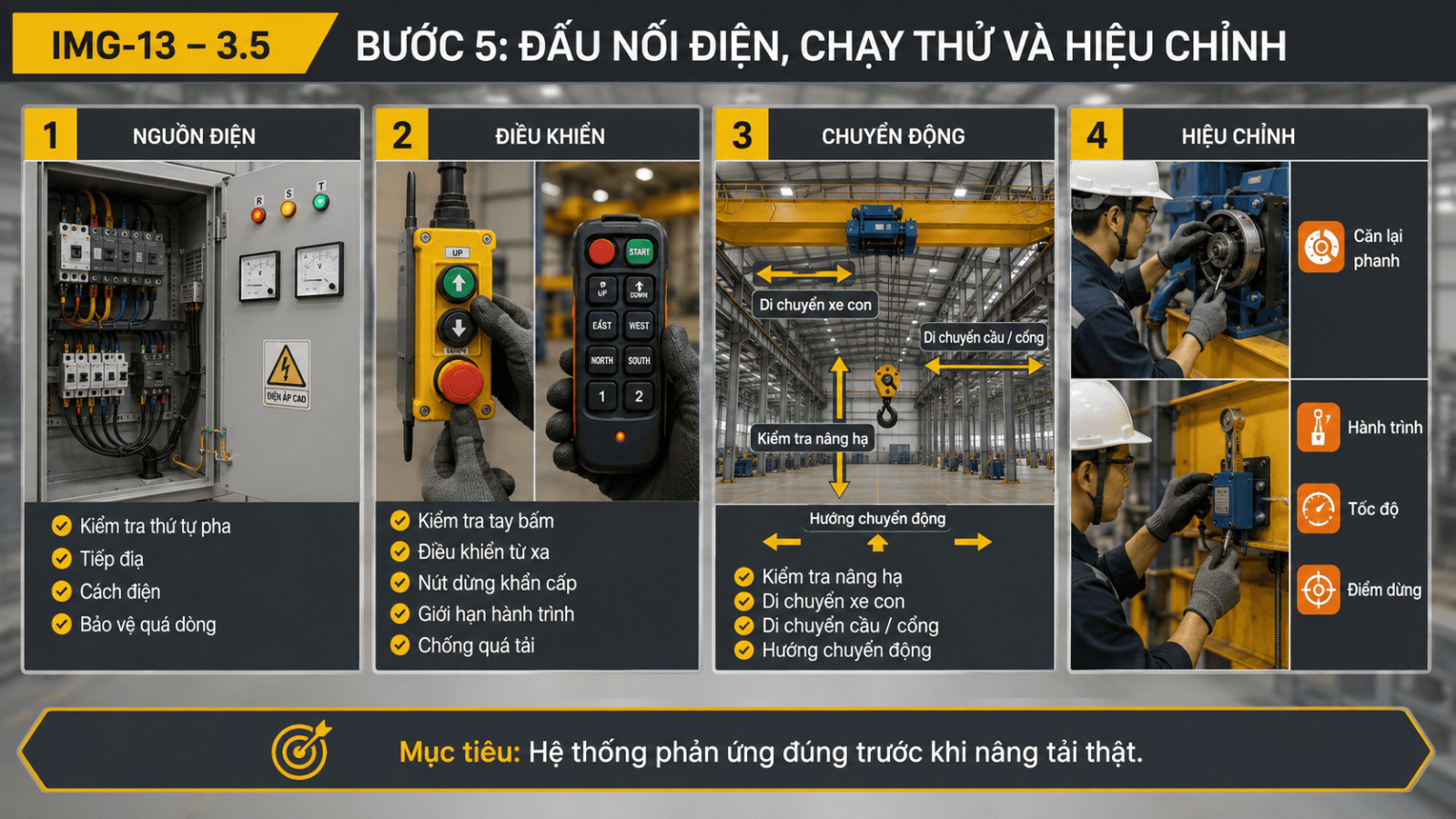

3.5. Bước 5: Đấu nối điện, chạy thử và hiệu chỉnh

Sau khi lắp cơ khí, đội kỹ thuật sẽ đấu nối điện và chạy thử không tải. Đây không phải bước hình thức. Mục tiêu là kiểm tra hệ thống phản ứng đúng trước khi nâng tải thật.

• Nguồn điện: Kiểm tra thứ tự pha, tiếp địa, cách điện và bảo vệ quá dòng.
• Điều khiển: Kiểm tra tay bấm, điều khiển từ xa, nút dừng khẩn cấp, giới hạn hành trình và chống quá tải.
• Chuyển động: Kiểm tra nâng hạ, di chuyển xe con, di chuyển cầu/cổng và hướng chuyển động thực tế.
• Hiệu chỉnh: Căn lại phanh, hành trình, tốc độ và điểm dừng nếu phát hiện sai lệch.

3.6. Bước 6: Thử tải, kiểm định và bàn giao vận hành

Sau chạy thử không tải, thiết bị cần được thử tải và kiểm định theo yêu cầu áp dụng. Với cầu trục, cổng trục và các thiết bị nâng thuộc diện kiểm định, anh, chị không nên bỏ qua bước này.

Thông thường, quá trình nghiệm thu gồm:

• Kiểm tra bên ngoài: Dầm, ray, bánh xe, pa lăng, cáp, móc, phanh, cữ chặn và hệ điện.
• Thử tải tĩnh: Kiểm tra khả năng giữ tải, độ võng và biến dạng dư của kết cấu.
• Thử tải động: Kiểm tra các cơ cấu nâng hạ, xe con, cầu trục hoặc cổng trục khi vận hành với tải thử.
• Hoàn thiện hồ sơ: Biên bản nghiệm thu, giấy kiểm định, hướng dẫn vận hành và lịch bảo trì.

Anh, chị có thể xem thêm bài quy trình thử tải cầu trục và hồ sơ kiểm định cầu trục để nắm rõ hơn phần nghiệm thu sau lắp đặt.

4. Lắp đặt pa lăng theo từng cấu hình cầu trục, cổng trục

4.1. Lắp đặt pa lăng cho cầu trục dầm đơn

Lắp đặt cầu trục dầm đơn phù hợp với nhà xưởng cần nâng tải vừa và nhỏ, ưu tiên kết cấu gọn, chi phí đầu tư hợp lý và diện tích thao tác rõ ràng. Pa lăng thường treo dưới cánh dầm chính, vì vậy chiều cao của cụm pa lăng ảnh hưởng trực tiếp đến chiều cao nâng hạ hữu ích.

Khung tư vấn nên đi như sau:

• Xác định vấn đề: Nhà xưởng cần nâng tải 1 - 10 tấn, tần suất vừa phải, không gian phía trên có thể bị hạn chế.
• Giải thích nguyên nhân gốc rễ: Pa lăng treo dưới dầm nên nếu chọn thiết bị quá cồng kềnh, móc nâng sẽ không lên đủ cao.
• Đưa ra giải pháp: Chọn pa lăng dầm đơn tiêu chuẩn nếu nhà xưởng đủ cao, hoặc pa lăng thu móc cao nếu cần tối ưu chiều cao nâng hạ.

Với dải 4 - 5 tấn, anh, chị có thể cân nhắc pa lăng dầm đơn WorldHoists KNH4102 hoặc cấu hình thu móc cao KNK3104 tùy bề rộng cánh dầm và yêu cầu chiều cao nâng hạ.

4.2. Lắp đặt pa lăng cho cầu trục dầm đôi

Lắp đặt cầu trục dầm đôi thường được cân nhắc khi tải trọng lớn hơn, khẩu độ rộng hơn hoặc tần suất vận hành cao hơn. Khác với dầm đơn, pa lăng dầm đôi thường đi cùng xe con đặt trên hai dầm chính. Cách bố trí này giúp phân bổ tải tốt hơn và phù hợp các hệ nâng tải nặng.

Khung tư vấn:

• Xác định vấn đề: Nhà xưởng cần nâng tải 10 tấn trở lên, làm việc liên tục hoặc có khẩu độ lớn.
• Giải thích nguyên nhân gốc rễ: Tải lớn làm tăng yêu cầu về dầm, ray, bánh xe, phanh, motor và sơ đồ đi cáp.
• Đưa ra giải pháp: Chọn pa lăng dầm đôi WorldHoists hoặc pa lăng tời mở theo tải trọng làm việc, chế độ làm việc và điều kiện bảo trì.

Với dải tải trung bình, anh, chị có thể tham khảo pa lăng dầm đôi WorldHoists KNK3104. Với tải lớn hơn, các dòng KNK5104, KNK6204 hoặc KNK6208 sẽ phù hợp hơn tùy tải trọng và sơ đồ đi cáp.

4.3. Dịch vụ lắp đặt cổng trục dầm đơn

Dịch vụ lắp đặt cổng trục dầm đơn phù hợp với sân bãi, kho vật tư ngoài trời, khu vực không có hệ cột nhà xưởng để đặt dầm chạy cầu trục. Cổng trục dầm đơn thường dùng cho tải vừa và nhỏ, di chuyển trên ray nền hoặc bánh xe tùy thiết kế.

Các điểm cần kiểm tra kỹ hơn so với cầu trục trong nhà:

• Đường ray nền: Phải đảm bảo cao độ, độ thẳng, liên kết và thoát nước.
• Chân cổng: Cần kiểm tra độ ổn định, dầm chân, giằng và ảnh hưởng của gió.
• Điện ngoài trời: Tủ điện, cáp cấp nguồn và thiết bị điều khiển cần có cấp bảo vệ phù hợp.
• Cữ chặn và an toàn khu vực: Cần bố trí giới hạn hành trình, biển cảnh báo và vùng làm việc rõ ràng.

Với nhu cầu tổng quan về cổng trục, anh, chị có thể tham khảo danh mục cổng trục của SHM.

4.4. Dịch vụ lắp đặt cổng trục dầm đôi

Dịch vụ lắp đặt cổng trục dầm đôi thường dành cho bãi gia công thép, bê tông đúc sẵn, đóng tàu, cảng, kho hàng tải nặng hoặc những vị trí cần khẩu độ lớn. Cấu hình này yêu cầu kiểm soát đồng thời dầm chính, chân cổng, bánh xe, ray nền, hệ điện và phương án bảo trì trên cao.

Khung tư vấn:

• Vấn đề: Anh, chị cần nâng tải lớn ngoài trời hoặc trong khu vực không có kết cấu nhà xưởng đủ chịu lực.
• Nguyên nhân: Tải lớn làm tăng ứng suất lên dầm, ray nền và cụm bánh xe, đồng thời môi trường ngoài trời tạo thêm rủi ro về gió, nước và ăn mòn.
• Giải pháp: Dùng cổng trục dầm đôi kết hợp pa lăng dầm đôi hoặc tời mở, kèm phương án sơn, cấp điện và kiểm định phù hợp.

Trong nhóm tải nặng, các dòng pa lăng tời mở WorldHoists như WorldHoists KA2204 hoặc WorldHoists KA3206 thường được cân nhắc khi cần tải trọng lớn và kết cấu dễ bảo trì theo module.

4.5. Trường hợp đặc biệt: monorail, cẩu quay và cổng trục chữ A

Không phải nhà xưởng nào cũng cần cầu trục hoặc cổng trục lớn. Một số nhu cầu có thể dùng giải pháp gọn hơn:

• Monorail: Phù hợp tuyến nâng cố định theo một đường chạy, ví dụ chuyển tải giữa hai công đoạn.
• Cẩu quay: Phù hợp khu vực thao tác quanh máy gia công, bàn lắp ráp hoặc trạm bảo trì.
• Cổng trục chữ A: Phù hợp tải vừa và nhỏ, cần di chuyển linh hoạt hoặc không muốn đầu tư kết cấu cố định.

Điểm chung của các cấu hình này là vẫn phải chọn pa lăng theo tải trọng làm việc, chiều cao nâng hạ, bề rộng cánh dầm, nguồn điện và yêu cầu thử tải.

5. Cách chọn pa lăng trước khi thi công lắp đặt

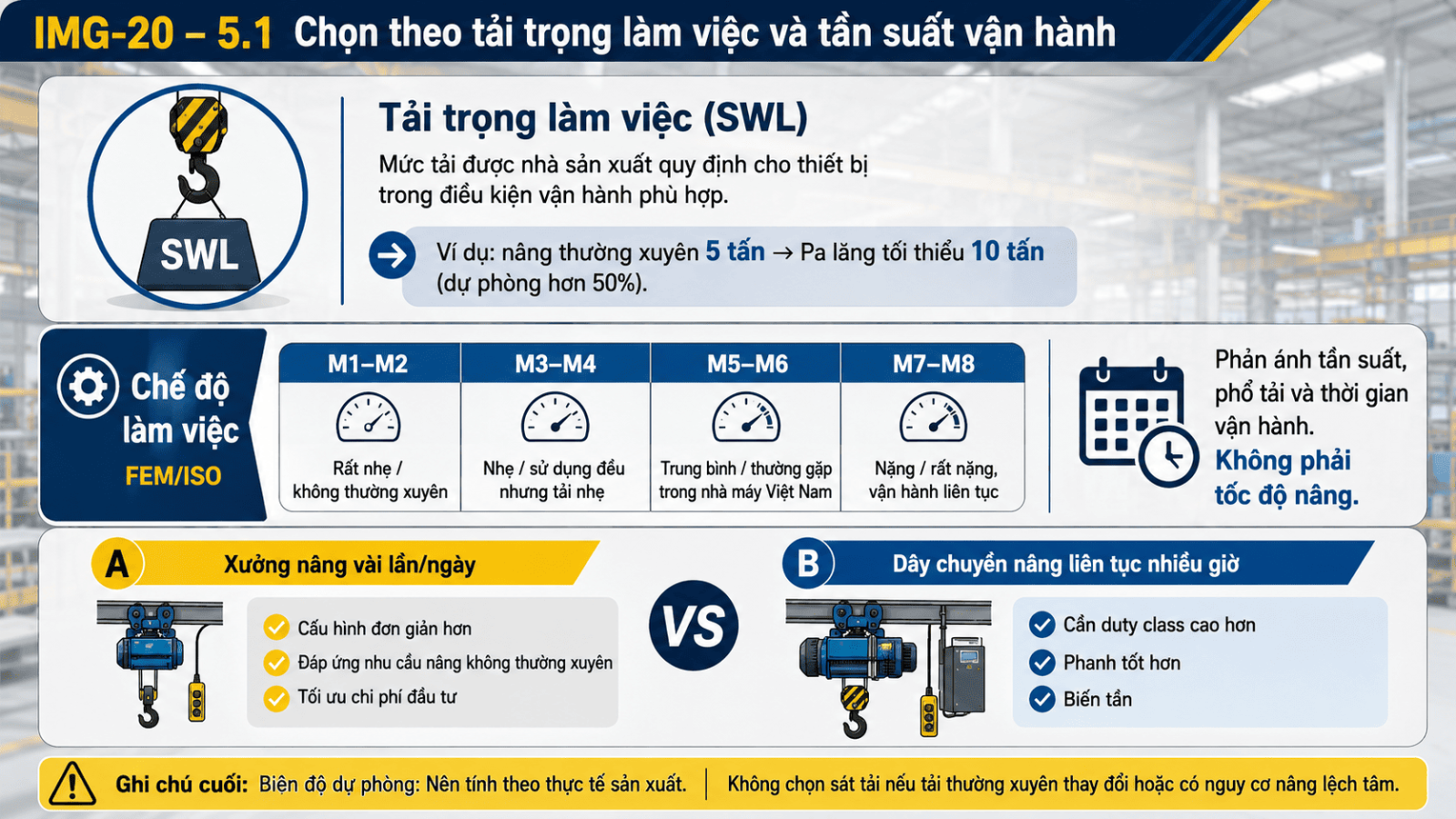

5.1. Chọn theo tải trọng làm việc và tần suất vận hành

Trong dịch vụ lắp đặt pa lăng, câu hỏi "nâng bao nhiêu tấn?" chỉ là điểm khởi đầu. Anh, chị cần xác định thêm tải thường xuyên, tải cực đại, số chu kỳ nâng và thời gian vận hành mỗi ngày.

• Tải trọng làm việc (SWL): Là mức tải được nhà sản xuất quy định cho thiết bị trong điều kiện vận hành phù hợp.
• Chế độ làm việc: Phản ánh tần suất, phổ tải và thời gian vận hành, không phải tốc độ nâng.
• Biên độ dự phòng: Nên tính theo thực tế sản xuất, không chọn sát tải nếu tải thường xuyên thay đổi hoặc có nguy cơ nâng lệch tâm.

Ví dụ, hai nhà xưởng cùng cần nâng 5 tấn nhưng phương án pa lăng có thể khác nhau. Một xưởng nâng vài lần mỗi ngày có thể dùng cấu hình đơn giản hơn. Một dây chuyền nâng liên tục nhiều giờ cần pa lăng có chế độ làm việc, phanh, motor và điều khiển phù hợp hơn.

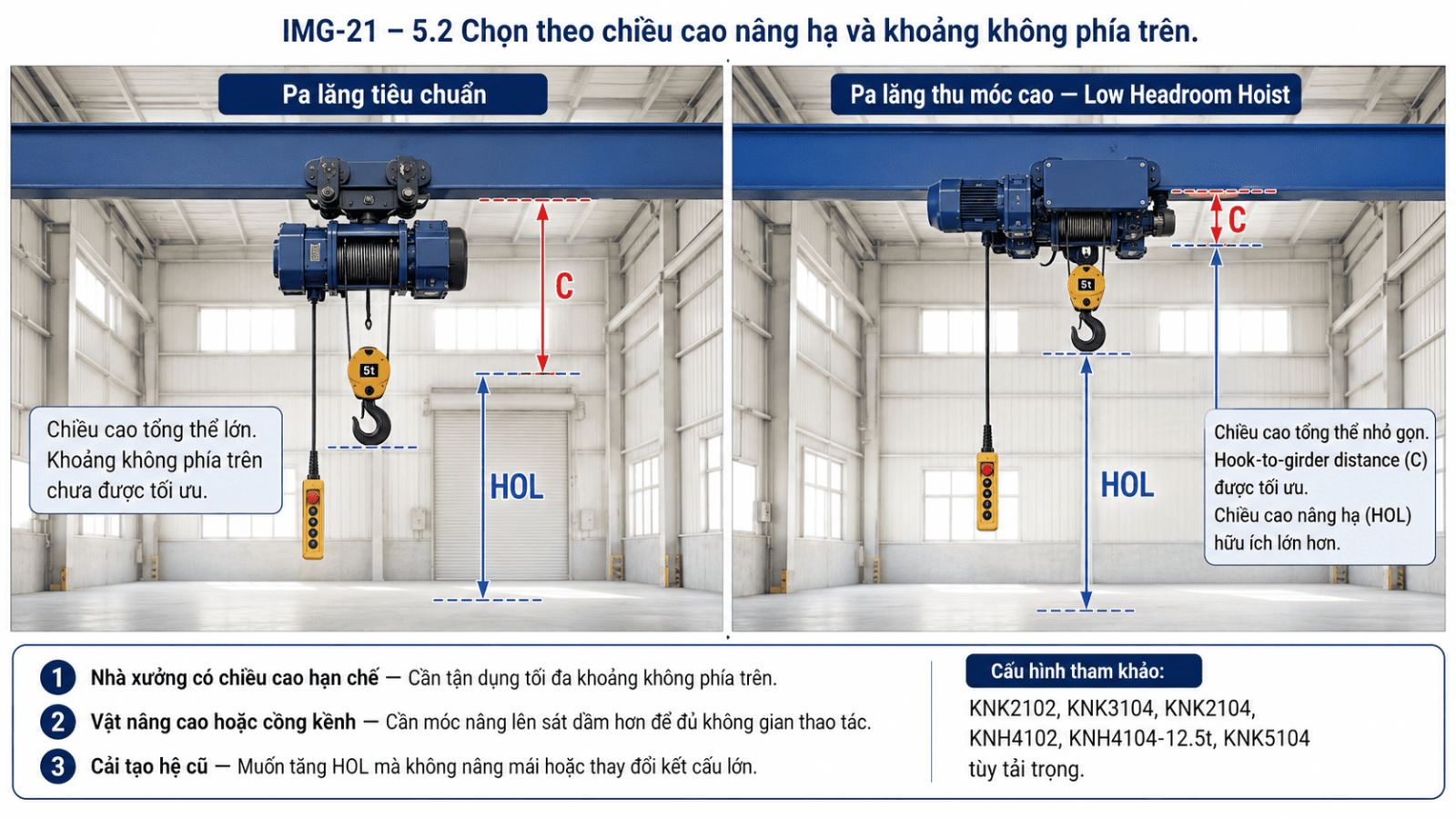

5.2. Chọn theo chiều cao nâng hạ và khoảng không phía trên

Nhà xưởng trần thấp là bài toán rất thường gặp. Nếu chọn pa lăng tiêu chuẩn mà không kiểm tra khoảng cách từ móc nâng lên dầm chính, anh, chị có thể mất một phần chiều cao nâng hạ hữu ích.

Trong trường hợp này, pa lăng thu móc cao giúp tối ưu khoảng cách từ móc nâng đến dầm. Dòng này phù hợp khi:

• Nhà xưởng có chiều cao hạn chế: Cần tận dụng tối đa khoảng không phía trên.
• Vật nâng cao hoặc cồng kềnh: Cần móc nâng lên sát dầm hơn để đủ không gian thao tác.
• Cải tạo hệ cũ: Muốn tăng chiều cao nâng hạ mà không nâng mái hoặc thay đổi kết cấu lớn.

Các cấu hình nên cân nhắc gồm KNK2102, KNK3104, KNK2104, KNH4102, KNH4104-12.5t và KNK5104 tùy tải trọng làm việc.

5.3. Chọn theo môi trường vận hành

Môi trường làm việc ảnh hưởng trực tiếp đến độ bền của motor, phanh, cáp, tủ điện và hệ điều khiển. Vì vậy, trước khi chốt thiết bị, anh, chị nên mô tả rõ khu vực lắp đặt.

• Môi trường bụi: Xưởng xi măng, gỗ, luyện kim hoặc vật liệu rời nên cân nhắc pa lăng thu móc cao chống bụi, tủ điện có cấp bảo vệ phù hợp và lịch vệ sinh định kỳ.
• Môi trường phòng nổ: Khu vực hóa chất, sơn, dung môi hoặc khí dễ cháy cần đánh giá phân vùng nguy hiểm trước khi chọn pa lăng phòng nổ.
• Môi trường ngoài trời: Cổng trục ngoài trời cần chú ý cấp bảo vệ điện, sơn chống ăn mòn, thoát nước, gió và ray nền.
• Môi trường gần biển: Hơi muối và độ ẩm cao làm tăng nguy cơ ăn mòn, nên cần phương án sơn, cáp, tủ điện và bảo trì phù hợp.
• Môi trường phòng sạch: Cần kiểm soát bụi, dầu mỡ, vật liệu bề mặt và quy trình vệ sinh.

Với môi trường nhiều bụi hoặc cần hạn chế bụi phát sinh, anh, chị có thể tham khảo pa lăng thu móc cao chống bụi WorldHoists K2104 và pa lăng phòng sạch WorldHoists K3104 thu móc cao.

5.4. Chọn theo tốc độ, điều khiển và độ chính xác

Tốc độ nâng hạ không nên chọn theo cảm tính. Tốc độ quá thấp làm chậm chu kỳ sản xuất, còn tốc độ quá cao có thể khiến tải rung lắc nếu hệ điều khiển và kỹ năng vận hành không phù hợp.

Các yếu tố cần xem xét gồm:

• Tốc độ nâng: Phù hợp với chu kỳ sản xuất và chiều cao nâng hạ.
• Tốc độ di chuyển xe con: Phù hợp với khẩu độ, chiều dài đường chạy và mức độ chính xác khi đặt tải.
• Biến tần: Hỗ trợ khởi động/dừng êm hơn, giúp giảm sốc cơ khí và giảm rung lắc tải.
• Điều khiển từ xa: Hữu ích khi người vận hành cần đứng ở vị trí quan sát tải tốt hơn.
• Nút dừng khẩn cấp và giới hạn hành trình: Là nhóm thiết bị cần kiểm tra kỹ khi chạy thử và nghiệm thu.

5.5. Chọn theo tổng chi phí sở hữu

Một phương án có giá mua ban đầu thấp chưa chắc là phương án tiết kiệm hơn. Với thiết bị nâng hạ, tổng chi phí sở hữu gồm nhiều phần:

• Chi phí đầu tư: Pa lăng, dầm, ray, tủ điện, vận chuyển, nhân công, xe cẩu và kiểm định.
• Chi phí vận hành: Điện năng, phụ tùng, bảo dưỡng định kỳ và nhân sự vận hành.
• Chi phí dừng máy: Thiệt hại do phải dừng dây chuyền khi pa lăng hỏng hoặc thiếu phụ tùng.
• Chi phí cải tạo: Phát sinh khi thiết bị ban đầu không phù hợp với dầm, chiều cao nâng hạ hoặc môi trường.

Đây là lý do SHM thường tư vấn theo bài toán vận hành, không chỉ theo giá thiết bị. Một cấu hình phù hợp ngay từ đầu giúp giảm rủi ro chỉnh sửa sau lắp đặt.

6. Chứng nhận và tiêu chuẩn kỹ thuật của pa lăng WorldHoists

6.1. Vì sao chứng nhận kỹ thuật quan trọng?

Khi chọn thiết bị cho cầu trục, cổng trục, chứng nhận không chỉ để làm đẹp hồ sơ. Chứng nhận giúp đội kỹ thuật và bộ phận mua hàng có căn cứ kiểm tra nguồn gốc, tiêu chuẩn thiết kế, mức độ phù hợp và khả năng phục vụ kiểm định.

Tuy vậy, anh, chị cũng cần hiểu đúng: chứng nhận quốc tế không thay thế việc chọn đúng tải trọng làm việc, chế độ làm việc và điều kiện lắp đặt tại Việt Nam. Một pa lăng có hồ sơ tốt vẫn cần được lắp đặt, thử tải và kiểm định đúng quy trình trước khi đưa vào vận hành.

6.2. Các nhóm chứng nhận, tiêu chuẩn nên kiểm tra với WorldHoists

Theo thông tin SHM đang công bố ở nhóm bài về WorldHoists, các sản phẩm pa lăng WorldHoists được giới thiệu với các tiêu chuẩn và hồ sơ kỹ thuật như CE, ISO 9001, FEM, DIN, ISO, CMAA, GB, BS, CO/CQ; riêng nhóm phòng nổ cần kiểm tra thêm ATEX hoặc IECEx theo model và môi trường áp dụng.

Anh, chị có thể hiểu nhanh như sau:

• CE: Dấu phù hợp cho thị trường Châu Âu, thường liên quan đến yêu cầu an toàn máy, tương thích điện từ và thiết bị điện hạ áp theo phạm vi sản phẩm.
• ISO 9001: Tiêu chuẩn hệ thống quản lý chất lượng của nhà sản xuất, không phải thông số tải trọng của từng pa lăng.
• CO/CQ: Hồ sơ nguồn gốc và chất lượng hàng hóa, cần đối chiếu theo lô hàng, model và hợp đồng cụ thể.
• FEM, DIN, ISO: Nhóm tiêu chuẩn kỹ thuật dùng để tham chiếu khi phân loại chế độ làm việc, cơ cấu nâng, kết cấu và chi tiết cơ khí.
• CMAA, GB, BS: Các hệ tiêu chuẩn/hiệp hội hoặc tiêu chuẩn quốc gia được dùng trong thiết kế, chế tạo hoặc đối chiếu kỹ thuật tùy dòng sản phẩm.
• ATEX, IECEx: Cần cho các khu vực có nguy cơ cháy nổ, nhưng phải xác định Zone, môi chất và yêu cầu cụ thể trước khi chọn thiết bị.

Để đọc kỹ hơn, anh, chị có thể xem bài các chứng nhận kỹ thuật mà thương hiệu WorldHoists đạt được, bài tiêu chuẩn quốc tế cho pa lăng: CE, ISO 9001, CO CQ và bài tiêu chuẩn quốc tế cho pa lăng: FEM, DIN, ISO.

6.3. Cách dùng chứng nhận trong hồ sơ dự án

Khi làm hồ sơ mua hàng hoặc nghiệm thu, anh, chị nên yêu cầu nhà cung cấp làm rõ:

• Model cụ thể: Chứng nhận áp dụng cho dòng nào, tải trọng nào, phiên bản nào.
• Phạm vi chứng nhận: Chứng nhận cho pa lăng, motor, tủ điện, thiết bị phòng nổ hay hệ thống hoàn chỉnh.
• Hồ sơ theo lô hàng: CO/CQ, catalogue, phiếu xuất xưởng và tài liệu kỹ thuật cần khớp với model thực tế.
• Yêu cầu kiểm định tại Việt Nam: Hồ sơ quốc tế là căn cứ tham khảo, còn thiết bị vẫn cần thử tải và kiểm định theo quy định áp dụng.

7. Gợi ý cấu hình WorldHoists theo nhu cầu lắp đặt

Bảng dưới đây không thay thế tư vấn kỹ thuật tại hiện trường, nhưng giúp anh, chị định hình nhanh cấu hình phù hợp trước khi trao đổi với SHM.
