Các phụ tùng cấu thành cầu trục vận hành pa lăng WorldHoists

Khi chọn cầu trục dùng pa lăng WorldHoists, anh, chị không nên chỉ nhìn vào tải trọng nâng. Một hệ cầu trục vận hành ổn định còn phụ thuộc vào dầm chính, dầm biên, bánh xe, gearmotor, cụm móc cẩu (hook block), cáp thép, hệ cấp điện, tủ điều khiển, phanh và các thiết bị giới hạn. Bài viết này giúp bạn hiểu các phụ tùng cấu thành cầu trục vận hành pa lăng WorldHoists theo từng nhóm chức năng, từ đó biết cần kiểm tra gì trước khi đặt mua, nâng cấp hoặc thay thế phụ tùng.

1. Vì sao không nên chọn cầu trục chỉ theo tải trọng pa lăng?

1.1. Vấn đề thường gặp tại nhà xưởng

Trong thực tế tư vấn thiết bị nâng hạ, SHM thường gặp những trường hợp cầu trục đã lắp pa lăng đúng tải danh nghĩa nhưng vẫn vận hành không như kỳ vọng. Vấn đề không luôn nằm ở pa lăng, mà thường nằm ở sự không đồng bộ giữa các cụm phụ tùng.

• Cầu trục rung lắc khi chạy: Nguyên nhân có thể đến từ ray di chuyển, bánh xe cầu trục, dầm biên, tỉ số truyền chuyển động hoặc cách điều khiển tăng giảm tốc.
• Pa lăng nâng được tải nhưng xe con chạy không ổn định: Cần kiểm tra motor di chuyển xe con, bánh xe con chạy, bề rộng cánh dầm (B), hộp giảm tốc và độ thẳng của dầm chính.
• Móc nâng không đạt chiều cao cần dùng: Nên kiểm tra chiều cao nâng hạ (HOL), loại pa lăng thu móc cao, kích thước cụm móc cẩu (hook block) và khoảng cách từ móc nâng lên dầm chính.
• Hệ điện hay báo lỗi: Cần kiểm tra ray điện an toàn, cáp dẹt, máng C, tủ điện điều khiển, biến tần, contactor, relay và công tắc hành trình.
• Khó tìm phụ tùng thay thế: Cần lưu mã pa lăng, mã dầm biên, mã gearmotor, sơ đồ đi cáp, hook forging và hồ sơ kỹ thuật ngay từ đầu.

1.2. Nguyên nhân gốc rễ

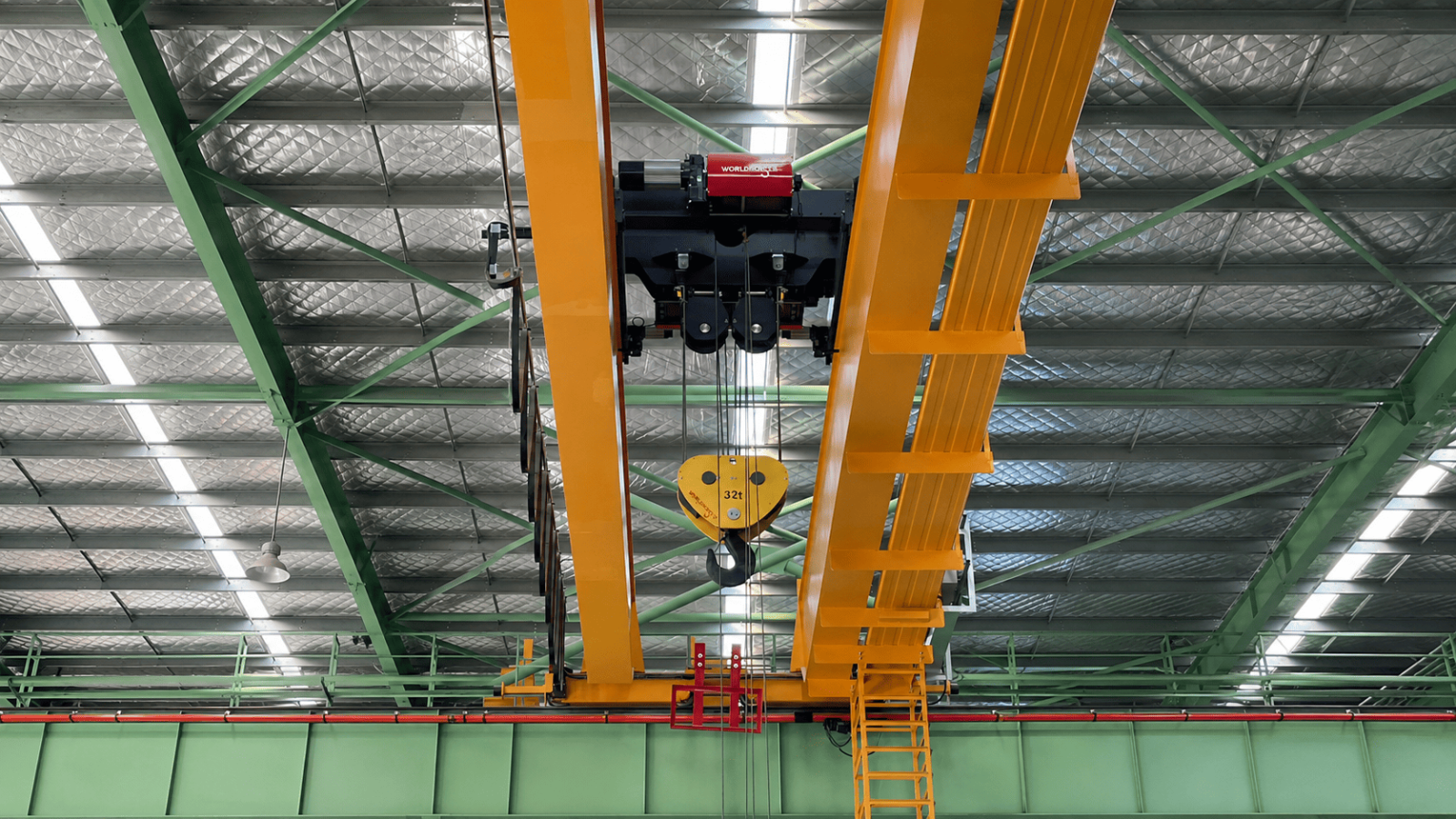

Cầu trục vận hành pa lăng WorldHoists là một hệ thống gồm nhiều cụm phụ tùng liên quan chặt chẽ với nhau. Nếu chỉ chọn theo tải trọng nâng mà bỏ qua chế độ làm việc, tốc độ di chuyển, cấu tạo dầm biên, tải bánh, hệ cấp điện và điều kiện nhà xưởng, thiết bị vẫn có thể chạy nhưng chi phí bảo trì và rủi ro dừng máy sẽ tăng.

Với cách nhìn của SHM, câu hỏi đúng không phải là “pa lăng bao nhiêu tấn”, mà là:

• Tải nâng thực tế là gì: Tải thường xuyên, tải lớn nhất, có tải va đập hay nâng lệch tâm không.
• Thiết bị làm việc bao nhiêu lần mỗi ngày: Số chu kỳ nâng hạ, thời gian vận hành, tần suất nâng gần tải tối đa.
• Không gian lắp đặt ra sao: Chiều cao nhà xưởng, khẩu độ, chiều dài đường chạy, vị trí dầm mái và đường ống.
• Môi trường có đặc biệt không: Bụi, ẩm, nhiệt, hóa chất, khí dễ cháy nổ hoặc yêu cầu phòng sạch.
• Hồ sơ kiểm định cần gì: Bản vẽ, CO/CQ, lý lịch thiết bị, biên bản thử tải và tiêu chuẩn áp dụng.

1.3. Cách SHM tư vấn

SHM thường đi theo khung 3 bước để tránh chọn thiết bị theo cảm tính:

• Xác định vấn đề: Thu thập tải trọng làm việc (SWL), chiều cao nâng hạ (HOL), khẩu độ, tần suất, môi trường, nguồn điện và yêu cầu vận hành.
• Giải thích nguyên nhân gốc rễ: Chỉ ra phụ tùng nào đang giới hạn hiệu suất, tuổi thọ hoặc khả năng kiểm định của hệ cầu trục.
• Đưa ra giải pháp: Chọn đồng bộ pa lăng, dầm chính, dầm biên, gearmotor, cụm móc cẩu (hook block), cáp thép, tủ điện và hệ cấp điện.

2. Các phụ tùng cấu thành cầu trục vận hành pa lăng WorldHoists gồm những gì?

2.1. Giải pháp

Các phụ tùng cấu thành cầu trục vận hành pa lăng WorldHoists thường gồm: cụm pa lăng hoặc tời mở, xe con, dầm chính, dầm biên hoặc dầm đầu, bánh xe, gearmotor, hộp giảm tốc, động cơ điện, cụm móc cẩu (hook block), móc cẩu, tang cuốn cáp, cáp thép hoặc xích thép, phanh, tủ điện điều khiển, biến tần, hệ cấp điện dọc, hệ cấp điện ngang, hộp điều khiển, tay bấm, công tắc hành trình và thiết bị giới hạn tải.

Nếu cần tham khảo nhóm sản phẩm pa lăng theo tiêu chuẩn châu Âu, anh, chị có thể xem thêm pa lăng WorldHoists trên website SHM.

2.2. Bảng nhóm phụ tùng theo chức năng

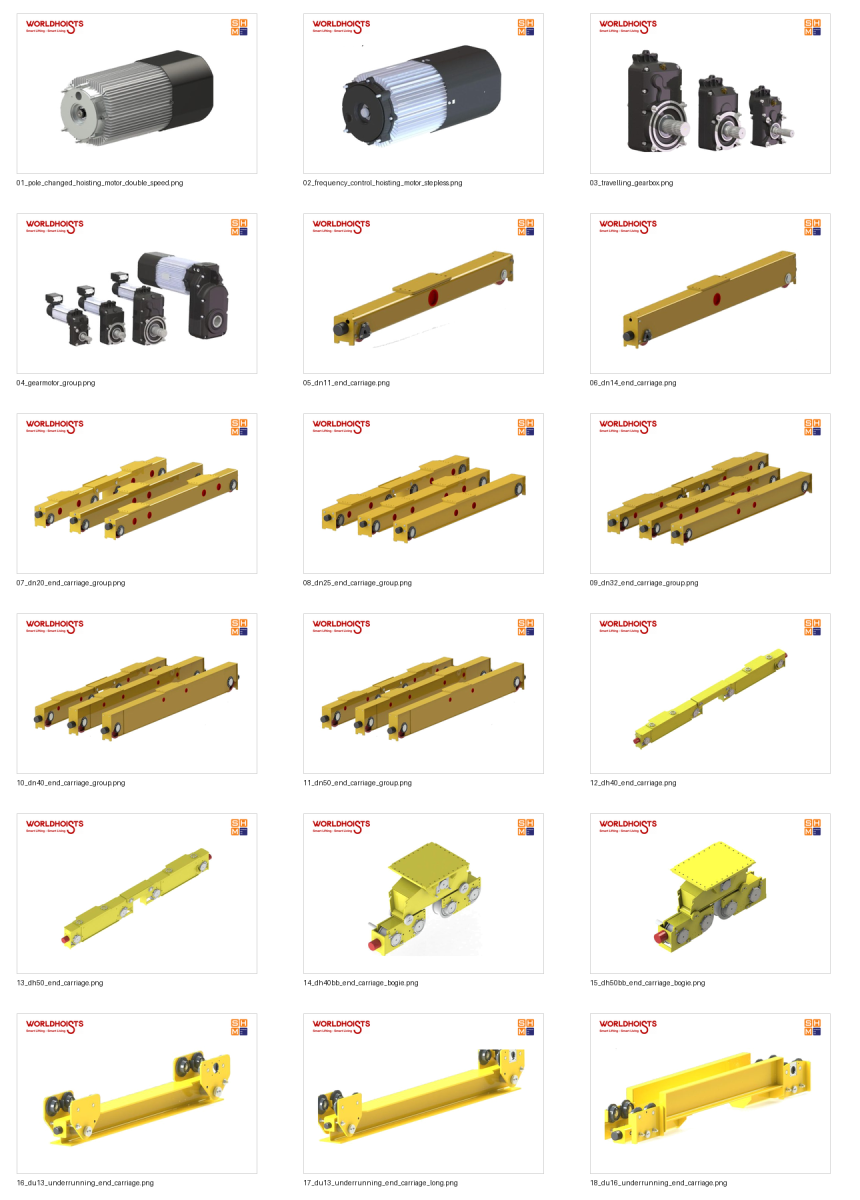

Hệ thống phụ tùng và kết cấu chính hãng của pa lăng WorldHoists lắp đặt

3. Nhóm kết cấu: dầm chính, dầm biên, chân cổng, cột đỡ và ray di chuyển

3.1. Dầm chính cầu trục và dầm chính cổng trục

Dầm chính là cấu kiện chịu uốn chính của cầu trục hoặc cổng trục. Đây là nơi pa lăng, xe con hoặc tời mở di chuyển để đưa tải tới vị trí cần nâng hạ. Khi chọn dầm chính, không nên chỉ hỏi “dầm đơn hay dầm đôi”, mà cần đối chiếu với tải trọng, khẩu độ, chế độ làm việc và chiều cao nâng hạ.

• Dầm chính cầu trục dầm đơn: Thường phù hợp tải nhỏ đến trung bình, không gian nhà xưởng hạn chế và yêu cầu chi phí đầu tư gọn hơn.
• Dầm chính cầu trục dầm đôi: Phù hợp tải lớn hơn, khẩu độ dài hơn hoặc cần xe con/tời mở chạy phía trên hai dầm.
• Dầm chính cổng trục: Cần xem thêm chân cổng, giằng, bánh xe di chuyển dưới nền và ray di chuyển cổng trục.
• Độ võng và độ thẳng: Cần được tính toán, chế tạo và kiểm tra theo hồ sơ thiết kế, không nên đánh giá bằng mắt thường.

Với các cấu hình dầm đôi dùng tải lớn, pa lăng hoặc tời mở không thể tách rời bài toán dầm chính. Nếu dầm chính không đủ cứng, cầu trục có thể rung, võng, lệch bánh hoặc làm giảm tuổi thọ cụm di chuyển.

3.2. Dầm biên hoặc dầm đầu

Dầm biên, còn gọi là dầm đầu, được đặt ở hai đầu dầm chính để cầu trục di chuyển dọc theo ray. Trong hệ WorldHoists, dầm biên không chỉ là một hộp thép gắn bánh xe, mà còn là cụm liên quan đến bánh xe, gearmotor, buffer, kiểu liên kết và tải bánh.

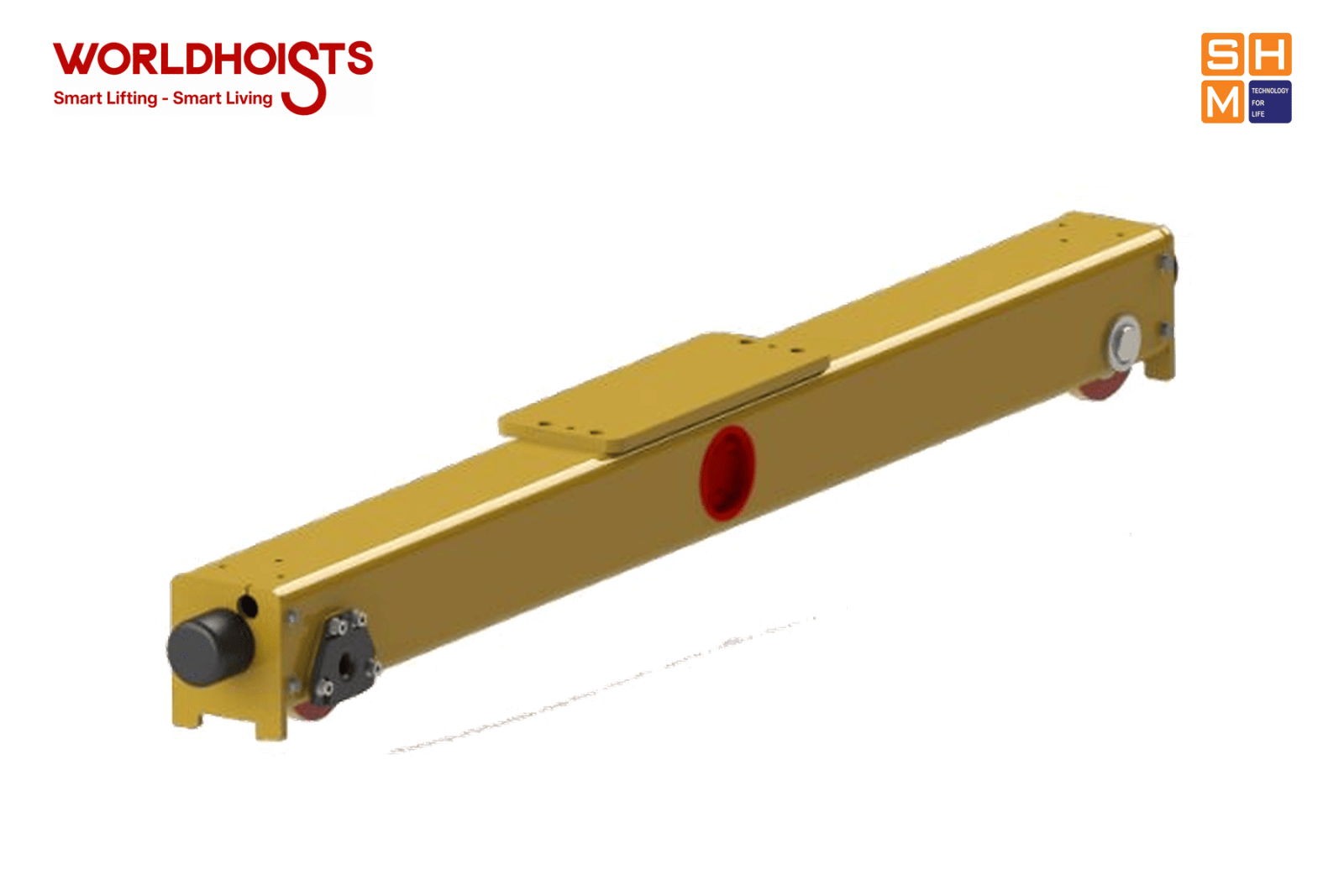

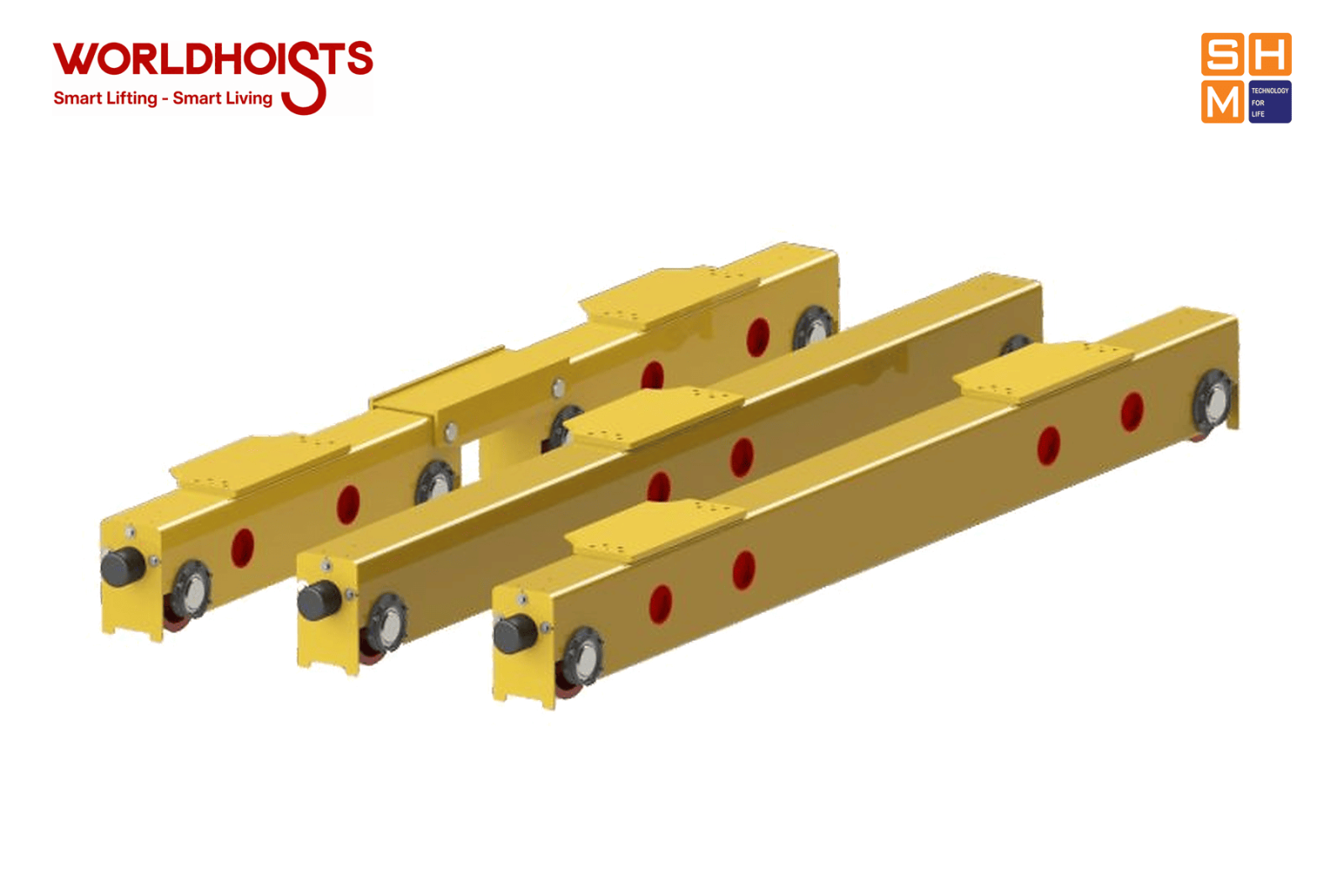

Theo dữ liệu catalogue WorldHoists, nhóm dầm biên DN là loại thông dụng, có các cấu hình theo đường kính bánh xe như DN11, DN14, DN20, DN25, DN32 và DN50. Nhóm dầm biên DH là loại tải nặng, có bánh xe lớn hơn và có thể dùng cấu hình bogie hoặc balancing beams để phân bố tải tốt hơn. Nhóm DU là dầm biên chạy treo dưới, dùng cho những cấu hình đặc biệt.

• Dầm biên DN: Phù hợp nhiều hệ cầu trục tiêu chuẩn, cần kiểm tra đường kính bánh xe, WB, groove width và số bánh chủ động.

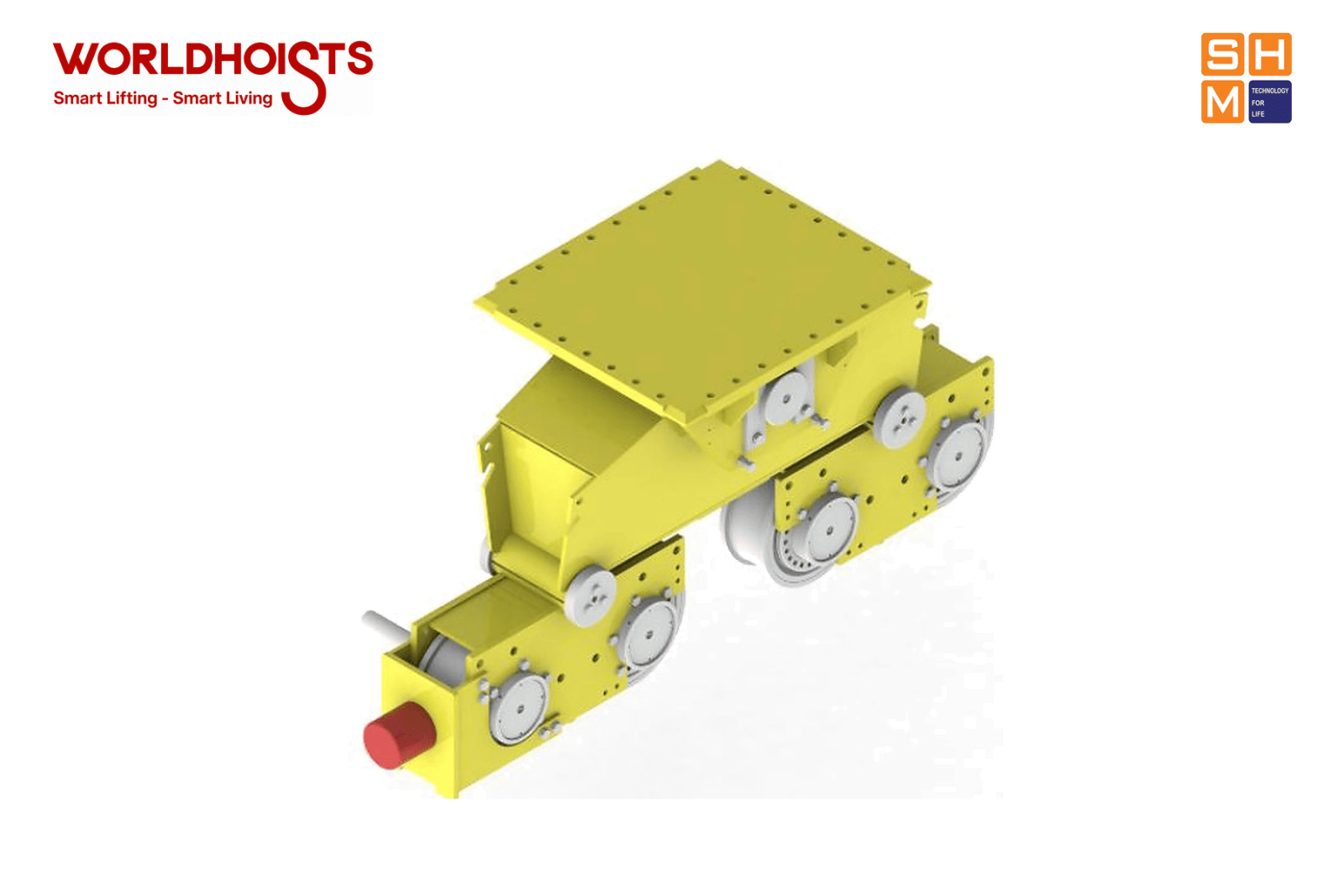

• Dầm biên DH: Phù hợp tải nặng hơn, có các cấu hình DH40, DH50 và dạng bogie để phân bố lực.
• Dầm biên DU: Phù hợp cấu hình chạy treo dưới, cần kiểm tra kỹ đường ray treo, tải bánh và khoảng hở lắp đặt.
• Buffer (giảm chấn): Có thể dùng cao su hoặc polyurethane tùy mã và yêu cầu va chạm cuối hành trình.

3.3. Chân cổng, cột đỡ và ray di chuyển

“Chân cổng” nên dùng khi nói về cổng trục, còn “cột đỡ” thường dùng cho kết cấu đỡ đường chạy cầu trục trong nhà xưởng. Hai cụm này không giống nhau, nhưng đều ảnh hưởng đến độ ổn định tổng thể.

• Chân cổng cổng trục: Cần kiểm tra chiều cao, độ cứng, giằng, bánh xe di chuyển và ray nền.
• Cột đỡ đường chạy cầu trục: Cần kiểm tra khả năng chịu tải, liên kết với dầm đỡ ray, cao độ ray và độ thẳng tuyến.
• Ray di chuyển cầu trục: Cần kiểm tra độ thẳng, độ cao hai bên, khe nối ray, độ mòn và tình trạng gặm ray.
• Ray di chuyển cổng trục: Cần kiểm tra nền móng, thoát nước, độ lún và vật cản trên đường chạy.

Nếu cầu trục bị mòn bánh xe lệch một bên, tiếng ồn lớn hoặc rung khi chạy, nguyên nhân có thể nằm ở ray, dầm biên, bánh xe hoặc độ đồng trục, không nhất thiết do pa lăng.

4. Nhóm nâng hạ: pa lăng, xe con, tang cuốn cáp, cáp thép và cụm móc cẩu

4.1. Pa lăng hoặc tời mở là lõi nâng hạ

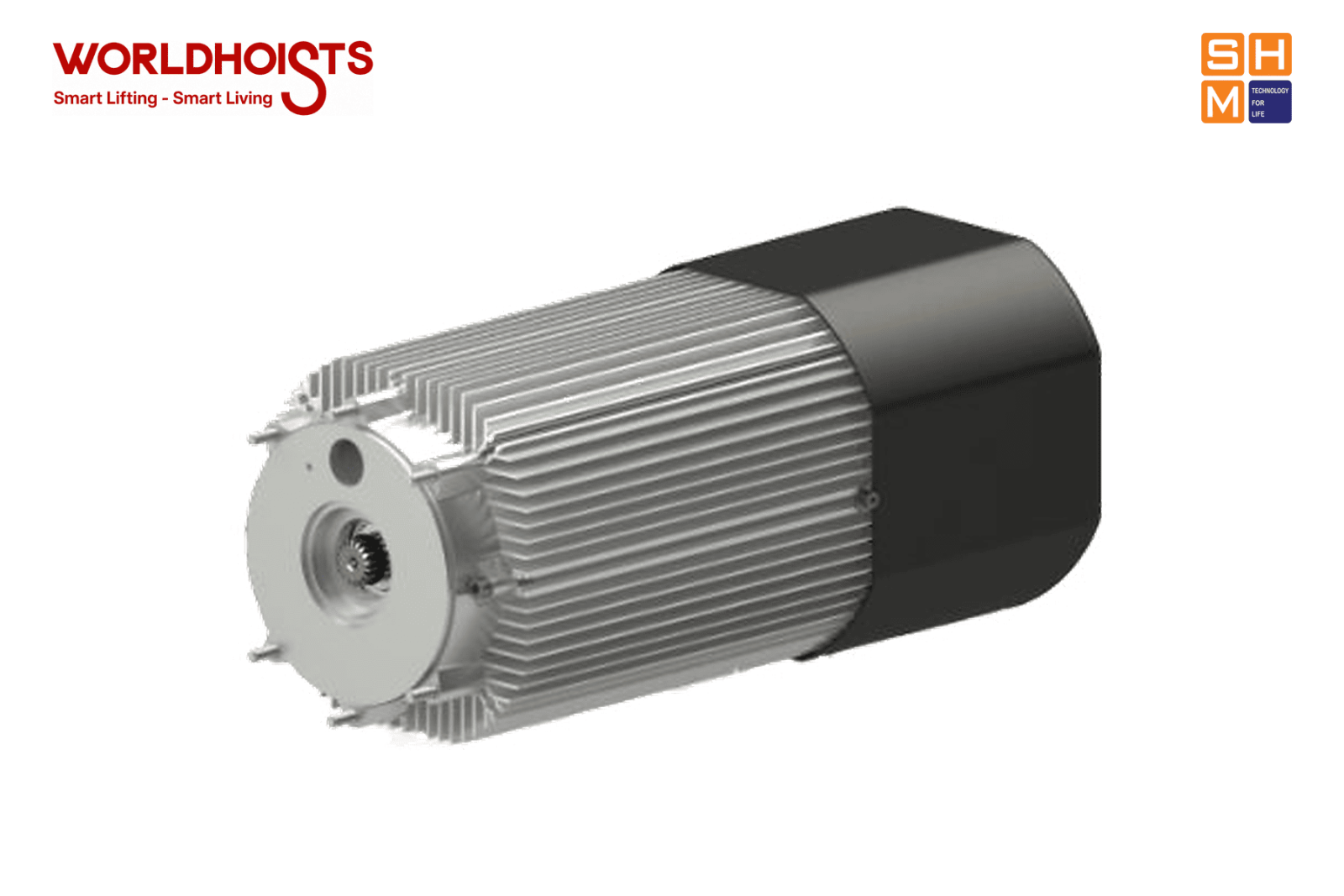

Pa lăng (hoist) là cụm nâng hạ chính. Với WorldHoists, người dùng có thể gặp nhiều cấu hình như pa lăng dầm đơn, pa lăng dầm đôi, pa lăng thu móc cao, pa lăng phòng nổ, pa lăng chống bụi hoặc pa lăng tời mở.

• Pa lăng thu móc cao: Phù hợp nhà xưởng cần tối ưu chiều cao nâng hạ (HOL), nhất là khi trần thấp hoặc có nhiều dầm mái.
• Pa lăng dầm đôi: Phù hợp cầu trục dầm đôi, tải trọng lớn hơn hoặc yêu cầu vận hành ổn định hơn trên hai dầm chính.
• Pa lăng tời mở: Phù hợp tải lớn, dễ tiếp cận motor, hộp giảm tốc, tang cuốn cáp và phanh khi bảo trì.
• Pa lăng phòng nổ hoặc chống bụi: Chỉ nên chọn khi môi trường làm việc thật sự yêu cầu, vì phụ tùng điện và cơ khí cần cấu hình phù hợp.

Với nhà xưởng cần tối ưu chiều cao nâng hạ, có thể tham khảo pa lăng thu móc cao WorldHoists KNK5104, dải tải trọng 12,5 - 16 - 20 tấn.

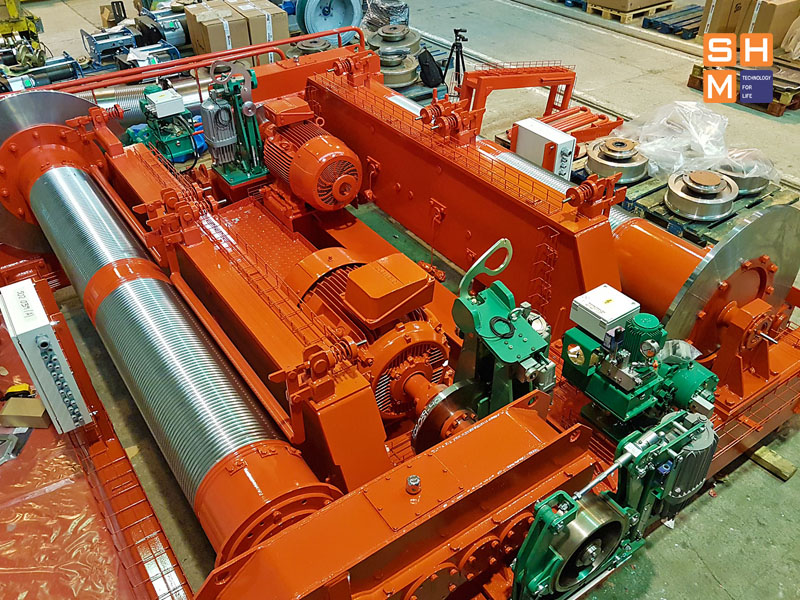

4.2. Tang cuốn cáp, cáp thép và sơ đồ đi cáp

Tang cuốn cáp và cáp thép quyết định cách tải được truyền từ motor nâng xuống móc cẩu. Trong bài toán thực tế, không nên chỉ kiểm tra đường kính cáp mà bỏ qua sơ đồ đi cáp.

• Tang cuốn cáp: Cần phù hợp đường kính cáp, chiều cao nâng hạ, số lớp cuốn và vị trí lắp đặt.
• Cáp thép pa lăng: Cần kiểm tra đường kính, khả năng chịu lực, tình trạng mòn, gãy sợi, xoắn, bẹp hoặc rỉ.
• Sơ đồ đi cáp: Nhiều nhánh cáp giúp tăng lợi thế cơ học, nhưng tốc độ móc có thể giảm tương ứng.
• Không tự suy tải: Không nên kết luận tải nâng chỉ dựa vào số nhánh cáp nếu chưa đối chiếu model, motor, tang, cáp và chế độ làm việc.

Trong một số pa lăng xích, xích thép thay vai trò của cáp thép. Khi đó cần kiểm tra mắt xích, đĩa xích, độ mòn, độ giãn và môi trường bôi trơn. Tuy nhiên, với hệ cầu trục tải trung bình đến lớn dùng WorldHoists, pa lăng cáp điện và tời mở vẫn là nhóm thường gặp hơn.

4.3. Hook block và móc cẩu

Hook block không chỉ là “móc cẩu”. Đây là cụm gồm thân block, puly, trục, ổ đỡ, móc, chốt khóa móc và các chi tiết chịu tải. Catalogue WorldHoists thể hiện hook block theo hoist type và rope, với các nhóm như K21, K31, H41, H42, K51, K52 và K62. Khối lượng cụm hook block có thể từ khoảng vài chục kg đến hàng trăm kg tùy cấu hình.

• Móc cẩu: Cần kiểm tra mã hook forging, tải trọng làm việc, biến dạng miệng móc, chốt khóa và dấu hiệu mòn.
• Puly trong hook block: Cần kiểm tra rãnh puly, ổ đỡ, độ quay trơn và độ ăn khớp với cáp thép.
• Kích thước H, H1, H2, D, B: Ảnh hưởng đến chiều cao thu móc, khoảng hở vận hành và khả năng lắp đặt.
• Phụ tùng thay thế: Nên đặt theo mã thiết bị, hoist type, rope, hook type và hồ sơ kỹ thuật, không chỉ theo tải trọng.

Khi cần móc cẩu thay thế, tang cuốn cáp hoặc phụ tùng liên quan đến pa lăng, anh, chị có thể tham khảo phụ kiện pa lăng WorldHoists.

5. Nhóm truyền động di chuyển: gearmotor, hộp giảm tốc, bánh xe và ray

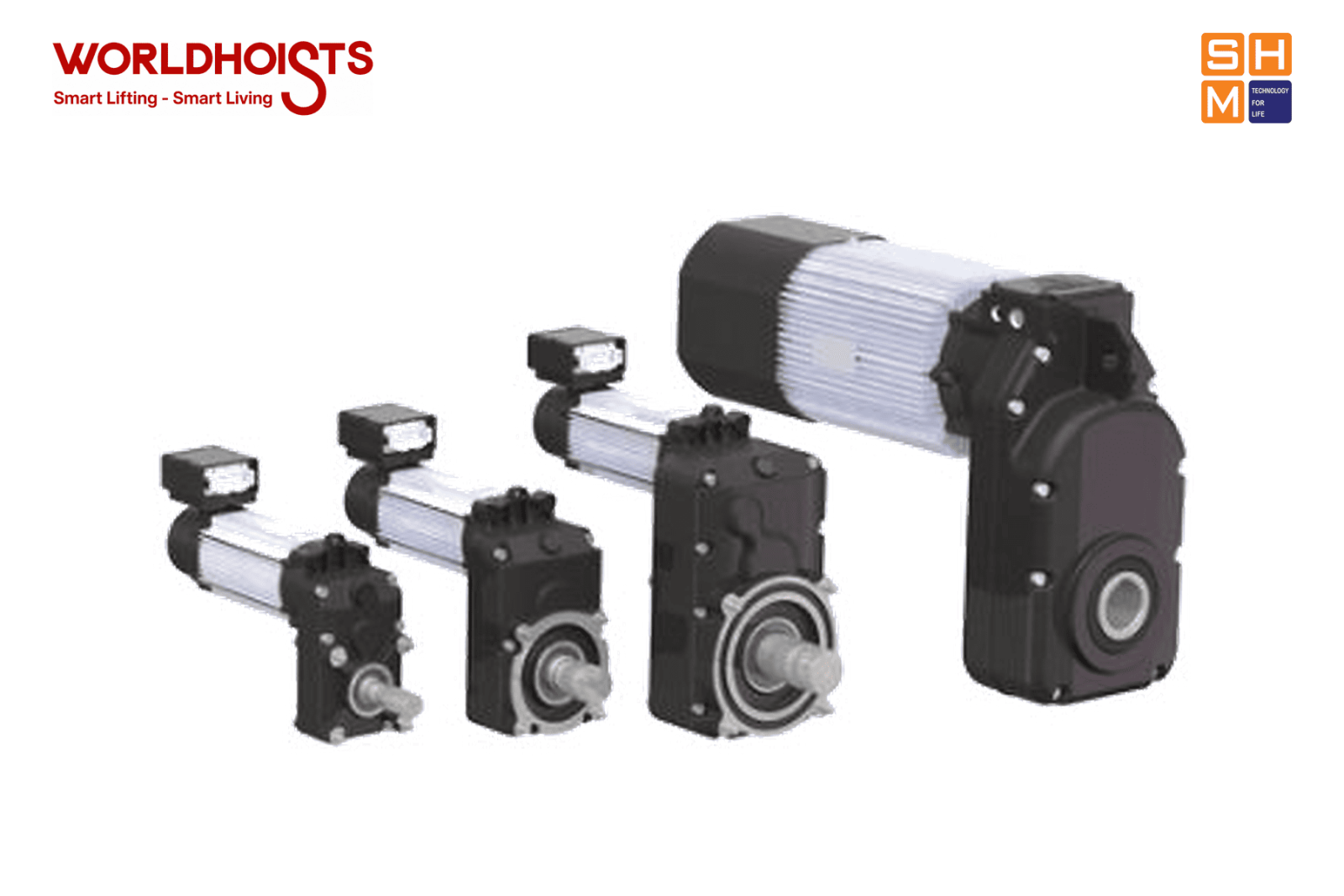

5.1. Gearmotor

Gearmotor có thể hiểu là cụm động cơ liền hộp giảm tốc. Với cầu trục, gearmotor ảnh hưởng trực tiếp đến tốc độ di chuyển, mô-men, độ êm và khả năng tương thích với dầm biên.

Catalogue WorldHoists đưa ví dụ mã gearmotor dạng T 3 042 S 3 F 115 L 4 11 N. Khi đọc mã, kỹ sư thường cần chú ý:

• Gear type: Cho biết nhóm ứng dụng như trolley, bridge hoặc gantry.
• Ratio code: Là mã tỉ số truyền chuyển động, ví dụ 006, 015, 025, 032, 042, 056, 072, 090, 100, 109 hoặc 115.
• Secondary shaft type: Có thể là gear shaft, hollow shaft + keyway, keyway, shaft + pinion hoặc spline shaft.
• Motor type D/F: D thường chỉ motor hai cấp tốc độ, F chỉ điều khiển tần số bằng biến tần.
• Frame size và frame length: Ảnh hưởng đến kích thước lắp đặt, công suất và khả năng thay thế.
• Special properties: Có thể có encoder, heating, pulse hoặc cấu hình bình thường.

Điểm quan trọng là không nên thay gearmotor chỉ theo công suất kW. Cần kiểm tra tỉ số truyền chuyển động, kiểu trục, kích thước lắp, số răng trục ra, motor code, tốc độ yêu cầu và hồ sơ kiểm định sau thay thế.

5.2. Hộp giảm tốc và motor dầm biên

Hộp giảm tốc cầu trục giúp giảm tốc độ quay và tăng mô-men xoắn cho cơ cấu di chuyển hoặc nâng hạ. Nếu hộp giảm tốc không phù hợp, cầu trục có thể chạy giật, thiếu lực kéo, nóng motor hoặc mòn bánh xe nhanh.

• Motor dầm biên: Điều khiển chuyển động dọc của cầu trục trên ray.
• Motor di chuyển xe con: Điều khiển chuyển động ngang của pa lăng hoặc xe con trên dầm chính.
• Hộp giảm tốc: Cần phù hợp tải bánh, tốc độ, tần suất khởi động, vị trí lắp và môi trường làm việc.
• Tốc độ di chuyển: Không nên chọn quá cao nếu hàng nâng dễ lắc, ray không tốt hoặc người vận hành cần thao tác chính xác.

Anh, chị có thể xem thêm bài nội bộ về hộp giảm tốc cầu trục và motor dầm biên cầu trục để hiểu sâu hơn từng cụm.

5.3. Bánh xe cầu trục và ray di chuyển

Bánh xe cầu trục chịu tải trực tiếp từ dầm chính, dầm biên, pa lăng và hàng nâng. Vì vậy, bánh xe phải được chọn theo tải bánh, đường kính, vật liệu, độ cứng bề mặt, bề rộng rãnh và ray di chuyển.

• Bánh xe mòn lệch: Có thể do ray không thẳng, dầm biên lệch, tải phân bố không đều hoặc đồng tốc hai bên không tốt.
• Bánh xe gặm ray: Cần kiểm tra độ song song của ray, khoảng cách hai ray, mặt bích bánh xe và dầm biên.
• Bánh xe phát tiếng ồn: Cần kiểm tra ổ bi, bề mặt bánh, độ mòn ray và tình trạng bôi trơn.
• Thay bánh xe: Cần đối chiếu đường kính, bề rộng, vật liệu, tải bánh, kiểu lắp và mã dầm biên.

Bánh xe được lắp trong dầm biên xe con để tải pa lăng chạy dọc dầm ngang của cầu trục

Với nhu cầu thay thế hoặc kiểm tra thông số, anh, chị có thể tham khảo bánh xe cầu trục.

6. Nhóm điện và điều khiển: tủ điện, cấp điện dọc, cấp điện ngang, tay bấm và hành trình giới hạn

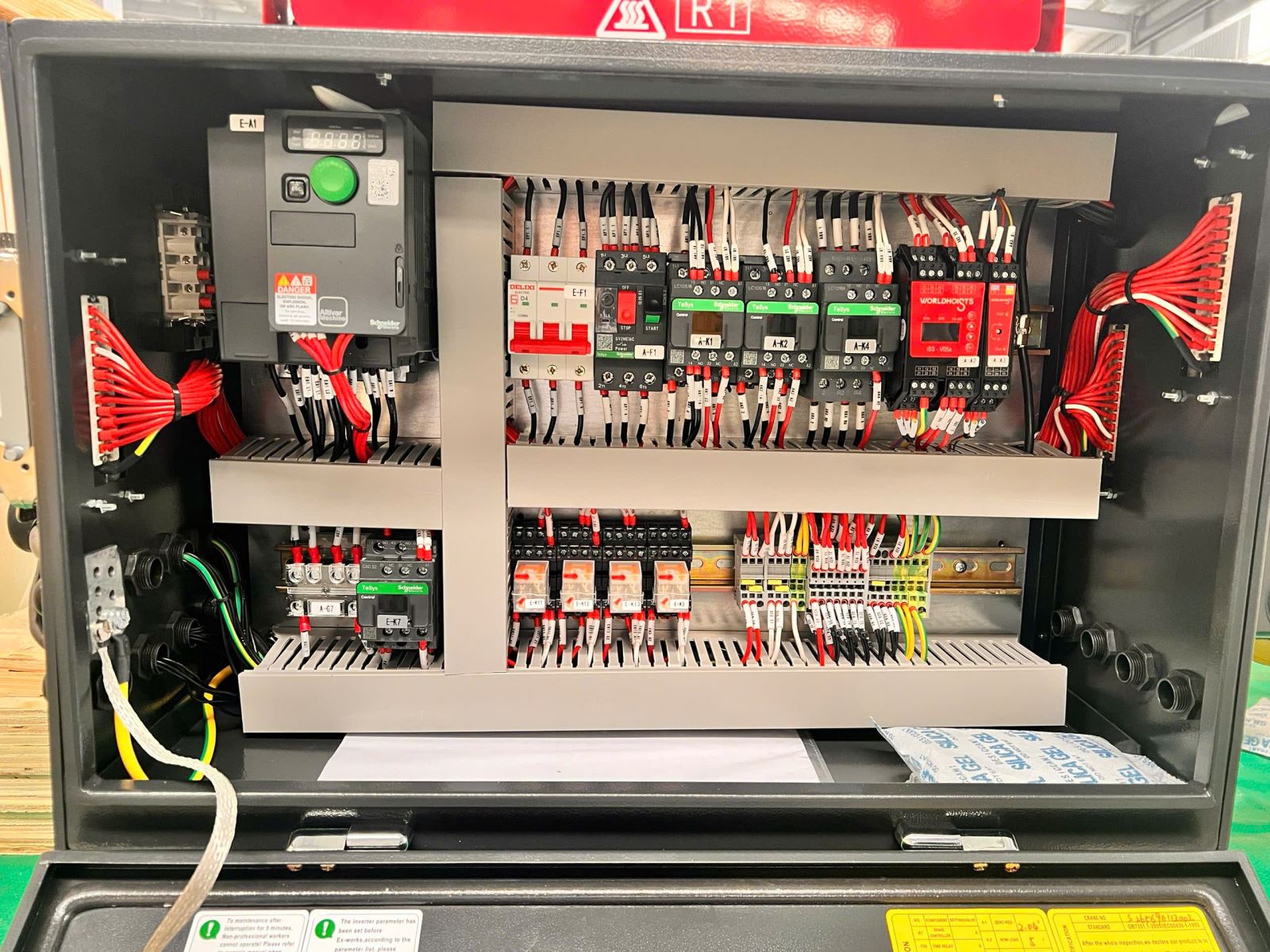

6.1. Tủ điện điều khiển cầu trục

Tủ điện điều khiển cầu trục là trung tâm đóng cắt, bảo vệ và điều khiển các cơ cấu nâng hạ, di chuyển xe con và di chuyển cầu trục. Một tủ điện phù hợp giúp thiết bị vận hành dễ kiểm soát hơn, đặc biệt khi dùng biến tần để giảm giật tải hoặc điều khiển tốc độ mượt hơn.

• Thiết bị đóng cắt: Gồm aptomat, contactor, relay, cầu chì và các thiết bị bảo vệ.
• Biến tần: Hỗ trợ khởi động mềm, giảm rung lắc, giảm va đập cơ khí và điều chỉnh tốc độ.
• Mạch điều khiển: Liên kết tay bấm, điều khiển từ xa, công tắc hành trình và tín hiệu bảo vệ.
• Vỏ tủ: Cần phù hợp môi trường bụi, ẩm, nhiệt hoặc khu vực ngoài trời.

Nếu cần hiểu cấu tạo tủ điện, anh, chị có thể xem thêm tủ điện cầu trục.

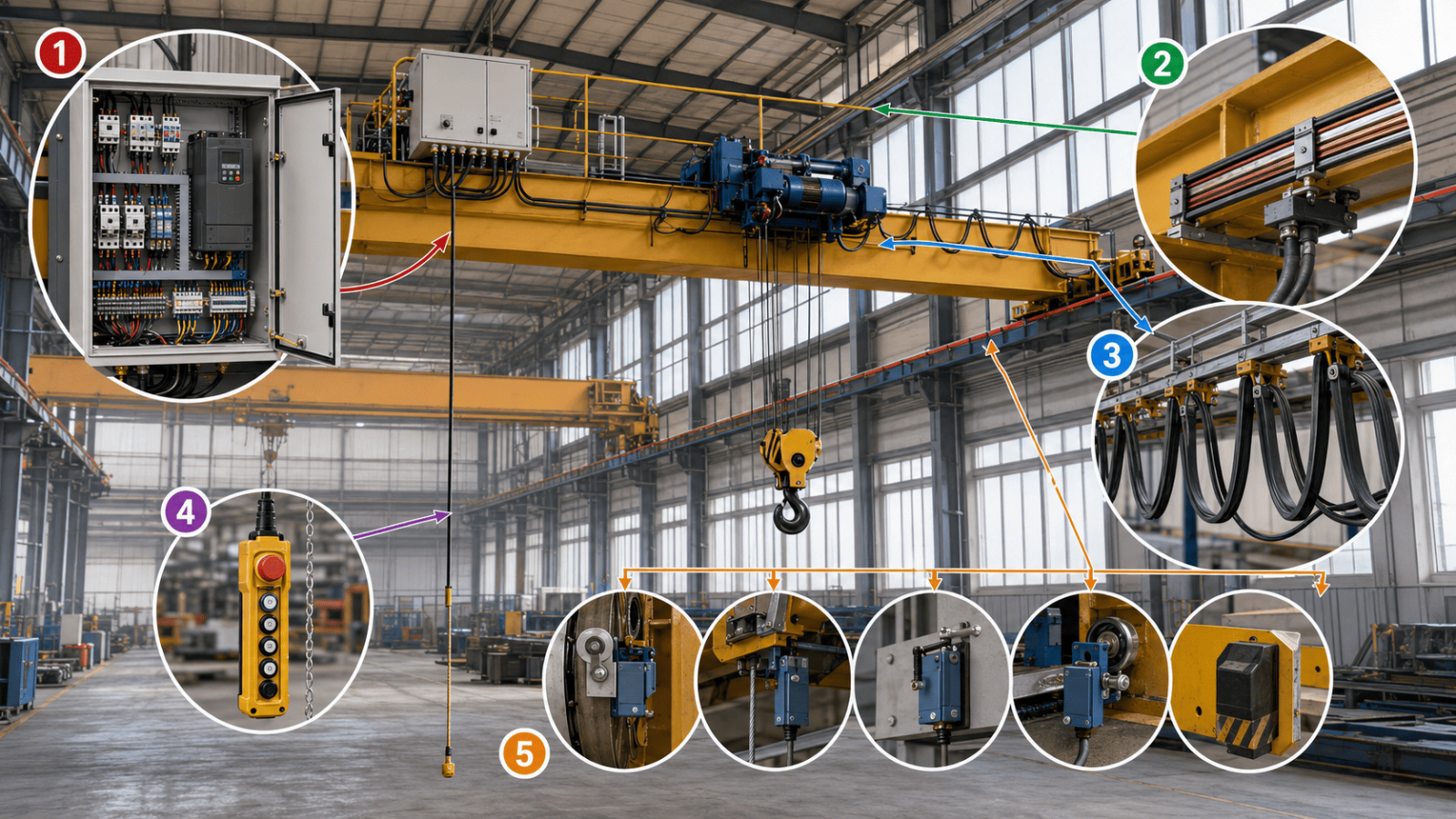

6.2. Hệ thống cấp điện dọc và cấp điện ngang

Hệ cấp điện là phần nhiều chủ xưởng dễ xem nhẹ, nhưng lại ảnh hưởng trực tiếp đến độ ổn định khi vận hành. Cầu trục có thể dùng hai nhóm cấp điện chính:

• Hệ thống cấp điện dọc: Thường dùng ray điện an toàn hoặc ray điện hộp kín để cấp nguồn theo chiều dài đường chạy cầu trục.
• Hệ thống cấp điện ngang: Thường dùng máng C, cáp dẹt và con lăn cáp để cấp nguồn cho pa lăng hoặc xe con di chuyển ngang trên dầm chính.
• Rãnh điện C hoặc máng C: Cần lắp thẳng, đủ khoảng treo và phù hợp bán kính uốn của cáp.
• Sâu đo cấp điện xe con: Có thể hiểu là hệ cáp dẹt thu nhả theo hành trình, nên diễn giải rõ là máng C/cáp dẹt để người vận hành dễ hình dung.

Anh, chị có thể tham khảo hệ cấp điện ray điện an toàn cho đường chạy dọc và cáp dẹt cầu trục cho hệ cấp điện ngang.

6.3. Hộp điều khiển, tay bấm và hành trình giới hạn

Hộp điều khiển và tay bấm là điểm người vận hành tiếp xúc hằng ngày. Vì vậy, ngoài độ bền, cần chú ý cách bố trí nút, ký hiệu, cấp bảo vệ và dây treo chống kéo.

• Tay bấm điều khiển: Cần đủ nút nâng, hạ, trái, phải, tiến, lùi, dừng khẩn và tùy chọn tốc độ nếu có.
• Điều khiển từ xa: Phù hợp khi người vận hành cần đứng ở vị trí quan sát tải tốt hơn.
• Công tắc hành trình nâng hạ: Giúp giới hạn hành trình móc nâng ở vị trí trên và dưới.
• Giới hạn di chuyển xe con: Giúp xe con không đi quá vùng làm việc cho phép trên dầm chính.
• Giới hạn di chuyển cầu trục: Giúp dầm biên không va đập mạnh vào điểm cuối đường ray.

6.4. Phanh thủy lực và phanh điện từ

Phanh là cụm phụ tùng liên quan trực tiếp đến khả năng dừng và giữ tải. Trong pa lăng và cầu trục, thường gặp phanh điện từ, phanh cơ khí hoặc phanh thủy lực tùy cơ cấu và cấu hình.

• Phanh điện từ pa lăng: Thường dùng cho cơ cấu nâng hạ, cần kiểm tra mô-men phanh, má phanh, cuộn hút, bộ chỉnh lưu và khe hở phanh.
• Phanh điện từ cầu trục: Có thể dùng cho cơ cấu di chuyển, đặc biệt khi cần dừng chính xác hơn.
• Phanh thủy lực: Thường gặp ở một số cơ cấu cầu trục tải lớn hoặc môi trường cần đặc tính phanh phù hợp.
• Dấu hiệu cần kiểm tra: Tải trôi, phanh bắt không đều, tiếng kêu lạ, mùi khét, motor nóng hoặc thời gian dừng dài bất thường.

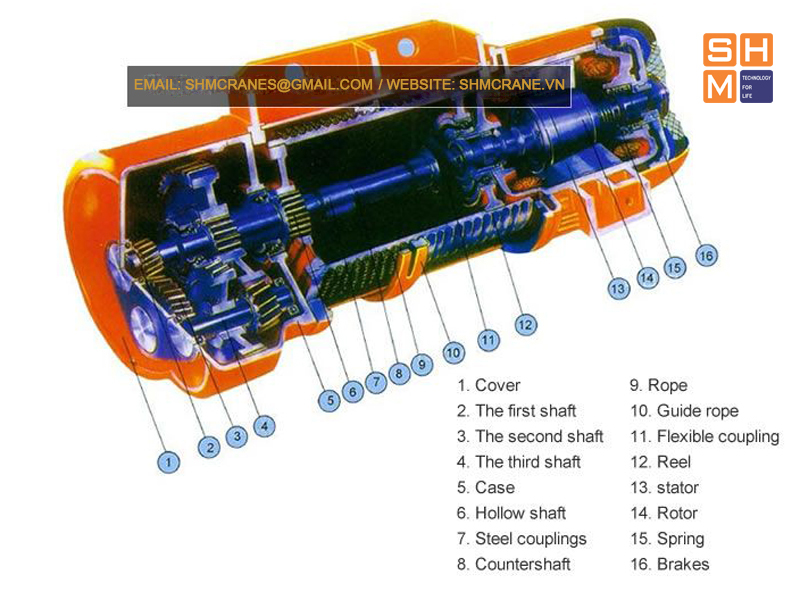

Phanh côn thường được dùng trong những hệ thống pa lăng tải trọng vừa và nhỏ

Hệ thống phanh thuỷ lực trên một mẫu pa lăng tời mở tải trọng lớn đến siêu trọng

Anh, chị có thể xem nhóm phanh điện từ cầu trục khi cần thay thế hoặc tư vấn cấu hình phanh.

7. Cách chọn phụ tùng theo tải trọng, tần suất và môi trường

7.1. Không chọn pa lăng sát tải sử dụng

Với tải nâng lặp lại, anh, chị không nên chọn pa lăng sát đúng tải thường xuyên. Nên có hệ số dự phòng phù hợp, đồng thời đối chiếu chế độ làm việc, tần suất nâng, hồ sơ thiết kế và yêu cầu kiểm định.

Ví dụ, nếu nhà xưởng thường xuyên nâng vật 5 tấn, SHM thường khuyến nghị khảo sát phương án pa lăng có tải trọng làm việc cao hơn đáng kể thay vì chọn vừa đúng 5 tấn. Trong một số trường hợp, phương án 10 tấn có thể được xem xét để có dư tải vận hành. Tuy nhiên, đây là nguyên tắc tư vấn ban đầu, không thay thế cho tính toán của kỹ sư thiết kế và hồ sơ kiểm định.

7.2. Bảng chọn nhanh theo nhu cầu

Với tải 50 - 80 tấn, anh, chị có thể tham khảo pa lăng dầm đôi WorldHoists KNK6208 hoặc pa lăng tời mở WorldHoists KA3206 tùy yêu cầu vận hành, không gian bảo trì và cấu trúc dầm chính.

7.3. Khi nào nên nghĩ đến Orit/OritCranes?

Với nhu cầu nâng hạ từ 100 tấn trở lên, đặc biệt trong đóng tàu, điện gió, thủy điện, luyện kim hoặc hạ tầng nặng, bài toán không còn là chọn một model pa lăng có sẵn. Khi đó, anh, chị nên xem đây là hệ cầu trục hoặc cổng trục thiết kế riêng.

Orit/OritCranes thuộc hệ sinh thái WorldHoists có thể được cân nhắc cho các hệ nâng tải rất lớn. Tuy nhiên, phần này chỉ nên xem là hướng mở rộng. Trước khi chọn thương hiệu hoặc model, cần khảo sát đầy đủ tải nâng, khẩu độ, chiều cao nâng hạ, môi trường, nền móng, đường chạy, phương án vận chuyển, lắp đặt và kiểm định.

8. Tiêu chuẩn và hồ sơ cần kiểm tra

8.1. Tiêu chuẩn Việt Nam

Khi chọn hệ phụ tùng này, anh, chị cần đặt thiết bị trong bối cảnh tiêu chuẩn và kiểm định tại Việt Nam. Một số tài liệu thường được nhắc đến gồm:

• QCVN 30:2016/BLĐTBXH: Quy chuẩn kỹ thuật quốc gia về an toàn lao động đối với cầu trục, cổng trục và bán cổng trục.
• TCVN 4244:2005: Thiết bị nâng - thiết kế, chế tạo và kiểm tra kỹ thuật.
• TCVN 8242-1:2009/ISO 4306-1:2007: Từ vựng cần trục, dùng làm nền định nghĩa trong các tài liệu kỹ thuật.
• TCVN 10837:2015: Cần trục - dây cáp - bảo dưỡng, bảo trì, kiểm tra và loại bỏ.

Các tiêu chuẩn này không nên được dùng như một đoạn quảng cáo. Chúng nên được xem là khung kiểm tra để chọn thiết bị, lập hồ sơ, nghiệm thu, thử tải và vận hành.

8.2. Chế độ làm việc FEM/ISO

Chế độ làm việc không phải tốc độ làm việc. Đây là cách phân loại mức độ sử dụng thiết bị theo tần suất, phổ tải, số chu kỳ và thời gian vận hành.

• Tải nhẹ: Thiết bị hiếm khi nâng gần tải tối đa, thời gian vận hành ngắn.
• Tải trung bình: Thiết bị nâng nhiều mức tải khác nhau, thỉnh thoảng nâng gần tải tối đa.
• Tải nặng: Thiết bị thường xuyên nâng tải lớn, số chu kỳ cao, yêu cầu motor, hộp giảm tốc và phanh bền hơn.
• Tải rất nặng: Cần khảo sát kỹ, vì nhiệt motor, mỏi vật liệu, phanh và cáp đều chịu áp lực lớn.

Nếu anh, chị đang chọn pa lăng theo tần suất vận hành, có thể đọc thêm bài cách chọn pa lăng theo tần suất vận hành.

8.3. Hồ sơ cần có khi mua mới hoặc thay phụ tùng

Một hệ cầu trục dùng pa lăng WorldHoists nên có hồ sơ rõ ràng để thuận tiện bảo trì và kiểm định sau này.

• Hồ sơ thiết kế: Bản vẽ tổng thể, bản vẽ dầm chính, dầm biên, đường chạy, sơ đồ tải bánh và vị trí lắp đặt.
• Hồ sơ pa lăng: Catalogue, thông số tải trọng làm việc, chiều cao nâng hạ, tốc độ nâng, sơ đồ đi cáp, cụm móc cẩu (hook block) và motor.
• Hồ sơ điện: Sơ đồ tủ điện, sơ đồ cấp điện dọc/ngang, thông số biến tần, tay bấm, điều khiển từ xa và thiết bị bảo vệ.
• Hồ sơ chất lượng: CO/CQ, chứng chỉ vật liệu nếu có, biên bản thử tải, lý lịch thiết bị và giấy kiểm định.
• Hồ sơ bảo trì: Nhật ký thay cáp, thay phanh, thay bánh xe, sửa tủ điện, chỉnh ray và kiểm tra định kỳ.

9. Checklist hỏi nhà cung cấp trước khi đặt hàng hoặc thay phụ tùng

9.1. Checklist kỹ thuật

Trước khi đặt mua mới hoặc thay thế, anh, chị nên chuẩn bị các câu hỏi sau:

• Tải trọng làm việc (SWL): Thiết bị nâng bao nhiêu tấn, tải thường xuyên là bao nhiêu, có tải va đập không.
• Chế độ làm việc: Thiết bị chạy bao nhiêu giờ/ngày, bao nhiêu chu kỳ/giờ, nâng gần tải tối đa thường xuyên không.
• Chiều cao nâng hạ (HOL): Móc cần nâng cao bao nhiêu, có bị giới hạn bởi trần, dầm mái, đường ống hoặc máy móc không.
• Dầm chính: Dầm đơn hay dầm đôi, khẩu độ bao nhiêu, bề rộng cánh dầm (B) và độ võng cho phép thế nào.
• Dầm biên: DN/DH/DU, đường kính bánh xe, WB, groove width, số bánh chủ động, buffer và tải bánh.
• Gearmotor: Ratio code, shaft type, motor type D/F, frame size, pole number và tốc độ di chuyển yêu cầu.
• Hook block: Loại pa lăng (hoist type), loại cáp (rope), hook forging, hook type, kích thước H/H1/H2/D/B và khối lượng cụm móc.
• Hệ điện: Ray điện, máng C, cáp dẹt, tủ điện, biến tần, tay bấm, điều khiển từ xa và công tắc hành trình.
• Hồ sơ: CO/CQ, catalogue, bản vẽ lắp, hướng dẫn vận hành, lý lịch thiết bị và biên bản kiểm định.

9.2. Dấu hiệu nên kiểm tra hoặc thay phụ tùng

• Bánh xe mòn lệch: Cần kiểm tra ray, dầm biên, tải bánh và độ đồng tốc hai bên.
• Cầu trục rung mạnh: Cần kiểm tra tỉ số truyền chuyển động, biến tần, bánh xe, ray và cách vận hành.
• Motor nóng bất thường: Cần kiểm tra tải thực tế, tần suất, phanh, điện áp, hộp giảm tốc và thông gió.
• Phanh bắt không đều: Cần kiểm tra má phanh, khe hở phanh, cuộn hút, bộ chỉnh lưu và mạch điều khiển.
• Cáp thép hư hỏng: Cần kiểm tra sợi đứt, xoắn, bẹp, mòn, rỉ và rãnh puly.
• Hook block kẹt: Cần kiểm tra puly, ổ đỡ, trục, móc, chốt khóa và độ quay tự do.
• Hệ cấp điện chập chờn: Cần kiểm tra cáp dẹt, con lăn cáp, tay lấy điện, ray điện và điểm nối.
• Tủ điện báo lỗi: Cần kiểm tra biến tần, relay, contactor, công tắc hành trình và nguồn cấp.

10. FAQ về phụ tùng cầu trục dùng pa lăng WorldHoists

10.1. Cầu trục dùng pa lăng WorldHoists gồm những phụ tùng gì?

Các phụ tùng cấu thành cầu trục vận hành pa lăng WorldHoists gồm cụm pa lăng hoặc tời mở, xe con, dầm chính, dầm biên, bánh xe, gearmotor, hộp giảm tốc, hook block, móc cẩu, cáp thép, tang cuốn cáp, phanh, tủ điện điều khiển, biến tần, ray điện, máng C, cáp dẹt, tay bấm, công tắc hành trình và thiết bị giới hạn tải.

10.2. Có thể thay gearmotor hoặc dầm biên khác hãng cho WorldHoists không?

Có thể khảo sát trong một số trường hợp, nhưng không nên thay theo cảm tính. Cần kiểm tra kích thước lắp, tỉ số truyền chuyển động, shaft, motor code, bánh xe, tải bánh, tốc độ, hồ sơ kỹ thuật và yêu cầu kiểm định sau thay thế.

10.3. Pa lăng thu móc cao có phải lúc nào cũng tốt hơn không?

Không. Pa lăng thu móc cao phù hợp khi nhà xưởng hạn chế chiều cao hoặc cần tối ưu chiều cao nâng hạ (HOL). Nếu nhà xưởng đủ cao và ưu tiên chi phí hoặc tốc độ nâng hạ, cấu hình chiều cao nâng tiêu chuẩn vẫn có thể phù hợp hơn.

10.4. Phụ tùng nào ảnh hưởng trực tiếp đến kiểm định cầu trục?

Dầm chính, dầm biên, bánh xe, ray, cáp, móc, phanh, công tắc hành trình, giới hạn tải, tủ điện, hệ cấp điện và hồ sơ kỹ thuật đều có thể ảnh hưởng đến kiểm định. Khi thay phụ tùng chịu tải hoặc phụ tùng an toàn, anh, chị nên trao đổi với đơn vị kỹ thuật và đơn vị kiểm định.

10.5. Khi nào cần kiểm tra đồng bộ dầm chính, dầm biên và pa lăng?

Cần kiểm tra đồng bộ khi tải trọng lớn, khẩu độ dài, tần suất cao, tải có kích thước cồng kềnh hoặc cầu trục có dấu hiệu rung lắc, mòn bánh xe, gặm ray. Không nên thay riêng pa lăng nếu chưa kiểm tra dầm chính, dầm biên, bánh xe, gearmotor, phanh, hook block và hệ điện.

10.6. Nên lưu thông tin gì để mua phụ tùng WorldHoists sau này?

Nên lưu mã pa lăng, mã dầm biên, mã gearmotor, sơ đồ đi cáp, hook type, hook forging, đường kính cáp, chiều cao nâng hạ, tải trọng làm việc, sơ đồ tủ điện, biên bản kiểm định và nhật ký bảo trì.

11. Kết luận

Các phụ tùng cấu thành cầu trục vận hành pa lăng WorldHoists không nên được nhìn như những món linh kiện rời. Pa lăng, dầm chính, dầm biên, bánh xe, gearmotor, hộp giảm tốc, hook block, cáp thép, tủ điện, cấp điện và thiết bị giới hạn phải được chọn như một hệ thống đồng bộ.

Nếu anh, chị đang chuẩn bị đầu tư mới, nâng cấp hoặc thay phụ tùng, cách làm an toàn hơn là bắt đầu từ tải trọng làm việc, chế độ làm việc, chiều cao nâng hạ, khẩu độ, môi trường và hồ sơ kiểm định. Sau đó mới chốt model pa lăng, dầm biên, hệ điện và phụ kiện.

SHM có thể hỗ trợ khảo sát, tư vấn, thiết kế, lắp đặt và cung cấp phụ tùng cho hệ cầu trục, cổng trục và pa lăng WorldHoists theo từng điều kiện nhà xưởng. Nếu bạn đang có nhu cầu cần tư vấn về dòng thiết bị này, xin vui lòng liên hệ trực tiếp tới SHM thông qua hotline: 0325 878 868 hoặc 0789 376 856 để trao đổi trực tiếp với chúng tôi. Trân trọng cảm ơn!
