Bảo trì pa lăng xích điện định kỳ

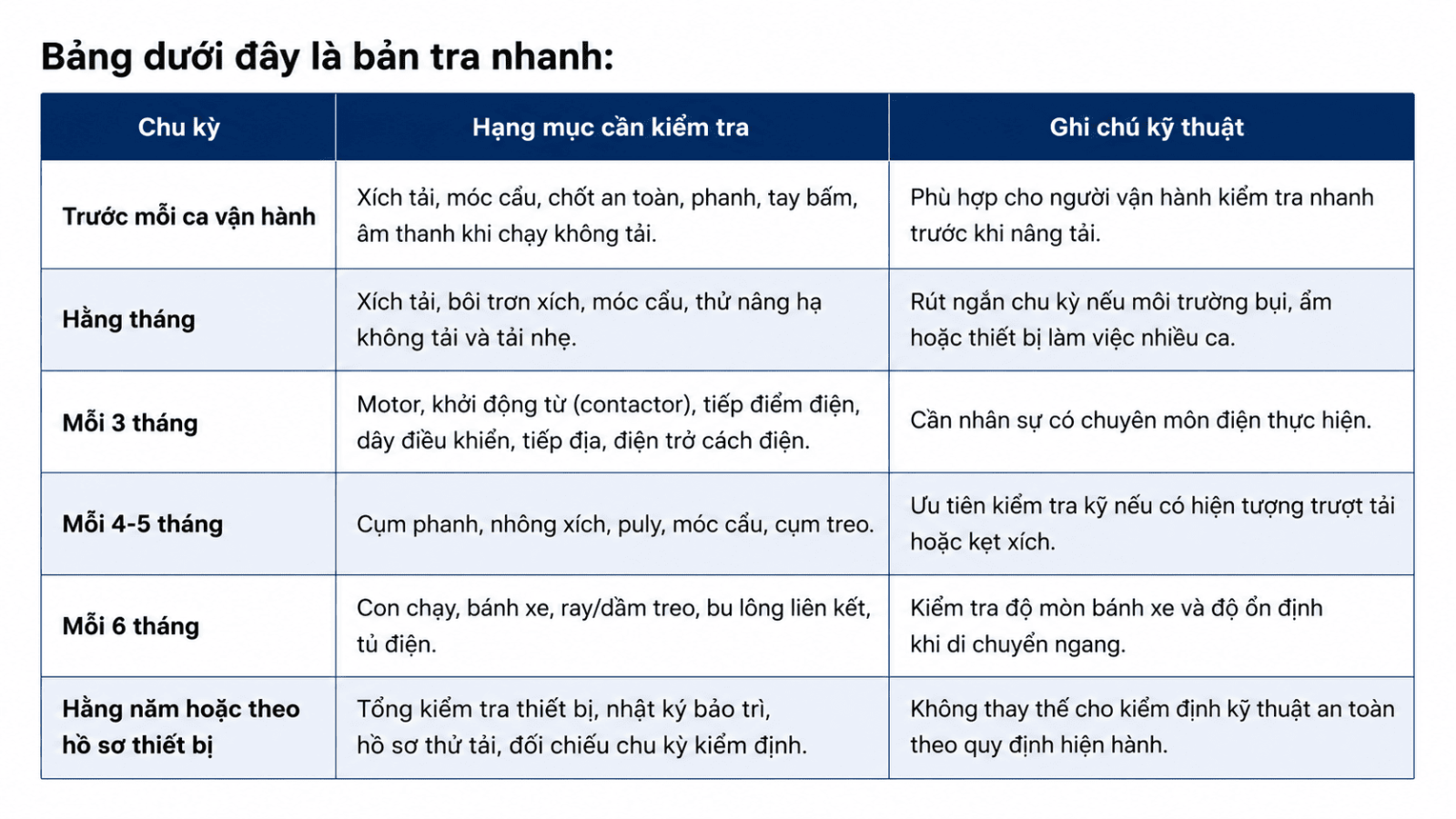

Với thiết bị làm việc trong môi trường nặng, anh, chị nên tăng tần suất kiểm tra thay vì đợi đúng mốc thời gian. Ví dụ, pa lăng nâng vật tư trong xưởng bụi kim loại có thể cần vệ sinh và bôi trơn xích thường xuyên hơn pa lăng dùng trong kho sạch, ít ca.

4. Checklist bảo trì theo từng cụm quan trọng

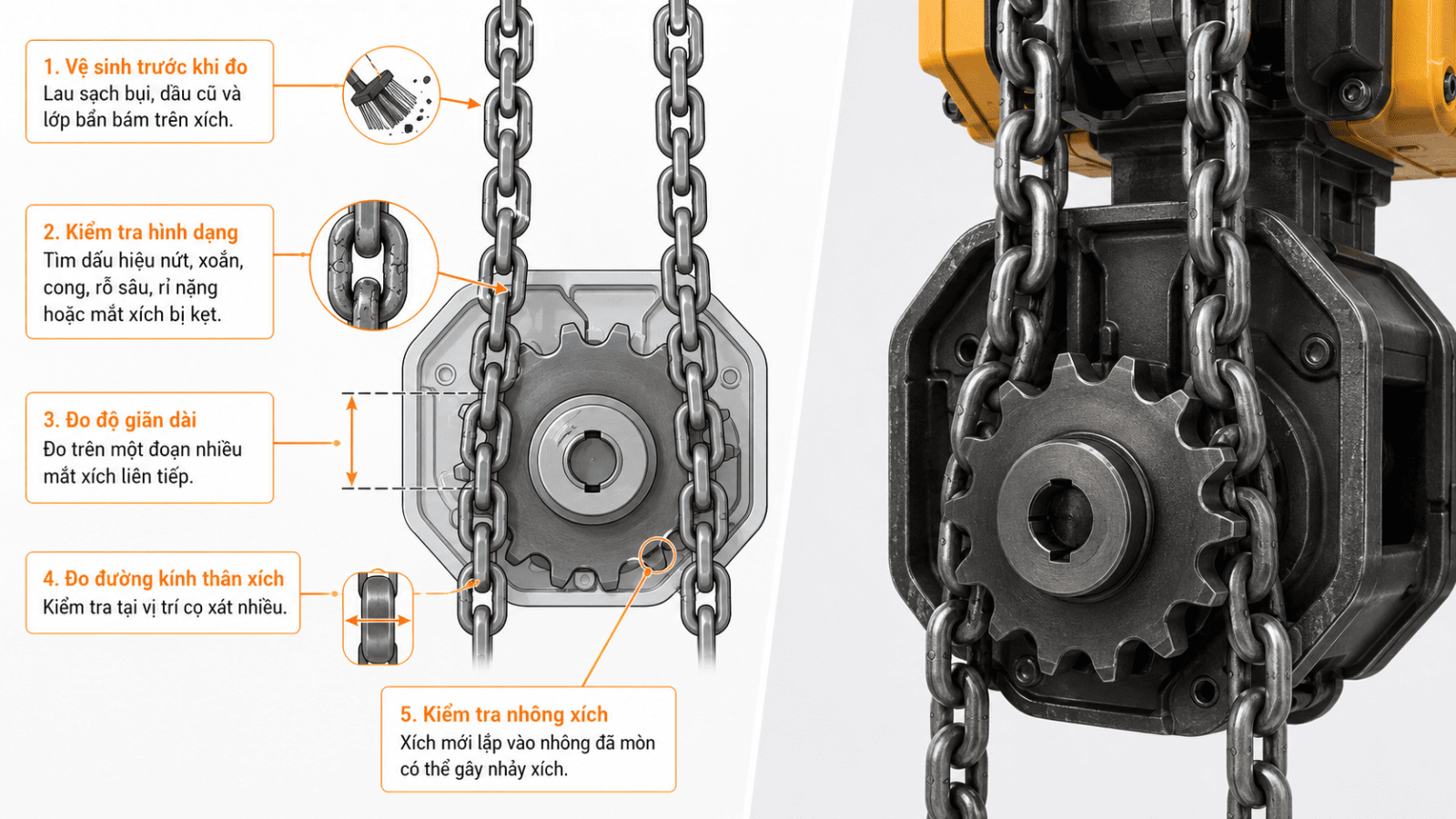

4.1. Xích tải và nhông xích

Xích tải là bộ phận trực tiếp chịu tải và thường đi qua nhông xích nhiều lần trong mỗi chu kỳ nâng hạ. Nếu chỉ nhìn bằng mắt, anh, chị có thể bỏ sót hiện tượng giãn xích hoặc mòn ở mặt tiếp xúc giữa hai mắt xích.

Khi kiểm tra xích tải, nên làm theo các bước sau:

• Vệ sinh trước khi đo: Lau sạch bụi, dầu cũ và lớp bẩn bám trên xích để quan sát đúng tình trạng bề mặt.
• Kiểm tra hình dạng: Tìm dấu hiệu nứt, xoắn, cong, rỗ sâu, rỉ nặng hoặc mắt xích bị kẹt.
• Đo độ giãn dài: Đo trên một đoạn nhiều mắt xích liên tiếp, ưu tiên đoạn thường xuyên đi qua nhông xích.
• Đo đường kính thân xích: Kiểm tra tại vị trí cọ xát nhiều, không chỉ đo ở đoạn xích ít làm việc.
• Kiểm tra nhông xích: Xích mới lắp vào nhông đã mòn có thể gây nhảy xích, kẹt xích hoặc tiếng va đập kim loại.

Về nguyên tắc, nếu đường kính tiết diện xích mòn vượt khoảng 10% so với kích thước gốc, hoặc xích giãn đến mức ăn khớp kém với nhông, anh, chị nên dừng thiết bị để thay thế theo thông số phù hợp. Không nên hàn nối, cắt ghép hoặc dùng xích không rõ nguồn gốc vì nhiệt hàn có thể làm thay đổi cơ tính của thép.

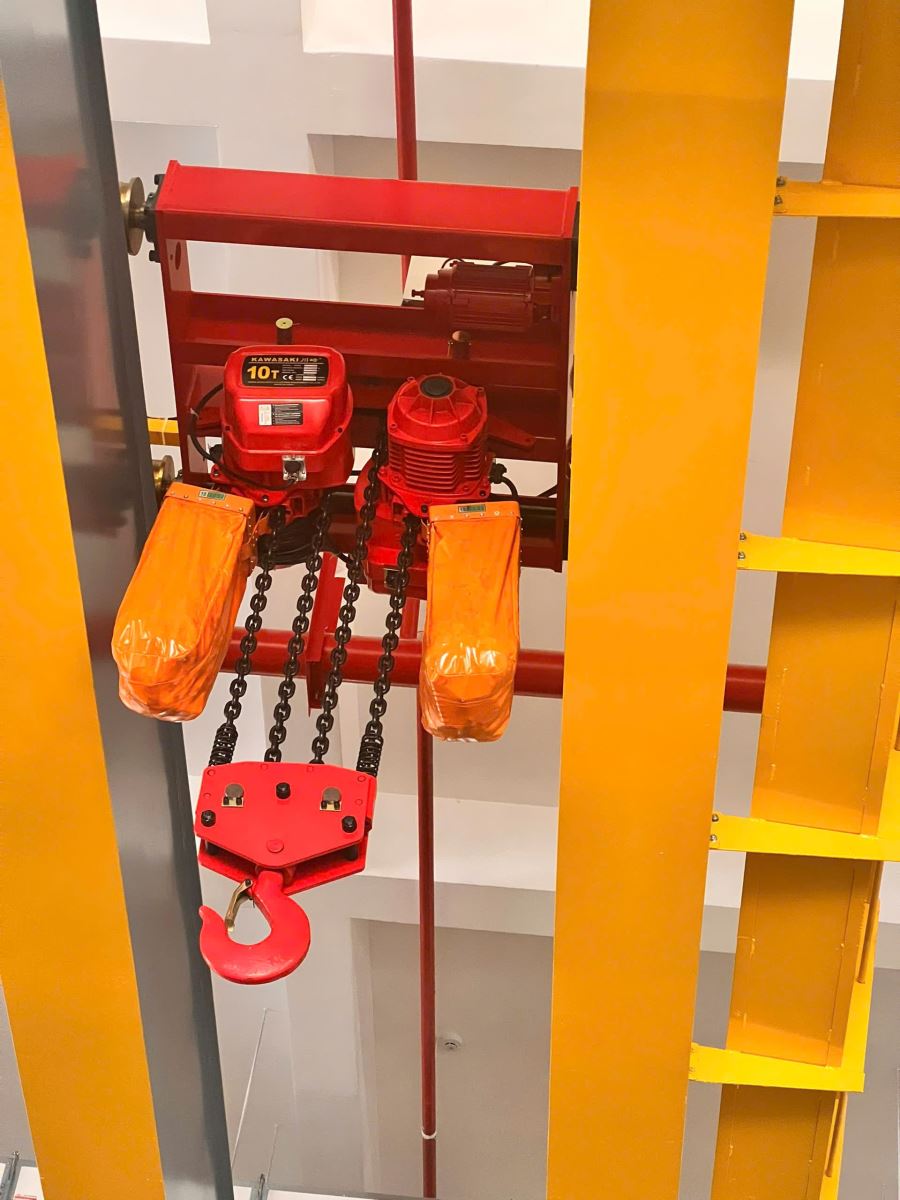

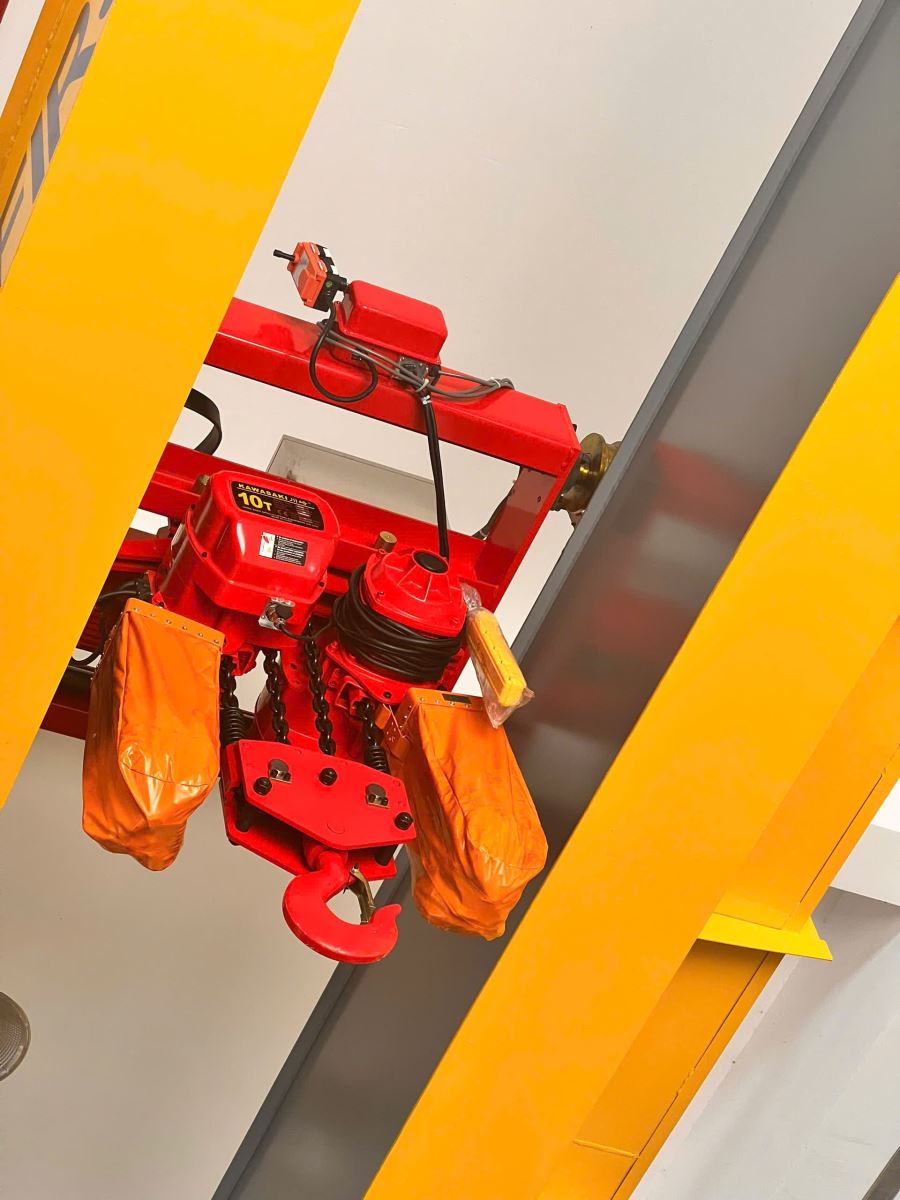

Xích tải (nhông xích) trên pa lăng dầm đôi Kawasaki 10 tấn

Mô phỏng cơ chế hoạt động của xích tải (nhông xích) trên pa lăng (Ảnh minh họa)

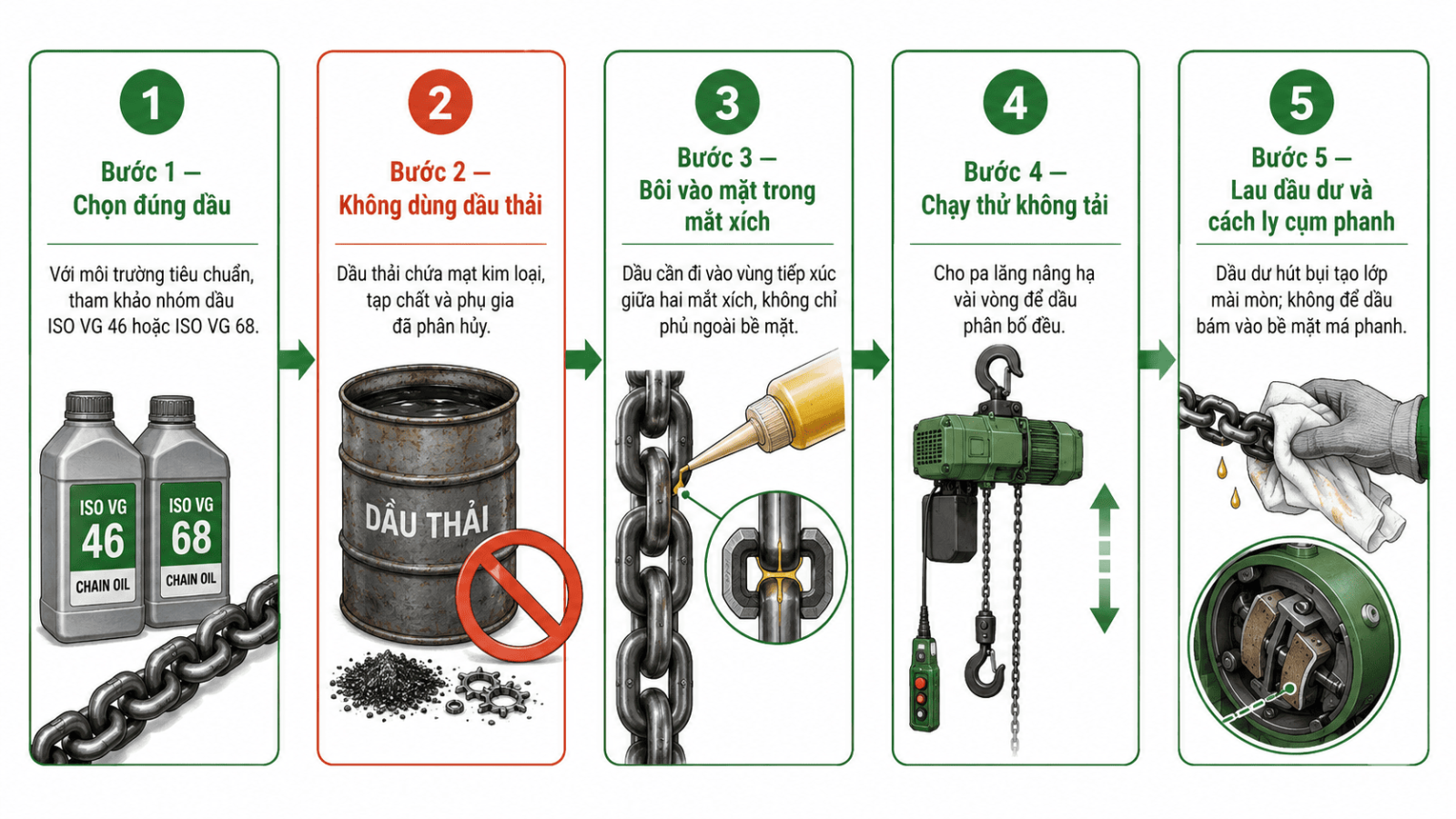

4.2. Bôi trơn xích tải

Bôi trơn xích không phải là đổ thật nhiều dầu lên toàn bộ sợi xích. Điểm cần bôi trơn nhất là mặt trong của mắt xích, nơi hai mắt xích tiếp xúc và trượt lên nhau khi chịu tải.

Gợi ý thực hiện:

• Chọn đúng dầu: Với môi trường tiêu chuẩn, có thể tham khảo nhóm dầu ISO VG 46 hoặc ISO VG 68 theo hướng dẫn kỹ thuật phù hợp.
• Không dùng dầu thải: Dầu thải có thể chứa mạt kim loại, tạp chất và phụ gia đã phân hủy, làm xích mòn nhanh hơn.
• Bôi vào mặt trong mắt xích: Dầu cần đi vào vùng tiếp xúc, không chỉ phủ ngoài bề mặt.
• Chạy thử không tải: Cho pa lăng nâng hạ vài vòng để dầu phân bố đều.
• Lau dầu dư: Dầu dư dễ hút bụi, tạo thành lớp bẩn có tác dụng như hạt mài.
• Cách ly cụm phanh: Không để dầu mỡ bám vào bề mặt má phanh hoặc đĩa phanh.

Nếu nhà xưởng có nhiều bụi xi măng, bụi gỗ hoặc bụi kim loại, anh, chị nên hỏi kỹ đơn vị bảo trì về loại dầu hoặc chất bôi trơn ít bám bụi. Dầu bôi trơn sai môi trường có thể làm thiết bị trông “ướt dầu” nhưng thực tế lại mòn nhanh hơn.

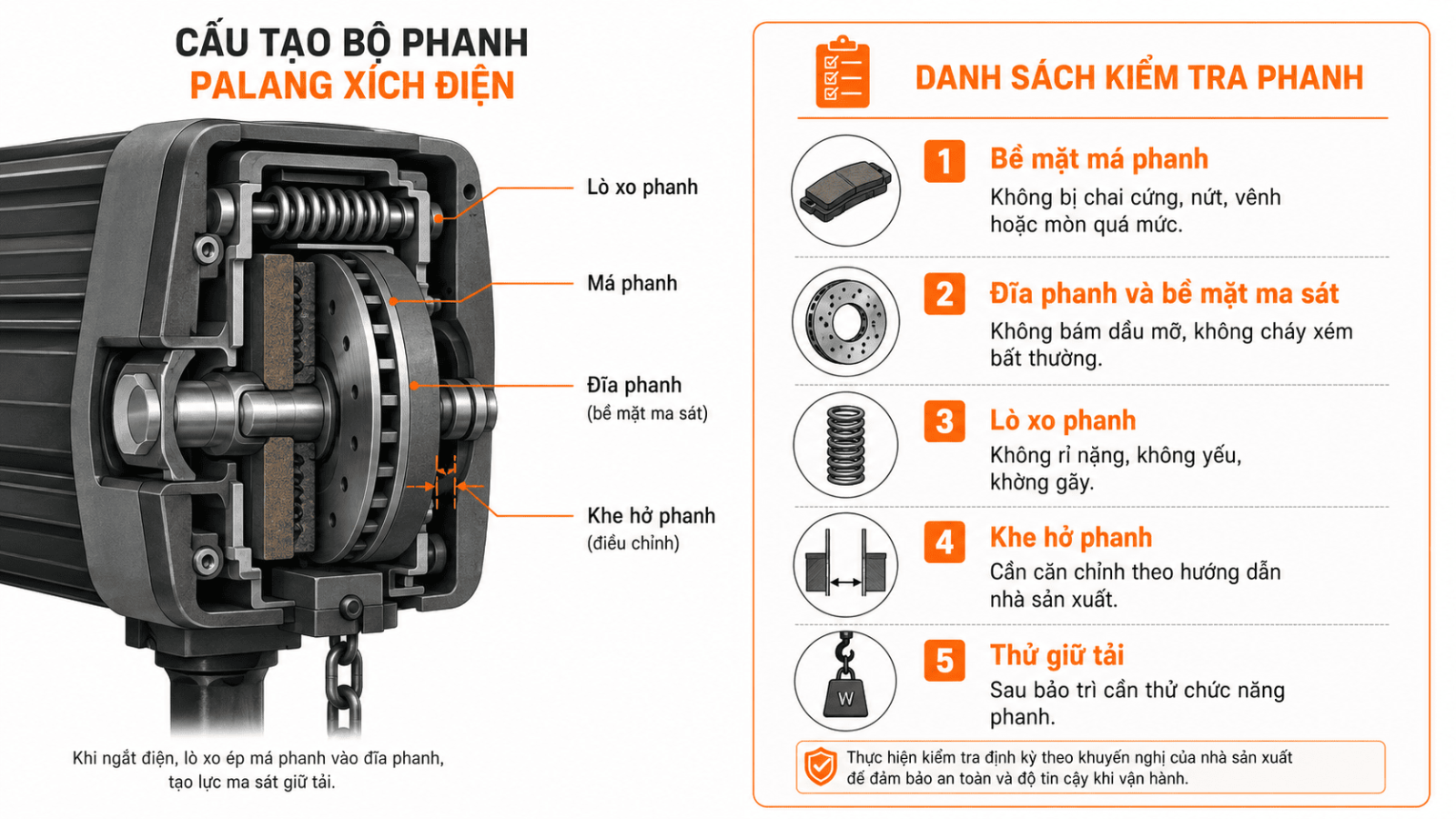

4.3. Cụm phanh pa lăng xích điện

Cụm phanh là tuyến bảo vệ quan trọng khi dừng tải. Bảo dưỡng cụm phanh pa lăng xích điện cần được làm cẩn thận vì chỉ một lớp dầu mỏng trên bề mặt phanh cũng có thể làm lực giữ tải giảm đi.

Những hạng mục cần kiểm tra gồm:

• Bề mặt má phanh: Không bị chai cứng, nứt, vênh hoặc mòn quá mức.
• Đĩa phanh và bề mặt ma sát: Không bám dầu mỡ, không cháy xém bất thường.
• Lò xo phanh: Không rỉ nặng, không yếu, không gãy.
• Khe hở phanh: Cần căn chỉnh theo hướng dẫn của nhà sản xuất.
• Thử giữ tải: Sau bảo trì cần thử chức năng phanh theo quy trình phù hợp, không thử tùy tiện bằng tải vượt khả năng thiết bị.

Nếu anh, chị muốn đọc riêng về cấu tạo và lưu ý của hệ phanh trong thiết bị nâng hạ, có thể tham khảo thêm bài phanh cầu trục và những vấn đề cần lưu ý.

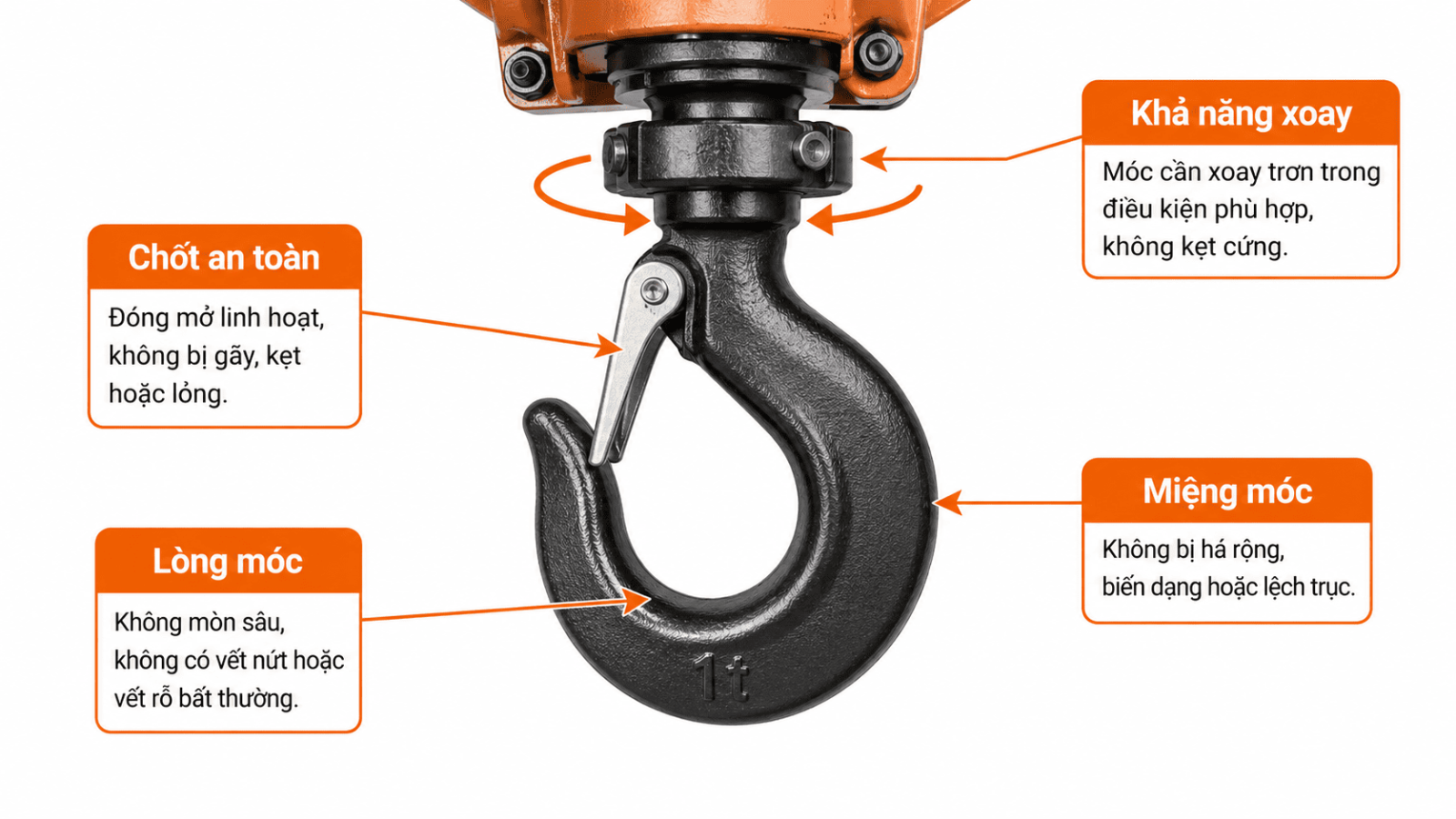

4.4. Móc cẩu và chốt an toàn

Móc cẩu thường bị xem nhẹ vì dễ quan sát hơn các cụm bên trong. Nhưng khi móc đã biến dạng hoặc mòn lòng móc, việc tiếp tục dùng có thể làm tải không còn nằm đúng vị trí chịu lực thiết kế.

Checklist kiểm tra móc cẩu:

• Lòng móc: Không mòn sâu, không có vết nứt hoặc vết rỗ bất thường.
• Miệng móc: Không bị há rộng, biến dạng hoặc lệch trục.
• Chốt an toàn: Đóng mở linh hoạt, không bị gãy, kẹt hoặc lỏng.
• Khả năng xoay: Móc cần xoay trơn trong điều kiện phù hợp, không kẹt cứng.
• Nguyên tắc sửa chữa: Không hàn đắp móc bị nứt hoặc mòn để dùng lại.

Nếu lòng móc mòn khoảng 10% so với kích thước gốc, hoặc móc bị biến dạng rõ, anh, chị nên thay móc đúng thông số thay vì cố phục hồi bằng gia công tại xưởng.

4.5. Motor, mạch điều khiển và tay bấm

Với pa lăng xích điện, lỗi cơ khí và lỗi điện thường tác động qua lại. Xích kẹt làm motor quá tải. Tiếp điểm điện kém làm motor nóng. Tay bấm chập chờn khiến thao tác nâng hạ thiếu ổn định.

Các hạng mục cần kiểm tra:

• Motor nâng: Vệ sinh bụi, kiểm tra tiếng ồn, nhiệt độ và dấu hiệu rung bất thường.
• Khởi động từ (contactor): Kiểm tra tiếp điểm, hiện tượng cháy rỗ, lỏng đầu cốt hoặc đóng cắt không dứt khoát.
• Dây điều khiển: Không nứt, đứt, dập, hở lõi hoặc bị kéo căng quá mức.
• Tay bấm: Nút bấm phải phản hồi rõ, không kẹt, không chập chờn.
• Điện trở cách điện: Cần đo bằng thiết bị phù hợp khi nghi ngờ ẩm, rò điện hoặc motor nóng bất thường.

Các hạng mục điện nên do nhân sự có chuyên môn thực hiện. Trước khi kiểm tra, cần ngắt nguồn, treo cảnh báo và tránh để thiết bị bị khởi động lại ngoài ý muốn.

4.6. Con chạy, bánh xe, ray và kết cấu treo

Nếu pa lăng được lắp trên dầm I, dầm H, monorail hoặc cầu trục dầm đơn, cụm con chạy cũng cần nằm trong lịch bảo trì. Một bộ pa lăng tốt vẫn có thể vận hành kém nếu bánh xe mòn, ray bẩn, bề rộng cánh dầm (B) không phù hợp hoặc bu lông liên kết bị lỏng.

Các điểm nên kiểm tra:

• Bánh xe con chạy: Không nứt, không mòn lệch, không kẹt khi di chuyển.
• Ray hoặc dầm treo: Không có vật cản, không bám bụi quá dày, không cong vênh bất thường.
• Bu lông liên kết: Không lỏng, thiếu long đen hoặc có dấu hiệu rỉ nghiêm trọng.
• Tốc độ di chuyển xe con: Chạy đều, không giật, không lệch hướng.
• Giới hạn hành trình: Hoạt động đúng vị trí, không để móc hoặc cụm pa lăng va chạm cuối hành trình.

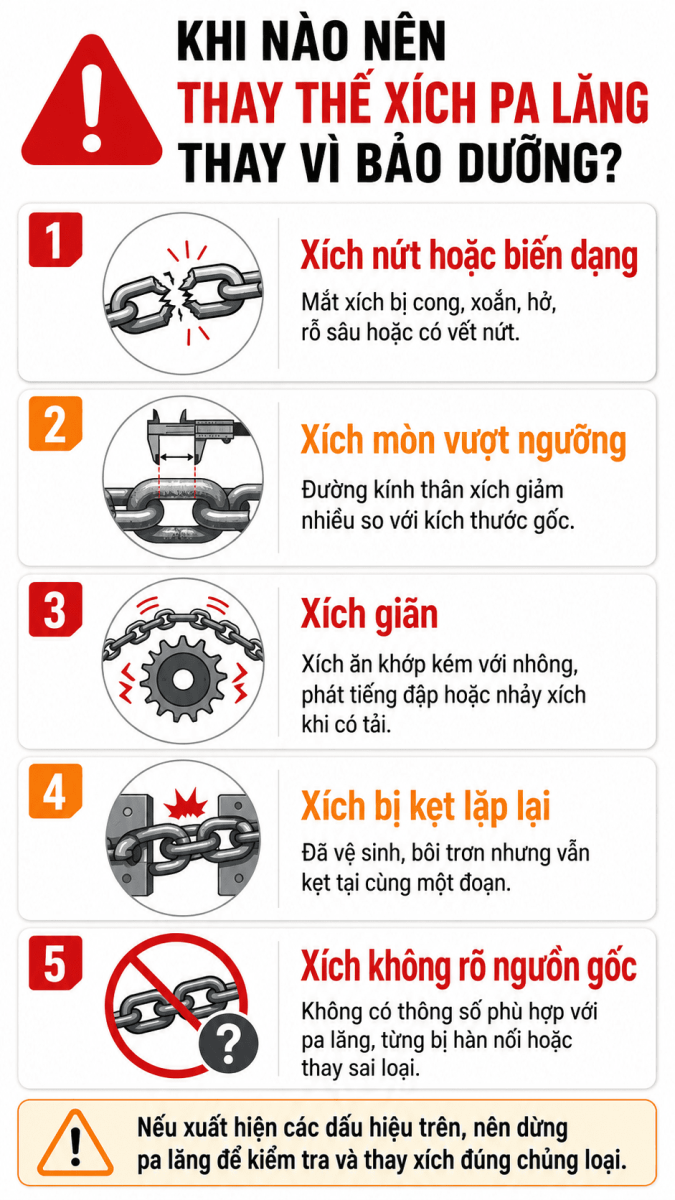

5. Khi nào nên thay thế xích pa lăng thay vì bảo dưỡng?

Câu hỏi "khi nào nên thay thế xích pa lăng thay vì bảo dưỡng?" rất quan trọng vì xích tải là chi tiết không nên xử lý theo cảm tính. Nếu xích đã vượt ngưỡng mòn, việc tra dầu chỉ giúp giảm tiếng kêu tạm thời, không khôi phục được khả năng chịu lực ban đầu.

Anh, chị nên dừng thiết bị và kiểm tra thay thế xích khi có một trong các dấu hiệu sau:

• Xích nứt hoặc biến dạng: Mắt xích bị cong, xoắn, hở, rỗ sâu hoặc có vết nứt.
• Xích mòn vượt ngưỡng: Đường kính thân xích giảm nhiều so với kích thước gốc.
• Xích giãn: Xích ăn khớp kém với nhông, phát tiếng đập hoặc nhảy xích khi có tải.
• Xích bị kẹt lặp lại: Đã vệ sinh, bôi trơn nhưng vẫn kẹt tại cùng một đoạn.
• Xích không rõ nguồn gốc: Không có thông số phù hợp với pa lăng, từng bị hàn nối hoặc thay sai loại.

Khi thay xích, đừng chỉ thay sợi xích. Anh, chị cần kiểm tra đồng thời nhông xích, dẫn hướng xích và hộp chứa xích. Xích mới làm việc trên nhông đã mòn thường không bền và có thể gây kẹt trở lại.

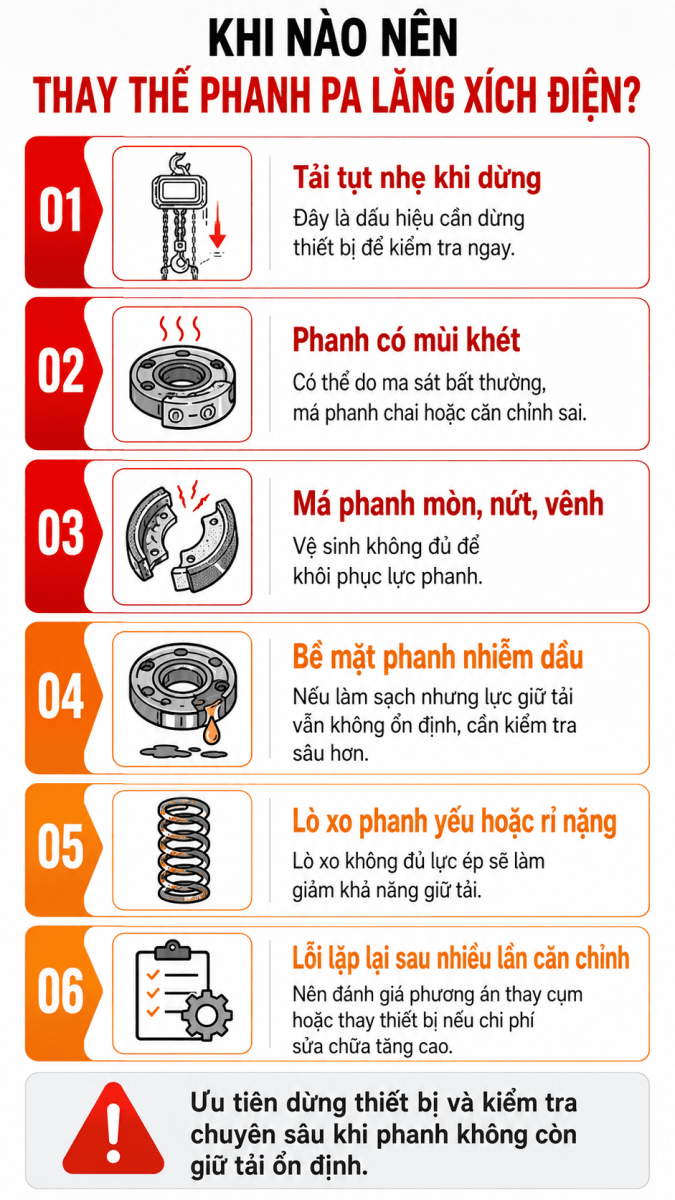

6. Khi nào nên thay thế phanh pa lăng xích điện?

Phanh pa lăng xích điện nên được thay thế hoặc xử lý chuyên sâu khi lỗi không còn nằm trong nhóm vệ sinh, căn chỉnh thông thường. Đây là cụm liên quan trực tiếp đến khả năng giữ tải, nên không nên “chạy cố” để đợi lần bảo trì sau.

Những dấu hiệu cần chú ý:

• Tải tụt nhẹ khi dừng: Đây là dấu hiệu cần dừng thiết bị để kiểm tra ngay.
• Phanh có mùi khét: Có thể do ma sát bất thường, má phanh chai hoặc căn chỉnh sai.
• Má phanh mòn, nứt, vênh: Vệ sinh không đủ để khôi phục lực phanh.
• Bề mặt phanh nhiễm dầu: Nếu làm sạch nhưng lực giữ tải vẫn không ổn định, cần kiểm tra sâu hơn.
• Lò xo phanh yếu hoặc rỉ nặng: Lò xo không đủ lực ép sẽ làm giảm khả năng giữ tải.
• Lỗi lặp lại sau nhiều lần căn chỉnh: Nên đánh giá phương án thay cụm hoặc thay thiết bị nếu chi phí sửa chữa tăng cao.

Nói ngắn gọn: nếu phanh không giữ tải ổn định, không nên tiếp tục vận hành để “theo dõi thêm” khi thiết bị đang nâng hàng trong nhà xưởng.

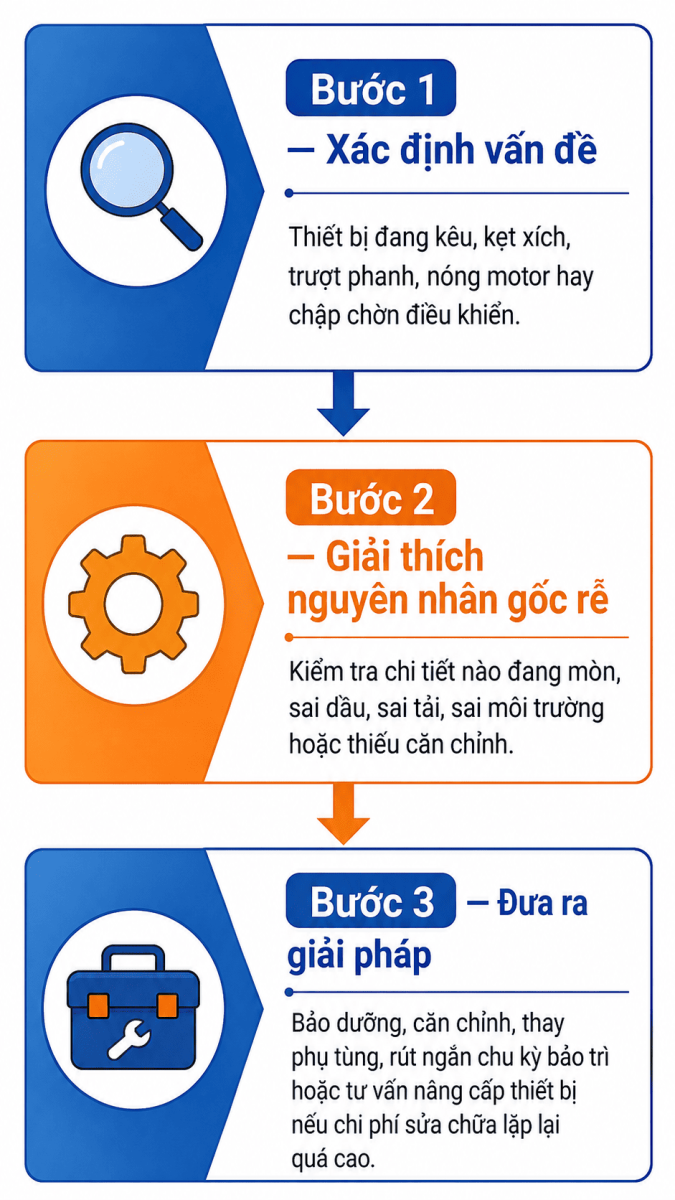

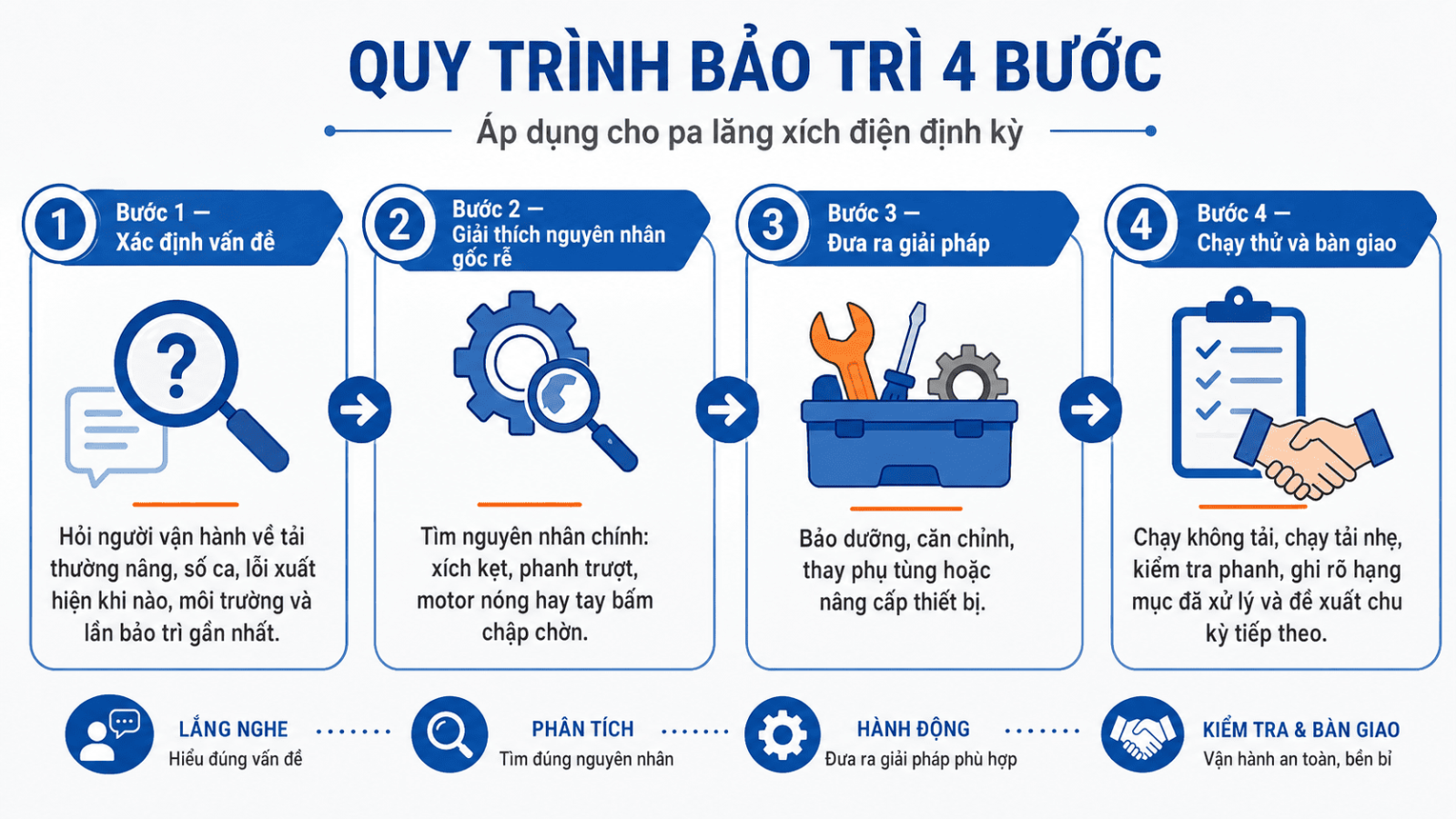

7. Quy trình bảo trì pa lăng xích điện định kỳ theo cách SHM tư vấn

7.1. Bước 1: Xác định vấn đề

Trước khi tháo thiết bị, đội kỹ thuật cần hỏi người vận hành:

• Tải thường nâng là bao nhiêu: Có gần tải trọng làm việc của thiết bị hay không.
• Thiết bị chạy mấy ca mỗi ngày: Tần suất càng cao, chu kỳ kiểm tra càng cần rút ngắn.
• Lỗi xuất hiện khi không tải hay có tải: Đây là dữ liệu quan trọng để tách lỗi phanh, xích, motor hoặc con chạy.
• Môi trường có bụi, ẩm, hóa chất hoặc nhiệt cao không: Điều kiện vận hành ảnh hưởng trực tiếp đến xích, phanh và hệ điện.
• Lần bảo trì gần nhất là khi nào: Nếu không có nhật ký, cần kiểm tra tổng thể kỹ hơn.

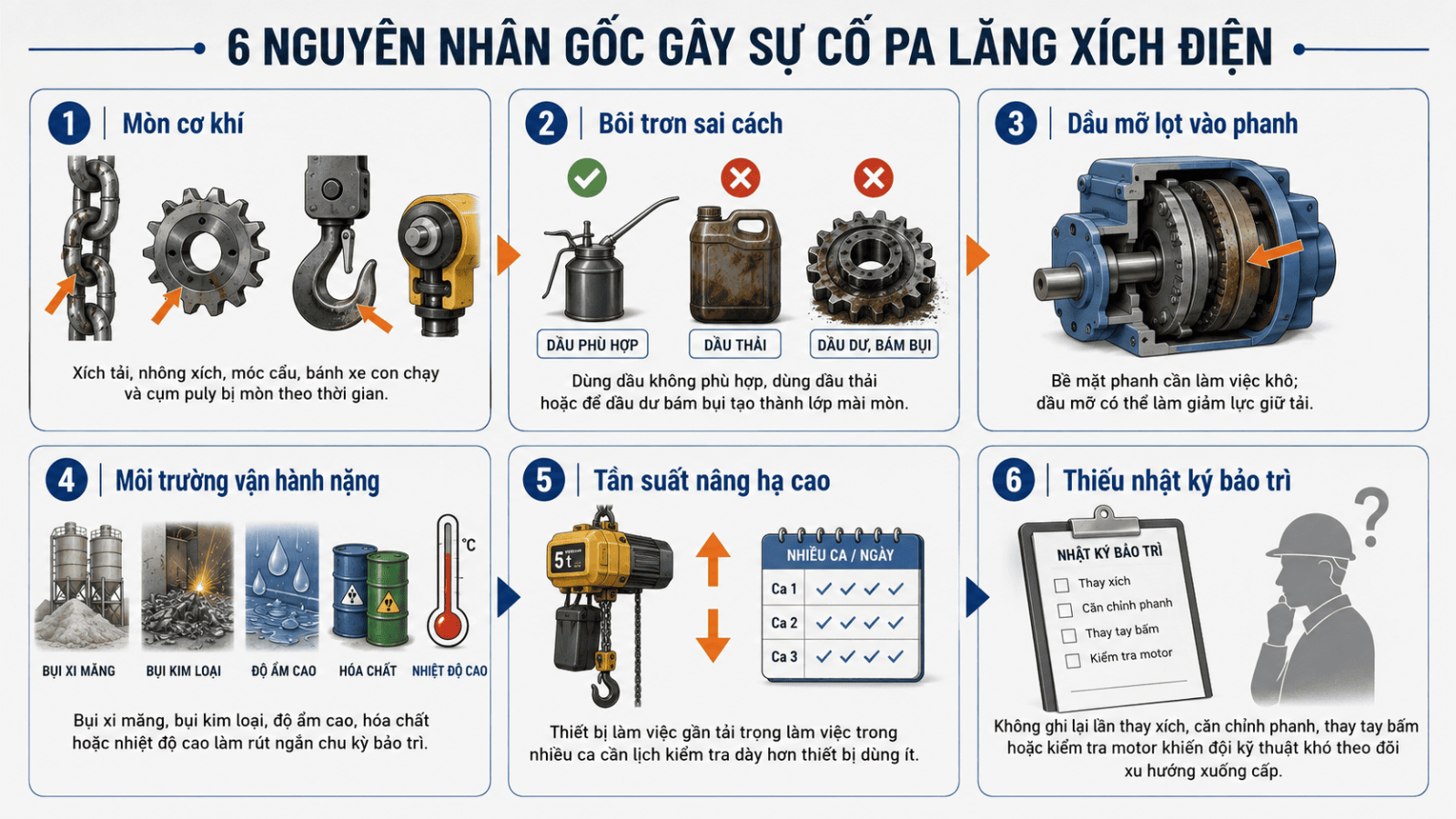

7.2. Bước 2: Giải thích nguyên nhân gốc rễ

Sau khi xác định triệu chứng, cần tìm nguyên nhân chính thay vì chỉ xử lý bề mặt. Ví dụ:

• Xích tải kẹt: Có thể do xích khô, nhông mòn, dẫn hướng lệch hoặc tải bị kéo lệch phương.
• Phanh trượt: Có thể do má phanh mòn, bề mặt phanh dính dầu, lò xo yếu hoặc khe hở sai.
• Motor nóng: Có thể do quá tải, mất pha, điện áp thấp, xích kẹt hoặc thời gian làm việc vượt khả năng thiết kế.
• Tay bấm chập chờn: Có thể do dây điều khiển hở, tiếp điểm nút bấm kém hoặc môi trường ẩm.

Cách làm này giúp anh, chị tránh tình trạng thay một phụ tùng nhưng lỗi vẫn quay lại sau vài tuần.

7.3. Bước 3: Đưa ra giải pháp

Tùy tình trạng thiết bị, giải pháp có thể chia thành bốn nhóm:

• Bảo dưỡng: Vệ sinh, bôi trơn, siết lại liên kết và làm sạch tiếp điểm khi chi tiết còn trong ngưỡng dùng được.
• Căn chỉnh: Điều chỉnh khe hở phanh, dẫn hướng xích, con chạy hoặc giới hạn hành trình.
• Thay thế phụ tùng: Thay xích, móc, má phanh, tay bấm, bánh xe, khởi động từ hoặc phụ kiện đúng thông số.
• Nâng cấp thiết bị: Đánh giá lại tải trọng làm việc, chế độ làm việc, chiều cao nâng hạ (HOL), bề rộng cánh dầm (B) và nhu cầu vận hành nếu thiết bị cũ không còn phù hợp.

Nếu anh, chị cần xem thêm nền tảng thao tác bảo dưỡng từng bộ phận, có thể đọc bài hướng dẫn bảo dưỡng pa lăng xích điện mà SHM đã chia sẻ trước đó.

7.4. Bước 4: Chạy thử và bàn giao

Sau bảo trì, không nên đưa pa lăng vào làm việc ngay khi chưa chạy thử. Một biên bản bàn giao tốt nên có:

• Chạy không tải: Kiểm tra tiếng ồn, chiều nâng hạ, tay bấm, giới hạn hành trình và chuyển động con chạy.
• Chạy tải nhẹ: Kiểm tra độ ổn định khi nâng hạ và di chuyển ngang.
• Kiểm tra phanh: Đánh giá khả năng dừng và giữ tải theo quy trình phù hợp.
• Ghi rõ hạng mục đã xử lý: Vệ sinh, bôi trơn, căn chỉnh, thay phụ tùng hoặc khuyến nghị theo dõi.
• Đề xuất chu kỳ tiếp theo: Ghi mốc kiểm tra xích, phanh, motor và con chạy theo tình trạng thực tế.

8. Bảo trì pa lăng xích điện định kỳ và kiểm định kỹ thuật an toàn khác nhau thế nào?

Bảo trì và kiểm định có liên quan, nhưng không phải một việc. Bảo trì giúp thiết bị duy trì trạng thái kỹ thuật trong quá trình sử dụng. Kiểm định kỹ thuật an toàn là hoạt động đánh giá theo quy định bởi đơn vị có thẩm quyền.

Anh, chị có thể hiểu đơn giản:

• Bảo trì: Do doanh nghiệp, đội kỹ thuật nội bộ hoặc đơn vị dịch vụ thực hiện theo lịch.
• Kiểm định: Do tổ chức kiểm định được chỉ định/thừa nhận thực hiện theo quy trình pháp lý.
• Mục tiêu bảo trì: Giảm rủi ro hỏng hóc, phát hiện mòn, kéo dài trạng thái vận hành ổn định.
• Mục tiêu kiểm định: Đánh giá điều kiện an toàn kỹ thuật trước khi đưa thiết bị vào sử dụng, định kỳ hoặc khi có yêu cầu bất thường.

Theo nhóm quy định hiện hành về thiết bị nâng, pa lăng điện thuộc nhóm cần được quản lý an toàn kỹ thuật. Với pa lăng điện cố định hoặc di động dùng cáp/xích, anh, chị cần đối chiếu QCVN 13:2013/BLĐTBXH, QTKĐ áp dụng và hướng dẫn mới nhất tại thời điểm triển khai. Có giấy kiểm định không có nghĩa là bỏ qua bảo trì hằng tháng, và bảo trì tốt cũng không thay thế nghĩa vụ kiểm định.

9. Khi chi phí bảo trì tăng cao, có nên thay pa lăng mới?

Không phải cứ hỏng là thay mới. Nhưng cũng không nên kéo dài tuổi thọ thiết bị bằng các lần sửa chữa ngắn hạn nếu tổng chi phí vận hành đang tăng nhanh.

Anh, chị nên cân nhắc thay hoặc nâng cấp thiết bị khi:

• Lỗi lặp lại nhiều lần: Đặc biệt là lỗi xích, phanh, motor hoặc điều khiển.
• Phụ tùng khó tìm: Thời gian chờ linh kiện làm ảnh hưởng tiến độ sản xuất.
• Thiết bị không phù hợp chế độ làm việc: Pa lăng thường xuyên phải nâng gần tải trọng làm việc hoặc chạy nhiều ca.
• Chi phí sửa chữa cao: Tổng chi phí sửa và dừng máy vượt ngưỡng hợp lý so với phương án đầu tư mới.
• Nhu cầu nhà xưởng đã thay đổi: Tải nâng tăng, chiều cao nâng hạ thay đổi, cần điều khiển mượt hơn hoặc tích hợp cầu trục/cổng trục mới.

Khi tư vấn thay thế, SHM thường không chỉ nhìn tải trọng. Cần kiểm tra đồng thời tải trọng làm việc, chế độ làm việc, chiều cao nâng hạ (HOL), tốc độ nâng hạ, tốc độ di chuyển xe con, bề rộng cánh dầm (B), môi trường vận hành và hồ sơ kết cấu.

Với nhóm pa lăng WorldHoists, SHM có thể tư vấn các cấu hình phù hợp từng ứng dụng. Ví dụ, nhà xưởng dầm đơn hoặc monorail cần tối ưu khoảng không nâng có thể tham khảo pa lăng dầm đơn thu móc cao WorldHoists KNK3104-6.3t. Hệ cầu trục dầm đôi tải trung bình có thể đối chiếu pa lăng dầm đôi WorldHoists KNK3104. Với nhu cầu nâng tải lớn hơn hoặc dùng cầu trục dầm đôi công nghiệp, anh, chị có thể xem thêm pa lăng tời mở WorldHoists KA1204.

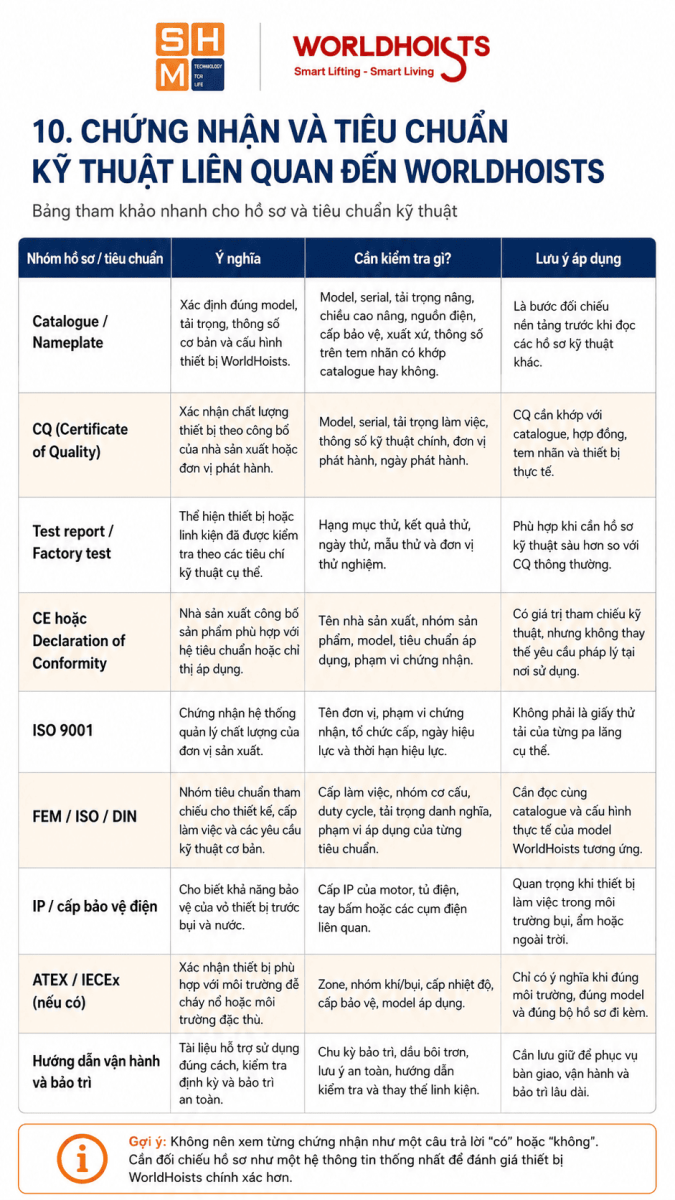

10. Chứng nhận và tiêu chuẩn kỹ thuật liên quan đến WorldHoists

Khi nhắc đến WorldHoists trong bài viết bảo trì, cần đặt đúng ngữ cảnh: chứng nhận và tiêu chuẩn không làm thiết bị miễn bảo trì, nhưng giúp anh, chị có cơ sở đánh giá chất lượng thiết kế, chế tạo và lựa chọn cấu hình phù hợp.

Theo thông tin kỹ thuật được công bố cho WorldHoists, thương hiệu này gắn với các nhóm tiêu chuẩn và chứng nhận sau:
