Trong nhiều nhà xưởng, chiều cao mái và vị trí dầm chạy đã cố định nên khoảng không phía trên cầu trục rất hạn chế. Khi đó, pa lăng có kết cấu thu móc cao giúp đưa móc lên gần dầm hơn, từ đó tận dụng tốt hơn chiều cao nâng hạ hữu ích.
STAHL phát triển hai dòng SXD và SXF cho nhu cầu này. Cả hai là pa lăng cáp điện thu móc cao dùng cho cầu trục dầm đơn hoặc hệ monorail, với dải tải từ 2 đến 10 tấn. Hai dòng dùng chung nền tảng cơ khí nhưng khác nhau đáng kể ở hệ truyền động và điều khiển: SXD dùng động cơ đổi cực với hai cấp tốc độ, còn SXF dùng biến tần Magnetek, kết hợp Dynamic Lift System (DLS), Ultra-Lift và SMC 4.

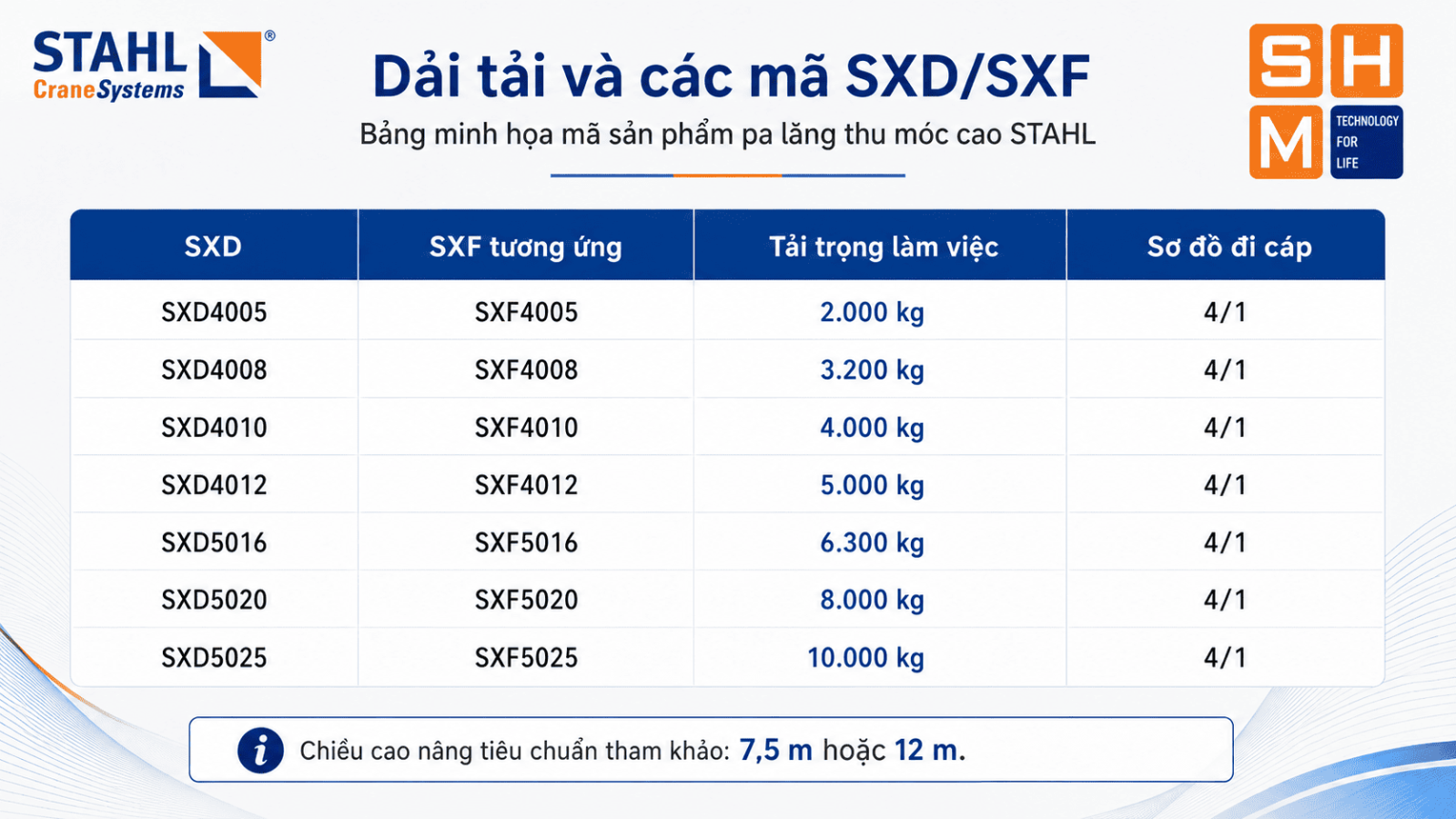

Dải tải và các mã SXD/SXF
Tài liệu STAHL 2025 nêu chiều cao nâng hạ tiêu chuẩn tham khảo 7,5 m hoặc 12 m. Bề rộng cánh dầm có thể điều chỉnh trong khoảng 90-500 mm tùy cấu hình. Khi lựa chọn thực tế vẫn cần đối chiếu kích thước dầm, chiều cao nâng yêu cầu và các tùy chọn đi kèm.
SXD: hai cấp tốc độ, vận hành trực quan
SXD sử dụng động cơ đổi cực để tạo hai cấp tốc độ nâng. Người vận hành có thể dùng tốc độ cao cho hành trình chính và chuyển sang tốc độ thấp khi cần tiếp cận vị trí đặt tải hoặc căn chỉnh.
Với nhóm SXD 4, brochure công bố bộ truyền cáp M5, cơ cấu M4/5*, tốc độ nâng 1,2/5 m/phút ở 50 Hz và 1,5/6 m/phút ở 60 Hz. Công suất tương ứng khoảng 4,8/5,8 kW, động cơ 8/2HM5-MG, chu kỳ làm việc 40%. Tốc độ xe con là 4/16 m/phút ở 50 Hz và 5/20 m/phút ở 60 Hz.
Nhóm SXD 5 dùng công suất lớn hơn, khoảng 8,7/10,4 kW, với động cơ 8/2HM6-MG và chu kỳ làm việc 40%.
SXD phù hợp khi hai cấp tốc độ đã đáp ứng tốt yêu cầu vận hành và doanh nghiệp muốn một hệ điều khiển đơn giản hơn so với phương án biến tần.
SXF: biến tần và tốc độ tự điều chỉnh theo tải
SXF sử dụng biến tần Magnetek cùng DLS, Ultra-Lift và SMC 4 Multicontroller. DLS theo dõi tải thực tế và điều chỉnh tốc độ nâng trong phạm vi cho phép.
Brochure công bố dải tốc độ khoảng 3-9 m/phút đối với SXF 4 và 3-8,1 m/phút đối với SXF 5. Khi tải ở mức một phần phù hợp, Ultra-Lift có thể tăng tốc tới 150 Hz, tương đương tối đa 300% tốc độ danh định.
Điều này hữu ích trong dây chuyền thường xuyên nâng tải nhẹ xen kẽ tải nặng: khi tải nhỏ, thiết bị có thể tăng tốc để rút ngắn chu kỳ; khi tải lớn, hệ thống tự giới hạn tốc độ theo điều kiện vận hành cho phép. Xe con SXF cũng được điều khiển vô cấp, với dải tốc độ công bố khoảng 2,5-25 m/phút.

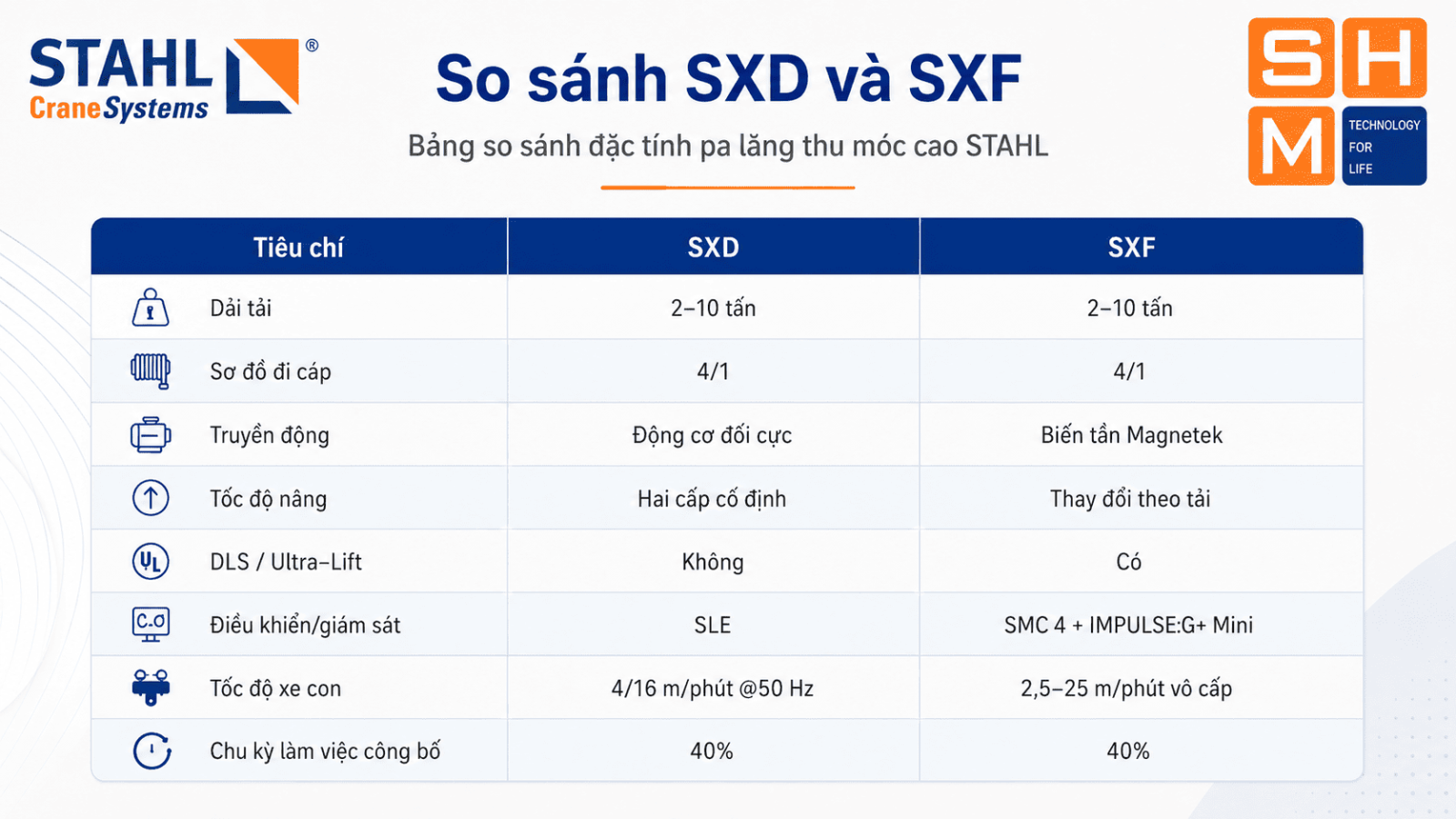

So sánh SXD và SXF
Nếu yêu cầu chính là thu móc cao và hai cấp tốc độ, SXD là lựa chọn phù hợp. Nếu cần định vị tải chính xác hơn, tốc độ linh hoạt hoặc giám sát vận hành sâu hơn, SXF có lợi thế rõ ràng hơn.
Các chức năng an toàn và bảo vệ
Cả SXD và SXF đều sử dụng bộ dẫn hướng cáp bằng nhựa có ma sát thấp kết hợp lò xo căng để giữ cáp nằm đúng rãnh tang. Vòng dẫn hướng kín 360° giúp hạn chế tác động từ bên ngoài và giảm tích tụ bụi.
Cụm móc và vùng cáp chuyển động có các chi tiết bảo vệ nhằm giảm nguy cơ kẹp ngón tay. Tải được giám sát điện tử tại điểm neo cáp để hạn chế vận hành vượt tải theo cấu hình. Hành trình nâng được kiểm soát bằng công tắc giới hạn truyền động bánh răng cho vị trí móc cao/thấp và công tắc vận hành cho vị trí móc cao nhất.
Các chức năng bổ sung trên SXF
Biến tần IMPULSE·G+ Mini hỗ trợ bảo vệ ngắn mạch, quá nhiệt động cơ, phát hiện mất pha, hãm tái sinh và ngắt mô-men an toàn bằng mạch phần cứng dự phòng. Tài liệu dẫn chiếu EN 61800-5-2, EN 61508 và SIL2 trong phạm vi các chức năng an toàn của biến tần.
SMC 4 theo dõi tải, tốc độ, nhiệt độ, phanh và dữ liệu vận hành. Brochure nêu giám sát tải liên tục ở Performance Level PL d và giám sát tốc độ/phanh ở Performance Level PL c theo DIN EN ISO 13849-1 trong các chức năng tương ứng. Hệ thống hỗ trợ giao tiếp Modbus nối tiếp và được tài liệu hóa theo các tiêu chuẩn EN 14492-2, EN 15011 và EN 13001-2 trong phạm vi công bố.
SXD/SXF có phải pa lăng phòng nổ không?
Không nên mặc định SXD hoặc SXF tiêu chuẩn là pa lăng phòng nổ. Brochure SXD/SXF 2025 được sử dụng cho bài viết này không công bố phiên bản cơ sở SXD/SXF đạt chứng nhận ATEX/IECEx.
Nếu thiết bị làm việc trong khu vực có nguy cơ cháy nổ, cần xác định rõ phân vùng nguy hiểm và yêu cầu chứng nhận trước khi chọn pa lăng. Các dòng ST Ex, SH Ex hoặc AS 7 Ex có thể được xem xét tùy tải trọng và cấu hình cầu trục; trường hợp đặc biệt cần xác nhận theo dự án.
Nên chọn SXD hay SXF?
Với nhà xưởng có trần thấp, trước tiên nên xác định tải trọng, chiều cao nâng và khoảng không thực tế phía trên dầm. Sau đó mới chọn công nghệ điều khiển.
SXD phù hợp khi hai cấp tốc độ đã đủ cho quy trình và doanh nghiệp ưu tiên cấu hình điều khiển đơn giản. SXF phù hợp hơn khi cần đặt tải chính xác, thường xuyên nâng tải một phần, muốn tận dụng khả năng tăng tốc ở tải nhẹ hoặc cần giám sát tải, tốc độ, phanh và nhiệt độ chi tiết hơn.
Theo tải trọng, có thể tham khảo: 2 tấn – SXD4005/SXF4005; 3,2 tấn – SXD4008/SXF4008; 5 tấn – SXD4012/SXF4012; 6,3 tấn – SXD5016/SXF5016; 8 tấn – SXD5020/SXF5020; 10 tấn – SXD5025/SXF5025.
Tham khảo thêm một số pa lăng thu móc cao WorldHoists
Trong danh mục SHM, WorldHoists cũng có các dòng pa lăng thu móc cao cho cầu trục dầm đơn. SXF nổi bật ở DLS, Ultra-Lift và các mức PL/SIL được công bố cho từng chức năng an toàn, trong khi tài liệu WorldHoists được đối chiếu thể hiện rõ hơn về chu kỳ động cơ 60% ED và kết nối Ethernet/4G trên hệ Intelligent Safety System. Việc lựa chọn nên dựa trên tải trọng, tần suất vận hành và yêu cầu điều khiển thực tế thay vì so sánh hơn-kém tuyệt đối.
Câu hỏi thường gặp
SXD và SXF có cùng dải tải không?
Có. Brochure 2025 liệt kê cùng các mức 2 / 3,2 / 4 / 5 / 6,3 / 8 / 10 tấn, nhưng hệ truyền động và chức năng giám sát khác nhau.
SXF có luôn nhanh hơn SXD không?
Không. SXF có thể tăng tốc đáng kể khi tải ở mức một phần phù hợp nhờ DLS và Ultra-Lift. Khi nâng tải lớn, tốc độ vẫn được giới hạn theo cấu hình thực tế.
SXF có chạy 300% tốc độ danh định liên tục không?
Không. Mức tối đa 300% chỉ áp dụng khi tải một phần và hệ thống xác định điều kiện vận hành cho phép.
Chiều cao nâng hạ tiêu chuẩn của SXD/SXF là bao nhiêu?
Brochure 2025 nêu các mức tham khảo 7,5 m hoặc 12 m. Nếu cần chiều cao khác, phải xác nhận theo cấu hình đặt hàng và điều kiện lắp đặt thực tế.
