Pa lăng STAHL CraneSystems: lịch sử, dòng sản phẩm, tải trọng và tiêu chuẩn kỹ thuật

Đánh giá bài viết này

STAHL CraneSystems là thương hiệu thiết bị nâng hạ công nghiệp của Đức, chuyên phát triển pa lăng, linh kiện cầu trục và các giải pháp nâng chuyên dụng. Danh mục sản phẩm hiện nay trải từ pa lăng xích điện ST cho tải nhỏ và trung bình, pa lăng cáp điện SH dạng mô-đun, pa lăng tải nặng AS 7, đến các dòng pa lăng thu móc cao SXD và SXF dành cho nhà xưởng cần tối ưu chiều cao nâng hạ.

Đối với môi trường có nguy cơ cháy nổ, STAHL còn phát triển các phiên bản ST Ex, SH Ex và AS 7 Ex, phục vụ các khu vực yêu cầu thiết bị có chứng nhận phòng nổ phù hợp.

Khi tìm hiểu pa lăng STAHL, người dùng thường quan tâm đến các yếu tố như tải trọng làm việc, chiều cao nâng hạ, tốc độ nâng, sơ đồ đi cáp, kiểu lắp, chế độ làm việc, điều kiện môi trường và khả năng tích hợp điều khiển. Những yếu tố này cần được xem xét đồng thời để chọn đúng dòng pa lăng cho từng ứng dụng.

Mục lục

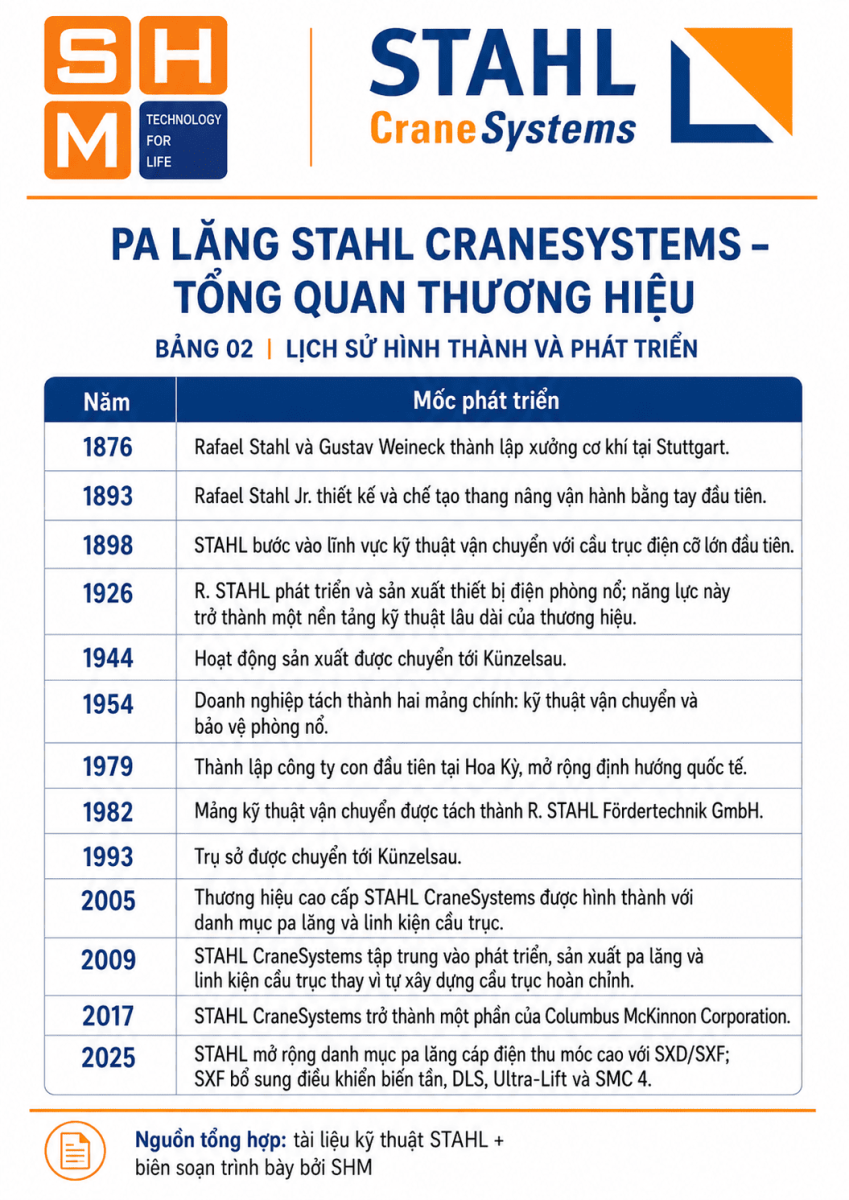

1. Lịch sử hình thành và phát triển của STAHL CraneSystems

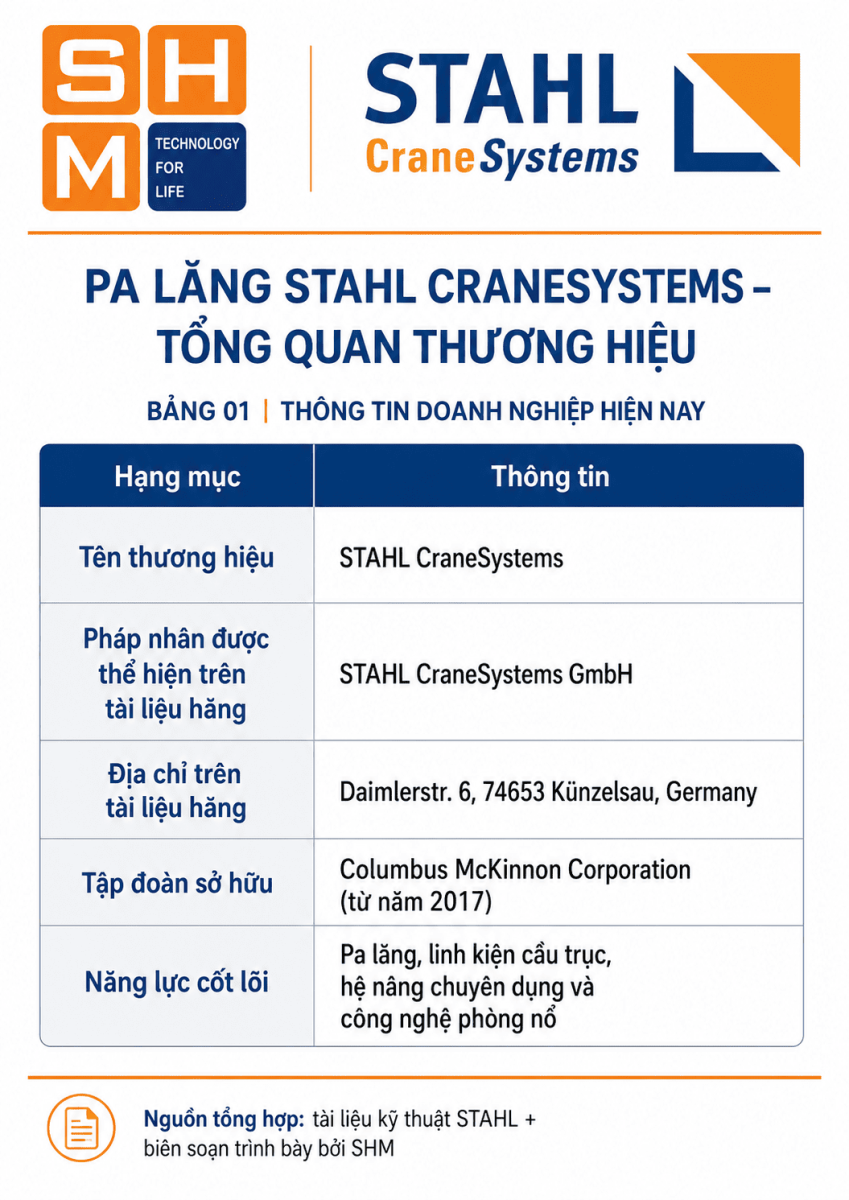

Thông tin doanh nghiệp STAHL CraneSystems

Thông tin doanh nghiệp STAHL CraneSystems

Lịch sử của STAHL bắt đầu từ năm 1876, khi Rafael Stahl và Gustav Weineck thành lập một xưởng cơ khí tại Stuttgart, Đức. Từ nền tảng cơ khí chế tạo, doanh nghiệp từng bước mở rộng sang thiết bị nâng và công nghệ vận chuyển vật liệu.

Quá trình phát triển lâu dài giúp STAHL xây dựng danh mục pa lăng theo nhiều cấp độ khác nhau: từ thiết bị nâng tải nhỏ, pa lăng cáp điện đa dụng, pa lăng thu móc cao cho nhà xưởng hạn chế không gian đến pa lăng tải nặng và thiết bị phòng nổ.

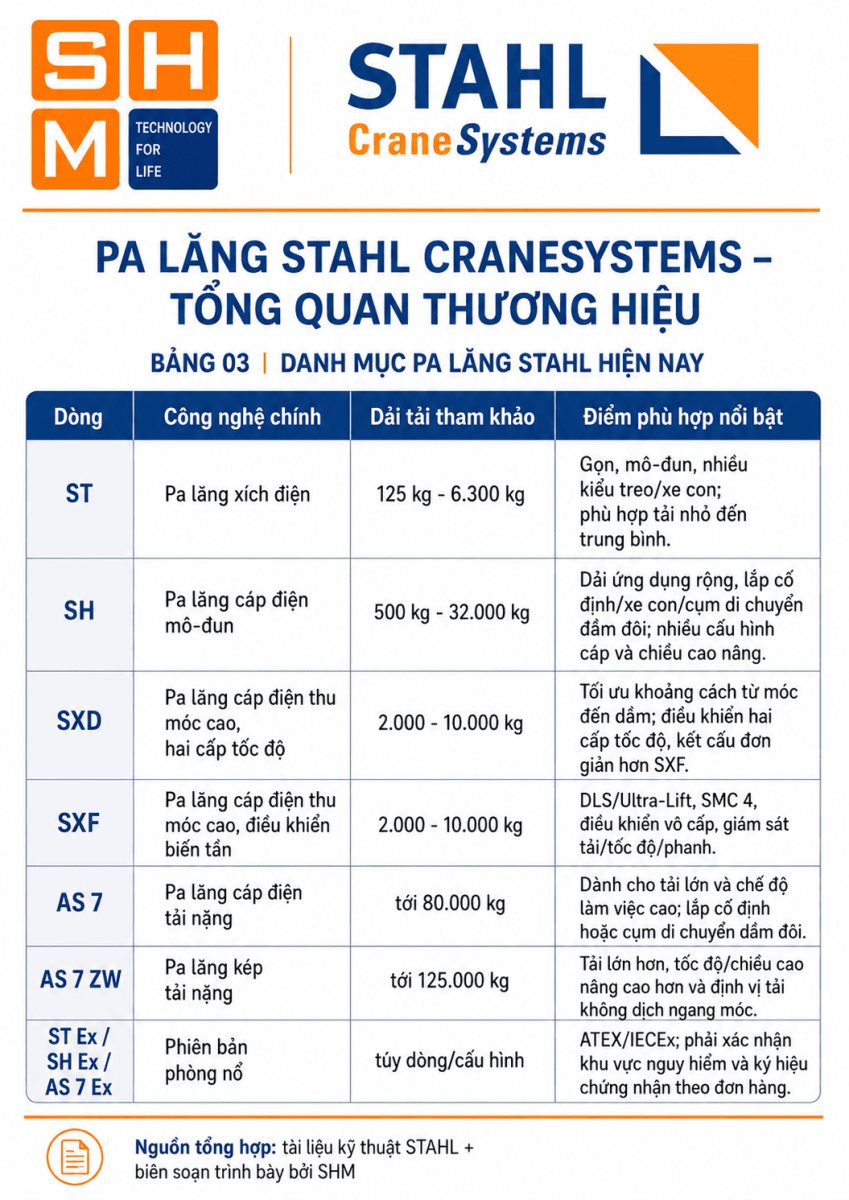

2. Các dòng pa lăng STAHL chính

Các dòng pa lăng STAHL chính

Các dòng pa lăng STAHL chính

3. Tiêu chuẩn kỹ thuật và an toàn

3.1. Chế độ làm việc FEM/ISO

Pa lăng công nghiệp không chỉ được lựa chọn theo tải trọng cực đại. Chế độ làm việc FEM/ISO còn phản ánh tần suất vận hành, phổ tải và mức độ sử dụng của cơ cấu nâng.

Một pa lăng thường xuyên làm việc gần tải định mức sẽ có yêu cầu khác với thiết bị chỉ nâng tải nặng trong thời gian ngắn. Vì vậy, khi chọn sản phẩm cần xem xét đồng thời:

  • Tải trọng làm việc;
  • Số lần nâng hạ trong ca;
  • Thời gian hoạt động;
  • Tải trung bình;
  • Tốc độ nâng;
  • Chiều cao nâng hạ;
  • Điều kiện môi trường.

3.2. Tiêu chuẩn an toàn trên dòng SXF

Tài liệu kỹ thuật SXF công bố nhiều tiêu chuẩn liên quan đến thiết kế và an toàn của thiết bị nâng, gồm:

Tiêu chuẩn an toàn trên dòng SXF

Tiêu chuẩn an toàn trên dòng SXF

  • EN 14492-2 – yêu cầu an toàn đối với tời và pa lăng dẫn động bằng động lực;
  • EN 15011 – cầu trục và cổng trục;
  • EN 13001-2 – nguyên tắc thiết kế và tác động tải lên cầu trục;
  • DIN EN ISO 13849-1 – an toàn chức năng của hệ điều khiển liên quan đến an toàn;
  • EN 61800-5-2 và EN 61508 – các yêu cầu liên quan đến chức năng an toàn của hệ truyền động điện.

Tài liệu kỹ thuật của SXF cũng công bố PLD cho chức năng giám sát tải, PLC cho giám sát tốc độ và phanh an toàn, cùng SIL2 cho các chức năng an toàn của biến tần IMPULSE·G+ Mini trong phạm vi được nhà sản xuất nêu.

3.3. Phiên bản phòng nổ ATEX và IECEx

STAHL có kinh nghiệm lâu năm trong lĩnh vực thiết bị phòng nổ. Các dòng ST Ex, SH Ex và AS 7 Ex được phát triển cho khu vực nguy hiểm với cấu hình phù hợp theo ATEX và IECEx.

Pa lăng xích ST Ex - bản sản xuất theo tiêu chuẩn phòng nổ

Pa lăng xích ST Ex – bản sản xuất theo tiêu chuẩn phòng nổ

Tùy từng dòng sản phẩm và cấu hình, thiết bị có thể được lựa chọn cho các khu vực như Zone 1, Zone 2, Zone 21 hoặc Zone 22. Tuy nhiên, khả năng sử dụng thực tế phải được xác nhận theo:

  • Loại môi trường khí hoặc bụi;
  • Zone;
  • Nhóm khí hoặc nhóm bụi;
  • Cấp nhiệt độ;
  • Nhiệt độ môi trường;
  • Cấp bảo vệ;
  • Ký hiệu Ex trên thiết bị;
  • Certificate và Declaration of Conformity của cấu hình được giao.

Các hình trên là nội dung tham khảo từ tài liệu kỹ thuật chính hãng. Khi lựa chọn thiết bị phòng nổ cho dự án cụ thể, doanh nghiệp cần đối chiếu chứng nhận và ký hiệu trên chính thiết bị được đặt hàng.

Pa lăng SH Ex - dòng pa lăng SH sản xuất theo tiêu chuẩn phòng nổ

Pa lăng SH Ex – dòng pa lăng SH sản xuất theo tiêu chuẩn phòng nổ

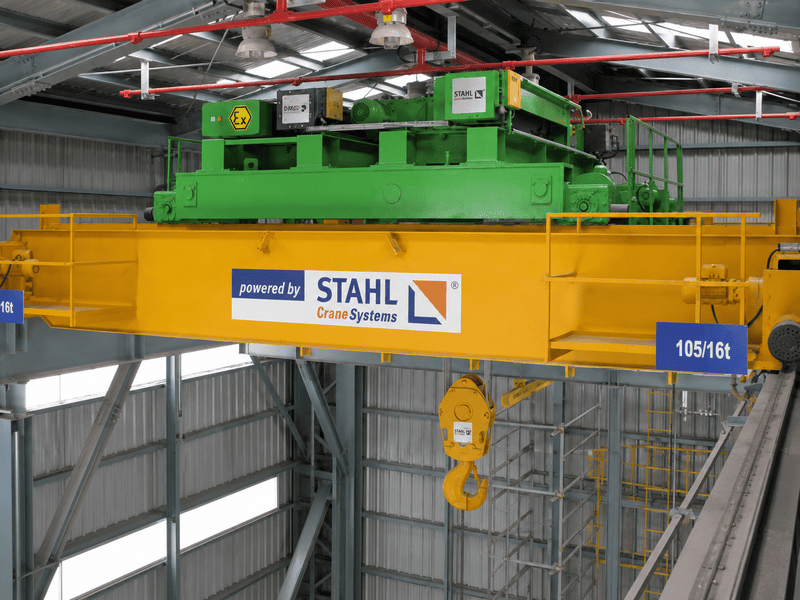

Dòng pa lăng AS7 Ex - pa lăng dòng AS7 Sản xuất theo tiêu chuẩn phòng nổ

Dòng pa lăng AS7 Ex – pa lăng dòng AS7 Sản xuất theo tiêu chuẩn phòng nổ

4. Đặc điểm từng dòng pa lăng STAHL

4.1. STAHL ST – pa lăng xích điện cho tải nhỏ và trung bình

ST là dòng pa lăng xích điện có dải tải từ 125 kg đến 6.300 kg. Thiết bị có thể được cấu hình dạng lắp cố định, xe con đẩy tay hoặc xe con điện tùy nhu cầu.

Ưu điểm của ST nằm ở kết cấu gọn, khả năng lắp đặt linh hoạt và phù hợp với nhiều vị trí làm việc trong nhà xưởng. Dòng này thường được sử dụng tại các trạm lắp ráp, khu vực bảo trì, monorail, cầu trục nhẹ hoặc các ứng dụng không yêu cầu tải trọng quá lớn.

STAHL ST – pa lăng xích điện cho tải nhỏ và trung bình

STAHL ST – pa lăng xích điện cho tải nhỏ và trung bình

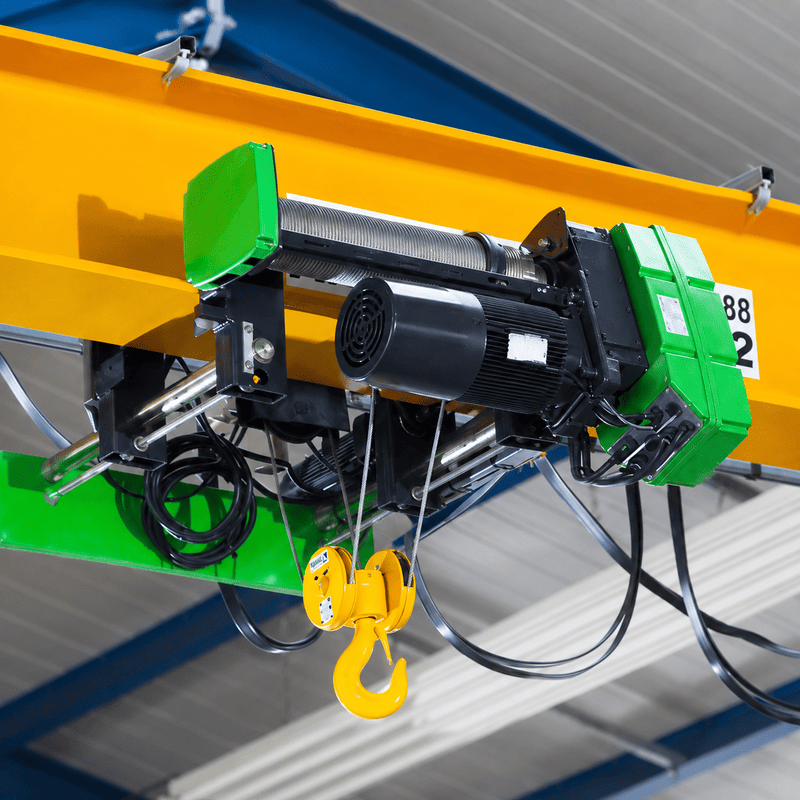

4.2. STAHL SH – pa lăng cáp điện mô-đun cho dải tải rộng

SH là dòng pa lăng cáp điện mô-đun có dải tải từ khoảng 500 kg đến 32.000 kg. Thiết bị có thể lắp cố định, kết hợp xe con monorail hoặc sử dụng với cụm di chuyển dầm đôi.

Tốc độ nâng, chiều cao nâng hạ, công suất động cơ, sơ đồ đi cáp và chế độ làm việc được lựa chọn theo từng cấu hình. Nhờ dải tải rộng và nhiều phương án lắp đặt, SH phù hợp với nhiều hệ thống cầu trục công nghiệp tiêu chuẩn.

STAHL SH – pa lăng cáp điện mô-đun cho dải tải rộng

STAHL SH – pa lăng cáp điện mô-đun cho dải tải rộng

4.3. STAHL AS 7 – pa lăng cáp điện tải nặng

AS 7 được phát triển cho các ứng dụng tải lớn và chế độ làm việc cao. Nền tảng AS 7 có thể đạt tới khoảng 80 tấn, trong khi phiên bản AS 7 ZW dạng pa lăng kép có thể đạt tới 125 tấn.

Một đặc điểm đáng chú ý của AS 7 ZW là hai hướng cuốn cáp đối nghịch, giúp hạn chế dịch ngang của móc trong quá trình nâng. Điều này đặc biệt hữu ích khi cần định vị tải nặng chính xác.

STAHL AS 7 – pa lăng cáp điện tải nặng

STAHL AS 7 – pa lăng cáp điện tải nặng

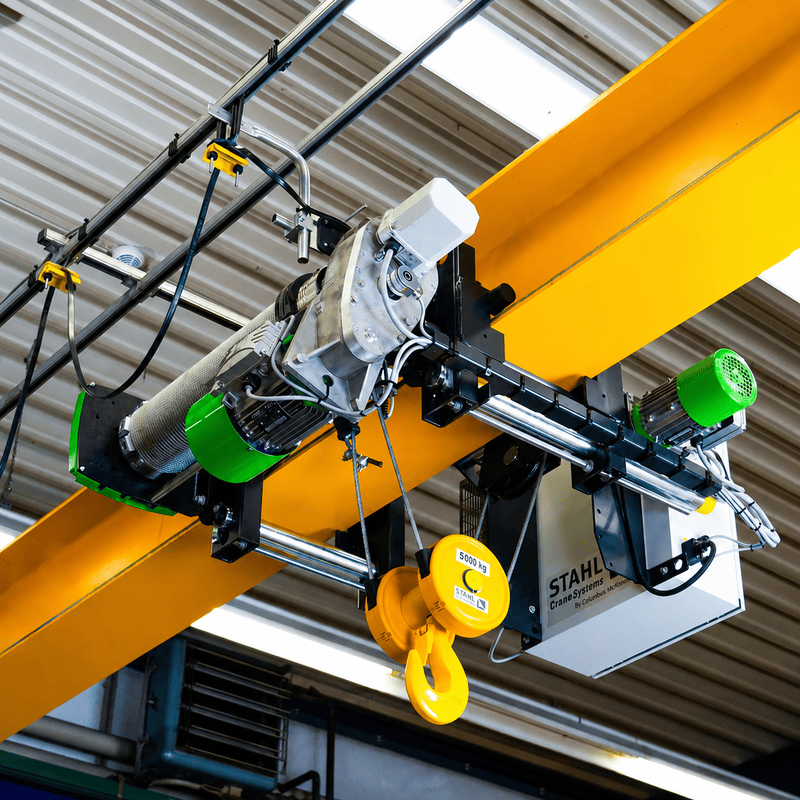

4.4. STAHL SXD và SXF – pa lăng thu móc cao 2 đến 10 tấn

SXD và SXF là hai dòng pa lăng cáp điện thu móc cao được phát triển cho nhà xưởng cần tối ưu khoảng cách từ móc đến dầm. Đây là yếu tố quan trọng khi chiều cao nhà xưởng bị giới hạn hoặc khi không thể nâng vị trí dầm cầu trục lên cao hơn.

Hai dòng sử dụng cùng nền tảng cơ khí và cùng dải tải từ 2 đến 10 tấn, nhưng khác nhau rõ rệt về công nghệ điều khiển.

STAHL SXD và SXF – pa lăng thu móc cao 2 đến 10 tấn

STAHL SXD và SXF – pa lăng thu móc cao 2 đến 10 tấn

5. Chọn dòng pa lăng STAHL theo tải trọng

5.1. Tải nhỏ và trung bình thấp: từ 125 kg đến khoảng 6,3 tấn

Ở dải này, khách hàng có thể bắt đầu từ ST, các nhóm SH3/SH4, hoặc SXD/SXF nếu có yêu cầu đặc biệt về chiều cao lắp đặt.

Một số lựa chọn điển hình:

  • ST: 125 kg đến 6.300 kg;
  • SH3005 / SH3006 / SH3008: tới khoảng 2 đến 3,2 tấn tùy mã;
  • SH4008 / SH4010 / SH4012 / SH4016: tới khoảng 3,2 đến 6,3 tấn;
  • SXD/SXF: các mức tải 2 / 3,2 / 4 / 5 / 6,3 tấn.

Nếu nhà xưởng có trần thấp hoặc cần tăng tối đa chiều cao nâng hữu ích, SXD/SXF thường đáng xem xét hơn các cấu hình pa lăng cáp tiêu chuẩn.

5.2. Tải từ khoảng 6,3 đến 12,5 tấn

Ở vùng tải này, các mã SH5 và SXD/SXF 8–10 tấn là những lựa chọn phổ biến.

Ví dụ:

SXD/SXF phù hợp khi chiều cao lắp đặt là yếu tố quan trọng. SH phù hợp khi cần nhiều phương án chiều cao nâng, sơ đồ đi cáp hoặc cấu hình cầu trục khác nhau.

5.3. Tải từ khoảng 12,5 đến 32 tấn

Đây là dải tải mà các mã SH6 và một số cấu hình AS có thể cùng đáp ứng.

Một số mã SH điển hình:

Trong dải này, lựa chọn giữa SH và AS phụ thuộc nhiều vào chế độ làm việc, kiểu cầu trục, tải trung bình, chiều cao nâng, tốc độ và yêu cầu vận hành.

5.4. Tải lớn từ khoảng 16 tấn trở lên

AS 7 là nền tảng được thiết kế cho các ứng dụng tải nặng.

Các dòng chính gồm:

  • AS7080: khoảng 16–50 tấn tùy sơ đồ đi cáp;
  • AS7090: cấu hình khoảng 45 tấn;
  • AS7100: khoảng 20–60 tấn;
  • AS7125: khoảng 25–80 tấn;

Các dòng này phù hợp với cầu trục dầm đôi, thiết bị công nghệ nặng, ngành thép, năng lượng, chế tạo máy lớn và nhiều ứng dụng công nghiệp nặng khác.

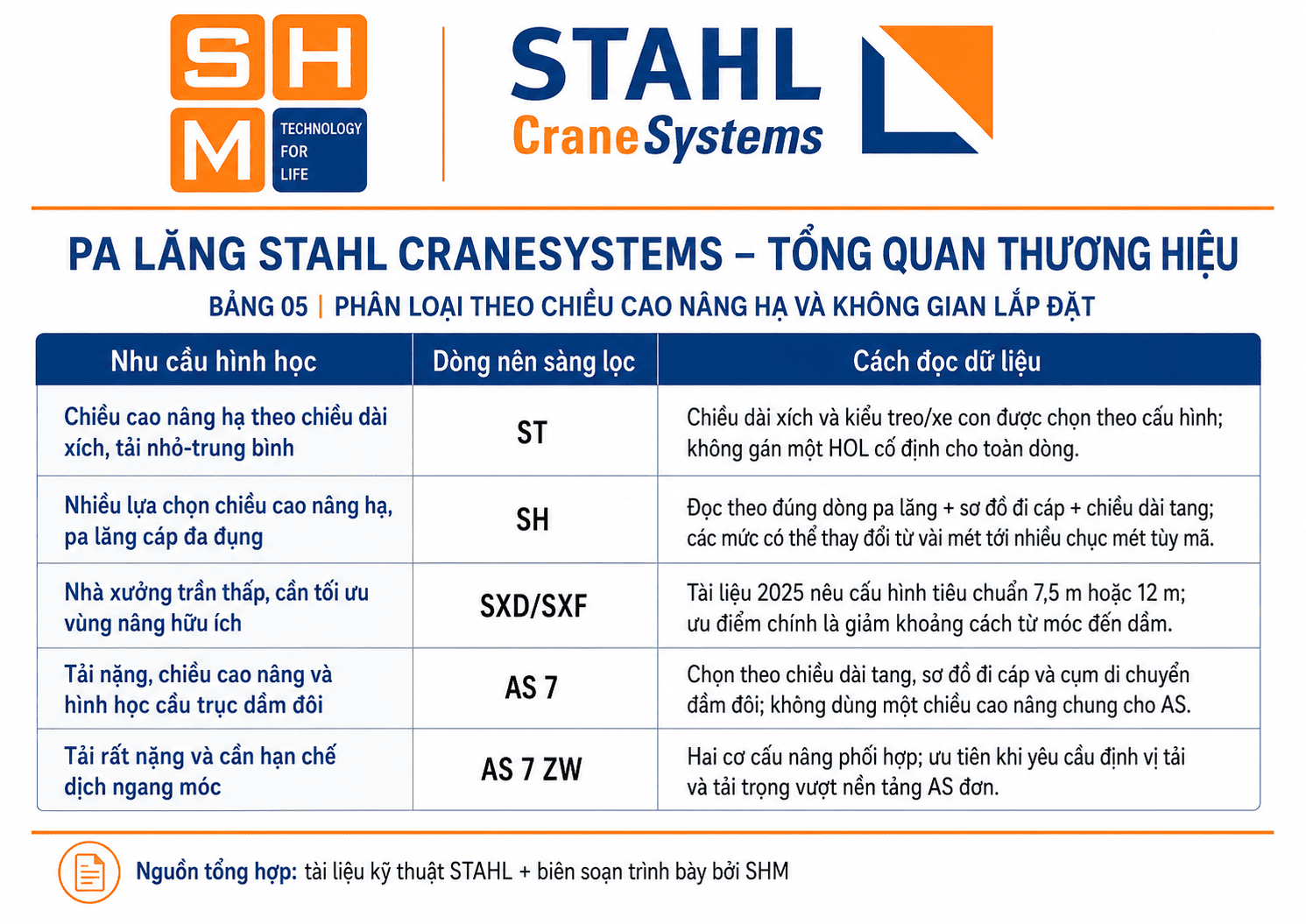

6. Chọn pa lăng theo chiều cao nâng hạ và không gian lắp đặt

Chọn pa lăng theo chiều cao nâng hạ và không gian lắp đặt

Chọn pa lăng theo chiều cao nâng hạ và không gian lắp đặt

Tải trọng chỉ là bước đầu tiên. Trong nhiều nhà xưởng, giới hạn chiều cao mới là yếu tố quyết định.

Ví dụ, nếu nhà xưởng cần pa lăng 5 tấn nhưng khoảng cách từ dầm cầu trục tới trần rất nhỏ, SXD4012 hoặc SXF4012 có thể là lựa chọn đáng xem xét. Nếu cùng tải trọng nhưng yêu cầu chiều cao nâng lớn hơn hoặc cấu hình cầu trục đặc thù, SH4012 có thể phù hợp hơn.

7. Một số mã sản phẩm STAHL theo từng dòng

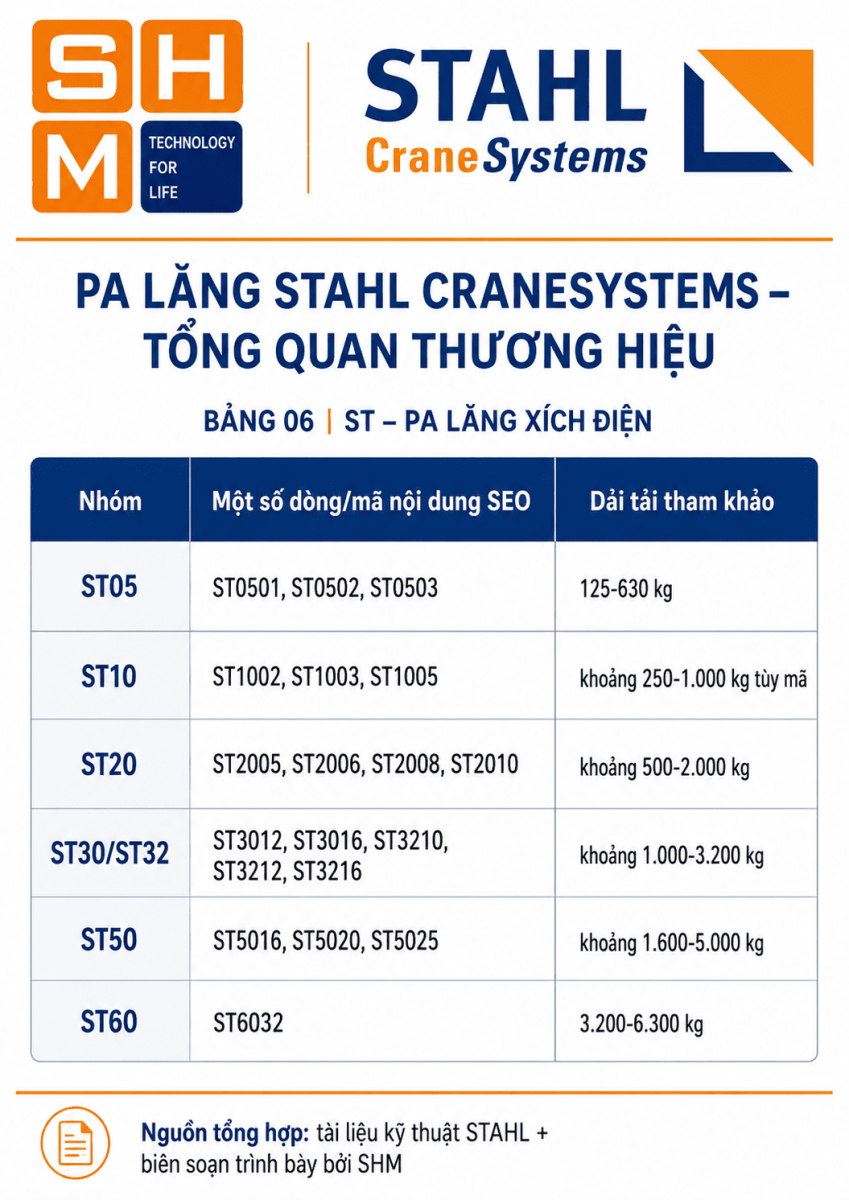

7.1. Pa lăng xích điện ST

Pa lăng xích điện ST

Pa lăng xích điện ST

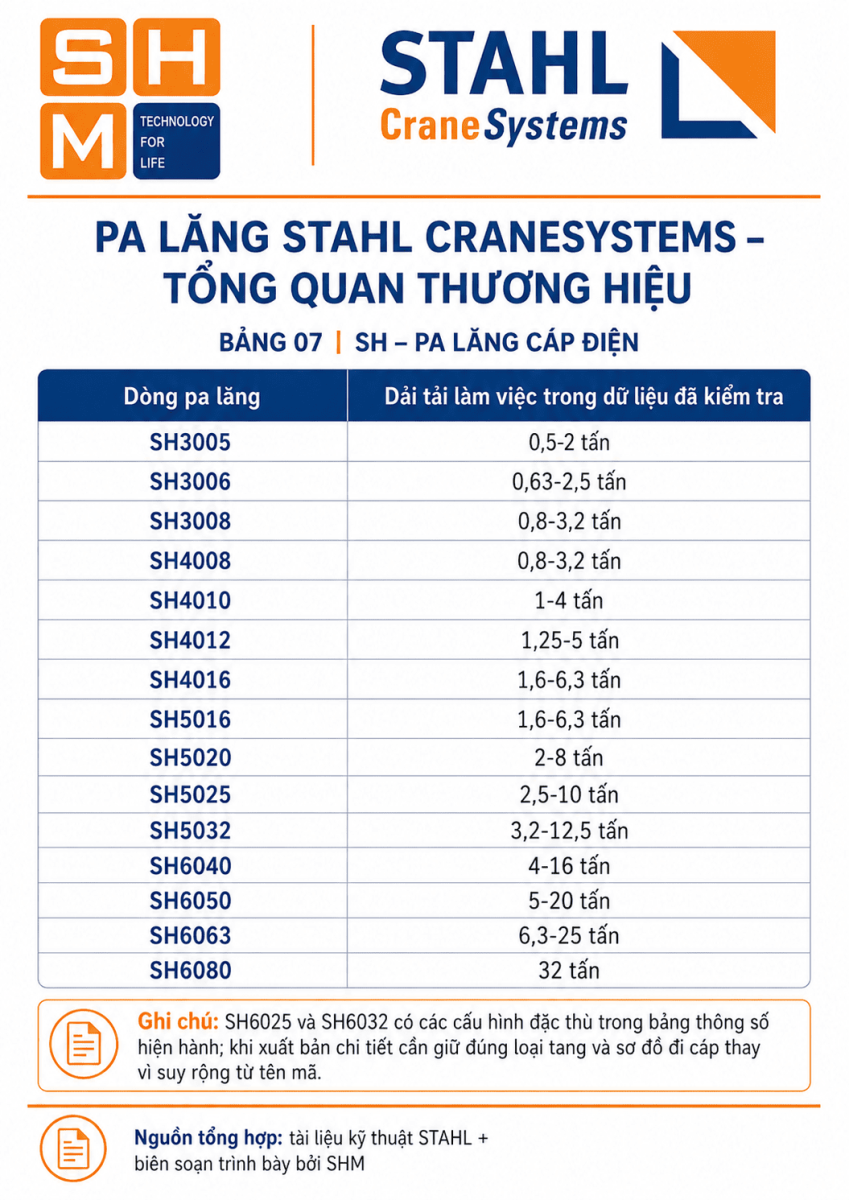

7.2. Pa lăng cáp điện SH

Pa lăng cáp điện SH

Pa lăng cáp điện SH

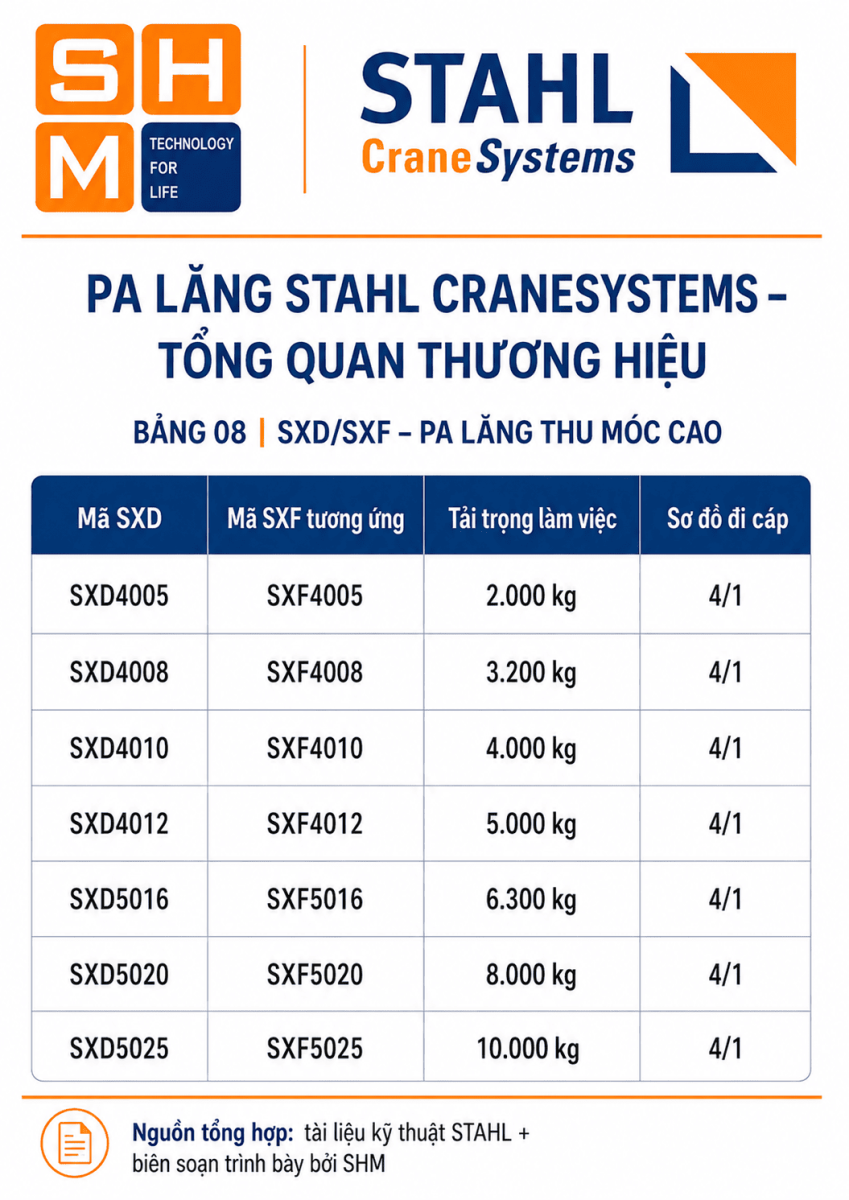

7.3. Pa lăng thu móc cao SXD/SXF

Pa lăng thu móc cao SXD/SXF

Pa lăng thu móc cao SXD/SXF

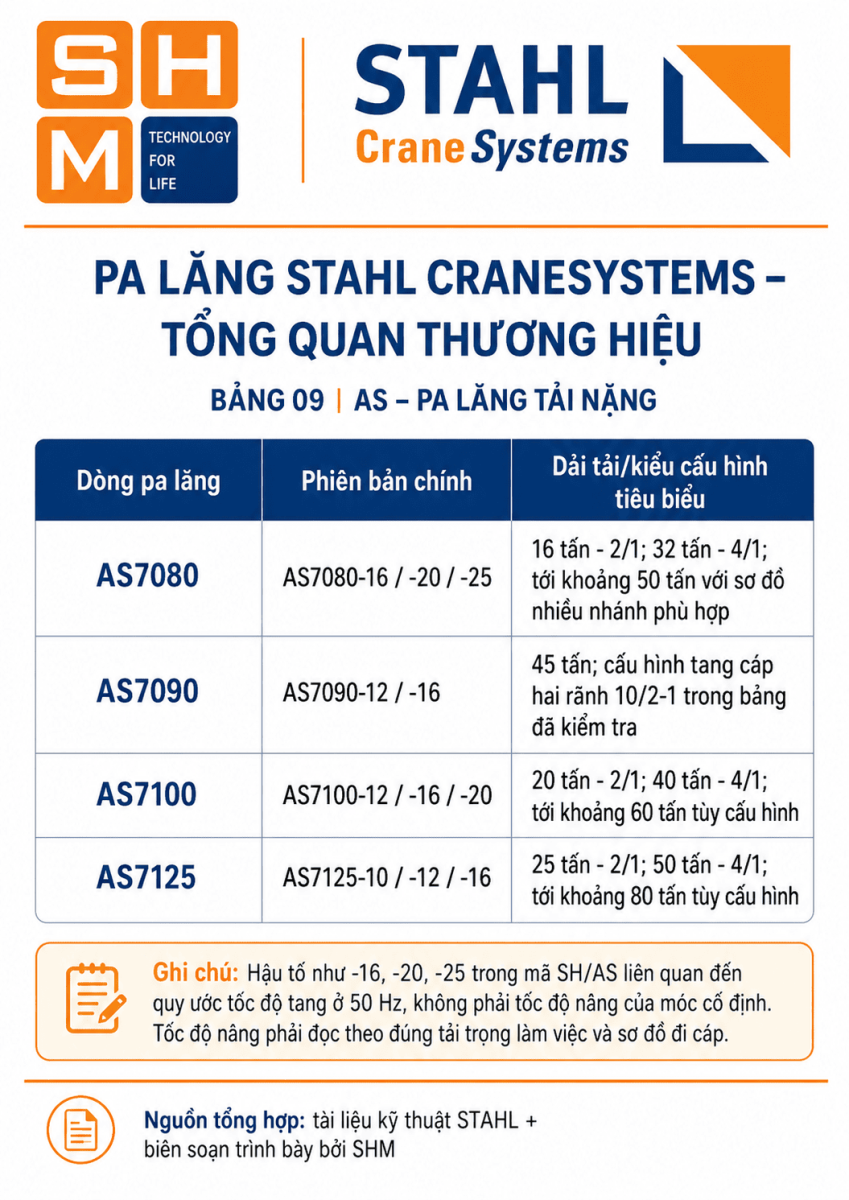

7.4. Pa lăng tải nặng AS

Hậu tố như -16, -20, -25 trong mã SH/AS liên quan đến quy ước kỹ thuật của dòng sản phẩm, không nên hiểu trực tiếp là tốc độ nâng của móc. Tốc độ nâng phải đọc theo đúng tải trọng và sơ đồ đi cáp của cấu hình cụ thể.

Pa lăng tải nặng AS

Pa lăng tải nặng AS

8. Chọn pa lăng STAHL theo nhu cầu thực tế

Nhà xưởng cần tải 2–10 tấn và bị giới hạn chiều cao

Nên xem xét SXD hoặc SXF.

  • SXD phù hợp khi hai cấp tốc độ đã đáp ứng yêu cầu vận hành.
  • SXF phù hợp khi cần điều khiển vô cấp, chuyển động mượt, khả năng tự điều chỉnh tốc độ theo tải và các chức năng giám sát nâng cao.

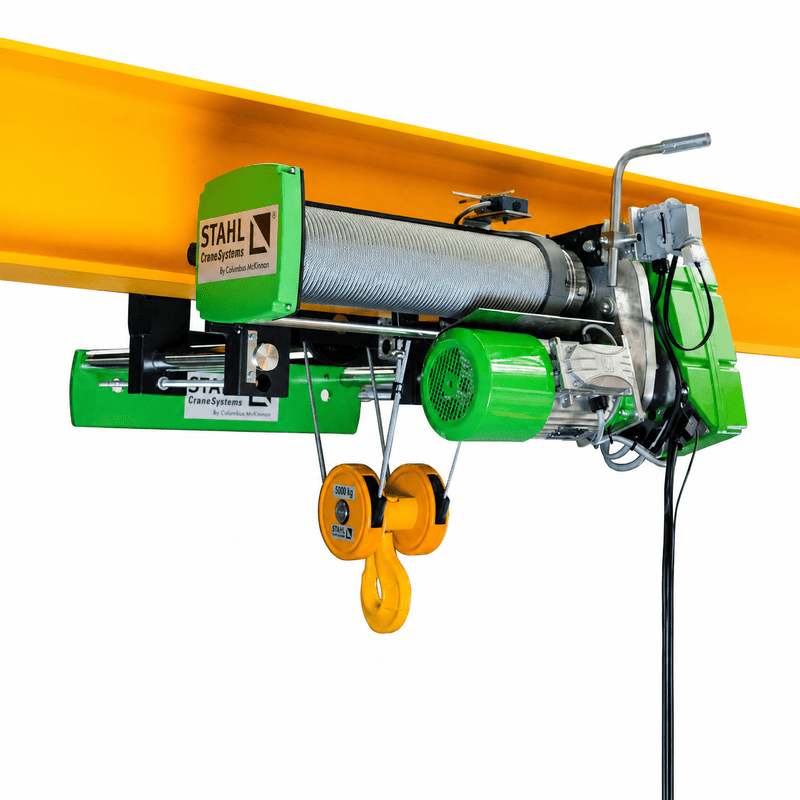

Pa lăng thu móc cao dòng SXD do STAHL (Đức) sản xuất

Pa lăng thu móc cao dòng SXD do STAHL (Đức) sản xuất

Cấu tạo và chức năng của dòng pa lăng SXF - bản cải tiến với nhiều chức năng hiện đại, tự động hóa.

Cấu tạo và chức năng của dòng pa lăng SXF – bản cải tiến với nhiều chức năng hiện đại, tự động hóa.

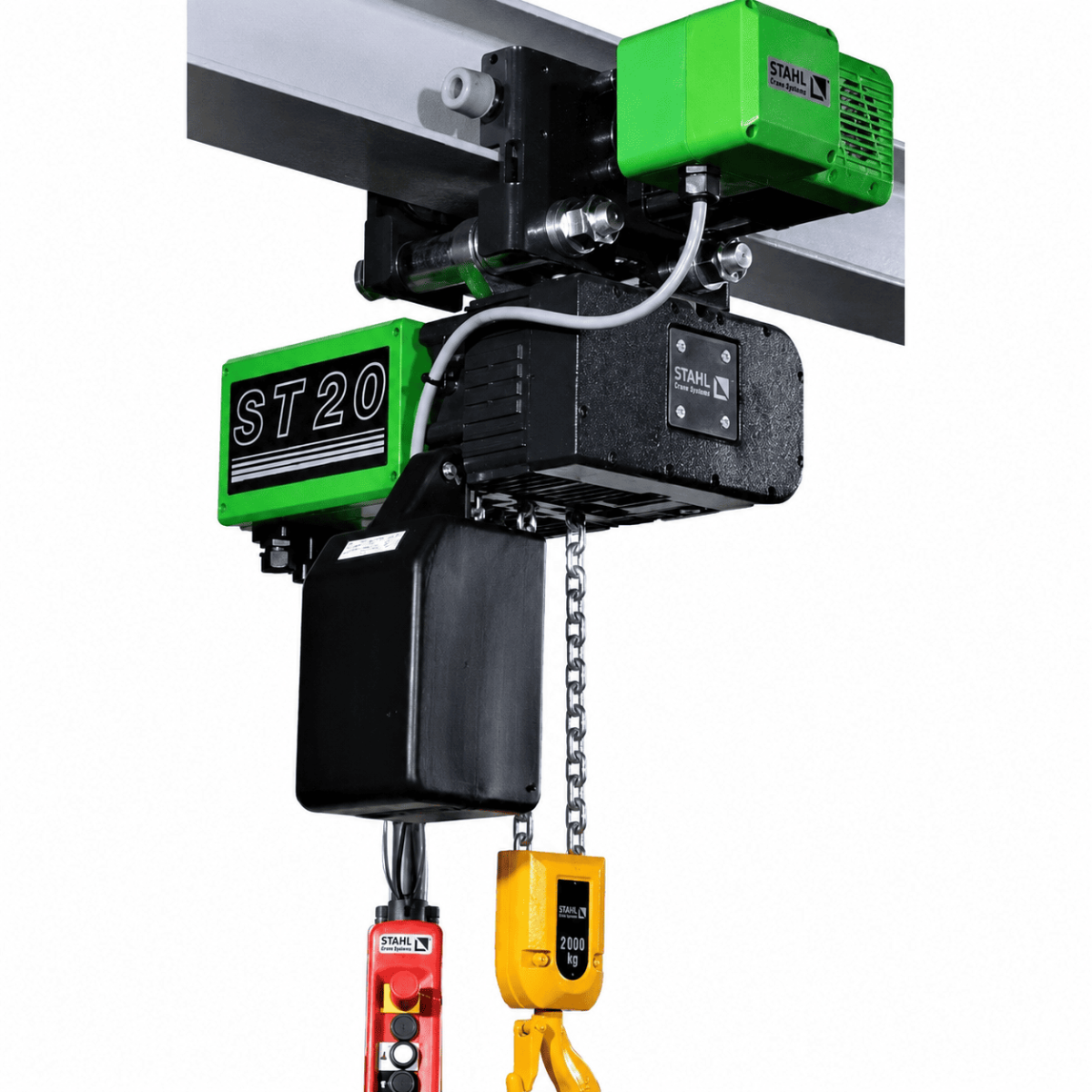

Ứng dụng tải dưới 6,3 tấn và ưu tiên thiết bị gọn

ST là lựa chọn phù hợp cho nhiều trạm làm việc, hệ monorail, cầu trục nhẹ và ứng dụng bảo trì.

Pa lăng xích dòng ST

Pa lăng xích dòng ST

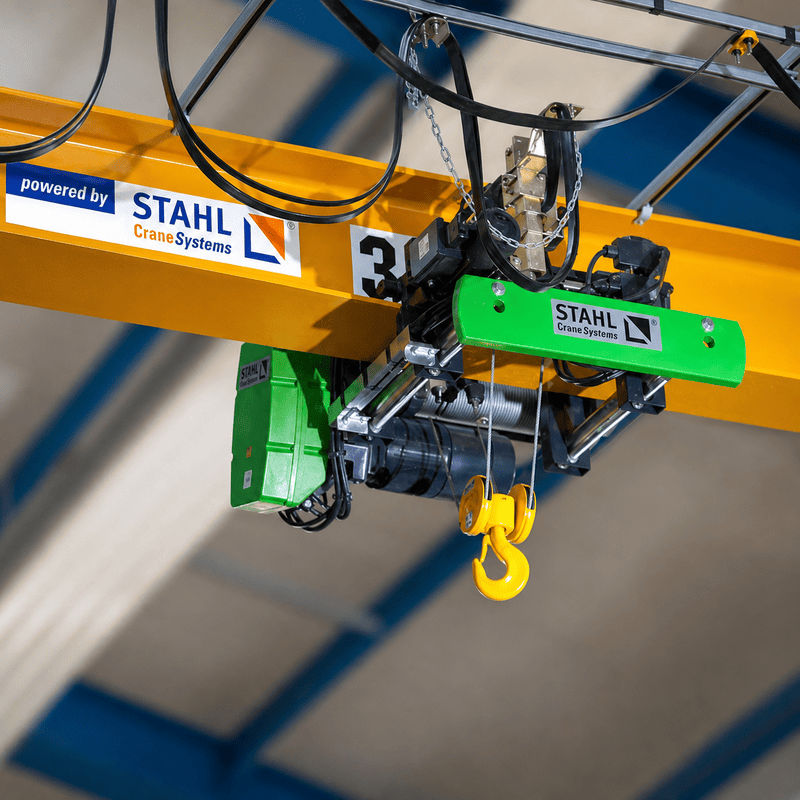

Ứng dụng cần pa lăng cáp điện đa dụng từ 0,5 đến 32 tấn

SH phù hợp khi cần nhiều phương án về tải trọng, sơ đồ đi cáp, chiều cao nâng và kiểu lắp.

SH phù hợp khi cần nhiều phương án về tải trọn

SH phù hợp khi cần nhiều phương án về tải trọn

Ứng dụng tải nặng từ khoảng 16–20 tấn trở lên

AS 7 phù hợp hơn cho cầu trục dầm đôi, tải nặng và chế độ làm việc cao. Với tải rất lớn hoặc cần hạn chế dịch ngang móc, có thể xem xét AS 7 ZW.

Môi trường có nguy cơ cháy nổ

Cần xác định chính xác điều kiện khu vực trước khi chọn thiết bị, bao gồm:

  • Môi trường khí hay bụi;
  • Zone;
  • Nhóm khí hoặc bụi;
  • Cấp nhiệt độ;
  • Nhiệt độ môi trường;
  • Tải trọng làm việc;
  • Chiều cao nâng hạ;
  • Kiểu cầu trục.

Sau đó mới lựa chọn giữa ST Ex, SH Ex hoặc AS 7 Ex theo chứng nhận cụ thể của cấu hình được đặt hàng.

9. STAHL và WorldHoists: nên so sánh theo ứng dụng

STAHL và WorldHoists đều có các dòng pa lăng phục vụ cầu trục công nghiệp, nhưng mỗi thương hiệu có cách tổ chức danh mục và công nghệ khác nhau.

Một số điểm đáng chú ý:

  • STAHL ST tạo thành một dòng pa lăng xích điện riêng cho tải nhỏ và trung bình.
  • STAHL SH có dải tải rộng, nhiều cấu hình mô-đun và các phiên bản phòng nổ được phát triển rõ ràng.
  • STAHL SXD/SXF tập trung vào pa lăng thu móc cao 2–10 tấn.
  • STAHL SXF nổi bật với biến tần, DLS/Ultra-Lift và hệ thống giám sát SMC 4.
  • STAHL AS 7/AS 7 ZW hướng tới tải nặng và rất nặng.
  • WorldHoists cũng có các dòng pa lăng cáp điện, pa lăng thu móc cao và giải pháp giám sát riêng.

Việc lựa chọn không nên chỉ dựa trên tên thương hiệu. Cần đối chiếu trực tiếp tải trọng, chiều cao nâng, chế độ làm việc, tốc độ, mức độ tự động hóa và điều kiện môi trường của dự án.

10. Những thông tin nên chuẩn bị trước khi chọn pa lăng STAHL

Để cấu hình đúng thiết bị, doanh nghiệp nên chuẩn bị các thông tin sau:

  • Tải trọng làm việc;
  • Chiều cao nâng hạ;
  • Chiều cao nhà xưởng;
  • Khoảng cách từ móc đến dầm mong muốn;
  • Loại cầu trục: dầm đơn, dầm đôi, monorail hoặc lắp cố định;
  • Chế độ làm việc và tần suất nâng hạ;
  • Tốc độ nâng và tốc độ xe con;
  • Nguồn điện;
  • Điều kiện nhiệt độ, bụi, hơi ẩm, ăn mòn hoặc lắp ngoài trời;
  • Yêu cầu phòng nổ nếu có;
  • Yêu cầu điều khiển: hai cấp tốc độ, biến tần, điều khiển từ xa hoặc giám sát dữ liệu;
  • Bề rộng cánh dầm hoặc khổ đường chạy nếu đã có kết cấu hiện hữu.

11. Câu hỏi thường gặp về pa lăng STAHL

Pa lăng STAHL có tải trọng từ bao nhiêu?

Trong danh mục được đề cập ở bài này, tải trọng trải từ 125 kg ở dòng ST đến 125 tấn ở AS 7 ZW. Mỗi dòng được thiết kế cho nhóm ứng dụng khác nhau.

Dòng nào phù hợp với nhà xưởng trần thấp?

SXD và SXF là hai dòng pa lăng thu móc cao dành cho dải tải 2–10 tấn. Thiết kế của chúng giúp giảm khoảng cách từ móc đến dầm và tăng chiều cao nâng hữu ích.

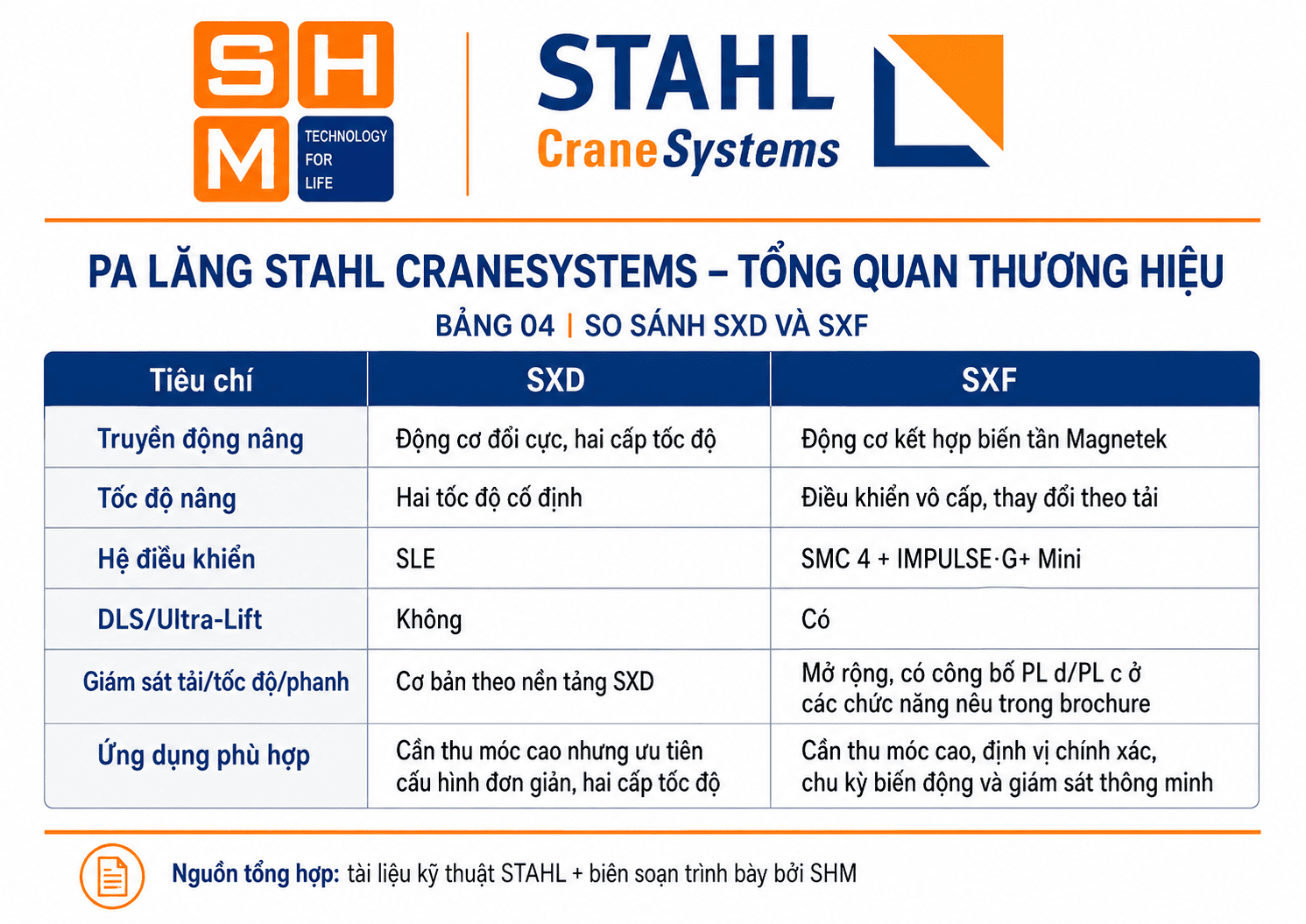

SXD và SXF khác nhau như thế nào?

SXD sử dụng động cơ hai cấp tốc độ. SXF sử dụng biến tần Magnetek, điều khiển vô cấp và bổ sung DLS/Ultra-Lift cùng hệ giám sát SMC 4.

STAHL có pa lăng phòng nổ không?

Có. Các dòng ST Ex, SH Ex và AS 7 Ex được phát triển cho môi trường nguy hiểm. Thiết bị phải được lựa chọn theo đúng Zone, nhóm khí/bụi, cấp nhiệt độ và chứng nhận của cấu hình cụ thể.

Có thể chọn pa lăng chỉ dựa vào tải trọng không?

Không nên. Hai pa lăng có cùng tải trọng vẫn có thể khác nhau rất nhiều về chiều cao nâng, tốc độ, chế độ làm việc, sơ đồ đi cáp, kiểu lắp và công nghệ điều khiển.

Khi nào nên chọn pa lăng thu móc cao?

Pa lăng thu móc cao phù hợp khi nhà xưởng bị giới hạn khoảng cách từ dầm cầu trục tới trần hoặc khi cần tận dụng tối đa chiều cao nâng hạ mà không thể thay đổi kết cấu nhà xưởng.
