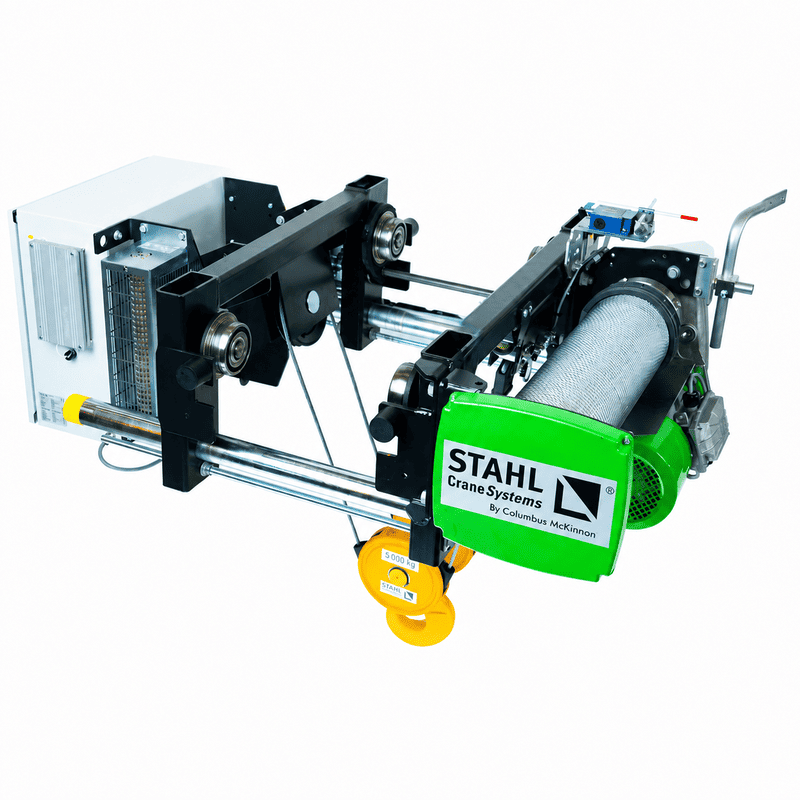

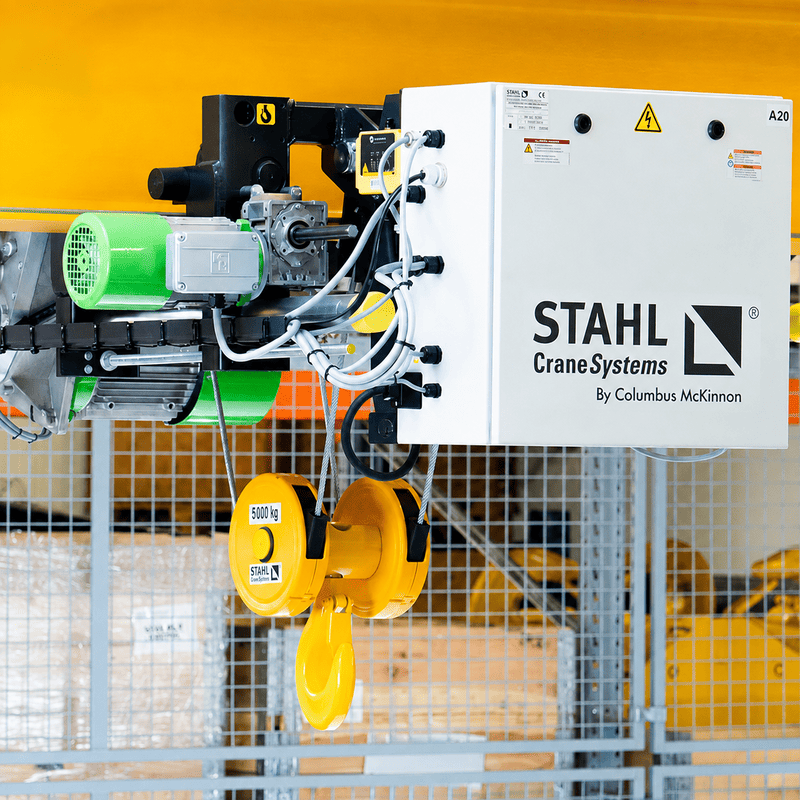

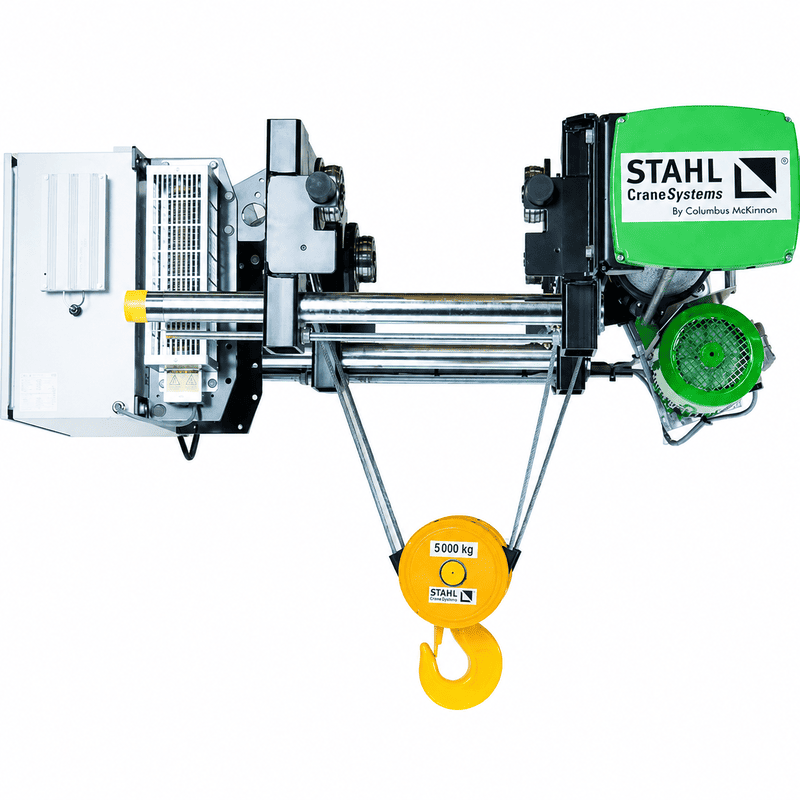

STAHL SXF5025 là pa lăng cáp điện thu móc cao của STAHL CraneSystems, được SHM phân phối tại Việt Nam. Mã này có tải trọng làm việc 10.000 kg, sơ đồ đi cáp 4/1, bộ truyền cáp M5 và cơ cấu M4/5* theo tài liệu kỹ thuật 2025 của STAHL. Thiết kế xe con chạy dầm đơn có chiều cao chiếm chỗ thấp, phù hợp với nhà xưởng cần tăng vùng nâng hữu ích dưới dầm.
Phân biệt SXF5025 và SXD5025: SXF5025 dùng biến tần Magnetek, điều khiển tốc độ vô cấp và DLS/Ultra-Lift; SXD5025 dùng động cơ đổi cực hai cấp tốc độ.

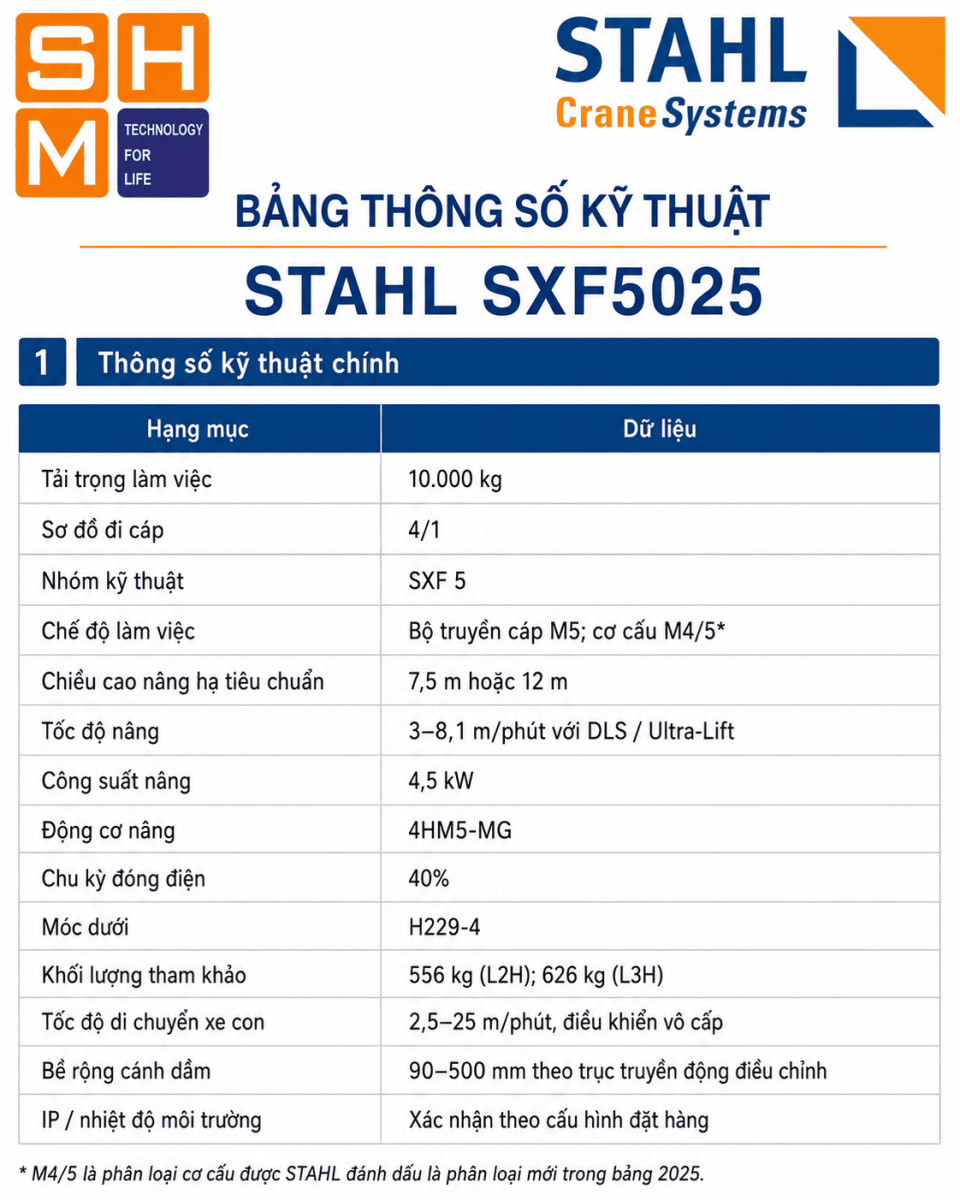

Thông số kỹ thuật chính của STAHL SXF5025
* M4/5* là phân loại cơ cấu được STAHL đánh dấu là phân loại mới trong bảng thông số kỹ thuật.
Cấu hình tải trọng và sơ đồ đi cáp
Cấu hình chính của SXF5025 là 10.000 kg – 4/1. Với pa lăng cáp điện, tải trọng phải được đọc cùng sơ đồ đi cáp vì số nhánh cáp ảnh hưởng tới lợi thế cơ học, tốc độ của móc và kích thước cụm nâng. Do đó, không nên chọn thiết bị chỉ dựa trên con số tải trọng hoặc tên mã.
Chế độ M5/M4/5* mô tả cường độ làm việc theo phân loại kỹ thuật; đây không phải “tốc độ làm việc”. Khi chốt cấu hình, cần xét phổ tải, số chu kỳ nâng và thời gian vận hành thực tế.
.png)

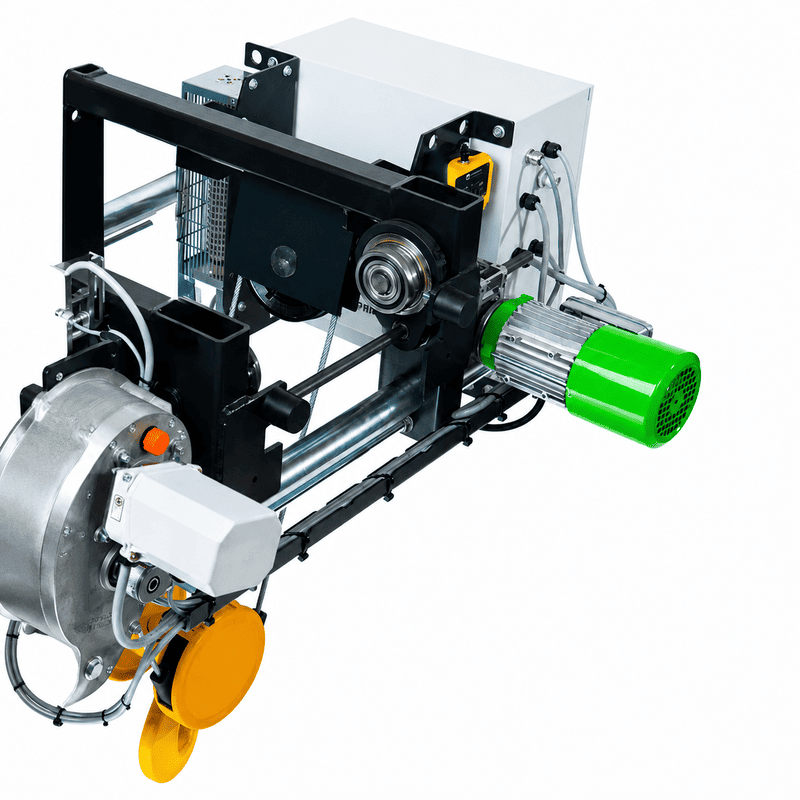

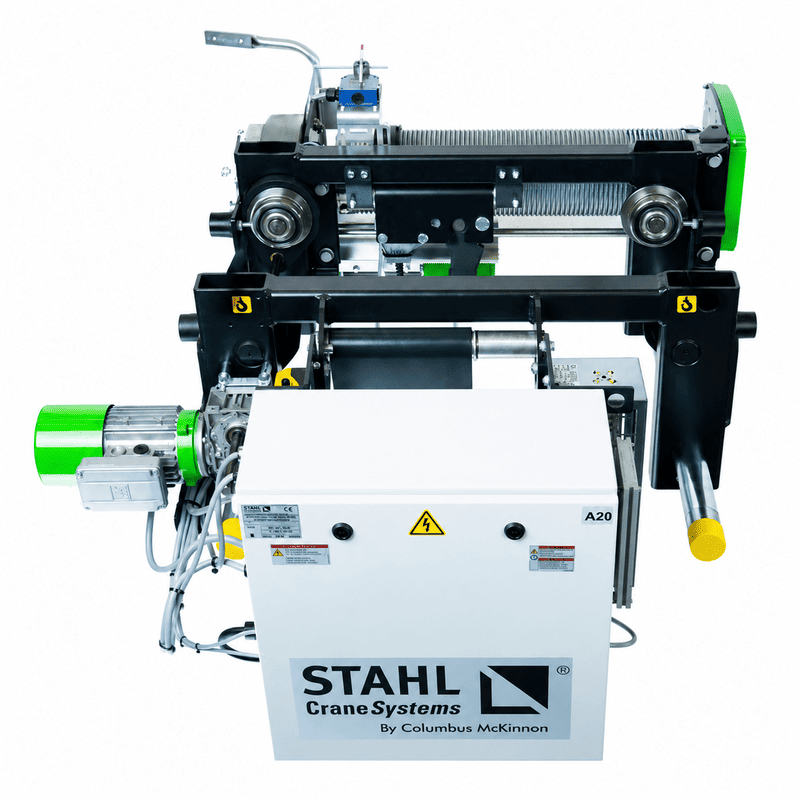

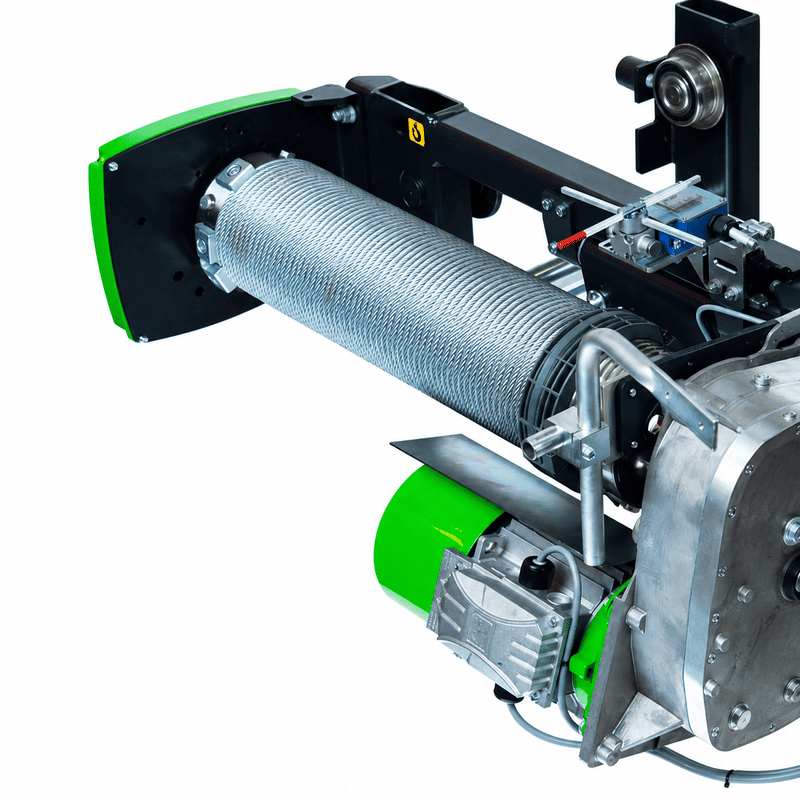

Thành phần cấu tạo chức năng nổi bật của dòng pa lăng SXF của STAHL (Đức)
Tốc độ, động cơ và cơ chế điều khiển

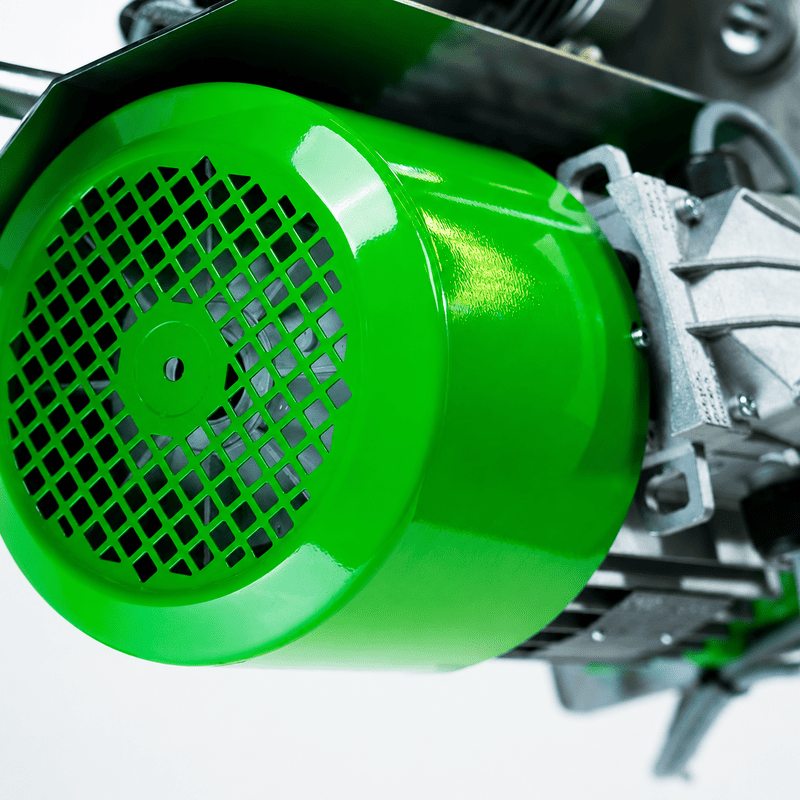

SXF5025 dùng động cơ 4HM5-MG, công suất 4,5 kW và dải tốc độ nâng 3–8,1 m/phút với DLS / Ultra-Lift. Dynamic Lift System (DLS) liên tục điều chỉnh tốc độ theo tải thực tế. Ultra-Lift có thể tăng tốc tới 300% tốc độ danh nghĩa khi thiết bị đang mang tải một phần và điều kiện vận hành cho phép. Xe con có dải tốc độ 2,5–25 m/phút, phù hợp khi cần chạy êm và định vị linh hoạt.
Thiết kế thu móc cao, xe con và bảo trì

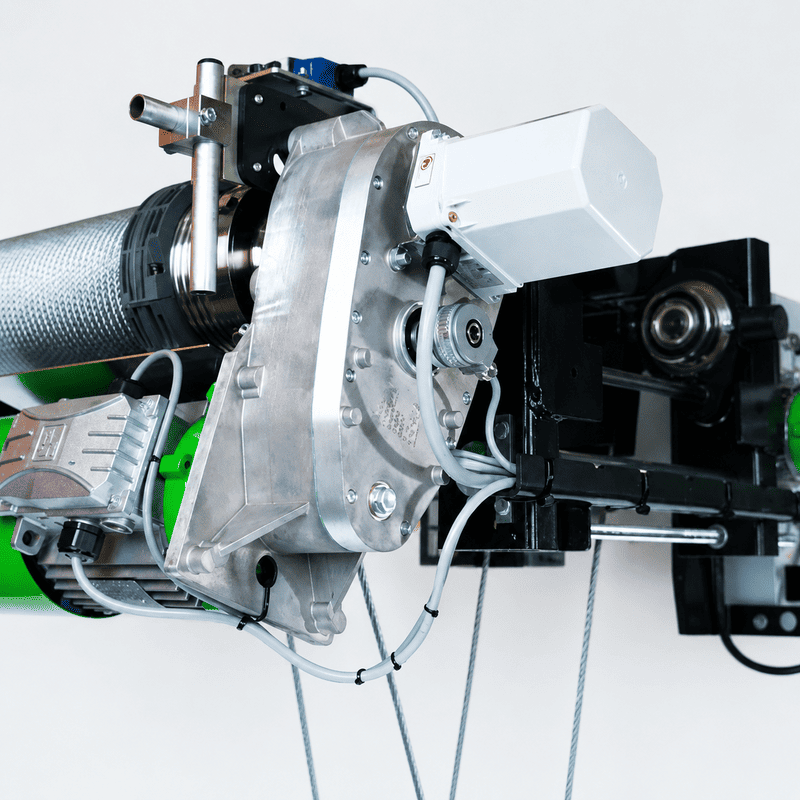

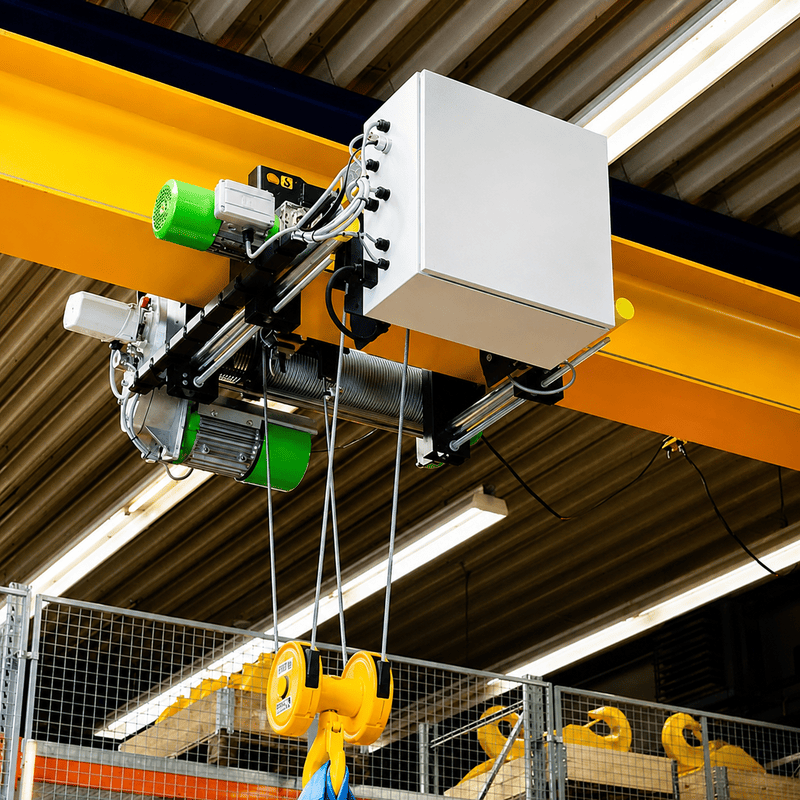

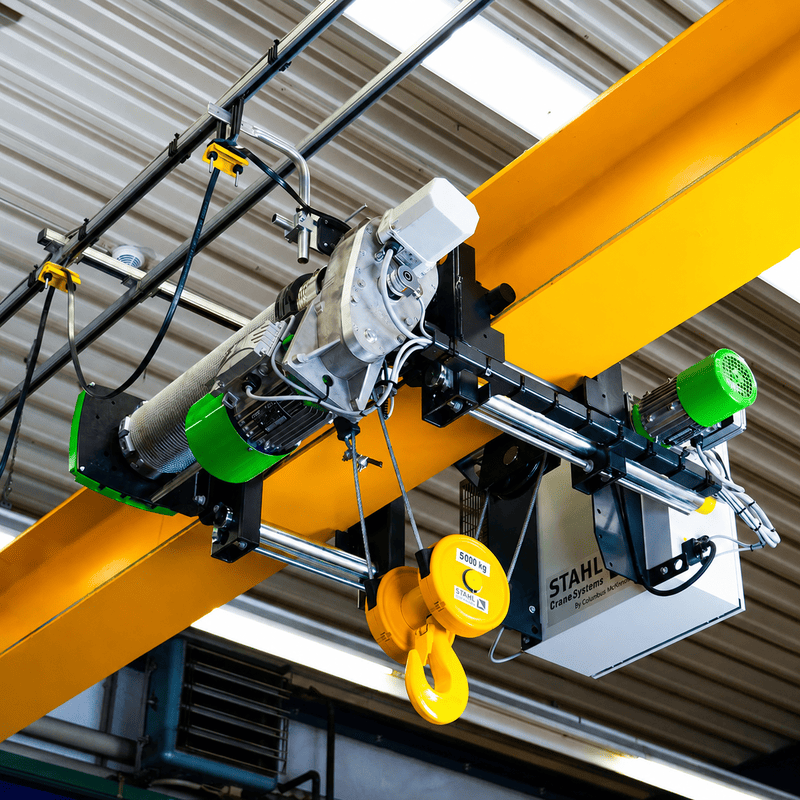

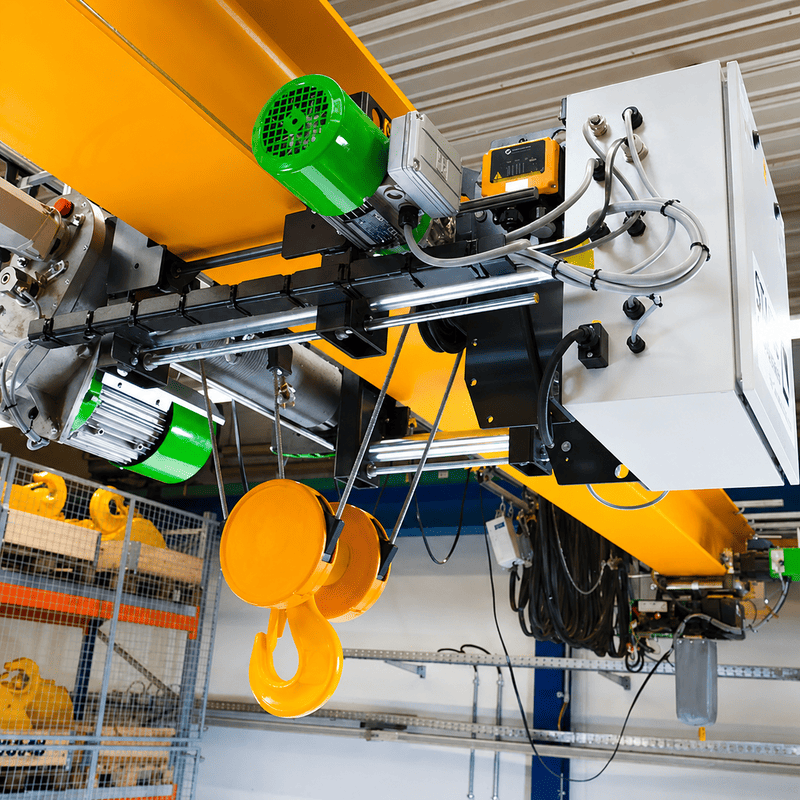

Dòng SXD/SXF sử dụng xe con KE-X cho hệ ray đơn/cầu trục dầm đơn. Trục truyền động hai phía phân bố lực sang hai bên xe con và có thể điều chỉnh cho bề rộng cánh dầm 90–500 mm. Thiết kế gọn giúp giảm kích thước tiếp cận và tối ưu khoảng cách từ móc đến dầm.
Chiều cao nâng hạ tiêu chuẩn trong catalogue là 7,5 m hoặc 12 m. Khối lượng tham khảo của SXF5025 là 556 kg (L2H); 626 kg (L3H); khi lập bản vẽ cần giữ đúng cơ sở L2H/L3H thay vì dùng một con số chung cho mọi chiều dài tang.

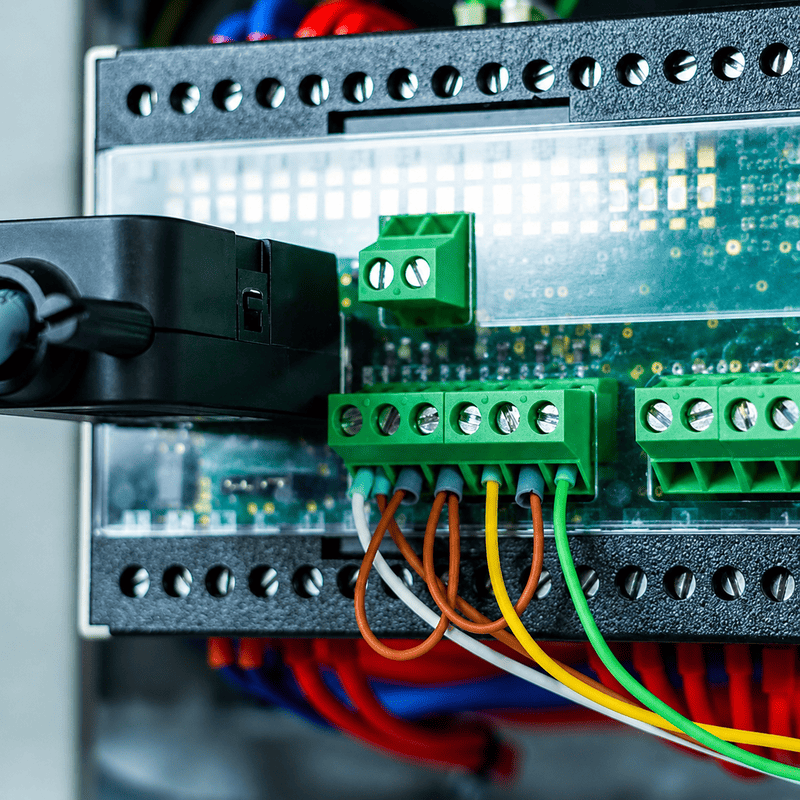

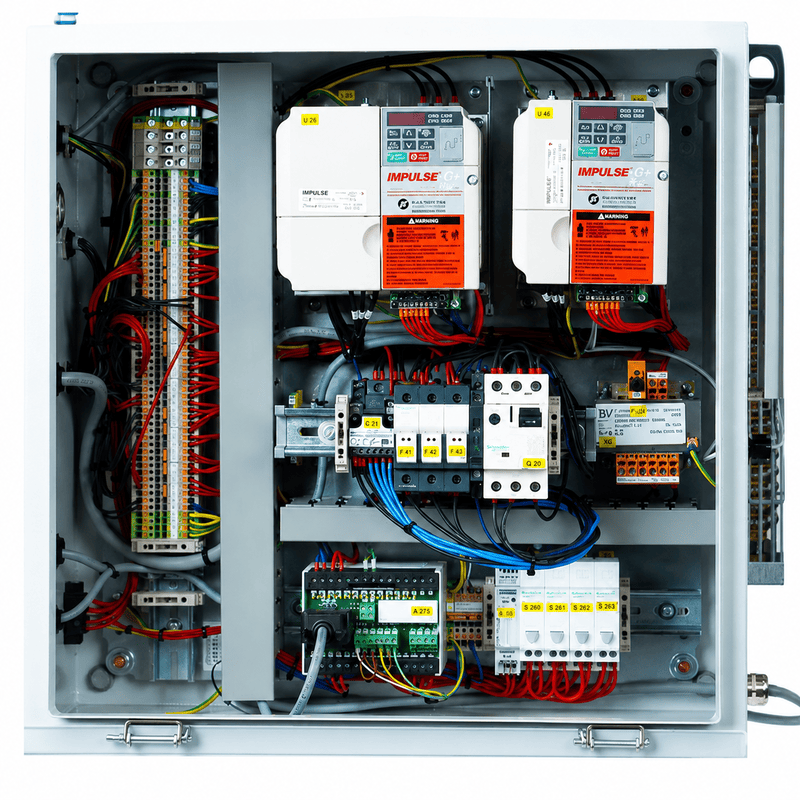

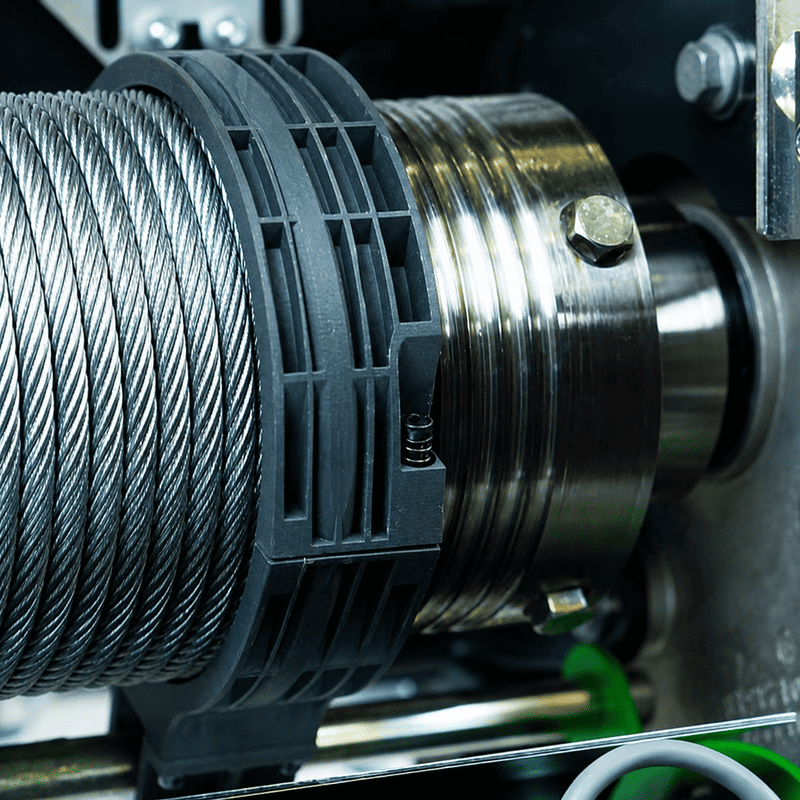

SXF kế thừa bảo vệ quá tải điện tử, dẫn hướng cáp và hệ thống bảo vệ chống kẹt tay của nền tảng SXD, đồng thời bổ sung SMC 4. Theo tài liệu STAHL, SMC 4 giám sát tải, tốc độ, nhiệt và trạng thái vận hành; các chức năng liên quan tải được nêu ở PL d và giám sát tốc độ/phanh an toàn ở PL c. Biến tần IMPULSE·G+ Mini còn hỗ trợ bảo vệ nhiệt, phát hiện mất pha, hãm tái sinh và các chức năng an toàn của hệ truyền động.
Ứng dụng và hướng dẫn lựa chọn
Với tải trọng 10 tấn, SXF5025 phù hợp cho các ứng dụng nâng công nghiệp đến 10 tấn cần thiết kế gọn và kiểm soát tải rõ ràng khi chế độ làm việc và kích thước dầm đáp ứng yêu cầu thiết kế.
Khi gửi yêu cầu cho SHM, nên cung cấp tải trọng lớn nhất, chiều cao nâng hạ, bề rộng cánh dầm, số chu kỳ nâng, nguồn điện, yêu cầu tốc độ và phương thức điều khiển. Nếu dự án có môi trường đặc biệt, cần bổ sung điều kiện nhiệt độ, bụi/ẩm hoặc yêu cầu chứng nhận để xác nhận đúng cấu hình.
Câu hỏi thường gặp
SXF5025 có tải trọng bao nhiêu?
Tải trọng làm việc của SXF5025 là 10.000 kg, sử dụng sơ đồ đi cáp 4/1.
SXF5025 có phải pa lăng thu móc cao không?
Có. Cấu hình xe con dầm đơn được tối ưu chiều cao chiếm chỗ để tăng chiều cao nâng hạ hữu ích trong không gian hạn chế.
IP và nhiệt độ môi trường có cố định không?
Không nên dùng một giá trị cố định cho mọi đơn hàng. Bộ dữ liệu hiện tại yêu cầu xác nhận cấp bảo vệ và điều kiện môi trường theo cấu hình điện/đơn hàng cụ thể.
Liên hệ SHM
SHM có thể hỗ trợ đối chiếu tải trọng, chiều cao nâng hạ, bề rộng cánh dầm, tốc độ và phương án điều khiển để lựa chọn đúng cấu hình STAHL SXF5025 cho hệ cầu trục hoặc dây chuyền nâng hạ.
