Ở cấu hình này, L1 không có phương án tiêu chuẩn. Vì vậy, chiều cao nâng hạ nên chọn theo các mức L2–L4 đã được nhà sản xuất công bố, không tự nội suy thêm một mức L1.
Sơ đồ đi cáp 10/2-1 có ý nghĩa gì?
AS7090 45 tấn sử dụng sơ đồ đi cáp 10/2-1 kết hợp tang cáp hai rãnh. Đây là cách bố trí nhiều nhánh cáp nhằm tạo lợi thế cơ học phù hợp với tải trọng lớn. Khi số nhánh cáp tăng, khả năng nâng tăng nhưng tốc độ nâng của móc thường giảm tương ứng.
Đối với người mua, sơ đồ đi cáp ảnh hưởng trực tiếp tới tải trọng làm việc, tốc độ nâng, chiều cao nâng hạ, cụm móc và kích thước tang. Vì vậy, không nên chọn AS7090-12 hoặc AS7090-16 chỉ dựa trên hậu tố mã sản phẩm.
Khác biệt giữa AS7090-12 và AS7090-16
AS7090-12 có tốc độ nâng 0,4/2,5 m/phút tại 50 Hz và sử dụng động cơ H73. AS7090-16 tăng lên 0,5/3,2 m/phút, đi cùng động cơ H91 và công suất lớn hơn.
Nếu quy trình ưu tiên rút ngắn thời gian nâng, AS7090-16 là phương án đáng cân nhắc. Nếu cần tốc độ thấp hơn để kiểm soát tải trong quá trình định vị, AS7090-12 có thể phù hợp hơn tùy yêu cầu vận hành thực tế.
Hậu tố -12 và -16 thuộc quy ước mã sản phẩm của STAHL, không phải tốc độ nâng của móc.

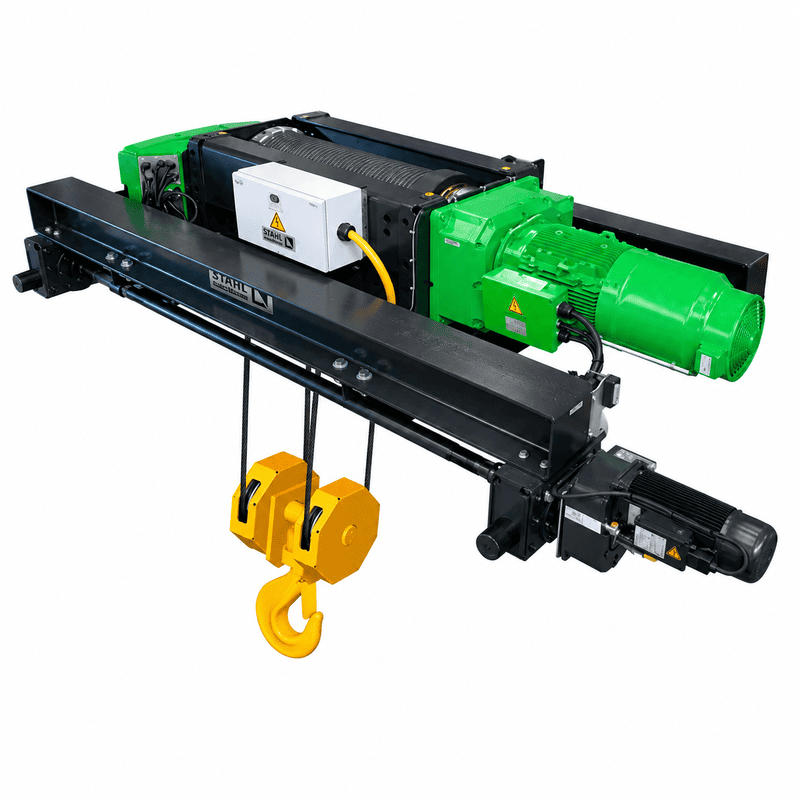

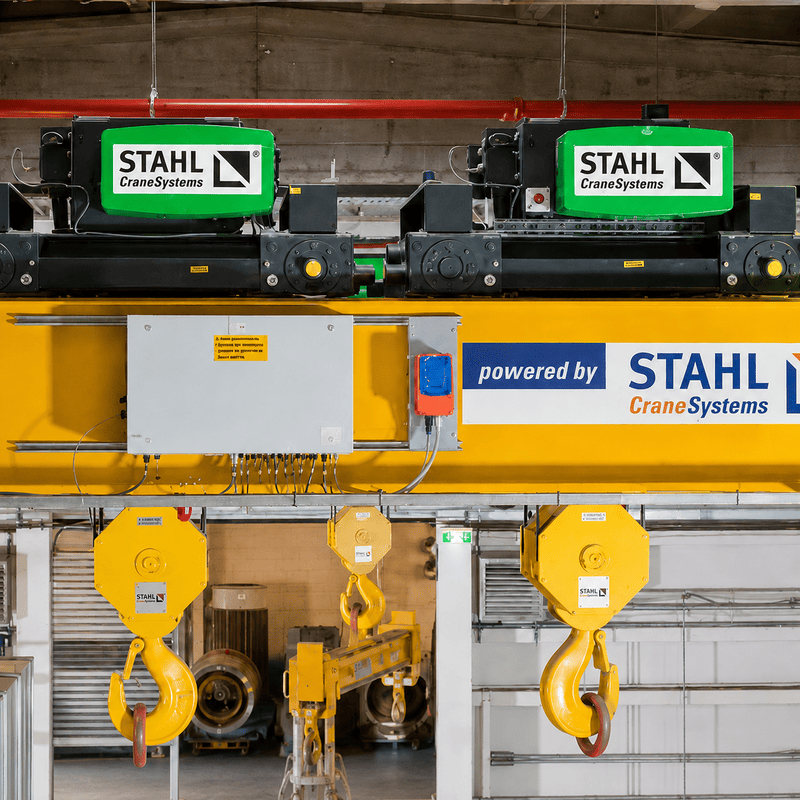

Kết cấu truyền động dành cho tải nặng
Nền tảng AS 7 sử dụng động cơ nâng công nghiệp, hộp giảm tốc nhiều cấp, tang cáp và bộ dẫn hướng cáp phù hợp với các hệ thống nâng tải lớn. Tài liệu kỹ thuật của STAHL mô tả kết cấu truyền động nhiều cấp và hệ tang cáp được thiết kế để làm việc đồng bộ với cáp thép chuyên dụng.
Ở tải trọng 45 tấn, việc chọn đúng chiều dài tang, chiều cao nâng hạ, cụm móc và sơ đồ đi cáp có ảnh hưởng trực tiếp tới kích thước và khả năng tích hợp của toàn bộ hệ thống nâng.

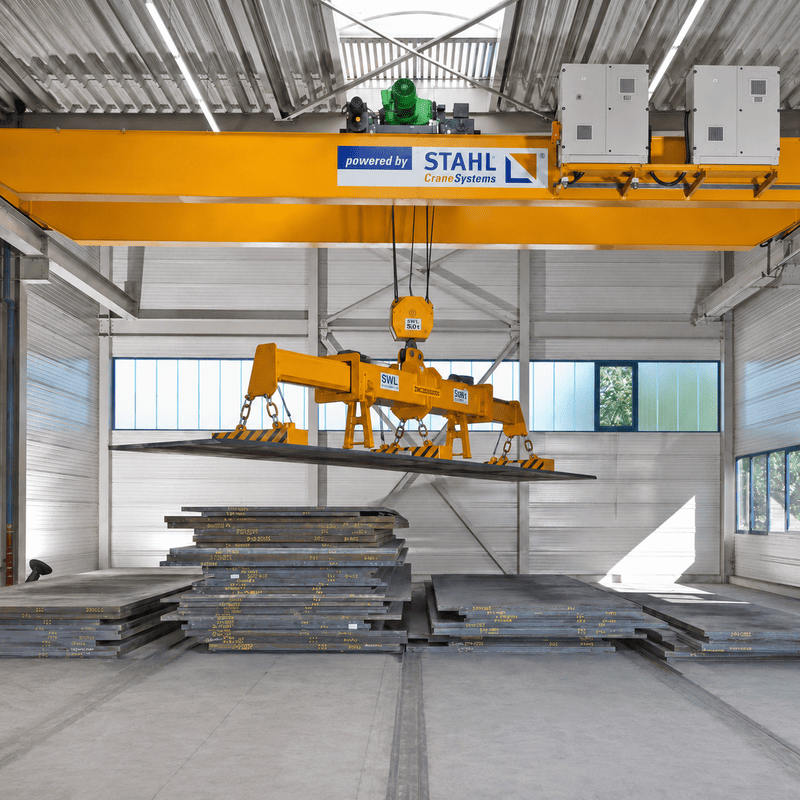

Cụm di chuyển dầm đôi và tích hợp cầu trục
AS7090 phù hợp với cụm di chuyển dầm đôi khi lắp trên cầu trục dầm đôi tải nặng. Khổ đường chạy và khối lượng cụm di chuyển thay đổi theo chiều dài tang và cấu hình cụ thể, vì vậy không nên dùng một giá trị chung cho toàn bộ dòng.
Khi thiết kế hoặc cải tạo cầu trục, cần kiểm tra đồng thời:
-
Khổ đường chạy của cụm di chuyển dầm đôi;
-
Tải bánh xe;
-
Khoảng cách từ móc đến dầm;
-
Không gian lắp đặt và bảo trì;
-
Tốc độ di chuyển xe con;
-
Vị trí tủ điện và hệ thống cấp điện.
Tốc độ di chuyển xe con thường gặp là 5/20 m/phút ở 50 Hz hoặc 6,3/25 m/phút ở 60 Hz. Có thể sử dụng điều khiển bằng biến tần khi cần chuyển động êm và khả năng định vị tốt hơn.
.png)
Phanh và các chức năng an toàn
Dòng AS sử dụng phanh từ dạng kín. Tùy cấu hình, hệ thống có thể kết hợp:
-
Bảo vệ quá tải;
-
Công tắc giới hạn hành trình nâng;
-
Giám sát nhiệt động cơ;
-
Các chức năng giám sát tải, tốc độ, phanh hoặc cáp chùng khi dùng gói điều khiển phù hợp.
Với tải trọng 45 tấn, các yêu cầu về bảo vệ và giám sát nên được xác định ngay từ giai đoạn thiết kế hệ thống, đặc biệt khi pa lăng làm việc trong dây chuyền liên tục hoặc nâng các tải có giá trị cao.
.png)

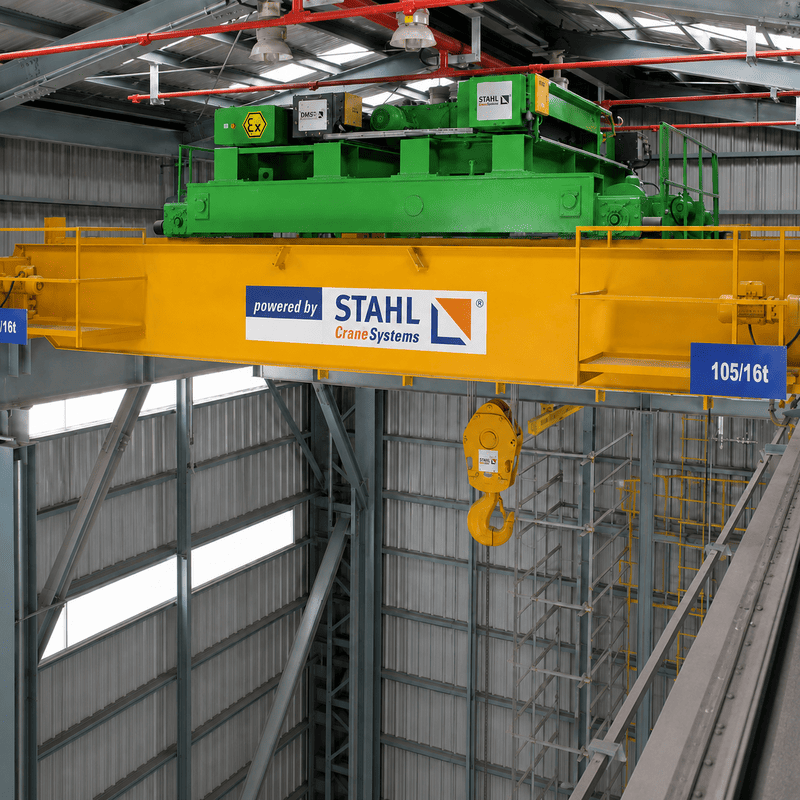

Phiên bản AS7090 phòng nổ
Nền tảng AS 7 có phiên bản phòng nổ cho môi trường có nguy cơ cháy nổ. Khu vực nguy hiểm, nhóm khí/bụi, cấp nhiệt độ và ký hiệu chứng nhận phải được xác nhận theo chứng chỉ và cấu hình đặt hàng hiện hành. Không nên dùng dữ liệu chứng nhận trong tài liệu kỹ thuật cũ để mặc định cho mọi AS7090.

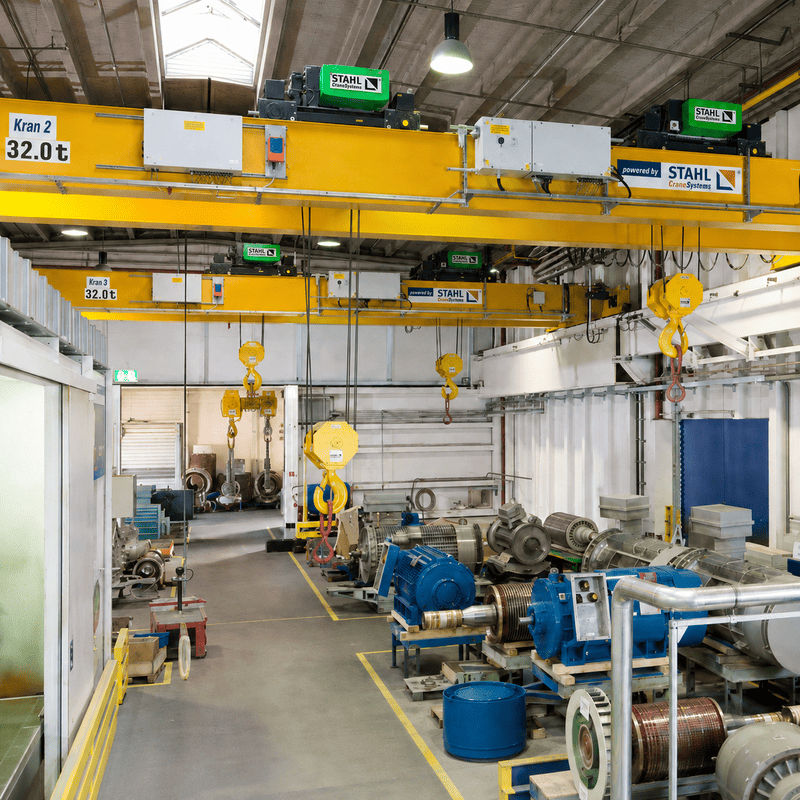

Ứng dụng phù hợp
AS7090 45 tấn phù hợp với:
-
Cầu trục dầm đôi tải nặng;
-
Nâng khuôn, cụm máy và thiết bị công nghiệp lớn;
-
Nhà máy thép, cơ khí nặng, năng lượng hoặc các dây chuyền tương tự;
-
Hệ thống cần hai cấp tốc độ để vừa nâng nhanh vừa định vị tải;
-
Dự án cần mở rộng chức năng giám sát hoặc cấu hình phòng nổ.
FAQ về STAHL AS7090
AS7090 có tải trọng làm việc bao nhiêu?

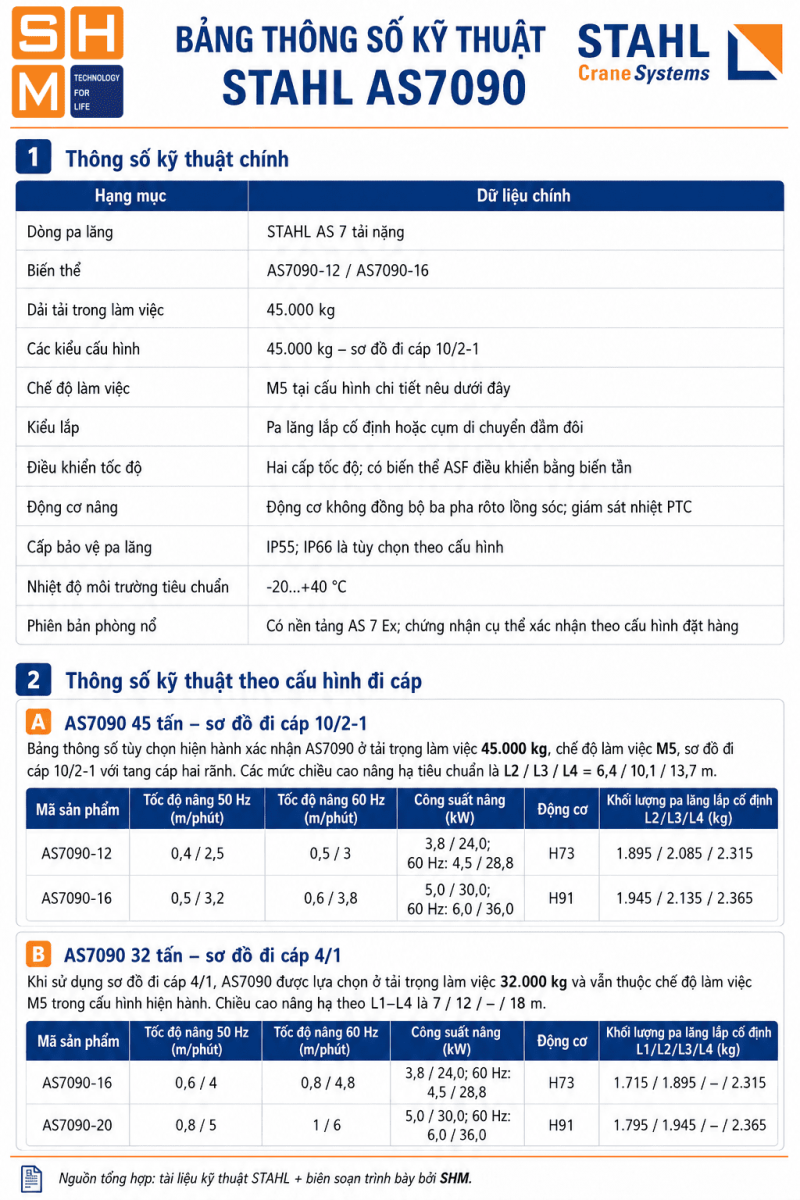

Bảng thông số tùy chọn hiện hành xác nhận AS7090 ở mức 45.000 kg với sơ đồ đi cáp 10/2-1 trong cấu hình được sử dụng cho bài viết này.
AS7090 có những biến thể nào?
Hai biến thể chính là AS7090-12 và AS7090-16.
Chiều cao nâng hạ của AS7090 45 tấn là bao nhiêu?
Các mức L2/L3/L4 tương ứng 6,4 / 10,1 / 13,7 m. L1 không có phương án tiêu chuẩn trong cấu hình này.
AS7090-16 có nhanh hơn AS7090-12 không?
Có. Tại 50 Hz, AS7090-16 có tốc độ nâng 0,5/3,2 m/phút, trong khi AS7090-12 là 0,4/2,5 m/phút.
AS7090 có phiên bản phòng nổ không?
Có nền tảng AS 7 Ex. Thông tin chứng nhận cụ thể phải được xác nhận theo môi trường làm việc và cấu hình đặt hàng.
Thông tin cần cung cấp khi chọn AS7090
Để chọn đúng AS7090, nên cung cấp cho SHM tải trọng làm việc 45 tấn, bạn cần cung cấp các thông tin cho SHM như:
-
Tải trọng làm việc,
-
Chiều cao nâng hạ,
-
Số chu kỳ nâng mỗi giờ,
-
Tốc độ nâng mong muốn,
-
Kiểu lắp,
-
Khổ đường chạy nếu dùng cụm di chuyển dầm đôi,
-
Nguồn điện và yêu cầu phòng nổ nếu có.
