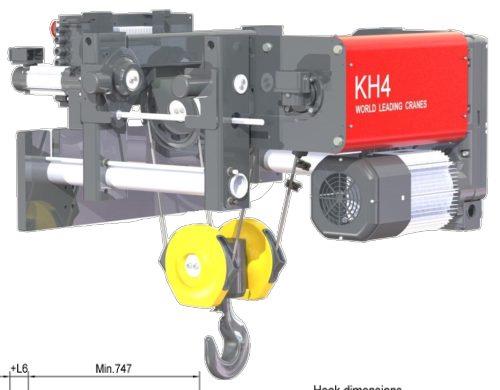

Pa lăng WorldHoist KNH4104-E090 tiết kiệm chiều cao nâng hạ

WorldHoist KNH4104-E090 là dòng pa lăng thu móc cao (Low Headroom Hoist) thuộc nhóm H4 của WorldHoist, được thiết kế cho cầu trục dầm đơn (single girder crane) hoặc hệ monorail cần tối ưu chiều cao móc trong nhà xưởng có giới hạn cao độ. Model này sử dụng cấu hình đi cáp Reeving 1:4, có tải trọng làm việc an toàn (SWL) 8.000 kg và 10.000 kg, phù hợp với các ứng dụng nâng hạ tải nặng trong xưởng cơ khí, nhà máy sản xuất, kho vật tư nặng, khu bảo trì thiết bị và các dự án cải tạo cầu trục hiện hữu.

Nếu quý khách cần tư vấn cụ thể hơn hãy liên hệ trực tiếp với SHM thông qua hotline: 0352 878 868 hoặc 0789 376 856

Theo catalogue WorldHoist, KNH4104-E090 có chiều cao nâng 9 m, 12 m và 16 m, bề rộng cánh dầm 100–610 mm, tốc độ nâng 2 cấp 4/0.7 hoặc 5/0.8 m/phút, tùy cấu hình motor; nếu dùng điều khiển vô cấp/biến tần, tốc độ nâng tương ứng là 0–4 hoặc 0–5 m/phút. Model này thuộc nhóm E090 / bridge motor ≤4 kW, phù hợp khi khách hàng cần tải 8–10 tấn nhưng không cần tốc độ nâng cao như nhóm E150/E230.

WorldHoist giới thiệu K Series và H Series là các dòng pa lăng cáp điện chiều cao nâng dưới tiêu chuẩn (low headroom wire rope hoist), phù hợp cho cầu trục dầm đơn (single girder crane), hệ cầu trục và các dự án nâng cấp nhà xưởng. Thiết kế kết cấu chữ C nhỏ gọn (compact C-shaped structure) giúp giảm chiều cao lắp đặt và tối ưu không gian làm việc.

1. Thông số kỹ thuật chính của WorldHoist KNH4104-E090

KNH4104-E090 nằm trong nhóm low headroom, có cấu hình đi cáp kiểu 1:4 (reeving 1:4), tải 8–10 tấn, cấp độ làm việc 2m/M5 và 3m/M6, chiều cao nâng 9–16 m, khối lượng cơ bản 680–790 kg trước khi cộng hiệu chỉnh W0 theo motor.

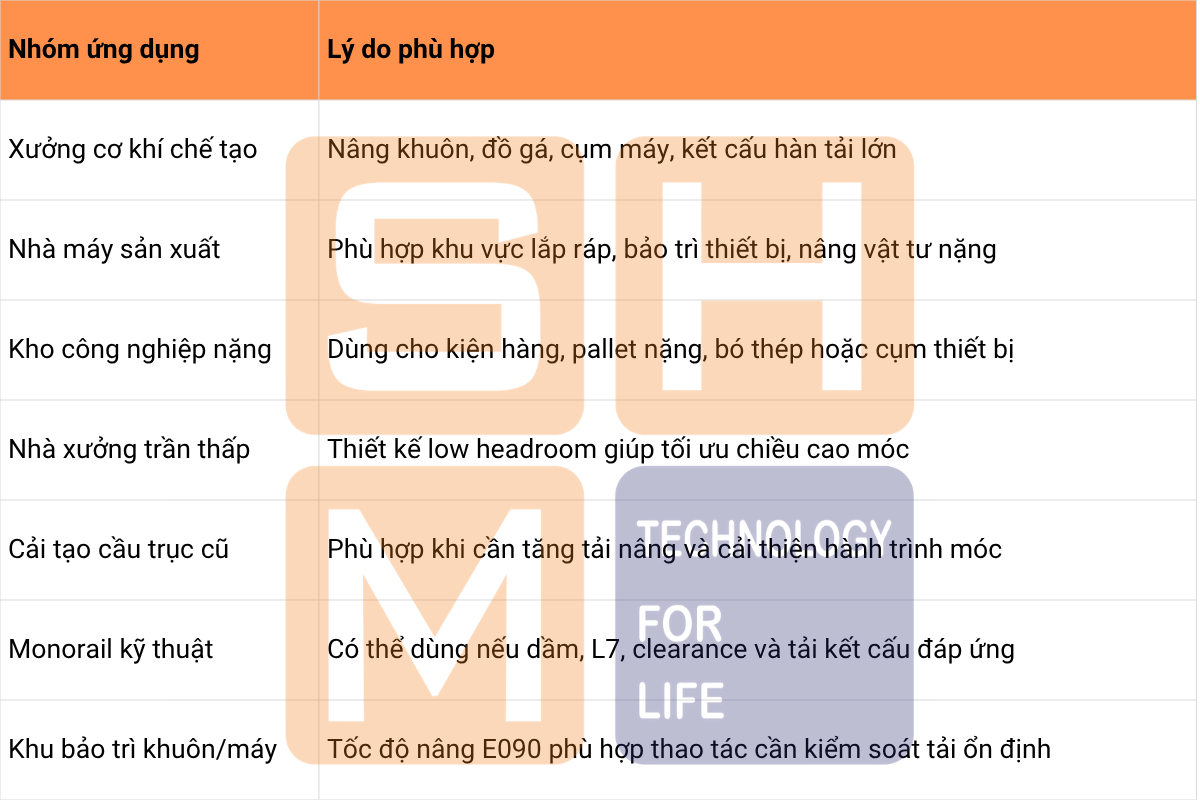

2. Khi nào nên chọn WorldHoist KNH4104-E090?

KNH4104-E090 phù hợp khi khách hàng cần một bộ pa lăng tải 8–10 tấn cho cầu trục dầm đơn, nhưng vẫn muốn tối ưu chiều cao móc trong nhà xưởng. Đây là lựa chọn cao hơn nhóm KNK3104 và thấp hơn nhóm KNK5104 về tải trọng.

3. Ưu điểm kỹ thuật của KNH4104-E090

3.1. Tối ưu chiều cao nâng cho cầu trục dầm đơn tải lớn

KNH4104-E090 thuộc nhóm pa lăng chiều tiết kiệm chiều cao nâng, được thiết kế để rút ngắn khoảng cách từ dầm đến cụm móc so với pa lăng dầm đơn tiêu chuẩn. Với tải 8–10 tấn, việc tối ưu headroom đặc biệt quan trọng vì cụm pa lăng, motor, tang cuốn, cụm móc và hệ bánh xe con chạy đều có kích thước/khối lượng lớn hơn nhóm tải nhẹ.

Trong các dự án nhà xưởng thấp hoặc cải tạo cầu trục cũ, việc thay đổi kết cấu mái, vai cột hoặc cao độ ray thường tốn kém. Vì vậy, lựa chọn pa lăng thu móc cao giúp khách hàng tận dụng không gian nâng tốt hơn trong giới hạn kết cấu hiện có.

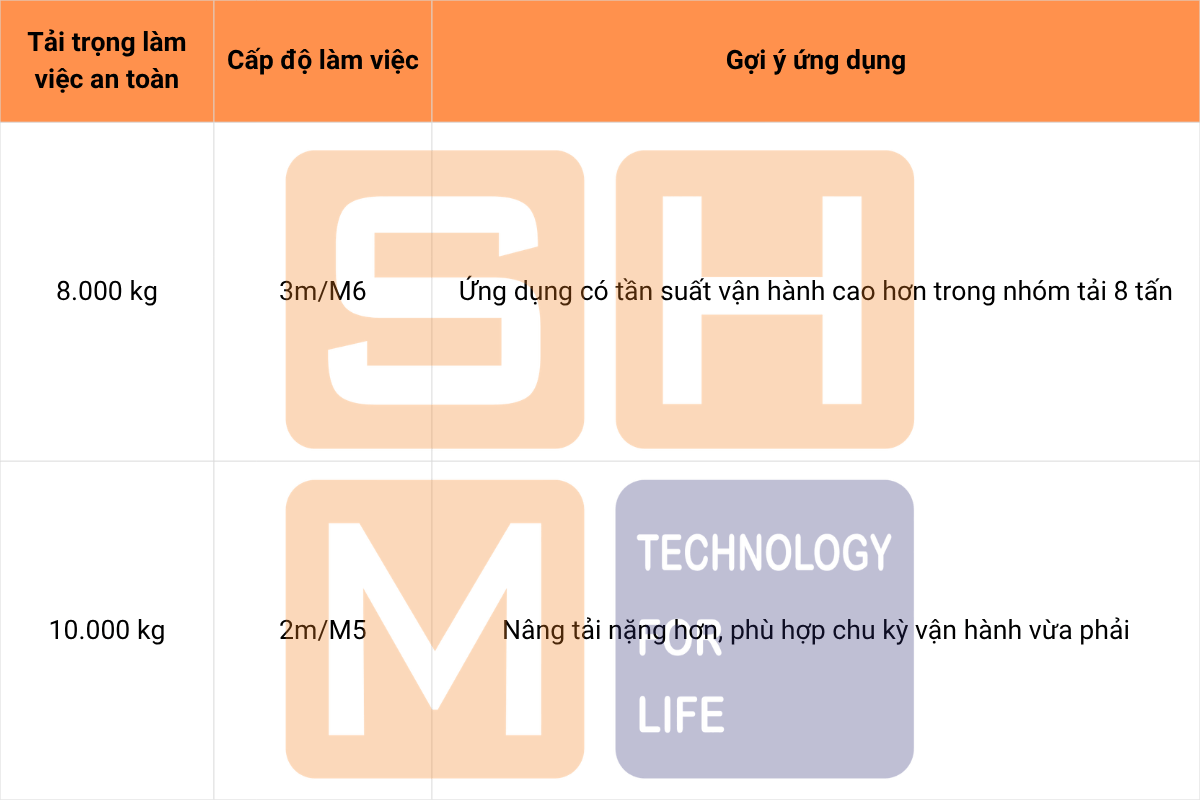

3.2. Phù hợp dải tải 8–10 tấn

Dải tải 8.000 kg và 10.000 kg của KNH4104-E090 phù hợp cho các khu vực cần nâng cụm thiết bị nặng, khuôn, đồ gá, kết cấu thép, vật tư cơ khí hoặc các chi tiết sản xuất có tải trọng lớn.

Khi chọn giữa 8 tấn và 10 tấn, không nên chỉ dựa trên tải lớn nhất. SHM cần kiểm tra thêm tần suất vận hành, thời gian làm việc mỗi ca, tỷ lệ nâng gần tải tối đa và đặc điểm tải nâng.

3.3. Cấu hình E090 phù hợp khi ưu tiên ổn định và chi phí hợp lý

Trong nhóm KNH4104, E090 là cấu hình tốc độ/motor thấp hơn so với E150/E230. Với E090, tốc độ nâng 2 cấp là 4/0.7 hoặc 5/0.8 m/phút, còn cấu hình vô cấp/biến tần là 0–4 hoặc 0–5 m/phút.

Điều này phù hợp với các ứng dụng cần nâng hạ tải nặng nhưng không cần tốc độ nâng quá cao, ví dụ khu bảo trì thiết bị, nâng khuôn, nâng cụm máy hoặc khu vực thao tác cần kiểm soát tải ổn định.

3.4. Cấu hình đi cáp kiểu 1:4 trên KNH4104-E090

Cấu hình đi cáp kiểu 1:4 (thuật ngữ gốc tiếng Anh là Reeving 1:4) nghĩa là hệ cáp của pa lăng được bố trí để tải được treo qua bốn nhánh cáp chịu lực. Cấu hình này giúp tăng khả năng nâng tải của pa lăng, nhưng đổi lại tốc độ nâng của móc sẽ giảm tương ứng so với tốc độ kéo cáp trên tang cuốn.

Với KNH4104-E090, cấu hình đi cáp kiểu 1:4 (Reeving 1:4) là nền tảng để model đạt tải 8–10 tấn trong cấu trúc pa lăng chiều cao nâng dưới tiêu chuẩn. Khi viết nội dung kỹ thuật, nên giải thích rõ rằng reeving không chỉ là “số nhánh cáp”, mà là cấu hình đi cáp trên pa lăng, ảnh hưởng trực tiếp đến tải nâng, tốc độ nâng, kích thước cụm móc và cách kiểm tra thiết bị trong vận hành.

4. Bảng kích thước lắp đặt KNH4104-E090

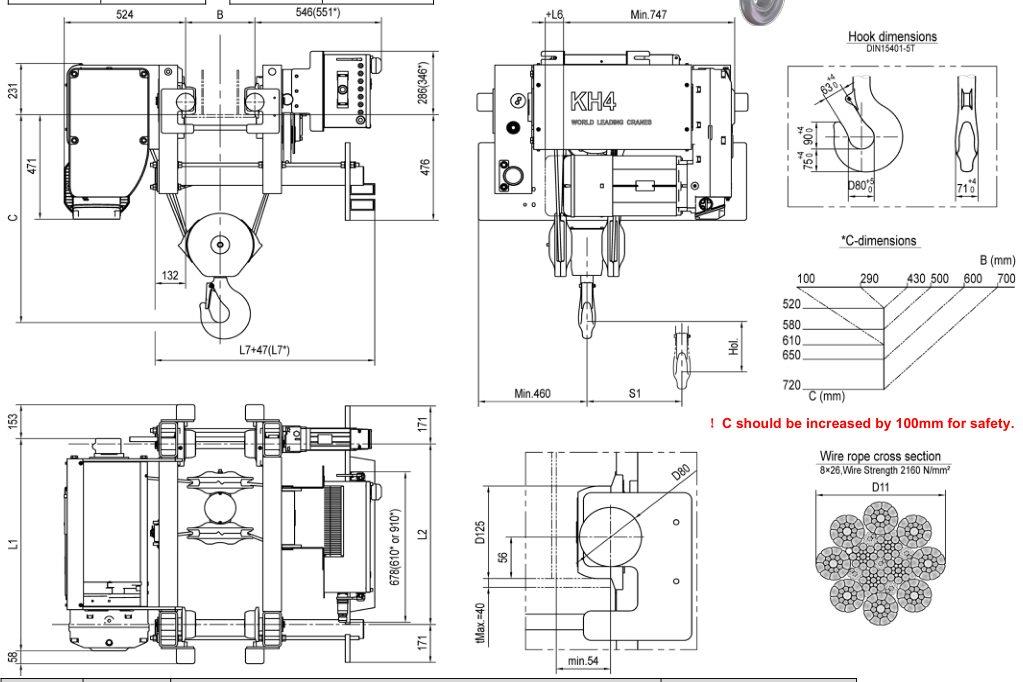

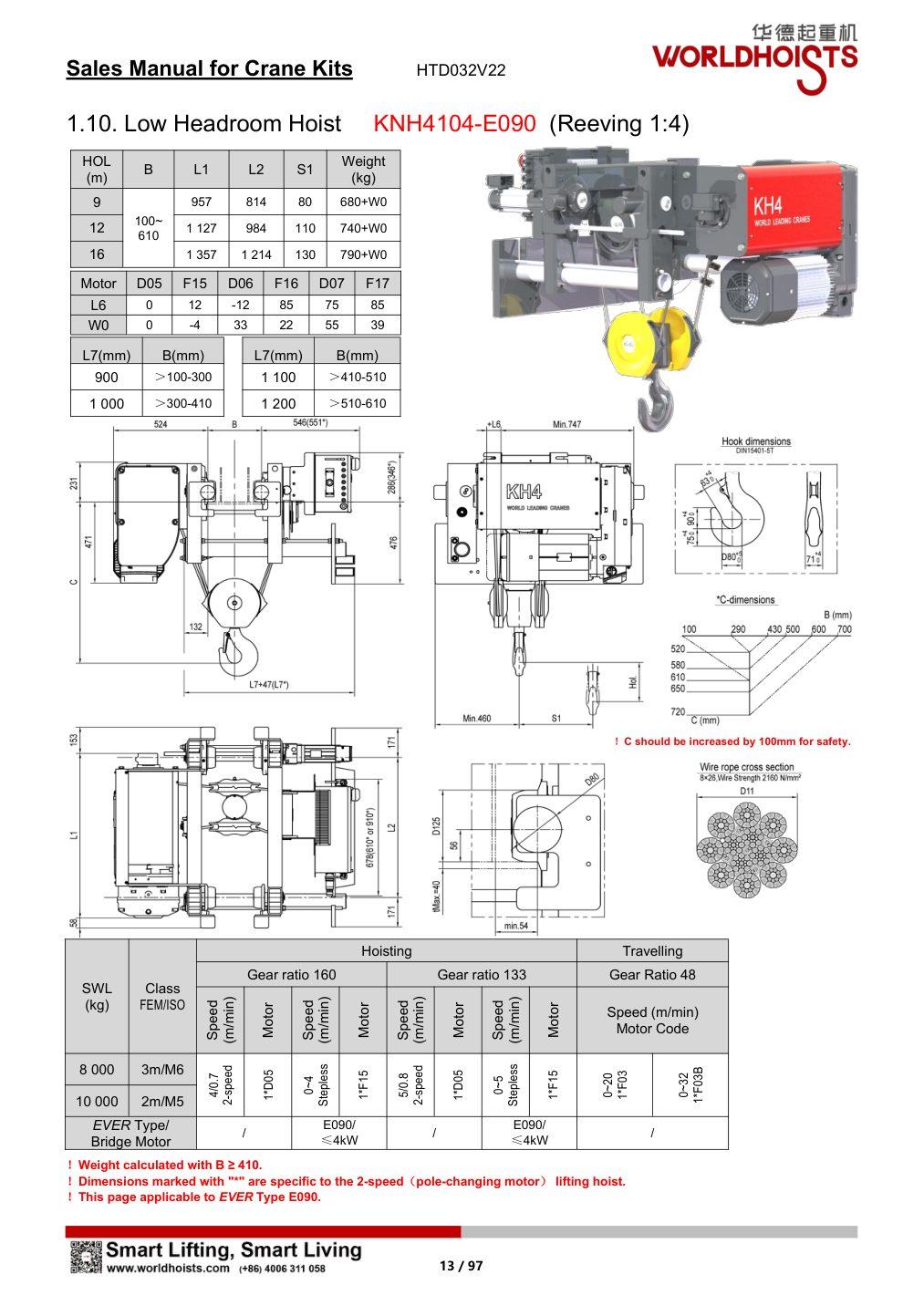

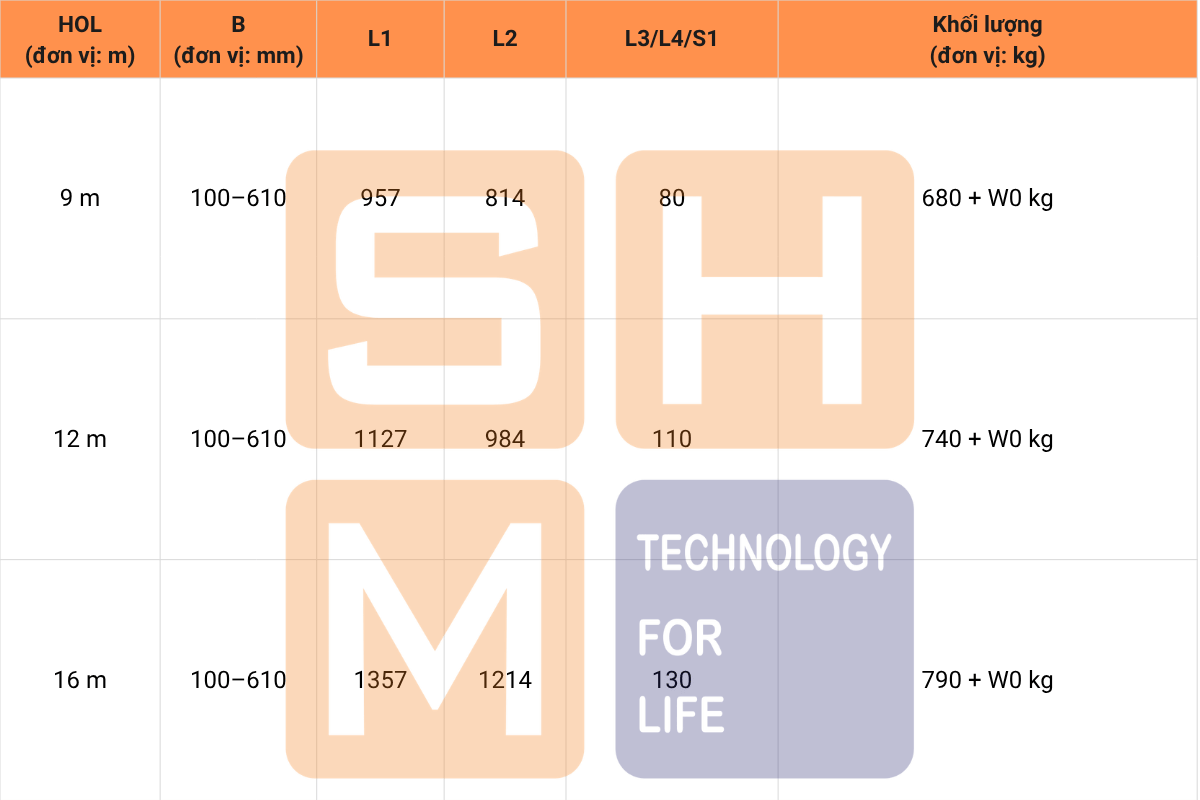

Theo catalogue từ nhà sản xuất World Hoist công bố, KNH4104-E090 có chiều cao nâng 9 m, 12 m và 16 m, bề rộng cánh dầm 100–610 mm, khối lượng cơ bản từ 680 + W0 kg đến 790 + W0 kg.

5. L7 – khoảng cách lọt lòng giữa hai mặt bích của bộ bánh xe con chạy

6. Motor nâng D05/F15 trên KNH4104-E090

Trong bảng catalogue, các mã D05 và F15 là mã cấu hình motor nâng, không phải model pa lăng riêng.

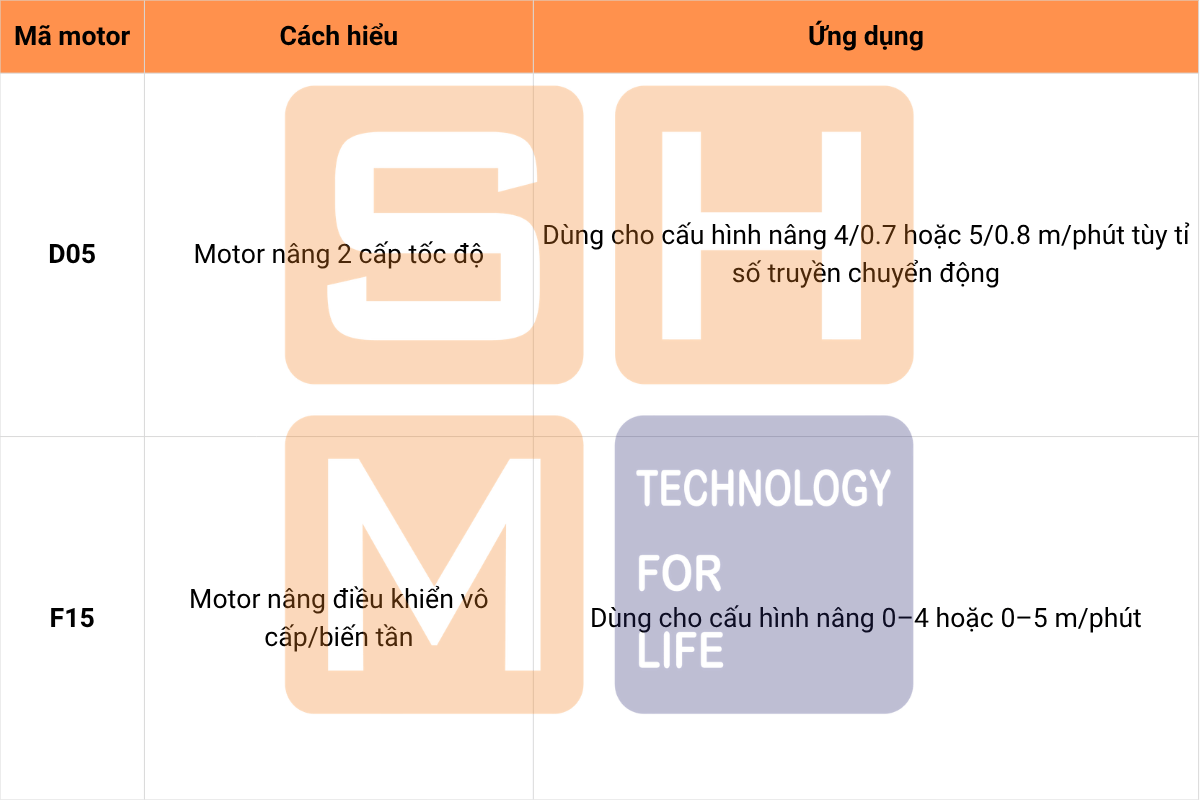

Chú ý: D05 là mã motor nâng dùng cho cấu hình 2 cấp tốc độ, còn F15 là mã motor nâng dùng cho cấu hình điều khiển vô cấp/biến tần. Mã motor ảnh hưởng đến tốc độ nâng, kích thước hiệu chỉnh L6 và khối lượng hiệu chỉnh W0 của pa lăng.

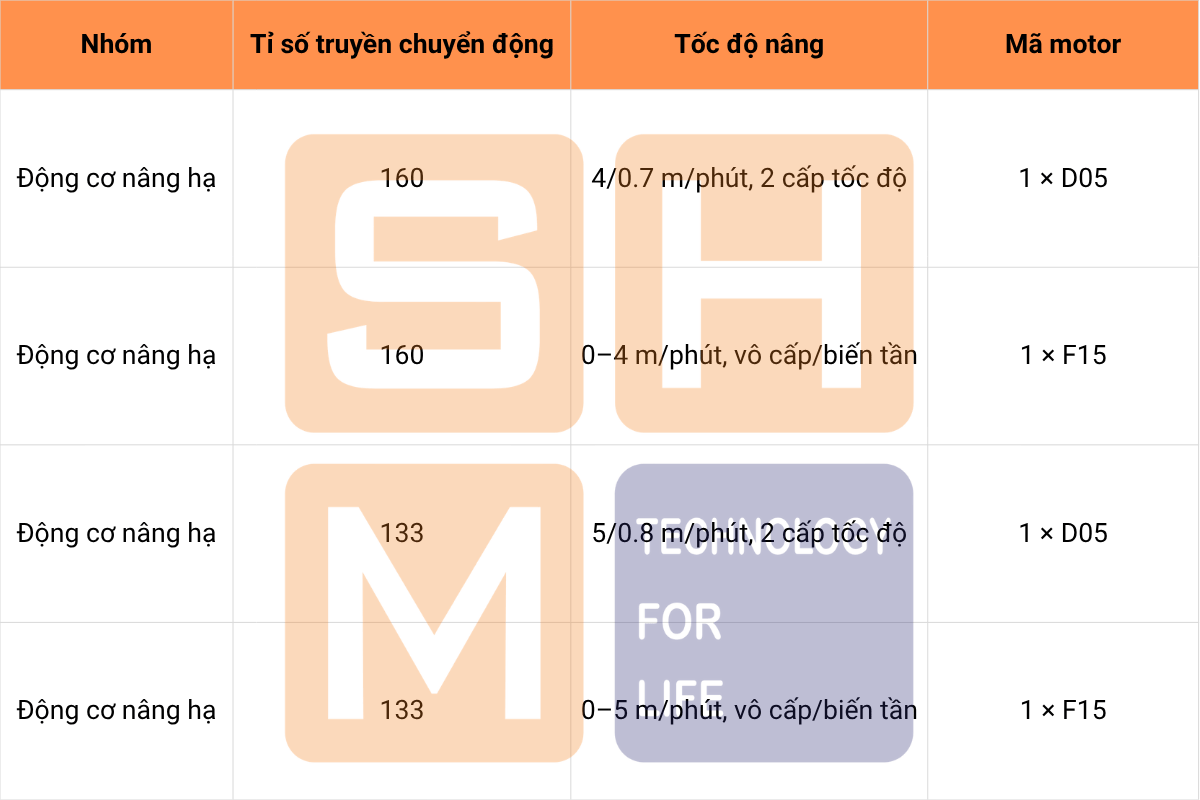

6.1. Cấu hình tốc độ nâng

Với tải 8–10 tấn, không nên mặc định chọn tốc độ di chuyển cao nhất. Nếu khu vực vận hành có nhiều người làm việc, không gian hẹp hoặc tải cần định vị chính xác, tốc độ 0–20 m/phút thường phù hợp hơn. Nếu đường chạy dài, quy trình nâng hạ lặp lại và yêu cầu năng suất cao hơn, có thể cân nhắc 0–32 m/phút sau khi đánh giá an toàn vận hành.

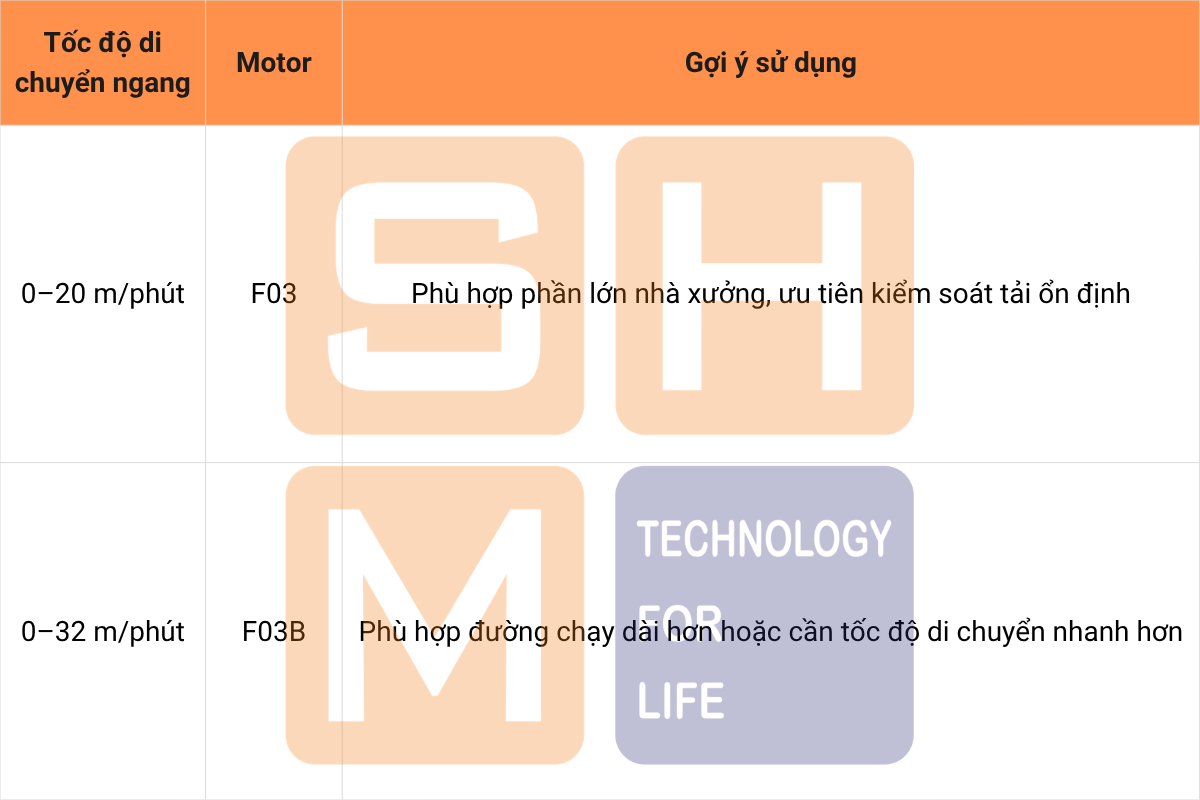

6.2. Cấu hình di chuyển ngang

8. Dây cáp, cụm móc và lưu ý kỹ thuật

World Hoist mô tả chung dòng pa lăng cáp điện (electric wire rope hoist) của hãng có cấu trúc mô-đun, gồm motor nâng 2 cấp tốc độ, tùy chọn điều khiển vô cấp, dây cáp thép mạ kẽm cường độ cao 2160 N/mm², cụm móc DIN 34CrMo4 T-class, phanh đĩa điện từ, hộp giảm tốc bánh răng tôi cứng, tang cuốn, bộ dẫn cáp, tủ điện và xe con điều khiển biến tần.

10. Ứng dụng phù hợp tại Việt Nam

World Hoist KNH4104-E090 phù hợp với các nhà xưởng cần pa lăng dầm đơn tải 8–10 tấn, chiều cao nâng trung bình và yêu cầu tối ưu khoảng không lắp đặt.

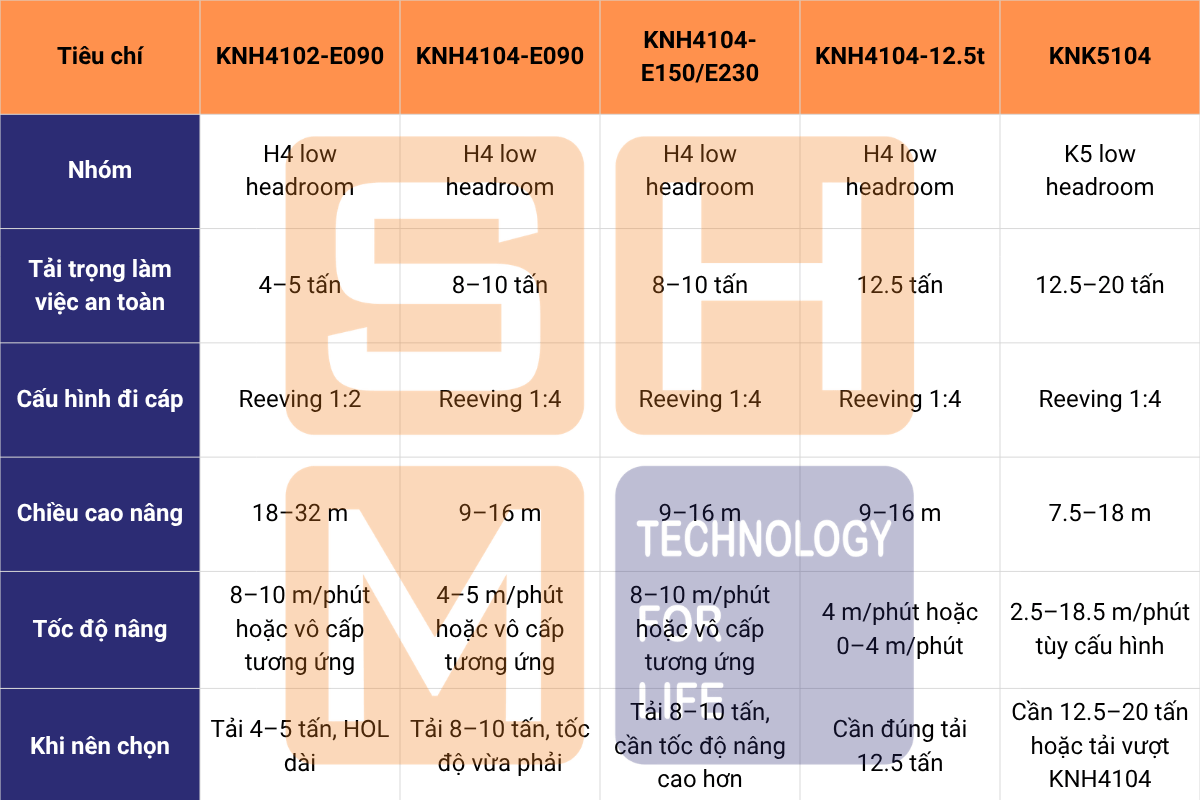

11. So sánh nhanh KNH4104-E090 với các model liên quan

KNH4104 là nhóm H-series reeving 1:4 cho dải 8–12.5 tấn, trong đó biến thể E090/E150/E230 và 12.5t có cùng logic HOL 9–16 m nhưng khác tải, cấp độ làm việc, tốc độ/motor và bridge motor.

12. Quy trình tư vấn kỹ thuật cho khách hàng tại SHM
