WorldHoist KNH4104-12.5t là dòng pa lăng thu móc cao / pa lăng tiết kiệm chiều cao nâng thuộc series H4 của WorldHoist, được thiết kế cho cầu trục dầm đơn (single girder crane) hoặc hệ monorail cần tối ưu khoảng cách từ móc nâng lên dầm chính.
Model này phù hợp với hệ cầu trục có tải trọng làm việc 12.500 kg, sử dụng sơ đồ đi cáp kiểu 1:4, chiều cao nâng hạ (HOL) gồm 9 m, 12 m và 16 m. Đây là cấu hình tải cao hơn so với nhóm KNH4104-E090 / E150 / E230 vốn dùng cho dải tải trọng 8.000–10.000 kg.
Với thiết kế thu móc cao, KNH4104-12.5t giúp tối ưu C - khoảng cách từ móc nâng lên dầm chính, từ đó tăng không gian nâng hạ hữu dụng trong nhà xưởng mà không cần cải tạo quá nhiều kết cấu mái, vai cột hoặc cao độ ray hiện hữu.
Nếu quý khách cần tư vấn cụ thể hơn hãy liên hệ trực tiếp với SHM thông qua hotline: 0352 878 868 hoặc 0789 376 856
1. Thông số kỹ thuật chính của WorldHoist KNH4104-12.5t
|
Hạng mục |
Thông tin |
|
Dòng sản phẩm |
Pa lăng thu móc cao / pa lăng tiết kiệm chiều cao nâng |
|
Thương hiệu |
WorldHoist |
|
Model |
KNH4104-12.5t |
|
Series |
H4 |
|
Sơ đồ đi cáp |
Kiểu 1:4 |
|
Tải trọng làm việc |
12.500 kg |
|
Chế độ làm việc |
1Am/M4 |
|
Chiều cao nâng hạ (HOL) |
9 m; 12 m; 16 m |
|
Bề rộng cánh dầm (B) |
Cần đối chiếu theo bảng catalogue của model |
|
Tốc độ nâng hạ 2 cấp |
4/0.7 m/phút |
|
Tốc độ nâng hạ vô cấp/biến tần |
0–4 m/phút |
|
Motor nâng |
D05 cho 2 cấp tốc độ; F15 cho vô cấp/biến tần |
|
Tốc độ di chuyển xe con / pa lăng |
0–20 m/phút hoặc 0–32 m/phút |
|
Motor di chuyển xe con |
F03 hoặc F03B |
|
Moto xe con đi ngang |
Theo cấu hình trong catalogue |
|
Khối lượng |
Dạng Weight + W0 kg,
bao gồm: khối lượng sản phẩm + khối lượng đóng gói
|
|
C |
Khoảng cách từ móc nâng lên dầm chính,
cần kiểm tra theo bản vẽ catalogue và cấu hình thực tế
|

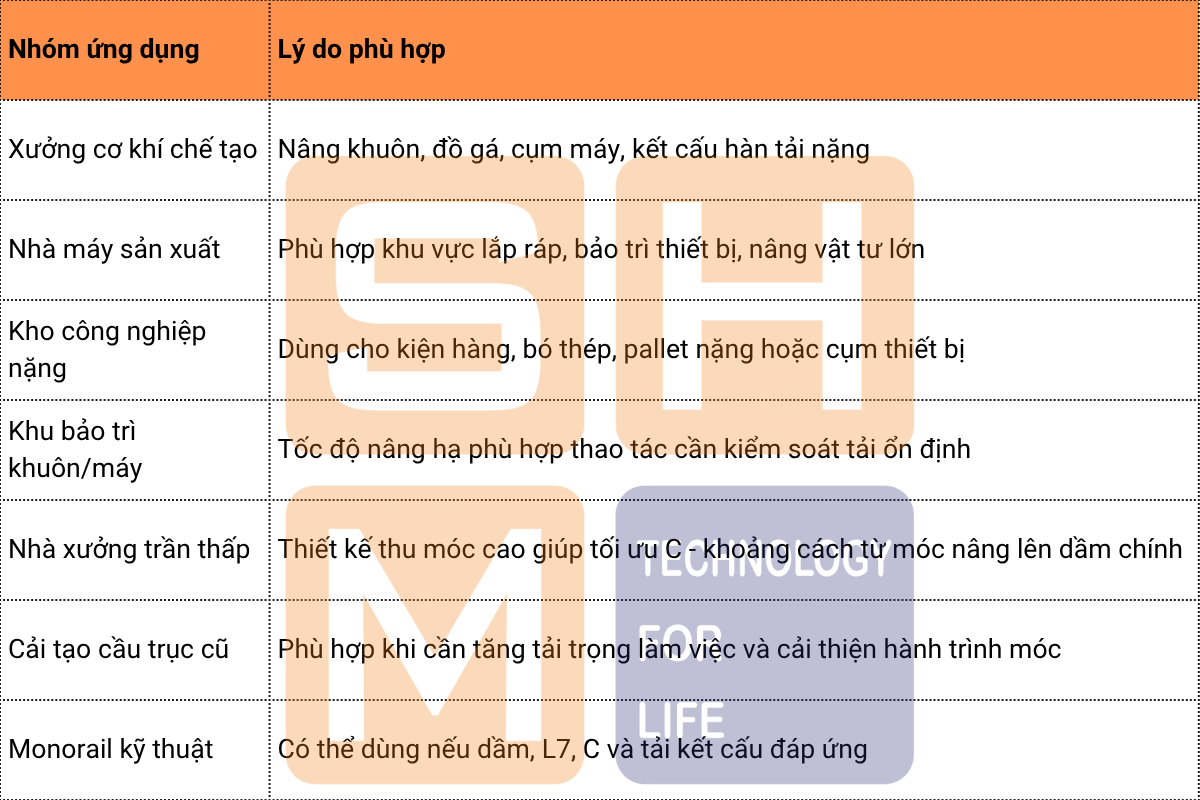

2. Khi nào nên chọn WorldHoist KNH4104-12.5t?
WorldHoist KNH4104-12.5t phù hợp khi khách hàng cần một bộ pa lăng thu móc cao cho cầu trục dầm đơn có tải trọng làm việc 12.500 kg, nhưng vẫn muốn giữ thiết kế tiết kiệm chiều cao nâng thay vì chuyển ngay sang cấu hình cầu trục dầm đôi hoặc nhóm pa lăng tải lớn hơn.
Nếu tải trọng làm việc chỉ nằm trong dải 8.000–10.000 kg, nên cân nhắc KNH4104-E090 / E150 / E230. Nếu tải vượt 12.500 kg, nên kiểm tra nhóm KNK5104 hoặc các cấu hình pa lăng/cầu trục tải lớn hơn.
3. Ưu điểm kỹ thuật của KNH4104-12.5t
3.1. Tối ưu chiều cao nâng hạ cho tải 12.500 kg
Với tải trọng làm việc 12.500 kg, kích thước cụm pa lăng, cụm móc, tang cuốn, motor và hệ xe con thường lớn hơn đáng kể so với các dòng tải nhẹ. Vì vậy, việc tối ưu C - khoảng cách từ móc nâng lên dầm chính có ý nghĩa quan trọng trong thiết kế tổng thể cầu trục dầm đơn.
Dòng pa lăng thu móc cao giúp cụm móc tiếp cận gần dầm hơn, từ đó tăng khoảng không nâng hạ hữu dụng trong cùng một điều kiện nhà xưởng. Điều này đặc biệt hữu ích với các công trình cải tạo, nhà xưởng đã có sẵn cao độ ray hoặc khu vực không thể nâng cao mái và vai cột.
3.2. Phù hợp tải trọng làm việc 12.500 kg
KNH4104-12.5t được dùng cho các ứng dụng nâng hạ tải nặng như khuôn, cụm máy, kết cấu thép, thiết bị công nghiệp, vật tư cơ khí nặng hoặc cụm chi tiết cần bảo trì định kỳ.
3.3. Kiểm soát tải tốt hơn với tốc độ nâng hạ phù hợp
KNH4104-12.5t có tốc độ nâng hạ thấp hơn so với các cấu hình E150/E230 của nhóm 8.000–10.000 kg. Điều này phù hợp với các ứng dụng tải nặng cần kiểm soát tải ổn định, hạn chế rung lắc và đảm bảo an toàn khi thao tác gần khuôn, máy móc hoặc kết cấu thép.

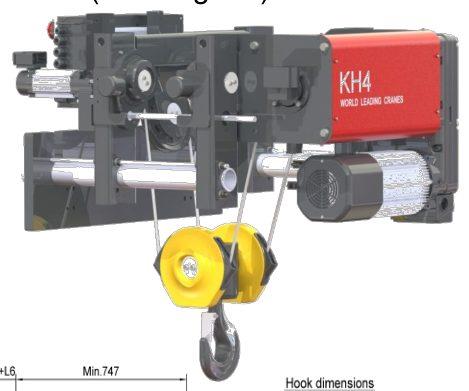

4. Sơ đồ đi cáp kiểu 1:4 trên KNH4104-12.5t
Sơ đồ đi cáp kiểu 1:4 nghĩa là hệ cáp của pa lăng được bố trí để tải được treo qua bốn nhánh cáp chịu lực. Sơ đồ này giúp tăng khả năng nâng tải của pa lăng, nhưng đổi lại tốc độ dịch chuyển của móc nâng sẽ giảm tương ứng so với tốc độ kéo cáp trên tang cuốn.
Với WorldHoist KNH4104-12.5t, sơ đồ đi cáp kiểu 1:4 là cơ sở để thiết bị đáp ứng tải trọng làm việc 12.500 kg trong cấu trúc pa lăng thu móc cao. Khi tư vấn kỹ thuật, cần giải thích rõ rằng sơ đồ đi cáp ảnh hưởng trực tiếp đến tải trọng làm việc, tốc độ nâng hạ, kích thước cụm móc, số nhánh cáp chịu lực và quy trình kiểm tra thiết bị trong vận hành.

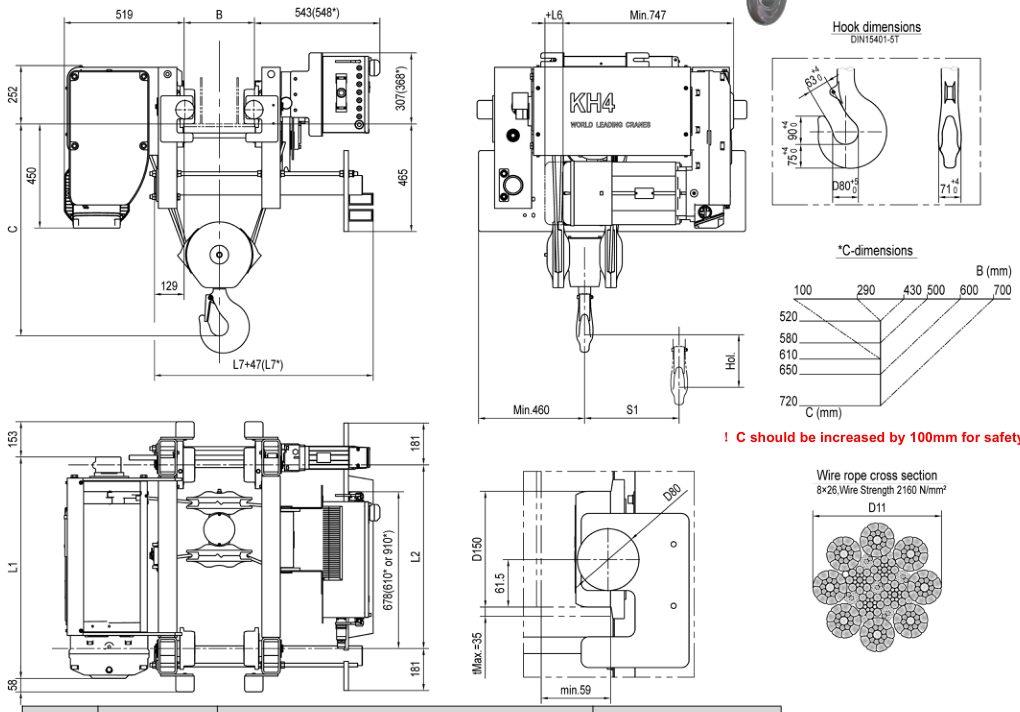

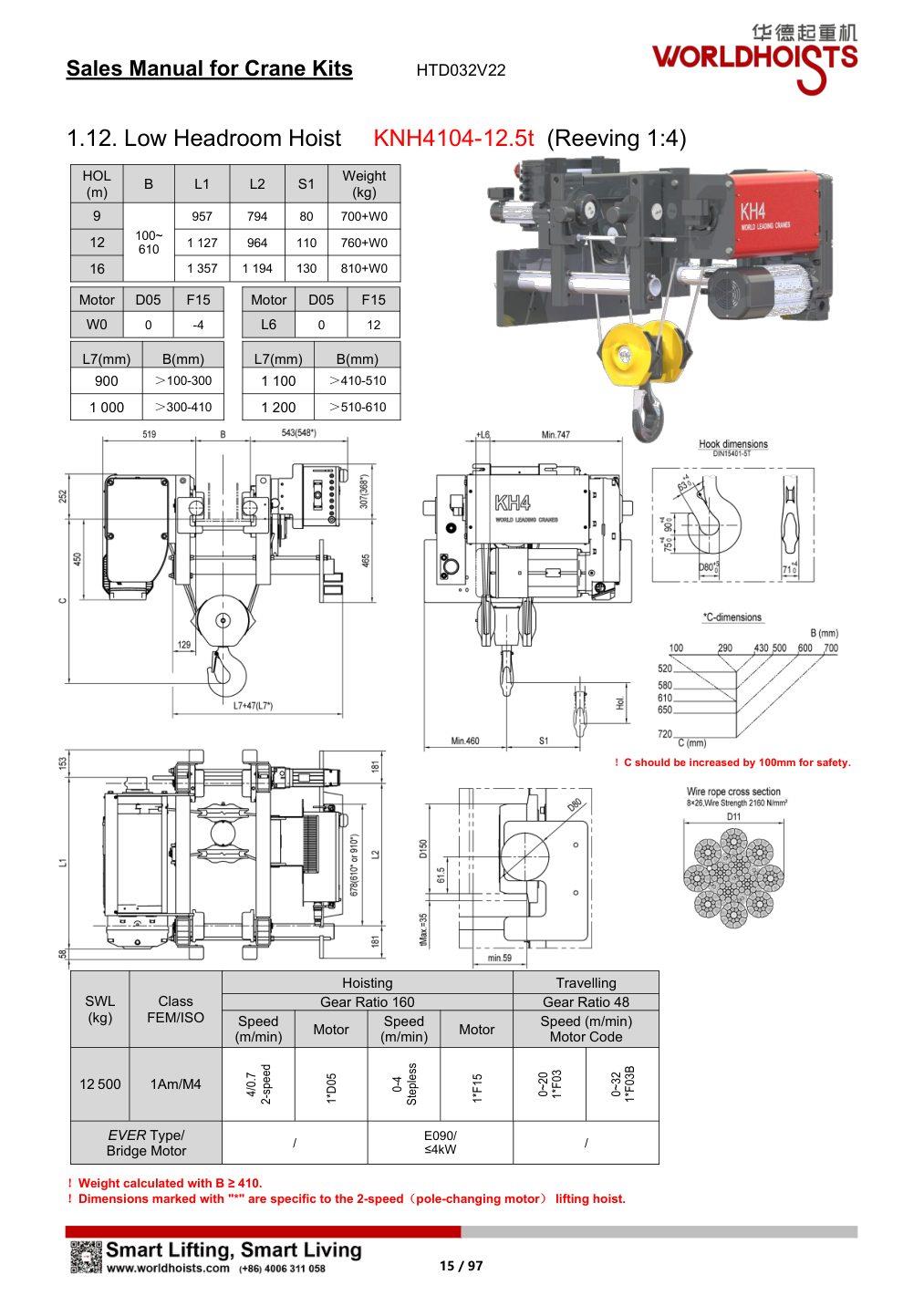

5. Kích thước lắp đặt KNH4104-12.5t

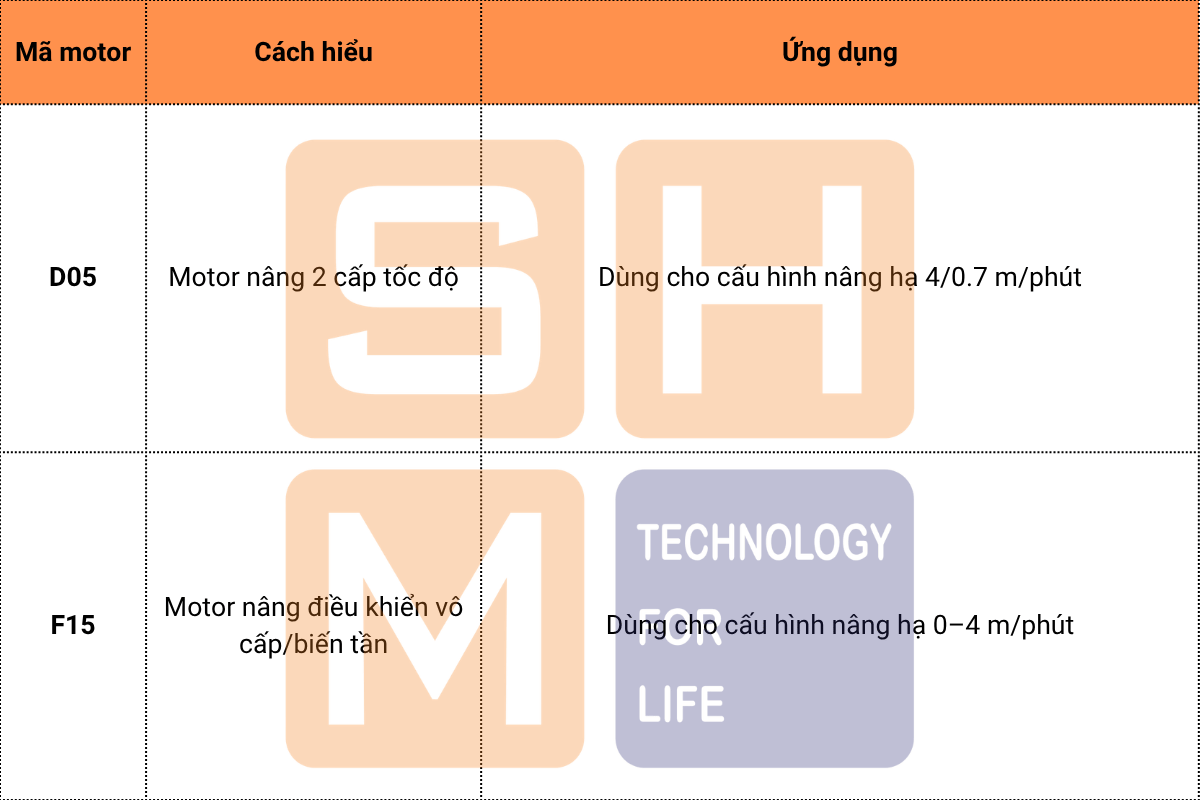

5.1. Motor nâng D05/F15 trên KNH4104-12.5t

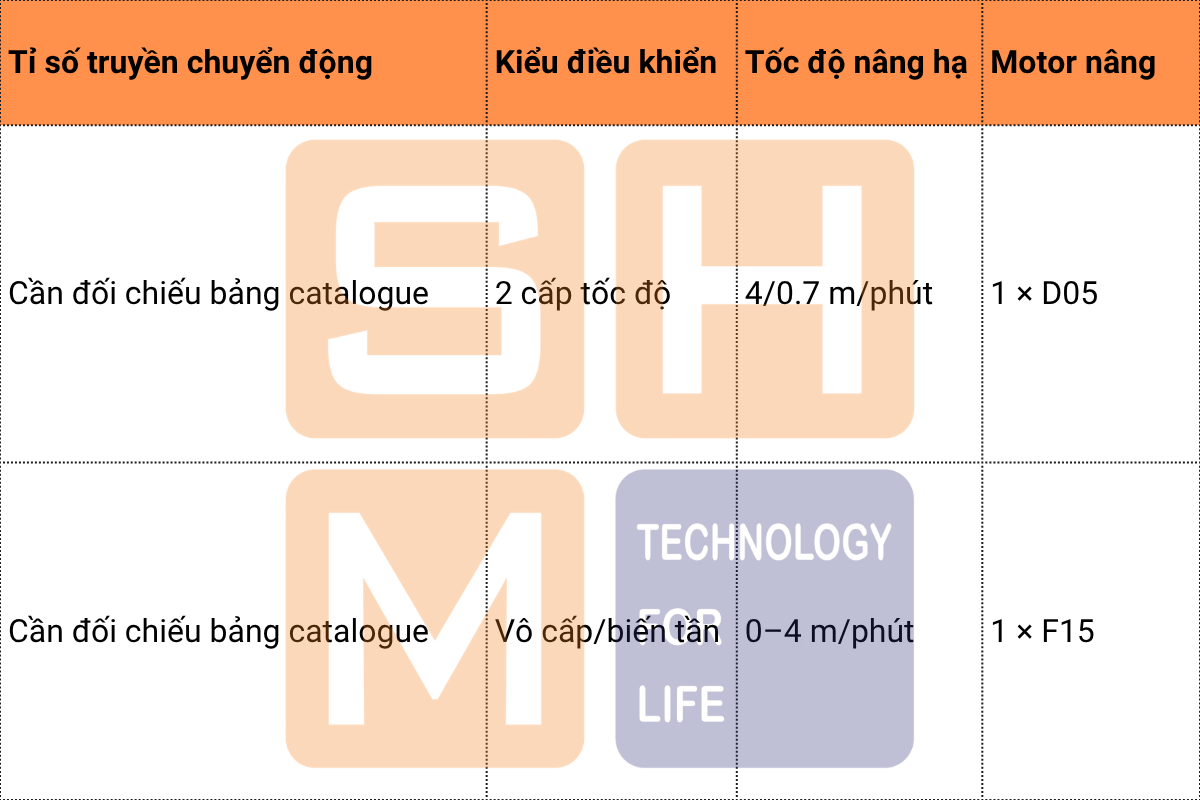

5.2. Cấu hình tốc độ nâng hạ
5.3. Cấu hình di chuyển xe con / pa lăng
