Pa lăng tiêu chuẩn WorldHoist KNK2104

WorldHoist KNK2104 là dòng pa lăng tiêu chuẩn (Normal Headroom Hoist) thuộc series K2 của WorldHoist, được thiết kế cho cầu trục dầm đơn (single girder crane) hoặc hệ monorail cần một giải pháp nâng hạ gọn, ổn định và phù hợp với nhóm tải trung bình.

Model này sử dụng sơ đồ đi cáp kiểu 1:4, phù hợp với dải tải trọng làm việc từ 2.000–3.200 kg. Theo catalogue, KNK2104 có hai mức chiều cao nâng hạ (HOL) là 6 m và 9.5 m, phù hợp với nhiều nhà xưởng sản xuất, kho công nghiệp, khu vực bảo trì thiết bị, line lắp ráp hoặc hệ cầu trục dầm đơn tải nhẹ đến trung bình.

Khác với nhóm pa lăng thu móc cao / pa lăng tiết kiệm chiều cao nâng, dòng pa lăng tiêu chuẩn không ưu tiên tối đa việc rút ngắn khoảng cách từ móc nâng lên dầm chính. Vì vậy, KNK2104 phù hợp hơn với các nhà xưởng có đủ chiều cao lắp đặt, cần giải pháp pa lăng tiêu chuẩn đơn giản, dễ tích hợp và tối ưu chi phí đầu tư.

Nếu quý khách cần tư vấn cụ thể hơn hãy liên hệ trực tiếp với SHM thông qua hotline: 0352 878 868 hoặc 0789 376 856

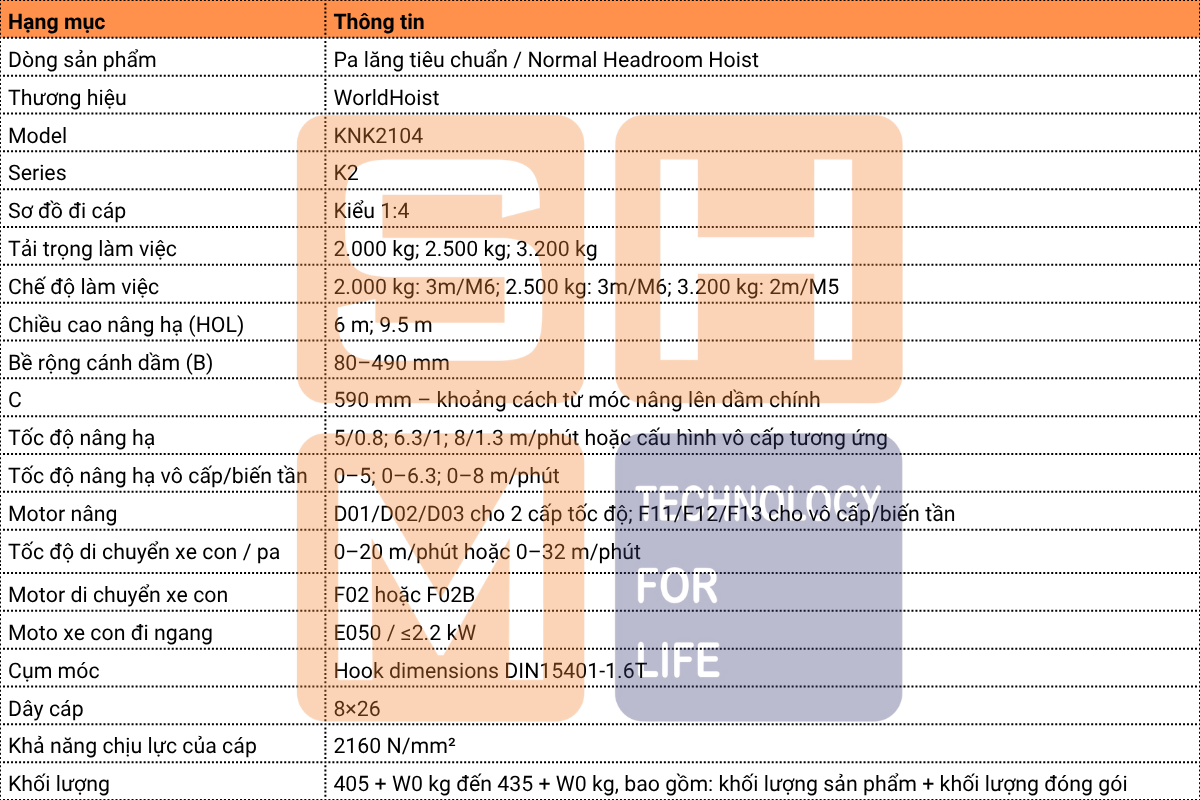

1. Thông số kỹ thuật chính của WorldHoist KNK2104

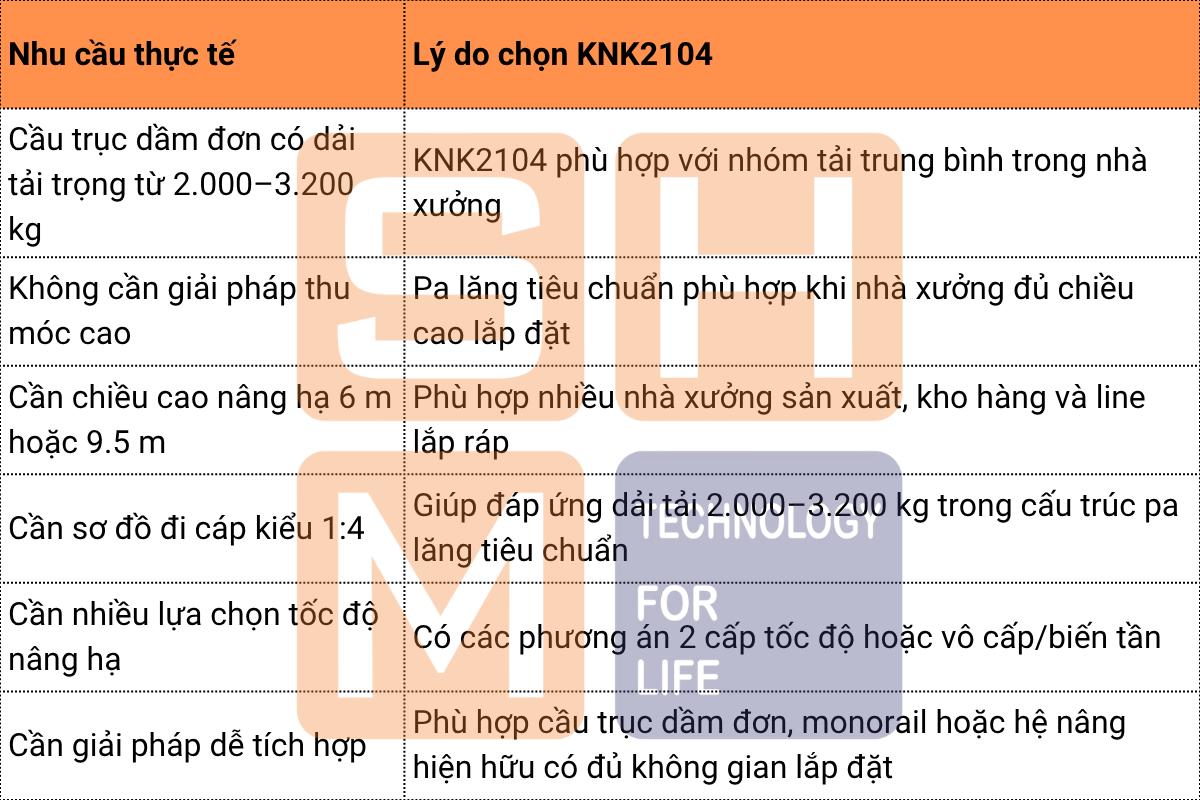

2. Khi nào nên chọn WorldHoist KNK2104?

WorldHoist KNK2104 phù hợp khi khách hàng cần một bộ pa lăng tiêu chuẩn cho cầu trục dầm đơn có dải tải trọng từ 2.000–3.200 kg, chiều cao nâng hạ không quá lớn và không gian nhà xưởng đủ để lắp pa lăng tiêu chuẩn.

Nếu nhà xưởng bị hạn chế chiều cao, cần tối ưu khoảng cách từ móc nâng lên dầm chính, nên cân nhắc nhóm pa lăng thu móc cao WorldHoist thay vì dùng pa lăng tiêu chuẩn. Nếu tải trọng làm việc vượt 3.200 kg, cần chuyển sang model khác phù hợp hơn trong catalogue.

3. Ưu điểm kỹ thuật của KNK2104

3.1. Phù hợp cầu trục dầm đơn tiêu chuẩn

KNK2104 là lựa chọn phù hợp cho các hệ cầu trục dầm đơn có không gian lắp đặt đủ rộng, không cần tối ưu chiều cao móc ở mức cao nhất. Thiết kế pa lăng tiêu chuẩn giúp quá trình lựa chọn, lắp đặt và bảo trì đơn giản hơn trong nhiều ứng dụng nhà xưởng phổ thông.

Với C = 590 mm, thông số này cho biết khoảng cách từ móc nâng lên dầm chính theo bản vẽ catalogue. Khi triển khai thực tế, SHM cần kiểm tra lại C cùng bề rộng cánh dầm (B), chiều cao móc yêu cầu và không gian làm việc thực tế của nhà xưởng.

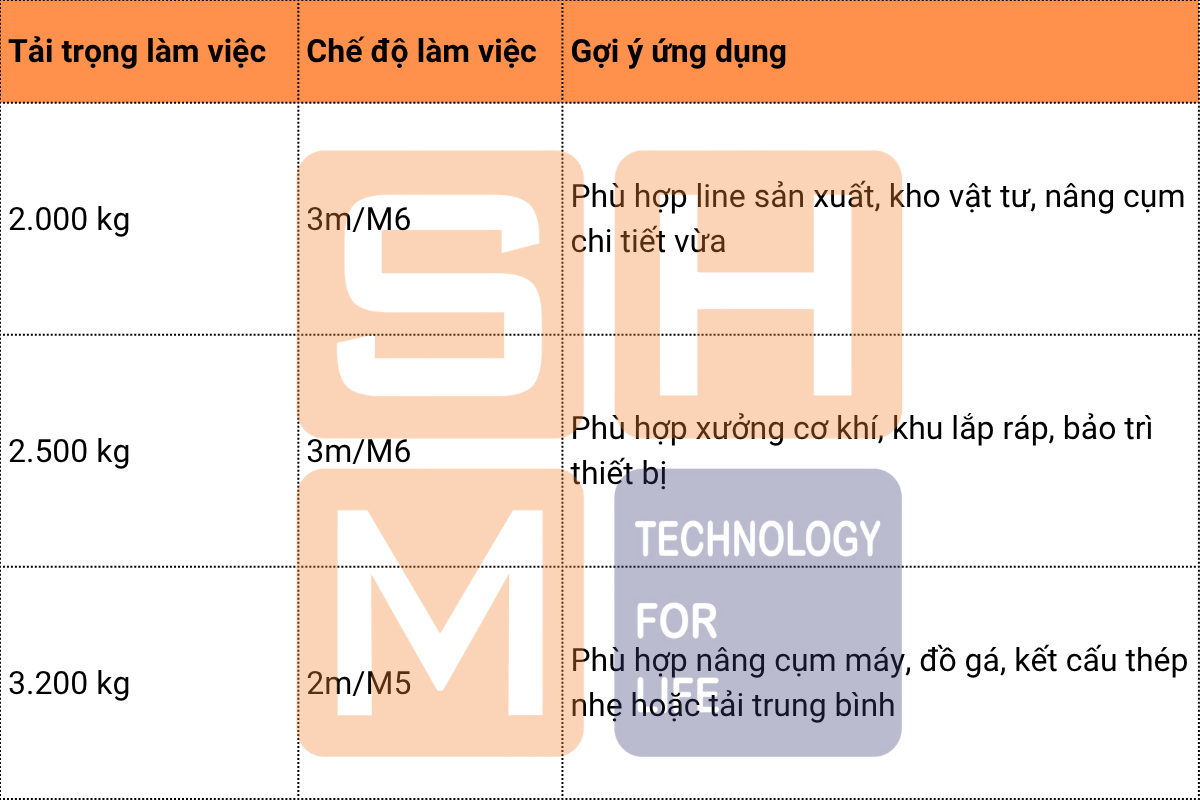

3.2. Dải tải trọng 2.000–3.200 kg

KNK2104 đáp ứng ba mức tải trọng làm việc chính:

Khi chọn tải trọng, không nên chỉ dựa vào tải lớn nhất. Cần kiểm tra thêm tần suất vận hành, tỷ lệ nâng gần tải tối đa, thời gian làm việc mỗi ca và yêu cầu kiểm soát tải.

3.3. Có lựa chọn 2 cấp tốc độ hoặc vô cấp/biến tần

KNK2104 có thể lựa chọn cấu hình nâng hạ 2 cấp tốc độ hoặc vô cấp/biến tần. Cấu hình 2 cấp tốc độ phù hợp với ứng dụng nâng hạ thông dụng, cần tốc độ nhanh/chậm rõ ràng. Cấu hình vô cấp/biến tần phù hợp hơn khi cần vận hành êm, giảm giật tải và định vị tải chính xác hơn.

4. Sơ đồ đi cáp kiểu 1:4 trên KNK2104

Sơ đồ đi cáp kiểu 1:4 nghĩa là hệ cáp của pa lăng được bố trí để tải được treo qua bốn nhánh cáp chịu lực. Sơ đồ này giúp tăng khả năng nâng tải của pa lăng, nhưng đổi lại tốc độ dịch chuyển của móc nâng sẽ giảm tương ứng so với tốc độ kéo cáp trên tang cuốn.

Với WorldHoist KNK2104, sơ đồ đi cáp kiểu 1:4 là cơ sở để thiết bị đáp ứng dải tải trọng làm việc 2.000–3.200 kg trong cấu trúc pa lăng tiêu chuẩn. Khi tư vấn kỹ thuật, cần giải thích rõ rằng sơ đồ đi cáp ảnh hưởng trực tiếp đến tải trọng làm việc, tốc độ nâng hạ, kích thước cụm móc và quy trình kiểm tra thiết bị khi vận hành.

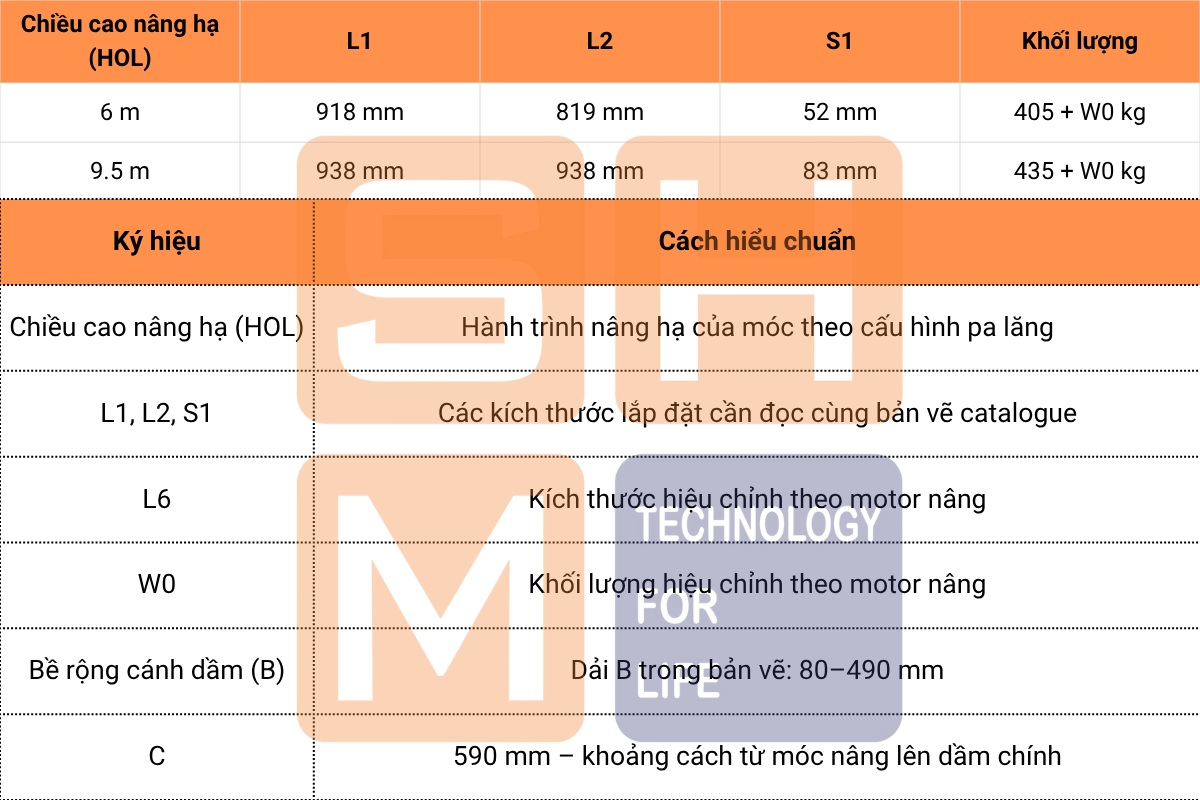

4.1. Bảng kích thước lắp đặt KNK2104

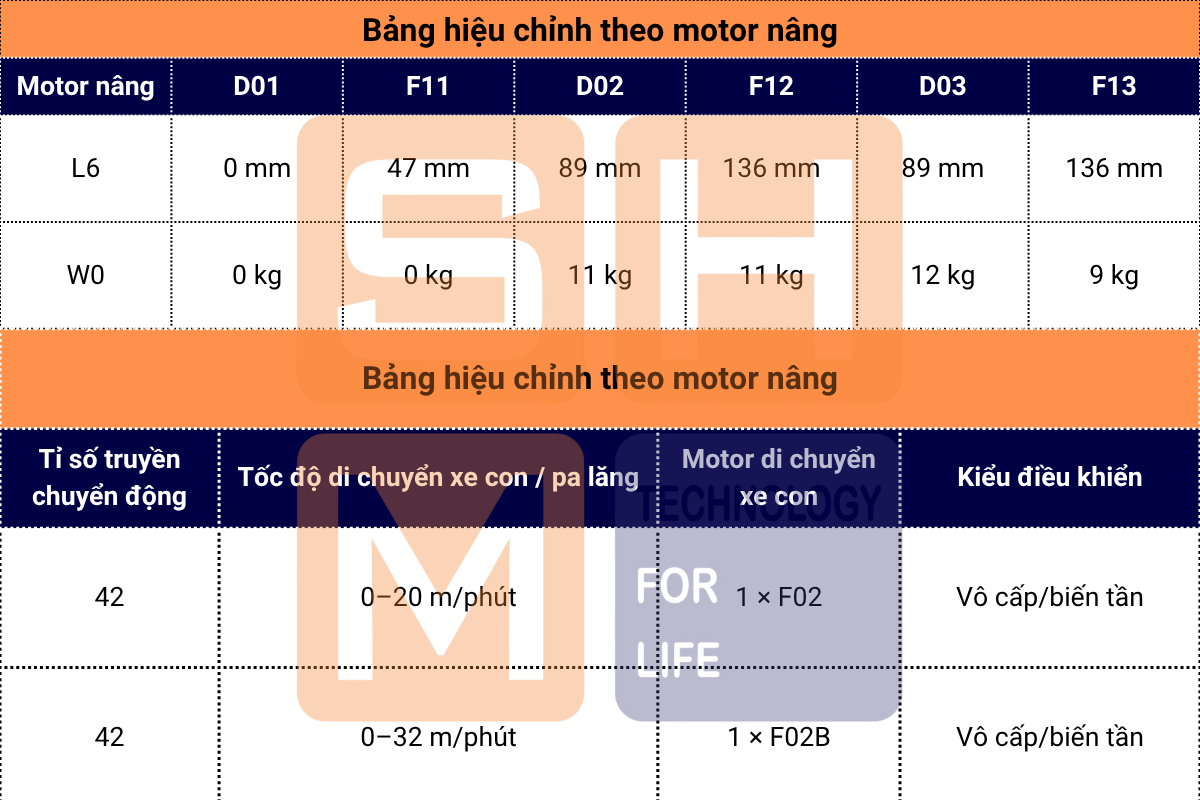

4.2. Bảng hiệu chỉnh theo motor nâng

Diễn giải:

• D01, D02, D03 là các mã motor nâng cho cấu hình 2 cấp tốc độ.
• F11, F12, F13 là các mã motor nâng cho cấu hình vô cấp/biến tần.
• L6 là kích thước hiệu chỉnh theo motor nâng.
• W0 là khối lượng hiệu chỉnh theo motor nâng.

Với WorldHoist KNK2104, phần di chuyển xe con / pa lăng sử dụng tỉ số truyền chuyển động 42, với hai lựa chọn tốc độ 0–20 m/phút hoặc 0–32 m/phút. Khi lựa chọn tốc độ di chuyển, cần kiểm tra chiều dài đường chạy, không gian vận hành, yêu cầu định vị tải và điều kiện an toàn trong nhà xưởng.

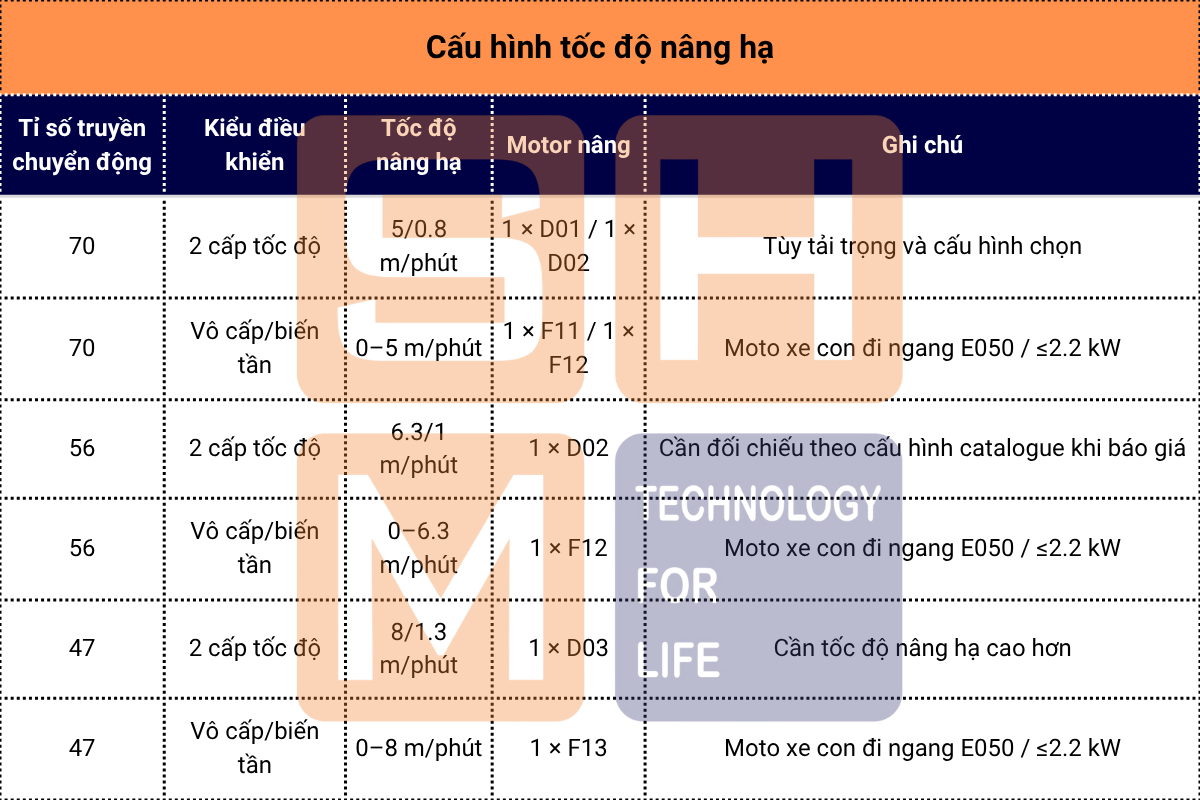

4.3. Cấu hình tốc độ nâng hạ

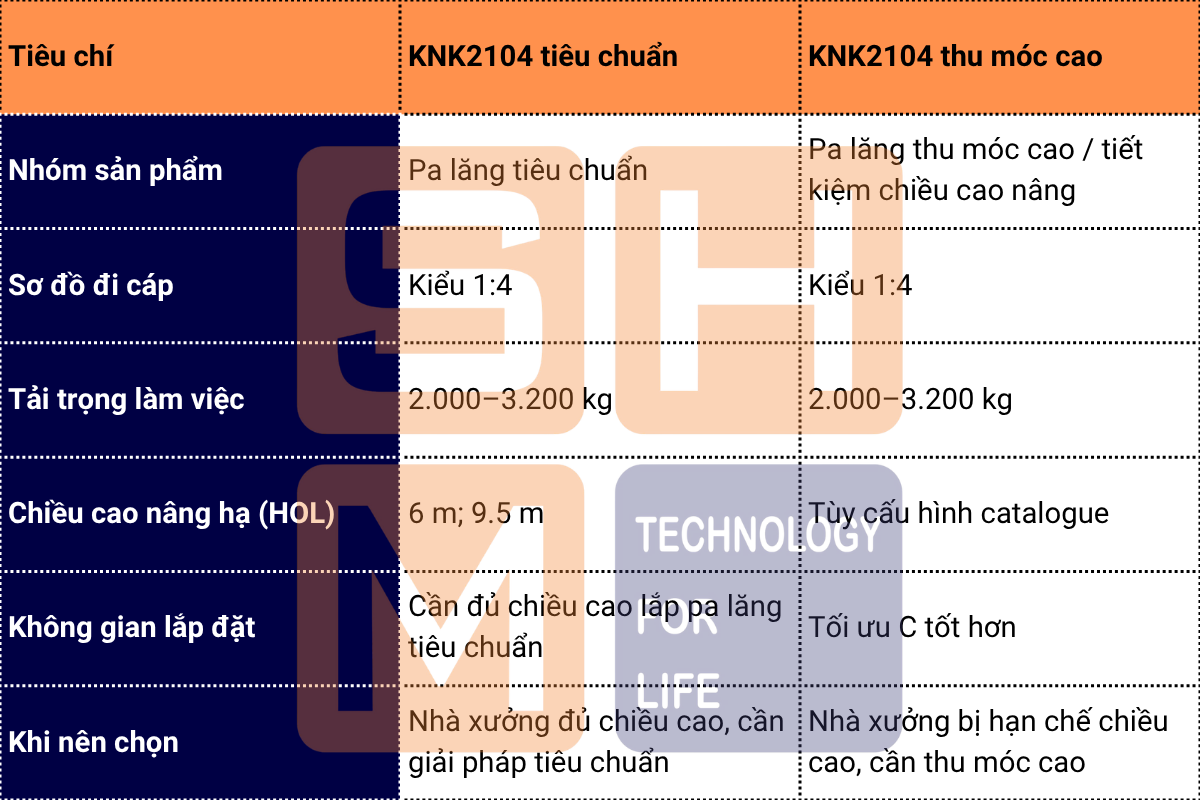

5. So sánh nhanh KNK2104 tiêu chuẩn và KNK2104 thu móc cao

Điểm quan trọng: pa lăng tiêu chuẩn KNK2104 và pa lăng thu móc cao KNK2104 có thể cùng dải tải, nhưng khác mục tiêu thiết kế. Nếu khách hàng cần tối ưu chiều cao móc, nên kiểm tra dòng thu móc cao. Nếu nhà xưởng đủ chiều cao và cần giải pháp phổ thông hơn, KNK2104 tiêu chuẩn là lựa chọn phù hợp.

SHM Cranes triển khai pa lăng tiêu chuẩn KNK2104 như thế nào?

1) Đối với khách hàng chỉ mua pa lăng:

2. Đối với khách hàng cần triển khai đồng bộ cho hệ thống cầu trục, cổng trục trong nhà xưởng.
