Phụ kiện tiêu hao cần thay thế pa lăng WorldHoists

4. Cáp thép thay thế: chi tiết cần kiểm đầu tiên

Cáp thép (steel wire rope) là phần tử chịu tải trực tiếp trên pa lăng cáp điện. Trong quá trình nâng hạ, cáp vừa chịu kéo, vừa uốn qua puly, vừa cuốn quanh tang và có thể chịu ép ngang ở vùng cáp chéo. Vì vậy, cáp thép thay thế luôn là nhóm vật tư cần quản lý cẩn thận.

4.1. Dấu hiệu cần thay cáp thép

Anh, chị nên dừng kiểm tra sâu khi thấy các dấu hiệu sau:

• Đứt sợi cáp: Sợi đứt xuất hiện rải rác hoặc tập trung tại một khu vực ngắn.
• Tở tao hoặc biến dạng: Cáp bị xù, phồng, bẹp, xoắn, gập hoặc có dạng lồng chim.
• Giảm đường kính: Đường kính đo được nhỏ hơn đáng kể so với đường kính danh nghĩa.
• Rỉ sét hoặc khô dầu: Cáp có màu rỉ, bề mặt khô, mạt kim loại hoặc bụi bám dày.
• Cuốn sai trên tang: Cáp chồng lớp, lệch rãnh hoặc bị dập tại vùng chéo cáp.

TCVN 10837:2015, tương đương ISO 4309:2010, là tiêu chuẩn quan trọng khi kiểm tra, bảo dưỡng và loại bỏ dây cáp thép dùng trong cần trục và pa lăng. Khi viết quy trình nội bộ, anh, chị nên nêu rõ cách kiểm tra theo đoạn 6d và 30d, nhưng không nên lấy một con số duy nhất áp cho mọi loại cáp. Kết cấu cáp, đường kính, cách cuốn trên tang và hướng dẫn của nhà sản xuất đều cần được đối chiếu.

Hệ thống phụ tùng và kết cấu chính hãng của pa lăng WorldHoists lắp đặt

4.2. Vì sao không nên chỉ thay cáp mới?

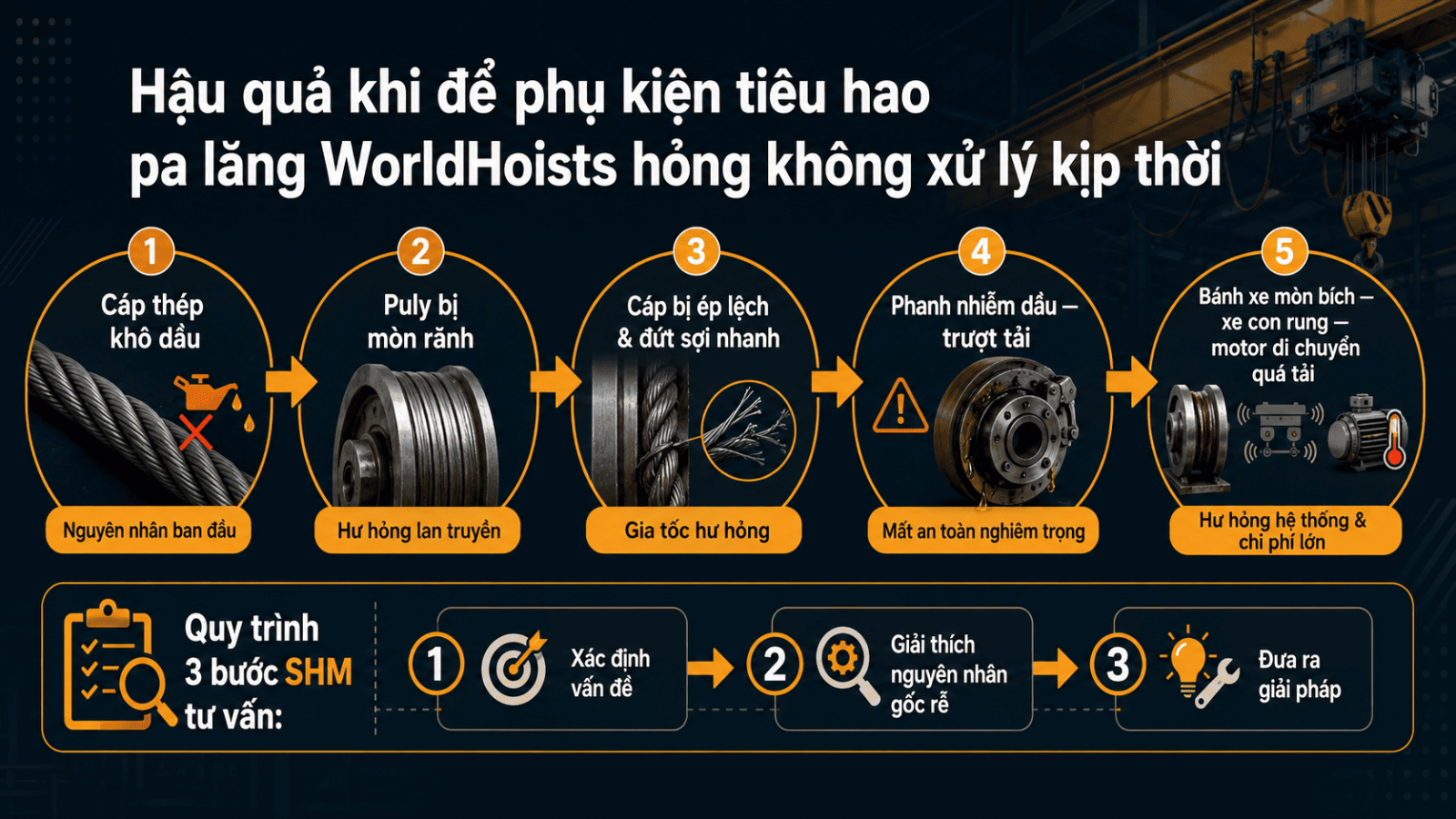

Nếu cáp mới vừa lắp đã nhanh tở tao hoặc mòn lệch, nguyên nhân có thể nằm ở puly, tang cuốn cáp, dẫn hướng cáp hoặc cách vận hành. Một puly bị kẹt vòng bi sẽ làm cáp trượt trên rãnh thay vì lăn trơn. Rãnh tang có cạnh sắc cũng có thể cắt mòn cáp mới rất nhanh.

Vì vậy, khi đặt cáp thép thay thế cho pa lăng WorldHoists, anh, chị nên gửi đủ:

• Model pa lăng: Ví dụ KNK, KNH, KEK, KEH, K series hoặc KA series.
• Tải trọng làm việc (SWL): Ghi đúng theo tem máy hoặc catalogue.
• Chiều cao nâng hạ (HOL): Cần để xác định chiều dài cáp phù hợp.
• Sơ đồ đi cáp: Ví dụ 1:2, 1:4, 2:4, 2:6 hoặc 2:8.
• Ảnh tem và ảnh cáp cũ: Giúp đội kỹ thuật kiểm tra đúng chủng loại.

5. Phanh điện từ, má phanh và cuộn hút: nhóm quyết định khả năng giữ tải

Phanh điện từ là cụm rất quan trọng trong cơ cấu nâng hạ. Khi người vận hành nhả nút hoặc khi hệ thống mất điện, phanh phải đóng để giữ tải ở vị trí an toàn theo thiết kế. Vì vậy, phanh điện từ thay thế không nên chọn theo cảm tính hoặc chỉ theo tải trọng.

Với nhóm phanh, anh, chị cần quan tâm đến má phanh, cuộn hút, bộ chỉnh lưu, khe hở không khí (air gap), lò xo, bề mặt ma sát, phớt dầu và điện áp cấp. Nếu cần tìm hiểu riêng về dòng sản phẩm, có thể xem thêm phanh điện từ cầu trục và cuộn hút phanh cẩu trục.

5.1. Dấu hiệu cần thay hoặc kiểm sâu cụm phanh

• Tải bị tụt nhẹ khi dừng: Có thể do má phanh mòn, lò xo yếu, khe hở sai hoặc bề mặt ma sát nhiễm dầu.
• Phanh bó khi chạy: Phanh không nhả hết, tạo nhiệt, mùi khét và làm motor nâng nóng bất thường.
• Cuộn hút nóng hoặc cháy: Có thể do điện áp không đúng, khe hở quá lớn, lõi từ kẹt hoặc bộ chỉnh lưu lỗi.
• Bề mặt má phanh nứt nhiệt: Má phanh đã chịu nhiệt cao, cần kiểm tra độ dày và tình trạng bề mặt.
• Có dầu trong khoang phanh: Cần kiểm phớt hộp giảm tốc trước khi thay má phanh mới.

Một lỗi hay bị bỏ qua là rò dầu từ hộp giảm tốc vào khoang phanh. Dầu làm giảm ma sát trên má phanh, khiến phanh giữ tải kém dù lò xo vẫn ép. Trong trường hợp này, chỉ vệ sinh má phanh mà không xử lý phớt dầu thì lỗi có thể lặp lại.

6. Móc cẩu, cụm móc nâng, puly và tang cuốn cáp

Móc cẩu và cụm móc nâng (hook block) thường được nhìn như chi tiết cơ khí "rất bền", nhưng thực tế đây vẫn là nhóm hao mòn cần kiểm tra định kỳ. Móc chịu tải tập trung, tiếp xúc với sling, ma ní, xích hoặc phụ kiện gá nâng. Nếu móc bị mòn lòng móc, mở miệng hoặc có vết nứt, anh, chị không nên tiếp tục sử dụng chỉ vì pa lăng vẫn nâng được.

6.1. Dấu hiệu cần kiểm móc cẩu và cụm móc nâng

• Mòn lòng móc: Vùng tiếp xúc với sling hoặc ma ní bị mòn rõ rệt.
• Mở miệng móc: Khoảng hở miệng móc tăng so với kích thước ban đầu.
• Chốt an toàn lỏng: Chốt không đóng đúng vị trí hoặc bị biến dạng.
• Móc xoay không trơn: Ổ xoay, vòng bi hoặc cụm treo có thể bị kẹt, rơ hoặc thiếu bôi trơn.
• Có vết nứt: Cần dừng sử dụng và kiểm tra bằng phương pháp phù hợp.

Puly, tang cuốn cáp và dẫn hướng cáp cũng cần đi cùng trong checklist. Nếu rãnh puly mòn sai biên dạng, cáp có thể bị ép lệch. Nếu tang cuốn cáp có cạnh sắc hoặc rãnh mòn, cáp mới sẽ bị phá hỏng nhanh hơn. Khi cần móc cẩu thay thế, tang cuốn cáp hoặc phụ kiện liên quan, anh, chị có thể dùng trang phụ kiện pa lăng WorldHoists làm điểm đối chiếu ban đầu.

7. Bánh xe con chạy và bánh xe cầu trục: dấu hiệu mòn không nên xem nhẹ

Bánh xe con chạy và bánh xe cầu trục là nhóm phụ kiện hao mòn theo tải lăn, lực ngang và tình trạng ray/dầm. Khi bánh xe mòn lệch, vấn đề không chỉ nằm ở bánh xe. Nguyên nhân có thể đến từ ray không thẳng, dầm bị lệch, bề rộng cánh dầm (B) không phù hợp, motor di chuyển xe con không đồng bộ hoặc tỉ số truyền chuyển động không đúng cấu hình.

7.1. Dấu hiệu thường gặp

• Mòn bích bánh xe: Xe con hoặc cầu trục có xu hướng ép vào một bên ray.
• Mặt lăn mòn không đều: Tải phân bố không đều hoặc ray/dầm bị sai lệch.
• Tiếng rít khi di chuyển: Có thể do gặm ray, thiếu bôi trơn hoặc bánh xe lệch.
• Rung khi chạy ngang: Cần kiểm cả bánh xe, ray, motor di chuyển xe con và hộp giảm tốc.
• Vỡ mép hoặc nứt bánh xe: Cần dừng kiểm tra, không nên vận hành tiếp.

Khi thay bánh xe, anh, chị nên kiểm đồng thời ray, cụm truyền động và hồ sơ lắp đặt. Nếu chỉ thay bánh xe mới mà không xử lý lệch ray hoặc lệch dầm, bánh xe mới có thể tiếp tục mòn nhanh.

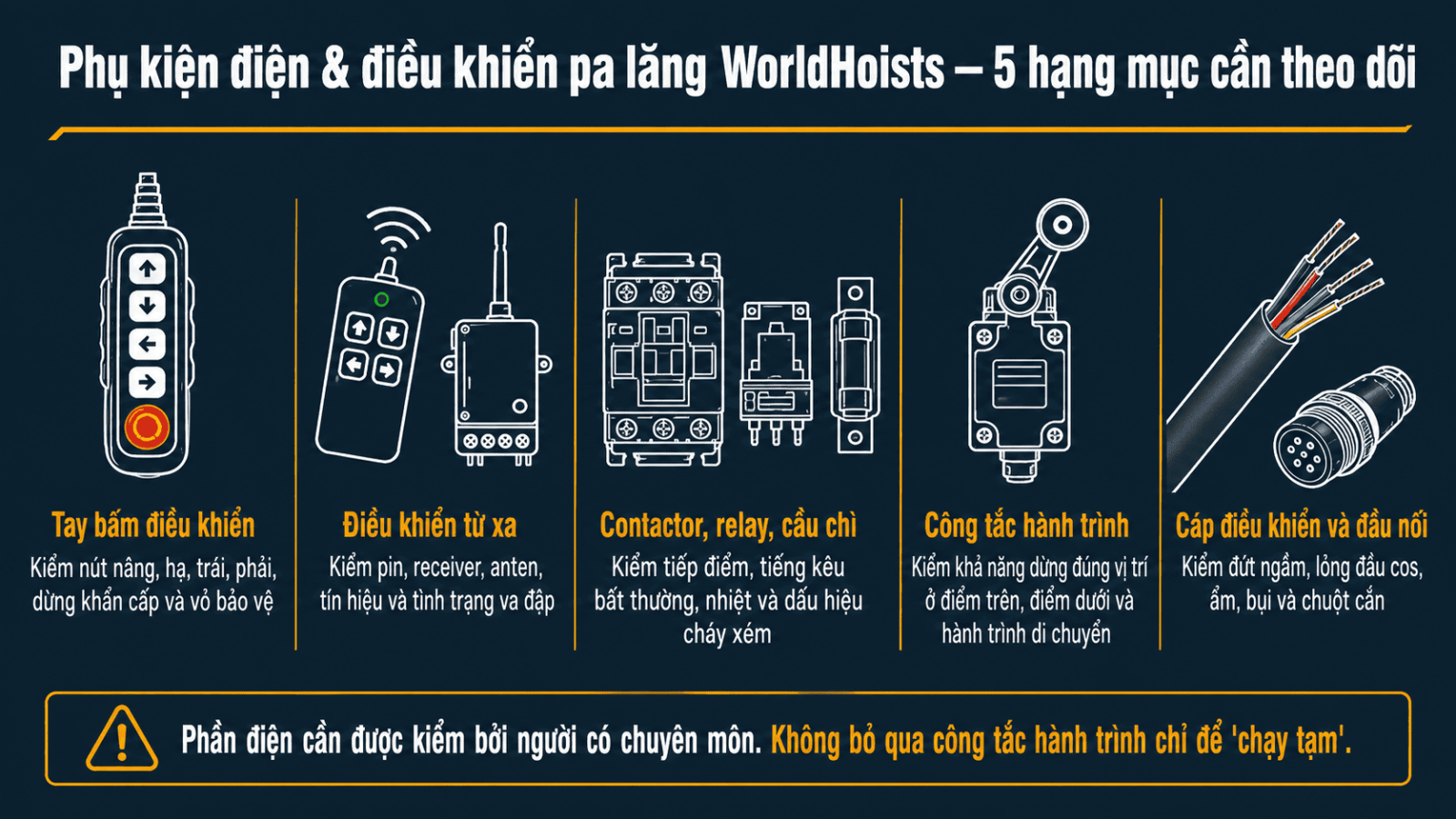

8. Phụ kiện điện và điều khiển: nhỏ nhưng dễ gây dừng máy

Trong nhiều nhà xưởng, pa lăng không dừng vì cáp đứt hay motor cháy, mà vì tay bấm, công tắc hành trình, contactor, dây điều khiển hoặc remote phản hồi không ổn định. Đây là nhóm phụ kiện có chi phí không quá lớn, nhưng ảnh hưởng trực tiếp đến thời gian vận hành.

Các hạng mục cần theo dõi gồm:

• Tay bấm điều khiển: Kiểm nút nâng, hạ, trái, phải, dừng khẩn cấp và vỏ bảo vệ.
• Điều khiển từ xa: Kiểm pin, receiver, anten, tín hiệu và tình trạng va đập.
• Contactor, relay, cầu chì: Kiểm tiếp điểm, tiếng kêu bất thường, nhiệt và dấu hiệu cháy xém.
• Công tắc hành trình: Kiểm khả năng dừng đúng vị trí ở điểm trên, điểm dưới và hành trình di chuyển.
• Cáp điều khiển và đầu nối: Kiểm đứt ngầm, lỏng đầu cos, ẩm, bụi và chuột cắn.

Phần điện cần được kiểm bởi người có chuyên môn. Không nên bỏ qua công tắc hành trình hoặc thiết bị giới hạn chỉ để "chạy tạm", vì cách làm này có thể làm tăng rủi ro cho cả pa lăng và hệ cầu trục.

9. Phụ kiện theo môi trường: tiêu chuẩn, chống bụi và phòng nổ

Tuổi thọ của phụ kiện tiêu hao không chỉ phụ thuộc vào tải trọng làm việc. Môi trường bụi, ẩm, hóa chất, nhiệt hoặc khu vực có nguy cơ cháy nổ có thể rút ngắn chu kỳ thay thế rất rõ.

9.1. Môi trường bụi, xi măng, gỗ, luyện kim

Bụi mịn có thể bám vào dầu mỡ, tạo thành lớp mài mòn trên cáp thép, puly, bánh răng, phớt và vòng bi. Với môi trường này, anh, chị nên quan tâm đến cấp bảo vệ hộp điện, phớt chắn bụi, kiểu bôi trơn và lịch vệ sinh.

Với các nhà xưởng cần hạn chế bụi hoặc thiết bị làm việc trong môi trường bụi mịn, có thể tham khảo pa lăng WorldHoists chống bụi, bao gồm các cấu hình như K2104 hoặc K3104 tùy tải trọng làm việc.

9.2. Môi trường phòng nổ

Với các dòng WorldHoists KEK/KEH, phụ tùng thay thế cần phù hợp cấu hình phòng nổ. Anh, chị không nên thay motor, hộp điện, công tắc, móc phủ đồng, bánh xe hoặc chi tiết chống tia lửa bằng linh kiện tiêu chuẩn nếu khu vực vận hành vẫn yêu cầu phòng nổ.

Ví dụ, khu vực hóa chất, dung môi hoặc có bụi/khí dễ cháy cần kiểm tra kỹ nhóm phụ kiện phòng nổ WorldHoists KEK/KEH. Anh, chị có thể tham khảo pa lăng phòng nổ WorldHoists KEK3102 cho dải tải 2 - 3,2 tấn hoặc pa lăng phòng nổ WorldHoists KEH4104 cho dải tải lớn hơn.

10. Cách chọn phụ kiện thay thế đúng model WorldHoists

Để chọn đúng phụ kiện tiêu hao cần thay thế pa lăng WorldHoists, anh, chị nên chuẩn bị thông tin trước khi hỏi báo giá. Càng đủ dữ liệu, đội kỹ thuật càng dễ kiểm tra đúng mã và tránh đặt nhầm phụ tùng.

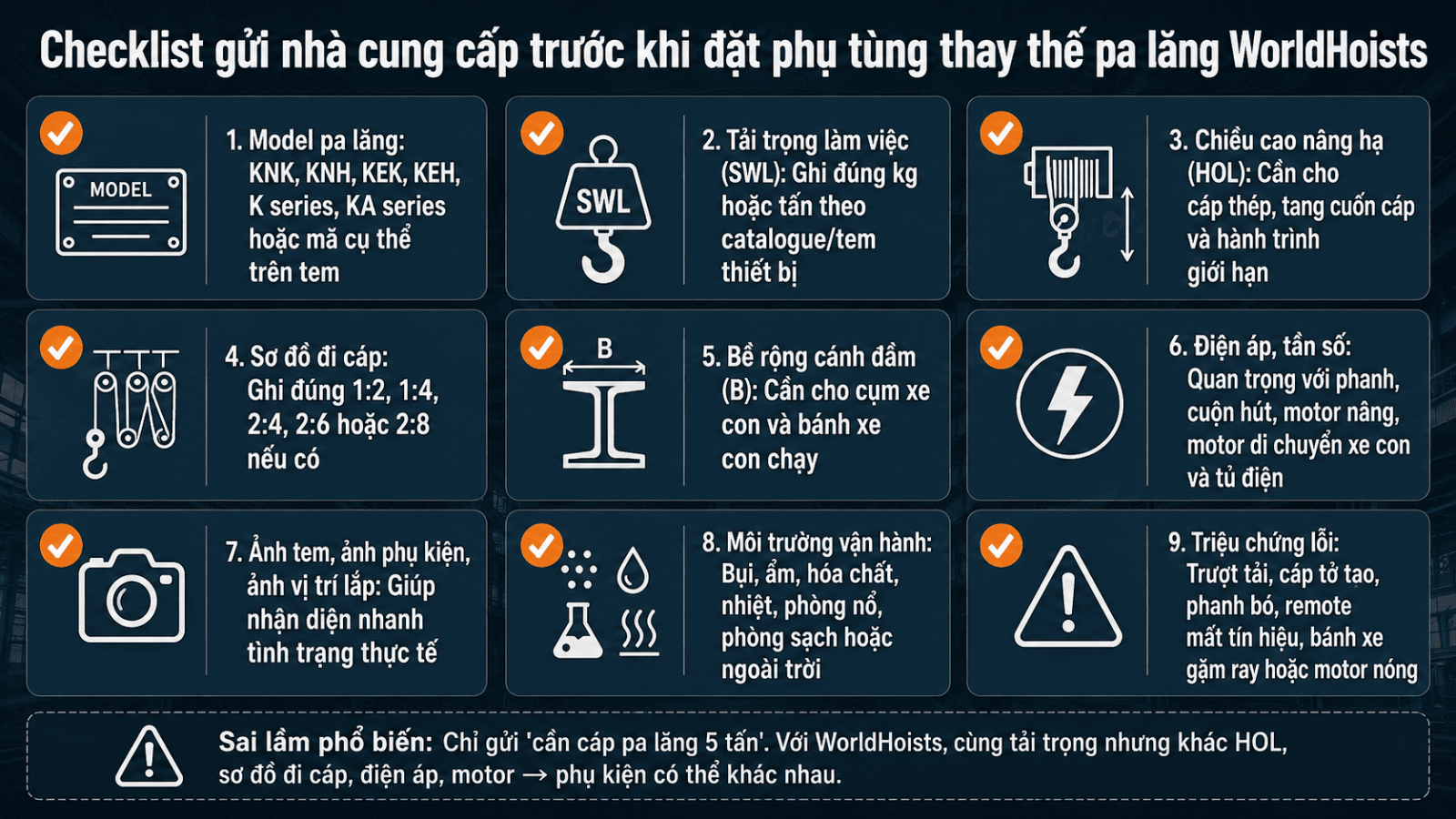

Checklist nên gửi cho nhà cung cấp:

• Model pa lăng: KNK, KNH, KEK, KEH, K series, KA series hoặc mã cụ thể trên tem.
• Tải trọng làm việc (SWL): Ghi đúng kg hoặc tấn theo catalogue/tem thiết bị.
• Chiều cao nâng hạ (HOL): Cần cho cáp thép, tang cuốn cáp và hành trình giới hạn.
• Sơ đồ đi cáp: Ghi đúng 1:2, 1:4, 2:4, 2:6 hoặc 2:8 nếu có.
• Bề rộng cánh dầm (B): Cần cho cụm xe con và bánh xe con chạy.
• Điện áp, tần số: Đặc biệt quan trọng với phanh, cuộn hút, motor nâng, motor di chuyển xe con và tủ điện.
• Ảnh tem, ảnh phụ kiện, ảnh vị trí lắp: Giúp nhận diện nhanh tình trạng thực tế.
• Môi trường vận hành: Bụi, ẩm, hóa chất, nhiệt, phòng nổ, phòng sạch hoặc ngoài trời.
• Triệu chứng lỗi: Trượt tải, cáp tở tao, phanh bó, remote mất tín hiệu, bánh xe gặm ray hoặc motor nóng.

Một sai lầm phổ biến là chỉ gửi "cần cáp pa lăng 5 tấn" hoặc "cần phanh pa lăng 10 tấn". Với WorldHoists, thông tin này chưa đủ. Cùng tải trọng làm việc nhưng khác chiều cao nâng hạ, sơ đồ đi cáp, điện áp, motor hoặc dòng sản phẩm thì phụ kiện có thể khác nhau.

11. Kế hoạch tồn kho phụ tùng dự phòng cho nhà máy

Nếu pa lăng WorldHoists vận hành liên tục trong dây chuyền sản xuất, anh, chị nên lập danh mục phụ tùng dự phòng theo mức độ rủi ro. Cách này giúp bộ phận kỹ thuật và mua hàng không bị động khi thiết bị dừng đột xuất.
