STAHL ST5016 là pa lăng xích điện tải trọng trung bình–lớn trong dòng ST. Catalogue hiện cung cấp biến thể ST5016-8/2 ở hai mức tải trọng làm việc 1.600 kg và 3.200 kg.
Biến thể này sử dụng motor E42, điều khiển hai cấp tốc độ và được phân loại chế độ làm việc M6. Tốc độ nâng, công suất motor và chu kỳ làm việc được lựa chọn theo đúng cấu hình tải trong bảng selection.

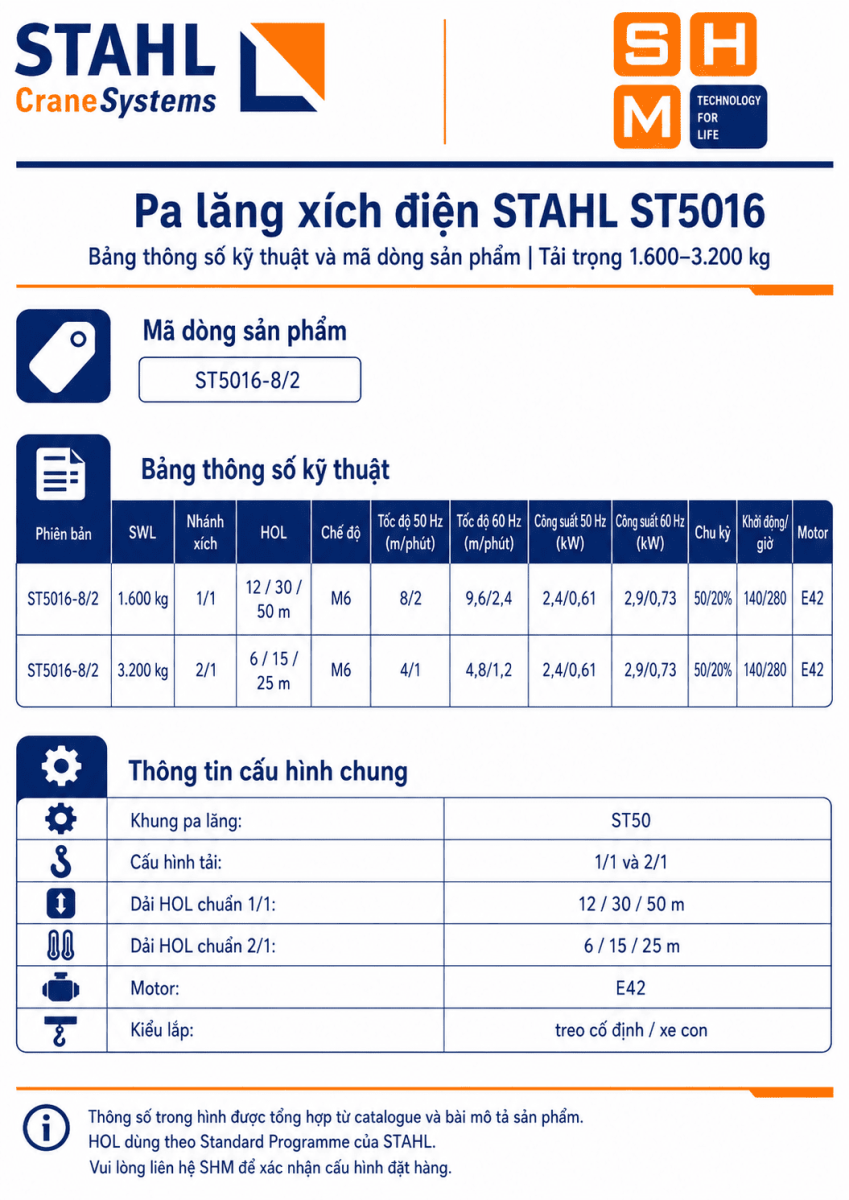

Bảng thông số kỹ thuật ST5016
.png)
Hai cấp tốc độ cho thao tác nâng chính xác
ST5016-8/2 cung cấp một tốc độ nâng chính và một tốc độ thấp hơn. Ở tải 1.600 kg, tốc độ tại 50 Hz là 8/2 m/phút. Ở mức tải 3.200 kg, catalogue ghi 4/1 m/phút.
Tốc độ thấp phù hợp với các thao tác cần tiếp cận vị trí đặt tải, căn chỉnh thiết bị hoặc kiểm soát chuyển động tốt hơn ở giai đoạn cuối của chu trình nâng.
Motor E42 và chu kỳ làm việc
Cả hai mức tải sử dụng motor E42. Công suất tại 50 Hz là 2,4/0,61 kW, trong khi ở 60 Hz là 2,9/0,73 kW.
Chu kỳ làm việc được ghi 50/20% ED với số lần khởi động 140/280 lần mỗi giờ. Đây là thông số quan trọng khi lựa chọn pa lăng cho dây chuyền hoặc khu vực làm việc có tần suất nâng hạ lặp lại.
Cấu hình lắp đặt
ST5016 có thể được tích hợp vào hệ thống nâng theo phương án lắp cố định hoặc kết hợp xe con phù hợp với kết cấu dầm và yêu cầu di chuyển tải.
Chiều cao nâng hạ, loại xe con, bề rộng cánh dầm và kích thước lắp đặt cần được xác định theo thiết kế thực tế của công trình.
Hướng dẫn lựa chọn ST5016
ST5016-8/2 phù hợp khi ứng dụng cần tải trọng từ 1.600 đến 3.200 kg và cần hai cấp tốc độ để kết hợp giữa năng suất nâng và khả năng kiểm soát tải.
Khi lựa chọn cấu hình, nên xác định tải trọng làm việc, tốc độ nâng mong muốn, chiều cao nâng hạ, tần suất vận hành, kiểu lắp và điều kiện môi trường.
Câu hỏi thường gặp
ST5016 có những biến thể nào trong catalogue này?
Biến thể được thể hiện là ST5016-8/2.
ST5016-8/2 ở tải 1.600 kg có tốc độ bao nhiêu?
8/2 m/phút tại 50 Hz và 9,6/2,4 m/phút tại 60 Hz.
ST5016-8/2 ở tải 3.200 kg có tốc độ bao nhiêu?
4/1 m/phút tại 50 Hz và 4,8/1,2 m/phút tại 60 Hz.
Motor của ST5016 là loại nào?
Motor E42 theo selection table.
